Схема подключения лампы поворота с дхо: Все схемы подключения дневных ходовых огней. Все схемы подключения дневных ходовых огней Выбор правильных дневных ходовых огней

ДХО в поворотники american style

Контроллер ДХО — Ходовые огни из штатных поворотников

В наличии: нет

Блок ДХО, который превращает передние поворотники вашего автомобиля в Дневные Ходовые Огни. Аналог IPF usdm blinker position kit. При включении зажигания, передние поворотники загораются. При включении сигнала поворота лампа начинает моргать в обычном режиме; через 1 секунду после выключения сигнала поворота — лампа снова перейдет в режим ДХО (постоянное свечение). В схеме присутствует вход принудительного отключения режима дхо, обычно подключается к габаритным огням.

Основные отличия данного контроллера:



Одно устройство на два сигнала поворота.

Микропроцессорное управление обеспечивает высокую стабильность работы, исключает «рассинхронизацию» работы ламп.

Небольшой размер устройства позволяет легко подобрать место для установки.

Хороший запас мощности: до 40Вт на каждый канал



Работа контроллера:

При выключенном зажигании — штатно работает аварийка;

После включения зажигания, через 10 секунд — лампы включаются, режим ДХО;
При включении какого-либо поворота — лампа работает в режиме поворота;
После выключения сигнала поворота — соответствующая лампа, через 1 секунду, переходит снова в режим
ДХО;
При включении габаритов — режим ДХО отключается, лампы гаснут, поворотники работают в штатном режиме;

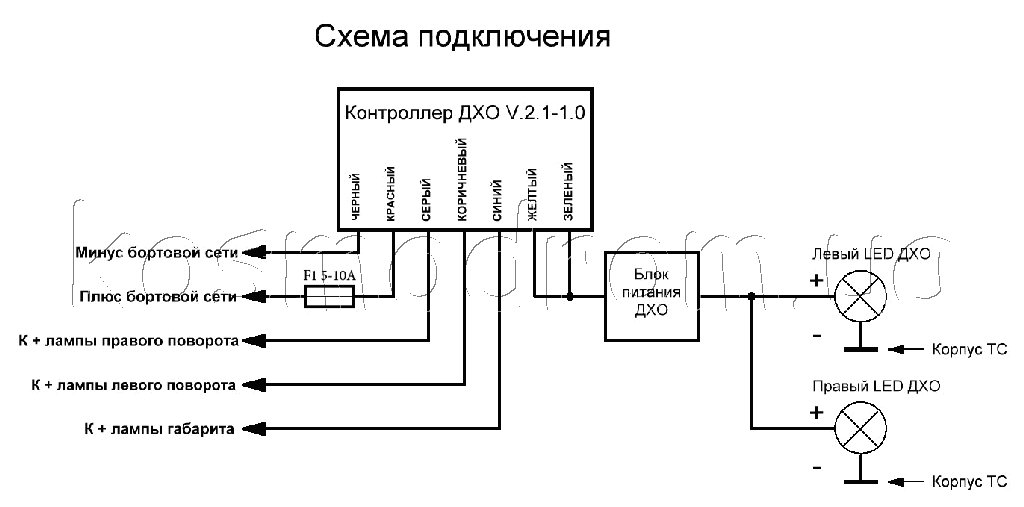

Схема подключения:

Технические характеристики

Напряжение питания — 10-16 В

Ток потребления в дежурном режиме — 0,5mА

Количество каналов управления — 2

Максимальная мощность —  25Вт. \канал

Полярность управляемого выхода- положительная

Внимание!

Подключение ламп, большей суммарной мощности приведет к перегреву контроллера и выходу его из строя !

Обратите внимание, при установке контроллера обязательно требуется установить внешний предохранитель на ток 7,5 Ампер !!!

На некоторых автомобилях может понадобится доработка как под светодиоды. В самом простом случае — установка «обманок» !

Светодиодные лампы ДХО-поворот MTF-Light SLS10W3
