На сегодняшний день практически в каждой семье есть собственное транспортное средство, значительно облегчающее жизнь человеку. Чтобы дорога в машине казалась менее скучной и обыденной, автомобилисты слушают радио по приемнику.

При этом многие автолюбители предпочитают самостоятельно покупать магнитолу для своего транспортного средства. И точно так же сами они производят установку и подключение автомагнитолы, не пользуясь при этом услугами специалистов.Схема подключения китайской магнитолы: Инструкция по подключению китайской магнитолы

Безусловно, этот способ поможет сэкономить деньги, которые можно будет потратить опять же — на обустройство автомобиля. Однако кажущееся таким простым подключение автомагнитолы своими руками на деле не настолько легкое занятие. В данный статье мы поможем вам правильно установить магнитолу в свой автомобиль.

Содержание

  1. Схема подключения автомагнитолы своими руками
  2. Инструкция подключения автомагнитолы своими руками
  3. Как подключить магнитолу.
  4. Как подключить и настроить магнитолу (ГУ)
  5. Распиновка китайской магнитолы, обозначение проводов магнитолы

Схема подключения автомагнитолы своими руками

На сегодняшний день, у магнитол питание осуществляется с помощью желтого силового «плюса», подключенного к положительной клейме аккумулятора. Есть другой способ: магнитолу можно подключить к соответствующему проводу в салоне машины. Провод этот должен иметь постоянное подключение к аккумулятору и необходимое сечение. В любом случае, советуем не забывать о том, что у вас под рукой должна находиться инструкция, которая существенно облегчит подключение автомагнитолы.Схема подключения китайской магнитолы: Инструкция по подключению китайской магнитолы

Следующим необходимо подключить черный провод «массы» — его нужно закрепить на кузове автомобиля с помощью винта как на схеме подключения.

Другой «плюсовой» провод, который обычно представлен красным цветом, вы должны подключить к замку зажигания. С помощью такого подключения вы добьетесь того, что только во время непосредственного включения зажигания можно будет включить и саму магнитолу.

Если вы готовы рискнуть, то можно красный провод подключить вместе с желтым, что позволит включать магнитолу вне зависимости от положения замка зажигания. Однако риск заключается в том, что при подобном подключении автомагнитола будет все время в дежурном режиме, а это может привезти к нагрузке на аккумулятор автомобиля, например, во время стоянки.

Итак, с проводами питания покончено, теперь можно подключать динамики. Не забывайте о полярности – в случае ошибки магнитола может быть испорчена.

Следующим шагом должно стать подключение антенны. Если у вас в руках пассивная антенна, то ее подключение не займет времени – достаточно подключить штекер к соответствующему гнезду.Схема подключения китайской магнитолы: Инструкция по подключению китайской магнитолы Если же вы хотите подключить активную антенну, то очень важным окажется подведение от антенны дополнительного провода питания к контакту в магнитоле. И, как и в первом случае, необходимо подключение штекера.

Если вы все сделали правильно, то ваша автомагнитола, установленная своими руками, должна работать.

Инструкция подключения автомагнитолы своими руками

Правильное и своевременное подключение всех проводов автомагнитолы своими руками позволит вам не только долговременно использовать ее, но и сэкономит ваши средства. Ведь если заниматься подключением, не обращаясь к инструкции, то можно испортить и саму магнитолу, и навредить собственному автомобилю. В принципе, вы могли бы обратиться и к специалисту, если установка магнитолы собственноручно не входит в ваши планы, но знание инструкции подключения поможет вам проконтролировать работу мастера. Тем более что когда вы занимаетесь установкой и подключением самостоятельно, то сможете рассчитать свое время, потратив ровно столько, сколько будет необходимо для добросовестной работы.Схема подключения китайской магнитолы: Инструкция по подключению китайской магнитолы

Как подключить магнитолу.

Как подключить и настроить магнитолу (ГУ)

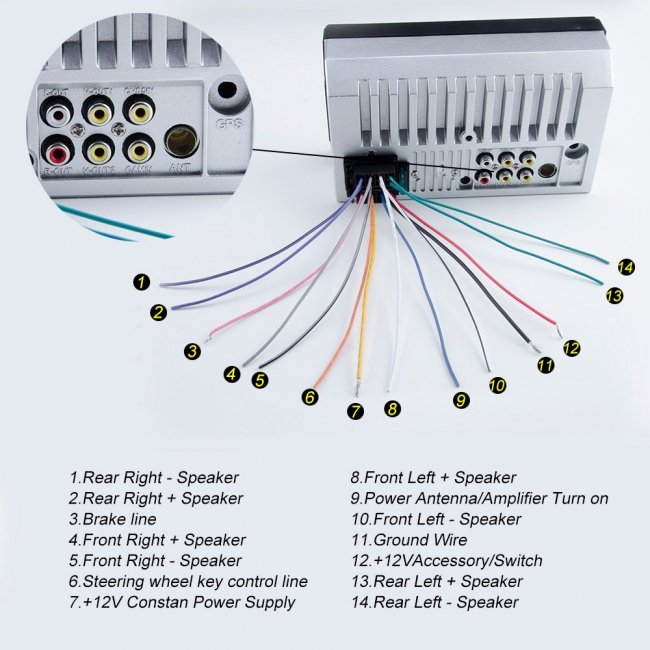

Распиновка китайской магнитолы, обозначение проводов магнитолы

Оцените автора

Ремонт китайских автомагнитол своими руками

  • 1 Что будет нужно для проведения ремонта

    • 1.1 В чем преимущества импульсного БП от ПК

    • 1.2 Звуковая колонка либо динамик

    • 1.3 Другие важные инструменты

  • 2 Прошивка

    • 2.Схема подключения китайской магнитолы: Инструкция по подключению китайской магнитолы 1 Бэкап прошивка

    • 2.2 Риплок прошивка

  • 3 Правильные схемы для ремонта

Ремонт китайских автомагнитол

Ремонт китайских автомагнитол сегодня все больше интересен рядовому пользователю. Спрашивается, почему?
Ответ однозначен: практически львиная доля сегодняшней продукции головных устройств для автомобилей сделана в Китае. Став обладателем такой магнитолы (качественной или некачественной, значения не имеет) пользователь со временем оказывается лицом к лицу с проблемой.
Техника портится, лишается звука или в лучшем случае бывает нужна прошивка автомагнитолы китайской. В нашей статье мы рассмотрим основные неисправности китайских автомагнитол и попробуем объяснить все нюансы ремонта, дать практическое понимание проведения этого процесса.
Сегодня все знают, что магнитола – самый распространенный электронный прибор в среде автомобилистов. Очень редко можно встретить машину, не наделенную таким устройством.
И ничего удивительного в этом нет.Схема подключения китайской магнитолы: Инструкция по подключению китайской магнитолы Хорошая музыка в дороге не помешает любому водителю, независимо от его предпочтений.

Примечание. Видеола и CD-проигрыватели являются в наши дни эволюцией таких устройств. Но несмотря на это, внутри остались практически те же детали и элементы. В итоге приборы по-прежнему называются автомагнитолами и в случае ремонта, процесс почти схожий.

Что будет нужно для проведения ремонта

Итак, прежде чем начать процесс ремонта, необходимо обеспечить питание устройства. Как известно, автомагнитолы не имеют встроенного блока питания, как музыкальный центр и придется его обеспечить.

Примечание. Все специалисты, как один, заявят, что пользоваться АКБ, как источником питания в данном случае не рекомендуется.

Наиболее приемлемым вариантом станет сетевой блок питания, идеальный для ремонта китайских автомагнитол в домашних условиях. Такой блок должен суметь обеспечить напряжение на выходе в 12-13 В, а ток нагрузки быть в пределах 10 А.Схема подключения китайской магнитолы: Инструкция по подключению китайской магнитолы
С другой стороны, ток нагрузки может быть и меньше, так как не нужно, чтобы при ремонте автомагнитола работала на всю свою мощь.

В чем преимущества импульсного БП от ПК

Блок питания

Как вариант, можно предложить блок питания от ПК. Хотя блок питания можно сделать и самостоятельно, но тогда потребуется покупать мощный трансформатор.

Примечание. Блок питания должен быть обязательно от комьютерта форматов АТ или АТХ.

Итак:

  • Такой блок питания способен обеспечить защиту от КЗ. К примеру, короткое замыкание может произойти при случайной переплюсовке или других проблемах.
  • Такой блок питания будет иметь необходимые выходные напряжения. Обычно, желтый провод на БП – это +12V, а красный — +5V. Как раз эти самые значения и нужны в процессе ремонта китайских автомагнитол.
  • Так же в пользу такого БП говорят небольшой вес и малые габариты.Схема подключения китайской магнитолы: Инструкция по подключению китайской магнитолы Известно, что блок питания компьютера компактен, и в то же самое время он обладает немалой мощностью.
  • Напряжение питание обеспечивается стабильно. Имея встроенные стабилизаторы, такой БП, при токовой нагрузке напряжения, никогда не превышает нормированный уровень.

Примечание. Полезно будет знать, что выход напряжения на плюс 12 V будет иметь токовую нагрузку в 10 А или больше. Все зависит от мощности БП. Что касается выхода на плюс 5 V, то при диагностике различных моторчиков, которых в современных китайских магнитолах может насчитываться до 3-х штук, он незаменим.

Данный БП имеет и встроенный сетевой выключатель, а также индикатор на светодиоде.

Звуковая колонка либо динамик

При ремонте понадобится также какой-нибудь из этих составляющих. Активное сопротивление катушки внутри должно равняться 4-8 Ом. Понадобится динамик(см.Как выбрать динамики для автомагнитолы своими силами) для контроля качества звука.



Примечание.Схема подключения китайской магнитолы: Инструкция по подключению китайской магнитолы Желательно применять звуковые колонки с сопротивлением 4 Ом, так как современные китайские автомагнитолы рассчитаны именно на такое значение.

Другие важные инструменты

Кроме того, конечно же, понадобятся и инструменты:

  • Стандартный мультиметр.
  • Хорошая отвертка маленького размера, предназначенная именно для разбора или сборки.
  • Узкогубцы.
  • Пинцет.
  • Паяльник с набором нужных компонентов.

Прошивка

Прошивка китайской автомагнитолы

Одна из разновидностей ремонта китайских автомагнитол называется прошивкой. Зачем она нужна?
Попробуем разобраться:

Примечание. Прошивка – это обновление ПО. Причин, по которым нужно такое обновление, может быть несколько. Представлены они ниже.

  • Прошивку проводят для совместимости магнитолы с новым ПО дополнительных устройств, таких как навигатор, камера заднего вида, телефон и т.д.
  • Проводится она также и для общего повышения производительности устройства.Схема подключения китайской магнитолы: Инструкция по подключению китайской магнитолы
  • Прошивка может быть проведена в целях расширения возможностей конфигурирования, к примеру, когда нужно добавить новые фичи.
  • Прошивка может быть проведена в случаях, когда недоработано ПО привода или имеются ошибки.
  • Проводится и для снятия привязки к какому-либо региону.
  • Для изменения ID string привода.
  • Для снятия риплока и т.д.

Сама прошивка тоже является программным обеспечением. Получив ее, такое устройство, как автомагнитола, оснащается современной операционной системой.

Примечание. Прошивкой могут называть еще и файл, содержащий основную версию программы для модернизации устройства, сам процесс загрузки и т.д.

Чтобы сделать прошивку, применяют специальные программы, полученные из Интернета или из других источников.

Бэкап прошивка

Примерно так, как написано ниже, проводится процесс бэкап обновления китайской магнитолы:

  • Для начала запускается программа прошивки, к примеру, Бинфлэш.Схема подключения китайской магнитолы: Инструкция по подключению китайской магнитолы
  • Убеждаемся, что выбран тот самый привод, для которого вы намерены сделать бэкап.
  • Подключаем функцию DUMP.
  • Видим, появившееся диалоговое окошко для бэкапа.
  • Нажимаем на опцию «Сохранить» и ждем, пока завершится процесс бэкапа.

Риплок прошивка

Риплок, по сути, это ограничение скорости чтения магнитолой некоторых видов носителей. Риплок изначально был задуман, как метод борьбы с видеопиратством.
Быстро копировать видеоролики такой метод не позволит, но зато риплок идеально снизит уровень шума при проигрывании дисков, с записанными на них фильмами или клипами.

Примечание. На большинстве китайских магнитол нет риплока. Он снят или вообще не стоял. Благодаря этому увеличина в разы скорость рипа, но как правило, только для штампованных носителей. В случае, если риплок стоит, его снятие может привести к более шумному проигрыванию DVD.

Прошить китайскую автомагнитолу можно прямо из DOS.Схема подключения китайской магнитолы: Инструкция по подключению китайской магнитолы
Для этого нужно сделать следующее:

  • Вставить в дисковод нужный диск.
  • Открыть форматирование.
  • Создать загрузочный диск MS-DOS.
  • Нажать на начало процесса.

Более подробную информацию о том, как проводить прошивку, можно найти в инструкции того или иного источника.

Правильные схемы для ремонта

Не удивительно, что новички, затевающие ремонт головных устройств АС терпят часто неудачи. Дело в том, что при проведении грамотного ремонта, необходимо иметь в наличии правильные схемы.

Без схемы китайских автомагнитол не обойтись при ремонте

Без них далеко не уедешь и для каждой модели автомагнитолы,несмотря на однотипность и достаточную легкость в ремонте, желательно своя отдельная схема.

Примечание. Правильная схема может понадобиться не только во время ремонта.Схема подключения китайской магнитолы: Инструкция по подключению китайской магнитолы К примеру, если нужно подключить отдельный переходник для китайских автомагнитол, схема, как никогда полезна. Кроме того, штатный переходник для китайской автомагнитолы может нуждаться в ремонте.

Переходник на автомагнитолу китайскую

Плюсы самостоятельного ремонтаМинусы
Низкая ценаПри недостаточности знаний можно испортить устройство
Заинтересованность в качестве работыНужно искать нужные материалы и запчасти
Возможность проведения полномасштабного обновленияВременные затраты

Современные китайские автомагнитолы все больше оснащаются новыми опциями, функциями и соответственно – деталями. Чтобы уметь проводить ремонт, надо постоянно быть в курсе изменений, следить за новостями, иметь возможность находить нужную информацию в Интернете.
Провести ремонт китайской магнитолы своими руками не сложно, если иметь под рукой инструкцию и соответствующую схему.Схема подключения китайской магнитолы: Инструкция по подключению китайской магнитолы В процессе работ будет полезно посмотреть видео и фото на нужную тематику. Таким образом, высокая цена на ремонт автомагнитол у профессионалов будет значительно снижена.
