Подключение 7 контактной розетки фаркопа

Содержание

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

1. Сигнал управления поворотником левого борта.
2. Подключение ПТФ (в иномарках контакт может быть не задействован).
3. Масса.
4. Сигнал управления поворотником правого борта.
5. Габаритные огни левого борта.
6. Управление стоп-сигналами.
7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

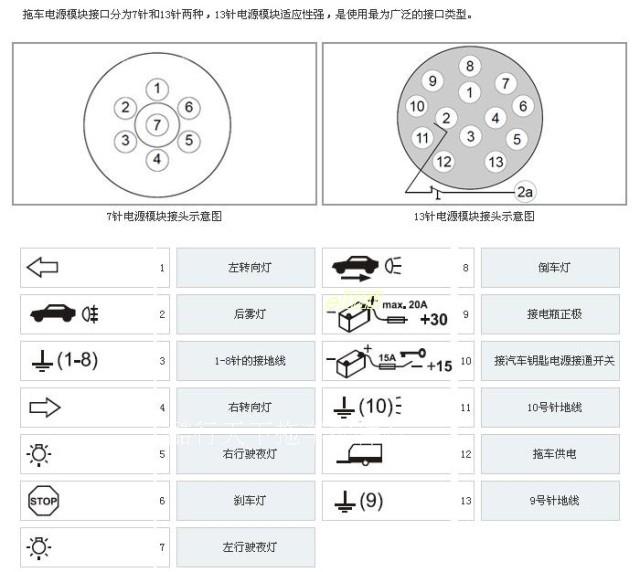

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контакта	Окраска провода	Функциональное назначение
1	Желтая	Поворотник левого борта
2	Синяя	Задний ПТФ
3	Белая	Масса для цепей с 1 по 8
4	Зеленая	Поворотник правого борта
5	Коричневая	Подсветка номерного знака и габаритные огни правой стороны
6	Красная	Управление стоп-сигналами
7	Черная	Подсветка номерного знака и габаритные огни левой стороны
8	Оранжевая	Сигнал заднего хода
9	Красная с коричневым	+12 V от аккумуляторной батареи
10	Синяя с коричневым	+12 V (при включении зажигания)
11	Синяя с белым	Масса для цепи 10
12	–	Не задействован
13	Зеленая с белым	Масса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа – принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Американская розетка фаркопа на 7 контактов

Обозначения:

1. Подключение габаритных огней.
2. +12 V.
3. Поворотные огни правого борта.
4. Управление стоп-сигналами.
5. Масса.
6. Поворотные огни левого борта.
7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

1. Масса.
2. Управление габаритными огнями.
3. Поворотник левого борта и управление стоп-сигналом.
4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам.
   Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Все современные прицепы в обязательном порядке оснащаются световым электрооборудованием, дублирующим сигналы световых приборов автомобиля, который буксирует прицеп. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Типы соединительных разъемов

Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.

На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.

Разъем 13-pin традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.

Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют переходники, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.

В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.

Всем доброго времени суток! На очереди у нас подключение прицепа. Достаточно актуальная тема, которая тесно связана с правильной и безопасной эксплуатацией прицепного транспортного средства.

Каждый знает, что на фаркопе есть розетка, а на прицепах предусмотрены вилки. Вот такая, как многим кажется, простая электрическая схема. Но на самом деле при подключении автоприцепа к легковому автомобилю нужно учесть целый ряд нюансов. И не важно, подключаетесь вы к американскому авто, к евро машине или продукту отечественного производства.

У каждого разъема и штекера есть своя функция. При соединении фаркопа, автоприцепа и машины требуется быть предельно внимательным. Существует стандартная и нестандартная для России распиновка. Разные фишки и сплетение проводов часто пугает тех, кто решает своими руками соединить авто и прицепное ТС.

Но не пугайтесь. У всего есть свое решение. Если вы решили заняться вопросом электропроводки самостоятельно, постараюсь дать вам несколько дельных советов и рекомендаций.

Важные сведения

Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.

Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиновка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.

Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиновку. Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.

Виды схем подключения

Сложностей в соединении курганского прицепа или того же МЗСА с ВАЗ 2110 возникать не должно. Все свое, родное, а потому простое предусмотрено еще производителем.

Но ситуации бывают разные. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет. Якобы несовместимые ТСУ и машины соединить на деле можно. Но сделать это довольно сложно.

Следует учесть несколько важных моментов:

• Если машина используется для соединения с разными автоприцепами от различных производителей, будет логично поставить пару розеток на 7 контактов;
• Для России не очень удобно и легко подбирать «компанию» для 13-контактных розеток;
• В зависимости от модели, серии и года выпуска автомобиля, у них могут существовать отличия в плане распиновки. Бывает так, что габаритные фонари выводятся на 5 контакт, хотя на другой версии они идут на 7 контакт;
• Предыдущие владельцы подержанных авто вполне могли что-то начудить и использовать свою особую схему для подключения прицепа;
• Всегда нужно проверять электросхему авто и сверяться с официальными документами.

Не у всех сохранились родные документы. И тут люди обращаются за помощью на разные форумы, ищут ответы на просторах всемирной паутины.

Я совсем не против того, чтобы вы читали мои материалы. Но некоторые вопросы требуют индивидуального рассмотрения. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать.

В случае с прицепами, соединяемыми с автомобильными тягово-сцепными устройствами, у меня есть особые рекомендации.

Обращайтесь к производителю. Либо идите к хорошему проверенному электрику. Причем не обязательно ехать в офис компании по производству автомобиля или прицепа. Все можно отыскать на официальных ресурсах. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите. Электрика очень важная составляющая автомобиля. Любая ошибка, допущенная при неправильном подключении, грозит даже коротким замыканием и выводом из строя всего электрооборудования.

Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. Следуйте этому простому совету.

Варианты распиновки

Сначала думал, что буду подробно вам расписывать, где какой контакт на розетке, куда он идет и для чего предназначен.

Но теперь понимают, задумка бессмысленная. Она лишь еще больше вас запутает и загонит в тупик. Нужно поступить куда проще. Наглядные примеры самый лучший вариант. Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств. Они не должны выступать как основа для вашего собственного подключения. Помните, только официальные документы и инструкции производителя. Каждая машина может иметь свои особенности.

Что же, начнем со старых добрых отечественных автомобилей. Именно на них мы чаще всего видим прицепы.

В случае с машинами отечественного производства стандартная распиновка выглядит примерно следующим образом.

Ничего сложного. А вот ситуация с европейскими автомобилями. Отличия незначительные, но они есть. Потому учтите, какая именно машина в вашем распоряжении.

Здесь уже 13-контактный монстр. На самом деле особо сложного в подключении ничего нет, но все же разница в 6 контактов дает о себе знать.

Как вы видите, у каждой стандартной схемы есть свои особенности. Подключение прицепа к машине это не просто соединение двух штекеров. Тут приходится порой поломать голову. А чтобы ее не ломать, можно обратиться к хорошим специалистам. Например, к нам.

Очень полезные советы

Заголовок может и громкий, но по факту так и есть.

Все представленные выше схемы предназначены для автомобилей, которые не отличаются наличием сложной электроники.

Но не стоит забывать, что современные машины ушли далеко вперед. Нынешние авто имеют в своей конструкции такое устройство как электронный блок управления. Когда вы запускаете зажигание, ЭБУ переходит в режим тестирования всех цепей в автомобиле. При подключении прицепа на определенных линиях возрастает нагрузка. Ваш бортовой компьютер, то есть блок управления или ЭБУ, будет воспринимать это как поломку. И в итоге вы постоянно будете видеть ошибку. В таких условиях на нормальную работу прицепа рассчитывать не стоит.

Чтобы исправить эту ситуацию, нужен специальный адаптер или модуль, называйте, как вам удобно. Он монтируется как бы в промежутке между элементами, чтобы нивелировать параметры электроцепи. Он называется блок согласования или по более современному Smart Connect.

В итоге получаем нечто подобное, как показано на изображении ниже.

Отыскать подходящий блок согласования вообще не проблема. Сейчас их доступно огромное количество самых разных производителей. Но покупать подержанные модули или искать их на разных блошиных рынках я настоятельно не рекомендую.

Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также каким тягово-сцепных устройством оснащена машина. Иначе можно купить нечто непонятное, что придется обратно сдавать и покупать нормальный коннектор.

Опытный автоэлектрик может и без схемы подключить все. Для этого используется мультиметр. Но это уже совсем другая история.

Что ж, надеюсь, на многие ваши вопросы я сумел ответить. Если нет, пишите в комментариях, спрашивайте.

(11 оценок, среднее: 4,73 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

«>

4 фото схемы подключения, распиновка розетки фаркопа (7 пин)

Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схема подключения вилки, схема подключения розетка фаркопа.

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией о ТСУ.

1. Сколько есть разновидностей розеток?

а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России. Американская или Европейская на 7 пин. И имеется специальный разъем.

б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.

1. Что обозначает контакт, о?

а) провод, направляющийся к левому поворотнику.

б) Провод правого поворотника.

в) Провод, включающий правый и левый поворотники.

1. Зачем на розетки ставят крышечки?

а) Крышка нужна, чтобы лишние провода не были подключены к устройству.

б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.

1. Какие контакты можно срастить, чтобы упростить процесс сборки?

а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Все они включаются синхронно.

б) Соединять разрешено любые контакты. Так работа пойдёт проще.

1. Что обозначает контакт, о?

а) Подключение к задней противотуманке.

б) Подсоединение к стоп-сигналам автомобиля.

Ответы:

1. а) Есть три вида розеток – русская на 13 контактов, американская или европейская на 7 пин, а также специальный разъем.
2. А) Буквой «L» обозначается ровод, подсоединяющийся к левому поворотнику.
3. Б) Крышка на розетке служит в качестве защиты от различных воздействий. Ее закрывают, когда фаркоп не подключен к прицепу.
4. А) Для упрощения работы, сращивают следующие контакты: двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Возможность соединения объясняется тем, что все они включаются синхронно.
5. А) Обозначение «54G» — это подключение к противотуманным фарам автомобиля.

Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп. Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо правильно подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, к примеру, поворот. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.

Определение

: Распиновка розетки прицепа – это схема разъемов, необходимая для соединения автомобиля с прицепом своими руками. Подключение электрики требуется, чтобы на прицепе работала вся осветительная техника, согласно правил дорожного движения.

Виды разъемов распиновка и схема подключения для авто типа Лада Веста, Рено Дастер

Разъем фаркопа иногда называют обычным штекером. При помощи этого устройства можно соединить электропроводные элементы транспорта с прицепом. Имеется несколько разновидностей разъемов:

1. Тринадцатиконтактная розетка используется в основном в России.
2. Американский или Европейский стандарт имеет 7 пин, то есть 7 пиновых разъемов.
3. Также выпускается специальный разъем.

Распиновка фаркопа на 7 контактов предполагает применение нескольких поводков. Их толщину должна равняться 1,5 мм или 2 мм. Используются 6 проводов по 1,5 мм и один провод в 2 миллиметра.

Рисунок 1. Схемы распиновки 7 контактного разъема

1. «L» обозначает провод, направляющийся к левой стороне автомобиля — поворотник.
2. «54G». Предназначается для подключения к задней противотуманной фаре.
3. «31» — провод – «минус». Он имеет толщину в 2,5 мм.
4. «R» подключается к правому поворотнику.
5. «58 R». Идет на правый габарит и подсвечивает номерной знак автомобиля.
6. «54» отвечает за стоп-сигналы.
7. «58». Это левая сторона габаритов.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия.

В продаже имеется два типа (по количеству жил):

1. Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.

2. 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Как избежать ошибок при подключении распиновки на 7 пин

Чтобы не совершить ошибок, следуйте схемам.

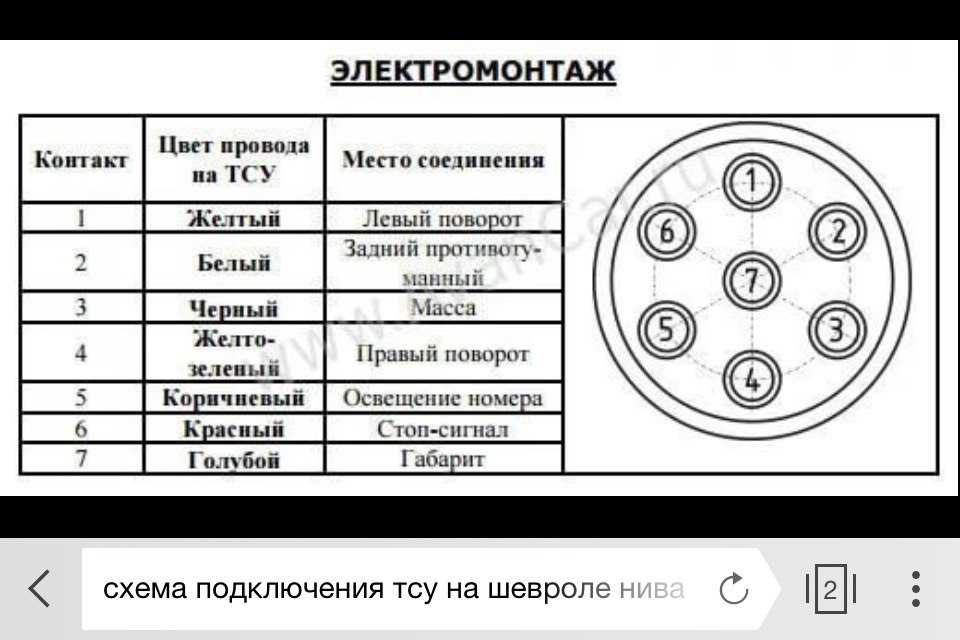

Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Но иногда встречаются и некоторые отклонения по цветам. Если используется европейской автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.

Рисунок 2. Схема по цветам

Пояснение по цветам:

1. Управление левыми поворотниками.
2. ПТФ. На иностранных автомобилях обычно этот контакт не используется.
3. Масса.
4. Управление правыми поворотниками.
5. Левые габаритные огни.
6. Стоп-сигналы.
7. Правые габаритные огни.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Там подключают 13 пин. Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Рисунок 3. Альтернативный вариант схемы

Европейская и отечественная разводка

На самом ТСУ под защитной крышкой расположена особая площадка – розетка фаркопа. Схема ее подключения зависит от количества контактов. Обычно на отечественных авто используются розетки на 7 контактов, а 13-контактные изделия больше характерны иномаркам из Европы и США (американские выпускаются также с 7-контактными розетками). По большому счету распиновка разъема фаркопа отличается только наличием дополнительных пинов для активации электрической начинки, которая устанавливается не в обычных прицепах, а в полноценных домах-прицепах. Если же речь идет о стандартном устройстве для перевозки вещей, то для него больше подойдет разъем фаркопа, распиновка которого будет соответствовать 7 элементам.

Рекомендуем: Запела коробка передач: диагностика неполадок

Рассмотрим вариант европейской разводки, где:

Подключение проводки фаркопа производится также и по отечественной схеме:

• Левый поворотник (желтый).
• Противотуманка (голубой).
• «Земля».
• Правый поворотник (зеленый).
• Свободный.
• Стоп-сигналы (коричневый).
• Габаритные огни (черный).

Если распиновка фаркопа не соответствует прицепу (допустим, вы планируете эксплуатировать отечественный прицеп, подключив его к иномарке, или наоборот), то достаточно только приобрести адаптер и произвести подключение по описанной выше схеме.

Пришло время перейти к практическим рекомендациям, касающимся того, как подключить розетку фаркопа к автомобилю самостоятельно.

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Куда крепится дополнительная розетка?

В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа.

Как соединить контакты?

Контакты соединяются при помощи схемы распиновки. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить принадлежность всех контактов.

Какие нужны материалы для установки розетки?

Список обязательных материалов:

1. Розетка для фаркопа.
2. Различные приспособления для демонтажа бампера.
3. Термоусадка и изолента.
4. Крепежная пластина и иные крепежные элементы.
5. Гаечные ключи и отвертки. Потребуется использовать разные размеры.
6. Хороший паяльник.
7. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.
8. Клеммы, которые будут соединяться с проводами. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки.
9. Схема для подключения. Лучше всего иметь ее на бумажном носителе. По памяти соединять нежелательно. Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения.

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров.

Зачем нужен электронный блок согласования

Далеко не во всех случаях можно просто соединить розетки фаркопа и прицепа. Если машина имеет сложную электронику, потребуется блок согласования.

Его применение позволяет избежать ошибок при тестировании работы светового оборудования и электрики транспортного средства.

Кроме того, блок согласования — неизменная вещь, когда необходимо передача сигнала с помощью мультиплексной шины.

Схема подключения имеет следующий вид:

1. Сигналы с авто поступают на блок согласования.
2. Последний обрабатывает информацию.
3. При отсутствии конфликтов сигнал передается на прицеп легкового или грузового автомобиля.

Для корректной работы блок необходимо подключить к аккумулятору и правильно соединить провода (с учетом распиновки).

Схема подключения показана ниже.

Еще важно знать 5 нюансов о подключении:

Рисунок 4. 5 нюансов о подключении розетки фаркопа
Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.

Рисунок 5. 7 пин Рисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.

Розетка фаркопа

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Очень часто автолюбителям приходится перевозить габаритные грузы. На крышу машины вроде ВАЗ 2110 помещать их неудобно и небезопасно. Именно поэтому приходится заниматься подсоединением прицепа. Это необходимо делать правильно – через фаркоп. Но чтобы произвести надежное соединение, потребуется покупать устройство от хороших производителей, которые уже давно зарекомендовали себя на рынке с положительной стороны. Некачественное оборудование приведет к серьезным последствиям – если отключатся поворотники на прицепе, то возможно образование дорожно транспортного происшествия.

Список лучших производителей:

1. Bosal. Производитель предоставляет своим клиентам широкий ряд продукции. Все компоненты качественно соединены. Используются лучшие комплектующие. С устройством всегда дают инструкцию по применению. Она понятная и наглядная.
2. Thule. Фирма также известна под маркой Brink. Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. Качество материалов и сборки очень хорошее. Бренд надежно зарекомендовал себя.
3. Auto-Hak. Это модель имеет приемлемые цены, но при этом качество конструкции одно из самых лучших. В магазинах можно найти широкий выбор продукции. Имеются также быстросъемные модели.
4. Baltex. Приобретать можно людям с отечественными, а также китайскими автомобилями. Качество изготовления хорошее, но несколько уступает предыдущим моделям. Крепеж изготавливается из нержавейки, а потому можно без проблем ездить с прицепом под дождем.
5. Avto S. Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста. Цены очень низкие.

схема подключения проводов на прицепное устройство

Содержание статьи

1. Что такое распиновка: определение термина
2. Основные способы подключения
3. Особенности соединения розетки
4. Виды схем подключения
5. Госпошлина за регистрацию прицепа: какой размер и как можно оплатить
6. Что необходимо для подключения
7. Замена кузова автомобиля: все нюансы оформления в ГИБДД
8. Семиконтактный разъём американского типа
9. Пошаговая инструкция подключения
10. Как избежать ошибок при подключении распиновки на 7 пин
11. Распиновка 13-пиновой розетки

Если автомобилист крепит к транспортному средству прицеп, он обязан оснастить его специальной электрической розеткой — для дублирования сигнализирующей светотехники. Для этого понадобится распиновка фаркопа. В случае отсутствия рабочих стоп-сигналов и указателей на ТСУ (тягово-сцепное устройство), водитель не имеет права выезжать на проезжую часть. Нарушая это правило, можно получить штраф, равный тому, что выписывают из-за не работающих осветительных приборов на машине. Поэтому так важно знать, как правильно подключить электрику фаркопа.

Что такое распиновка: определение термина

Распиновка — это подробная инструкция, показывающая, как правильно подключить провода в определенной последовательности, чтобы все лампочки на прицепе дублировали светосхему автотранспорта.

Распиновка розетки фаркопа — это автомобильная электросхема разводки электрических разъемов. Ее используют, чтобы быстро подсоединить прицеп к автомобилю. Это важный компонент, обеспечивающий безопасность прицепной техники и всех участников движения.

Соединение прицепа и машины осуществляют благодаря розетке, расположенной около фаркопа. Также автомобилисту понадобится подходящий штекер, который монтируют к проводам прицепа. Электрические схемы начинают работать, когда проводка правильно соединена: ток от машины будет поступать в лампочки поворотных сигналов, габаритных огней и подсветку автоприцепа.

Иногда для запуска схемы нужно использовать смарт-коннект, что активирует проводку. Такой компонент нужен на некоторых новых автомобилях, имеющих электронные схемы управления.

Подробная распиновка пригодится каждому автолюбителю

Основные способы подключения

Есть стандартный и универсальный способ подключения. Первый используют, если на фаркопе и прицепе установлены специальные разъемы. Разбираться в электрической сети не придется. Тут нужно только посмотреть распиновку фаркопа прицепа на автомобиле и соединить разъемы. Провода соединяют посредством клипс или пайки.

Для всех остальных ситуаций подходит универсальный метод. Если на авто есть ЭБУ, то стандартный метод не подойдет — компьютер примет вмешательство в проводку за ошибку и обесточит сеть.

Если поставить дополнительную розетку, норма энергопотребления на авто увеличится.

Потребуется дополнительно смонтировать блок «согласования» к электрической сети автомобиля. Он даст энергию на светотехнику, а ЭБУ не среагирует на дополнительное устройство — препятствий в работе не будет. Останется соединить провода и заизолировать их.

Блок согласования необходим для установки на некоторые автомобили, он позволяет избавиться от проблем подключения, «ослепляя» электронный блок управления

Особенности соединения розетки

Для правильного подключения розетки, нужно:

• Осмотреть места соединения проводов.
• Проверить, нет ли на кабеле переломов, чтобы избежать короткого замыкания при работе.

Операцию нужно проводить строго по схеме распиновки. Если допустить ошибку, огни и сигналы будут работать некорректно.

Виды схем подключения

Самая распространенная схема подключения фаркопа, так называемые стандарт — 7-пиновая европейского типа. Особенность — гнезда «папа» и «мама». Их устанавливают для безопасного подключения в условиях плохой видимости — придется постараться, чтобы перепутать разъемы.

Также существует схема на 7 контактов, но американского типа. Особенность — есть контакт заднего хода и нет разделения по правому и левому ряду огней.

13-пиновые разъемы применяют для соединения с легковым прицепом. Особенность — присутствуют несколько контактов для минусовой и плюсовых шин, а также есть дополнительные контакты. Их используют для подключения камеры заднего вида.

В дорогих современных прицепах устанавливают электронное оснащение: ABS, ESP, а также бортовые компьютеры. Для сопряжения используются специальные разъемы. Распайка и подсоединение у неподготовленного человека может вызвать трудности.

Современные прицепы оснащены дополнительным оборудованием

Что необходимо для подключения

Для подключения оборудования автомобилисту пригодится:

• стандартный набор инструментов;
• паяльник;
• клеммы для соединения кабелей;
• термоусадка или обычная изолента.

До начала работ нужно обязательно обесточить бортовую сеть машины. Для этого требуется убрать клемму с аккумулятора.

Работать желательно с проводами, что прилагаются к набору электрики фаркопа. Если используются другие кабели, нужно проверить, многожильные ли они. Обязателен к использованию медный вариант с минимальным сечением 1,5 кв. мм. Для земли — от 2,5 кв. мм.

Обычно в комплекте есть разъемы или клеммы, чтобы исключить из процесса сборки пайку. В любом случае нужно удостовериться, что изоляция соединений надежная и  только после этого подключаться.

Клеммы очень помогают людям, у которых нет дома аппарата для пайки или они не умеют им пользоваться

Чтобы соединение фаркопа было максимально надежным придется использовать дополнительные приспособления. Современные модели оснащают специальными усиливающими пластинками. Если в комплекте их нет, желательно приобрести отдельно. Для фиксации используют отверстия в корпусе диаметром примерно в 13 мм. Через пластинку и гайку крепят сам фаркоп.

При работе с проводкой нужно добиться хорошей изоляции, в противном случае внутрь попадет влага, что окажет разрушительное действие на фаркоп и всю систему. И главное правило — чтобы собрать все правильно и без ошибок, нужно внимательно изучить инструкцию до начала основных работ.

Конструкция некоторых автомобилей не позволяет свободно крепить прицеп. Если возникают сложности во время установки, желательно снять задний бампер.

Нужно запомнить:

• Недостаточно просто прикрепить к бамперу машины прицеп. Нужно по правилам провести подключение электрики фаркопа, чтобы запитать лапочки, установленные на самом прицепе.
• Необязательно тащить кабели через всю машину — это неудобно и отнимает много времени. Около задних фонарей автомобиля можно обнаружить жгут, через который проводят запитывание.
• Если не получается соединить прицеп к сети, чтобы работали лампочки, не нужно искать проблему в фаркопе. Вероятно, потребуется покупка так называемого адаптера, его также называют блоком согласования.

Если у автолюбителя нет опыта подключения фаркопа, желательно обратиться в ближайший сервис, у специалистов есть опыт и навыки, а потому операция пройдет успешно. Но и самому не составит труда научиться присоединять прицеп, главное не нарушать инструкцию.

При отсутствии опыта лучше обратиться в сервисный центр

Семиконтактный разъём американского типа

У разъема в 7 пин присутствует контакт заднего хода, но нет разделения на правые и левые габариты из-за объединения в общий. Также есть модели с контактом, что объединяет габаритные и стоп-сигналы. Но для простоты сборки провода обозначают соответствующим цветом.

Пошаговая инструкция подключения

Подключение розетки фаркопа — порядок действий пошагово:

1. Отрезать кабеля нужной длины, не забыв про запас для обработки концов.
2. Снять изоляцию и залудить хвостовики.
3. Поместить кабель в гофрированный рукав.
4. Распаять контакты в розетке, руководствуясь схемой фаркопа.
5. Зафиксировать кабели в колодках.
6. Изолировать соединения и подключить колодки к светотехнике авто.
7. Протянуть жгут к фаркопу (соединительное место), закрепить и закрыть отверстия в корпусе специальными заглушками.

Операция не сложная, но нужно постоянно сверяться со схемой, чтобы не нарушить порядок соединения проводов.

Как избежать ошибок при подключении распиновки на 7 пин

В интернете обычно публикуют стандартную расцветку, которую используют на русских машинах. Но можно найти схемы подключения проводов на прицепное устройство фаркопа с небольшими отклонениями по цветам. Поэтому, во избежание ошибок, нужно перепроверить рисунки и использовать те, что идентичны.

Если у автомобилиста современная иномарка, ему нужно знать, что его машина вряд ли соединяется с прицепом через 7 пин. В большинстве случаев используется 13 пин. Распиновка разъема фаркопа первого варианта подойдет, только если на прицепе стоит старый вид штекера и реле, но потребуется проводник. Такой метод проще, чем полная замена разъема.

Схема на 13 пин довольно простая, соединить авто с прицепом по ней сможет даже новичок

Распиновка 13-пиновой розетки

Для правильной работы, контакты должны совпадать по номерам — объяснение цифр на схеме подключения фаркопа (рисунок выше):

1. Левый указатель поворота.
2. Задние противотуманные фары.
3. Минус для цепей 1, 2, 4-8 (35А).
4. Правый указатель поворота.
5. Габариты правого борта.
6. Стоп-сигнал.
7. Габариты левого борта.
8. Огни заднего хода.
9. +12 включенный всегда.
10. +12 при включенном зажигании.
11. Минус для цепи 10 (35А).
12. Резервный канал.
13. Минус для цепи 9 (35А).

Предоставленной информации достаточно, чтобы понять, как самому соединить прицеп к автомобилю, соблюдая правила. Схемы распиновки дают полное представление о том, как организовать освещение и работу габаритов.

Watch this video on YouTube

Информация о фаркопе – электрические схемы фаркопа

Специалисты по установке

Расчетное время. 1960

Фаркопы и тягово-сцепное устройство – специализированная служба по установке

Автомобили, фургоны и легкие коммерческие автомобили

• Дом
• Фаркопы
• Схемы подключения электрики фаркопа

Стандартная розетка 12N

Электрические комплекты 12N (гнездо с черной крышкой) используются для включения стандартных фонарей в задней части прицепов и т. д. Для некоторых новых автомобилей с мультиплексной проводкой может потребоваться дополнительный комплект обходного реле (дополнительную информацию см. в разделе «Реле»).

Розетка 12S для каравана

Электрические комплекты 12S (розетка с серой крышкой) используются в основном для управления внутренними приборами в туристическом караване, т. е. для работы 12-вольтового холодильника каравана, зарядки аккумуляторной батареи для отдыха и подачи постоянного напряжения 12 В в караван. . В тягач также будет установлено раздельное реле заряда, чтобы защитить автомобильный аккумулятор от разрядки (дополнительную информацию см. в разделе «Реле»).

13-контактная розетка

Это электрическое соединение континентального типа. Электропроводка 12N и 12S содержится в розетке с 13 контактами, а не с 7.

Эта розетка используется в континентальной Европе, и с 2008 года все караваны, произведенные в Европе, будут подключаться с 13-контактными вилками. В течение следующих нескольких лет она также станет стандартной в Великобритании и Ирландии для новых прицепов, караванов и т. д.

Вы можете использовать эту розетку с 7-контактными вилками для Великобритании, которые есть на всех британских прицепах и караванах, но вам необходимо использовать переходник. который разделит 13-контактную электрику на две 7-контактные розетки или одну 7-контактную розетку в зависимости от того, что вы буксируете.

Если вы хотите управлять внутренними приборами туристического каравана, например, эксплуатировать 12-вольтовый холодильник каравана или заряжать аккумулятор для отдыха, то в тягач также необходимо установить раздельное реле заряда, чтобы защитить аккумулятор автомобиля от разрядки (см. раздел «Реле» Чтобы получить больше информации).

Универсальное реле байпаса

Реле байпаса останавливают систему контроля освещения автомобиля, устанавливая сигнальную лампу на приборную панель, чтобы предположить, что одна или несколько ламп перегорели, в то время как на самом деле фонари прицепа отбирают небольшое количество электроэнергии. Текущий.

Реле обхода также используются при подключении к системам CANBUS для предотвращения выхода из строя любого электронного компонента.

Универсальные обходные реле не взаимодействуют с ТСП и не отключают датчики реверса.

Многие автомобили посылают сложные или модулированные сигналы питания для включения задних фонарей, поэтому заставить буксирное реле работать правильно не так просто. Реле интеллектуального байпаса имеет контроллер, который измеряет сигналы от систем освещения автомобиля по точным критериям, чтобы определить, какие фары прицепа должны быть включены.

Каждый раз правильно переключается. Никакой болтовни, никаких тусклых огней, просто включается и выключается, как и должно быть. Следующие два примера распространены в автомобилях.

а. Когда автомобиль использует модулированную подачу питания, чтобы заставить одну лампу накаливания выполнять функции разных ламп (например, стоп-сигнала и заднего фонаря), реле интерпретирует модулированные сигналы и включает правильные фонари прицепа.

б. Когда автомобиль «меняет местами» лампочки в случае отказа одной из них, реле снова интерпретирует правильно и поддерживает правильное освещение прицепа.

Добавленная стоимость:

• Контролирует мигалки прицепов со встроенным звуковым выходом и клеммными выходами для удаленного звукового сигнала или сигнальной лампы.
• Полностью прозрачный: автомобиль его не распознает. Это не вызовет предупреждений о неисправности лампы.
• Полностью защищен от «шипов» и других опасностей
• Защищено: стенды грубой обработки, случайные реверсы тока и т.д.
• Готовность к будущему: новые автомобильные сценарии будут быстро реализованы.
• Работает на любой машине, сложной или нет.

Раздельное реле зарядки каравана

Защита аккумуляторной батареи транспортного средства

Если автомобиль буксирует караван, а караван оснащен 12-вольтовым холодильником или вспомогательной батареей, или и тем, и другим, необходимо обеспечить соединение между караваном и тягачом транспортное средство для подачи питания на них.

При наличии такого соединения рекомендуется защитить собственную аккумуляторную батарею автомобиля от случайного разряда холодильной и вспомогательной аккумуляторной батареей.

Обычным способом обеспечения этой защиты является установка подходящего реле или пары реле, которые отключают соединения, когда генератор автомобиля не работает.

Такие реле, часто называемые «раздельной зарядкой», «комбинированными» или «комбинированными» реле, обычно переключаются подключением к генератору переменного тока или к какому-либо подходящему источнику, переключаемому зажиганием.

Крайне важно, чтобы любая такая релейная система работала надежно, отказоустойчива, обеспечивала полную защиту батареи и, по возможности, вспомогательной батареи.

Комбинированное реле с автоматическим переключением от Ryder Towing делает установку этих реле намного проще и безопаснее, особенно в контексте сложной электроники в современных автомобилях, и отвечает всем основным критериям, описанным выше.

Эти устройства избавляют от необходимости находить ток сигнала от генератора или зажигания для переключения реле.

ПОЧЕМУ МЫ НЕ ПРОДАЕМ ЭТОТ ПРОДУКТ ОНЛАЙН

Несмотря на то, что мы пытаемся разместить на нашем сайте как можно больше полезной и точной информации обо всех наших продуктах, практически невозможно отобразить все дополнительные знания, которые были собраны за 60 лет мы работаем.

Во всем ассортименте нашей продукции можно выбрать различные варианты, что делает онлайн-покупку менее простой. Таким образом, покупая в Интернете, как вы можете быть уверены, что выбранный продукт является лучшим вариантом для вас.

Мы предпочли бы иметь возможность обсудить с вами ваши требования и сделать так, чтобы вы приобрели правильное решение с первого раза.

Если у вас есть представление о том, что вы хотите, но вы не уверены на 100% после просмотра веб-сайта, не стесняйтесь обращаться к нам по телефону, электронной почте или заглянуть.

Компания Malcolm’s обладает обширным опытом работы в нишевом бизнесе и готова помочь вам в покупке фаркопов, багажников на крышу фургона и аксессуаров, аксессуаров для полноприводных автомобилей и креплений для велосипедов.

Свяжитесь с нами сегодня для получения экспертной консультации, ценообразования, организации доставки или сбора и вариантов оплаты.

Схема подключения адаптера прицепа с 6-контактного на 7-контактный (Полезное руководство)

При подготовке к буксировке требуется много деталей. Есть тон деталей, чтобы работать. Один из них — убедиться, что все электрические устройства в вашем трейлере работают. Это может быть сложно при подключении 6-контактного адаптера к 7-контактной модели. Не все сходится.

При попытке подключить 6-контактный крюк прицепа к 7-контактному адаптеру для тягача может возникнуть путаница. Не все модели построены одинаково или имеют одинаковый дизайн. обычно разъем AUX на 7-контактной стороне является лишним. Многие 6-контактные варианты не соответствуют стандарту, просто стандарту, и это вызывает много проблем.

Чтобы узнать больше по этой теме, просто продолжайте читать нашу статью. Он исследует эту тему, поэтому у вас есть необходимая информация. Потратьте несколько минут, чтобы увидеть, как эта информация поможет вам установить правильное соединение между тягачом и прицепом.

Схема подключения адаптера прицепа 101

Можно ли использовать 7-контактный разъем с 6 проводами?

В чем разница между 6-контактным и 7-контактным разъемом для прицепа?

6-контактный разъем для прицепа по сравнению с 7-контактным

Что такое черный провод на 7-контактной вилке прицепа?

Какой цветовой код для проводов прицепа?

Как подключить 7-контактную вилку прицепа?

Схема подключения адаптера прицепа с 6 контактов на 7 контактов

Как защитить провода для 7-контактной схемы

Можно ли использовать 7-контактную вилку с 6 проводами?

Возможно, и так делают постоянно. Есть много трейлеров, построенных много лет назад, которые имеют только 6-контактную вилку. Эти прицепы часто буксируют современные автомобили с 7-контактными разъемами.

Соединение можно произвести, единственное, что должно произойти, это то, что один пин на 7-контактном адаптере не будет работать. Нет соединения для отправки сигналов. Кроме того, прежде чем выполнять это соединение, вы должны знать все функции штифтов на стороне вашего прицепа.

Это поможет решить некоторые проблемы, когда вы обнаружите, что что-то важное не получает питания. Чтобы узнать, что питает каждый контакт или провод вашего прицепа, подключите 12-вольтовую батарею и проверьте каждый из них за раз. Если питание зеленого провода загорается на правом стоп-сигнале и указателе поворота, то вы знаете, что делает этот зеленый провод.

В чем разница между 6-контактным и 7-контактным разъемом прицепа?

Согласно нашим исследованиям, единственная разница между этими двумя разъемами заключается в том, что у 6-контактной модели нет контакта для фонарей заднего хода. 7-контактная модель будет. Является ли это проблемой или нет, зависит от законов вашего штата.

Если в вашем штате нет проблем с прицепом без фонарей заднего хода, то все, что вам нужно, это подходящий адаптер для подключения. Чтобы найти подходящий адаптер, просто зайдите в местный хозяйственный магазин, крупный магазин, в котором продается эта деталь, или на Amazon и т. д., и купите тот, который подходит для ваших 6- и 7-контактных вилок.

Стоимость этих адаптеров зависит от того, где вы их покупаете. В магазинах запасных частей и аксессуаров для жилых автофургонов должны быть запасные части этих адаптеров. Если вы не уверены, сделайте снимок на камеру телефона и покажите продавцу, что вам нужно.

6-контактный штекер прицепа по сравнению с 7-контактным

6-контактная модель имеет свое применение. Но единственная реальная проблема, которую мы обнаружили, заключается в том, что у вас могут не работать все функции прицепа, освещение и т. д. Модель с 7 контактами имеет дополнительный штифт, который обеспечивает включение фонарей заднего хода на вашем прицепе, когда вы включаете тягач задним ходом.

Центральный контакт обычно предназначен для желтого провода, но это контакт AUX, который может питать практически все. Обычно это фонари заднего хода прицепа. Это нормально, если в вашем штате не требуется, чтобы в вашем трейлере были фонари заднего хода.

Маркировка 7-контактного разъема следующая: 1 Белый = Земля

2 Синий = Тормоз

3 Зеленый = Ходовые огни

4 Черный = 12 В+

5 Красный = Поворот влево

6 Коричневый = Правый Поворот

7-й не отмечен, но является центральным терминалом

Что такое черный провод на 7-контактной вилке прицепа?

На приведенной выше схеме показано, что черный провод является контактом №4 и предназначен для 12-вольтового источника питания. Позиционирование не всегда может быть четким, но это должен быть штифт на 11 часов на вилке.

Имейте в виду, что контакты не идут в порядке номеров (1,2,3, 4,5,6, 7). Они, как правило, немного перепутаны со штифтами № 3 и 4 на 1 и 11 часах соответственно; штифты № 1 и 2 в положении «5» и «7 часов» соответственно; и штифты № 5 и 6 на 3 и 9 часах соответственно. По крайней мере, на одной из схем подключения, на которую мы дадим ссылку позже.

Конечно, такое расположение зависит от того, как вы держите вилку, и используется для внесения ясности в тему.

Что такое цветовой код для проводов прицепа?

Для прицепов используется 6 цветов. Первый цвет будет коричневым. Этот провод питает задние или габаритные огни. Черный провод питания или горячий провод, а белый провод заземления

Зеленый провод идет к правому стоп-сигналу и указателю поворота. Затем желтый провод должен питать левый стоп-сигнал и указатель поворота. Остается синий провод. Этот провод управляет выходом контроллера тормозов.

Это довольно простая для понимания система, и когда вы выполняете соединения, вам просто нужно выстроить провода разных цветов в одном порядке, и все будет в порядке.

Единственное, на что вы должны обратить внимание, это если производители адаптеров или вилок поменяют на вас цвета. Это относится к 7-контактному штекеру RV и 7-контактному универсальному штекеру. Вы должны дважды проверить, когда покупаете детали, чтобы провода соответствовали тем, которые уже есть на вашем прицепе и вилке.

Как подключить 7-контактную вилку прицепа?

В большинстве случаев цветной провод должен совпадать с проводом того же цвета. Например, для работы тормозов нужно совместить оба провода синего цвета и соединить их.

Существуют разные инструкции по подключению для разных типов тормозов вашего прицепа. Когда дело доходит до электрических тормозов, вы должны использовать один и тот же синий провод для обеих сторон. Это означает, что вам нужно соединить синий провод на две части. Вы протягиваете один провод к оси, а затем соединяете его с двумя проводами.

Один синий провод подключается к клемме катушки электромагнитного тормоза. Второй синий провод должен быть подключен к белому проводу заземления. Вы также хотите подключить белый провод к тормозам, а не к металлической раме прицепа.

Когда дело доходит до гидравлических тормозов, вам не нужно подключать синие провода к тормозам. На самом деле вам вообще не нужен синий провод. Просто оставьте его неприкрепленным, чтобы избежать путаницы позже.

Нет необходимости подключать синий провод к какой-либо другой функции. Безопасно оставить неприсоединенным и ничего не включать. Чтобы прочитать эти инструкции и другие подключения проводки, просто нажмите на эту ссылку. В нем много инструкций по подключению, которые нельзя разместить здесь.

Схема подключения адаптера прицепа с 6 контактов на 7 контактов

В Интернете есть несколько веб-сайтов с разными схемами подключения. все они кажутся одинаковыми, за исключением того, как они представлены. Первая находится по этой ссылке. На этом сайте есть куча разных диаграмм, и чтобы добраться до них, просто прокрутите вниз.

Другой веб-сайт, который вы можете использовать, находится по этой ссылке. Он поставляется с такими же рисунками, как и предыдущая ссылка. Наконец, нажмите здесь, чтобы перейти к последней веб-странице, которую мы будем использовать в этом разделе. Возможно, потребуется некоторое увеличение, чтобы четко увидеть электрические схемы.

Как защитить провода для 7-контактной схемы

Вот несколько советов, которые помогут вам защитить эти провода, когда вам придется прокладывать их на большие расстояния.

1. Привяжите провода к раме прицепа, чтобы они оставались на месте. Лучше всего использовать несколько пластиковых стяжек.

2. Для крепления проводов используйте пластиковые трубы или трубы из непроводящих материалов. Используйте распределительные коробки, где вы сделали соединения.

3. Либо можно использовать обычную изоленту, изоляцию, оплётку или трубы из ПВХ. Также хорошо подойдут проволочные вешалки или зажимы.

Несколько заключительных слов

Ключом к соединению 6-контактной вилки с 7-контактной вилкой является поиск адаптера. Вы должны быть осторожны, так как 7-контактные модели имеют плоские и круглые контакты, а 6-контактная модель имеет только круглые контакты.

Это соединение безопасно, если вы делаете это правильно. Все, что вы потеряете, — это один функциональный провод, который в любом случае может не понадобиться. Поищите в местных магазинах высококачественные адаптеры.

Ford 7 Pin Trailer Схема подключения и объяснение

Электросхема — ценный инструмент для понимания того, как работают электрические системы автомобиля. Если у вас возникли проблемы с проводкой прицепа Ford 7 Pin, не беспокойтесь — это руководство поможет вам понять каждый символ и схему.

Что такое электрическая схема прицепа со штифтом?

Схема электропроводки прицепа со штифтом представляет собой принципиальную схему электропроводки в прицепе со штифтом. Он используется для диагностики и устранения проблем с электричеством в прицепах.

Штыревой прицеп — это тип транспортного средства для отдыха, которое обычно буксируется легковым или грузовым автомобилем. Обычно они маленькие и легкие и используются для кемпинга, рыбалки и других развлекательных мероприятий.

Прицепы со штифтами обычно имеют единую электрическую систему, питаемую несколькими отдельными проводами. На этой электрической схеме показано, как подключены различные электрические компоненты прицепа.

Схема подключения прицепа со штифтами может быть полезна при диагностике и устранении проблем с электрической системой. Это также может помочь определить источник проблемы.

Схема подключения прицепа Ford Pin

Схема подключения прицепа Ford Pin представляет собой схему подключения различных электрических компонентов прицепа Ford Pin Trailer. Эта диаграмма полезна для понимания того, как работает прицеп, и для выявления проблем с проводкой.

Первым шагом в понимании электрической схемы прицепа Ford Pin является определение основных электрических компонентов прицепа. Эти компоненты включают аккумулятор, контроллер тормозов и фары. Каждый из этих компонентов имеет свои особые требования к проводке.

Далее вам нужно будет подключить различные провода от этих компонентов к соответствующим разъемам на жгуте проводов. Затем жгут проводов будет подключен к аккумулятору, контроллеру тормозов и фарам по всему прицепу. Наконец, вы протестируете все соединения, чтобы убедиться, что они работают правильно.

Если у вас есть какие-либо вопросы о том, как использовать или интерпретировать электрическую схему прицепа Ford Pin Trailer, обратитесь в профессиональную транспортную компанию, такую ​​как Currie Enterprises Ltd. Мы можем помочь вам разобраться в вашем прицепе и найти любые проблемы с проводкой.

Функции электрической схемы прицепа Ford Pin

1. Схема электрических соединений прицепа Ford Pin Trailer предназначена для того, чтобы помочь вам понять функции различных компонентов вашего прицепа.

2. На электрической схеме показаны соединения между аккумулятором, фонарями и другими компонентами. Это может помочь вам решить проблемы, если они возникнут.

3. Зная электрическую схему, вы сможете обеспечить бесперебойную и эффективную работу вашего прицепа.

Схема электропроводки прицепа Ford Pin

Если вы хотите буксировать прицеп с помощью автомобиля Ford, вам потребуется установить жгут проводов. Жгут проводов — это простой элемент оборудования, соединяющий прицеп с двигателем Ford. Существует несколько типов жгутов проводов, но наиболее распространенным типом является жгут проводов прицепа со штырем.

Штыревой жгут проводов прицепа состоит из нескольких проводов, соединяющих прицеп с двигателем Ford. Эти провода проходят через брандмауэр автомобиля в моторный отсек. На приведенной ниже схеме показано, как работает штыревой жгут проводов прицепа.

На приведенной выше схеме показано, как работает штыревой жгут проводов прицепа. Синий и красный провода идут от разъема прицепа (расположенного сзади прицепа) к двигателю Ford. Черный провод идет от двигателя Ford к разъему прицепа (который расположен на передней части прицепа). Когда вы буксируете прицеп с автомобилем Ford, вам нужно будет соединить эти провода вместе.

Все ли 7-контактные разъемы прицепа подключены одинаково?

Источник:youtube.com

Большинство прицепов поставляются с семиштырьковыми вилками. Но все ли они подключены одинаково? Ответ — нет, это не так. В этой статье «Схема подключения прицепа Ford Pin и объяснение» мы покажем вам, как подключить прицеп, чтобы каждая вилка функционировала должным образом.

Для начала отсоедините отрицательный (черный) кабель от аккумулятора. Этот кабель всегда черный и имеет металлический зажим на одном конце. Затем подключите красный положительный кабель к клемме аккумулятора, обозначенной «+», а затем подключите зеленый заземляющий кабель к клемме «-». Убедитесь, что оба кабеля полностью подключены, прежде чем защелкнуть черный кабель обратно в металлический зажим на конце красного положительного кабеля.

Теперь пришло время подключить каждую вилку к соответствующей розетке на вашем прицепе. Первая вилка (самая большая) вставляется в розетку с левой стороны прицепа, а последняя вилка (самая маленькая) вставляется в розетку с правой стороны. Убедитесь, что цвета каждой вилки совпадают с соответствующими этикетками на вашем прицепе!

Когда все подключено, включите двигатель и убедитесь, что все работает правильно.

Какой цвет шлифован на 7-контактном прицепе?

При подключении разъема к 7-контактному прицепу провод заземления обычно имеет зеленый цвет. Это провод, который подключен к раме прицепа.

Можете ли вы преобразовать 4-контактный прицеп в 7-контактный?

Многие люди имеют 4-контактный прицеп и мечтают преобразовать его в 7-контактный. К сожалению, это не всегда возможно. Форд спроектировал свои прицепы таким образом, что их нельзя было легко переоборудовать.

Если вы хотите преобразовать свой 4-контактный прицеп в 7-контактный, вам сначала необходимо отсоединить проводку от прицепа. Это можно сделать, открутив винты, удерживающие жгут проводов на месте. После того, как проводка удалена, вам нужно будет отсоединить провода и заново подключить прицеп в 7-контактной конфигурации.

Как подключить 7-контактную вилку прицепа с 5 проводами?

Если у вас есть 7-контактная вилка для прицепа и вы хотите подключить к ней 5 проводов, вот как это сделать:

1. Зачистите концы черного, коричневого, красного, зеленого и желтого проводов. Теперь у вас должно быть 4 провода.

2. Скрутите каждую проволоку вокруг болта, пока они не будут надежно закреплены. Следите за тем, чтобы цвета чередовались.

3.подсоедините черный провод к белому проводу вилки. Подсоедините коричневый провод к зеленому проводу вилки. Подсоедините красный провод к синему проводу на вилке. Подсоедините желтый провод к черному проводу вилки.

Заключение

Схемы подключения 7-контактного прицепа Ford поначалу могут показаться немного запутанными, но при наличии некоторого понимания и справочного материала вы сможете без проблем подготовить свой автомобиль к буксировке. На приведенной ниже схеме показана базовая схема 7-контактного разъема прицепа Ford и порядок использования каждого провода.

Распиновка гнезда фаркопа, контакты 7, 13 и 15

Многие автомобилисты имеют в своем хозяйстве прицепы для перевозки крупногабаритных грузов. В соответствии с действующими Правилами дорожного движения любое буксируемое транспортное средство (ТТС) должно быть оборудовано исправными фарами. Прицеп подключается к бортовой сети автомобиля через вилку и розетку. Для синхронизации сигналов обоих автомобилей предусмотрена универсальная схема подключения прицепа и распиновка розетки фаркопа.

Contents

• 1 Types of connectors and wiring diagrams
• 2 Ways to connect a towbar socket
• 3 Diagrams of different types of sockets
  • 3.1 7-pin plug pinout
  • 3.2 13 pin plug pinout
  • 3.3 Назначение контактов 15-контактной вилки
• 4 Схемы прямого подключения
• 5 Пошаговое подключение к машине

Типы разъемов и схемы подключения

Автомобильные электромеханические вилки бывают нескольких типов, в том числе:

• 7-контактный;
• 13-контактный;
• 15-конт.

В некоторых автомобилях США используются четырехконтактные разъемы.

Розетки Semipin могут быть европейского или американского дизайна. В России чаще всего используется европейская распиновка. Данная схема подключения розетки для прицепа не сложная, поэтому большинство автомобилистов делают ее самостоятельно.

Провода крепятся к штырям с помощью винтов. Нумерация контактов разъема фаркопа — по часовой стрелке, а в разъеме на прицепе — против часовой стрелки. Обе части разъема имеют разные типы контактов — гнезда и штыри. Это сделано для обеспечения безопасности при подключении розетки к прицепу в темное время суток.

Способы подключения розетки фаркопа

Возможны 2 способа стыковки проводки автомобиля и прицепа:

• обычный;
• универсальный.

Штатное подключение используется, если в автомобиле предусмотрена специальная розетка, предназначенная для этой цели. Автолюбителю нужно только соединить вилку и розетку. Если последний отсутствует, необходимо состыковать проводку гнезда фаркопа с фишкой, подходящей к штатному гнезду. При этом водитель не вмешивается в электрические схемы автомобиля.

В автомобилях с заводским разъемом схему распиновки можно найти в инструкции по эксплуатации. Такой вариант подключения касается некоторых моделей иномарок. В большинстве случаев подключение розетки фаркопа на отечественный автомобиль осуществляется универсальным (прямым) способом.

В моделях автомобилей, не имеющих бортового компьютера, работа сводится к подключению проводов выхода фаркопа к жгуту проводов одного из блоков задних фонарей. Соединение можно выполнить с помощью специальных зажимов или использовать пайку. Последний способ менее трудоемкий, а соединение проводов более прочное.

Если задние фонари вашего автомобиля управляются бортовым компьютером, вы не сможете осуществить простое прямое подключение, так как электроника автомобиля будет выдавать ошибку при увеличении нагрузки при включении света. Этого можно избежать, выполнив соединение с согласующим устройством. Тогда соответствующие сигналы на светотехническое оборудование будут поступать не с клемм лампового блока, а с установленного электронного устройства. При таком способе подключения бортовая электроника не видит электрооборудование прицепа.

Схемы розеток разных типов

На отечественных автомобилях чаще всего устанавливаются электрические разъемы на 7 контактов. Они передают все сигналы от автомобиля к BTS. Если вместо грузового прицепа необходимо подключить прицеп, используется 13-контактный разъем. Для электропроводки (распиновки) использовать многожильные провода в двойной изоляции с сечением жилы не менее 1,5 мм². Для предохранения жгута от повреждений его помещают в гофрированный рукав.

7-контактная розетка, распиновка

Если в автомобиле нет штатного разъема для подключения прицепа, то установите купленный в магазине разъем на специальную пластину возле фаркопа. При этом распиновка делается универсальным способом. Для этого провода напрямую соединяются пайкой с соответствующими выводами контактных площадок задних фонарей.

Распиновка 7-контактной розетки выглядит следующим образом:

• 1 — левый поворот;
• 2 — фара противотуманная;
• 3 — «масса»;
• 4 — указатель поворота правый;
• 5 — фонарь заднего хода;
• 6 — стоп-сигнал;
• 7 — габаритные огни и подсветка номерного знака

На некоторых европейских автомобилях контакт задних противотуманных фар может не включаться.

Сигналы управления от поворотников берутся с обеих сторон и выводятся на розетку разными проводами. Индикацию остальных огней можно взять от одного блока задних фонарей.

Распиновка 13-контактной розетки

Большинство автомобилей импортного производства оснащены стандартными 13-контактными разъемами. Если на автомобиле нет фаркопа, в большинстве случаев устанавливается 7-контактная розетка. Когда в одном из автомобилей есть 13-контактная розетка, а в другом — 7-контактная вилка, подключение осуществляется с помощью адаптера.

В отличие от 7-контактной розетки, 13-контактная розетка имеет дополнительные 3 контакта с «массой» и 2 контакта используются для подачи питания и 12В от аккумулятора. 1 пин остался неиспользованным. Питание габаритных фонарей осуществляется по разным проводникам: каждый со своей стороны.

Для установки фаркопа на Ниву Шевроле используется штатный комплект проводов с концевыми разъемами, которые подключаются непосредственно к фишкам контактов заднего фонаря.

Распиновка 15-контактного разъема

Этот тип разъема используется для стыковки буксируемых автомобилей с тягачом в большинстве стран мира. Разъем не только обеспечивает сигнал поворотника и стоп-сигнала, но и отправляет водителю грузовика информацию о состоянии тормозных систем и управляет некоторыми механизмами АТС. В остальном распиновка аналогична 13-контактному разъему. Эти электрические разъемы используются только на грузовиках большой грузоподъемности.

Схемы прямого подключения

Данный вид подключения используется при отсутствии в ТС родной клеммной колодки. В этом случае провода подключаются непосредственно к жгуту задних фонарей. Для облегчения установки можно использовать разъемы, оснащенные штекерами для сопряжения с оптикой. С другой стороны устройства имеются провода для подключения к ответной части устройства.

Перед подключением разъема фаркопа необходимо определить место установки разъемов. Подключается к осветительному оборудованию через технологические вырезы, предназначенные для замены ламп, а вывод жгута наружу — через слив в днище багажника. В некоторых случаях схема подключения розетки на фаркоп предполагает пайку проводов. Такие соединения более долговечны.

Если вы планируете объединить два контакта, например размеры правой и левой стороны, то общий подводящий провод должен быть больше 2 мм², так как нагрузка на него увеличится. Приобрести необходимые аксессуары можно в магазине или на авторынке. Не стоит покупать разъемы и разъемы самодельные, так как это чревато возникновением короткого замыкания с дальнейшим возгоранием всей проводки.

Поэтапное подключение к машине

Перед тем, как подключить розетку к фаркопу, необходимо подготовить следующие материалы:

• разъем с крышкой;
• соединительные блоки;
Многожильный кабель с цветной изоляцией
• с сечением жилы не менее 1,5 мм²;
• Трубка защитная гофрированная;
• пластиковые хомуты.

Для автомобиля с бортовым компьютером необходимо дополнительно приобрести соответствующий блок.

Работы по подключению разъема ведутся в следующем порядке:

1. Подготовить провода необходимого сечения.
2. Снимите изоляцию и залудите концы или зажмите их в латунных втулках. Это повысит прочность соединения и предотвратит нагрев.
3. Подсоедините провода к контактам разъема.
4. Поместите полученный жгут в гофрированный рукав.
5. Прикрепите втулку к корпусу емкости.
6. Припаяйте провода к контактным площадкам согласно схеме.
7. Подсоедините последний к разъемам световой оптики обоих фонарей.
8. Уложите обвязку, закрепленную хомутами, на детали кузова и установите заглушки в технологические отверстия.

После завершения установки подключите прицеп и проверьте работу цепи. Если замечаний нет, то места возможного попадания воды в электрические части соединения заделайте силиконом. Для предотвращения окисления контактов смажьте их техническим вазелином или графитной смазкой.

Правильно выполненная распиновка и монтаж позволят быстро подключить прицеп, не тратя время на проверку правильности подключения клемм.

Статьи по теме:

Как подключить 7-контактную вилку или розетку для прицепа — блог KT

предоставлена ​​видео-демонстрация. Как правило, это один и тот же процесс со всеми брендами 7-контактных вилок или розеток для прицепов, однако в этой демонстрации мы будем использовать вилки и розетки для прицепов серии KT.

Какие инструменты потребуются для подключения 7-контактной вилки или розетки прицепа?

Прежде чем приступить к установке, мы рекомендуем иметь под рукой следующие инструменты.

• Инструмент для зачистки проводов (Код продукта KT: KTES)
• Кабелерезы/бокорезы (Код продукта KT: KT32034)
• Отвертка с крестообразным шлицем

Какой тип кабеля следует использовать для подключения 7-контактной вилки или розетки прицепа?

Код продукта: KT703M 7-контактная плоская металлическая светодиодная розетка для прицепа

Существует 2 основных типа кабелей для прицепа, которые используются для подключения прицепа: 5-жильный и 7-жильный. 5-жильный кабель не включает синий и черный кабели, которые традиционно используются для синего (электрические тормоза). На приведенной ниже диаграмме показаны дополнительные технические характеристики каждого кабеля. Необходимую длину можно легко отрезать с помощью боковых кусачек или инструмента для резки кабеля. Вы хотите убедиться, что у вас есть правильный кабель для прицепа для вашей установки и правильная длина в зависимости от длины вашего прицепа. Мы рекомендуем следующие типы тросов для прицепов:

Нажмите на таблицу, чтобы увеличить

Шаги по подключению вилки или розетки прицепа:

1. Определите, какой тип 7-контактной вилки или розетки прицепа вы используете, на приведенных ниже схемах проводки. Используйте это как руководство к тому, какой цвет провода соответствует каждой цепи.

7 -контактная схема подключения для подключения к круглой круглой прицепе

7 Схема подключения с разъемными прицепами.

.0471

7 Схема подключения крючного прицепа

7 -контактная схема подключения к круглой прицепе. Начните с зачистки концов кабеля прицепа на 5 мм с помощью инструмента для зачистки проводов. (Мы рекомендуем код: KTES – KT Easy Wire Stripper)

3. Скрутите концы кабеля, чтобы убедиться, что скрутка кабеля не отделяется.

4. Возьмите 7-контактную вилку или розетку прицепа и отвинтите крышку, снимите кабельный ввод и внешний корпус.

5. С помощью отвертки с крестообразным шлицем ослабьте, но не выкручивайте 7 винтов. Если в вашей вилке или розетке прицепа также есть седельное устройство, удалите его с помощью отвертки с крестообразным шлицем.

6. Соедините каждый цветной провод с соответствующей цепью (в соответствии с приведенной выше схемой подключения) и поместите конец провода под соответствующий винт. Затяните винты, удерживая кабель на месте.

7. Если в вашей вилке или розетке прицепа используется опорное устройство (устройство, удерживающее проводку), замените опорное устройство и затяните винты для фиксации кабеля с помощью отвертки с крестообразным шлицем.

8. Замените кабельный ввод, замените вилку или разъемы прицепа на внешний корпус и затяните резьбовую крышку. Убедитесь, что все винты затянуты.

Ваш 7-контактный штекер прицепа теперь подключен и готов к использованию.

См. ниже полную видеодемонстрацию «Как подключить 7-контактную вилку или розетку прицепа». В этой демонстрации мы используем прозрачную вилку для прицепа KT, однако процесс подключения точно такой же, как и для любой другой вилки для прицепа.

Вас также могут заинтересовать светодиодные аксессуары для прицепов KT Ассортимент:

KT предлагает различные светодиодные аксессуары для прицепов, которые помогают обнаруживать неисправные системы электропроводки прицепа.

No related posts.
