Сцепление принцип работы: Что такое сцепление: типы и основные функции

Содержание

Устройство сцепления автомобиля — из чего состоит и как работает

Трансмиссия служит для передачи крутящего момента от двигателя на ведущие колеса и изменения величины крутящего момента. Расскажем про устройство сцепления автомобиля — из чего состоит и как работает.

Для чего нужно

Сцепление машины нужно для передачи крутящего момента от маховика коленвала двигателя к первичному валу коробки передач. Оно позволяет водителю кратковременно прерывать передачу крутящего момента, отделяя двигатель от трансмиссии, а затем плавно их соединять. Состоит из привода и механизма.

Привод выключения

Когда в машине надо передать усилие от водителя к некому механизму (тормоза, коробка передач), то существует привод механизмов.

Представьте ситуацию, необходимо постоянно что-то закрывать и открывать. Для передачи усилия на расстоянии по «открыванию» и «закрыванию» двери, придется применить палку или дистанционное управление. Пусть будет палка, привязанная веревками одним концом к вашей руке, а другим к ручке двери.Сцепление принцип работы: Что такое сцепление: типы и основные функции

Тогда палка с веревками является «приводом», который передаст усилие на расстоянии.

В автомобиле каждый механизм имеет свой привод, посредством которого приводится в действие. Он может состоять из большого количества отдельных узлов и деталей, бывает механическим, гидравлическим.

Схема гидравлического привода выключения сцепления. 1 — коленчатый вал; 2 — маховик; 3 — ведомый диск; 4 — нажимной диск; 5 — кожух; 6 — нажимные пружины; 7 — отжимные рычаги; 8 — нажимной подшипник; 9 — вилка выключения; 10 — рабочий цилиндр; 11 — трубопровод; 12 — главный цилиндр; 13 — педаль; 14 — картер; 15 — шестерня первичного вала; 16 — картер коробки передач; 17 — первичный вал коробки передач.

Привод выключения (гидравлического типа) состоит из:
  • педали;
  • главного и рабочего цилиндра;
  • вилки выключения;
  • нажимного подшипника;
  • трубопроводов.
При нажатии на педаль сцепления, усилие ноги водителя через шток и поршень, передается жидкости, которая передает давление от поршня главного цилиндра на поршень рабочего.Сцепление принцип работы: Что такое сцепление: типы и основные функции Далее шток рабочего цилиндра перемещает вилку выключения и нажимной подшипник, передающий усилие на механизм сцепления. Когда водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции. В гидравлическом приводе применяется тормозная жидкость. Перед заменой в бачке, стоит прочитать, что написано на этикетке. А разрешается ли её смешивать с жидкостью, которая залита в гидроприводе? Как правило, да, но существуют жидкости, которые не подлежат смешиванию.

На переднеприводных авто используется механический привод, где рычаг сцепления связана с вилкой выключения с помощью металлического троса.

Механизм сцепления

Представляет устройство, в котором происходит передача крутящего момента за счет работы сил трения. Он позволяет кратковременно разъединять двигатель и коробку передач, а затем плавно их соединять. Его элементы заключены в картер, который крепится к мотору. Он состоит из:
  • картера и кожуха,
  • ведущего диска (которым является маховик двигателя),
  • нажимного диска с пружинами,
  • ведомого диска с износостойкими накладками.Сцепление принцип работы: Что такое сцепление: типы и основные функции
Ведомый диск постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе вращается при работе двигателя. Но только, когда водитель не трогает педаль сцепления, независимо едет или стоит на месте автомобиль.

Для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами к вращающемуся маховику, т.е. — включить сцепление. Это сложная задача, т.к. угловая скорость вращения маховика составляет 20 — 25 оборотов в секунду, а скорость вращения ведущих колес – ноль.

Сцепление включено

Как это сделать? Надо всегда правильно отпускать педаль сцепления — в три этапа.


На первом этапе — приотпускаем педаль, т.е. даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а автомобиль потихоньку ползти.Сцепление принцип работы: Что такое сцепление: типы и основные функции Второй этап – удерживаем ведомый диск от какого-либо перемещения. Т.е. на две — три секунды удерживаем педаль сцепления в средней позиции, чтобы скорость вращения маховика и диска уравнялись. Машина увеличивает скорость движения.

Тритий этап — маховик вместе с нажимным и ведомым дисками вращаются вместе без проскальзывания и с одинаковой скоростью, передавая крутящий момент к коробке передач и далее на ведущие колеса машины. Это соответствует состоянию – включено, автомобиль едет. Теперь остается полностью отпустить педаль и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет.

Для выключения сцепления водитель нажимает на педаль. При этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Сцепление выключено

Действия водителя по выключению — включению сцепления в течение поездки повторяются много раз.Сцепление принцип работы: Что такое сцепление: типы и основные функции Освоив работу с педалью в три этапа, позже это войдет в привычку, которая обеспечит плавность хода автомобиля.

Сцепление. Принцип работы, признаки неисправности и особенности замены

Как работает

Правильно выжимать педаль сцепления начинающих водителей учат в автошколах. Но даже после получения прав далеко не все представляют, что при этом происходит, каков принцип действия сцепления и зачем оно вообще нужно.

Сцепление по сути является посредником между двигателем автомобиля и коробкой переключения передач. В упрощенном виде его работа выглядит следующим образом.

Двигатель вырабатывает крутящий момент, который передается на маховик. Если к вращающемуся маховику прижать диск сцепления, тот также начнет крутиться за счет силы трения. Диск, в свою очередь, передает вращение первичному валу коробки передач.

В корзине сцепления имеется мощная диафрагменная пружина. Именно она и прижимает диск к маховику.Сцепление принцип работы: Что такое сцепление: типы и основные функции

Надавливая на педаль сцепления, водитель воздействует на выжимной подшипник, который насажен на ось первичного вала и может свободно перемещаться по ней.

Подшипник давит на диафрагму пружины и та ослабляет свое прижимное действие на диск сцепления. В итоге диск отходит от маховика, а крутящий момент прекращает передаваться от двигателя на коробку передач.

Первичный вал КПП перестает вращаться, и теперь можно производить переключение передач, чтобы ввести в зацепление шестерни первичного и вторичного вала.

После отпускания педали первичный вал снова начинает вращаться. От него вращение передается на вторичный вал и далее посредством трансмиссии — на колеса.

Конструктивные особенности

Для передачи усилия от педали на выжимной подшипник в большинстве случаев используется механический трос, электрический привод или гидравлика.

Ведомый диск сцепления выполнен из специального фрикционного композитного материала с высоким коэффициентом трения.Сцепление принцип работы: Что такое сцепление: типы и основные функции

Благодаря термостойким компонентам такой материал способен выдерживать температуру до нескольких сотен градусов.

Диск имеет пружинные пластины и фрикционные накладки, которые присоединены к нему с помощью заклепок или клея. Чаще всего используется один ведомый диск, но в некоторых системах их может быть два или больше.

В зависимости от типа трения сцепление может быть сухим или влажным. В сухом в качестве рабочей среды выступает воздух, а во влажном используется масляная ванна.

В легковых автомобилях для отведения ведомого диска от маховика двигателя обычно применяется нажимная пружина диафрагменного типа. Она может быть плоской или конусообразной. В центральной части имеется около двадцати лепестков, на которые при нажатии педали давит выжимной подшипник.

Что способствует ускоренному износу сцепления

Когда трогаетесь с места, не следует резко давить на газ. Чем выше обороты двигателя при не полностью отпущенной педали сцепления, тем сильнее изнашивается диск сцепления.Сцепление принцип работы: Что такое сцепление: типы и основные функции

В идеале трогаться лучше на одном сцеплении. При этом нажимать педаль нужно резко, а отпускать плавно.

Некоторые водители имеют привычку на красном сигнале светофора удерживать сцепление нажатым. Это снижает срок службы выжимного подшипника и нажимной пружины. Разумнее в этом случае отпустить педаль и поставить КПП на нейтралку.

Быстрому износу выжимного подшипника способствует также длительная езда с выжатым сцеплением. Чаще такое случается с неопытными водителями, которые просто забывают отпустить педаль.

Встречается еще одна вредная привычка — держать ногу на педали, слегка ее нажимая. При этом ведомый диск не достаточно плотно прижимается к маховику и может стираться из-за пробуксовки.

Признаки неисправности

Неполное выключение. При этом затруднено переключение передач, слышны скрежет, треск и другие посторонние звуки.

Пробуксовка (неполное включение).Сцепление принцип работы: Что такое сцепление: типы и основные функции  Часто сопровождается неприятным горелым запахом. Происходит из-за неплотного прилегания дисков и маховика друг к другу. Наиболее частая причина — ведомый диск замаслен или сильно стерся и стал тонким. Также проблема может быть в износе рабочей поверхности маховика, ослаблении диафрагменной пружины или заедании привода сцепления.

Рывки при включении. К этому может привести повреждение фрикционных накладок ведомого диска, его замасливание, деформация прижимной пружины, износ демпферных пружин.

Сильный гул или визг при нажатой педали. Это говорит о скором выходе из строя выжимного подшипника.

Заклинивание педали.

Может быть вызвано заеданием или обрывом троса, неисправностью рычага. В гидравлическом приводе возможна утечка жидкости.

Слишком большой рабочий ход педали. Машина начинает двигаться, только когда педаль практически полностью отпущена.

Появление хотя бы одного из этих признаков — повод для срочного обращения в автосервис.Сцепление принцип работы: Что такое сцепление: типы и основные функции Если вы будете игнорировать их, то очень скоро настанет момент, когда ваше авто просто откажется двинуться с места, а к неисправностям сцепления могут добавиться проблемы с КПП.

Как лучше менять — целиком или по отдельности

Сама по себе замена элементов сцепления не слишком сложна. Но при этом приходится снимать, а затем снова ставить на место коробку передач. Именно это является наиболее трудоемкой и дорогостоящей частью работы.

Детали сцепления имеют примерно одинаковый срок службы. Если у вас износился диск, то велика вероятность того, что в скором времени полетит выжимной подшипник, ослабнет пружина или сломается вилка включения сцепления.

Если менять каждую деталь по отдельности, то каждый раз нужно будет платить немалые деньги за монтаж / демонтаж КПП.

К тому же, комплект, в который обычно входит диск, корзина, пружина и подшипник, стоит дешевле, чем совокупность деталей, купленных по отдельности.Сцепление принцип работы: Что такое сцепление: типы и основные функции

Поэтому вывод очевидный — если у вас проблема со сцеплением, меняйте его целиком, а не каждую деталь по мере выхода из строя. В конечном итоге вы сэкономите деньги и не будете иметь лишней головной боли.

Товар из этой статьи

Как это работает: сцепление + наглядное видео

    Сцепление – это механизм в составе трансмиссии автомобиля, предназначенный для передачи крутящего момента от коленчатого вала двигателя к валу коробки переключения передач. Главной задачей сцепления является кратковременное отключение двигателя от КПП, а также плавное соединение этих агрегатов при работающем двигателе. Сцепление обеспечивает ровное «трогание» автомобиля с места, а также предохраняет детали трансмиссии от перегрузок при резком замедлении вращения коленчатого вала.



    UPD: добавлено отлично видео!










Различают следующие типы сцепления автомобиля:





 По связи ведущих и ведомых частей  По числу ведомых дисков  По приводу  По созданию нажимного усилия
 Фрикционное  Однодисковые  Механические  С периферийными пружинами
 Гидравлическое
 Двухдисковые  Гидравлические  С центральной пружиной
 Электромагнитное  Многодисковые    Центробежное
   Полуцентробежное



    Гидравлические и электромагнитные типы сцепления не получили широкого распространения ввиду сложности конструкции, поэтому в этой статье рассмотрим принцип работы и устройство наиболее распространенной конструкции однодискового фрикционного сцепления.Сцепление принцип работы: Что такое сцепление: типы и основные функции





    Устройство однодискового сцепления:



    Ведущая часть состоит из:
  • Ведущий (нажимной диск)
  • Коленчатый вал




    Ведомая часть состоит из:
  • Первичный вал КПП
  • Выжимной подшипник




     Механизм в собранном виде можно посмотреть на следующем рисунке, на котором ведомый и ведущий диски соприкасаются поверхностями с высоким коэффициентом трения.










     Ведущая часть при заведенном двигателе постоянно находится во вращении, так как жестко связана с коленчатым валом.Сцепление принцип работы: Что такое сцепление: типы и основные функции


    Сцепление включено: как видно на рисунке выше, ведущий и ведомый диски плотно прижаты друг другу, поэтому весь крутящий момент ведущей части сцепления полностью передается на ведомую (и далее на КПП, на колеса). Благодаря высокому коэффициенту трения, диски вращаются с одной скоростью и «проскальзывание» между ними отсутствует (в случае приемлемого состояния контактирующей поверхности).





    Сцепление выключено: выключение происходит при нажатии на педаль сцепления. Далее поступательное движение педали передается приводом (механическим или гидравлическим) на выжимной подшипник. Этот подшипник движется вдоль первичного вала коробки передач и упирается в ведомый диск, который срабатывает как «рычаг» (рисунок ниже), благодаря своей конструкции,  и диски выходят  из зацепления. Теперь вращение на ведомую часть сцепления не передается.














     После снятия усилия с педали сцепления, ведомый диск возвращается в исходное состояние под действием пружин.Сцепление принцип работы: Что такое сцепление: типы и основные функции Снимать ногу с педали необходимо плавно, что бы ведомый диск постепенно прижимался к ведущему — в этом случае не будет резкого толчка!




    Для плавного включения сцепления так же применено конструктивное решение на ведомом диске сцепления. Он состоит из двух частей, способных поворачиваться на малый угол относительно друг друга, благодаря пружинам. На рисунке видно, что одна часть шлицами входит в зацепление с валом коробки передач, а вторая часть диска с подвижной частью сцепления.






Чтобы закрепить материал, предлагаем Вам отличное обучающее видео про фрикционное сцепление, подготовленное еще в СССР:



Часть 1. Советуем смотреть со времени 6:50почему важно выжимать педаль сцепления до конца и как происходят удары шестерен в коробке передач (осторожно громкий звук):









 Часть 2. Про трение между дисками сцепление. Зависимости от материала и площади.
Советуем смотреть со времени 5:35 до 8:45 — рассказывают почему сцепление усложнили (как улучшили от эллементарной модели). Возможно модель старовата, зато принцип поясняет верно!









   Часть 3. Основные моменты: как включается фрикционное сцепление, как устраняется перекос в нажимном диске и как увеличили «полезный ход» педали сцепления:







Еще один наглядный ролик:









     Таков принцип работы сцепления автомобиля. Надеемся, что данная информация будет для Вас полезной. Напоследок добавим, что езда накатом при включенной передаче и нажатой педали сцепления — это верный способ быстро вывести из строя сцепление!











Устройство и принцип работы центробежного автоматического сцепления

    Что такое центробежное автоматическое сцепление? Это механическое устройство, которое автоматически, при определенных оборотах двигателя, с помощью центробежных сил соединяет вторичный вал вариатора с редуктором (желательно сначала ознакомиться с принципом работы вариатора).  Оно используется для плавного троганья мотороллера с места без каких либо ручек и педалей. Такое сцепление установлено в основном на всех типах мотороллеров, где установлен клиноременный вариатор.Сцепление принцип работы: Что такое сцепление: типы и основные функции

    Рассмотрим принцип работы автоматического центробежного сцепления с помощью рисунка:
    Вторичный вал клиноременного вариатора 2 (далее просто вал вариатора) установлен на первичном валу редуктора 4 (далее просто вал редуктора) на подшипниках 8, и благодаря этому два вала вращаются независимо друг от друга в тот момент когда мотороллер не заведен или работает на холостых оборотах.
    На валу вариатора установлена пластина 2 к которой крепятся колодки 3 (с помощью втулок 7) с приклеенными к ним асбестовыми накладками 5. Колодки прижимаются под действием пружин 6 в направлении к центру вала вариатора. При определенных оборотах двигателя, под воздействием центробежных сил, пружины разжимаются и колодки 3 начинают двигаться в направлении, указанном стрелками с буквой С. При этом накладки 5 плавно прижимаются к диску 1, который жестко прикручен к валу редуктора 4, вал редуктора соединяется с валом вариатора и они начинают вращаться синхронно.

    Как же получается так, что мотороллер плавно трогается с места? Очень просто.Сцепление принцип работы: Что такое сцепление: типы и основные функции На оборотах двигателя, при которых мотороллер только начинает трогаться с места, сила С показанная стрелками на рисунке еще не велика, поэтому колодки проскальзывают (трутся) по диску 1, и он начинает вращаться, но еще с меньшей скоростью чем вал вариатора. С увеличением оборотов, когда эта сила возрастает, проскальзывание плавно уменьшается и наступает момент, когда колодки 3 с накладками 5 прижимаются так сильно, что сцепляются жестко и обороты вторичного вала вариатора 2 беспрепятственно передаются редуктору 4 и становятся равными.
    Дальше вступает в работу редуктор, но об этом уже другая статья…

Принцип работы КПП с двойным сцеплением (коробка передач DSG)

Многие знают, что существует два основных типа коробок передач: механическая ( переключение передачи с помощью нажатия педали сцепления и перемещения рычага переключения передач) и автоматические ( режим выбирается автоматически, задействованы муфта сцепления, конвертор и набор планетарной передачи).Сцепление принцип работы: Что такое сцепление: типы и основные функции

Трансмиссия DSG

Но появилось нечто среднее, вобравшее в себя только самое лучшее двух коробок- КПП с двойным сцеплением или полу-автоматическая коробка (механическая коробка передач без сцепления и автоматизированная механическая коробка передач). В мире гоночных автомобилей полуавтоматы, такие как секвентальные механические коробки, используются уже многие годы.

Но в мире серийных автомобилей то, что называют КПП с двойным сцеплением или КПП прямого переключения можно считать новинкой. Эта статья посвящена принципам работы КПП с двойным сцеплением. Также мы попытаемся сравнить ее с другими видами коробок и выясним почему же некоторые считают ее трансмиссией будущего.

Принципы работы традиционной механической КПП

КПП с двойным сцеплением вобрала в себя достоинства двух механических коробок. Чтобы понять, что это означает, мы рассмотрим принципы работы обычной механической КПП. Прежде чем переключить передачу с помощью рычага переключения передач, водитель нажимает педаль сцепления.Сцепление принцип работы: Что такое сцепление: типы и основные функции Которая отсоединяет двигатель от коробки передач и прекращает подачу силового потока к коробке. Когда водитель выбирает нужную передачу с помощью рычага, зубчатая муфта перемещается от одной шестерни к другой (шестерни разного размера).

Синхронизаторы выравнивают скорость вращения муфты, после чего передача безударно включается. После того, как шестерня пришла в движение, водитель отпускает педаль сцепления, происходит повторное соединение двигателя с трансмиссией и посылает крутящий момент на колеса. Таким образом, в обычной механической коробке передач, непрерывный поток мощности не передается от двигателя к колесам. Вместо этого подача мощности изменяется от включенного до выключенного состояния во время переключения передач, вызывая «толчок переключения передачи» или «прерывание крутящего момента».

Если у водителя мало опыта, то каждое такое переключение передач может стать привести к тому, что пассажиров начнет «кидать» вперед и назад. КПП с двойным сцеплением, напротив, использует два сцепления, но педаль сцепления отсутствует.Сцепление принцип работы: Что такое сцепление: типы и основные функции Сложная электроника и гидравлика контролируют сцепления ( как в стандартной автоматической коробке передач). В КПП с двойным сцеплением сцепления функционируют автономно. Одно сцепление контролирует нечетные передачи (первую, третью, пятую), а другое — четные (вторую, четвертую и шестую). Благодаря такому распределению, передачи можно менять без прерывания потока мощности от двигателя к трансмиссии.

Принцип работы: Валы КПП с двойным сцеплением

Двойной вал — сердце КПП с двойным сцеплением. В отличие от обычной механической коробки, у которой все шестерни находятся на одном входном валу, в КПП с двойным сцеплением четные и нечетные передачи располагаются на разных валах. Как такое возможно, спросите вы? А дело все в том, что внешний вал сделан полым, что позволяет расположить в нем внутренний вал. Внешний полый вал питает вторую и четвертую передачи, в то время как внутренний вал — первую, третью и пятую.

Диаграмма ниже показывает устройство обычной пятиступенчатой КПП с двойным сцеплением.Сцепление принцип работы: Что такое сцепление: типы и основные функции

Обратите внимание, что одно сцепление контролирует вторую и четвертую передачи, а другое независимое сцепление — первую, третью и пятую, что позволяет молниеносно переключить передачу и поддерживать постоянный поток мощности. Стандартная механическая коробка передач не может этого, поскольку один вал рассчитан как для четных, так и для нечетных передач.

Многодисковые сцепления

Поскольку КПП с двойным сцеплением похожа на автоматическую, вы можете подумать, что ей требуется конвертер, который как и в автоматической коробке переносит крутящий момент от двигателя к трансмиссии. На самом деле, он ей не нужен, поскольку вместо него используется многодисковые сцепления. Для уменьшения трения и ограничения выделяющегося тепла, детали сцепления погружены в смазочно-охлаждающие жидкости, такой вид сцепления называют «мокрым». Некоторые производители при разработке КПП с двойным сцеплением используют сухие сцепления, как на механической трансмиссии, хотя на всех современных автомобилях установлено мокрое.Сцепление принцип работы: Что такое сцепление: типы и основные функции

Как и конвертер, многодисковые сцепления используют гидравлическое давление для включения. Когда сцепление включено, гидравлическое давление внутри поршня разжимает пружины, что приводит прижиманию набора дисков сцепления к фиксированной пластине давления. Фрикционные диски имеют зубцы, такого же размера и такой же формы, что и пазы барабана сцепления.

В свою очередь барабан соединен с набором шестерней, которые получают крутящий момент. КПП с двойным сцеплением Audi использует как малые витые пружины, так и большие диафрагмовые пружины в многодисковых сцеплениях. При разъединении сцепления, давление жидкости внутри поршня снижается. Это заставляет пружины поршня сжиматься, давление набора дисков и пластины давления ослабевают.

Плюсы и минусы КПП с двойным сцеплением

Надеемся, вам становится понятным, почему КПП с двойным сцеплением отождествляют с автоматизированной механической. В принципе, КПП с двойным сцеплением ведет себя как стандартная механическая: у нее есть входной и промежуточный валы для размещения шестерен, синхронизаторы и сцепление.Сцепление принцип работы: Что такое сцепление: типы и основные функции Единственное, чего у нее нет, так это педали сцепления, поскольку функцию педали выполняют компьютеры, соленоиды и гидравлика.

Ощущение езды — одно из многих преимуществ КПП с двойным сцеплением. Передачи вверх занимают около 8 мс, что обеспечивает самое динамичное ускорение. Она способствует плавному разгону, без толчков, которые сопровождают переключение передач с помощью ручных и даже некоторых автоматических коробок. Такая КПП дает водителям возможность выбора: контролировать ли переключение передач самому или позволить компьютеру выполнить всю работу.

Возможно, наиболее убедительным преимуществом КПП с двойным сцеплением является экономия топлива. Непрерывный поток мощности от двигателя к трансмиссии существенно повышает эффективность использования топлива. Некоторые эксперты считают, что шестиступенчатая КПП с двойным сцеплением может увеличить топливную эффективность до 10% ( по сравнению с обычной пятиступенчатой автоматической). Многие производители автомобилей заинтересованы в такой коробке, но некоторые опасаются дополнительных расходов, связанных с изменением производственных линий по установке нового типа КПП.Сцепление принцип работы: Что такое сцепление: типы и основные функции

Это может привести к повышению цены на автомобиль, что в свою очередь скажется на продажах. Кроме того, производители вкладывают огромные средства в альтернативные решения. Одним таким решением является бесступенчатая КПП (CVT). Коробка CVT является одним из видов автоматической КПП, который использует подвижную систему шкивов и ремень или цепь для реализации бесконечного множества передаточных соотношений на широком диапазоне оборотов. Бесступенчатые КПП тоже уменьшают толчки при переключении передачи и значительно повышают топливную экономичность.

Но такая коробка не может справиться с большим крутящим моментом автомобилей с высокими динамическими характеристиками. КПП с двойным сцеплением не имеют таких проблем и идеально подходят для автомобилей с высокими динамическими характеристиками. В Европе механической коробке отдается предпочтение из-за экономичности. Некоторые предполагают, что автомобили с КПП с двойным сцеплением «захватят» 25 процентов рынка. К 2012 году лишь один процент автомобилей, произведенных в Западной Европе, будет оснащен бесступенчатой КПП.Сцепление принцип работы: Что такое сцепление: типы и основные функции Сейчас мы вспомним историю КПП с двойным сцеплением.

КПП с двойным сцеплением: Прошлое, Настоящее и Будущее

Эту коробку изобрел пионер автомобилестроения Adolphe Kégresse, больше известный изобретением полугусеничных машин, оснащенных резиновыми гусеницами, которые помогают ездить по различным формам рельефа. В 1939 году Kegresse сформулировал идею КПП с двойным сцеплением, которую он надеялся воплотить в легендарном Citroen Traction. К сожалению, неблагоприятные условия бизнеса не позволили претворить идею в жизнь.

Audi и Porsche взяли эту концепцию на вооружение, хотя ее применение было ограничено гоночными автомобилями. Гоночные автомобили 956 и 962C снабжались Porsche Dual Klutch или PDK. В 1986 году Porsche 962 выиграл гонку Monza 1000 километров World Sports Prototype Championship race, это была первая победа автомобиля оснащенного PDK, полуавтоматической переключаемой лепестками на руле трансмиссии). Компания Audi также вошла в историю в 1985 году, когда Quattro Sport S1 с КПП с двойным сцеплением выиграл Pikes Peak Hill climb, гонке с подъемом на высоту 4300 метра.Сцепление принцип работы: Что такое сцепление: типы и основные функции

Volkswagen стал пионером в применении КПП с двойным сцеплением, применив технологию компании BorgWarner DualTronic. Такие европейские автомобили как Volkswagen Beetle, Golf, Touran и Jetta, а также Audi TT и A3, Skoda Octavia и Seat Altea, Toledo и Leon оснащены такой коробкой. Ford является вторым крупнейшим производителем, применившим технологию КПП с двойным сцеплением, разработанную европейским Ford и совместного предприятия Getrag-Ford.

Они продемонстрировали Powershift System, шестиступенчатую коробку с двойным сцеплением в 2005 году на Франкфуртском Международном шоу. Серийный автомобиль, использующий первое поколение Powershift был выпущен около двух лет назад.

Источник: Авто Релиз.ру.

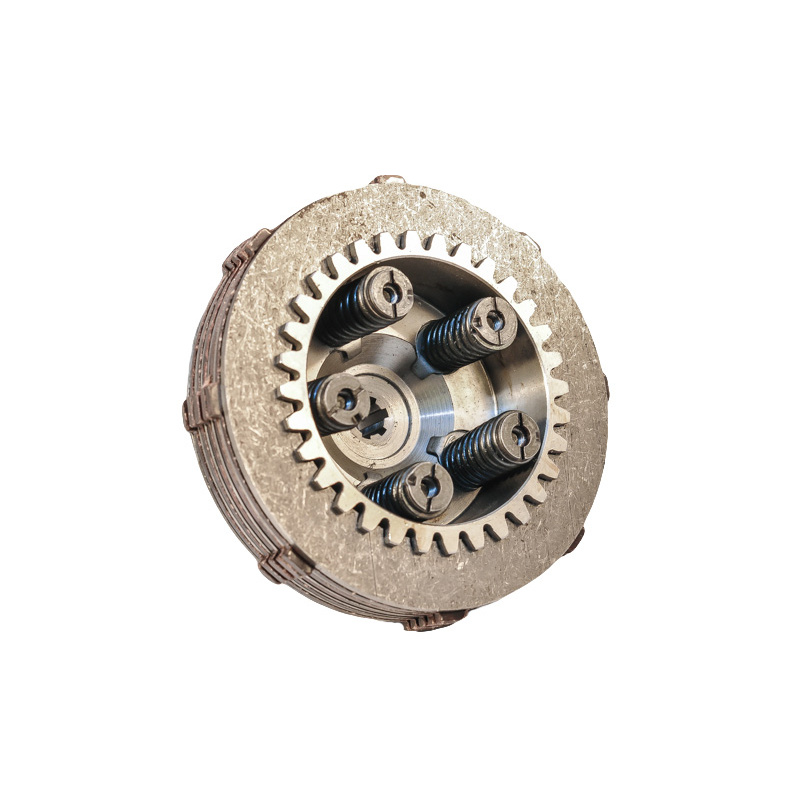

Сцепление мопеда, принцип работы, пошаговый ремонт, основные поломки сцепления мопеда

  • Facebook
  • Twitter
  • Мой мир
  • Вконтакте
  • Одноклассники
  • Google+
  • LiveJournal
  • Сцеплением оборудовано каждое механическое транспортное средство.Сцепление принцип работы: Что такое сцепление: типы и основные функции Сцеплением называется такой механизм,  в основе работы которого находится действие силы трения скольжения. Данному механизму в функционировании транспортного средства в целом отводится достаточно значительное место, поскольку благодаря сцеплению передается крутящий момент от двигателя к колесам, а также переключаются передачи, гасятся крутильные колебания, трансмиссия на короткий промежуток времени отсоединяется от маховика двигателя. Как правило, сцепление является частью трансмиссии транспортных средств. На трансмиссию возложена ответственная миссия подключения или отключения соединения двигателя и коробки передач. Автором разработки первого в автомобильном мире сцепления является Карл Бенц.

    Виды сцепления

    Сцепления абсолютно всех транспортных средств работают по одному и тому же принципу – на несколько ведущих или ведомых дисков воздействует сила трения, что и позволяет транспортному средству сдвинуться с места.

    Так, сцепление мопеда разделяют на два вида:

    • сухие.Сцепление принцип работы: Что такое сцепление: типы и основные функции
    • мокрые, т.е. те, для работы которых необходимо наличие масляной ванны.

    Кроме этого, сцепления также разделяются по количеству ведомых дисков:

    • однодисковые или двухдисковые;
    • многодисковые.

    Как правило, первый вариант дискового сцепления всегда является сухим. А вот для работы многодискового сцепления необходима масляная ванная, которая является общей и для коробки передач.

    Принцип работы сцепления

    Таким образом, к основным конструктивным элементам сцепления относятся ведущие и ведомые диски, пружины, а также механизмы привода. Сухие однодисковые или двухдисковые сцепления имеют связь ведущих дисков с маховиком. Для правильной работы дисков второго типа сцепления необходима корзина сцепления мопеда, в которую и помещаются диски. Корзину еще называют кожухом, который приводится в движение посредством первичной передачи. Для того, чтобы увеличить трение дисков, на их рабочие части наносится специальный фрикционный материал.Сцепление принцип работы: Что такое сцепление: типы и основные функции Зачастую бывает так, что для изготовления нескольких дисков одного вида используется высокопрочная пластмасса.

    Роль коленвала

    Коленвал ередает крутящий момент к коробке передач посредством работы включенного сцепления. Это обусловлено тем, что в данном случае диски сцепления, как ведущие, так и ведомые, находятся в плотно прижатом состоянии к друг другу с помощью пружин.

    Если пилот воздействует силой на расположенный на руле рычаг мопеда, который выключает сцепление, то тем самым он оказывает влияние на привод (механический или гидравлический). Работа данного привода заключается в следующем – он перемещает шток или подшипник выключения сцепления, который и разъединяет диски сцепления между собой. Таким образом, диски перестают сильно тереться друг с другом, в результате чего  крутящий момент прекращает передаваться от коленвала к коробке передач.

    Большая часть мопедов оборудована сцеплением, управление которым осуществляется вручную путем воздействия на рычаг, расположенный на левой рукоятке руля.Сцепление принцип работы: Что такое сцепление: типы и основные функции Однако, есть и такие модели, которые оборудованы автоматическим сцеплением. В случае последнего, то рычага на руле нет, двигатель с трансмиссией соединяется и разъединяется путем работы центробежного автомата. В подобных конструкциях частота вращения коленвала двигателя выступает в качестве задающего параметра. Стоит отметить, что коробкой-автоматом очень часто оборудуются мопеды, а также скутеры в сочетании с клиноременным вариатором.

    Таким образом, сцепление выполняет крайне важную функцию в работе и передвижении транспортного средства. Оно требует, как и все остальные детали, тщательного ухода и своевременной регулировки и замены. Однако, каким бы хорошим уход за сцеплением не был, все же наступает момент, когда приходит необходимость его отрегулировать или же вовсе поменять. Замена сцепления осуществляется в тех случаях, когда для этого есть совершенно конкретные показания или же когда регулировка не помогла.

    Основные поломки сцепления

    Регулировку сцепления необходимо произвести, если:

    1. Сцепление проскальзывает.Сцепление принцип работы: Что такое сцепление: типы и основные функции Это происходит в момент включения двигателя ножным стартером, в результате чего мопед не заводится.
    2. Мопед начинает двигаться в момент, когда выжимается сцепление, включается первая передача и пилот начинает газовать;
    3. При включении повышенной передачи и педали газа «в пол», слышится сильный рев мотора, его обороты растут, однако, скорость мопеда не увеличивается.

    Пошаговый ремонт сцепления мопеда

    Регулировка сцепления процесс трудоемкий, однако, не настолько сложный. С этим способен справится даже новичок. Итак, чтобы отрегулировать сцепление необходимо последовательно и внимательно выполнить несколько пунктов.

    1. Поставить мопед на центральную ножку;
    2. Найти хромированную крышку двигателя, которая распложена с правой стороны, и открутить ее;
    3. Когда крышка будет снята, появится доступ к регулировочному винту и фиксирующей контргайке;
    4. Для начала следует чуть ослабить контргайку, после чего с помощью шлицевой отвертки ее следует открутить до момента, пока она сможет свободно и беспрепятственно вращаться;
    5. Теперь необходимо закрутить регулировочный винт до того момента, пока он не упрется в препятствие и станет закручиваться с легким усилием.Сцепление принцип работы: Что такое сцепление: типы и основные функции Данное положение является правильным;
    6. Теперь ничего больше не остается, кроме как зафиксировать этот болт от поворачиваний отверткой;
    7. После этого следует затянуть контргайку;
    8. Находим на тросике сцепления болт и закручиваем его до упора. Таким образом сцепление расслабляется;
    9. После выполнения данной процедуры следует завезти мопед и включить первую передачу. При этом не забываем, что мопед остается на центральной ножке, чтобы заднее колесо было на весу. Колесо начнет крутиться;
    10. Теперь нужно найти такое положение, которое позволит во время выжима сцепления остановить крутящее колесо рукой или ботинком. Если колесо получилось остановить таким образом, то работа по регулировке сцепления мопеда закончена. Если колесо продолжает крутиться и остановить его не получается, то следует выполнить пункт, описанный ниже;
    11. Необходимо изменить  местоположение регулировочного вина. Для этого понадобится из инструментов все та же отвертка.Сцепление принцип работы: Что такое сцепление: типы и основные функции
    12. Когда желаемый результат получен, и колесо возможно остановить рукой или ботинком, нужно закрутить контргайку и вернуть обратно хромированную крышку;
    13. Завершающим этапом является выкручивание болтика, расположенного на тросе сцепления, до момента, чтобы ручка сцепления имела свободный ход в 1 см.

    Устройство автомобиля: принципы работы сцепления

    Расположение сцепления в автомобиле Если Вы водите автомобиль с механической коробкой, то, вероятно, Вы будете удивлены, узнав, что в машине несколько сцеплений. И в машинах с АКПП также есть сцепления. На самом деле, сцепления используются во многих знакомых нам устройствах. В беспроводных дрелях есть сцепление, в бензопилах установлено центробежное сцепление, даже в некоторых игрушках йо-йо есть сцепление.

    В этой статье мы расскажем о том, зачем нужно сцепление, как оно работает в автомобиле, а также о том, где еще используется сцепление.Сцепление принцип работы: Что такое сцепление: типы и основные функции

    Сцепление — довольно полезное устройство с двумя вращающимися валами. Один из валов обычно приводится в действие двигателем или шкивом, а второй приводит в действие другой механизм. В дрелях, например, первый вал приводится в движение электродвигателем, а второй вращает патрон. Задача сцепления — соединять эти два вала, чтобы они вращались с одной скоростью, и разъединять, чтобы они вращались с разной скоростью.

    В автомобиле сцепление необходимо, т.к. двигатель вращается постоянно, а колеса — нет. Для того чтобы при каждой остановке не приходилось глушить двигатель, необходимо каким-то образом разъединять колеса и двигатель. Сцепление позволяет мягко соединить вращающийся двигатель и неподвижную трансмиссию, плавно «притирая» валы.

    Для того чтобы понять, как работает сцепление, необходимо знать, что такое сила трения, которая определяет, насколько тяжело обеспечить скольжение одного объекта по другому. На любой поверхности есть неровности, даже на самой гладкой можно разглядеть микроскопические неровности, которые обуславливают коэффициент трения.Сцепление принцип работы: Что такое сцепление: типы и основные функции Чем сильнее неровности, тем труднее одному объекту скользить по другому.

    Сцепление работает благодаря трению диска сцепления и нажимного диска. Далее мы подробно рассмотрим устройство сцепления.

    Нажимной диск, диск сцепления и сила трения

    В автомобильном сцеплении нажимной диск соединен с двигателем, а диск сцепления — с трансмиссией.

    Когда вы отпускаете педаль сцепления, пружины прижимают нажимной диск к диску сцепления. Таким образом, соединяются двигатель и ведущий вал трансмиссии, и они вращаются с одинаковой скоростью.

    Сила, которую может удержать сцепление, зависит от трения между нажимным диском и диском сцепления, а также от силы нажатия пружин на нажимной диск.

    Как работает сцепление

    Когда Вы выжимаете педаль сцепления, трос или гидравлический поршень толкают вилку, которая двигает выжимной подшипник к диафрагменной пружине. Лепестки диафрагменной пружины прогибаются, а наружный край пружина отходит от нажимного диска, освобождая его.Сцепление принцип работы: Что такое сцепление: типы и основные функции Передача крутящего момента от двигателя на трансмиссию прерывается.
    Диск сцепления Обратите внимание на пружины, расположенные на диске сцепления. Эти пружины предназначены для того чтобы поглощать трансмиссионные удары, возникающие, если резко бросить сцепление.

    Такая конструкция работает стабильно, однако могут возникнуть некоторые проблемы. Далее мы расскажем о проблемах, связанных со сцеплением.

    Распространенные проблемы сцепления

    В 1950-е — 1970-е гг. приходилось менять сцепление каждые 80 000 — 100 000 км. Ресурс современных сцеплений составляет более 130 000 км при правильной эксплуатации и обслуживании. В противном случае, сцепление может выйти из строя на 55 000 км. У перегруженных грузовиков и буксирующих тяжелые грузы тягачей могут возникнуть проблемы даже с новым сцеплением.

    Основная проблема заключается в износе фрикционного материала диска. Фрикционный материал на диске сцепления схож с фрикционным материалом тормозных колодок — со временем он стирается.Сцепление принцип работы: Что такое сцепление: типы и основные функции При износе большей части фрикционного материала диск начинает проскальзывать, и сцепление не передает мощность от двигателя на колеса.

    Износ сцепления происходит только при вращении дисков с разной скоростью. Когда диски прижаты друг к другу, фрикционный материал удерживает диски, и они вращаются с одинаковой скоростью. Износ происходит, если диск сцепления проскальзывает по нажимному диску. Но если Вы водите с частым просказыванием сцепления, износ проходит намного быстрее.

    Проблемы со сцеплением также могут возникнуть, если диск сцепления не может оторваться от нажимного диска. Если сцепление выжато не до конца, оно продолжает вращать ведущий вал. Это может привести к включению передачи «с хрустом» или заклиниванию передач. Это может произойти по следующим причинам:

    • Трос сцепления растянут или поврежден — Для эффективной работы кабеля требуется достаточное натяжение.
    • Протекание или износ главного/рабочего цилиндра сцепления — Протечка не позволяет обеспечить достаточное давление.Сцепление принцип работы: Что такое сцепление: типы и основные функции
    • Воздух в гидравлическом трубопроводе — Воздух влияет на работу гидравлики, т.к. занимает пространство и не позволяет обеспечить достаточное давление.
    • Неправильно установленный рычаг педали сцепления — Передает слабое усилие на трос или главный цилиндр гидравлической системы.
    • Несовместимость деталей сцепления — Не все детали, представленные на послегарантийном рынке, подходят для Вашего автомобиля.
    Тугое сцепление — еще одна распространенная проблема. Для полного выключения сцепления требуется определенное усилие. Слишком тугая педаль сцепления может свидетельствовать о неисправности. Причин может быть несколько: заел рычаг педали, трос, поперечный валик или подшипник вилки сцепления. Иногда износ уплотнений и затор в гидравлической системе могут привести к тому, что педаль сцепления становится тугой. Еще одна частая проблема — это износ выжимного подшипника, который также называют подшипник выключения сцепления.Сцепление принцип работы: Что такое сцепление: типы и основные функции Этот подшипник надавливает на лепестки диафрагменной пружины нажимного диска. Если Вы слышите неприятный звук при нажатии на педаль сцепления, это может свидетельствовать о неисправном выжимном подшипнике.

    Проверка сцепления

    Если при проверке Вы не услышите посторонний шум, то, вероятно, причина неисправности не в сцеплении. Если Вы слышите шум на холостом ходу, который пропадает при нажатии на педаль сцепления, возможно, проблема в месте контакта вилки подшипником.
    1. Заведите двигатель, поставьте автомобиль на ручной тормоз и переключитесь на нейтраль.
    2. Прислушайтесь, есть ли гул при работе двигателя на холостом ходу и не нажатой педали сцепления. Если Вы слышите шум, то, скорее всего, проблема связана с трансмиссией. Если шума нет, переходите к следующему пункту.
    3. На нейтральной передаче начинайте выжимать сцепления и прислушивайтесь. Если Вы слышите скрежет, то, скорее всего, проблема в выжимном подшипнике или в вилке.Сцепление принцип работы: Что такое сцепление: типы и основные функции Если шума нет, переходите к следующему пункту.
    4. Выжмите сцепление до конца. Если Вы слышите скрип, вероятно, неисправна втулка или управляющий подшипник.
    Далее мы рассмотрим разливные виды сцеплений, и где их используют.

    Виды сцеплений

    Компрессор автомобильного кондиционера с магнитным сцеплением В автомобиле используются различные виды сцеплений.

    Автоматическая КПП включает в себя несколько сцеплений. Эти сцепления включают и выключают планетарные передачи. Каждое сцепление приводится в действие при помощи гидравлической жидкости под давлением. При падении давления пружины разъединяют сцепление.

    В автомобильном кондиционере используется электромагнитное сцепление. Оно позволяет компрессору отключаться даже при работающем двигателе. Сцепление срабатывает при прохождении электрического тока через магнитную катушку. Если подача тока прекращается (Вы выключили кондиционер), сцепление разъединяется.

    Во многих автомобилях используются вентилятор охлаждения, работающий от двигателя.Сцепление принцип работы: Что такое сцепление: типы и основные функции Такой вентилятор управляется другим типом сцепления — вязкостной муфтой. Она срабатывает в зависимости от температуры жидкости. Муфта устанавливается на ступицу вентилятора в потоке воздуха, проходящего через радиатор. Данный тип сцепления схож с вискомуфтой, которая используется во вседорожных автомобилях. При нагревании вязкость жидкости в муфте повышается, что приводит к повышению скорости вращения вентилятора для соответствия скорости вращения двигателя. В холодном автомобиле жидкость в муфте не нагревается, и вентилятор вращается медленно, что позволяет двигателю быстрее нагреться до рабочей температуры.

    Во многих автомобилях установлены самоблокирующиеся дифференциалы или вискомуфты, которые используются для повышения сцепления с дорогой. При повороте одно колесо вращается быстрее другого, что затрудняет управление. Самоблокирующийся дифференциал срабатывает при помощи сцепления. Если одно колесо начинает вращаться быстрее других, активируется сцепление для замедления вращения.Сцепление принцип работы: Что такое сцепление: типы и основные функции Езда по лужам и по льду может привести к пробуксовке.

    В бензопилах используются центробежные сцепления для остановки цепи без необходимости глушить двигатель. Такие сцепления срабатывают автоматически посредством центробежной силы. Входной барабан соединен с коленвалом двигателя. Выходной барабан приводит в действие цепь. При повышении оборотов двигателя, фрикционные сегменты прижимаются к внутренней поверхности барабана. Центробежные сцепления также используются в газонокосилках, картах и мопедах. Сцепление есть даже в некоторых игрушках йо-йо.

    Как работают автомобильные сцепления?

    Когда я был ребенком, я всегда думал, а нужно ли сцепление? что именно он делает? В детстве я мог представить себе работу тормозов и увеличение скорости, но я никогда не мог понять сцепления! Для меня это был действительно приятный момент, когда я полностью научился понимать сцепление. Итак, вот оно, сегодня мы увидим все, что вам нужно знать о Clutches!

    Что такое сцепления?

    Муфты — это механические устройства для включения и выключения двигателя и системы трансмиссии транспортного средства по желанию оператора.Сцепление принцип работы: Что такое сцепление: типы и основные функции

    Иллюстрация, дающая общее представление о сцеплении!

    Детали сцепления: —

    Узел сцепления состоит из множества мелких деталей, но следующие основные детали:

    1.

    Маховик

    Маховик, установленный на коленчатом валу, продолжает работать, пока двигатель продолжает работать. . Маховик снабжен фрикционной поверхностью ИЛИ фрикционный диск прикручен к внешней стороне маховика.

    2.

    Фрикционные диски

    На ведомом валу установлены одинарные или множественные (по требованию) диски, покрытые фрикционным материалом с высоким коэффициентом трения.

    3.

    Прижимной диск

    Другой фрикционный диск прикручен к прижимному диску. Прижимная пластина установлена ​​на шлицевой ступице.

    4.

    Пружина и рычаги разблокировки

    Используемая пружина представляет собой диафрагменную пружину, которая перемещает фрикционный диск вперед и назад. Пружина убирается с помощью рычагов.Сцепление принцип работы: Что такое сцепление: типы и основные функции

    Работа муфт (трение): —

    Принцип работы муфт (трение) заключается в том, что крутящий момент / мощность не передаются, пока обе фрикционные пластины не соприкоснутся друг с другом.

    Что нужно иметь в виду, прежде чем разбираться в работе —

    • Одна фрикционная пластина прикреплена болтами к маховику, а другая может перемещаться по коленчатому валу.
    • Величина передаваемого крутящего момента зависит от того, насколько осевая нагрузка приложена к фрикционному диску.
    • Подвижный диск имеет шлицы на коленчатом валу и может двигаться вперед и назад с помощью педали сцепления.
    • Чем больше осевая нагрузка, тем больше мощность; меньшая осевая нагрузка, меньшая передача мощности.Это также означает
      , если нагрузка = 0, передаваемая мощность = 0 и
      , когда нагрузка = максимальная сила пружины, передаваемая мощность = максимальная!
    • Нагрузка прикладывается прижимной пластиной, так как прижимная пластина соединена с несколькими винтовыми пружинами ИЛИ одинарной диафрагменной пружиной!
    Включение и выключение сцепления!

    Когда мы полностью нажимаем педаль сцепления, подвижный фрикционный диск скользит обратно по валу.Сцепление принцип работы: Что такое сцепление: типы и основные функции Это отключенное состояние, при котором трение не касается маховика.
    Это означает, что осевая нагрузка, прикладываемая прижимной пластиной, равна 0, и, следовательно, передача мощности / крутящего момента равна 0!
    Обратите внимание, что двигатель все еще работает, но автомобиль не движется!

    Когда мы полностью отпускаем педаль сцепления, подвижный фрикционный диск скользит вперед по этому валу. Это состояние зацепления, при котором диск полностью касается маховика.
    Это означает, что осевая нагрузка, прикладываемая прижимной пластиной, равна максимальной силе пружины и, следовательно, передаваемая мощность равна максимальной!

    Когда 0 <Нагрузка <макс. Сила пружины, возникает состояние, называемое условием проскальзывания .Допустим, существует 50% -ное проскальзывание; это означает, что будет передаваться только 50% мощности!
    Процент пробуксовки зависит от того, насколько сильно вы нажали педаль сцепления!

    Вам может понравиться — Что такое муфты? Все виды муфт!

    Почему изношенные муфты обеспечивают низкую мощность?

    Осевая нагрузка , прикладываемая прижимной пластиной, зависит от прогиба пружины .Сцепление принцип работы: Что такое сцепление: типы и основные функции Чем больше прогиб, тем больше сила. Когда диски изнашиваются, пружина прогибается меньше, чем первоначальный прогиб.Следовательно, из-за этого пружина может прикладывать меньшее осевое усилие, чем прежде, что приводит к плохой передаче мощности! Это напрямую влияет на эффективность автомобиля, поэтому диски сцепления необходимо менять соответственно!

    Типы сцеплений: —

    1. Однодисковое сцепление
    2. Многодисковое сцепление
    3. Конусное сцепление
    4. Центробежное сцепление
    5. Электромагнитное сцепление
    6. Гидравлическое сцепление

    Зачем нам нужно сцепление?

    Давайте разберемся в этом на примере, где мужчине нужно перевезти 100 кг груза из пункта А в пункт Б.

    Случай B: —
    Когда человек находится в начале A, ему дается только 5 кг. Затем он направляется к B, так как он легко может нести 5 кг. В дальнейшем через каждые 1 м дистанции добавляется 5 кг.
    Таким образом, после 1-метровой нагрузки он будет нести 10 кг; через 2 м нагрузка составит 15 кг и т.Сцепление принцип работы: Что такое сцепление: типы и основные функции д.
    Результат — Человек достигнет места назначения; если не точка B, по крайней мере, он сможет нести ее в течение более длительного периода, чем случай A.

    Вывод: —
    Мы пришли к выводу, что человек не может выдержать тяжелый груз, который прикладывается внезапно, тогда как он может нести это для больших расстояний, если нагрузка увеличивается равномерно!
    То же самое и с машинами и транспортными средствами; Мотор / двигатель не может справиться с такой большой нагрузкой в ​​одно мгновение.Следовательно, сцепления используются для равномерного увеличения нагрузки, чтобы двигатель продолжал работать, а ваше транспортное средство начало движение .
    CASE A — это иллюстрация, на которой человек начинает изучать автомобиль и сразу же отпускает сцепление, из-за чего двигатель не может выдержать такую ​​большую нагрузку и перестает работать, вызывая у человека рывок.
    , а СЛУЧАЙ B — это то, как водитель водит машину!

    Короче говоря,

    • Основная причина, по которой нам нужно сцепление, заключается в том, что оно позволяет двигателю работать, даже когда автомобиль не движется!
    • Муфты также позволяют водителю переключать передачи.Сцепление принцип работы: Что такое сцепление: типы и основные функции Это важно, поскольку переключение передач без выключения сцепления может вызвать внезапные нагрузки и удары по шестерням, что в конечном итоге может привести к выходу из строя шестерен и системы трансмиссии! (теперь это кошмар)
    • Чтобы добиться плавности при увеличении или уменьшении скорости и избежать остановки двигателя, это только завершение нашей истории! 😀

    Анимационные кредиты: — HowStuffWorks

    Предлагаемые статьи —

    Связанные

    Принцип работы сцепления Факты, которые вы должны знать

    Чтобы стать опытным водителем, они являются частями автомобиля, и вам необходимо владеть любой из этих частей — сцеплением.Как водитель, вы должны знать, как на самом деле работает эта деталь, чтобы вы могли двигаться плавно.

    Большинство водителей в наши дни заметно не понимают, как работает эта автомобильная деталь, что является рискованной отправной точкой из-за ее важности для вождения.

    Конечно, от вас не ожидается, что вы будете знать все о том, как работают сцепления, прежде чем приступить к вождению, поскольку для этого могут потребоваться некоторые механические знания, но это не заставит вас понять некоторые важные аспекты работы этих сцеплений.Сцепление принцип работы: Что такое сцепление: типы и основные функции

    Фактически, это позволит вам позаботиться о предупреждающих знаках, а также уведомить, когда вашему автомобилю необходимо внимание механика.

    Принцип работы сцепления

    Вы когда-нибудь задумывались, что на самом деле происходит, когда вы нажимаете педаль сцепления? Без сцепления в автомобиле у нас не было бы возможности отключать мощность двигателя или даже переключать передачи автомобиля.

    Итак, вопрос теперь в том, как эти муфты действительно работают?

    Муфты используются для крепления 2 подвижных валов, которые движутся с разной скоростью.Это позволяет нам разблокировать мощность двигателя и плавно трогаться с места, при этом двигатель работает отлично.

    Итак, прежде чем мы узнаем, как на самом деле работает сцепление, давайте сначала разберемся с различными частями, из которых состоит сцепление.

    Из чего состоит сцепление?

    Несколько основных компонентов объединены в сцепление. Первый — это маховик, прикрепленный к двигателю, созданный для того, чтобы противостоять любым изменениям скорости во время движения автомобиля.Сцепление принцип работы: Что такое сцепление: типы и основные функции

    У нас также есть диск сцепления, который прикреплен к коробке передач. Затем нажимной диск, который заботится о трении в диске сцепления и маховике, он также контролирует большую часть количества энергии и силы тяжести в двигателе.

    Когда центральная часть диафрагменной пружины вдавливается, несколько штифтов на внешней части пружины запускают ее, чтобы отвести нажимной диск далеко от диска сцепления.

    Это освобождает сцепление от вращающегося двигателя.Подшипник сцепления — еще один компонент, который обеспечивает плавность переключения передач и устраняет ненужный шум.

    Затем у нас есть корпус сцепления и вилка выключения, которые прикладывают силу к нажимному диску, заставляя пальцы нажимного диска высвободиться. Корпус раструба включает в себя все элементы сцепления, а последним компонентом сцепления является коробка передач.

    Как на самом деле работают сцепления?

    Все автомобили имеют коробку передач с несколькими вращающимися валами.Сцепление принцип работы: Что такое сцепление: типы и основные функции Муфты имеют 2 вращающихся вала, один из которых приводится в движение двигателем, а другие валы приводятся в движение другими устройствами.

    Ваше сцепление соединено с валами, чтобы они могли вращаться одновременно. Валы соединяются с муфтами, что позволяет им вращаться с различной скоростью.

    Давайте рассмотрим практический пример, чтобы лучше проиллюстрировать эту концепцию. Возьмем, например, сверлильный станок, в котором один из валов приводится в движение шкивом, а другие смещения приводят в движение сверлильный патрон.

    По сути, муфта выполняет функцию связывания этих двух валов вместе, чтобы гарантировать, что они закреплены и вращаются с одинаковой скоростью, или чтобы они были разъединены для вращения с разными скоростями, чтобы гарантировать плавное функционирование системы.

    Что касается автомобилей, то муфта соединяет вал колеса с валом в двигателе. Поскольку двигатель движется быстрее, необходимо внести некоторые дополнительные изменения, прежде чем он соединится с колесом при включенной другой передаче.

    Когда автомобиль движется, двигатель вращается непрерывно, а колеса автомобиля — нет, поэтому требуется сцепление.

    Чтобы предотвратить повреждение двигателя движением автомобиля, предполагается, что колеса каким-то образом отсоединяются от двигателя, и именно здесь включается сцепление, чтобы обеспечить работу колеса и двигателя.

    Муфта состоит из нескольких фрикционных дисков, которые перемещаются между каждым с маховиком. Сцепление работает в результате фрикционных движений между диском сцепления и маховиком. Эти части взаимодействуют, вызывая эти движения.

    Чтобы понять, как работает сцепление, вам нужно иметь некоторые знания о трении, этот процесс кажется немного сложным, но это объяснение, несомненно, дало вам более четкое представление о процессах, которые происходят всякий раз, когда вы переключаете передачи.

    Тот же принцип применяется, даже если вы используете автомобиль с ручным или автоматическим управлением.

    По сути, это разные типы систем сцепления: мокрые и сухие. Мокрое сцепление покрыто смазкой, которая на самом деле уложена несколькими дисками, которые компенсируют трение, в то время как сухое сцепление работает только с трением, потому что сцепление не было покрыто смазкой.

    Учитывая, что на сухое сцепление практически не добавлен защитный слой масла.

    Предупреждающие знаки, о которых следует помнить при использовании сцепления

    Система сцепления — очень важный компонент вашего автомобиля, поэтому вам необходимо уделять ей постоянное внимание и следить за тем, чтобы она всегда проверялась вашим механиком, обладающим достаточными знаниями о том, как работают сцепления.

    Всегда старайтесь время от времени обслуживать свой автомобиль, чтобы избежать неудобного и опасного вождения. Поскольку сцепление очень важно в работе вашего автомобиля, вы должны быть уверены, когда оно требует вашего внимания.Ниже приведены некоторые моменты, которые помогут вам найти предупреждающие знаки в сцеплении.

    При медленном вождении автомобиля с механической коробкой передач в пробке очевидно, что вы можете просто нажать на сцепление при медленном движении вперед.

    Если вы сохраните привычку делать это всегда, это приведет к тому, что ваш диск сцепления будет продолжать нагреваться, а иногда даже может перегреться. Эта ситуация может привести к появлению запаха гари, который приведет к выходу дыма из-под вашего автомобиля.

    Заключение

    У нас также есть пробуксовка бывшего в употреблении сцепления.Когда вы перевозите тяжелые грузы на своем автомобиле, шестерня наверняка имеет тенденцию расцепляться.

    Если вы замечаете, что ваш автомобиль иногда соскальзывает с передачи, вас следует предупредить, потому что безопасность вашего сцепления находится под угрозой и требует внимания механика.

    Что такое сцепление? — Типы сцепления, функции, рабочие

    Что такое сцепление? — Муфта используется для передачи вращательного движения или крутящего момента с одного вала на другой, когда это необходимо.Крутящий момент, развиваемый двигателем на начальной скорости, очень низкий. Поэтому запуск двигателя под нагрузкой невозможен.

    ЧТО ТАКОЕ СЦЕПЛЕНИЕ? Что такое сцепление

    Сцепление — самая важная часть двигателя в автомобиле. Муфта используется для передачи вращательного движения или крутящего момента с одного вала на другой, когда это необходимо. Крутящий момент, развиваемый двигателем на начальной скорости, очень низкий. Поэтому запуск двигателя под нагрузкой невозможен.

    Требуется, чтобы система трансмиссии обеспечивала средства соединения и отсоединения двигателя от остальной системы трансмиссии. Такая операция должна быть плавной и без шока для пассажиров транспортного средства.

    Следовательно, устройство, которое используется для включения и отключения двигателя от системы трансмиссии, называется сцеплением. Сцепление позволяет постепенно принимать нагрузку при правильном использовании, тем самым предотвращая рывки транспортного средства, и это позволяет избежать чрезмерной нагрузки на части транспортного средства, а также на пассажиров.

    В системе трансмиссии — система, с помощью которой мощность, развиваемая двигателем, передается на опорные колеса для приведения в движение транспортного средства. В автомобилях мощность вырабатывается двигателем, который вращает колеса. Следовательно, двигатель должен быть подключен к системам трансмиссии для передачи мощности на колеса.

    Кроме того, должна быть система, с помощью которой двигатель мог бы включаться и выключаться с системой трансмиссии плавно и без ударов, чтобы механизм транспортного средства не был поврежден, а пассажиры не чувствовали бы неудобств.Для этого в автомобилях используется сцепление .

    Также читают | Что такое однодисковое сцепление и как работает однодисковое сцепление?

    ЧАСТИ СЦЕПЛЕНИЯ

    Что такое сцепление и детали — Детали сцепления состоят из следующих частей. Обсудим это подробно.

    Что такое сцепление

    1. Маховик

    Маховик является неотъемлемой частью двигателя, который также используется как часть сцепления.Он является ведущим звеном и соединяется с нажимным диском вала сцепления с подшипниками в маховике. Маховик вращается при вращении коленчатого вала двигателя.

    2. Опорный подшипник

    Управляющий подшипник или втулка вдавливаются в конец коленчатого вала, чтобы поддерживать конец входного вала трансмиссии. Направляющий подшипник предотвращает раскачивание трансмиссионного вала и диска сцепления вверх и вниз при отпускании сцепления. Он также помогает центру ведущего вала диска на маховике.

    3. Диск сцепления или Диск сцепления

    Это ведомый элемент однодисковой муфты и линия с фрикционным материалом на обеих поверхностях. Он имеет центральную ступицу с внутренними шлицами для ограничения осевого перемещения по шлицевому ведущему валу коробки передач. Это помогает обеспечить демпфирующие действия против крутильных колебаний или колебаний крутящего момента между двигателем и трансмиссией.

    Диск сцепления — это диск между маховиком и фрикционным или нажимным диском.На каждой стороне имеется ряд инверторов облицовки для увеличения трения. Накладки сцепления изготовлены из асбестового материала. Они сильно изнашиваются и термостойки.

    4. Прижимная пластина

    Прижимная пластина изготовлена ​​из специального чугуна. Это самая тяжелая часть сцепления в сборе. Основная функция прижимной пластины заключается в обеспечении равномерного контакта с облицовкой ведомой пластины, через которую нажимные пружины могут оказывать достаточное усилие для передачи полного крутящего момента двигателя.

    Прижимной диск прижимает диск сцепления к маховику с его обработанной поверхности. Между нажимным диском и крышкой сцепления в сборе установлены нажимные пружины. Давление будет сниматься с маховика всякий раз, когда рычаги отпускания нажимаются тумблером или соответственно поворачиваются рычаги отпускания.

    5. Крышка сцепления

    Болты крепления крышки сцепления к маховику. Он состоит из нажимного диска, механизма выжимного рычага, крышки сцепления и нажимных пружин.Обычно диск сцепления вращается вместе с маховиком. Однако, когда сцепление выключено, маховик, а также нажимные диски могут свободно вращаться независимо от ведомого диска и ведущего вала.

    6. Рычаги разблокировки

    Эти шарниры закреплены на пальцах крышки сцепления, их внешние концы находятся на опорах прижимного диска, а внутренние концы выступают в сторону вала сцепления. Тщательная и точная регулировка механизма выключения — один из наиболее важных факторов, определяющих работу сцепления в сборе.

    7. Вал сцепления

    Является составной частью коробки передач. Поскольку это шлицевой вал со ступицей диска сцепления, который по нему скользит. Один конец вала сцепления прикрепляется к коленчатому валу или маховику, а другой конец соединяется с коробкой передач или образует часть коробки передач.

    Также читают | Многодисковое сцепление: почему у двухколесных колес обычно многодисковое сцепление?

    РАБОТА СЦЕПЛЕНИЯ Что такое сцепление

    Муфта определяется как система, которая используется для соединения или отсоединения двигателя от остальных элементов трансмиссии.Он расположен между двигателем и коробкой передач. В нормальном рабочем и неподвижном положении он всегда находится во включенном состоянии.

    Сцепление выключается, когда водитель нажимает на педаль сцепления. Сцепление выключается при трогании с места, переключении передач, остановке и холостом ходу. Когда сцепление входит в зацепление, двигатель соединяется с трансмиссией, и мощность перетекает от двигателя к задним колесам через систему трансмиссии. Когда муфта выключается при нажатии педали сцепления, двигатель отсоединяется от трансмиссии.Таким образом, мощность не поступает на задние колеса при работающем двигателе.

    Также читают | Коробка передач (трансмиссия): что такое коробка передач и ее функции?

    НЕОБХОДИМОСТЬ СЦЕПЛЕНИЯ В АВТОМОБИЛЕ

    Сцепление — это устройство, которое необходимо для передачи мощности от двигателя на колеса транспортного средства путем постепенного включения двигателя в систему трансмиссии без рывков кузова транспортного средства.

    Также читают | Что такое универсальный шарнир: какие типы универсального шарнира?

    ПРИНЦИПЫ СЦЕПЛЕНИЯ Что такое сцепление

    Муфта работает по принципу трения.На рисунке ведущий вал A с фланцем C вращается со скоростью «N» об / мин, а вал B с фланцем D прикреплен к ведомому валу, который находится в неподвижном положении, когда сцепление не включено. Теперь к фланцу D прилагается внешняя сила, так что он входит в контакт с фланцем C.

    Как только происходит контакт, они объединяются из-за трения между ними, и фланец D начинает вращаться с фланцем C. Скорость вращения фланца D зависит от трения между поверхностями C и D, которое, в свою очередь, пропорционально внешнему приложенная сила.

    Если усилие постепенно увеличивается, передаваемое скоростное усилие также будет постепенно увеличиваться. Крутящий момент, передаваемый фрикционной муфтой, зависит от давления, приложенного к фланцу, коэффициента трения материалов поверхности и радиуса фланца. Увеличивая любой из них, может увеличиваться передаваемая сила.

    Также читают | Что такое двигатель BS6? : В чем разница между двигателем BS4 и BS6?

    ФУНКЦИИ СЦЕПЛЕНИЯ
    1. Для включения или выключения передачи, когда автомобиль неподвижен и двигатель работает.
    2. Для плавной передачи мощности двигателя на задние колеса без ударов в систему трансмиссии во время движения автомобиля.
    3. Для включения передач во время движения без повреждения шестерен.

    Также читать | Передний мост: что означает передний мост и каковы его функции?

    ТРЕБОВАНИЯ К СЦЕПЛЕНИЮ

    Сцепление должно соответствовать следующим требованиям.

    1. Сцепление должно включаться плавно и без резких рывков.
    2. Он должен быть способен передавать максимальный крутящий момент на двигатель.
    3. Конструкция муфты такова, что она должна обеспечивать достаточный отвод тепла, выделяемого во время работы.
    4. Сцепление должно динамически уравновешивать вибрацию в системе трансмиссии. Это очень важное требование для современных автомобилей, которые работают на высоких скоростях.
    5. Размер муфты должен быть как можно меньше, чтобы она занимала минимум места.
    6. Подходящий механизм должен быть встроен в муфту для гашения вибрации и устранения шума, производимого во время трансмиссии.
    7. Чтобы уменьшить эффективную зажимную нагрузку на упорный подшипник автомобиля, а также уменьшить его износ, необходимо предусмотреть свободный ход педали от сцепления.
    8. Сцепление должно выполнять не утомительную операцию выключения для водителя для передачи более высокой мощности.

    Также читают —

    ВИДЫ СЦЕПЛЕНИЙ

    Сцепления, используемые в автомобилях, практически аналогичны по конструкции и принципу действия.Существуют индивидуальные различия в деталях их рычажных механизмов, а также в узлах прижимных дисков.

    1. Фрикционная муфта — однодисковая муфта | Многодисковое сцепление — мокрое и сухое сцепление | Конусная муфта
    2. Центробежная муфта
    3. Полуцентробежная муфта
    4. Гидравлическая муфта
    5. Коническая пружинная муфта или диафрагменная муфта
    6. Положительная муфта или кулачковая и шлицевая муфта
    7. Вакуумная муфта
    8. Электромагнитная муфта 9005

      1. Использование в автомобилях — Тяжелые автомобили, четырехколесные автомобили, такие как легковые автомобили, грузовики, автобусы, двухколесные автомобили, мопеды, скутеры, велосипеды.

      2. Промышленное использование — Штамповка металлов, штамповка, упаковочные машины, индексирующие столы, сборочные машины, печатные машины, конвейерные ленты, насосы, зубчатые передачи.

      Итак, ребята, это полная информация о сцеплении . В этой статье мы рассмотрели потребности, принцип работы, функции, требования, типы сцепления и их применение.

      FAQ | Что такое сцепление?

      В. Что такое сцепление ?

      Сцепление — самая важная часть двигателя в автомобиле.Муфта используется для передачи вращательного движения или крутящего момента с одного вала на другой, когда это необходимо. Крутящий момент, развиваемый двигателем на начальной скорости, очень низкий. Поэтому запуск двигателя под нагрузкой невозможен.

      Если вам нравится этот блог, не забудьте поделиться и подписаться на Facebook и Instagram, чтобы получать больше обновлений. Чтобы связаться с нами и получить какие-либо предложения, перейдите на страницу « Свяжитесь с нами» и оставьте комментарий ниже.

      Сцепление: определение, работа, функции, виды, детали, проблемы

      В автомобильном двигателе есть механическое устройство, которое позволяет двигателю работать в неподвижном положении. Оно называется сцеплением .Компонент включает и отключает передачу мощности, особенно от ведущего вала к ведомому валу. Другими словами, муфты соединяют и разъединяют два вращающихся вала (приводные валы или линейные валы).

      Сегодня мы рассмотрим определение, принцип работы, детали, типы, функции, а также проблемы системы сцепления в автомобильных двигателях.

      Что такое сцепление?

      Муфта — это механическое устройство, которое включает и отключает передачу мощности от ведущего вала к ведомому валу.Устройство имеет два вала, один из которых соединен с двигателем или силовой установкой (приводной элемент), а другой вал обеспечивает выходную мощность, которая выполняет работу.

      Читайте: Обычные и нетрадиционные типы автомобильных шасси

      Принцип работы сцепления

      Принцип работы муфты довольно интересен и понятен. Он отлично работает, так как крутящий момент / мощность не передаются, пока фрикционные диски не коснутся друг друга.Сцепление состоит из двух разных пластин, один установлен на маховике, а другой перемещается по коленчатому валу. Величина прилагаемого крутящего момента для определения величины осевой нагрузки, прилагаемой к фрикционному диску. Это означает, что чем больше осевая нагрузка, тем больше передача мощности и чем меньше осевая нагрузка, тем меньше передача мощности.

      Подвижный диск, насаженный на коленчатый вал, перемещается вперед и назад с помощью педали сцепления. Нагрузка прилагается прижимной пластиной, которая соединена с несколькими винтовыми пружинами или одной диафрагменной пружиной.

      Если педаль сцепления полностью нажата, подвижный фрикционный диск отодвигается от вала, который отсоединился от маховика. Поскольку осевая нагрузка на прижимной диск отсутствует, передача мощности / крутящего момента не осуществляется. Вот почему двигатель может работать без движения.

      И если педаль сцепления полностью отпущена, подвижный фрикционный диск скользит вперед по валу к маховику. Это состояние зацепления, когда диск касается маховика.

      Величина прилагаемого рабочего давления также определяется тем, насколько нажата педаль сцепления.Это означает, что величина осевой нагрузки, прикладываемой прижимной пластиной, будет отражаться на передаваемой мощности.

      На видео ниже показано, как работает сцепление:

      Детали сцепления:

      Ниже приведены основные части сцепления, но есть много мелких деталей, которые все еще присутствуют в нем:

      1. Маховик : эта деталь сцепления установлена ​​на коленчатом валу, она продолжает работать, пока работает двигатель.На внешней стороне маховика установлен фрикционный диск.

      2. Фрикционный диск : фрикционный диск может быть однодисковым или многодисковым в зависимости от области применения. Изготовлен из материала с высоким коэффициентом трения. Фрикционный диск установлен на приводном валу.

      3. Прижимной диск : на прижимном диске установлен еще один фрикционный диск. эта прижимная пластина установлена ​​на шлицевой ступице.

      4. Пружина и рычаги расцепления : пружины предназначены для перемещения фрикционного диска вперед и назад.В муфтах используется диафрагменная пружина, а рычаги помогают втягивать пружину.

      Различные типы муфт:

      Ниже представлены различные типы сцепления, используемые в двигателях

      .
      • Сцепление однодисковое
      • Муфта многодисковая
      • Муфта коническая
      • Центробежная муфта
      • Электромагнитная муфта
      • Гидравлическое сцепление

      Типы рычагов сцепления:
      • Вал и рычажный механизм
      • Кабельная перемычка
      • Привод сцепления гидропривода

      Прочтите: Четырехтактный двигатель: все, что вам нужно знать

      Функции сцепления:

      Ниже приведены функции сцепления в автомобиле:

      1. Сцепление помогает двигателю работать в неподвижном положении.
      2. Может использоваться для снижения оборотов двигателя.
      3. позволяет легко переключать передачи.
      4. Достигнуто плавное управление автомобилем

      Общие проблемы со сцеплением:

      Ожидается, что сцепления

      прослужат до 80,00 миль при надлежащем уходе. Ниже приведены распространенные проблемы, которые часто возникают в сцеплении автомобиля:

      • Ношение
      • Обрыв кабеля:
      • несоосность
      • Утечки
      • Воздух в гидравлической магистрали
      • Жесткое сцепление

      Это все, что нужно для статьи «Знакомство с автомобильной системой сцепления».Я надеюсь, что вам понравилось читать, если да, любезно прокомментируйте, поделитесь и порекомендуйте этот сайт другим техническим студентам. Спасибо!

      Различные типы сцепления и принцип их работы

      В связи с тем, что сцепление является одним из важнейших компонентов автомобиля, оно может быть выполнено из различных типов, отвечающих различным требованиям. В предыдущем уроке муфта была объяснена как механическое устройство, которое включает и отключает передачу мощности от ведущего вала к ведомому валу.Мы также обнаружили, что он имеет два вала, один из которых соединен с двигателем или силовой установкой (приводной элемент), а другой вал обеспечивает выходную мощность, которая выполняет работу.

      Сегодня мы рассмотрим различные типы сцепления и принцип их работы.

      Прочтите: Что такое сварка трением? его применения, преимущества и недостатки

      Различные типы сцепления:

      Ниже представлены различные типы сцепления и принцип их работы:

      • Фрикционная муфта
      • Гидравлическое сцепление
      • Центробежная муфта
      • Муфта полуцентробежная
      • Муфта коническая
      • Мембранная муфта
      • Электромагнитная муфта
      • Зубчато-шлицевое сцепление
      • Вакуумная муфта
      • Механизм свободного хода

      Давайте погрузимся в их объяснение!

      Фрикционная муфта:

      Фрикционная муфта бывает двух типов: однодисковое сцепление и многодисковое сцепление.

      Одиночный диск сцепления : одинарное сцепление — наиболее распространенное и используемое сцепление на современных легковых автомобилях. Он помогает передавать крутящий момент / мощность от двигателя на входной вал трансмиссии. Он есть только на тарелке, как указано в названии. Эта пластина крепится на шлицах диска сцепления. Пластина представляет собой тонкий металлический диск, имеющий поверхность трения с обеих сторон.

      Диск сцепления с несколькими муфтами : как указано в названии, в диске с несколькими сцеплениями используется несколько муфт, обеспечивающих фрикционный контакт с маховиком двигателя.Это мощность передачи между валом двигателя и трансмиссионным валом транспортного средства. Количество поверхностей трения определяет способность сцепления передавать крутящий момент. Этот диск сцепления устанавливается на вал двигателя и вал коробки передач. Многодисковое сцепление работает так же, как и однодисковое. Это достигается нажатием педали сцепления. Сцепление используется в гоночных автомобилях, тяжелых коммерческих транспортных средствах и мотоциклах для передачи высокого крутящего момента.

      Многопозиционное сцепление бывает двух типов: сухое и мокрое; говорят, что сцепление является мокрым, так как оно работает в масляной ванне.Если работает без масла, то это сухое сцепление. Мокрые муфты обычно используются в сочетании с автоматической коробкой передач или как ее часть.

      Гидравлическое сцепление:

      Принцип работы гидравлической муфты такой же, как и у вакуумной муфты. Их главное отличие состоит в том, что гидравлическое сцепление работает с давлением масла, тогда как вакуумное сцепление работает с вакуумом. Основные части этой системы сцепления включают гидроаккумулятор, клапан управления, насос, цилиндр с поршнем и резервуар.

      По принципу работы гидравлической муфты масляный резервуар перекачивает масло в гидроаккумулятор с помощью насоса. Этот насос работает вместе с двигателем, а гидроаккумулятор подключен к цилиндру через регулирующий клапан. Регулирующий клапан приводится в действие переключателем, установленным на рычаге переключения передач. Поршень соединен со сцеплением рычажным механизмом.

      Прочтите: все, что вам нужно знать о гидравлическом прессе

      Переключатель открывает регулирующий клапан, когда водитель держит рычаг переключения передач для переключения передач, что позволяет маслу под давлением поступать в цилиндр.Давление масла перемещает поршень вперед и назад, что приводит к отключению сцепления.

      И если водитель отпускает рычаг переключения передач, размыкается переключатель, который закрывает регулирующий клапан, и сцепление включается.

      Центробежное сцепление:

      Центробежные типы сцепления используют центробежную силу для включения сцепления, в отличие от других, которые работают с силой пружины. Сцепление автоматически приводится в действие в зависимости от частоты вращения двигателя, что исключает нажатие педали сцепления.

      Преимущество этого сцепления заключается в том, что водитель легко останавливает автомобиль на любой передаче, не заглушая двигатель. Автомобиль можно легко завести на любой передаче, нажав на педаль акселератора.

      Центробежная муфта работает иначе, поскольку она состоит из грузов A, повернутых в точке B. При увеличении частоты вращения двигателя массы разлетаются под действием центробежной силы. Приложенная центробежная сила воздействует на уровни коленчатого рычага, которые прижимают диск C. Движение диска C прижимает пружину E, которая сильно прижимает диск сцепления D на маховике к пружине G.Это включило сцепление.

      Пружина G помогает выключить сцепление на низких скоростях примерно при 500 об / мин, а упор H ограничивает движение грузов.

      Читайте: Принцип работы механической и автоматической коробки передач

      Полуцентробежное сцепление:

      Полуцентробежная муфта также использует центробежную силу вместе с силой пружины, которая помогает ей в зацепленном положении. Сцепление состоит из рычагов, пружин сцепления, нажимного диска, фрикционной накладки, маховика и диска сцепления.Рычаги и пружины расположены на прижимной пластине одинаково. Эта пружина предназначена для передачи крутящего момента при нормальной частоте вращения двигателя, в то время как центробежная сила помогает передавать крутящий момент при более высоких оборотах двигателя.

      Работа полуцентробежного сцепления также происходит при нормальных оборотах двигателя, когда передача мощности низкая, пружины удерживают сцепление включенным. Рычаги с утяжелением не оказывают давления на нажимную пластину. А на высоких оборотах двигателя, когда передается большая мощность, разлетаются грузы, что позволяет рычагам оказывать давление на пластину.Это позволит надежно удерживать сцепление в включенном состоянии. Пружины в сцеплениях этих типов состоят из менее жестких пружин, что позволяет водителю не испытывать никаких напряжений при работе сцепления.

      Система полуцентробежного сцепления

      Конусное сцепление:

      В конусной муфте поверхности трения имеют коническую форму с двумя поверхностями для передачи крутящего момента. Вал двигателя состоит из охватываемого и охватываемого конусов. Шлицевой конус установлен на шлицевом валу сцепления, который скользит по нему.Эта коническая часть имеет поверхность трения.

      Поверхности трения охватываемого конуса входят в контакт с охватывающим конусом за счет силы пружины при включении сцепления. Однако, когда педаль сцепления нажата, охватываемый конус скользит в направлении силы пружины, которая выключает сцепление.

      Одним из больших преимуществ конусной муфты является то, что нормальная сила, действующая на поверхность трения, превышает осевую силу. Некоторые ограничения также возникают в конусной муфте, например: мужская шишка имеет тенденцию связываться с женской, что затрудняет разъединение.Небольшой износ влияет на осевое движение охватываемых конусов, что затрудняет включение сцепления.

      Прочтите: все, что вам нужно знать об автомобильном сцеплении

      Мембранная муфта:

      Мембранная муфта содержит диафрагму на конической пружине, которая создает давление на нажимной диск для включения муфты. Пружина используется в виде коронки или пальца, которая крепится к прижимной пластине.

      В сцеплении мощность двигателя передается от коленчатого вала на маховик, который имеет фрикционную накладку.Прижимной диск расположен за диском сцепления, потому что он оказывает на него давление.

      При работе диафрагменного сцепления диафрагма имеет коническую форму пружины, которая позволяет внешнему подшипнику перемещаться к маховику при нажатии. Маховик, нажимающий на диафрагменную пружину, толкает пластину давления назад. Это позволяет ограничить давление на диск и выключить сцепление. А если педаль сцепления отпустить, нажимной диск и диафрагменная пружина вернутся в свое нормальное положение, и сцепление включится.

      Преимущество сцепления в том, что нет рычагов выключения, потому что пружина уже заняла положение. Водителям не нужно сильно нажимать на педали, чтобы удерживать сцепление в выключенном состоянии. Это связано с тем, что давление винтовой пружины увеличивается больше, когда педаль нажимается, чтобы выключить сцепление.

      Электромагнитная муфта:

      Электромагнитное сцепление управляется электрически, но сцепление передается механически.Эта муфта не имеет механической связи для управления их включением, поэтому работа происходит быстро и плавно. Он использует пульт дистанционного управления для управления сцеплением на расстоянии.

      Электроэнергия обеспечивается аккумулятором, а маховик сцепления содержит обмотку. Обмотка позволяет электричеству проходить через нее, создавая электромагнитное поле и заставляя нажимную пластину срабатывать. Он отключается при отключении питания.

      В электромагнитной муфте есть выключатель выключения сцепления на уровне передачи, который позволяет водителю управлять рычагом переключения передач при переключении передач.Этот переключатель приводится в действие путем отключения подачи тока на обмотку, что вызывает разъединение.

      части электромагнитной муфты

      Собачья и шлицевая муфта:

      Муфты собачьего и шлицевого типов используются для соединения шестерни и вала или фиксации с валом вместе. Основными частями муфты являются кулачковая муфта, содержащая внешние зубья, и скользящая муфта с внутренними зубьями. Валы предназначены для вращения друг друга с одинаковой скоростью и никогда не проскальзывают.Говорят, что сцепление включено, когда два вала соединены. Муфта выключается, когда скользящая муфта перемещается назад на шлицевом валу, чтобы не соприкасаться с ведущим валом. Эти типы сцепления в основном используются в автомобилях с механической коробкой передач, которые помогают блокировать разные передачи.

      Прочтите: Что нужно знать о механической коробке передач

      Вакуумная муфта:

      Это сцепление использует для своей работы существующее разрежение в коллекторе двигателя.Вакуумная муфта состоит из резервуара, обратного клапана, вакуумного цилиндра с поршнем и электромагнитного клапана. Емкость соединена с впускным коллектором через обратный клапан. Вакуумный цилиндр соединен с резервуаром через электромагнитный клапан. Этот соленоид получает питание от аккумулятора для своей работы, и в цепи есть переключатель, который прикреплен к рычагу переключения передач. Переключатель приводится в действие, когда водитель переключает передачу, удерживая рычаг переключения передач.

      Электромагнит активирует и подтягивает клапан, который соединяет одну сторону вакуумного цилиндра и резервуара.Этот механизм открывает проход между вакуумом и резервуаром. Различный уровень давления позволяет поршню вакуумного цилиндра двигаться вперед и назад. Движение поршня передается сцеплению посредством рычажного механизма, заставляя его расцепляться. Если рычаг переключения передач не задействован, переключатель разомкнут, а сцепление остается включенным из-за силы пружин.

      Механизм свободного хода:

      Муфта свободного хода также известна как пружинная муфта, односторонняя муфта или обгонная муфта.Его мощность передачи в одном направлении, как и у велосипеда. Обгонная муфта расположена за коробкой передач. Главный вал передает мощность от главного вала к выходному валу, который приводит в движение выходной вал, когда планетарные шестерни находятся в режиме повышающей передачи. На маховике есть ступица и внешнее кольцо. Эта ступица имеет внутренние шлицы для соединения с главным валом трансмиссии. На внешней поверхности ступицы расположено 12 кулачков, предназначенных для удержания 12 роликов в обойме между ними и внешней обоймой.Наружное кольцо имеет шлицевое соединение с внешним валом повышающей передачи.

      На этом статья «Различные типы сцепления и их работа». Я надеюсь, что знания будут получены, если да, любезно комментируйте, делитесь и рекомендуйте этот сайт другим техническим студентам. Спасибо!

      Центробежное сцепление

      — принцип работы, основные детали, преимущества и недостатки

      Центробежное сцепление — это тип сцепления, в котором центробежная сила используется для соединения приводного вала двигателя с валом трансмиссии.Он расположен между маховиком двигателя и трансмиссией. Его основная функция — соединение вала двигателя с трансмиссионным валом. Он работает эффективнее на более высоких скоростях.

      Основные детали

      Основными частями центробежной муфты являются

      1. Башмаки:

      Башмаки скользящего типа, которые скользят в направляющих. Он состоит из фрикционной накладки на конце, и эта фрикционная накладка контактирует с барабаном во время зацепления.

      2. Пружина:

      Пружина используется для отключения сцепления, когда двигатель вращается с меньшей скоростью.

      3. Крестовина или направляющие:

      Крестовины устанавливаются на приводной вал (двигатель) или вал двигателя. Пауки расположены на одинаковом расстоянии. Равно разнесенные означает, что если это четыре направляющих, то каждая направляющая отделена друг от друга на 90 градусов. Скользящие башмаки удерживаются между этими направляющими, и каждая направляющая удерживает пружину.

      4. Фрикционная накладка:

      На внешней поверхности скользящих башмаков имеется фрикционная накладка.Это помогает в захвате внутренней поверхности барабана.

      5. Барабан:

      Барабан муфты действует как корпус, в котором заключены все части муфты, включая скользящие башмаки, направляющие, пружины и т. Д. Он соединен с ведомым валом системы трансмиссии, цепями или ремнем.

      Также читайте:

      Принцип работы

      Его работа полностью зависит от центробежной силы, создаваемой приводным элементом (двигателем или двигателем).Центробежная сила используется для зацепления муфты с ведомым валом. Когда двигатель начинает вращаться, он создает центробежную силу, которая заставляет скользящие башмаки двигаться наружу. Фрикционная накладка башмаков соединяется с внутренней поверхностью барабана, и он начинает движение. Поскольку барабан соединен с ведомым валом, мощность передается от вала двигателя к валу трансмиссии и, наконец, к нагрузке.

      Работа центробежной муфты

      • При вращении двигателя внутренний узел центробежной муфты начинает вращаться, но барабан остается неподвижным, и мощность не передается.На более низкой скорости создаваемой центробежной силы недостаточно для преодоления силы пружины. Таким образом, сцепление остается выключенным. Но по мере увеличения скорости центробежная сила также увеличивается, и теперь центробежная сила становится больше, чем сила пружины.
      • Когда центробежная сила становится больше, чем сила пружины, это позволяет скользящим башмакам двигаться наружу против пружины и зацепляться с внутренней поверхностью барабана.
      • Барабан начинает вращаться и передает вращающую силу от двигателя на ведомый вал трансмиссии.
      • Когда нагрузка на двигатель увеличивается, его скорость уменьшается и сцепление выключается.

      Для лучшего объяснения посмотрите видео, приведенное ниже:

      Также читайте:

      Преимущества
      • Это просто .
      • Недорого.
      • Так как он автоматический, поэтому не требует необходимого механизма управления.
      • Скорость его зацепления можно контролировать, выбирая подходящую пружину.
      • Помогает предотвратить остановку двигателя.

      Недостатки
      • В нем потеря мощности из-за скольжения и трения.
      • Он не может передавать большое количество энергии и скользит в условиях большой нагрузки.
      • Возникла проблема с перегревом.
      • Его включение зависит от скорости ведущего вала.

      Применение

      Центробежное сцепление в основном используется в газонокосилках, мопедах, картингах, мини-байках, бензопилах и т. Д. Оно также используется в некоторых парамоторах и лодках для поддержания работы двигателя во время остановки и отключения нагрузки во время запуска. и на холостом ходу.

      В этой статье мы изучили, что такое центробежная муфта, ее основные части, работа, преимущества и недостатки с применением. Если вы нашли эту информацию полезной, не забудьте поставить лайк и поделиться ею.

      Объяснение центробежной муфты — Руководство инженера по центробежной муфте

      Что такое центробежная муфта?

      Центробежная муфта — это механическое устройство, которое используется в приводном вращающемся оборудовании. Чаще всего используется с двигателем внутреннего сгорания, сцепление может использоваться для автоматической передачи крутящего момента от привода к ведомому оборудованию, обеспечивая «плавный пуск» без включения нагрузки. Используя этот тип муфты между приводом и ведомым оборудованием, можно управлять скоростью, с которой механический ведомый вал входит в зацепление.Когда частота вращения двигателя увеличивается до или выше установленной скорости включения центробежной муфты, механический привод включается. Это позволяет оператору запустить двигатель на заданных оборотах холостого хода, не приводя в движение оборудование, тем самым позволяя двигателю достичь оптимального крутящего момента до того, как он столкнется с нагрузкой.

      Каковы преимущества и недостатки использования центробежной муфты?

      Использование центробежной муфты на оборудовании с приводом от двигателя позволяет запускать двигатель без нагрузки.Когда двигатель работает на холостом ходу, привод остается выключенным. Только когда частота вращения двигателя увеличится до установленной скорости включения сцепления или выше, привод будет полностью подключен. Это обеспечивает плавное включение и предотвращает остановку двигателя. Это также помогает защитить двигатель, гарантируя, что высокий крутящий момент не будет передаваться обратно через маховик двигателя. В таких обстоятельствах, например, когда вращающееся оборудование по какой-либо причине заклинило, экстремальные уровни крутящего момента, передаваемые обратно через двигатель, могут вызвать значительные, а в некоторых случаях непоправимые повреждения двигателя.Ремонт оборудования может быть очень дорогостоящим, а иногда и экономически невыполнимым. Этого можно избежать, используя центробежную муфту, поскольку компоненты муфты будут принимать на себя перегрузку. Изношенные части сцепления легко и экономично заменить. Помимо обеспечения ситуации без нагрузки, установленная скорость включения сцепления также позволяет оператору контролировать, в какой момент вращающееся оборудование включается. Это позволяет двигателю машины работать, но не обязательно.

      Из-за того, что центробежная муфта представляет собой чисто механическое автоматическое включение с заранее определенной скоростью, для каждого применения может потребоваться определенная конфигурация. Это означает, что эту предварительно установленную скорость зацепления нельзя изменить без изменения внутренних компонентов.

      Как работает центробежная муфта?

      Центробежная муфта работает, как следует из названия, за счет центробежной силы. Ключевыми компонентами центробежного сцепления являются ступица, грузики (башмаки сцепления), пружины, накладки и корпус (показаны на схеме ниже).Центробежная сила, создаваемая оборотами двигателя, передается через два или более грузиков. Сцепление может приводиться в действие несколькими способами в зависимости от конструкции оборудования. Один из наиболее распространенных методов — установка сцепления на параллельный или конический коленчатый вал двигателя. Когда коленчатый вал вращается, вал сцепления вращается с той же скоростью, что и двигатель. Вращение ступицы выталкивает башмаки или грузики наружу до тех пор, пока они не войдут в контакт с барабаном сцепления, фрикционный материал передает крутящий момент от грузиков на барабан.Затем подключается привод. Пружины, грузила и фрикционный материал определяют скорость включения сцепления. В зависимости от конструкции машины выход из муфты может быть одним из множества приводов, включая, помимо прочего, вал, шкив, звездочку или фланец.

      Применение центробежной муфты

      Центробежная муфта может быть полезна для ряда оборудования с приводом от двигателя с высокой пусковой инерцией.Они обычно встречаются на мобильном оборудовании с вращающимися частями, приводимыми в действие небольшими дизельными или бензиновыми двигателями. Некоторые из этих примеров включают:

      • Виброплиты и катки
      • Трамбовки
      • Приводы компрессора / вакуума / вентилятора
      • Мастерок и финишеры для бетона
      • Компактные уборщики дорог / улиц
      • Транспортные холодильные установки
      • Мобильные водяные насосы
      • Техника для ухода за землей — роторные косилки, косилки, измельчители дерна и рыхлители
      • Картинг
      • Дробилки / измельчители пней / фрезы


      Связаться

      Наша команда специалистов разрабатывает и поставляет полный спектр решений с центробежными муфтами Amsbeck GmbH.

    Ответить

    Ваш адрес email не будет опубликован.
