Для предотвращения ослепления водителей встречных автомобилей и наилучшего освещения дороги в тёмное время суток, фары головного освещения должны регулироваться. На СТО для этого применяются специальные приборы, которые кроме регулировки проверяют силу света. При отсутствии таких приборов в домашних условиях, можно произвести при помощи экрана, который можно нанести на стену. Для этого подойдёт любая ровная стена, перед которой можно разместить автомобиль на ровной, горизонтальной площадке. Поверхность экрана должна быть строго перпендикулярна площадке не менее 8м. Для точности регулировки на стену наносится разметка. Отличаются три типа экранов предназначенных для регулировки автомобилей с двумя, четырьмя фарами, и для регулировки противотуманных фар.
Для правильной регулировки фар при помощи экрана, необходимо соблюдения некоторых правил. Во первых надо проверить давление в шинах, оно должно соответствовать норме для данного автомобиля.Самостоятельная регулировка фар: инструкция и правила :: Autonews Во вторых автомобиль размещается на расстоянии 5 метров, на ровной горизонтальной поверхности. Фары легковых автомобилей регулируются при наличии водителя в салоне, а грузовые автомобили при регулировке не нагружаются. Регулировка фар производится поочерёдно, то есть одна из фар должна закрываться светонепроницаемым экраном. Как разметить экран показано на рисунке. Различают три типа экранов, для регулировки двухфарной системы освещения, четырёхфарной и противотуманных фар.
Начать разметку экрана, для регулировки двухфарной системы, стоит с линии НН, она наносится на уровне фар, на рисунке размер Н1. Затем наносится вертикальная осевая линия, которая соответствует продольной плоскости симметрии. Вертикали Л и П соответствуют центрам фар. Ниже линии Н на расстоянии hб наносится линия ближнего света. Значение hб указано в таблице. Световой пучок должен фокусироваться в точке пересечения линии Б с линиями Л и П. от этих же точек должна образовываться линия под углом 15 гр. В двухфарной системе регулировка фар осуществляется только по ближнему свету.Самостоятельная регулировка фар: инструкция и правила :: Autonews Для регулировки используются регулировочные винты или барашки, в зависимости от конструкции фар.
Для регулировки четырёх фарной системы к экрану добавляется ещё одна горизонтальная линия ниже линии Н на расстояние hд, и две вертикальные линии соответствующие центрам фар дальнего света. Световой пучок наружных фар с европейским асимметричным распределением ближнего света регулируют так же как в двухфарной системе, при включённом ближнем свете фар. После этого наружные фары закрываются экраном, включается дальний свет и производится регулировка внутренних фар, тем же порядком. Регулировочными винтами необходимо добиться максимального совпадения центра светового пятна с местом пересечения вертикальных линий ЛД и ПД с горизонтальной линией ДД.
При регулировке противотуманных фар, световые пятна должны находиться ниже линии Н на расстоянии 100 мм.
Значение расстояния h



Расстояние от внешней поверхности рассеивателя до плоскости экрана, (м)57,510
hб, (мм)50-7575-112100-150
hд, (мм)50100150

Регулировка фар самостоятельно

  • Регулировка фар самостоятельно

Регулировка фар — важная процедура, от которой напрямую зависит комфорт и безопасность поездок на автомобиле.Самостоятельная регулировка фар: инструкция и правила :: Autonews

Заводы-изготовители выпускают автомобили с отрегулированной заводской оптикой, однако по прошествии определенного времени она обязательно требует корректировки или регулировки. Вопрос о том, как отрегулировать фары, также встает после любой аварийной ситуации, ремонта кузова, связанного с заменой кузовных деталей переднего оперения автомобиля, а также после замены пружин и стоек подвески.

Регулировка фар необходима для правильного направления светового потока на полотно проезжей части и края обочины. От правильной регулировки зависит не только комфортность при движении, но и, что самое главное, безопасность в сложных погодных условиях, в сумерках и в темное время суток.

 Как отрегулировать фары?

Можно сделать это самостоятельно, а можно доверить эту операцию мастерам в автосервисе. Благо, все необходимое оборудование у них есть

В процессе эксплуатации автомобиля настройки фар головного света изменяются незначительно и требуют, в основном, лишь небольшой корректировки.Самостоятельная регулировка фар: инструкция и правила :: Autonews Регулировку фар можно выполнить как самостоятельно, так и на специализированных #автосервисах, оснащенных необходимым современным оборудованием.

Как отрегулировать фары своими руками

Саму регулировку на современных автомобилях можно выполнять без разборки головной оптики — с помощью регулировочных винтов (пластиковых ручек) в тыльной стороне фар. С их помощью можно поднять или опустить фары по вертикали (вверх-вниз), а также повернуть световой пучок к центру или отвести к его краю по горизонтали (вправо-влево).

В зависимости от конструкции, для регулировки своими руками может также понадобиться крестовая отвертка (длинная или короткая), а на некоторых моделях — шестигранник либо торцевой или накидной ключ.

Порядок самостоятельной регулировки

Порядок регулировки фар для всех автомобилей одинаков: неважно, регулируете ли вы фары ВАЗ #2107 или Renault Logan. Чтобы отрегулировать фары своими руками, необходима ровная площадка на улице или в гараже и какая-либо поверхность (стена дома, гаража, сплошной забор и т.Самостоятельная регулировка фар: инструкция и правила :: Autonews п.), на которой можно разметить импровизированный тарировочный экран.

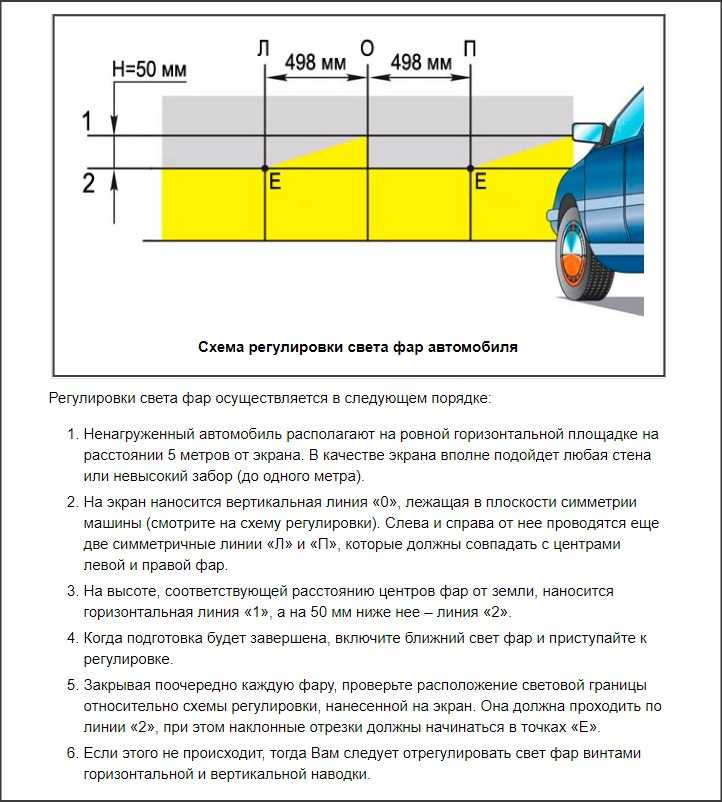

Автомобиль устанавливается на расстоянии 5 метров от стены. На стену наносится разметка экрана. Сначала отмечается центр — линия 0, которая должна совпадать с продольной осью автомобиля.

Затем замеряется расстояние между центрами фар и переносится на экран в виде двух вертикальных линий – Л (центр левой фары) и П (центр правой фары).

Далее необходимо замерить высоту центров фар от земли или пола, и на этой высоте провести на экране горизонтальную линию H. При этом могут наблюдаться отличия в высоте центра левой и правой фар.

На автомобилях с электро- или гидрокорректором регулятор необходимо установить в положение «0», в противном случае корректор вернет прежние регулировки автоматически.

После этого надо включить ближний свет фар. Для каждой фары регулировку лучше проводить отдельно, корректируя положение ее светового пятна, закрыв при этом вторую фару любым подручным материалом, не пропускающим свет, или сняв с нее питание.Самостоятельная регулировка фар: инструкция и правила :: Autonews

Световой пучок противотуманных фар регулируется только по высоте

Фары можно считать отрегулированными, когда верхние края левых частей их световых пятен совпадут с горизонтальной линией H (высоты центра фар от дороги), а вертикальные линии Л и П (центры фар) пройдут через точки пересечения наклонных и горизонтальных участков световых пятен.
