Как сделать съемник масляного фильтра: 5 идеи для гаража

Чтобы «заправить» двигатель авто свежим моторным маслом, необходимо менять масляный фильтр. А для этого его сначала нужно снять.

Вроде бы нет ничего проще, но на практике возникают определенные трудности.

Типичная проблема заключается в том, что масляный фильтр располагается в очень неудобном месте, и нормально подлезть к нему не получается. Кроме того, еще и резиновый уплотнитель иногда «прикипает» к блоку мотора.

Поэтому руками открутить фильтр вряд ли получится. В данном случае придется пользоваться специальными приспособлениями.

Таким приспособлением является захватный инструмент, который служит для вращения масляного фильтра.

Гаражные специнструменты (это могут быть ключи типа «краба» или съемники) бывают заводскими и самодельными.

В этой статье подробно расскажем, как сделать съемник масляного фильтра своими руками. Рассмотрим четыре разных варианта.

Если вы самостоятельно занимаетесь техобслуживанием своего автомобиля, в гараже данное приспособление лишним не будет.

А есть ли смысл делать своими руками? Ведь можно купить в автомагазине спецключ для снятия масляного фильтра (или тот же съемник, только заводского исполнения), и не париться.

Но зачем куда-то ехать, тратить время и деньги, когда этот простой инструмент вы можете изготовить самостоятельно? Да и все необходимые материалы обычно всегда есть под рукой.

По большому счету, ключ-съемник для маслофильтра пригодится вам примерно 1-2 раз в год — в зависимости от того, как много вы разъезжаете на своем автомобиле.

В идеале менять моторное масло каждые 7-8 тыс. км пробега.

Условно съемники можно разделить на две группы: универсального типа и узкопрофильные — которые предназначены для фильтра конкретного диаметра.

При покупке или изготовлении съемника своими руками важно, чтобы инструмент был удобным в работе — например, чтобы его можно было без проблем переставлять при затяжке или откручивании масляного фильтра.

Универсальные захватные инструменты могут быть следующих видов:

ременные;
цепные;
ленточные.

Ременные съемники — одни из самых простых. В зависимости от длины ремня, ширина захвата может варьировать в пределах 30-260 мм.

Цепные съемники — самые надежные. Они позволяют откручивать фильтры диаметром 60–140 мм.

Ленточные съемники масляного фильтра, у которых рабочей частью является стальная лента, рассчитаны на диапазон диаметров в пределах 60-110 мм. Используются они реже, чем ременные и цепные. Да и цена на них обычно выше.

Содержание

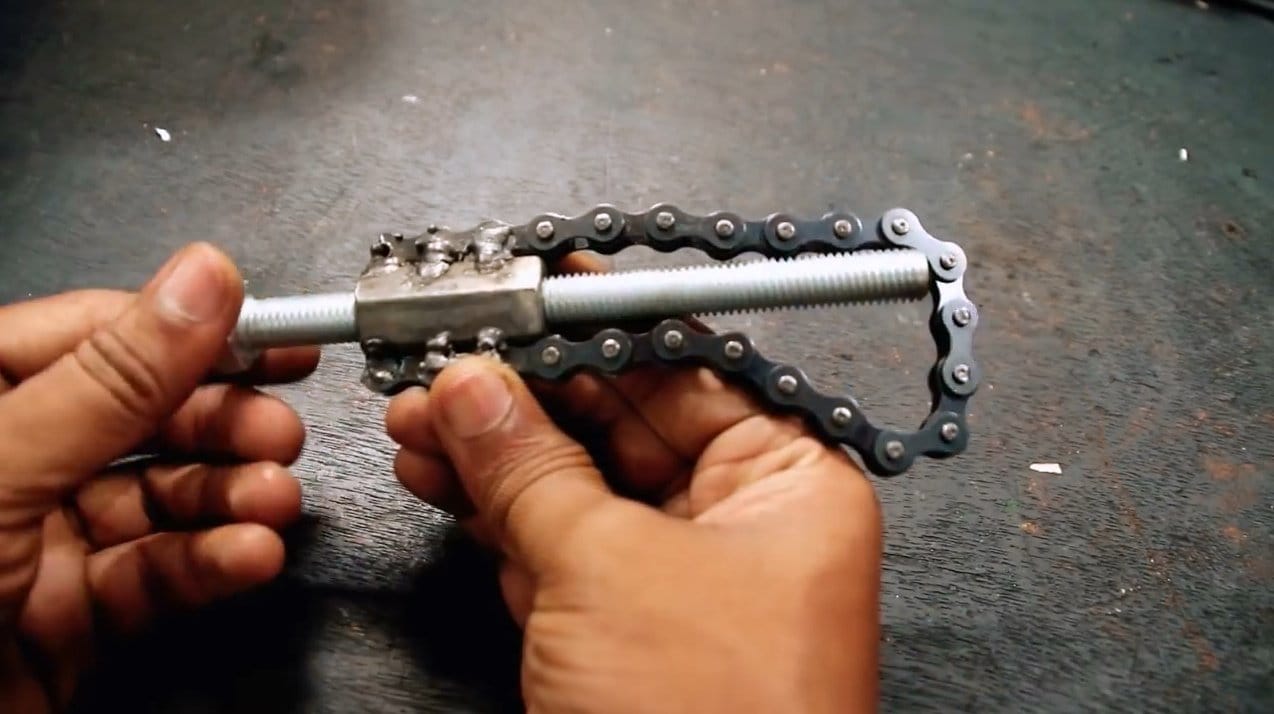

Съемник масляного фильтра из цепи

Для изготовления самодельного приспособления не потребуется использовать станки и сварочный аппарат. Поэтому такой ключ-съемник сможет сделать абсолютно каждый, кто умеет работать руками.

Из основных материалов для изготовления самоделки потребуются:

велосипедная цепь;
удлиненная муфта М10.

Первым делом в удлиненной гайке необходимо будет просверлить сквозное отверстие.

Потом берем велосипедную цепь и укорачиваем ее до нужной длины. Для этого можно воспользоваться выжимкой для велосипедной цепи.

Один конец цепи продеваем в отверстие в удлиненной гайке. Потом оба конца цепи замыкаем.

Далее отрезаем кусок резьбовой шпильки и на одном из концов делаем прорезь под отвертку. Вкручиваем деталь в удлиненную гайку. Шпилька будет фиксировать цепь.

Для работы с этим самодельным съемником можно использовать как обычный рожковый ключ, так и накидной. Также можно использовать трещотку с удлинителем.

По такому же принципу можно изготовить съемник из ремня ГРМ.

Только вместо отверстия в удлиненной гайке надо будет сделать прорезь под ремень. Однако цепной ключ намного надежнее и прочнее (ремень при большой нагрузке может порваться). Поэтому лучше делать именно его.

Но вариант съемника, сделанного своими руками с использованием ремня ГРМ мы все же рассмотрим в этой статье — может, кому-то данный инструмент и пригодится.

Пошаговый процесс изготовления самодельного съемника из велоцепи можно посмотреть в видеоролике ниже. Своим личным опытом поделился автор YouTube канала ТЕХНАРИУМ.

Ключ для масляного фильтра универсальный. Своими руками (без станков и сварки).

Как сделать съемник из ремня ГРМ

В каждом гараже, наверняка, найдется парочка, а то и больше старых ремней ГРМ. Вот их и можно использовать для изготовления съемника для маслофильтра.

Самый простой вариант — использовать ремень ГРМ с рычагом из накидного или рожкового ключа.

Однако лучше все же сделать простейший съемник, чтобы не испортить инструмент, который не предназначен для выполнения подобных работ. Это не займет много времени.

Из основных инструментов нам потребуется болгарка и электрическая дрель (либо же хороший шуруповерт).

Первым делом в удлиненной гайке М12 с помощью сверла диаметром 12 мм необходимо высверлить внутреннюю резьбу на глубину, равную ширине ремня ГРМ.

Далее зажимаем удлиненную гайку в слесарных тисках, накрутив ее на шпильку, вооружаемся болгаркой с отрезным диском и вырезаем паз. Обрабатываем его внутренние края шлифовальным диском толщиной 3 мм.

После этого останется только вставить ремень ГРМ в посадочное место.

Принцип работы очень прост: накидываем ремень на масляный фильтр, после чего, используя в качестве рычага гаечный накидной ключ, пробуем открутить.

Пошаговый процесс изготовления самоделки можно посмотреть на видео ниже.

Ключ для масляного фильтра универсальный. Своими руками (без станков и сварки).

Самодельный ленточный ключ для масляных фильтров

Для изготовления данной самоделки нам потребуются следующие материалы:

резьбовая шпилька;
гайки;
отрезок профтрубы;
стальная полоса.

Первым делом отрезаем кусок профильной трубы 25х25 мм, длина которого составляет 90 мм.

Если под рукой нет стальной полосы, то можно использовать вместо нее старую металлическую линейку.

По центру профильной трубы сверлим отверстие диаметром 10 мм под резьбовую шпильку.

Далее с помощью штангенциркуля делаем разметку на профильной трубе.

Берем болгарку и вырезаем часть стенок профиля. Используя кусок наждачной бумаги, удаляем заусенцы. Потом делаем еще две поперечные прорези по краям профтрубы.

На следующем этапе из металлической линейки вырезаем полосу длиной 500 мм. Ширина полосы должна быть 20 мм. По краям полосы сверлим два отверстия диаметром 5 мм.

Берем шестигранную гайку, и сверлим в ней пару отверстий (они должны быть соосными). Потом в просверленных отверстиях метчиком нарезаем резьбу под винты М5.

Теперь приступаем к сборке. Сначала концы металлической полосы продеваем в пазы в профильной трубе.

Между концами полосы устанавливаем шестигранную гайку с просверленными отверстиями, и фиксируем ее при помощи двух винтов.

Затем в эту гайку вкручиваем шпильку. Накручиваем на нее еще одну гайку, вставляем в направляющее отверстие в профильной трубе, и фиксируем третьей гайкой.

Вторую и третью гайки необходимо будет прихватить с помощью сварки. После этого надо укоротить шпильку до нужной длины (в данном случае — 200 мм).

Для удобства работы со съемником на конце шпильки необходимо будет сделать ручку. Можно использовать деревянную ручку, либо изготовить ее из гаек и шайб — как на фото ниже.

Принцип работы этого инструмента очень прост: когда мы закручиваем резьбовую шпильку по часовой стрелке, то происходит затяжка стальной полосы — она по всей своей плоскости обжимает масляный фильтр. И потом останется только его открутить.

Ознакомиться с пошаговой инструкцией по изготовлению самодельного съемника можно на видео ниже. Идеей поделился автор YouTube канала Alexander Polulyakh.

Сделай и себе такой ключ для откручивания…

Ключ Краб для масляного фильтра

Для изготовления этого захватного инструмента нам потребуются:

4 одинаковых шестерни;
листовой металл;
стальной кругляк диаметром 6 мм;

Из листового металла вырезаем две заготовки треугольной формы. После этого сверлим в них отверстия.

Одно отверстие сверлим по центру, и еще три — по углам. Чтобы все отверстия были соосными, нужно прихватить треугольники сваркой.

После этого обрезаем болгаркой острые углы на заготовках.

Далее потребуется подготовить три металлических стержня, которые будут соединить треугольные пластины между собой, а также удерживать три шестеренки. Вставляем их в одну из крышек корпуса и привариваем.

На следующем этапе отрезаем три заготовки от стального кругляка. Длина каждого прутка — 75 мм. Сгибаем их под прямым углом.

После этого готовые Г-образные элементы привариваем к трем шестеренкам. Сварные швы обрабатываем болгаркой.

Теперь приступаем к сборке. Сначала устанавливаем по краям пластины три ведомых шестерни, а посередине — вставляем ведущую шестеренку.

Центральная шестеренка будет фиксироваться с помощью болта.

Для этого нужно будет рассверлить в ней отверстие под болт. Вставляем болт в шестеренку, и обвариваем. Затем сварной шов зачищаем.

После того, как соединили две крышки, обрезаем концы металлических стержней, и обвариваем.

Этот съемник можно использовать как для откручивания масляного фильтра, так и для закручивания. Причем ключ-краб можно использовать для фильтров разного диаметра.

Для работы с крабом потребуется накидной гаечный ключ или торцевая головка с воротком.

Подробный процесс изготовления данной конструкции вы можете посмотреть на видео ниже.

Если есть автомобиль то этот инструмент точно пригодится!!!

Как сделать ключ для откручивания масляных фильтров и гаек

Удивительно, насколько порой просты в изготовлении могут быть некоторые приспособления и насколько они полезны оказываются для домашней мастерской или гаража.

Обязательно смастерю себе такую штуковину, чтобы в нужный момент не кусать локти и не изобретать велосипед.

А пока расскажу, как сделать этот самодельный ключ. Реально это очень простая самоделка, поэтому советую взять себе на заметку.

Необходимые материалы:

металлический квадратный пруток;
зубчатый ремень;
стальная полоса;
круглый пруток.

Своим личным опытом изготовления ключа для откручивания масляных фильтров и гаек поделился с нами автор YouTube канала Carlos Morais.

Основные этапы работ

Первым делом отрезаем кусок квадратного прутка длиной примерно 15 см. На конце маркером надо сделать разметку.

Затем высверливаем четыре отверстия на сверлильном станке или с помощью электрической дрели.

Подготавливаем четыре отрезка стального круглого прутка и вставляем их в отверстия. С обратной стороны эти штырьки нужно обварить.

Далее нам потребуется две одинаковых заготовки из металлической полосы длиной по 6 см, которые будут привариваться по бокам квадратного прутка. Однако, прежде чем приварить их, нужно загнуть края под углом 90 градусов.

После сварки обрабатываем сварные швы на шлифовальном станке или с помощью болгарки — кому как удобнее.

В завершении останется только установить зубчатый ремень. Самодельный ключ готов.

Получилась ну очень простая штуковина, которая однозначно вам пригодится не один раз. Особенно если у вас есть в гараже автомобиль.

Видео по теме

Подробно о том, как сделать ключ для откручивания масляных фильтров и гаек, рекомендую посмотреть в авторском видеоролике ниже.

CHAVE DE CINTA FEITA COM CORREIA DENTADA IDEAL PARA SACAR FILTRO DE ÓLEO, CANOS #COISA REDONDA

Зачем нужен съемник для фильтра

В первую очередь, чтобы облегчить замену фильтра, если работы выполняются в условиях гаража, а не на станции техобслуживания.

Руками масляный фильтр открутить довольно проблематично, да еще и можно травмироваться. А с помощью самодельного или покупного приспособления — все проходит быстро и без проблем.

Помимо этого, ключ-съемник можно использовать и для того, чтобы установить новую «банку». От руки не получится хорошо затянуть. В общем, универсальная вещь.

Как сделать съемник для масляного фильтра своими руками, мы вам рассказали. Вам же останется только выбрать оптимальную для себя конструкцию и повторить ее.

Надеемся, что изложенная в статье информация была полезной для вас. Спасибо за внимание.

Андрей Васильев

Задать вопрос

Съемник масляного фильтра — как сделать ключ своими руками

Большая часть водители полностью уверены, что съемник масляного фильтра – это абсолютно бесполезный и ненужный инструмент, который должен быть только у автомобильных слесарей. Другая же часть, уже вероятно столкнулась с проблемой, когда фильтр с помощью рук открутить невозможно. Выбор данного съемника ограничивается только моделью автомобиля, ведь не все фильтра изготавливаются под единый стандарт, поэтому подбирать его следует в соответствии с моделью автомобиля.

Какими бывают съемники

Практически все съемники имеют одно и то же конструктивное сходство – это матовая рукоятка, как правило, изготовленная из пластической массы и хромированное основание. Среди различий можно отметить то, что съемники могут быть универсальными или теми, которые в состоянии открутить только какой-то конкретный размер фильтра, чаще всего, круглой формы.

Основная масса съемников позволяет демонтировать фильтрующие элементы с двигателей внутреннего сгорания или же корпуса фильтрующих элементов, со сменной вставкой. Исходя из вышеперечисленных особенностей, можно выделить следующие основные виды и типы съемников:

Ременный
Ленточный
Краб
Со специальными регулируемыми захватами
Цепной
Клещевой или серповидный

Если производить сравнение, то напрашивается вывод, что съемник с регулируемым захватом будет самым лучшим и рациональным. На самом деле, это не так. Дело в том, что такой съемник рассчитан на определенный диапазон размеров, к которому фильтр другого автомобиля попросту не подходит, во-вторых, из-за большого количества регулировочных приспособлений для него, подобраться из-за которых удается не всегда. Ведь подкапотное пространство очень узкое и не всегда позволяет установить на элементы длинные инструменты.

Как пользоваться съемником типа чашка

Масляный фильтр в виде «чашки» получил более широкое распространение. Такое название они носят из-за своей формы, которая напоминает самую обыкновенную чашку.

Выбирать такой съемник нужно предельно внимательно. Дело в том, что он изготавливается к конкретному размеру фильтра и, имея разницу хотя бы в пару миллиметров, запросто может стать самым бесполезным инструментом в гараже. Самым грамотным решением будет приобретение набора таких съемников, тогда вы точно не ошибетесь. «Чашки» в таких наборах располагаются в специальном футляре в виде небольшого чемодана, что позволяет повысить удобство хранения и транспортировки.

Многие съемники в виде «чашки» имеют с обратной стороны специальные квадратные отверстия под ключ, или же выпуклость под накидной ключ. Такая особенность конструкции позволяет справиться с демонтажем практически без проблем, прилагая наименьшее усилие на инструмент. Если такое не предусмотрено конструкцией, то водители дорабатывают такие детали самостоятельно. Со многими наборами может идти дополнительный инструмент под чашку.

Чтобы снять фильтр, необходимо надеть чашку той стороной, с которой на ней расположены грани. Они должны точно соответствовать граням, расположенным на корпусе фильтра, в противном случае, вы рискуете получить проскальзывание, которое не поможет открутить вам фильтр. Такой инструмент довольно долгое время считается самым удобным. Благодаря своим граням, он исключает любое проскальзывание, а его компактные размеры позволяют провести работу внутри любого подкапотного пространства. Однако, чтобы добиться такого результата, нужно подбирать инструмент с высокой точностью по размеру.

Съемник Краб

Такой съемник имеет необходимый диапазон настроек под различные размеры масляных фильтров. Он состоит из двух металлических пластин, круглой формы, между которыми заключено 3 зажима с лапками. На рабочей части лапок нанесен шершавый рисунок, чтобы исключить возможность проскальзывания и обеспечить максимальное зацепление с корпусом фильтра. Фиксация и зажим лапок осуществляется специальными регулировочными болтами.

Вначале, лапки съемника подгоняются под диаметр фильтра, и краб надевается на него. Напоминаем, что для достижения лучшего зацепления, стяните зажимы как можно туже. После этого, установите в квадратный паз устройства специальный ключ и открутите краб вместе с фильтром.

Процесс выворачивания фильтра полностью идентичен откручиванию фильтра при помощи съемника «чашка».

Главным недостатком краба является узкий диапазон регулирования. Это означает, что он имеет ограничения по большому и малому размеру масляных фильтров. Поэтому покупка такого съемника должна в будущем соответствовать размерам применяемых фильтров.

Тем не менее, есть и определенное достоинство съемника – это такая же возможность работы в узких пространствах, которые сильно ограничены элементами подкапотного отсека.

Другие виды

Цепной вид съемника представляет собой однорядную или двухрядную цепь, которая пропущена в специальный паз и имеет в нем фиксатор. Она растягивается в соответствии с диаметром окружности фильтра, затягивается и фиксируется. Таким образом, из остальной части цепи и фиксатора складывается рукоятка, воздействуя на которую, можно открутить масляный фильтр.

Ременный съемник обладает схожей конструкцией с цепным. Разница заключается лишь в материале изготовления захватного устройства. Для такого съемника применяется специальный ремень, который затягивается и фиксируется на корпусе фильтра, также образуя специальную рукоять. Благодаря этой рукоятке, можно беспрепятственно открутить масляный фильтр.

Наверное, самым неудачным съемником можно считать ленточный съемник. В его состав входит специальная металлическая лента, которая и обеспечивается захват фильтра. Эта конструкция имеет один серьезный недостаток – слишком малый диапазон регулирования захвата. Разница между максимальным и минимальным диаметром составляет всего лишь 30 миллиметров. Второй недостаток – это слабая фиксация захвата. Многие съемники такой конструкции попросту не могут выкрутить слишком туго затянутый масляный фильтр.

Как изготовить ременный съемник своими руками?

Основанием для будущего съемника будет шестигранник. Подберите его размер в соответствии с вашим предпочтением (подумайте, каким ключом планируете производить откручивание) и отрежьте необходимую длину. Будьте внимательны, слишком большая длина основания будет совсем не эффективной и серьезно ограничит место в подкапотном пространстве.

Возьмите автомобильный ремень безопасности и в соответствии с его шириной сделайте необходимый пропил в торце шестигранника. Вставьте ремень туда, проведите центровку и зафиксируйте при помощи болтов и гаек. Отверстия в ремне следует прожигать, но ни в коем случае не сверлить, иначе со временем, он начнет пушиться и выйдет из своего места.

Конец ремня должен выпирать из шестигранника хотя бы на 10 миллиметров и должен быть обожжен, чтобы исключить возможность его роспуска. Второй конец ремня должен иметь такие же параметры.

После подгона съемника под размер часто используемого масляного фильтра, затяните петлю на конце шестигранника и можете смело использовать новое приспособление.

Как сделать самодельный съемник масляного фильтра

Для изготовления и дальнейшего применения цепного съемника, вам понадобится стальная труба дюймового размера, велосипедная цепь и металлическая заглушка, которая легко вкрутиться на резьбу трубы.

В заглушке просверливается отверстие диаметров 9 миллиметров, и с помощью любого треугольного напильника обработайте ее поверхность до тех пор, пока отверстие не станет подходящим для квадратного сечения любой трещотки. Металлическая заглушка до упора накручивается на резьбовой конец трубы и плотно затягивается. Чтобы исключить дальнейшее перемещение, рекомендуется неразъемно закрепить ее при помощи обычной сварки.

Сделайте отверстия в заглушке, в котором будет фиксироваться конец цепи. Поставьте туда цепь и проденьте любую шпильку, которую нужно зафиксировать с двух сторон любым удобным способом. Оденьте цепь на съемник и затяните. Выполните регулировку для заглушки в зажатом состоянии и разжатом. Таким образом, съемник будет иметь два положения: одно дает возможность надеть его на фильтр, а второе – произвести захват и выкрутить фильтрующий элемент.
