Силовой бампер на НИВУ своими руками
Бампер будем делать из швеллера 12 мм шириной. Купили для переднего бампера кусок 2 метра. Крепить буду на штатные трубки для стандартного бампера. Первая примерка двух метрового швеллера в качестве бампера на ниву, фот ниже.

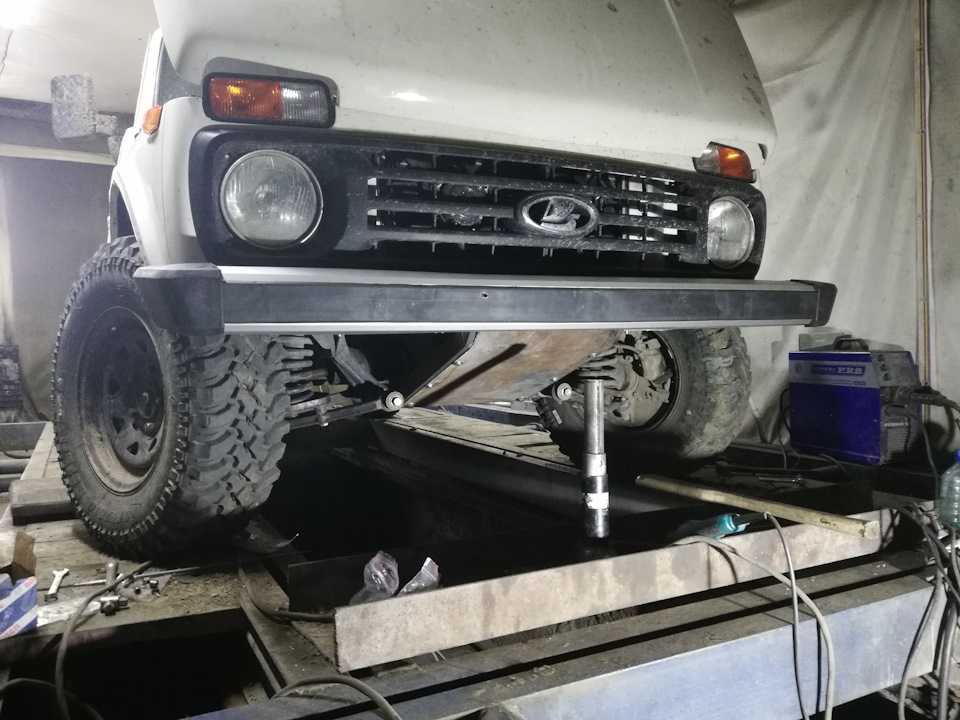

Снял стандартный бампер, на его место просто подвесил швеллер
Пропилы для изгиба
- Пропилы для изгиба
- Сужение краев бампера
- Варим кенгурятник
- Первая примерка
- Доработка и покраска бампера
- Осенние покатушки, фото нивы с бампером на природе
- Популярное на этом блоге
По результатм прикидки, оказалось что он получится слишком близко к «морде» и лебедка может не влезть в дальнейшем. Поэтому наварил куски швеллера вот таким образом. На фото ниже уже сделан пропил, что бы края бампера загнуть немного назад.
Изначально сделанный пропил на глаз, выглядет так до сгиба
Загибается методом «прыжка» на него, предварительно опертого на пенек или любую другую возвышенность
Теперь имеем вот такую конструкция, прикидываем на автомобиле.
Сужение краев бампера
Теперь настало время рисовать, примерно то как хотелось бы видеть бампер уже в готовом состоянии. Рисовал просто маркером, можно мелом.
Отпиливаем се лишнее, и подвариваем.
Раз
Два
Не рассчитали что при выпиливании треугольника, согнутый конец швеллера станет короче своего прямого соседа, поэтому еще раз подпиливаем бампер под углом. Далее тоже самое проделываем для другого конца бампера.
Варим кенгурятник
Далее делаем защиту радиатора, или сам кенгурятник на бампере, из уголка 60*60 (можно было 50*50 взять)
Хочется сделать так что бы немного выдавался вперед, сам кенгур, поэтому опять пилим зарубки и гнем
Далее привариваем и подвариваем, пилим прямо на машине, поэтому прикрываем куском OSB
Высоту защиты радиатора делаем чуть ниже капота
С другой стороны делаем аналогично, и привариваем верхнюю поперечину из профильной трубы, конечно круглая труба смотрелась бы наверное получше, но ее не было в наличии.
Еще несколько фотографий бампера на ниву из швеллера
Еще ракурс
Далее ставим среднюю перегородку для защиты радиатора, так же из профильной трубы, привариваем ее к уголку
Дождь не дает работать на улице, поэтому снимаем бампер и идем в гараж, для обварки торцов швеллера и проварки всех прихваток, тут работы где то на часик с перекурами
Обваривание прошло успешно, все стыки проварены
Первая примерка

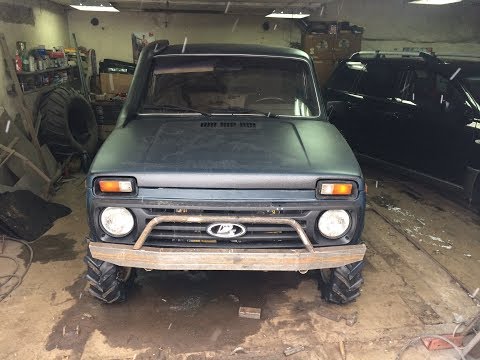

Теперь примерка на НИВУ
И вид сбоку, на обваренный торец
Посмотрим как смотрится с квадратными противотуманками… не очень, круглое, должно быть с круглым, тем более есть круглые ПТФ, они и пойдут на установку на бампер
Доработка и покраска бампера
Далее я подварил листы для визуального утолщения бампера, фоток процесса не делал но смысл понятен на следующей фотке
Далее еще были вварены гайки для вкручивания ушей для транспортировки
Далее грунтуем бампер из баллона, черной грунтовкой, предварительно конечно же отшлифовав сварные швы при помощи УШМ.
Грунтуем на улице, там лучше видно, да и вони поменьше
Поближе
Далее после просыхания грунтовки на бампере, красим так же из баллончика, жаль не было матовой краски, пришлось купить глянцевую
Кстати профильная трубка, приваренная между гаек для крюков на бампере, является защитой госномера от повреждений об толкаемые преграды, ведь это силовой бампер.
Теперь ставим на наш самодельный бампер для НИВЫ все необходимые ништяки и причиндалы, а именно круглые ПТФ и госномер, так же вкручиваем буксировочные проушины.
Осенние покатушки, фото нивы с бампером на природе
Узнаем как изготовить усиленный бампер на «Ниву»
Большинство владельцев автомобилей «Нива» выбирают его исключительно из-за хорошей проходимости. Данный внедорожник может без проблем преодолеть бездорожье. Однако если «Ниву» не подготавливать к таким действиям, то она может пострадать. Одним из самых важных дополнений, которое необходимо для преодоления бездорожья, является усиленный бампер на «Ниву».
С таким бампером не только увеличивается защита автомобиля, но и преображается его внешний вид, внедорожник выглядит более брутально. Именно поэтому владельцы «Нивы» хотят сделать и установить усиленный бампер.
Подготовительная работа
Данный элемент можно приобрести в специальных магазинах. Однако выбор на усиленные бамперы ВАЗ не очень велик, потому что производитель поставляет их в малых количествах. Найти усиленный бампер достаточно трудно, а в малых городах почти невозможно, именно поэтому многие владельцы Нивы предпочитают изготавливать данный элемент самостоятельно, нежели приобретать готовый в магазине.
Замена тормозных дисков Нивы Шевроле — специфические…
В нашем небольшом материале мы рассмотрим, как осуществлять замену тормозных дисков «Нивы…
Усиленный бампер на «Ниву» является не только элементом внешнего вида автомобиля, но и защитой кузова и пассажиров. В случае аварии он может спасти жизни. Из-за этих причин многие владельцы «Нивы» ищут чертежи усиленного бампера и советуются со знающими людьми о том, как сделать лучше.
Подготовка основных материалов

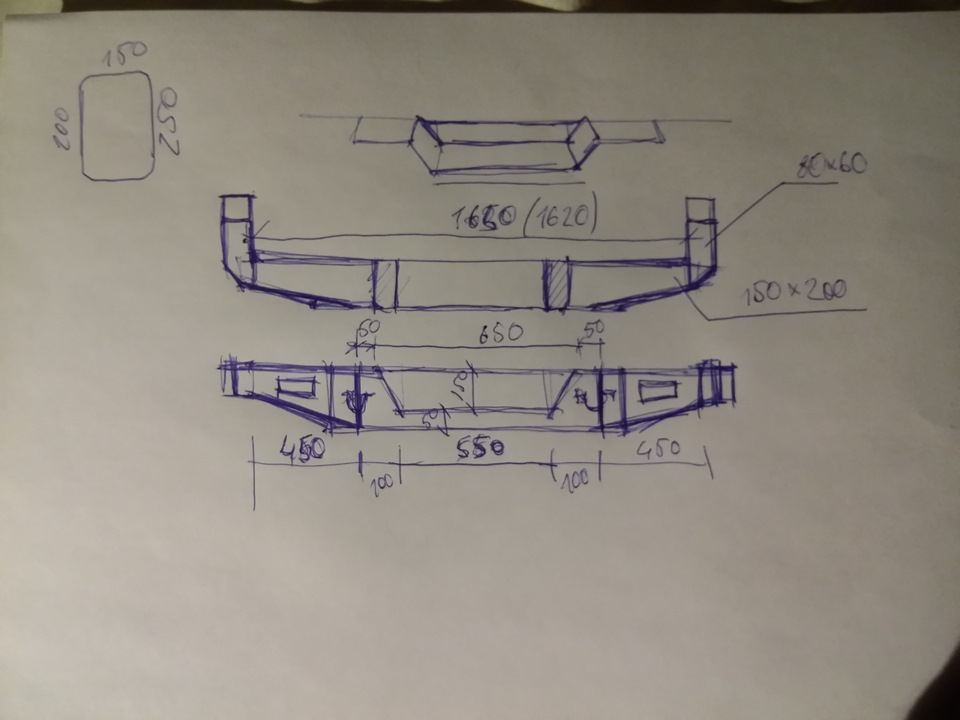

В случае, если уже найден чертеж, то можно приступать к подготовке необходимых материалов. Для изготовления бампера на ВАЗ понадобится:
1. Листовой металл толщиной 3 мм или больше.
2. Профиль трубчатый или коробчатый.
3. Листы плотного картона.
4. Шпатлевка и грунтовка, желательно автомобильная.
5. Краска.
Когда все материалы подготовлены, необходимо найти нужные инструменты. К числу основных из них относятся болгарка и сварочный аппарат. В случае, если данных инструментов не будет, то нужно будет их у кого-нибудь одолжить или прибегнуть к помощи специалистов.
Защита бампера из нержавеющей стали — изготовление и…
Основные функции защиты на бампер из нержавеющей стали. Этапы изготовления и установки защиты на…
Установка бампера
Когда подготовлены все материалы и найдены все инструменты, можно приступать к изготовлению бампера для «Нивы-2121».
Раскрой материала
Чтобы перенести чертеж на листы металла, необходимо создать шаблон. Для этой цели и понадобится картон.
Когда все части бампера вырезаны из картона, их можно примерять. Если все подошло идеально, то можно перенести эти части на листы металла. Для их вырезания потребуется болгарка. Когда все части будут вырезаны, лучше всего их обработать шлифовальной машинкой, чтобы все было идеально ровно. Однако если такого инструмента нет, то можно оставить и так.
Создание основной конструкции
Создать основную конструкцию бампера для «Нивы-2121» можно 2 способами: соединяя несколько элементов путем их сварки или придать форму бампера цельному элементу путем сгибания и складывания. Выбирать, какой способ удобнее, должен каждый сам для себя.
Лучше всего выглядит изделие, изготовленное из цельного куска и погнутое в нужных местах. В таком случае все углы получаются закругленными. Однако для того, чтобы погнуть металл в нужных местах необходимо специальное оборудование, которое можно найти только на предприятиях. Поэтому чаще всего бампер на «Ниву» усиленный изготавливаются с применением сварочного аппарата.
ВАЗ-21218 Фора: характеристики, отзывы владельцев,…
Про автомобиль ВАЗ-2121 «Нива» уже сказано очень много слов. Это первый отечественный…
Создание кенгурина
Теперь необходимо задуматься, хватит ли одного каркаса или еще нужен и кенгурин. Ответ на этот вопрос каждый владелец «Нивы» должен обдумать самостоятельно. Если нужно только усиление бампера, то будет достаточно одного каркаса. Если же хочется преобразить внешний вид автомобиля, то идеально впишется кенгурятник. Цена на самодельный кенгурин будет гораздо ниже готовых.
Для создания такого элемента будут необходимы профильные трубы. Их можно согнуть нужным образом или вырезать и сварить между собой несколькими элементами. Дизайн кенгурина можно придумать самостоятельно, каких-то определенных стандартов здесь нет.
После завершения работ будет необходима покраска. Также можно установить на кенгурин и бампер дополнительную оптику. Для того, чтобы силовые элементы держались крепко необходимо устанавливать их при помощи пластин.
Как выяснилось, изготовить бампер на «Ниву» усиленный не так уж и сложно, нужны лишь только инструменты, материал и немного сноровки. Также, если бампера нет в магазинах, а изготавливать его самостоятельно нет возможности, то можно обратиться к мастерам.
