Стремясь к повышению комфорта управления автомобилем, автопроизводители усложняют конструкции автоматических коробок передач. Над устранением толчков при смене передаточного числа в АКПП трудится тормозная лента. Выход ее из строя или неправильная регулировка приводят к рывкам автомобиля. Это сказывается не только на удобстве пользования машиной, но и уменьшает ресурс двигателя и трансмиссии.

Назначение тормозной ленты

Тормозная лента АКПП необходима для блокировки на непродолжительное время элементов планетарного ряда. Фиксирование происходит на корпус автоматической коробки передач. Несмотря на компактные размеры и небольшую ширину, обеспечивается хорошая удерживающая способность.

Принцип фиксации взят с работы тормозных башмаков. Блокировка основана на эффекте самозажатия. При расслаблении механизма происходит смягчения толчка, сопровождающего переключение передачи. При отпускании ленты барабан планетарной передачи, находившийся в блокировке, вращается в противоположную сторону относительно прикладываемого тормозного воздействия. Все манипуляции происходят максимально быстро.

Принцип действия системы

Концы тормозной ленты закреплены:

  • неподвижно на корпусе АКПП;
  • на перемещаемый поршень сервопривода.

Схематическое изображение механизма блокировки

Схематическое изображение механизма блокировки

При подаче трансмиссионной жидкости в полость включения привода поршень начинает перемещаться под действием давления масла. После зажатия тормозной ленты происходит фиксирование элементов планетарного ряда. Блокировка продолжается требуемое время.

Как только возникает необходимость разблокировать барабан планетарной системы, начинается подача масла в полость отключения сервопривода. После выравнивания давления в двух контурах, тормозная лента начинает ослаблять воздействие. Возвратная пружина действует на поршень, и он занимает исходное положение. Тормозная лента переходит в свободное состояние.

Эксплуатация АКПП с тормозной лентой

Тормозная лента изготавливается из множества эластичных полос. Материалом служит гибкий сплав металлов, который обладает достаточной прочностью на разрыв и механическое стирание. Для улучшения фиксации внутренняя часть покрывается фрикционным покрытием.

Внешний вид ленты, изготовленной из эластичных полос

Внешний вид ленты, изготовленной из эластичных полос

В процессе эксплуатации происходит изнашивание полос металла и фрикционного покрытия, поэтому, через определенные промежутки времени может потребоваться замена ленты. Приобретать новую лучше в комплекте с натяжными болтами. Они могут устанавливаться как снаружи, так и внутри АКПП, в зависимости от конструктивных решений автопроизводителя.

При внутреннем размещении головка винта не подвергается загрязнению и разрушению от коррозии. Внешнее расположение хорошо тем, что регулировку натяжения можно проводить без снятия кожуха с коробки. Это позволяет экономить время, а в случае посещения автосервиса, и денежные средства.

Внешний вид регулировочного болта и шпильки с контр-гайкой

Внешний вид регулировочного болта и шпильки с контр-гайкой

Осуществляя любой ремонт коробки передач, по его завершению регулировка натяжения ленты является обязательной операцией. Не помешает провести настройку и при доливке либо замене масла. В процессе эксплуатации, если появляются заметные рывки при переключении передач, также стоит обратиться к натяжному болту.

Неисправности, связанные с лентой АКПП

Наиболее частыми неисправностями системы фиксации планетарной передачи являются:

  • Истирание фрикционного слоя. Это приводит к неполному блокированию планетарки. Помимо толчка во время переключения передачи наблюдается скрежет со стороны автоматической коробки передач;
  • Износ или обрыв манжет поршня. Тормозная лента при этом полностью перестает выполнять свои функции. При смене передаточного числа появляются ощутимые рывки;
  • Механическое повреждение штока поршня. Дальнейшая эксплуатация приводит к попаданию обломков в подвижные части АКПП. Происходит повышенный износ всех узлов. Масло загрязняется мелкими, металлическими частичками. Даже короткая поездка может вывести коробку передач из строя, в результате чего придется делать капитальный ремонт.

Крайне редко встречается ситуация, когда тормозная лента подклинивает подвижные части. Обычно это происходит при износе пружины либо загрязнении открывающей полости сервопривода. Автомобиль может перестать полностью двигаться. Часто при такой поломке нет возможности ехать на задней передаче.

Порядок регулировки

Для обеспечения нормальной работы фиксирующей системы требуется регулярно контролировать зазор между тормозным барабаном и лентой. Для этого с помощью системы рычагов происходит изменение расстояния при воздействии на регулировочный винт либо шпильку.

Шпилька для регулировки натяжения в комплекте с контр-гайкой

Шпилька для регулировки натяжения в комплекте с контр-гайкой

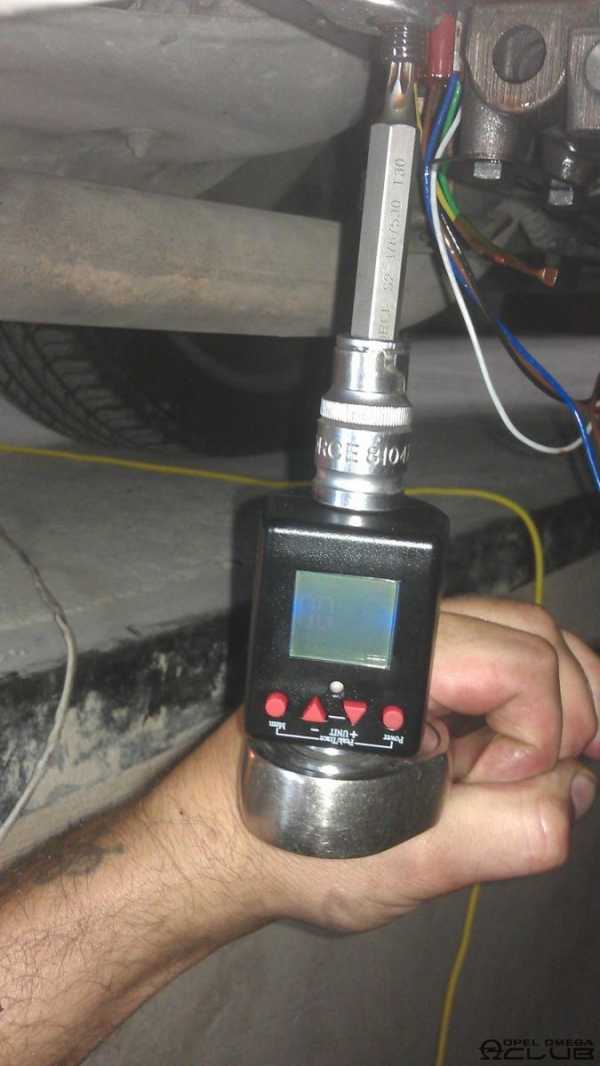

Закручивать шпильку следует динамометрическим ключом. Рекомендуемое усилие указывает автопроизводитель. Для каждой модели машины оно может варьироваться в небольших пределах.

Регулировочная шпилька, установленная на автомобиль

Регулировочная шпилька, установленная на автомобиль

Во время регулировки винт изменяет расположение упора. В результате появляется воздействие на крепление тормозной ленты на корпусе автоматической коробки передач. При расположении винта регулировки внутри картера требуется снимать масляный поддон АКПП.

Существуют коробки скоростей в которых настройка зазора происходит при помощи штоков. Устанавливаются они во время переборки узла. Регулировка осуществляется подбором необходимой длины. Автопроизводитель выпускает штоки с определенным шагом изменения длины. Регулировка в таком случае происходит дискретно.

Специальный ключ для проведения регулировки

Специальный ключ для проведения регулировки

Контролировать натяжение следует при возникновении подозрений на ненормальную работу ленты. Так как при смене масла обычно требуется снимать поддон, то следует воспользоваться доступом к регулировочному винту и произвести диагностику зазора. Натягивать ленту с расчетом на будущее и превышать норму усилия не следует, так как это плохо отразится на сроке службы АКПП и тормозного механизма в частности.

Тонкости регулировки натяжения самостоятельно

При регулировки динамометрическим ключом возникают следующие проблемы:

  • отсутствует ключ требуемого номинала;
  • инструмент не проходил поверку, поэтому в точности измерения есть большие сомнения;
  • не удается уловить требуемый момент по субъективным причинам.

Вариант регулировки зазора без измерения момента силы динамометрическим ключом:

  1. Остановить автомобиль на небольшом уклоне;
  2. Затормозить ручником;
  3. Подложить под колесо кирпич и проверить, удерживает ли он машину при снятом ручном тормозе;
  4. Затягиваем ручник;
  5. Кирпич кладем в нескольких сантиметрах от колеса;
  6. При наличии напарника оставляем его следить за расстоянием между колесом и кирпичом, и говорим ему: «Ответь, когда машина начнет движение»;
  7. Ослабляем контр-гайку, чтобы регулировочный болт мог без проблем закручиваться;
  8. Затягиваем винт до легкого упора;
  9. Отпускаем ручник и контролируем, чтобы автомобиль не начал движение;
  10. Медленно ослабляем болт, пока тормозная лента не позволит автомобилю покатиться;
  11. Заворачиваем винт на 2-3 оборота. Необходимое количество оборотов лучше определить экспериментально на конкретной модели машины. Главным условием является полное отсутствие рывков при смене передачи.

Использование такого способа позволит устранить толчки без столкновения с трудностями точного определения момента силы. Данный метод не претендует на звание самого точного. При возможности желательно его комбинировать с замером динамометрическим ключом.

Замена тормозной ленты

Для установки новой тормозной ленты рекомендуется придерживаться нижеуказанной инструкции:

  1. Автомобиль необходимо поддомкратить;
  2. Снимаем колесо, чтобы получить доступ к АКПП;
  3. Демонтируем аккумуляторную батарею и воздушный фильтр;
  4. Домкрат ставим под автоматическую коробку передач и приподнимаем ее;
  5. Отворачиваем подушку крепления трансмиссии;
  6. Постепенно опускать АКПП вниз. Важно следить, чтобы не было посторонних звуков, например, в виде скрежета металла;
  7. Снять болты, которые держат заднюю крышку;Внешний вид задней крышки автоматической коробки передач с открученными болтами крепления

    Внешний вид задней крышки автоматической коробки передач с открученными болтами крепления

  8. После снятия крышки тормозная лента станет доступной;Получение доступа к тормозной ленте после снятия задней крышки АКПП

    Получение доступа к тормозной ленте после снятия задней крышки АКПП

  9. Снять старую ленту и заменить на новую;Новая тормозная лента

    Новая тормозная лента

  10. Закрыть заднюю крышку, посадив ее на герметик, и вернуть все демонтированные узлы на автомобиль;
  11. Провести натяжение ленты одним из вышеуказанных способов;
  12. Проверить поведение машины на дороге. Вне зависимости от темпа разгона, при переключении передаточных чисел рывков железного коня наблюдаться не должно.

После снятия старой ленты рекомендуется оценить ее износ. В случае чрезмерных повреждений, полученных в короткий срок, рекомендуется начать поиск причин, выведших механизм из строя. Часто поломка заключается в некорректной работе сервопривода, в результате чего планетарная передача подклинивается в ослабленном состоянии.

Тонкости замены тормозной ленты

Выполняя демонтаж задней крышки автоматической коробки передач следует быть готовым к тому. что она посажена на герметик. Чрезмерные усилия при демонтаже прикладывать категорически запрещается, так как повредив край картера, герметичность узла будет нарушена. Попадание в АКПП абразивных частиц и влаги приведут к ускоренному износу механизма.

После отклеивания нижней части задней крышки из под нее потечет масло. При проведении ремонтных работ желательно подставить емкость под коробку, дабы протекание не нанесло вред полу или окружающей среде. Если трансмиссионной жидкости вытекает слишком много, рекомендуется произвести полную деффектовку узлов трансмиссии.

После установки ленты, желательно проверить ее прилегание. Для этого следует оттянуть один ее конец с усилием в 100 Н и проверить, насколько плотно она прилегает к барабану. По рекомендациям производителей допускается до четырех зазоров в месте прижима. Длина участка не должна превышать 60°, а глубина быть более 2,5 мм. При отклонении от нормы следует заменить ленту на другую. При повторении ситуации рекомендуется провести деффектовку барабана. Наличие небольших зазоров не должно настораживать автовладельца, так как в процессе притирки большинство из них пропадет и лента станет прилегать намного плотнее.

Регулировка и замена тормозной ленты не является сложным процессом, поэтому с этим справится даже начинающий автолюбитель. Проведенный вовремя контроль натяжения предотвратит появления толчков, потери комфорта вождения и чрезмерного механического износа силовой установки с трансмиссией. Поддержание АКПП в технически исправном состоянии позволит чувствовать себя уверенно и безопасно на дороге.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Для чего она необходима. Принцип работы.

Автоматическая коробка передач – достаточно сложный в техническом плане узел: в него входит гидроблок,тормозная лента АКПП, фрикционы, и др. И со временем эта сложность только увеличивается: производители стремятся сделать свою продукцию более надежной и комфортной. В частности, они стараются побороть такую известную проблему АКПП, как толчки при переключении передач. Устранение этого недостатка и является тем, для чего тормозная лента в АКПП необходима.

Что делает тормозная лента

Тормозная лента АКПП служит для кратковременной блокировки элементов планетарного механизма АКПП. Лента фиксируется на корпус коробки, ее конструктивные особенности обеспечивают надежное удержание на требуемый период времени.

Как работает тормозная лента

Принцип, по которому лента фиксирует планетарный механизм, похож на таковой для тормозных башмаков. Когда лента в коробке «отпускается», происходит смягчение толчка, сопровождающего смену АКПП передаточных чисел, так как фиксировавшемуся ею элементу планетарного ряда сообщается вращение, по направлению противоположное вектору силы торможения самой ленты. Происходит все очень быстро, буквально за доли секунды.

Лента имеет два конца:

  • один закреплен на корпусе коробки;
  • второй конец ленты соединен с поршнем сервопривода.

Схематически это можно изобразить следующим образом:

Механизмы АКПП приводятся в действие трансмиссионной жидкостью (маслом), не является исключением здесь и блокировочный механизм. Когда масло попадает в полость включения привода, его давление перемещает поршень. По мере движения последнего лента зажимается, планетарный ряд фиксируется. Манипуляция исполняется требуемый промежуток времени.

Затем, когда настает время разблокировки «планетарки», масло поступает в полость выключения. По мере выравнивания давления жидкости лента ослабевает, на поршень начинает действовать особая возвратная пружина, и он возвращается в исходное состояние. Тормозная лента освобождается полностью.

Особенности эксплуатации

Обычно лента производится из гибкого металлического сплава и состоит из множества полос такового. Металл, при своей гибкости, достаточно прочен и выдерживает высокие нагрузки на истирание и разрыв. Чтобы сделать ленту более долговечной и надежной, на внутреннюю ее часть на заводе наносят фрикционное покрытие.

Внешний вид тормозной ленты:

Эксплуатация АКПП приводит к постепенному износу как фрикционного покрытия, так и самого металла ленты. Поэтому, после определенного пробега, может возникнуть необходимость в ее замене. В продаже можно найти как поставляемые отдельно ленты, так и укомплектованные натяжными болтами; желательно приобретать именно ленты в последнем варианте. Так выглядит болт:

Справа от винта можно увидеть регулировочную шпильку с контргайкой, тоже могущую понадобиться при настройке ленты. Место установки натяжных болтов разнится в зависимости от фирмы, выпустившей АКПП: они могут располагаться как внутри коробки, так и с наружной ее стороны.

Внутреннее размещение винтов обладает рядом преимуществ:

  • они не подвергаются коррозии и не загрязняются;
  • регулировку ленты можно делать без демонтажа кожуха АКПП.

Последнее важно еще и тем, что натяжение ленты можно отрегулировать самостоятельно, не тратя время и деньги на дорогостоящие услуги автосервиса.

Проверять и регулировать натяжение следует не только после замены ленты, но и вообще после любых ремонтно-сервисных операций на автоматической коробке передач, включая долив и замену масла. Если коробка начала «пинаться» и давать рывки, также следует проверять натяжение ленты.

Проблемы с лентой АКПП и их симптомы

В блоке фиксации планетарного механизма могут возникать различные неисправности, ведущие к нештатному поведению авто и поломке всей коробки:

  • износ фрикционного слоя ленты. Планетарный узел при этом блокируется не полностью, при переключении водитель ощущает «пинок» коробки. Кроме того, из АКПП может доноситься скрежет;
  • повреждение манжет поршня (обрыв, физический износ). Лента полностью утрачивает блокирующую способность, и коробка дает рывки при каждой смене передаточного числа;
  • поломка штока поршня из-за механического повреждения. Поршень распадается на обломки, которые попадают в трансмиссионную жидкость и другие узлы АКПП. Масло загрязняется металлическими частицами, которые действуют на другие части коробки как агрессивный абразив, а крупные обломки могут сами по себе повредить или заклинить части АКПП. Даже недолгая поездка на такой коробке способно надолго вывести ее из строя, что приведет к дорогому капремонту АКПП или не менее дорогостоящей замене таковой.

Изредка встречаются случаи, когда лента «подклинивает» подвижные элементы коробки. Проявляется это, если открывающая полость сервопривода загрязнена, или пружина изношена. Характерный признак проблемы – автомобиль отказывается начинать движение, или, например, не отрабатывает задняя передача.

Регулировка ленты

Настройка зазора между лентой и тормозным барабаном производится системой рычагов, на которые прикладывается усилие через регулировочную шпильку или винт. Если настройка делается шпилькой, то она закручивается динамометрическим ключом. Усилие, с которым проводится кручение, определяется автопроизводителем.

АКПП с установленной шпилькой:

Под воздействием на шпильку/винт происходит воздействие на крепление ленты в АКПП. Если механизмы регулировки доступны снаружи, дополнительных манипуляций не требуется, в противном случае придется демонтировать поддон коробки.

Интересно: некоторые разновидности «автоматов» регулируются с помощью специальных штоков различной длины. Настройка производится при разборе узла, установкой штока требуемой длины. Наборы штоков выпускаются производителями таких коробок.

Следует контролировать натяжение при малейшем подозрении на неполадки с лентой. Желательно проводить профилактическую диагностику и при замене масла, поскольку при этом, как правило, снимается поддон, и стоит воспользоваться данной возможностью.

Важно: не стоит излишне «перетягивать» ленту, это ускорит износ и ее самой, и коробки в целом.

Как делать регулировку в полевых условиях, без динамометрического ключа (желательно делать это вдвоем):

  • встать в месте с небольшим уклоном;
  • поставить авто на ручной тормоз;
  • подложить под колесо булыжник, кирпич, тормозной башмак для удержания машины;
  • отложить кирпич (башмак) на несколько сантиметров в сторону от колеса;
  • если есть напарник, он должен следить за машиной и сообщить, когда та начнет движение;
  • ослабить контргайку болта;
  • затянуть его, но не до конца – так, чтобы был легкий упор;
  • отпустить «ручник»;
  • постепенно ослаблять болт ленты, пока машина не начнет сама катиться;
  • завернуть винт на 2-3 оборота.

Требуемое число оборотов определяется экспериментально, до тех пор, пока толчки коробки не пропадут. Этот метод не претендует на точность измерения момента силы при регулировке, но поможет устранить проблему с лентой в полевых условиях, после чего желательно посетить автосервис для более точной настройки и проверки, или сделать таковую самостоятельно, уже с динамометрическим ключом.

motoran.ru

Регулировка и замена тормозной ленты

Правильная регулировка тормозной ленты невероятно важна для более комфортной и безопасной езды на автомобиле с автоматической коробкой переключения передач. Дело в том, что данное изделие имеет мощную удерживающую способность, которая позволяет ему временно блокировать элементы планетарного ряда, надежно удерживая их в фиксированном положении в течение необходимого временного промежутка. А при ослаблении воздействия, тормозная лента очень плавно ослабляет зажатие планетарных элементов. Благодаря этому, при переключении передаточного числа, все возникающие толчки и рывки смягчаются.

Тормозная лента устанавливается в автоматической коробке переключения передач таким образом, что один ее конец располагается на самом корпусе АКПП, а второй закреплен на поршне сервопривода. При необходимости изменения передаточного числа в планетарной передаче, в полость включения подается трансмиссионное масло, под воздействием которого тормозная лента включается в работу. Замедляя скорость вращения барабана, она в течение определенного времени обеспечивает очень надежное зажатие узлов механизма. Собственно, подобным образом и происходит перераспределение характеристик редуктора АКПП.

При необходимости снять блокировку барабана, рабочая жидкость будет подаваться в полость отключения сервопривода. Сразу как только давление в обоих контурах сравняется, тормозная лента начнет постепенно ослаблять свое воздействие на зажатые механизмы. По мере того, как возвратная пружина заставит поршень вернуться в исходное положение, лента перейдет в свободное состояние, позволив барабану планетарной передачи начать вращение в противоположенную по отношению к тормозному усилию сторону. Собственно, как раз эта особенность и позволяет существенно смягчить возникающие рывки или же толчки.

Таким образом, если автомобиль имеет автоматическую передаточную коробку, но при переключении скоростей ощущаются существенные толчки либо рывки, то причин подобных неудобств может быть несколько. Основные из них — это износ и неправильно выполненная регулировка тормозной ленты. Кстати говоря, в обоих случаях, такие проблемы влияют не только на удобство управлением машиной, но так же еще на срок эксплуатации трансмиссии и мотора. И если же замена тормозной ленты принесет автовладельцу немало хлопот, то вот ее регулирование — процедура совсем несложная, и не требующая много времени.

В принципе, регулировка тормозной ленты выполняется практически в любом СТО, так как такой процесс относится к стандартному техническому обслуживанию автомобиля, наравне с той же пресловутой заменой моторного масла. Тем не менее, данная работа вполне может быть выполнена автовладельцем самостоятельно. Ее проведение не требует наличия у водителя гаража с подъемником или ямой, да и особых навыков тоже не нужно, так как весь процесс подразумевает только подтягивание болтов, отвечающих за натяжение. Проведение этой простой и нехитрой манипуляции позволит добиться следующих преимуществ:

  • Увеличится удерживающая способность данного изделия
  • Возвратится возможность блокировки элементов планетарной передачи
  • Толчки, удары и рывки при переключении скоростей уменьшатся

Регулировка тормозной ленты АКПП

Как правило, регулировка тормозной ленты АКПП всегда неизменно производится мастерами при обслуживании или ремонте автоматической коробки переключения передач в любых автосервисах. Кроме того, опытные механики советуют время от времени выполнять настройку этого элемента самостоятельно, вне зависимости от появления неприятных ударов во время переключения скоростей. А вот если они появились, то натянуть болт регулировки тормозной ленты нужно как можно быстрее — поскольку это поможет избежать не только дискомфорта при передвижении, но и сохранит работоспособность трансмиссии.

Кстати говоря, в различных трансмиссионных системах болт регулировки тормозной ленты может располагаться как внутри коробки, так и снаружи. В принципе, каждый из этих вариантов имеет свои преимущества, поэтому выбор конечного расположения зависит только от усмотрения конструкторов. Например, если болт находится внутри, то его головка менее подвержена коррозионному воздействию. Благодаря наружному расположению регулировка тормозной ленты АКПП не требует демонтажа кожуха коробки, что существенно сказывается на временных затратах и на финансовых, если работа проходит в автосервисе.

Однако, достичь качественной работы фиксирующих элементов трансмиссии можно и самостоятельно. Для этого, используя болт регулировки тормозной ленты нужно изменить зазор между лентой и тормозным барабаном, выставив его в оптимальном значении, которое устанавливается каждым заводом-изготовителем машин индивидуально. Само собой, даже на одинаковых марках автомобилей такое значение может немного варьироваться, потому весь процесс натяжения будет выполняться под каждый автомобиль с различным упором болта в креплении, при этом точность такой регулировки определяется только «на глаз».

Собственно, как раз из-за этого у многих автовладельцев и возникает первая проблема. Поймать необходимый момент натяжения на некоторых машинах не составляет труда. А вот на некоторых других добиться этого подолгу не удается. Причина кроется в том, что каждый водитель эксплуатирует машину в разных условиях, поэтому болт регулировки тормозной ленты может со временем прикипеть или сорвать резьбу. Встречаются и другие причины. В целом же, используя динамометрический ключ, регулировка происходит так:

  1. Автомобиль загоняется на местность с небольшим уклоном.
  2. Далее проверяется исправность работы ручного тормоза.
  3. Если машина удерживается, в пяти сантиметрах от колеса кладется кирпич.
  4. Теперь нужно попросить напарника следить за положением машины. Если она начнет скатываться, он должен будет Вас предупредить.
  5. Для закручивания болта на трансмиссии ослабляется контр-гайка.
  6. После этого необходимо закрутить регулировочный болт до небольшого упора.
  7. Стояночный тормоз отпускается. Нужно, чтобы автомобиль стоял на месте.
  8. Возвращаясь к болту, его нужно немного ослабить до момента, пока машина не начнет потихоньку скатываться к кирпичу.
  9. Теперь нужно «на глаз» определить число оборотов, на которые необходимо закрутить регулировочный болт. Как правило, это 2 или 3 оборота. Важно добиться отсутствия ударов и рывков при переключении передачи.

Обратите внимание, что регулировка тормозной ленты АКПП динамометрическим ключом должна выполняться аккуратно. Нужно избежать перенатяжения, поскольку это не лучшим образом может сказаться на работоспособности трансмиссии и других механических узлов автомобиля. Данный способ не является исконно верным, но он максимально доступен и легок даже для автовладельцев с небольшим опытом ремонта. Если Вы не уверены в своих силах и возможностях, то намного лучше и правильнее будет отвезти машину в подходящую станцию технического обслуживания и доверить всю эту работу мастерам.

Замена тормозной ленты

Вопрос о том, когда и как происходит замена тормозной ленты, если нет никакого опыта в проведении таких работ, довольно часто задают на тематических форумах. В принципе, сам этот процесс достаточно прост и не должен вызвать затруднений. Однако, в случае, если Вы не уверены в своих возможностях, начинать не стоит. Доверьте автомобиль в сервисный автоцентр к опытным мастерам. Помните, что исправная коробка даёт не просто комфорт при движении, но и обеспечивает безопасность.

Основным поводом для замены данного изделия является его механический износ. Но в некоторых случаях процедура проводится даже при относительно нормальном состоянии. Заменить тормозную ленту как и любой другой расходник можно будет в рамках обычного технического обслуживания АКПП. Многие автовладельцы выполняют эту работу несмотря на то, что существенные признаки износа отсутствуют. Это можно объяснить тем, что цена тормозной ленты и работ по её замене совсем невысока.







Как определить износ тормозной ленты в автоматической коробке переключения передач?

Признак

Причина

При переключении скоростей ощутим толчок и существенный скрежет прямо от АКПП

Элемент планетарной системы блокируется не полностью из-за стертой тормозной ленты

Износ ленты или обрыв манжеты в поршне

Автомобиль не может сдавать назад либо же он не может тронуться с места вообще

Износ пружины или обильное загрязнение в полости включения самого сервопривода

Механическое повреждение штока поршня

Таким образом, определить насколько изношена фрикционная лента можно будет по очевидным причинам. Рывки при переключении или характерный скрежет коробки являются предвестниками надвигающихся проблем. Из-за недостаточного обжатия барабана, все узлы планетарного механизма попадают в группу риска и могут выйти из строя. Поэтому тянуть с заменой ни в коем случае нельзя. Тем более, её можно выполнить в гараже самостоятельно, просто выполнив перечисленные ниже указания к работе.

Как заменить тормозную ленту

  1. Поддомкрачиваем автомобиль со стороны водителя
  2. Выкручиваем болты и аккуратно снимаем колесо
  3. Отсоединяем клеммы аккумулятора, изымаем его
  4. Откручиваем шурупы и вынимаем воздушный фильтр
  5. Приподнимаем АКПП устанавливая под неё домкрат
  6. Теперь необходимо отвернуть подушку крепления трансмиссии
  7. Медленно спускаем поддомкраченную коробку вниз
  8. Вынимаем болты с задней крышки АКПП и снимаем её
  9. Старая тормозная ленты изымается со своего места
  10. Туда же устанавливается новая фрикционная лента
  11. Вся конструкция собирается в обратном порядке

Перед тем как заменить тормозную ленту, обратите внимание, что задняя крышка АКПП, как правило, держится на герметике. Потому при её разборе не следует прикладывать большие усилия, так как можно будет нарушить герметичность, если повредить край картера. Кроме того, сразу после снятия крышки из под нее начнет вытекать трансмиссионное масло, поэтому нужно заранее найти и поставить под АКПП ведро или другую ёмкость. В том случае, если стекающего масла будет много, следует выполнить деффектовку узлов коробки.

Так же очень важно убедиться в том, что фрикционная лента качественно прилегает к барабану. Это выполняется посредством ее натяжения с усилием в 100Н. В таком случае должно образоваться не более 4-х зазоров, при этом длина участка не может быть больше, чем 60°, глубина, в свою очередь, не может быть больше 2,5 миллиметров. Если наблюдается отклонение от данных параметров в большую сторону, лента меняется. Если отклонение есть после замены, то проводится деффектовка барабана.

s-agroservis.ru

Для чего она нужна и как работает тормозная лента АКПП

Эволюция автомобиля идёт по многим направлениям. Одно из них – улучшение трансмиссий. И хотя коробки-автоматы – изобретение далеко не новое, хорошие подвижки имеются и на этом фронте.

Конструкторы много лет бились над проблемой рывков автомобиля, оснащённого АКПП, в моменты переключения передач. Результатом их усилий стало внедрение в конструкцию коробки тормозной ленты – именно она в настоящее время ответственна за сглаживание рывков, характерных при автоматической смене передаточного числа.

С каждым годом тормозная лента справляется со своими функциями всё лучше, но её никак нельзя причислить к совершенным с точки зрения надёжности устройствам. Неправильная регулировка ленты или поломка вследствие износа или других причин – и машина снова начнёт раздражать водителя своими предсказуемыми, но от этого не становящимися привычными толчками. Но это не единственный минус подобной неприятности, поскольку такое поведение уменьшает ресурс трансмиссии, сказываясь также на долговечности мотора и автомобиля в целом.

Назначение ТЛ

Главная задача коробки-автомат – управление скоростью вращения солнечной/коронной шестерни, а её основное конструктивное преимущество перед механическим аналогом – возможность манипулирования скоростями посредством использования относительного небольшого комплекта фрикционных дисков.

Но такой механизм оказался неспособным выполнять переключение передаточного числа без гидротрансформатора, который является своеобразным преобразователем крутящего момента. Именно он в процессе торможения автомобиля при включённой передаче отключает коленвал силового агрегата от коробки, используя гидромуфту.

Помогает гидротрансформатору в его работе тормозная лента, отвечающая при переключении передач в АКПП за кратковременное блокирование работы компонентов планетарного механизма коробки. Если говорить проще, то главная функция ТЛ – сделать так, чтобы переход на другую передачу осуществлялся максимально плавно.

Происходит это благодаря последовательному включению/выключению самой тормозной ленты и сцепления. Этот процесс запускается не произвольно, а по определённому алгоритму. Результатом такой слаженной работы сцепления и ТЛ является перераспределение крутящего момента, передаваемого от двигателя к коробке через планетарный механизм.

Таким образом, тормозную ленту нужно считать компонентой планетарного механизма автоматической трансмиссии, наряду с муфтой свободного хода, фрикционами и другими элементами. Если натяжение ТЛ отрегулировано с ошибками, при включении задней и первой передач автомобиль будет ощущать сильные рывки, которые, если не вмешиваться, неизбежно скажутся на работоспособности трансмиссии и опосредованно – ДВС. Вот для чего нужна тормозная лента АКПП, и именно поэтому за её натяжением нужно регулярно следить.

Принцип работы тормозной ленты АКПП

Способ фиксации лентой планетарного механизма во многом схож с механизмом функционирования тормозных башмаков. В момент, когда ТЛ в планетарном механизме отпускается, происходит смягчение рывка, который неизбежен при смене автоматической коробкой передаточного числа. Происходит это за счёт того, что в результате воздействия ленты на фиксируемый элемент планетарного ряда последнему передаётся вращение, по вектору направления направленное в сторону, противоположную проекции тормозного усилия самой ленты. И скорость такого взаимодействия очень велика, ведь иначе толчки бы всё равно ощущались.

Один конец ТЛ фиксируется на корпусе коробки, другой крепится на поршне сервопривода, который способен перемещаться, осуществляя натяжение или ослабление тормозной ленты.

Происходит это так: при переключении селекторной передачи в полость включения начинает поступать трансмиссионная жидкость, под воздействием которой поршень начинает двигаться. Как только произойдёт зажатие ТЛ, элементы планетарного ряда стопорятся (механизм этого процесса мы описали выше). Такая блокировка длится ровно столько, сколько необходимо для сглаживания рывка.

После завершения переключения передачи возникает потребность в разблокировке барабана планетарного механизма. В этот момент открывается отверстие полости отключения сервопривода, а трансмиссионное масло, поступающее в полость, понижает его уровень в противоположной полости, в результате чего лента начинает ослабляться. Когда под действие пружины поршень принимает исходное положение, ТЛ также переходит в полностью свободное состояние.

Особенности эксплуатации АКПП с тормозной лентой

ТЛ представляет собой комбинацию эластичных полосок, изготавливаемых из металлического справа, характеризующегося высокой гибкостью и отличными показателями противодействия истираемости и прочности на разрывное усилие. Снаружи на металл наносится фрикционное покрытие, по аналогии с тормозными колодками, для улучшения сцепных свойств ленты.

Но каким бы прочным и износостойким не был материал тормозного механизма, в результате частых подтормаживаний он неизбежно изнашивается, причем утоньшается как фрикционный, так и металлический слой. Поэтому с определённой регулярностью необходимо выполнять операцию замены ТЛ. При покупке новой обращайте внимание на наличие в комплекте натяжных болтов – их тоже желательно заменить. Конструктивно болты могут устанавливаться как снаружи корпуса коробки, так и внутри, в зависимости от модели АКПП.

Плюсом внутреннего расположения можно назвать защиту головки болта от загрязнений и разрушительного воздействия влаги. Не менее весомое достоинство внешнего расположения – возможность осуществления натяжения ленты с целью корректирования её регулировки без необходимости демонтажа кожуха. Это существенно упрощает проведение данной процедуры.

Отметим, что любые работы, связанные с ремонтом или техобслуживанием автоматической трансмиссии, требуют обязательного совершения регулировки тормозного механизма. Впрочем, автопроизводители рекомендуют выполнять эту операцию и после замены трансмиссионного масла, и даже при доливке жидкости. Крутить регулировочный болт придётся и в том случае, когда машина начинает заметно дёргаться при переходе на другую передачу, если ранее за ней такого не наблюдалось.

Неисправности, связанные с тормозной лентой

Если вы заметили признаки неправильного функционирования системы торможения планетарной передачи, необходимо выяснить причину этого явления. Приводим перечень самых распространённых неисправностей ТЛ:

  • износ фрикционного слоя. Если он существенный, происходит частичное блокирование планетарного механизма, что будет сопровождать рывками при изменении передаточного числа, а также звуками скрежета, идущими со стороны трансмиссии;
  • износ/порыв поршневого манжета, при котором поршень перестаёт двигаться, а вместе с ним не реагирует на переключения передач и тормозная лента. Итог – ощутимые толчки при переходах на высшую/низшую передачу;
  • поломка (механическая) штока поршня. В результате при последующей эксплуатации коробки обломки стержня могут проникнуть в подвижные узлы трансмиссии, что приведёт к их ускоренному износу. Такая неисправность обычно проявляется потемнением трансмиссионного масла из-за его насыщения мельчайшими частичками металлической стружки. Если продолжать двигаться, существует высокий риск поломки АКПП, что приведёт к необходимости выполнения дорогостоящего капремонта;
  • нечасто, но встречается ситуация, связанная с подклиниванием лентой подвижных элементов трансмиссии. Как правило, такие случаи связаны с загрязнением первой (открывающей) полости сервопривода, хотя причиной подклинивания может быть и механический износ пружины. Такая серьёзная поломка может обездвижить машину. В лучшем случае пропадёт возможность двигаться в реверсном направлении.

Особенности регулировки ТЛ

Задача обслуживания автоматической коробки (в частности, тормозного механизма) заключается в регулярной проверке величины зазора между лентой и барабаном. Регулировка зазора производится посредством системы рычагов, изменяющих расстояние между элементами фиксирующего устройства. Для этих целей имеется регулировочный винт, который в некоторых моделях автоматической коробки заменён на шпильку.

Затяжка шпильки должна осуществляться контролируемо, с использованием динамометрического инструмента. О рекомендуемом прикладываемом усилии можно узнать из пользовательского руководства – как правила, различия в зависимости от модели в абсолютном выражении невелики.

При закручивании винта в ту или иную сторону он воздействует на упор, изменяя его пространственное положение. А уже упор воздействует на механизм крепления ленты, который, как известно, зафиксирован на корпусе коробки. Если регулировочный винт находится с внутренней стороны трансмиссии, придётся демонтировать масляный поддон трансмиссии.

Существуют варианты автоматических КПП, у которых регулировка величины зазора осуществляется при помощи штоков. В этом случае потребуется разборка узла и замена штока на элемент нужной длины. Обычно автопроизводители предлагают наборы таких штоков, у которых длина разливается на определённый шаг, то есть регулировочный процесс имеет дискретный характер.

Проверка зазора должна осуществляться в рекомендованные производителем сроки, или же если возникают подозрения по поводу неадекватной работы тормозного устройства. Обычно процедура замены масла в автоматической коробке требует демонтажа поддона, и это прекрасная возможность выполнить внеплановую диагностику зазора с его корректировкой в случае несоответствия номинальным размерам.

Не рекомендуется натягивать ТЛ больше, чем нужно, а также затягивать регулировочный винт усилием, большим рекомендованного – это ускорит износ узлов АКПП, включая фиксирующий механизм.

Что учитывать при самостоятельном натяжении ленты

Выполняя затяжку регулировочного винта динамометрическим ключом, можно столкнуться со следующими проблемами:

  • нет в наличии ключа необходимого номинала;
  • имеющийся ключ давно не проверялся, поэтому имеются сомнения в его точности срабатывания;
  • необходимый для затяжки момент не получается уловить в силу причин субъективного характера.

Поэтому нужно уметь выполнять натяжку без использования динамометрического инструмента. Приводим алгоритм осуществления такой регулировки:

  • устанавливаем машину на уклоне с небольшим градиентом;
  • фиксируем колёса стояночным тормозом;
  • дополнительно устанавливаем под одно из колёс механический упор и проверяем, сможет ли он удержать авто при незатянутом ручнике;
  • опять затягиваем ручной тормоз;
  • кладём стопор в нескольких сантиметрах от покрышки;
  • желательно наличие напарника, который будет следить за состоянием автомобиля и сообщать, когда он начнёт движении при осуществлении регулировки;
  • ослабляем ключом контргайку – это позволит проворачивать регулировочный винт;
  • затягиваем винт, пока он не начнёт упираться;
  • снимаем машину с ручника, но так, чтобы она не трогалась с места;
  • начинаем аккуратно ослаблять винт до тех пор, пока авто не сдвинется;
  • затягиваем его на несколько (2-3) оборотов. Это количество может различаться в зависимости от модели трансмиссии. Определять его нужно экспериментальным путём. Если авто всё ещё дёргается, подтягиваем винт еще на оборот, выполняем эти итерации до получения удовлетворительного результата.

Как видим, ничего сложного, однако трудоёмкость метода в разы выше, чем при использовании динамометрического ключа. Разумеется, о ювелирной точности регулировки здесь тоже говорить не приходится.

Осуществление самостоятельной замены тормозной ленты осуществляется в такой последовательности:

  • поддомкрачиваем автомашину;
  • демонтируем колесо со стороны трансмиссии;
  • снимаем АКБ, а также воздушный фильтр, если он машете доступу к коробке;
  • устанавливаем домкрат под дно АКПП и приподнимаем её;
  • демонтируем подушку крепления коробки;
  • начинаем медленно и осторожно опускать трансмиссию, следя за тем, чтобы эта процедура не сопровождалась сторонними шумами;
  • отвинчиваем болты крышки и получаем доступ к фиксирующему механизму;
  • откручиваем износившуюся ленту и устанавливаем новую;
  • при закрытии крышки садим её на герметик;
  • выполняем все операции в обратном порядке;
  • осуществляем регулировку натяжения ТЛ одним из доступных способов;
  • проверяем, как ведёт себя машина в дорожных условиях. Вне зависимости от режима езды никаких толчков ощущаться не должно.

Если заменённая лента износилась значительно быстрее, чем положено, рекомендуется приступить к поиску причин, почему это произошло. Чаще всего виновником является неправильно функционирующий сервопривод, из-за чего планетарный механизм подтормаживается в ослабленном состоянии ленты.

Лучшие цены и условия на покупку новых авто

Кредит 6.5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

drivertip.ru

Регулировка тормозной ленты АКПП — АКПП

Что-б народ не блуждал в тырнете инфа по теме….

Взято отсюда: http://www.opel-omeg…showtopic=36884





Ключём на 13 отворачиваем четыре болта крепления, не забывая о присутствующем там «бутерброде». Стараясь сохранить все прокладки, с ним поступил как и с поддонами — легко обстучал деревянным молоточком и, оп-ля, корпус снят. Под ним обнаруживается собственно сам регулировочный болт.



Удерживая вал механизма ключём на 13 (там имеются соответствующие проточки) от проворота, ключём на 14 срываем контрогайку регулировочного болта.

Для удобства после этого саму контру снял вообще. Приступаем к самому ответственному — затяжке болта с нужным нам усилием.





Цифр не видно, невозможно создавать необходимый натяг и одновременно фоткать, но с помощью чудо-ключа, пискнувшего в нужный момент, затянуто ровно на 5Н/м.  Здесь оговорюсь — была небольшая засада — сам регулировочный болт под внутренний шестигранник. Имеющиеся №5 оказался великоват, а №4 маловат. Похоже на нестандартный размер 4.5, выручает Торкс№30 (внутренняя звёздочка). При затяжке болта продолжаем удерживать вал ключом 13. В процессе затяжки видим, что вал поднимается над корпусом, не пугаемся — это нормально. Затянув болт с нужным моментом, приступаем к откручиванию его на пять полных оборотов.  Со старого положения до момента 5Н/м мой болт был закручен на 8 и одна треть оборота.

Всё так же удерживая вал простым г-образным торксом отсчитываем пять оборотов.

Всё.

Накручиваем контрогайку и затягиваем её, удерживая болт. Собираем корпус. Устанавливаем новый фильтр. Коробка готова к сборке.







Я не знаю украинского языка, по этому общаюсь только на русском.

omega-club.com.ua

Отправить ответ

avatar
  Подписаться
Уведомление о
