Регулировка клапанов — Статьи | Uremont
В головке блока цилиндров двигателя находится механизм газораспределения, отвечающий за попадание топливной смеси в камеры сгорания и отвода из них отработанных газов. Регулировка клапанов позволяет поддерживать этот механизм в работоспособном состоянии, что положительно влияет на работу мотора и срок его службы. Регулировка необходима для двигателей всех типов, не оснащённых гидрокомпенсаторами.
Зачем нужны клапаны
Задача газораспределительного механизма — «загнать» в камеру сгорания как можно больше топливной смеси и максимально эффективно удалить из неё отработанные газы в выхлопную систему. Именно эту задачу и выполняют клапаны, обеспечивающие работу двигателя на тактах впуска и выпуска.
В ГБЦ установлены клапаны двух видов:
впускные. Отвечают за попадание в цилиндры газовоздушной смеси;
выпускные, отвечающие за своевременное удаление продуктов горения топлива.
Клапанным механизмом оснащается каждый цилиндр двигателя, и, в зависимости от используемой конфигурации, их количество составляет от 2 до 5.
Двухклапанная система используется на моторах старого типа, и состоит из 1 впускного и 1 выпускного клапана. Четырехклапанная система пользуется наибольшей популярностью, и ею оснащаются практически все современные моторы. В ней клапана работают попарно. Пятиклапанная система встречается на отдельных моделях двигателей Audi, и не пользуется успехом. Причина этого кроется в высокой сложности газораспределительного механизма и практическом отсутствии преимуществ перед стандартным четырехклапанным мотором.
Поскольку в исправном двигателе во время работы создаётся давление свыше 10 атмосфер, проблема с отведением отработанных газов практически отсутствует — при таком давлении достаточно даже небольшого отверстия для их выхода. Именно по этой причине диаметр выпускных клапанов существенно меньше, чем впускных.
Что будет, если клапаны не регулировать
Регулировка клапанов двигателя заключается в установке необходимого зазора между самим клапаном и кулачком распределительного вала. Одно из основных физических свойств металла — при нагревании он расширяется, что приводит к уменьшению зазора между деталями. Этим свойством и объясняется «цоканье» непрогретого двигателя, исчезающее по мере его нагрева. Для каждого ДВС устанавливаются индивидуальные значения теплового зазора, узнать которые можно из руководства по эксплуатации.
Своевременная регулировка зазоров клапанов способствует стабильной работе двигателя:
При небольшом зазоре клапаны окажутся «зажатыми», вследствие чего каналы в головке блока не будут герметично закрыты.
Это приводит к снижению компрессии, потере мощности двигателя и прогоранию клапана. В итоге автовладелец вынужден будет оплачивать дорогостоящие работы по ремонту ГБЦ.
Увеличенный тепловой зазор станет причиной стука в двигателе. Недостаточно открывающиеся клапаны не в состоянии обеспечить должный уровень газообмена, что также является причиной снижения мощности двигателя. Постоянные удары кулачка распредвала по контактной площадке станут причиной появления на нём выработке. Итог: дорогостоящий ремонт головки и приобретение нового распредвала.
Среди любителей тюнинга моторов увеличение открытия клапанов является первоочередной задачей — для этого используются специальные распредвалы (спортивные) с удлинёнными кулачками. Но их установка может стать причиной довольно серьёзных проблем: низко опущенный клапан может столкнуться с поршнем в верхней его точке, и это в большинстве случаев становится причиной капитального ремонта двигателя.
Периодичность регулировки
Владельцы отечественных автомобилей вынуждены регулировать клапаны каждые 20–30 тысяч километров пробега.
Регулировка ВАЗовских клапанов не отнимет много времени — довольно опытный автомеханик выполнит все работы в течение часа, с учётом времени, отводимого на охлаждение двигателя. Даже новичок, изучив подробное видео о регулировке, в состоянии выполнить работу в течение нескольких часов.
Периодичность регулировки для моторов иномарок составляет порядка 80–100 километров, и часто работы выполняются совместно с заменой ремня ГРМ. Необходимо регулярно проверять тепловые зазоры: это не только способствует стабильной работе мотора, но и поможет значительно продлить срок его службы. Неотрегулированные клапаны становятся причиной повышенной шумности двигателя, снижения его мощности, неустойчивой работы на низких или высоких оборотах, и со временем могут привести к более серьёзным неисправностям. Время, затрачиваемое на регулировку, значительно меньше времени, необходимого для проведения капитального ремонта мотора, и это одна из главных причин, почему стоит периодически регулировать тепловые зазоры клапанов.
Порядок проведения работ
Существует 2 способа регулировки зазоров, в зависимости от конструкции клапанного механизма:
При помощи регулировочных болтов. Обычно этот тип используется на старых двигателях с конфигурацией «2 клапана на цилиндр». При помощи металлических шайб — «пятаков». Этим способом регулируются клапаны практически всех современных моторов с конфигурацией «4 клапана на цилиндр» и выше.Использование «пятаков» в механизме существенно увеличивает продолжительность работы клапанов без необходимости их регулировки. Основная причина замены шайб заключается в выработке, возникающей в месте контакта «пятака» с торцом клапана. Своевременная замена масла и использование высококачественных смазывающих материалов существенно увеличивает продолжительность работы ГБЦ, вне зависимости от её конфигурации.
Важно! Приступая к регулировке, следует приобрести новую прокладку клапанной крышки.
Перед работами рекомендуется посмотреть видео по регулировке клапанов для конкретной модели двигателя. Для регулировки понадобится следующий инструмент:
щуп, позволяющий определить текущее значение зазора; комплекс ключей; отвёртка.
Порядок регулировки клапанов ВАЗовского двигателя идентичен практически для всех моделей: 4-2-1-3. Работы необходимо проводить только на холодном моторе: по мере его нагрева тепловые зазоры уменьшаются, и их регулировка на «горячую» приведёт к заклиниванию клапанов. Для каждого типа двигателя существует свой порядок регулировки клапанов, узнать который можно из инструкции по эксплуатации авто.
Для моторов, оснащённых регулировочными винтами, порядок работы следующий:
Выставить поршень цилиндра в верхней точке.
Контрольный щуп должен проходить в зазор между клапаном и кулачком с незначительным усилием. Для регулировки зазора в моторах, оснащённых регулировочными шайбами, следует узнать текущее его значение, и затем установить шайбу необходимой толщины. Быстро и качественно отрегулировать клапана поможет сервис Uremont.com. Благодаря нам вы найдёте автомастерскую, выполняющую все виды работ оперативно, качественно и по доступной стоимости.
Как работает Uremont?
01
Создаете заявку
с кратким описанием работ и желаемой датой ремонта. Потратите не более 3 минут
02
Получаете предложения
от специализированных автосервисов в личном кабинете
03
Сравниваете ответы
наиболее подходящие по стоимости, отзывам, местоположению и другим параметрам
04
Подтверждаете запись
а также все условия ремонта и можно смело ехать в автосервис
Создание заявки абсолютно бесплатно и займет у вас не более 5 минут
Создать заявку
что это, зачем нужно, и что будет, если не делать регулировку клапанов ДВС
Если вы когда-нибудь были свидетелем того, как опытный водитель открывает капот автомобиля (вашего или вашей машины), некоторое время слушает звук двигателя, а затем красноречиво говорит: «Клапаны нуждаются в регулировке», но вы не можете понять, что он сказал, так же как и звук двигателя, который он слушал, сегодня мы попытаемся устранить этот пробел.
Что такое регулировка клапанов, зачем она нужна, когда ее следует проводить и что произойдет, если ее вообще не делать? И почему многие автомобили вообще не нуждаются в регулировке клапанов? Давайте узнаем.
Что такое регулировка клапанов?
Работа обычного поршневого двигателя заключается в подаче топливно-воздушной смеси в цилиндры и выпуске отработанных газов. Обе функции выполняют клапаны — впускной и выпускной, соответственно — которые поочередно открываются в нужный момент для наполнения и опорожнения цилиндра. Они управляются распределительным валом, который имеет специальные кулачки, воздействующие на крышку клапана, чтобы открыть его в цилиндр. Существует несколько конструкций приводного механизма — распределительный вал может воздействовать на клапаны практически напрямую, прижимая кулачок к толкателям, или, например, через специальные коромысла, прижимающие один конец кулачка, в то время как другой давит на клапан. Однако в обоих случаях есть интересная конструктивная особенность: тепловой зазор между кулачком распределительного вала и компонентом клапанного механизма, который открывает клапан.
На самом деле, рабочая температура компонентов двигателя, особенно клапанного механизма и самих клапанов, очень высока, и металл имеет тенденцию расширяться под воздействием тепла, что, в частности, приводит к расширению клапанов. Именно для компенсации этого расширения необходим тепловой зазор, регулировка которого называется «регулировкой клапана».
Да, с логической точки зрения формулировка «регулирование клапана» не совсем корректна. В нормальных условиях клапан закрыт, когда на него не давит кулачок распределительного вала: головка клапана плотно прижимается к седлу в головке цилиндра пружиной, а надлежащая герметичность обеспечивается фасками на обоих компонентах. Поэтому регулировка клапанов здесь не требуется — но тепловой зазор должен быть правильным. Поэтому правильнее говорить не «регулировка клапанов», а «регулировка теплового зазора ГРМ».
Почему необходима регулировка клапанов?
Если представить себе комбинацию «клапан — метчик — распредвал» без теплового зазора — т.
е. плотное прилегание при неработающем двигателе, то легко понять, что при достижении рабочей температуры выдвинутый клапан, «вытащенный пружиной из цилиндра» в сторону распредвала, из-за теплового расширения будет постоянно прижиматься тем же распредвалом, что приведет к небольшому сжатию пружины и неплотному закрытию клапана. Это означает, что после достижения клапаном рабочей температуры он фактически перестает полностью выполнять одну из своих функций: плотно закрывать камеру сгорания и изолировать ее от системы впуска или выпуска.
Это может произойти, например, в результате износа седел клапанов и поппинга. Поэтому в этом случае необходимо отрегулировать клапан, чтобы обеспечить необходимый тепловой зазор для полного закрытия клапана.
Вторая возможность — увеличение теплового зазора: например, из-за износа поверхностей кулачков распределительного вала и компонентов клапанного механизма. В этом случае, даже после того, как двигатель достигнет рабочей температуры, между распределительным валом и клапанами все еще будет оставаться зазор, и они будут соприкасаться ударно и только при ударе кулачка.
Это уже негативно сказывается на сроке службы клапанного механизма, но есть и другие последствия: клапан будет открываться чуть позже и не полностью — а это значит, что наполнение цилиндра топливно-воздушной смесью ухудшится.
Что произойдет, если клапаны не отрегулированы?
Если клапаны не отрегулированы вовремя, тепловой зазор изменится. Как увеличение, так и уменьшение теплового зазора, как мы уже поняли, оказывает негативное влияние на срок службы и производительность двигателя. Снижение клиренса означает неполное закрытие клапана, что приводит к ряду последствий. Негерметичность камеры сгорания из-за отклонённого клапана приводит к снижению компрессии и выходу горячих газов во впускную или выпускную систему (в зависимости от того, отклонён впускной или выпускной клапан).
Кроме того, стоит отметить значительно возросшую тепловую нагрузку на клапаны. Плотный контакт между закрытым клапаном и его седлом является одним из важных условий охлаждения клапана, и если клапан неплотно прилегает к седлу, охлаждение заметно снижается.
Это особенно актуально для выпускных клапанов: впускные клапаны дополнительно охлаждаются топливно-воздушной смесью, поступающей в цилиндры, в то время как выпускные клапаны подают отработавшие газы при очень высокой температуре, и для них решающее значение имеет охлаждение в зоне контакта с седлом. В крайних случаях плохое охлаждение клапана из-за малого теплового зазора может привести к перегреву и разрушению клапана — так называемому прогару. Кроме того, взрыв горящей топливно-воздушной смеси в выхлопной магистрали увеличивает нагрузку на каталитический нейтрализатор (а при разрушении абразивная пыль может также повредить цилиндры).
Последствия увеличения теплового зазора несколько иные. Как упоминалось выше, это вызывает стук распредвала в клапанном механизме, что негативно сказывается на его сроке службы, а также несвоевременное и неполное открытие клапанов. Ухудшение заполнения цилиндров топливно-воздушной смесью означает нарушение фаз газораспределения и снижение мощности двигателя: другими словами, снижение вероятности включения.
Как узнать, каким должен быть момент зажатия клапанов?
Величина теплового зазора определяется для конкретного двигателя производителем: если конструкция двигателя позволяет регулировать клапаны, эти значения обычно приводятся в руководстве пользователя.

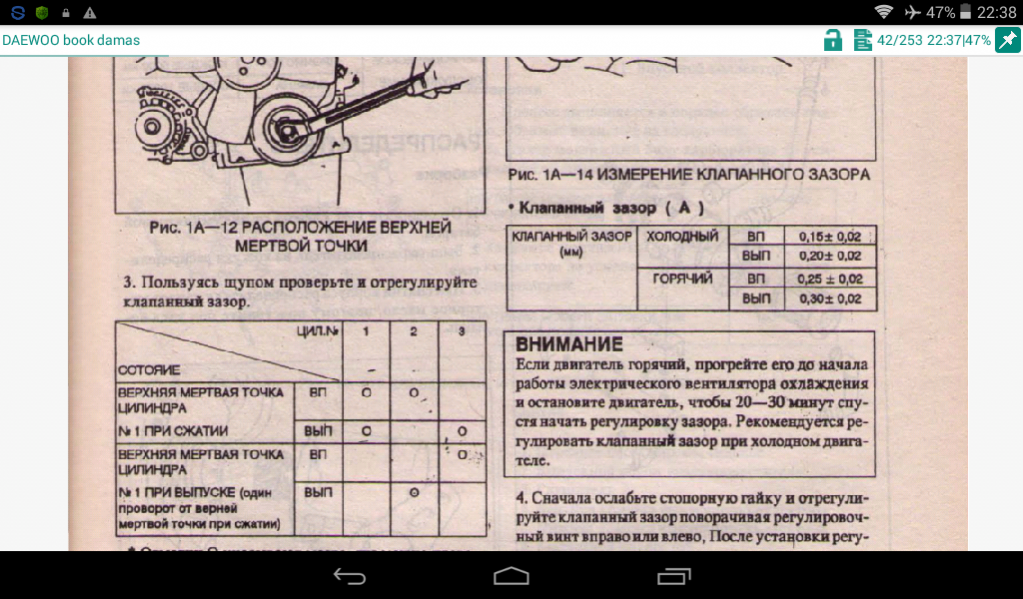

В целом, величина теплового зазора, конечно, очень мала и составляет десятые доли миллиметра — около 0,1-0,4 мм. Однако обычно его определяют с помощью набора щупов с шагом 0,05 мм или менее — то есть соблюдается точность до сотых долей. Стоит отметить, что тепловой зазор для впускных и выпускных клапанов различен: как мы уже знаем, выпускные клапаны нагреваются сильнее — и, следовательно, больше растут — и требуют большего теплового зазора.
На практике вам нужно знать только конкретные значения тепловых зазоров для регулировки — т.е. если вы не занимаетесь этим самостоятельно, эти цифры вам не пригодятся.
Как распознать необходимость регулировки клапанов
Частота регулировки клапанов, если она предусмотрена конструкцией двигателя, указывается в руководстве по эксплуатации автомобиля.
В целом, эта процедура выполняется не очень часто — обычно каждые 50-80 000 километров пробега. Однако и более частая проверка не повредит — особенно если автомобиль оборудован баллоном для сжиженного газа, поскольку сжиженный газ увеличивает тепловую нагрузку на двигатель.
Второй способ узнать, что вам нужна регулировка клапанов, — это услышать характерный шум — стук или скрежет при работе двигателя, который не исчезает по мере прогрева.
Ну а если автомобиль куплен не новым и его пробег уже значительный, регулировка теплового зазора точно не будет лишней — нужно только выяснить, предусмотрена ли она конструкцией.
Как вы регулируете клапаны?
Существует несколько вариантов конструкции для регулировки теплового зазора.
В качестве альтернативы, например, можно вставить прокладки соответствующей толщины между толкателем клапана и распределительным валом. Для регулировки зазора сначала измеряется зазор на имеющейся прокладке, а затем при необходимости прокладка заменяется на более толстую или тонкую. Альтернативным вариантом для аналогичной конструкции является подбор самих толкателей требуемой толщины, а не прокладок.

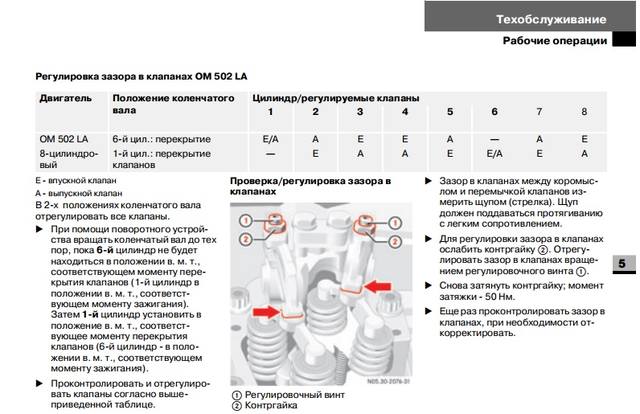

Другой вариант — регулировка теплового зазора с помощью винтового механизма. В этом случае ничего не нужно регулировать: зазор измеряется с помощью измерителя зазора, а затем регулируется по мере необходимости путем вкручивания или выкручивания регулировочного винта, который затем фиксируется контргайками
Почему клапаны в некоторых двигателях не нуждаются в регулировке?
Повторное объяснение, что регулировка клапанов должна быть предусмотрена в конструкции двигателя, очень важно: в конце концов, многие двигатели не требуют этой процедуры. Это зависит от того, оснащен ли двигатель гидрокомпенсаторами: это устройства, используемые для автоматического регулирования теплового зазора.
Они работают от масла в двигателе (поэтому их называют «гидрокомпенсаторами»).гидрокомпенсаторы») и полностью исключают необходимость периодической ручной регулировки клапанов. Сами они, конечно, тоже не вечны — о необходимости их проверки и замены свидетельствует все тот же скрежет, который не исчезает вскоре после запуска, а иногда даже после прогрева двигателя. Однако в контексте данного материала, прежде всего, стоит знать, что двигатели, оснащенные гидрокомпенсаторами, не требуют регулировки клапанов.
Источник: kolesa.ru
Когда дизельным двигателям требуется регулировка клапана
Объяснение регулировки клапана
Allstate Peterbilt Group | Опубликовано в Пятница, 15 декабря 2017 г.
, в 17:06 в категории Сертифицированные подержанные автомобили, двигатели Cummins, мобильное обслуживание, двигатели PACCAR, обслуживание и запасные части.Зачем нужна регулировка клапана для вашего дизельного двигателя
Регулировка клапана (иногда также называемая перепускной) жизненно важна для исправности вашего дизельного двигателя, чтобы обеспечить правильное сгорание. Это часто упускают из виду при надлежащем обслуживании двигателя; однако пренебрежение вашими клапанами может привести к множеству нежелательных неприятностей, таких как потеря мощности и снижение эффективности использования топлива. Внимательное наблюдение за зазором клапана может предупредить вас о проблеме, прежде чем это приведет к значительным затратам на ремонт вашего дизельного двигателя и большому количеству незапланированных простоев.
Что такое регулировка клапана?
Клапанный механизм (толкатель, подъемник и коромысло в сборе) отрегулирован таким образом, чтобы затвор имел надлежащий зазор, необходимый для регулирования открытия и закрытия клапана.
Если зазор слишком велик, это повлияет на воздушный поток двигателя и в конечном итоге приведет к повреждению клапана. Если зазор слишком мал, клапан не может закрыться и должным образом герметизироваться в головке блока цилиндров, и выхлопные газы будут просачиваться мимо клапана. Клапанный зазор также является единственным способом передачи тепла клапанами в головку блока цилиндров.
Когда мне нужна регулировка клапана?
Почему важна процедура регулировки клапана?
Если вы пренебрегаете регулировкой клапана дизельного двигателя в течение длительного периода времени, может произойти катастрофический отказ клапана и двигателя.
Может возникнуть ряд проблем, которые повлияют на производительность вашего грузовика и потенциально оставят вам дополнительные ремонтные работы. К этим проблемам относятся:
- Двигатель не будет работать на полную мощность
- Вы сожжете топливо быстрее
- У вас будет повышенный дым от выхлопных газов
Должен ли я самостоятельно пытаться отрегулировать клапана дизельного двигателя?
Хотя некоторые люди регулируют клапана самостоятельно, многое может пойти не так. Клапан, который не отрегулирован на надлежащий зазор, может привести к утечке выхлопных газов через клапан или ухудшению работы двигателя. Любой из этих сценариев может в конечном итоге стоить вам больше денег, чем обслуживание вашего двигателя профессионалами.
Если вам нужна процедура корректировки стоимости, посетите сервисный отдел Allstate Peterbilt. Мы также предлагаем услуги кузовных мастерских на Среднем Западе и услуги мобильных грузовиков для удобного обслуживания грузовиков в дороге.
Еще от Allstate Peterbilt
Эта запись была размещена в пятницу, 15 декабря 2017 г., в 17:06 и подается в разделы Сертифицированные подержанные автомобили, Cummins Engines, Mobile Service, PACCAR Engines, Service and Parts. Вы можете следить за любыми ответами на эту запись через ленту RSS 2.0. И комментарии и запросы в настоящий момент закрыты.
Важность регулировки клапана
История Косты Музурис// + ПОДЕЛИТЬСЯ
1 августа 2018
Большинство четырехтактных мотоциклетных двигателей нуждаются в периодической регулировке клапанов или, по крайней мере, проверке зазоров клапанов. Регулировка клапанов означает установку соответствующего зазора между базовой окружностью распределительного вала, также известной как пятка распределительного вала, и кончиком клапана или коромысла, в зависимости от настройки клапанного механизма. Этот зазор важен, потому что он компенсирует расширение различных компонентов двигателя при нагреве, что обеспечивает оптимальную работу двигателя и предотвращает его повреждение.
Например, если зазор слишком мал, он может полностью исчезнуть, когда двигатель прогреется до рабочей температуры, что, в свою очередь, не позволит клапанам полностью закрыться. Клапан, который не закрывается полностью, позволяет выходить газам сгорания, что снижает производительность двигателя. Еще хуже, однако, то, что если клапан все еще полностью закрыт, но зазор слишком тугой, клапан не будет оставаться на своем месте достаточно долго, чтобы передать свое тепло головке блока цилиндров, что может привести к прогоранию клапана, особенно горячего клапана. работающий выпускной клапан.
Зазоры клапанов также влияют на фазы газораспределения; если вы когда-либо покупали распределительный вал вторичного рынка и смотрели на спецификацию, вы замечали, что спецификации синхронизации распредвала часто даются либо с нулевым зазором, либо с заданным зазором, последний более реалистичен, поскольку он учитывает градусы. коленчатый вал вращается, поскольку он занимает указанный зазор на передней и задней сторонах выступа кулачка.
Таким образом, продолжительность работы клапана (время, в течение которого клапан открыт) будет больше, если зазор более узкий (он открывается раньше и закрывается позже), и уменьшается, если он слабее (открывается позже и закрывается раньше). Это напрямую влияет на работу двигателя.
На надежность также влияет зазор клапана. Если он слишком велик, это приведет к тому, что соседние детали будут врезаться друг в друга — отсюда и стук, который вы слышите на велосипедах, которые не обслуживались должным образом. Этот стук приведет к преждевременному износу деталей клапанного механизма.
Когда речь идет о совершенно новом велосипеде, большинство производителей требуют проверки зазоров клапанов сразу после обкатки или примерно через 1000 км. Это может показаться преждевременным, но в новом байке происходит то, что зазоры клапанов устанавливаются на заводе в соответствии со спецификацией, но значительно затягиваются в первые несколько сотен километров, когда клапаны входят в свои седла.
Эта «посадка» клапанов немного глубже вводит их в камеру сгорания, и, следовательно, штоки клапанов выступают дальше на другом конце, занимая драгоценный клапанный зазор. Из того, что я упомянул ранее о том, что происходит, если зазор клапана слишком тугой, вы можете понять, почему гарантия может быть аннулирована, если не будет проведена эта крайне важная первая проверка — речь идет не о замене масла. Современные материалы помогли увеличить интервалы обслуживания клапанов, но важно присмотреться, особенно если вы не делали этого в течение очень долгого времени, но не слышите шума клапанов — они могут быть слишком тугими.
Клапанный зазор проверяется путем вставки щупа нужной толщины между штоком клапана или коромыслом и пяткой кулачка. Существует три типа регуляторов клапана: прокладка над ковшом, прокладка под ковшом и контргайка и винт. Последний вариант отрегулировать проще всего, так как он включает в себя ослабление контргайки и поворот регулировочного винта, который находится в непосредственном контакте с кончиком штока клапана, для установки надлежащего зазора; затем затяните контргайку, чтобы зафиксировать регулировку.
Доступ к этому типу регулятора также обычно прост, поскольку обычно в крышку клапана встроена крышка для доступа к регулировке клапана.
Прокладки над ковшами немного сложнее, так как для доступа необходимо снять всю клапанную крышку, а для регулировки зазора необходимо вставить прокладки разной толщины. С соответствующими инструментами работать с этой системой относительно легко; после измерения зазора и определения того, какая прокладка требуется для его настройки, вы используете специальный инструмент, чтобы сжать клапан настолько, чтобы удалить старую прокладку и вставить новую, а затем перейти к следующему клапану.
Самая трудная для работы система клапанов — это прокладка под ковшом. Измерение зазора идентично системе с прокладками над ковшом, но для замены прокладок необходимо снять распределительные валы, чтобы вы могли снять ковши и получить доступ к прокладкам. При регулировке клапанов с прокладками под ковшом вы должны сначала записать все свои измерения, получить правильные прокладки для установки зазоров, а затем приступить к снятию кулачков.
