В ходе эксплуатации автомобиль подвергается большим нагрузкам. Постоянная работа силового агрегата в экстремальных условиях требует высокоточной регулировки его отдельных компонентов, что предотвращает серьезные неисправности.

Важнейшим элементом ДВС выступают клапана, расположенные в камерах сгорания. Их расположение и движение требует прецизионной настройки – до микрон. Со временем выполненная регулировка сдвигается, что нарушает работу мотора, поэтому процесс повторяют через установленные временные интервалы.

Необходимость и сроки проведения регулировочных работ

Своевременная регулировка клапанов обеспечивает нормальную работу мотора в горячем состоянии, когда металл расширяется под воздействием нагрева. Тепловые зазоры требуются, чтобы клапана плотно прилегали при горячем двигателе. Их регулировка выполняется для поддержания установленной мощности ДВС и обеспечения его долговременной работы.

Процедура выполняется после определенного пробега, значения которого различны для разных моделей авто. Средние значения для отечественных машин – 20-45 тыс. км, для иномарок – 60-100 тыс. км.

Услуги автомехаников для регулировки могут потребоваться раньше, если водитель обнаруживает признаки смещения тепловых зазоров:

• стучащий шум в работе мотора с открытым капотом;

• сокращение мощности – машина теряет былые усилия.

В обоих случаях рубеж пробега будет неважен, потребуется срочное посещение автосервиса. Записаться на диагностику двигателя и выполнение регулировки клапанов можно на сайте https://avtoremont-penza.ru/. Регулировочные процедуры не занимают много времени, работы проводятся на остывшем двигателе.

Последствия работы мотора с неверным тепловым зазором

Многие современные автомобили оснащаются гидрокомпенсаторами, что позволяет обходиться без проведения регулировки клапанов. Элементы сами подбирают оптимальные режимы работы, в редких случаях требуют замены.

Работа силового агрегата происходит при постоянном воздействии высоких температур. Если тепловой зазор слишком мал, при нагреве впускной клапан не способен обеспечить требуемую герметичность прилегания – в образовавшуюся щель осуществляется частичный выбор воспламенившегося топлива. При неплотном прилегании широкой части клапана к блоку происходит сбой его охлаждения, что ускоряет износ агрегата. Происходит нарушение компрессии, что негативно отражается на мощности и значительно ускоряет износ деталей.

При чрезмерном зазоре изнашиваются кулачки распредвала и поверхность толкателя, что также снижает мощность мотора, появляется шум от стука распредвала по толкателям.

Реклама.

#Эксперт

Регулировка клапанов автомобиля.

Эта статья по регулировке клапанов будет полезна и владельцам мотоциклов.

Необходимость регулировки клапанов, точнее их тепловых зазоров, у разных машин может наступить в разные сроки, у иномарок чуть позже, у отечественных машин раньше (примерно через 10 — 15 тысяч км. А у современных автомобилей с гидрокомпенсаторами, вообще нет необходимости регулировки клапанов. Но большинство более старых машин всё ещё периодически нуждаются в такой регулировке, и как правильно ее сделать у себя в гараже, и что для этого понадобится, мы и рассмотрим в этой статье.

В том, что необходимо произвести регулировку клапанов на вашей машине, можно определить по пробегу, по постороннему стуку в районе головки цилиндров (хотя при заниженных тепловых зазорах стука нет, но теряется мощность мотора), ну и по потере компрессии (как проверить компрессию читаем вот тут) и соответственно мощности двигателя.

Для чего нужна регулировка тепловых зазоров клапанов?

Вообще правильная регулировка тепловых зазоров клапанов, то есть выставление нужного зазора между торцом стержня клапана и кулачком (или коромыслом на более старых машинах), очень важная операция.

Ведь клапана изготовлены из металла, который как известно при нагреве расширяется, а значит стержень клапана с повышением температуры удлиняется на несколько долей миллиметра. Кроме этого расширяется (становится толще) и кулачок распредвала, давящий на стержень клапана (или становится толще коромысло, на более старых машинах).

Степень удлинения стержня клапана (и других деталей) зависит от сорта стали и именно поэтому у разных двигателей разные зазоры (которые рекомендует завод изготовитель), зависящие от сорта стали. Поэтому прежде чем начинать регулировку клапанов на вашем двигателе, необходимо уточнить в мануале именно вашего мотора точную величину тепловых зазоров, которую рекомендует завод изготовитель двигателя, и от этого значения подбирать щуп, с помощью которого будет производиться регулировка. На многих двигателях величина тепловых зазоров пишется на наклейке, которая наклеена на клапанную крышку.

И если тепловой зазор будет меньше положенного для вашего двигателя, или зазора вообще не будет, то при нагреве и удлинении стержня клапана, клапан при работе двигателя уже не сможет полностью (плотно) закрыться и обеспечить компрессию в камере сгорания, так как будет упираться своим торцом в кулачок (или площадку коромысла).

То что от неплотного закрытия тарелки клапана (потери герметичности прилегания тарелки к седлу) «уплывёт» компрессия и потеряется мощность двигателя (и машина будет хуже заводиться, а дизель может не завестись вообще)  ещё пол беды. Но хуже всего то, что тарелка клапана и его седло от неплотного прилегания быстро покроются нагаром и начнут пригорать и портиться.

После этого естественно такой мотор уже не будет нормально работать, даже если клапана будут впоследствии отрегулированы. Потребуется снятие и ремонт головки, то есть восстановление поверхности сёдел клапанов, и последующая  притирка клапанов. Хотя бывает и так, что клапана придётся менять.

Если же тепловой зазор будет больше положенного, то при работе двигателя, по мере нагрева и удлинения стержня клапана, зазор между торцом стержня и кулачком (или коромыслом) будет выбираться не полностью. От этого стержень клапана и кулачок (коромысло) будут испытывать ударные нагрузки и быстро изнашиваться, ну и будет слышен стук клапанов в районе головки.

Поэтому как повышенные тепловые зазоры, так и пониженные, вредны для любого двигателя, и поэтому нужно всегда стремиться отрегулировать рекомендованный заводом тепловой зазор, и периодически производить регулировку клапанов, согласно рекомендациям завода изготовителя, а то и раньше — при появлении посторонних стуков в районе головки цилиндров.

Естественно на разных двигателях может быть немного разная конструкция газораспределительного механизма, и регулировку зазоров клапанов абсолютно на всех двигателях невозможно описать в одной статье. Но как правило существует всего три основные конструкции — с гидрокомпенсаторами, с открытием клапанов с помощью кулачка распредвала и открытие клапана с помощью коромысла.

Как я уже писал выше, регулировка клапанов на моторах с гидрокомпенсаторами не требуется. И на таких двигателях при какой то неисправности просто детали заменяются новыми (или решается проблема с давлением масла). Поэтому ниже будет описана регулировка клапанов на конструкции с коромыслом, где регулировка проводится с помощью специальных болтов, и на более современной конструкции, где сам кулачок непосредственно давит на торец стержня клапана, а между ними устанавливается специальная цементированная регулировочная шайба, которая просто меняется на другую шайбу, то есть нужную шайбу другой толщины.

Регулировка клапанов на более старой конструкции с приводом коромыслом.

На двигателях с такой конструкцией регулировка тепловых зазоров самая простая операция, и ниже мы рассмотрим её последовательность. Об этом так же можно почитать вот тут. Но перед этим купите набор щупов, и подготовьте набор гаечных ключей. Ну и дождитесь, когда двигатель остынет до 20 градусов, а лучше чтобы не ждать, производить регулировку на холодном двигателе, перед поездкой, а не после её.

 Далее  :

• Отсоедините шланг вентиляции картера от крышки головки цилиндров (и другие детали, если они мешают снять крышку клапанов).
• Окрутите болты (или гайки) прижимающие клапанную крышку головки цилиндров и снимите крышку.
• Снимите кожух, который закрывает шкив распредвала и ремень (или цепь) (механизм ГРМ).
• Желательно выкрутите все свечи зажигания (или накаливания), хотя не обязательно (чтобы легче крутить коленвал).
• Поворачивая за болт шкива коленвала (по часовой стрелке) прокручивайте коленвал и одновременно наблюдайте за движением коромысла привода клапанов первого цилиндра.
• После того, как впускной клапан первого цилиндра закрылся (тот что ближе к впускному коллектору)  — то значит, что поршень первого цилиндра подошёл в верхнюю мёртвую точку (ВМТ) в конце такта сжатия. Немного прокрутите коленвал ещё, пока метки на шкиве распредвала не совпадут с меткой на картере (уточните в мануале где эта метка).
• Берём щуп такой же толщины, как рекомендует величину зазора для впускного клапана завод изготовитель вашего двигателя.

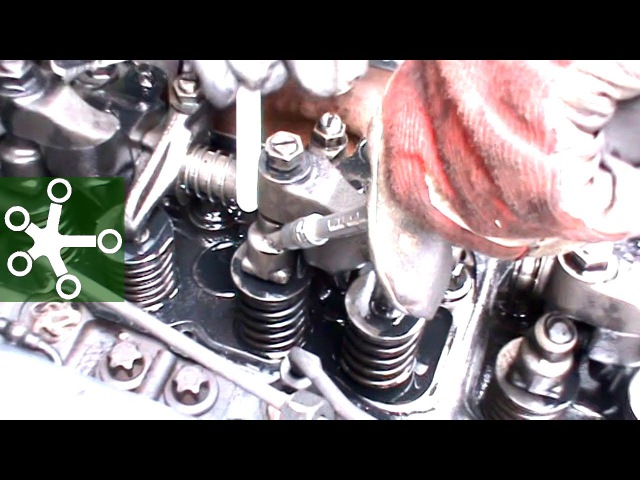

• Вставляем его между торцом стержня клапана и коромыслом (см фото). Щуп при правильно отрегулированном зазоре должен проходить с небольшим усилием.
• Если щуп не вставляется между коромыслом и стержнем клапана, или наоборот вставляется свободно, значит ослабляем контргайку регулировочного болта и крутим его.
• При закручивании винта (по часовой стрелке) зазор уменьшается, а при откручивании винта, тепловой зазор увеличивается.
• Прокручивая ключом за регулировочный винт (на некоторых моторах в болтах сделан паз под отвёртку, как на фото), добиваемся плотного скольжения щупа между винтом и стержнем клапана.
• Когда это произойдёт, аккуратно вытаскиваем щуп, и удерживая ключом болт, затягиваем контргайку этого болта.
• Точно так же производим регулировку теплового зазора на выпускном клапане (тот что ближе к выпускному коллектору), только здесь берём более толстый щуп, так как зазор у выпускных клапанов всегда чуть больше, ведь они больше греются (требуемый зазор уточняем на табличке клапанной крышки или в мануале вашего мотора.
• После регулировки клапанов первого цилиндра, поворачиваем коленчатый вал на 180 градусов и производим регулировку тепловых зазоров на клапанах третьего цилиндра.
• После регулировки в третьем цилиндре, проворачиваем коленвал на 180 градусов и регулируем зазоры в 4 цилиндре.
• После этого опять проворачиваем коленвал на 180 градусов и регулируем клапана во втором цилиндре.
• Устанавливаем на место клапанную крышку (осмотрите прокладку).
• Подсоединяем на место шланг вентиляции картера и другие детали, если они мешали снимать клапанную крышку.

Регулировка клапанов на более свежей конструкции (с регулировочными шайбами).

В этой конструкции клапаны приводятся в действие непосредственно кулачками распредвала через цилиндрические толкатели (например как на наших переднеприводных ВАЗах). А в проточке толкателя установлена цементированная шайба (см. фото слева), которая и служит для регулировки зазора в клапанном механизме. Толщина этих шайб, которые продаются в авто-магазинах, на разных моторах разная, но как правило толщина их меняется с интервалом через каждые 0,05 мм.

И чтобы определить зазор, нужно (при положении поршня в ВМТ) между каждой шайбой и кулачком распредвала вставить щуп, необходимой толщины (такой же как и требуемый зазор). Если щуп вставляется плотно, значит с зазором всё в порядке и переходим к проверке следующего клапана. Если же щуп необходимой толщины вставляется свободно, значит вставляем более толстый щуп, (пробуем разные) пока он не вставится плотно.

И запоминаем на сколько сотых мм этот щуп толще щупа, который равен требуемому зазору. И именно на такую же величину нужно купить и установить регулировочную шайбу потолще. Можно вычислить нужную толщину шайбы и с помощью формулы, но об этом ниже. И так со всеми клапанами и их регулировочными шайбами, которые со временем изнашиваются.

Это в теории, а теперь практические действия:

• Снимите клапанную крышку, открутив прижимающие её болты, а так же те детали, которые мешают её снять.
• Снимите кожух механизма ГРМ, то есть механизма цепного или ременного привода распредвала.
• Желательно выкрутить свечи зажигания и удалить шприцем моторное масло из полостей головки цилиндров.
• Осмотрите шлифованную поверхность кулачков распредвала — на них не должно быть задиров, раковин, следов износa.















• Установите на шпильки клапанной крышки приспособление (см. рисунок и фото) для утапливания клапанов и их толкателей.
• Проверните коленвал двигателя (почасовой стрелке)до подхода поршня первого цилиндра в ВМТ такта сжатия — это соответствует моменту совмещения меток на шкиве распредвала и на картере или задней крышке кожуха ремня (уточните в мануале вашего мотора, где находятся эта метка).
• После совпадения меток, доверните немного коленвал примерно на 2,2 — 3 зуба шкива распредвала (соответствует повороту на 40-50°).



• Проверьте набором щупов зазоры первого и третьего кулачков распределительного вала, и если зазор отличается от нормы, то приспособлением (см. рисунок выше) утопите толкатель клапана.

• Затем зафиксируйте клапан в нажатом состоянии, установив между краем толкателя и распредвалом фиксатор (см фото).

  1 — вставленное приспособление для фиксации отжатого клапана.
  2 — толкатель клапана.

• Пинцетом  (шилом) а лучше специальным приспособлением извлеките изношенную регулировочную шайбу и микрометром измерьте её толщину.
• Далее определите толщину новой шайбы с помощью разницы щупов (как я описал выше) или с помощью простейшей формулы H=B+(A-C)
• Буква Н — это толщина новой шайбы в мм, буква А — это замеренный зазор в мм, буква В — это толщина снятой шайбы в мм, ну а буква С — это номинальный зазор в мм. Например: А=0,26 мм., В=3,75 мм., С=0,2 мм для впускного клапана. Значит толщина новой шайбы Н = 3,75+(0,26-0,2)=3,81 мм это толщина новой шайбы для впускного клапана. Точно так же вычисляем для выпускного клапана, поставив вместо С=0,2 мм другое число (как правило чуть большее), которое рекомендует завод для выпускного клапана вашего мотора.
• Вычислив толщину новой регулировочной шайбы, устанавливаем её в толкатель, но той стороной, где на ней нанесена маркировка, в сторону толкателя.
• Убираем фиксатор и перепроверяем зазор с помощью щупа. Если зазор правильный, то щуп должен входить и скользить между кулачком и шайбой с небольшим усилием (имеется в виду щуп той толщины, какой и должен быть зазор, рекомендуемый заводом.
• Проворачивая после каждой пары клапанов коленвал двигателя на 180 градусов (пол оборота), что соответствует провороту метки на шкиве распредвала на 90 градусов, регулируем зазоры (подбором шайб) на других клапанах, соблюдая очерёдность, которая показана в таблице ниже.
• Остаётся залить масло в полость головки (если вы удаляли его шприцем) и накрыть головку и клапанный механизм клапанной крышкой (и установить на место шланг вентиляции картера и другие детали, если вы их снимали. И вернуть на место кожух механизма ГРМ.

*Номера кулачков указаны по порядку, если считать от шкива распределительного вала.

Вот вроде бы и всё по регулировке тепловых зазоров клапанов. Конечно на некоторых машинах могут быть некоторые нюансы и может быть другие приспособления, предназначенные для отжатия клапанов и их фиксации в отжатом состоянии, но ведь всё это можно сделать своими руками. Ведь эти приспособы достаточно просты. Но зато самостоятельная регулировка клапанов своего автомобиля, позволит вам забыть про автосервис (через каждые 10 — 15 тысяч) и сэкономить некоторую сумму денег, успехов всем.



Регулировка клапанов ВАЗ 2107 своими руками. Фото, инструкция как отрегулировать клапана на 2107

Признаки предстоящей регулировки клапанов ВАЗ — падение мощности двигателя на высоких/низких оборотах и характерный металлический стук. Неправильная регулировка клапанов снижает рабочий ресурс, поскольку при слишком малом зазоре будет происходить прогорание седла и самого клапана. А слишком большие зазоры провоцируют то самое постукивание.

Регулировка клапанов на ВАЗ 2107 считается занятием средней тяжести — новичкам авторемонта стоит довериться опытным механикам.

Сам процесс регулировки на ВАЗ 2107, будь-то карбюратор или инжектор, происходит одинаково. Различия заключаются в том, как снимать крышку головки ГБЦ и выставлять поршни в верхнюю мертвую точку — на инжекторных «семерках» трещоткой подлезть не выйдет.

В любом случае для регулировки клапанов на ВАЗ 2107 понадобится:

• рожковые ключи на 13 и 17;
• щуп толщиной 0,15 мм.

Порядок регулировки клапанов на ВАЗ 2107
ВМТ цилиндра	Градус поворота коленвала	Клапаны
4	0	6 и 8
2	180	4 и 7
1	360	1 и 3
3	540	2 и 5

Как отрегулировать клапана на ВАЗ 2107

Регулировка клапанов делается на холодную, когда двигатель остынет до 20 градусов.

1. Снять клапанную крышку (крышка ГБЦ).
2. Проверить натяжение цепи, если надо — подтянуть.
3. Выставить поршень 4-го цилиндра в ВМТ, провернув коленвал до совпадения метки на распредвале и выступа на корпусе.
4. Отрегулировать 8-й и 6-й клапан, вставляя щуп — если он не проходит между рычагом и кулачком клапана, или ходит слишком свободно, нужно ослабить контргайку ключом на 17, а ключом на 13 крутить регулировочную гайку, проверяя зазор щупом.

   Щуп должен ходить плотно, без люфта, и вытаскиваться с усилием около 2 кг. Незначительные погрешности при этом не критичны.

5. Добившись нужного зазора, вытащить щуп и закрутить контргайку, после чего перепроверить зазор и приступить к регулировке следующего клапана.
6. После регулировки 8-го и 6-го клапана, нужно провернуть коленвал на 180 градусов, распредвал провернется на 90.
7. Отрегулировать 4-й и 7-й клапаны.
8. Провернуть коленвал еще на 180 и распредвал на 90.
9. Отрегулировать 1-й и 3-й клапаны.
10. Провернуть коленвал еще на 180 и распредвал на 90.
11. Отрегулировать 5-й и 2-й клапаны.
12. Проверить зазоры и собрать все в обратном порядке.
13. Запустить двигатель и дать ему время прогреться до рабочей температуры — он должен работать нормально, без стуков.

Регулировка клапанов ВАЗ 2107 (карбюратор)

Чтобы снять клапанную крышку, сначала надо демонтировать корпус воздушного фильтра (болтики на 10) и отсоединить топливные шланги. Также понадобится отсоединить тросик привода воздушной заслонки и продольную тягу дроссельной заслонки. После этого можно открутить 8 болтов на 10 по периметру крышки головки блока цилиндров и снять крышку.

Карбюратор лучше накрыть, чтобы внутрь ничего не попало при работе.

Коленвал можно прокрутить с помощью специального ключа на 38. Далее клапана следует отрегулировать по пунктам выше.

Регулировка клапанов ВАЗ 2107 (инжектор)

Чтобы снять клапанную крышку, сначала надо вынуть масляный щуп, иначе он не позволит ей выйти. Далее, самый простой способ — отсоединить три шланга возле патрубка воздушного фильтра, открутить все болты по периметру крышки, и вытащить крышку.

Вытаскивать клапанную крышку будет довольно неудобно.

Проворачивать коленвал можно несколькими способами. Например, поддомкратить и вывесить заднее колесо, переключить на 4-ю или 5-ю передачу, чтобы было легче крутить. Вращать колесо до совпадения меток. Другой способ — прокручивать понемногу, упирая лезвие отвертки между зубцов венца коленвала, и используя кронштейн ДПКВ (но не сам датчик), как опору. В остальном клапана регулируются по пунктам выше.

При регулировке клапанов могут возникнуть вопросы:

1

Для регулировки клапанов понадобится щуп на 0,15 мм и пара ключей на 13 и 17. Если речь о карбюраторном ВАЗ 2107, тогда пригодится и ключ для прокручивания коленвала на 38.

2

Чтобы снять клапанную крышку на карбюраторной «семерке», нужно демонтировать воздушный фильтр.

3

Также нужно отсоединить топливные шланги, тросик воздушной заслонки и тягу дроссельной. Сам карбюратор следует прикрыть, чтобы не внутрь ничего не попало,

4

На инжекторном ВАЗ 2107 надо вытащить масляный щуп для снятия крышки ГБЦ.

5

И убрать тройку шлангов возле воздушного фильтра.

6

Открутить 8 болтов на 10 крепления крышки, разбросанных по периметру, и снять крышку.

7

После снятия крышки, следует проверить натяжение цепи (и подтянуть, если требуется). Для того, чтобы начать регулировку клапанов, нужно чтобы метка на распредвале совпадала с этим выступом.

8

Если метка не совпадает с выступом, нужно проворачивать коленвал, пока это не исправится.

9

Также есть метка на коленвале (карбюратор), она должна совпадать с самой длинной чертой на крышке привода распредвала.

10

На инжекторной «семерке» эти метки отличаются, но тоже должны совпадать. Если метки распредвала совпадают, а метки венца коленвала немного расходятся, это может свидетельствовать о растянутости цепи. При незначительном расхождение регулировка допустима.

11

Таблица углов поворота коленвала и ВМТ поршней различных цилиндров, где 0 — совпадение меток на распредвале и верхней мертвой точке поршня 4-го цилиндра. В таком положение регулируются 8-й и 6-й клапан, после чего нужно провернуть коленвал на 180 градусов (распредвал совершит оборот на 90), тогда можно отрегулировать следующую пару.

12

Клапана считаются от распредвала и регулируются парами, с проворачиванием коленвала и распредвала после регулировки каждой пары клапанов.

13

Нужный зазор определяется по щупу толщиной в 0,15 мм. Он вставляется между рычагом и кулачком клапана распредвала. Если щуп не проходит или двигается совершенно свободно — нужна регулировка.

14

Чтобы отрегулировать клапан, нужно ослабить контргайку ключом на 17.

15

Затем повернуть регулировочную гайку в ту или иную сторону, увеличивая или уменьшая зазор.

16

Совершив пол-оборота регулировочной гайки, следует проверить зазор щупом и внести коррективы. Щуп должен ходить плотно, без люфта, и выниматься с усилием около 2 кг, при этом допустимы небольшие погрешности. Добившись нужного результата, надо закрутить контргайку и снова проверить зазор.

17

Второй клапан (и все остальные) регулируются точно так же.

18

Отрегулировав первую пару клапанов (8 и 6), надо провернуть коленвал на 180 и распредвал на 90 градусов. Чтобы было легче ориентироваться, на распредвалу можно сделать метки, обозначающие оборот на 90 градусов. Если заводская метка совпадает с выступом на верху, то свою метку следует нанести около выступа корпуса ГБЦ сбоку.

19

Вот в этом месте.

20

Затем провернуть коленвал ключом на карбюраторном двигателе или оборотом колеса на инжекторном.

21

На инжекторе того же результата можно добиться, вставив отвертку между зубцов венца коленвала и, упираясь в кронштейн датчика положения коленчатого вала снизу, понемногу проворачивать венец.

22

Результат должен быть один и тот же — распредвал совершит оборот на 90 (о чем подскажет нанесенная метка).

23

Заводская метка ушла на 90 градусов.

24

Таким образом следует отрегулировать все клапана, затем собрать все в обратном порядке и запустить двигатель. Прогревшись до рабочей температуры, он должен нормально функционировать, безо всяких стуков.

Регулировка клапанов двигателя в Санкт-Петербурге

Простая и надёжная конструкция дизельного двигателя, тем не менее, требует точности регулировок топливоподающих и отводящих элементов, т. е. распределительных клапанов. Компания «Дизель-Мастер» предлагает в Санкт-Петербурге свои услуги по ремонту и регулировке клапанов вашего дизеля на высоком профессиональном уровне. Мы очистим от нагара и отрегулируем тепловые зазоры клапанов вашего дизеля, восстановив его эффективную и бесперебойную работу в прежнем объёме. Для выполнения работ мы используем специальный компьютеризованный стенд, позволяющий регулировать зазоры с необходимой точностью.

Для чего нужна регулировка клапанов?

Каждый производитель устанавливает оптимальный зазор впускных и выпускных клапанов мотора, обеспечивающий эффективную подачу топливной смеси и отвод прогоревших газов. Зазоры расчётного размера обеспечивают плотное прилегание деталей, хорошую компрессию газовой смеси и её полное прогорание с максимальной отдачей мощности. При увеличении зазора падает компрессия, в результате чего падает мощность и возрастает потребление топлива. Уменьшенные в результате закоксовывания зазоры становятся причиной перегрева, так как клапана недостаточно плотно прилегают к сёдлам и начинают подгорать.

Признаки необходимости регулировки клапанов

Понять, что вам необходимо отрегулировать тепловые зазоры распределительных клапанов, поможет появление следующих признаков:

• появление посторонних стуков в зоне крышки ГБЦ;
• троение двигателя во время переходов либо при работе на холостом ходу;
• понижение отдаваемой двигателем мощности, неоправданный рост расхода топлива.

Кроме того, регулировать клапаны необходимо после любого ремонта газораспределительной системы и в профилактических целях, для обеспечения стабильной работы дизеля. Сервисные регулировочные мероприятия следует повторять с интервалом, не превышающим двухлетний период, а для автомобилей, бывших в эксплуатации больше 8 лет – ежегодно.

Как происходит регулировка клапанов

Специалисты автосервиса «Дизель-Мастер» оказывают услуги регулировки клапанов по ценам, доступным каждому автовладельцу. Работы выполняют в следующем порядке.

1. Демонтируют приводной ремень генератора и ремень ГРМ, а также распределительные валы, переднюю подушку мотора, генератор с крепёжным кронштейном и клапанную крушку.
2. Выполняют замеры зазора, после чего выставляют зазоры в соответствии с документацией производителя. Для выполнения работ, в зависимости от конструкции дизеля, используют регулировочный винт либо толкатели-рокеры.
3. Устанавливают распределительные валы, контролируя совпадение меток.
4. Проверяют правильность настройки на специальном компьютеризованном стенде.

Мы выполняем весь комплекс услуг в течение одного дня. При необходимости замены используем исключительно оригинальные сертифицированные запчасти, даём собственную гарантию на все виды выполненных работ. Позвоните нам, чтобы получить более подробную информацию и назначить время визита на сервис.

Регулировка клапанов в Киеве, цена регулировки клапанов двигателя лучшая на СТО OILER

Регулировка клапанов авто

Мотор внутреннего сгорания — сложнейшее устройство, состоящее из множества механизмов и запчастей. Чтобы обеспечить ему правильную работу и долговечность, он нуждается в регулярном обслуживании. Автосервис OILER предлагает услуги по проведению обслуживания, ремонта и замены деталей двигателя в Киеве.

Увы, не все автовладельцы понимают это и своевременно корректируют работу механических систем. К примеру, многие даже не знают что такое регулировка клапанов и зачем она нужна, а также к каким последствиям приведет игнорирование процедуры.

Как часто проводится регулировка клапанов

Согласно регламенту, диагностика и регулировка зазоров клапанов должна проводиться не реже раза в 20 — 100 тыс. км. Это зависит от типа мотора и целого ряда влияющих факторов. Имеет значение стиль вождения, топливо, наличие вспомогательного оборудования (ГБО, в том числе) и прочее.

Практика показывает, что газобаллонное оборудование требует более частых проверок, чем указывает автопроизводитель. Также, обязательно нужна диагностика, если имеются следующие изменения в рабочих характеристиках машины:

• увеличение топливного расхода;

• понижение мощности машины;

• проблемы при запуске мотора;

• уменьшение компрессии цилиндров, «троение»;

• специфическое «цоканье» клапанов.

Помимо этого, если установлено газобаллонное оборудование и вы привыкли ездить агрессивно, это может критически сказаться на тепловых зазорах. По этому, осмотр и регулировка клапанов должны выполняться чаще.

Если вы заметили хотя бы один из вышеперечисленных признаков, нужно срочно обращаться в автосервис, ведь последующее использование машины может закончиться серьезными поломками или аварией.

Причины возникновения неполадок клапанов

В процессе работы, мотор нагревается и его составляющие увеличиваются. В газораспределительном механизма, клапаны имеют большую важность, ведь отвечают за запуск и выпуск газов и воздушно-топливной смеси. При нагреве, между поверхностью и клапаном появляется тепловой зазор, а их регулировка как раз и призвана настроить этот зазор.

Если своевременно не осуществить диагностику и регулировку, зазоры уменьшаются до критической точки. Это приведет к поломке клапана и дорогостоящим ремонтным работам. При этом цена регулировки клапанов в разы ниже, чем стоимость ремонта.

Каким моторам и когда требуется регулировка клапанов

Нужно знать, что регулировка нужна только тем двигателям внутреннего сгорания в комплектацию которых не входят гидрокомпенсаторы. Эти детали предназначены для регулирования зазоров в режиме реального времени и поддержания их идеальной величины.

Если гидрокомпенсаторов нет, регулировка осуществляется вручную. О симптомах, которые говорят о необходимости регулирования — написано выше. Одним из основных считается «троение» мотора, когда компрессия в цилиндрах либо сильно падает, либо полностью исчезает.

Кроме ощутимых признаков неполадки, регулировку проводят в процессе текущего ТО. Каждое транспортное средство в своей документации имеет предписания по частоте диагностики зазоров. В большинстве случаев это 25-30 тыс. км пробега.

Важно! Не имея определенных навыков, ни в коем случае нельзя проводить регулировку клапанных зазоров самостоятельно.

Проверка и регулировка зазоров клапанов в «OILER»

Если вам нужна качественная диагностика и регулировка клапанов в Киеве, воспользуйтесь услугами сети автосервисов OILER. Наши мастера имеют многолетний опыт, работают оперативно и на результат.

Регулировка зазоров клапанов должна выполняться только квалифицированными мастерами, которые обладают требуемыми знаниями и опытом. Чтобы произвести процедуру правильно, предварительно выполняется диагностика, которая призвана определить неисправности и причины их возникновения. Только после проверки можно подобрать верный способ решения проблемы, подходящее для этого оборудование, материалы, комплектующие и инструмент. Наш Автосервис предлагает оптимальную цену на регулировку клапанов в Киеве.

Регулировка клапанов дизельного двигателя в нашем СТО выполняется строго по регламенту, предписаниям автопроизводителя и под контролем. Приезжайте — мы работаем качественно и быстро, а также предоставляем полную гарантию на услуги и установленные комплектующие. О том, сколько стоит регулировка клапанов для Вашего автомобиля можно спросить нашего менеджера по телефону или через форму обратной связи.

Возникли вопросы? Звоните по номеру (044) 224-46-78 или оставляйте свой номер в форме обратного звонка и менеджер свяжется с Вами в течение 5 минут!

Как влияет регулировка клапанов на работу двигателя – АвтоТоп

Газораспределительный механизм (или сокращенно ГРМ) любого четырехтактного силового агрегата необходим для обеспечения полных циклов его работы: впуска, сжатия горючей смеси, рабочего хода поршня и выпуска отработанных газов. Если выполнена правильная регулировка клапанов, то у Вас не будет проблем с ГРМ: в противном случае синхронизация работы цилиндров будет нарушена и двигатель не сможет функционировать с максимальной эффективностью.

Симптомы неотрегулированных клапанов

Их достаточно много. Один из них – громкий металлический стук в двигателе. Звук становится сильнее при увеличении нагрузки на двигатель и может сопровождаться запахом гари. При неотрегулированных клапанах в цилиндрах заметно падает компрессия – это можно определить при помощи компрессометра. Двигатель «троит» — наблюдается его вибрация на малых оборотах, он не развивает полной мощности: наблюдается вялый разгон и повышенный расход горючего. Все эти признаки говорят о том, что распределительный механизм не работает правильно: надо регулировать клапана. Что это даст? Об этом – ниже.

Для чего необходима регулировка клапанов

Правильно отрегулированные зазоры гарантируют устойчивую работу силового агрегата на низких и высоких оборотах. При этом сохраняется наилучшая приемистость двигателя и оптимальный расход горючего. Но возникает вопрос: для чего нужен зазор в клапанах? Дело в том, что они закрываются благодаря специальной пружине, упирающейся в кулачок. Чтобы он не смог помешать закрыться полностью клапану, необходимо выставить определенный зазор. И здесь еще нужно учитывать нагревание стержня клапана (впускного до 300-400, выпускного до 700-900 градусов), что вызывает увеличение его длины. Если распредвал расположен сверху, то он напрямую или посредством коромысла воздействует на стержень, что вызывает его повышенный износ. Для недопущения подобного развития событий торец клапана в некоторых моделях авто накрывают «стаканом»: между ним и кулачком распределительного вала ставят регулировочные шайбы. В других моделях авто присутствуют коромысла: тогда регулировка между металлическими деталями производится посредством винтов и контргаек.

Компенсаторы

Этими устройствами сегодня оснащается большинство двигателей авто. Гидрокомпенсаторы устанавливаются на двигатели, имеющие более двух клапанов на один цилиндр.

Эти изделия сами «подбирают» нужный зазор в клапанах и гарантируют наилучшую работу ГРМ при любых условиях без регулировок. Однако некоторые автолюбители не без основания считают традиционный газораспределительный механизм с периодическими проверками величины зазора более надежным. Все дело в том, что компенсаторы имеют свойство ломаться.

В случае неисправности гидрокомпенсаторов — они начинают стучать. Что вызывает стук и как с ним бороться можно почитать тут.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

• Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
• Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
• Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

• Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
• Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

1. Снять крышку клапанов.
2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Последствия неправильной регулировки клапанов

Если настройка описываемых элементов ГРМ будет произведена неправильно, то эффективность работы двигателя заметно снизится. При недостаточном зазоре сами клапана и их седла будут испытывать повышенные нагрузки, что чревато прогаром. При увеличенном зазоре в салоне будет слышен неприятный металлический стук, а мощность силового агрегата упадет.

В любом случае результатом неправильной или несвоевременной регулировки клапанов станет выход из строя деталей ГРМ, что ведет к значительным финансовым тратам.

Как отрегулировать клапана, если стоит ГБО

Когда двигатель работает на жидком топливе, температура клапанов достигает 350, а «тарелок» — 900 градусов. При использовании в качестве топлива газа, данный параметр вырастает на 50-70 градусов. Такое повышение само по себе неопасно: клапан не прогорит и не разрушится.

Гораздо больший риск представляет неправильная регулировка системы питания, когда образуется обедненная смесь. В этом случае температура на поверхности клапанов повышается на 200-250 градусов, что ведет к прогоранию клапанов. Вывод: использование газа для ГРМ не опасно, а вот за качеством смеси нужно смотреть.

С какой периодичностью производится регулировка

Если говорить о пробеге, то это 20-30 тысяч км. Регулировка тепловых зазоров клапанов должна производиться, даже если у вас не наблюдается потери мощности, повышенного расхода горючего и черного дыма из глушителя (не стоит ждать появления первых симптомов). Процедуру лучше проводить в автосервисе, но если у вас имеются соответствующие инструменты, приборы и опыт, это можно сделать и в своем гараже.

Двигатель – это самая важная часть автомобиля, на которой полностью базируется работа машины. Именно поэтому важно следить за состоянием двигателя, проводить диагностику, а также своевременно менять расходные материалы. Причиной многих неполадок в авто (например, возникновение стука, падение мощности) могут быть клапана. Поэтому важно знать, как правильно отрегулировать клапана.

Регулировка клапанов – зачем она нужна?

В каждом автомобиле имеется либо 8, либо 16 клапанов. Их число зависит от количества цилиндров – либо на одном цилиндре один клапан, либо два. Первый отвечает за запуск горючей смеси в камеру сгорания, второй – отвечает за открытие отвода для выхода отработанных газов. Такой механизм, регулирующий распределение смеси и газов, имеет название газораспределительный или клапанный. Стоит отметить, что на дизеле и инжекторе устанавливаются разные системы.
При нагревании мотора металл расширяется. Таким образом, на двигателе должны быть зазоры, которые имеют фиксированный размер. Последствия неправильной регулировки клапанов включают в себя снижение эффективности работы мотора, а также быстрое изнашивание деталей.

Рекомендуется проверять клапаны каждые 20-30 тысяч километров.

Для примера: при недостаточном размере зазора клапан будет подгорать, если же зазор слишком большой, то клапан будет не полностью открываться и издавать металлический стук.
Как часто регулировать клапана?
При изменении размера зазоров необходимо их отрегулировать.

Признаки неправильной регулировки клапанов

Признаков того, что зазоры нарушились, достаточно много. В первую очередь, снижается мощность двигателя и эффективность его работы. Возможно появление неприятного металлического стука, шума, запаха гари и т.п. Стук появляется, в основном, при нагрузках или на холостом ходу. В результате этого детали мотора подвергаются быстрому износу.
Вышеперечисленные признаки неотрегулированных клапанов являются тревожным симптомом. При появлении хотя бы одного из них необходимо проверить клапана и отрегулировать их.

Результат регулировки клапанов

Регулировка клапанов: для чего нужна?

В конечном итоге при правильной регулировке клапанов восстанавливается стабильность работы мотора, увеличивается мощность и износостойкость. Двигатель будет работать ровнее и устойчивее как на низких, так и высоких оборотах.

Можно ли не регулировать клапана?

В современные автомобили устанавливаются так называемые гидрокомпенсаторы. В обычных двигателях стоят кулачки распределительного вала или «толкатели», которые и толкают клапан. Что касается гидрокомпенсаторов, то они сами находят необходимый зазор для выпуска газов при высоком давлении масла. Они обеспечивают оптимальную работу клапанов в любых случаях. Многие задаются вопросом: «Если не регулировать клапана, что будет?» Если на автомобиле стоят гидрокомпенсаторы, то регулировка клапанов не нужна. В противном случае регулировать и проверять клапаны нужно периодически.

Как отрегулировать клапана?

Как правильно отрегулировать зазоры клапанов

Многие автовладельцы стараются отрегулировать клапаны самостоятельно без обращения в службы технического обслуживания.
Устанавливать размеры зазоров нужно на двигателе в холодном состоянии, поскольку заводские настройки производились именно на холодном металле. В этом случае он не изменяет свои размеры, и они остаются стандартными.
Стоит отметить, что делать регулировку клапанов стоит точно по рекомендациям и инструкции, в противном случае зазоры будут настроены неправильно.
Сначала производится установка поршня цилиндра в мертвую точку такта сжатия вверху. Зазор цилиндра будет определен регулировочным щупом. Это обеспечит закрытие обоих клапанов, а также качание коромысла в установленных пределах зазора. Производители обычно наносят метки, по которым можно установить поршень в такое положение.
Сама регулировка производится с помощью поворота винтов коромысел в нужные стороны. Поворачивать коленвал по звездочке необходимо только по часовой стрелке. Многие наносят свои метки для определения положения каждого из цилиндров. Метки должны совпадать на подшипнике и коленвале.
Далее необходимо освободить контргайку на болте или винте. Зазор необходимо установить до предела, в данном случае которым является щуп. Затем необходимо зафиксировать положение путем затягивания гайки. Делать это следует аккуратно, учитывая силу затяжки, поскольку можно сбить установленный зазор. Для проверки зазора нужно просунуть щуп, он должен пройти, но с усилием. Если же щуп не прошел, нужно повторить регулировку.

Проводить регулировку клапанов нужно поочередно в том порядке, в котором работают цилиндры в автомобиле, и предельно аккуратно.

Коленвал поворачивается только за пусковую рукоятку (ручку кривого стартера), либо за винт крепления шкива привода генератора и только по часовой стрелке.
Здесь обязательно нужен щуп или специальный инструмент для регулировки клапанов.
В специальных книгах по ремонту двигателя полностью описана процедура регулировки. Еще одной особенностью является установка зазора на впускных и выпускных клапанах. Клапан регулирования давления наддува имеет зазор, отличный от выпуска газов. Кроме того, для разных цилиндров может быть необходим разный зазор. Все это описано в руководстве по ремонту автомобиля.

Необходимые инструменты

Что понадобится для регулировки клапанов

Как уже говорилось ранее, обязателен щуп или специальное приспособление. Если правильно подобрать, то можно работать с пластинами регулировки. Часто используют рейку для регулировки клапанов, которая обеспечивает большую точность в сравнении с пластинами или щупом. Однако отличается сам процесс регулировки, он не соответствует приведенному выше способу.
Можно использовать индикатор. Он представляет собой специальное устройство для регулировки клапанов с высокой точностью.

Таким образом, клапаны отвечают за распределение горючей смеси в двигателе, своевременный выход отработанных газов. За размерами зазоров клапанов нужно регулярно следить и в случае необходимости регулировать. Отрегулировать клапана можно самостоятельно, не прибегая к услугам автосервисов. Важно точно отмерять зазоры клапанов, поскольку они обеспечивают стабильность и эффективность работы двигателя.

В этой статье мы рассмотрим способ регулировки зазоров клапанов и узнаем, как отрегулировать клапана двигателя самому.

зачем и КАК регулировать КЛАПАНа?

Как вы уже, наверное слышали, в каждом цилиндре есть выпускной и впускной клапан. Впускной клапан отвечает за впуск горючей смеси, а выпускной клапан за выпуск отработавших газов. За своевременное открытие и закрытие клапанов отвечает газораспределительный механизм (или клапанный механизм).

Регулировка клапанов очень важный процесс, ведь при неправильных зазорах эффективность работы двигателя снижается в разы, не говоря уже о том, что это влияет на ресурс двигателя.

Что будет, если будут маленькие зазоры клапанов?

Маленькие зазоры клапанов будут приводить к подгоранию седел клапанов.

Что будет, если будут большие зазоры клапанов?

Большие зазоры клапанов будут приводить к неполному открытию клапанов, что будет сказываться на мощности двигателя. Увеличенные зазоры клапанов можно распознать по характерному металлическому стуку. Шумы в двигателе могут сигнализировать о неисправности ГРМ.

Как часто надо регулировать клапана?

Клапана регулируются каждые 20-30 тыс. км. в соответствии с руководством по ремонту и техническому обслуживанию автомобиля.

Мы рассмотрим на примере тепловые зазоры для регулировки клапанов автомобилей ВАЗ. Как правило, для впускного и выпускного клапанов тепловые зазоры разные.

РЕГУЛИРОВКА ЗАЗОРОВ КЛАПАНОВ ДВИГАТЕЛЯ ВАЗ

Регулировку клапанов проводят на холодном двигателе. Для проверки теплового зазора следует воспользоваться специальным инструментом – плоским щупом. Отрегулировать тепловой зазор можно поворачивая регулировочные винты коромысел клапанов (или головкой регулировочного болта на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 2110).

Последовательность регулировки зазоров клапанов двигателя

Прежде чем начать регулировку, установите поршень цилиндра в ВМТ (верхнюю мертвую точку) в такт сжатия. При этом положении оба клапана регулируемого цилиндра должны быть закрыты, а коромысла этих клапанов должны свободно качаться в пределах зазора.

После этого потихоньку отпускайте контргайку на регулировочном винте или болте. С помощью плоского щупа и регулировочного винта регулируйте необходимый зазор, после чего затяните контргайку.

«Следите за тем, чтобы во время затяжки контргайки не изменить установленный зазор».

После затяжки контргайки необходимо снова проверить тепловой зазор. Для проверки зазора используйте щуп. Щуп должен проходить в него с небольшим усилием, если такого ощущения не возникает, а он проходит очень легко или очень тяжело, надо отрегулировать зазор заново.

Чтобы отрегулировать тепловой зазор в остальных клапанах, необходимо провернуть коленчатый вал на пол оборота. Во время регулировки следует учитывать порядок работы цилиндров двигателя (1-3-4-2). Коленчатый вал проворачивайте за болт крепления шкива привода генератора.

РЕГУЛИРОВКА КЛАПАНОВ НА ДВИГАТЕЛЯХ ВАЗ СВОИМИ РУКАМИ

Проверка зазоров между рычагами и кулачками распределительного вала: 1 – щуп; 2 – регулировочный болт; 3 – контргайка регулировочного болта.

Порядок регулировки клапанов

1. Проворачиваете коленчатый вал по часовой стрелке до тех пор, покаметка на звездочке распределительного вала не совпадет с меткой на корпусе подшипников. В этом положении зазор регулируется у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра (то есть 8 и 6 кулачки).
2. С помощью гаечного ключа зажмите регулировочный болт рычага, и в это время с помощью другого ключа ослабьте контргайку. Установите требуемый зазор регулировочным болтом, затяните контргайку. Щуп должен входить в зазор с легким сопротивлением.
   На двигателях автомобилей ВАЗ 2109, ВАЗ 21099, ВАЗ 2110 тепловые зазоры регулируются регулировочными шайбами.
3. После регулировки зазоров в клапанном механизме, запустите двигатель и внимательно послушайте его на различных режимах работы. При регулировке клапанов следует учесть, что клапана должны быть правильно притерты (что такое притирка клапанов), а зазоры не должны превышать допустимые.

Если некоторые детали вам непонятны или вы не до конца понимаете работу газораспределительного механизма, вам следует прочитать статью про устройство газораспределительного механизма.

Регулировка клапанов двигателя автомобиля — советы бывалых.

Регулировка клапанов двигателя автомобиля — советы бывалых.

У этого поста — 2 комментария.

Содержание:

Для чего нужна автомобилю регулировка клапанов двигателя и что они собой представляют. У автомобиля имеется два или более клапана на цилиндр. Один предназначен для запуска горючей смеси, другой – для выпуска отработавших газов. Механизм, приводящий в действие клапаны и устанавливающий порядок их работы, называется газораспределительным или, как его еще называют, клапанным. В процессе нагрева двигателя его металлические детали расширяются, при остывании они уменьшаются и между ними появляются зазоры. Для нормальной работы двигателя зазоры в клапанном механизме должны быть отрегулированы. В противном случае двигатель начинает стучать, падает его мощность, начинает чихать карбюратор и т.д.

Чем грозит плохая регулировка клапанов?

Плохая регулировка клапанов становится причиной снижения эффективности работы двигателя и приводит к преждевременному износу его деталей. Если зазоры слишком малы, будут подгорать клапаны и их седла. Снижение мощности двигателя, металлический стук, выстрелы в глушителе и чихание в карбюраторе происходит при чрезмерно больших зазорах.

Периодичность проверки зазоров клапанов?

После каждых 20-30 тыс. км. пробега автомобиля должна проводиться проверка и если это необходимо, регулировка клапанов. Данные о размерах тепловых зазоров можно найти в руководствах по ремонту и обслуживанию авто. Следует обратить внимание на то, что зазоры для впускного и выпускного клапана, а в некоторых случаях и для разных цилиндров, отличаются.

Как провести регулировку?

Во время проверки и регулировки зазоров двигатель должен находиться в охлажденном состоянии. Зазор проверяют при помощи плоского щупа нужной толщины, регулировку производят путем поворота регулировочных винтов коромысел, на некоторых ВАЗовских автомобилях – головкой регулировочного болта.

Перед началом регулировки клапанов необходимо установить поршень цилиндра в верхнюю мертвую точку такта сжатия, при которой клапаны цилиндра находятся в закрытом состоянии, а коромысла клапанов свободно качаются в пределах зазора. Затем на регулировочном винте или болте отпускается контргайка. Плоским щупом или регулировочным винтом (болтом) настраивается зазор и затягивается контргайка.

Нужно быть предельно аккуратным, и после затяжки необходимо еще раз проверить зазор, так как он может измениться. Оптимальным считается зазор, в который щуп проходит с некоторым усилием. Повторная регулировка зазора потребуется, если щуп проходит с большим трудом или слишком свободно.

Затем проводится регулировка клапанов других цилиндров. При этом соблюдается порядок работы цилиндров двигателя автомобиля. Коленвал поворачивается только по часовой стрелке за пусковую рукоятку или за болт крепления шкива привода генератора. Можно использовать для этого вывешенное ведущее колесо, но при этом необходимо соблюдать осторожность.

По окончании регулировки зазоров в клапанном механизме, двигатель запускается и прослушивается его работа в разных режимах. Если регулировка клапанов проходила после ремонта головки, необходимо, чтобы клапаны были правильно притерты. Кроме того, не допускается, чтобы клапаны были разбиты на концах, а зазоры втулок превышали норму.

Другие похожие статьи:

Когда дизельным двигателям требуется регулировка клапана

Объяснение регулировок клапана

Автор: Allstate Peterbilt Group | Опубликовано в Сертифицированные бывшие в употреблении, Двигатели Cummins, Мобильное обслуживание, Двигатели PACCAR, Обслуживание и запчасти Пятница, 15 декабря 2017 г., 17:06

Зачем нужна регулировка клапана для дизельного двигателя

Регулировка клапана (иногда также называемая накладными расходами) жизненно важна для здоровья вашего дизельного двигателя и обеспечивает правильное сгорание. Этой задаче при надлежащем обслуживании двигателя часто забывают; однако пренебрежение вашими клапанами может привести к множеству нежелательных неприятностей, таких как потеря мощности и снижение топливной экономичности.Внимательное наблюдение за зазором клапана может предупредить вас о проблеме, прежде чем она приведет к значительным затратам на ремонт вашего дизельного двигателя и большому количеству незапланированных простоев.

Что такое регулировка клапана?

Механизм клапана (толкатель, подъемник и коромысло в сборе) отрегулирован так, чтобы зазор имел надлежащий зазор, необходимый для регулирования открытия и закрытия клапана. Если зазор слишком велик, это повлияет на воздушный поток двигателя и в конечном итоге приведет к повреждению клапана.Если зазор слишком мал, клапан не может закрыться и плотно прилегать к головке блока цилиндров, и выхлопные газы будут выходить за клапан. Зазор клапана также является единственным способом передачи тепла клапанами в головку блока цилиндров.

Когда мне нужна регулировка клапана?

Вам следует проверять зазор клапана через рекомендованные производителем интервалы. Верным признаком того, что пришло время для регулировки зазора клапана, является громкий щелчок или постукивание вашего двигателя при запуске или потеря мощности двигателя.Вы можете найти более подробную информацию о предлагаемой частоте корректировки здесь.

Почему важна процедура регулировки клапана?

Если вы пренебрегаете регулировкой клапана дизельного двигателя в течение длительного периода времени, вероятно, произойдет катастрофический отказ клапана и двигателя. Может возникнуть ряд проблем, которые снизят производительность вашего грузовика и, возможно, потребуют дополнительного ремонта. Эти проблемы включают:

• Двигатель не работает на полную мощность
• Горючее сгорает быстрее
• У вас будет повышенная дымность выхлопа

Стоит ли самому пытаться отрегулировать клапана дизельного двигателя?

Хотя некоторые люди настраивают клапаны самостоятельно, многое может пойти не так.Клапан, который не отрегулирован на надлежащий зазор, может привести к утечке выхлопных газов через клапан или ухудшению характеристик двигателя. Любой из этих сценариев может обойтись вам дороже, чем обслуживание вашего двигателя профессионалами.

Если вам требуется процедура корректировки стоимости, обратитесь в сервисный отдел Allstate Peterbilt. Мы также предлагаем услуги автомастерской по всему Среднему Западу и услуги по обслуживанию мобильных грузовиков для удобного обслуживания грузовиков в дороге.

Ещё от Allstate Peterbilt

Нужна ли в моем двигателе регулировка зазора клапанов? | Новости

simazoran / iStock / Thinkstock

Требуется ли в вашем двигателе регулировка клапана? Это зависит от возраста, состояния и марки автомобиля, которым вы управляете.В связи с популяризацией конструкции клапанного механизма с роликовым толкателем, который снижает трение, и гидравлических толкателей (толкателей клапана), которые помогают поддерживать оптимальный зазор клапанов, регулировка клапана не требуется так часто, если вообще требуется, в современных транспортных средствах, как в старых.

Связано: есть ли механические преимущества очистки двигателя?

Там, где это уместно, спецификации зазоров клапанов и процедуры регулировки клапанов сильно различаются между производителями. Например, графики технического обслуживания некоторых последних двигателей Hyundai требуют проверки клапанного зазора на расстоянии 60 000 миль; некоторые Хонды требуют осмотра на 110 000 миль; некоторые производители рекомендуют проверять клапаны только в случае чрезмерного шума клапана; другие вообще не упоминают зазор клапана в своих графиках технического обслуживания .График технического обслуживания вашего автомобиля должен быть подробно описан в руководстве по эксплуатации, поэтому сначала проверьте его, если вы не уверены.

Типы клапанов и принцип их работы

Клапаны выглядят как подпружиненные перевернутые тройники для гольфа, которые открываются выступами на вращающихся распределительных валах либо непосредственно в двигателях с верхним распредвалом, либо посредством толкателей, действующих на коромысла в двигателях с верхним расположением клапанов (толкателями). При увеличении времени и использовании зазоры между кулачками или коромыслами и штоками клапана, на которые они действуют, могут стать больше.Это часто приводит к грохоту или большей вибрации двигателя, которую водитель может не замечать довольно долгое время, потому что она постепенно увеличивается, но которую необходимо будет отрегулировать, чтобы исправить. В выпускных клапанах зазор со временем может стать меньше по мере износа клапанов или седел клапанов, уменьшая зазор, известный как зазор, между клапанами и компонентами клапанного механизма.

Впускные клапаны открываются и закрываются, чтобы впустить топливно-воздушную смесь (или просто воздух в некоторых современных двигателях) в цилиндры, а выпускные клапаны позволяют выходить выхлопным газам.Слишком большой или слишком маленький зазор клапана может привести к плохой работе или грубому холостому ходу, потому что двигатель не может нормально «дышать» и работать с максимальной эффективностью. Слишком большой зазор означает, что клапаны, скорее всего, будут стучать и в долгосрочной перспективе вызовут повреждение клапанов, кулачков распределительного вала или коромысел. Если зазор клапанов слишком мал, клапаны не закроются полностью, что приведет к чрезмерному нагреву, и двигатель потеряет мощность.

Как проверять клапаны (и когда их ремонтировать)

Если ваш двигатель издает громкий стук, возможно, пришло время отрегулировать зазор клапанов, хотя постукивание также может быть вызвано ослабленным коромыслом или каким-либо другим компонентом; механик не узнает наверняка, не проверив клапаны.На некоторых двигателях клапаны не издают шума при слишком большом зазоре, но проблемы с клапанами могут проявляться по-другому. Например, потеря мощности может быть признаком слабой или сломанной пружины клапана.

Для проверки зазора клапанов необходимо снять крышку клапана (или две крышки клапана на V-образных двигателях) и измерить зазор между впускными и выпускными клапанами и их лопастями или коромыслами с помощью тонких щупов, как показано на рисунке выше. (Распределительный вал должен находиться в правильном положении, а каждый клапан должен быть полностью закрыт для каждого измерения.) При необходимости регулировка требует установки или замены прокладок с помощью специальных инструментов, и это не элемент быстрого обслуживания, такой как замена масла, особенно на двигателях с тремя или четырьмя клапанами на цилиндр. Запланируйте оплату хотя бы нескольких часов работы в магазине и плату только за осмотр.

Устранение грохота клапанов — одно из преимуществ правильно отрегулированных клапанов, но двигатель также, вероятно, станет более плавным и более отзывчивым. Кроме того, правильная регулировка может продлить срок службы клапанного механизма.

Редакционный отдел Cars.com — ваш источник автомобильных новостей и обзоров. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей. Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

доля

Участник Рик Поупли десятилетиями освещал автомобильную промышленность и ведет еженедельное онлайн-радио-шоу на TalkZone.com. Написать Рику

Каковы последствия игнорирования регулировки клапана?

Общие сведения о проблемах центровки автомобилей

Автор: [email protected] (gregsgarageinc • 31 янв, 2018 •

Автомобильное выравнивание относится к углам колес относительно кузова автомобиля. В идеале все четыре колеса должны быть установлены под одинаковым углом. Однако со временем выравнивание естественным образом изменится. Это может привести к удивительному количеству проблем, включая чрезмерный расход топлива, неравномерный износ шин и даже поломки трансмиссии.К счастью, вы можете поддерживать правильную центровку, просто регулярно обслуживая свой автомобиль. Если вы хотите узнать больше о плохом выравнивании, а также о том, как распознать, что ваш автомобиль может страдать от этого, читайте дальше. Эта статья предоставит полезный обзор симптомов, причин и устранения плохой центровки автомобиля.Симптомы неправильного выравнивания Самым распространенным признаком того, что ваш автомобиль страдает от неправильного выравнивания, является рулевое колесо, которое постоянно тянет в одну сторону.Чем дольше вы будете не заниматься этим вопросом, тем хуже станет. В конце концов, вам придется корректировать тягу рулевого колеса практически все время. Однако на ранних этапах дела обстоят не так резко. Фактически, вы можете совершенно не замечать ощущения, что вас тянут.Однако вы можете заметить, что ваше рулевое колесо выглядит слегка изогнутым в одну или другую сторону. Это может быть так, даже если ваша машина не испытывает затруднений при движении прямо. Если вы подозреваете, что у вас плохое выравнивание, проверьте свои шины в следующий раз.Неравномерный износ является убедительным свидетельством того, что проблемы с выравниванием могут иметь значение. Чтобы отличить от других причин неравномерного износа — например, из-за того, что шины не вращаются регулярно, — внимательно посмотрите, где сконцентрирован износ. Заметно меньший протектор на внутренней или внешней стенке шины убедительно свидетельствует о том, что выравнивание может иметь значение. Причины плохой центровки. Автомобильная регулировка представляет собой чувствительную систему, которая может легко выйти из строя из-за ее правильного состояния.Ударов и ударов, о которых вы иначе не задумывались бы, может быть более чем достаточно, чтобы вывести машину из строя. Сюда могут входить такие вещи, как наезд на выбоину или случайное столкновение с бордюром. Точно так же даже самый, казалось бы, безобидный изгибатель крыльев может исказить выравнивание вашего автомобиля. Однако имейте в виду, что проблемы с центровкой могут возникнуть, даже если ваш автомобиль не получил таких незначительных травм.Выравнивание можно сравнить с настройкой инструмента. Простое использование автомобиля на регулярной основе приведет к постепенному отклонению его от желаемой ориентации. Обычный износ соответствующих компонентов системы — например, шаровых и шарнирных соединений — может привести к нарушению центровки. Работа с плохим выравниванием Плохое выравнивание представляет собой довольно простую проблему, которую может решить обученный механик — при условии, что проблеме не позволили усугубиться слишком долго.Техник восстанавливает правильную центровку с помощью процесса, известного, как правило, как регулировка углов установки колес. Это включает в себя тщательное измерение угла каждого из ваших колес относительно осей, а также относительно друг друга. Эти измерения подпадают под более широкую категорию, известную как первичные углы, которая включает в себя проверку изгиба, кастера и выравнивания носка.Как только они будут правильно установлены, механик займется так называемыми вторичными углами. Вторичные углы включают измерение таких вещей, как: Наклон оси рулевого управления Разница в колесной базе Угол рамы Высота переднего и заднего хода Для точной регулировки углов установки колес требуется лар. ge степень мастерства и терпения.Допустимое отклонение может составлять доли дюйма. Для получения дополнительной информации о том, что означает правильная регулировка углов установки колес, не стесняйтесь обращаться к специалистам Greg’s Garage.

Как проверить регулировку зазора клапана

Термин «регулировка клапана» — это оксюморон.Фактически регулируется зазор между рычажным механизмом распределительного вала и клапана. Чаще всего его называют клапанной плетью. Эта система, соединяющая распределительный вал с клапаном, бывает разных конструкций. Все они требуют регулировки при первой сборке, но некоторые практически не требуют обслуживания после первоначальной настройки. Каждая система имеет свои сильные и слабые стороны как в производительности, так и в циклах обслуживания. Эта статья поможет вам проверить клапан и при необходимости отрегулировать зазор клапана.

Часть 1 из 7. Основные сведения о вашей системе

• Примечание : Список инструментов ниже представляет собой полный список для регулировки любого типа клапанной системы. Обратитесь к Части 3, Шаг 2, чтобы узнать о конкретном инструменте, необходимом для стиля клапанной системы, над которой вы будете работать.

Часть 2 из 7: Определите, нужна ли вашему автомобилю регулировка клапана

Необходимый материал

Шаг 1. Прислушайтесь к шуму клапана . Необходимость регулировки клапанов определяется их звуком.

Точнее, чем громче стук в клапанном механизме, тем больше необходимость в регулировке. Правильно отрегулированный зазор клапана будет тихим. Некоторые системы всегда будут издавать легкий постукивающий звук, но никогда не должны быть настолько громкими, чтобы затмить все остальные шумы, производимые двигателем.

• Примечание : Знать, когда клапаны слишком громкие, необходимо на собственном опыте. Не говоря уже о том, что они постепенно становятся громче, и мы часто забываем об этом факте. Если вы не уверены, найдите кого-нибудь с опытом, который поможет вам определить необходимость корректировки.


Шаг 2: Определите, откуда исходит шум . Если вы определили, что ваши клапаны нуждаются в регулировке, вы можете отрегулировать их все или только те, которые в этом нуждаются.

Двигатели с двумя головками, например, с V6 или V8, будут иметь два набора клапанов. Воспользуйтесь стетоскопом и найдите время, чтобы определить проблемный клапан, определив самый громкий из них.

Часть 3 из 7: Снятие клапанной крышки или крышек

Необходимые материалы

• Трещотка и головка
• Отвертка

Шаг 1: Снимите все компоненты, установленные над или на крышке клапана или крышках .Это могут быть жгуты проводов, шланги, трубы или впускной коллектор.

Не нужно полностью снимать все это с машины. Вам просто нужно освободить достаточно места для снятия крышки клапана с головки и доступа к регуляторам клапана.

Шаг 2: Отвинтите болты или гайки крышки клапана . Чтобы снять болты или гайки, поверните их против часовой стрелки.

Убедитесь, что вы удалили их все. Часто они прячутся в ничего не подозревающих местах.

• Наконечник : Часто есть скопление грязного масла, которое скрывает болты или гайки клапанной крышки.Обязательно удалите этот налет, чтобы тщательно осмотреть крышку клапана на предмет того, что ее удерживает.

• Совет : Болты и гайки крышки клапана обычно устанавливаются по внешнему краю, но часто бывает несколько гаек или болтов, установленных в середине крышки клапана. Обязательно внимательно осмотрите их все.

Шаг 3: Осторожно, но надежно снимите крышку клапана с головки . Часто крышка клапана приклеивается к головке, и для ее снятия требуется дополнительное усилие.

Это потребует от вас найти безопасное место, где можно будет приподнять крышку клапана. Вы можете использовать отвертку с плоской головкой и втиснуть ее между крышкой клапана и головкой и осторожно отодвинуть, или вы можете использовать монтировку в качестве рычага и сделать то же самое в другом месте.

• Предупреждение : Будьте осторожны, чтобы не сломать крышку клапана. Не применяйте чрезмерную силу. Часто требуется продолжительное осторожное поддевание в нескольких местах, прежде чем крышка клапана уступит место. Если вы чувствуете, что слишком сильно любопытствуете, вероятно, так оно и есть.

Часть 4 из 7: Определите тип системы регулировки клапана, установленной в вашем автомобиле.

Шаг 1. Определите, какой тип регулятора зазора клапана установлен в вашем автомобиле. . Если вы не уверены после прочтения следующих описаний, вам необходимо обратиться к соответствующему руководству по ремонту.

Гидравлическая саморегулирующаяся система зазоров клапана является гидравлической и требует установки только начального предварительного натяга. Саморегулирование достигается с помощью гидравлического подъемника, который заряжается системой давления масла двигателя.

Термин «твердый толкатель» часто используется для описания негидравлического подъемника, но в основном это ссылка на клапанный механизм, который не является гидравлическим. Конструкция цельного толкателя может использовать или не использовать подъемники. У некоторых есть коромысла, а другие используют кулачковые толкатели. Негидравлические клапанные системы требуют регулярной регулировки для поддержания надлежащего зазора клапана.

Толкатель кулачка просто перемещается непосредственно на выступ распредвала; он следует за кулачком. Он может быть в виде коромысла или подъемника.Различия между подъемником и толкателем кулачка часто являются семантическими.

Кулачковый толкатель Toyota с шайбой очень эффективен до тех пор, пока не потребуется регулировка. Регулировка кулачкового толкателя в виде шайбы требует замены прокладок, установленных в кулачковом толкателе, что является длительным процессом.

Требуются точные измерения, и обычно требуется несколько этапов разборки и повторной сборки, чтобы добиться правильного результата. Шайбы или проставки приобретаются отдельно или в комплекте от Toyota и могут быть довольно дорогими.По этой причине многие люди пренебрегают этим способом регулировки клапана.

Шаг 2: Определите, какие инструменты вам понадобятся для настройки вашей конкретной системы . Все, кроме гидравлической системы, потребуют щупа.

Для гидравлической системы подъемника потребуется головка и трещотка подходящего размера.

Для цельного толкателя потребуются щупы, гаечный ключ правильного размера и отвертка с плоской головкой. Кулачковые толкатели требуют того же, что и цельный толкатель. По сути, это системы одного типа.

Для цельных толкателей

Toyota типа шайб требуются щупы, микрометр и инструменты для снятия распределительного вала, ремня или цепи ГРМ. Инструкции по снятию распредвала, ремня привода ГРМ или цепи привода ГРМ см. В руководстве по ремонту.

Часть 5 из 7: Проверка и / или регулировка клапанов для негидравлического типа

Необходимые материалы

Шаг 1. Подключите дистанционный выключатель стартера . Сначала подключите дистанционный выключатель стартера к меньшему проводу на соленоиде стартера.

Если вы не уверены, какой провод является проводом возбудителя, вам нужно будет обратиться к электрической схеме в руководстве по ремонту, чтобы быть уверенным. Другой провод выключателя дистанционного стартера подсоедините к плюсовой клемме аккумуляторной батареи.

Если провод возбудителя стартера недоступен, вам нужно будет перевернуть двигатель вручную с помощью храповика или гаечного ключа на болте коленчатого вала. Многие автомобили имеют удаленный соленоид на крыле, к которому вы можете подключить удаленный выключатель стартера.

Всегда будет проще использовать дистанционный переключатель, но вам нужно будет оценить усилия, необходимые для его подключения, по сравнению с усилиями, необходимыми для поворота двигателя вручную.

Шаг 2: Найдите правильный зазор клапана в инструкции по эксплуатации . Часто эту спецификацию можно найти под капотом вашего автомобиля на наклейке с выбросами или другой наклейке.

Будет выпускной и впускной.

Шаг 3: Установите первый комплект клапанов в закрытое положение . Расположите кулачки распределительного вала, которые контактируют с коромыслом или толкателями кулачка, прямо напротив носа кулачка.

• Примечание : Очень важно, чтобы клапаны находились в закрытом положении при регулировке клапанов. Их нельзя отрегулировать ни в каком другом положении.

• Совет : Самый точный способ проверить зазор клапана — это проверить его в трех местах на нижней стороне выступа кулачка. Он называется базовой окружностью выступа кулачка.Вы хотите проверить это пространство с помощью щупа в центре основного круга и с каждой стороны от него, прежде чем он начнет подниматься к носу. Некоторые автомобили более чувствительны к этой настройке, чем другие. Часто вы можете просто проверить его в центре основного круга, но некоторые двигатели лучше всего проверять в трех точках, указанных выше.

Шаг 4: Вставьте правильный щуп . Это произойдет либо на выступе распределительного вала, либо в верхней части этого клапана.

Измерение распредвала всегда будет наиболее точным, но часто невозможно получить доступ к выступу распредвала.

Шаг 5: Перемещайте щуп внутрь и наружу, чтобы почувствовать, насколько туго регулировка . Щуп не должен скользить слишком легко, но и не должен быть настолько узким, чтобы его перемещение было затруднено.

Если он слишком затянут или слишком ослаблен, вам нужно будет ослабить стопорную гайку и повернуть регулятор в нужном направлении, чтобы затянуть или ослабить его.

Шаг 6: Затяните контргайку . Обязательно удерживайте регулятор отверткой.

Шаг 7: Еще раз проверьте зазор с помощью щупа . Сделайте это после того, как затянете стопорную гайку.

Часто регулятор перемещается во время затяжки контргайки. Если это так, повторите шаги 4-7 еще раз, пока щуп не покажет зазор правильным.

• Наконечник : Щуп должен быть твердым, но не тугим. Если он легко выпадает из зазора, значит, он слишком ослаблен. Чем точнее вы это сделаете, тем тише будут работать клапаны после завершения. Потратьте больше времени на первые несколько клапанов, чтобы оценить ощущения от правильно отрегулированного клапана. Как только вы его получите, вы сможете быстрее пройти остальные из них. Каждый автомобиль будет немного отличаться, поэтому не ожидайте, что все они будут одинаковыми.

Этап 8: Установите распределительный вал на следующий клапан . Это может быть следующий по порядку зажигания или следующий ряд на распределительном валу.

Определите, какой метод наиболее эффективен по времени, и следуйте этой схеме для остальных клапанов.

Шаг 9: Повторите шаги 3-8 . Делайте это до тех пор, пока все клапаны не будут отрегулированы на правильный зазор.

Шаг 10: Установите крышки клапанов . Обязательно установите любые другие компоненты, которые вы могли удалить.

Часть 6 из 7: Регулировка гидравлического подъемника

Необходимые материалы

Шаг 1: Определите правильный предварительный натяг подъемника для двигателя, с которым вы работаете .Для получения этой спецификации вам нужно будет обратиться к руководству по ремонту для вашего года выпуска и модели.

Шаг 2: Установите первый клапан в закрытое положение . Для этого используйте дистанционный пускатель или проверните двигатель вручную.

Шаг 3: Поверните регулировочную гайку по часовой стрелке до нулевого зазора . Обратитесь к приведенным выше определениям для нулевой ресницы.

Шаг 4: Поверните гайку на дополнительное расстояние, указанное производителем . Это может быть всего четверть оборота или целых два оборота.

Самый распространенный предварительный натяг — один оборот или 360 градусов.

Шаг 5: Используйте дистанционный выключатель стартера, чтобы установить следующий клапан в его закрытое положение . Вы можете следить за порядком зажигания или за каждым клапаном, когда он входит в линию на распределительном валу.

Шаг 6: Установите крышку клапана . Обязательно установите любые другие компоненты, которые вы, возможно, удалили.

Часть 7 из 7: Регулировка толкателя сплошного толкателя Toyota

Необходимый материал

• Накидной ключ правильного размера

Шаг 1: Определите правильный зазор клапана .Для впускных и выпускных клапанов будет другой диапазон зазоров.

Шаг 2: Измерьте зазор каждого клапана перед разборкой . Будьте особенно осторожны при проведении этого измерения.

Он должен быть как можно более точным и измеряться таким же образом, как и описанные выше твердотельные толкатели.

Шаг 3. Вычтите указанную производителем сумму из фактически измеренной суммы . Следите за тем, для какого клапана он предназначен, и запишите разницу.

Вы добавите разницу к размеру оригинального подъемника, если зазор не соответствует спецификации.

Шаг 4: Снимите распределительный вал с головки . Сделайте это, если вы обнаружили некоторые клапаны, не соответствующие спецификации производителя.

Это потребует снятия ремня ГРМ или цепи ГРМ. Обратитесь к соответствующему руководству по ремонту за инструкциями во время этой части процедуры.

Шаг 5: Отметьте все кулачковые толкатели по местоположению .Укажите номер цилиндра, впускной или выпускной клапан.

Шаг 6: Снимите кулачковые толкатели с головки . В более ранних моделях была отдельная шайба, которую можно было снять с толкателя или спортсмена, как некоторые ее называют.

Более новые конструкции требуют измерения самого подъемника и замены его, если он не соответствует спецификации.

Шаг 7: Измерьте толщину подъемника или вставленной шайбы . Если зазор клапана не соответствует спецификации, добавьте разницу между фактическим зазором и спецификацией производителя.

Вычисленное значение будет толщиной подъемника, который необходимо заказать.

• Примечание Жизненно важно, чтобы ваши измерения были как можно более точными из-за обширного характера разборки и повторной сборки распределительного вала. Имейте в виду, что измерения по этой шкале должны учитывать коэффициент погрешности, определяемый тем, насколько плотно или ослаблен щуп при проверке зазора клапана.

Шаг 8: Установите крышку клапана .Обязательно переустановите все остальные компоненты, которые вы, возможно, удалили.

У каждой системы есть свои сильные и слабые стороны. Обязательно внимательно изучите конструкцию машины, над которой работаете. Если у вас есть какие-либо вопросы о процессе, обратитесь к механику за подробным и полезным советом или проконсультируйтесь с сертифицированным механиком из YourMechanic, чтобы выполнить регулировку зазора клапана.

Почему важно проверять зазор клапанов велосипеда

Проверка клапанного зазора вашего велосипеда важна, чтобы убедиться, что двигатель работает плавно и в оптимальном диапазоне.

Если у вашего велосипеда наблюдаются такие симптомы, как трудности с запуском, особенно утром, или потеря мощности, даже если вы отправили его на регулярное обслуживание, пора проверить зазоры клапанов.

Несоблюдение надлежащего зазора клапана может привести не только к потере мощности при запуске, но и к потенциальному катастрофическому отказу двигателя или его ударам.

Не можете завести свой предыдущий мотоцикл, особенно утром, когда тепло и холодно? Чувствуете, что ваш мотоцикл работает не так мощно, как раньше, когда был новым, даже если вы регулярно его обслуживаете? Если вы ответите утвердительно, то мы посчитали, что вам пора отрегулировать зазор клапанов двигателя.

В двигателе есть несколько клапанов, которые контролируют всасываемый поток очень важной воздушно-топливной смеси в двигатель, а также отводят выхлопные газы. Проще говоря, так дышит двигатель, и они являются одной из самых трудолюбивых частей двигателя внутреннего сгорания. При постоянных оборотах двигателя зазоры клапанов сокращаются со временем в соответствии с износом клапанов и седел. По мере того, как байк стареет, зазоры клапанов необходимо регулярно проверять и обслуживать.

Зачем нужно проверять / регулировать зазоры клапанов?

Как уже известно, двигатели мотоциклов, как правило, работают при более высоких температурах из-за более высоких оборотов при компактных размерах. Когда становится жарко, они расширяются, и без надлежащих зазоров для расширения все быстро ухудшается. Вот почему в двигателях есть зазоры между кулачками и клапанами, чтобы продлить срок службы двигателя.

Правильный зазор — ключ к плавной работе двигателя.Если зазор слишком велик, вы получите сильный шум клапанного механизма. Если зазор слишком мал или если зазора нет вообще, клапаны не будут полностью сидеть в своих оптимальных положениях. Это обычный случай, который происходит с большинством мотоциклов после прохождения нескольких миль (от 4000 до 26000 км).

Регулировка зазора имеет решающее значение не только для высокой производительности, но и для предотвращения любых нежелательных катастрофических отказов или ударов двигателя. Если вы продолжите ездить на велосипеде практически без зазора в клапанном зазоре, сверхгорячие выхлопные газы могут выйти должным образом, что, в свою очередь, сожжет клапаны и нанесет серьезную вмятину на вашем кошельке (не говоря уже о душевной боли).

Как проверить / отрегулировать зазоры клапанов?

На большинстве современных четырехтактных двигателей задача полностью упростилась. Это не так сложно, как может показаться большинству вас (или механиков), но для этого требуются определенные шаги. Прежде всего, уточните у производителя вашего велосипеда интервалы обслуживания, необходимые для проверки или обслуживания клапанного зазора. Это тоже хорошая идея, так как некоторые велосипеды требуют разных процедур, но идея одна и та же.

Большинство велосипедов потребуют снятия нескольких частей, таких как кузов, топливный бак, воздушный короб, радиаторы и многие другие, чтобы добраться до крышки головки блока цилиндров, в которой находятся клапаны. Если вы управляете самокатом или мопедом, процесс намного проще. Имея это в виду, вот шаги, как это сделать:

ПРИМЕЧАНИЕ: Планируя проверить или отрегулировать зазор клапана, убедитесь, что двигатель достаточно остыл (желательно оставить на ночь).Вы определенно не хотите удалять детали или настраивать что-либо, когда они горячие или расширяются. Кроме того, тщательно вымойте велосипед (и двигатель), так как любой мусор, который попадет в головку блока цилиндров, будет иметь катастрофические последствия.

ШАГ 1 — Дойти до клапанной крышки

Снимите все необходимые детали, включая кабели и проводку, чтобы получить свободный доступ к крышке клапана. Продуйте все сжатым воздухом, чтобы убедиться, что все в порядке и чисто, включая отверстие для свечи зажигания.

ШАГ 2 — Снимите крышку клапана

Источник изображения: www.transmoto.com.au

Снимите все необходимые болты, удерживающие крышку клапана на месте. Как только это будет сделано, медленно вытяните его, стараясь не задеть шестерни распредвала. Это немного сложно, так как большинство велосипедов имеют тугую посадку, но это можно сделать, проявив немного терпения и смазки для локтей. Не забудьте также снять прокладку головки блока цилиндров.

ШАГ 3 — Установите поршни в верхнюю мертвую точку (ВМТ)

Источник изображения: WikiHow

Верхняя мертвая точка (ВМТ) — это, по сути, точка в цикле сгорания, когда ни один из кулачков не оказывает никакого давления на клапаны.Для этого просто проверните двигатель, повернув рукоятку. Для этого вам нужно будет снять контрольные заглушки.

ПРИМЕЧАНИЕ: Верхняя мертвая точка — это точка во время цикла двигателя, в которой поршень находится в самой высокой части своего хода. На разных велосипедах есть разные способы определения ВМТ, но обычно процедура заключается в использовании гнезда для вращения кривошипа против часовой стрелки (правильное направление двигателя) до тех пор, пока метка на маховике не совпадет с меткой в ​​контрольном отверстии.

ШАГ 4 — Проверьте зазоры

Источник изображения: www.transmoto.com.au

Зазор клапана обычно указывает на зазор между кулачком (или коромыслом) и ковшом клапана. Для того, чтобы сделать это успешно, вам понадобятся щупы. Определите зазор методом проб и ошибок, посмотрев, какие калибры могут свободно проходить под кулачком. Запишите зазоры всех клапанов на листе бумаги. Если зазоры в пределах допуска, то все в порядке. Если нет, переходите к следующим нескольким шагам.

ПРИМЕЧАНИЕ: Клапанные зазоры обычно измеряются в сотых долях миллиметра. На листе бумаги нарисуйте круги, представляющие каждый клапан и зазор клапана над ним. Получите правильные размеры у производителя велосипеда, и вы сможете внести необходимые изменения. Повторите этот процесс для каждой прокладки, выходящей за пределы допуска.

ШАГ 5 — Ослабьте приводную цепь

Источник изображения: www.transmoto.com.au

Если зазоры клапанов выходят за пределы допустимых отклонений, установленных производителем велосипеда, необходимо заменить прокладки на клапанах.Чтобы снять кулачки и получить доступ к ковшам и шайбам, необходимо ослабить цепь привода ГРМ. На большинстве велосипедов установлены автоматические натяжители кулачковых цепей. Просто снимите болт крышки, а затем отверткой открутите натяжитель до щелчка и ослабления цепи.

ШАГ 6 — Снимите кулачок

Источник изображения: www.transmoto.com.au

Этот шаг требует некоторых осторожных маневров, но с правильными знаниями можно сделать все, что угодно. Чтобы снять распределительные валы, что необходимо для доступа к клапанам, которые не соответствуют спецификации, первым делом нужно снять держатель шейки.Открутите болты в порядке, рекомендованном производителем, чтобы предотвратить деформацию держателя. Два установочных штифта удерживают выравнивание кулачка и держателя цапфы, поэтому убедитесь, что вы ухватились за них (иначе они могут легко упасть в двигатель). Затем поднимите кулачки из сидений, чтобы получить доступ к ковшам и шайбам.

ШАГ 7 — возьмите цепь привода ГРМ

Если необходимо отрегулировать клапаны только под одним распределительным валом, просто удерживайте цепь привода ГРМ на месте с помощью кабельной стяжки, не снимая кулачки.если требуется снять кулачки, воспользуйтесь отверткой, чтобы убедиться, что он не упадет в кожух двигателя.

Источник изображения: www.transmoto.com.au

ШАГ 8 — Удаление ведер

Источник изображения: www.transmoto.com.au

С большой осторожностью снимите ведра с верхней части клапанов с помощью пары плоскогубцев с длинным носом. Соблюдайте осторожность, чтобы не повредить ковши. Имея в руке магнит, вы будете легче удерживать его, чтобы избежать падений. Поместите их вместе с шайбами ​​и отметьте, из какого клапана они пришли.

ШАГ 9 — Измерьте регулировочные шайбы клапанного зазора

Источник изображения: www.transmoto.com.au

На этом этапе требуется набор штангенциркулей, так как вам нужно измерить регулировочные прокладки, чтобы соответствующим образом отрегулировать клапаны. Убедитесь, что у вас есть размеры, рекомендованные производителем вашего велосипеда.

ШАГ 10 — Снова соберите все детали

После того, как вы установили правильные прокладки на место, пора переустановить прокладки, ковши, кулачок, держатель шейки, цепь привода ГРМ и крышку клапана.Следите за тем, чтобы цепь привода ГРМ была натянутой, и установите ее на правильные зубцы кулачка, следуя инструкциям производителя, чтобы не ошибиться в выборе времени для велосипеда. Также используйте рекомендованные спецификации для затяжки держателя журнала.

Вот и все, ребята. Настроить что-то настолько маленькое в двигателе — довольно длительный процесс, но, в конце концов, каждая часть двигателя должна правильно играть свои роли, чтобы работать на оптимальном уровне. Такая небольшая регулировка зазора клапана может иметь значение между днем ​​и ночью.Регулярно проверяйте зазоры клапанов и продолжайте ездить спокойно.

Как установить и отрегулировать зазор клапана, как в Pro

Установка и регулировка зазора клапана часто упускается из виду как простая и бесхитростная задача для надлежащего обслуживания двигателя, однако многое можно получить, обращая внимание на зазор клапана. Хорошая первоначальная настройка и пристальное наблюдение за зазором клапана могут предупредить вас о проблеме, прежде чем она приведет к пагубной смерти вашей силовой установки.Мы проконсультировались с некоторыми ведущими производителями двигателей, чтобы узнать, что каждый должен знать о настройке и регулировке зазора клапана.

О наших экспертах

Мы хотели знать все, что нужно знать о регулировке зазора клапана, поэтому мы связались с некоторыми из самых уважаемых производителей двигателей с высокими характеристиками, чей совокупный опыт в создании первоклассных гоночных двигателей насчитывает более 110 лет и чьи резюме читаются как пожизненные достижения участников в International Зал славы дрэг-рейсинга.Эти давние производители двигателей хорошо известны своим опытом и знаниями в области двигателей, поэтому мы собрали все необходимое, чтобы составить окончательное руководство по настройке зазора клапана. Обратимся к нашим экспертам:

Скотт Шафирофф имеет более чем тридцатилетний опыт работы как в гоночном, так и в гоночном двигателестроении. В настоящее время владелец Shafiroff Race Engines and Components.

Пэт Муси начал участвовать в гонках в 1969 году и постепенно стал восьмикратным чемпионом Pro Street с более чем 40-летним опытом сборки двигателей.Владелец Pat Musi Performance.

Дэвид Рехер начал производство двигателей вместе с Бадди Моррисоном в 1971 году в задней части магазина автозапчастей в Мэнсфилде, штат Техас. Мастер-производитель двигателей Рехер возглавляет компанию Reher-Morrison Racing Engines на протяжении почти 40 лет.

Мы также связались с Эшли Ньюман , техническим консультантом компании COMP Cams, чтобы узнать мнение производителя о настройке зазора клапана. Ньюман также является опытным гонщиком на кольцевых гонках, который понимает реальный мир, «иди сюда» в отношении обслуживания зоны карьера, а также обслуживания в лабораторных условиях.

Установка и регулировка зазора клапана часто упускается из виду как упрощенная и бесхитростная, но ведущие производители двигателей рассматривают это как ключевую задачу профилактического обслуживания.

Понимание причины правильного зазора клапана

Зазор клапана, который представляет собой зазор между концом коромысла и концом штока клапана, представляет собой тонкий баланс между долговечностью и максимальной мощностью. Большинство распределительных валов поставляются с картой характеристик кулачка, в которой указаны рекомендуемые настройки зазора клапана.Скотт Шафирофф объяснил: «Ваша видеокарта — это не номер, по которому ваша машина будет работать лучше всего, это всего лишь отправная точка. Некоторые компании-производители кулачков публикуют номер на кулачковой карте, который представляет собой минимальное количество ресниц, потому что, если вы проведете их более плотно, чем это, пандуса не будет или они будут работать слишком грубо. Однако, если вы запустите их слишком свободно, это будет тяжелее для клапанного механизма. Так что между прочностью и мощностью всегда есть компромисс ».

Шафриофф продолжил проиллюстрировать это, сказав: «Если вы можете плотнее задействовать кулачок и получить такую ​​же производительность, вам будет лучше, если вы не опуститесь ниже минимального уровня ресниц.Чем слабее вы бежите, тем тяжелее для лифтеров. Вы должны найти ту золотую середину, в которой ваша машина работает лучше всего, и немного сбавить обороты. Это значительно увеличивает долговечность и почти ничего не снижает мощности. Это умный способ участвовать в гонках ».

Дэвид Рехер говорит, что «сломанный подъемник — это самый разрушительный отказ компонента, если не считать сломанного шатуна». Проверка зазора клапана позволит вам узнать о проблеме до того, как она приведет к катастрофе.

Дэвид Рехер повторил предупреждение о тщательной проверке зазора клапана.Слишком большой зазор между коромыслом и штоком клапана может повредить толкатель. По словам Рехера, «сломанный подъемник — это самый разрушительный отказ компонента, если не считать сломанного шатуна. Каждый раз, когда мы ремонтируем двигатель, мы очень внимательно осматриваем бывшие в употреблении роликовые подъемники. Простое профилактическое обслуживание, такое как регулярная проверка зазора клапана, может сэкономить гонщику много денег ».

Уловки с зазором клапана Musi начинаются со сборки клапанного механизма. «Убедиться, что в отверстии подъемника нет заусенцев и подъемники вращаются в отверстии», — критически важно в книге Муси.«Просто пропустите шлифовальный станок с подъемником через отверстия, чтобы удалить любые зазубрины, заусенцы или коррозию», — продолжил он.

Уловки с зазором клапана Пэта Муси начинаются при сборке клапанного механизма, когда необходимо убедиться, что в отверстии подъемника нет заусенцев и подъемники вращаются в отверстии.

Начало работы

Независимо от того, что вы слышали, нет ничего удивительного в установке зазора клапана на кулачках с плоским толкателем. Независимо от того, имеете ли вы дело с гидравлическими или механическими кулачками с плоским толкателем, у нас есть процедура, которая сделает эту очень важную задачу гладкой, как масло.

Начиная с установки коромысла, убедитесь, что толкатели были установлены через направляющую пластину в центр подъемника. Эшли Ньюман из COMP Cam рекомендует, чтобы «все толкатели были предварительно смазаны или загрунтованы через отверстия для толкателей».

Начните с проверки, чтобы убедиться, что все толкатели были установлены через направляющую пластину в центр подъемника.

Затем нанесите небольшое количество монтажной смазки как на наконечники штока клапана, так и на седла толкателя коромысла.Мы добились большого успеха со сборочной смазкой для камер COMP Cams, и она стала основным продуктом в гараже PowerTV. После того, как концы стержней клапана и седла коромысла будут покрыты сборочной смазкой, коромысла можно установить на шпильку коромысла. Нанесите большое количество монтажной смазки на шар коромысла, поместите его на штифт коромысла плоской стороной цапфы вверх. Еще раз проверьте, чтобы толкатели правильно сидели в подъемниках и сиденьях коромысел. Используя этот точный процесс, установите все коромысла.Ньюман сказал нам: «Чрезвычайно важно установить коромысла без вращения двигателя, потому что вы можете случайно согнуть толкатель, не подозревая об этом».

Убедиться, что толкатели отцентрированы в чашке подъемника, очень важно для настройки зазора клапана.

Установите регулировочную гайку, затянув гайку «от руки» до точки, в которой шток толкателя не имеет зазоров, но все равно будет вращаться пальцами. Повторяйте этот процесс до тех пор, пока не будут установлены все толкатели и не будут установлены все коромысла.

Наконец, пора установить зазор клапана. Наши эксперты сказали нам, что лучший способ, который они нашли, — это установить лючок, по одному цилиндру за раз, в правильном порядке срабатывания. Убедившись, что болт демпфера установлен в коленчатый вал, проверните двигатель рукой в ​​направлении его нормального вращения.

Регулировочный зазор клапана на гидравлических подъемниках не требует щупа. Процесс такой же для коромысел из штампованной стали (например, изображенных на фото) или коромысел с роликовыми наконечниками.

Для распределительных валов гидравлического подъемника

Когда выпускной клапан только начинает открываться на первом цилиндре в порядке зажигания, отрегулируйте впускной клапан, слегка ослабив регулировочную гайку, вращая толкатель, пока не почувствуете зазор в коромысле. Затягивайте регулировочную гайку до тех пор, пока слабина не будет снята с коромысла и толкателя. Слегка поверните толкатель пальцами, когда вы затягиваете регулировочную гайку, и вы должны почувствовать точку, в которой есть небольшое сопротивление (это называется Zero Lash).Поверните регулировочную гайку на ½ оборота после этого момента, чтобы обеспечить оптимальную предварительную нагрузку для коромысла, толкателя и подъемника. По словам Ньюмана, «в типичном гидравлическом подъемнике вы должны искать преднатяга 0,030–0,60». Следуйте этой процедуре, тщательно регулируя каждый впускной клапан в соответствии с порядком работы цилиндра.

Когда все впускные клапаны настроены на правильный зазор, вы можете отрегулировать выпускные клапаны. Используя ту же процедуру, что и с впускными клапанами, вам необходимо повернуть двигатель до тех пор, пока впускной толкатель не переместится полностью вверх и не начнет вращаться чуть выше максимального подъема.Теперь можно отрегулировать выпускной клапан. Когда все впускные и выпускные клапаны установлены с надлежащим зазором, все ведущие производители двигателей обычно проводят двойную проверку, вращая двигатель и снова проверяя каждый клапан, начиная с первого цилиндра в порядке зажигания.

Для регулировки зазора клапана на сплошных кулачках подъемника требовалось использование щупа и спецификационной карты, поставляемой с распредвалом.

Распредвалы с твердым подъемником

Крепление клапана распредвала сплошного подъемника или механического механизма очень похоже на крепление клапана распредвала гидравлического подъемника.Еще раз, самая важная часть — не забывать настраивать только один клапан на одном цилиндре за раз — начиная с первого цилиндра в порядке зажигания и продвигаясь до последнего цилиндра.

Единственная разница в установке зазора на распредвалах со сплошным подъемником заключается в том, что после достижения нулевого зазора вы регулируете впускной клапан, ослабляя регулировочную гайку, пока не почувствуете зазор на коромысле. Затем вы можете установить люфт на клапанах в соответствии со спецификациями, указанными в вашей спецификации распредвала, которая прилагалась к распредвалу.Закрутите гайку коромысла впуска, вставив щуп нужной толщины между штоком клапана и концом коромысла. Затягивайте регулировочную гайку до тех пор, пока при перемещении щупа не возникнет легкое сопротивление. Не затягивайте слишком сильно, иначе вы рискуете повредить распределительный вал за короткий промежуток времени.

Затягивайте регулировочную гайку до тех пор, пока не появится легкое сопротивление при перемещении щупа.

Лучшие производители двигателей дают нам 7 советов по настройке зазора клапана:

Найдите золотую середину.Дэвид Рехер объяснил: «Вы должны найти ту золотую середину, в которой ваша машина работает лучше всего, и немного сбавить обороты. Это значительно увеличивает долговечность и почти ничего не отнимает у мощности ».

Установить зазор клапана «холодный». Скотт Шафриофф напомнил: «Цилиндры нагреваются с разной скоростью, но холод остается холодным». Шафриофф сказал нам устанавливать зазор клапана при холодном двигателе и проверять зазор клапана еженедельно, когда двигатель находится при температуре окружающего воздуха. Это даст вам лучшее представление о том, когда происходит изменение зазора в одном из цилиндров.

Игнорируйте метод настройки зазора клапана «Руководство Чилтона». Рехер и Муси согласны с тем, что этот метод работает только для распредвалов умеренных уличных условий. Наилучшая последовательность установки зазора клапана — это порядок срабатывания. Это требует меньшего проворачивания коленчатого вала и гарантирует, что перекрытие клапанов не будет проблемой.

Правило EO / IC (открытие выхлопа и закрытие входа). Установите зазор впускного клапана, когда выпускной клапан начинает открываться. Это поместит всасывающий подъемник в базовую окружность, где вы хотите, чтобы он находился.Затем установите зазор выпускного клапана, когда впускной клапан находится примерно на полпути вниз со стороны закрытия.

Будьте последовательны. По словам Муси, «регулировка люфта клапана — это не ракетостроение, но вы можете помочь себе, если будете последовательны. Проверяйте ресницы каждый раз одинаково, иначе они будут повсюду. Вы не узнаете, когда у вас возникнут проблемы ».

Зазор обратного клапана еженедельно. Дэвид Рехер говорит: «Мое правило предотвращения номер один — никогда не игнорировать значительное изменение зазора клапана.Если у одного клапана зазор внезапно на 20 тысячных больше, чем у других клапанов, выясните, почему. Клапан погнут, подъемник сломан, наконечник толкателя сгорел? Если вы тщательно проверяете зазор клапана, вы можете обнаружить эти проблемы до того, как они нанесут дальнейший ущерб ».

Знайте, с чем имеете дело. Если вы используете хитрые запасные части, такие как алюминиевые блоки или титановые клапаны, следуйте рекомендациям производителя по техническому обслуживанию, например, регулировке зазора клапана. Особые компенсации за эти экзотические материалы производитель уже рассчитал.

Правильно установленный зазор клапана поразит вашу семью и друзей и может даже помочь вам выиграть несколько гонок.

Заключение

Установка зазора клапана может быть пугающей для обычного Джо, но, разговаривая с ведущими производителями двигателей, зазор клапана — это простая и базовая процедура технического обслуживания, которая, когда выполняется с определенной целью, представляет собой прогулку по парку. Найти золотую середину, быть последовательным и следовать распорядку — вот ключи к профессиональному процессу настройки клапана. Используя эти насадки для клапанов от наших экспертов, вы можете удивить свою семью и друзей и повлиять на другие головки шестерен своим новым опытом.Обладая этими знаниями, вы можете стать самым быстрым парнем на трассе. Как минимум, вы будете самым быстрым парнем в округе, к тому же у вас будет право хвастаться самым точным ударом клапана. В любом случае вы зарабатываете бонусные «крутые» баллы с семьей и друзьями.

знаков. 4-тактный байк-байк нуждается в корректировке клапанов.

Хотите знать, нужно ли регулировать клапаны на вашем 4-тактном велосипеде-грязи? Если их не отпускать слишком долго, это может обернуться серьезными проблемами с двигателем. Есть ли на самом деле признаки, которые говорят мне, когда клапаны нуждаются в регулировке?

Эти клапаны требуют большего, чем просто регулировка …

В этой статье мы рассмотрим основные признаки и симптомы 4-тактного внедорожного велосипеда, который требует регулировки клапанов.Вы также узнаете, чем это вызвано, как помочь предотвратить и как часто вам следует выполнять это плановое обслуживание.

Наиболее частыми признаками 4-тактного мотоцикла, требующего регулировки клапанов, являются:

• Трудно заводится в холодную погоду
• Выскакивает при замедлении
• Потеря мощности
• Пропуск зажигания
• Зависание на холостом ходу
• Низкое сжатие

Что происходит, если не выполнять регулировку клапана?

Помимо вышеперечисленных симптомов, неправильная регулировка клапанов может привести и приведет к более серьезным последствиям.

Если вам повезет, клапан просто сгорит достаточно, чтобы потерять компрессию, и двигатель перестанет работать.

В серьезном случае клапан может удариться о поршень, что приведет к заклиниванию или сбору двигателя за доли секунды.

Что вызывает нарушение регулировки клапанов?

В зависимости от того, какой тип клапанного механизма имеет ваш 4-тактный внедорожный велосипед, некоторые детали просто изнашиваются. Каждый производитель устанавливает пределы или допуски того, какой зазор должен иметь каждый клапан.Как только клиренс станет выше или ниже этого допуска, вы, как правило, начнете замечать симптомы, перечисленные выше.

Титановый клапан имеет специальное покрытие, увеличивающее срок службы. Как только это покрытие исчезнет, ​​клапан быстро выйдет из строя. При нормальном износе и нагревании покрытие со временем выгорит.

Клапан из нержавеющей стали обычно не имеет покрытия, но изнашивается по той же причине; износ и тепло.

Как узнать, нужно ли отрегулировать клапаны велосипеда для грязи?

Единственный способ узнать наверняка, нуждается ли ваш мотоцикл в регулировке клапана, — это проверить зазор клапана.

Если у вас есть большинство или все вышеперечисленные симптомы, вы можете сделать вывод, что регулировка клапана , вероятно, необходима , но вам действительно нужно было проверить, соответствуют ли зазоры заводским спецификациям или нет.

Сколько стоит регулировка клапана?

Обычный магазин будет взимать около 150 долларов за регулировку клапанов на вашем 4-тактном велосипеде для бездорожья. Это потому, что это двухчасовая работа по средней цене в 75 долларов в час.

Научившись делать это самому, можно сэкономить много денег, в зависимости от инструментов, которые у вас уже есть.Прокладки клапанов стоят дорого, если вы покупаете комплект, но они должны прослужить годы и несколько велосипедов.

Как отрегулировать клапаны грязевого велосипеда?

Регулировка клапанов не так сложна, как кажется на большинстве мотоциклов для бездорожья. Самая трудоемкая часть часто — это просто снятие других частей, чтобы получить доступ к верхней части головки блока цилиндров.

Регулировка толкателя-клапана

Четырехтактный внедорожный байк с коромыслом / толкателем регулируется довольно просто. Это более старая технология, в основном используется в велосипедах с воздушным охлаждением, но она по-прежнему хорошо работает.

Установка в ВМТ для проверки зазора клапана.

Там будет стопорная гайка, удерживающая регулятор толкателя. Ослабьте это, а затем вы можете затянуть или ослабить регулятор. Используйте щуп для проверки зазора между толкателем коромысла и клапаном. Отрегулируйте до указанного на заводе зазора. Это необходимо проверить, когда все затянуты должным образом и двигатель холодный.

Регулировка регулировочной прокладки и клапана ковша

Большинство мотоциклов для мотокросса и эндуро с четырехтактным двигателем имеют регулировочную прокладку и клапанный механизм ковша.Они похожи на то, как проверять зазор. Вы используете щуп для проверки зазора клапана. Чтобы отрегулировать его, у вас должен быть комплект регулировочных прокладок и регулировка регулировочных прокладок, чтобы получить нужную высоту под ковшом.

Как часто следует регулировать клапаны?

Согласно моему руководству Yamaha, на старых моделях YZ250F необходимо проверять зазор клапанов каждый раз.

Это действительно необходимо? Если вы опытный гонщик по мотокроссу, я бы сказал да. Однако большинству гонщиков не нужно проверять их так часто, в зависимости от того, как вы едете.

Регулярная проверка их может быть хорошей идеей для предотвращения возможного сбоя.

Клапаны необходимо регулировать только в том случае, если они не соответствуют спецификации.

Если вы регулярно используете ограничитель регенерации на 250F, вам нужно будет проверять и / или регулировать их гораздо чаще, чем если вы случайно едете по трейлу на более низких оборотах.

Как долго служат клапаны грязевого велосипеда?

Теперь это загруженный вопрос. Клапаны в вашем 4-тактном двигателе прослужат до тех пор, пока они остаются в пределах спецификации и должным образом уплотняются относительно седла клапана. Если вы ищете количество часов, не существует установленного числа, на которое вы могли бы рассчитывать при необходимости их замены.

Вы, как владелец и гонщик вашего внедорожного велосипеда, должны знать, что делает ваш байк и как он звучит, когда вы на нем ездите. Есть способы узнать, когда что-то требует внимания. Перечисленные выше симптомы дадут вам знать, когда клапаны, скорее всего, потребуют регулировки.

Если вам необходимо отрегулировать клапаны несколько раз за короткий промежуток времени, то самое время заменить клапаны.

Улучшает ли регулировка клапана рабочие характеристики?

Регулировка клапанов в соответствии со спецификациями может немного улучшить мощность. Самым большим улучшением будет устранение симптомов. Если ваш внедорожный байк завелся с трудом, то после регулировки клапанов его будет легче завести. Пропуски зажигания должны исчезнуть, если это был симптом.

Если только клапаны не выходят за рамки спецификации, в которой ваш байк, вероятно, все равно не работал бы, вы не ощутите огромного прироста мощности.

С учетом сказанного, надежность — самая важная причина, по которой вам необходимо отрегулировать клапаны, если они выходят за пределы допуска.

Может ли зазор клапана влиять на сжатие?

Клапанный зазор может повлиять на сжатие. Если один или несколько клапанов не отрегулированы, он может быть открыт во время цикла сгорания двигателя, когда он должен быть закрыт. Это создает небольшую утечку, потому что клапан не полностью уплотняется относительно седла клапана. Эта утечка вызовет падение компрессии.

Становятся ли клапаны более жесткими или ослабленными?

Как правило, клапаны сужаются по мере износа. Они могут ослабнуть, если что-то еще ослабнет в цилиндре, но это случается редко.

Почему выпускные клапаны становятся более тугими

По мере износа клапана он погружается в седло клапана и приближается к кулачку, тем самым уменьшая зазор.

Седло клапана также может изнашиваться из-за стольких ударов клапана. Это приводит к тому, что клапан погружается в головку блока цилиндров.Седла клапанов можно перерезать для лучшего уплотнения и повышения производительности, но лучше заменить седло, если оно слишком глубоко вошло.

Как продлить срок службы клапанов

Два основных фактора, влияющих на долговечность клапанов вашего внедорожного велосипеда, — это то, как вы ездите и насколько хорошо вы обслуживаете велосипед.

Клапаны изнашиваются из-за нагрева и износа. Есть несколько простых способов предотвратить преждевременный износ. Есть и другие способы, которые просто неразумны. Подробнее об этом через минуту.

Распространенные причины, по которым клапаны изнашиваются быстрее:

• Lean Jetting
• Перегрев двигателя
• Длительный холостой ход
• Езда на высоких оборотах
• Постоянное нажатие на ограничитель оборотов
• Несоблюдение воздушного фильтра clean
• Более высокая выходная мощность

Продувка для надежности

Обдувка обедненной смеси может означать большую мощность, особенно если соотношение воздух / топливо слишком высокое. Тем не менее, если вы будете слишком постными, это создаст слишком много тепла.

Это тепло увеличивает износ всех внутренних деталей. Клапаны могут потерять свою стоимость и / или потерять герметичность, потому что со временем сгорают.

Вот почему так важно научиться управлять своим внедорожником. Использование топливного контроллера также становится стандартной практикой для мотокроссовых мотоциклов с впрыском топлива.

Перегрев — убийца

Как уже упоминалось, тепло — враг клапанов. Независимо от того, идет ли речь о струйном двигателе или слишком продолжительном холостом ходу, вы должны знать, насколько нагревается ваш 4-тактный двигатель.

Перегрев на самом деле является довольно распространенной проблемой, но если вы будете позволять ему происходить регулярно, двигатель выйдет из строя. Узнайте больше о перегреве и способах его предотвращения.

Как вы ездите?

Вы используете свой внедорожный байк в полную силу? Большинство гонщиков этого не делают, но многим нравится звучать так…

Езда на высоких оборотах не только звучит круто, но и большинство мотоциклов развивают высокие показатели мощности на высоких оборотах. Есть момент, когда мощность падает и падает.Вскоре после этого срабатывает ограничитель оборотов.

Езда в верхнем диапазоне оборотов часто является обязательной во время гонок, если вы хотите ехать быстро. При этом постоянно попадать в ограничитель оборотов нет. Он нужен для защиты, чтобы двигатель не превышал обороты и не ломал детали от быстрого вращения.

Если вам нравится нажимать на ограничитель оборотов только для того, чтобы услышать это, сделайте одолжение своему байку и остановитесь. Мало того, что на красной линии оборотов в минуту меньше мощности, но и вы быстрее изнашиваете клапанный механизм. Клапаны движутся быстрее и сильнее ударяются о седла клапана, когда они возвращаются, чтобы столкнуться с головкой.

Как обслуживать ваш 4-тактный двигатель

Чтобы ваш внедорожный мотоцикл прослужил как можно дольше, правильное обслуживание является самым важным делом. Регулярно меняйте масло, когда оно загрязняется, и следите за тем, как оно выглядит. Вы видите в масле много металлических хлопьев? Это признак того, что что-то изнашивается быстрее, чем должно.

Содержание воздушного фильтра в чистоте имеет решающее значение для увеличения срока службы клапанов. Грязный или неправильно смазанный воздушный фильтр пропускает грязь через двигатель.Грязь разъедает детали двигателя. Это может не произойти в одночасье, но интервалы восстановления двигателя можно значительно увеличить, если вы будете поддерживать чистый воздух, проходящий через двигатель.

Лучше иметь больше мощности?

Мощности никогда не бывает, верно? Что ж, насколько бы увлекательным ни был мега-мощность, независимо от того, эффективнее она или нет, есть и обратная сторона.

Больше мощности — больше тепла. Ага, это означает, что чем быстрее ваш байк, тем больше тепла он потенциально может выделять.Вот почему охлаждение может предотвратить множество проблем.

Модификация внедорожного велосипеда, чтобы он ехал быстрее, не обязательно снижает его надежность.
