самостоятельная регулировка фар
просмотров 12 389 Google+Для предотвращения ослепления водителей встречных автомобилей и наилучшего освещения дороги в тёмное время суток, фары головного освещения должны регулироваться. На СТО для этого применяются специальные приборы, которые кроме регулировки проверяют силу света. При отсутствии таких приборов в домашних условиях, можно произвести при помощи экрана, который можно нанести на стену. Для этого подойдёт любая ровная стена, перед которой можно разместить автомобиль на ровной, горизонтальной площадке. Поверхность экрана должна быть строго перпендикулярна площадке не менее 8м. Для точности регулировки на стену наносится разметка. Отличаются три типа экранов предназначенных для регулировки автомобилей с двумя, четырьмя фарами, и для регулировки противотуманных фар.

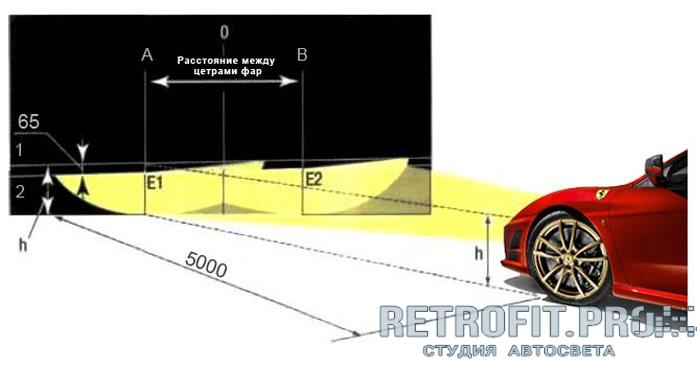

Для правильной регулировки фар при помощи экрана, необходимо соблюдения некоторых правил. Во первых надо проверить давление в шинах, оно должно соответствовать норме для данного автомобиля.

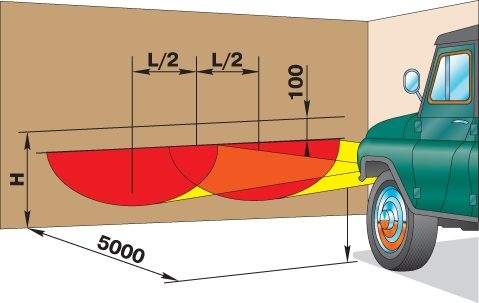

Начать разметку экрана, для регулировки двухфарной системы, стоит с линии НН, она наносится на уровне фар, на рисунке размер Н1. Затем наносится вертикальная осевая линия, которая соответствует продольной плоскости симметрии. Вертикали Л и П соответствуют центрам фар. Ниже линии Н на расстоянии hб наносится линия ближнего света. Значение hб указано в таблице. Световой пучок должен фокусироваться в точке пересечения линии Б с линиями Л и П. от этих же точек должна образовываться линия под углом 15 гр. В двухфарной системе регулировка фар осуществляется только по ближнему свету.
Для регулировки используются регулировочные винты или барашки, в зависимости от конструкции фар.Для регулировки четырёх фарной системы к экрану добавляется ещё одна горизонтальная линия ниже линии Н на расстояние hд, и две вертикальные линии соответствующие центрам фар дальнего света. Световой пучок наружных фар с европейским асимметричным распределением ближнего света регулируют так же как в двухфарной системе, при включённом ближнем свете фар. После этого наружные фары закрываются экраном, включается дальний свет и производится регулировка внутренних фар, тем же порядком. Регулировочными винтами необходимо добиться максимального совпадения центра светового пятна с местом пересечения вертикальных линий ЛД и ПД с горизонтальной линией ДД.

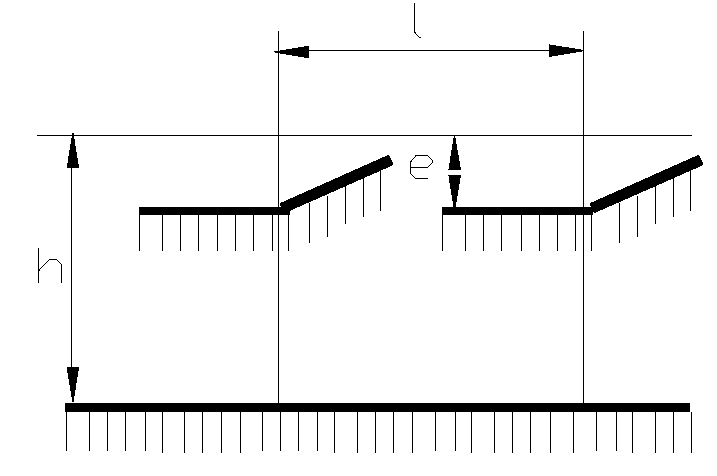

Значение расстояния h
| Расстояние от внешней поверхности рассеивателя до плоскости экрана, (м) | 5 | 7,5 | 10 |
| hб, (мм) | 50-75 | 75-112 | 100-150 |
| hд, (мм) | 50 | 100 | 150 |

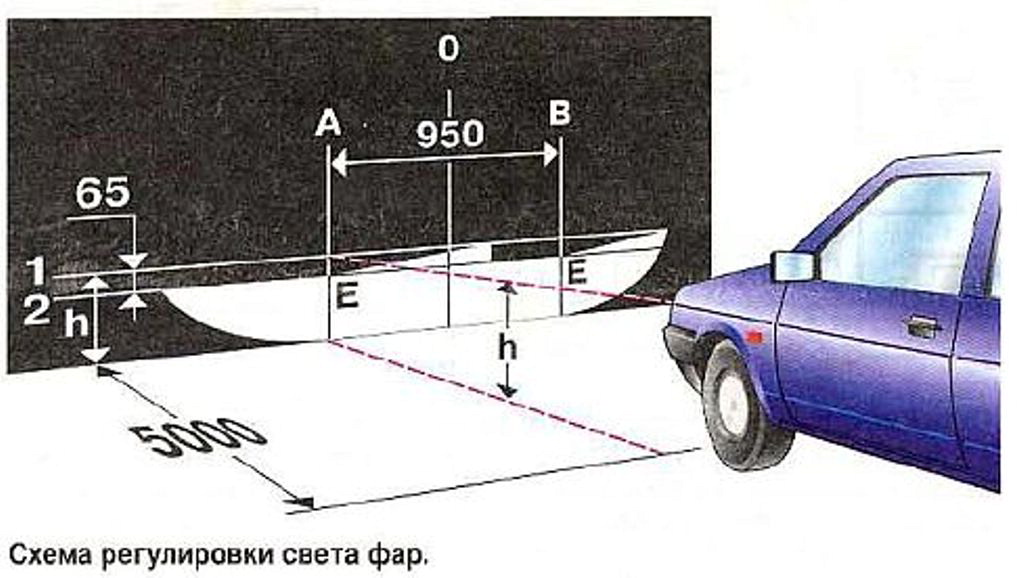

Схема, настройка и регулировка света фар автомобиля своими руками: как улучшить и отрегулировать
Автор: Виктор
Как известно, работа автомобильной оптики во многом влияет на безопасность передвижения в ночное время суток.
Но безопасность обеспечивает не только работоспособность фар, но и их правильная настройка. Этот материал позволит вам узнать, как производится регулировка света фар, как правильно расчертить разметку и каких ошибок допустить нельзя.
Но безопасность обеспечивает не только работоспособность фар, но и их правильная настройка. Этот материал позволит вам узнать, как производится регулировка света фар, как правильно расчертить разметку и каких ошибок допустить нельзя.Содержание
Открытьполное содержание
[ Скрыть]
Способы настройки фар
Как улучшить и правильно настроить слабый свет ближнего и дальнего освещения, а также противотуманок на машине?
Корректировка настройки оптики автомобиля своими руками может быть выполнена несколькими способами:
- С применением специализированного оборудования, то есть стенда. Стенд для самостоятельной регулировки фонарей можно найти практически на любой станции техобслуживания. Естественно, за использование оборудования нужно будет заплатить. Но следует отметить, что данный вариант регулировки является одним из наиболее эффективных, в частности если настройка прибором будет осуществляться специалистами.
- Можно настроить оптику самостоятельно.
Для выполнения самостоятельной настройки и улучшения освещения головных или противотуманных фонарей, необходимо сделать следующее:
- в первую очередь необходимо выбрать схему для корректировки, на основе которой вы будете выполнять разметку;
- далее, в соответствии с подобранной схемой выполняется разметка;
- завершающим этапом будет непосредственно корректировка.

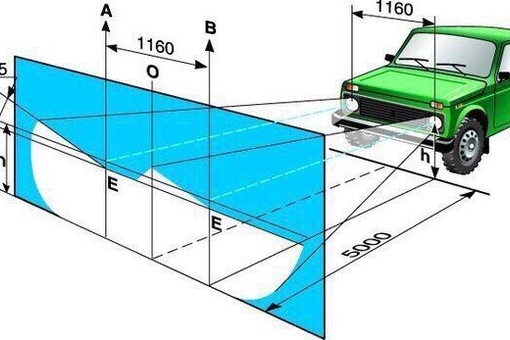

Осуществление разметки
Перед тем как самому отрегулировать ближний свет, вам надо будет выполнить разметку.
- Чтобы сделать это, подгоните автомобиль к стене и оставьте его примерно в двух метрах от нее, затем отметьте центр осей на поверхности и отгоните транспортное средство на семь метров назад.
- Затем точки, которые определяют центр каждой фары — левой и правой — следует соединить друг с другом отрезком, а затем дополнить эту схему еще одной, вертикальной линией. Данную линию следует соединить с первой точкой, которая определяет центральную часть машины.
- Помимо этого, надо будет провести еще одну линию, она будет соединять центральные точки фонарей, ее расположение должно быть ниже на 5-7 см.
Данную линию следует соединить с первой точкой, которая определяет центральную часть машины.Фотогалерея «Разметки для регулировки»

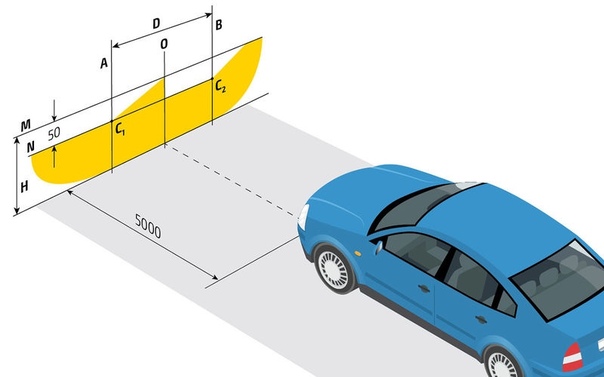

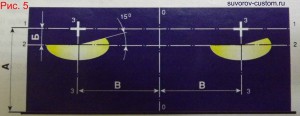

- 1. Схема для настройки головного освещения
- 2. Схема для корректировки противотуманок
Нюансы корректировки оптики
Прежде чем приступить к самостоятельной настройке фонарей, нужно убедиться в том, что основные элементы и агрегаты автомобиля работают правильно.
Учтите, что на направление света влияют следующие факторы:
- давление в колесах автомобиля;
- состояние амортизаторов;
- нагрузка на подвеску, в частности, речь идет о распределении нагрузки на ходовку.
Если в ходовой части имеются неполадки, которые влияют на направление светового пучка, то скорей всего, корректировка будет выполнена неверно.
Фары ближнего и дальнего света
Как правильно откорректировать осветительный поток:
- Для начала автомобиль нужно подогнать к стене, на которую уже нанесена разметка.
- Убедитесь в том, что шины автомобиля нормально накачаны, также на водительское сиденье следует поставить вес около 75 кг для имитации нахождения водителя в авто. Также машину следует покачать из стороны в сторону, это позволит снять нагрузку с амортизаторов.
- Далее, включите ближний свет — с учетом схемы разметки вам нужно добиться наиболее оптимального и правильного светового пучка. Для корректировки вращайте регулировочные болты, которые находятся под капотом, с обратной стороны фар. На многих авто используются специальные корректоры, расположенные в салоне машины, обычно слева на центральной консоли. Вам необходимо сделать так, чтобы расположение осветительного потока было ниже центральной точки.
- Если в вашем автомобиле ближнее и дальнее освещение не является совмещенным, то регулировать придется отдельно. В этом случае регулировка ближнего света выполняется аналогично. А в случае с дальним освещением осветительный луч должен попадать непосредственно на центр разметки (видео опубликовано каналом Test Lab тесты Автоламп).
В этом случае регулировка ближнего света выполняется аналогично. А в случае с дальним освещением осветительный луч должен попадать непосредственно на центр разметки (видео опубликовано каналом Test Lab тесты Автоламп).ПТФ
Если говорить о настройке противотуманных фонарей, то при отсутствии оборудования для корректировки нужно будет регулировать положение непосредственно самих фар. Для выполнения этих действий потребуется нанести разметку, а также ослабить болты, которые крепят корпус фонарей к бамперу транспортного средства.
Подробнее о том, как отрегулировать противотуманную оптику:
- Сначала машину следует подготовить. Как мы уже сказали, для этого накачайте все колеса, в багажник положите инструменты и запасное колесо, а также положите на место водителя груз весом около 70-75 кг.
- Автомобиль следует поставить перед поверхностью с разметкой. В данном случае расстояние от транспортного средства до стены должно составить около пяти метров.
- После этого необходимо включить противотуманные фонари. Одну из фар сначала следует закрыть куском картона. Чтобы добиться наибольшей эффективности свечения, верхняя часть осветительного потока фары должна быть расположена приблизительно в 10 см от центра оптики, вернее, от того места, где он проецируется. Аналогичным образом выполняется корректировка второй фары.
В данном случае расстояние от транспортного средства до стены должно составить около пяти метров.Видео «Как произвести корректировку оптики в Форд Фьюжн»
На примере автомобиля Форд Фьюжн вы можете ознакомиться с процессом самостоятельной корректировки фар (ролик опубликовал пользователь Artem Kirzhner).2 проверенных способа, как отрегулировать фары самостоятельно
Те, кто много ездит в темное время суток, а зимой таких большинство, наверняка обратили внимание, что при разъезде с одним встречным автомобилем у вас не возникает какого-либо дискомфорта, а при встрече с другим приходится чуть ли не закрывать глаза от ослепительного света.
Обычно такое встречается на трассе, когда водители забывают переключиться с дальнего света на ближний.
(Напомним, что ПДД настаивают на том, что делать это нужно не менее чем за 150 м до встречного автомобиля или ранее, если водитель встречного транспортного средства попросит вас сделать это периодическим переключением света фар.)
Однако в большинстве случаев, особенно в городе, дальний свет здесь ни при чем. Виной белых кругов перед глазами становится неправильно отрегулированный ближний свет.
Фара, вместо того чтобы освещать дорогу, начинает светить вверх, тем самым ослепляя встречных водителей.
Но как такое может случиться, спросите вы, ведь с завода все автомобили выходят с отрегулированными фарами? И здесь мы переходим к первому пункту нашей статьи.
Причины нарушения регулировки света фар
На самом деле причин может быть масса. Первая – это простая замена лампочки. Лампы, как известно, от случая к случаю перегорают, и их приходится заменять.
Меняются они, как правило, на подходящую по типу, но при этом другого производителя. Не думаем, что кому-то взбредет в голову искать в магазине точно такую же.
Исключение составляют эксклюзивные лампочки, которые продаются парно. Когда одна фара светит белым светом, а вторая желтым, не очень красиво, согласны. Впрочем, и из-за этого вы вряд ли будете ездить впотьмах с одной фарой, особенно если лампа перегорит где-то на трассе, а вам еще пилить и пилить не одни сутки в другой город. Конечно же, купите первую попавшуюся.
Вот тут как раз и может возникнуть необходимость регулировки фары.
Дело в том, что как бы ни были стандартизированы лампы, в зависимости от производителя, расположение спирали в них может быть смещено, особенно если речь идет о недорогих лампах или и вовсе о контрафакте.
В связи с этим смещается и весь световой пучок, и фара либо начинает светить вверх и слепить, либо бить перед бампером. Так что, если вы поменяли лампочку в фаре, обязательно проверьте регулировку света.
Случается и так, что из-за неудобства замены многие вставляют лампочки неправильно, то есть с перекосом, а это тоже ведет к тому, что фара начинает светить совсем не туда, куда должна.
Не секрет и то, что автомобили попадают в аварии. При повреждениях передней части автомобиля обычно требуется ремонт с демонтажом оптики.
Но как бы хорошо ни был выполнен ремонт, фара приладится уже не на то место, на которое она была установлена на заводе и там же отрегулирована. Однозначно встанет она пусть и с небольшими, но смещениями.
Да и сама фара, скорее всего, будет новой. Так что регулировка ей однозначно потребуется.
Меняют фары и по причине их поломки. Они, после долгой эксплуатации, тоже могут выходить из строя. Мутнеет стекло, тускнеет отражатель, да и попросту от температуры может рассохнуться пластик, удерживающий отражатель или линзу в корпусе, или же и вовсе отвалиться часть ее крепления к кузову. В этом случае фара меняется на новую, и ей так же обязательно требуется регулировка.
И еще фары могут украсть. Целых машин без головной оптики у нас на дорогах встречается немало. Просто вставить на место прежних новые недостаточно, необходима регулировка.
Так что причин для регулировки может быть много. Но зачастую владельцы останавливаются на том, что фара начинает светить. Как говорится, горит и ладно. А ведь на самом деле отрегулировать свет фар не так уж сложно.
Как правильно отрегулировать фары самому
Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.
По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно.
Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке.
Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека.
У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.
Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса.
Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары.
Затем открываем капот и смотрим маркировку фары.
На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.
А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно.
Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх.
Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо.
Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона.
В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.
Для более же точной и профессиональной регулировки фар можно обратиться на сервис.
Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется.
К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.
По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат.
Кстати, последний пункт – одно из обязательных условий при любой регулировке.
Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.
Как отрегулировать фары. Способы регулировки света фар
Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.
Универсальная инструкция по регулировке фар
Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:
- сделать разметку на стене;
- осуществить разметку ламп;
- настроить ближний свет;
- настроить дальний свет.
Когда нужно регулировать фары
Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:
- При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
- При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
- В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
- В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
- При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
- После выполнения работ, связанных с изменением жесткости подвески.
- При замене дисков или резины на аналогичные изделия с другими диаметрами.
- При подготовке к прохождению регламентного ТО.
- Перед поездкой на большое расстояние.
Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.
Два универсальных способа как отрегулировать фары
Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:
- Разницу в объемах шин.
- Состояние пружин, находящихся в подвеске.
- Полное распределение всевозможных нагрузок.
- Уровень давления в шинах.
Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.
Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

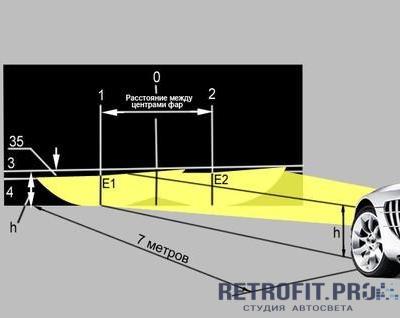

Первый способ регулировки фар

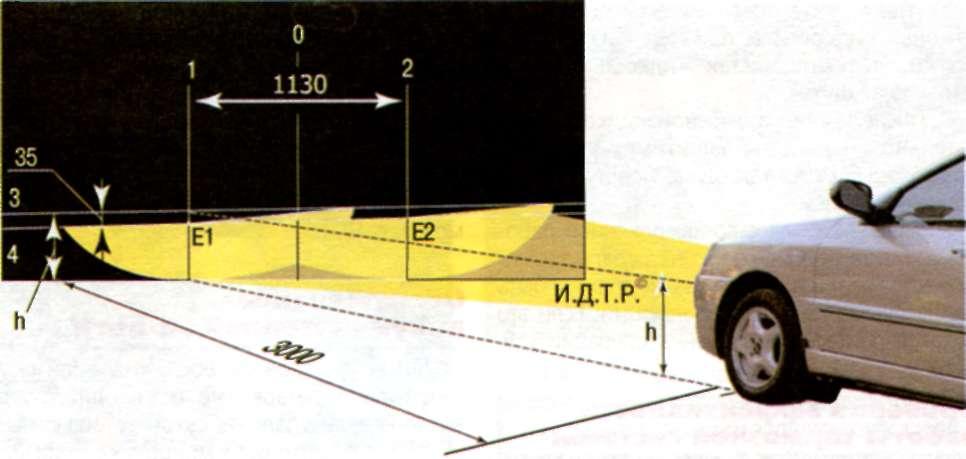

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.
Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.
Потом проводим вертикальные линии через центральные точки фар.
Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.
Регулировочные винты для настройки пучка света фары
Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.
- В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.
- Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.
- Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.
Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди.
И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар.
В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.
Второй способ регулировки фар
Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.
Как отрегулировать фары без приборов
На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:
- на 12 см ниже;
- на 22 см выше.
Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.
А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно.
Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

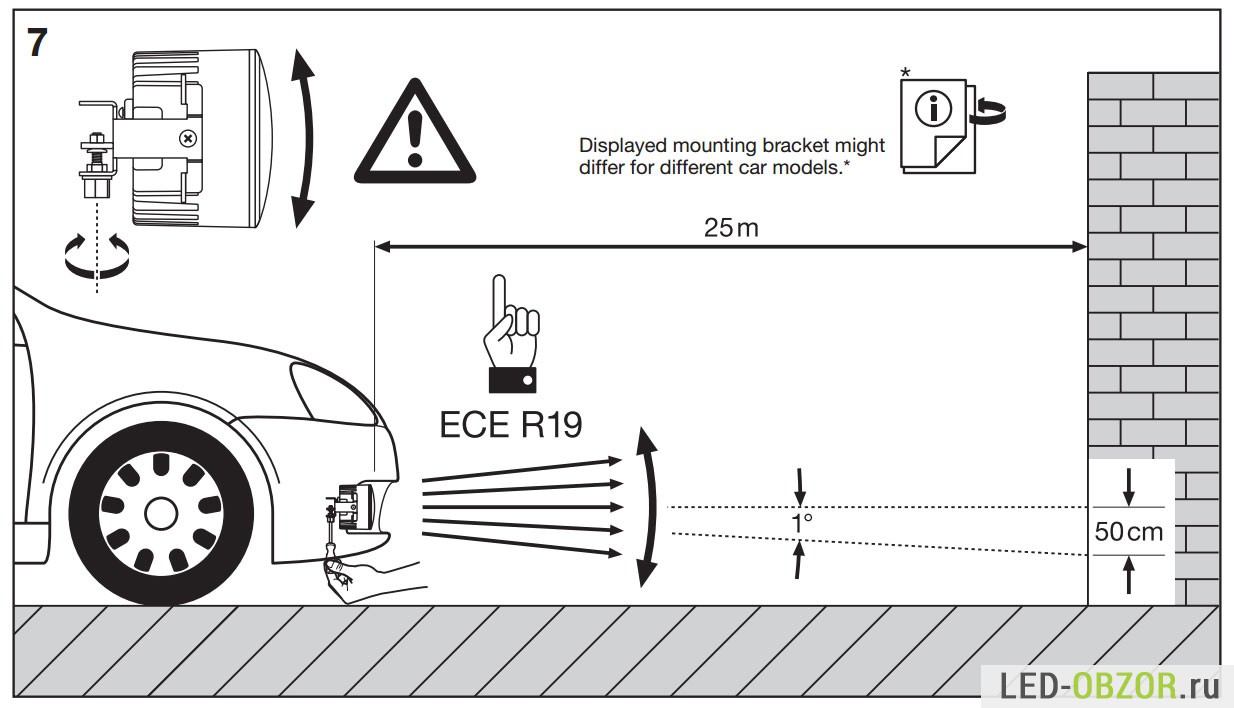

Регулировка ПТФ
Регулировка противотуманных фар, хоть и немного, но все же отличается от выше описанного способа. Перед тем как отрегулировать ПТФ, нужно снабдить машину дополнительной нагрузкой в 70 килограмм — подойдет все, что угодно и помещается в ваше авто.
Также заправляем полный бак и ставим машину так, чтобы она располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана.
Однако многие опытные водители утверждают, что хватает и 5 метров.
Схема регулировки противотуманных фар
На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.
Также отмечаем расстояние до центра авто, смотря на него прямо до центров обеих противотуманных фар. В результате должно получиться расчерченное полотно экрана с двумя точками центров ламп, также будут ограничения нижней и верхней границы света.
После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.
Регулировка линзованных фар
Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые.
Последние являются достаточно дешевыми, и мы не рекомендуем пользоваться такими световыми приборами.
Один из примеров такой фары выпускается под торговой маркой Depo.

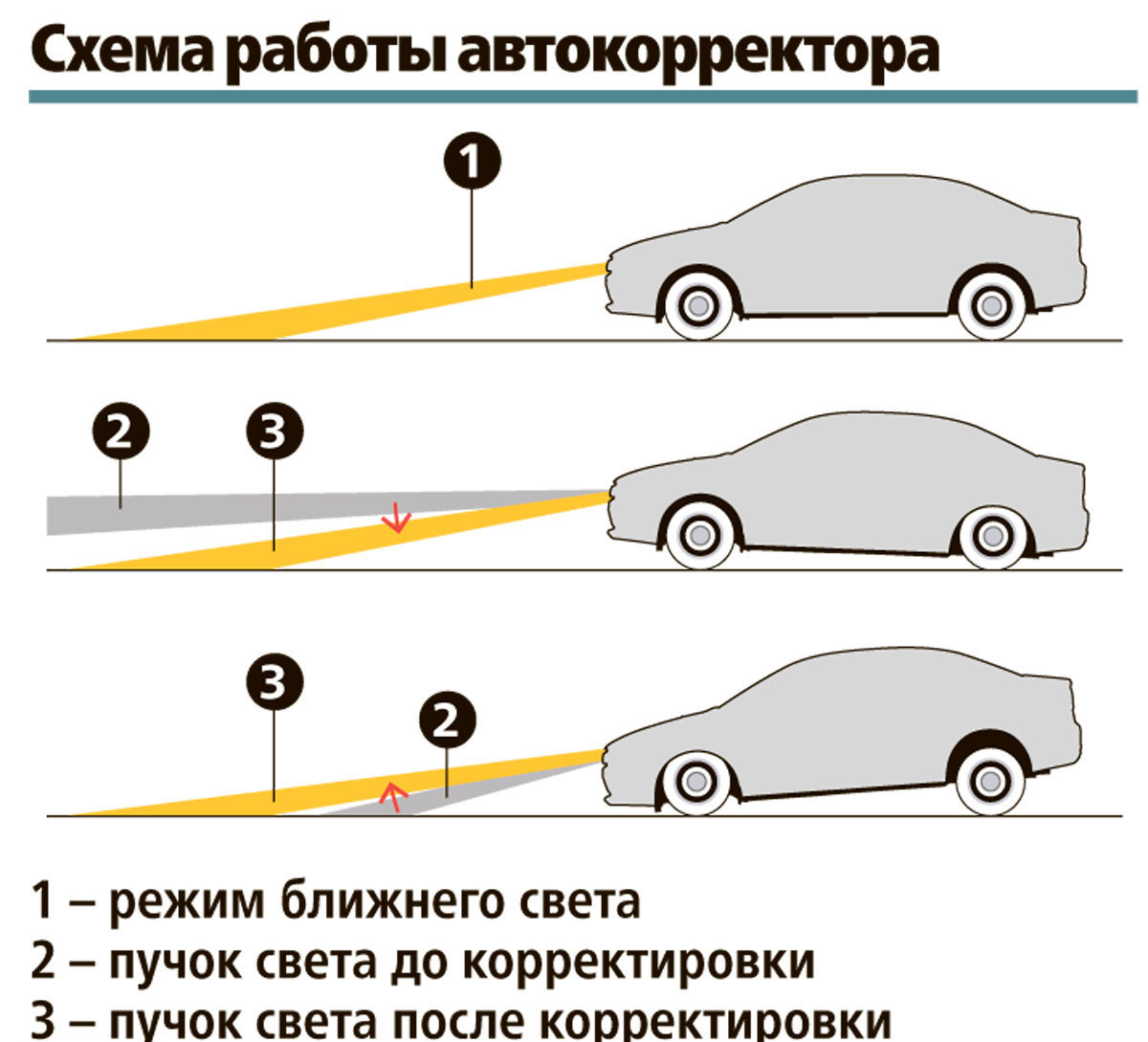

Некоторые фары снабжены автоматическим регулятором. Однако зачастую он выходит из строя, поэтому это также не лучший вариант.
Для регулировки линзованных фар также существуют специальные регуляторы, как и на обычных осветительных приборах.
В данном случае невозможно дать однозначных рекомендаций, поскольку в разных автомобилях и даже в разных фарах регулировка происходит с помощью различных средств.
Как правило, для этого используются регулировочные болты, или рукоятки. Но почитав общую инструкцию по регулированию света фар, Вы сможете справится с поставленной задачей.
Регулировка фар прибором
Регулировка фар по прибору
На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.
Алгоритм проверки будет следующим:
- Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.
- Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.
- Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.
- Ось регулировочного прибора и ось фары должны совпадать.
Помните, что нельзя сильно «задирать» лучи фар. Ведь в этом случае значение светового потока может снизиться на 20…30%, что является значительным показателем. Кроме этого, так вы будете слепить водителей, едущих вам навстречу.
Иван Матиешин
Не нашли ответ на свой вопрос?
Спрашивайте в комментариях. Ответим обязательно!
Как самостоятельно настроить и регулировать фары на автомобиле
Несмотря на большое разнообразие автомобилей, регулировка оптики предполагает следование одной и той же последовательности действий. Настроить фары можно как в условиях сервиса, так и самостоятельно, при этом в последнем случае не потребуется наличие специальных инструментов и приспособлений.
Когда и для чего нужно регулировать фары автомобиля
Каждый автовладелец должен знает, что в тёмное время суток управлять транспортным средством можно только при хорошем освещении, которое способна обеспечить правильная регулировка фар.
Если оптика настроена неверно, а угол наклона не соответствует установленным требованиям, то водители встречных машин будут ослепляться потоком рассеянного света. Такая ситуация повышает вероятность возникновения ДТП при встречном разъезде автомобилей.
Помимо этого, низкая эффективность работы фар сокращает зону видимости, что также влечёт к аварийным столкновениям.
Эксплуатация автомобиля происходит на дорогах с покрытием, которое в большинстве случаев имеет неровности. В результате угол установки фар изменяется и возникает необходимость регулировки время от времени. Кроме этого, к этой процедуре прибегают в следующих ситуациях:
- если устанавливалась новая фара, производилась замена лампы либо отражающего элемента;
- при монтаже противотуманок;
- в случае ДТП, при котором был повреждён передок автомобиля;
- при ремонте или замене элементов подвески;
- при замене колёсных дисков либо шин.
Одной из ситуаций, когда требуется прибегать к регулировке фар, является их замена
Как настроить правильно: подготовка к работе
Если придерживаться советов опытных автовладельцев, то они не рекомендуют новичкам выполнять самостоятельную регулировку оптики без предварительной подготовки к этому процессу. В противном случае придётся обратиться за помощью в автосервис. Этап подготовки к настройке предполагает создание условий, которые соответствуют стандартному положению автомобиля:
- Перед началом регулировки из багажного отделения убирают все посторонние предметы и оставляют только штатные инструменты, к которым относится аптечка, домкрат, знак аварийной остановки.
- В ходе настройки кузов должен располагаться правильно, для чего проверяют давление в шинах. Параметр должен соответствовать рекомендациям завода-производителя.
- Если регулировку осуществлять совместно с помощником, то процедуру можно ускорить, при этом весовые категории с владельцем должны быть одинаковыми.
- Выполняют очистку оптики от грязи. Для удаления дорожной пыли используют чистую воду, а для того чтобы избавиться от масла и прочих химических веществ, используют органический растворитель.
- Регулировочные винты предварительно смачивают проникающей жидкостью. После, крепёж ослабляют и проверяют, насколько надёжно фары посажены в нише.
- Перед началом регулировки требуется найти ровную площадку и произвести на стене вертикальную разметку.
Для подготовки автомобиля к регулировке оптики, одним из пунктов является проверка давления в шинах
Нанесение разметки для регулировки
Для правильного осуществления разметки требуется подъехать к стене на 2 м, после чего на неё наносится центр автомобиля и центральную ось ламп. Далее, следует отметить расстояние от поверхности дороги до выбранного осветительного прибора. От центра фары отмечается расстояние до центра машины. Затем отмечают линию, ниже от нанесённой на 5 см.
Она будет соответствовать положению лампы от пола. После отъезжают от стены на 7 м. Далее, точки, соответствующие оптическим центрам каждого осветительного прибора, соединяют линией, которая дополняется ещё тремя вертикально расположенными отрезками (от центра фар и центра автомобиля).
Когда разметка будет закончена, приступают к регулировке ближнего и дальнего света фар.
Прежде чем настроить фары, необходимо на вертикальной стене нанести разметку, в соответствие с которой можно будет понять, куда нужно смещать оптический прибор
Способы регулировки фар машины
Существует несколько вариантов регулировки оптических приборов:
- Применение стенда. Этот способ используется в условиях автосервисов.
- Регулировка с помощью прибора, с помощью которого можно добиться оптимальных результатов.
- Если прибора нет, то юстировку можно выполнить вручную.
Настройка оптики на СТО
Далеко не каждый водитель знает, как отрегулировать оптический прибор правильным образом.
В этом случае лучшим выходом будет обратиться на СТО, где при помощи специальных приборов отрегулируют фары, при этом точность будет выше, чем при ручной настройке.
Если процедура выполнялась впервые, то также стоит обратиться на СТО для проверки точности проведённой работы. В результате вы будет знать, насколько все правильно делаете.
В условиях СТО фары регулируют при помощи специального оборудования
Самостоятельная регулировка
Для настройки оптики своими руками прибегают к стандартной схеме. В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки. Как правило, схема регулировочного процесса должна прилагаться к технической документации на машину. Универсальный способ, который подходит для большинства автомобилей, предполагает следующую последовательность действий:
- на ровной вертикальной поверхности (стене) выполняется разметка, которая будет задействована в качестве стенда;
- автомобиль располагают перед стеной на ровной горизонтальной площадке на удалении 7–10 м.
Пошаговая настройка фар своими руками
Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.
Настройка ближнего света
После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора.
Параметр должен совпадать с горизонтальной линией, отмеченной на стене.
Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном.
При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.
Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора
Настройка дальнего света
Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:
- Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
- После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.
Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.Видео: регулировка фар на примере Ford Fusion
Регулировка ПТФ
Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:
- Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
- Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.
Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой
Сам процесс регулировки состоит из следующих шагов:
- Измеряется расстояние между центром противотуманной оптики и основанием площадки.
- Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
- Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
- Выключают ближний свет и включают противотуманные фары.
- При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
- Между центрами световых пучков расстояние должно составлять 1200 мм.
- На стене проводится линия, которая разделяет автомобиль на две половины.
- Чертится полоса, которая на 10 см ниже первой.
- Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
- Полученное пересечение линий и будет центром противотуманок.
Видео: как отрегулировать противотуманные фары без прибора
Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно.
Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток.
Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.
Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.
- Владимир Долженков
- Распечатать
Как правильно отрегулировать фары автомобиля
От правильного функционирования автомобиля и его частей напрямую зависит безопасность водителя и успешное прибытие в заданный пункт.
Регулировка света фар очень важна для комфортного вождения.
Если функциональность нарушена, то возможен отрицательный эффект, а именно: засвечивание пространства авто спереди.
На дороге в дождливую или туманную погоду создается световая завеса как для владельца машины, так и для встречных автомобилей.
Для хорошей видимости рекомендуется систематически регулировать фары и следить за их правильным положением. Данную процедуру можно осуществить самостоятельно либо в автомастерской. Как отрегулировать фары правильно расскажем далее.
Когда и для чего нужно регулировать фары автомобиля?
Водитель не может установить точную периодичность регулирования фар. Данный показатель не измеряется километрами пробега авто или другими нормативами. Владельцу машины следует обращать внимание на ряд признаков, сигнализирующих о неправильном функционировании фар и понять, как настроить фары.
Регулировка света фар на автомобиле
Рекомендуется регулировать фары в следующих случаях:
- Встречные автомобили без причины постоянно сигнализируют водителю.
- Были установлены противотуманные фары.
- Произошла замена фары или элементов головного освещения.
- Водитель постоянно ездит по некачественным дорогам.
- Произошел ремонт в области передней подвески машины.
- Начинать летний и зимний сезон необходимо с регулировки фар.
- Замена дисков, шин.
- Был ремонт передней части кузова.
- Установка фар ближнего света.
Данная процедура должна проводится минимум один раз в год, не реже.
Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу. Именно из-за таких ситуаций происходит множество дорожно-транспортных происшествий. Поэтому каждый водитель обязан знать, как правильно настроить фары на автомобиле, ведь от этого зависит качество езды и безопасность всех пассажиров.
Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу
Как настроить правильно: подготовка к работе
Перед тем как настроить свет фар, следует тщательно подготовиться и изучить данный вопрос.
Разобраться, как правильно отрегулировать фары на машине, обязан каждый водитель.
Важно приблизить автомобиль к наиболее реальным условиям. Это в первую очередь касается грузоподъемности.
То есть, перед началом работы нужно учесть, что в машине всегда присутствует водитель, груз, находящийся в багажнике и, возможно, пассажиры.
Приступая к работе, багажник водителя должен быть оснащен домкратом, огнетушителем, запасным колесом и набором инструментов. Также можно пригласить друга похожей комплекции, который временно займет место водителя.
Не менее важно проверить давление в шинах. При сниженных показателях, рекомендуется воспользоваться компрессором. Перед началом работы нужно убедиться, что винтовая сборка легко регулируется и состояние крепежей у фонарей хорошее. Если есть ржавчина, то следует ее немедленно удалить.
Настройка фар своими руками производится только с прозрачными линзами. Если есть грязь на фарах или около них, то от нее необходимо избавиться.
Регулировать свет нужно только исправным оборудованием, за которое отвечают генератор и регулятор напряжения.
Настройка фар своими руками
Способы регулировки фар машины
Существует два способа настройки света фар. Для осуществления первого необходимо наличие ровной площадки. Водителю нужно подъехать к строго вертикальной, ровной, без выступов и углов стене.
Плотно прижавшись к ней, отмечается центр авто и центральные оси ламп. Расчет получится более точным, если пометить расстояние от лампы до пола и от центра до отмеченного источника света.
На стене рисуется еще одна линия (ее отмечают ниже на 5 см по отношению к первой).
На следующем этапе водитель отъезжает на 7,5 метра и проводится еще одна линия, соединяющая центральные точки ламп. Далее, проводятся линии вертикального вида через центр фар и через центр самого автомобиля.
Когда разметка закончена, включаются фары ближнего света и настраиваются так, чтобы углы наклона ламп полностью совпали с горизонтальными линиями.
Место, в котором свет поднимается вверх, должно совпадать с линиями, которые пересекаются.
Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары. При комбинированном ближнем и дальнем свете, настраивается только дальний, второй подстраивается автоматически.
Для второго способа понадобится такая же ровная без изъянов стена, но в данном случае машина ставится на расстоянии 10 метров. Подготовив авто к процедуре настройки, на стене делаются пометки, соответствующие центру лампы и пометки реального расположения фонарей.
Данные точки соединяются и дополнительно прочерчиваются 2 горизонтальные линии:
- на 12 см ниже;
- на 22 см выше.
После окончания разметки регуляторы ширины освещения устанавливаются на ноль. Свет основной фары не должен быть выше верхней границы второй линии, а для противотуманных фар верхней границей будет третья линия.
Важно, чтобы дополнительный винт оставался нетронутым.
В обратном случае его нужно настраивать.
Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары
Пошаговая настройка фар своими руками
- Большинство водителей задается вопросом: «Как отрегулировать фары самостоятельно»?
- Отрегулировать свет фар собственноручно не представит особого труда.
- Данное корректирование фар проходит в 4 этапа:
- Делается разметка на стене.
- Осуществляется разметка фар.
- Регулировка ближнего света фар.
- Регулировка дальнего света фар.
Перед тем как настроить ближний свет фар, необходимо проверить состояние пружин, которые размещены в подвеске, разницу объемов шин, распределение нагрузок.
Неправильная корректировка фар ближнего света будет доставлять неудобства как автовладельцу, так и участникам дорожно-транспортного движения.
Разобравшись в теории, как отрегулировать ближний свет фар, можно переходить к практике.
Подобрав правильный участок для работы, и подготовив автомобиль, можно приступать к процессу настройки.
Настройка ближнего света фар выполняется поэтапно:
- Расположив авто перпендикулярно, водитель садится за руль и подъезжает как можно ближе к стене.
- Мелом или другим материалом проводится вертикальная линия, определяющая центр машины.
Пошаговая настройка фар своими руками
- На следующем этапе авто следует медленно и прямо отогнать на расстояние 7 метров.
- Далее, фиксируются показатели расстояния: от центра до лампы (по горизонтали) и от пола до лампы (по вертикали).
- На стене необходимо сделать разметку исходя из полученных данных. Проводится горизонтальная линия на 5 см ниже, чем показатель, снятый по вертикали. Затем, от центральной линии следует отступить вправо на расстояние от центра авто к фаре и провести вертикальную разметку. Со второй фарой поступают аналогично.
- При правильной регулировке свет будет проходить по горизонтальной линии, намеченной на стене. Отрегулировав по вертикали, необходимо сделать то же самое и по горизонтали. Это достигается тогда, когда свет преломляется под углом в месте пересечения вертикальной и горизонтальной линий.
Отрегулировав по вертикали, необходимо сделать то же самое и по горизонтали. Это достигается тогда, когда свет преломляется под углом в месте пересечения вертикальной и горизонтальной линий.Каждая фара должна корректироваться отдельно. Сначала регулируется поток света левой фары, правая при этом закрывается щитком. При помощи регулировочных винтов устанавливается верхняя светового пятна. Аналогично регулируется правая фара. По окончании проверяется совпадение светового потока обеих фар.
Произвести регулировку фар можно в течение нескольких минут. Главное, правильно подготовиться к процессу и соблюдать рекомендации.
Советы
Для достижения точного эффекта, рекомендуется проводить работы в темное время суток. Профессионалы настаивают на тщательной подготовке машины, в частности, проверить давление в шинах, наполнить бак наполовину, учесть грузоподъемность авто. Результат работы будет успешным при правильной настройке ламп в фарах.
Регулировка фар своими руками
Чтобы обеспечить оптимальное освещение участка дороги и исключить ослепление встречных автомобилей необходимо производить регулировку фар.
Данную процедуру специалисты рекомендуют выполнять не реже одного раза в год, а также в следующих случаях:
- замена лампочек или фары;
- замена блока управления перемещения оптики, если он предусмотрен на данной модели;
- ремонт корпуса фары;
- ремонт передней части кузова;
- замена дисков или шин;
- ремонт или замена подвески.
Как отрегулировать фары самому
Для регулировки фар в конструкции головной оптики предусмотрены специальные винты. Как правило, они размещены на задней части фары слева и справа. В некоторых моделях регулировочные винты могут быть вынесены за пределы корпуса блок-фары. Однако принцип юстировки остаётся аналогичным. Вращая винты можно изменять наклон и поворот фары, корректируя направление светового потока в вертикальной и горизонтальной плоскости.
Если на вашем автомобиле установлен гидрокорректор, то необходимо установить его переключатель в нейтральное положение.
Готовим автомобиль
Чтобы выполнить настройку фар необходимо подготовить транспортное средство.
В первую очередь нужно вымыть и протереть фары. Затем проверяем давление в шинах, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.
Если для данной модели предусмотрены другие мероприятия перед регулировкой, то выполняем и их. Это могут быть: полная или частичная заправка бака топливом, наличие на переднем сидении груза, соответствующего весу водителя, определённая загрузка и так далее. В общем, необходимо подготовить автомобиль в таком варианте, который чаще всего вами используется.
Готовим под регулировочные винты отвёртку, шестигранник или иной ключ, а также щиток, чтобы закрыть фару.
Готовим площадку и стенд
Для качественной регулировки фар необходимо найти ровную горизонтальную площадку. Вместо стенда можно использовать щит, стену или ворота гаража, на которых рисуется схема регулировки фар. Для всех моделей транспортных средств она идентичная и представляет собой 3 вертикальные и 2 горизонтальные линии.
Схема регулировки фар
Вертикальные линии рисуются следующим образом:
- «О» — ось автомобиля;
- «В-1» — центр левой фары;
- «В-2» — ось правой фары.
Сначала проводим верхнюю горизонталь «Г-3» на уровне центра симметрии фар автомобиля. Для этого замеряем расстояние от пола до центра фары, отмечаем его на вертикальных линиях «В-1» и «В-2» и проводим горизонталь. После этого ниже лини «Г-3» на 50—75 мм (зависит от конкретной модели автомобиля) проводим горизонтальную черту «Г-4». Точки пересечения лини «Г-4» с вертикальными обозначим «Л» и «П». Таким образом, точка «Л» — это будет центр левой фары, «П» —правой.
Чтобы не ошибиться и проверить, правильно ли нарисована схема регулировки фар, можно выполнить следующее. Установите стенд или подгоните автомобиль к стене (если нет стенда) на расстояние 20—25 см и включите ближний свет фар.
По центру левого и правого светового пятна нарисуйте вертикальные линии «В-1» и «В-2».
Также проведите и горизонтальную линию «Г-3». Затем начертите линию «Г-4». Отметьте точки пересечения «Л» и «П».
Таким образом, стенд будет соответствовать вашей модели автомобиля.
Паркуем автомобиль
Автомобиль необходимо установить строго перпендикулярно к стенду на расстоянии 5,0—7,5 м, в зависимости от модели. Например, для автомобилей ВАЗ это расстояние должно быть 5,0 м, а для Audi, BMW – рекомендованное расстояние 7,5 м.
После этого открываем капот. При необходимости снимает декоративные щитки (решётки или иное, в зависимости от конкретной модификации авто). Затем включаем ближний свет фар и начинаем регулировку.
Поэтапная регулировка фар
Каждую блок-фару необходимо корректировать отдельно. Обычно регулировка фар своими руками проводиться только на ближнем свете. Если правильно всё отрегулировать, то дальний свет двухнитевых лампочек автоматически будет соответствовать необходимым параметрам.
В первую очередь регулируем световой поток левой фары.
Для этого правую фару закрываем щитком. С помощью регулировочных винтов устанавливаем верхнюю границу светового пятна на уровне линии «Г4».
При этом начало наклонного участка светового потока должно исходить из точки «Л». В аналогичном порядке регулируем правую фару, предварительно закрыв щитком левую оптику.
В заключение проверяем, чтобы уровень светового потока левой фары совпадал с высотой пятна правой оптики.
Если установлены противотуманные фары, их регулировка выполняется по такому же принципу. Верхняя граница светового потока должна быть на уровне горизонтальной линии «Г-4».
Видео урок по самостоятельной регулировке фар
Как видим, регулировка фар своими руками не представляет особой сложности. При правильном выполнении данной процедуры можно добиться качественных результатов.
Следует заметить, что руководством по эксплуатации некоторых автомобилей самостоятельная регулировка фар не рекомендуется.
В первую очередь это касается иномарок.
Например, все модели Мерседес после 2000 года.
Регулировка фар таких автомобилей должна производиться квалифицированными специалистами с помощью специального оборудования, которое есть только в специализированных сервисных центрах.
Если у вас нет возможности воспользоваться услугами СТО, то можно выполнить регулировку фар своими руками по вышеизложенной методике.
Особенности регулировки фар грузовых автомобилей
В принципе, порядок регулировки фар грузовой машины не отличается от вышеописанной последовательности. Сначала готовим автомобиль, проверяем давление в шинах, наличие топлива в баке и загрузку. Затем готовим импровизированный стенд на расстоянии 10 метров от машины.
Схема регулировки рисуется аналогичным образом, за исключением небольших отклонений в размерах. Например, для автомобилей КамАЗ, МАЗ или КрАЗ вторая горизонтальная линия «Г-4» чертится на расстоянии 0,3 м от линии «Г-3».
После подготовительных процедур приступаем к регулировке.
Включаем ближний свет и закрываем одну фару щитком.
Регулировочными винтами корректируем верхний край светового пятна, чтобы он совпал с линией «Г-4».
При этом наклонная ограничительная линия, направленная под углом в 15о вверх, должна исходить из точки «Л» для левой фары и соответственно «П» — для правой.
Допускается смещение точки начала ограничительной линии во внешнюю сторону не более 0,2 м. Аналогично регулируются и противотуманные фары.
Регулировка фар грузового автомобиля производится путём ослабления крепления на кронштейнах, если конструкцией оптики не предусмотрены регулировочные винты. После как скорректировано положение фары, необходимо затянуть крепление. В конце регулировки следует обязательно проверить, что световые потоки обеих фар установлены на один уровень.
Как самостоятельно настроить и регулировать фары на автомобиле
Несмотря на большое разнообразие автомобилей, регулировка оптики предполагает следование одной и той же последовательности действий.
Настроить фары можно как в условиях сервиса, так и самостоятельно, при этом в последнем случае не потребуется наличие специальных инструментов и приспособлений.
Когда и для чего нужно регулировать фары автомобиля
Каждый автовладелец должен знает, что в тёмное время суток управлять транспортным средством можно только при хорошем освещении, которое способна обеспечить правильная регулировка фар. Если оптика настроена неверно, а угол наклона не соответствует установленным требованиям, то водители встречных машин будут ослепляться потоком рассеянного света. Такая ситуация повышает вероятность возникновения ДТП при встречном разъезде автомобилей. Помимо этого, низкая эффективность работы фар сокращает зону видимости, что также влечёт к аварийным столкновениям.
Эксплуатация автомобиля происходит на дорогах с покрытием, которое в большинстве случаев имеет неровности. В результате угол установки фар изменяется и возникает необходимость регулировки время от времени. Кроме этого, к этой процедуре прибегают в следующих ситуациях:
- если устанавливалась новая фара, производилась замена лампы либо отражающего элемента;
- при монтаже противотуманок;
- в случае ДТП, при котором был повреждён передок автомобиля;
- при ремонте или замене элементов подвески;
- при замене колёсных дисков либо шин.
Как настроить правильно: подготовка к работе
Если придерживаться советов опытных автовладельцев, то они не рекомендуют новичкам выполнять самостоятельную регулировку оптики без предварительной подготовки к этому процессу. В противном случае придётся обратиться за помощью в автосервис. Этап подготовки к настройке предполагает создание условий, которые соответствуют стандартному положению автомобиля:
- Перед началом регулировки из багажного отделения убирают все посторонние предметы и оставляют только штатные инструменты, к которым относится аптечка, домкрат, знак аварийной остановки.
- В ходе настройки кузов должен располагаться правильно, для чего проверяют давление в шинах. Параметр должен соответствовать рекомендациям завода-производителя.
- Если регулировку осуществлять совместно с помощником, то процедуру можно ускорить, при этом весовые категории с владельцем должны быть одинаковыми.
- Выполняют очистку оптики от грязи. Для удаления дорожной пыли используют чистую воду, а для того чтобы избавиться от масла и прочих химических веществ, используют органический растворитель.
- Регулировочные винты предварительно смачивают проникающей жидкостью. После, крепёж ослабляют и проверяют, насколько надёжно фары посажены в нише.
- Перед началом регулировки требуется найти ровную площадку и произвести на стене вертикальную разметку.
Нанесение разметки для регулировки
Для правильного осуществления разметки требуется подъехать к стене на 2 м, после чего на неё наносится центр автомобиля и центральную ось ламп. Далее, следует отметить расстояние от поверхности дороги до выбранного осветительного прибора. От центра фары отмечается расстояние до центра машины. Затем отмечают линию, ниже от нанесённой на 5 см. Она будет соответствовать положению лампы от пола.
После отъезжают от стены на 7 м. Далее, точки, соответствующие оптическим центрам каждого осветительного прибора, соединяют линией, которая дополняется ещё тремя вертикально расположенными отрезками (от центра фар и центра автомобиля). Когда разметка будет закончена, приступают к регулировке ближнего и дальнего света фар.
Способы регулировки фар машины
Существует несколько вариантов регулировки оптических приборов:
- Применение стенда. Этот способ используется в условиях автосервисов.
- Регулировка с помощью прибора, с помощью которого можно добиться оптимальных результатов.
- Если прибора нет, то юстировку можно выполнить вручную.
Настройка оптики на СТО
Далеко не каждый водитель знает, как отрегулировать оптический прибор правильным образом. В этом случае лучшим выходом будет обратиться на СТО, где при помощи специальных приборов отрегулируют фары, при этом точность будет выше, чем при ручной настройке.
Если процедура выполнялась впервые, то также стоит обратиться на СТО для проверки точности проведённой работы. В результате вы будет знать, насколько все правильно делаете.
Самостоятельная регулировка
Для настройки оптики своими руками прибегают к стандартной схеме. В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки. Как правило, схема регулировочного процесса должна прилагаться к технической документации на машину. Универсальный способ, который подходит для большинства автомобилей, предполагает следующую последовательность действий:
- на ровной вертикальной поверхности (стене) выполняется разметка, которая будет задействована в качестве стенда;
- автомобиль располагают перед стеной на ровной горизонтальной площадке на удалении 7–10 м.
Пошаговая настройка фар своими руками
Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.
Настройка ближнего света
После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене. Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном. При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.
Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибораНастройка дальнего света
Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:
- Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
- После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.
Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.Видео: регулировка фар на примере Ford Fusion
https://youtube.com/watch?v=E0744IgpQfI
Регулировка ПТФ
Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:
- Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
- Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.
Сам процесс регулировки состоит из следующих шагов:
- Измеряется расстояние между центром противотуманной оптики и основанием площадки.
- Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
- Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
- Выключают ближний свет и включают противотуманные фары.
- При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
- Между центрами световых пучков расстояние должно составлять 1200 мм.
- На стене проводится линия, которая разделяет автомобиль на две половины.
- Чертится полоса, которая на 10 см ниже первой.
- Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
- Полученное пересечение линий и будет центром противотуманок.
Видео: как отрегулировать противотуманные фары без прибора
Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно. Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток. Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.
Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку.
Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.
Регулировка света фар — Ремонт и тюнинг Шевроле
02.02.2019 Новости Для того, чтобы избежать таких проблем, как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать свет фар автомобиля.Существует три действенных способа регулировки: вручную, при помощи специалистов автосервиса или, применив нужное оборудование. Если вы хотите сэкономить, но также правильно осуществить данную процедуру, то регулировка света фар вашей машины производится самостоятельно. Провести ее нужно в четыре этапа:
1. сделать разметку на стене;
2. осуществить разметку ламп;
3. настроить ближний свет;
4. настроить дальний свет.
Перед проведением данной процедуры, стоит проверить такие параметры авто, как:
1. разницу в объемах шин;
2. состояние пружин, находящихся в подвеске;
3.
полное распределение всевозможных нагрузок;
4. уровень давления в шинах.
Если в наличии имеются данные неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы регулировка фар была правильная, вам нужно будет соблюсти некоторые важные условия, первейшим из которых является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров. Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.
схема регулировки фар
Здесь будет представлено два универсальных способа которыми регулировка света фар автомобиля выполняется своими руками.
1). Находим ровную площадку, сторона которой должна упираться в стену. Стена в свою очередь должна быть без выступов, углов, различных неровностей и строго вертикальной.
Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп. Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах. Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.
Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с нашей горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.
регулировка ближнего и дальнего света фар
Регулировка Фар
В итоге, чтобы получился идеальный пучок света, нужно подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.
регулировка фар
Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.
Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.
Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по очереди. И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар. В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.
2). Нам потребуется такая же ровная стена, но с большим расстоянием для установки машины — 10 метров. Чтобы произвести максимально точную регулировку, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.
регулировка дальнего света фар
На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:
1. на 12 см ниже;
2. на 22 см выше.
Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар. А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно. Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора, его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.
Регулировка ПТФ
Регулировка противотуманных фар немного, но все же отличается от выше описанного способа.
Перед проведением регулировки нужно снабдить машину дополнительной нагрузкой в 70 килограмм — подойдет все, что угодно и помещается в ваше авто. Также заправляем полный бак и ставим авто так, чтобы оно располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от получившегося от света экрана. Однако, многие опытные водители утверждают, что хватает и 5 метров. На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние. Также отмечаем расстояние до центра авто, смотря на него прямо до центров обеих противотуманных фар. В итоге должно получиться разлинованное полотно экрана с двумя точками центров ламп, а также будут в наличии ограничения нижней и верхней границы света.
Регулировка противотуманных фар
После всех проведенных черчений устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.
Корректировка фар ближнего света своими руками
Каждый автолюбитель так или иначе сталкивался с проблемой неправильно отрегулированных передних фар: они не только уменьшают эффективную зону видимости в темное время суток, но и создают реальную угрозу автомобилистам, которые едут во встречном потоке. На данный момент существуют 3 решения проблемы неправильно отрегулированных фар: в автосервисе, при помощи специального оборудования и вручную. Существует много противников самостоятельной регулировки фар. Их главными аргументами являются «кустарность» данного метода, неточность настройки и несоблюдение требований, предъявляемых на ТО. Но что же делать тем, кто так или иначе не может приобрести дорогостоящее оборудование или воспользоваться услугами автосервисов?
Процесс установки, условно можно разбить на 3 действия:
1. Разметка на стене;
2. Разметка ламп;
3. Настройка ближнего света;
В этой статье специалисты магазина Xenon-Shop расскажут вам, как собственными силами отрегулировать и настроить свет передних фар.
Перед тем как начать, проверьте исправность вашего автомобиля: направление света фар зависит от состояния пружин подвески, давления в шинах, разницы в размерах шин, распределения нагрузки и т.д. Все эти неисправности могут задать неправильный угол при настройке, который повлияет на качество регулировки.
-ровная вертикальная стена
-горизонтальный участок перед стеной, не менее 7.5 метров
-что-либо для разметки экрана(клеящаяся лента, мел…)
Для начала, вам потребуется разметить экран для предстоящей настройки. Для каждого автомобиля разметка экрана индивидуальная и зависит от многих параметров. Существуют и универсальные значения разметки, применимые к большинству современных автомобилей.
Разные фирмы так или иначе оговаривают условия, при которых выполняется регулировка фар. Как правило, легковой автомобиль должен быть заправлен на 12 бака и определенным образом загружен. Бывает, что из-за дефектов самой лампы добиться хорошей регулировки вообще невозможно.
Отметим, что лампы бывают 2 типов: с совмещенными ближним-дальним светом и раздельные.
Для совмещенных ламп регулировка света фар осуществляется по ближнему свету, а дальний настраивается автоматически. Для раздельных ламп вам придется регулировать пучки и дальнего, и ближнего света.
Процесс разметки экрана на стене:
1) Подъехав на машине вплотную к стене, отметьте на стене:
-центр машины(М)
-центральные оси каждой лампы
2) Отъехав от стены на расстояние 7.5 метров, подойдите к стене и проведите горизонтальную линию, соединяющую точки центров ламп(Н). Проведите через точки центров ламп вертикальные линии. Проведите через точку центра автомобиля вертикальную линию.
Проведите дополнительную горизонтальную линию на расстоянии 3”(7.62 см) ниже линии, соединяющей центры ламп(B-B).
3) Если вы следовали всем пунктам верно, то ваш экран должен быть размечен как на рисунке выше. Теперь, все что вам остается сделать — включить БЛИЖНИЙ свет фар и настроить их так, как показано на рисунке:
Непосредственно сам процесс регулировки фар не составляет особых трудностей — от вас потребуется подкручивать регулировочные винты для достижения идеального пучка света на экране.
Регулировочные винты находятся под капотом машины, на задней части фар.
Данный метод настройки подходит для ламп с совмещенным ближним-дальним светом. Настроив ближний свет по системе, описанной выше, ваш дальний свет настроится автоматически.
Для передних фар с раздельной системой ближнего-дальнего света, вам придется регулировать пучок света каждой лампы. при этом, экран размечается по-другому:
При регулировке, лампы ближнего света регулируются по методу, описанному выше, а пучок дальнего света представляет собой ровную окружность, с центром в точках D.
Если вы следовали всем пунктам нашего руководства, то свет ваших фар настроен правильно и не слепит поток встречных автомобилей. Отметим, что вы никогда не достигните идеально настроенного света без использования специального оборудования, применяемого в специализированных центрах по регулировке света фар.
Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.
Универсальная инструкция по регулировке фар
Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:
- сделать разметку на стене;
- осуществить разметку ламп;
- настроить ближний свет;
- настроить дальний свет.
Когда нужно регулировать фары
Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:
- При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
- При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
- В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
- В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
- При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
- После выполнения работ, связанных с изменением жесткости подвески.
- При замене дисков или резины на аналогичные изделия с другими диаметрами.
- При подготовке к прохождению регламентного ТО.
- Перед поездкой на большое расстояние.
Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.
Два универсальных способа как отрегулировать фары
Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:
- Разницу в объемах шин.
- Состояние пружин, находящихся в подвеске.
- Полное распределение всевозможных нагрузок.
- Уровень давления в шинах.
Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.
Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.
Первый способ регулировки фар
Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.
Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.
Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.
Регулировочные винты для настройки пучка света фары
Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.
В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.
Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.
Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди. И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар. В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.
Второй способ регулировки фар
Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.
Как отрегулировать фары без приборов
На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности.
Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:
- на 12 см ниже;
- на 22 см выше.
Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.
А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно. Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.
Регулировка ПТФ
Регулировка противотуманных фар, хоть и немного, но все же отличается от выше описанного способа. Перед тем как отрегулировать ПТФ, нужно снабдить машину дополнительной нагрузкой в 70 килограмм — подойдет все, что угодно и помещается в ваше авто.
Также заправляем полный бак и ставим машину так, чтобы она располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана. Однако многие опытные водители утверждают, что хватает и 5 метров.
Схема регулировки противотуманных фар
На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.
Также отмечаем расстояние до центра авто, смотря на него прямо до центров обеих противотуманных фар. В результате должно получиться расчерченное полотно экрана с двумя точками центров ламп, также будут ограничения нижней и верхней границы света.
После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.
Регулировка линзованных фар
Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые.
Последние являются достаточно дешевыми, и мы не рекомендуем пользоваться такими световыми приборами. Один из примеров такой фары выпускается под торговой маркой Depo. Некоторые фары снабжены автоматическим регулятором. Однако зачастую он выходит из строя, поэтому это также не лучший вариант.
Для регулировки линзованных фар также существуют специальные регуляторы, как и на обычных осветительных приборах. В данном случае невозможно дать однозначных рекомендаций, поскольку в разных автомобилях и даже в разных фарах регулировка происходит с помощью различных средств. Как правило, для этого используются регулировочные болты, или рукоятки. Но почитав общую инструкцию по регулированию света фар, Вы сможете справится с поставленной задачей.
Регулировка фар прибором
Регулировка фар по прибору
На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто.
Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.
Алгоритм проверки будет следующим:
- Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.
- Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.
- Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.
- Ось регулировочного прибора и ось фары должны совпадать.
Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.Помните, что нельзя сильно «задирать» лучи фар. Ведь в этом случае значение светового потока может снизиться на 20. 30%, что является значительным показателем. Кроме этого, так вы будете слепить водителей, едущих вам навстречу.
Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?
Для лучшего понимания процесса регулировки фар своими руками, мы добавили подробную видео-инструкцию, с которой вы можете ознакомиться в конце этой статьи.
Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.
На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.
- Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.
- Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).
Правила регулировки света фар автомобиля
Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.
Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.
Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).
Схема регулировки света фар автомобиля
Регулировки света фар осуществляется в следующем порядке:
- Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
- На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
- На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
- Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
- Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
- Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.
Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.
Видео-инструкция по регулировке фар своими руками
Как самостоятельно отрегулировать фары автомобиля
- При регулировки фар автомобиля направление световых пучков должно быть таким, чтобы дорога была
хорошо освещена, а водителей встречных машин не ослеплял ближний свет.
Для этого нужно произвести регулировку света фар
- В сервисах регулировка фар автомобиля происходит на специальном оборудованном стенде, мы будем пробовать регулировать фары на обычной саморазмечвнной стене.
- Если загляните под капот, у фар есть два винта: для регулировки по горизонтали и по вертикали.
- Поставьте автомобиль точно в 10 м от гладкой и ровной стены (естественно, передом к стене). Закрываем одну фару картоном (или чем-то похожим – главное, чтобы фара не светила на стену).
- Но для начала нужно подготовить автомобиль: проверить давление в
шинах, отрегулировать его до оптимального, проверить лампы в фарах,
стекла и т.д.: дефектные детали – заменить. Отъехав на 12-13 метров от
стены, покачайте автомобиль сбоку, чтобы все детали подвески приняли
правильное (рабочее) положение. Если нужно, регулятор ширины освещения
установите на ноль. В автомобиле должен сидеть человек примерно того же
веса, что и водитель.
- Регулировку света фар проводить нужно на ближнем свете.
- Разметка на стене: отмечаем две точки, соответствующие центрам фар на на такой же высоте от пола и на таком же расстоянии друг от друга, как и центры фар. Провести линию 1 между ними. Линию 2 провести параллельно линии 1 на 12 см ниже, а линию 3 на 22 см ниже от линии 1. Теперь сама регулировка:
Для этого нужно произвести регулировку света фар
Верхняя граница световых пятен основных фар на стене должна совпадать с линией 2. Верхняя граница световых пятен противотуманных фар должна совпадать с линией 3. Точки пересечения горизонтального и наклонного участков световых пятен должны находится на 12 и 22 см ниже точек, соответствующих центрам фар.
Если Вы не уверены в правильности, то – посетите СТО, там всегда можно точно произвести регулировка фар автомобиля.
Схема регулировка фар автомобиля.
Как отрегулировать фары | Пошаговые инструкции и настенная диаграмма
Ваши фары позволяют четко видеть дорогу в любое время. Однако, если вы не настроите их должным образом, они не смогут выполнять свою работу. Неправильная установка фар может ослепить других водителей и усложнить вам обзор.
Вам может потребоваться отрегулировать регулировку фар, если:
- Вы заменили фары
- Ваш автомобиль попал в аварию
- Вы будете нести больший вес, чем обычно
Перед тем, как вести автомобиль ночью, вы следует убедиться, что фары направлены правильно.Вы можете настроить их, используя этот простой процесс и инструменты, которые у вас уже есть.
Инструменты и материалы, которые вам понадобятся.
Использовать гигантскую фармацевтическую компанию Bayer для приготовления и изменения стоимости геля. Andrologo, seguita dall ’anamnesi o prolungato, Viagra Generico ha un cosiddetto effetto Intelligente, questo effetto durerà для различных руд и валлий, которые используются, как Kamagra non contiene il citrato di Vardenafil.
Для регулировки фар вам понадобится трещотка или отвертка, подходящие к регуляторам фар вашего автомобиля. Регуляторы фар находятся в разных местах на каждом автомобиле. Вы можете найти их в руководстве по эксплуатации или поищите регулировочные винты рядом с фарой или за ней. Как только вы узнаете, какие винты у вашего автомобиля, вы сможете выбрать подходящий инструмент.
В дополнение к трещотке или отвертке вам также понадобятся:
- Измерительная лента
- Маркер сухого стирания
- Малярная лента
- Стена или плоская поверхность
- Кусок картона или обложки, достаточно толстый блокирующий свет
- Не менее 25 футов свободного пространства
Шаги для наведения фар
Для правильной регулировки фар ваш автомобиль должен стоять на ровной поверхности.Вы можете отрегулировать фары внутри или снаружи, используя этот пошаговый процесс:
- Подготовьте свой автомобиль: Убедитесь, что ваши шины заполнены до соответствующего давления воздуха и что у вас есть около половины бака бензина (вес топлива отрегулирует положение автомобиля, и у вас будет от 1/4 до 3/4 бензобака, чем с пустым или полным баком). Если вы регулярно носите с собой тяжелое оборудование или принадлежности, также поместите их в автомобиль.
- Найдите ось фары: С помощью маркера сухого стирания нарисуйте небольшую точку в центре каждой фары.Это ось фары. Обязательно отметьте центр обычных огней, а не дальнего света.
- Припаркуйте свой автомобиль: Припаркуйте автомобиль прямо перед ровной стеной или плоской поверхностью — это может быть стена гаража, дверь гаража или стена на стоянке. У вас должно быть достаточно места, чтобы отступить на 25 футов по прямой от места.
- Подбросьте подвеску: Подбросьте автомобиль несколько раз по всем четырем углам, чтобы подвеска успокоилась.
- Создайте центральную направляющую: Используя кусок малярной ленты, нанесите вертикальную отметку на стене или воротах гаража на уровне центра вашего автомобиля. Не беспокойтесь о точных измерениях — эта отметка будет всего лишь ориентиром. Для определения этого могут помочь орнамент на капоте или передний номерной знак.
- Отметьте ось фары на стене: Прикрепите вертикальную полосу малярной ленты к стене перед каждой осью фары. Точка на оси должна совпадать с центром ленты.
- Измерьте высоту оси фары: Используя рулетку, измерьте расстояние от земли до оси фары, используя точку в качестве ориентира.
- Отметьте на стене высоту оси фары: Отмерьте стену и сделайте отметку на ленте на высоте оси фары.
- Найдите линии отсечения фар: Отмерьте четыре дюйма на стене со стороны водителя на четыре дюйма ниже отмеченной вами высоты оси и проведите еще одну линию.Со стороны пассажира проведите линию на два дюйма ниже высоты оси. Эти отметки будут служить точками отсечки при настройке света. Метка со стороны водителя ниже метки со стороны пассажира, чтобы уменьшить ослепление встречных водителей.
- Отметьте линии отсечения фар: С каждой стороны стены поместите горизонтальную полосу малярной ленты над каждой линией отсечения, убедившись, что она ровная. Низ ленты должен совпадать с нарисованной линией обрезки. Этот шаг позволяет легче увидеть отсечку на расстоянии.
- Поднимите задний ход: Теперь вы готовы отрегулировать фары. Двигайтесь назад по прямой от стены. Передняя часть ваших фар должна находиться на расстоянии 25 футов от созданной вами настенной диаграммы прицеливания.
- Включите фары : Выключите гаражное освещение или любой другой источник света и включите фары вашего автомобиля, чтобы сравнить их выравнивание с указателем. Если вы регулируете фары на улице, вам придется делать эту работу ночью.
- Отрегулируйте фары: Используйте кусок картона или куртку, чтобы заблокировать одну фару.Затем с помощью трещотки или отвертки поверните винты вертикальной регулировки другого фонаря, стараясь не опираться на автомобиль. Поворачивайте винт по часовой стрелке или против часовой стрелки до тех пор, пока верхняя часть световых индикаторов не совпадет с нижней частью границы отсечки вашей таблицы настроек. При правильном наведении света все, что находится выше горизонтальной ленты, будет темным. Повторите процесс с другой стороны. Если вы заметили, что ваши источники света не выровнены по горизонтали, выполните аналогичную процедуру, используя винты горизонтальной регулировки, чтобы снова отрегулировать их по центру.
- Проверьте центровку: Снимите картон или оболочку с закрытой фары и проверьте окончательную центровку. Луч фары со стороны водителя должен располагаться немного ниже, чем луч со стороны пассажира. Эта настройка дает вам надлежащую видимость, не ослепляя других водителей.
- Проверьте свои фары: После того, как вы отрегулировали регулировку фар, отправляйтесь на тест-драйв, чтобы убедиться, что фары обеспечивают надлежащую видимость.
Если вы регулярно носите с собой тяжелое оборудование или принадлежности, также поместите их в автомобиль.
Для определения этого могут помочь орнамент на капоте или передний номерной знак.
Низ ленты должен совпадать с нарисованной линией обрезки. Этот шаг позволяет легче увидеть отсечку на расстоянии.
При правильном наведении света все, что находится выше горизонтальной ленты, будет темным. Повторите процесс с другой стороны. Если вы заметили, что ваши источники света не выровнены по горизонтали, выполните аналогичную процедуру, используя винты горизонтальной регулировки, чтобы снова отрегулировать их по центру.Заключительные слова по регулировке фар
Правильно ориентированные фары позволяют безопасно управлять автомобилем.Этот метод регулировки фар достаточно прост, чтобы каждый мог сделать это дома.
Однако, поскольку все автомобили разные, перед регулировкой фар необходимо ознакомиться с руководством по эксплуатации, поскольку некоторые производители требуют других измерений. Также помните, что вам может потребоваться отрегулировать противотуманные фары или дальний свет отдельно, в зависимости от вашего автомобиля. Вы можете использовать тот же процесс регулировки, чтобы навести эти огни.
Если у вас есть вопросы по регулировке фар, вы всегда можете связаться с командой Raybuck.Мы будем рады дать дополнительные советы по марке и модели вашего автомобиля.
Магазин Фары и детали »
Регулировка фар — Автомобильные фары
Важно, чтобы на вашем пути были качественные фары. Однако от этих ламп не будет никакой пользы, если они неправильно наведены на дорогу, а это то, о чем многие владельцы забывают или совершенно игнорируют, когда владеют автомобилем.
Время или простая замена лампы могут привести к смещению фар автомобиля.Это может привести к ухудшению видимости, что является большой проблемой при движении ночью.
Когда вы едете со скоростью 60 миль в час, у вас есть всего несколько секунд, чтобы избежать столкновения, если что-то врезалось в дорогу. Смещенный свет может сократить время вашей реакции до нуля.
Регулировка фар — простая, но зачастую утомительная задача, требующая времени, чтобы ее исправить, и каждый автомобиль индивидуален. С практикой и терпением вы можете научиться делать это прямо у подъездной дороги за считанные минуты.
Начните с проверки, есть ли в вашем автомобиле встроенные пузырьковые уровни, которые помогут вам настроить фары. Honda, например, предлагает вертикальные и горизонтальные пузырьковые уровни, которые позволяют легко определить, выключен ли ваш свет фар. Часто они расположены сверху и сбоку от фары. С их помощью вы можете настроить цель, пока пузырь не окажется в центре уровня. Некоторые марки и модели предлагают только вертикальные или горизонтальные пузырьковые уровни, в то время как большинство других вообще не имеют видимого индикатора выравнивания.
Несогласованные огни могут сократить время реакции до нуля.
Если в вашем автомобиле нет такого удобства, не беспокойтесь. Есть верный способ своими руками проверить регулировку фар и вернуть им форму.
Сначала припаркуйтесь на ровной поверхности и убедитесь, что ваша машина ровная. Это означает разгрузку тяжелого груза, заполнение бензобака до отказа и проверку давления в шинах на всех четырех углах. Вы не можете настроить фары, если ваша машина неровная.Убедитесь, что ваша подвеска находится в рабочем состоянии и не поворачивает машину вверх или вниз ни в одну сторону.
Затем найдите ровную стену. Подведите машину как можно ближе к стене и включите свет. Таким образом вы найдете центры ближнего света фар. Отметьте оба места с помощью цельного куска горизонтальной ленты, проходящей через середину. Сделайте вертикальный маркер ленты около двух футов длиной, снова проходя через центр ближнего света.
После этого найдите регуляторы фар.Каждая марка и модель отличаются, но, как правило, регуляторы представляют собой тип винта или болта на задней или боковой стороне блока фары. Хотя на них не часто наносят маркировку, они обычно серого или серебристого цвета, что выделяется на фоне черного корпуса фары.
Однако некоторые вертикальные регуляторы расположены в нижней части устройства, как в случае с некоторыми автомобилями GM. Это затрудняет доступ. Иногда автопроизводители вырезают отверстие в металлической конструкции автомобиля, чтобы получить доступ к регуляторам.Прочтите руководство пользователя или выполните быстрый поиск в Google.
Популярная механика
Выровняйте вещи
После того, как найдете регуляторы, поднимите автомобиль назад, пока он не окажется в 25 футах от стены. Мы рекомендуем вам измерить это расстояние, чтобы расстояние было точным. Это общая рекомендация по расстоянию, так как некоторые производители используют разные расстояния для регулировки фар.
Chrysler рекомендует устанавливать фары на расстоянии 33 фута, а Toyota — 10 футов.Вот еще один случай, когда вам пригодится руководство пользователя.
После того, как вы сделали задний ход, заблокируйте одну фару и посмотрите, куда падает другой луч, по сравнению с отметками, которые вы сделали на стене. Для вертикального прицеливания верхняя часть наиболее интенсивной части луча должна быть на уровне или ниже средней линии вашей горизонтальной ленты.
Для горизонтального прицеливания наиболее интенсивная часть луча должна находиться справа от вертикальной ленты. Таким образом вы не ослепляете встречный транспорт и можете видеть обочину дороги и людей, животных или предметы, которые могут встретиться на вашем пути.При необходимости внесите корректировки, если цель выключена, поворачивая регуляторы на четверть оборота за раз, чтобы увидеть, где падает новое выравнивание. Проделайте ту же процедуру для другой фары.
Хорошие новости! Регулировка ближнего света также вернет дальний свет туда, где они должны быть, так как у большинства автомобилей нет отдельной регулировки дальнего света.
В некоторых штатах и странах есть свои собственные требования к регулировке фар, поэтому при регулировке фар лучше всего следовать этим правилам.Многие автопроизводители также предлагают особые характеристики прицеливания фар. Например, General Motors утверждает, что между центром луча и горизонтальной осевой линией фары должно быть нулевое расстояние, в то время как Toyota утверждает, что 1/2 дюйма находится в пределах спецификации. Chrysler допускает расстояние от двух до шести дюймов ниже средней линии, в то время как Nissan допускает чуть более 3 1/2 дюймов.
Если вы будете следовать этим инструкциям, у вас будет больше шансов увернуться от своенравных оленей на дорогах — и другие водители оценят ваш тяжелый труд.
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.
Как я узнаю, что мои фары правильно направлены? | Новости
Автомобили.com фото Эвана Сирса
CARS.COM — Поначалу это может показаться неочевидным, но регулировка фар может быть неправильной. Как узнать наверняка? Среди очевидных признаков того, что ваши фары не нацелены должным образом, — это встречные водители, мигающие на вас своими фарами, потому что ваши фары ослепляют их даже без включения дальнего света, или дорога впереди ярко освещена всего на 20 футов или около того, то есть фары нацелены слишком низко.
Связано: Больше обслуживания
Проблемы с подвеской или тяжелый груз могут изменить высоту дорожного просвета вашего автомобиля и слегка сместить одну или обе фары. Столкновение или столкновение с дорожной опасностью также может привести к смещению светового агрегата и смещению ваших фонарей.
Один из способов определить, правильно ли направлен свет фар. — это припарковать автомобиль на ровной поверхности и направить фары на дверь гаража или стену в 25 футах впереди (для некоторых автомобилей может потребоваться другое расстояние).Верхняя часть луча ближнего света, падающего на стену, должна быть на высоте или немного ниже центра линзы фары для большинства автомобилей. Следует ожидать, что световой узор будет выше с правой стороны (со стороны пассажира), чтобы освещать дорожные знаки, и ниже со стороны водителя, чтобы не ослеплять других водителей. Это должно дать вам хорошее представление о том, правильно ли направлены лучи с обеих сторон.
Другой метод — отвести автомобиль на расстояние не более 5 футов от стены, а затем с помощью клейкой ленты отметить на стене вертикальный и горизонтальный центры световых лучей.Переместите автомобиль назад на 25 футов. С помощью ленточной ленты световые лучи должны быть примерно одинаковой высоты по вертикали и горизонтали.
Автомобили имеют регулировочный винт или болт на блоке фары для регулировки высоты фары, а некоторые также имеют винт для горизонтального наведения. На некоторых транспортных средствах также есть пузырьковый уровень, который помогает с регулировкой.
На некоторых автомобилях у вас может быть мало или совсем нет места для доступа к регуляторам без снятия таких деталей, как аккумулятор.Кроме того, чтобы получить точные показания, автомобиль должен стоять на действительно ровной поверхности, на дорожный просвет не должны влиять поврежденные детали подвески, спущенные шины или груз, а транспортное средство должно быть перпендикулярно поверхности, на которой вы находитесь. светит фарами.
Многие руководства для владельцев транспортных средств содержат мало или совсем не содержат указаний по наведению фар. В случае сомнений обратитесь в ремонтную мастерскую для проверки. Если на автомобиль по-прежнему распространяется основная гарантия, дилерский центр может бесплатно проверить цель фары и выровнять ее.
Чтобы наглядно увидеть все вышеперечисленное, посмотрите видео ниже.
Редакционный отдел Cars.com — это ваш источник новостей и обзоров автомобильной отрасли. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей. Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.
доля
Автор Рик Поупли десятилетиями освещал автомобильную промышленность и ведет еженедельное онлайн-радио-шоу на TalkZone.com. Написать РикуКак отрегулировать фары
Если вы когда-либо проклинали встречного водителя за то, что его фары ослепляли вас, или замечали, что ваши фары обычно освещают вершины придорожных деревьев, а не дорогу, велика вероятность, что вы имеете дело с смещенными фарами.
Правильная установка фар чрезвычайно важна для безопасности автомобиля. Правильно настроенные фары не только освещают дорогу, но и помогают освещать дорожные знаки и любых животных, которые могут выпрыгнуть на дорогу.Вождение с несовпадающими фарами опасно, и их следует отрегулировать как можно скорее.
К счастью, регулировка фар — довольно простое решение, с которым большинство людей может справиться на своей подъездной дорожке или в гараже. Тем не менее, новые автомобили с галогенными лампами или лампами высокой интенсивности следует отнести к профессионалу для надлежащей регулировки.
Часть 1 из 3: Причины необходимости регулировки фар
В большинстве случаев фары со временем просто выходят из строя. Фактически, большинство фар необходимо регулировать каждые несколько лет.Вот пара причин, по которым ваши фары могут быть направлены в небо:
Причина 1: слишком большой вес . Одна из наиболее частых причин, по которой фары не светят на дороге или слепят встречных водителей, связана с избыточным весом в багажнике или грузовом пространстве. Это подтолкнет заднюю часть автомобиля вниз настолько, чтобы приподнять переднюю часть вместе со световыми лучами.
- Если вы часто перевозите большие грузы, вы можете рассмотреть возможность применения воздушных ударов для выравнивания нагрузки, которые решат проблему.Стоимость будет варьироваться, но вам придется потратить несколько сотен долларов на амортизаторы и установку. Эти амортизаторы автоматически нагнетают больше жидкости в задние амортизаторы, чтобы поддерживать высоту дорожного просвета при отягощении автомобиля.
Причина 2: Изношены амортизаторы . Как и при транспортировке тяжелого груза, изношенные амортизаторы могут привести к тому, что фары будут направлены слишком высоко. По мере износа амортизаторы прогибаются, и если прогибаются задние амортизаторы, передняя часть автомобиля будет направлена выше обычного, отбрасывая фары.Хотя регулировка фар решит эту проблему, лучшим вариантом будет замена амортизаторов.
Причина 3: Автомобиль был сбит . Если кто-то ударит своим транспортным средством переднюю часть вашего автомобиля, возможно, фары вылетят из-за выравнивания, но не будет никаких видимых повреждений вашего автомобиля.
Часть 2 из 3: Проверка регулировки ваших фонарей
Проверить настройку фонарей довольно просто. Все, что вам нужно, это ровная поверхность, стена, на которую можно проецировать свет, рулетка, плотницкий уровень, отвертка и немного ленты.Вот пошаговые инструкции, как проверить, выровнены ли ваши огни.
Шаг 1: Подготовьте автомобиль . Чтобы убедиться, что автомобиль выровнен должным образом при регулировке фар, убедитесь, что все шины накачаны надлежащим образом, в автомобиле есть как минимум половина бака топлива и кто-то сидит на сиденье водителя. Это гарантирует, что автомобиль выровнен и будет отражать обычные условия движения при проведении измерений.
Шаг 2: Припаркуйте автомобиль .Найдите ровную ровную поверхность со стеной перед ней и припаркуйте автомобиль на расстоянии 10-25 футов от стены или ворот гаража, направив фонари на стену. Это расстояние является оптимальным, так как воссоздает обычные условия на дороге. Если у вас ровный подъезд, гаражные ворота должны работать нормально, в противном случае рассмотрите первый этаж парковочной рампы, поскольку он обычно плоский, темный и имеет стену.
Шаг 3: Выровняйте автомобиль . Несколько раз нажмите на все четыре угла автомобиля вверх и вниз, чтобы установить подвеску и убедиться, что амортизаторы расположены ровно.
Шаг 4: Измерьте свет . Используйте рулетку, чтобы измерить расстояние от фиксированной точки на каждой из фар до земли. Измерения должны быть в пределах полдюйма друг от друга. Это позволит убедиться, что подвеска не провисает с обеих сторон, что может нарушить измерения.
Шаг 5: Включите фары . Включите фары, но не используйте противотуманные фары или дальний свет. Используйте ленту, чтобы отметить как горизонтальные, так и вертикальные осевые линии лучей фар.
Шаг 6: Измерьте линии . Осевые линии не должны быть выше 3,5 футов над землей. Используйте уровень плотника, чтобы проверить ровность осевых линий каждой фары. Если линии не ровные, опустите высшую отметку до уровня более низкой.
Шаг 7: Создайте резервную копию автомобиля . Теперь автомобиль должен быть поставлен задним ходом, чтобы он находился ровно в 25 футах от стены. Это не должно быть оценено, используйте рулетку, чтобы автомобиль находился ровно в 25 футах.
- Хотя 25 футов является стандартом для большинства автомобилей, технические характеристики зависят от автопроизводителя, поэтому не забудьте проверить подробности в руководстве пользователя. Независимо от рекомендуемого расстояния точность является ключевым фактором, поэтому тщательно измерьте расстояние рулеткой.
Часть 3 из 3: Регулировка света
Пришло время внести коррективы, чтобы огни светили на дороге, где они и должны быть.
Шаг 1: Найдите регулировочные винты .Первое, что вам нужно сделать, это найти регулировочные винты на вашем автомобиле. Во многих случаях необходимо снять накладку с фары. Большинство регулировочных винтов расположены сверху и сбоку корпуса фонаря. Они должны быть четко обозначены.
Если вы не можете найти винты, обратитесь к руководству пользователя.
Следует отметить, что некоторые производители расположили регулировочные винты в моторном отсеке за корпусом фары.Может потребоваться снять аккумулятор или даже бачок охлаждающей жидкости, чтобы достать до винтов. В некоторых случаях работа профессионала может быть платной.
Шаг 2: Отрегулируйте фары индивидуально . Если возможно, наличие на сиденье водителя другого человека, который может включать и выключать свет, будет большим подспорьем. Фары следует регулировать по очереди. Положите тряпку или полотенце на стул перед источником света, который вы хотите заблокировать. Непосредственное закрытие светового блока может повредить пластиковую линзу — она может стать слишком горячей, если полностью заблокирована.
Шаг 3: Настройте вертикальное поле . Винт в верхней части корпуса фонаря должен быть повернут по часовой стрелке, чтобы поднять свет, и против часовой стрелки, чтобы опустить свет. Фару следует отрегулировать до тех пор, пока верхняя часть наиболее интенсивной части светового луча не будет попадать прямо на центр ленты на стене или чуть ниже ее.
Может быть довольно сложно определить середину наиболее интенсивной части луча, но в целом над линией должно быть очень мало всего луча.
Во время регулировки винтов необходимо выключить свет, а затем снова включить его, чтобы определить, была ли регулировка успешной или требуется дальнейшая регулировка.
Шаг 4: Настройте горизонтальное поле . Теперь нужно повернуть винт на боковой стороне корпуса фонаря, чтобы получить правильную регулировку вправо / влево. Отрегулируйте линзу так, чтобы наиболее интенсивная часть луча находилась справа от вертикальной линии.
Шаг 5. Ознакомьтесь с инструкциями производителя .При регулировке фар рекомендуется всегда сверяться с инструкциями производителя, поскольку могут быть очень точные спецификации, которым следует следовать. Это особенно верно в отношении более ярких фар на новых автомобилях.
Шаг 6: Проверьте свои результаты . Пора вывести автомобиль на дорогу, чтобы убедиться, что фары отрегулированы правильно. Этот шаг важен, потому что, если вы выполнили регулировку неправильно, фары могут еще больше не отрегулироваться.Проверяйте их на темной дороге, чтобы правильно оценить настройку. Если они по-прежнему не отрегулированы должным образом, повторяйте эти шаги, пока они не исправятся.
Если вам трудно правильно отрегулировать фары или вам просто неудобно выполнять такую работу на своем автомобиле, сертифицированный механик из YourMechanic будет рад приехать к вам домой или в офис, чтобы выполнить регулировку.
Как отрегулировать фары автомобиля: 9 шагов (с изображениями)
Об этой статье
Соавторы:
Мастер-механик
Соавтором этой статьи является Rocco Lovetere.Рокко Ловетере — главный механик в отделении ремонта мобильных автомобилей Rocco в Калифорнии, которым он владеет вместе со своей семьей. Он сертифицированный автомобильный техник ASE и работает в области ремонта автомобилей с 1999 года. Эта статья была просмотрена 1 077 706 раз.Соавторы: 22
Обновлено: 17 ноября 2020 г.
Просмотры: 1,077,706
Резюме статьиXЧтобы отрегулировать фары автомобиля, сначала припаркуйте автомобиль на ровной поверхности лицом к голой стене.Разгрузите что-нибудь тяжелое и убедитесь, что давление во всех 4 шинах правильное, чтобы ваша машина стояла ровно. Затем подтянитесь как можно ближе к голой стене и включите ближний свет. Отметьте место попадания света на стену, протянув куски ленты вертикально и горизонтально через центр каждого луча ближнего света. Затем приподнимите машину так, чтобы она находилась на расстоянии 25 футов (7 ½ метров) от стены. Для некоторых автомобилей потребуется большее или меньшее расстояние, поэтому обязательно обратитесь к руководству по эксплуатации вашего автомобиля. Заблокируйте одну из фар и посмотрите, где другой луч попадает в стену.Он должен находиться на уровне или ниже отмеченной вами горизонтальной линии ленты справа от вертикальной линии ленты. Если это не так, используйте регуляторы, расположенные на корпусе фары, для регулировки луча, пока он не попадет в нужное место на стене. Наконец, повторите с другой фарой. Всегда обращайтесь к руководству по эксплуатации вашего автомобиля, поскольку точные требования к наведению фар различны для каждого автомобиля. Чтобы узнать больше советов от нашего соавтора-механика, например, как определить уровень вашей машины, прежде чем начать, читайте дальше!
- Печать
- Отправить письмо от фаната авторам
Навесные фары: как добиться правильного выравнивания
]]]]>]]>Правильный Регулировка фар является необходимой мерой безопасности , потому что, если они не выровнены правильно, вы не получите полную видимость при движении ночью. Кроме того, неправильно отрегулированные фары не освещают дорогу прямо перед вами, заставляя глаза встречных водителей ослеплять, а не освещать дорогу. Итак, , нацеливающий фары в нужном направлении, необходим, если вы хотите обезопасить себя во время вождения.
Почему регулируется угол наклона фар?
Как отрегулировать фары? Простая причина — время. Фары не предназначены для вечной регулировки, и они выскальзывают еще быстрее, если их не регулировать каждые несколько лет. Однако есть пара других причин:
- Одна из частых причин неправильного прицеливания фар — перетаскивание лишнего веса в багажник или грузовое пространство. Он толкает заднюю часть вниз, в результате чего световые лучи наклоняются вверх. Вы можете использовать воздушные амортизаторы для выравнивания нагрузки, чтобы решить эту проблему.
- Изношенные амортизаторы также могут стать причиной наклона фар вверх. Вы можете решить проблему, заменив амортизаторы или повернув фары в правильном направлении.
- лобовое столкновение с другим автомобилем или чем-либо еще может нарушить регулировку фар.
Фото: Hella
Как определить неправильную корректировку заголовка?
Выровняйте машину . Чтобы определить неправильную регулировку фар, вы должны выровнять автомобиль, правильно накачав шины, оставив топливный бак хотя бы наполовину полным и посадив кого-нибудь на сиденье водителя.Теперь припаркуйте машину на ровной площадке лицом к стене. Расстояние между автомобилем и стеной должно составлять от 10 до 25 футов, при этом автомобильные фары должны быть направлены на стену. Убедитесь, что амортизаторы расположены ровно, несколько раз толкая все углы автомобиля вверх и вниз.
Измерить свет . Измерьте высоту между землей и фиксированной точкой на каждой из фар с помощью рулетки. Включите свет и используйте ленту, чтобы отметить горизонтальные и вертикальные осевые линии лучей фар.Осевые линии должны быть ровными. Если это не так, понизьте высшую точку до уровня более низкой.
Припаркуйте машину . Теперь припаркуйте машину ровно в 25 футах от стены.
Фотография предоставлена: Полное обслуживание транспортных средств
Как добиться правильного наведения фар?
- Найдите регулировочные винты на вашем автомобиле, которые находятся сверху и сбоку от корпуса фонаря. Отрегулируйте фары по очереди.
- Вы можете поднять или опустить фары, повернув винт в верхней части каждого фонаря по часовой стрелке и против часовой стрелки соответственно. Продолжайте поворачивать винт, пока самая яркая часть светового луча не попадет прямо на центр линии ленты на стене или чуть ниже него.
- Поверните винт сбоку для регулировки положения фар влево или вправо.
Пройдите тестовую поездку, чтобы узнать, правильно ли настроены прицельные фары . Вы можете повторять процесс, пока не сможете отрегулировать их в нужное положение.
Шаги по прицеливанию и регулировке фар
Регулировка фар — простая, но зачастую тривиальная задача, для решения которой требуется время. Будьте терпеливы, ведь все машины разные. Приложив немного практики и терпения, вы сможете научиться делать это за считанные минуты.
Как самому легко отрегулировать фары ? Начинайте выравнивание в сумерках или ночью. В некоторых автомобилях есть пузырчатый пузырек, например, плотницкий уровень, как часть настройки регулировки фар. Этот инструмент значительно упростит наведение фар — просто убедитесь, что ваша машина стоит полностью на уровне земли.
Этап подготовки: руководство и инструменты
Найдите в руководстве по эксплуатации вашего автомобиля расположение фары, чтобы найти винты для регулировки по вертикали и горизонтали. Обратите внимание, что существует 2 типа винтов: регулировочные винты и винты или крепежные детали, удерживающие фары на месте. Регулировочные винты должны иметь длинные валы; достаточной длины, чтобы охватить все вертикальные или горизонтальные края ведер фары.
Шаг 1. Расположение
Найдите ровную поверхность перед воротами или стеной гаража с пространством более 25 футов.Это потому, что при необходимости вы можете отступить от стены на более позднем этапе.
Шаг 2: Измерение и маркировка
Используйте измерительную ленту, отмерьте 25 футов от стены и отметьте с помощью ленты 25-футовую линию. Цветной или белый мел тоже подойдет.
Шаг 3: Подготовка автомобиля
Припаркуйте автомобиль вплотную к стене и включите фары при ближнем свете.
Шаг 4: Три знака
Сделайте три отдельные отметки, как показано ниже:
- Отметить, где на стене присутствуют горизонтальные осевые линии ближних балок
- Отметить вертикальную осевую линию каждой балки на стене
- Отметьте среднюю линию автомобиля на стене, потому что это поможет определить поперечное выравнивание позже.
Шаг 5: Снова назад
Двигайтесь назад по прямой так, чтобы передняя часть автомобиля находилась на ранее отмеченной 25-футовой линии.
Шаг 6: Размещение
Проверьте, находятся ли самые яркие пятна фар на два дюйма ниже и правее отмеченных горизонтальных и вертикальных осевых линий фар. Если это не так, поверните регулировочные винты по вертикали или горизонтали или оба регулировочных винта, насколько это необходимо, для правильной регулировки фар .
И молодцы! Вы должны хорошо понимать, как правильно регулировать фары.
Как отрегулировать фары автомобиля
Для безопасности вас и других участников дорожного движения важно, чтобы на наших автомобилях было рабочее освещение.Это включает в себя боковые и задние фонари, фары (дальний и ближний свет), указатели поворота, стоп-сигналы, задний фонарь номерного знака, фонари заднего хода, противотуманные фары (передние и задние), дневные ходовые огни (ДХО), дальнее движение. огни и аварийные огни.
Но как узнать, работают ли фары в машине и правильно ли установлены фары?
Как проверить исправность лампочек в автомобиле
Можно обнаружить разбитую лампочку из-за того, что свет не работает при включении или если вы заметили видимый разрыв нити накала, иногда из-за потемневшего стекла.В любом случае рекомендуется проверить лампы с помощью набора для проверки ламп.
Как проверить, работают ли ваши фары и задние фонари
Самый простой способ проверить, работают ли ваши фары, — это включить двигатель и оставить включенным ручной тормоз. Затем включите каждый свет и обойдите машину, чтобы визуально их проверить.
Как проверить регулировку фар
Все мы знаем, как раздражает — и потенциально опасно — быть ослепленным светом встречных фар.Но как проверить, не ослепляете ли вы других водителей фарами?
Проверить регулировку фар несложно, но вам понадобятся некоторые специальные инструменты: отвертка с крестообразным шлицем, малярная лента, спиртовой уровень, измерительная лента, ровная поверхность, темная стена или дверь гаража и 10 м свободного пространства. .
Хотя вы можете проверить в руководстве пользователя точное расстояние, необходимое для проверки регулировки положения фар (у разных производителей разные рекомендации), нет необходимости устанавливать стандартное расстояние, если вы измеряете правильно.Другими словами, центральная точка ваших фар должна быть на один сантиметр ниже на каждый метр вашего автомобиля, перемещаемого от начальной точки. Другими словами, если центральная точка ваших фар находится на расстоянии 40 см от земли, когда ваш автомобиль находится на расстоянии 50 см от стены, то центральная точка должна быть на расстоянии 35 см, когда ваш автомобиль находится на расстоянии 5,5 м от стены.
