Автор Денис Валентинович На чтение 4 мин
Содержание
- Распиновка на 3 провода
- На 3 провода
- На 4 провода
- На 5 проводов
- На 6 проводов
- Распиновка с подсветкой
Камеры заднего вида, устанавливаемые на легковых и грузовых машинах, отличаются разными способами подключения. Для присоединения этих аксессуаров к магнитоле или монитору применяются разные виды распиновок камеры заднего вида на 4 провода (а также на 3, 5 и 6 штырьков в разъеме).
Распиновка на 3 провода
Такой способ сейчас наиболее распространен. Трехпроводное подключение предусматривает подачу питания на модуль видеокамеры, а также снятие сигнала изображения и его подачу на устройство отображения. Также используются распиновки с большим числом контактов.
Это позволяет задействовать дополнительные возможности, например, инфракрасную подсветку для съемки в темноте и управление от выключателя заднего хода или реле.
В последнем случае можно подключить 2 камеры и управлять ими поочередно. Стоит учитывать, что роль третьего провода может играть экранная оболочка видеокабеля.

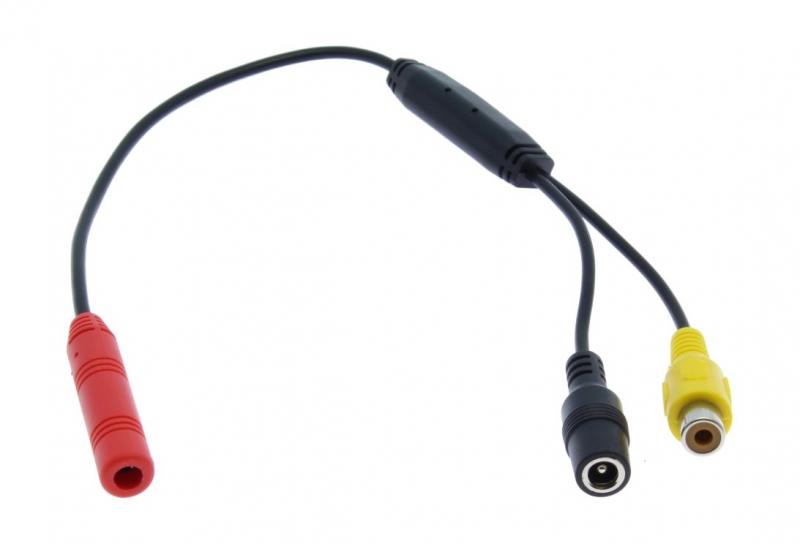

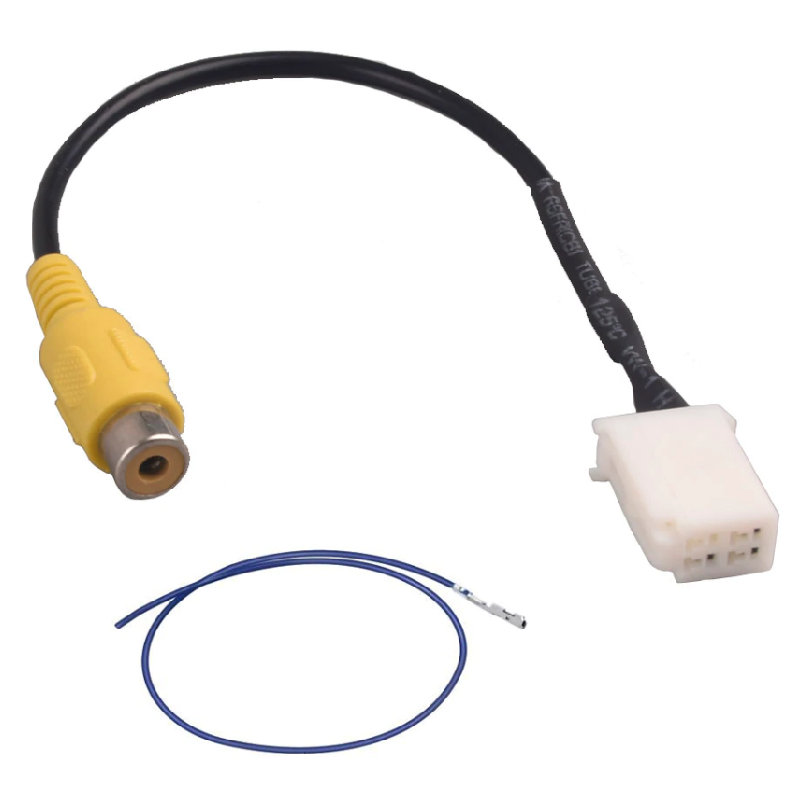

Автомобильные камеры могут оснащаться разными разъемами в зависимости от производителя. Наиболее распространенная комбинация — тюльпан для видеосигнала и стандартное гнездо для подачи питания. В шнур нередко встраивается стабилизатор напряжения. Производители китайских автомобильных медиакомплексов, рассчитанных на использование камеры вида для авто, комплектуют ее фирменными фишками. На них могут располагаться от 3 до 6 контактов. Роль минусового пина может играть наружная металлическая часть разъемов.
При использовании одинаковых фишек может применяться разная распиновка, когда провода одинакового назначения подсоединяются к разным штырькам. Перед покупкой камеры и монитора необходимо убедиться в том, что конфигурация разъемов совпадает. Иначе система может работать неправильно или выйти из строя.
На 3 провода
Первый провод — это выход композитного видеосигнала на монитор, расположенный в автозеркале или магнитоле.
По второму проводнику красного цвета подается питание от бортовой сети через стандартное гнездо типа РП-2, РП-4 или фирменный коннектор.
Для защиты от помех видеокабель помещается в экранную оплетку, которая соединяется с массой внутри видеоконтроллера и автомагнитолы.

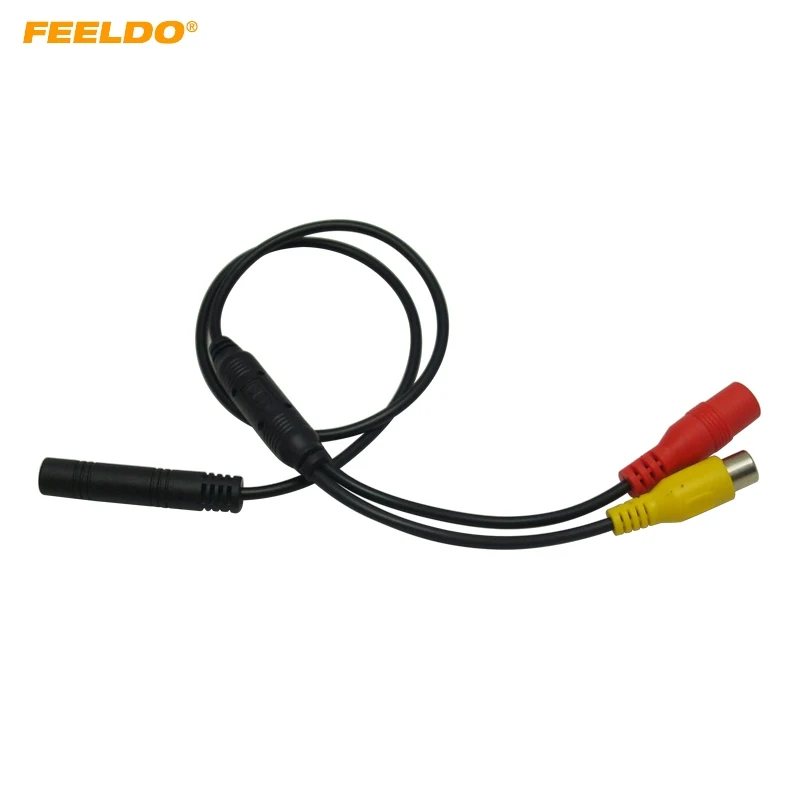

При распайке тюльпана сигнальный провод соединяется с центральным штырьком, а наружный проводник — с боковым контактом коннектора.

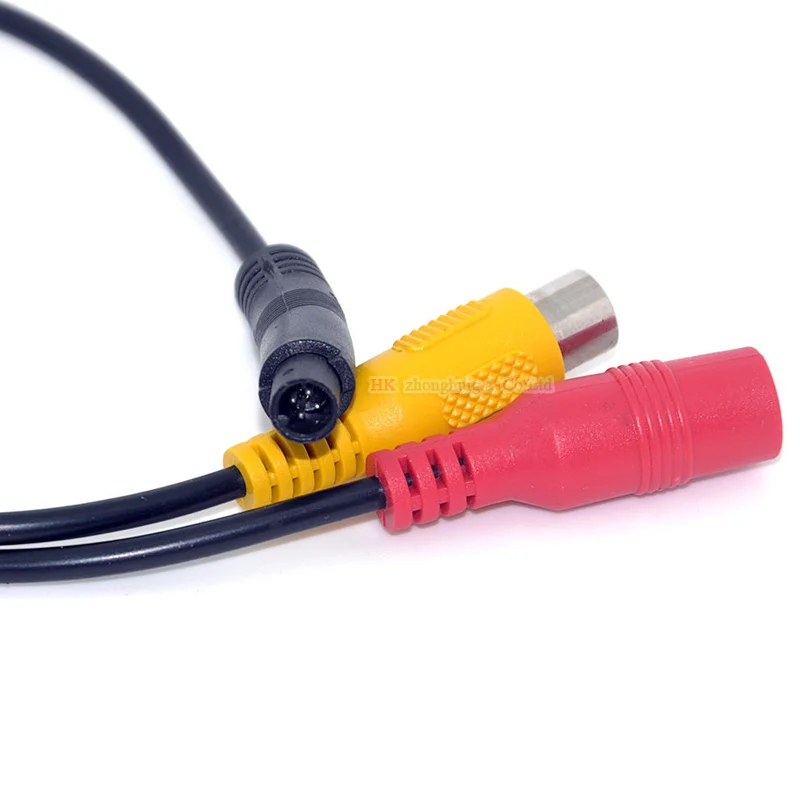

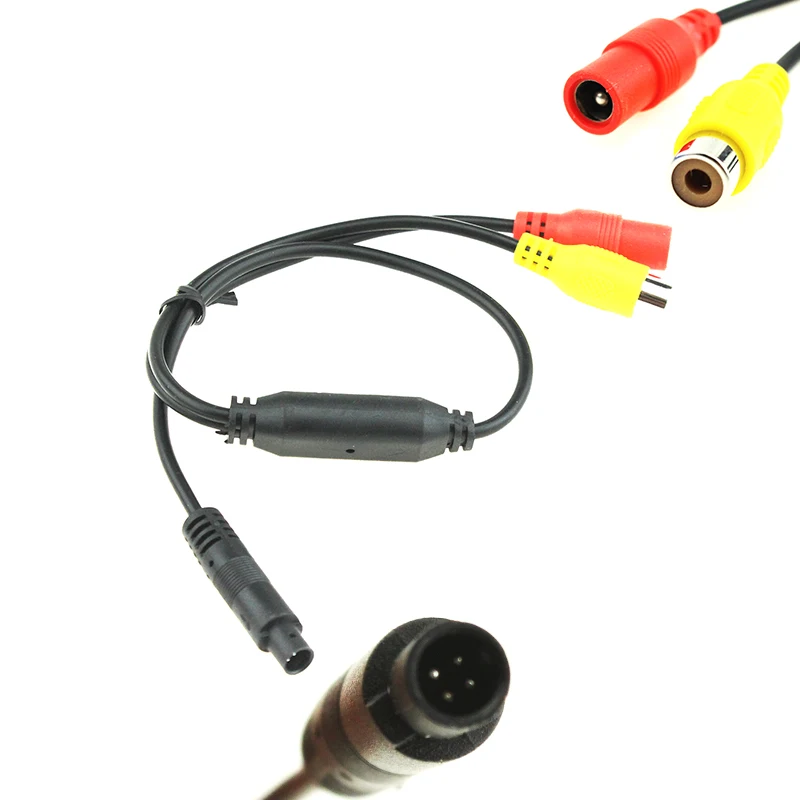

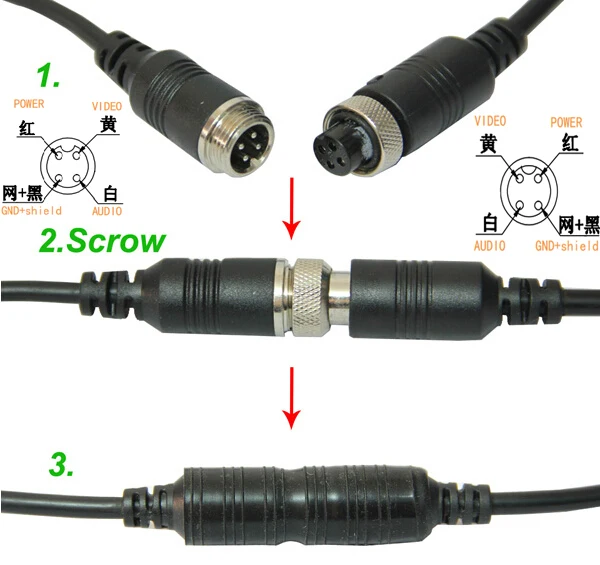

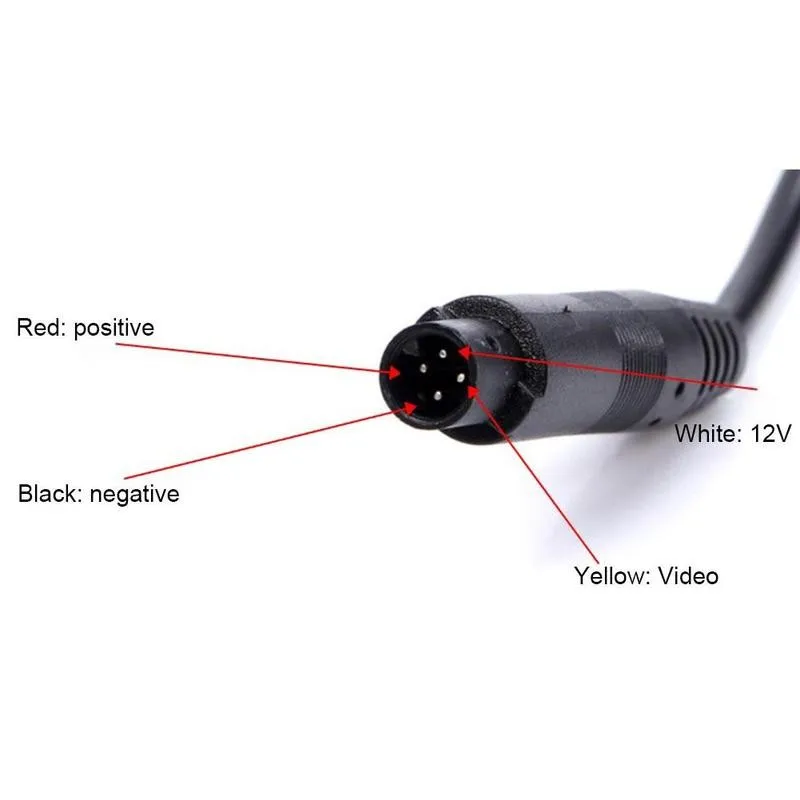

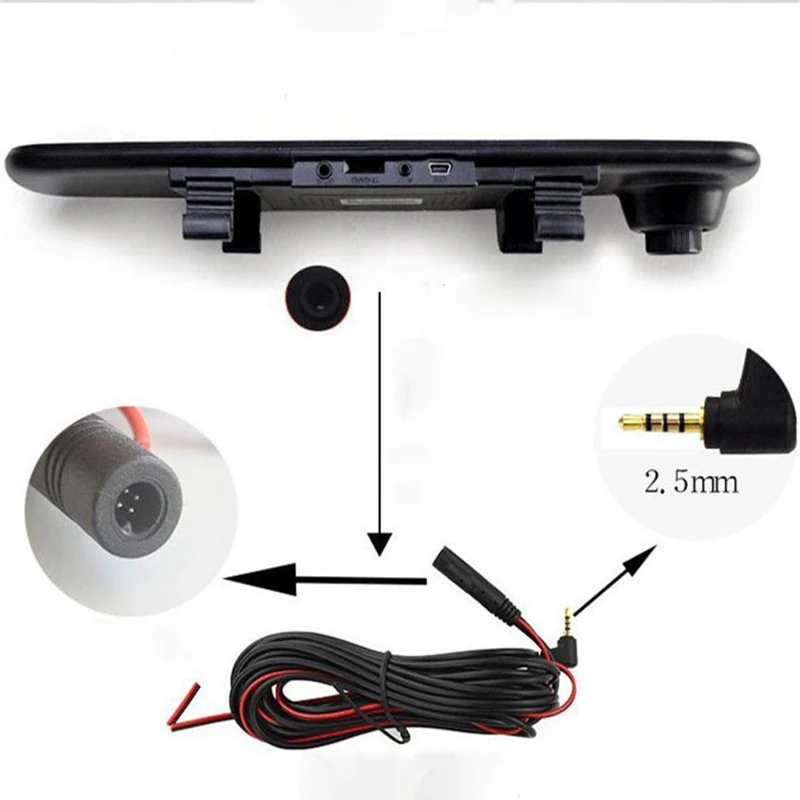

На 4 провода
Существуют 2 варианта распиновки автомобильной видеокамеры на 4 провода. В первом случае общий вывод видеосигнала и минус питания аппаратного обеспечения разнесены по отдельным клеммам. Это защищает от различных паразитных наводок и повышает надежность питания.

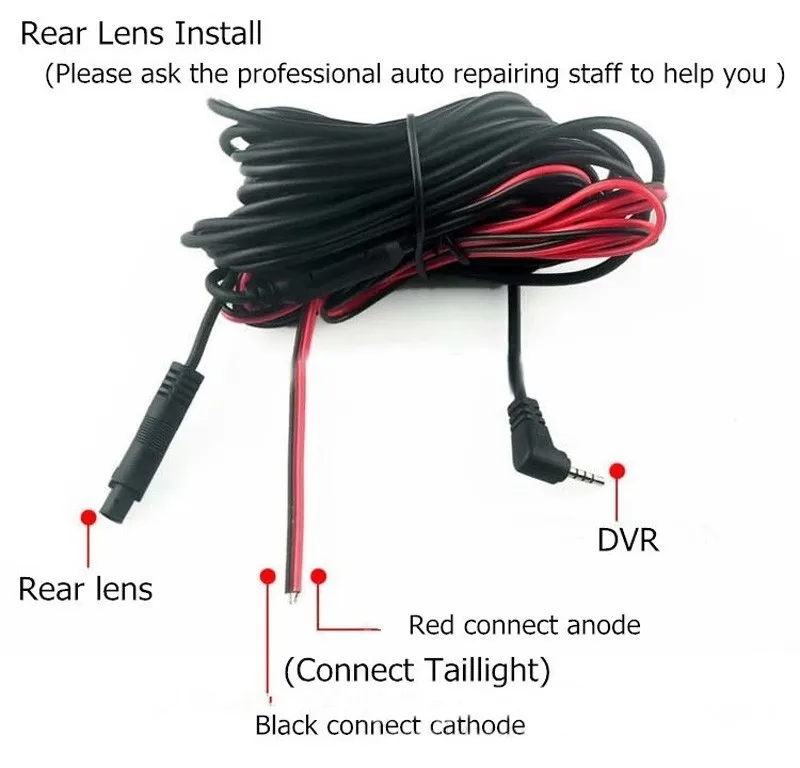

Другой вариант подключения видеокамеры с разъемом на 4 контакта предусматривает управление питанием с выключателя фонарей заднего хода. Благодаря этому камера выключается или работает в дежурном режиме, пока не будет включен задний ход, чтобы избежать бесполезного расхода энергии и быстрого выхода из строя аксессуара, нерассчитанного на продолжительный режим работы.
Питание на pin 4 в этом случае подается напрямую от аккумулятора, поскольку работа устройства управляется сигналом, подаваемым на 3 контакт.

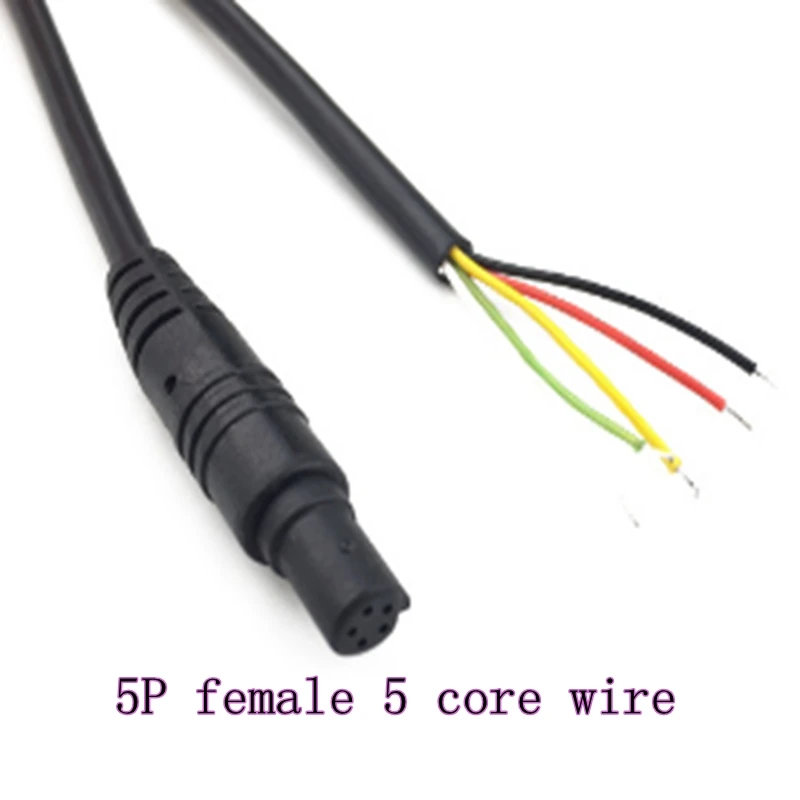

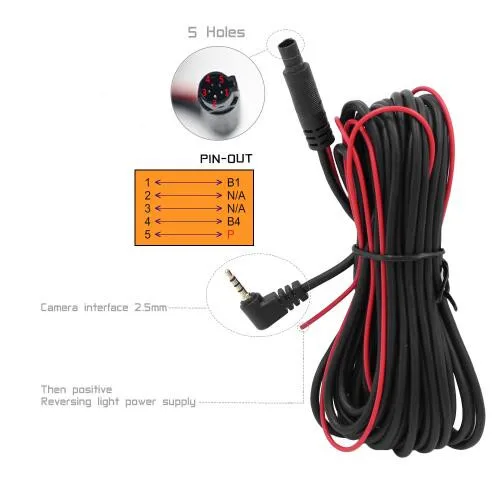

На 5 проводов
Распиновка на 5 пинов (контактов) применяется, если необходимо задействовать дополнительные возможности камеры. Один из распространенных вариантов распиновки на 5 контактов предусматривает наличие дополнительного активационного провода, подсоединяемого к автомобильному мультимедийному устройству или монитору. Эта конфигурация характерна для некоторых камер, произведенных в Китае.
На пятый контакт может подаваться напряжение для включения или отключения графической разметки в режиме парктроника, переключения режима зеркального отражения изображения и управления другими сервисными функциями.
Автомобильная магнитола должна их поддерживать.
На 6 проводов
Этот тип распиновки отличается тем, что все минусовые провода выведены отдельно от сигнальных по следующей схеме:
- Первый — это питание от фонарей заднего хода. Проводник имеет красный цвет.
- Второй желтого цвета используется для подачи видеосигнала.
- Третий — это экранная оболочка видеокабеля.
- Четвертый — это минус питания камеры.
- Пятый и шестой — это плюс и минус питания ИК-подсветки, соответственно. Они могут использоваться для реализации разных сервисных функций.
Распиновка с подсветкой
Задействование подсветки на видеокамере заднего вида для автомобиля возможно при использовании распиновки на 5 или 6 проводов. Они подключаются к лампам освещения номерного знака с соблюдением полярности. Плюсовой шнур подсветки нередко имеет белый цвет. Таким образом, инфракрасные светодиоды камеры заднего вида включаются и выключаются вместе с габаритными огнями.
