Блок проверки 7- и 13-контактных разъемов для прицепов
Вы здесь
Уже более 30 лет компания ERICH JAEGER разрабатывает электронные комплекты для установки на прицепах для автомобильной промышленности. В дополнение к компонентам и блокам управления для оригинального оборудования и установки на заводе ERICH JAEGER предлагает решения для модернизации и аксессуары для специализированных мастерских для всех типов автомобилей. Для поддержки автомастерских в ассортимент продукции компании также входит блок тестирования прицепов для 7- и 13-контактных разъемов для прицепов. Это позволяет легко проверять световые сигналы после установки комплектов жгутов проводов для работы с прицепом.
ТЕХНИЧЕСКАЯ Справка по испытательному устройству для прицепов
Видео по применению и обращению
ERICH JAEGER специализируется на дооснащении жгутов проводов для эксплуатации прицепов. Компания предлагает решения по быстрой установке и помощь с активацией.
С помощью испытательного стенда для прицепов ERICH JAEGER специализированные мастерские могут проверить правильность установки жгута проводов перед передачей автомобиля клиенту и, таким образом, обеспечить все функции системы освещения на прицепе.
Необходимое условие для различных систем
На практике обычно устанавливается 13-контактная розетка для прицепа в соответствии с ISO 11446 – это соответствует современному уровню техники и позволяет подключать современные прицепы. Однако более старые 7-контактные системы в соответствии с ISO 1724 также используются, когда речь идет об эксплуатации простых грузовых прицепов.
Системы предъявляют различные требования к тестеру прицепа: в то время как с 7-контактным электромонтажным комплектом тестируются только 6 различных функций освещения, 13-контактная система добавляет функцию фонаря заднего хода и две отдельные цепи питания.
Обе конфигурации можно быстро и легко протестировать с помощью компактного автомобильного испытательного стенда ERICH JAEGER.
- Снимите испытательный блок с полки мастерской и установите 13-контактное соединение с автомобилем через 5-метровый кабель
- Используйте прилагаемый адаптер с 7-контактной розеткой на автомобиле
- Включите нужную функцию освещения в автомобиле
- На контрольном блоке загорится соответствующая функция освещения, отмеченная символом, и лампа освещения прицепа
- При подключении непрерывной положительной линии зарядки загорается соответствующий светодиод на тестовом примере
- При подключении коммутируемой линии зарядки соответствующий светодиод загорается при включении зажигания
- Включите левый указатель поворота
Переведите переключатель «L» и проверьте соответствующее сообщение об ошибке на соответствие законодательным требованиям* проверки индикатора прицепа
Проведите ту же проверку для правой стороны 0004 Таким образом, управление испытательной установкой прицепа очень простое.
Для лучшего понимания ERICH JAEGER также предоставляет видео-инструкцию и инструкцию по эксплуатации.Скачать инструкцию к испытательной установке прицепа
*Законодательное требование
Функция поворотных огней на прицепе является единственной функцией, дисплей которой необходимо контролировать. В случае выхода из строя мигалки прицепа эта ошибка должна быть указана водителю транспортного средства, например, двойной частотой мигания контрольной лампочки мигалки в кабине.Прибор для проверки прицепа необходим для всех мастерских, предлагающих электрические монтажные комплекты для дооснащения тягово-сцепного устройства. Кроме того, покупка рекомендуется для небольших мастерских, которые выполняют ремонт проводки или розетки прицепа.
Прибор для проверки прицепов ERICH JAEGER быстро и надежно проверяет правильность функционирования электропроводки и электроники управления прицепом на тягаче.
Тестер прицепа не может сам исправить ошибку. Но он надежно отображает любую возможную ошибку и экономит драгоценное время при устранении неполадок.
Испытательный стенд имитирует полную электрическую систему прицепа. Нагрузки мощностью 21 Вт и 10 Вт соответствуют нагрузкам обычного освещения прицепа. Компания ERICH JAEGER намеренно отказалась от дополнительных, ненужных и дорогостоящих технологий, таких как радиопередача: надежное решение с 5-метровым кабелем обеспечивает простую проверку работоспособности, которую может выполнить только один человек. Кроме того, он сразу готов к использованию и прост в использовании.
Для сравнения, тестовые вилки меньшего размера для розеток прицепа, имеющиеся в продаже, не имитируют обычную нагрузку прицепа и, следовательно, не обеспечивают полный набор функций.
Таким образом, ERICH JAEGER предлагает прочное, надежное и в то же время недорогое сервисное решение для малых и крупных мастерских.
Номинальное напряжение: 12 В Контакт: 13-контактная вилка для 13-контактной автомобильной розетки по ISO 11446 Адаптер: 13P/7P-адаптер для 7-контактной автомобильной розетки по ISO 1724 Длина кабеля: 5 м Внешний размер в см: 39/15/31 ( Д/В/Ш) Вес: 3,25 кг Лампы: Лампа накаливания 21 Вт (тормозной свет, поворотник, фонарь заднего хода, противотуманный свет)
Все лампы заменяются по отдельности
Лампа накаливания 10 Вт (задний фонарь )- Автомобильный испытательный стенд в прочном кейсе с двойными стенками
- Кабель длиной 5 м с 13-контактным разъемом ERICH JAEGER
- Переходник с 13-контактного на 7-контактный разъем
- Самостоятельный -пояснение с пиктограммами на 25 языках
Вместе с испытательным блоком для имитации прицепа компания ERICH JAEGER предлагает надежный, компактный и недорогой сервисный инструмент для технического осмотра интерфейса прицепа.
Незаменимая вещь для всех профессиональных мастерских, занимающихся дооснащением тягово-сцепного устройства, а также для амбициозных отдыхающих, которые хотят перестраховаться.Для правильного представления и функционирования этой веб-страницы мы используем необходимые файлы cookie. Мы также используем сторонние технологии для оптимизации нашего сервиса. Принимая файлы cookie, вы соглашаетесь на использование этих технологий. Вы можете отозвать или изменить свое согласие в любое время с будущим эффектом. Больше информации
Основные файлы cookie
Аналитические файлы cookie
Выходные данные политика конфиденциальности Политика использования файлов cookie
Основные файлы cookie
Эти файлы cookie необходимы для правильной работы веб-сайта. Эти файлы cookie сохраняются автоматически при запросе веб-сайта или определенной функции, если только вы не отключили файлы cookie в настройках своего браузера.
Дополнительная информацияАналитические файлы cookie
Эти файлы cookie используются для отслеживания того, как вы взаимодействуете с нашим веб-сайтом, что помогает нам повышать производительность и адаптировать контент к вашим интересам. Для этого мы используем услуги сторонних поставщиков, которые получают информацию об использовании вами нашего веб-сайта и могут в своих целях также объединять ее с другими данными, которые они получили от вас и, возможно, из других источников. Дополнительная информация
Обновите свое местоположение, чтобы увидеть продукты, доступные в вашей стране.
Обновите свое местоположение, чтобы увидеть продукты, доступные в вашей стране.
Проводка фаркопа | Стандартная проводка для разъемов прицепа
Нужна помощь в выборе правильной проводки и модулей? Прочтите подробное руководство для покупателей ниже. Подробнее
Высококачественная проводка и модули фаркопа: что нужно знать
Буксировка чего-либо в профессиональных или личных целях требует удобной помощи высококачественных продуктов и аксессуаров, таких как багажник на крышу и фаркоп.
модули.Зачем нужны комплекты и модули для тягово-сцепного устройства
Комплект и модуль для тягово-сцепного устройства соединяют систему освещения и электрооборудования автомобиля с панелью освещения тягача. Таким образом, при торможении или индикации на вашем велосипедном держателе , караване или прицепе загорится правильный свет.
Таким образом, важно, чтобы вы доверяли свои комплекты проводки и модули профессионалам, которые не только умеют их настраивать, но и помогут вам найти правильный разъем для прицепа для вашего автомобиля.
В багажнике на крышу и фаркопе World мы предлагаем различные варианты проводки для разъемов прицепа и других. Разработанный одними из самых известных брендов в отрасли для широкого спектра применений, наш выбор гарантирует вам оптимальное качество, функциональность и соотношение цены и качества.
Выбор комплекта проводки и модулей
Для обеспечения абсолютно безопасной и функциональной системы электроники фаркопа вам потребуются правильный комплект и модуль.
Например, компьютер вашего автомобиля должен иметь правильный источник питания и ECU или электронный блок управления .Плоские или круглые разъемы также требуют тщательного рассмотрения в зависимости от конкретного типа разъема, установленного в вашем автомобиле. И если вам нужны аксессуары, которые могут подключаться и работать с вашими тормозными контроллерами, ваш комплект проводки должен быть аналогичным образом оборудован для этого.

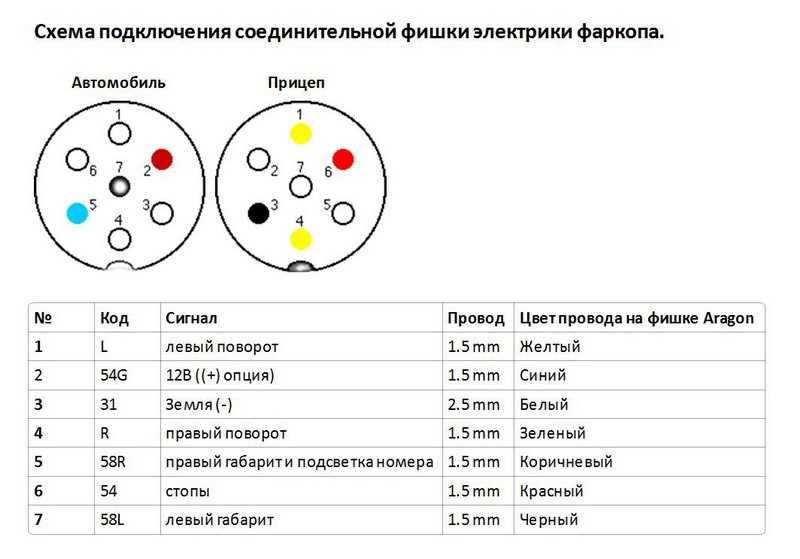

7-контактные комплекты против 13-контактных комплектов
Существует три основных типа электрических розеток фаркопа, из которых вы можете выбрать:
- Одинарный 7-контактный разъем. Единственная 7-контактная розетка , также называемая розеткой 12N или плоской вилкой, питает основные фары вашего автомобиля. К ним относятся противотуманные фары, стоп-сигналы, индикаторы и задние фонари.
- 12-контактный электрический. Двухштекерная система, двойная 7-контактная, имеет типичную розетку 12n и электрическую розетку 125. Это делает его более мощным, чем его более простая итерация, и вам это понадобится, если вам нужно включить больше, чем основные источники света. К ним относятся блок питания, аккумулятор, фонарь заднего хода и холодильник.
- 13-контактный электрический. 13-штырьковая электрическая розетка , самая совершенная розетка, выполняет все те же функции, что и двойная розетка, за исключением того, что в ней используется только одна вилка. Он также идеально подходит для съемных тягово-сцепных устройств с одинарными гнездами, поскольку его можно спрятать за бампером.
Специальный комплект или универсальный комплект
Еще одна вещь, которую следует учитывать при выборе комплектов проводки и модулей для фаркопа, — это выбор между специальным комплектом/встроенным комплектом проводки или универсальным комплектом.
Специализированный комплект, как следует из названия, соответствует конкретному автомобилю, чтобы разблокировать несколько функций, таких как:
- Тормозная система и электроника двигателя
- Ассистент смены полосы движения
- Подвеска
- Круиз-контроль
- Парковка и реверс камеры; и
- Охлаждение двигателя
Специальные комплекты также могут помочь сохранить гарантию на ваш автомобиль.
