Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.

Основные два правила которые нужно запомнить:

⚡куда правильно подключать измерительные щупы
⚡в какое положение устанавливать переключатель для замеров разных величин

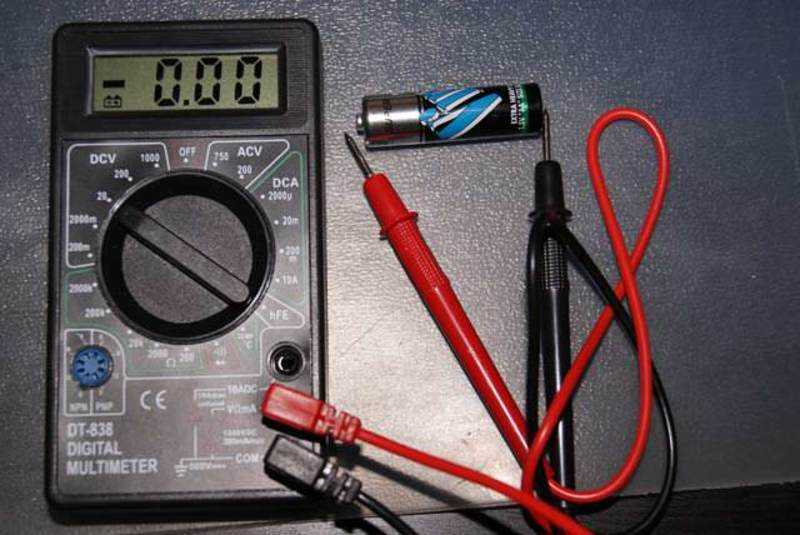

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
ACV — измерение переменного U
DCV — измерение постоянного U
DCA — измерение постоянного тока
Ω — замер сопротивления
hFE — замер характеристик транзисторов
значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор.

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

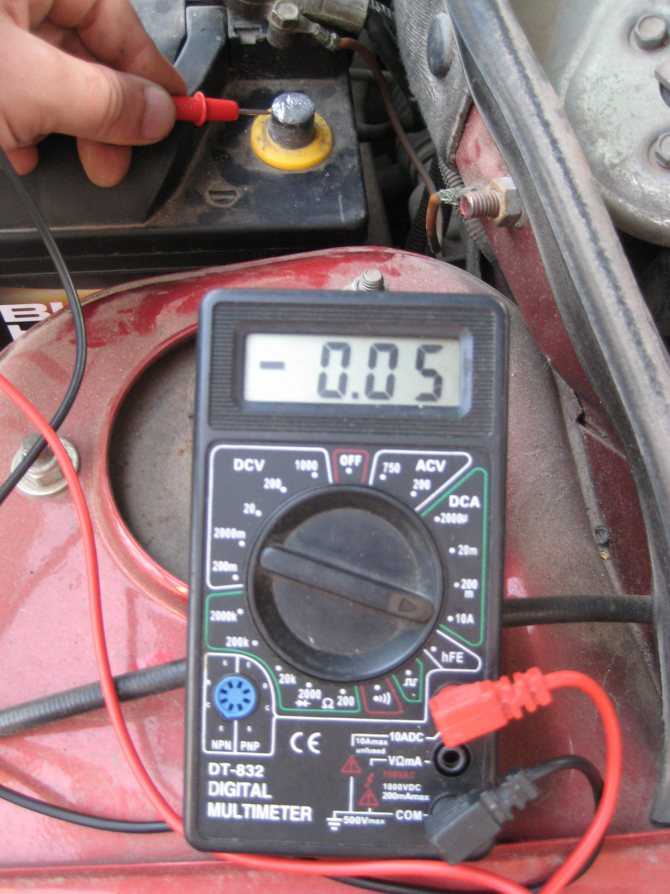

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл. током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя). Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Техника безопасности при работе с мультиметром

⚡не производите замеры во влажном помещении
⚡не переключайте пределы измерений в момент самих замеров
⚡не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
⚡используйте щупы с исправной изоляцией

Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра. И Вы сможете безопасно и продуктивно его использовать при ремонтных работах.

Всем привет! Думаю, многие автомобилисты и просто электрики согласятся, что наличие мультиметра очень помогает в повседневной жизни. Он может пригодиться в быту и при обслуживании или ремонте транспортного средства. Потому сегодня поговорим немного о том, как пользоваться мультиметром и делать это правильно.

Можете называть устройство тестером, мультиметром (МТМ) или цешкой. Хотя тестер и МТМ не совсем одно и то же. Но предлагаю не зацикливаться на обозначениях, а просто поговорить на актуальную тему.

С помощью таких устройств можно проверить параметры напряжения, работу электрического оборудования, сделать замеры тока и сопротивления. Вообще МТМ являются многофункциональными устройствами, и должны находиться в автомобиле каждого водителя.

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
ACV. Такое обозначение указывает на переменное напряжение;
Значок Ω означает тут сопротивление;
DCA является постоянным током;
Завершает все DCV или постоянное напряжение;
3 разъема с соответствующими указателями;
Непосредственно сам циферблат или электронное табло.

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

К таковым я бы отнес следующие модели:

DT830;
DT832;
DT838;
Ресанта DT 181;
Ресанта DT 182;
ДТ9205а;
Ермак;
Mastech и пр.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов , либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Инструкция по использованию

Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

В нашем материале будет рассмотрено измерение:

Чтобы все было более понятно, про каждую процедуру поведаю отдельно. Если вам есть чем дополнить эту инструкцию, обязательно пишите в комментариях.

Напряжение

Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

Последовательность ваших действий будет такая:

Переведите переключатель в соответствующее положение;
В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
Щупы МТМ идут в гнезда СОМ и VΩmA;
Теперь выставляйте подходящий примерный диапазон;
Если сомневаетесь, переводите в максимальное значение;
Когда на табло появится цифра, можно отрегулировать положение;
Если это сеть с постоянным напряжением, МТМ применяется так же;
Но во втором случае переключатель лучше поставить в положение 20 В;
Щупы к цепям следует подключать строго параллельно.

Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.

Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

Сила тока

Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
Сначала щуп лучше поставить туда, где токовое значение выше;
Если на табло увидите меньшее значение, можно переключиться;
При необходимости уменьшите диапазон измерения;
Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.

Сопротивление

Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.

Тут действуйте следующим образом:

Переключатель ставится в любое положение в зоне ;
Выбирается подходящий диапазон измерений;
Перед операцией отключается питание в сети обязательно;
Иначе тестер не покажет правильное значение;
Если видите цифру 1 на табло, либо значения Over и Ol, тогда следует выставить более высокий диапазон;
В противном случае произойдет перегрузка;
При появлении 0 тестер переводится в меньший диапазон.

Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без особых проблем сделать все необходимые процедуры по измерению сопротивлений.

Хорошая функция мультиметра, которая часто выручает при ремонте домашней бытовой техники. Я, к примеру, недавно починил жене утюг. И тестер оказался крайне полезным в этой работе.

Прозвонка

Я вам ничего не говорил о задней панели мультиметра. Хотя там находится еще несколько функций. Они в основном предназначены для радиотехников, которые профессионально занимаются своей работой. Для задач в домашних условиях или при ремонте авто они не понадобятся.

За исключением одного режима. Его называют режимом прозвонки. Предназначен он для поиска обрывов в электроцепи. Для этого цепь нужно прозвонить. Когда она замкнута, то есть обрыв отсутствует, тогда появляется звуковой сигнал. Если же обрыв есть, тогда звуков никаких не возникнет. Это означает, что вы нашли проблемный участок.

Для проверки нужно разместить два щупа с двух сторон прозваниваемой цепи. Это позволяет отыскать даже незначительный обрыв на протяженной электроцепи.

Но и тут есть важная особенность. Когда вы соберетесь прозванивать цепь, обязательно убедитесь, что электричество выключено. То есть сначала выключается автомат на распределительном щитке, а уже затем делается прозвонка. Так же и при ремонте автомобиля. Нужно выключить мотор и снять минусовую клемму с аккумулятора .

Чем смог, постарался помочь. С вас комментарии и вопросы. Дополнительно можете посмотреть наглядное видео.

Думаю, каждый при желании легко разберется в работе любого современного мультиметра цифрового типа. К тому же, производитель всегда прилагает подробную инструкцию к прибору. Потому работу с устройством всегда нужно начинать с изучения руководства по эксплуатации.

Спасибо всем вам за внимание! Подписывайтесь, оставляйте свои комментарии и задавайте актуальные вопросы!

(3 оценок, среднее: 5,00 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Если вы задались вопросом «Как пользоваться мультиметром?», то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике.

Итак, что такое мультиметр?

Мультиметр – это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра – это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p-n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые. Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831.

Основные функции цифрового мультиметра М-831 и назначения органов управления прибором

Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на котором и будут отображаться измеряемые нами величины.

Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.

Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.

1- выключение мультиметра.

2 – режим измерения значений переменного напряжения, имеет два диапазона измерений 200 и 600 вольт.

В других моделях мультиметров может применяться обозначение ACV – AC Voltage – (анг. Alternating Current Voltage) – переменное напряжение

3 -режим измерения значений постоянного тока в следующих диапазонах: 200 мкА, 2000 мкА, 20 мА, 200 мА.

В других моделях мультиметров может применяться обозначение DCA – (анг. Direct Current Amperage) – постоянный ток.

4 -режим измерения больших значений постоянного тока до 10 ампер.

5 – звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 Ом.

6 – проверка исправности диодов, показывает падение напряжения на p-n переходе диода.

7 – режим измерения значений сопротивления, имеет пять диапазонов: 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

8 -режим измерения значений постоянного напряжения, имеет пять диапазонов 200 мВ, 2000 мВ, 20 В, 200 В и 600 В.

В других моделях мультиметров может применяться обозначение DCV – DC Voltage – (анг. Direct Current Voltage) – постоянное напряжение.

В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения входящих в комплект шнуров со щупами.

– нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;

– среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 А ;

– верхнее гнездо для плюсового провода в режиме измерения тока до 10 А.

Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!

Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру – 6F22.

Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока на пределах до 200 мА.

Измерение мультиметром электрических величин

Итак, настало время узнать, как пользоваться мультиметром. Будем учиться измерять электрические величины на примере все того же мультиметра М-831. Еще раз напомню, что с помощью данного мультиметра можно измерить постоянное и переменное напряжение до 600 вольт, значения только постоянного тока до 10 ампер и значения электрического (активного) сопротивления до 2 мегаом.

Напомню, что для измерения напряжения на элементе (участке) электрической цепи прибор включается параллельно этому элементу (или участку цепи).

Для измерения тока в цепи прибор включается в разрыв измеряемой цепи (то есть последовательно с элементами цепи).

Как пользоваться мультиметром при измерении постоянного напряжения.

Теперь давайте я подробно, пошагово расскажу, как измерить постоянное напряжение нашим мультиметром.

Первое, что необходимо сделать, это выбрать род измеряемого напряжения и предел измерения. Для измерения постоянного напряжение мультиметр имеет целый диапазон значений постоянного напряжения, которые устанавливаются с помощью переключателя пределов.

Для установки предела измерения сначала определим приблизительно, какое значение напряжения мы хотим измерить. Тут надо действовать по обстановки, если измеряете, напряжение элементов питания (батареек, аккумуляторов), то ищите надписи на элементах, если измеряете, напряжение в различных электрических схемах, то думаю раз уж туда «полезли», значит, вы и так знаете, как пользоваться мултиметром!

Допустим нам необходимо измерить постоянное напряжение на аккумуляторе от какого-то электронного устройства (я возьму аккумулятор видеокамеры).

1. Изучаем внимательно надписи на аккумуляторе, видим, что напряжение АКБ равно 7,4 вольта.

2. Устанавливаем предел измерения больше этого напряжения, но желательно близкий к этому значению, тогда измерения будут точнее.

Для нашего примера предел измерения 20 вольт.

Все же при измерении напряжения, например в схемах, советую ставить предел больше напряжению питания схемы, дабы не привести прибор к выходу из строя.

3. Подключаем мультиметр к клеммам аккумулятора (или параллельно тому участку, где вы проводите измерение напряжения).

– щуп черного цвета один конец к гнезду COM мультиметра, другой к минусу измеряемого источника напряжения;

– щуп красного цвета к гнезду VΩmA и к плюсу измеряемого источника напряжения.

4. Снимаем значение постоянного напряжения с ЖК-индикатора.

Примечание: если вам не известно примерная величина измеряемого значения напряжения, то измерение необходимо начинать с установки самого большого предела, то есть для М-831 – 600 вольт, и последовательно приближаться к пределу наиболее близкому к измеряемому значению напряжения.

Как пользоваться мультиметром при измерении переменного напряжения.

Измерение переменного напряжения производится по такому же принципу, что и измерение постоянного напряжения.

Переключите прибор в режим измерения переменного напряжения, выбрав соответствующий предел измерения переменного напряжения.

Далее подключите щупы к источнику переменного напряжения и снимите показания с индикатора.

Как пользоваться мультиметром при измерении постоянного тока.

Напомню, что приборы 830-ой серии измеряют только значения постоянного тока, поэтому если вам необходимо измерить ток в цепи переменного тока, то ищите другой прибор.

Мультиметр для измерения тока подключается в разрыв измеряемой цепи.

Опять же, необходимо определиться с максимально возможным значением тока в измеряемой цепи.

Если значения тока будут меньше 200 мА, то выбираем соответствующий предел измерения, красный щуп подключаем к гнезду VΩmA и включаем мультиметр в разрыв цепи.

Для измерения тока в диапазоне 200 мА-10 А, красный щуп подключать в гнездо 10А .

Желательно мультиметр в режиме измерения тока подключать в цепь при снятом напряжении в цепи, причем на пределе 10А это является обязательной операции, так как при больших токах это совсем не безопасно.

И последний нюанс: в характеристиках приборов некоторых производителей не рекомендуется включать мультиметр для измерения тока на пределе 10 А более 15 секунд.

Как пользоваться мультиметром при измерении сопротивления.

Для измерения сопротивления с помощью мультиметра, последний необходимо переключить в один из пяти пределов измерения сопротивления.

Причем правила выбора предела измерения следующие:

1. Если вам заранее известно значение измеряемого сопротивления (например, в случае проверки резистора на предмет «исправен» или «неисправен»), то предел измерения выбирается больше значения измеряемого сопротивления, но как можно ближе к нему. Только в этом случае вы сведете к минимуму погрешность измерения сопротивления.

2. Если вам заранее не изсестно значение измеряемого сопротивления, то необходимо установить максимальный предел измерения (для М-831 это 2000 кОм) и изменяя пределы последовательно приближаться к измеряемому значению сопротивления.

Примечание: если на экране мультиметра отображается «1», то значение измеряемого сопротивления больше установленного предела измерения, в этом случае необходимо переключить предел в сторону его увеличения.

Для измерения сопротивления просто подключите щупы прибора к элементу, сопротивление которого вы хотите измерить и снимите показания с индикатора прибора.

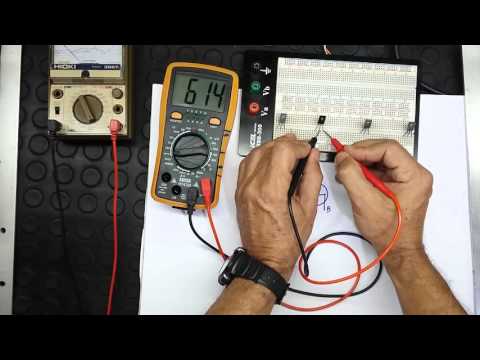

Посмотрите это видео и узнаете не только как измерять ток, напряжение и сопротивление, но и как прозванивать провода и проверять исправность диодов с помощью мультиметра!

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Как пользоваться мультиметром — РИНКОМ

Главная

Статьи

Как пользоваться мультиметром Как пользоваться мультиметром

23 сентября 2022

Гирин Кирилл

Мультиметр – это универсальный измерительный прибор, востребованный при диагностике электрических цепей и смежного оборудования. Устройство подходит для бытового и профессионального использования, позволяет выполнить прозвонку, определить напряжение, сопротивление и силу тока. Техника обладает множеством дополнительных функций, обеспечивающих качественное проведение монтажных и ремонтных работ.

В материале:

Знакомство с устройством
Особенности проведения замеров
Как проверить напряжение мультиметром?
Как проверить ток мультиметром?
Как измерить сопротивление мультиметром?
Прозвонка
Часто задаваемые вопросы
Как приобрести мультиметр?

Знакомство с устройством

Перед тем как пользоваться мультиметром, стоит изучить его элементы. В верхней части устройства расположен жидкокристаллический дисплей. На нем отображаются результаты измерений и режимы работы. Количество числовых элементов и обозначений зависит от модели.

Рис. 1 Дисплей мультиметра

В центре мультиметра расположен переключатель. Он позволяет выбрать режим работы и диапазон измерений. Для выключения прибора переключатель переводится в вертикальное положение.

Рис. 2 Переключатель функций

В нижнем правом углу находится разъем для проверки транзисторов, активируемый в режим hFE.

Рис. 3 Разъем для проверки транзисторов

Разъемы для подключения щупов присутствуют в нижней правой части прибора. В верхний устанавливается красный (положительный) щуп при измерениях в диапазоне до 10 А. Средний также предназначен для положительного щупа. Его используют при работе с любыми токами, кроме 10 А. В последнем разъеме размещается отрицательный (черный) щуп.

Рис. 4 Разъемы для подключения щупов

Чтобы подробнее узнать о том, как измерять мультиметром, необходимо познакомиться со всеми доступными режимами.

Обозначение	Расшифровка	ИзображениеDCV
DCV	Работа с постоянным напряжением
ACV	Работа с переменным напряжением
DCA	Работа с постоянным током
Ω	Работа с сопротивлением
Изображение диода	Работа в режиме прозвонки

Щупы, необходимые для проведения манипуляций, входят в комплект поставки. Они имеют заостренные концы и специальные разъемы для подключения к прибору.

Обратите внимание. Некоторые производители предлагают стрелочные мультиметры. Они обладают аналогичным функционалом, но измерения выполняются с использованием различных шкал

Рис. 5 Стрелочный мультиметр

Особенности проведения замеров

Посредством мультиметра измеряется широкий спектр параметров. Малые размеры и высокая мобильность позволяют с комфортом использовать устройство на высоте и в ограниченных пространствах.

Перед началом операций важно убедиться в исправности оборудования. В этом поможет пошаговая инструкция «Как проверить мультиметр».

Подключите щупы в средний и нижний разъем.
Включите режим «Прозвонка».
Сомкните токоведущие концы щупов.

Если прибор исправен, раздастся звуковой сигнал, а показатели на дисплее претерпят изменение. Устройства, не поддерживающие звуковую индикацию, просто изменяют числа на экране.

Рис. 6 Как проверить мультиметр на работоспособность

Как проверить напряжение мультиметром?

Знать, как проверить напряжение мультиметром, должен каждый мастер. Это одна из наиболее распространенных операций при использовании прибора.

Инструкция, как измерить напряжение мультиметром.

Выбрать подходящую функцию: переменное или постоянное напряжение. При работе с бытовой розеткой это ACV.
Установить диапазон измерений.
Подключить щупы в средний и нижний разъем.
Разместить контактные элементы щупов в отверстиях розетки.

Если все выполнено верно, на экране появится напряжение в сети.

Рис. 7 Как проверить розетку мультиметром

Допускается работа с мобильными источниками питания. Перед тем

как проверить батарейку мультиметром, необходимо переключиться в режим DCV.

Работа с мультиметром: Работа с мультиметром: от теории к практике

Щупы присоединяются к контактной группе, обозначенной «+» и «-». Как и в случае с розеткой, на экране появятся данные о вольтаже.

Рис. 8 Проверка батарейки мультиметром

Аналогичные рекомендации можно дать тем, кто не знает, как проверить аккумулятор мультиметром. Операция похожа на работу с батарейкой. После выбора режима DCV необходимо установить щупы на клеммы. Если выдаваемое значение меньше 11,5 В, батарея требует зарядки.

Рис. 9 Проверка аккумулятора мультиметром

Как проверить ток мультиметром?

Узнать, как проверить ток мультиметром, поможет пошаговая инструкция.

Выберите режим DCA при помощи регулятора.

Установите щупы в соответствующие разъемы. При этом важно помнить о 10-амперном диапазоне.
Последовательно подключите мультиметр к цепи.

Параллельное подключение устройства не позволит произвести замеры. При сборке тестовой цепи нужно проявить должную внимательность.

Рис. 10 Схема подключения амперметра при измерении силы тока

Как измерить сопротивление мультиметром?

Перед тем как измерить сопротивление мультиметром, необходимо выбрать подходящий режим — Ω, а также соответствующий диапазон. В дальнейшем стоит выполнить ряд действий:

отключить питание в цепи;
подключите щупы в нижний и средний разъем;
установите щупы на целевые участки цепи.

При измерении сопротивления на табло могут появиться значения OL, OVER или 1. Это свидетельствует о неправильном выборе диапазона измерений. Чтобы продолжить работу, необходимо сменить диапазон.

Рис. 11 Как проверить сопротивление мультиметром

Если Вы не знаете, как проверить ТЭН мультиметром, воспользуйтесь методикой измерения сопротивления. Для этого выберите соответствующий режим и подключите щупы к токоведущим частям элемента. Если сопротивление близко или равно 0, значит, ТЭН неисправен.

Рис. 12 Проверка ТЭНа мультиметром

Прозвонка

Узнать, как проверить провод мультиметром, а также как мультиметром найти разрыв цепи поможет обычная прозвонка.

Как с помощью мультиметра определить целостность кабеля: пошаговая инструкция.

Токоведущие щупы подключаются к соответствующим разъемам.
На мультиметре устанавливается режим «Прозвонка».
Щупы присоединяются к противоположным концам провода.

Если с кабелем все в порядке, раздастся соответствующий сигнал. При обрыве мультиметр не произведет каких-либо действий.

Рис. 13 Прозвонка при целом кабеле

Рис. 14 Прозвонка при разрыве цепи

Часто задаваемые вопросы

Как проверить катушку зажигания мультиметром?

Для проверки катушки зажигания необходимо перевести прибор в режим измерения сопротивления, после чего подключить щупы к контактам катушки. Показатель сопротивления в пределах 6 – 8 кОм свидетельствует об исправности узла.

Рис. 15 Проверка катушки зажигания мультиметром

Как проверить транзистор мультиметром?

Для проверки транзистора мультиметром необходимо:

выбрать режим проверки сопротивления;
установить красный щуп на центральный контакт, а черным поочередно коснуться остальных;
если прибор демонстрирует равномерное снижение показателей, значит, элемент исправен.

Также можно использовать соответствующий разъем для проверки транзисторов. Он повышает удобство процедуры, позволяет подключать контактные элементы в специальные пазы.

Рис. 16 Проверка транзистора мультиметром

Как проверить генератор мультиметром?

Проверочная процедура представлена многоуровневым процессом, требующим высокой слаженности действий от мастера. Для проведения работ необходимо.

Установить автомобиль в неподвижном положении. Обеспечить доступ к генератору.
Выбрать режим работы с напряжением, указав диапазон измерений.
Подключить щупы к соответствующим клеммам на АКБ. Надежно зафиксировать прибор.
Запустить двигатель автомобиля. После прогрева увеличить нагрузку на силовой агрегат.
Включить потребителей электроэнергии: фары, печку, магнитолу и т.д.
Ознакомиться с показателями мультиметра.

Если прибор выдает более 14 В на работающем двигателе и более 13,5 В при включенных потребителях, значит, генератор исправен. Более низкие значения свидетельствуют об износе щеток, повреждении генератора или проблемах в сети.

Как приобрести мультиметр?

Приобрести мультиметры поможет магазин «РИНКОМ». Мы предлагаем функциональную продукцию от ведущих производителей. Изделия соответствуют требованиям отраслевых нормативов, обладают значительным эксплуатационным ресурсом. Ознакомиться с полным спектром товаров поможет соответствующий раздел каталога.

Больше полезной информации

Полезные обзоры и статьи

Все статьи

20 июня 2022

Полировка металла

8 марта 2022

Полировка металла на производстве и в быту

2 декабря 2021

Разновидности и специфика использования штангенциркулей

27 августа 2019

Как пользоваться развертками

Все статьи

Подписывайтесь на нас

Присылаем скидки на инструмент и только полезную информацию!

Не нашли нужной позиции в каталоге?

Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!

Заказать

Мы используем файлы cookie. Они помогают улучшить ваше взаимодействие с сайтом.

Принимаю

устройство, азы работы с ним

Основы работы с мультиметром — практическое руководство для начинающего электронщика

Мультиметр – основной прибор радиолюбителя, большой помощник любого электронщика. Поэтому познакомимся с этим прибором получше и узнаем, как с ним работать.
В радиолюбительском творчестве часто требуется измерять напряжение, силу тока, сопротивление. Раньше для этого приходилось приобретать или даже конструировать самостоятельно несколько разных приборов: вольтметр, амперметр, омметр. Но сейчас в этом нет никакой необходимости: мультиметр – универсальный прибор, и может использоваться для измерения всех основных параметров простых самодельных конструкций.

В продаже можно встретить огромный ассортимент различных моделей мультиметров – от простых и недорогих до профессиональных, многофункциональных, имеющих повышенную точность и внушительную цену.

Здесь рассмотрим работу с самым простым и дешёвым приборчиком, который можно приобрести в радиомагазинах, на радиорынках, в гипермаркетах типа «Леруа Мерлен», «Оби» и т.п. Подобный прибор входит в состав набора юного электронщика NR02.

Приборы такого класса могут иметь несколько другой дизайн, разные режимы работы, но в целом работа с любым подобным мультиметром будет похожа.
Надёжность и точность измерения этого прибора, конечно, не потрясают воображение, но как первый прибор юного электронщика этот мультиметр – хороший вариант.
Если же увлечение электроникой перерастёт в хобби, всегда можно купить более серьёзный прибор: многофункциональный, надёжный, с повышенной точностью.

Включение-выключение прибора. Замена батареи.

Включение прибора осуществляется поворотом ручки переключения режимов в любое положение, отличное от «OFF». Для выключения мультиметра надо перевести ручку переключателя режимов в позицию «OFF».

Некоторые модели имеют функцию автоотключения питания: если прибором не пользуются более 10 минут, он автоматически выключится, что позволяет продлить ресурс батареи. Кстати, о батарее: мультиметр работает от батареи типа «Крона». При эпизодическом использовании прибора ресурса батареи должно хватить не менее чем на год. Если цифры на дисплее потеряют контрастность, или же прибор перестанет включаться вообще, батарею следует заменить. Для этого надо снять заднюю крышку прибора, удалить старую батарею и вставить новую.
Теперь рассмотрим работу с прибором и самые основные режимы измерения.

Измерение постоянного напряжения (режим «вольтметр»)

Измерим напряжение стандартной батареи типа «ААА». Её номинальное напряжение – около 1,5В. Но допустим, что мы не знаем этого.
Устанавливаем переключатель в положение «1000V» и касаемся щупами выводов батареи. На индикаторе отображается «001». Следовательно, напряжение батареи – около 1В, но в этом режиме оно измерено очень грубо – нам не хватает такой точности.

Переводим переключатель режимов в положение «20» и повторяем измерение.

В этом режиме напряжение измеряется с большей точностью, и из показаний на дисплее прибора мы видим, что напряжение батареи – 1,56В.

Переведём переключатель режимов в положение «2000m», что соответствует максимально измеряемому напряжению 2000 мВ (или 2В). Повторим измерения и получим ещё более точный результат – 1566 мВ или 1,566В. Пожалуй, такая точность даже избыточна.

А теперь переведём переключатель режимов в положение «200m». Максимальное напряжение, которое можно измерить в этом режиме – 0,2В. Мы же подадим на щупы прибора почти в 8 раз более высокое напряжение – 1,5В. Вообще, делать это не очень корректно – можно испортить прибор. Как правило, встроенная защита мультиметра способна справиться с такими «злоупотреблениями», хотя проверять это часто не рекомендуется.

Касаемся щупами выводов батареи и видим на дисплее символ «1» — индикатор перегрузки. Это вполне естественно – ведь измеряемое напряжение гораздо выше предельных для этого диапазона 0,2В.

Итак, запомним главное правило: при измерении неизвестного напряжения обязательно установите переключатель режимов работы на самый высокий поддиапазон (в данном случае – 1000В). Затем, поняв примерную величину измеряемого напряжения, можно перевести переключатель режимов в оптимальное положение.

Прибор имеет встроенную защиту от перегрузки. Скажем, если подать на щупы прибора, включенного в режим «200m» напряжение величиной 2В, ничего страшного не случится: прибор просто покажет на дисплее символ перегрузки «1». Но если подать на щупы прибора, включенного в этот поддиапазон измерения, напряжение 200 В – он может выйти из строя.
Кроме того, при измерении напряжений выше 40В не нужно касаться оголённых проводов руками – это может быть опасно для жизни!

Есть ещё одна тонкость. Во всех предыдущих экспериментах мы соблюдали полярность измерения напряжения: красный щуп прибора подключали к выводу «+» батареи, а чёрный – к выводу «-». Но если перепутать местами щупы – ничего страшного не случится, прибор будет корректно измерять напряжение – это штатный режим работы. Только на дисплее будет отображаться знак «-», указывающий на то, что полярность подключения щупов к источнику напряжения неправильная.

Измерение сопротивлений (режим «омметр»)

Подключаем к щупам прибора резистор неизвестного номинала. Ручкой переключателя режимов устанавливаем наиболее оптимальный диапазон измерения – для данного резистора это диапазон «20к». На дисплее отображается измеренное сопротивление – 2,37 кОм.

Если мы проведём измерение этого же сопротивления в положении ручки переключателя режимов «2000k», то увидим на дисплее показания «002» и сделаем вывод о том, что сопротивление резистора – около 2 кОм. Но такая точность нас совершенно не устраивает — надо выбрать более оптимальный диапазон измерения.

Если же мы проведём измерение в положении ручки переключателя режимов «2000» (2000 Ом или 2 кОм), то увидим на дисплее символ «1», показывающий, что измеряемое сопротивление выше предела измерений.

Таким образом, при измерении сопротивления главное – выбрать оптимальный диапазон измерения. Правда, в отличие от измерения напряжения, при работе в режиме «омметр» ошибка в выборе диапазона не может вывести прибор из строя.

Попробуем определить номинал резистора альтернативным способом – по его цветовому коду. На корпус резистора нанесены цветовые полосы: красная, жёлтая, красная, золотистая. Из справочных таблиц находим, что номинальное сопротивление данного резистора – 2,4 кОм, а точность – 5%. Это значит, что реальное сопротивление резистора может лежать в пределах 2,28… 2,52 кОм, что вполне соответствует величине, полученной в результате наших измерений.

Измерение силы тока (режим «амперметр»).

Ток всегда измеряется в разрыве цепи. Например, совершенно недопустимо измерять ток, подключив щупы прибора непосредственно к источнику напряжения (например, батарейке).

Соберём простейшую цепь из батарейки и резистора. Измерим ток в этой цепи: 0.66 мА. Как и всегда при работе с мультиметром, главное – выбрать правильный диапазон измерения.

Как и в случае с измерением напряжения, нужно начинать измерение силы тока с самого большого поддиапазона – в данном случае «200m» — 200 мА. (Этот прибор может измерять ток до 10А, для чего нужно переключить красную клемму щупа в самое верхнее гнездо прибора. Но начинающему электронщику работать с такими большими токами, скорее всего, не придётся, поэтому подробно об этом режиме здесь не рассказывается).

Важно помнить вот о чём: включив прибор на диапазон измерения тока, например, на 2000 мкА (2 мА) и пустив через прибор ток в несколько сотен миллиампер, можно испортить прибор. В некоторых случаях перегорает встроенный в прибор предохранитель, и можно легко отделаться, заменив его. Но часто выходят из строя и другие компоненты прибора, и его ремонт становится трудным и нерациональным.

Теперь попробуем рассчитать силу тока в этой цепи теоретически. Из предыдущих опытов мы знаем напряжение батареи (1.566В) и сопротивление резистора (2370 Ом). Согласно закону Ома: Ток = Напряжение/Сопротивление = 1.566/2370 = 0.66 мА.

Всё как в аптеке: закон Ома работает, и наш прибор – тоже.

Итак, мы познакомились с мультиметром, верным помощником каждого радиолюбителя. Измерение постоянного напряжения, сопротивления и силы тока – это 95% режимов, которые нужны начинающему электронщику.

Работа с прибором в других режимах (измерение переменного напряжения, частоты, параметров транзисторов и диодов) будет рассмотрена отдельно.

Как работает аналоговый мультиметр » Electronics Notes

Аналоговый мультиметр основан на использовании измерителя с подвижной катушкой, к которому добавлены резисторы и параллельные резисторы, что позволяет измерителю измерять широкий диапазон значений как напряжения, так и тока.

Учебное пособие по мультиметру Включает:
Основы работы с измерительным прибором Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр цифровой мультиметр Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Проверка диодов и транзисторов Поиск неисправностей транзисторных цепей

Аналоговые мультиметры широко используются сегодня, хотя цифровые мультиметры гораздо более доступны.

Чтобы получить максимальную отдачу от аналогового измерительного прибора, как и любого другого измерительного прибора, необходимо хорошо понимать, как он работает.

Эти аналоговые измерительные приборы основаны на использовании расходомера с подвижной катушкой. Чтобы обеспечить разнообразие диапазонов испытаний, необходимых для испытательного прибора, добавляются дополнительные прецизионные резисторы либо последовательно, либо параллельно в соответствии с требованием измерения напряжения тока. Для измерения сопротивления необходима немного другая конфигурация.

Вид спереди недорогого аналогового мультиметра

Измеритель с подвижной катушкой

Измеритель с подвижной катушкой лежит в основе аналоговых мультиметров, а также множества других элементов аналогового контрольно-измерительного оборудования.

Существует несколько типов электрических счетчиков, но наиболее подходящим для тестирования счетчиков и многих других типов контрольно-измерительного оборудования является счетчик с подвижной катушкой.

Электрические счетчики используют тот факт, что ток, протекающий по проводу или катушке, создает магнитное поле. Это поле можно использовать для отклонения стрелки измерителя таким образом, чтобы размер тока указывался степенью отклонения.

Концепция расходомера с подвижной катушкой

Как следует из названия, расходомер с подвижной катушкой использует легкую катушку, которая поворачивается и крепится к стрелке счетчика. Он удерживается в магнитном поле, обеспечиваемом неподвижным магнитом. Когда ток течет через катушку, создается магнитное поле, которое взаимодействует с полем неподвижного магнита, и на катушку действует сила, так что она поворачивается и перемещает стрелку счетчика, прикрепленную к катушке.

Волосяная пружина также прикреплена к подвижной катушке, так что отклонение сдерживается и, следовательно, отклонение пропорционально силе, создаваемой катушкой, и, следовательно, протекающему току.

Таким образом, можно увидеть, что счетчик с подвижной катушкой измеряет уровень тока, протекающего в цепи. Изменяя количество витков катушки, магнитную силу и другие параметры, можно изменить ее диапазон. Они также могут измерять только постоянный ток.

Типовой измеритель с подвижной катушкой, который используется во многих видах оборудования

В принципе, идея проста, но на самом деле измеритель является относительно точным изделием, хотя, поскольку они массово производятся для многих контрольно-измерительных приборов, а также многих других электронных гаджетов и оборудования, счетчики с подвижной катушкой могут быть изготовлены относительно легко и дешево.

Следует отметить, что большинство счетчиков с подвижной катушкой имеют небольшой регулировочный винт, прикрепленный к пружине, чтобы счетчик можно было обнулить, когда ток не течет. Изменения положения измерителя могут изменить баланс системы, а это означает, что он может неправильно установиться на нуле, когда ток не течет. Регулятор взаимодействует со спиральной пружиной для правильной установки положения.

Измерители с подвижной катушкой обычно указываются с точки зрения тока, необходимого для получения полного отклонения шкалы, FSD и сопротивления катушки.

Расширение диапазона счетчика для измерения тока

Хотя счетчик с подвижной катушкой очень хорош, сам по себе он может измерять только ток, а также один диапазон тока.

Чтобы быть полезным при измерении нескольких диапазонов тока, напряжения, сопротивления и даже переменного тока и напряжения, необходимы дополнительные компоненты.

Обычно в цепи используются высокоточные резисторы, позволяющие измерителю выполнять различные измерения.

Резисторы серии

и шунтирующие резисторы используются для измерения напряжения и тока, в то время как для сопротивления требуется другая конфигурация схемы. Чтобы понять работу аналогового счетчика, объясняются диапазоны напряжения и тока, а также подробно описывается концепция дополнительных резисторов.

Диапазоны измерения тока в аналоговом мультиметре

Для расширения токовых диапазонов базового аналогового счетчика параллельно счетчику устанавливается резистор. Таким образом, шунтирующий резистор потребляет ток, и при том же общем токе, протекающем через счетчик, больший ток может протекать через общую цепь.

Шунтирующий резистор потребляет ток пропорционально сопротивлению. Это означает, что при заданном уровне тока, протекающего через комбинацию измерителя и шунта, показания счетчика будут меньше. Например, если счетчик на 1 мА имеет шунтирующий резистор, равный одной девятой сопротивления счетчика, одна часть будет течь через счетчик, а девять — через шунт. Это означает, что общая цепь будет потреблять 10 мА, когда счетчик показывает 1 мА.

Это основа работы шунтов в аналоговом мультиметре.

Токовый шунт, используемый со счетчиком с подвижной катушкой

В качестве более конкретного примера можно привести расходомер с подвижной катушкой, который имеет полное отклонение шкалы 50 мкА и сопротивление 2 кОм. Для FSD на 1 мА через шунтирующий резистор должно протекать 0,95 мА при одинаковом напряжении на шунтирующем резисторе и самом измерителе. Следовательно, сопротивление шунтирующего резистора должно быть: 5/95 x 2 кОм = 105,3 Ом.

Подключая различные шунтирующие резисторы с разными значениями, можно позволить измерителю считывать различные диапазоны.

Внутренняя схема для определения допустимого тока аналогового мультиметра

В схеме, показанной ниже, шунтирующие резисторы обозначены как Rs1 — Rs4, каждый из которых рассчитан на обеспечение требуемого шунтирующего сопротивления для различных диапазонов. Резистор R включен в схему, так как он обеспечивает уровень подстройки на этапе изготовления для обеспечения требуемого сопротивления измерителя. Поскольку сопротивление измерителя может варьироваться от одного измерителя с подвижной катушкой к другому, этот электронный компонент при необходимости добавляет небольшой уровень регулировки.

Переменный ток

Ввиду того, что ток должен быть выпрямлен, чтобы измеритель мог реагировать, диапазоны переменного тока обычно не включаются, особенно в бюджетных аналоговых мультиметрах.

Некоторые высококачественные мультиметры, такие как AVO, использовали трансформатор тока для измерения тока, а затем этот сигнал выпрямлялся.

Более современные аналоговые мультиметры могут использовать другие электронные схемы для исправления формы волны и последующего управления измерителем, но для этого потребуется подача питания на схему для этого измерения.

Измерения напряжения:

Аналогичный подход можно использовать для превращения счетчика с подвижной катушкой в испытательный прибор для измерения напряжения.

Идея вращается вокруг закона Ома. Зная общее сопротивление и используя ток, протекающий в измерителе с подвижной катушкой, можно рассчитать напряжение, необходимое для протекания этого тока, и, следовательно, откалибровать измеритель с точки зрения напряжения.

Измеритель с подвижной катушкой сам по себе имеет определенное сопротивление, и хотя этот измеритель может использоваться сам по себе, в действительности напряжения, которые он может измерять, очень малы из-за чувствительности измерителя. Обычно внешние резисторы используются последовательно с измерителем с подвижной катушкой, чтобы обеспечить используемые диапазоны.

Измерение напряжения с помощью измерителя с подвижной катушкой

Рассчитать значение резистора несложно. Зная сопротивление измерителя с подвижной катушкой и его отклонение на полную шкалу, можно использовать закон Ома для расчета требуемых значений.

Например, возьмем счетчик с подвижной катушкой с FSD 50 мкА и сопротивлением катушки 2 кОм. Для напряжения 10 вольт, чтобы обеспечить протекание 50 мкА, общее сопротивление должно быть V/I = R или 10/(50 x 1 ^-6) = 200 кОм. Таким образом, требуемый последовательный резистор составляет 200 кОм — 2 кОм, т.е. 198 кОм.

Для измерения напряжения также обычно используется несколько диапазонов. Также обычно дополнительные резисторы размещают последовательно, так что общее допустимое напряжение создается на нескольких резисторах, как показано на рисунке.

Внутренняя схема для измерения напряжения аналоговым мультиметром

Измерение напряжения переменного тока

Хотя многие измерения напряжения постоянного тока будут выполняться с помощью тестового мультиметра, одной из ключевых областей измерительных возможностей будет измерение значений напряжения переменного тока.

Для этого базовые возможности измерения напряжения постоянного тока изменены за счет добавления выпрямителя.

Внутренняя схема аналогового мультиметра для измерения напряжения переменного тока

Резистор R5 выбран таким образом, чтобы он позволял измерителю отображать среднее значение напряжения формы волны переменного тока, но откалиброванное по среднеквадратичному значению. Это дает хорошее приближение для синусоидального сигнала, но для других могут быть большие ошибки. Для измерения истинного среднеквадратичного значения напряжения требуется значительно более сложная схема, и вряд ли она будет доступна в аналоговом мультиметре. Некоторые высококачественные цифровые мультиметры имеют эту возможность.

Также можно обнаружить, что существует отдельная шкала для диапазонов низкого напряжения переменного тока. Это происходит из-за прямого напряжения «включения», необходимого для диодов, что делает нижнюю часть шкалы нелинейной. Для более высоких диапазонов напряжения, обычно с отклонением полной шкалы выше 10 В, применимы стандартные шкалы.

Сопротивление

То, как аналоговые мультиметры работают для измерения сопротивления, немного отличается от тока и напряжения, потому что требуется батарея вместе с несколькими дополнительными резисторами.

Чтобы обеспечить возможность измерения сопротивления, необходима батарея для подачи тока через проверяемый внешний резистор. Величина протекающего тока указывает на сопротивление.

При измерении сопротивления с помощью аналогового мультиметра обнаруживается, что показания высокого сопротивления находятся в левой части измерителя, т.е. при протекании меньшего тока, а низкие значения сопротивления отображаются в правой части измерителя. метровая шкала, потому что течет более высокий ток. Поначалу это может немного сбивать с толку, но к этому быстро привыкаешь.

Как работает измерение сопротивления аналоговым мультиметром

При измерении сопротивления аналоговым мультиметром или аналоговым измерителем VOA сначала необходимо обнулить измеритель. Это необходимо для калибровки любых изменений напряжения батареи. Этого можно добиться, просто отсортировав два аналоговых щупа мультиметра и отрегулировав регулятор, обычно помеченный как «ноль», на нулевое сопротивление. Как только это будет достигнуто, прибор можно будет использовать точно.

Еще один момент, который следует отметить, это то, что отрицательная клемма аналогового мультиметра соединена с положительной клеммой, т. е. полярность на клеммах противоположна ожидаемой. Для большинства измерений это не имеет никакого значения, хотя для некоторых измерений полупроводников это имеет значение.

Можно видеть, что, добавляя шунтирующие и последовательные резисторы, а также сеть резисторов и батарею для сопротивления, можно обеспечить значительные дополнительные возможности для базового аналогового счетчика с подвижной катушкой.

Допуски компонентов аналогового мультиметра

Важно использовать резисторы с малым допуском для последовательных и шунтирующих резисторов, используемых в аналоговых мультиметрах. Любые ошибки в значениях этих резисторов отразятся на точности измерения.

Ввиду этого большинство резисторов, используемых в аналоговых мультиметрах, имеют сопротивление 1% или лучше. Некоторые могут быть даже гораздо более точными, чем это.

Также стоит помнить, что сопротивление самого счетчика должно быть известно очень точно, так как оно также повлияет на показания.

Во многих недорогих аналоговых мультиметрах общая точность может составлять только ±1%, а для этого допустимые отклонения резисторов могут составлять только ±0,5% или даже ±1%. В более качественных контрольно-измерительных приборах уровни точности намного ниже, и, соответственно, допуск резистора в некоторых случаях может достигать ±0,1%.

Часто резисторы могут быть намотаны проволокой для обеспечения более высокой стабильности, особенно в диапазоне рабочих температур испытательного оборудования. Эти резисторы также могут выдерживать более высокие уровни тока, необходимые для более высоких диапазонов тока.

Хорошее понимание того, как работает аналоговый мультиметр, помогает использовать измерительный прибор в меру его возможностей. Понимание того, как он работает, позволяет в некоторой степени избежать его недостатков, а также можно использовать его сильные стороны.

Другие тестовые темы:
Анализатор сетей передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра LCR-метр Измеритель наклона, ГДО Логический анализатор ВЧ измеритель мощности Генератор радиочастотных сигналов Логический пробник PAT-тестирование и тестеры Рефлектометр во временной области Векторный анализатор цепей PXI ГПИБ Граничное сканирование / JTAG Получение данных
Вернуться в меню «Тест». . .

Что такое мультиметр? Работа с аналоговыми и цифровыми мультиметрами

Студенты, инженеры и техники, изучающие электротехнику и электронику, используют различные виды измерительных устройств для проверки различных электрических величин в цепи, таких как напряжение, ток, непрерывность цепи, мощность и т. д., а также для проверки и тестирования различных электронных компонентов, таких как диод, транзистор, реле, конденсатор, резистор и т. д. Мультиметр, способный выполнять различные тесты и измерения, используется в лабораториях и на производстве для ремонта и устранения неисправностей электрических устройств и оборудования.

Содержание

Что такое мультиметр

Мультиметр — это электрический измерительный прибор, используемый для измерения напряжения, силы тока, сопротивления и других электрических параметров. Он может измерять «несколько» электрических величин, которые зависят от типа мультиметра.

Это портативные устройства, которые различаются по размеру, точности и точности. Они в основном используются электриками, студентами инженерных специальностей и любителями для устранения неполадок электрических устройств и цепей.

Имеет ЖК-дисплей или шкалу, циферблат, тестовые щупы и порты. ЖК-дисплей или шкала используются для отображения измерения. Циферблат имеет несколько функций, которые можно выбрать, повернув ручку. Испытательные щупы используются для подключения счетчика к цепи. Порты используются для вставки тестовых зондов в измеритель.

Связанная запись: Разница между аналоговым и цифровым мультиметром

Работа мультиметра

Мультиметр может быть аналоговым или цифровым. Однако оба типа мультиметров имеют одинаковые рабочие процедуры.

Имеет циферблат, который используется для выбора необходимого измерения. на нем написано несколько символов измерения. Диск поворачивается для выбора измерения. он также может выбрать правильный диапазон измерения. Некоторые измерители имеют функции автоматического выбора диапазона.

Имеет два датчика, т.е. черный и белый. Черный щуп всегда вставляется в черный «COM» или общий порт, а красный щуп вставляется в один из других красных портов в зависимости от измерения.

Щупы используются для подключения счетчика к цепи. Внутренняя схема мультиметра измеряет выбранный параметр и отображает его показания на ЖК-дисплее или шкале.

Однако меры предосторожности и конфигурация, используемые для подключения мультиметра к цепи или компоненту, различаются в зависимости от типа измерения.

Функции

Мультиметр имеет несколько функций, которые зависят от типа мультиметра. Эти функции можно активировать с помощью диска выбора, а также некоторых кнопок. Его основная функция заключается в измерении силы тока, напряжения и сопротивления. Вот некоторые из функций, доступных в мультиметре:

Функция	Описание	Символ
Напряжение переменного тока	Измерение напряжения переменного тока	В~
Напряжение постоянного тока	Измерение напряжения постоянного тока	В ⎓
Переменный ток	Измерение переменного тока	А~
Постоянный ток	Измерение постоянного тока	А ⎓
Сопротивление	Измерение сопротивления цепи или компонента	Ом
Частота	Измерение частоты сигнала	Гц
Рабочий цикл	Измерить скважность сигнала	%
Проверка диодов	Проверяет диод в цепи
Емкость	Микрофарад, измерьте емкость в микрофарадах	мкФ
Непрерывность	Дает звуковую индикацию непрерывности между двумя точками.
Проверка транзистора	Коэффициент усиления по прямому току транзистора	ФЭ
Относительный режим	Измерьте значение смещения. Используется для точного измерения малых значений	РЕЛ
Температура	Измеряет температуру в градусах Фаренгейта или Цельсия	Ф ^°, С ^°

Типы мультиметров

Существует два основных типа мультиметров: аналоговый мультиметр и цифровой мультиметр.

Аналоговый мультиметр

Аналоговый мультиметр — самая старая форма мультиметра. у него есть игла, которая вращается по шкале. Они дешевые, но их трудно читать. Однако они более чувствительны, чем цифровой мультиметр. Он может ощущать даже небольшие изменения в показаниях.

Он состоит из катушки, помещенной между двумя постоянными магнитами. Игла помещается поверх катушки. Когда ток проходит через катушку, он создает магнитное поле, которое взаимодействует с магнитным полем постоянного магнита. В результате катушка вращается, перемещая стрелку по шкале. Угол поворота зависит от величины тока, протекающего через катушку. Эта конфигурация также известна как гальванометр. У него очень маленькое сопротивление, поэтому он более чувствителен.

По той же причине следует избегать отклонения на полную шкалу (FSD). Потому что ток превышает диапазон отклонения катушки и начинает сжигать катушку, что разрушит сам счетчик. Таким образом, мультиметр имеет несколько диапазонов, в которых шунтирующие резисторы используются параллельно для разделения тока и измерения больших значений.

Аналоговый мультиметр с трудом считывается новичками, поскольку он имеет несколько шкал на одном циферблате. Вы должны определить выбранную шкалу, и иногда требуется умножить показание на 10 или 100, чтобы получить окончательное измерение для больших диапазонов. Стрелка также может вызвать ошибку параллакса, когда вам нужно смотреть точно на 90 градусов на шкале, чтобы получить точные показания.

Преимущества

Для измерения напряжения и тока не требуется батарея.
Очень чувствителен.
Он может обнаруживать небольшие изменения показаний в режиме реального времени.
Он имеет более быстрое время отклика для проверки непрерывности или утечки.
Дешевле цифрового мультиметра.
Может показывать колебания тока и напряжения.

Недостатки

Отклонение на полную шкалу или «перегрузка» могут повредить аналоговый мультиметр
Трудно считывать данные с аналоговой шкалы.
Существуют различные погрешности показаний.
Это может вызвать ошибку параллакса.
Они физически не очень сильны.
Не имеют дополнительных функций, как в цифровом мультиметре.
Невозможно показать отрицательные значения.
Имеет низкий входной импеданс, который влияет на схему из-за эффекта нагрузки.
Для регулировки иглы требуется «регулировка нуля».

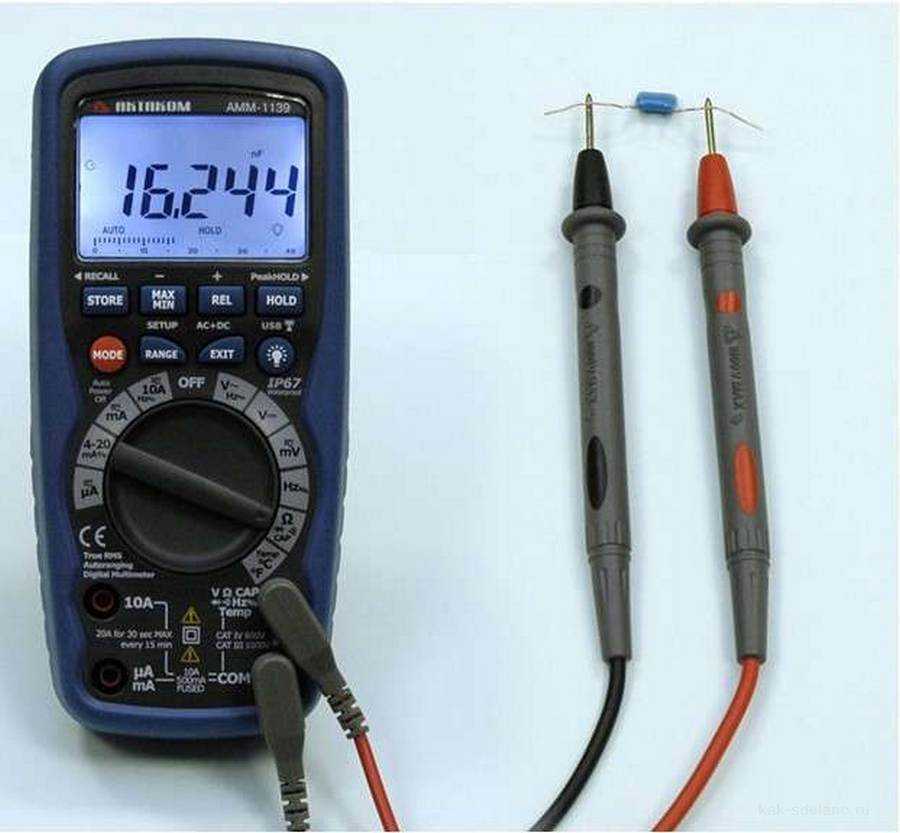

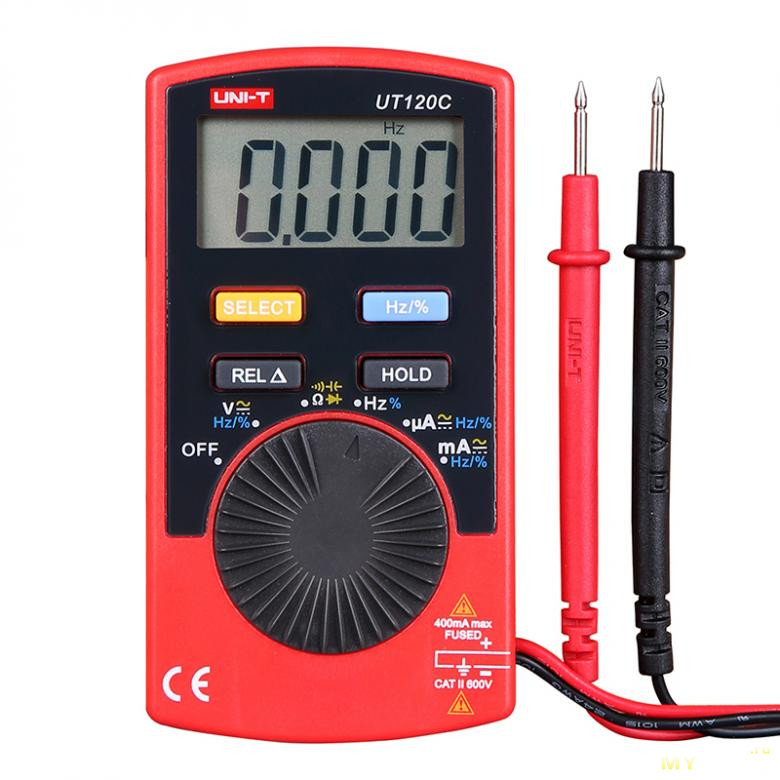

Цифровой мультиметр

Цифровой мультиметр или цифровой мультиметр измеряет электрические величины и отображает их на ЖК-экране. Он вычисляет показания в цифровом виде и отображает их на легко читаемом цифровом экране. С другой стороны, аналоговый мультиметр отображает показания без каких-либо вычислений, что обеспечивает быстрое время отклика.

Он имеет ЖК-дисплей, циферблат и несколько портов. Циферблат включает в себя внутреннюю схему, которая соединена концентрическими кольцами. Ручка используется для активации схемы для определенных измерений.

Цифровой мультиметр включает микропроцессор для вычисления показаний. Однако входное напряжение или ток имеют аналоговую форму. Поэтому для преобразования показаний и отображения их на ЖК-экране включен АЦП (аналого-цифровой преобразователь). ЖК-дисплей делает измерение легко читаемым, в отличие от шкалы аналогового мультиметра.

Циферблат также используется для выбора из нескольких диапазонов с разными шунтирующими резисторами. Когда измерение выходит за пределы диапазона, мультиметр перегружается. Поэтому он имеет защиту от перегрузки. Некоторые цифровые мультиметры имеют функцию автоматического выбора диапазона, которая автоматически выбирает правильный шунтирующий резистор для измерения, чтобы избежать перегрузки.

Преимущества

Показания легко считываются с ЖК-дисплея
Показания более точные.
Меньше неопределенностей и отсутствие ошибки параллакса.
Имеет высокое входное сопротивление, не влияющее на схему.
Они физически крепкие.
Может показывать как положительные, так и отрицательные показания.
Он имеет дополнительные дополнительные функции, такие как измерение емкости, частоты, температуры.
Настройка нуля не требуется.
Может записывать и отображать минимальные и максимальные значения показаний.
позволяет выбрать подходящую цепь для измерения и избежать потенциального повреждения измерителя.

Недостатки

Для любого измерения требуется батарея.
Они дороже аналогового мультиметра.
Не удается обнаружить колебания показаний.
Имеет более медленное время отклика из-за вычислений.
Имеет ограничение по напряжению из-за чувствительной электронной схемы.

Термины мультиметра

Существует несколько терминов, используемых для мультиметров, которые определяют, насколько хорош и надежен мультиметр.

Чувствительность

Чувствительность мультиметра определяется как сопротивление на вольт полного отклонения мультиметра. Его единицей измерения является ом/вольт (Ω/V).

Чувствительность показывает внутреннее сопротивление прибора. Если измеритель имеет высокую чувствительность, он имеет высокое внутреннее сопротивление. Такие измерители не влияют на схему измерения напряжения. он не потребляет ток из цепи.

Разрешение

Разрешение мультиметра определяется как наименьшее изменение электрического параметра (ток, напряжение, сопротивление и т. д.), которое он может обнаружить и отобразить.

Например, разрешение 1 мА в диапазоне 400 мА означает, что мультиметр может обнаружить изменение показаний на 1 мА.

Мультиметр с меньшим разрешением и более точными показаниями.

Диапазон

Диапазон мультиметра — это максимальное значение, которое может измерить схема мультиметра. Это связано с разрешением мультиметра. Чем ниже диапазон, тем меньше разрешение. Разрешение увеличивается с диапазоном.

Если измерение выходит за пределы диапазона, мультиметр перегружается. Поэтому наилучшие и точные показания получаются на самом низком диапазоне без перегрузки счетчика.

Точность

Точность мультиметра определяется как наибольшая допустимая погрешность измерения. Он показывает, насколько близко показание к фактическому измерению. выражается в %.

Например, мультиметр с точностью ±1% имеет показания 100 Ом. Тогда фактическое показание может быть 99 Ом или 101 Ом.

Если мультиметр имеет низкую точность в %, он дает более точные показания.

Точность

Точность мультиметра означает, насколько точны измерения, когда они повторяются в одних и тех же условиях. Он сообщает, надежен ли мультиметр и его показания не меняются.

Precision также идентифицирует шаблон ошибки мультиметра, который можно компенсировать.

Щупы

Щупы мультиметра используются для подключения мультиметра к цепи или компоненту. Их один конец вставляется в порт счетчика, называемый банановым гнездом. В то время как другой конец подключен к цепи, называемой зондовыми наконечниками, и они могут быть различных типов.

Тип наконечника щупа мультиметра

Существует несколько типов щупов мультиметра, которые классифицируются в зависимости от формы и функции. Однако их основная функция заключается в подключении счетчика к цепи.

Черный и красный датчики

Датчики можно в основном разделить на черные и красные датчики. Черный щуп вставляется в «COM» или общий порт измерителя. Он подключается к точке с более низким напряжением.

Красный щуп вставляется в один из других портов в зависимости от выбранного измерения, такого как напряжение, ток и сопротивление. Он подключается к точке с более высоким напряжением цепи.

Наконечники

Это самый распространенный тип зондов и самый дешевый из всех. Они обычно используются для любого вида чтения. Они подходят для быстрого и частого использования.

Зажим «крокодил»

Зажим «крокодил» или «крокодил» представляет собой подпружиненный металлический зажим с зазубренными зубцами, которые напоминают челюсть аллигатора, отсюда и его название. Он обеспечивает прочное соединение и держит провод. Они подходят для длительного теста.

Преимущество зажима «крокодил» в том, что он имеет более широкий кончик и расширяется при открытии. Он может задеть или создать короткое замыкание с соседними проводами. Поэтому он не подходит для использования в труднодоступных местах, таких как печатные платы и микросхемы.

Выдвижные зажимы-крючки

Выдвижной крюк, также известный как J-образный крюк или измерительные провода ИС, имеет крючки для наконечников. Он имеет узкий наконечник, который выдвигается. Используется для надежного соединения в труднодоступных местах. Крючки облегчают удержание плотно упакованных тонких проводов и штифтов.

Зонды-пинцеты

Как следует из названия, такие зонды имеют форму пинцета. Они используются для тестирования между близко расположенными точками, такими как SMD (устройства для поверхностного монтажа)

Токоизмерительные клещи

Токоизмерительные клещи зажимаются вокруг проводника и измеряют ток, протекающий по нему, без физического прикосновения к проводнику. Клещевые щупы — это периферийные устройства, используемые для безопасного измерения тока в цепи. он преобразует ток в напряжение, где коэффициент преобразования используется для расчета измерения.

Токоизмерительные клещи имеют встроенные токоизмерительные клещи, используемые для непосредственного измерения тока и отображения текущего значения на ЖК-дисплее.

Как пользоваться мультиметром?

Мультиметр (цифровой или аналоговый мультиметр) можно использовать для измерения многих электрических величин, анализа и поиска неисправностей различных электрических компонентов и устройств. Мы уже поделились пошаговым руководством и иллюстрированными руководствами, которые показывают, как использовать мультиметр для проверки и измерения определенных величин и устройств.

Как измерить емкость с помощью мультиметра?
Как проверить конденсатор с помощью цифровых и аналоговых мультиметров?
Как измерить частоту с помощью мультиметра?
Как измерить мощность с помощью цифрового и аналогового мультиметра?
Как измерить сопротивление с помощью цифрового и аналогового мультиметра?
Как измерить напряжение с помощью цифрового и аналогового мультиметра?
Как измерить ток с помощью цифрового и аналогового мультиметра?
Как проверить диод с помощью цифровых и аналоговых мультиметров?
Как проверить реле? Проверка реле SSR и катушки?
Как проверить транзистор мультиметром (DMM+AVO)?
Как выполнить проверку целостности электрических компонентов с помощью мультиметра?
Проверка электрических и электронных компонентов и устройств с помощью мультиметра

Меры предосторожности

Во избежание несчастных случаев при использовании мультиметра необходимо соблюдать следующие меры предосторожности.

Не прикасайтесь к концам измерительных проводов во время измерения.
Не используйте сломанные измерительные провода.
Не подключайте счетчик параллельно к цепи измерения тока.
Не подключайте мультиметр к источнику напряжения, когда датчики подключены к амперным розеткам.
Не подключайте измеритель к включенной цепи для измерения сопротивления.
Не подключайте к мультиметру заряженный конденсатор.
Не используйте мультиметр для более высокого напряжения, чем указано в его руководстве.
Замените батарею, когда на дисплее отображается индикация низкого заряда батареи.
Всегда удаляйте измерительные щупы после использования или помещайте их в порт измерения напряжения.

Применение мультиметра

Существуют различные виды мультиметров стоимостью от нескольких долларов до тысяч долларов. Чем дороже мультиметр, тем больше у него возможностей и функций. Некоторые из основных применений мультиметра:

Для измерения напряжения.
Для измерения тока.
Для измерения сопротивления.
Для проверки целостности цепи.
Для измерения температуры.
Для измерения частоты сигнала.
Для измерения емкости конденсатора.
Проверка диода, проверка транзистора, поиск и устранение неисправностей реле и проверка других электронных компонентов.

Эти основные функции мультиметров используются для поиска и устранения неисправностей любых электрических цепей, таких как

Измерение напряжения используется для определения состояния батареи.
Также показывает, правильно ли работает розетка или выключатель.
Измерение тока сообщает о состоянии нагрузки: потребляет ли она нормальный или слишком большой ток.
Тест на непрерывность или тест на сопротивление обнаруживает любой обрыв соединения или кабеля.

Как пользоваться цифровым мультиметром

Цифровые мультиметры являются одним из наиболее важных компонентов набора инструментов электрика.

Они предлагают широкий спектр функций и позволяют очень быстро определить, что происходит в вашей электрической системе.

Что еще более важно, они предлагают надежные средства для определения отсутствия напряжения, что является наиболее важным шагом электрика для обеспечения их безопасности.

Содержание

Опасность №1 Переходные процессы напряжения
Опасность № 2 Ухудшение состояния
Опасность №3 Человеческая ошибка

Большинство людей не осознают, что когда электрики выполняют критически важный шаг по определению отсутствия напряжения, они на самом деле подвергаются повышенному риску возникновения вспышки дуги или поражения электрическим током.

Подумайте об этом, чтобы завершить тест, электрик должен подойти на несколько дюймов к потенциально находящимся под напряжением частям цепей и прикоснуться к этим частям цепей двумя щупами размером с ручку… комфортный.

За прошедшие годы было несколько случаев, когда что-то пошло не так на этапе тестирования, и кто-то подвергался серьезной дуговой вспышке или был поражен электрическим током.

Во время использования квалифицированными электриками цифрового мультиметра или контрольно-измерительного прибора произошло много аварий с электричеством.

Опасность поражения электрическим током может возникнуть, если измеритель и измерительные провода не обслуживаются должным образом.

Дуговая вспышка может произойти, если счетчик не рассчитан должным образом на напряжение, если счетчик подвергается воздействию переходного напряжения вне условий его эксплуатации или из-за дефектных деталей или компонентов.

Давайте рассмотрим некоторые возможности, которые существуют, и что мы можем сделать, чтобы они не случались с нами или с людьми, с которыми мы работаем.

Опасность №1: скачки напряжения

Переходные процессы напряжения — это просто причудливый термин для обозначения скачков напряжения.

Иногда напряжение в 480-вольтовой системе может достигать 8000-10 000 вольт!

Часто на предприятии эти перенапряжения могут создаваться двигателями, конденсаторами и приводами с регулируемой скоростью.

Удары молнии на наружных линиях электропередач также являются весьма вероятной причиной скачков напряжения.

Вот почему так важно убедиться, что вы приобрели цифровой мультиметр с соответствующей категорией для выполняемой работы.

Как работают эти категории?

Представьте, что молния попадает в линии электропередачи за пределами завода.

Переходное напряжение будет проходить через подключение к сети в трехфазную систему распределения питания объекта, вниз к однофазным цепям и, в конечном счете, к электронике в офисах.

По мере того, как всплеск проходит через систему, он постоянно уменьшается, пока не станет незначительным.

Каждая категория мультиметра зависит от мощности, доступной в каждом из этих мест.

Если вы хотите лучше понять эти категории, вот отличная статья от Fluke.

Суть в том, чтобы убедиться, что у вас есть измеритель соответствующей категории для работы.

Решение: Выбор правильного измерителя и датчиков

При выборе правильного измерителя для работы необходимо учитывать два основных фактора: уровень напряжения и рейтинг категории. Это относится и к используемым тестовым зондам.

Уровень напряжения понятен.

Не используйте измеритель/датчики с номинальным напряжением меньше, чем напряжение тестируемого оборудования.

Прибор/зонды могут взорваться и вызвать вспышку дуги.

Рейтинг категории относится к величине переходных перенапряжений (описанных выше), которые может выдержать измеритель/датчики.

Правильная оценка категории основывается главным образом на расположении оборудования вблизи источника (поскольку переходные процессы будут сведены к минимуму по мере увеличения импеданса системы).

Как правило, чем ближе к внешней стороне, тем выше требуется рейтинг категории.

CAT II Нагрузки с подключением к однофазной розетке;
CAT III Трехфазное распределение, включая однофазное коммерческое освещение;
CAT IV Трехфазный при подключении к сети, любые наружные проводники.

Опасность № 2: Изоляция зонда и износ измерителя

При выполнении измерений с помощью мультиметра всегда следует надевать резиновые изолирующие перчатки, но безопасность заключается в многоуровневой защите, и одним из этих слоев являются сами зонды.

Изоляция датчиков должна быть проверена на наличие признаков износа или трещин, чтобы обеспечить полную защиту от ударов.

Вы также должны убедиться, что счетчик находится в хорошем состоянии и работает правильно.

Случаи рукопашного удара током являются основной причиной смерти электрика, несомненно, из-за пути прохождения тока через сердце.

Решение: Проверка измерителя и датчиков на наличие дефектов

Тщательный визуальный осмотр является одним из наиболее важных шагов, которые вы можете предпринять, чтобы убедиться, что ваше оборудование находится в хорошем рабочем состоянии. Перед каждым использованием необходимо проводить следующие визуальные проверки:

Проверьте корпус на наличие признаков трещин;
Убедитесь, что дисплей не выцветает;
Отключите измерительные щупы и проверьте наличие признаков растрескивания или износа проводов;
Проверьте наличие зазоров или трещин в месте соединения изолированного провода со штекерами/щупами на каждом конце; и
Когда датчики подключены, они должны чувствовать себя надежно и прочно.

Решение: Используйте функцию проверки целостности измерителя для проверки внутренних разрывов.

Это может варьироваться от счетчика к счетчику, поэтому обязательно прочитайте свое руководство!

Но чаще всего так и делается.

Проверьте сопротивление измерительных проводов, вставив провода во входы V/Ω и COM;
- Выберите Ω и соедините кончики щупов;
Сопротивление должно составлять от 0,1 до 0,3 Ом

Опасность №3: человеческий фактор или самоуспокоенность

Вероятно, это происходит чаще всего…

Человеческая ошибка.

И что с этим делать? Либо наймите всех роботов, либо увеличьте количество тренировок.

Вы можете не думать, что обучение работе с мультиметром — это то, что вам нужно учитывать при работе с квалифицированным электриком, но на самом деле важно научить их тому, что может пойти не так.

Со временем, если ничего не пойдет не так, самоуспокоенность придет.

Вот лишь некоторые из недосмотров и ошибок, которые часто встречаются при авариях с электрическими приборами, связанными с цифровыми мультиметрами и электрическими тестерами.

Ошибка: при измерении напряжения выбрано значение Ом

Распространенной ошибкой, возникающей при измерении напряжения, является оставление измерительного прибора в режиме настройки Ом.

Некоторые измерители старого типа не могут работать с напряжением, когда установлено значение в омах.

Это может привести к искрообразованию счетчика или, в худшем случае, к взрыву.

Зачастую наибольший ущерб работнику наносит не взрыв счетчика, а взрыв, вызывающий больший взрыв внутри оборудования, на котором рабочий выполняет задание.

Ошибка: Забыли заменить гнездо щупа

При переключении с измерения тока на измерение напряжения легко повернуть лимб с «V» на «A», но часто упускается из виду то, что меняют щупы на правильная розетка.

Некоторые измерители достаточно умны, чтобы подать звуковой сигнал, если вы забудете переключить датчики, но те, которые этого не делают, могут привести к разрушительным результатам.

По сути, счетчик замыкается накоротко, и при подаче на него напряжения 600 вольт возникающая вспышка дуги может привести к летальному исходу.

Ошибка: напряжение превышает предельные значения измерителя

История Эдди Адамса является примером того, что может произойти, когда мультиметр используется в цепи с более высоким напряжением, чем номинальное значение измерителя.

По сути, Эдди использовал 1000-вольтовый счетчик в 2300-вольтовой системе.

Может быть, он торопился, может быть, он устал, или, может быть, у него просто был плохой день, но по какой-то причине история Эдди показывает, что вам нужно потратить время, чтобы убедиться, что у вас есть правильный инструмент для работы.

Когда Эдди подключил провода к 2300-вольтовой системе, счетчик не выдержал напряжения, в котором находился, и вызвал вспышку дуги, которую Эдди не выдержал.

Работа с тестером для начинающих

Мультиметр внешний вид и разъемы

Основные операции с мультиметром

Замер напряжения

Замер тока

Замер сопротивления

Прозвонка

Техника безопасности при работе с мультиметром

Знакомство с устройством

Аналоговые МТМ

Инструкция по использованию

Напряжение

Сила тока

Сопротивление

Прозвонка

Основные функции цифрового мультиметра М-831 и назначения органов управления прибором

Измерение мультиметром электрических величин

Как пользоваться мультиметром при измерении постоянного напряжения.

Как пользоваться мультиметром при измерении переменного напряжения.

Как пользоваться мультиметром при измерении постоянного тока.

Как пользоваться мультиметром при измерении сопротивления.

Как пользоваться мультиметром — РИНКОМ

Знакомство с устройством

Особенности проведения замеров

Как проверить напряжение мультиметром?

Как проверить ток мультиметром?

Как измерить сопротивление мультиметром?

Прозвонка

Часто задаваемые вопросы

Как приобрести мультиметр?

устройство, азы работы с ним

Как работает аналоговый мультиметр » Electronics Notes

Измеритель с подвижной катушкой

Расширение диапазона счетчика для измерения тока

Диапазоны измерения тока в аналоговом мультиметре

Переменный ток

Измерения напряжения:

Измерение напряжения переменного тока

Сопротивление

Допуски компонентов аналогового мультиметра

Что такое мультиметр? Работа с аналоговыми и цифровыми мультиметрами

Что такое мультиметр

Как пользоваться мультиметром?

Как пользоваться цифровым мультиметром

Содержание

Опасность №1: скачки напряжения

Как работают эти категории?

Решение: Выбор правильного измерителя и датчиков

Опасность № 2: Изоляция зонда и износ измерителя

Решение: Проверка измерителя и датчиков на наличие дефектов

Решение: Используйте функцию проверки целостности измерителя для проверки внутренних разрывов.

Опасность №3: человеческий фактор или самоуспокоенность

Ошибка: при измерении напряжения выбрано значение Ом

Ошибка: Забыли заменить гнездо щупа

Ошибка: напряжение превышает предельные значения измерителя

Ответить Отменить ответ
