Червячные самоблокирующиеся дифференциалы

Червячный самоблокирующийся дифференциал обеспечивает автоматическую блокировку в зависимости от разности крутящих моментов на корпусе и полуоси (приводном вале). При проскальзывании колеса, сопровождаемом падением крутящего момента, червячный дифференциал блокируется и перераспределяет крутящий момент на свободное колесо. Блокировка при этом частичная, а ее степень зависит от величины падения крутящего момента.

Известными конструкциями червячных дифференциалов являются дифференциал Torsen (от сокращенного Torque Sensing — чувствительный к крутящему моменту) и дифференциал Quaife. Конструкции данных дифференциалов представляют собой планетарный редуктор, состоящий из червячных шестерен: ведомых (полуосевых) и ведущих (сателлитов). Сателлиты могут располагаться параллельно полуосям (Quaife, Torsen Т-2) или перпендикулярно полуосям (Torsen Т-1).

Особенностью червячной шестерни является то, что она может приводить во вращение другие шестерни, а сама не может вращаться от других шестерен. При этом говорят, червячная шестерня расклинивается. Данное свойство используется для частичной блокировки червячного дифференциала.

Червячные самоблокирующиеся дифференциалы широко применяются как в качестве межколесных, так и межосевых дифференциалов.

Самоблокирующийся червячный дифференциал (самоблок) — устройство, которое позволяет частично компенсировать главный недостаток свободного дифференциала, а именно его полную беспомощность при наезде одного колеса на скользкое покрытие. По принципу работы, самоблокирующиеся дифференциалы можно разделить на два типа: speed sensitive, то есть срабатывающих от разницы в угловых скоростях вращения полуосей, и torque sensitive — срабатывающих от разницы передаваемого на полуоси крутящего момента. Для понимания работы самоблока сначала разберёмся с принципом работы обыкновенного дифференциала и его недостатками.

Самоблокирующийся червячный дифференциал типа «Квайф»

Автором этой конструкции является англичанин Rod Quaife. В данном случае, оси сателлитов параллельны полуосям. Сателлиты расположены в своеобразных карманах чашки дифференциала. При этом парные сателлиты имеют не прямозубое зацепление, а образуют между собой еще одну гипоидную пару, которая расклиниваясь, так же участвует в процессе блокировки.
Принцип работы самоблокирующегося дифференциала

На рисунке приведен эскиз самоблокирующегося дифференциала. Рассмотрим его элементы и принцип работы.
Когда одно из колес (например, правое) начинает отставать, связанная с ним полуосевая шестерня 4 вращается медленнее корпуса 1 и поворачивает входящий с ней в зацепление сателлит 5. Он передает движение связанному с ним сателлиту 5 из левого ряда, а тот, в свою очередь, на левую полуосевую шестерню 3. Так обеспечиваются разные угловые скорости колес в повороте. Благодаря разности крутящих моментов на колесах в винтовом зацеплении возникают осевые и радиальные силы, прижимающие полуосевые шестерни 3, 4 и сателлиты 5, 6 торцами к корпусу 1, 2. Сателлиты 5, 6 также прижимаются к поверхности отверстий 8, в которых они расположены. За счет этого и возникают силы осуществляющие частичную блокировку. Степень блокировки определяется соответствующим коэффициентом.

Плюсы:
+ блокировка колес вплоть до 70%
+ не ощущается на руле никаких рывков
+ не требуется заливать спец масло в КПП
+ практически не требует обслуживания
+ при установке не возникает никаких проблем
+ практически неограниченный срок службы
+ высокая проходимость
+ застрять довольно сложно
+ отличная управляемость
+ увеличение скорости прохождения поворотов
+ значительно легче вывести автомобиль из заноса
+ появляется чувство равновесия

Минусы
— в ходе эксплуатации падает преднатяг
(чтобы восстановить преднатяг необходимо менять регулировочные шайбы)
— рекомендуется менять регулировочные шайбы в районе 20-40тыс.км в зависимости от манеры езды.
— в случае не соблюдения регламентных работ система будет работать, как обычный дифференциал.

«Самоблокируемый червячный дифференциал (самоблок, блокировка дифференциала повышенного трения) — устройство, которое позволяет частично компенсировать главный недостаток свободного дифференциала, а именно его полную беспомощность при наезде одного колеса на скользкое покрытие. Существует два типа самоблокирующихся дифференциалов (отличаются по принципу работы):
1. speed sensitive — самоблокирующийся дифференциал, срабатывающий от разницы угловых скоростей вращения полуосей
2. torque sensitive — самоблокирующийся дифференциал, срабатывающий от разницы передаваемого на полуоси крутящего момента Самоблокируемый червячный дифференциал (самоблок, блокировка) устанавливается вместо классического неблокирующегося дифференциала, имеющегося на всех колесных транспортных средствах.
Самоблокируемый червячный дифференциал (самоблок, блокировка) не содержит в своей конструкции электронных компонентов, датчиков, пневматики, гидравлики или дистанционной механики. Автоматическая работа самоблокирующегося дифференциала не возлагает на водителя дополнительных действий по управлению и обслуживанию транспортного средства.
Самоблокирующийся дифференциал — один из способов блокировки дифференциала. Автором данной конструкции является англичанин Rod Quaife. Сателлиты у такого дифференциала расположены в два ряда параллельно оси вращения корпуса. Причем они крепятся не на осях, а находятся в закрытых с обоих концов отверстиях корпуса. Правый ряд сателлитов входит в зацепление с правой полуосевой шестерней, левый ряд, соответственно, с левой. Кроме того, сателлиты из разных рядов зацепляются между собой попарно. Все зубчатые колеса имеет винтовые зубья.
Аналогичные дифференциалы повышенного трения производятся в России для отечественных автомобилей ВАЗ, НИВА, ШевиНИВА, УАЗ. Основные достоинства самоблокирующихся дифференциалов типа «Квайф» (Quaife).
Самоблокирующийся дифференциал позволяет частично устранить пробуксовку при разных коэффициентах сцепления колес автомобиля.
Самоблокирующийся дифференциал повышает проходимость автомобиля и его управляемость при движении по дорогам с разным покрытием.
Самоблокирующийся дифференциал улучшает динамику разгона автомобиля на дорогах с любым покрытием.
Самоблокирующийся дифференциал не требует дополнительных усилий от водителя (включение самоблока происходит автоматически).
Самоблокирующийся дифференциал взаимозаменяем со стандартными дифференциалами.
Полной блокировки не наступает (нагрузки на полуоси (привода) не такие критичные, как у 100% блокировки, что исключает их поломку)
Разблокируется при сбросе газа.»

Присутствие блокировки позволяет проходить повороты на большой скорости. Когда вы входите в поворот на пределе возможностей резины, разгружается или даже вывешивается колесо, находящееся внутри поворота. В этой ситуации на обычной машине начинает работать дифференциал, и скорость резко падает, поскольку вывешенное колесо получает момент и крутится, а загруженное наружное колесо лишается крутящего момента. На автомобиле с блокировкой дифференциала, даже если полностью вывешено одно из колес, другое колесо не теряет крутящего момента. По мнению профессиональных спортсменов, наличие самоблокировки дифференциала позволяет лучше чувствовать автомобиль и дорогу на прямых участках.

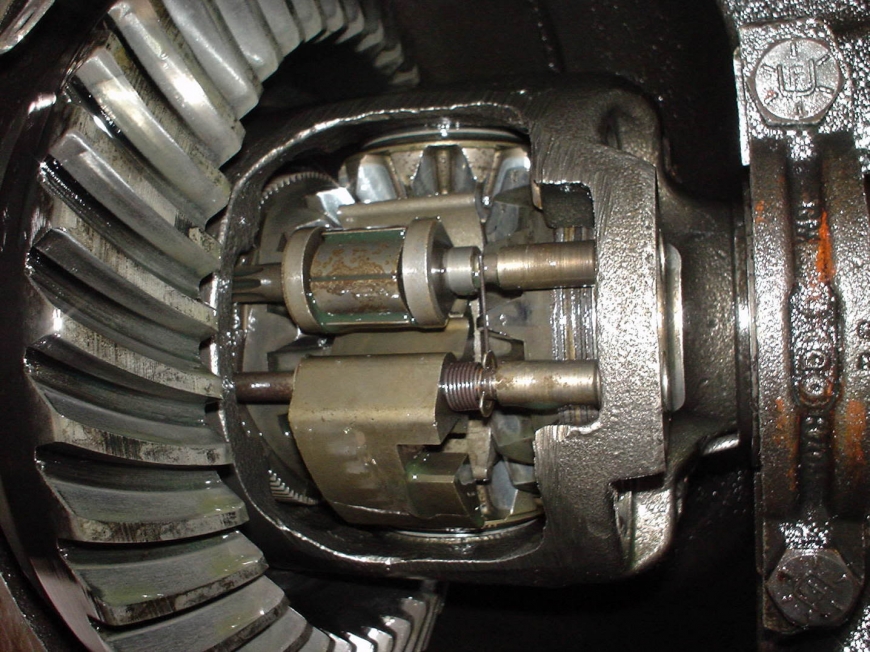

Винтовая, или «червячная» блокировка мостов

В обычном режиме винты («червяки» — из-за формы винтов) свободно обкатываются вокруг центральной шестерни. В случае изменения момента винты проскальзывают в крайнее положение и фиксируются в эксцентричных пазах. Когда момент выравнивается, винты возвращаются в исходное положение. Как и дисковые винтовые блокировки обладают возможностями преднатяга.

Винтовые блокировки наиболее пригодны для использования на обычном автомобиле. Из производящихся в России они наиболее долговечны и просты в эксплуатации. Все их элементы износоустойчивы (ресурс винтовой блокировки порой превышает ресурс коробки передач, не говоря уже о ресурсе редуктора моста).

Установка СБД относится к сфере «глубокого» тюнинга. Так называют мероприятия, проводимые в том случае, когда клиент хочет, чтобы машина не столько выглядела оригинально, сколько ехала лучше, чем ей подобные. Такие услуги оказывают исключительно в профессиональных тюнинговых центрах. Рядовому автолюбителю специалисты рекомендуют установить винтовую блокировку. Она надежна (сопоставима по ресурсу с коробкой передач), имеет наиболее сглаженные моменты включения-выключения и широкие возможности по блокировке.

Самоблокирующиеся дифференциалы «Квайф»

Сателлиты данного механизма расположены в два ряда параллельно оси вращения корпуса, причем крепятся не на осях, а находятся в закрытых с торцов отверстиях корпуса.

Правый ряд сателлитов входит в зацепление с правой полуосевой шестерней, левый — соответственно с левой.

Кроме того, сателлиты из разных рядов зацепляются между собой попарно.

Когда одно из колес начинает отставать, связанная с ним полуосевая шестерня вращается медленнее корпуса и поворачивается входящей с ней в зацепление сателлит.

Он передает движение связанному с ним сателлиту из другого ряда, а тот, в свою очередь, — на полуосевую шестерню.

Так обеспечиваются разные угловые скорости колес в повороте.

Благодаря разности крутящих моментов на колесах в винтовом зацеплении возникают осевые и радиальные силы, прижимающие полуосевые шестерни и сателлиты торцами к корпусу. Последние также прижимаются вершинами зубьев к поверхности отверстий, в которых они расположены. За счет этого и возникают силы, осуществляющие частичную блокировку. Величина коэффициента блокировки зависит от угла наклона зубьев сателлитов и шестерен. Устанавливая в корпус комплекты сателлитов и шестерен с различным углом наклона зубьев, можно изменять коэффициент блокировки

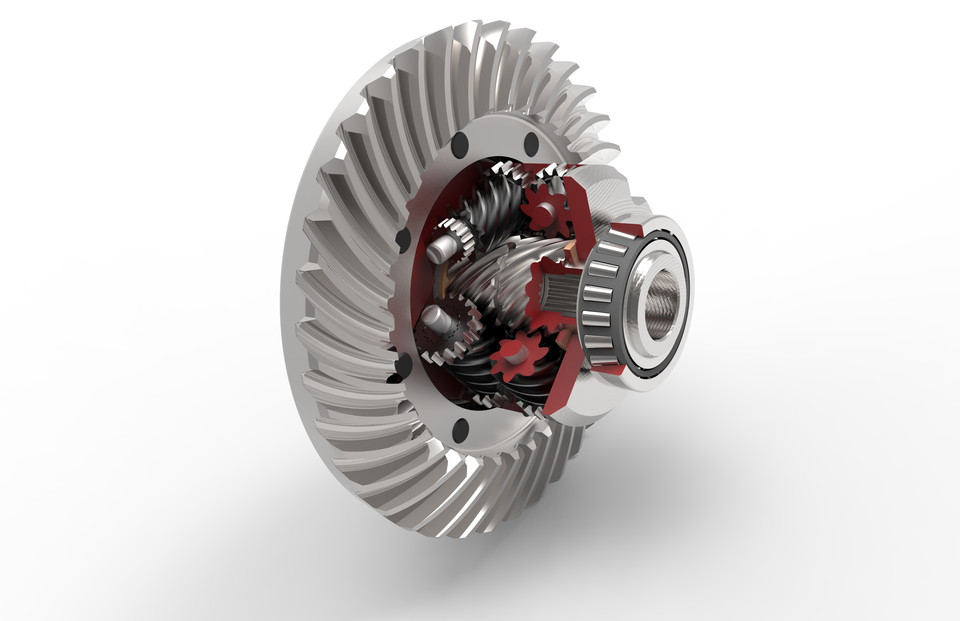

Самоблокирующиеся дифференциалы «Торсен»

Получили свое название от англ. torque- «крутящий момент» и sensing — «чувствительный». Под этой маркой выпускаются два типа конструкций.

В первом сателлиты расположены в корпусе перпендикулярно его оси и объединены между собой с помощью прямозубого зацепления, а с полуосевыми шестернями связаны червячным зацеплением. В повороте полуосевая шестерня, связанная с отстающим колесом, поворачивает входящий с ней в зацепление сателлит, а он, в свою очередь, вращает второй сателлит и полуосевую шестерню.

Эта «цепочка» позволяет колесам вращаться с разной скоростью.

Силы трения, возникающие в червячном зацеплении от разности моментов на колеса, и осуществляют частичную блокировку дифференциала.

Применение комплектов сателлитов и шестерен с различным профилем червячного зацепления дает возможность изменять коэффициент блокировки.

Второй тип «Торсена» отличается тем, что в нем сателлиты расположены параллельно оси корпуса дифференциала в отверстиях и соединены попарно между собой и полуосевыми шестернями винтовым зацеплением.

Работа механизма на поворотах и частичная блокировка осуществляется так же, как у «Квайфа». Этот вариант конструкции менее сложен, кроме того, позволяет уменьшить диаметр корпуса дифференциала.

Устройство дифференциала автомобиля, его диагностика и расположение

Содержание

Устройство автомобильного дифференциала
Принцип работы автомобильного дифференциала
Вывод

Дифференциал – один из важнейших элементов трансмиссии автомобиля. Его основное предназначение заключается в распределении, изменении и передачи крутящего момента, а при необходимости, для обеспечения вращения двух потребителей с различными угловыми скоростями.

Межколесный дифференциал – это дифференциал, предназначенный для привода ведущих колес, если же он установлен между ведущими мостами в полноприводном автомобиле – межосевой интервал.

Как правило, дифференциал автомобиля располагается в следующим местах:

Привод ведущих мостов в полноприводном автомобиле – в раздаточной коробке
Привод ведущих колес в полноприводном автомобиле – в картере заднего и переднего моста

Привод ведущих колес в переднеприводном автомобиле — в коробке передач
Привод ведущих колес в заднеприводном автомобиле – картер заднего моста

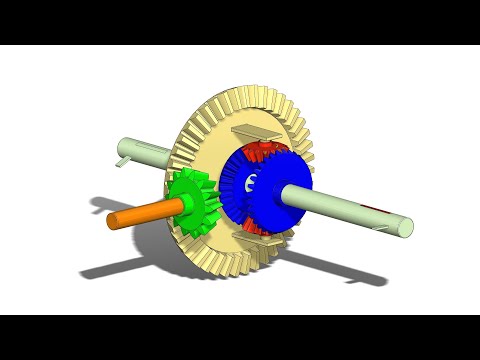

В основе дифференциала лежит планетарный редуктор. Используемый в редукторе вид зубчатой передачи условно делит дифференциал на три следующих вида:

Червячный – самый универсальный дифференциал и может быть установлен как между осями, так и между колесами. Цилиндрический тип, как правило, располагается в полноприводных автомобилях между осями. Конический тип применяется в основном как межколесный.

Различают также несимметричный и симметричный дифференциалы автомобиля. Несимметричный тип устанавливается между двумя приводными осями и позволяет передавать крутящий момент в различных пропорциях. Симметричный тип, как правило, устанавливается на главных передачах и позволяет передает на два колеса равный по значению крутящий момент.

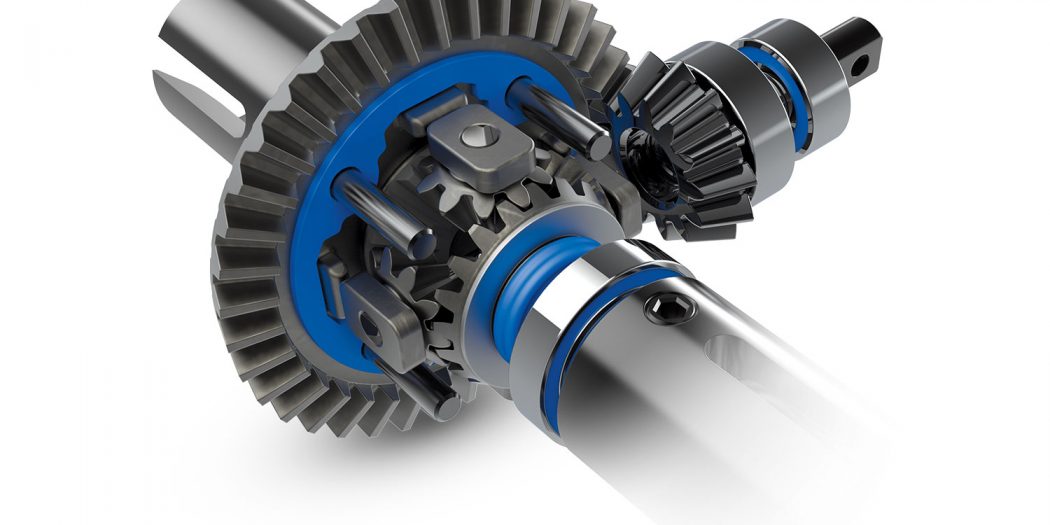

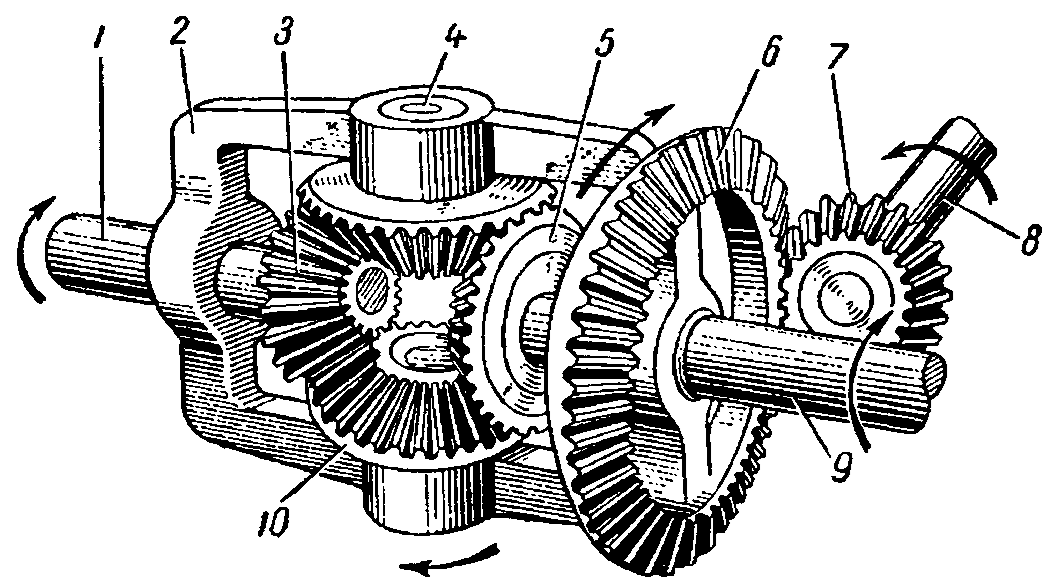

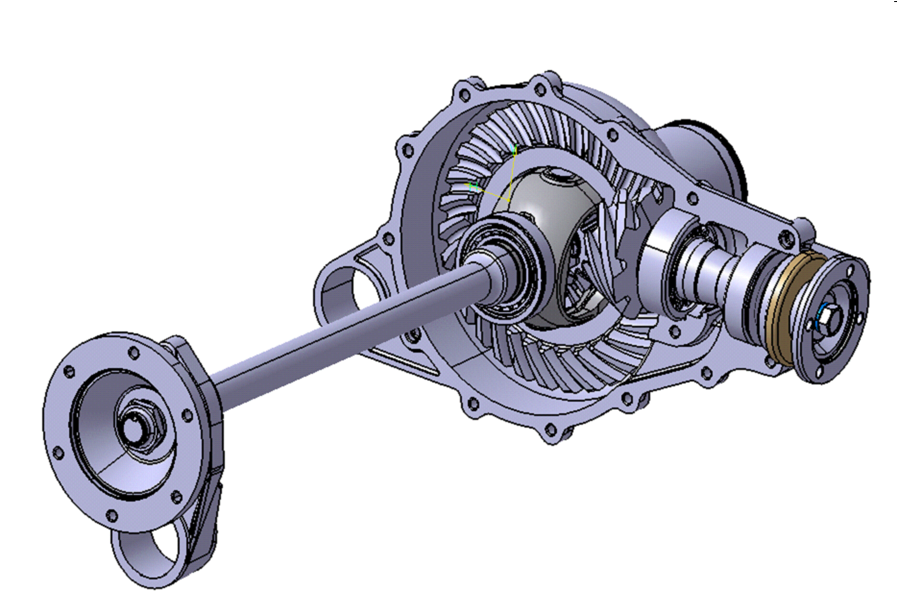

Устройство автомобильного дифференциала

Основными элементами дифференциала являются:

Полуосевые шестерни
Шестерни сателлитов
Корпус

Шестерни сателлитов по своему принципу работы напоминают планетарный редуктор и служат для соединения между собой корпуса и полуосевой шестерни. Последние в свою очередь соединяются с помощью шлицов с ведущими колесами. В различных конструкциях используются четыре или два сателлита, в легковых автомобилей чаще используется второй вариант.

Чашка дифференциала или корпус – ее основное предназначение заключается в том, чтобы передавать через сателлиты крутящий момент от главной передачи к полуосевым шестерням. Внутри него располагаются оси для вращения сателлит.

Солнечные или полуосевые шестерни – предназначены для передачи крутящего момента с помощью полуосей на ведущие колеса. Левая и правая шестерни могут иметь как одинаковое, так и различное между собой число зубцов. В свою очередь шестерни с различным число зубов используются для образование несимметричного дифференциала, а с одинаковым количеством – для симметричного.

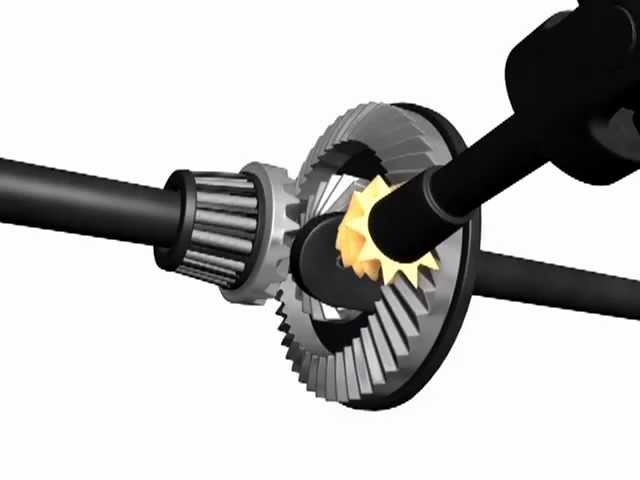

Принцип работы автомобильного дифференциала

Работает дифференциал следующим образом: вращая одно из ведущих колес автомобиля, второе начнет вращаться в противоположном направлении, но при этом должно выполняться условие неподвижности карданного вала. В данном случае стеллиты вращаются в свих осях, играя роль шестерни.

Если завести двигатель и включить сцепление и любую из передач, начнет свое вращение карданный вал, передающий свой крутящий момент через цилиндрические и конические шестерни коробке дифференциала.

Таким образом, во время движения автомобиля по кривой траектории одно колесо замедляет свой ход, второе наоборот увеличивает его. В результате устраняется пробуксовка и скольжение колес и каждое из них вращается с той скоростью, которая необходима для безопасного движения.

Во время движения автомобиля по прямой, ничего особенного не происходи и дифференциал передает крутящий момент на оба колеса в одинаковом соотношении. Шестерни полуосевые вращаются с одинаковой угловой скоростью, так как сателлиты в этом случае находятся в неподвижном состоянии.

При движении на скользких покрытиях дифференциал обладает одним существенным недостатком – он может вызвать боковой занос машины, так как на буксующем колесе низкая сила сцепления с покрытием и оно начинает вращаться в холостую.

Самые простейшие дифференциалы автомобиля обладают еще одним недостатком. При попадании грязи или прочих сторонних элементов между шлицами крутящий момент может передаваться в различном соотношении, даже 0 к 100. Таким образом, одно колесо останется в абсолютно статичном положение.

Современные модели практически лишены данного недостатка. Их устройство отличается ручной или автоматической более жесткой блокировкой. Более того, во многих легковых современных машинах устанавливаются системы стабилизации и курсовой устойчивости, позволяющие оптимизировать в зависимости от траектории движения автомобиля распределение крутящего момента.

Вывод

Заметного ухудшения проходимости после установки на трицикл обычного дифференциала не наблюдалось. Даже на скользкой поверхности «гребут» обычно два колеса. Только если сцепление с поверхностью у колес заметно различается, тогда блокировки действительно не хватает. Зато управляемость заметно улучшилась, что позволило виртуозно маневрировать в сложных ситуациях. А это, как я считаю, гораздо важнее. Конечно, блокировка бы не помешала, но только автоматическая или подключаемая вручную. Но не постоянная.

Еще нужно учесть, что перечисленные плюсы и минусы заваренного моста ярко проявляются при использовании его на трицикле. Т.е. если, скажем поставить заваренный мост на автомобиль, у которого база гораздо больше, то управляемость ухудшится не так сильно. А если он еще и полноприводный, то этот эффект будет еще менее заметен. Но лучше все таки потратиться на самоблоки или принудительные блокировки, если речь идет об автомобиле, который будет использоваться не только для бездорожья, но и для повседневных поездок по городу.

Устройство и работа межосевого дифференциала автомобиля КамАЗ-5320

Строительные машины и оборудование, справочник

Устройство и работа межосевого дифференциала автомобиля КамАЗ-5320

Межосевой дифференциал смонтирован в картере, который крепится к картеру главной передачи среднего моста. Он состоит из собственно конического дифференциала, механизма блокировки и привода управления блокировкой.

Корпус 5 дифференциала состоит из двух половин (чашек), соединяемых болтами. Передняя чашка имеет хвостовик, который опирается на шариковый подшипник. На шлицованной части хвостовика установлен фланец, связывающий корпус дифференциала карданной передачи с коробкой передач. Между половинами корпуса зажата крестовина, на шипах которой установлены четыре сателлита с опорными шайбами. Сателлиты находятся в зацеплении с шестернями привода среднего и заднего мостов. Поскольку сателлиты действуют на зубья этих шестерен с равными усилиями и размеры их одинаковы, крутящие моменты на шестернях привода заднего и среднего мостов тоже одинаковы, т. е. дифференциал является симметричным.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Рис. 4.24. Межосевой дифференциал автомобиля КамАЗ-5320:
1 —фланец кардана; 2 — крышка подшипника; — картер межосевого дифференциала; 4 — распорное кольцо; 5 — корпус дифференциала; 6 — сателлит; 7 — опорная шайба сателлита; 8 — включатель; 9 — винт крепления вилки; 10 — пробка заливного отверстия; 11 — ползун; 12 — возвратная пружина; 13 – нажимная пружина; 14 — стакан ползуна; 16 — диафрагма; 16 — шланг; 17 — крышка стакана; 18 — крышка корпуса; 19 — корпус механизма блокировки; 20 — вилка; 21 — зубчатая муфта шестерни привода среднего моста; 22 — муфта блокировки межосевого дифференциала; 23 — подпорка сливного отгерстня; 24 — шестерня привода среднего моста; 25, 28 — опорные шайбы; 26 — крестоЕина; 27 — шестерня привода заднего моста; 29 — шариковый подшипник

Шестерня привода заднего моста установлена в расточке корпуса дифференциала, под ее торец поставлена опорная шайба, в корпусе имеется сверление для подвода масла к опорной шайбе и ступице шестерни. Шлицами, выполненными по внутренней поверхности ступицы, шестерня соединяется со шлицованным концом проходного вала привода заднего моста. Шестерня привода среднего моста при помощи шлицев, выполненных на внутренней поверхности ступицы, соединяется с удлиненной ступицей ведущей конической шестерни главной передачи среднего моста. На конце ступицы шестерни на шлицах установлена зубчатая муфта, по наружной части которой может перемещаться муфта блокировки межосевого дифференциала. Эта муфта вилкой соединяется с ползуном, связанным с диафрагменным механизмом управления блокировкой. Корпус механизма блокировки укреплен на картере межосевого дифференциала. Между корпусом и крышкой зажата резиновая диафрагма. Полость за диафрагмой (со стороны крышки) связана шлангом с краном включения блокировки дифференциала; В полости под диафрагмой размещается ползун, соединенный со стаканом, внутри которого установлена нажимная пружина, а снаружи — возвратная пружина.

Рычаг крана переключения блокировки межосевого дифференциала размещен на щитке приборов в кабине автомобиля. На щитке приборов имеется также контрольная лампа блокировки межосевого дифференциала.

В положении, показанном на рис. 4.24, межосевой дифференциал разблокирован. Для блокировки дифференциала рычаг крапа включения, расположенный на щитке приборов, водитель перевод:;т в правое положение. При этом сжатый воздух от крана управления по системе трубопроводов и шлангу поступает в полость между крышкой корпуса и диафрагмой, которая прогибается, перемещает стакан и ползун вперед, преодолевая сопротивление возвратной пружины. С началом движения ползуна замыкаются контакты включателя и на щитке приборов загорается контрольная лампа. Вместе с ползуном перемещается и укрепленная на нем вилка, которая вводит муфту в зацепление с зубчатым венцом на корпусе дифференциала. При крайнем левом положении муфты шестерня привода среднего моста и корпус дифференциала оказываются жестко соединенными, т. е. дифференциал становится заблокированным и шестерни привода мостов принудительно вращаются с одинаковой частотой.

Для разблокировки межосевого дифференциала рычаг крана управления на щитке приборов надо перевести в левое положение. При этом полость за диафрагмой механизма блокировки дифференциала через кран управления и трубопроводы будет связана с атмосферой. Под действием возвратной пружины диафрагма и ползун с вилкой перемещаются вправо (назад), смещая одновременно муфту блокировки так, что она разъединяется с зубчатым венцом корпуса дифференциала.

Рекламные предложения:

Читать далее: Устройство и работа главных передач и межколесных дифференциалов ведущих мостов автомобиля КамАЗ-4310

Категория: — Автомобили Камаз Урал

Главная → Справочник → Статьи → Форум

Что такое самоблок

21.02.2017 08:00

Что такое самоблокирующийся червячный дифференциал?

По принципу работы, самоблокирующиеся дифференциалы можно разделить на два типа: speed sensitive, то есть срабатывающих от разницы в угловых скоростях вращения полуосей, и torque sensitive — срабатывающих от разницы передаваемого на полуоси крутящего момента. Для понимания работы самоблока сначала разберёмся с принципом работы обыкновенного дифференциала и его недостатками.

Дифференциал — это механическое устройство, которое передает крутящий момент с одного источника на два независимых потребителя таким образом, что угловые скорости вращения источника и обоих потребителей могут быть разными относительно друг друга. Такая передача момента возможна благодаря применению так называемого планетарного механизма. В автомобилестроении, дифференциал является одной из ключевых деталей трансмиссии. В первую очередь он служит для передачи момента от коробки передач к колёсам ведущего моста.

Принцип работы обыкновенного дифференциала

Почему для этого нужен дифференциал? В любом повороте, путь колеса оси, двигающегося по короткому (внутреннему) радиусу, меньше, чем путь другого колеса той же оси, которое проходит по длинному (внешнему) радиусу. В результате этого, угловая скорость вращения внутреннего колёса должна быть меньше угловой скорости вращения внешнего колеса. В случае с не ведущим мостом, выполнить это условие достаточно просто, так как оба колеса могут не быть связанными друг с другом и вращаться независимо. Но если мост ведущий, то необходимо передавать крутящий момент одновременно на оба колеса (если передавать момент только на одно колесо, то возможность управления автомобилем по современным понятиям будет очень плохой).

При жесткой же связи колёс ведущего моста и передачи момента на единую ось обоих колёс, автомобиль не мог бы нормально поворачивать, так как колеса, имея равную угловую скорость, стремились бы пройти один и тот же путь в повороте. Дифференциал позволяет решить эту проблему: он передаёт крутящий момент на раздельные оси обоих колёс (полуоси) через свой планетарный механизм с любым соотношением угловых скоростей вращения полуосей. В результате этого, автомобиль может нормально двигаться и управляться как на прямом пути, так и в повороте.

Однако, ввиду физики устройства, у планетарного механизма есть очень нехорошее свойство: он стремится передать полученный крутящий момент туда, куда легче. Например, если оба колеса моста имеют одинаковое сцепление с дорогой и усилие, необходимое для раскручивания каждого из колёс одинаковое, дифференциал будет распределять крутящий момент равномерно между колёсами. Но стоит только появится ощутимой разнице в сцеплении колёс с дорогой (например, одно колесо попало на лёд, а другое осталось на асфальте), как дифференциал тут же начнёт перераспределять момент на то колесо, усилие для раскрутки которого наименьшее (то есть на то, которое находится на льду). В результате, колесо, находящееся на асфальте перестанет получать крутящий момент и остановится, а колесо, находящееся на льду примет на себя весь момент и будет вращаться с увеличенной угловой скоростью, причем планетарный механизм будет играть роль редуктора, повышающего скорость вращения этого колеса. Естественно, это явление сильно ухудшает проходимость и управляемость автомобиля.

Ведь по логике вещей, в рассмотренной ситуации момент желательно передавать на колесо, расположенное на асфальте, чтобы автомобиль мог продолжить движение.

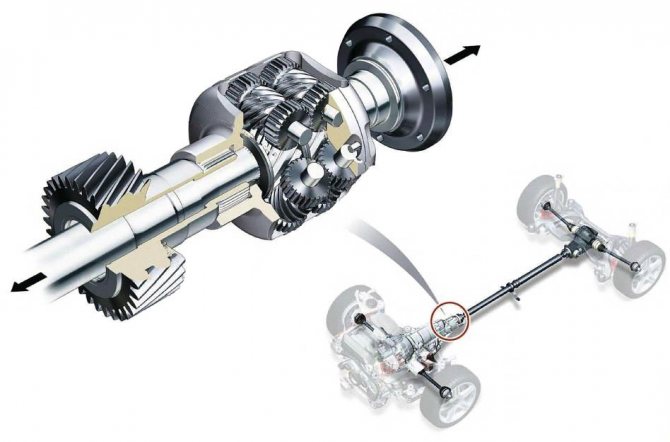

В полноприводных автомобилях дифференциалом обычно оборудованы два моста, а зачастую дифференциал можно обнаружить еще и между мостами (межосевой дифференциал). Таким образом, мы получаем схему трансмиссии, в которой присутствуют целых три дифференциала: два мостовых и один межосевой. Последний необходим для постоянного движения с полным приводом и передачей момента на все четыре колеса. Ведь в повороте колёса рулевого моста (обычно переднего) имеют совсем другие угловые скорости, нежели чем колёса заднего моста. Межосевой дифференциал призван передавать крутящий момент от коробки передач к обоим ведущим мостам с разным соотношением угловых скоростей. Такая схема с тремя дифференциалами является одной из самых распространённых схем для постоянного полного привода (Full time 4WD).

Возвращаясь к вышеописанному проблемному свойству планетарного механизма, интересно рассмотреть ситуацию, когда полноприводный автомобиль с межосевым дифференциалом одним из четырёх колёс попал на тот же лёд (или в скользкую яму). Что тогда произойдёт ? Дифференциал моста, колесо которого находится на льду, отдаст весь полученный крутящий момент на это колесо. Межосевой дифференциал, в свою очередь, тоже стремится передать крутящий момент туда, куда легче. Естественно, межосевому дифференциалу легче отдать момент на мост с прокручивающимся на льду колесом, нежели чем на мост, колёса которого имеют хорошее сцепление с дорогой и могут двигать автомобиль. В результате, весь крутящий момент от двигателя и коробки передач пойдёт на раскручивание единственного колеса, находящегося на льду. Остальные три колеса остановятся и не будут получать никакого крутящего момента от дифференциалов. Итог: из четырёх ведущих колёс осталось только одно, которое проскальзывает на льду — полноприводный автомобиль «застрял». Как же заставить дифференциалы передавать крутящий момент на колёса с более хорошим дорожным сцеплением? Для этого были разработаны различные способы частичной и полной, ручной и автоматической блокировки дифференциалов, которые будут рассмотрены ниже.

Основной целью блокировки дифференциала является передача необходимого крутящего момента обоим его потребителям (полуосям или карданам). Существуют принципиально разные методы решения данной задачи. В данном разделе мы рассмотрим способ частичной блокировки с помощью самоблокирующегося дифференциала. Другие способы частичной блокировки дифференциала можно посмотреть здесь, а с метод полной блокировки дифференциала можно ознакомится в разделе «Что такое принудительная блокировка?»

Самоблокирующийся червячный дифференциал типа «Квайф»

Принцип работы cамоблокирующегося дифференциала

На рисунке приведен эскиз самоблокирующегося дифференциала. Рассмотрим его элементы и принцип работы.

Когда одно из колес (например, правое) начинает отставать, связанная с ним полуосевая шестерня 4 вращается медленнее корпуса 1 и поворачивает входящий с ней в зацепление сателлит 5. Он передает движение связанному с ним сателлиту 5 из левого ряда, а тот, в свою очередь, на левую полуосевую шестерню 3. Так обеспечиваются разные угловые скорости колес в повороте. Благодаря разности крутящих моментов на колесах в винтовом зацеплении возникают осевые и радиальные силы, прижимающие полуосевые шестерни 3, 4 и сателлиты 5, 6 торцами к корпусу 1, 2. Сателлиты 5, 6 также прижимаются к поверхности отверстий 8, в которых они расположены. За счет этого и возникают силы осуществляющие частичную блокировку. Степень блокировки определяется соответствующим коэффициентом.

— Мы производим и продаем Cамоблокирующиеся дифференциалы на следующие марки и модели автомобилей:

УАЗ
- УАЗ 3160
- УАЗ 31512
- УАЗ 469
ВАЗ
- ЛАДА
- НИВА
- НИВА ШЕВРОЛЕ
ГАЗ
- ГАЗ 3110 и новее
- Газель
- Соболь
FORD
- Ranger
- Maverick
MAZDA
- BT-50
- BT-2500/B-2500
SUZUKI
- Jimny, Samurai
- Vitara
OPEL
- Frontera
- Monterey
TAGAZ, SSANGYONG
- TAGAZ
- SSANGYONG
ZX
- Admiral
- Landmark

GREAT WALL
- Hover
- Safe
- Deer
- Sailor
ISUZU
- Amigo/Rodeo/Mu/Axiom
- Bighorn
- Trooper
- Vehicross
MITSUBISHI
- Pajero
- Pajero Sport, L200
- Pajero mini
- Pinin
TOYOTA
- LandCruiser 71, 76, 78, 79, 100, 105 Series, Lexus LX470
- LandCruiser Prado, 90, 120, 150 series, Lexus GX
- LandCruiser Prado 120, 150 series, Lexus GX
- Bundera, LendCruiser II, LJ70, RJ70
- HiLux Surf, Pickup, Hiace, 4Runner
- 4Runner, LN61, YN63
- T100, Tacoma, Tundra
- FJ Cruiser (US)

HYUNDAI
- Accent
- Elantra
- Getz
- i20\ i30\ i40\ix20
- Solaris
- Terracan
- Tucson\ ix35
- Veloster
KIA
- Carens
- Ceed
- Cerato\ Forte\ K3\ Spectra
- Mohave
- RIO\Ih22
- Soul
- Sorento
- Sportage
- Venga
NISSAN
- NP-300 (Pickup)
- Navara (Frontier)
JEEP
- Jeep
RENAULT
- Duster

Индивидуальный проект каждой блокировки разработан в нашем конструкторском бюро.

Как проектируется проходимость

Высококачественная конструкционная легированная сталь 40Х, прочная и износоустойчивая.

О качестве материалов

Каждая деталь прошла контроль качества после изготовления, обработки, и перед сборкой блокировки.

О внимании к деталям

Разработана и собрана в России.
Гарантия 1 год.

О гарантии

устройство, назначение и принцип работы — RUUD

The content of the article:

Дифференциал в трансмиссионной системе
Назначение дифференциала
Может ли дифференциал отсутствовать в трансмиссии
Конструкционное устройство дифференциала
Работа дифференциала на прямой дороге
Работа дифференциала в повороте
Работа дифференциала на скользкой дороге
Блокировка свободного дифференциала
Дифференциал с принудительной блокировкой
Самоблокирующийся дифференциал
Заключение

Функции трансляции и распределения крутящего момента присутствуют во многих механизмах. В оптимизированном виде такие задачи реализуются в обычных автомобилях для обеспечения возможности вращения колес на разных скоростях. Данную работу выполняет дифференциал – в автомобиле это конструкционная часть трансмиссии, позволяющая избегать пробуксовок и улучшающая динамические характеристики.

Дифференциал в трансмиссионной системе

You will be interested:How dangerous is the new coronavirus?

В транспортных средствах дифференциал является функциональным компонентом ходовой части. В зависимости от конфигурации колесных осей он может занимать разные позиции, но принципиально его связка с базовыми исполнительными органами ведущей системы не меняется. Для начала стоит рассмотреть устройство трансмиссии, в которое также входит коробка передач, сцепление, блок отбора мощности и механизм раздачи. В общем комплексе это набор узлов и агрегатов, которые обеспечивают сопряжение двигателя с колесами. К слову, трансмиссия присутствует и в стационарной технике, где требуется соединение других вращающихся органов.

В общем случае механизм обеспечивает передачу рабочему узлу крутящего момента с той или иной силой. Но что такое трансмиссия автомобиля конкретно в связке с дифференциалом? Это техническая инфраструктура, в рамках которой обеспечивается работа ведущей оси. Причем в зависимости от устройства трансмиссии дифференциалов может быть несколько. Например, в машинах с полноприводной подключаемой системой дифференциал присутствует на каждой оси.

Назначение дифференциала

Потребность в данном узле обуславливается различиями в скоростях работы колес. Конечно, на прямой дороге они движутся в одинаковом режиме, но малейший поворот заставляет одно из колес проходить большее расстояние, чем противоположное на той же оси. В ином случае будет иметь место пробуксовка. Иными словами, что такое дифференциал в автомобиле на практике? Это механизм, благодаря которому ведущие колеса в принципе могут вращаться с равными угловыми скоростями в условиях непрерывной трансляции крутящего момента от силового агрегата. Другое дело, что могут быть разные схемы размещения и взаимодействия данного агрегата с другими элементами ходовой части.

Может ли дифференциал отсутствовать в трансмиссии?

Само присутствие дифференциала в конструкции автомобиля как средства разделения и оптимизации мощностных нагрузок на оси вращения является нежелательным. Это компромиссный вариант, который даже с учетом полезной функции оправдывает себя далеко не всегда. В каких же случаях устройство трансмиссии обходится без дифференциала? Преимущественно такая конфигурация возможна и на обычных легковых машинах, но ввиду быстрого износа колес это будет нерациональное решение. С точки зрения эксплуатационной целесообразности исключение дифференциала оправдывается на гоночных автомобилях, у которых ведущая ось – задняя. В частности, речь идет о спорткарах, которые используются на специальных покрытиях с пониженным коэффициентом сцепки. Отсутствует дифференциал и на тяговых машинах наподобие электровозов, тепловозов, электропоездов и т. д.

Конструкционное устройство дифференциала

Принципиальной особенностью дифференциала является наличие планетарной передачи, за счет которой обеспечивается функция вращательно-распределительного действия в трансмиссионном комплексе. Независимо от формата выпуска, устройство будет основываться на трехзвенной планетарной системе без управляющих дополнений. Распределение между уровнями расположения шестерней в передаче определяется внешними командами от ручной КП или автоматическим регулятором – в зависимости от типа трансмиссии. При этом конфигурации звеньев могут меняться. Например, в простейшем устройстве дифференциала межколесного типа предусматривается наличие четырех конических шестерней. Функцию водила (направляющего звена) в данной системе выполняет корпус дифференциала. По отношению к ведущему звену две другие шестерни будут выступать сателлитами.

Работа дифференциала на прямой дороге

Обычные модели дифференциалов могут находиться в одном из трех рабочих режимов в зависимости от текущей задачи трансмиссии. Это может быть движение по прямой, маневр на скользкой дороге или движение в повороте. В каждом случае предусматривается определенная механика срабатывания дифференциала с подачей крутящего момента через ведущий мост к колесам. Так, при движении по прямой оба колеса сталкиваются с равным сопротивлением покрытия. В этом режиме от корпуса подается тяга на сателлиты, которые обегают полуосевые звенья и в равных долях распределяют усилие на колесах.

Работа дифференциала в повороте

При движении в повороте нарушается симметрия распределения крутящего момента, в котором выделяется внутреннее и наружное колесо, получающее большую угловую скорость. Для обеспечения этой разницы полуосевая внутренняя шестерня притормаживается, заставляя свои сателлиты крутиться вокруг оси, наращивая скорость внешних полуосевых шестерней. Хотя устройство дифференциала может иметь несколько планетарных групп в составе, соотношение суммарной частоты вращения всех полуосевых элементов с количеством оборотов ведомой шестерни всегда будет одинаковым. Также и начальный крутящий момент, который подается на внешнюю и внутреннюю сегменты распределения частоты, будет одинаков относительно двух колес независимо от угловых скоростей.

Работа дифференциала на скользкой дороге

В предыдущем случае речь шла о движении по дороге с оптимальной сцепкой, а вмешательство функции дифференциала было вызвано разницей в расстояниях, которые должны были пройти в повороте ведущие колеса. В данной ситуации те же колеса будут выполнять разный объем работы, но по другой причине. На скользкой дороге одно из колес буксует, заставляя и трансмиссию делать соответствующую поправку. Сразу надо подчеркнуть, что в случаях с двумя колесами на скользком покрытии функция дифференциала принципиального и решающего значения не имеет. Итак, буксующее колесо должно работать с увеличенной скоростью, однако крутящий момент будет невелик ввиду недостаточного сцепления. Более выигрышно на скользкой дороге действует дифференциал переднего моста, хотя и в его применении есть свои риски. Дело в том, что контроль колес в данной конфигурации более стабильный, но есть вероятность неуправляемого ухода в больший радиус, после чего увеличится и риск сноса машины. То есть многое в функции дифференциалов будет зависеть от других факторов – траектории движения и условий на дороге помимо снега и наледи.

Блокировка свободного дифференциала

Сама по себе функция блокировки предназначена для более эффективной регуляции соотношения между крутящим моментом и сцепкой колес с покрытием. В конструкции с наличием свободного дифференциала эта задача осуществляется следующим образом: при естественной пробуксовке одного колеса на второе транслируется вращение, недостаточное для движения. Принцип работы блокировки дифференциала в такой ситуации будет заключаться в выполнении двух операций:

Сопряжение корпуса дифференциала с полуосью, которую необходимо сдерживать.
Ограничение вращения сателлитов.

Это наиболее распространенная частичная блокировка, при которой обеспечивается эффект регулировки распределения крутящего момента. Но также бывает и полная блокировка, предполагающая жесткую сцепку сегментов дифференциала для максимальной (свободной) передачи вращения на колесо с наилучшим сцеплением.

Дифференциал с принудительной блокировкой

В таких конфигурациях функция блокировки обычно выполняется за счет кулачковой муфты, которая обеспечивает жесткую сцепку с колесами посредством приводного механизма. Системы приводов бывают разными – от классической гидравлики или механики до более инновационных электрических и пневматических устройств. Например, что такое механическая принудительная блокировка в дифференциале автомобиля? Это функция, которая активируется водителем посредством рычага и задействует группу механизмов, среди которых тросы и силовые узлы. Что касается гидравлических приводов, то в них усилие передается по группе цилиндров – в принципе, работает та же механика. Существенные отличия в рабочих схемах имеют современные пневмоцилиндры и электрические приводные устройства, в которых инициация блокировки реализуется путем нажатия кнопки на приборной панели. Далее от поданной команды происходит замыкание назначенных муфт в той или иной схеме – в зависимости от типа блокировки.

Самоблокирующийся дифференциал

Подобные устройства также называют дифференциалами высокого трения. Они формируют промежуточную группу исполнительных механизмов, занимая место между свободными и принудительными средствами блокировки полуосей. Причем самоблокирующиеся системы могут выполнять как свободную, так и полную блокировку в зависимости от текущих требований. Фактором регуляции распределения крутящего момента может выступать и угловая скорость, и разность в силе вращения у ведущих колес. По конструкционному устройству наиболее распространенными считаются механизмы с пакетами фрикционных дисков. Например, блокировка дифференциала заднего моста у внедорожников обеспечивается фрикционными блоками с пружинами. Перспективные разработки в этом направлении связаны с концепцией героторного дифференциала. В его основу входит поршень с насосом, который при фиксации разности угловых скоростей нагнетает техническую жидкость (специальные составы с присадками) и сдавливает фрикционную группу для обеспечения блокировки.

Заключение

Автомобили нового поколения становятся все более функциональными, эргономичными и надежными, что в значительной степени достигается благодаря электронике. В то же время сохраняются рабочие части, агрегаты и механизмы, где применение «умной» техники пока не столь эффективно по сравнению с конструкционным улучшением. Так и устройство дифференциала все еще зависимо от физической реализации систем контроля тяги и сцепления ведущих колес посредством планетарной передачи с ее звеньями. Но и в этой нише есть технологические продвижения. Об этом говорит и все более плотная связка с системами безопасности наподобие блокировщиков ABS, и электронное управление базовыми режимами работы дифференциала.

Источник

Принцип работы дифференциала повышенного трения

Назначение

Итак, для чего нужен данный механизм? Самый простой дифференциал способен распределять мощность или крутящий момент между двух колес одинаково, равномерно. Если одно колесо буксует и не может зацепиться за дорожное полотно, то крутящий момент на втором колесе будет равным нулю. Усовершенствованные модели, а подавляющее их большинство – это дифференциалы с механизмом самоблока, оснащены системой, блокирующей вывешенную полуось. Тогда крутящий момент распределяется так, чтобы максимальная мощность была на колесе, которое сохранило хорошее сцепление с дорогой.

Дифференциал “Торсен” – это наиболее оптимальное решение для полноприводного автомобиля, эксплуатируемого по большей части в тяжелых условиях. “Торсен” – это не фамилия разработчика, а аббревиатура. Это означает чувствительность к вращательному моменту или Torque Sensing.

Особенности вязкостной муфты

Представляет собой многодисковый механизм, где передающий момент увеличивается в связи с повышением разности в скорости вращения двух валов: ведущего и ведомого. Обычно такая схема актуальна для транспортных средств с полным постоянным приводом.

В основу работы вискомуфты для блокировки дифференциала на ВАЗ (или другого автомобиля) положено особенное свойство силиконовой жидкости. Если, к примеру, у масла при повышении температуры вязкость снижается, то здесь все наоборот – этот параметр тоже увеличивается. Сам механизм выглядит как цилиндр, где располагается набор перфорированных дисков, которые соединены с обоими валами. Также корпус заполнен этой жидкостью. На входной вал действует крутящий момент от двигателя через ведущий мост, а выходной отвечает за вращения колес.

При нормальном движении транспортного средства оба вала вращаются с одинаковой скоростью. Но стоит только одному из колес начать буксовать, входной вал основного главного моста вращается быстрее выходного. Вследствие трения о диски жидкость нагревается, что в итоге способствует передаче большей мощности на выходной вал.

Но, как и обычный дифференциал, вискомуфта тоже обладает недостатком. Для срабатывания механизма нужно определенное количество времени. К тому же, оптимальные параметры очень сложно подобрать. По этой причине большинство производителей предпочитают не иметь дело с подобным механизмом.

Устройство

Данный механизм устроен из привычных элементов – устройство аналогично любому планетарному узлу. Можно выделить основные детали – это корпус, червячные шестерни, сателлиты.

Что касается общей концепции, то здесь не очень много отличий, если сравнивать с обыкновенными механизмами. Корпус жестко крепится на ведущем узле трансмиссии. Внутри корпуса установлены сателлиты. Они закреплены на специальных осях. Сателлиты находятся в жестком зацеплении с шестернями полуосей. Шестеренки полуосей закреплены на валы, на которые и передается крутящий момент.

А теперь что касается непосредственно механизма “Торсен”. В данном узле шестерня полуосей имеет винтовые зубья. Это не что иное, как традиционный червячный вал.

Сателлиты представляют собой пару косозубых шестерен. Один элемент этой пары формирует с шестерней полуоси червячную пару. Пара шестеренок-сателлитов может взаимодействовать и между собой за счет прямозубого зацепления. В конструкции имеется целых три сателлита, каждый из которых представляет пару шестерен.

Смотреть галерею

Принцип действия

Давайте посмотрим, как работает дифференциал “Торсен”. Рассмотрим это на примере межколесного узла. Когда пара ведущих колес двигается прямолинейно, то они оба сталкиваются с одинаковым сопротивлением. Поэтому механизм распределяет крутящий момент равномерно между обеими колесами. При движении прямо сателлиты не задействованы, и усилие передается непосредственно от чашки к полуосевым шестерням.

Когда машина входит в поворот, то внутреннее колесо испытывает большее сопротивление и скорость его снижается. Червячная пара внутреннего колеса начинает работать. Шестеренка полуоси вращает сателлитную шестерню. Последняя передает крутящий момент ко второй шестерне полуоси. Тем самым увеличивается усилие на внешнем колесе. Так как разница крутящего момента на двух сторонах невелика, то трение во второй червяной паре тоже невысокое. В данном случае самоблокировки не произойдет. Вот на этом и основан принцип дифференциала “Торсен”.

Смотреть галерею

Когда же одно из ведущих колес автомобиля находится на скользком участке, то его сопротивление снижается. Крутящий момент стремится именно к этому колесу. Полуось раскручивает шестерню сателлита, а она передает крутящий момент ко второму сателлиту. В этом случае будет самоторможение. Шестерня сателлита не способна выступать ведущим элементом и не может вращать полуосевую шестеренку из-за определенных особенностей червячных передач. Поэтому червячная пара заклинивает. А при заклинивании она затормозит вращение второй пары, и вращательный момент на каждой из полуосей выровняется.

Три режима работы

Если рассматривать полностью принцип работы дифференциала “Торсен”, то нужно сказать, что система может работать в трех различных режимах. Конкретный режим зависит от уровня сопротивления на колесе. Когда оно одинаковое, то вращательный момент распределяется равномерно.

Смотреть галерею

Если на одном из колес сопротивление повышается, то в работу включается червячная пара, и тем самым приводится в действия вторая пара, несмотря на небольшое сопротивление на ней. Это ведет к перераспределению момента так, как нужно. В этом случае одно колесо замедлится. Второе станет вращаться быстрее.

Если на одной из шин полностью теряется сопротивление, тогда это будет сопровождаться блокировкой или заклиниванием червячной пары из-за большого трения. Тогда сразу же тормозится вторая пара. Крутящий момент выравнивается. Работа дифференциала “Торсен” в этом режиме схожа с прямолинейным движением.

Разновидности автомобильных дифференциалов

Помимо конического, цилиндрического и червячного, существуют и успешно используются следующие разновидности дифференциалов: дифференциал с полной блокировкой, дифференциал Торсен, дифференциал Квайф, вискомуфта.

Дифференциал с полной блокировкой

Дифференциалы этого типа чаще всего используются на грузовиках и внедорожниках. Их блокировка включается и отключается непосредственно из салона с помощью специальной клавиши водителем. Они используются для повышения проходимости автомобилей.

Статья в тему: Что такое ГБЦ в автомобиле

Три типа “Торсена”

В первом варианте в качестве червячных пар используются шестеренки ведущих полуосей, а также сателлиты. Для каждой полуоси имеются свои сателлиты, соединенные попарно с теми, что на противоположной оси. Соединение это осуществляется при помощи прямозубого зацепления. Оси сателлитов перпендикулярны полуосям. Данный вариант дифференциала “Торсен” признан самым мощным среди всех аналогичных конструкций. Он способен работать в очень широком диапазоне крутящего момента.

Второй вариант отличается тем, что оси сателлитов находятся параллельно к полуосям. Сателлиты в данном случае установлены иначе. Они находятся в специальных посадочных местах чашки. Парные сателлиты соединяются косозубым зацеплением, которое при расклинивании участвует в блокировке.

Смотреть галерею

Третий вариант является единственным среди всей серии, где конструкция планетарная. Он применяется в качестве межосевого дифференциала в полноприводных машинах. Оси сателлитов и ведущие шестеренки здесь тоже параллельны друг другу. За счет этого узел очень компактный. Благодаря конструкции изначально можно распределять нагрузку между двух мостов в соотношении 40:60. Если срабатывает частичная блокировка, то пропорция может отклонятся на 20 %.

Виды

Конструкторами разработано три типа дифференциалов Torsen, которые обозначаются буквенным индексом «Т» с цифровой приставкой. Различия между ними сводятся к компоновке узла и форме рабочих элементов, что в свою очередь сказывается на эксплуатационных показателях.

Виды конструкций Torsen

Первый тип – Torsen Т1. Его отличительными особенностями являются перпендикулярное полуосям расположение сателлитных пар и использование винтовых зубьев, как на полуосевых шестернях, так и сателлитах. Между собой сателлиты пары взаимодействуют прямозубым зацеплением. Принцип работы, описанный выше, рассмотрен именно на примере версии Т1. Имеет высокую степень «естественного» трения.

Torsen Т2 является вторым поколением этого самоблокирующегося дифференциала. От первого типа он отличается параллельным расположением сателлитов. У него винтовые зубья проделаны только на сателлитах, а вот полуосевые шестеренки косозубые. Зацепление сателлитов между собой также осуществляется винтовыми зубьями, которые участвуют в процессе блокирования (они тоже могут расклиниваться).

Это поколение имеет более низкую степень «естественного» трения, раннем схватывании при меньшей степени блокировки по сравнению с Т1. Он получил распространение на гражданских авто. Но есть модификация T2R, который выдерживает большой крутящий момент и применяется исключительно на мощных автомобилях, таких как Ford Mustang. По конструкции он отличается только тем, что используется шлицевая муфта с винтовыми зубьями, через которые она вводится в зацепление с солнечной шестерней. В такой конструкции характеристики «естественного» трения могут меняться в зависимости от условий движения.

Последний тип – Т3. Конструктивно он во многом схож с версией Т2 (параллельное расположение сателлитов с винтовыми зубьями, косозубые полуосевые шестеренки), но компоновку его несколько пересмотрели и использовали в его конструкции планетарную структуру. Это позволило не только уменьшить габаритные параметры узла, а и обеспечить возможность задавать соотношение распределения момента по осям. Из-за этой особенности Torsen Т3 применяется только в качестве межосевого дифференциала, в то время Т1 и Т2 как между осями, так и в качестве межколесного дифференциала.

Преимущества дифференциалов этой конструкции

Преимуществ у данной конструкции достаточно много. Данный механизм устанавливают за то, что точность его работы чрезвычайно высокая, при этом работает устройство очень плавно и тихо. Мощность распределяется между колесами и мостами автоматически – какое-либо вмешательство водителя не нужно. Перераспределение момента никак не влияет на торможение. Если дифференциал эксплуатируется корректно, то обслуживать его не нужно – от водителя требуется только проверять и периодически менять масло.

Именно поэтому многие водители ставят дифференциал “Торсен” на “Ниву”. Там также применена система постоянного полного привода и никакой электроники, поэтому нередко любители экстрима меняют штатный дифференциал на данный узел.

В чем плюсы и минусы дифференциала Торсен?

Подобное устройство имеет много достоинств, однако при этом не лишено некоторых недостатков. С них и начнем. В первую очередь Торсен имеет довольно высокую стоимость, потому как у него довольно сложный процесс изготовления и процесс сборки. Дифференциал также увеличивает расход топлива по причине потерь на трение элементов. Среди минусов также стоит отметить и сравнительно низкий коэффициент полезного действия, предрасположенность механизма к заклиниванию и высокий износ нагруженных элементов. Для работы механизма требуются особые смазочные материала. Несмотря на это достоинств у дифференциала немалое количество и они зачастую превосходят все те минусы, которые были перечислены. Среди них особенно выделяется высокая точность работы, ее плавность и минимальная шумность. Благодаря Торсен обеспечивается отличное распределение мощности между колесами и ведущими мостами. Происходит это автоматически, без участия автомобилиста. За счет того, что перераспределение крутящего момента происходит мгновенно, не оказывается влияние на процесс торможения. Дифференциал при его корректном использовании совершенно не нуждается в обслуживании.

Подробнее о дифференциале Торсен будет рассказано в этом видеоматериале:
Опубликовано: 21 ноября 2020

Недостатки

Есть и минусы. Это высокая цена, ведь внутри конструкция устроена достаточно сложно. Так как дифференциал работает на принципе терния, из-за этого повышается расход топлива. При всех преимуществах КПД довольно низкий, если сравнивать с похожими системами другого типа. Механизм имеет высокую предрасположенность к заклиниванию, а износ внутренних элементов довольно интенсивный. Для смазки нужны специальные продукты, так как при работе узла выделяется много тепла. Если на одной оси установлены разные колеса, то детали изнашиваются еще более интенсивно.

Смотреть галерею

Дифференциальное действие двойных протохлорофиллидредуктаз для биосинтеза хлорофилла в ответ на уровни кислорода в окружающей среде у цианобактерий Leptolyngbya boryana

. 2006 ноябрь; 142(3):911-22.

doi: 10.1104/стр.106.086090. Epub 2006 6 октября.

Сёдзи Ямадзаки ¹ , Дзиро Номата, Юичи Фудзита

принадлежность

¹ Высшая школа биоаграрных наук, Нагойский университет, Нагоя 464-8601, Япония.

PMID: 17028153
PMCID: PMC1630749
DOI: 10.1104/стр.106.086090

Бесплатная статья ЧВК

Сёдзи Ямадзаки и др. Завод Физиол. 2006 ноябрь

Бесплатная статья ЧВК

. 2006 ноябрь; 142(3):911-22.

doi: 10.1104/стр.106.086090. Epub 2006 6 октября.

Авторы

Сёдзи Ямадзаки ¹, Дзиро Номата, Юичи Фудзита

принадлежность

¹ Высшая школа биоаграрных наук, Нагойский университет, Нагоя 464-8601, Япония.

PMID: 17028153
PMCID: PMC1630749
DOI: 10. 1104/стр.106.086090

Абстрактный

Большинство оксигенных фототрофов, включая цианобактерии, имеют две структурно неродственные протохлорофиллидные (Pchlide) редуктазы на предпоследней стадии биосинтеза хлорофилла. Одна из них — это светозависимая редуктаза Pchlide (LPOR), а другая — действующая в темноте Pchlide reductase (DPOR), нитрогеназоподобный фермент, который, как предполагается, чувствителен к кислороду. Было проведено очень мало исследований того, как чувствительная к кислороду DPOR действует в оксигенных фототрофных клетках. Здесь мы сообщаем, что анаэробные условия необходимы для DPOR, чтобы компенсировать потерю LPOR в клетках цианобактерий. Мутант цианобактерии Leptolyngbya boryana (ранее Plectonema boryanum), лишенный LPOR, не мог расти в условиях высокой освещенности, и этот фенотип был преодолен путем культивирования в анаэробных условиях (2% CO (2) / N (2)). Было определено, что критический уровень кислорода, позволяющий мутанту расти при сильном освещении, составляет 3% (об. /об.). Активность восстановления чувствительного к кислороду Pchlide была успешно обнаружена как активность DPOR в бесклеточных экстрактах анаэробно выращенных мутантов, тогда как активность не обнаруживалась в диком типе. Содержание двух субъединиц DPOR, ChlL и ChlN, было значительно повышено в мутантных клетках по сравнению с клетками дикого типа. Это говорит о том, что увеличение субъединиц стимулирует активность DPOR, которая эффективно защищена от кислорода анаэробной средой, что приводит к восполнению потери LPOR. Эти результаты дают важные концепции для понимания того, как двойные редуктазы Pchlide по-разному действуют в оксигенных фотосинтезирующих клетках, выращенных в естественных условиях, где уровни кислорода претерпевают динамические изменения. Обсуждаются эволюционные последствия сосуществования двух редуктаз Pchlide.

Цифры

Рисунок 1.

Две структурно неродственные редуктазы Pchlide.…

Рисунок 1.

Две структурно неродственные редуктазы Pchlide. A, восстановление Pchlide. D-кольцо Pchlide уменьшено…

Фигура 1.

Две структурно неродственные редуктазы Pchlide. A, восстановление Pchlide. D-кольцо Pchlide восстанавливается двумя разными ферментами, DPOR и LPOR. B, Филогенетические деревья и распределение в существующих фототрофах двух редуктаз Pchlide. Аминокислотные последовательности LPOR и DPOR (BchL/ChlL) были извлечены из GenBank как репрезентативные для каждого основного таксона существующих фототрофов. Звездочки указывают на то, что гены закодированы в геномах хлоропластов этих организмов. Каждое филогенетическое дерево было построено на основе множественного выравнивания последовательностей с использованием ClustalX (версия 1. 81) и njplot. Три фермента, принадлежащие к семейству SDR, и Fe-белок нитрогеназы (NifH) использовали в качестве внешних групп для деревьев LPOR и DPOR соответственно. Значения начальной загрузки, созданные 1000 репликаций, указаны в каждом узле. Филогенетические деревья для LPOR и DPOR в основном такие же, как те, о которых ранее сообщали Masuda and Takamiya (2004) и Xiong et al. (2000) соответственно.

Рисунок 2.

Восстановление высокой светочувствительности…

Рисунок 2.

Восстановление светочувствительного фенотипа мутанта, лишенного LPOR. Рост…

Фигура 2.

Восстановление светочувствительного фенотипа мутанта, лишенного LPOR. Рост двух мутантов YFP12 (отсутствие LPOR, Δ por ) и YFC2 (DPOR отсутствует, Δ chlL ) и контрольный штамм YFD1 на чашках с агаром BG-11 при сильном освещении (250–330 мк моль м ^-2 с ^-1 ) и аэробные (А) и анаэробные (В) условия. Показаны кривые роста YFP12 (черные треугольники), YFC2 (черные кружки) и YFD1 (белые кружки) при барботаже воздуха (2% CO ₂ ; C) и анаэробных (D) условиях. Содержание Chl a в трех штаммах отслеживали по росту в барботажных (Е) и анаэробных (F) условиях.

Рисунок 3.

Уровень кислорода критический для роста…

Рисунок 3.

Уровень кислорода критический для роста мутанта, лишенного LPOR. A, Кривые роста…

Рисунок 3.

Уровень кислорода критический для роста мутанта, лишенного LPOR. A, Кривые роста YFP12 при различных уровнях кислорода. YFP12 культивировали в условиях высокой освещенности с барботажем в 2% CO ₂ /воздух (21% O ₂ ; черные треугольники), 5% O ₂ (белые треугольники), 4% O ₂ (черные квадраты), 3% O ₂ (белые квадраты), 0,01 % O ₂ (черные кружки) и 0 % O ₂ (белые кружки). B, изменение скорости роста трех штаммов при различных уровнях кислорода: YFD1 (белые кружки), YFC2 (белые треугольники) и YFP12 (черные квадраты). Скорость роста (ч ^-1) оценивалась как величина, обратная начальному времени удвоения. C, Связь между скоростью роста и содержанием Chl в клетках. Содержание Хл YFD1 (белые кружки), YFC2 (белые треугольники) и YFP12 (черные квадраты) определяли в клетках, выращенных в течение 24 ч при каждом уровне кислорода. Содержание хл ( мк г/мл ^-1 /OD ₇₃₀ ) оценивали путем деления количества Хл на единицу объема культуры на мутность (OD ₇₃₀ ).

Рисунок 4.

Активность DPOR в бесклеточных экстрактах…

Рисунок 4.

Активность DPOR в бесклеточных экстрактах анаэробно выращенных клеток. Были приготовлены бесклеточные экстракты…

Рисунок 4.

Активность DPOR в бесклеточных экстрактах анаэробно выращенных клеток. Бесклеточные экстракты готовили из клеток YFP12 и YFD1, выращенных в анаэробных условиях при сильном освещении в течение 24 часов. Анализы DPOR проводили с бесклеточными экстрактами из YFP12 (A, следы a–f) и YFD1 (A, следы g–i). Инкубационный период составлял 0 мин (а, черный), 5 мин (б, синий), 10 мин (в, фиолетовый), 20 мин (г, зеленый), 30 мин (д, желтый) и 60 мин (е, красный). ) для анализа с экстрактами YFP12 (0,34 мг белка) и 0 мин (g, черный), 20 мин (h, зеленый) и 60 мин (i, красный) для анализа с экстрактами YFD1 (0,54 мг белка). Реакции останавливали добавлением ацетона с последующим разделением фаз с н -гексан. Регистрировали спектры поглощения нижней фазы. A (следы j – m) – потребность в АТФ для реакции DPOR. Кривая m (красная) представляет полную реакцию, содержащую 1 мМ АТФ и систему регенерации АТФ, кривая l (зеленая) представляет реакцию без АТФ, кривая k (синяя) представляет реакцию без системы регенерации АТФ, а кривая j (черная) представляет собой реакцию без АТФ и системы регенерации АТФ. B, Динамика образования хлоридов в анализе с бесклеточными экстрактами YFP12, выращенными при 0% O ₂ (черные кружки) и 3% O ₂ (белые кружки) и YFD1 ниже 0% O ₂ (черные треугольники). Количество Chlide в анаэробно выращенных (0% O ₂ ) экстрактах YFP12 и YFD1 рассчитывали по соответствующему спектру поглощения (A, следы a–i). C, кислородная чувствительность активности DPOR. Аликвоты бесклеточного экстракта YFP12 выдерживали на воздухе в течение различных периодов времени при 4°С. После воздействия анализы DPOR проводились в анаэробных условиях, как описано. Активность ДПОР после 30-минутной инкубации в анаэробных условиях была принята за стандартную (100%) активность, которая составила 1,4 пмоль мин-9.0007 -1 мг ^-1 .

Рисунок 5.

Вестерн-блоттинг субъединиц DPOR…

Рисунок 5.

Вестерн-блоттинг субъединиц DPOR и LPOR в клетках YFP12 и YFD1 (A)…

Рисунок 5.

Вестерн-блоттинг субъединиц DPOR и LPOR в клетках YFP12 и YFD1 (A) и количественное определение субъединиц DPOR с помощью денситометрии (B). A, YFP12 (отсутствие LPOR, дорожка 1) и YFD1 (контрольный штамм, дорожка 2) выращивали фотоавтотрофно в анаэробных условиях в течение 24 часов. Собирали клетки, готовили бесклеточные экстракты и разделяли с помощью SDS-PAGE (5,5×9).0109 мк мкг белка/дорожка), электроперенос на мембраны PVDF и иммуноокрашивание антисыворотками против ChlL-6xHis, ChlN-6xHis, ChlB-6xHis, LPOR-6xHis (POR) и ферредоксина I кукурузы (Fd). Очищенные белки ChlL-6xHis (11,5 нг), ChlN-6xHis (15,6 нг) и ChlB-6xHis (9,2 нг) загружали в качестве маркеров количественного определения на тот же гель (дорожки 3). Обратите внимание, что очищенные белки-метки 6xHis демонстрируют небольшую разницу в подвижности из-за меток по сравнению с белками в неочищенных экстрактах. B. Количество субъединиц DPOR в YFP12 (белые столбцы) и YFD1 (черные столбцы) было количественно определено денситометрически с помощью NIH Image Version 1.63 на основе соответствующей очищенной субъединицы с известными количествами.

Рисунок 6.

Предлагаемое время появления двух…

Рисунок 6.

Предполагаемое время появления двух редуктаз Pchlide (DPOR и LPOR) в ответ на…

Рисунок 6.

Предполагаемое время появления двух редуктаз Pchlide (DPOR и LPOR) в ответ на повышение уровня кислорода в атмосфере. Когда на Земле впервые возник первичный фотосинтез, в атмосфере были лишь следовые количества кислорода (10 ⁻¹³ атм; 10%–11% [об./об.]; Кастинг 1987; а). После развития оксигенного фотосинтеза уровни кислорода постепенно увеличивались, а затем быстро повышались между 2,4 и 2,2 млрд лет назад. Затем уровень кислорода достиг 0,03 атм (3% [об./об.]) примерно от 2,2 до 2,0 млрд лет назад (Rye and Holland, 1998). . Момент, когда уровень кислорода достиг 3%, является точкой Хл Пастера (б). Примерно к 0,5 млрд лет назад уровень кислорода достиг современного уровня (0,21 атм; 21% [об./об.]; с). Уровень кислорода непосредственно над кислородными оазисами (Kasting, 1992) предполагается равным 0,016 атм (1,6% [об./об.]; d).

См. это изображение и информацию об авторских правах в PMC

Цитируется

Влияние света и кислорода на хлорофилл d Биосинтез в морской цианобактерии Acaryochloris   марина .
Цузуки Ю., Цукатани Ю., Ямакава Х., Ито С., Фудзита Ю., Ямамото Х. Цузуки Ю. и др. Растения (Базель). 2022 29 марта; 11 (7): 915. doi: 10.3390/plants11070915. Растения (Базель). 2022. PMID: 35406896 Бесплатная статья ЧВК.
Внеклеточная везикуло-опосредованная секреция протохлорофиллида у цианобактерий Лептолынгбя борьяна .
Усуи К., Ямамото Х., Ои Т., Танигучи М., Мори Х., Фудзита Ю. Усуи К. и др. Растения (Базель). 2022 29 марта; 11 (7): 910. doi: 10.3390/plants11070910. Растения (Базель). 2022. PMID: 35406890 Бесплатная статья ЧВК.
Роль мембран и липидно-белковых взаимодействий в Mg-ветви биосинтеза тетрапирролов.
Солимоши К., Мыслива-Курдзель Б. Солимози К. и соавт. Фронт завод науч. 2021 28 апр;12:663309. doi: 10.3389/fpls.2021.663309. Электронная коллекция 2021. Фронт завод науч. 2021. PMID: 33995458 Бесплатная статья ЧВК. Обзор.
Возвращение к Гранику: синтез эволюционных и экологических доказательств позднего происхождения бактериохлорофилла через призрачные линии и горизонтальный перенос генов.
Ward LM, Shih PM. Уорд Л.М. и соавт. ПЛОС Один. 2021 28 января; 16 (1): e0239248. doi: 10.1371/journal.pone.0239248. Электронная коллекция 2021. ПЛОС Один. 2021. PMID: 33507911 Бесплатная статья ЧВК.
Комплексная эволюция светозависимых протохлорофиллидоксидоредуктаз аэробных аноксигенных фототрофов: происхождение, филогения и функции.
Черномор О. , Петерс Л., Шнайдевинд Дж., Лешке А., Книпс-Грюнхаген Э., Шмитц Ф., фон Лирес Э., Кутта Р.Дж., Свенссон В., Ягер К.Е., Дреппер Т., фон Хазелер А., Краусс У. Черномор О. и др. Мол Биол Эвол. 2021 9 марта;38(3):819-837. doi: 10.1093/molbev/msaa234. Мол Биол Эвол. 2021. PMID: 32931580 Бесплатная статья ЧВК.

Просмотреть все статьи «Цитируется по»

Типы публикаций

термины MeSH

вещества

Ремонт и обслуживание дифференциалов | Spring Works

Что такое дифференциал, как он работает и как с ним обращаться?

Колеса на одной оси не всегда движутся с одинаковой скоростью при повороте автомобиля. В вашем автомобиле есть важная часть, называемая дифференциалом, которая согласовывает эту разницу, чтобы вы сохраняли контроль над своим автомобилем каждый раз, когда выполняете поворот.

Ваш дифференциал является важным компонентом вашего автомобиля, фургона, грузовика или внедорожника, но когда он работает правильно, вы, вероятно, не уделяете ему много внимания.

Вот все, что вам нужно знать о том, что такое дифференциал, как он работает и что вы можете сделать, чтобы позаботиться о нем, чтобы избежать потенциальных проблем в будущем.

Что такое дифференциал?

Дифференциал представляет собой зубчатую передачу, состоящую из трех валов, шестерен, подшипника и связанных компонентов. По сути, его цель состоит в том, чтобы убедиться, что каждое колесо движется плавно, даже если они движутся с разной скоростью. Все автомобили, грузовики, фургоны и внедорожники имеют дифференциал, который позволяет внешнему ведущему колесу вращаться быстрее, чем внутреннему ведущему колесу, когда вы поворачиваете. Это важно для того, чтобы можно было сбалансировать разницу скоростей, обеспечив вам плавный поворот.

Примером транспортного средства без дифференциала является картинг. Когда вы едете на картинге, вам сложнее управлять в повороте и поворачивать, потому что колеса вращаются с одинаковой скоростью.

Дифференциал обладает тем свойством, что скорость вращения одного вала либо фиксированно кратна средней скорости всех трех валов, либо является средней скоростью других валов. Когда скорость одного колеса увеличивается, она уравновешивается уменьшением скорости другого колеса.

Как ухаживать за дифференциалом?

Как и в случае с большинством компонентов вашего автомобиля, профилактическое обслуживание — лучший способ ухода за дифференциалом. В большинстве автомобилей дифференциал прослужит 150 000 миль и более. Тем не менее, вы можете предпринять простые шаги, чтобы убедиться, что ваш дифференциал находится в хорошем состоянии, чтобы не оказаться в опасной ситуации или не платить за более дорогостоящий ремонт позже.

Масло в дифференциале следует менять каждые 30 000–50 000 миль, в зависимости от ваших привычек вождения и спецификаций производителя. Это шаг, который часто упускают из виду, в отличие от моторного масла, которое вы меняете каждые 3000–5000 миль. Вы хотите менять масло в дифференциале через регулярные промежутки времени, потому что, как и в случае с вашим двигателем, контакт металла с металлом в течение тысяч миль изнашивает поверхность и ослабляет ваши шестерни благодаря теплу, выделяемому при трении. Пренебрежение этим важным шагом может привести к серьезным головным болям позже.

Как узнать, неисправен ли мой дифференциал?

Автомобили с малым пробегом, как правило, не нуждаются в новом дифференциале, так как эта деталь может прослужить более 150 000 миль. Тем не менее, если вы водите машину с таким пробегом, убедитесь, что вы знаете предупреждающие признаки выхода из строя дифференциала, чтобы вы могли позаботиться о проблеме сейчас, прежде чем она перерастет во что-то более серьезное.

1. Вы слышите жужжание, свист, лязг или вой из переднего или заднего дифференциала.
Если кажется, что шум исходит от ваших колес, вероятно, это ваш дифференциал. Если вы не уверены, издает ли ваш дифференциал шум, отнесите его в Spring Works для проверки, чтобы определить, есть ли проблема.

2. Вы не едете накатом так же хорошо, как раньше
Обычно, когда вы едете, вы можете держать ногу на педали акселератора, чтобы поддерживать скорость, пока вы едете по дороге или шоссе. Если вы начинаете замечать, что это больше похоже на то, что что-то тянет вашу машину назад, а не позволяет вам двигаться плавно, возможно, ваш дифференциал выходит из строя. Ваш дифференциал может повлиять на движение по инерции, потому что, когда он выходит из строя, ваши колеса начинают вращаться неравномерно. Это создает ощущение, что ваши колеса не имеют достаточного давления, необходимого для движения по инерции, что приводит к ощущению, что что-то их сдерживает.

3. Вы слышите лязг или стук рядом с осью
Вы когда-нибудь загружали слишком много одежды в сушилку для белья и слышали, как сушилка начинает издавать громкие хлопки и лязг после включения? Примерно так это звучит на вашей оси, когда ваш дифференциал выходит из строя, только в меньшем масштабе.

Когда ваш дифференциал начинает изнашиваться, детали расшатываются. Это то, что вы слышите, когда ось вашего автомобиля поворачивает колеса. Если вы проигнорируете этот звук, вы в конечном итоге повредите свою ось и вызовете больше проблем, устранение которых потребует много времени и денег. Итак, если вы слышите, как ваша ось издает стучащие звуки, проверьте ее как можно скорее. Прекратите управлять автомобилем, чтобы не повредить его, что приведет к большему количеству проблем, чем больше вы ездите.

4. Вы замечаете, что управлять вашим автомобилем становится труднее
Каждый раз, когда ваш автомобиль перестает управляться так, как вы знаете, что-то не так. Если у вас автомобиль с большим пробегом, это может быть признаком того, что ваш дифференциал выходит из строя. Это связано с тем, что дифференциал больше не выполняет свою функцию, гарантируя, что колеса могут двигаться с разной скоростью.

5. Вы замечаете вибрации, которые усиливаются с увеличением скорости автомобиля.

Как ремонтировать и обслуживать дифференциал

В большинстве случаев лучше отремонтировать дифференциал, чем заменить его. Стоимость замены дифференциала обычно будет намного выше в зависимости от точного повреждения, а также марки и модели вашего автомобиля. Вы можете узнать больше о наших дифференциальных услугах здесь.

В большинстве автомобилей компоненты дифференциала не нуждаются в замене до тех пор, пока вы не проедете на нем более 150 000 миль. Если вы управляете автомобилем с большим пробегом и думаете, что ваш дифференциал выходит из строя, запишитесь сегодня на встречу в Spring Works, чтобы мы посмотрели на него. Мы предоставим вам варианты ремонта и замены, которые вернут вас на дорогу как можно быстрее и безопаснее.

Как работает дифференциал?

Узнайте больше о конструкции, функциях и применении дифференциала и блокировки дифференциала в этой статье.

1 Зачем автомобилю дифференциал?
2 Конструкция дифференциала
- 2. 1 1-я ступень – привод раздельных валов шкворнями и свободно вращающейся штангой
- 2.2 2-я ступень – привод валов несколькими шпильками и свободно вращающимися штангами
- 2.3 3-я ступень – Замена штифты и стержни с коническими шестернями
- 2.4 4-я ступень – привод валов дополнительными коническими шестернями
- 2.5 5-я ступень – симметричное расположение конических шестерен во избежание изгибающих напряжений
3 Кинематика дифференциала
планетарная коробка передач
5 Блокировка дифференциала

Зачем автомобилю дифференциал?

В автомобилях колеса обычно приводятся в движение двигателем с помощью конической передачи. Это позволяет отклонить вращательное движение от двигателя к колесам на 90°. Если бы же колеса были жестко связаны друг с другом общим валом, это привело бы к проблемам при прохождении поворотов. В таком случае внешнее колесо должно преодолевать большее расстояние, чем внутреннее колесо. Однако, поскольку оба колеса должны проходить поворот одновременно, внешнее колесо должно вращаться быстрее, чем внутреннее колесо.

Рисунок: Скручивание вала при повороте

Если бы два колеса были соединены общим валом, вал скручивался бы из-за разных скоростей вращения. Рано или поздно такой поворот компенсируется пробуксовкой одного из колес. Это проскальзывание в повороте не только снижает безопасность движения, но и приводит к значительному износу шин и, в конечном счете, к поломке вала.

Анимация: Кручение карданного вала во время поворота Анимация: Кручение карданного вала во время поворота (крупный план)

При прохождении поворотов внешнее колесо должно иметь возможность вращаться быстрее, чем внутреннее колесо!

По этой причине в первые дни только одно из колес было ведущим. Другое колесо свободно насаживалось на вал, так что оно могло вращаться с разной скоростью. Такой односторонний привод приводит, однако, к тому, что транспортное средство пытается двигаться по небольшой кривой. Это снижает не только удовольствие от вождения, но и безопасность вождения. Поэтому было необходимо найти решение, позволяющее управлять обоими колесами одновременно, позволяя различных скоростей : родился дифференциал .

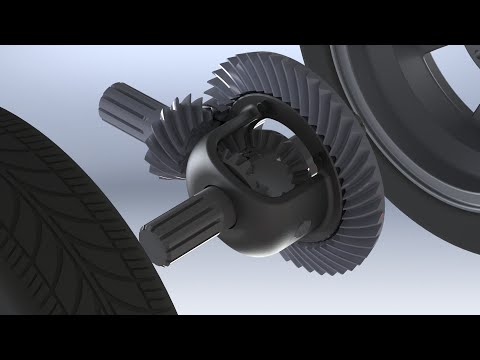

Анимация: работа дифференциала

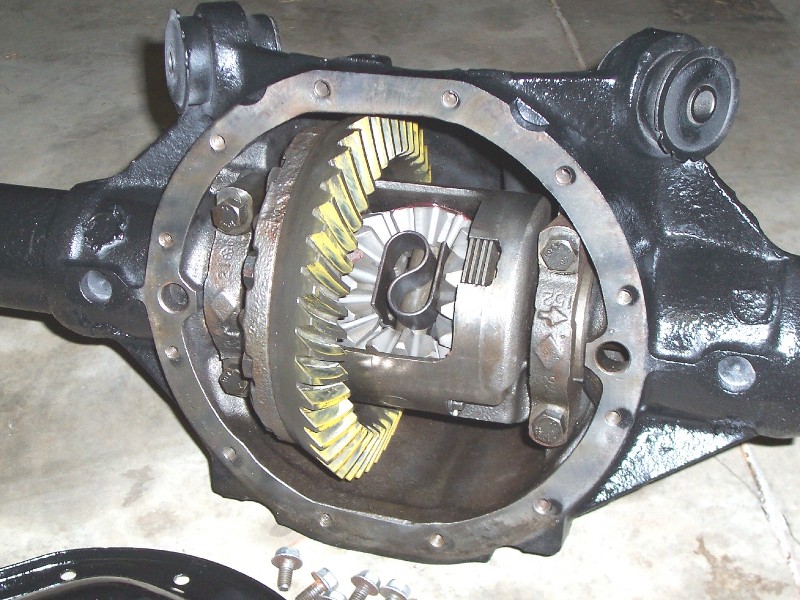

На рисунке ниже показан дифференциал грузовика. Можно увидеть шестерню (показана желтым на анимации выше) и коническую шестерню (показана оранжевым на анимации выше). Остальные конические шестерни находятся внутри корпуса и снаружи не видны.

Рисунок: Дифференциал грузового автомобиля

Конструкция дифференциала

Конструкция и принцип работы дифференциала с первого взгляда непонятны. Главный вопрос в том, как придумать такое расположение шестерен. Для простоты имеет смысл сначала понять отдельные шаги, лежащие в основе идеи дифференциала.

Анимация: Как работает дифференциал

1-й шаг – привод отдельных валов с помощью штифтов и свободно вращающегося стержня

Первоначальная идея состоит в том, чтобы сначала разделить общий приводной вал так, чтобы каждое колесо имело свой собственный приводной вал. Это гарантирует, что вал не перекрутится, если одно из двух колес будет вращаться с разной скоростью. Два штифта теперь прикреплены к каждому из отдельных валов. Между этими штифтами свободно вращающийся стержень приводит в движение соответствующие валы колес.

Рисунок: 1-я ступень – привод валов шкворнями и свободно вращающейся планкой

Таким образом, колеса можно поворачивать на разные градусы в пределах определенного предела. Если одно из колес замедляется, противоположное колесо можно сдвинуть немного дальше с помощью вращающегося стержня. Однако разное вращение не должно быть слишком большим, иначе стержень выскользнет из штифтов и больше не сможет передать усилие.

2-я ступень – привод валов несколькими штифтами и свободно вращающимися стержнями

Для увеличения еще очень ограниченного движения можно было бы просто использовать несколько штифтов вместо одного, а также большее количество вращающихся стержней. Штифты и стержни теперь могут входить друг в друга один за другим. Полный привод больше не ограничен. Одно из колес теперь может вращаться с совершенно другой скоростью и даже стоять на месте, в то время как другое колесо может продолжать приводиться в движение. В принципе такая компоновка уже представляет собой полноценный дифференциал!

Рисунок: 2-й шаг – привод валов несколькими штифтами и свободно вращающимися стержнями

При ближайшем рассмотрении видно, что при таком дифференциале замедленное колесо тормозится в той же мере, в какой ускоряется другое колесо. Потеря скорости на одной стороне колеса компенсируется таким же приростом скорости на другой стороне. Этот принцип основан на законе сохранения энергии.

Такое кинематическое поведение колес именно то, что нужно при прохождении поворотов. При повороте внутреннее колесо должно вращаться медленнее в той же мере, в какой внешнее колесо должно вращаться быстрее.

Дифференциал обеспечивает вращение внутреннего колеса в той же степени медленнее, чем внешнее колесо вращается быстрее при прохождении поворотов!

3-й шаг – Замена штифтов и стержней на конические шестерни

Передача усилия с помощью штифтов и стержней не очень эффективна. Поэтому их заменяют шестернями, точнее коническими шестернями . Коническая шестерня, показанная синим цветом, которая вращается вокруг валов колес, также упоминается как крестовина 9029.0 . В принципе, эта крестовина представляет собой не что иное, как планетарную шестерню , как она известна из планетарных шестерен. И действительно, дифференциал можно рассматривать как особую форму планетарного редуктора (подробнее об этом позже).

Рисунок: 3-й этап – замена пальцев и стержней на конические шестерни
4-й этап – привод валов дополнительными коническими шестернями
Привод крестовины, разумеется, осуществляется не вручную, а с помощью двигателя. Крестовина, в свою очередь, приводится в движение коническим редуктором (обычно гипоидным), состоящим из шестерня (показана желтым цветом) и коническая шестерня (показана оранжевым цветом). Шестерня крестовины установлена на этой оранжевой конической шестерне. Поскольку оранжевая коническая шестерня «несет» на себя вращающуюся крестовину, оранжевая коническая шестерня также называется водилом .
Рисунок: 4-я ступень – привод валов дополнительными коническими шестернями
5-я ступень – симметричное расположение конических шестерен во избежание изгибающих напряжений
только одна крестовина, но две крестовины. Вторая крестовина смещена на 180°.
Рисунок: 5-й этап – симметричное расположение конических зубчатых колес для предотвращения изгибающих напряжений
На приведенном ниже рисунке показано, что при использовании двух зубчатых колес силы компенсируют друг друга в горизонтальном направлении. Приводные валы колес при этом подвергаются чисто скручиванию, но не изгибу!
Рисунок: Предотвращение изгибающих напряжений за счет симметричного расположения двух конических шестерен
Кинематика дифференциала
Анимация: Использование дифференциала
При прямолинейном движении обычно ни одно из колес не вынуждено вращаться медленнее или быстрее, чем другое. В этом случае шестерни крестовины приводят в движение валы колес без какого-либо относительного движения. Затем колеса вращаются с той же скоростью, что и носитель.
Анимация: Дифференциал при прямолинейном движении
Если сейчас, например, въехать в правый поворот, внутреннее колесо замедляется на меньшее расстояние, которое предстоит пройти. Однако внешнее колесо должно тогда вращаться быстрее в той же степени, так как оно должно преодолеть большее расстояние. Благодаря своей особой конструкции дифференциал в конечном итоге обеспечивает именно такое кинематическое поведение! Точная математическая взаимосвязь объясняется более подробно в следующем разделе.
Лучший способ понять кинематику — представить себе экстремальный поворот, когда внутреннее колесо практически стоит на месте, а внешнее колесо следует по кругу вокруг внутреннего колеса. В этом случае водило приводит в движение крестовины вокруг конической шестерни («боковой шестерни») неподвижного вала колеса. Затем крестовины начинают вращаться и теперь совершают относительные движения. Противоположная коническая шестерня («боковая шестерня») левого ведущего вала теперь приводится в движение этим вращением крестовин в дополнение к уже имеющемуся вращению водила и, таким образом, вращается быстрее.
Анимация: Дифференциал при повороте
По сравнению с водилой, внутреннее колесо вращается медленнее в той же степени, в какой внешнее колесо вращается быстрее при повороте.
Только после завершения поворота и повторной регулировки скорости вращения двух колесных валов больше не происходит перемещение относительно друг друга, а скорость водила соответствует скорости вращения колес.
Даже если скорости колес различаются при прохождении поворотов, оба колеса всегда приводятся в движение одним и тем же крутящим моментом! Это связано с тем, что в коробках передач изменение крутящего момента происходит только за счет соотношения числа зубьев шестерен. Однако дифференциал имеет симметричную конструкцию. Он не отличается по количеству зубьев между левым и правым приводным валом. Это означает, что изменение крутящего момента между двигателем и приводными валами всегда одинаково. Таким образом, обе шестерни имеют одинаковый крутящий момент.
Даже если соответствующий крутящий момент на колесах не отличается, они имеют разную мощность! Это связано с тем, что мощность определяется произведением крутящего момента M и скорости вращения n:
\begin{align}
\boxed{P=2 \pi \cdot M \cdot n} \\[5px]
\end{ align}
Следует отметить, однако, что когда дифференциал активен при прохождении поворотов, происходят относительные перемещения конических шестерен, что приводит к дополнительному снижению эффективности передачи.
Хотя дифференциал обеспечивает разные скорости и, следовательно, разную мощность для колес, крутящий момент на обоих колесах идентичен!
Дифференциал как частный случай планетарного редуктора
Как уже упоминалось, дифференциал представляет собой особый тип планетарного редуктора. Одна из конических шестерен на валах колес может рассматриваться как солнечная шестерня , в то время как другая коническая шестерня в переносном смысле соответствует кольцевой шестерне .
Рисунок: Сравнение дифференциала с планетарной передачей
Поскольку дифференциал представляет собой особый тип планетарной передачи, взаимосвязь между различными скоростями вращения также может быть описана основное уравнение для планетарных передач (уравнение Уиллиса):
\begin{align}
&\boxed{ n_s = n_c \cdot \left(1-i_0 \right) + n_r \cdot i_0} \\[5px]
\end{align}
Для классических планетарных передач n _r относится к скорости вращения зубчатого венца, n _s обозначает скорость вращения солнечной шестерни и n _c относится к скорости вращения перевозчик. i ₀ обозначает так называемый фиксированный коэффициент передачи несущей.
В случае дифференциала передаточное число с фиксированным водилом соответствует передаточному числу, полученному при фиксированном водиле. Если одно из колес («зубчатый венец») вращается в этом состоянии, то другое колесо («солнечное зубчатое колесо»), очевидно, вращается с той же скоростью, но в противоположном направлении. Таким образом, коэффициент передачи с фиксированной несущей равен i ₀ = -1.
Анимация: Стационарное передаточное число дифференциала
Если коэффициент передачи фиксированной несущей из i ₀ =-1 используется в верхнем уравнении, то применяются следующие соотношения:
\begin{align}
& n_s = n_c \cdot \left(1-i_0 \right) + n_r \cdot i_0 ~~~\text{with}~i_0=-1~~~~\text{:} \\[5px]
&n_s = n_c \cdot \left(1-(-1) \right) + n_r \cdot (-1) \\[5px]
&n_s = n_c \cdot 2 – n_r \\[5px]
&n_r + n_s = 2 \cdot n_c \\[5px]
\end{align}
Поскольку дифференциалы не имеют классической солнечной шестерни или зубчатого венца, соответствующие скорости вращения шестерен обозначаются n ₁ (=n _r ) или n ₂ (=n _s ). Таким образом, между скоростями вращения колес n ₁ или n ₂ и скоростью вращения водила n _c применяется следующее соотношение:
\begin{align}
&\boxed{n_1 + n_2 = 2 \cdot n_c} \\[5px]
\end{align}
Правая часть уравнения всегда постоянна при постоянной скорости носителя и, следовательно, при постоянной скорости двигателя. Теперь также можно увидеть математически, что при постоянной скорости двигателя уменьшение скорости на одном из колес приводит к увеличению скорости на противоположном колесе. Преобразовав уравнение, можно также увидеть, что скорость тележки соответствует средней скорости двух колес.
\begin{align}
&\boxed{n_c = \frac{n_1 + n_2}{2}} \\[5px]
\end{align}
Блокировка дифференциала
Большим преимуществом дифференциала является то, что их можно использовать при прохождении поворотов, разделив скорость вращения или мощность между соответствующими колесами в соответствии с их потребностями. Однако в некоторых ситуациях это может быть и недостатком. Например, при трогании с места на ровной или скользкой дороге одно из колес может потерять сцепление с дорогой и пробуксовывать, а другое колесо останется на земле. Дифференциал теперь передает всю мощность на вращающееся колесо, в то время как на неподвижное колесо мощности нет. Вращающееся колесо теперь вращается с удвоенной скоростью, а другое колесо стоит на месте. Таким образом едва ли можно получить поступательную движущую силу, а если и только одностороннюю силу из-за трения скольжения вращающегося колеса.
Анимация: Дифференциал при повороте
Такой случай, когда одно из колес имеет меньшее сцепление с дорогой, чем другое, и, таким образом, склонно к проскальзыванию, возникает в основном при движении по бездорожью, когда нагрузка на колеса постоянно меняется. Но даже в быстрых поворотах, когда центробежные силы сильно разгружают внутреннее колесо, возрастает опасность пробуксовки и возникает угроза одностороннего распределения мощности. Если в худшем случае транспортное средство слегка наклоняется и внутреннее колесо теряет сцепление с дорогой, это колесо получает полную мощность и вращается в воздухе с удвоенной скоростью. Противоположное колесо, которое все еще имеет сцепление с землей, не получает никакой мощности, и, следовательно, управление автомобилем больше невозможно.
Поэтому в упомянутых выше случаях дифференциал является скорее препятствием. По этой причине в основном автомобили повышенной проходимости оснащаются так называемыми блокировками дифференциала . Такая блокировка дифференциала затем снова жестко соединяет два приводных вала колес друг с другом и, таким образом, отключает дифференциал. Однако это приводит к скручиванию карданного вала при прохождении поворотов, как уже объяснялось в начале. Поэтому блокировку дифференциала следует активировать только в исключительных случаях. 9вал быстро изнашивается, задняя шина и трудности в управлении из прямолинейного положения скоро ощущаются. На рис. 26.43 видно, что внешнее колесо должно пройти большее расстояние, чем внутреннее колесо, при прохождении поворота автомобиля. Следовательно, если колеса соединены между собой, шины должны «скользить» по дорожному полотну и поддерживать движение автомобиля прямо вперед. Эти проблемы можно свести к минимуму, управляя одним колесом и позволяя другому вращаться свободно. Но это обеспечивает неуравновешенную тягу и неодинаковую скорость прохождения поворотов, из-за чего такая компоновка не была принята. Проблема была решена в 1827 году французом Пекером, который изобрел дифференциал. Этот механизм вращает колеса с разной скоростью, сохраняя привод на оба колеса. 9внутренние и внешние колеса за один полный оборот колес. Эта разница должна быть поглощена скребком шин или приспособлена к какому-либо механическому устройству.

Принцип.
Рассмотрим два диска, показанные на рис. 26.44А, соединенные валами с колесами и соединенные между собой рычагом. Когда сила F прикладывается к точке C в центре рычага, каждый диск получает половину приложенной силы. Движение дисков зависит от сопротивления R, противодействующего движению валов. Если на диск «В» действует большее сопротивление, рычаг наклоняется и толкает диск «А» вперед на большую величину. Это условие проиллюстрировано на виде сверху на рис. 26.44B, и увеличение расстояния, пройденного A, равно уменьшению расстояния, пройденного B, а увеличение скорости A равно уменьшению скорости B.
Следовательно, А + В = 2С.
Дисковая система заменена коническими зубчатыми колесами на рис. 26.44С, называемыми солнечными колесами (дисками) и сателлитами (рычагами). Привод, приложенный к поперечному штифту, толкает планетарные шестерни вперед и оказывает равное усилие

Рис. 26.44. Действие дифференциала.
крутящий момент на каждом солнечном колесе независимо от скорости. Когда автомобиль входит в поворот, внутреннее колесо замедляется, а сателлиты вращаются вокруг своей оси, позволяя внешнему колесу ускоряться. При прямолинейном движении автомобиля весь узел вращается с одинаковой скоростью.
На рис. 26.44D показан блок дифференциала, в котором коронная шестерня крепится болтами к клетке дифференциала. Этот сепаратор также несет солнечные колеса на подшипниках скольжения и передает привод на поперечный штифт. Для легковых автомобилей достаточно двух планетарных передач, а для более тяжелых транспортных средств необходимы четыре шестерни для снижения давления на зубья. Дифференциал смазывается маслом главной передачи, которое разбрызгивается через отверстия в корпусе дифференциала.
Блокировка дифференциала.
В полноприводном транспортном средстве, если одно ведущее колесо теряет сцепление с дорогой, тяговая сила значительно снижается. Это приводит к обездвиживанию транспортного средства, так что дифференциальное действие становится нежелательным для транспортных средств, предназначенных для движения по плохим поверхностям. Это действие можно предотвратить, заблокировав вместе любые два отдельных узла дифференциала. Одно из таких устройств показано на рис. 26.45. Элемент скользящей кулачковой муфты соединен шлицами с солнечным колесом дифференциала, которое входит в зацепление с собачьими зубьями, выполненными на обойме дифференциала. Сцепление включается с помощью вилки, которую можно перемещать с помощью рычага, установленного снаружи оси. При включении солнечное колесо и, следовательно, заднее колесо, соединенное с этой солнечной шестерней, заставляют вращаться с той же скоростью, что и клетка. Такая фиксация одной солнечной шестерни в клетке гарантирует, что другая солнечная шестерня также будет вращаться с той же скоростью.

Рис. 26.45. Блокировка дифференциала.
Дифференциал повышенного трения.
Дифференциал не обеспечивает высокого механического КПД, который желателен для большинства механических компонентов. Даже если установлен дифференциал «с низким коэффициентом трения» с уменьшенным сцеплением на скользких поверхностях, он ограничивает ускорение мощного автомобиля и вызывает чрезмерный износ шин. Реакция крутящего момента двигателя такого автомобиля во время ускорения стремится приподнять левое ведущее колесо над землей. В сочетании с неровным дорожным покрытием это вызывает чрезмерную пробуксовку колес. Чтобы свести к минимуму эти недостатки, дифференциальному действию противодействует искусственное увеличение трения между солнечным колесом и корпусом дифференциала. Когда эта функция включена, она называется дифференциалом повышенного трения. Два основных типа дифференциала повышенного трения:
• Механический самоблокирующийся дифференциал. • Виско-дифференциал.

Рис. 26.46. Главная передача в сборе с дифференциалом повышенного трения.
26.5.1.
Механический дифференциал повышенного трения
На рис. 26.46 показан дифференциал повышенного трения, который крепится болтами к ведущему колесу. Многодисковый пакет сцепления, установленный за каждым солнечным колесом, имеет внутреннюю и внешнюю пластины, соединенные шлицами с солнцем и клеткой соответственно. Конические шестерни создают осевое усилие, пропорциональное крутящему моменту, прикладываемому коронным колесом к дифференциалу. При передаче с низким крутящим моментом дифференциал работает как обычно. При увеличении передаваемого крутящего момента нагружается пакет фрикционов, который сопротивляется движению солнечной шестерни, так что она вращается с другой скоростью, чем скорость клетки (рис. 26.47).
Для работы с дальнейшим увеличением нагрузки на пакет фрикционов во многих конструкциях заложены дополнительные функции. К ним относятся следующие:
(i) Диски получают начальную нагрузку через тарельчатую пружинную шайбу Belleville
, установленную между клеткой и дисками сцепления каждого пакета. (ii) Угловые кулачковые поверхности устанавливаются между клеткой и поперечными штифтами. Сепаратор оказывает приводное усилие на штифт, который, в свою очередь, прижимает сателлиты к боковому зубчатому венцу. В системе с четырьмя сателлитами два отдельных штифта гибко соединены в центре с противоположными поверхностями кулачков, так что они заставляют две сателлиты воздействовать на один пакет сцепления, а два других прилагать усилие в противоположном направлении.

Рис. 26.47. Дифференциал повышенного трения.
26.5.2.
Вискомуфта дифференциала
Этот тип сочетает в себе стандартный блок дифференциала с вязкостной муфтой. Муфта используется в этой системе как вязкостное регулирующее устройство для регулирования разницы скоростей между двумя ведущими колесами. Как объяснялось выше, блокирующее действие механического самоблокирующегося дифференциала зависит от входного крутящего момента, тогда как для вязкостного типа оно зависит от разности скоростей ведущих колес. Очень небольшое сопротивление предлагается с небольшой разницей в скорости, и оно постепенно увеличивается с увеличением разницы. По сравнению с механическим дифференциалом повышенного трения вязкостной тип обеспечивает меньший износ шин, более легкое рулевое управление и более низкие нагрузки на компоненты трансмиссии. Для жидкости с высокой вязкостью муфта может быть рассчитана на передачу сравнительно высокого крутящего момента, который постепенно увеличивается с увеличением скорости сдвига.
Вискозиметр по своей базовой конструкции очень похож на многодисковое сцепление. В нем используется корпус и ступица, а между ними зажат ряд перфорированных металлических пластин, погруженных в кремниевую жидкость (рис. 26.48). Также эти пластины поочередно крепятся к ступице и корпусу. Термостойкое уплотнение из фторированного каучука изолирует силиконовую жидкость от смазочного масла в узле главной передачи.
Взаимосвязь крутящего момента и скорости сдвига зависит от вязкости жидкости, зазора между пластинами и перфорации пластин. Эти факторы варьируются при разработке муфты, подходящей для применения.
Длительное проскальзывание муфты вызывает выделение тепла, из-за которого жидкость расширяется и занимает часть воздушного пространства. В случае, если распорки не используются для разделения пластин, увеличение давления воздуха из-за расширения жидкости и снижение давления жидкости в зазорах сталкивает пластины вместе. Это вызывает контакт металла с металлом, так что муфта временно выходит из режима работы в вязкостном режиме. На этом этапе выходной крутящий момент значительно возрастает, в некоторых конструкциях даже в шесть раз больше.

Рис. 26.48. Виско-дифференциал.
Вискомуфты можно использовать для управления передним, центральным и задним дифференциалами. Каждое приложение можно рассматривать как отличное от других с учетом его положения, скорости работы и типа транспортного средства, на котором оно установлено. Например, блок управления вязкостью в задней части мощного автомобиля требует использования «горба» в качестве защиты от перегрузок. Но вискомуфта, используемая для переднеприводного автомобиля, не должна иметь «горбинки», потому что узел с такой характеристикой отрицательно скажется на рулевом управлении. Вискомуфту можно установить и подключить к дифференциалу двумя способами; я. е. Муфты вал-вал и вал-клетка.

Рис. 26.49. Вискомуфта вал-вал.
Вискомуфта вал-вал.
Дифференциал конического типа с вискомуфтой, соединенной между двумя полуосями, показан на рис. 26.49. К одному валу присоединена обойма ступицы и внутренние пластины, а к другому валу — корпус своими наружными пластинами. Блок устанавливается по центру венца путем смещения дифференциала в сторону. Блок управления не работает при движении автомобиля по прямой траектории без пробуксовки колес. Но если скорость вала меняется, например, когда одно ведущее колесо теряет сцепление с дорогой или когда колесо пробуксовывает во время ускорения, сопротивление, создаваемое блоком, поддерживает равный крутящий момент на обоих колесах.
Вязкостная муфта вал-сепаратор.
В схеме, показанной на рис. 26.50, корпус вискомуфты управления выполнен за одно целое с клеткой дифференциала, а ступица соединена с одной полуосью. Эта схема сравнительно дешевле. Разница скоростей между сепаратором и полуосью составляет половину разницы скоростей опорных катков. Таким образом, по сравнению с компоновкой «вал-вал», компоновка «вал-клетка» демонстрирует характеристику крутящего момента примерно в три раза большую, чтобы обеспечить такой же эффект блокировки.

Рис. 26.50. Вязкостная муфта вал-сепаратор.
Типы, части, функции, схема и использование [PDF]
В этой статье вы узнаете что такое дифференциальная система? и как они работают? Его компонент и типы дифференциала подробно объясняются диаграммами . вы также можете загрузить PDF-файл этой статьи в конце.
Что такое дифференциал?
Если вы когда-нибудь играли с игрушечной машинкой, то знаете, что она хорошо движется по прямой, но не делает поворотов. Это потому, что у него нет дифференциала. Но ваш автомобиль делает повороты на поворотах, будь то передний, редкий, четырехместный или полноприводный.
Дифференциал определяется как зубчатая передача, состоящая из трех шестерен, скорость вращения одного из которых равна средней скорости других или фиксированному кратному этому среднему значению.
Дифференциал представляет собой набор шестерен, передающих крутящий момент двигателя на колеса. Он берет мощность от двигателя и отдает ее, позволяя каждому колесу вращаться с разной скоростью на поворотах.
В 1827 году французский часовщик Онесифор Пеккер изобрел первый обычный автомобильный дифференциал. Он использовался в паровых транспортных средствах.
Транспортные средства, такие как колесницы, фургоны и повозки, по-прежнему страдают от проскальзывания и волочения колес, что приводит к повреждению колес, осей и дорог. Чтобы этого не произошло, был придуман дифференциал.
Читайте также: 19 удивительных стилей кузова, которые вам следует знать
Зачем нужен дифференциал?
Дифференциал позволяет рулевым колесам поворачиваться с разной скоростью, чтобы автомобиль мог поворачивать, не оказывая сильного давления на шины. Внутренние колеса перемещаются на короткое расстояние по сравнению с внешними колесами.
Если ось не позволяет колесам свободно вращаться, колесо шины будет волочиться по земле. Следовательно, это важно, когда транспортное средство поворачивает, заставляя колесо двигаться за пределами кривой поворота, чтобы катиться дальше и быстрее, чем другое.
Детали дифференциала
Ниже приведены детали дифференциала:
Боковая или солнечная шестерня дифференциала
Вал-шестерня или крестовина
Оси или полуоси
Зубчатый венец или коронное колесо
Ведущая шестерня или коническая шестерня
Шестерни дифференциала или планетарные шестерни
Корпус или корпус дифференциала
Изображение: Википедия солнечная шестерня. Он установлен на внутренних концах каждой оси. В нем две конические шестерни скреплены вместе, чтобы объединить ведущий и ведомый валы под углом 90 °.
№ 2 Вал-шестерня или поперечный штифт
Имеются две шестерни, опорный вал которых называется вал-шестерня. Он установлен в картере дифференциала.
#3 Полуоси или полуоси
Полуось — это сплошной вал, расположенный между дифференциалом и набором шестерен в картере оси. Он передает вращательное усилие от системы трансмиссии на колеса, прикрепленные к осям.
#4 Зубчатый венец или зубчатый венец
Зубчатый венец также известен как зубчатый венец. Они действуют как уравнитель при разделении крутящего момента между двумя ведущими колесами, позволяя одному вращаться быстрее, чем другому.
#5 Ведущая шестерня или коническая шестерня
Ведущая шестерня также известна как коническая шестерня. Он собран с корпусом дифференциала, называемым корпусом дифференциала или держателем.
Приводной вал соединен с ведущей шестерней с помощью универсального шарнира и входит в зацепление с зубчатым венцом. Следовательно, когда привод вращает вал, ведущая шестерня вращается, и, таким образом, вращается зубчатый венец.
#6 Шестерни дифференциала или планетарные шестерни
Планетарные шестерни используются в дифференциале. Так как оси планетарных шестерен вращаются вокруг общей оси солнечной и зубчатого венца, которая совпадает и катится посередине дифференциальной системы.
#7 Корпус или корпус дифференциала
Корпус дифференциала прикреплен к двухколесным осям и боковым шестерням дифференциала. Он состоит из подшипников, которые вращают две полуоси.
Как работает дифференциал?
Мощность двигателя передается на зубчатый венец через ведущую шестерню. Зубчатый венец соединен с крестовиной, которая является сердцем дифференциальной системы. Шестерня крестовины может свободно вращаться двумя разными способами: одна вместе с зубчатым венцом и две вокруг своей оси.
Шестерня крестовины входит в зацепление с двумя боковыми шестернями, поэтому мощность двигателя передается от шестерни к левому и правому колесам. Рассмотрим некоторые случаи.
Автомобиль движется прямо: В этом случае крестовина вращается вместе с зубчатым венцом, но не вокруг своей оси. Шестерня паука будет толкать и заставлять боковые шестерни вращаться, и обе будут вращаться с одинаковой скоростью.
Транспортное средство входит в поворот: Паутина играет здесь важную роль. Вместе с вращением зубчатого венца оно вращается вокруг собственной оси. Таким образом, крестовина имеет комбинированное вращение.
При правильном зацеплении боковая шестерня должна иметь ту же окружную скорость, что и крестовина. Когда крестовина вращается, а также вращается, окружная скорость левой стороны крестовины представляет собой сумму скоростей вращения и вращения.
Но с правой стороны это разница между ними. Или левая шестерня будет иметь более высокую скорость по сравнению с правой шестерней. Так дифференциалу удается поворачивать левое и правое колеса с разной скоростью.
Читайте также: Какова функция коленчатого вала в автомобиле?
Types of Differential
Following are the types of differential:
Open differential
Limited-slip differential
Mechanical limited-slip differential
Viscous limited-slip differential
Active differential
Locking differential
Torque
Дифференциал Torsen
Сварной дифференциал
1.
Открытый дифференциал Изображение: обработка автомобиля
Эти типы дифференциалов являются наиболее распространенными и легко обнаруживаются в легковых автомобилях. Он позволяет изменять только скорость или проскальзывание отдельных колес. В хороших дорожных условиях это позволяет внешнему колесу вращаться с большей скоростью, чем внутреннее колесо.
Проблема возникает при неблагоприятных дорожных условиях, например, на мокрой дороге, снегу, льду или песке. При использовании открытого дифференциала в вашем автомобиле крутящий момент двигателя передается, даже если колесо имеет нулевое сцепление с дорогой, поэтому скользящая шина может свободно вращаться.
Открытые дифференциалы сегодня можно найти во многих автомобилях, поэтому стоимость ремонта дифференциала меньше, чем других типов.
Преимущество открытого дифференциала Недостатки открытого дифференциала путешествовать дальше. Когда тяговое усилие одного колеса уменьшается, это существенно ограничивает мощность, вырабатываемую транспортным средством. Если одно колесо не может рассеять столько же мощности, другое получит такой же небольшой крутящий момент.
С точки зрения эффективности потери энергии через перепад будут меньше, чем у других типов.
2. Дифференциал повышенного трения
Дифференциал повышенного трения работает аналогично открытому дифференциалу. Они передают крутящий момент на каждое колесо независимо при хороших дорожных условиях.
Открытый дифференциал может привести к проскальзыванию шины при резком повороте или резком ускорении. Но самоблокирующийся дифференциал не позволяет крутящему моменту передаваться на скользящую шину (та, которая имеет наименьшее сопротивление).
Это достигается за счет использования фрикционов и дисков в дифференциале. Это позволяет автомобилю проходить повороты, тогда как автомобиль с открытым дифференциалом не может. В гоночных автомобилях, внедорожниках и других транспортных средствах используется дифференциал повышенного трения.
Преимущества самоблокирующегося дифференциала Недостатки самоблокирующегося дифференциала
Это позволяет использовать разные скорости вращения колес на одной оси, что снижает износ шин по сравнению с заблокированным дифференциалом. Он не может быть полностью заблокирован, так как системе требуется разница скоростей между двумя сторонами для передачи крутящего момента.
Это также позволяет колесу передавать крутящий момент с большей тягой. При слишком частом употреблении эффект ЛСД ослабевает.
Он предлагает очень плавную работу, не имеет низкоскоростной неуклюжести, обычно связанной с другими типами LSD, которые перемещаются по ограниченному пространству.
#3 Вязкий дифференциал повышенного трения
Это тип самоблокирующегося дифференциала, в котором используется густая жидкость для создания необходимого сопротивления для изменения поведения дифференциала между открытым и закрытым состояниями. По сравнению с механическим LSD в нем меньше деталей, что становится преимуществом.
При вращении колеса вязкая жидкость нагревается и создает дополнительное сопротивление. Эффект от этого замедляет вращающееся колесо и перенаправляет крутящий момент на колесо с сцеплением. VLSD способны более эффективно передавать крутящий момент на колесо с большей тягой.
#4 Механический дифференциал повышенного трения
Механический дифференциал повышенного трения обеспечивает сопротивление свободному вращению колес, изменяя воздействие дифференциала с открытого на заблокированное и повышая его тяговое усилие. Этот тип может работать с односторонней, 1,5-сторонней, двусторонней и даже электронной.

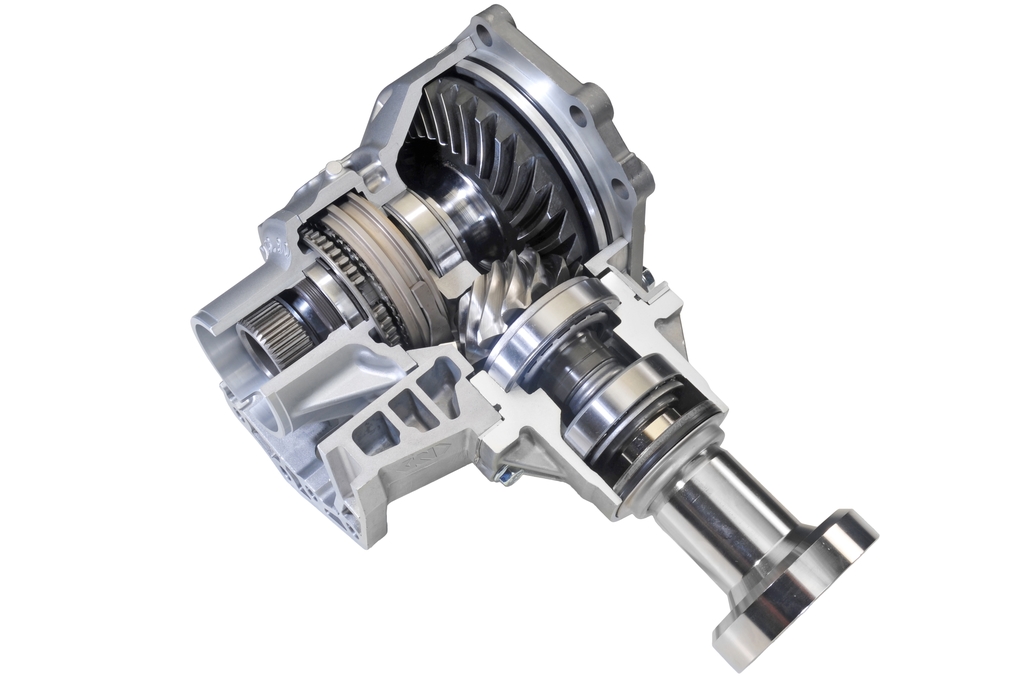

#5 Активный дифференциал
Активный дифференциал использует определенный механизм для обеспечения необходимого сопротивления для передачи крутящего момента с одной стороны на другую. Они активируются электронным способом, а не зависят от механической силы.
Он может использовать электронику для изменения механических сил системы путем изменения условий движения, что делает их программируемыми и дополнительно управляемыми. Используя серию датчиков по всему автомобилю, компьютер может автоматически определять, какие ведущие колеса требуют мощности и когда.
Он обеспечивает большую маневренность, лучшую управляемость и исключительную тягу. Он уравновешивает изменяющуюся скорость вращения задних колес, особенно на поворотах.
#6 Блокировка дифференциала
В этих типах дифференциала используется сцепление и пружины для приведения в действие блокировки, которая передает одинаковую мощность на каждое колесо, независимо от состояния сцепления с дорогой. По сути, он образует сплошную ось.
Преимуществом блокируемого дифференциала является способность достигать большего тягового усилия, поскольку полный крутящий момент всегда доступен для одного колеса и не ограничивается меньшим тяговым усилием одного колеса.
На высоких скоростях это недостаток, но на бездорожье или скалолазании это огромное преимущество. Их можно найти на многих внедорожниках и некоторых спортивных автомобилях.
Преимущества блокировки дифференциала Недостатки блокировки дифференциала
Это может обеспечить крутящий момент для движения вверх к колесу с большей тягой. В различных конструкциях это позволит большей части крутящего момента достигать земли при любом заданном состоянии поверхности. Одним из недостатков блокируемого дифференциала является то, что он не допускает разницы в скорости вращения правого и левого колес. Это означает дополнительный износ шин, а также, как следствие, заедание трансмиссии.
Он надежный, простой и очень эффективный.
Обеспечивает решение для ситуаций дрифта, когда желательно поддерживать постоянную скорость колеса на оси.

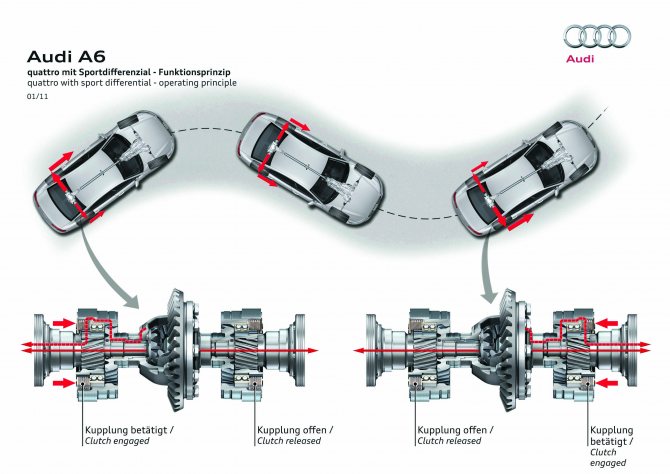

#7 Дифференциал с вектором крутящего момента
Этот тип дифференциала использует набор датчиков и электроники для получения данных от различных факторов (дорожное покрытие, положение дроссельной заслонки, система рулевого управления и т. д.) для активации электронного привода. сцепление и контроллер.
Они работают максимально эффективно, обеспечивая по-настоящему динамичное и динамичное вождение. Разница в векторе крутящего момента обнаруживается в высокопроизводительных заднеприводных и полноприводных автомобилях.
Преимущества дифференциала с вектором крутящего момента Недостатки дифференциала с вектором крутящего момента
Это позволяет внешнему колесу передавать больший крутящий момент по мере приближения к повороту. Хотя у него нет недостатков, он имеет два недостатка: стоимость и сложность.
Он обеспечивает полный контроль со стороны разработчика, система может выбирать, при каких условиях автомобиль будет передавать больший крутящий момент на одно колесо, а не реагировать.
Может передавать до 100% потенциального крутящего момента на колесо.
#8 Дифференциал Torsen
Изображение: Flickr
Torsen означает определение крутящего момента. Это типы самоблокирующихся дифференциалов, в которых используется ускоренная передача для создания удара без использования сцепления или сопротивления жидкости.
Этого можно добиться, добавив набор червячных передач к обычному набору шестерен открытого дифференциала. Эти червячные передачи, работающие на каждой оси, обеспечивают необходимое сопротивление для передачи крутящего момента.
Это достигается за счет того, что червячные передачи находятся в постоянном зацеплении друг с другом через соединенные прямозубые шестерни. Непрерывная сетка между двумя сторонами дифференциала имеет то преимущество, что обеспечивает быстрый крутящий момент, что делает его чувствительным к изменению дороги и условий движения.
Преимущества дифференциала Torsen Недостатки дифференциала Torsen
Как только между ними появляется разница в скорости, он начинает передавать больший крутящий момент на более медленное колесо. Кроме того, он действует гораздо быстрее, чем ЛСД. Когда колесо находится в воздухе, дифференциал Torsen работает аналогично открытому дифференциалу, и на ведущую ось передается очень небольшой крутящий момент. Это вполне приемлемо для использования на дорогах, но может быть проблемой для более специализированных автомобилей на трассе.
Эти системы не требуют регулярного технического обслуживания, поскольку действие дифференциала зависит от трения по всей передаче.
#9 Сварной или золотниковый дифференциал
Это тип заблокированного дифференциала, известный как золотниковый дифференциал. Он постоянно приварен к неподвижной оси открытым зазором. Обычно это делается в определенных ситуациях, когда функции заблокированного дифференциала облегчают одновременное вращение обоих колес.
Как правило, это не рекомендуется, поскольку тепло от сварки может поставить под угрозу прочность компонента и увеличить риск отказа детали.
Завершение
Как мы уже говорили, дифференциал используется для привода пары колес, позволяя им вращаться с разными скоростями. Это в основном дает пропорциональные обороты между левым и правым колесами.
Итак, надеюсь, я рассказал все о дифференциале и типах дифференциала. Если у вас есть какие-либо вопросы или сомнения по поводу этой статьи, вы можете задать их в комментариях. Если вам понравилась эта статья, то, пожалуйста, поделитесь ею с друзьями.
Подпишитесь на нашу рассылку, чтобы получать уведомления о новых публикациях.
Адрес электронной почты
Скачать PDF этой статьи:
Скачать PDF
Вы можете прочитать больше интересных статей в нашем блоге:
9 Различные типы сцепления и как они работают?
Типы коробок передач: детали, принцип работы, схема [PDF]
Типы рулевого управления, которые должен знать каждый автомобильный инженер
Ресурсы:
carthrottle. com
wikipedia.org
Как работает дифференциал?
7 мая 2014 г.
Дифференциал является неотъемлемой частью всех четырехколесных транспортных средств. Дифференциальная технология была изобретена столетия назад. и считается одним из самых гениальных изобретений, когда-либо созданных человеческим мышлением. В этой статье, мы логически узнаем, зачем нужен дифференциал в автомобиле и как он работает.
Для чего используется дифференциал?
Колеса получают мощность от двигателя через приводной вал. Колеса, которые получают мощность и заставляют автомобиль двигаться вперед называются ведущими колесами. Основная функция дифференциала заключается в том, чтобы ведущие колеса вращаться с разными оборотами, при этом оба получают мощность от двигателя.
Рис.1 Мощность двигателя передается на колеса через приводной вал
Рассмотрим эти колеса, которые проходят поворот. Понятно, что левое колесо должно пройти больший расстояние по сравнению с правым колесом.
Рис.2 При повороте направо левое колесо должно пройти большее расстояние; это означает большую скорость левое колесо
Это означает, что левое колесо должно вращаться с большей скоростью, чем правое колесо. Если эти колеса были соединены с помощью сплошного вала, колеса должны были бы проскальзывать, чтобы совершить поворот. Это именно то место, где дифференциал пригодится. Гениальный механизм в дифференциале позволяет левому и правому колесам поворачивать на разных оборотах, при этом передавая мощность на оба колеса.
Части дифференциала
Теперь мы узнаем, как дифференциал достигает этого шаг за шагом, используя простейшую конфигурацию. Мощность от двигателя передается на зубчатый венец через шестерню. Зубчатый венец соединен с шестерня паука.
Рис.3 Шестерня крестовины
Шестерня крестовины лежит в основе дифференциала, и особое внимание следует уделить ее вращению. Шестерня крестовины может свободно совершать 2 вида вращения: одно вместе с зубчатым венцом (вращение) и второе на собственной оси (вращения).
Рис. 4 Крестовина может свободно совершать 2 вида вращения
Крестовина находится в зацеплении с 2 боковыми шестернями. Вы можете видеть, что и крестовина, и боковые шестерни являются коническими шестернями. Передача мощности от приводного вала к ведущим колесам происходит по следующей схеме. Мощность от приводного вала сначала передается на ведущую шестерню, а поскольку ведущая шестерня и зубчатый венец находятся в зацеплении, мощность передается на зубчатое колесо. механизм. Поскольку крестовина соединена с зубчатым венцом, к ней поступает мощность. Наконец, от паука, мощность передается на обе боковые шестерни.
Рис.5 Основные компоненты стандартного дифференциала
Работа дифференциала
Теперь давайте посмотрим, как дифференциалу удается вращать боковые шестерни (ведущие колеса) на разных скоростях, как требуется в различных сценариях вождения.
Автомобиль движется прямо
В этом случае крестовина вращается вместе с зубчатым венцом, но не вокруг своей оси. Итак крестовина будет толкать и заставлять обе боковые шестерни вращаться, и обе будут вращаться с одинаковой скоростью. Короче говоря, когда транспортное средство движется прямо, зубчатая передача в сборе со стороны крестовины будет двигаться как единое целое.
Рис:6 Пока машина движется прямо
Машина поворачивает направо
Теперь рассмотрим случай, когда машина поворачивает направо. Шестерня крестовины играет ключевую роль в этом. кейс. Вместе с вращением зубчатого венца оно вращается вокруг своей оси. Итак, крестовина имеет комбинированный вращение. Интересен эффект комбинированного вращения на боковой передаче.
Рис. 7 Чтобы получить окружную скорость с левой и с правой стороны крестовины, мы должны учитывать обе вращение и вращение
При правильном зацеплении боковая шестерня должна иметь ту же окружную скорость, что и крестовина. Технически говоря, обе шестерни должны иметь одинаковую скорость линии шага. Когда крестовина вращается, а также вращаясь, окружная скорость на левой стороне крестовины представляет собой сумму вращения и вращения скорости. Но с правой стороны это разница двух, так как скорость вращения противоположна направление в эту сторону. Этот факт наглядно изображен на рис.7. Это означает, что левая передача будет иметь более высокую скорость по сравнению с правой боковой передачей. Таким образом, дифференциалу удается поворачивать левое и правое колеса одновременно. разные скорости.
Автомобиль поворачивает налево
При повороте налево правое колесо должно вращаться с большей скоростью. Сравнивая с предыдущим случаем, ясно, что если крестовина будет вращаться в противоположном направлении, правая боковая шестерня будет иметь большее скорость.
Рис:8 При повороте налево крестовина вращается в противоположном направлении
Использование большего количества крестовин
Для того, чтобы нести большую нагрузку, обычно добавляется еще одна крестовина. Обратите внимание, что шестерни крестовины должны вращаться. в противоположных направлениях, чтобы обеспечить правильное движение шестерни. Механизм с четырьмя крестовинами также используется для транспортных средств. с большими нагрузками. В таких случаях крестовины соединяются с концами поперечины, а крестовины свободно вращаться независимо.
Рис:9 Двойная крестовина обычно используется для перевозки большего количества грузов
Другие функции дифференциала
Помимо возможности вращения колес с разной скоростью вращения, дифференциал выполняет еще 2 функции. Во-первых, это скорость редуктор в зубчатом венце в сборе. Это достигается за счет использования зубчатого венца, имеющего почти 4-5 количество зубьев в несколько раз больше, чем у шестерни. Такое огромное передаточное число снизит скорость кольца передач в том же соотношении. Поскольку поток мощности на шестерню и зубчатый венец одинаковый, такое снижение скорости приведет к увеличению крутящего момента.
Также можно отметить одну особенность зубчатого венца, это гипоидные шестерни. Гипоидные передачи имеют большую площадь контакта. по сравнению с другими парами зубчатых колес и обеспечит плавность работы зубчатого колеса.
Другой функцией дифференциала является поворот направления потока мощности на 90 градусов.
Недостаток стандартного дифференциала
Дифференциал, который мы рассмотрели до сих пор, известен как открытый или стандартный дифференциал. Он способен вращение колес на разных оборотах, но у него есть один существенный недостаток. Рассмотрим ситуацию, когда одно колесо автомобиль находится на поверхности с хорошим сцеплением, а другое колесо находится на скользкой дороге.
Рис:10 Стандартный дифференциальный автомобиль на разных тяговых поверхностях не сможет двигаться
В этом случае стандартный дифференциал передает большую часть мощности на скользкое колесо, поэтому автомобиль не сможет двигаться.
No related posts.

Преимущество открытого дифференциала	Недостатки открытого дифференциала путешествовать дальше.	Когда тяговое усилие одного колеса уменьшается, это существенно ограничивает мощность, вырабатываемую транспортным средством. Если одно колесо не может рассеять столько же мощности, другое получит такой же небольшой крутящий момент.
С точки зрения эффективности потери энергии через перепад будут меньше, чем у других типов.

Преимущества самоблокирующегося дифференциала	Недостатки самоблокирующегося дифференциала
Это позволяет использовать разные скорости вращения колес на одной оси, что снижает износ шин по сравнению с заблокированным дифференциалом.	Он не может быть полностью заблокирован, так как системе требуется разница скоростей между двумя сторонами для передачи крутящего момента.
Это также позволяет колесу передавать крутящий момент с большей тягой.	При слишком частом употреблении эффект ЛСД ослабевает.
Он предлагает очень плавную работу, не имеет низкоскоростной неуклюжести, обычно связанной с другими типами LSD, которые перемещаются по ограниченному пространству.

Преимущества блокировки дифференциала	Недостатки блокировки дифференциала
Это может обеспечить крутящий момент для движения вверх к колесу с большей тягой. В различных конструкциях это позволит большей части крутящего момента достигать земли при любом заданном состоянии поверхности.	Одним из недостатков блокируемого дифференциала является то, что он не допускает разницы в скорости вращения правого и левого колес. Это означает дополнительный износ шин, а также, как следствие, заедание трансмиссии.
Он надежный, простой и очень эффективный.
Обеспечивает решение для ситуаций дрифта, когда желательно поддерживать постоянную скорость колеса на оси.

Преимущества дифференциала с вектором крутящего момента	Недостатки дифференциала с вектором крутящего момента
Это позволяет внешнему колесу передавать больший крутящий момент по мере приближения к повороту.	Хотя у него нет недостатков, он имеет два недостатка: стоимость и сложность.
Он обеспечивает полный контроль со стороны разработчика, система может выбирать, при каких условиях автомобиль будет передавать больший крутящий момент на одно колесо, а не реагировать.
Может передавать до 100% потенциального крутящего момента на колесо.

Червячные самоблокирующиеся дифференциалы

Винтовая, или «червячная» блокировка мостов

Самоблокирующиеся дифференциалы «Квайф»

Самоблокирующиеся дифференциалы «Торсен»

Устройство дифференциала автомобиля, его диагностика и расположение

Устройство автомобильного дифференциала

Принцип работы автомобильного дифференциала

Вывод

Устройство и работа межосевого дифференциала автомобиля КамАЗ-5320

Строительные машины и оборудование, справочник

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Рекламные предложения:

Главная → Справочник → Статьи → Форум

Что такое самоблок

устройство, назначение и принцип работы — RUUD

Дифференциал в трансмиссионной системе

Назначение дифференциала

Может ли дифференциал отсутствовать в трансмиссии?

Конструкционное устройство дифференциала

Работа дифференциала на прямой дороге

Работа дифференциала в повороте

Работа дифференциала на скользкой дороге

Блокировка свободного дифференциала

Дифференциал с принудительной блокировкой

Самоблокирующийся дифференциал

Заключение

Принцип работы дифференциала повышенного трения

Назначение

Особенности вязкостной муфты

Устройство

Принцип действия

Три режима работы

Разновидности автомобильных дифференциалов

Дифференциал с полной блокировкой

Три типа “Торсена”

Виды

Преимущества дифференциалов этой конструкции

В чем плюсы и минусы дифференциала Торсен?

Недостатки

Дифференциальное действие двойных протохлорофиллидредуктаз для биосинтеза хлорофилла в ответ на уровни кислорода в окружающей среде у цианобактерий Leptolyngbya boryana

принадлежность

Авторы

принадлежность

Абстрактный

Цифры

Похожие статьи

Цитируется

Типы публикаций

термины MeSH

вещества

Ремонт и обслуживание дифференциалов | Spring Works

Что такое дифференциал, как он работает и как с ним обращаться?

Что такое дифференциал?

Как ухаживать за дифференциалом?

Как узнать, неисправен ли мой дифференциал?

Как ремонтировать и обслуживать дифференциал

Как работает дифференциал?

Зачем автомобилю дифференциал?

Конструкция дифференциала

1-й шаг – привод отдельных валов с помощью штифтов и свободно вращающегося стержня

2-я ступень – привод валов несколькими штифтами и свободно вращающимися стержнями

3-й шаг – Замена штифтов и стержней на конические шестерни

4-й этап – привод валов дополнительными коническими шестернями

5-я ступень – симметричное расположение конических шестерен во избежание изгибающих напряжений

Кинематика дифференциала

Дифференциал как частный случай планетарного редуктора

Блокировка дифференциала

Типы, части, функции, схема и использование [PDF]

Что такое дифференциал?

Зачем нужен дифференциал?

Детали дифференциала

№ 2 Вал-шестерня или поперечный штифт

#3 Полуоси или полуоси

#4 Зубчатый венец или зубчатый венец

#5 Ведущая шестерня или коническая шестерня

#6 Шестерни дифференциала или планетарные шестерни

#7 Корпус или корпус дифференциала

Как работает дифференциал?

Types of Differential
