Как проверить датчик Холла простая методика, доступная всем | 🚘Авто Новости Онлайн

08.02.2023

Многих автолюбителей интересует вопрос, как проверить датчик Холла. Их интерес не напрасен, ведь при неисправности данного элемента автомобиль невозможно будет завести с помощью стартера.

Содержание

• 1 Что представляет собой датчик зажигания?
• 2 Как проверить датчик Холла?
• 3 Замена датчика: инструкция для автомобилистов

Что представляет собой датчик зажигания?

Под таким датчиком понимают контрольный прибор, способный реагировать на изменения в магнитном поле посредством модификации выходного напряжения ДВС. Неисправности датчика Холла приводят к тому, что инжектор перестает функционировать. В самой простой форме датчик зажигания, действующий на эффекте Холла, который позволяет коммутировать рядом расположенные контакты, определять скорость, позиционировать и передавать командные текущие сигналы, функционирует в качестве преобразователя аналогового типа, возвращая электропитание.

Электрическая энергия в таком приборе включается через коммутатор (по сути – через проводник). Впоследствии он излучает магнитное поле. С помощью этого устройства можно без прерывания цепи произвести замер тока, когда транспортное средство заглохнет или произойдет замыкание. Также он имеет ряд важных для автомобиля достоинств:

• защищает машину от опасных ситуаций на дороге, аварий;
• дает возможность повысить производительность мотора;
• ускоряет функционирование систем ТС.

Как правило, датчик зажигания, использующий эффект Холла, применяется в автомобилях для оперативного запуска ДВС, тормозной антиблокировочной системы и тахометра.

Как проверить датчик Холла?

Рекомендуется проводить проверку при помощи несложного прибора, который каждый водитель может сделать своими руками. Ему понадобится сопротивление 1 кОм и простой светодиод. К его ножке припаивается сопротивление, к нему – два отрезка любой удобной для работы длины гибкого провода, и устройство готово. Проверка датчика Холла предваряется определением наличия электропитания на нем:

• крышка распределителя снимается;
• штекерная коробка с трамблера отсоединяется;
• тестер подключается к 1 и 3 клемме, затем включается зажигание.

Если электрическая проводка авто функционирует в нормальном режиме, тестер покажет напряжение 10 и выше Вольт.

После этого подсоединяем к тем самым клеммам сконструированный приборчик – светодиод загорается, если полярность была выбрана правильно. В противном случае нужно поменять местами концы проводов. Последующая схема проверки такова:

• провод, накинутый на 1 клемму, не трогаем, а на свободную 2 клемму перекидываем конец с 3-ей;
• проворачиваем (вручную либо стартером)  распределительный вал.

Если вы отмечаете, что светодиод моргает во время данного процесса, значит, датчик зажигания не нуждается в замене. Также возможна проверка датчика Холла мультиметром. Его подсоединяют к выходному контакту зажигания, выставив на устройстве режим вольтметра. Стрелка устройства должна двигаться в интервале 0,4-3 Вольта (показатель исправности датчика).

Замена датчика: инструкция для автомобилистов

Для установки нового датчика зажигания нужно правильно вынуть тот, который вышел из строя. Делается это так:

• крышка трамблера отсоединяется;
• коленчатый вал поворачивается так, чтобы метки на верхней части газораспределительного устройства и шкиве коленвала находились на одинаковом уровне;
• на распределителе зажигания замечается положение бегунка;
• снимается трамблер (при помощи ключа на 13).

Затем необходимо выбить штифт (легкие удары небольшим по размеру молотком), который держит маслоотражательную муфту. Когда он поддастся, можно использовать плоскогубцы для окончательного его вытягивания. Теперь имеется доступ к муфте и валу, находящемуся в корпусе трамблера. Последний вынимается, открывается – перед нами искомый датчик зажигания. Отвинчиваем его и достаём. После установки нового датчика осуществляем все описанные манипуляции в обратном порядке.

Поделиться в социальных сетях

Вам может понравиться

Проверка и установка датчика Холла

Главная

»   Информация

»   Статьи

»   ЗАПЧАСТИ

»   Электронное управление

»   Проверка и установка датчика Холла

• 3715 просмотров

Посмотреть датчик холла в каталоге «Интерком»

 Датчик тока на эффекте Холла ВАЗ 2109 и других авто – это специальный контрольный прибор, который меняет выходное напряжение мотора в ответ на изменения в магнитном поле, его поломка может приостановить инжектор. Эффект Холла необходим для коммутации контактов, позиционирования, определения скорости и передачи текущих командных сигналов.

 Предлагаем рассмотреть, как можно провести проверку датчика Холла, а также признаки поломки этой детали, ведь цена диагностики и ремонта всегда ниже стоимости замены системы

 Проверка датчика Холла ДХК-0,5, ДХК-0,5а и a22l может осуществляться несколькими способами:

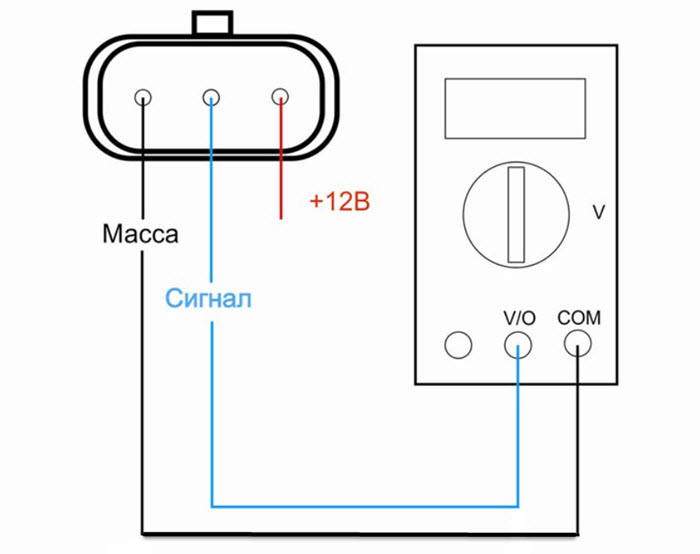

 Подключите мультиметр в режиме вольтметра к выходному контакту датчика.  Если датчик Холла функционирует в правильном и в нужном режиме, то он будет передвигать стрелку вольтметра в пределах 0,4 Вольт до трех;

 Можно провести замену датчика специальным прибором, который может функционировать так же;

 Самый несложный и дорогостоящий метод, это заменить на новую деталь. В итоге, Вы сможете проверить работу детали на любом автомобиле.

 Использование данного устройства очень обширно. Его используют почти в каждой машине и скутере. Не будем перечислять марки автомобилей.

 Подключить либо заменить прибор можно самостоятельно.

 С самого начала требуется демонтировать трамблёр, для этого откройте две защелки и снимите крышку. Необходимо выяснить куда он направлялся перед заменой датчика, следует отметить положение при помощи маркера на крышке детали. После этого нужно открутить гайку, снять прижим и достать трамблёр. Перед собой Вы увидите штифт, который требуется выбить из датчика с помощью молотка. Этот штифт необходим для того, чтобы закрепить маслоотражательную муфту.

Выньте шайбу и муфту, достаньте центральный вал трамблёра.

 После этого нужно достать латунные винты датчика Холла, стальные крепления и регулятор. Вакуумный регулятор можно немного отодвинуть, создать пространство между трамблёром и крышкой, и достать датчик. Снимаем шторки, аккуратно достаем прибор. Теперь нужно заменить прибор, отремонтировать его либо прочистить, после установить назад таким же образом.

 Детали для авто можно купить в сети магазинов «Интерком», также можно сделать интернет заказ на нашем сайте. Вопросы можно задать нашим специалистам через услугу Экспресс-сервис.

+7 (351) 240-85-85 Многоканальный

+7 (351) 220-18-88 Интернет-магазин

Датчик Холла

– как проверить его работу?

Датчик Холла – как проверить его работу?

2020-11-13

В большинстве популярных приложений датчики Холла используются в качестве бесконтактных переключателей. Для этой функции в основном используются системы в пакетах SIP3, которые содержат полные схемы формирования сигнала с двухрежимным выходом. Поэтому это не столько сенсор, сколько Переключатель Холла . Работу такой системы можно легко проверить, зная ее тип. Когда мы имеем дело с неопознанным элементом, мы должны иметь хотя бы базовые знания о том, как работает датчик Холла

, чтобы иметь возможность проверить работу системы. Набор необходимой информации представлен в этой статье.

Датчик Холла – основная информация

Большинство выключателей Холла в корпусах ТО-92 или ТО-92UA SIP3 имеют следующую схему расположения выводов: 1 – Vdd (питание), 2 – масса шасси, 3 – выход. Они пронумерованы так же, как и в транзисторе. Немного сложнее обстоят дела с датчиками SMD, потому что здесь можно встретить SOT-23, SOT-223, SO-8 или другие, специализированные корпуса.

Если корпуса SOT-23 и SOT-223 хорошо известны по транзисторам и их цоколевка соответствует указанному выше расположению выходов, то этого нельзя сказать о других типах корпусов. Без доступа к документации датчика Холла или хотя бы имени его производителя сложно определить, какие клеммы отвечают за питание или подключение интерфейса датчика.

Интеграция системы кондиционирования, триггера Шмитта и выходного усилителя в единый сенсорный блок сделала датчики Холла, которые иногда называют Датчики Холла , популярные и позволившие применять эти системы в качестве детекторов магнитного поля в промышленности. Однако, когда мы имеем дело с двухрежимным (включен/выключен) выходом, следует говорить не столько о датчике Холла, сколько о выключателе Холла, хотя эти термины часто путают и смешивают не только пользователи, но и производители. каталоги.

Откройте для себя датчики Холла, доступные в TME

Датчики Холла могут работать в следующих режимах:

• Биполярный датчик Холла

Магнитное поле соответствующего напряжения и северной или южной полярности требуется для изменения состояния выхода переключателя. Если датчик поместить в такое поле, его выход изменяет свое состояние и сохраняет его до тех пор, пока не будет перемещен в поле противоположной полярности. Говорят, что эти системы имеют выход-защелку.

• Униполярный положительный датчик Холла

Выход этого переключателя активируется должным образом сильным положительным магнитным полем (полюс «S») . Выход деактивируется, если это поле исчезает (достигает значения ниже порога включения).

• Униполярный отрицательный датчик Холла

Выход этого переключателя активируется должным образом сильным отрицательным магнитным полем (полюс «N») . Выход деактивируется, если это поле исчезает (достигает значения ниже порога включения).

Как проверить работу датчика Холла?

Для проверки датчика достаточно знать эффект Холла и имеют блок питания или аккумулятор и сильный магнит. Сначала подключите напряжение положительной полярности к клемме 1, а затем подключите отрицательную полярность к клемме 2. Вы можете оценить значение напряжения питания на основе применения переключателя. Те в миниатюрных корпусах, что предназначены для портативных устройств, имеют напряжение питания 3В. Напряжение больших переключателей, используемых в промышленности, колеблется от 5 до 12 В. К сожалению, это не является правилом, и без подробной информации из технического паспорта следует учитывать, что эксперименты с напряжением питания могут привести к повреждению системы переключения или не гарантируют ее достаточной чувствительности.

После подачи напряжения питания между свободным выводом датчика Холла и массой шасси включить вольтметр. Теперь поднесите один из полюсов сильного магнита к передней части датчика, удерживая его под прямым углом. В зависимости от типа переключателя напряжение на его выходе должно быстро меняться либо при приближении датчика к полюсу «S», либо к полюсу «N». В случае биполярного переключателя этого эффекта можно добиться сближением/удалением, вращением (изменением полярности) и повторным сближением/удалением одного из магнитных полюсов. Если изменение напряжения соответствует нашим ожиданиям, предположительно переключатель работает правильно и готов к использованию.

Применение и установка датчика Холла

После проверки работы датчика Холла можно переходить к его целевому применению. Стоит соблюдать пару основных принципов.

Выходной сигнал датчика Холла изменяется в зависимости от синуса угла между поверхностью датчика и результирующего вектора напряженности магнитного поля. Максимальный и минимальный сигналы достигаются, когда силовые линии магнитного поля перпендикулярны или параллельны поверхности датчика соответственно. Производители калибруют датчики в идеальных условиях, поэтому в реальных приложениях следует учитывать возможные ошибки, возникающие из-за угла установки системы переключателей Холла по отношению к силовым линиям магнитного поля.

Также важно выбрать переключатель Холла, совместимый с магнитом или наоборот. В некоторых приложениях, например при установке положения вращающегося объекта, может случиться так, что выходной сигнал будет доступен уже тогда, когда магнит только приближается к корпусу системы, а не когда он находится точно под корпусом.

Несмотря на то, что современные датчики Холла работают в очень широком диапазоне температур, это все же может оказывать сильное влияние на их параметры. Поэтому стоит обратить внимание на температурный диапазон окружающей среды, в которой будет использоваться переключатель Холла, при выборе его для данного применения.

Также полезно обратить внимание на ограничение силы тока нагрузки. Не каждый переключатель Холла подходит для включения передатчика или сигнальной лампы. Некоторые имеют низкую выходную нагрузку, подходящую для питания системного входа CMOS или TTL. Следует помнить, что ток нагрузки напрямую влияет на температуру конструкции переключателя и, следовательно, на параметр его чувствительности.

Выбор пакетов и их типов должен зависеть от приложения. Корпус датчика Холла ТО-92 довольно хрупок и легко повреждается. Также легко отсоединить хрупкие клеммы. Поэтому при установке коммутатора в вашем приложении, особенно на длинном кабеле, следует обеспечить надлежащую безопасность его выводов, например, путем пайки коммутатора на печатной плате или крепления кабеля к крышке надлежащим образом. способ.

Поделитесь этой статьей

Как проверить датчик коленчатого вала с помощью мультиметра?

Если у вашего автомобиля возникают трудности с запуском или если он часто глохнет, это может быть признаком того, что датчик коленчатого вала необходимо заменить. Проверка датчика относительно проста и может быть выполнена с помощью мультиметра. Вот как это сделать.

Для чего используется датчик коленчатого вала?

Датчик коленвала является важным компонентом системы управления двигателем автомобиля. Используется для контроля скорости и положения коленчатого вала при его вращении с целью обнаружения пропусков зажигания и других проблем с двигателем.

Датчик коленчатого вала также помогает оптимизировать расход топлива и сократить выбросы за счет управления моментом зажигания, соотношением воздух/топливо, рециркуляцией отработавших газов и другими параметрами, связанными с работой двигателя. Проверка датчика коленчатого вала с помощью мультиметра может помочь диагностировать проблемы до того, как они станут слишком серьезными. [1]

Что нужно знать перед тестированием?

Перед использованием мультиметра для проверки датчика положения коленчатого вала необходимо убедиться, что все протоколы безопасности соблюдены. Например, перед началом любых испытаний убедитесь, что автомобиль припаркован на безопасном ровном месте, и отсоедините отрицательный кабель аккумуляторной батареи для дополнительной защиты. Кроме того, при использовании цифрового мультиметра для проверки электрических компонентов следует соблюдать крайнюю осторожность, поскольку неправильные показания могут привести к необратимому повреждению или даже к короткому замыканию определенных частей цепи.

Также важно понимать, как работает ваш конкретный датчик коленчатого вала и где он расположен в двигателе. Как правило, эти датчики устанавливаются рядом с маховиком как на рядных, так и на V-образных двигателях, поэтому для доступа к датчику может потребоваться некоторая разборка двигателя. Также важно понимать, какой тип датчика положения коленчатого вала вы установили в своем автомобиле, поскольку во многих современных автомобилях используются либо датчики на эффекте Холла, либо датчики с переменным сопротивлением.

После того, как вы приняли все необходимые меры предосторожности и поняли, как работает датчик положения коленчатого вала, вы можете начать проверку с помощью мультиметра.

Зачем проверять датчики коленвала?

Датчики коленчатого вала являются важными компонентами двигателя, поскольку они преобразуют механическую энергию в электрические сигналы, которые питают системы зажигания и впрыска топлива. Проверка датчика коленчатого вала с помощью мультиметра важна для обеспечения его правильной работы и отправки точной информации на компьютер автомобиля.

Неисправный датчик коленчатого вала может вызвать проблемы, включая пропуски зажигания, снижение мощности, плохое ускорение, остановку двигателя, затрудненный запуск и трудности с запуском в холодную погоду. В некоторых случаях проверка датчика коленчатого вала может позволить выявить проблемы, которые в противном случае было бы трудно диагностировать. Регулярная проверка датчика коленчатого вала — это простой способ сохранить производительность вашего автомобиля и продлить срок его службы.

Как проверить датчик коленчатого вала с помощью мультиметра?

Проверку датчика коленчатого вала с помощью мультиметра лучше всего выполнять опытному автомеханику. Требует знания электроники и умения пользоваться специализированными инструментами.

Перед началом любых испытаний убедитесь, что аккумуляторная батарея отсоединена от автомобиля по соображениям безопасности. После отсоединения аккумуляторной батареи найдите жгут проводов, подключенный к датчику коленчатого вала, и отсоедините его от точки подключения. Это позволит получить доступ к двум проводам внутри, которые используются для тестирования.

С помощью мультиметра, установленного в режим измерения сопротивления в омах, подключите один провод вашего измерителя к каждому проводу по очереди, отмечая любые изменения показаний на дисплее мультиметра. Если показания не появляются, то это указывает на неисправность датчика коленвала.

Если мультиметр показывает показания, требуется дальнейшее тестирование. Для дальнейшей проверки датчика коленчатого вала подсоедините омметр к каждой клемме разъема и отметьте любые изменения сопротивления при вращении шкива коленчатого вала двигателя вручную. Если при повороте сопротивление не изменяется, это говорит о том, что датчик коленвала неисправен и требует замены.

В заключение, при проверке датчика коленчатого вала с помощью мультиметра убедитесь, что у вас есть правильные инструменты для работы и вы знаете, как их безопасно использовать. Не пытайтесь выполнить эту работу без профессиональной помощи, если вы не уверены в том, что делаете. Неисправный датчик коленчатого вала может вызвать серьезные проблемы с двигателем и привести к дорогостоящему ремонту. Внимательно выполните следующие действия, а если есть сомнения, обратитесь за помощью к профессиональному автомеханику. [2]

Дополнительные советы и рекомендации

При проверке датчика положения коленчатого вала с помощью мультиметра важно помнить, что эти датчики деликатны. Если вы не обращаетесь с ними в соответствии со спецификациями производителя, вы рискуете повредить датчик и вызвать более серьезные проблемы. Чтобы обеспечить точность испытаний и избежать повреждения датчика, помните о следующих рекомендациях:

• Обязательно используйте токоограничивающий резистор (CLR) при подключении источников питания к Датчик положения коленчатого вала. Это защитит датчик от перегрузки по напряжению или току, которые потенциально могут привести к повреждению.
• Прежде чем проводить какие-либо проверки датчика положения коленчатого вала, убедитесь, что все соединения надежно закреплены. Ненадежные соединения могут привести к неточным показаниям и даже к необратимому повреждению датчика.
• При использовании мультиметра убедитесь, что он установлен на нужный диапазон для проверки датчика положения коленчатого вала. Различные модели мультиметров имеют разные настройки и диапазоны, которые необходимо тщательно настроить для получения точных показаний.
• Никогда не пытайтесь ремонтировать или заменять датчик положения коленчатого вала, если вы не имеете опыта работы с электрооборудованием и не можете делать это безопасно. Эти датчики являются хрупкими компонентами, и с ними следует обращаться осторожно, чтобы избежать возможных повреждений.

Следуя этим советам и советам, вы можете быть уверены, что ваши проверки датчика положения коленчатого вала будут точными и безопасными от любого потенциального повреждения. При наличии соответствующего оборудования и знаний проверка датчика положения коленчатого вала с помощью мультиметра может быть выполнена безопасно и точно. [3]

Как узнать, есть ли у вас индуктивный датчик или датчик Холла CKP?

Чтобы определить, индуктивный датчик положения коленчатого вала или датчик Холла, используйте мультиметр. Установите мультиметр на сопротивление и подсоедините один провод к сигнальному проводу CKP , который подключается к модулю управления двигателем (ECM). Подключите другой провод к массе автомобиля. Если вы читаете устойчивое низкое значение сопротивления, значит, у вас индуктивный датчик; если ваш счетчик показывает «обрыв» или отсутствие непрерывности, то у вас есть Датчик Холла.

Сопротивление индуктивного датчика положения коленчатого вала зависит от его диапазона, но обычно составляет от 200 до 1000 Ом. Сопротивление для CKE на эффекте Холла должно составлять от 10 до 20 кОм. Если вы получаете значение, отличное от указанного здесь, возможно, ваш CKP вышел из строя и его необходимо заменить.

Если сопротивление в допустимых пределах, но двигатель все равно не заводится, можно проверить выходное напряжение датчика положения коленчатого вала. Настройте мультиметр на считывание напряжения постоянного тока и снова подключите один провод к земле. Затем подсоедините другой провод к каждому из сигнальных проводов CKP, которые подключены к ECM. Вы должны увидеть переменное напряжение между 0,3 вольта и 1 вольт при прокручивании или запуске двигателя — если нет, то может быть проблема с датчиком CKP или его проводкой / соединениями.

Какое напряжение должно быть на датчике коленвала?

Величина напряжения, которую должен иметь датчик коленвала, зависит от типа и марки автомобиля. Вообще говоря, большинство датчиков коленчатого вала обычно имеют диапазон от 0,1 до 5 вольт при проверке с помощью мультиметра. Это связано с тем, что датчик коленчатого вала получает аналоговый сигнал, который колеблется при работе двигателя. Чтобы точно измерить этот сигнал, вам необходимо соответствующим образом настроить параметры мультиметра.

Если вы не знаете, какую настройку использовать, обратитесь за дополнительной информацией к руководству по ремонту вашего автомобиля или обратитесь за помощью к опытному механику. После правильной настройки мультиметра запустите двигатель и сначала проверьте показания напряжения на холостом ходу; он должен показывать от 0 до 2,5 вольт, в зависимости от марки и модели вашего автомобиля. Если показания выше или ниже этого диапазона, возможно, вам необходимо заменить датчик коленчатого вала.

Также следует проверять напряжение при работе двигателя на повышенных оборотах. Показание обычно должно быть в пределах 2-5 вольт; что-либо за пределами этого диапазона может указывать на проблему с датчиком коленчатого вала, и его необходимо заменить. Однако, если в вашем автомобиле есть другие проблемы с электрикой, такие как неисправный генератор или свечи зажигания, показания могут быть неточными, и может потребоваться дополнительная диагностика, чтобы определить, что именно вызывает проблему. [4]

Можно ли проверить датчик коленвала с помощью осциллографа?

Да, датчик коленвала можно проверить с помощью осциллографа.

Осциллограф — это устройство, используемое для измерения электрических сигналов во времени.

При подключении к датчику коленчатого вала он будет отображать изменения напряжения в режиме реального времени при работе двигателя и вращении коленчатого вала. Это даст ценную информацию о том, насколько хорошо работает датчик, и может быть использовано для диагностики или даже в целях настройки.

Чтобы использовать осциллограф для проверки датчика коленчатого вала, подключите один щуп осциллографа к точке заземления на двигателе (работает отрицательный вывод аккумулятора), а другой щуп — к проводу, который подключается непосредственно к клеммам датчика коленчатого вала. Запустите двигатель и посмотрите на форму волны, отображаемую на осциллографе. Датчик должен генерировать постоянную форму сигнала без периодических падений или скачков напряжения. Если вы видите какие-либо нарушения, это может указывать на неисправный датчик, и может потребоваться дальнейшее расследование.

Перед проверкой датчика коленчатого вала с помощью осциллографа настоятельно рекомендуется обратиться к руководству по техническому обслуживанию вашего автомобиля, поскольку в зависимости от марки и модели вашего автомобиля это можно сделать разными способами. Кроме того, если вы не умеете пользоваться осциллографом, лучше поручить этот тест квалифицированному механику, имеющему опыт чтения осциллограмм. [5]

Можно ли заточить жало паяльника?

Что делать, если мой датчик коленчатого вала проходит проверку?

Если ваш датчик коленчатого вала прошел тест, то проблема, вызывающая неисправность вашего автомобиля, может быть не связана с этим компонентом. Вы все равно должны осмотреть другие датчики, свечи зажигания и проводку вокруг на наличие любых потенциальных повреждений, которые могут вызвать проблему. Если вы также не можете найти ничего плохого в этих компонентах, возможно, стоит отвезти свой автомобиль на профессиональную диагностику. Технический специалист может определить, что не так, и исправить это соответствующим образом.

В некоторых случаях, когда датчик коленчатого вала проходит тест, но проблема с работой автомобиля все еще остается, это может означать, что сам датчик неисправен или неисправен. В этом случае замена компонента на новый может быть единственным способом восстановить работоспособность автомобиля.

Несмотря ни на что, важно помнить, что датчики коленчатого вала являются важными компонентами автомобиля. Чтобы обеспечить оптимальную производительность, всегда следите за тем, чтобы ваш аккумулятор был в хорошем рабочем состоянии, регулярно проверяйте его и заменяйте при необходимости. Эти действия помогут вам избежать дорогостоящего ремонта в будущем.

Замена датчика коленчатого вала

После того, как вы проверили датчик коленчатого вала и определили, что он неисправен, пришло время заменить деталь. В зависимости от вашего автомобиля, этот процесс может состоять из нескольких этапов. В большинстве случаев вам потребуется снять несколько компонентов и отсоединить жгуты проводов, прежде чем вы сможете получить доступ к датчику коленчатого вала.

Найдя компонент, отсоедините его от монтажного кронштейна и отсоедините все связанные с ним провода. Затем установите новый датчик коленчатого вала в порядке, обратном снятию, убедившись, что все соединения правильно подсоединены.

Наконец, заведите машину и проверьте, все ли работает должным образом. Если все в порядке, переустановите все снятые компоненты и снова подключите все отсоединенные жгуты проводов. Ваш замененный датчик коленчатого вала теперь должен работать правильно.

Утилизируйте все использованные компоненты надлежащим образом и соблюдайте все инструкции по технике безопасности при замене датчика коленчатого вала. Это обеспечит оптимальную работу вашего автомобиля и обеспечит вам безопасное вождение.

Типы датчиков коленчатого вала

Существует три типа датчиков положения коленчатого вала: датчик Холла , датчик с переменным сопротивлением и оптический датчик.

Датчики Холла используют магнит для определения положения коленчатого вала двигателя; это бесконтактные датчики, которые могут обнаруживать изменения угловой скорости.

Датчики переменного магнитного сопротивления используют катушки для обнаружения изменений воздушного зазора между железным сердечником и коленчатым валом; они могут измерять как скорость, так и ускорение.

Оптические датчики коленчатого вала используют светодиоды или лазеры, которые отражают маркировку на маховике, что позволяет им точно измерять скорость вращения.

Все три типа датчиков положения коленчатого вала работают, интерпретируя сигналы напряжения от датчика как меру угловой скорости или угла поворота.

Тип используемого датчика может зависеть от конкретных требований автомобиля. Датчики Холла лучше всего использовать в приложениях, требующих очень стабильного сигнала, таких как системы впрыска топлива и зажигания. Датчики переменного магнитного сопротивления обеспечивают хорошую точность и время отклика, что делает их идеальными для систем управления двигателем. Оптические датчики положения коленчатого вала обеспечивают высокую степень точности, но потребляют больше энергии, чем датчики других типов. [6]

Проверка напряжения индуктивных датчиков положения коленчатого вала с помощью мультиметра

Чтобы проверить сопротивление индуктивного датчика положения коленчатого вала с помощью мультиметра, сначала установите мультиметр на значение сопротивления в омах. Убедитесь, что оба соединения чистые и не имеют следов коррозии. Подсоедините один провод к положительному соединению на датчике положения коленчатого вала, а другой провод к массе/минусу. Показание должно быть где-то между 1000-10000 Ом. Если нет, то замените датчик, так как он может быть неисправен. Если устанавливается новый датчик, убедитесь, что он правильно затянут и все электрические соединения выполнены правильно.

Часто задаваемые вопросы

Сколько Ом должен иметь датчик коленвала?

Сопротивление датчика положения коленчатого вала зависит от марки и модели. Как правило, сопротивление должно быть в пределах 500-1500 Ом. Чтобы быть уверенным, обратитесь к руководству по обслуживанию вашего автомобиля для получения точных спецификаций.

Что делать, если датчик коленвала неисправен?

Если датчик положения коленчатого вала неисправен, это может вызвать ряд проблем с двигателем, включая пропуски зажигания, остановку двигателя, нестабильность работы на холостом ходу или проблемы с запуском. Это также может привести к появлению кодов неисправностей в модуле управления двигателем, что может привести к включению индикатора проверки двигателя.

Если вы подозреваете, что ваш датчик положения коленчатого вала неисправен, перед заменой проверьте его с помощью мультиметра в соответствии с инструкциями производителя.

Существуют ли риски при использовании мультиметра для проверки датчика коленчатого вала?

Да, всегда соблюдайте необходимые меры предосторожности при проверке датчика положения коленчатого вала с помощью мультиметра. Также обязательно прочитайте и следуйте инструкциям для используемого вами мультиметра, так как неправильное использование может привести к поражению электрическим током или другим опасностям. Если вы не знаете, как безопасно пользоваться мультиметром, обратитесь за помощью к квалифицированному механику.

Как лучше всего проверить правильность работы датчика коленчатого вала?

Лучший способ проверить правильность работы датчика положения коленчатого вала — проверить его с помощью мультиметра в соответствии с инструкциями производителя. Если вы не знаете, как это сделать, обратитесь за помощью к квалифицированному механику. Кроме того, вы также можете визуально проверить датчик на наличие признаков износа или повреждений, которые могут привести к его неисправности.

Как часто следует проверять датчик положения коленчатого вала?

Для оптимальной работы и надежности двигателя рекомендуется регулярно проводить техническое обслуживание датчика положения коленчатого вала вашего автомобиля. Это включает в себя проверку его мультиметром в соответствии с инструкциями производителя не реже одного раза в год или каждые 10 000 миль (в зависимости от того, что наступит раньше). Если вы обнаружите какие-либо проблемы во время теста, замените датчик как можно скорее, прежде чем произойдет дальнейшее повреждение.

Можно ли проверить датчик положения коленчатого вала без мультиметра?

Нет, мультиметр — единственный надежный способ точно проверить датчик положения коленчатого вала. Если у вас нет доступа к мультиметру, обратитесь за помощью к квалифицированному механику.

Возможно ли повреждение датчика коленвала при проверке?

Да, датчик положения коленчатого вала может быть поврежден во время проверки, если она не будет выполнена правильно. Чтобы избежать этого, убедитесь, что вы следуете всем инструкциям производителя при использовании мультиметра и принимаете необходимые меры предосторожности. Кроме того, если вы не знаете, как безопасно пользоваться мультиметром, обратитесь за помощью к квалифицированному механику.

Можно ли запустить двигатель без датчика коленвала?

Нет, без датчика коленвала двигатель не запустится. Датчик коленчатого вала используется системой зажигания, чтобы определить, когда поршни находятся в правильном положении, и правильное время для зажигания свечей зажигания. Без него компьютер не сможет узнать, когда послать искру и воспламенить топливно-воздушную смесь. Это означает, что даже если все остальные компоненты системы зажигания автомобиля исправны, без функционирующего датчика коленвала ваш двигатель не сможет запуститься. В дополнение к проблемам с запуском неисправные или неисправные датчики коленчатого вала также могут вызывать проблемы с колебаниями при ускорении с холостого хода или снижать общую выходную мощность. Такие симптомы, как пропуски зажигания и загорание индикатора проверки двигателя, обычно указывают на проблему с датчиком коленчатого вала.

Полезное видео: Как проверить датчик коленвала вольтметром

Заключение

В заключение, проверка датчика коленвала мультиметром — относительно несложный процесс. Следуя описанным выше шагам, вы сможете быстро и точно определить, правильно ли работает датчик. Не забывайте всегда соблюдать меры предосторожности при работе с электрическими компонентами, чтобы защитить себя от поражения электрическим током. Регулярно проверяя датчик коленчатого вала, вы сможете выявить потенциальные проблемы до того, как они станут серьезными проблемами. Это поможет сохранить работоспособность вашего автомобиля и сохранить его в оптимальном состоянии на долгие годы!

Каталожные номера
