Признаки раннего и позднего зажигания. Что лучше


Определение раннего или позднего зажигания


От правильной настройки и бесперебойной работы системы зажигания напрямую зависит стабильность работы двигателя, его мощность, топливная экономичность и т.д. В норме на четырёхтактных двигателях топливно-воздушная смесь должна воспламеняться в конце такта сжатия, то есть перед самым подъемом поршня в верхнюю мертвую точку. Такой момент зажигания обусловлен тем, что смеси требуется определенное время для сгорания, после чего энергия расширяющихся газов толкает поршень вниз и начинается рабочий ход.
Под поздним или ранним зажиганием следует понимать задержку или опережение срабатывания системы зажигания по отношению к тому, в каком положении находится поршень в цилиндре. Другими словами, искра свечи зажигания образуется и поджигает топливно-воздушную смесь не в оптимальный момент приближения поршня к ВМТ, а раньше или позже этого момента. Такое явление получило название раннего или позднего зажигания.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор По этой причине владельцы транспортных средств, в которых реализована возможность самостоятельной регулировки УОЗ (угол опережения зажигания), часто сталкиваются с необходимостью настройки зажигания.

Читайте в этой статье

Вкратце о работе зажигания

В бензиновых двигателях предыдущего поколения искрообразование и воспламенение горючего организовано так:

  1. Когда кулачок на вращающемся валу трамблера проходит мимо датчика Холла, последний отправляет импульс коммутатору, который прерывает цепь первичной обмотки высоковольтной катушки.
  2. Вследствие разрыва цепи вторичная обмотка катушки генерирует кратковременный импульс высокого напряжения, подающийся обратно в распределитель.
  3. Попадая на вращающийся контакт трамблера (в просторечии – бегунок), установленный на том же валу, импульс направляется к одному из высоковольтных 4 проводов.
  4. По проводу ток поступает на электроды свечи зажигания того цилиндра, в котором заканчивается такт сжатия топливовоздушной смеси.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор
  5. Между электродами проскакивает искра, поджигающая горючее. Раскаленные газы толкают поршень вниз – начинается рабочий такт.

Справка. В очень старых системах зажигания роль электронного коммутатора и датчика Холла играет механический контактный прерыватель.

Вышеописанная схема искрообразования настраивается вручную. Если регулировкой занимался несведущий автолюбитель, проявляются симптомы позднего либо раннего зажигания, описанные ниже. Причина – несвоевременное воспламенение топливной смеси, когда искра вырабатывается в середине такта сжатия или в начале рабочего хода поршня.


В дизельных силовых агрегатах искра отсутствует – солярка вспыхивает от сильного сжатия. Момент воспламенения совпадает со впрыском горючего в цилиндр (на такте сжатия поршень сдавливает воздух). В устаревших силовых агрегатах данный параметр тоже регулировался вручную.

Как понять, что зажигание позднее или раннее

Воспламенение рабочей смеси топлива и воздуха в цилиндрах с опережением или запаздыванием приводит к определенным сбоям в работе мотора.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор В списке основных признаков, по которым можно определить неправильно установленное зажигание, следует выделить:

  • затрудненный запуск двигателя;
  • ощутимое увеличение расхода топлива;
  • двигатель теряет приемистость, падает мощность;
  • отмечается неустойчивая работа в режиме холостого хода;
  • пропадает отзывчивость на нажатие педали газа;
  • возникает перегрев двигателя и детонация;

Неправильный угол зажигания может проявляться в виде характерных хлопков, которые отдают в систему выпуска, в карбюратор и т.д. Вполне очевидно, что дальнейшая эксплуатация ДВС со сбитым углом опережения зажигания может привести к более серьезным поломкам двигателя, особенно в случае появления устойчивой детонации.

Принцип работы системы зажигания

Многим может показаться, что обеспечить поджиг ТВС – задача тривиальная. В действительности система зажигания состоит из множества взаимосвязанных узлов. Основная проблема заключается в том, что обеспечить воспламенение горючей смеси необходимо при очень высоких скоростях движения поршней, то есть требуется очень высокая точность синхронизации работы всех компонентов, входящих в систему зажигания.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

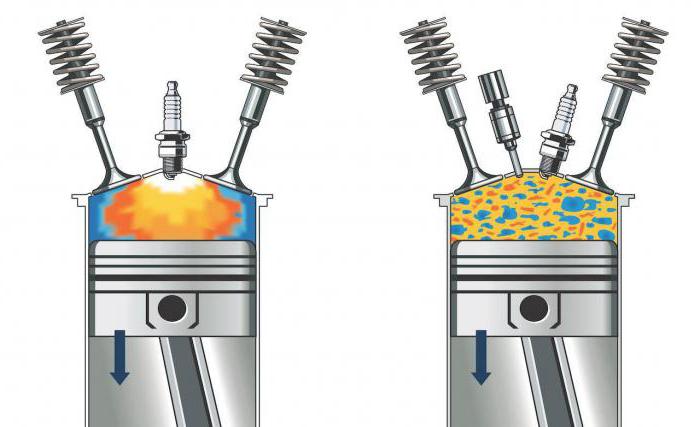

Современные бесконтактные СЗ работают по классической схеме, когда момент поджига сжатой смеси определяется положением коленвала. Хотя скорость распространения огня в камере сгорания достаточно велика – порядка 30 м/сек (для прохождения 3 см достаточно одной тысячной секунды), она конечна, то есть между подачей искры и полным сгоранием очередной порчи топлива происходит некоторая задержка. Вот почему эта искра должна инициироваться в строго определённый момент времени, отслеживаемый датчиком.

Но что будет, если срабатывание свечи зажигания будет происходить чуть раньше или позже?

Рассмотрим сначала первый вариант. Допустим, смесь была воспламенена ранее положенного времени. Тогда максимальное значение давления отработанных газов будет достигнуто до момента поднятия поршня в ВМТ. А значит, часть пути сила давления отработанных газов будет направлена против хода поршня, тормозя его, что становится причиной падения номинальной мощности перегреву силового агрегата.

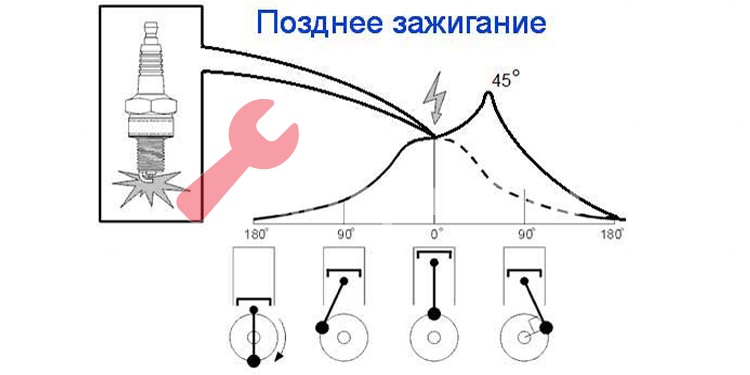

При позднем возгорании ТВС максимальное давление газов возникает, когда поршень уже миновал верхнюю мёртвую точку, двигаясь вниз к выпускному тракту.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Мощность силового агрегата тоже окажется сниженной, поскольку часть энергии будет тратиться впустую, приходясь на такт выпуска отработанных газов, а не на такт расширения.

Другими словами, поджиг смеси должен происходит в строго определённый момент времени, когда поршень не дошёл до ВМТ примерно 10-12º поворота коленвала. Вот эта величина и называется углом опережения зажигания. Отметим, что УОЗ – величина не постоянная, поскольку зависит от скорости горения ТВС и скорости вращения коленвала. За динамическое изменение угла опережения зажигания отвечает центробежный регулятор.

В идеале работа всех узлов системы зажигания должна обеспечивать «правильный» поджиг смеси, но на практике изменение параметров горючего (например, заливка в бензобак топлива плохого качества) оказывает существенное влияние на скорость сгорания смеси, поэтому для корректировки УОЗ требуется применение октан-корректора.

На современных автомобилях всё это выполняется под управлением ЭБУ, которое получает всю необходимую информацию от датчиков.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Что касается ответа на вопрос, какое зажигание лучше для мотора, раннее или позднее, то вы уже, наверное, поняли, что оба варианта плохи. Лучшим будет оптимальное зажигание, хотя его можно назвать ранним, ибо поджиг ТВС осуществляется до достижения поршнем ВМТ, и именно на его установке мы остановимся подробнее, но чуть позже.

Последствия неправильно выставленного угла зажигания

Как позднее, так и ранее зажигание негативно влияет на работу и ресурс двигателя. Следует добавить, что от правильного момента зажигания зависит не только мощность и расход горючего. Если искра на свече зажигания образуется раньше положенного времени, тогда давление расширяющихся газов начинает противодействовать поднимающемуся в ВМТ поршню (раннее зажигание). Воспламенение рабочей смеси после того, как поршень начал двигаться из ВМТ вниз, приводит к тому, что высвобождающаяся энергия топлива «догоняет» поршень и попадает в выпуск, а не совершает полезную работу (позднее зажигание).

Признаки раннего зажигания проявляются в виде следующих симптомов:

  • появление металлического звонкого призвука во время работы двигателя, который локализуется в области блока цилиндров;
  • плавают обороты холостого хода, двигатель работает нестабильно;
  • после нажатия на «газ» возникает пауза, двигатель не «тянет» и перерасходует топливо;

Позднее зажигание также наносит ощутимый вред двигателю.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Сгорание смеси в данном случае происходит в условиях понижения давления и увеличения объема в цилиндре ДВС. Нарушается сам процесс горения топливно-воздушной смеси, которая догорает во время рабочего хода поршня. В результате признаками позднего зажигания являются:

  • двигатель теряет мощность, для разгона нужно сильно давить на газ;
  • отмечается значительное повышение расхода топлива;
  • мотор сильно коксуется отложениями и нагаром;
  • неправильное сгорание смеси ведет к перегреву двигателя;

Момент зажигания запаздывает

Сбитые регулировки трамблера могут привести к тому, что разряд на электродах свечи образуется слишком поздно – когда поршень уже находится в верхней мертвой точке (ВМТ) либо начал движение вниз – рабочий ход. В данном случае наблюдаются следующие характерные признаки:

  1. Обороты коленчатого вала на холостом ходу снижаются.
  2. Заметно падает мощность силового агрегата, автомобиль разгоняется очень вяло. Причина – потеря энергии вспышки топлива, сгорающего на рабочем ходу поршня.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор
  3. Сильно запаздывающая искра дает выстрелы мотора в глушитель. Газы прорываются через открывающийся выпускной клапан.
  4. Двигатель сложнее завести «на холодную».
  5. Потребление горючего увеличивается.

Справка. Симптомы позднего искрообразования заметнее проявляются на автомобилях, оснащенных газовыми установками. Здесь очень важен момент вспышки, поскольку пропана подается в цилиндры больше и при запоздании разряда он догорает уже в коллекторе.

Следствием позднего зажигания на дизеле является затрудненный пуск даже на прогретом моторе и «чихание» черным дымом из выхлопной трубы. Поскольку впрыск топлива происходит в самом начале рабочего такта, солярка сгорает не полностью и выбрасывается наружу в виде копоти. Если подача топлива происходит чересчур поздно, силовой агрегат не заведется вовсе.

Выставление угла опережения зажигания своими руками

Правильно выставленный момент зажигания предполагает регулировку УОЗ. Корректировать угол зажигания необходимо на холостом ходу.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор При этом следует учитывать, что оптимальными оборотами холостого хода считаются обороты в пределах 850-900 об/мин. Угол наклона момента зажигания также находится в определенных рамках от -1 (отрицательный) до +1 (положительный) градус. Указанный градус является градусом по отношению к ВМТ.

Указанную лампу подключают к плюсовой клемме на распределителе зажигания, а также соединяют с массой. Далее мы рассмотрим основные доступные способы настройки зажигания на следующем примере отечественной «классики»:

Настройка зажигания по стробоскопу

  • двигатель нужно прогреть до выхода на рабочую температуру;
  • стробоскоп подключается к бортовой сети;
  • откручивается фиксирующая гайка крышки распределителя-прерывателя зажигания;
  • сигнальный датчик срабатывания надевается на высоковольтный провод первого цилиндра;

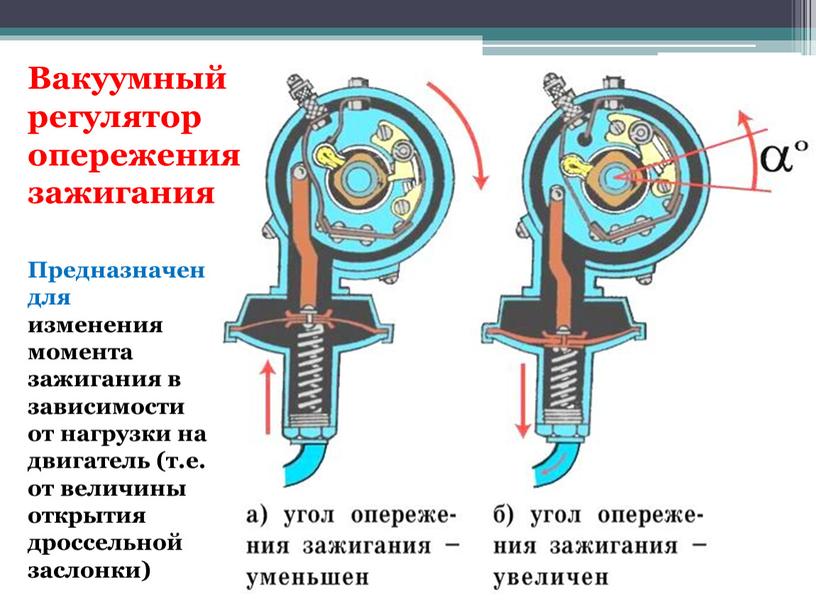

  • при наличии шланга вакуум-корректора потребуется снять и заглушить указанный шланг;
  • свечение стробоскопа направляется на шкив коленвала;
  • двигатель запускается и работает на холостых;
  • осуществляется проворот корпуса трамблера;
  • положение корпуса прерывателя-распределителя фиксируется таким образом, чтобы метка шкива совпала с соответствующей меткой на ГРМ;
  • после совмещения меток производится затяжка фиксирующей гайки;

Выставление УОЗ по контрольной лампочке

Если используется способ установки зажигания по лампочке, тогда необходимо провернуть коленчатый вал двигателя так, чтобы метка на шкиве коленвала совпала с меткой на крышке ГРМ.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор При этом бегунок на распределителе зажигания должен указывать на свечной провод первого цилиндра.

Далее гайка-фиксатор трамблера ослабляется, после чего один провод от лампочки коммутируется с проводом, который идет к катушке зажигания от трамблера. Второй провод от лампы устанавливается на массу. Затем нужно включить зажигание и вращать корпус трамблера по часовой стрелке до момента, пока контрольная лампа не перестанет гореть. После этого следует аккуратно повернуть корпус трамблера обратно, то есть против часовой стрелки. Определив положение, при котором происходит загорание лампочки, необходимо зафиксировать корпус трамблера в этом положении. Фиксация производится при помощи затяжки гайки распределителя.

Рекомендации по регулировке

Простейший способ настройки момента зажигания – включить в цепь высоковольтной катушки автомобильную лампочку номиналом 12 вольт. Как производится регулировка:

  1. Поворачивая коленчатый вал, совместите риску на шкиве с меткой, нанесенной на блок цилиндров.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Снимите крышку распределителя и проверьте положение бегунка – он должен указывать на контакт первого цилиндра.
  2. Отыщите провод, ведущий от трамблера к высоковольтной катушке. Подключите к этому контакту лампочку, а ее цоколь соедините с «массой» авто.
  3. Ослабьте гайку, прижимающую корпус трамблера, и включите зажигание (лампочка загорится).
  4. Медленно поворачивая корпус распределителя, уловите момент, когда лампа погаснет. Затяните гайку.

Примечание. Для корректной работы системы искра должна проскакивать раньше, чем поршень дойдет до ВМТ. Опережение составляет 2–5 градусов угла поворота коленвала.

Вопрос, какое зажигание лучше – позднее или раннее, некорректен изначально. Момент воспламенения горючего должен быть оптимальным. При необходимости и отсутствии диагностических приборов регулировка производится «на слух»: при работающем на холостом ходу моторе отпускается гайка и трамблер медленно поворачивается вручную. Уловив момент наиболее стабильной работы двигателя, затяните гайку и несколько раз нажмите газ, чтобы спровоцировать хлопки либо детонацию.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Услышав один из признаков, поверните распределитель на 1–2° в нужную сторону.

Другие способы настройки и проверка зажигания на автомобиле

Также можно выставить зажигание по искре или самостоятельно подобрать такой угол, когда двигатель будет работать наиболее стабильно и ровно. Самым простым и наименее точным способом является установка на основании работы мотора. Для настройки двигатель заводят, после чего ослабляется гайка фиксации корпуса трамблера. Далее понадобится провернуть корпус распределителя по часовой стрелке и против, найдя положение, при котором двигатель работает ровно и обороты ХХ самые высокие. После этого следует провернуть корпус прерывателя на пару градусов по часовой стрелке и затянуть гайку трамблера.

Затем контакт провода следует расположить вблизи «массы» (расстояние около 5 мм.) и включить зажигание. После этого корпус прерывателя следует повернуть на 20 градусов по часовой стрелке. Теперь корпус нужно вращать обратно до момента, когда между «массой» и контактом провода появится искра.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор В этом положении корпус трамблера нужно зафиксировать крепежной гайкой прерывателя.

По окончании необходимо проверить правильность УОЗ в движении. На прогретом моторе машину следует разогнать до 40-45 км/ч, после чего включается четвертая передача и полностью нажимается педаль газа. Далее необходимо оценить степень детонации. Нормой считается, когда сразу после включения 4-й передачи детонация кратковременно присутствует (2-3 сек.), но исчезает с разгоном автомобиля. Если детонация после разгона продолжается, тогда высока вероятность раннего зажигания. Если детонации нет в момент включения 4-й передачи, тогда зажигание позднее. В таких случаях регулировку УОЗ следует повторять для получения оптимального результата.

Важность правильной регулировки зажигания

Верность выставленного зажигания на карбюраторных двигателях осуществляется при помощи стробоскопа

От характера установки зажигания зависит качество и экономичность работы двигателя. Поэтому именно установка зажигания – важное действие, которое позволяет настроить силовой агрегат.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор При неправильной установке зажигания, как в сторону увеличения угла опережения, так и в сторону уменьшения, двигатель сразу ощущает негативное воздействие.

Именно поэтому к настройке момента зажигания следует подходить ответственно и очень внимательно.

Принцип работы зажигания

Бензиновый двигатель имеет определённые факторы, которые влияют на качество и время подачи искры, необходимой для воспламенения горючей смеси. Эти факторы объединяются в отдельный механизм, получивший название – трамблёр, его ещё иногда называют распределитель-прерыватель.

Классическая схема зажигания

Он установлен в области блока цилиндров, вал трамблёра приводится в движение за счёт распредвала мотора. На валу трамблёра расположены кулачки, они в необходимый момент размыкают цепь, далее происходит образование искры.

Главный недостаток трамблёра – это склонность к механическому износу, в результате которого изменяется качество, а также время возникновения искры.

Конечно же, это отражается на работоспособности двигателя, что потребует дальнейшего вмешательства и регулировку.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Вкратце о работе зажигания

В бензиновых двигателях предыдущего поколения искрообразование и воспламенение горючего организовано так:

  1. Когда кулачок на вращающемся валу трамблера проходит мимо датчика Холла, последний отправляет импульс коммутатору, который прерывает цепь первичной обмотки высоковольтной катушки.
  2. Вследствие разрыва цепи вторичная обмотка катушки генерирует кратковременный импульс высокого напряжения, подающийся обратно в распределитель.
  3. Попадая на вращающийся контакт трамблера (в просторечии – бегунок), установленный на том же валу, импульс направляется к одному из высоковольтных 4 проводов.
  4. По проводу ток поступает на электроды свечи зажигания того цилиндра, в котором заканчивается такт сжатия топливовоздушной смеси.
  5. Между электродами проскакивает искра, поджигающая горючее. Раскаленные газы толкают поршень вниз – начинается рабочий такт.

Справка. В очень старых системах зажигания роль электронного коммутатора и датчика Холла играет механический контактный прерыватель.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Вышеописанная схема искрообразования настраивается вручную. Если регулировкой занимался несведущий автолюбитель, проявляются симптомы позднего либо раннего зажигания, описанные ниже. Причина – несвоевременное воспламенение топливной смеси, когда искра вырабатывается в середине такта сжатия или в начале рабочего хода поршня.

В дизельных силовых агрегатах искра отсутствует – солярка вспыхивает от сильного сжатия. Момент воспламенения совпадает со впрыском горючего в цилиндр (на такте сжатия поршень сдавливает воздух). В устаревших силовых агрегатах данный параметр тоже регулировался вручную.

Раннее или позднее зажигание, что лучше?

Необходимый момент опережения зажигания – безусловно, важный фактор, который отражается на полной работе автомобиля. Этот показатель регулирует работоспособность автомобиля в общем. Многие интересуются, какой вариант зажигания лучше: поздний либо ранний. Ответ удивляет, поскольку ни один из предложенных вариантов не является верным.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Для двигателя лучшим считается оптимальный режим зажигания.

При нём мотор не будет ощущать высокие нагрузки. Крайние поздние и ранние варианты наверняка принесут автовладельцу немало проблем с техническим состоянием транспортного средства. Однако всё имеет свои нюансы, в этом случае их нужно рассмотреть более подробно.

Признаки раннего зажигания

  • необычные звуки из двигателя, которые появляются из-за повышенного износа;
  • повышенная детонация;
  • недостаточная мощность, особенно заметна при малых оборотах.

Признаки позднего зажигания

  • некачественный запуск, что очень вредит аккумулятору;
  • увеличенный расход горючего;
  • потеря в мощности;
  • температура двигателя увеличивается гораздо выше нормы.

Как можно заметить, что в первом случае, что во втором — приятных моментов мало. Несмотря на это многие автовладельцы (особенно машин отечественного производства) выбирают позднее зажигания при прогреве двигателя и на старте.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Некоторые производят раннее зажигание, но в этом случае на малых оборотах будет значительно проседать мощность.

Коротко о зажигании

Для начала надо поговорить о зажигании в общем, чтобы понимать, что именно надо настраивать. На бензиновых двигателях внутреннего сгорания существует ряд компонентов, ответственных за надлежащую и своевременную подачу напряжения на свечу, дабы последняя могла дать необходимую искру для воспламенения топливной смеси. Компоненты эти объединены в механизм под названием «трамблёр» или «прерыватель-распределитель», который в свою очередь установлен на блоке цилиндров двигателя, и вал трамблёра приходит в движение от распредвала двигателя. Вал трамблёра оснащён кулачками, основной задачей которых является размыкание цепи в нужный момент, после чего идёт возникновение искры на свече.

Чтобы мотор автомобиля давал желаемую мощность, возникновение искры в цилиндре должно совпадать с моментом максимально эффективного использования всей энергии сжатой топливной смеси.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Когда искра подаётся с опережением, то энергия воспламенённых газов некоторое время будет работать навстречу движению поршня. В случае запоздавшей искры энергия уже идёт «вдогонку» уходящему поршню и не реализует себя в полной мере.

Одним из главных недостатков трамблёра является его механический износ и, соответственно, влияние этого процесса как на качество, так и на время подачи искры. Это может заметно сказываться на функционировании мотора и требовать вмешательства в его работу и настройку.

Наглядная схема и устройство системы зажигания в бензиновом двигателе

Симптомы и признаки раннего

  • Чрезмерная детонация (дефект поршня, разрушение шатунов).
  • Хорошо слышимый звук стука в двигателе (повышенный износ).
  • Потеря мощности (особо заметная на малых оборотах).
  • Увеличенный расход топлива.

Симптомы и признаки позднего

  • Потеря мощности.
  • Плохой запуск (из-за чего страдает аккумулятор).
  • Повышенный расход топлива.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор
  • Перегрев двигателя (может вообще заклинить).

Приятного мало что в первом, что во втором случае. Тем не менее некоторые автолюбители (в частности, владельцы отечественных автомобилей) ставят позднее зажигание при старте и прогреве мотора. Другие же делают зажигание немного ранним (на 1 риску), что ведёт к заметно улучшенной динамике на повышенных оборотах. Только вот в последнем случае на низких оборотах как следствие будет наблюдаться проседание мощности. Так что всё на свой страх и риск.

Автомобиль с ГБО

Главная причина установки ГБО – экономия на топливе. Практика показывает, что затраты на газ меньше приблизительно в два раза, чем на бензин, для многих это весомый аргумент. Однако полностью на этот вид топлива не перейти, поскольку необходимость в бензине остаётся для прогрева и работы на высоких нагрузках.

Баллон ГБО в запаске

Плюс ко всему, газ гораздо быстрее расходуется и имеет достаточно высокое октановое число, поэтому топливно-воздушная смесь догорает ещё на этапе выпуска, что оказывает отрицательное термическое влияние на тракт выпуска.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Регулировка зажигания и горения смеси на машинах с ГБО – это основная задача, хорошая настройка позволяет сэкономить ещё больше средств на топливе.

Дизельный автомобиль

Многие симптомы некорректной работы на бензиновых автомобилях переносятся и на дизель. Главное отличие между двумя этими автомобилями заключается в методе воспламенения топлива. Поджиг солярки заключается за счёт тесного контакта топлива со сжатым, горячим воздухом.

Регулировка на дизельном двигателе

Настойка зажигания на дизельных машинах состоит в поиске необходимого угла опережения для впрыска дизельного топлива, оно должно обязательно подаваться определённо в пиковый момент сжатия.

Если неправильно выставить угол, то впрыск будет несвоевременным. Это приведёт к некачественному сгоранию смеси, а работа двигателя будет осуществляться с нарушениями.

Раннее зажигание, признаки, причины

Раннее зажигание является одной из наиболее часто встречающихся неисправностей системы зажигания карбюраторных двигателей.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Его суть заключается в слишком раннем (раньше чем требуется для нормальной работы двигателя) воспламенении топлива в камерах сгорания (намного раньше прихода поршня в верхнюю мертвую точку).
Изначальный угол опережения зажигания под определенный бензин выставляется при работе двигателя автомобиля на холостом ходу. Такое опережение необходимо для правильной работы двигателя. При его работе под нагрузкой необходимо еще большее опережение зажигания, что достигается за счет работы центробежного и вакуумного регуляторов опережения зажигания. Но, если начальный угол выставлен слишком рано, то работа регуляторов накладывается на этот неправильный угол, делая зажигание настолько ранним, что приводит к большим проблемам в работе двигателя.

Признаки раннего зажигания

В зависимости от того насколько угол опережения зажигания отклонился от нормы признаки раннего зажигания будит либо практически незаметны, либо видны практически невооруженным взглядом.

— Проблема с запуском двигателя.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Двигатель запускается не с первого-второго раза. Может быть обратное вращение коленчатого вала после выключения зажигания.

— Двигатель автомобиля неустойчиво работает на холостом ходу. Выровнять обороты ХХ винтами на карбюраторе невозможно или двигатель работает устойчиво только при установке повышенных оборотов.

— Вялая динамика автомобиля на скорости. При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).

— «Стучат пальцы». Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.

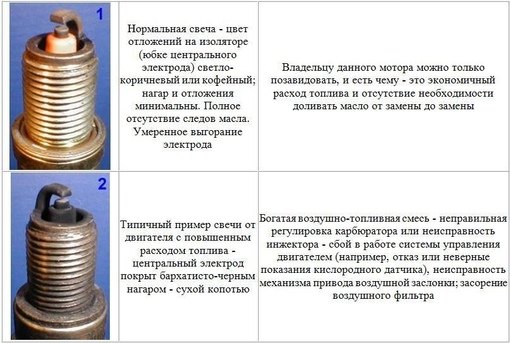

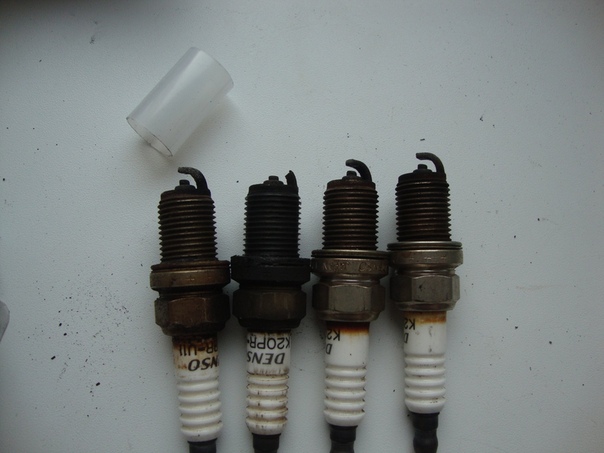

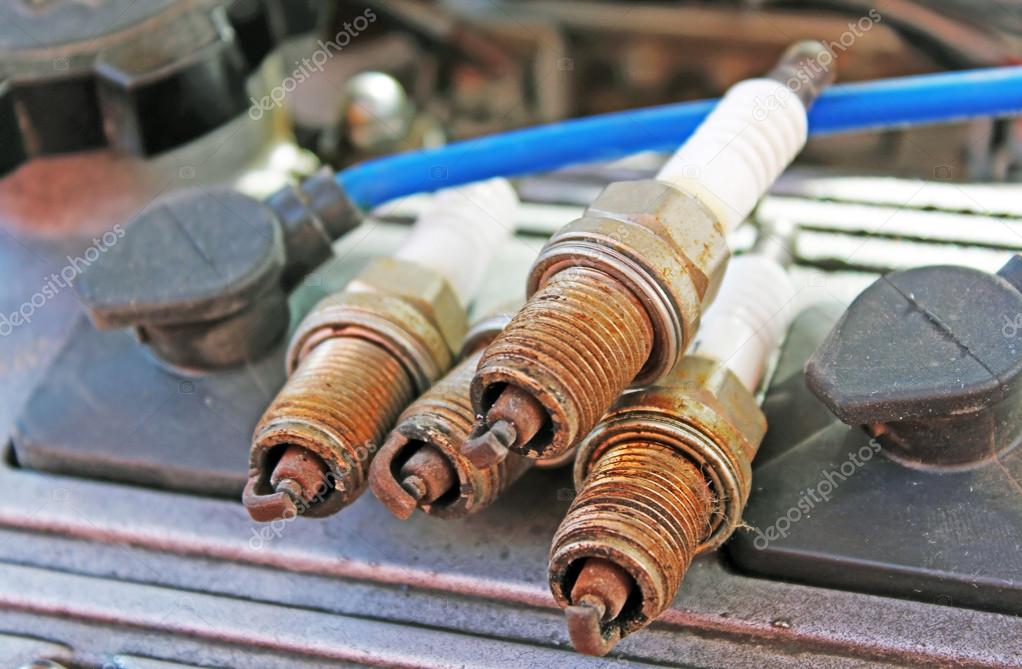

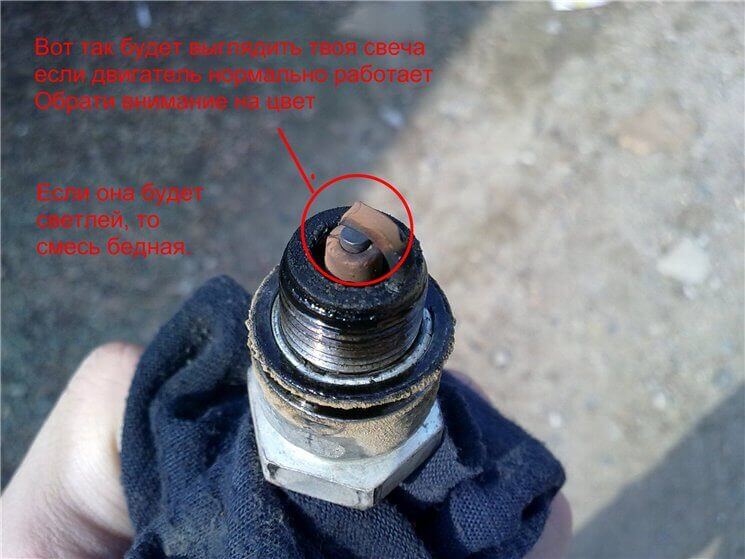

— Свечи зажигания черные. Плохо сгорающее топливо оседает черным нагаром на свечах зажигания приводя к их быстрому выходу из строя.

Последствия езды с неправильными настройками

Помимо ухудшения эксплуатационных качеств автомобиля, слишком раннее зажигание вызывает другие пагубные последствия:

  1. Детонация – злейший враг мотора.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Из-за постоянных ударов по поршням пальцы расшатываются, в соединении образуется люфт. В результате разбиваются шатунные втулки и ускоряется выработка цилиндров.
  2. Стрельба в карбюратор наносит вред втулкам, на которых вращаются оси заслонок. Последние не закрываются плотно, отчего двигатель всасывает лишнее горючее на холостом ходу.
  3. Силовой агрегат склонен перегреваться и в случае неполадок системы охлаждения цилиндропоршневая группа может выйти из строя.

Современные двигатели, управляемые электроникой, оснащаются датчиками детонации. Когда элемент регистрирует вибрацию, блок управления автоматически корректирует угол опережения зажигания.

Ранний впрыск солярки в дизельный мотор чреват поломкой топливного насоса высокого давления (ТНВД) и форсунок. Представьте: насос качает топливо в одном направлении, а ему противодействует поршень, движущийся к ВМТ. Нетрудно догадаться, кому достанется удар.

Признаки позднего зажигания не менее опасны.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Воспламенение топливной смеси на стадии расширения ведет к уменьшению КПД двигателя и возрастанию нагрузки на основные детали – поршни с кольцами, цилиндры и шатуны. Результат предсказать несложно – интенсивный нагрев и ускоренный износ.

Стрельба в выпускной тракт, вызванная запоздавшим искрообразованием, разрушает стенки выхлопной трубы и перегородки глушителя. Элементы придется ремонтировать с помощью сварки, а то и менять.

Признаки раннего зажигания

Признаки раннего зажигания

Что такое раннее зажигание

Раннее зажигание — термин обозначающий воспламенение топливной смеси в цилиндрах двигателя автомобиля до прихода поршня в верхнюю мертвую точку на такте сжатия. Для работы двигателя раннее зажигание просто необходимо. Оно позволяет наиболее полно и эффективно сжечь топливную смесь и получить от этого процесса максимальную отдачу, которая выражается в мощности, приемистости и скорости.

В системе зажигания карбюраторного двигателя автомобиля помимо изначально установленного раннего угла опережения зажигания (0-5 градусов) имеется несколько устройств позволяющих автоматически сделать угол опережения более ранним в зависимости от роста нагрузки на двигатель (например, центробежный и вакуумный регуляторы опережения зажигания).Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

В системе зажигания инжекторного двигателя определением оптимального угла опережения зажигания при работе двигателя автомобиля «заведует» электронный блок управления (ЭБУ) системы управления двигателем. Он рассчитывает насколько раньше выставить зажигание по данным, полученным от датчиков (ДПКВ, ДС и пр.).

При возникновении некоторых проблем в работе двигателя автомобиля можно считать слишком раннее зажигание неисправностью. Далее разберемся как самостоятельно понять имеется ли слишком раннее зажигание (диагностируем неисправность) или нет.

Признаки неисправности: слишком раннее зажигание

Несколько признаков при появлении которых имеет смысл проверить угол опережения зажигания и работу устройств, отвечающих за его увеличение-уменьшение.

  • Двигатель запускается с трудом или не запускается вовсе

Возможно даже обратное вращение коленчатого вала после выключения зажигания.

  • Неустойчивые обороты холостого хода двигателя

На карбюраторном двигателе обороты ХХ могут не поддаваться регулировке регулировочными винтами карбюратора.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

  • Вялый разгон и динамика автомобиля в движении

При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).

  • Детонация в двигателе («стучат» пальцы)

Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.

  • «Стреляет» в глушитель при работе двигателя на холостом ходу

Не сгоревшее топливо догорает в глушителе хлопками. Пропуски зажигания через раз работающих свечей зажигания.

  • Черный дым из глушителя при работе на холостых

Повышенное дымление из глушителя, вызванное догоранием остатков топлива в выпускном тракте.

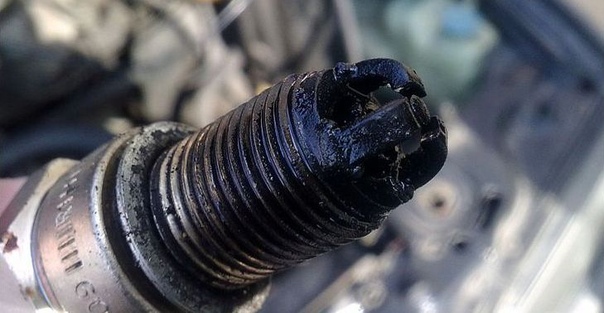

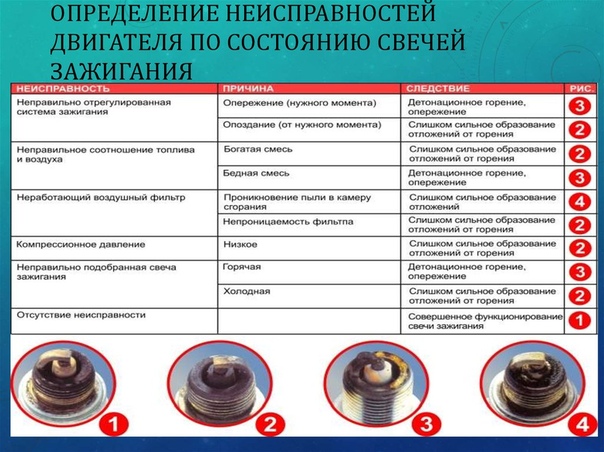

  • Черный нагар на свечах зажигания

При котором свечи зажигания периодически выходят из строя.

  • Повышенный расход топлива двигателем автомобиля

Двигателю приходится расходовать больше энергии для преодоления негативных последствий раннего зажигания, поэтому расход топлива может увеличиться значительно.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Примечания и дополнения

— Для самостоятельного устранения неисправности — раннее зажигание, на карбюраторном двигателе придется в первую очередь проверить правильность установки начального угла опережения зажигания, во вторых — проверить исправность и работу вакуумного и центробежного регуляторов опережения зажигания в трамблере системы зажигания автомобиля. В третьих проверить исправность самого распределителя зажигания (трамблера). Как это сделать самостоятельно разберем в наших дальнейших публикациях на канале.

— На инжекторном двигателе определить и отрегулировать угол опережения зажигания просто так не получится. Необходимо специальное диагностическое оборудование.

Диагностика и устранение проблем

Будет лучше, если автомобиль на гарантии проверят официальные представители

Как проверить на карбюраторном двигателе

Перечень необходимого оборудования прост:

  • стробоскоп,
  • тахометр (если у автомобиля нет такового на приборной панели),
  • гаечный ключ на «10».Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор
Видео по настройке зажигания на примере автомобиля ВАЗ 2109

Как определить на инжекторе

В данном случае зачастую всё упирается в электронику и решается программированием электронного блока управления (ЭБУ). В результате эксплуатации автомобиля в памяти ЭБУ со временем могут накапливаться различные ошибки. Со временем они могут привести к сбоям прошивки и некорректной работе двигателя, в том числе и системы зажигания. Необходимо лишь наличие специального оборудования для выявления, сброса накопленных ошибок и перепрошивки «мозгов» автомобиля. К сожалению, такая работа вряд ли под силу новичкам.

Процесс настройки и калибровки электронного блока управления (ЭБУ)

Нередко причина может заключаться в датчике детонации, на основании данных которого инжектор регулирует впрыск топлива в цилиндры. Выход его из строя повлечёт за собой и неверную работу инжектора.

Какие действия эффективны на дизельном моторе

Можно попробовать выставить угол впрыска по меткам через смещение топливного насоса.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Метод больше рассчитан на дизельные моторы с механической топливной аппаратурой. Но меток может и не быть, так что в таком случае придётся выставлять угол опытным путём. Надо будет снять трубку высокого давления с одной из форсунок, после чего надеть на неё прозрачную трубку. Следующим шагом будет замер верхней границы топлива в трубке при включении зажигания и проставка на шкиве соответствующей метки. Далее выставляются по меткам коленчатый и распределительный валы.

Регулировка момента впрыска на дизеле (видео)

На автомобилях с ГБО

Здесь есть два пути решения:

  • Увеличить степень сжатия, тем самым ускорив скорость горения газовоздушной смеси.
  • Смещение угла опережения в сторону более раннего.

Второй проще в реализации и менее затратен. Достигается путём установки вариатора угла опережения зажигания, подключаемого к датчику положения коленвала с последующей корректировкой его данных на заданную величину. Попутно вариатор подключается к газовому клапану и работу свою начинает лишь при запуске ГБО, дабы не вмешиваться, когда двигатель работает на бензине.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Смещение угла приведёт к более раннему зажиганию газовоздушной смеси, что позволит ей успеть сгореть до открытия выпускных клапанов, оградив тем самым от излишнего термического воздействия те же клапана и катализатор.

Устройство для смещения угла зажигания на более раннее при наличии ГБО

Проблемы с зажиганием, независимо от того, раннее оно или позднее, хорошего ничего не сулят. Возможно, небольшие отклонения кто-то не будет считать критичными, но всё равно повышенный износ двигателя, его разбалансировка со временем дадут о себе знать, и работы будет не в пример больше. Если чувствуете, что собственных сил и понимания вопроса недостаточно, лучше обратитесь за помощью к квалифицированным специалистам.

Раннее или позднее зажигание

Слишком ранний поджиг смеси в рабочих камерах цилиндров или слишком поздний является причиной плохой работой ДВС. Двигатель может не тянуть в гору, медленно разгоняться, сильно вибрировать и т.д.

Признаки не верно выставленного зажигания:
  • мотор заводится с трудом;
  • повышенный уровень расхода топлива;
  • мотор не может развить мощность;
  • в режиме холостого хода (ХХ) ДВС то глохнет, то перегазовывает;
  • мотор слабо реагирует на нажатие педали газа;
  • ДВС перегревается;
  • мотор детонирует.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Легко можно определить, что зажигание надо настраивать, если слышны хлопки из глушителя, автомобиль «чихает». В таком режиме рекомендуется не эксплуатировать машину, а сразу отрегулировать. Тем более, одним из признаков является детонация, которая может разрушить клапана, поршни и цилиндры.

Что такое момент

Само словосочетание «момент зажигания» следует понимать буквально. Это промежуток времени, в который начинает воспламеняться топливная смесь в цилиндре. Не продолжительность горения, а именно момент.

Это связано с тем, что топливная смесь воспламеняется не мгновенно. Да, она вспыхивает очень быстро (в доли секунды). Однако эти мгновения могут стать решающими для качественного и полного сгорания топлива. Движение фронта воспламенения горючей смеси измеряется 20-30 метрами в секунду. Это много, но все же не мгновенно.

Если зажигание выставлено неправильно

Если зажигание раннее, то из-за того, что искра появляется рано. В тот момент, когда поршень только начал подниматься, топливно-воздушная смесь воспламенилась и этот взрыв идет против поднимающегося поршня, в следствие чего происходит пустая потеря энергии.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Из-за того, что бензиновая смесь воспламенилась рано, поршень испытывает большую силу против его движения. Это уменьшает ресурс коленвала, поршней, шатуна и пальцев.

По признакам раннее зажигания можно определить по следующим пунктам:
  1. Во время работы ДВС появляется металлический шум, как-будто что-то ударяется в цилиндре.
  2. Обороты холостого хода плавают, наблюдается нестабильность работы.
  3. Если нажать резко на газ, мотор как бы захлебывается, не реагирует сразу на подачу большего количества топлива.

Что касается установленного позднего зажигания, то оно также негативно влияет на работоспособность мотора и ресурс его составляющих деталей.

В этом случает, смесь поджигается поздно, то есть когда поршень уже идет вниз. Топливо догорает, если успевает, при обратном движении поршня (вверх).

Признаки позднего зажигания:
  1. ДВС не может развить скорость. Плохо реагирует на нажатие педали акселератора.
  2. Расход топлива выше нормы.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор
  3. На поршне и стенках цилиндра образуется нагар, кокс, который потом, уже даже при правильно настроенном зажигании, создает помехи в работе.
  4. Из-за неравномерного сгорания топливно-воздушной смеси, ДВС быстро перегревается.

Момент зажигания запаздывает

Сбитые регулировки трамблера могут привести к тому, что разряд на электродах свечи образуется слишком поздно – когда поршень уже находится в верхней мертвой точке (ВМТ) либо начал движение вниз – рабочий ход. В данном случае наблюдаются следующие характерные признаки:

  1. Обороты коленчатого вала на холостом ходу снижаются.
  2. Заметно падает мощность силового агрегата, автомобиль разгоняется очень вяло. Причина – потеря энергии вспышки топлива, сгорающего на рабочем ходу поршня.
  3. Сильно запаздывающая искра дает выстрелы мотора в глушитель. Газы прорываются через открывающийся выпускной клапан.
  4. Двигатель сложнее завести «на холодную».
  5. Потребление горючего увеличивается.

Справка.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Симптомы позднего искрообразования заметнее проявляются на автомобилях, оснащенных газовыми установками. Здесь очень важен момент вспышки, поскольку пропана подается в цилиндры больше и при запоздании разряда он догорает уже в коллекторе.

Следствием позднего зажигания на дизеле является затрудненный пуск даже на прогретом моторе и «чихание» черным дымом из выхлопной трубы. Поскольку впрыск топлива происходит в самом начале рабочего такта, солярка сгорает не полностью и выбрасывается наружу в виде копоти. Если подача топлива происходит чересчур поздно, силовой агрегат не заведется вовсе.

Как выставить угол опережения зажигания своими руками

Выставить правильно зажигание — это значит, что нужно найти нужный угол опережения зажигания (УОЗ). Настройка производится на холостом ходу, хотя это и так понятно, но вдруг кто-то задумал поставить авто на домкрат и настраивать на скорости.

Для настройки зажигания, надо знать, что оптимальные хорошие обороты коленчатого вала двигателя на холостом ходу — это от 850 до 900 об/мин.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Угол наклона момента зажигания должен находиться от -1 до +1 градуса. Это градус по отношению к верхней мертвой точке (ВМТ).

Популярный прибор, с помощью которого выставляют зажигание — это стробоскоп. Со стробоскопом настройка получается точнее. Но, если его нет, то настраивают с помощью контрольной лампочки.

Если используется лампочка для настройки, то ее подсоединяют к плюсовой клемме на распределителе зажигания (трамблер), а цоколь лампочки — с «массой». Разберем по отдельности варианты настройки.

Сейчас мы начали разбирать силовые автомобильные агрегаты. Напишите, пожалуйста, в комментариях, какой у автомобиль и с каким двигателем. Позже будут выходить материалы по таким двигателям с полезной информацией, например, если порвется ремень ГРМ, погнутся ли клапана, также технические характеристики, устройство, на каких машинах ставятся такие моторы и т.д. Мы уже рассмотрели двигатели ZC завода Honda, 3UZ-FE, 3S-FE, 1AZ-FE.

Настройка стробоскопом
  1. Запустить мотор, нагреть его до рабочей температуры и заглушить.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор
  2. Подключить стробоскоп к сети автомобиля.
  3. Выкрутить гайку фиксации крышки распределителя — прерывателя зажигания.
  4. Надеть на высоковольтный провод первого цилиндра сигнальный датчик срабатывания.
  5. Если на трамблере есть шланчик вакуум-корректора, то его надо отсоединить и заглушить.
  6. Свет стробоскопа направить на шкив коленвала ДВС.
  7. Теперь завести двигатель и оставить работать на холостых оборотах.
  8. Теперь надо повернуть корпус трамблера и зафиксировать так, чтобы метка на шкиве коленвала совпала с меткой газораспределительного механизма (ГРМ).
  9. При совпадении меток, затянуть гайку.
Как выставить зажигание контрольной лампочкой
  1. Вращать коленвал мотора до тех пор, пока метка на его шкиве не совпадет с меткой ГРМ.
  2. При этом, бегунок трамблера зажигания должен быть направлен на первый цилиндр.
  3. Теперь надо ослабить гайку трамблера.
  4. Один провод соединяется с сердцевиной контрольной лампы (контролка) и с проводом катушки зажигания (бобина).Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор
  5. Второй провод соединяет массу и цоколь лампочки. Лампочка должна загореться.
  6. После этого, надо включить зажигание поворотом ключа замка зажигания и поворачивать корпус распределителя (трамблера) по часовой стрелке. При вращении трамблера, в каком-то положении лампочка погаснет. В этом положении надо затянуть прижимную гайку распределителя.

Рекомендации по регулировке

Простейший способ настройки момента зажигания – включить в цепь высоковольтной катушки автомобильную лампочку номиналом 12 вольт. Как производится регулировка:

  1. Поворачивая коленчатый вал, совместите риску на шкиве с меткой, нанесенной на блок цилиндров. Снимите крышку распределителя и проверьте положение бегунка – он должен указывать на контакт первого цилиндра.
  2. Отыщите провод, ведущий от трамблера к высоковольтной катушке. Подключите к этому контакту лампочку, а ее цоколь соедините с «массой» авто.
  3. Ослабьте гайку, прижимающую корпус трамблера, и включите зажигание (лампочка загорится).Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор
  4. Медленно поворачивая корпус распределителя, уловите момент, когда лампа погаснет. Затяните гайку.

Примечание. Для корректной работы системы искра должна проскакивать раньше, чем поршень дойдет до ВМТ. Опережение составляет 2–5 градусов угла поворота коленвала.

Вопрос, какое зажигание лучше – позднее или раннее, некорректен изначально. Момент воспламенения горючего должен быть оптимальным. При необходимости и отсутствии диагностических приборов регулировка производится «на слух»: при работающем на холостом ходу моторе отпускается гайка и трамблер медленно поворачивается вручную. Уловив момент наиболее стабильной работы двигателя, затяните гайку и несколько раз нажмите газ, чтобы спровоцировать хлопки либо детонацию. Услышав один из признаков, поверните распределитель на 1–2° в нужную сторону.

Другие методы выставления зажигания

Метод на слух

Некоторые настраивают зажигание на слух. Вращают трамблер и определяют, как работает двигатель.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Этот метод самый простой:

  1. Завести мотор.
  2. Ослабить гайку трамблера.
  3. Вращать трамблер и определять самостоятельно, как работает ДВС. Работать в найденном положении двигатель должен ровно, без вибраций. При этом, двигатель должен развивать самые высокие обороты холостого хода.
  4. После того, как этот положение было найдено, теперь надо повернуть трамблер на пару градусов по часовой стрелке и зафиксировать гайкой.
Метод искры

Еще один метод настройки — это с помощью искры. Для этого надо совместить метки на шкиве коленчатого вала с меткой ГРМ. Метка бегунка при этом показывает на первый цилиндр. После этого надо ослабить гайку трамблера и вытащить центральный высоковольтный провод из крышки трамблера.

После, этот провод приблизить к «массе», чтобы между ними осталось 5 мм, и включить зажигание. Повернуть корпус трамблера на 20 градусов по часовой. 20 градусов — это на 1-1,5 см. Теперь следует медленно крутить трамблер против часовой стрелки, то того, момента, пока не появится искра между отсоединенным проводом трамблера и массой.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор В каком положении появилась искра, в таком и оставляем положение распределителя, и затягиваем его.

После применения одного из способов по настройке зажигания отечественных карбюраторных автомобилей (ВАЗ, УАЗ, Волга, НИВА и т.д.), поездить и проверить, как повлияла настройка на работу ДВС.

Для точности диагностики, надо:
  1. Сначала прогреть мотор.
  2. Затем разогнаться до скорости 45 км/час.
  3. Включить 4 скорость и до конца нажать на педаль газа.
  4. При этом, оцениваем как ведет себя двигатель, детонирует или нет.
  5. Если хорошо выставлен угол опережения зажигания, после переключения на 4 передачу на скорости 45 км/ч, появится кратковременная детонация, на секунд 2-3 и исчезнет после нажатия педали газа.
  • Если детонация быстро не исчезает, то получилось раннее зажигание.
  • Если детонации вообще не было, то получилось позднее зажигание, придется выставлять «пораньше».

Если не получилось с первого раза настроить зажигания на оптимальный режим, то повторять еще и еще, пока не появится правильный результата.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Многократной настройкой можно добиться автоматизма и научиться настраивать зажигание своими руками без приборов, на слух.

Последствия езды с неправильными настройками

Помимо ухудшения эксплуатационных качеств автомобиля, слишком раннее зажигание вызывает другие пагубные последствия:

  1. Детонация – злейший враг мотора. Из-за постоянных ударов по поршням пальцы расшатываются, в соединении образуется люфт. В результате разбиваются шатунные втулки и ускоряется выработка цилиндров.
  2. Стрельба в карбюратор наносит вред втулкам, на которых вращаются оси заслонок. Последние не закрываются плотно, отчего двигатель всасывает лишнее горючее на холостом ходу.
  3. Силовой агрегат склонен перегреваться и в случае неполадок системы охлаждения цилиндропоршневая группа может выйти из строя.

Современные двигатели, управляемые электроникой, оснащаются датчиками детонации. Когда элемент регистрирует вибрацию, блок управления автоматически корректирует угол опережения зажигания.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Ранний впрыск солярки в дизельный мотор чреват поломкой топливного насоса высокого давления (ТНВД) и форсунок. Представьте: насос качает топливо в одном направлении, а ему противодействует поршень, движущийся к ВМТ. Нетрудно догадаться, кому достанется удар.

Признаки позднего зажигания не менее опасны. Воспламенение топливной смеси на стадии расширения ведет к уменьшению КПД двигателя и возрастанию нагрузки на основные детали – поршни с кольцами, цилиндры и шатуны. Результат предсказать несложно – интенсивный нагрев и ускоренный износ.

Стрельба в выпускной тракт, вызванная запоздавшим искрообразованием, разрушает стенки выхлопной трубы и перегородки глушителя. Элементы придется ремонтировать с помощью сварки, а то и менять.

Как выставить зажигание на инжекторе

Прошло практически полвека с тех времен, когда впервые с конвейера сошел автомобиль, оснащенный системой впрыска бензинового типа. В настоящее время выпуск таких машин увеличился в десять раз по сравнению с карбюраторными моделями.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Человек, который собирается приобрести современную машину, вероятнее всего станет владельцем автомобиля с бензиновым двигателем инжекторного типа. Именно поэтому умение настроить зажигание на инжекторе пригодится многим автомобилистам.

Подготовительный процесс

Прежде чем приступить к работе, необходимо заранее позаботиться об инструментах, которые вам понадобятся для выполнения регулировки угла зажигания. Среди них:

  • отвертки;
  • набор ключей;
  • тестер;
  • ноутбук, на который установлена специальная программа, предназначенная для проведения диагностики моторов инжекторного типа.

Выставление зажигания на инжекторе

Как известно, инжектором транспортного средства управляет электроника, которая находится в подчинении бортового компьютера автомобиля. Первое, что необходимо сделать, — провести мониторинг своевременного подключения всех компонентов системы. Для осуществления такой проверки требуется включить зажигание.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор В этот момент должны быть слышны характерные звуки активации электрического бензонасоса, который начинает закачивать в себя топливо. Если этого не происходит, требуется проверить реле, отвечающее за работу насоса.

Компьютерная диагностика

В случае если на панели приборов сигнализирует лампочка неисправности, нужно провести диагностику. Для этого понадобится ноутбук со специальным программным обеспечением, который подключается к бортовому компьютеру машины для поиска и анализа ошибок. Благодаря совместной работе данных устройств у автовладельца появляется возможность изучить все доступные параметры.

Можно переходить к запуску машины, если неполадки в функционировании силового агрегата на данном этапе не обнаружены. Теперь проверяется дроссельный узел: проводится визуальный осмотр состояния датчика, отвечающего за правильное положение дроссельной заслонки, а также идущих от него проводов. Если, по вашему мнению, все в порядке, включите зажигание, чтобы на этот раз удостоверится в исправности датчика с помощью тестера.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Им проверяется напряжение бортовой сети и непосредственно самого датчика. При этом обратите внимание на степень открытия дросселя.

Полученные результаты остается сравнить с номинальными показателями, которые указываются в руководстве по эксплуатации и ремонту транспортного средства. Следует помнить, что нормальным напряжением датчика является величина, находящаяся в интервале 0,45–0,55 Вольт. Что же касается напряжения бортовой сети, то оно должно превышать 12 Вольт, в то время как степень открытия дросселя должна составлять не более одного процента. В случае отклонений от этих показателей требуется настроить привод дросселя таким образом, чтобы он закрывал заслонку полностью.

Регулировка дроссельного узла

После этого следует нажать на педаль акселератора до ее упора и замерить параметры узла в таком положении. Степень открытия дросселя должна быть не менее 90%, а напряжение датчика составлять приблизительно 4,5 Вольта. Возможно, понадобится регулировка дроссельного привода, если он открывается не полностью.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Выполнение следующего этапа заключается в настройке привода дросселя для достижения полного закрытия отверстия. Для этого отключается регулятор дополнительного потока воздуха, дроссель нужно выставить в полуоткрытое положение. В таком состоянии осуществляется регулировка дроссельного узла так, чтобы заслонка полностью закрывала отверстие.

Раннее и позднее зажигание

Принцип работы ДВС

Позднее зажигание проявляется в поведении автомобиля ухудшением приемистости мотора. Это происходит потому, что горючая смесь до момента, когда поршень подходит к положению верхней мертвой точки, просто-напросто не успевает сгореть. Процесс горения при поздно выставленном зажигании продолжается и во время движения поршня вниз, что сопровождается повышенным нагревом выпускного коллектора.

Раннее зажигание также приводит к снижению мощностных способностей двигателя, так как воспламенение смеси осуществляется в то время, когда поршень еще не успевает достичь верхней мертвой точки.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор В данном случае давление расширяющихся газов создает противодействие движению поршневого элемента.

Признаками раннего зажигания являются перегревы силового агрегата, детонация, появление черного дыма из выхлопной трубы.

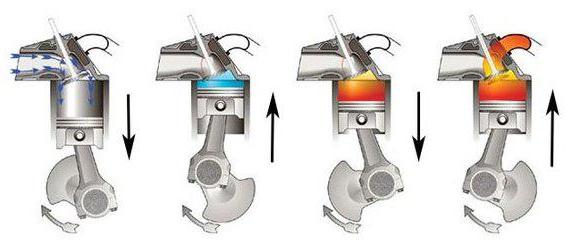

Такт двигателя

Неправильно установленный угол опережения зажигания негативно влияет на такие показатели мотора автомобиля, как экономичность, мощность и устойчивость его работы. Поэтому следует понимать, насколько важна грамотная настройка данного узла.

Если вы заметили малейшие отклонения в работе двигателя своего автомобиля, которые похожи на те, что были описаны выше, вероятнее всего, система зажигания требует более корректной регулировки.

Узнав, как выставлять зажигание на инжекторе, вы можете приступить к его настройке самостоятельно, вооружившись необходимым набором инструментов. Если же в вашем распоряжении нет достаточного времени для осуществления данной процедуры своими силами или если вы не уверены в том, что справитесь с поставленной задачей, можно доверить эту работу специалистам, отогнав свою машину в проверенный автомобильный сервис.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Так или иначе, закрывать глаза на некорректно выставленное на вашем автомобиле зажигание не рекомендуется, потому что функционирование силового агрегата в таком режиме может привести в недалеком будущем к еще большим проблемам, способным вызвать серьезные неисправности, для устранения которых понадобятся значительные средства и время.

Именно поэтому важно внимательно следить за состоянием своего личного транспорта, проверяя основные его узлы и агрегаты на исправность, и своевременно проводить все необходимые профилактические процедуры.

Видео

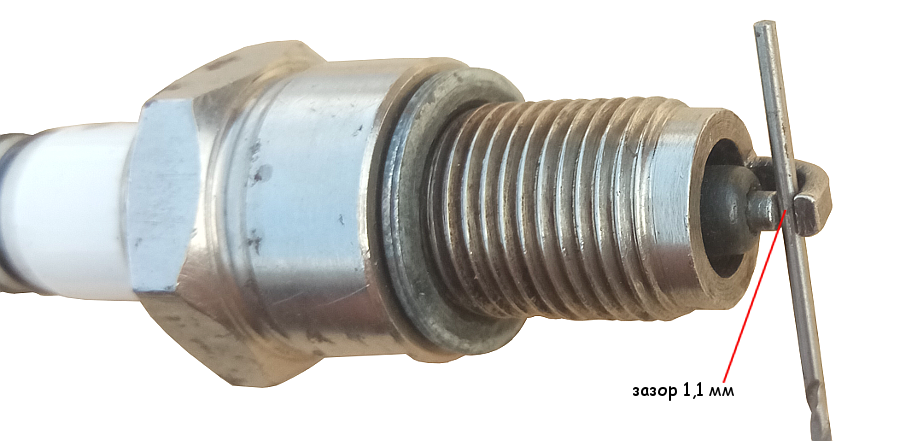

Возможно, проблему поможет решить регулировка зазора на свечах зажигания:

Или установка меток зажигания:

Признаки позднего зажигания | TWOKARBURATORS

Признаки позднего зажигания

Позднее зажигание

Позднее зажигание — специальный термин в авторемонте, обозначающий неисправность при которой воспламенение топливной смеси в цилиндрах двигателя происходит с запаздыванием.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Либо во время прохождения поршнем мертвой точки, либо даже несколько позднее.

Существует несколько признаков этой неисправности по которым можно самостоятельно определить, действительно ли позднее зажигание имеет место быть.

Признаки неисправности: позднее зажигание

- Затрудненный запуск двигателя автомобиля

Чаще всего затруднен запуск прогретого двигателя.

- Двигатель «троит» - неустойчиво работает на холостом ходу

При этом, например, на карбюраторном двигателе стабилизировать обороты можно, только значительно добавив топливной смеси винтом «количества» на карбюраторе.

- «Выстрелы» в карбюраторе или впускном тракте (впускном коллекторе) двигателя

Топливо догорает во впускном коллекторе и взрывается.

- Снижение приемистости двигателя

Двигатель неохотно реагирует на нажатие на педаль газа. Возможны провалы в работе и даже попытки заглохнуть. При этом на движении на повышенных скоростях негативное влияние позднего зажигания можно не ощущать.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

- Двигатель перегревается

Идет постоянный перегрев двигателя автомобиля после непродолжительной работы. Связано это с постоянным догоранием топливной смеси в цилиндрах из-за несвоевременного поджига.

- Белый или серый налет на электродах свечей зажигания

Хотя в ряде случаев бывает черный сухой налет.

- Отсутствие детонации

При движении по ровной дороге на скорости 40-50 км/ч необходимо резко нажать на педаль газа. Если угол опережения зажигания выставлен правильно слышна кратковременная детонация со стороны двигателя, если зажигание слишком позднее, детонации нет вовсе. Зажигание раннее — детонация слишком продолжительная.

Подкорректировать зажигание можно вручную, ослабив крепление трамблера и повернув его шкалу углов относительно установочной метки на корпусе вспомогательных агрегатов на миллиметр-другой против часовой стрелки (так угол станет более ранним).

Устройство ручной корректировки угла опережения зажигания

- Повышенный расход топлива двигателем автомобиля

На преодоление негативных последствий позднего зажигания двигателю приходится затрачивать много энергии, соответственно расход топлива возрастает.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Примечания и дополнения

- Описанные выше признаки могут иметь причиной другие неисправности, а не позднее зажигание. Поэтому если определить, что зажигание позднее не удается нужно просто проверить и установить правильный угол опережения зажигания (именно для этого двигателя и именно для этого бензина).

- За установку и автоматическую регулировку угла опережения зажигания на автомобиле с карбюраторным двигателем отвечают вакуумный и центробежный регуляторы опережения зажигания. Их неисправность может привести к появлению позднего зажигания (например, грузики центробежного регулятора не расходятся при увеличении оборотов двигателя). При возникновении позднего зажигания следует провести их проверку, а так же проверить сам распределитель зажигания (трамблер), где они установлены.

- Установкой начального угла опережения зажигания и его увеличением-уменьшением в зависимости от нагрузки на инжекторный двигатель «занимается» электронный блок управления (ЭБУ) ЭСУД. Если сбились его настройки, либо неисправны датчики по показаниям с которых он рассчитывает оптимальный угол и зажигание стало слишком поздним, то придется подключать специальное диагностическое оборудование и определять с его помощью неисправность.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Угол опережения зажигания на холостом ходу

Термин «угол опережения зажигания» современный автовладелец, да и механик, слышит не так уж часто. А опережение зажигания, несмотря на это, по-прежнему есть и играет важную роль в работе двигателя. Какую именно — разбираемся ниже с помощью Motordata OBD и знаний об устройстве двигателей внутреннего сгорания.

Для начала проговорим процесс работы двигателя. На такте сжатия, когда поршень подходит к верхней мертвой точке (ВМТ), свеча зажигания формирует искру, от которой воспламеняется топливовоздушная смесь. Смесь, однако, сгорает не моментально, а относительно медленно, поэтому если воспламенить ее непосредственно в ВМТ, основное давление газов будет достигнуто, когда поршень уйдет уже довольно далеко вниз. При этом от сгорания заряда смеси будет получено очень немного полезной работы.

А вот если поджечь смесь немного заранее, то можно сделать это так, чтобы к ВМТ газы создали максимальное давление и с максимальным усилием направили поршень вниз.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор В этом случае полезная работа будет максимальной.

Возможна и обратная ситуация, когда воспламенение произойдет слишком рано. В этом случае давление газов при сгорании смеси разовьется еще до подхода поршня к ВМТ. Тогда тоже не выйдет получить от двигателя полную мощность.

Временной промежуток между достижением ВМТ и воспламенением называется опережением зажигания. Измеряется он, однако, не в единицах времени, а в градусах угла поворота коленчатого вала, поэтому и сам параметр называется «угол опережения зажигания» (или УОЗ).

Современные технологии позволили нам «заглянуть» внутрь камеры сгорания прямо во время работы двигателя, и теперь любой может собственными глазами увидеть опережение зажигания. Если попытаться зафиксировать это картинкой, то это будет выглядеть примерно так:

Красным выделено положение поршня в момент воспламенения, а синим — положение ВМТ. В динамике это можно увидеть на видео внизу.

На любом бензиновом двигателе угол опережения зажигания должен быть правильно выставлен.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор На самых первых автомобилях опережение зажигания выставлялось водителем прямо во время движения — для этого на руле был отдельный рычажок, наряду с рычагом акселератора. В документации тех лет особо подчеркивался этот аспект водительского мастерства — правильно выбрать режим работы двигателя. В некоторых документах (например, на автомобили Buick периода 1910-1920 годов) использовался термин «чувство лошади».

Времена показали, что водителю и без того хватает забот, поэтому со временем это бремя с него сняли. Если переместиться в советский автопром семидесятых годов, мы увидим, что опережение зажигания регулировалось уже механиком, с помощью поворота трамблера (прерывателя-распределителя) на определенный угол. В то время умение выбрать УОЗ уже не было обязательным для водителя, однако хорошим тоном считалось, когда автовладелец сам умел настроить этот угол правильно, а также снять, почистить, собрать, поставить и настроить карбюратор. Тем не менее, уже тогда в составе системы зажигания был механический и/или вакуумный корректор, сдвигающий УОЗ в зависимости от нагрузки на двигатель (фактически — от разрежения в задроссельном пространстве или от оборотов двигателя).Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Совершим еще один скачок во времени. В наши дни управление УОЗ полностью отдано электронному блоку управления (ЭБУ) двигателем. На него не может влиять ни водитель, ни механик — автопроизводители не дают штатных средств управлять этим параметром. От этого, однако, данный параметр не стал менее важен для работы двигателя. А значит, и при диагностике нужно понимать, что означает этот параметр и как им управляет ЭБУ.

УОЗ является одним из параметров, влияющих на экологичность выхлопа, поэтому он обязательно присутствует в наборе параметров, выдаваемых по стандартному протоколу OBD/EOBD. Зачастую его выдача выглядит очень упрощенной, так как ЭБУ нередко вычисляет его отдельно для каждого цилиндра, но и существущего параметра часто достаточно, чтобы оценить работу двигателя. Тем более ее достаточно, чтобы оценить зависимости.

Подключимся к автомобилю Opel Astra H (он выбран, потому что есть под рукой, а не из каких-то глубоких соображений) и посмотрим, как выглядит зависимость УОЗ от оборотов двигателя:

Видно, что на холостых оборотах УОЗ находится где-то в диапазоне 18-20 градусов.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Это в наших условиях. При более холодной погоде, например, он будет сдвигаться, т. к. температура воздуха во впуске будет отличаться. На непрогретом двигателе УОЗ тоже будет отличаться, например, сразу после старта зажигание будет максимально поздним. Дело в том, что особых мощностных характеристики сразу после старта от мотора не требуется, а вот прогревать катализатор и лямбда-зонд как раз нужно скорее. Позднее зажигание приводит к тому, что в выпуск уходят максимально горячие отработавшие газы, что и способствует максимально быстрому разогреву датчика кислорода и катализатор.

При нарастании оборотов УОЗ увеличивается. Здесь очень простой физический смысл: на повышенных оборотах поршень движется быстрее, а скорость сгорания смеси не меняется. Значит, смесь надо поджигать раньше. Эта зависимость сохраняется как на холостом ходу, так и во время движения.

На автомобилях с трамблером и корректором зажигания зависимость УОЗ была только от одного параметра. Однако с ужесточением экологических требований появились более жесткие требования — стало необходимо учитывать гораздо больше факторов.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Это и явилось одной из основных причин перехода на электронное управление зажиганием.

Поэтому, если нужно выразить зависимость УОЗ от внешних условий, она будет выглядеть как набор сложных трехмерных графиков типа таких:

Кстати, при чип-тюнинге, как правило, эти зависимости также затрагиваются. В зависимости от целей чип-тюнинга, прошивка может сдвигать эту зависимость либо в более экономичный режим, либо в более динамичный.

В штатном режиме смесь сгорает медленно, а при детонации — на порядок, а то и на два порядка быстрее. Это фактически взрыв смеси. Проблема этого режима в том, что давление тоже нарастает гораздо быстрее, чем при штатном сгорании. Это приводит к ударным нагрузкам на детали двигателя, в первую очередь — на поршень. Такие нагрузки могут привести к разрушению двигателя, поэтому детонации надо избегать.

Штатно работающая система с трамблером на тех же «Жигулях» и «Волгах», вообще говоря, допускала детонацию в определенных режимах, более того, ее наличие в этих режимах было признаком правильно настроенного УОЗ.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Руководства по ремонту содержали рекомендацию разогнаться до скорости 50 км/ч и на прямой передаче и резко нажать педаль акселератора в пол. При правильно настроенном УОЗ должна была проявиться кратковременная детонация.

В современных системах ЭБУ тоже отслеживает детонацию, и чаще всего тем же «дедовским» способом, в буквальном смысле на слух. В состав системы входит датчик детонации, представляющий собой практически микрофон. Датчик этот крепится на блок цилиндров.

Раннее зажигание является одной из наиболее часто встречающихся неисправностей системы зажигания карбюраторных двигателей. Его суть заключается в слишком раннем (раньше чем требуется для нормальной работы двигателя) воспламенении топлива в камерах сгорания (намного раньше прихода поршня в верхнюю мертвую точку).

Изначальный угол опережения зажигания под определенный бензин выставляется при работе двигателя автомобиля на холостом ходу. Такое опережение необходимо для правильной работы двигателя. При его работе под нагрузкой необходимо еще большее опережение зажигания, что достигается за счет работы центробежного и вакуумного регуляторов опережения зажигания.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Но, если начальный угол выставлен слишком рано, то работа регуляторов накладывается на этот неправильный угол, делая зажигание настолько ранним, что приводит к большим проблемам в работе двигателя.

Признаки раннего зажигания

В зависимости от того насколько угол опережения зажигания отклонился от нормы признаки раннего зажигания будит либо практически незаметны, либо видны практически невооруженным взглядом.

Проблема с запуском двигателя
Двигатель запускается не с первого-второго раза. Может быть обратное вращение коленчатого вала после выключения зажигания.

Двигатель автомобиля неустойчиво работает на холостом ходу
Выровнять обороты ХХ винтами на карбюраторе невозможно или двигатель работает устойчиво только при установке повышенных оборотов.

Вялая динамика автомобиля на скорости
При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

«Стучат пальцы»
Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.

Свечи зажигания черные
Плохо сгорающее топливо оседает черным нагаром на свечах зажигания приводя к их быстрому выходу из строя.

«Выстрелы» в глушитель при работе на холостом ходу
Не сгоревшее топливо догорает в глушителе хлопками. Пропуски зажигания через раз работающих свечей зажигания.

Черный дым из глушителя
Дымит не сгоревшее топливо.

Повышенный расход топлива
На выполнение своей работы в режиме слишком раннего зажигания двигателю требуется намного больше топлива.

Перечисленные выше признаки раннего зажигания могут быть признаками других неисправностей, например, с карбюратором («переливает»), топливной системы (слишком сильно качает бензонасос), системой зажигания и пр.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Но, в любом случае при их появлении в первую очередь проверяем правильность установки угла опережения зажигания, а потом уже смотрим карбюратор и все прочее.

Причины появления раннего зажигания

— Причиной слишком раннего зажигания чаще всего является неверно выставленный момент опережения зажигания на холостом ходу двигателя. Все рекомендации и требуемые углы опережения зажигания см. в следующих статьях на сайте: «Установка угла опережения зажигания на ВАЗ 2108, 2109, 21099», «Установка угла опережения зажигания на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107».

— Если начальный угол опережения зажигания выставлен правильно, а признаки слишком раннего зажигания все же имеются, то следует проверить центробежный регулятор опережения зажигания. Он должен включаться в работу на оборотах чуть выше оборотов холостого хода и постепенно, в зависимости от оборотов двигателя увеличивать угол. Ослабление или поломка пружин регулятора могут привести к тому, что центробежный регулятор будет сразу увеличивать угол опережения зажигания до недопустимых значений.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

— На автомобилях ВАЗ 2105, 2107 с контактной системой зажигания следует проверить зазор между контактами прерывателя в трамблере, так как его величина напрямую влияет на угол опережения зажигания.

Примечания и дополнения

— Основной проверкой наличия раннего или наоборот позднего зажигания на автомобилях ВАЗ 2105, 2107, 2108, 2109, 21099 является проверка в движении. Когда, двигаясь со скоростью 40-50 км/ч, на ровном участке дороги, резко нажимаем на педаль «газа». Должна возникнуть небольшая кратковременная детонация (дробный, стрекочущий звук со стороны моторного отсека). Если она появилась и пропала, хорошо, зажигание выставлено верно. Появилась и не пропадает, зажигание слишком раннее. Нет никакой детонации — позднее зажигание.

Нужно понимать, что любое транспортное средство будет работоспособным лишь в том случае, если все его механизмы работают корректно и эффективно. Система зажигания – это достаточно важный узел автомобиля. Владельцы отечественных авто нередко сталкиваются с проблемой, связанной с опережением ее срабатывания либо задержкой.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Данная неполадка может спровоцировать другие проблемы. Поэтому стоит рассмотреть, как исправить раннее либо позднее зажигание и из-за чего вообще появляются подобные аномалии.

Как выставить угол опережения зажигания своими руками

Выставить правильно зажигание — это значит, что нужно найти нужный угол опережения зажигания (УОЗ). Настройка производится на холостом ходу, хотя это и так понятно, но вдруг кто-то задумал поставить авто на домкрат и настраивать на скорости.

Для настройки зажигания, надо знать, что оптимальные хорошие обороты коленчатого вала двигателя на холостом ходу — это от 850 до 900 об/мин. Угол наклона момента зажигания должен находиться от -1 до +1 градуса. Это градус по отношению к верхней мертвой точке (ВМТ).

Популярный прибор, с помощью которого выставляют зажигание — это стробоскоп. Со стробоскопом настройка получается точнее. Но, если его нет, то настраивают с помощью контрольной лампочки.

Если используется лампочка для настройки, то ее подсоединяют к плюсовой клемме на распределителе зажигания (трамблер), а цоколь лампочки — с «массой».Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Разберем по отдельности варианты настройки.

Сейчас мы начали разбирать силовые автомобильные агрегаты. Напишите, пожалуйста, в комментариях, какой у автомобиль и с каким двигателем. Позже будут выходить материалы по таким двигателям с полезной информацией, например, если порвется ремень ГРМ, погнутся ли клапана, также технические характеристики, устройство, на каких машинах ставятся такие моторы и т.д. Мы уже рассмотрели двигатели ZC завода Honda, 3UZ-FE, 3S-FE, 1AZ-FE.

Настройка стробоскопом
  1. Запустить мотор, нагреть его до рабочей температуры и заглушить.
  2. Подключить стробоскоп к сети автомобиля.

Как выставить зажигание контрольной лампочкой
  1. Вращать коленвал мотора до тех пор, пока метка на его шкиве не совпадет с меткой ГРМ.
  2. При этом, бегунок трамблера зажигания должен быть направлен на первый цилиндр.
  3. Теперь надо ослабить гайку трамблера.
  4. Один провод соединяется с сердцевиной контрольной лампы (контролка) и с проводом катушки зажигания (бобина).Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Автомобиль с ГБО

Главная причина установки ГБО – экономия на топливе. Практика показывает, что затраты на газ меньше приблизительно в два раза, чем на бензин, для многих это весомый аргумент. Однако полностью на этот вид топлива не перейти, поскольку необходимость в бензине остаётся для прогрева и работы на высоких нагрузках.

Баллон ГБО в запаске

Плюс ко всему, газ гораздо быстрее расходуется и имеет достаточно высокое октановое число, поэтому топливно-воздушная смесь догорает ещё на этапе выпуска, что оказывает отрицательное термическое влияние на тракт выпуска.

Регулировка зажигания и горения смеси на машинах с ГБО – это основная задача, хорошая настройка позволяет сэкономить ещё больше средств на топливе.

Регулировка зажигания на карбюраторных двигателях

Регулировка зажигания поворотом трамблера

Она производится поворотом корпуса распределителя зажигания (трамблёра), вал которого приводится в движение путем передачи крутящего момента от двигателя через промежуточные шестерни.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор На двигателях семейства ВАЗ 2108 вал трамблёра приводится во вращение путём непосредственного зацепления за распредвал, но это не имеет принципиального значения. Самое главное – точная согласованность системы зажигания с механикой ДВС.

Вращением трамблера регулируется желаемый момент зажигания. Устанавливать позднее или раннее зажигание это дело каждого и зависит от желания экономить топливо или манеры вождения.

Вне зависимости от того, какой трамблёр установлен – контактный или бесконтактный (с датчиком Холла), поворот его корпуса против направления вращения ротора увеличивает угол опережения зажигания. То есть, чтобы сделать зажигание «пораньше», нужно определить, в какую сторону вращается ротор – можно снять крышку с распределителя и провернуть коленвал. Куда крутить трамблёр для раннего зажигания – будет видно наглядно. Но не всегда требуемый угол опережения зажигания определяется заданными заводом характеристиками двигателя. На его величину также влияет октановое число топлива.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Очень наглядно это видно при использовании газобаллонного оборудования на авто с карбюраторными моторами. При первом переключении с бензина на газ машина отказывается разгоняться. Чтобы добиться нормальной работы двигателя, приходится не просто поставить зажигание пораньше, а повернуть трамблёр до предела против хода. И наоборот, при переключении обратно на бензин такое опережение зажигания будет излишним – об этом «скажет» стук поршневых пальцев, вызванных детонацией. Это объясняется большой разницей октановых чисел газа и бензина. Очень простой, но эффективный способ проверки точности установки угла опережения – это испытание работы мотора в движении. При резком нажатии педали газа в набирающем обороты двигателе должен появиться лёгкий кратковременный стук поршневых пальцев.

Момент зажигания запаздывает

Сбитые регулировки трамблера могут привести к тому, что разряд на электродах свечи образуется слишком поздно – когда поршень уже находится в верхней мертвой точке (ВМТ) либо начал движение вниз – рабочий ход.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор В данном случае наблюдаются следующие характерные признаки:

  1. Обороты коленчатого вала на холостом ходу снижаются.
  2. Заметно падает мощность силового агрегата, автомобиль разгоняется очень вяло. Причина – потеря энергии вспышки топлива, сгорающего на рабочем ходу поршня.
  3. Сильно запаздывающая искра дает выстрелы мотора в глушитель. Газы прорываются через открывающийся выпускной клапан.
  4. Двигатель сложнее завести «на холодную».
  5. Потребление горючего увеличивается.

Справка. Симптомы позднего искрообразования заметнее проявляются на автомобилях, оснащенных газовыми установками. Здесь очень важен момент вспышки, поскольку пропана подается в цилиндры больше и при запоздании разряда он догорает уже в коллекторе.

Следствием позднего зажигания на дизеле является затрудненный пуск даже на прогретом моторе и «чихание» черным дымом из выхлопной трубы. Поскольку впрыск топлива происходит в самом начале рабочего такта, солярка сгорает не полностью и выбрасывается наружу в виде копоти.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Если подача топлива происходит чересчур поздно, силовой агрегат не заведется вовсе.

Как определить раннее или позднее зажигание двигателя автомобиля

Принцип действия любого автомобильного двигателя внутреннего сгорания основан на использовании энергии, получающейся вследствие динамичного расширения воспламенённой топливной смеси.Момент воспламенения топлива в цилиндре (цилиндрах) влияет на мощностные характеристики мотора, а также на то, запустится ли он вообще.Именно своевременность вспышки топливной смеси и является сутью определений «раннее» и «позднее» зажигание. Рассмотрим подробнее, как момент зажигания влияет на работу ДВС, а также, как определить раннее или позднее зажигание по характеру работы двигателя.

От правильной настройки и бесперебойной работы системы зажигания напрямую зависит стабильность работы двигателя, его мощность, топливная экономичность и т.д. В норме на четырёхтактных двигателях топливно-воздушная смесь должна воспламеняться в конце такта сжатия, то есть перед самым подъемом поршня в верхнюю мертвую точку.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Такой момент зажигания обусловлен тем, что смеси требуется определенное время для сгорания, после чего энергия расширяющихся газов толкает поршень вниз и начинается рабочий ход.

Рекомендуем также прочитать статью о том, как выставить зажигание на дизельном двигателе. Из этой статьи вы узнаете о способах настройки угла опережения впрыска на дизельных моторах.

Под поздним или ранним зажиганием следует понимать задержку или опережение срабатывания системы зажигания по отношению к тому, в каком положении находится поршень в цилиндре. Другими словами, искра свечи зажигания образуется и поджигает топливно-воздушную смесь не в оптимальный момент приближения поршня к ВМТ, а раньше или позже этого момента. Такое явление получило название раннего или позднего зажигания. По этой причине владельцы транспортных средств, в которых реализована возможность самостоятельной регулировки УОЗ (угол опережения зажигания), часто сталкиваются с необходимостью настройки зажигания.

Какой должен быть угол опережения зажигания, корректировка угла на холостом ходу

Угол опережения зажигания должен быть оптимальным, то есть не слишком ранним и не слишком поздним.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Регулировка момента зажигания на холостом ходу происходит следующим образом (двигатель, при этом, обязательно должен быть прогрет):

  1. Ослабляем гайку, которая фиксирует корпус трамблера, после чего он начинает медленно вращаться в различные стороны.
  2. В позиции, в которой обороты мотора будут наиболее максимальными, необходимо попробовать «погазовать». Если во время резкого нажатия на педаль не будет никаких выстрелов, хлопков и перебоев, а обороты будут стремительно ускоряться, значит требуемое положение найдено.
  3. От данной точки проверните корпус распределителя на один-два градуса по часовой стрелке, а затем зажмите его фиксатор. Последний пункт необходимо выполнить, чтобы зажигание было не слишком «ранним», в результате чего создается излишнее сопротивление вращению коленвала.

Что представляет собой система зажигания?

Система зажигания является совокупностью взаимосвязанных сложнейших механизмов и конструкций, которые при включении создают электрические искры, воспламеняющие топливную смесь в цилиндре агрегата внутреннего сгорания.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор На отечественных автомобилях нередко устанавливают классическую систему зажигания, состоящую из трех ключевых элементов. Речь идет о замке, контактной части и противоугонного элемента. Что касается модифицированных моделей, то они оснащены бесконтактными системами зажигания.

Раннее или позднее зажигание

Слишком ранний поджиг смеси в рабочих камерах цилиндров или слишком поздний является причиной плохой работой ДВС. Двигатель может не тянуть в гору, медленно разгоняться, сильно вибрировать и т.д.

Признаки не верно выставленного зажигания:
  • мотор заводится с трудом;
  • повышенный уровень расхода топлива;
  • мотор не может развить мощность;
  • в режиме холостого хода (ХХ) ДВС то глохнет, то перегазовывает;
  • мотор слабо реагирует на нажатие педали газа;
  • ДВС перегревается;
  • мотор детонирует.

Легко можно определить, что зажигание надо настраивать, если слышны хлопки из глушителя, автомобиль «чихает». В таком режиме рекомендуется не эксплуатировать машину, а сразу отрегулировать.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Тем более, одним из признаков является детонация, которая может разрушить клапана, поршни и цилиндры.

Дизельный автомобиль

Многие симптомы некорректной работы на бензиновых автомобилях переносятся и на дизель. Главное отличие между двумя этими автомобилями заключается в методе воспламенения топлива. Поджиг солярки заключается за счёт тесного контакта топлива со сжатым, горячим воздухом.

Регулировка на дизельном двигателе

Настойка зажигания на дизельных машинах состоит в поиске необходимого угла опережения для впрыска дизельного топлива, оно должно обязательно подаваться определённо в пиковый момент сжатия.

Если неправильно выставить угол, то впрыск будет несвоевременным. Это приведёт к некачественному сгоранию смеси, а работа двигателя будет осуществляться с нарушениями.

Бензиновые двигатели с впрыском топлива (инжекторные)

Признаки позднего зажигания на инжекторе те же, что и на карбюраторном двигателе. Но в этом случае самостоятельную регулировку угла опережения не сделать.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Дело в том, что работой систем зажигания и впрыска топлива управляет электронный блок управления. Он подаёт управляющие импульсы системам после обработки сигналов от датчика положения распределительного вала и датчика коленвала. Корректировка момента искрообразования производится также с учётом сигнала от датчика детонации. Чтобы определить точную причину сбоев в работе, необходима профессиональная диагностика. Допустим, что прозвонка ДПРВ мультиметром не выявила неисправности. Но осциллограф может показать, что характеристики сигнала, исходящего от датчика, не соответствуют нормам. Сделать более раннее зажигание на инжекторе можно, изменив программу ЭБУ, то есть «перепрошив» «мозги».

Последствия езды с неправильными настройками

Помимо ухудшения эксплуатационных качеств автомобиля, слишком раннее зажигание вызывает другие пагубные последствия:

  1. Детонация – злейший враг мотора. Из-за постоянных ударов по поршням пальцы расшатываются, в соединении образуется люфт.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор В результате разбиваются шатунные втулки и ускоряется выработка цилиндров.
  2. Стрельба в карбюратор наносит вред втулкам, на которых вращаются оси заслонок. Последние не закрываются плотно, отчего двигатель всасывает лишнее горючее на холостом ходу.
  3. Силовой агрегат склонен перегреваться и в случае неполадок системы охлаждения цилиндропоршневая группа может выйти из строя.

Современные двигатели, управляемые электроникой, оснащаются датчиками детонации. Когда элемент регистрирует вибрацию, блок управления автоматически корректирует угол опережения зажигания.

Ранний впрыск солярки в дизельный мотор чреват поломкой топливного насоса высокого давления (ТНВД) и форсунок. Представьте: насос качает топливо в одном направлении, а ему противодействует поршень, движущийся к ВМТ. Нетрудно догадаться, кому достанется удар.

Признаки позднего зажигания не менее опасны. Воспламенение топливной смеси на стадии расширения ведет к уменьшению КПД двигателя и возрастанию нагрузки на основные детали – поршни с кольцами, цилиндры и шатуны.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Результат предсказать несложно – интенсивный нагрев и ускоренный износ.

Стрельба в выпускной тракт, вызванная запоздавшим искрообразованием, разрушает стенки выхлопной трубы и перегородки глушителя. Элементы придется ремонтировать с помощью сварки, а то и менять.

Другие способы настройки и проверка зажигания на автомобиле

Также можно выставить зажигание по искре или самостоятельно подобрать такой угол, когда двигатель будет работать наиболее стабильно и ровно. Самым простым и наименее точным способом является установка на основании работы мотора. Для настройки двигатель заводят, после чего ослабляется гайка фиксации корпуса трамблера. Далее понадобится провернуть корпус распределителя по часовой стрелке и против, найдя положение, при котором двигатель работает ровно и обороты ХХ самые высокие. После этого следует провернуть корпус прерывателя на пару градусов по часовой стрелке и затянуть гайку трамблера.

При настройке зажигания по искре следует совместить метки на шкиве коленвала и ГРМ, а метка на бегунке должна указать на провод первого цилиндра.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Затем ослабляется гайка корпуса распределителя, после чего из крышки трамблера следует вынуть центральный высоковольтный провод.

Затем контакт провода следует расположить вблизи «массы» (расстояние около 5 мм.) и включить зажигание. После этого корпус прерывателя следует повернуть на 20 градусов по часовой стрелке. Теперь корпус нужно вращать обратно до момента, когда между «массой» и контактом провода появится искра. В этом положении корпус трамблера нужно зафиксировать крепежной гайкой прерывателя.

По окончании необходимо проверить правильность УОЗ в движении. На прогретом моторе машину следует разогнать до 40-45 км/ч, после чего включается четвертая передача и полностью нажимается педаль газа. Далее необходимо оценить степень детонации. Нормой считается, когда сразу после включения 4-й передачи детонация кратковременно присутствует (2-3 сек.), но исчезает с разгоном автомобиля. Если детонация после разгона продолжается, тогда высока вероятность раннего зажигания. Если детонации нет в момент включения 4-й передачи, тогда зажигание позднее.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор В таких случаях регулировку УОЗ следует повторять для получения оптимального результата.

Одним из главных отличий дизельного мотора от бензинового является принцип поджига дизтоплива. Зажигание топливно-воздушной смеси в дизельном двигателе реализовано посредством самовоспламенения солярки от контакта с предварительно сжатым и нагретым в результате такого сжатия воздухом в цилиндрах.

Выставление зажигания на дизельном двигателе подразумевает изменение угла опережения впрыска топлива, которое подается в четко заданный момент в конце такта сжатия. Если угол выставлен отлично от оптимальных параметров, тогда топливный впрыск окажется несвоевременным. Результатом станет неполноценное сгорание смеси в цилиндрах, что вызывает разрушительный дисбаланс в работе двигателя.

Следует помнить, что даже незначительные отклонения при выставлении угла впрыска топлива могут привести к серьезной поломке дизельного двигателя.

Получается, под системой зажигания дизельного двигателя стоит понимать важнейший элемент системы питания силового агрегата – топливный насос высокого давления (ТНВД).Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор В большинстве дизелей именно данное устройство в комплексе с дизельными форсунками отвечает за своевременную дозированную подачу солярки в цилиндры мотора.

Рекомендуем также прочитать статью о том, как самому почистить и отрегулировать форсунки дизельного двигателя. Из этой статьи вы узнаете об основных способах очистки и настройки инжекторов.

Совет профи, как проверить качество настройки угла опережения зажигания

Чтобы проверить, правильно ли настроен угол опережения зажигания, необходимо руководствоваться следующими признаками:

    В работе прогретого силового агрегата не должно ощущаться никаких «провалов» на холостом ходу.

Правильная установка зажигания дает хорошие преимущества автолюбителям. От ее корректного функционирования зависит много факторов, которые благоприятно скажутся на других элементах. От них зависит правильная служба авто: от стабильности движка и увеличения срока его службы до возможности экономить топливо, ведь при правильной эксплуатации потребление топлива сокращается.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

При нормальной работе четырехтактных моторов, вещество топливовоздушной смеси должно воспламеняться к концу акта сжатия, когда поршень должен подняться к кульминационной верхней точке. Так происходит из-за того, что веществу надлежит немного времени, чтобы сгореть и, по правилам физики, энергия от газов двигает поршень в низ, после чего авто движется.

В этой статье расскажем, как отрегулировать поджиг таким оптимальным способом, чтобы моторчик работал на всю мощность и при этом показывал стабильные, бесперебойные результаты.

Когда и зачем нужно настраивать?

Прежде чем перейти к ответу на вопрос, уделим немного внимания теоретическому пониманию предмета. Когда вещество в цилиндрических колбах двигателя сгорает, то делает это не сразу, а постепенно, при мгновенном распаде проблем с предварительным воспламенением не было бы. Но топливовоздушной смеси требуется время, исчисляемое в долях секунды. Если добавить к этому уравнению, что коленчатый вал вращается вокруг своей оси с непостоянной скоростью то, получаем проблему – вещество будет сгорать или раньше времени, или немного позднее.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Итогом станет нестабильная служба движка он будет перегреваться, что приведет к детонации и завершению работы раньше эксплуатационного срока.

  • Слишком ранее зажигание приведет к тому, что давление от газов будет мешать движению и попаданию поршня к верхней точке. Это приведет к тому, что мощность станет меньше, и будет больше потреблять топлива из-за нестабильного покачивания при малых оборотах.
  • А позднее зажигание приведет к тому, что воздушно-топливные элементы будут долго сгорать, сердце транспорта из-за этого перегреется и топлива будет уходить больше.

Чтобы избежать этих неприятных последствий, не мешает сделать так, чтобы вещество воспламенялось и сгорало согласно количеству вращения вала и соответствовало оптимальной нагрузке мотора. Старые автомобили, придуманные Фордом, перебрасывали ответственность за регулировку на водителя. В конструкции предусмотрен специальный рычаг-рукоятка.

Современные модели оснащены трамблером с деталью центробежного механизма.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Эта вещь представляла собой регуляторную конструкцию с несколькими нетяжелыми грузиками и пружинами для равновесия внутренних элементов. Когда вращательное число возрастало, грузы распределялись по сторонам и приводили в движение опорную деталь-прерыватель. Чем сильнее разгонялся вал, тем больше грузы распределялись по области и как следствие увеличивался угол опережения. Но эти предохранительные функции плохо функционируют, если октановое число горючего не соответствует требованием производителя двигателя даже при удовлетворении рассматриваемых факторов, не те октановые значения приведут к детонации.

В прошлом веке при такой ситуации можно было просто открыть крышку капота и своими руками манипулировать трамблер в необходимую сторону. При использовании низко октанового горючего, нужно было сделать, что свеча срабатывала позднее. На нынешних моделях это регулирует специальный датчик, который следит и регулирует температуру, обороты и другие подкапотные процессы.

Как определить раннее или позднее зажигание

Чтобы предотвратить сбои в моторчике любимого транспорта, надлежит понять запаздывает или опережает возжигание.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Чтобы помочь в диагностировании и поставить правильный диагноз следует пройтись по этим пунктам плана проверок:

  • Насколько сложно запустить машину?
  • Насколько увеличился расход топлива за последнее время?
  • Мотор стал слабее работать. Причина потеря приемистости.
  • Угол опережения зажигания на холостом ходу провоцирует непредсказуемую службу.
  • При давлении ногой на педаль газа теряется прежняя отзывчивость, кажется, что есть какие-то преграды в нажатии.
  • Слышны неприятные звуки под капотом во время езды, что является одним из признаков детонации.
  • Когда выставлен неправильный зажигательный угол, то это повлечет за собой появление характерных звуков, от карбюратора и выпускающей системы, если эту проблему не решить, то это повлечет за собой серьезные поломки, помните, что регулярная детонация усугубит проблемы!

Признаки раннего зажигания

Для диагностики следует пройтись по пунктам:

  1. Сердце внутреннего сгорания издает неприятный металлический треск, как будто какие-то стальные детали ударяются друг об друга.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор
  2. Обороты выполняют свою функцию некорректно и плавают.
  3. При резком задействовании газа, сердце автомобиля не справляется с подачей большого количества горючего.

Позднее зажигание признаки

Теперь рассмотрим обратный пример, когда химическое вещество зажигается гораздо позже, поршня, который уже находится внизу. И горючее догорает, когда деталь возвращается вверх. Признаки данной проблемы:

  • Сердце внутреннего сгорания не разгоняет скорость. Воздействие на педаль идет туго или вообще не реагирует на воздействие.
  • Топливо расходуется быстрее, чем было при нормальной работе и начале эксплуатационного срока.
  • На стенках цилиндрического бака можно заметить нагар, который затрудняет нормальную эксплуатацию авто, есть вероятность, что это приведет к детонации.
  • ДВС перегревается из-за нестабильного сгорания топливовоздушного вещества.

Раннее зажигание на дизеле

Симптомы характерные для автомобилей, работающих на нефтепродукте похожи на раннее зажигание на дизеле.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Но причины неисправности следует искать совсем в других местах. Главное отличие дизельного мотора от бензинового это то как поджигается горючее. В первом это связано с воспламенением солярки, которая вступает в реакцию с излишне перегретым O2. Во втором — отличие состоит в установке правильного угла опережения для подачи топливной смеси, при правильной службе оно подается в период сжимания. Если установить угол не с тем градусным значением, то впрыск будет подаваться не в нужное время, что ведет к некорректному сгоранию энерго образующего вещества и нарушению функции движка. Ранее зажигание на дизеле зависит от того насколько форсунки и топливный насос своевременно осуществляют подачу горючего в топливную емкость.

Признаки позднего зажигания на дизеле

Хотя дизельные модели отличатся от бензиновых, но симптом болезни у них схожи. Отличием является, то что при позднем зажжении на дизельных двигателях затрудняется старт даже при предусмотрительно нагретом моторе. Неприятным симптомом будет периодическое появление смольного дыма из выхлопной системы.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Так как впрыск горючего начинается при старте, то керосин не успевает сгореть и находит выход через выхлопную трубу в виде черных смол. Если машина заводится слишком поздно, то она не заведется совсем!

Как выставить зажигание на дизеле видео

УОЗ что это?

Угол опережения – это анахронизм, которого давно не встретишь на современных моделях авто, ведь они оснащены контролерами, чипами. Они самостоятельно регулируют процесс впрыска, но в странах СНГ большинство транспортных средств все еще снабжены этой древней деталью. Если общаться на языке технических терминов, то УОЗ – это угол поворота коленчатого вала движка от места, где появляется искра до перемещения поршня к верхней точке.

Начальный угол опережения зажигания

Как выставить зажигание регулируя УОЗ?

  • Необходимо уменьшить силу крепления у прерывателя(трамблера).
  • Нужно понять, и вычислить, когда начинается сжатие в цилиндрической емкости. Чтобы провести расчеты, выверните свечу из емкости двигателя, а затем отверстие цилиндра заткните пробкой, подойдет даже тряпка или скомканное бумажное полотенце.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Теперь нужно провернуть коленвал, пока импровизированная пробка, под давлением не покинет окружность бака.
  • Проворачиваем деталь коленчатого вала пока он не совместится со штифтом.
  • Когда бегунок находится на уровне с крышкой трамблера, присоединяем небольшую лампочку, малой мощности одной стороной к клемме с прерывателем.
  • Теперь можно запускать свечу и повернуть прерыватель пока контакты не замкнутся. После этих действий лампочка должна перестать гореть.
  • Теперь нужно приложить небольшую силу и повернуть бегунок по часовой стрелке, чтобы убрать пустоты в механизме привода. Теперь медленно меняем положение прерывателя, пока лампочка не начнет свечение.
  • Фиксируем крепление вибратора, и убираем лампочку.

как настроить угол зажигания видео

Вопросы, на которые полезно знать ответы

Как выставить зажигание на слух?

Некоторые автолюбители чьи уши не были повреждены лапой медведя, одарены методом настройки на слух.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Как они это делают? Они вращают прерыватель, и затем получают представление о работе мотора. Рассмотрим схему проверки детальнее:

  1. Необходимо включить двигатель.
  2. Затем немного попустить крепление вибратора. Позже гаечным ключом немного поворачиваем гайку против часовой стрелки.
  3. Трамблер нужно поворачивать самому, для понимания как действует сердце внутреннего сгорания.
  4. Идеальный градус должен функционировать, плавно не издавая резких звуков и не вибрируя. Но показывать самые высокие результаты по оборотам холостого движения.
  5. Когда идеальный угол найден следует зафиксировать положение гайкой, закрепляя ее гаечным ключом по часовой стрелке.

Как выставить зажигание методом искры?

Требуется сделать так, чтобы метки коленвала совпадали со знаками газораспределительного механизма. Стрелка ГРМ должна указывать на основной цилиндр. После чего не плохо было бы ослабить скрепляющую гайку вибратора и забрать провод из-под люка трамблера.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Теперь высоковольтный проводок должен находиться рядом с массой на расстоянии не больше 6 мм. Включаем свечу. Теперь поворачиваем прерыватель приблизительно на 20-25 градусов по часовой стрелке, пока не увидите искру между массой и вибратором. На каком градусном значении увидели искру, там и фиксируйте положение закручивая гайку.

Как настроить зажигание точнее?

Чтобы диагностировать проблему рекомендуем воспользоваться этими пунктами плана:

  1. Перед началом диагностирования хорошо прогрейте область под капотом.
  2. Разгоните транспортное средство до скорости в 50 км в час.
  3. Переключите коробку передач на значение четвертой скорости, а затем надавите на педаль газа.
  4. Оцените обстановку как ведет себя моторчик, издает ли он металлические звуки, нет ли детонации?
  5. Если УОЗ скорректирован правильно, тогда после четвертой передачи на скорости 50 км в час, под капотом должна произойти небольшая детонация и длиться не больше трех секунд, она должна прекратиться после повторного нажатия на педаль движения.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Помните, если взрывы быстро не исчезли, то было установлено слишком ранняя затопка.

Признаки позднего зажигания, если детонации не происходило вовсе.

Если не удалось произвести настройку с первого раза, то следует повторять прием до тех пор, пока не получится корректного результата. Это поможет не только добиться правильной настройки, но и отточить навык корректировки внутренней системы, без вспомогательных приборов, используя только собственную наблюдательность и слух. Эти методы помогут использовать свое любимое имущество на колесах весь эксплуатационный срок и сохранить средства на посещение автомастерских.

Как правильно выставить зажигание на примере ВАЗ — журнал За рулем

Новости

Статьи

Тесты

Марки и моделиДокументыБлогиПарк ЗРФото и видеоПодборкиШиныАвторыСпецпроектыОпросы ЗРПДД онлайнФорум
Все НовостиДорогиТюнингСтрахованиеТопливоРетроПроисшествияЗаконАвторынокАвтоновинкиТехнологииКурьезыСпортДепутат: правила техосмотра пересматривают «для галочки»

В то время, как его вообще нужно упразднить для легковых автомобилей.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Renault запатентовала в России Sandero Stеpway 3-го поколения

Группа Renault начала патентовать в России дизайн автомобилей семейства Logan/Sandero нового поколения.

Спортверсии Toyota Corolla и C-HR: старт продаж и цены

Элементы дизайна экстерьера и интерьера новинок разработаны при участии инженеров автоспортивного подразделения Toyota Gazoo Racing.

Все СтатьиДеталиДорогиСтатистикаКонсультантПрезентацияПерcонаЗаболел короной, а права закончились. Со справкой о болезни могу ездить?

Не можете. Но замена водительского удостоверения сегодня не проблема.

Заводимся без аккумулятора — эксперимент «За рулем»

Проверили четыре способа. Спойлер: как минимум один — рабочий (хотя и с оговорками). Еще один — безусловно стрёмный.

Полузабытая техника СССР: трехколесный «колхозник»

Огромный МВУ‑30, созданный объединением БелавтоМАЗ в конце 70‑х, должен был беречь почву.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Все ТестыТест-драйвСравнительный тестАвто с пробегомАвтопутешествиеТест самого дешевого кроссовера Cadillac. С дизелем, кстати!

У XT4 есть кое-что общее с рамным внедорожником УАЗ Патриот.

Новая Octavia против больших седанов — Kia K5 и Mazda 6

Цены на Шкоду такие, что ее впору сравнивать с машинами классом выше.

Обновленная Лада Нива: 5 впечатлений (+ большая проблема)

Дорестайлинговый вариант (известный как Шевроле Нива) был дешевле на 10–26 тысяч в зависимости от комплектации.

Позднее зажигание признаки карбюратор – АвтоТоп

Позднее зажигание на карбюраторных двигателях заключается в слишком позднем воспламенении топливной смеси в цилиндрах двигателя. Поршень в цилиндре на такте сжатия уже достиг ВМТ или даже перешел за нее. При этом страдают мощность, приемистость двигателя автомобиля, увеличивается его топливный аппетит.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

— Плохо запускается двигатель

Необходимо несколько попыток, прежде чем двигатель автомобиля запустится.

— Неустойчивая работа двигателя на холостом ходу.

Выровнять обороты можно, только добавив лишнюю топливную смесь винтами на карбюраторе. При этом обороты ХХ будут выше нормы.

— Вялая динамика автомобиля при разгоне и движении с небольшой скоростью. Двигатель глохнет при нажатии на «газ». При движении на больших скоростях потеря мощности может быть не заметна.

— Свечи зажигания белого или светло-серого цвета.

— Стрельба в карбюратор.

Топливо догорает во впускном коллекторе.

— Двигатель постоянно перегревается.

Догорание топливной смеси происходит при такте расширения (рабочий ход), что вызывает сильный перегрев двигателя.

Причины позднего зажигания

— Основной причиной слишком позднего зажигания является неправильно выставленный угол опережения зажигания.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Под определенный бензин необходим свой угол опережения. Подробнее см. «Установка угла опережения зажигания на ВАЗ 2108, 2109, 21099», «Установка угла опережения зажигания на ВАЗ 2108, 2105, 2107».

— Если начальный угол опережения зажигания выставлен правильно, а признаки слишком позднего зажигания все же имеются, то следует проверить центробежный регулятор опережения зажигания. Он должен включаться в работу на оборотах чуть выше оборотов холостого хода и постепенно, в зависимости от оборотов двигателя увеличивать угол. Поломка или заклинивание пружин регулятора может привести к тому, что центробежный регулятор не будет увеличивать угол опережения зажигания при работе двигателя под нагрузкой и зажигание будет слишком поздним.

— На автомобилях ВАЗ 2105, 2107 с контактной системой зажигания следует проверить зазор между контактами прерывателя в трамблере, так как его величина напрямую влияет на угол опережения зажигания.

Примечания и дополнения

— Основной проверкой наличия раннего или наоборот позднего зажигания на автомобилях ВАЗ 2105, 2107, 2108, 2109, 21099 является проверка в движении.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Когда, двигаясь со скоростью 40-50 км/ч, на ровном участке дороги, резко нажимаем на педаль «газа». Должна возникнуть небольшая кратковременная детонация (дробный, стрекочущий звук со стороны моторного отсека). Если она появилась и пропала, хорошо, зажигание выставлено верно. Появилась и не пропадает, зажигание слишком раннее. Нет никакой детонации — позднее зажигание.

Еще статьи по системе зажигания автомобиля

От того, насколько четко работает система зажигания, зависит мощность, экономичность и в целом качество работы двигателя. С учетом того, что топливно-воздушной смеси нужно некоторое время для сгорания, в норме ее воспламенение происходит в конце такта сжатия, т.е. перед подъемом поршня в верхнюю мертвую точку. Однако бывают случаи, когда искра свечи зажигания поджигает рабочую смесь не в оптимальный для этого момент, а раньше или позже. Это и называется раннее или позднее зажигание.

Общие признаки, указывающие на раннее или позднее зажигание

  • затрудненный запуск мотора
  • рост расхода топлива
  • появление хлопков, которые отдают в систему выпуска, в карбюратор и т.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор д.
  • падение мощности и приемистости ДВС
  • неустойчивая работа в режиме холостого хода
  • ухудшение отклика при нажатии на газ
  • перегрев и детонация двигателя

На раннее зажигание указывают:

  • металлический звонкий звук в области блока цилиндров
  • плавающие обороты холостого хода
  • нестабильная работа ДВС
  • пауза после нажатия на педаль газа

На позднее зажигание указывают:

  • потеря мощности двигателя
  • существенный рост расхода топлива
  • закоксовка мотора
  • перегрев агрегата

Ездить на машине со сбитым моментом зажигания крайне не рекомендуется, т.к. это может привести к серьезным поломкам мотора. Поэтому, если в вашем автомобиле есть возможность самостоятельно регулировать УОЗ, обязательно периодически проводите корректировку зажигания.

Как выставить угол опережения зажигания?

Чаще всего для этих целей используется стробоскоп, если же прибора нет, прибегают к контрольной лампочке.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор В любом случае корректировка проводится на холостом ходу, на оборотах в 850-900 об/мин. Угол наклона момента зажигания находится в пределах от -1 до +1 градуса по отношению к верхней мертвой точке.

Если зажигание настраивать по стробоскопу, нужно:

  1. прогреть мотор до выхода на рабочую температуру
  2. подключить прибор к бортовой сети
  3. открутить гайку крышки распределителя-прерывателя зажигания
  4. надеть сигнальный датчик срабатывания на высоковольтный провод первого цилиндра
  5. снять и заглушить шланг вакуум-корректора (если он есть)
  6. направить свечение стробоскопа на шкив коленвала
  7. запустить движок (работа на ХХ)
  8. провернуть корпус трамблера
  9. зафиксировать корпус прерывателя-распределителя так, чтобы метка на шкиве совпала с соответствующей меткой на ГРМ
  10. затянуть фиксирующую гайку

Если зажигание настраивать по контрольной лампочке, нужно:

  1. провернуть коленвал так, чтобы метка на его шкиве совпала с меткой на крышке ГРМ.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор При этом бегунок на распределителе зажигания должен указывать на свечной провод первого цилиндра
  2. ослабить гайку распределителя
  3. один провод лампочки соединить с проводом, который идет от трамблера к катушке зажигания, второй установить на массу
  4. включить зажигание и вращать корпус трамблера по часовой стрелке, пока контрольная лампа не перестанет гореть
  5. аккуратно повернуть корпус трамблера против часовой стрелки. Задача — определить положение, в котором лампочка загорается. В этом положении зафиксировать корпус трамблера, затянув гайку распределителя.

Описанные выше действия по корректировке относятся к карбюраторным моторам. Если же дело касается инжектора, то без вмешательства специалистов здесь ряд ли получится решить проблему. Дело в том, что на инжекторе все упирается в электронику, и за работу систем зажигания и впрыска отвечает электронный блок управления. Чтобы устранить ошибки и сбои, нужно перепрошивать «мозги» авто, для чего нужны специальное оборудование, определенные навыки и опыт.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Для нормальной работы бензинового и дизельного двигателя важно своевременное воспламенение топлива в камерах сгорания цилиндров. Если момент вспышки не соответствует окончанию такта сжатия – запаздывает либо происходит раньше, мотор функционирует неправильно и значительно теряет в мощности. Стоит отметить, что проблема актуальна для силовых агрегатов с механическим распределителем искры (трамблером) и старых дизелей. В новых авто процессом полностью управляет электроника. Владельцам устаревших машин полезно знать, как определить раннее или позднее зажигание и устранить возникшую неполадку.

Вкратце о работе зажигания

В бензиновых двигателях предыдущего поколения искрообразование и воспламенение горючего организовано так:

  1. Когда кулачок на вращающемся валу трамблера проходит мимо датчика Холла, последний отправляет импульс коммутатору, который прерывает цепь первичной обмотки высоковольтной катушки.
  2. Вследствие разрыва цепи вторичная обмотка катушки генерирует кратковременный импульс высокого напряжения, подающийся обратно в распределитель.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор
  3. Попадая на вращающийся контакт трамблера (в просторечии – бегунок), установленный на том же валу, импульс направляется к одному из высоковольтных 4 проводов.
  4. По проводу ток поступает на электроды свечи зажигания того цилиндра, в котором заканчивается такт сжатия топливовоздушной смеси.
  5. Между электродами проскакивает искра, поджигающая горючее. Раскаленные газы толкают поршень вниз – начинается рабочий такт.

Справка. В очень старых системах зажигания роль электронного коммутатора и датчика Холла играет механический контактный прерыватель.

Вышеописанная схема искрообразования настраивается вручную. Если регулировкой занимался несведущий автолюбитель, проявляются симптомы позднего либо раннего зажигания, описанные ниже. Причина – несвоевременное воспламенение топливной смеси, когда искра вырабатывается в середине такта сжатия или в начале рабочего хода поршня.

В дизельных силовых агрегатах искра отсутствует – солярка вспыхивает от сильного сжатия.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Момент воспламенения совпадает со впрыском горючего в цилиндр (на такте сжатия поршень сдавливает воздух). В устаревших силовых агрегатах данный параметр тоже регулировался вручную.

Как проявляется раннее искрообразование?

Что получится, когда в силу неправильных настроек свеча выдаст разряд раньше времени:

  • топливовоздушная смесь не успеет сжаться до нужной степени, поскольку поршень находится на полпути к камере сгорания;
  • горючее вспыхнет при открытом впускном клапане, отчего часть газов прорвется обратно в коллектор;
  • вследствие ранней вспышки и слишком большой скорости сгорания поршень получает сильный удар, отзывающийся стуком пальца.

Неконтролируемое горение топливной смеси, вызывающее удары по поршням, называется детонацией.

Как можно отличить признаки раннего зажигания:

  1. Первейший симптом – появление хлопков в карбюраторе. Он дает понять, что вспышки горючего в цилиндрах происходят при открытых впускных клапанах.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор
  2. Как следствие, из патрубка воздушного фильтра вырывается дым. Если снять крышку корпуса, можно воочию увидеть языки пламени при стрельбе из карбюратора.
  3. Слышен звонкий перестук поршневых пальцев при резком нажатии на педаль акселератора. Так проявляется детонация.
  4. Мотор теряет мощность и разгонную динамику, расход топлива возрастает.

Если опережение зажигания превышено незначительно, хлопки во впускном тракте не возникнут. Но детонация и ухудшение ходовых качеств автомобиля все равно проявится. Косвенный признак – самопроизвольное увеличение оборотов холостого хода.

Симптомы неправильного зажигания на дизеле сходны с бензиновыми моторами. Впрыск солярки посередине такта сжатия ведет к аналогичным последствиям – детонации и снижению мощности. Отличие – в затрудненном холодном пуске двигателя и отсутствии хлопков. Причина – недостаточное сжатие горючей смеси, попавшей внутрь цилиндра на долю секунды раньше.

Момент зажигания запаздывает

Сбитые регулировки трамблера могут привести к тому, что разряд на электродах свечи образуется слишком поздно – когда поршень уже находится в верхней мертвой точке (ВМТ) либо начал движение вниз – рабочий ход.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор В данном случае наблюдаются следующие характерные признаки:

  1. Обороты коленчатого вала на холостом ходу снижаются.
  2. Заметно падает мощность силового агрегата, автомобиль разгоняется очень вяло. Причина – потеря энергии вспышки топлива, сгорающего на рабочем ходу поршня.
  3. Сильно запаздывающая искра дает выстрелы мотора в глушитель. Газы прорываются через открывающийся выпускной клапан.
  4. Двигатель сложнее завести «на холодную».
  5. Потребление горючего увеличивается.

Справка. Симптомы позднего искрообразования заметнее проявляются на автомобилях, оснащенных газовыми установками. Здесь очень важен момент вспышки, поскольку пропана подается в цилиндры больше и при запоздании разряда он догорает уже в коллекторе.

Следствием позднего зажигания на дизеле является затрудненный пуск даже на прогретом моторе и «чихание» черным дымом из выхлопной трубы. Поскольку впрыск топлива происходит в самом начале рабочего такта, солярка сгорает не полностью и выбрасывается наружу в виде копоти.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Если подача топлива происходит чересчур поздно, силовой агрегат не заведется вовсе.

Последствия езды с неправильными настройками

Помимо ухудшения эксплуатационных качеств автомобиля, слишком раннее зажигание вызывает другие пагубные последствия:

  1. Детонация – злейший враг мотора. Из-за постоянных ударов по поршням пальцы расшатываются, в соединении образуется люфт. В результате разбиваются шатунные втулки и ускоряется выработка цилиндров.
  2. Стрельба в карбюратор наносит вред втулкам, на которых вращаются оси заслонок. Последние не закрываются плотно, отчего двигатель всасывает лишнее горючее на холостом ходу.
  3. Силовой агрегат склонен перегреваться и в случае неполадок системы охлаждения цилиндропоршневая группа может выйти из строя.

Современные двигатели, управляемые электроникой, оснащаются датчиками детонации. Когда элемент регистрирует вибрацию, блок управления автоматически корректирует угол опережения зажигания.

Ранний впрыск солярки в дизельный мотор чреват поломкой топливного насоса высокого давления (ТНВД) и форсунок.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Представьте: насос качает топливо в одном направлении, а ему противодействует поршень, движущийся к ВМТ. Нетрудно догадаться, кому достанется удар.

Признаки позднего зажигания не менее опасны. Воспламенение топливной смеси на стадии расширения ведет к уменьшению КПД двигателя и возрастанию нагрузки на основные детали – поршни с кольцами, цилиндры и шатуны. Результат предсказать несложно – интенсивный нагрев и ускоренный износ.

Стрельба в выпускной тракт, вызванная запоздавшим искрообразованием, разрушает стенки выхлопной трубы и перегородки глушителя. Элементы придется ремонтировать с помощью сварки, а то и менять.

Рекомендации по регулировке

Простейший способ настройки момента зажигания – включить в цепь высоковольтной катушки автомобильную лампочку номиналом 12 вольт. Как производится регулировка:

  1. Поворачивая коленчатый вал, совместите риску на шкиве с меткой, нанесенной на блок цилиндров. Снимите крышку распределителя и проверьте положение бегунка – он должен указывать на контакт первого цилиндра.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор
  2. Отыщите провод, ведущий от трамблера к высоковольтной катушке. Подключите к этому контакту лампочку, а ее цоколь соедините с «массой» авто.
  3. Ослабьте гайку, прижимающую корпус трамблера, и включите зажигание (лампочка загорится).
  4. Медленно поворачивая корпус распределителя, уловите момент, когда лампа погаснет. Затяните гайку.

Примечание. Для корректной работы системы искра должна проскакивать раньше, чем поршень дойдет до ВМТ. Опережение составляет 2–5 градусов угла поворота коленвала.

Вопрос, какое зажигание лучше – позднее или раннее, некорректен изначально. Момент воспламенения горючего должен быть оптимальным. При необходимости и отсутствии диагностических приборов регулировка производится «на слух»: при работающем на холостом ходу моторе отпускается гайка и трамблер медленно поворачивается вручную. Уловив момент наиболее стабильной работы двигателя, затяните гайку и несколько раз нажмите газ, чтобы спровоцировать хлопки либо детонацию.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Услышав один из признаков, поверните распределитель на 1–2° в нужную сторону.

Чем опасно позднее зажигание? | Авто-мото

Начнем с самого понятия «зажигание». В двигателях внутреннего сгорания с воспламенением от искры есть несколько устройств, которые обеспечивают выработку искры и своевременную подачу напряжения на свечу. Все они объединены в узел, который называется «прерыватель-распределитель» (на шоферском жаргоне — «трамблер»). Этот узел устанавливается на блок цилиндров двигателя, валик трамблера приводится в движение от распределительного вала двигателя. На валике трамблера есть кулачки, которые в определенные моменты размыкают электрическую цепь, что в свою очередь, вызывает появление искры на свече.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Приблизительно так работает система зажигания. Для того чтобы двигатель давал заданную мощность, подача искры в цилиндр должна быть в тот момент, когда вся энергия сжатой в цилиндре бензовоздушной смеси могла бы быть использована максимально. Если искру подать чуть раньше или чуть позже, смесь воспламенится или слишком рано (тогда ее энергия будет работать против движения поршня), или слишком поздно (тогда часть энергии просто вылетит в выхлопную трубу).

И если регулировка угла опережения зажигания выполнена неправильно (вне пределов, рекомендуемых заводом-изготовителем), вы будете не только зря сжигать бензин.

Самое первое, с чем вы столкнетесь — плохой запуск.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Понятно, что в некоторых ситуациях это может быть не просто маленькой неприятностью. Длительная фаза запуска — это прежде всего работа аккумулятора. Второе — перегрев двигателя. Что менее опасно — сказать невозможно, потому что плохой запуск не позволяет двинуться с места, а перегрев может привести к остановке в пути. И не просто к остановке — к заклиниванию двигателя. Фото: Depositphotos

И каждый раз, когда двигатель кипит, необходимо останавливаться и что-то делать. Прежде всего — ждать, когда немного упадет температура двигателя. Если вы откроете пробку радиатора кипящего двигателя, вы можете получить ожоги. А иногда это грозит не только вам, но и окружающим.

Купил я несколько лет назад подержанный «Олдсмобил». Великолепный старый автомобиль, просторный, с передним сиденьем на трех человек.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Дешево купил, рассчитывая на то, что на первое время его хватит, а там — видно будет. Сделал пробный пробег, ничего странного не заметил. А вот уже когда приехал домой — двигатель закипел. Открыл я пробку радиатора — толстенный слой накипи. Что делать? Конечно, чистить радиатор. Долго я этим занимался, но толку не добился — все продолжалось. Мало того, я выяснил, что во время движения — как бы все нормально, а стоит мне остановиться — двигатель закипает! Я поехал в мастерскую, мне там заварили то, что вообще не надо было заваривать. Естественно, это не помогло!

А ситуация оставалась не просто неприятной — опасной во всех отношениях. Однажды я остановился, углядев что-то неладное, открыл капот, открыл пробку радиатора — как будто все было нормально. А жена стояла сбоку от машины на тротуаре. К слову, пробка была расположена немного вправо, не по центру радиатора.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Жена стояла точно против радиатора. Она делает шаг в сторону — и на то место, где она стояла, летит поток кипящей воды! Это было похоже на чудо: еще секунда — она была бы ошпарена с головы до ног!

Вот такие приключения, видимо, и привели к срабатыванию какого-то механизма: я подумал, что причиной всех этих бед может быть зажигание. Ухитрился определить угол размыкания контактов трамблера — и точно, позднее зажигание. И не просто позднее, а очень позднее. Переставил трамблер — и все заработало как часы. Фото: Depositphotos

Несколько слов о сервисе. Уже в то время (лет пятнадцать назад) ремонтники очень слабо разбирались в машинах, они больше заменяли, чем ремонтировали. Причина такого подхода, как ни странно, технический прогресс. Узлы и системы становятся не только сложнее, их временами невозможно разобрать и заменить отказавший элемент.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор И разбираться в этом слесарю просто не под силу, нужны приборы и знания.
Я так думаю, что все неприятности с моей машиной начались у ее прежнего хозяина из-за низкой квалификации слесарей: в одном из ремонтов они сдвинули трамблер и не обратили на это внимание. Но очень может быть, что это было сделано и специально: либо в отместку за недостаточную оплату, либо для того, чтобы понудить хозяина чаще приезжать на ремонт.

Итак, двигатель кипит или плохо заводится — проверьте зажигание!

P. S. Все, что написано, относится к карбюраторным двигателям. В современных двигателях работают системы впрыска топлива, с электронными узлами, почти компьютерами. Я в этом — ни бум-бум.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор


Что еще почитать по теме?

Как завести автомобиль в мороз? Профилактика проблем и последовательность действий
Машина не хочет заводиться в мороз? Решим эту проблему вместе
Как пощупать «пульс» у дизеля?

предупреждающих знаков неисправной топливной форсунки

Горючие двигатели требуют трех жизненно важных элементов, которые помогают двигателю создавать энергию: воздух, искра и топливо. Если какой-либо из этих элементов отсутствует, вашему двигателю будет сложно работать или даже запуститься. Впрыск топлива - это процесс доставки топлива в двигатель внутреннего сгорания.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Когда топливные форсунки забиты или вышли из строя электрически, ваш автомобиль может работать не так, как должен. Вот что вам следует знать о топливных форсунках:

Что такое топливная форсунка?

Топливные форсунки - это просто соленоиды, цилиндрические катушки из проволоки, действующие как магнит, пропускающий электрический ток, которые очень быстро приводят в действие поршни как часть системы подачи топлива двигателя.Он принимает и распыляет бензиновый туман под высоким давлением в двигатель, управляемый внутренним компьютером автомобиля. Компьютер регулирует количество топлива и точное время выхода топлива. Большинство легковых и легких грузовиков с двигателями внутреннего сгорания оснащено одной топливной форсункой на цилиндр. За время эксплуатации автомобиля форсунки могли сработать миллионы раз!

В прошлом автомобили производились для распыления топлива в верхний впускной коллектор для смешивания с воздухом перед входом в камеру сгорания для воспламенения.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Со временем производители перешли на впрыск топлива с использованием одной форсунки на цилиндр, когда топливо впрыскивается в нижний впускной коллектор сразу за впускным клапаном. В последнее время многие производители автомобилей перешли на систему прямого впрыска. Прямой впрыск подает топливо непосредственно в каждый цилиндр, а не во впускной коллектор. Системы прямого впрыска топлива производят меньше выбросов, они более мощные и более эффективно доставляют топливо. Однако прямой впрыск обходится дороже из-за более дорогих деталей и более высокого расхода топлива.Таким образом, хотя автомобиль может использовать топливо более эффективно, он потребляет значительное количество.

Каковы признаки неисправной топливной форсунки?

Топливные форсунки обычно выходят из строя из-за скопления загрязняющих веществ, таких как углерод. Накопление углерода может вызвать засорение или частичное засорение форсунки, не позволяя форсунке полностью закрываться. Это приводит к потеканию, которое вызывает пропуски зажигания.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Топливные форсунки также могут протекать снаружи из-за сухих, потрескавшихся резиновых уплотнений или трещин внутри самого инжектора.Электрические части инжектора особенно уязвимы к старению, нагреванию и повреждению от влаги. Симптомы отказа включают:

  • Пропуски зажигания из-за нехватки топлива. Пропуски зажигания - это заметные события, возникающие при работающем двигателе, которые часто обнаруживаются по разнице в характеристиках или легкому хлопку. Однако чем больше двигатель, тем меньше вероятность пропуска зажигания.
  • Неровная работа на холостом ходу - при остановке может возникнуть ощущение, что двигатель глохнет.
  • Недостаток мощности - Двигатель не может обеспечить достаточную мощность для работы.
  • Низкая топливная эффективность - Топливо тратится впустую из-за утечки, подачи слишком большого количества топлива или из-за невозможности получения правильной формы распыления для сжигания.
  • Горит индикатор проверки двигателя - слишком много или недостаточно топлива, подаваемого в двигатель, может вызвать срабатывание индикатора проверки двигателя.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор
  • Проблемы при запуске - В двигатель подается слишком много или недостаточно топлива. Это также может вызвать заглох или помешать запуску двигателя.
  • Запах топлива - Если форсунка протекает, вы можете почувствовать запах бензина во время работы.

Каждый раз, когда в вашем автомобиле происходит утечка, технический специалист должен немедленно осмотреть его, особенно на утечки топлива. Утечка топлива и паров могут воспламениться под капотом автомобиля и вызвать пожар. Засоренный инжектор не является проблемой для безопасности, но он приводит к истощению автомобиля, что приводит к плохой работе. Продолжительное топливное голодание может привести к внутреннему повреждению двигателя или повреждению каталитического нейтрализатора.Топливные форсунки можно осмотреть и протестировать, чтобы определить, нужно ли их заменять или чистить.

Как проверить топливные форсунки

Проверка электрического баланса на неисправность электроники может быть возможна с использованием диагностического прибора.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Техник будет использовать это устройство для измерения ампер-сопротивления на форсунках и проверки напряжения на жгуте проводов на предмет электрических ошибок. Если топливная форсунка забита, техническому специалисту, возможно, придется снять форсунки и выполнить проверку потока. Проверка расхода позволит измерить состояние и расход ваших топливных форсунок.

Очистка топливных форсунок

Очистка топливной форсунки подобна настройке вашей топливной системы, которую следует выполнять каждые 30 000 - 45 000 миль. После выполнения вы заметите значительную разницу. Эта услуга включает в себя очистку иглы иглы или шарика и седла внутри топливной форсунки (игла - это то, что опускается, чтобы выпустить топливо, и быстро поднимается, предотвращая распространение топлива). Служба также удаляет скопившееся и скопившееся в лужу топливо в верхней части форсунки, одновременно очищая от нагара и улучшая распыление топлива (топливо должно быть разбито на более мелкие частицы, смешано с воздухом, а затем испарено для идеальных условий использования в двигателе с горючим топливом) .Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Хотя эта услуга улучшит работу ваших форсунок, предназначенных для удаления небольших отложений нагара, она не сможет исправить неисправную форсунку. Сильные отложения из-за плохого качества топлива и отсутствия технического обслуживания считаются неисправностью форсунки, которая требует замены.

Let Sun Devil Auto Help

Наши специалисты в Sun Devil Auto разработали специальную четырехступенчатую очистку топливной системы, которая включает в себя очистку топливных форсунок и многое другое! Эта специализированная услуга поможет обеспечить достаточную мощность вашего автомобиля и повысить топливную экономичность.Четырехступенчатая очистка топливной системы включает:

  • Очистка форсунок
  • Удаление нагара с корпуса дроссельной заслонки
  • Очистить клапаны от нагара для предотвращения прилипания и обеспечения надлежащего уплотнения
  • Замена топливного фильтра для предотвращения попадания загрязнений в двигатель.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Примечание: для большинства новых автомобилей этот шаг может не требоваться, поскольку этот компонент является частью топливного насоса.
  • Топливная присадка, помогающая уменьшить влажность в системе, делая ваше топливо более эффективным.Также помогает поддерживать форсунки и другие компоненты в топливной системе.

Помогите поддерживать работу двигателя и оптимальную выработку мощности за счет того, что топливные форсунки вашего автомобиля чистые и работают с максимальным потенциалом. Если ваш автомобиль работает не так хорошо, как раньше, назначьте встречу в любом из наших сервисных центров для очистки четырехступенчатой ​​топливной системы Sun Devil Auto сегодня!

Неровностей в индикаторной диаграмме - Материалы исследования морской инженерии

Неровности в индикаторной диаграмме - Материалы исследования морской инженерии

Главная »Знания в области автомобилестроения» Дизельные двигатели » Неровности на индикаторной диаграмме

Неправильность формы индикаторных диаграмм свидетельствует о неисправной работе двигателя.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Если неисправность проявляется во всех агрегатах, проблема может быть общей, например, неисправности в топливной масляной системе, впускном воздухе, турбонагнетателе, воздухоохладителе, выхлопе и т. Д. выпускной клапан и др.

Раннее зажигание

Показания и действие
  • Аномально высокое пиковое давление агрегата регистрируется в верхней части хода поршня.
  • Звук стука выходит из двигателя из-за больших нагрузок, передаваемых на подшипники через ходовую часть.
  • Раннее зажигание вызывает повышенный тепловой КПД двигателя. Также снижается температура выхлопных газов, поскольку сгорание начинается задолго до того, как это должно начаться. Но ударные нагрузки и вибрации приводят к повреждению двигателя.
Причины
  • Неправильно отрегулированные или случайно измененные фазы газораспределения топливного насоса
  • Поврежден или неправильно отрегулирован топливный клапан или топливная форсунка
  • Нежелательное качество топлива
  • Детали внутри цилиндра перегреты.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Позднее зажигание

Показания и действие
  • Низкое пиковое давление указано для блока после верхней мертвой точки.
  • Горение продолжается во время такта расширения, вызывает неполное сгорание топлива, потерю энергии, повышенную температуру выхлопных газов для агрегата и черный дым на выхлопе двигателя.
  • Пониженная мощность двигателя из-за неполного сгорания топлива и потери энергии в выхлопе.
Причины
  • Неисправность топливной форсунки или натяжение пружины форсунки превышает заданное.
  • Низкое качество топлива
  • Неправильно рассчитанный или негерметичный топливный насос
  • Детали двигателя внутри цилиндра недостаточно охлаждаются
  • Неправильное распыление
  • Давление сжатия низкое
  • Подача воздуха для горения низкая

После сжигания

Показания и действие
  • Рост линии расширения зарегистрирован в более поздней части хода поршня
  • Поскольку горение топлива продолжается, температура и давление выхлопных газов повышаются, вызывая черный дым на выхлопе двигателя.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор
  • Несгоревший нагар загрязняет выхлопную систему, вызывает повреждение выпускного клапана и седла, скачки давления в турбокомпрессоре и есть вероятность возгорания в экономайзере выхлопных газов.
  • Повышенные температуры внутри цилиндров вызывают нарушение смазки и повышенный износ гильз, поршневых колец, выгорание днища поршня и т. Д.
Причины
  • Медленное сгорание топлива
  • Качество топлива меньше
  • Низкая температура топлива (Означает высокую вязкость)

Утечка топливной форсунки

Показания и действие
  • Пониженная мощность затронутого агрегата, высокая температура выхлопных газов и наличие черного дыма в выхлопе.
  • Возможные стучащие звуки или волны давления в системе впрыска топлива.
  • Внезапные подъемы и спады на указанной диаграмме со стороны впрыска и расширения топлива.
  • После сгорания из-за неполного сгорания топлива.
Причины
  • Негерметичная топливная форсунка.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор
  • Забивание распылительных отверстий топливных форсунок, приводящее к неправильному распылению и капанию топлива.

Частично засоренный топливный клапан

Показания и действие
  • Низкая температура выхлопных газов агрегата
  • Показания карты питания и вытяжной карты
  • Потеря мощности двигателя
Причины
  • Загрязнение мазута и неправильная очистка
  • Образование нагара на наконечнике форсунки
  • Нагар на топливном клапане из-за перегрева

Низкое сжатие

Показания и действие
  • Низкое давление в индикаторной карточке
  • Пониженная мощность двигателя
Причины
  • Неправильное сгорание
  • Недостаточно воздуха для горения
  • Утечка воздуха между поршневыми кольцами и гильзой во время такта сжатия из-за износа гильзы или поршневых колец.

Открытие выпускного клапана

Схема легкой пружины указывает на неисправность выпускного клапана и впускного отверстия.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор
Раннее открытие
  • Повышенная температура выхлопных газов и засорение выхлопной системы
  • Потеря мощности двигателя
Позднее открытие
  • Пониженный эффект продувки и, следовательно, снижение эффективности продувки
  • Низкое качество выхлопных газов, подаваемых к турбокомпрессору, обратно влияет на его работу

Засоренный выхлоп

Показания и действие
  • Потери мощности в установке
  • Повышенная температура выхлопных газов
  • Турбокомпрессор помпаж
  • отрицательно влияет на эффективность очистки
Причины
  • Неправильное сгорание
  • Повышенная смазка цилиндра

Похожие сообщения

  • 6 мая 2014 г. Диаграммы индикаторов двигателя
  • 3 мая 2014 г.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Диаграммы индикаторов
  • 1 мая 2014 г. Меры предосторожности при хранении и обращении с ацетиленовыми баллонами
  • 5 октября 2015 г. Устранение неисправностей поршневой холодильной компрессорной установки на кораблях
  • 29 апреля 2014 г. План морского перехода
  • 2 мая 2014 г. Термическая обработка металлов
  • 27 ноября 2015 г. Разница в локальных и дистанционных показаниях параметров на судах
  • 6 июля 2014 г. Стяжные тяги - низкооборотные судовые дизельные двигатели
  • 29 апреля 2014 г.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Танкеры-химовозы
  • 13 октября 2015 г. Морские котлы - знания в области морской инженерии
Мы используем файлы cookie, чтобы обеспечить максимальное удобство использования нашего веб-сайта.Продолжение использования этого сайта означает, что вы принимаете эту политику. Читать больше. Принять

Признаки и диагностика неисправной или забитой топливной форсунки

В этом месяце мы сконцентрируемся на диагностике забитой топливной форсунки, используя данные, полученные с помощью инструмента для канистр. Диагностировать засорение форсунки не всегда легко, потому что симптомы похожи на низкую компрессию или проблемы с зажиганием, такие как плохая катушка зажигания, обрыв провода свечи зажигания, плохая свеча зажигания и т. Д.Таким образом, проблема с низкой компрессией или зажиганием должна быть устранена, прежде чем искать возможную засоренную топливную форсунку.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Есть несколько вещей, которые следует учитывать при диагностике пропусков зажигания, связанных с подачей топлива.

1. Пропуски зажигания, связанные с подачей топлива, могут быть вызваны слишком большим количеством топлива.
2. Пропуски зажигания, связанные с подачей топлива, могут быть вызваны недостатком топлива.
3. Пропуски зажигания, связанные с подачей топлива, могут быть вызваны некачественным топливом.
4. Пропуски зажигания, связанные с подачей топлива, могут быть вызваны неправильным распылением топлива.

Одним из наиболее частых симптомов засорения топливной форсунки является резкий холостой ход двигателя.У топливной форсунки, которая начинает забиваться, есть определенное ощущение. У вас будет немного грубый холостой ход, но автомобиль будет нормально работать при ускорении до тех пор, пока форсунка не станет полностью забитой и все время будет происходить пропуск зажигания в цилиндре.

Отложения могут образовываться на топливных форсунках из-за капель топлива, которые испаряются после выключения двигателя.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Эти смолистые и смолистые отложения могут засорить форсунку, исказить форму ее распыления, ограничить поток топлива или предотвратить полное испарение топлива.

Когда поток топливной форсунки становится ограниченным или заблокированным, контроллер двигателя пытается увеличить поток топлива, открывая форсунку на более длительный период времени, увеличивая длительность импульса форсунки.

Иногда эти отложения могут препятствовать полной посадке стержня топливной форсунки и вызывать утечку топлива из форсунки. Самая медленная неизмеренная утечка топлива часто может привести к утечке большего количества топлива, чем необходимо на холостом ходу, вызывая грубый холостой ход. Контроллер двигателя попытается отрегулировать поток топлива, открыв форсунку на более короткий период времени, уменьшая длительность импульса форсунки.

Есть еще одна причина засорения топливных форсунок. Если песок или загрязненное топливо попадут через главный топливный фильтр, они могут забить мелкий сетчатый фильтр в верхней части форсунки.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор Как только корзина фильтра форсунки забивается, обычно уже слишком поздно, чтобы очиститель форсунки впускного канала или топливной рампы мог решить проблему. Самый эффективный способ избавиться от забитой топливной форсунки - снять ее с двигателя и заменить или отдать на профессиональную очистку.

Диагностика забитой топливной форсунки

Проблемы форсунок делятся на две группы: механические и электрические.В прошлый раз мы рассмотрели электрическую неисправность цепи форсунки. На этот раз мы собираемся диагностировать забитую топливную форсунку.

Один из очевидных симптомов засорения топливной форсунки - это загорание индикатора «Check Engine» на приборной панели. Коды неисправностей, обычно связанные с засорением топливной форсунки, могут варьироваться от кодов пропусков зажигания до кодов обедненной смеси.

2/4

Коды неисправностей, связанные с засорением топливной форсунки, - это серии от P0300 до P0308, которые указывают на то, что контроллер двигателя обнаруживает пропуски зажигания.Признаки позднего зажигания на инжекторе: Как определить раннее или позднее зажигание инжектор, дизель, карбюратор

Если показания сканера показывают, что система обеднена, причиной может быть проблема с подачей топлива или высокая концентрация спирта в топливе для автомобиля, не соответствующего спецификации гибкого топлива. Понимание всех возможных причин помогает провести полную диагностику, не упуская из виду потенциальные источники проблемы.

3/4

Пока двигатель работает, следите за экраном пропуска зажигания на сканере.Вы ищете цилиндр, в котором указано несколько пропусков зажигания. В нашем примере цилиндр № 5 имеет 3557 пропусков зажигания.

Это означает, что цилиндр № 5 является наиболее пострадавшим цилиндром. Если вы заметили, проблема также может быть в цилиндрах № 2 и 1. Но прежде чем приступить к замене форсунок, убедитесь, что у вас хорошая компрессия и нет проблем с зажиганием. Тогда взгляните на топливные планки.

Комплектация топливной системы

Ограничение 8–10 процентов для одной топливной форсунки может быть достаточным, чтобы вызвать пропуски зажигания.Когда это происходит, несгоревший кислород попадает в выхлопные газы и делает показания датчика O2 обедненным. В наших предыдущих статьях этой серии о пропусках зажигания мы обсуждали использование и максимизацию данных со сканирующего прибора для определения различных причин пропусков зажигания. На этот раз мы сосредоточимся на пропусках зажигания, связанных с подачей топлива, и способах поиска первопричины. При диагностике пропусков зажигания следует помнить о некоторых вещах, особенно о проблемах, связанных с топливом.

Наиболее распространенными кодами неисправности, связанными с засорением топливной форсунки, являются P0171 и P0174, что указывает на то, что контроллер двигателя видит бедную смесь.Также можно увидеть коды неисправностей для богатой смеси, если форсунка протекает или распыляется неправильно.

Два типа корректора топлива

4/4

Топливные корректировки представляют собой процентное изменение топлива с течением времени, необходимое для правильной работы двигателя. Эта информация может использоваться, чтобы узнать, насколько компьютер регулирует ширину импульса топливной форсунки, чтобы двигатель имел правильную воздушно-топливную смесь.Эти значения считываются с помощью сканера.

Для корветов 1996 г. и новее (оборудованных OBD-II) эти автомобили используют краткосрочную регулировку расхода топлива (STFT) и долгосрочную регулировку расхода топлива (LTFT) для регулировки ширины импульса.

Краткосрочная корректировка топлива относится к тому, что контроллер двигателя делает с топливной смесью прямо сейчас. Это значение может быстро меняться - 2–3 раза в секунду - и довольно сильно колебаться в зависимости от нагрузки двигателя, скорости и условий эксплуатации. Значение STFT обычно колеблется от отрицательных 5 процентов до положительных 5 процентов, но иногда может повышаться до 8-10 процентов в зависимости от эффективности двигателя и возраста компонентов.Показания могут резко возрасти на 25 процентов в любом направлении.

Долговременная регулировка подачи топлива относится к тому, что контроллер двигателя делает в течение длительного периода времени для регулировки топливной смеси. Это значение является более точным индикатором того, как топливная смесь корректируется с течением времени, чтобы компенсировать любые проблемы с воздухом / топливом. При наблюдении за сканером нормальное значение LTFT будет оставаться неизменным, давая долгосрочное среднее значение добавленного топлива. Обычно эти значения остаются в пределах 0–3 при нормальных обстоятельствах.

Если вы испытываете STFT или LTFT в виде двузначных цифр, положительных или отрицательных, это может указывать на ненормальное добавление или уменьшение количества топлива.

Когда форсунки загрязняются и поток топлива становится ограниченным, компьютер пытается отрегулировать поток топлива, открывая форсунку на более длительное время с помощью функции долгосрочной корректировки топливоподачи. Загрязненные топливные форсунки потребуют большей длительности импульса (дольше остаются открытыми), чем форсунки, которые подают правильный объем топлива для нужд двигателя.

Если в форсунках происходит утечка топлива, компьютер отрегулирует количество топлива, поступающего из форсунок, путем вычитания топлива с помощью функции долгосрочной корректировки топливоподачи. Положительное значение коррекции топлива означает, что компьютер двигателя добавляет топливо. Отрицательное значение коррекции топлива означает, что компьютер двигателя вычитает топливо.

Помните, все это основано на том, что кислородные датчики сообщают компьютеру двигателя.

Считывая значения STFT и LTFT на диагностическом приборе при работающем двигателе, вы можете определить, является ли топливно-воздушная смесь обедненной (положительные проценты регулировки подачи топлива) или богатой (отрицательные проценты регулировки подачи топлива).

На автомобилях 1985–1995 годов, оборудованных компьютерной системой OBD-I, вы будете просматривать данные Block Learn, которые мы рассмотрим в следующий раз.

Признаки неисправности топливной форсунки [Рекомендации по диагностике и устранению]

При неисправности топливной форсунки двигатель может работать с перебоями или пропускать зажигание. Это может сопровождаться вибрациями, которые пронизывают автомобиль из моторного отсека. В некоторых случаях вы также можете увидеть, как загорается индикатор двигателя. Хотя это одни из наиболее распространенных симптомов неисправной топливной форсунки, они не являются уникальными для проблемы.

Посмотрите видео ниже или прочтите наше пошаговое руководство ниже, где наши механики покажут вам, как диагностировать и исправить неисправную топливную форсунку.

Грубый ход? Плохой пробег? Как диагностировать неисправную топливную форсунку

Как диагностировать и устранять признаки неисправности топливной форсунки

Пропуски зажигания могут также возникать при неисправности свечей зажигания, проводов, подключенных к свечам зажигания, или катушек зажигания. В этом посте мы научим вас, как диагностировать неисправную топливную форсунку, как определить, где проблема, и как ее исправить.

Что такое топливная форсунка?

Топливная форсунка - это клапанный механизм, предназначенный для беспорядочного распыления жидкого топлива в цилиндр двигателя. Топливо проходит через форсунку, которая помогает равномерно распределять его для оптимальной эффективности и сгорания. В типичном двигателе каждый цилиндр имеет свою топливную форсунку.

В некоторых старых автомобилях используется TBI - механизм «впрыска в корпус дроссельной заслонки», который впрыскивает топливо непосредственно в корпус дроссельной заслонки. В новых автомобилях используется прямой впрыск, при котором топливо впрыскивается непосредственно в камеру сгорания.В этом посте мы рассмотрим многопортовый впрыск - золотую середину между двумя механизмами и наиболее часто используемыми.

Как работает многопортовый впрыск?

Типичная многоточечная система впрыска включает топливную рампу, которая направляет топливо под давлением сначала в топливные форсунки, затем во впускные каналы и в камеру сгорания через впускные клапаны.

Топливные форсунки

имеют электромагнит прямо возле сопла, которым управляет PCM.У них также есть провода, подключенные к стороне, которые питают их, заземляют и помогают управлять их клапанами. Клапаны многократно входят и выходят, чтобы распылить топливо и отправить его в цилиндры двигателя.

Как проверить топливные форсунки?

Если вы испытываете симптомы неисправной топливной форсунки, вы можете найти четыре способа найти неисправную форсунку. Следующие шаги помогут вам в этом. Вы также можете посмотреть видео здесь.

Шаг 1. С помощью автомобильного диагностического прибора определите неисправную топливную форсунку

Подходит для

Автомобильный диагностический прибор - это электронное устройство, которое может помочь вам определить, в каком цилиндре возникают перебои в зажигании.Обычно он генерирует диагностический код неисправности форсунки. Автомобильные сканеры также полезны при обнаружении разрыва цепи.

Шаг 2. Проверьте наличие шума с помощью автомобильного стетоскопа

Подходит для

Когда двигатель работает, клапан, установленный на конце топливной форсунки, многократно открывается и закрывается, чтобы пропустить топливо во впускной канал. Это издает постукивающий звук.

Чтобы определить причину проблемы, поместите автомобильный или механический стетоскоп на каждый инжектор.Слушайте и сравнивайте звуки, которые они производят. Когда вы найдете инжектор, который не издает шума, вам следует взглянуть на него.

Шаг 3. Используйте электронный датчик топливной форсунки

Электронный датчик топливной форсунки помогает определять частоты вибрации, возникающие при открытии иглы форсунки. Все, что вам нужно сделать, это поместить его на каждую форсунку при работающем двигателе. Он покажет вам, какая форсунка не производит вибрации.

Шаг 4: Проверить сопротивление с помощью мультиметра

Сравните сопротивление между всеми форсунками с помощью мультиметра.Подсоедините один вывод к одной стороне инжектора, а другой вывод к другой стороне. Ищите топливную форсунку, характеристики которой искажены. Иногда вы все еще можете получить правильные показания на инжекторе, который застрял внутри. Обязательно используйте любой из трех других методов для подтверждения.

Как определить причину неисправности топливной форсунки

Как только вы обнаружите, что топливная форсунка не работает, пора выяснить, почему. Проблема может быть в самой форсунке или в сигнале, отправленном форсунке.Приведенные ниже шаги помогут вам выяснить, что на самом деле вызывает перебои в работе двигателя или его резкую работу.

Шаг 1: Проверьте проводку и клеммы, которые подключаются к каждой топливной форсунке

Иногда корродированный разъем или поврежденный провод могут быть причиной некоторых симптомов, которые возникают при неисправной топливной форсунке. Проверьте, нет ли на разъеме ржавчины. Посмотрите на провода, насколько они могут быть пережеваны грызунами.

Шаг 2. Устранение пропусков зажигания с помощью светового индикатора топливной форсунки

Непрозрачный свет помогает определить, работает ли все, что подключено к форсунке.Подключите свой noid light к разъему и запустите двигатель. Проверьте, мигает ли индикатор noid. Если это так, проблема связана с топливной форсункой, а не с подключением питания.

Если это не так, у вас может быть неисправный модуль управления трансмиссией (PCM) или модуль управления двигателем (ECM). Также может быть неисправный предохранитель, провод или разъем, из-за которых питание не поступает на инжектор.

Шаг 3. Проверьте топливные форсунки на предмет утечки

Если вся проводка и соединения исправны, возможно, у вас есть форсунка, из-за которой в цилиндр поступает слишком много топлива.Он по-прежнему работает механически, но его сложно определить, если у вас нет нужных инструментов. Для подтверждения вы всегда можете поменять местами форсунки.

Форсунка также может протекать снаружи или на входе. Часто это происходит из-за того, что старые и сухие уплотнительные кольца перестали работать. В отличие от инжектора, который выделяет чрезмерное количество топлива, утечку наружу или на входе легче обнаружить.

Шаг 4: Прочистите грязную топливную форсунку

Иногда топливная форсунка может быть частично забита грязью, мусором или отложениями углерода.Если вы обнаружите эту проблему на ранней стадии, вы можете использовать очиститель, чтобы прочистить ее. Это избавляет вас от необходимости его заменять.

Как заменить топливные форсунки

После того, как вы обнаружили неисправную топливную форсунку, пора ее заменить. Видео и шаги, приведенные ниже, основаны на Chevrolet Suburban с неисправной топливной форсункой на стороне пассажира. Инструкции могут немного отличаться, но процесс устранения симптомов неисправной топливной форсунки остается прежним.

Необходимые инструменты:

1.Новая форсунка от 1AAuto.com

2. Головка 8 мм, 10 мм и трещотка

3. Отвертка с плоским жалом

4. Монтировка

5. Тряпка

Действия по замене неисправной топливной форсунки

Шаг 1: Откройте капот автомобиля и заведите двигатель.

Шаг 2: Найдите блок предохранителей и отсоедините реле топливного насоса. Вы можете определить реле по описанию под крышкой. Вам могут понадобиться плоскогубцы, чтобы вытащить его.Как только предохранитель перегорел, дайте автомобилю выключиться, когда у него закончится бензин.

Шаг 3: Выключите зажигание и снова подсоедините реле топливного насоса.

Шаг 4: Снимите крышку двигателя, открутив болт, который ее фиксирует. Для этого мы использовали 8-миллиметровую головку и трещотку.

Шаг 5: Найдите неисправную топливную форсунку по обе стороны от двигателя.

Шаг 6: Чтобы получить доступ к форсункам, вам нужно открутить болты, которыми крепится топливная рампа.На нашей машине было по два болта с каждой стороны. Мы использовали головку на 10 мм и трещотку, чтобы их удалить.

Шаг 7: Слегка выдвиньте топливную рампу из ее положения после того, как вывинтите болты. Для этого вам может понадобиться монтировка.

Шаг 8: Найдите все зажимы, которые удерживают неисправную топливную форсунку на месте. Как только вы освободите эти зажимы, отсоедините жгут, который соединяется с инжектором.

Шаг 9: Вытащите топливную форсунку из ее положения и замените ее новой.Вы можете положить под нее тряпку, чтобы уловить вытекшее топливо. Закрепите новый инжектор с помощью зажимов, которые удерживали старый на месте.

Шаг 10: Верните топливную рампу на место и замените соответствующие болты. Снова подсоедините жгут к новому инжектору и закрепите его защелками.

Шаг 11: Закройте крышку двигателя и затяните ее болт.

FAQ

Что происходит, если у вас неисправная топливная форсунка?

Когда у вас неисправная топливная форсунка, в двигателе возникают перебои в зажигании, и возникает ощущение, что двигатель разбрызгивается.В машине вы можете испытывать вибрацию. Это часто происходит из-за плохой топливной форсунки, которая нарушает баланс между топливом и воздухом, попадающим в ваш двигатель.

Как узнать, неисправна ли топливная форсунка?

Некоторые из симптомов неисправной топливной форсунки включают пропуски зажигания в двигателе, автомобиль, который не запускается или не заводится вообще, проблемы с производительностью двигателя, частый запах топлива, плохие обороты холостого хода, отказ двигателя от полной загрузки Число оборотов в минуту и ​​постоянно горящий индикатор двигателя.

Можно ли водить машину с неисправной топливной форсункой?

Ваш автомобиль будет продолжать движение, если у него неисправная топливная форсунка. Однако в таком состоянии ездить на нем не рекомендуется. Проблема может привести к серьезным проблемам, которые могут вызвать повреждение двигателя.

Сколько стоит замена неисправной топливной форсунки?

Средняя стоимость замены всех топливных форсунок составляет от 800 до 1450 долларов. Это зависит от марки и модели вашего автомобиля. Если вы хотите заменить форсунки самостоятельно, запчасти могут стоить от 600 до 1200 долларов.Вы сможете сэкономить на рабочей силе от 200 до 250 долларов.

Магазин запчастей Функция в этом посте:

Рекомендуемое содержание:

Руководство по времени впрыска - что это такое и как его регулировать

Возможно, вы слышали о времени впрыска раньше, но что это такое и как оно связано с вашим судовым двигателем? Вам вообще нужно беспокоиться, если ваш мотор работает нормально?

Если вы ищете увеличения мощности или ваш двигатель немного старше, чем вы хотели бы признать, регулировка момента впрыска может повлиять на всю систему.В этом руководстве мы обсудим, как работает этот процесс, преимущества внесения изменений и как выполнять корректировки самостоятельно.

Время впрыска - что нужно знать

Внутренние компоненты судового двигателя сложны и зависят от точных движений для обеспечения эффективной и надежной мощности. Вы можете не понимать всего, что происходит в системе, но если у вас есть представление о том, как работает двигатель внутреннего сгорания, вы можете выполнить всестороннюю регулировку времени впрыска.

В двигателе внутреннего сгорания тепловая энергия переходит в механическую. Созданная мощность перемещает поршни двигателя, следовательно, перемещает коленчатый вал, а затем и сам морской блок. Тепловая энергия поступает от сгоревшей топливовоздушной смеси внутри цилиндра.

Головка цилиндра содержит клапаны системы, распределительные валы, возвратные пружины клапана, клапанные лопатки и форсунки. Блок двигателя, подключенный под цилиндром, содержит коленчатый вал, шатун и поршень.Поршень перемещается внутри цилиндра от нижней мертвой точки к верхней мертвой точке во время сгорания.

Есть несколько терминов, которые вам нужно знать, чтобы понять, как поршень движется внутри цилиндра, в том числе:

- Верхняя мертвая точка (ВМТ): Верхняя мертвая точка - это когда поршень находится в верхней части цилиндра, находясь дальше всего от коленчатого вала.

- Нижняя мертвая точка (НМТ): Нижняя мертвая точка - это когда поршень находится ближе всего к коленчатому валу в самой нижней точке цилиндра.

- Перед верхней мертвой точкой (BTDC): Перед верхней мертвой точкой - это точка прямо перед тем, как поршень достигнет самой высокой области цилиндра.

Процесс внутреннего сгорания

Процесс внутреннего сгорания - это то, что генерирует энергию для движения поршней, что приводит к цепочке событий, приводящих в движение двигатель.

В двигателе с впрыском топлива впускные клапаны выпускают воздух в цилиндр. Поршень движется вверх к ВМТ, сжимая воздух, а впускной и выпускной клапаны закрываются.

Дизельное топливо впрыскивается непосредственно перед тем, как поршень достигает вершины. Максимальное давление топливовоздушной смеси достигается при достижении поршнем ВМТ. Воздух под высоким давлением образует высокие температуры, заставляя дизельное топливо самопроизвольно воспламеняться.

Расширенные газы заставляют поршень опускаться обратно до НМТ во время рабочего такта, каждый раз перемещая коленчатый вал. Затем газы выходят через выпускные клапаны в выхлопную трубу.

По мере того, как выхлоп выходит наружу, из впускных клапанов в цилиндр поступает больше воздуха, и процесс начинается заново.

Что такое время впрыска?

Время впрыска, также называемое временем разлива, - это момент, когда дизельное топливо поступает в цилиндр во время фазы сгорания. Когда вы регулируете время, вы можете изменить время впрыска топлива двигателем, следовательно, изменить время сгорания.

ТНВД часто приводится в действие косвенно от коленчатого вала цепями, шестернями или зубчатым ремнем, который также перемещает распределительный вал. Время работы насоса определяет, когда он будет впрыскивать топливо в цилиндр, когда поршень достигает точки BTDC.

Производитель порекомендует время впрыска в соответствии с маркой и моделью морского двигателя. Они устанавливают подходящий момент при изготовлении двигателя, поэтому вы получаете максимально возможную мощность, не превышая установленных законом пределов выбросов.

Если вы хотите отрегулировать время впрыска на любом судовом дизельном двигателе, его возраст не имеет значения. Однако способ внесения изменений может отличаться в зависимости от того, старожил ли он или только что сошедший с производственной линии.

Почему вы можете изменить время впрыска

Основная цель системы впрыска топлива - подавать дизельное топливо в цилиндры двигателя, но то, как и когда подано топливо, может повлиять на производительность двигателя, уровень шума и выбросы.

Возможно опережение или замедление хода двигателя. Увеличение частоты вращения двигателя приводит к тому, что процесс впрыска происходит раньше, чем установлено производителем.

В противоположность этому, замедление - это когда вы вносите изменения, поэтому топливо высвобождается после рекомендованного времени.Хотя замедление менее распространено по сравнению с опережением, оно может устранить проблему с задержкой или дымом в судовом двигателе. Он также может помочь в решении проблем производительности и экономии топлива.

Причины для корректировки времени впрыска

Вы можете отрегулировать время впрыска, если ваш судовой двигатель отработал несколько дней или уже работал. Например, если вы установили новый ремень ГРМ или ТНВД, вам нужно будет настроить систему, чтобы она соответствовала заводским стандартам. Или вы можете настроить его под свои нужды.Со временем синхронизация ТНВД замедляется, что приводит к таким проблемам, как:

- Сложный пуск

- Температура горячего двигателя

- Низкая экономия топлива

- Дым при запуске и разгоне

Выполнение надлежащих настроек может вернуть систему к исходному уровню производительности или лучше.

Имейте в виду, что увеличение мощности вашего двигателя - не всегда правильный шаг.Иногда большая мощность может привести к чрезмерному дыму из выхлопной трубы и задержке наддува. Это также может увеличить мощность вибрации двигателя и вызвать больше выбросов, что может не соответствовать стандартам EPA.

Убедитесь, что вы смотрите на свой судовой двигатель в целом, и убедитесь, что это мудрое решение. Знайте, с чем может справиться ваше оборудование и для чего оно требуется. Если вы не уверены, лучше всего обратиться к механику, который знает все тонкости настройки времени впрыска двигателя.

Преимущества регулировки систем синхронизации впрыска дизельного двигателя

Поскольку компонент привода ГРМ подает дизельное топливо под сильным давлением, детали и материалы могут выдерживать высокие нагрузки и нагрев.Благодаря высоким допускам система впрыска может хорошо работать, когда двигатель работает в течение длительного времени. Время впрыска дизельного топлива также имеет более глубокий контроль.

Если объединить все ее свойства, система газораспределения может составить около 30% общих затрат дизельного двигателя.

Если вы хотите улучшить синхронизацию впрыска в морских устройствах, вам нужно убедиться, что двигатель полностью использует процесс впрыска топлива. Удостоверьтесь, что нужное количество дизельного топлива в нужное время соответствует вашим требованиям к мощности.Вам необходимо контролировать время впрыска и дозировку. Несколько преимуществ усовершенствования регулировки угла опережения зажигания вашего двигателя:

- Повышенная мощность двигателя

- Более высокое пиковое давление в цилиндре

- Пониженная температура выхлопных газов

- Более высокие выбросы NOx

- Повышенная топливная экономичность

Хотя производители устанавливают время впрыска таким образом, чтобы уравновесить выбросы и мощность, это не означает, что система судового двигателя настроена на максимальный потенциал.Вы можете увеличить синхронизацию двигателя, чтобы увеличить мощность машины, когда вы хотите работать на более высоких скоростях или буксировать больший вес.

Если вы хотите отрегулировать впрыск после того, как происходит BTDC, вы можете воспользоваться другими преимуществами, такими как предотвращение преждевременного сгорания, уменьшение дыма и устранение задержки.

Какое влияние это окажет на мой судовой двигатель?

Изменение момента впрыска морского двигателя влияет на многие компоненты.

Продвижение системы приведет к тому, что дизельное топливо будет впрыскиваться в цилиндр раньше, чем обычно, что также приведет к более быстрому возникновению фазы сгорания.Опережение времени показывает количество градусов до того, как поршень достигнет верхней мертвой точки и произойдет зажигание.

Впрыск дизельного топлива BTDC означает, что топливно-воздушная смесь может полностью сгореть до того, как поршень достигнет вершины. Этот процесс создает максимальное давление в цилиндрах двигателя, позволяя выхлопным газам опускать поршень вниз с максимально возможной силой.

Если продвижение слишком далеко вперед, это может привести к тому, что смесь будет давить на поршни, когда они движутся вверх, заставляя их столкнуться друг с другом и повредить двигатель.Это также известно как детонация.

Изменения, которые происходят в вашей машине, зависят от типа судового двигателя и его возраста. Увеличение времени на дизельном топливе может повлиять на различные аспекты вашего двигателя, например:

- Долговечность двигателя

- Расход топлива

- Опережение зажигания

- Соотношение топлива и воздуха

- Мощность двигателя

- Задержка впрыска

Задержка впрыска - это интервал времени от момента начала впрыска до начала горения, то есть он напрямую связан со временем.Период приостановки включает в себя совпадающие физические и химические интервалы. Распад атомов, испарение и смешивание топлива с воздухом задерживают процесс, как и реакция горения. Когда вы увеличиваете время, это уменьшает задержку впрыска, но когда вы замедляете впрыск, он увеличивает интервал.

Установка идеального момента впрыска имеет решающее значение для поддержания и повышения производительности вашего двигателя. Дизельное топливо, которое попадает в цилиндр слишком рано или слишком поздно, может вызвать чрезмерную вибрацию или серьезное повреждение компонентов.

Как отрегулировать время впрыска

Способ регулировки момента впрыска топливного насоса также зависит от типа вашего судового двигателя и его возраста. Перед выполнением каких-либо регулировок убедитесь, что трос холодного пуска вставлен, а ремень привода распределительного вала имеет надлежащее натяжение.

Вот некоторые из наиболее распространенных способов увеличения времени:

1. Запрограммируйте ECM

Модуль управления двигателем - это компьютер, который анализирует информацию, чтобы контролировать ходовые качества вашей лодки.Это почти как мозг морского двигателя.

Модуль управления двигателем легче настроить в новых двигателях по сравнению со старыми версиями. Если вы знаете, как программировать ECM, вы на шаг впереди. Но если нет, вы можете положиться на механика, который проберется к EMC и подключит Flash-инструмент, который перепрограммирует компьютерную систему. Для более старых компонентов есть другие части, которые вы можете изменить, чтобы изменить время.

2. Модифицировать топливный насос высокого давления

Один из наиболее простых способов изменить синхронизацию - отрегулировать топливный насос высокого давления.Все, что вам нужно сделать, это повернуть насос с помощью отвертки и торцевого ключа - стандартных инструментов, которые вы можете найти в своем гараже или ящике для инструментов. Вы должны убедиться, что вы точно измерили настройку времени с помощью таймера или датчика для считывания.

Любое небольшое движение насоса приведет к значительным изменениям времени. Избегайте радикальных корректировок и придерживайтесь незначительных изменений для правильных изменений.

Если вы решили переделать ТНВД, вам потребуется:

1.С помощью торцевого ключа на болте переднего распределительного вала проверните двигатель вручную по часовой стрелке, пока первый цилиндр не окажется в ВМТ.

2. Впускной и выпускной клапаны должны быть закрыты, а отметка ВМТ должна быть совмещена.

3. Установите циферблатный индикатор, сняв заглушку таймера и убедившись, что он показывает предварительный натяг примерно 2,5 миллиметра.

4. Поверните коленчатый вал против часовой стрелки, пока индикатор не остановится, затем обнулите шкалу.

5. Провернуть коленчатый вал по часовой стрелке до ВМТ.

6. Если показания прибора находятся в пределах значений, указанных производителем, вы можете выбрать ускорение или замедление отсчета времени или оставить его как есть.

7. Ослабьте ТНВД, чтобы дизельное топливо быстрее попало в цилиндры, и наоборот для замедления.

8. Установив его в нужное положение, затяните крепежные болты.

9. Проверните судовой двигатель на несколько оборотов и повторите процедуру, чтобы убедиться, что вы правильно отрегулировали.

10.Снимите индикатор.

11. Ут на пробке ГРМ.

12. Запустите двигатель, проверьте на герметичность.

Поскольку совершенствование системы газораспределения впрыска зависит от ваших конкретных запросов и ситуаций, часто лучше полагаться на экспертов по дизельным судовым двигателям. Они укажут вам в правильном направлении, насколько нужно изменить время, чтобы оно соответствовало вашей машине.

3. Заменить распредвал

Вы можете заменить оригинальный распределительный вал двигателя на вал с кулачками другого размера и формы.Это изменение позволяет вносить изменения при срабатывании клапанов и форсунок. Возможно, вам придется работать с опытным механиком или техником, потому что в этот процесс входит приличное количество математических расчетов.

4. Замените прокладки кулачка и толкатели

Один из самых дешевых вариантов - приобрести новые прокладки кулачка и толкатели. Изменение любой из шестерен может привести к аналогичным настройкам, которые вы увидите при замене распределительного вала. Установка более толстых или более тонких прокладок повлияет на выступы кулачка и толкатели при их контакте.Следовательно, компоненты могут влиять на активацию клапанного механизма.

Время впрыска можно проверить, измерив ход насоса форсунки в ВМТ с помощью индикатора часового типа.

Найдите все необходимое в одном месте

Обладая 28-летним опытом работы в отрасли, компания Diesel Pro Power усердно работает, чтобы вы были на переднем крае нашей деятельности. Мы перевозим все детали судовых двигателей и держим их на складе 24/7 для удобной доставки по всему миру.Наши специалисты предоставляют комплексные решения и стремятся упростить весь процесс покупки с помощью эргономичного веб-сайта, который работает быстро и легко.

Просмотрите наш перечень компонентов судовых двигателей или обратитесь к нашей интуитивно понятной команде обслуживания клиентов, позвонив нам по телефону 1-888-433-4735.

Признаки неисправной или неисправной топливной форсунки

Топливные форсунки - это компонент системы управления двигателем, который используется в подавляющем большинстве дорожных транспортных средств. Они являются частью топливной системы автомобиля и действуют как форсунки, распыляющие топливо в двигатель.Они управляются компьютером двигателя и работают путем распыления топлива по определенным схемам и через определенные временные интервалы, что оптимизирует работу двигателя. Они в той или иной форме встречаются на подавляющем большинстве дорожных транспортных средств. Поскольку они являются частью топливной системы, любые проблемы с топливными форсунками могут вызвать всевозможные проблемы с производительностью двигателя, которые иногда даже могут сделать автомобиль непригодным для движения. Обычно неисправная или неисправная топливная форсунка вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме

1.Пропуски зажигания в двигателе и снижение мощности, ускорения и топливной экономичности

Одним из наиболее распространенных симптомов потенциальной проблемы с топливной форсункой являются проблемы с производительностью двигателя. Если какая-либо из топливных форсунок автомобиля неисправна, соотношение воздух-топливо в двигателе будет нарушено, что может привести к проблемам с производительностью. Неисправная топливная форсунка может вызвать пропуски зажигания в автомобиле, потерю мощности и ускорения, снижение топливной экономичности, а в тяжелых случаях может вызвать остановку двигателя или вообще не дать двигателю работать.

2. Запах топлива

Еще один частый симптом потенциальной проблемы с топливной форсункой - запах топлива. Форсунки выдерживают высокое давление, которое со временем может вызвать утечку через сопло или уплотнение, расположенное на конце форсунки. Негерметичная форсунка приведет к попаданию излишка топлива в камеру сгорания двигателя, а негерметичное уплотнение приведет к утечке топлива в основании форсунки. Оба могут влиять на производительность двигателя, в частности на топливную экономичность, и оба обычно производят заметный запах топлива.Любые запахи топлива следует устранять как можно скорее, чтобы предотвратить их превращение в потенциальную угрозу безопасности.

3. Загорается индикатор двигателя.

Еще одним признаком потенциальной проблемы с топливной форсункой является горящая лампа проверки двигателя. Если какая-либо из топливных форсунок засоряется и вызывает пропуски зажигания или возникает проблема с электричеством, компьютер включает световой индикатор Check Engine, чтобы предупредить водителя о проблеме. Индикатор Check Engine также может быть активирован при большом количестве других проблем с управлением двигателем, поэтому настоятельно рекомендуется сканировать компьютер на наличие кодов неисправностей.

Благодаря своей роли форсунок, обеспечивающих работу двигателя, топливные форсунки являются очень важным компонентом общей работы и управляемости автомобиля. Если на вашем автомобиле проявляются какие-либо из вышеперечисленных симптомов или вы подозреваете, что у вашего автомобиля может быть проблема с одной из топливных форсунок, обратитесь к профессиональному специалисту, например, из YourMechanic, для диагностики автомобиля, чтобы определить, есть ли какие-либо из этих проблем. топливные форсунки необходимо заменить.

Диагностика и ремонт пропусков зажигания в двигателе своими руками

Джастин Форт, automedia.com
Сложность: Умеренная
Расчетное время: 180 минут

Пропуски зажигания в двигателе. Это ощущение вы сразу узнаете, но так же быстро блокируете. Двигатель на мгновение спотыкается, а затем снова набирает обороты. Однако, как только обороты стабилизируются, пропуски зажигания в двигателе появляются снова, и вы застреваете с ощущением провала, которое сопровождает все автомобильные проблемы, выходящие за рамки вашей мудрости: «Что-то не так.”

Чувство опускания часто сопровождается либо «Это будет дорого», либо «Почему я / сейчас / здесь?» Все ожидаемо, но разумно? Вместо этого мы рекомендуем: «Как я могу это исправить?»

Пропуски зажигания в двигателе могут быть вызваны целым списком неисправностей, но есть несколько подозрений, которые возникают чаще, чем другие. Основные злодеи просты - искра или топливо - обычно проявляются в свечах зажигания, проводах свечей, катушке (ах) или системе подачи топлива. Существуют и другие более серьезные причины: проблемы с компьютером или проводкой, поломка вращающейся массы (поршней, шатунов, подшипников кривошипа), клапаны и головки могут выйти из строя или деформироваться, проблемы с охлаждением могут привести к перегреву, и любое количество прокладок могло вытолкнуть.Большинство из них случаются редко, и, что важно, большая часть пугающих вещей, вероятно, была вызвана тем, что вы не смогли решить более простые проблемы с зажиганием или впрыском.

Пропуски зажигания в двигателе: соберите обычных подозреваемых
Примите во внимание обстоятельства: грузовик Toyota 14-летнего возраста, 175 000 миль из 75 процентов использования автострады, много времени, проведенного вне дороги за последние 25 000. Это означает, что многие механические устройства используются усиленно и демонстрируют свой возраст. Да, это наша вина: детали, которые изнашивались по графику, скорее всего, сделают это раньше, чем хотелось бы позже.Это ожидаемая волна технического обслуживания, которая приходит с новыми владельцами подержанных автомобилей. Не ленитесь - просто будьте на шаг впереди всех.

Хотя наш промах был непоследовательным, были некоторые примечательные детали (всегда отслеживайте детали для диагностики двигателя). Промах наступил, когда грузовик ехал на постоянной скорости (как при езде по автостраде). Этого не происходило, когда грузовик был холодным, но появлялся, когда он прогревался. Этот пропуск зажигания в двигателе происходил не только под нагрузкой: он мог проявляться как на холостом ходу, так и при разгоне.Конечно, пропуск зажигания при разгоне означал, что Toyota V6 стала еще медленнее.

Разумный метод - собрать доступные сведения о пропуске зажигания в двигателе, сосредоточиться на действиях, необходимых для устранения подозреваемых, и позволить процессу указать вам его причину. Назовите это научным методом, но с некоторыми разумными шагами. Что касается знаний, если ваш автомобиль или грузовик управляется компьютером, лучше всего начать с подключения. Считыватель кода, доступный в магазинах запчастей, позволит вам подключиться к блоку управления двигателем (ЭБУ) и получить диалоговое окно о том, что случилось, что не так и где это происходит.ЭБУ не всегда может сказать вам, какая конкретная деталь сломана, но в случае с нашим грузовиком он хранил данные, указывающие на пропуск зажигания в двигателе в цилиндре №4. Хорошо, шесть цилиндров потенциальных проблем только что сузились до одного.

Если бы мы не управлялись компьютером, изучение свечей зажигания помогло бы сосредоточиться на возможных источниках пропусков зажигания. Прочитать пробки несложно: при небольшом внимании и хорошем руководстве, таком, как те, что есть в руководствах Чилтона и Хейна, свечи четко укажут, где проблемы, расстроены ли цилиндры, постные или толстые .

Однако, прежде чем начать, обязательно соблюдайте все протоколы безопасности при техническом обслуживании автомобиля, используя защитные очки, перчатки и все остальное, что необходимо.

Диагностика и расследование: зажигание
Выберите свой план атаки - от дешевого к дорогому, от простого к сложному - и придерживайтесь его. Это дешево и легко начать с элементов розжига, поэтому мы перешли к свечам зажигания. Поскольку P0304 повторился, вилка №4 вышла первой. Он читал бедную смесь (серо-коричневый, неплохой, но имеет тенденцию к высокой температуре и недостатку топлива), что указывает на проблему с топливом, а не на проблему искры.

Ремонт и замена (R и R) топливных форсунок - это более масштабный проект, чем свечи, поэтому мы придерживались плана и хранили знания на тот случай, если ремонт системы зажигания не поможет исправить ситуацию. Другие свечи были заменены примерно на 20 000 миль раньше и выглядели почти идеально. Все были в хорошей форме, если не считать худощавого чтения на № 4. Мы очистили их и поменяли заглушку на Отверстие №4 на №2. Если проблема была в свече зажигания, пропуски зажигания переместились бы в №2. Это не так. P0304 вернулся.

Заглушка читается: пепельно-коричневый с оттенком зеленого - хорошая смесь на двигателе последней модели. Прикосновение серости от горячего, тяжелого бега вверх и вниз по Черной горе. Белые пятна, плохой газ?

Вилки хорошие, провода вилки нет? Прирожденная датировка для проводов вилок легко найти на продукции Toyota - она ​​нанесена на провод. Те, что были на этом грузовике, были такими же старыми, как сам грузовик, и, вероятно, оригинальными, поэтому, несмотря на то, что они были в порядке и выглядели хорошо - хотя и пыльно - на 175 000 миль, было нетрудно оправдать новый набор.С новым комплектом проводов P0304 сразу вернулся, так что это не было проблемой с проводом. С другой стороны, теперь у нас есть то, что выглядит неплохим резервным комплектом, и новый комплект для двигателя, который должен стоить не менее 100000 рублей (это Toyota, поэтому мы вам сообщим).

Есть несколько простых способов проверить провода вилки. Исследуйте их в темноте при работающем двигателе и следите за прыгающими искрами. Затем опрыскайте провода водой и посмотрите, не возникнет ли искр (в такой же темной среде). Вы можете снять проволоку и аккуратно согнуть ее, чтобы проверить, не треснет ли резиновая оболочка.Все это указывает на неисправность проводов (и не волнуйтесь, вы ищете небольшие искры).

Тест на изгиб: даже при пробеге 175 000 миль провода вилки OEM изгибаются без трещин. Качественный OEM-продукт прямо здесь.

После снятия ответственности с искрометателей и искрогонщиков по коду P0304 мы перешли к искрогенераторам. На этой Toyota три блока катушек подключены к цилиндрам №1, №3 и №5, и каждый питает свечу там и на противоположной стороне двигателя, в №2, №4 и №6.Система называется отработанной искрой: катушка выстреливает две искры одновременно, а свеча зажигается дважды за цикл сгорания - один раз для зажигания цилиндра и еще раз для удаления остатков в такте выпуска. В других автомобилях можно использовать одиночную катушку зажигания через распределитель или одну катушку на каждом цилиндре, но ваша работа такая же. Найдите проблему и решите ее.

Мы проверили вилку и провод, так что теперь по катушке. Используя мультиметр, вы можете проверить номинальное сопротивление как первичных, так и вторичных выводов на катушке отработанной искры, и все те, что на этом грузовике, хорошо протестированы (между 0.67 и 1,05 Ом на первичной обмотке, от 9300 до 16000 Ом на вторичной). Проконсультируйтесь с вашим руководством по ремонту или заводским руководством по обслуживанию (FSM), чтобы узнать все параметры испытаний. При отсутствии признаков неисправности катушки возврат к методологии обмена (разумный метод) заставил нас переключить катушки №1 и №3, но промах на №4 остался.

Одна из трех катушек отработанной искры на Toyota V6. Обычно они не выходят из строя до 200 000 с лишним миль, поэтому ожидайте, что они будут грязными и нетронутыми.

Если у вас его нет, убедитесь сами, почему мультиметр называется «Ten Buck-O-Meter».”

Поскольку P0304 продолжается, несмотря на проверки вилки, провода и катушки, мы сделали простые исправления. Перейдем к следующему подозреваемому, обозначенному свечами (постное чтение на № 4), поведением пропусков зажигания (прерывистым, связанным с нагревом и возникающим при постоянных оборотах) и устранением других подозреваемых: топливо. Хотя проблема с форсункой была предложена ранее, лучше всего было исключить детали зажигания, прежде чем переходить к набору форсунок, для доступа к которым требовались некоторые настоящие гаечные ключи.

Форсунки
Независимо от того, какое у вас питание, тянуть топливные форсунки - это непростая задача.Если не считать прямых четырех или шести с топливными форсунками, свисающими сбоку от головки (и даже тогда, вероятно, задушенными проводами, обшивкой и скобами), вытащить топливные форсунки не так быстро. Большое количество некоррозионного пенетранта поможет отсоединить шланги и прокладки, особенно известные сложные уплотнительные кольца форсунок (попробуйте Liquid Wrench ® ). Имейте несколько запасных уплотнительных колец. Топливные рейки обычно удерживают форсунку на месте, поэтому будьте осторожны, когда пришло время снимать рейку, чтобы не повредить форсунки или уплотнительные кольца.Некоторые прокладки коллектора металлические, как в этом Toyota V6, и их можно использовать повторно, если вы будете осторожны (и они не были приготовлены). Ожидайте замены прокладок в большинстве случаев.

На этом снимке топливная форсунка расположена под направляющей, при этом направляющая аккуратно удерживает ее в отверстии для форсунки. Вы должны быть такими же нежными.

Сопротивление топливной форсунки также можно проверить с помощью мультиметра. На этом двигателе Toyota серые форсунки (часто обозначаемые цветом) должны испытывать сопротивление от 12 до 16 Ом.Стрелок Hole 4 показал 0,018 Ом: это явный признак того, что в этом курятнике была лиса. Неисправная топливная форсунка была такой же грязной и слизистой, как и другие форсунки, поэтому потребовался мультиметр, чтобы увидеть, что это такое. Говоря о грязи, бутылка очистителя топливных форсунок может спасти вас от этой работы, если форсунки просто забиты, а не механически поджариваются.

Мы решили принять «разумную» часть этого проекта и не менять местами две форсунки, чтобы проверить, все ли в порядке.Учитывая все пальцы, указывающие на четвертую топливную форсунку, время, затрачиваемое на правую и правую форсунки, было слишком большим. Замена двух форсунок, затем повторная сборка и замена коллектора, шлангов, кронштейнов и болтов только для того, чтобы увидеть, что, скорее всего, было плохой форсункой №4, смещающей пропуск зажигания на №2, было большой тратой времени. В любом случае, расплатой за неудачную игру с заменой №4 можно было бы сделать только все, что нужно, так что риск, на который стоит пойти.

Мы установили инжектор №4, работающий на обедненной смеси, с плохим сопротивлением, с показателем P0304, с использованным инжектором, полученным на местной утилизационной площадке Toyota (которая проверяла сопротивление 14 Ом - принесите свое испытательное оборудование на свалку).

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
