Система улавливания паров топлива двигателя УМЗ-4216 совместно с антитоксичной системой и с комплексной микропроцессорной системой управления двигателем обеспечивает соответствие автомобиля экологическим стандартам по выбросу вредных веществ в атмосферу.
Система улавливания паров топлива двигателя УМЗ-4216 на автомобилях Газель и Соболь, устройство, принцип работы, неисправности, обслуживание.
Система улавливания паров топлива двигателя УМЗ-4216 на автомобилях Газель и Соболь состоит из адсорбера, клапана продувки адсорбера, клапана давления, гравитационного клапана, стальных паропроводов и шлангов.
Адсорбер 22171-1164010 или аналогичный.
Адсорбер представляет собой резервуар с адсорбентом (активированным углем), который задерживает топливные испарения и предотвращает попадание паров бензина из топливного бака автомобиля в атмосферу.
Клапан продувки адсорбера 21103-1164200-02 или аналогичный.
Клапан продувки адсорбера служит для продувки адсорбента и удаления из адсорбера в двигатель топливных испарений путем направления паров бензина во впускной тракт двигателя во время его работы. При условии исключения существенного отклонения состава топливо-воздушной смеси от расчетного значения.
Клапан давления 21214-1164080 или аналогичный.
Предохранительный клапан давления регулирует поступление паров топлива из топливного бака в адсорбер и поддерживает небольшое избыточное давление паров топлива в топливном баке.
Гравитационный клапан.
Гравитационный клапан предотвращает вытекание топлива из топливного бака в случае переворота автомобиля на 90-180 градусов.
Принцип работы системы улавливания паров топлива двигателя УМЗ-4216.
При неработающем двигателе выходной штуцер адсорбера перекрыт электромагнитным клапаном. После запуска двигателя электронный блок управления начинает подавать управляющий сигнал с изменяемой частотой импульса на клапан продувки адсорбера.
Клапан открывается и происходит продувка и регенерация адсорбента воздухом поступающим в систему под действием разрежения. Скопившиеся в адсорбере пары бензина поступают во впускной ресивер двигателя и затем сгорают в цилиндрах.
Неисправности системы улавливания паров топлива двигателя УМЗ-4216, появления запаха бензина из моторного отсека автомобиля.
В случае появления стойкого запаха бензина из моторного отсека автомобиля необходимо незамедлительно проверить состояние всех узлов и деталей системы улавливания паров топлива. Появление запаха бензина может быть вызвано нарушением герметичности или переполнением адсорбера. Неисправностью электромагнитного клапана продувки, повреждением подводящих паропроводов, их засорением или пережатием.
Последствия неисправности системы улавливания паров топлива двигателя УМЗ-4216.
Неисправности системы улавливания паров топлива влекут за собой нестабильность работы двигателя на холостом ходу, вплоть до его остановки, повышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.
Проверка исправности электромагнитного клапана продувки адсорбера.
Проверка исправности электромагнитного клапана продувки адсорбера производится при работающем на холостом ходу двигателе. На слух или путем прикладывания к нему пальцев. При изменении частоты вращения коленчатого вала двигателя, внутри корпуса клапана должны происходить хорошо слышимые и ощутимые, изменяющиеся по частоте щелчки. Это работает механизма клапана. Если такого не происходит, то возможно нарушены электрические цепи управления и питания клапана. Или клапан продувки адсорбера не исправен и требует замены на новый.
Обслуживание системы улавливания паров топлива двигателя УМЗ-4216.
В процессе повседневной эксплуатации система улавливания паров топлива двигателя УМЗ-4216 в обслуживании не нуждается. В случае необходимости негерметичность паропроводов системы устраняется подтяжкой соединений и заменой трубок и шлангов. Ослабление крепления адсорбера устраняется подтяжкой хомута.
Элементы системы улавливания паров топлива : адсорбер, клапан продувки адсорбера, клапан давления, гравитационный клапан и трубки паропровода относятся к неремонтируемым изделиям и при поломках подлежат замене на новые.
Ресурс адсорбера до его замены в составе автомобиля составляет не менее 80 000 километров пробега.
Статьи о классических внедорожниках УАЗ, ГАЗ, автомобили повышенной проходимости, SUV, кроссоверы, вездеходы, эксплуатация, ремонт, запчасти
Система улавливания паров бензина, адсорбер устройство работа
Перейти к содержаниюДатчики Диагностика Оборудование Устройства
Система улавливания паров бензина устройство.

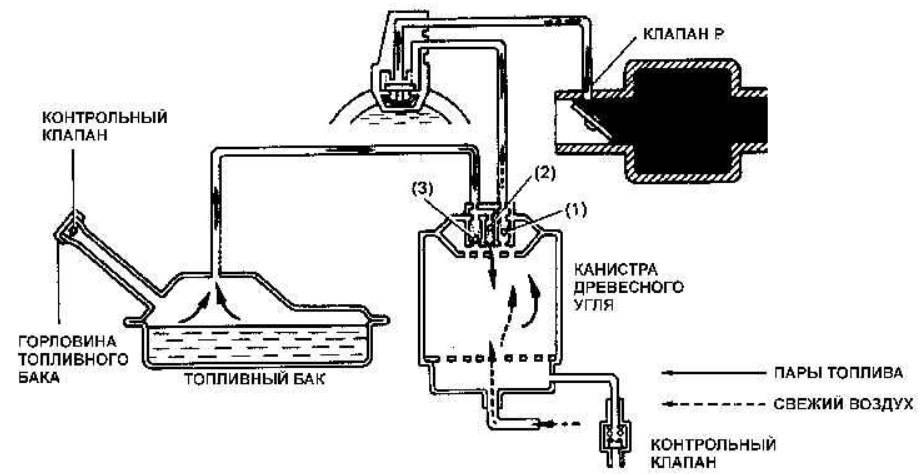

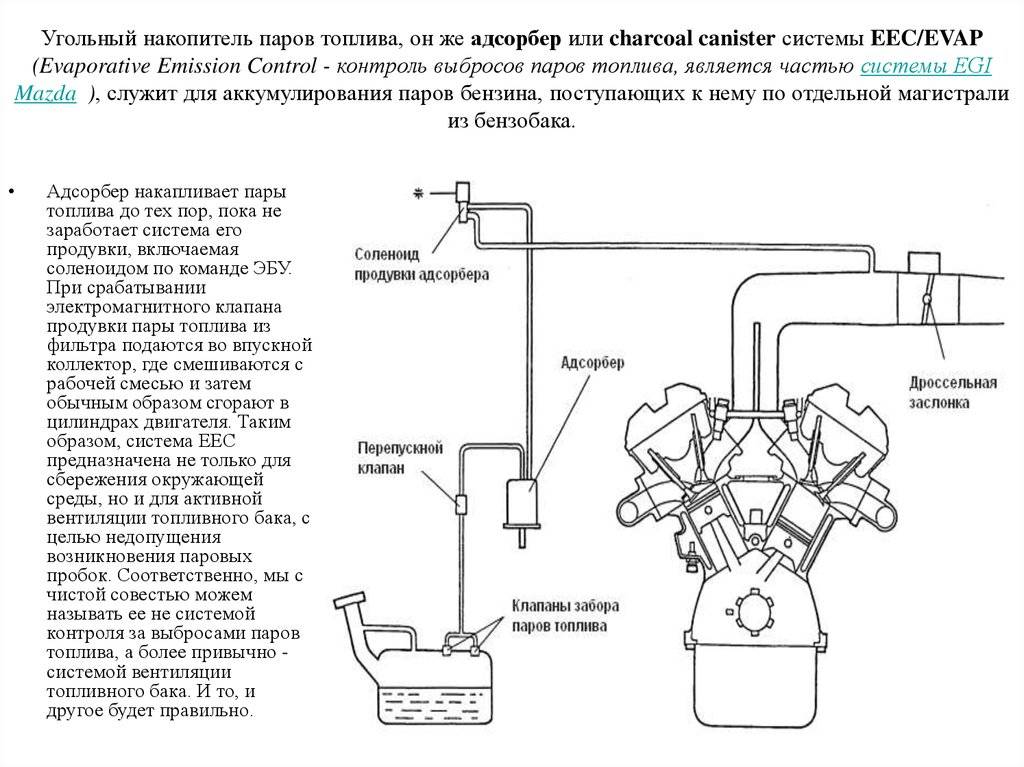

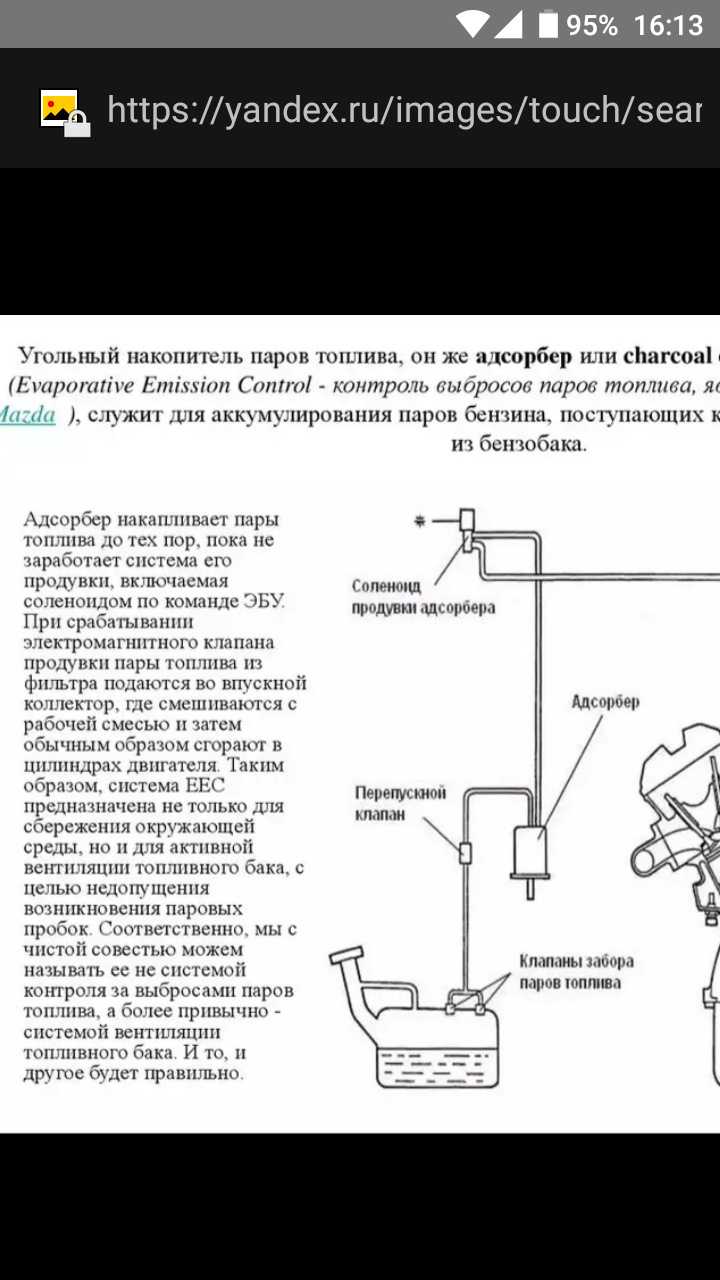

При эксплуатации автомобиля в его топливном баке скапливаются пары бензина. Для предотвращения попадания паров в атмосферу применяется система улавливания паров бензина. Основным элементом этой системы является адсорбирующий фильтр (адсорбер). Кроме того в систему входят сепаратор, аварийный блокировочный (гравитационный) клапан, предохранительный клапан и двухходовой клапан бензобака. Сепаратор служит для отделения паров от бензина и предотвращает попадание топлива в адсорбер при полностью заправленном баке и возможном расширении топлива.
Для предотвращения вытекания топлива при опрокидывании автомобиля система улавливания паров бензина оборудована аварийным блокировочным клапаном. При отклонении этого клапана от вертикали на величину больше 90 гр., происходит его закрытие.
При длительной работе двигателя на холостых оборотах в баке и системе улавливания паров появляется большое разряжение. Это может привести к деформации бака и элементов системы. Для предотвращения этого служит предохранительный клапан, который в этом случае сообщает систему с атмосферой, для выравнивания давлений.
Двухходовой клапан служит для соединения и отсоединения топливного бака от адсорбера при различных режимах работы системы.

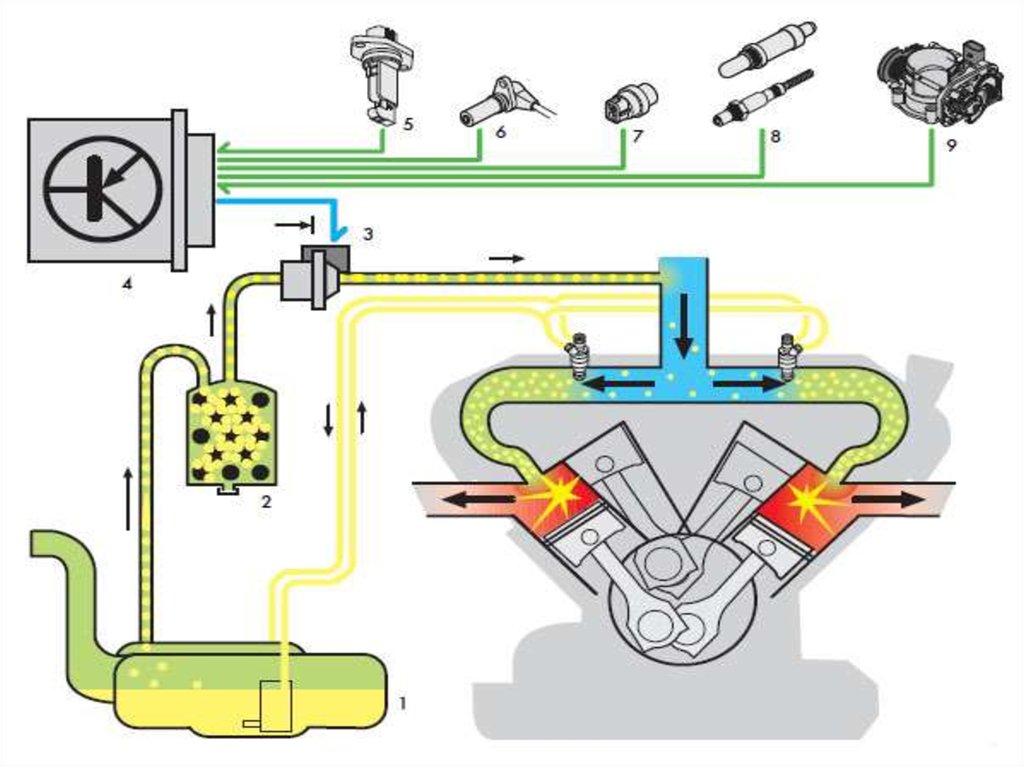

Система улавливания паров бензина принцип действия.
Двигатель заглушен.
Когда двигатель автомобиля заглушен, в топливном баке создаётся давление за счёт испарения топлива. Пары топлива попадают в сепаратор. Туда же может попасть топливо под воздействием давления при полностью заправленном баке.
Если бензин из за излишнего давления попадёт в трубопровод двухходового клапана, то сработает блокировочный и предохранительный клапаны. В этом случае происходит аварийный сброс давления наружу.
Сепаратор служит для отделения паров от бензина. Под воздействием давления открывается двухходовой клапан и пары по трубопроводу попадают в адсорбер, где происходит их поглощение активированным углём.
Работа после пуска двигателя.
После пуска и работы двигателя на холостом ходу, за счёт расхода топлива и снижения его объёма происходит снижение давления в бензобаке и перекрытие двухходового клапана. Это приводит к разобщению адсорбера и бензобака. В дальнейшем при продолжительной работе двигателя на холостом ходу в баке создаётся ещё большее разряжение и под воздействием давления паров из адсорбера двухходовой клапан открывается и производится частичная продувка адсорбера, то есть часть паров возвращаются в бак.
Когда скорость автомобиля будет выше 20 км/ч, температура двигателя не ниже 80 гр.
С, расчёт подачи топлива в цилиндры будет осуществляться по замкнутому циклу, то есть с участием показаний датчика кислорода и двигатель будет работать не на холостых оборотах (дроссельная заслонка открыта более чем на 2%) начнётся процесс продувки адсорбера. При этом контроллер кратковременно начнёт подавать питание на клапан продувки адсорбера.
Частота импульсов зависит от режима работы двигателя и находится в пределах 16 Гц. При срабатывании клапана продувки происходит сообщение фильтрующего элемента адсорбера с атмосферой, откуда поступает наружный воздух, и впускным коллектором, куда попадают пары бензина выветриваемые из фильтрующего элемента. При снижении скорости автомобиля ниже 2 км/ч или открытие дроссельной заслонки больше чем на 98%, контроллер прекращает подачу питания на клапан продувки адсорбера.
