Принцип работы электропривода багажника: Электропривод двери багажника — устройство и принцип работы

Электропривод багажника VW Touareg 3 2018+ smartlift TRG 18 (комплект для

Электропривод багажника (5 двери) для автомобилей VW Touareg 3 с 2018 года по 2020 год выпуска. Это полноценный комплект для установки автоматической системы открывания и закрывания багажника для Фольксваген Туарег.

Больше фото в Instagram

Многие сталкивались с похожей ситуацией?
Вы сделали много покупок, выходя из торгового центра, обе руки заняты. Помощника нет, открывать багажник руками придется самостоятельно.		Выходя из магазина, Вы крепко держите своего ребенка за руку, а в другой руке покупки. Вокруг суета мегаполиса, едут машины и полно людей. В этом случае посадка в автомобиль может доставить определенные неудобства.
Открывая багажник, сложно дотянутся чтобы потом его закрыть. С такой ситуацией могут столкнутся  люди с невысоким ростом. В штатном механизме механического привода багажника нет возможности регулировки высоты открывания.
Что представляет собой электропривод багажника? Электрический подъемник открывания багажника это интеллектуальное электромеханическое устройство для модернизации автомобиля. Система позволяет водителю с помощью пульта дистанционного управления управлять процессом открывания и закрывания багажника. Кроме того система оснащена функцией защиты от защемления (не позволит прищемить пальцы). Так же присутствует функция памяти высоты открытия багажника (широкий диапазон настроек угла открывания). Звуковая индикация процесса открывания и закрывания. Программируется на работу со штатным брелком. Этот дружественный, удобный и умный помощник сделает Ваш автомобиль лучше.

При установке электропривода багажника Вы сможете дистанционно открывать и закрывать багажник.

Предусмотрено три способа открытия багажника (5 двери):

• кнопкой на штатном брелоке ключе
• кнопкой расположенной в салоне рядом с водителем
• штатной кнопкой установленной снаружи багажной двери

Три способа закрытия багажника (5 двери):

• кнопкой на штатном брелоке ключе
• кнопкой расположенной в салоне рядом с водителем
• дополнительной кнопкой из комплекта установленной внутри багажной двери

В комплект для установки входят:

2 электрических подъемника, электрическая тяга петли замка для плавной работы электропривода, CAN модуль для подключения к цифровой сети автомобиля, кнопка управления для установки внутри двери багажника для закрытия, кнопка управления для установки в салоне автомобиля (работает совместно с штатной кнопкой открытия багажника установленной на водительской двери). Кнопку из комплекта в салон можно не устанавливать, функционал штатной кнопки на водительской двери расширятся, при нажатии можно, как открыть, так и закрыть багажник. В комплекте присутствуют также все провода и арматура для установки.

В PlayAuto Вы сможете купить с установкой электропривод багажника Фольксваген Туарег в Москве. Предлагаем воспользоваться услугой предоставляемой нашим установочным центром:

 установить подъемник задней двери Фольксваген Туарег в Митино, установить электропривод багажника Touareg в Долгопрудный.

Комплект электропривода 5 двери Volkswagen Touareg указан на фотографиях, в него входит:

• Блок управления
• Электроприводы правый/левый
• Основной жгут проводов
• CAN адаптер
• Жгут проводов крышки багажника
• Провод для кнопки открывания багажника
• Кнопка для установки на дверь багажника
• Кнопка для установки в салон
• Болты крепления блока управления
• Предохранитель
• Инструкция
• Предупреждающие наклейки



• Марка авто Volkswagen
• Модель авто Touareg 3 (2018- 2022)

Электропривод крышки багажника срабатывает в любую погоду | 🚘Авто Новости Онлайн

Владельцы автомобилей привыкли к постоянному комфорту и простоте использования устройств “железного коня”. Действительно, очень удобно, когда приборы срабатывают по нажатию одной кнопки, без каких-либо дальнейших усилий. Пример такого устройства – электропривод, приводящий в движение крышку багажника.

Содержание

• 1 Роскошь или необходимость?
• 2 Устройство электропривода – разбираемся в деталях

• 3 Особенности выбора – о чем нужно знать водителю?
• 4 Установка электропривода – запоминаем и воспроизводим!

Роскошь или необходимость?

Автоматическое открытие багажника автомобиля – функция, к которой большинство автолюбителей, пересевших на новые авто, только начинают привыкать. При нажатии на кнопку в салоне автомобиля срабатывает электропривод, который приводит в действие замок, в результате чего крышка багажника открывается.

Казалось бы, мелочь, но в холодное время года электропривод существенно упрощает жизнь владельцам авто. В моделях с обычным механическим замком многие часто сталкивались с проблемой, когда после мойки автомобиля замок замерзает, и его невозможно открыть. Кто-то поливает замок кипятком, кто-то просто греет ключ, одним словом, каждый изобретает, что может. C электроприводом этого не случится.

Электропривод совместим со стандартным замком, и вы можете пользоваться одновременно двумя способами при открытии крышки багажника, повышая взломостойкость. Устройство установлено, в основном, на автомобилях импортного производства. В сборке отечественных автомобилей электропривод в багажнике появился совсем недавно. Владельцы автомобилей, которые лишены этого удобства, могут с легкостью установить такой механизм.

Устройство электропривода – разбираемся в деталях

Электропривод багажника представляет собой механизм, состоящий всего из нескольких деталей: электрический мотор, два 4-контактных реле, толкающий шток, предохранитель и кнопка. Есть два вида привода, которые приводят шток в действие для открытия. Более известный – механизм с электрическим мотором, он более практичный и выносливый. Менее распространен привод на магнитных пластинах.

Устройство такого привода крайне сложно, и проблем в его использовании возникает также много. Принцип его работы – взаимодействие реле с магнитными пластинами. При подаче электрического питания реле оттягивает шток, в этот момент и происходит открытие крышки багажника. На автомобили ВАЗ старых моделей выпуска не рекомендуется устанавливать такое устройство, потому как оно не практично в использовании. Модернизация, которую нужно произвести с замком багажника, очень непростая и в некоторых случаях не рациональна, так как требует существенных перемен в самом корпусе авто.

К подбору электрического замка крышки багажника стоит отнестись серьезно. Не нужно покупать дешевые китайские замки, которые так распространены на нашем рынке. Такой электропривод не прослужит вам долго, да и в процессе эксплуатации возможно неправильное срабатывание. Лучше всего выбрать электрический замок отечественного или импортного производителя. К слову, установка такого устройства повышает и стоимость автомобиля в целом, что немаловажно, если вы намерены продать авто в будущем.

Особенности выбора – о чем нужно знать водителю?

При покупке замка стоит учитывать, как именно он будет управляться. Если он будет служить только для открывания с помощью кнопки из салона, тогда подойдет стандартный – его установку достаточно просто сделать самому. Для того, чтобы электрический замок срабатывал с пульта сигнализации, нужен более сложный электрический механизм, доверить подключение которого стоит только опытному электрику.

На отечественном рынке продается несколько моделей электрических замков. По своему типу они бывают стандартные с боковыми креплениями и усиленные (немного дороже) – они выполнены более качественно, и надежнее в использовании. При покупке электропривода крышки лучше всего выбрать комплект с инерционным механизмом. Такой механизм не позволяет двигателю испытывать постоянную нагрузку – если его шток во что-то упирается, он отключается.

Принцип работы инерционного механизма заключается в том, что такой механизм при нажатии на кнопку сначала раскручивается, увеличивая свое тяговое усилие, и передает его дальше на толкающий шток. Привод с обычным типом двигателя в это время продолжает работать дальше, находясь под нагрузкой – от перегрева он может быстро выйти из строя.

Установка электропривода – запоминаем и воспроизводим!

Для установки электропривода багажника вам также понадобятся крепления для предохранителя, клеммы, электрические провода с сечением 1 мм, изолента и набор инструментов. Приготовьте все эти материалы заранее, чтобы в процессе установки не отвлекаться. Для начала снимите пластиковую накладку багажника, делать это нужно аккуратно, чтобы не повредить её. Крепится она на нескольких болтах и пластиковых защелках. Далее снимите ваш замок, в нем нужно подогнуть один зуб, чтобы при открытии он срабатывал с одного щелчка.

Некоторые автомагазины при продаже электропривода рекомендуют также купить замок, который не нужно дорабатывать – такое предложение вполне обоснованно и сэкономит вам массу времени. После проведения манипуляций с замком приступите к прокладке проводки. Перед выполнением работ с проводкой необходимо снять клеммы с аккумулятора автомобиля.

Возьмите питание от прикуривателя автомобиля, так как этот элемент электроники меньше всего задействован и не потребляет много нагрузки.

Для этого разберите центральную шахту. На промежутке от прикуривателя до кнопки электропривода установите защитный предохранитель. Делать это нужно в удобном месте – в случае выхода из строя его будет просто заменить. Кнопку открытия багажника можете установить там, где вам больше нравится. Далее по схеме, которая идет в комплекте с электроприводом, при помощи электрических колодок сделайте обвязку питания. Прокладку и монтаж проводки для электрического замка лучше всего делать по порогам автомобиля. Длина кабеля, который вам понадобится, составляет 3,5 метра, лишнее отрежете.

После этого можно приступить к завершающему этапу по монтированию механизма электропривода крышки багажника. Существует несколько способов установки привода, нам лучше всего подойдет вариант, в котором не нужно сверлить дополнительные дырки в креплении багажника. Если в вашем случае нужно сделать несколько дырок, тогда выберите более удобное место.

Возьмите монтажную планку и прикрутите её в хорошо доступном месте и поместите на неё привод. Монтаж планки с приводом нужно делать, учитывая длину штока механизма.

Лучше всего делать установку параллельно основной тяге замка. Далее откусите лишний кусок штока, предварительно поставив его в начальное положение на электроприводе.

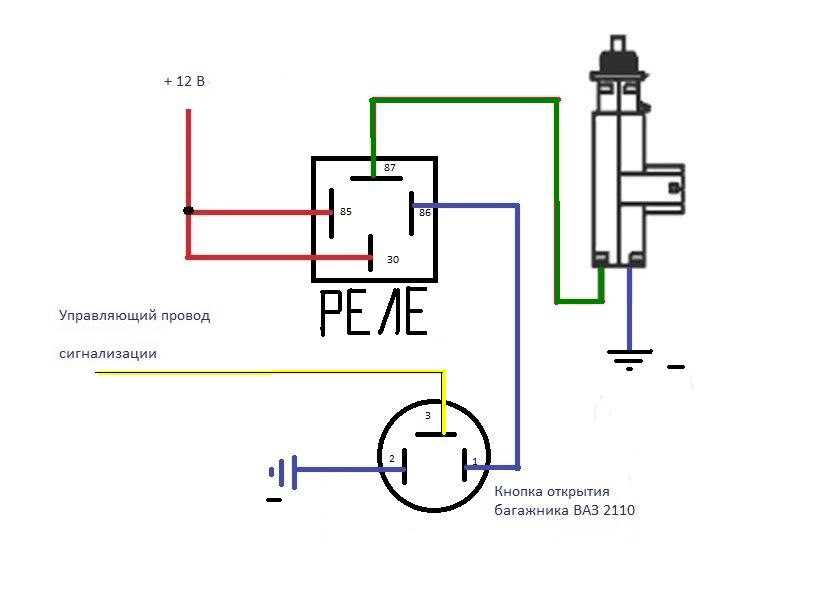

После этого приступайте к подключению проводов к электроприводу. Особенно важно на данном этапе соблюдать полярность электропитания. Для этого соедините провода, согласно инструкции по схеме. При неправильном подключении двигатель механизма будет работать в обратном направлении, и ваш замок не будет открываться. Перед замком электропривода также установите предохранитель, это обезопасит вас от  поломки механизма. Все электрические соединения проводки тщательно перемотайте изоляционной лентой или же используйте специальную термоусадку.

После этого наденьте клеммы на аккумулятор и проверьте работоспособность вашего механизма в целом. Бывают случаи, когда нужно более точно выставить механизм электропривода, для этого отрегулируйте его шток. Если все нормально, и крышка вашего багажника открывается и закрывается, то сделайте монтаж проводки до конца. При обратном монтаже пластмассовой крышки багажника, если есть возможность, наклейте на нее обесшумку, это избавит вас от шума, возникающего при работе электропривода багажника.

Источник

Как работает интеллектуальная задняя дверь без помощи рук?

Перейти к основному содержанию

Power Hands Free Smart Задняя дверь с автоматическим открытием Флоренс Тан

Флоренс Тан

Автомобильное беспроводное зарядное устройство ★ Поставщик системы электрического подъема двери багажника ★ Плавное закрывание двери автомобиля ★ Разработчик бизнеса

Опубликовано 30 марта 2018 г.

+ Подписаться

Поговорим о принципе работы умной двери багажника с электроприводом. Во-первых, вес багажника у автомобилей и внедорожников разный, поэтому есть две категории: двухполюсные и однополюсные. Двигатель, замедлитель, несущая пружина, трансмиссионная проволока, амортизаторы и другие основные компоненты хорошего качества должны быть импортированы из-за границы или произведены поставщиком с предварительно установленной квалификацией для производства автомобилей. Чтобы убедиться, что материал компонентов, технология производства и контроль качества соответствуют требованиям предварительно установленного автомобиля

Наиболее важной частью умной двери багажного отделения с электроприводом является демпфер. Демпфер может эффективно предотвратить выход из-под контроля задней двери с электроприводом, потому что явление выхода из-под контроля вызвано ослаблением несущей пружины или чрезмерной несущей силой во время движения, и демпфер может компенсировать или противодействовать эффекту пружины. сила. Это сделает заднюю дверь с электроприводом более надежной и безопасной. Демпфер играет важную роль во всем электрическом устройстве задней двери.

Принцип работы электропривода задней двери:

Работа гидравлического штока в основном зависит от давления масла, зазора между корпусом толкателя и отверстием седла, зазора между штоком клапана и отверстием седла и обратного клапана в толкатель. Когда гидротолкатель начинает работать, в нем нет давления масла и плунжер толкателя находится внизу. Если зазор между толкателем и клапаном большой, клапан будет издавать ненормальный звук. При работе двигателя под давлением масла полость плунжера заполняется маслом и затем плунжер опускается. Эффективный ход толкателя увеличивается, а зазор клапана уменьшается. Когда сила сжатой пружины клапана не может быть создана, а зазор между толкателем и клапаном наименьший, толкатель больше не будет двигаться. В то же время из-за функции обратного клапана давление масла в плунжерной камере не может быть быстро сброшено. Плунжер остается на месте и сохраняет свою первоначальную длину, толкая открытие клапана.

Электрический принцип блокировки задней двери:

Принцип блокировки заключается в том, что ЭБУ контролирует скорость двигателя. Когда дверь багажного отделения сталкивается с препятствиями, скорость двигателя падает ниже установленного предела. В то же время потребление тока двигателем увеличивается, и подача питания на двигатель реверсируется, так что ствол будет двигаться в противоположном направлении. Базовая конструкция двери багажного отделения с электроприводом — это две шпильки. Приводной стержень состоит из внутренней трубы и внешней трубы. Двигатель и редуктор во внутренней трубе приводят в движение шпиндель с резьбой. Резьбовой шпиндель перемещается по накидной гайке, закрепленной на внутренней стороне наружной трубы. Что касается работы электрической стойки, электрический шпиндель внутри стойки приводит в действие пружину ствола. Квалифицированные электрические двери багажника должны иметь функцию интеллектуального обнаружения препятствий и экстренного торможения. Когда задняя дверь сталкивается с препятствием, ее можно автоматически убрать, чтобы предотвратить перегорание двигателя и случайное защемление или повреждение автомобиля.

• Мягкое закрытие автомобильной двери 2019 года!

  11 июля 2019 г.

• 3 причины, почему вы выбираете устройство плавного закрывания автомобильных дверей ARS.

  15 февраля 2019 г.

• 3 главных фактора воздействия на дверь багажного отделения с электроприводом без помощи рук

  18 декабря 2018 г.



• Жизнь электрической задней двери VS Укус Китая

  20 апр. 2018 г.

• Профессиональный анализ задней двери с электроприводом, чтобы лучше понять рыночные условия

  14 апр. 2018 г.

• Профиль — KaiMiao Group Co., Ltd.

  9 апр. 2018 г.

• Блокировка электрического всасывания и общие проблемы

  4 апр.

  2018 г.

• Двойной полюс (стержень) / одиночный полюс (стержень), чем они отличаются?

  2 апр. 2018 г.

• Smart Electric Tailgate Lift, Каковы перспективы развития?

  28 марта 2018 г.

Узнайте о багажнике с электроприводом



Задняя дверь с электроприводом также известна как багажник с электроприводом. Это означает, что багажник открывается или закрывается электрически или дистанционно. Если вы хотите открыть багажник, просто нажмите кнопку в машине или ключ дистанционного управления, и багажник откроется сам по себе, если вы хотите закрыть багажник, просто нажмите кнопку закрытия в багажнике или кнопку закрытия в автомобиле или дистанционным ключом багажник закроется сам.

Базовая конструкция двери багажного отделения с электроприводом

Базовая конструкция двери багажного отделения с электроприводом состоит из двух приводных стержней. Приводной стержень состоит из внутренней трубы и внешней трубы через привод шпинделя, где двигатель и шестерни во внутренней трубе приводят в движение шпиндель с резьбой, который перемещается по резьбовой гайке, закрепленной внутри внешней трубы. В задней двери с электроприводом используется электрический шпиндель, расположенный в двигателе внутри задней двери, для открывания и закрывания крышки багажника. Пружина также помогает открывать крышку.

Как пользоваться задней дверью с электроприводом

1. Устройство открывания задней двери автомобиля открывается и закрывается. Дверь багажника открывается и закрывается нажатием клавиши двери багажника на приборной панели автомобиля или на двери багажника. См. рисунок ниже, 1 — ключ от двери багажника;
2. Открытие и закрытие индукционного типа. Рука или любой предмет, помещенный в соответствующую индукционную зону задней двери, может автоматически открыть заднюю дверь, что подходит для слишком большого количества предметов в руке, когда неудобно использовать ручной или электронный ключ от машины.
3. Ключ для приборной панели багажника

1. Интеллектуальная функция защиты от защемления

При закрытии задней двери с помощью датчика обнаружения препятствий, электрического открытия или закрытия задней двери в процессе столкновения с препятствиями дверь будет двигаться в противоположном направлении, эффективно предотвращая защемление детей или повреждение транспортное средство.

2. Ручное открывание

Водитель может открывать и закрывать дверь багажного отделения, нажимая ключ открытия двери багажника автомобиля, дистанционный ключ от автомобиля или используя индукционную операцию рукой или любым предметом в соответствующей области двери багажного отделения, избегая неудобств.
