Регулировка зазоров клапанов своими руками

Регулировка клапанов представляет собой выставление необходимого теплового зазора и является обязательной процедурой на моторах без гидрокомпенсаторов. Если указанный зазор не отрегулировать, тогда с пробегом клапана начинают стучать. Стук клапанов может возникать как по причине увеличенного зазора, так и в результате зажатых клапанов (например,после неправильной регулировки). В обоих случаях при нарушенном зазоре значительно сокращается ресурс клапанного механизма, двигатель начинает работать шумно и т.д.

На первый взгляд может показаться, что использование гидрокомпенсаторов на современных моторах должно полностью решить эту проблему, так как конструкция обеспечивает автоматическое поддержание нужного зазора. К сожалению, усложнение системы и повышенные требования к качеству моторного масла не позволяют говорить о высокой надежности ГРМ на агрегатах с гидроопорами клапанов по сравнению с аналогами, которые таких опор не имеют, то есть предполагают необходимость регулировки. Другими словами, гидрокомпенсаторы делают эксплуатацию более комфортной, но надежность механизма при этом снижается. По этой причине многие автопроизводители (как отечественные, так и иностранные) долгое время не использовали компенсаторы на своих двигателях. Далее мы рассмотрим, как самому регулировать клапана, так как сегодня машин без гидрокомпенсаторов на дорогах еще очень много.

Читайте в этой статье

Когда нужно регулировать клапана

Если ваш двигатель не имеет устройств для поддержания нужного зазора автоматически, тогда нужно быть готовым к тому, что через каждые 30-35 тыс. км. указанные зазоры нужно проверять.

Добавим, что многие автолюбители, особенно владельцы отечественных моделей ВАЗ, определяют необходимость регулировки по появлению шума во время работы клапанного механизма.

На автомобилях иностранного производства потребность отрегулировать клапана может возникнуть через 60-80 или даже 100 тыс. км. пробега, так как моторы имеют больший ресурс и выставленные зазоры на подобных ДВС держатся более стабильно.

Регулировка тепловых зазоров клапанного механизма

Начнем с того, что хотя разные двигатели могут иметь определенные отличия, общие принципы регулировок зазоров схожи для подавляющего большинства моторов.

  1. Первым нюансом является то, что регулировки должны производиться при такой температуре ДВС, которая указана для конкретного типа двигателя в руководстве по обслуживанию и ремонту. Средний показатель составляет около 20°С. Данное требование необходимо тщательно соблюдать тем, кто не имеет достаточного опыта и стремится достичь максимальной точности замеров. Что касается квалифицированного мастера, для специалиста не является секретом то, что при более высокой температуре агрегата зазоры изначально будут увеличены. По этой причине регулировка клапанов на прогретом моторе возможна, но осуществляется с учетом внесения ряда поправок. К этому стоит добавить, что разные моторы могут иметь детали, изготовленные из различных сплавов и материалов. В результате тепловые зазоры могут отличаться, процесс остывания может протекать быстрее или медленнее. По этой причине поправки для каждого ДВС индивидуальны.
  2. Теперь о самом зазоре. Указанный зазор на многих моторах измеряется под регулировочным винтом. Измерить зазор нужно при помощи набора специальных щупов, основным считается щуп, который имеет ширину 10 миллиметров. Также следует учитывать ряд нюансов. Например, рассмотрим автомобили ВАЗ. Во время регулировки на классических моделях возникает потребность в широком щупе. Дело в том, что использование стандартных узких щупов приводит к возникновению погрешности. Такая погрешность вызвана тем, что рычаг клапана на подобных агрегатах немного скошен. Добавим, что оптимальные зазоры на «классике» имеют показатель 0.15 мм. Такой зазор одинаков как для впускных, так и для выпускных клапанов. Вполне очевидно, что одним простым щупом точно определить указанный зазор достаточно трудно. Задача еще более усложняется, так как приобрести полный набор щупов не всегда представляется возможным. В таких случаях важную роль играет опыт мастера, который фактически тактильно определяет зазор. Для этого берется щуп 0.15 мм, после чего оценивается его проход в зазоре. Если указанный щуп идет слишком «туго», тогда клапан зажат. Свободное прохождение щупа укажет на увеличенный зазор.
  3. Следует понимать, что выставить зазор идеально сразу не получается, так как после затяжки контргайки он все равно немного сбивается. По этой причине делается поправка, зазор слегка увеличивается. Что касается уменьшения зазора, осуществлять такую манипуляцию не рекомендуется.

    Отметим, что существует так называемая таблица, в которой содержатся различные поправки в случае регулировок клапанов на горячем двигателе. Если взглянуть на такие данные, тогда видна зависимость увеличения зазоров от степени нагрева мотора.

    Другими словами, зазоры должны быть больше тогда, когда мотор сильнее прогрет. При этом следует учитывать тот факт, что зазоры указываются для неработающего ДВС. После запуска агрегата произойдет их уменьшение, так как сами клапаны нагреются сильнее всего и будут увеличены по длине сравнительно с другими конструктивными элементами ГРМ.
  4. Очень многие стремятся свести к минимуму шум от работы ГРМ. По этой причине бытует ошибочное мнение, что небольшое уменьшение зазоров оказывает положительный эффект без вреда для двигателя. На самом деле это не так. Действительно, если клапана «зажаты», тогда мотор может тише работать на «холодную» и/или «на горячую». Но уменьшение шума еще не означает минимизированный износ в результате отсутствия слышимых ударов. Дело в том, что при определенных условиях клапан перестает полностью закрываться. Неплотное прилегание тарелки нарушает теплоотдачу, клапан не отдает избытки тепла на ГБЦ. В результате возникает перегрев и прогар клапана. Получается, неправильная регулировка клапанов с уменьшением зазора может привести к поломке двигателя и необходимости его дальнейшего ремонта. Явным признаком «пережатых» клапанов является состояние распределительного вала, так как тыльная сторона кулачков распредвала будет иметь заметный износ.
Рекомендуем также прочитать статью о том, что такое прогар клапана. Из этой статьи вы узнаете о том, по каким признакам и симптомам можно определить прогоревший клапан.

Зазор клапанов и регулировочные шайбы

На моторах, которые предполагают регулировку зазора при помощи специальных регулировочных шайб, выставить тепловые зазоры проще. Стандартные допуски на таких ДВС до трех раз больше. Например, на моделях ВАЗ с регулировочными шайбами для впускных клапанов рекомендуемым является зазор 0.2-0.25 мм, для выпускных этот показатель составляет 0.3-04 мм.

Получается, если щуп 0.15 мм не проходит в зазор между шайбой и распределительным валом или же щуп 0.25 мм. свободно проходит в зазор, тогда требуется регулировка впускных клапанов. Что касается группы выпускных, тогда проверка одинакова, только следует ориентироваться на значения 0.3 и 0.4 мм.

Теперь перейдем к регулировкам. На моделях ВАЗ процедура выполняется при помощи специнструмента, который крепится посредством стандартных гаек и шайб на шпильках крепления крышки ГБЦ. Далее вал проворачивается до того момента, пока кулачок регулируемого клапана не будет «смотреть» вверх. Затем необходимо удалить моторное масло, которое будет находиться возле толкателя. Для этого подойдет обычный шприц. Удаление масла позволит облегчить процесс выставления толкателя, а также станет удобнее доставать шайбу.

Далее понадобиться повернуть толкатель таким образом, чтобы открылся вырез прямоугольной формы. Для этого можно использовать шило, также подойдет отвертка. После этого следует нажать на рычаг специнструмента, после чего толкатель «утопится». Благодаря данному действию станет возможным установить между бортом и распределительным валом стопор. Теперь остается поддеть шайбу при помощи все того же шила или отвертки. Окончательно извлечь шайбу можно пинцетом.

Обратите внимание, во время проведения данной процедуры следует соблюдать осторожность. Дело в том, что если фиксатор толкателя соскочит, тогда существует большой риск получить травму конечностей. По этой причине нельзя допускать того, чтобы пальцы находились под распределительным валом.

Теперь нужно подобрать новые шайбы по толщине или оценить состояние старых. Новые шайбы маркируются на внешней поверхности. Для начала следует измерить снятую шайбу при помощи микрометра. Если износ в пределах нормы, тогда можно оставить элемент и перейти к другим клапанам. Сильный износ регулировочной шайбы потребует замены детали, которая подбирается из имеющихся новых шайб с учетом требуемой толщины на основе проведенных ранее измерений снятого элемента. Завершением процесса регулировки считается установка новой шайбы. Шайбы ставятся в толкатель так, чтобы маркировка оказалась внизу. После специнструментом снова «утапливается» толкатель, после чего осуществляется извлечение фиксатора.

Полезные советы

Чтобы избежать «зажатых» клапанов на классических моделях  ВАЗ, нужно учитывать то, что тыльная поверхность кулачков распредвала может не являться идеальной. Такое биение вала иногда составляет около 0.04 мм. По этой причине необходимо дополнительно проверять зазор. Делается это тогда, когда кулачок находится в следующих положениях

  • перед моментом открытия клапана;
  • после момента его закрытия;

Для решения задачи понадобится установить распредвал в такое положение, когда метка на шестерне получит верхнее направление. Затем производится проверка зазоров у клапанов 4, 6, 7 и 8.  После нужно провернуть коленчатый вал на 180 градусов, то есть распределительный вал провернется на 90 градусов. После проворота можно проверить 7, 4, 3 и 1-й клапаны. Подобным образом проверяются 3, 1, 2 и 5-й клапан, а затем 2, 5, 6 и 8-й. Обратите внимание, измерения всех клапанов должны иметь одинаковый конечный результат. Если результаты отличаются, тогда во время выставления зазора необходимо принимать за основу то место, где зазор минимален (наиболее «зажат»).

Также хотелось бы отметить, что для «классики» ВАЗ существует особое приспособление с часовым индикатором для регулировки клапанов. Предполагается, что такой инструмент позволяет добиться более высокой точности сравнительно с использованием щупа, а также позволяет спокойно регулировать клапана «на горячую». К сожалению, на практике такие решения имеют определенные недостатки и погрешности. В результате точность измерений зачастую далека от идеальной и может даже уступать привычному методу с использованием щупа.

Некоторые мастера могут без особых трудностей регулировать клапана на импортных автомобилях при помощи специнструмента для ВАЗ, внося определенные изменения в конструкцию приспособления. Также распространена практика использования только одного фиксатора толкателя, который подбирается по размерам. Процедура сводится к тому, чтобы провернуть коленвал до того момента, пока толкатель не «утопит» кулачок распредвала.

Затем вставляется фиксатор, после чего распредвал вращается до того момента, когда кулачок сойдет с шайбы. После извлечения старой шайбы и проверки/замены на новую, распределительный вал снова вращается назад. Отметим, что распредвал нужно вращать при помощи ключа, которым прокручивается шестерня распредвала. Коленвал крутить не следует, так как ремень ГРМ при вращении обязательно нужно нагружать должным образом.

Что в итоге

Стоит еще раз отметить, что для точности измерения двигатель оптимально остудить до 20 °С, после чего произвести замеры. Измерять зазоры требуется, как минимум, дважды. Распределительный вал необходимо проворачивать с учетом полного оборота. Если зазоры не совпадут, тогда измерения нужно производить повторно. Для точного определения оптимально иметь под рукой несколько щупов разной толщины.

Добавим, что использование больших или меньших по размеру регулировочных шайб крайне не рекомендуется. Под этим следует понимать как установку маленьких шайб, так и незначительную обточку элементов большего диаметра перед монтажом. В таких случаях разумным выходом из положения может быть обычная перестановка уже имеющихся на моторе шайб местами. Дело в том, что указанные детали являются сильно нагруженными. Изначальное несоответствие требуемым размерам в меньшую сторону и любые сторонние манипуляции по подгонке могут привести к ускоренному износу шайб, неполадкам в работе двигателя или выходу из строя самого ДВС.

Читайте также

krutimotor.ru

2 способа сделать это своими руками

Зазоры клапанов
Зазоры клапанов

Содержание статьи

Регулировка зазоров клапанов, ввиду технической сложности процесса, как правило, проводится специалистами в сервисных центрах или в специализированных мастерских, но, при желании, можно самостоятельно провести эту процедуру. Однако, прежде чем самому заняться этим нелегким делом, мы, все же, настоятельно рекомендуем внимательно изучить принцип работы механизма, а так же посмотреть, как это делает человек, имеющий опыт проведения таких работ.

Также советуем прочитать статью нашего специалиста, в которой он подробно рассказывает о том, как притереть клапана.

Принципы работы клапанов двигателя

Работа клапанов двигателя

Работа клапанов двигателя

Распределительный и коленчатый вал двигателя между собой соединены посредством зубчатой, ременной или цепной передачи, с оптимальным соотношением 2:1. За один проведённый оборот распределительного элемента коленвал осуществляет два оборота. Форма кулачков распределительного вала в состоянии обеспечить закрытие и открытие клапанов так, чтобы они соответствовали положению коленвала, такту двигателя, а также распределительным фазам.

В процессе работы двигателя все детали немного увеличиваются в размерах по причине лёгкого нагрева. Как результат, изменяется общее расстояние между распредвалом и толкателем клапана. Когда мотор прогревается до оптимальной рабочей температуры, толкатель плотно прижимается к клапану и распредвалу. За счёт этого обеспечивается максимально эффективная работа двигателя.

Если торец закрытого клапана фиксируется в положении выше толкателя, между седлом и тарелкой образуется зазор, снижающий компрессию двигателя. Если же торец полностью закрытого клапана находится ниже толкателя, во время соответствующей фазы газораспределения он откроется немного меньше, чем нужно. В итоге будет снижена мощность мотора, так как чем меньше открыт клапан, тем хуже сквозь него будет выходить воздух и выхлопные газы.

Зачем необходимы зазоры клапанов

Отвечая на вопрос, зачем нужны зазоры двигателя, можно отметить, что для нормальной работы мотора, тепловой зазор имеет достаточно большое значение. За счёт него соблюдается время закрытия и открытия клапанов, а также обеспечивается сохранность оптимального уровня герметичности в закрытом состоянии.

Если зазоры выставлены в соответствии с правилами, после прогрева их параметры снижаются до минимальных показателей. За счет этого обеспечивается регулирование фаз распределения газа и длительный срок эксплуатации деталей.

В процессе эксплуатации авто зазор изменяется в большую или меньшую сторону. В зависимости от подобных отклонений проявляются те или иные неполадки. В основной массе случаев это приводит к уменьшению срока службы клапанов, к снижению уровня мощности двигателя, становится хуже наполняемость цилиндров топливной и воздушной смесью, снижается общая эффективность сгорания и так далее. Именно по этой причине так важно время от времени проводить регулировку зазоров.

Проверять и при необходимости проводить регулировку зазоров требуется каждые 20 — 30 тысяч километров. Опираться нужно на нормативы, прописанные в руководстве по ремонту автомобиля той или иной марки.

Как обеспечивается нужный зазор

Нужный зазор двигателя

Нужный зазор двигателя

Нужный зазор можно получить только посредством грамотно проведённых регулировочных работ. При осуществлении данного процесса проводится настройка основного газораспределительного механизма, особенно зазора, находящегося между кулачками распредвала и рычага клапана.

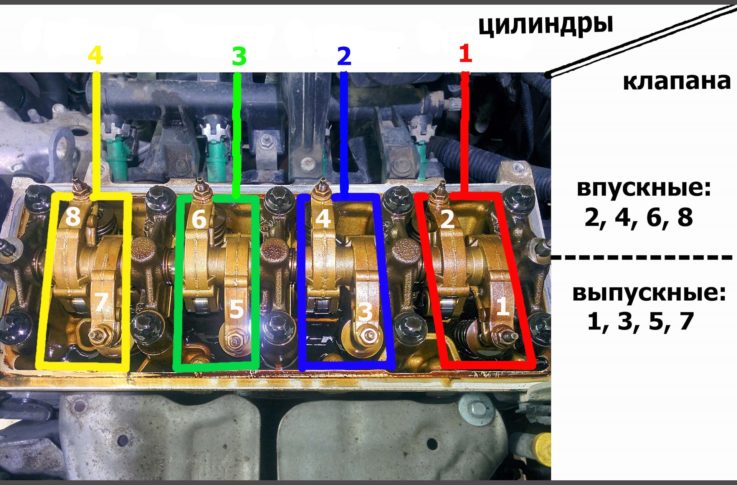

Существует специальная инструкция относительно того, как проводить регулировку. Здесь недостаточно обеспечения более плотного прижатия клапанов, так как при повышении температуры, все детали становятся больше в размере. Подобное расширение автоматически приводит к разным негативным последствиям.

Впускные и выпускные клапаны должны плотно закрывать гнездо, но при этом с небольшим зазором. Он необходим для того, чтобы стержень клапана не упирался жёстко в верхнюю часть устройства.

В процессе самостоятельного регулирования зазоров нужно стремиться к строго установленным величинам. Они не должны быть больше 0,15 мм. Максимальный уровень допустимой погрешности составляет 0,05 мм. Данные параметры нужно проверять исключительно при холодном моторе.

Обеспечив в процессе регулировки правильные зазоры, водитель получит устойчивую работу двигателя, значительную экономию топлива, а также повышение моторесурса.

Признаки и последствия неправильного зазора

Последствия неправильного зазора

Последствия неправильного зазора

После запуска двигателя, он сам и все его детали, начинают значительно нагреваться и автоматически расширяться. Также стоит принимать во внимание естественный износ соприкасающихся между собой элементов. Всё это является основанием для обеспечения строго установленных зазоров между определёнными деталями. Отклонения от нормы в состоянии привести к определенным проблемам. Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую.

Слишком большой зазор

Если зазор будет больше нужного размера, водитель начнёт слышать характерное цоканье мотора, постепенно уходящее вместе с прогревом автомобиля. При увеличенном зазоре кулак распредвала не продавливает рокер клапанного стержня, а начинает просто стучать по нему.

Подобная долговременная ударная нагрузка приводит к таким неприятным последствиям, как:

  • значительное уменьшение срока службы клапанов;
  • расклёпывание;
  • скол торца, что ещё больше увеличивает зазор;
  • повышение шума в работе двигателя.

Одновременно с этим уменьшается мощность двигателя, по причине серьёзного нарушения газораспределительных процессов.

Слишком маленький зазор

При очень маленьком зазоре автомобильный двигатель не сможет полностью реализовать свои функциональные возможности. Это автоматически скажется на общих скоростных и динамических характеристиках транспортного средства. Одновременно с этим будет наблюдаться значительный перегрев всех выпускных клапанов с оплавлением их краёв. Среди основных последствий сниженного размера зазора можно отметить следующие факторы, основанные на потере герметичности камеры сгорания:

  1. Уменьшение компрессии, за счёт выброса топливовоздушной смеси.
  2. При рабочем ходе отработанные и раскалённые газы прорываются и приводят к сильному прогару клапанов.
  3. Тарелки перестают касаться сёдел, что нарушает теплоотдачу.
  4. Клапаны нагреваются до температуры, при которой значительно увеличиваются такие показатели, как коррозия и окисление.
  5. Повышенная нагрузка на ремни ГРМ.

На основании всего сказанного выше можно сделать вывод, что регулировку зазоров нужно производить в обязательном порядке. Процесс должен быть осуществлен при наличии таких признаков, как:

  • в верхней части головки блока установленных цилиндров отмечается посторонний, немного звенящий шум;
  • проведённый ремонт газораспределительного механизма;
  • регулировка производилась более 20 тысяч километров назад;
  • явное снижение отдачи двигателя;
  • повышение расхода топлива.

Двигатели современных авто устроены таким образом, что тепловые зазоры нужно регулировать вручную. Для кого-то это может показаться простым, кто-то считает данный процесс серьёзным и ответственным. Здесь всё зависит от опыта водителя, от наличия определённых навыков и инструментов. Кроме того, нет никакой разницы между дизельными и бензиновыми двигателями. Процесс регулировки осуществляется здесь по одинаковой схеме.

Желательно совместить регулировку с заменой масла. Это позволит избежать попадания в двигатель грязи, песка и пыли.

Измерение зазора

Определение и проверка того, какие зазоры на клапанах присутствуют, должна осуществляться исключительно на холодном двигателе.

Для проведения данной операции потребуется подготовить щуп и иные дополнительные инструменты, выбор которых зависит от категории толкателя клапанов. Это может быть накидной или рожковый ключ, молоток, микрометр или съёмник. Процессы, связанные с измерением зазоров, проводятся по-разному.

Чтобы измерить тепловой зазор на толкателе со специальной винтовой регулировкой, коленвал нужно повернуть так, чтобы его кулачок был направлен в противоположную сторону от толкателя. Далее нужно несильно ударить молотком по толкателю и руками немного раскачать его в стороны. При помощи щупа замеряется зазор между клапаном и толкателем, а потом сверяют с тем значением, что указано в инструкции по эксплуатации авто.

Для замера теплового зазора на моторе с регулировкой шайбами, коленвал нужно развернуть таким образом, чтобы кулачок выбранного клапана направлялся вверх. При помощи щупа осуществляется замер и также сравнивается с показателями в инструкции к авто.

Если в результате проведённых измерений становится ясно, что показатели отклонены от нормы, потребуется провести регулировку.

Регулировка зазоров клапанов

Как отрегулировать зазоры клапанов?

Как отрегулировать зазоры клапанов?

Процесс регулировки проводится посредством нескольких этапов. Особое внимание уделяется подготовительным работам, направленным на подготовку помещения и автомобиля. Каждый процесс стоит рассмотреть более подробно.

Дополнительно рекомендуем прочитать статью нашего специалиста, в которой подробно рассказывается о том, как проходит регулировка клапанов ВАЗ-2106.

Подготовка

Перед тем как приступить к регулировочным работам, требуется тщательно очистить и отмыть кузов транспортного средства. Важно полностью удалить пыль и грязь из подкапотного пространства. Это необходимо для того, чтобы в мотор не попало ничего лишнего после того, как крышка головки блока цилиндров будет снята.

После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры. Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение.

Не менее важно подготовить необходимые для регулировки инструменты:

  • набор гаечных ключей;
  • отвёртки;
  • специальный измерительный щуп;
  • пинцет;
  • микрометр;
  • набор регулировочных шайб;
  • прибор для регулировки клапанов.

Ещё одним важным критерием подготовительных работ является обязательное снятие головки блока цилиндра. В процессе установки ГБЦ на авто и при протяжке есть вероятность смещения зазоров в сторону плюса или минуса. Именно по этой причине нужно перестраховаться и лишний раз провести перепроверку.

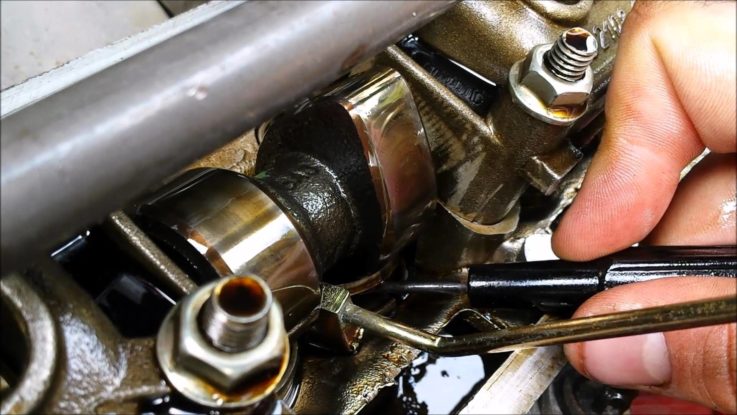

Регулировка с применением щупа

Регулировка с применением щупа

Регулировка с применением щупа



Данный метод изменения показателей зазора осуществляется с использованием щупа. На современных авто для подобной процедуры задействуются регулировочные шайбы клапанов. Последовательность действий здесь следующая:

  1. Требуется отцепить клапанны трубки и крышки, а также тросики, которые ведут к приводам заслонок, и провести демонтаж корпуса воздушного фильтра. Можно выкрутить свечи, чтобы коленвал прокручивался легче.
  2. Откручиваются две гайки, снимается крышка, а с верхней части убираются остатки автомобильного масла.
  3. Снимается кожух ремня ГРМ.
  4. Поршень цилиндра, откуда начнётся процесс регулирования, выставляется в верхнюю точку сжатия. Для получения более точных результатов можно будет ориентироваться на метки, нанесённые производителем.
  5. Проворачивается коленвал по звёздочке и строго по часовой стрелке. Чтобы регулировка была проведена максимально правильно, нужно проследить за тем, чтобы риски на корпусе подшипников и на коленвале полностью совпадали.
  6. На винте, который используется для установки зазора, следует отжать контргайку. Зазор при этом выставляется так, чтобы плоский щуп был максимумом подворота болта. Как только контргайка затягивается, нужно проверить правильность показателей, так как при сильном затягивании они могут сдвинуться.

Данный процесс проводится со всеми остальными клапанами.

Регулирование при помощи рейки и индикатора

Для регулировки автомобильного теплового зазора довольно часто используется специальная рейка, одновременно с индикатором. Данные приспособления позволяют добиться максимальной точности, чего нельзя получить при описанном выше методе. Порядок работ здесь установлен следующий:

  • после проведения подготовительных работ и снятия крышек клапанов мотор нужно прокрутить до совпадения меток на шестерне распределительного вала и метки на корпусе;
  • маркером на обратной стороне встроенной шестерни нужно проставить свои значки. Делать это нужно каждые 90 градусов, относительно установленной производителем метки;
  • при помощи трёх болтов нужно зафиксировать рейку на выступе блока установленных подшипников;
  • в специальное гнездо на планке требуется проставить стрелочный индикатор. При этом шкала должна быть установлена на нулевой отметке;
  • при помощи специального устройства берётся кулачок и немного тянется вверх. При нормальном раскладе стрелка индикатора сместится примерно на 50 — 52 деления.

Если в результате проведённых мероприятий полученные параметры несколько отличаются, потребуется провести регулировку по описанному выше методу.

По окончании регулировочного процесса, связанного с установкой зазоров в клапанном механизме, нужно запустить двигатель и прослушать, как он осуществляет свою работу в разных режимах. Если манипуляция проводилась после восстановления головки, требуется проследить за тем, чтобы клапаны были правильно притёрты.

Заключение

Приведёнными выше способами можно достаточно быстро и точно отрегулировать тепловые зазоры автомобильных клапанов. Данная манипуляция позволит по максимуму оптимизировать фазы распределения газа и значительно улучшить работу всего механизма. Все это гарантированно увеличит время эксплуатации двигателя и его моторесурс.

Пожалуйста, оцените этот материал!

Регулировка с применением щупа Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Регулировка клапанов 2108 — Энциклопедия журнала "За рулем"

Регулировка тепловых зазоров в приводе газораспределительного механизма

Рис. 1. Утапливание толкателей клапанов при замене регулировочной шайбы:
1 – приспособление;
2 – толкатель Рис. 2. Фиксирование толкателей клапанов при замене регулировочной шайбы:
1 – фиксатор;
2 – регулировочная шайба

ПОРЯДОК ВЫПОЛНЕНИЯ


Замер и регулировку зазоров проводим на холодном двигателе. Выводим наконечник троса привода дроссельной заслонки из кронштейна. (см. Снятие привода дроссельных заслонок карбюратора)

Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу (только для двигателя ВАЗ-2111)… …и снимаем его. Крестообразной отверткой ослабляем хомут крепления подводящего шланга вентиляции картера. Снимаем шланг. Крестообразной отверткой ослабляем хомуты крепления двух отводящих шлангов вентиляции картера. Снимаем шланги со штуцеров клапанной крышки.


Снимаем корпус воздушного фильтра (двигатель ВАЗ-21083) (см. Снятие корпуса воздушного фильтра).

Ключом «на 10» отворачиваем две гайки крепления крышки головки блока цилиндров. В отверстиях клапанной крышки установлены резиновые уплотнительные втулки. Снимаем крышку с прокладкой.

Снимаем переднюю крышку ремня привода ГРМ (см. Проверка натяжения и замена ремня привода газораспределительного механизма). Порядок проверки и регулировки зазоров в механизме привода клапанов следующий.
Поворачиваем коленчатый вал по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. Проверка натяжения и замена ремня привода газораспределительного механизма).
Затем поворачиваем коленчатый вал еще на 40–50° (2,5–3 зуба на шкиве распределительного вала).
В этом положении валов проверяем набором щупов зазоры у первого…

… и третьего кулачков распределительного вала.

Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм — для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм.

Если зазор отличается от нормы, то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Вводим «клык» приспособления между кулачком и толкателем.
Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля).

Нажимая вниз рычаг приспособления, утапливаем «клыком» толкатель (Рис. 1) и устанавливаем между краем толкателя и распределительным валом фиксатор (рис. 2), ...который удерживает толкатель в нижнем положении. Пинцетом через прорезь в толкателе поддеваем и извлекаем регулировочную шайбу.

При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками.

Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с лезвием шириной не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель. Вынимаем пинцетом регулировочную шайбу.

Зазор регулируем подбором толщины регулировочных шайб. Для этого микрометром замеряем толщину шайбы. Толщину новой регулировочной шайбы определяем по формуле:
Н = В+(А–С), мм,
где А – замеренный зазор; В – толщина снятой шайбы; С – номинальный зазор; Н – толщина новой шайбы.
Толщина шайбы маркируется на ее поверхности электрографом.
Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор.
Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая коленчатый вал на пол-оборота, регулируем зазоры остальных клапанов в последовательности, указанной в таблице:

Угол поворота коленчатого вала от положения совмещения меток, град. Кулачки
выпускной (зазор 0,35 мм) впускной (зазор 0,20 мм)
40–50 1 3
220–230 5 2
400–410 8 6
580–590 4 7

wiki.zr.ru

Регулировка зазоров клапанов: принцип, инструменты

Диагностика и ремонт2 ноября 2019

Несмотря на то что клапаны автомобильного двигателя выглядят как простые детали, они выполняют важные функции в его работе – отвечают за своевременную подачу горючей смеси в цилиндры, вывод из них отработанных газов. А полнота сгорания топлива влияет на экономичность и мощность мотора, степень токсичности выхлопных газов. Поэтому регулировка зазоров клапанов – обязательная периодическая процедура во время эксплуатации ДВС.

Клапаны автомобильного двигателя

Как должна осуществляться работа элементов?

Работа 4-тактного двигателя включает в себя 4 цикла.

Каждый цикл имеет свое назначение:

  1. Впуск – открывается впускной клапан, в цилиндр подается топливная смесь.
  2. Сжатие – клапаны закрыты, сжимается смесь топлива.
  3. Рабочий ход – клапаны закрыты, горящая смесь расширяется, ее энергия направляется на перемещение поршней.
  4. Выпуск – открывается выпускной клапан, удаляются отработанные газы.

Чтобы мотор работал эффективно, необходима правильная настройка зазоров.

Функция зазоров

В цилиндре автомобильного двигателя как минимум 2 клапана (может быть больше в зависимости от модели авто). Через впускной клапан горючая смесь попадает в цилиндр, а через выпускной удаляются газы. В действие деталь приводит газораспределительный механизм.

Регулировка клапановВо время эксплуатации мотор нагревается, в результате чего происходит расширение всех его элементов. Поэтому, когда мотор не работает (находится в холодном состоянии), между некоторыми деталями должен быть зазор, достаточный для теплового расширения металла.

Регулировка параметров

Процедура регулировки зазоров состоит из нескольких этапов. Предварительно осуществляется подготовка транспортного средства и помещения, в котором планируются ремонтные работы.

Подготовка элементов

Перед началом настройки деталей надо очистить от загрязнений, тщательно вымыть кузов машины, удалить загрязнения под капотом. Это необходимо, чтобы предупредить попадание сторонних частиц в цилиндры.

Транспортное средство устанавливается в помещении на ровной поверхности, затягивается стояночный тормоз, а под колеса дополнительно подкладываются упоры, способные предупредить самопроизвольное движение ТС. В помещении необходимо организовать хорошее освещение и дополнительные переносные осветительные приборы.

Непосредственно для выполнения регулировочных работ нужно подготовить комплект инструментов, в который входят:

  • пинцет;
  • отвертки;
  • щуп;
  • гаечные ключи;
  • шайбы регулировочные;
  • приспособление для регулирования клапанов;
  • микрометр.

Регулирование зазоровГоловка блока цилиндров демонтируется также на подготовительной стадии.

Использование щупа

Для современных моделей авто при настройке цилиндровых клапанов с использованием щупа дополнительно применяются шайбы.

Порядок выполнения работ:

  1. Осуществляется демонтаж клапанных крышек, трубок, корпуса фильтра. Рекомендуется также выкручивать свечи, тогда легче будет прокручиваться коленчатый вал.
  2. Снимается крышка (надо выкрутить 2 гайки), удаляются остатки двигательного масла.
  3. Извлекается кожух ремня ГРМ.
  4. Процедура регулировки будет начинаться от поршня цилиндра. Его надо зафиксировать в верхней точке сжатия. Рекомендуется ориентироваться по меткам, которые были нанесены производителем.
  5. Коленвал прокручивается по часовой стрелке. При этом риски, нанесенные на вал, должны совпасть с рисками, нанесенными на корпус подшипников.
  6. Отжимается контргайка на винте, выполняется регулировка зазора. Щуп должен стать максимумом подворота болта.

После затягивания контргайки проверяется правильность показателей настройки. Риски относительно друг друга могут сдвинуться, если гайку сильно перетянуть. Данная процедура повторяется для остальных клапанов.

Работы с рейкой и индикатором

Часто регулировка клапанов выполняется с применением рейки и индикатора. Эта технология предоставляет возможность выставить более точные показатели, чем щупом.

Применение индикатораПоследовательность работ:

  1. После подготовки авто, помещения и инструментов можно выполнять работы по настройке клапанов. Сначала надо прокрутить двигатель, чтобы метки корпуса совпали с метками распредвала.
  2. С другой стороны шестерни распредвала надо поставить свои отметки маркером, через каждые 90º относительно метки, отмеченной производителем.
  3. На блоке подшипников на 3 болта крепится рейка.
  4. В специальное гнездо, сделанное на рейке, устанавливается индикатор. Шкала выставляется на 0.
  5. Регулировочным приспособлением слегка подтягивается вверх кулачок. Стрелка индикатора должна переместиться на 50-52 деления.

Если после выполнения регулировки показатели отличаются от установленных параметров, необходимо повторить процедуру, но уже с использованием щупа. После завершения ремонтных работ запускается мотор и прослушивается его работа в разных режимах.

Признаки неудачной настройки

После запуска все составные элементы мотора, соответственно металл расширяется. Необходимо также учитывать естественный износ трущихся деталей.

Признаки неправильной регулировки:

  • посторонний шум в головке блока;
  • увеличился расход топлива;
  • упала мощность двигателя;
  • клапаны не регулировались более 20 тыс. км пробега машины.

Все эти симптомы являются основанием для проведения регулировки зазоров между установленными элементами двигателя ТС.

Неудачная настройка

Последствия неправильно рассчитанного зазора

Например, если сделать его больше установленного значения, двигатель будет издавать характерные постукивания, которые вместе с его прогревом будут пропадать.

Последствия установки зазора больше нормы:

  • снижение периода эксплуатации клапанов;
  • посторонний шум в процессе работы мотора;
  • расклепывание;
  • скол торца и увеличение зазора.

Из-за неотрегулированного зазора происходит нарушение процессов газораспределения, снижается мощность автомобильного двигателя.

Последствия установки зазоров меньше нормы:

  • увеличивается нагрузка на ремни ГРМ;
  • прогорание клапанов;
  • снижение компрессии;
  • повышение окислительных процессов и коррозии;
  • нарушение теплоотдачи.

Поэтому регулировку тепловых зазоров клапанов необходимо выполнять на протяжении всего периода эксплуатации транспортного средства. Специалисты рекомендуют осуществлять такие мероприятия через каждые 20-30 тыс. км пробега автомобиля.

autochainik.ru

Как регулировать зазоры клапанов | АВТОСТУК.РУ

Основная функция стабильной и четко слаженной работы двигателя внутреннего сгорания — наилучшим образом настроенные зазоры клапанов. Главные части газораспределительной системы ДВС являются: распредвал, клапана и привод. Привод может быть ременный, а может быть цепной. Про замену цепи ГРМ я рассказывал позавчера. Сегодня тема про то, как своими руками отрегулировать клапана.

регулировка зазоров клапанов

Содержание статьи:

  1. Принцип работы клапанов ДВС.
  2. Для чего нужны зазоры клапанов?
  3. Как выставить правильный зазор?
  4. Что, если сделать неправильный зазор?
  5. Как изменить зазор клапанов?
  6. Как отрегулировать зазоры?
  7. Подготовка.
  8. Регулировка с щупом.
  9. Регулировкой рейкой с индикатором.
  10. Вывод.
  11. Видео.



Принцип работы клапанов ГРМ ДВС

Обычный рядовой водитель, в случае, когда необходимо отрегулировать клапана, не делает это своими руками, а едет в автосервис. Потому что для этого нужны определенные навыки и время. Чтобы самому научить регулировать зазоры клапанов, надо знать принцип их работы.

Конкретно, для регулировки клапанов ВАЗ я уже делал статью.

В двигателе внутреннего сгорания есть два вала: коленчатый вал (коленвал) и распределительный вал (распредвал). Они соединяются между собой через шкивы и ремень, через звездочки и цепь. Самый распространенный вариант — это двигатель с ременным приводом ГРМ. Соотношение передачи коленвала к распредвалу — 2:1 (два к одному).

Кулачки имеют специальную неправильную плавную форму, которая закрывает и открывает клапана так, чтобы они соответствовали положению коленчатого вала и распредвала, такту и мотора и газораспределительным фазам.

Когда ДВС работает, он соответственно, греется, нагреваются его детали, которые расширяются от большой температуры. Из-за этого незначительно изменяется расстояние между распределительным валом и толкателем клапана.

Вопрос: почему по-разному работает двигатель на холодную и на горячую? Ответ: потому что при нагреве двигателя до рабочей, толкатель клапана плотно прижимается к клапану и распредвалу. Это обеспечивает эффективную работу ДВС.

А, в случае, если торец клапана останавливается выше толкателя, тогда появляется зазор между седлом и тарелкой, а это ведет к снижению компрессии в цилиндре.

Компрессию проверить легко: глушите мотор, выкручиваете свечу, вместо нее закручиваете манометр специальный, поворачиваете ключ зажигания, выходите и смотрите, какое давление показывает манометр данного цилиндра.

А, в случае, если торец закрытого клапана расположен ниже толкателя, то во время определенной фазы газораспределения, клапан откроется не на все расстояние, на которое должен. А это ведет к потере мощности из-за медленного удаления выхлопных газов.



Для чего нужны зазоры клапанов

Чтобы двигатель работал наилучшим образом, развивал все свои эксплуатационные характеристики по максимуму, должны четко и синхронно двигаться клапана. Клапана должны плотно садиться в свои гнезда и открываться по максимуму.

При правильно выставленных зазоров клапанов, горячий двигатель работает почти также, как и холодный, то есть потеря мощности минимальна.

Когда автомобиль много эксплуатируется, например круглосуточно работает в такси, то клапана быстрее теряют свою настройку. Многие наверное слышали, говорят — клапана стучат. Это как раз, время для регулировки клапанов.

Совет автоэкспертов: Надо делать проверку и регулировку клапанов через каждые 25 тысяч километров реального пробега. Конечно, модификации и марок двигателей много. Правильнее будет прочитать руководство по эксплуатации конкретного двигателя. Может там вообще не требуется никогда регулировка.



Как выставить правильный зазор

Есть специальная инструкция по настройке клапанов переднеприводных машин и заднеприводных.как правильно настроить клапана

Да, шляпка клапана должна плотно садиться в седло, но при этом должен оставаться микрозазор. Он требуется для того, что шток клапана плотно, жестко не упирался в верхнюю часть.

Есть строго вычисленные и установленные заводом-изготовителем двигателя зазоры. Так, зазор не должен быть больше 0,15 мм. Самое максимально допустимое отклонение от этой величины — 0,05 мм. Это обязательно проверяется, когда ДВС холодный.

Правильная регулировка клапанов — это высокая мощность мотора (тяга), низкий расход топлива.



Если неправильно выставил зазоры клапанов

После 5-10 минут работы, мотор набирает рабочую температуру (это около 90-100 градусов). По закону физики, все детали начинают расширяться. От того, слишком большие или слишком маленькие зазоры клапанов, износ двигателя будет разным.



Слишком большой зазор

Если зазор больше номинального, то звук работы двигателя будет отличаться. По мере постепенного нагрева двигателя, будет исчезать такой необычный звук (цоканье).

Если клапанный зазор большой, то кулак распределительного вала не давит рокер стока клапана, а стучит по нему.

Если в таком режиме двигатель будет работать долгое время, то:
  • срок службы клапанов уменьшается;
  • торец штока клапана может отколоться;
  • расклепывание;
  • будет повышенный уровень шума работы ДВС.

Так как газораспределительные фазы нарушены, мощность двигателя может упасть в два раза.



Слишком маленький зазор

В этом случае, клапан полностью не открывается, выхлопные газы полностью не успевают вылететь, отсюда появляется потеря мощности двигателя. Тарелки клапанов будут перегорать из-за повышенного перегрева.

Последствия малого зазора клапанов:
  1. Низкая компрессия в цилиндрах.
  2. Отработанные газы не успевают удалиться через маленький зазор и края клапанов сгорают.
  3. Тарелки клапанов не плотно садятся в свои посадочные места.
  4. Высокая нагрузка на ременный или цепной привод ГРМ.



Необходимо как можно скорее отрегулировать зазоры клапанов при появлении следующих признаков:
  1. В верхней части головки блока цилиндров (ГБЦ) появился звон.
  2. Если был сделан ремонт ГРМ.
  3. Если после последней регулировки проехали более 25000 км.
  4. Если не тянет двигатель. Ни в гору, ни по прямой.
  5. Если увеличился расход бензина.



Как измерить зазор клапанов

Проверяем зазоры обязательно на «холодную», то есть, когда двигатель полностью остынет. распредвал двс

Готовим инструменты:
  • щуп;
  • набор ключей;
  • молоток;
  • съемник.

Если толкатель клапана с винтовой регулировкой, то поворачиваем коленвал до того момента, пока кулачок не будет направлен в противоположную сторону от толкателя. Затем, тихонько ударяем молотком по толкателю и рукой раскачиваем его в стороны. Вставляем щуп и измеряем зазор между толкателем и клапаном и смотрим, на сколько он отличается от значения, которое должно быть для этого двигателя. На щупе выбиты цифры, указывающие на его толщину.

Если толкатель клапана с регулировкой шайбами, то крутим коленвал ДВС так, чтобы кулачок этого клапана был направлен вверх. После этого, берем щуп с нужной толщиной, которая должна быть в этом моторе.

Если нужный щуп не заходит под клапан, значит зазор меньше положенного. Если щуп спокойно лезет и болтается там, значит зазор больше положенного.



Регулировка зазоров клапанов

Сначала вытираем клапанную крышку и двигатель, чтобы мусор не попадал внутрь. Потом снимаем крышку. как регулировать зазор клапанов

Инструменты:
  1. Набор ключей.
  2. Отвертки.
  3. Специальные щупы (пластины).
  4. Пинцет.
  5. Регулировочные шайбы разных толщин.
  6. Микрометр.
  7. Прибор для регулировки клапанов.



Регулировка щупом

зазоры щупом

Пошагово:
  1. Снять крышку, тросики, воздушный фильтр. Можно открутить свечи зажигания, что легче было крутить коленчатый вал двигателя.
  2. Снять кожух ремня ГРМ (если ременная передача).
  3. Поршень выставляем в верхнюю мертвую точку (ВМТ).
  4. Крутим коленвал по звездочке, обязательно по часовой стрелке. Риски на корпусе подшипников и на шкиву коленвала совпадали.
  5. Ослабить контргайку на винте, которым выставляется зазор. Вставляем щуп и затягиваем гайку. После затяжки гайки, опять проверяем зазор.



Регулировка зазоров клапанов рейкой и индикатором

Этот способ намного точнее выставляет тепловой автомобильный зазор.

Пошагово:
  1. Снять крышку.
  2. Крутим коленвал, пока не совпадут метки на шестерне распредвала и метки на корпусе.
  3. На обратной стороне шестерни маркером рисуем метки через каждые 90 градусов.
  4. Тремя болтами крепим рейку на выступе блока установленных подшипников.
  5. В гнездо на рейке устанавливаем стрелочный индикатор. Стрелка на шкале должна показывать ноль.
  6. Специальным устройством тянем кулачок распредвала вверх. Стрелка индикатора должна показывать 50-52 деления.

После проведения регулировки тепловых зазоров запускаем мотор и слушаем, как работает.



Вывод

Своими руками регулировать клапана трудно, если рядом не кому подсказывать. Желательно помогать кому-нибудь в настройке и научиться таким образом. Или посмотреть видео и повторять. Но, бывает так, что на видео забудут показать какой-нибудь шаг и думаешь, а здесь что делать.



Видео

Как выставить тепловые зазоры клапанов на Kia Rio (Киа Рио), Huyndai Solaris (Хундай, Хендай Солярис). На этом автомобиле пробег до проверки клапанов 75000 км. Посмотрите, изменились ли зазоры за это время.

Регулировка клапанов ВАЗ 2108, 2109, 21099, 2110, 2111, 2113, 2114, 2115.

Тонкости регулировки на примере ВАЗ 2114.



autostuk.ru

Регулировка клапанов двигателя современного автомобиля

Бесперебойная работа двигателя внутреннего сгорания предполагает периодическое проведение регулировки его клапанов. Они находятся в головке блока цилиндров и относятся к газораспределительному механизму. Мы расскажем, как отрегулировать клапаны самостоятельно.

Содержание статьи

Подготовка к регулировке клапанов двигателя

Операция по регулировке зазоров клапанов входит в техническое обслуживание вашего авто. На отечественных автомобилях она проводится каждые 15 тыс. км, для иномарок — каждые 30 тыс. или 45 тыс. км. Дело в том, что при изменении просветов сдвигаются фазы газораспределения. Двигатель в этом случае начинает работать с перебоями из-за недостатка или избытка топлива. В наиболее запущенных случаях пропадёт компрессия (мотор просто не заведётся) или клапаны встретятся с поршнями (потребуется капитальный ремонт устройства). Последнее справедливо как для бензиновых, так и для дизельных двигателей.

Как определить, требуется ли регулировка

Профессионалы выделяют следующие симптомы неправильно отрегулированных зазоров:

  1. Двигатель троит, компрессия в цилиндрах заметно различается или полностью отсутствует. При слишком маленьких просветах клапаны до конца не закрываются, поэтому нарушается герметичность камеры сгорания.
  2. Наблюдается посторонний стук в верхней части двигателя. Это может быть вызвано как слишком большими (стук толкателей по клапанам), так и слишком маленькими (клапаны упираются в поршни) зазорами.

Если присутствует какой-либо из перечисленных симптомов, необходимо проверить промежутки в клапанном механизме.

Регулировка зазоров всегда проводится на холодном двигателе. При этом головка блока цилиндров с распредвалом установлены и плотно затянуты. Зависимость величины просветов от температуры приведена в таблице.

Таблица: зависимость величины зазоров от температуры

Из таблицы следует, что оптимальная температура для регулировки — 20 градусов.

В обязательном порядке регулировка зазоров требуется:

  • после переборки двигателя;
  • после снятия и установки головки блока цилиндров.

При замене оборудования на газобаллонное регулировать клапаны необязательно.

Регулировка клапанов на отечественных автомобилях

Наиболее просто регулировка осуществляется на отечественных автомобилях семейства ВАЗ.

Видео: как регулировать зазоры клапанов на ВАЗ 2106

Регулировка просветов производится с помощью плоского щупа. Сначала следует выставить поршень первого цилиндра в верхнюю мёртвую точку (ВМТ). Затем регулируем зазоры согласно таблице.

Таблица: последовательность регулировки зазоров клапанов

Процесс регулировки различается в зависимости от модели ВАЗ. Так, на ВАЗ 2106 зазоры в клапанном механизме регулируются с помощью винта с контргайкой.

Регулировка клапанов двигателя современного автомобиляНа ВАЗ 2106 зазоры в клапанном механизме регулируются с помощью винта с контргайкой

На ВАЗ 2108–09 для этого используются регулировочные шайбы, а величина просвета определяется с помощью плоских щупов.

Регулировка клапанов двигателя современного автомобиляНа ВАЗ 2108–09 величина зазора определяется с помощью плоских щупов

Раньше, во времена СССР, для точной настойки зазоров клапанов использовалась специальная рейка с индикатором.

Регулировка клапанов двигателя современного автомобиляРаньше для контроля зазора клапанов использовалась рейка с индикатором

Регулировка зазоров двигателя ВАЗ 2106 выполняется сразу, без промежуточных измерений. На ВАЗ 2108–09 следует использовать набор регулировочных шайб. После измерения просвета старая шайба вытаскивается, а на её место, с учётом проведённых измерений, подбирается новая.

Регулировка клапанов двигателя современного автомобиляНа ВАЗ 2108–09 для нсстройки зазоров клапанов используются регулировочные шайбы

Для замены шайб нужен специальный съёмник.

Регулировка клапанов двигателя современного автомобиляДля замены регулировочных шайб на ВАЗ 2108–09 требуется специальный съемник

При регулировке зазоров сначала снимается клапанная крышка, а затем устанавливается съёмник.

Регулировка клапанов двигателя современного автомобиляЗамена регулировочных шайб с помощью специального съёмника

При регулировке зазоров клапанов тип двигателя (бензиновый, дизельный или газовый) абсолютно не важен. Значение имеет лишь конструкция узла «клапан — толкатель — распредвал». Изменяя зазоры, можно на несколько градусов сдвинуть фазы газораспределения (моменты открытия и закрытия, выраженные в градусах поворота коленчатого вала).

Регулировка клапанов двигателя современного автомобиляМеняя зазоры клапанов, можно сдвинуть фазы газораспределения

Сдвиг фаз происходит при смещении распредвала относительно коленчатого вала путём перестановки цепи или ремня ГРМ. Обычно такая регулировка нужна только при форсировании двигателей или чип-тюнинге, поэтому здесь мы её рассматривать не будем.

В современных двигателях часто используются гидрокомпенсаторы. С их помощью происходит регулировка клапанов под действием пружины и подача масла из системы смазки двигателя. Другими словами, гидрокомпенсаторы автоматически регулируют зазоры на работающем двигателе.

Как отрегулировать клапанные зазоры на иномарках

Прежде всего, с помощью инструкции по ремонту и обслуживанию вашего авто определяем тип двигателя. Дело в том, что на некоторых иномарках может быть до десяти видов моторов на одной модели автомобиля. Там же указан инструмент, необходимый для регулировки и установки меток ГРМ. Однако, в большинстве случаев достаточно набора гаечных ключей и плоских щупов. Рассмотрим особенности регулировки зазоров на Mitsubishu ASX 1.6 с бензиновым и дизельным двигателем.

Бензиновый двигатель

Регулировка клапанов двигателя современного автомобиляТак выглядит двигатель Mitsubishu ASX 1.6 с бензиновым двигателем

Для этого следует выполнить следующие действия:

  1. Снимаем пластмассовый кожух двигателя (держится на резиновых защёлках).
  2. Демонтируем катушки зажигания и клапанную крышку.
  3. Выставляем по меткам оба распредвала (здесь же указаны номинальные зазоры впускных и выпускных клапанов).
    Регулировка клапанов двигателя современного автомобиляВыставляем метки распредвала двигателя
  4. Измеряем с помощью щупов зазоры «Второй и четвёртый цилиндр — впускные клапаны», «Первый и третий цилиндр — выпускные клапаны». Записываем результаты измерения.
  5. Проворачиваем коленчатый вал на 360 градусов. Затем совмещаем метки на распредвалах и замеряем зазоры других клапанов.
    Регулировка клапанов двигателя современного автомобиляПроверяем величину клапанных просветов двигателя
  6. Снимаем оба распредвала, вытаскиваем регулировочные стаканчики и по приведённой формуле высчитываем размер новых стаканчиков.
    Регулировка клапанов двигателя современного автомобиляРегулируем зазоры клапанов
  7. Устанавливаем новые стаканчики и устанавливаем распредвалы в головку блока цилиндров.
  8. В указанные места наносим герметик и закручиваем клапанную крышку.
    Регулировка клапанов двигателя современного автомобиляНаносим герметик и закручиваем клапанную крышку двигателя

Дизельный двигатель

Иногда Mitsubishu ASX 1.6 может быть укомплектован дизельным двигателем. В этом случае регулировка клапанов осуществляется с помощью болтов в толкателях.

Регулировка клапанов двигателя современного автомобиляТак регулируются зазоры клапанов на Mitsubishu ASX 1.6 с дизельным мотором

Основные признаки неправильно проведённых работ

Если зазоры клапанов установлены правильно, двигатель будет работать тихо и ровно. При увеличенных промежутках он будет издавать посторонние стуки и шумы, при уменьшенных — будет работать неравномерно. Дальнейшая эксплуатация такого автомобиля невозможна, необходимо выполнить ремонт самостоятельно или обратиться в сервисный центр. В противном случае вы можете лишиться автомобиля.

Беспроблемная эксплуатация вашего автомобиля во многом определяется регулярными операциями по настройке зазоров клапанного механизма. Периодичность этих операций устанавливается производителем, а технология регулировки довольно проста и не требует специальных знаний и умений. Удачи на дорогах!

auto-gl.ru

Регулировка клапанов двигателя, порядок регулировки своими руками

Наверное, каждый владелец транспортного средства должен уметь самостоятельно отрегулировать клапана на силовом агрегате, ведь эта несложная процедура позволит хорошо сэкономить и обеспечить четкую работу ДВС. Правильно выполненная регулировка клапанов поможет самостоятельно настроить силовой агрегат так, что его работа будет сравнима с работой швейцарских часов.

В каждом цилиндре мотора есть несколько клапанов (два или более), поэтому вследствие постоянного воздействия повышенного давления и температуры, зазоры между металлическими деталями клапанной системы подлежат периодической регулировке. Перед тем как будет проводиться регулировка зазоров клапанов, силовой агрегат стоит полностью охладить, после чего при помощи комплекта щупов нужно проверить зазоры клапанов. Проверку величины зазоров клапанного механизма необходимо проводить каждые 20-30 тыс. км пробега. Данные относительно величин зазоров можно узнать из технической книги авто либо специальных справочников.схема затяжки болтов ГБЦ

Необходимо заметить, что зазоры для впускного и выпускного клапанов имеют различную величину.  Это необходимо учесть, чтобы регулировка клапанов прошла правильно.

Ручная подгонка клапанов ДВС

В процессе осуществляется настройка специальных регулировочных винтов коромысел. На некоторых моделях транспортных средств регулировку можно провести при помощи головки специального регулировочного болта. Использовать необходимо определенный ключ. Очень важно все выполнить грамотно. Процесс настройки рассмотрим на примере ВАЗ 2107.

Перед выполнением регулировки необходимо извлечь из цилиндров свечи зажигания (для этого нужен специальный ключ), далее снять воздухофильтр, крышку головки блока цилиндров и защиту ГРМ (количество элементов, демонтаж которых обязателен, зависит от конкретной модели авто). Перед нами открывается весь газораспределительный механизм. Дабы максимально эффективно выполнить регулировку  клапанов, необходимо оценить натяжку цепи ГРМ. В случае если она прослабла, цепь стоит подтянуть.

Процедура начинается с выставления первого поршня двигателя в начальное положение такта сжатия (ВМТ). Для этого необходимо найти на его корпусе длинную риску и метку на шкиве коленчатого вала, и совместить их (риска на шестерне распределительного механизма должна совпасть с меткой на корпусе ГРМ). Для регулировки потребуется комплект щупов и гаечные ключи на «13» и «17». Непосредственно, сам процесс:

  1. В установленном положении силового агрегата осуществляется регулировка тепловых зазоров 6 и 8 клапанов.
  2. ЗазорПроверяем зазор при помощи щупа, который помещаем между рокером клапана и кулачком. В идеале он должен входить с небольшим усилием, в таком случае регулировка клапану не нужна. Если же щуп проскальзывает, либо не входит – клапан нуждается в регулировке.
  3. Берем ключ на «17» и послабляем контргайку.
  4. Используя ключ на «13» выполняем регулировку клапанного механизма.
  5. Как только зазор отрегулирован, необходимо, используя ключ на «13», удерживать болт для регулировки, а ключом на «17» затянуть контргайку.
  6. После зажатия контргайки необходимо проверить щупом зазор и откорректировать его при необходимости.
  7. После того как будет проведена регулировка второго клапана, необходимо провернуть коленвал по часовой стрелке на 1800. При таком его положении регулируются зазоры на 4 и 7 клапанах.
  8. При следующем провороте коленвала на 3600 от стартовой позиции регулируются 1 и 3 клапана, а при повороте на 5700 – 2 и 5.
  9. Все работы производятся по аналогии с регулировкой 6 и 8 клапанов.

щупцы для свечей зажиганияЗапуск силового агрегата после проведения процедуры даст возможность оценить, насколько правильно она была проведена. При этом качество регулировки клапанов необходимо оценивать при разных режимах работы мотора.

Что необходимо знать для того, чтобы правильно измерить зазор

Настройка клапанного механизма осуществляется только после установки поршней цилиндров в положение ВМТ, при закрытом положении обоих клапанов (впускного и выпускного). При этом коромысла могут свободно перемещаться. Для регулировки необходимо, используя ключ, отпустить контргайку регулировочного винта, которая затягивается после выполнения процедуры настройки. Здесь стоит быть предельно внимательным, поскольку в результате неправильной затяжки величина зазора может измениться в большую или меньшую сторону. Поэтому очень важно правильно затянуть контргайку, после чего заново проверить величину зазора. Таким образом, необходимо проверить все цилиндры.

Коленчатый вал проворачивать исключительно по часовой стрелке, для большей точности его установки обязательно использовать специальный ключ либо ручку пусковой рукоятки.

Приспособление для регулировки зазоров клапанов

Более эффективный и действенный способ настройки клапанных механизмов силового агрегата является их регулировка при помощи приспособления, которое представляет собой специальную рейку с закрепленным на ней индикатором. Такая настройка получается гораздо точнее ручной, поскольку при использовании прибора им определяются и учитываются все дефекты на поверхности регулируемых деталей.

Для механической регулировки помимо демонтажа крышки ГБЦ, дополнительно придется снять привод акселератора, защитный щиток на распределителе зажигания, шланг отвода газов из картера, а для карбюраторных авто – «кастрюлю» карбюратора.

метки ГРМ приораИспользуя специальный ключ, необходимо прокрутить коленвал до совмещения рисок на звездочке распредвала (об этом описано выше). Дабы облегчить этот процесс можно использовать яркий маркер, которым наносить пометки через каждые 90 градусов на звездочку распределительного вала. После чего рейку прибора устанавливаем на проверяемый клапан и фиксируем в неподвижном состоянии. Надеваем на нее индикатор и ставим ее лапку на край регулируемого клапана. Для корректного выполнения этой процедуры понадобится специальный захват, которым необходимо зажать кулачок и потянуть его наверх (подойдет и простой гаечный ключ). В результате, показания индикатора должны отклоняться на 52 деления. В случае, когда они несколько занижены или завышены, требуется регулировка клапана. А далее все предельно просто:

  • при помощи гаечного ключа на 17 попускается контргайка на регулировочном винте;
  • осуществляется регулировка зазора ключом на 13, при этом все показания четко отражаются на шкале индикатора;
  • выполняется проверка регулировки и затягивается контргайка;
  • в завершении этапа вновь необходимо проверить правильность настройки механизма клапанов.

Как видно, такая регулировка намного точнее и проще. Но не стоит забывать и о том, что высококвалифицированный специалист выполнит ее на высоком уровне и при помощи стандартного набора щупов. В завершении стоит подчеркнуть, что на большинстве комплектов щупов представлена регулировочная схема, которая содержит данные об углах поворотов распределительного и коленчатого валов с указанием номеров цилиндров и клапанов.

autolirika.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
