Как проверить качество натяжения ремня генератора
Каждый автолюбитель в курсе, что правильная сила натяжения ремня генератора благоприятно влияет на срок службы его подшипников, его самого, аккумуляторной батареи и водяного насоса. Это отнюдь не мелочные характеристики, как может показаться на первый взгляд. Если этот элемент натянут плохо, то значительно снижается коэффициент полезного действия автомобильного генерирующего устройства, так как оно не может вырабатывать зарядный ток требуемой силы.
В этой статье мы расскажем, как проверить показатель натяжения, отрегулировать, подтянуть и заменить такую деталь самостоятельно в собственном гараже.
Содержание
- Проверяем
- Регулируем
- Меняем
Проверяем
Итак, для начала давайте научимся самостоятельно проверять состояние ремня генератора. Учтите, что если он слабо натянут, то может порваться из-за интенсивного изнашивания, а если туго натянутый, то может стать причиной разрушения подшипников генерирующего устройства.
Таким образом, очень важно, чтобы натяжение ремня соответствовало рекомендациям его изготовителей. Для контроля этого показателя вам потребуется узкая металлическая полоска длиной в 50 см и линейка.

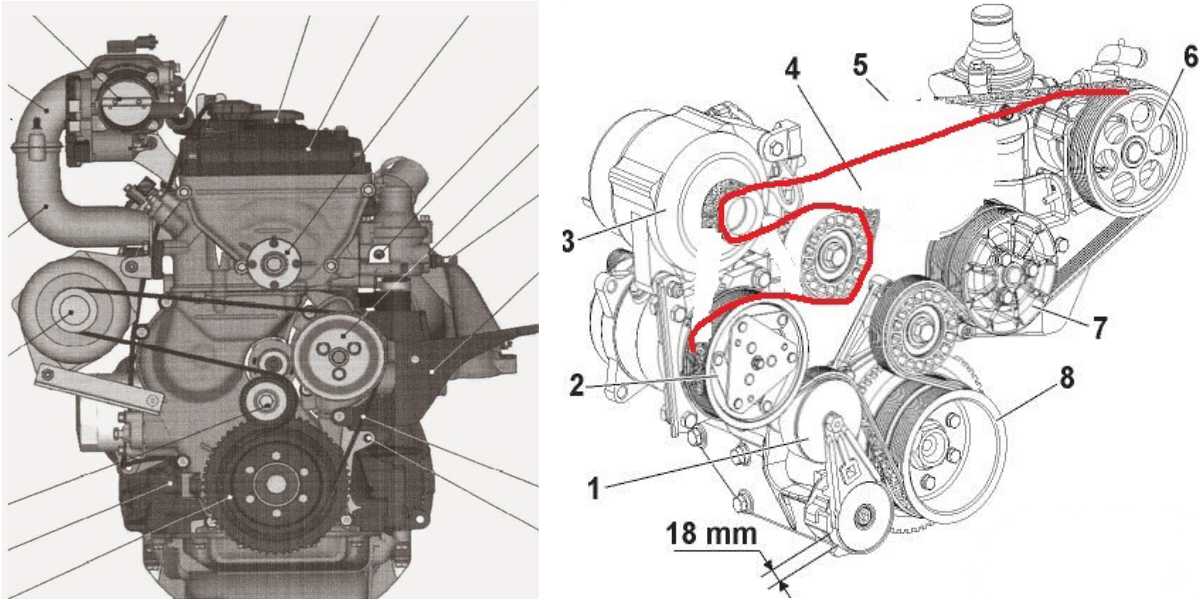

Заводы отечественного автопрома заявляют, что прогиб ремня, передающего крутящий момент на шкив генератора от коленвала, должен составлять около 15 мм при действующем на него усилии, равном 10 кг/см.
Для определения степени его натяжения уложите на верх шкива коленвала и генератора узкую полосу из металла. Затем подействуйте на центр ремня сверху требуемой силой и измерьте линейкой его прогиб. Если вы выявили расхождения с показателем, установленным в нормативных требованиях, то, в зависимости от ситуации, перейдите к следующему этапу — регулировке или замене этой детали.
Регулируем
Мы уже писали выше, к чему может привести неправильное натяжение. Если вы измерили этот показатель и определили отклонения, то следует это исправить.
Для регулировки ремня, передающего крутящий момент от шкива до генератора, требуется вооружиться гаечными ключами на 13 и 17 мм, монтировкой и линейкой.
Чтобы устранить возникшую проблему, ослабьте гайки крепления генерирующего устройства на натяжной планке. Затем ослабьте нижний болт, которым он крепится к кронштейну двигателя. Теперь отодвиньте генератор от двигателя, используя для этого монтировку, и зафиксируйте в таком положении, затянув гайки на натяжной планке. После всех этих действий проверьте натяжение заново. Убедившись, что показатель сходится с нормированным значением, окончательно затяните верхнее и нижнее крепление генерирующего устройства на двигателе. Если вы при первой регулировке потерпели неудачу, тогда проделайте все операции с самого начала.
На видео рассказывается, как натянуть ремень генератора:
Меняем
Замена ремня генератора — это весьма простая операция, которую может вполне спокойно выполнить самостоятельно даже водитель-новичок.
Ремень генерирующего устройства необходимо заменить, если вы точно уверены, что в дальнейшем его нельзя использовать.
Об этом в первую очередь свидетельствует свист, раздающийся во время работы различной электроники в автомашине. О проблемах также сообщит сигнал индикатора.
Для тех, кто не знает: эта деталь генерирующего устройства расположена под капотом слева от двигателя. Перед проведением замены обязательно заглушите мотор, вытащите ключ зажигания и рассоедините аккумулятор с отрицательным проводом. Также проверьте, нет ли на нём трещин, вытянутостей, разрывов и т. д. Убедившись, что замена требуется, приобретите на авторынке точно такой же ремень генератора.
Когда всё готово, можно начинать замену. Для этого сперва ослабьте натяжение, так будет легче снять ремень. Внимательно изучите, где расположен натяжитель и как он устроен. Смотря какой у вас автомобиль, натяжитель может представлять собой полукруглую рейку или натяжной болт. Помните, что новый элемент необходимо установить так же, как и старый, поэтому хорошо изучите последовательность сцепления и расположение.

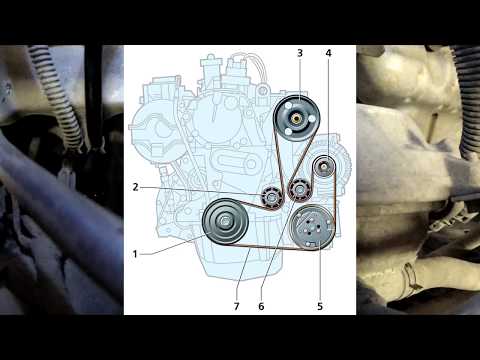

На видео происходит замена ремня генератора:
Если натяжитель — это болт, тогда подберите к нему подходящий по размерам ключ и поверните в какую-нибудь сторону. Не вынимайте болт полностью, это лишняя трата времени и сил. Ослабьте его настолько, чтобы свободно снять ремень. После этого не забудьте проверить, в каком состоянии находится ролик ремённой передачи генератора. Если он легко вращается, не шумит и не заедает, значит, с ним всё в порядке.
Теперь убедитесь в сходстве нового и старого ремня. Если вы установите новую деталь неправильно, то можете поплатиться поломкой автомобиля. После установки обязательно проверьте степень натяжения нового ремня генерирующего устройства.
Для проверки работы новой детали подключите провод к аккумулятору, заведите двигатель и включите нагрузку на электрику. Присутствие характерного свиста укажет на недостаточную силу натяжения ремня.
Теперь вы в курсе, как исправить любую проблему с ремнём генерирующего устройства и проверить правильность его натяжения собственноручно. Таким образом, вы можете неплохо сэкономить на этих операциях, ведь в автосервисах за них могут взять немало.
Как натянуть ремень генератора на ваз 2110, 8 клапанов
Содержание
- 1 Натяжка и замена ремня генератора на ВАЗ 2108-2110 своими руками
- 2 Почему возникает свист
- 3 Размеры
- 4 Выполнение натяжение
- 5 Замена
- 6 Совет автомобилистов
- 6.1 Рекомендуем прочитать:
- 6.2 Похожие статьи
Натяжка и замена ремня генератора на ВАЗ 2108-2110 своими руками
Не редко на автомобиле ВАЗ 2108-2110 возникает свист в клиноременном соединении генератора. По этой причине требуется его подтянуть или полностью заменить. Сегодня мы подробно расскажем о процедуре подтяжки, а также расскажем, как он меняется.
Почему возникает свист
Есть несколько причин, из-за которых происходит характерный звук, похожий на свист.
- Слабое натяжение. Элемент проскальзывает, причем наиболее активно это происходит в темное время суток. Объясняется повышенная интенсивность свиста ночью тем, что генератор дополнительно работает для освещения.
- Постепенно компонент разрушается. Ремень может пересохнуть, из-за чего его структура нарушается, он буквально крошится на кусочки. Первые признаки — это трещины, а затем отламываются целые кусочки. При движении задевается шкив, начинается пробуксовка. Здесь требуется исключительно замена.
- Хотя влага попадает на ремень очень редко и почти сразу испаряется, все равно соединение может свистеть. В данной ситуации требуется произвести натяжение.
- Клинит непосредственно сам генератор.
Размеры
Вполне возможно, что для своего 16 клапанного ВАЗ 2110 вы подобрали неправильный размер ремня генератора.
Это часто служит причиной возникновения свиста. Правильный размер ремня генератора для 8 клапанного ВАЗ 2110 следует определить заранее, еще до похода в магазин автозапчастей.
Размеры бывают разные, и они индивидуальны для каждой вазовской модели.
Если говорить конкретно про «десятку», то здесь придерживайтесь следующих правил выбора размера ремня:
- При отсутствии кондиционера и гидроусилителя подойдет на 742 миллиметра;
- Если на автомобиле предусмотрено наличие гидроусилителя, тогда размер составит 1115 миллиметров;
- Если дополнительно присутствует и кондиционер, тогда оптимальный размер — 1125 миллиметров.
Некоторые умельцы регулярно используют для замены родные ремни от других моделей АвтоВАЗа — Приора и Калина при ремонте своей «десятки».
Выполнение натяжение
При отсутствии износа клиноременного привода, но присутствии свиста, прежде всего, проверьте уровень натяжения. Не будем использовать сложную терминологию, а просто посоветуем нажать с некоторым усилием на ремень посередине.
Если натяжение выполнено грамотно, тогда ремень прогнется не более чем на 8 миллиметров. Если прогиб больше, тогда придется натянуть элемент, а если он практически не прогибается, натяжение придется ослабить.
Проблема кроется не в свисте. Из-за слабого натяжения не происходит эффективная зарядка аккумулятора, а сам привод начинает быстрее изнашиваться. Сильное натяжение может привести к поломке подшипников генератора и растяжке ремня.
Правильная натяжка ремня генератора ВАЗ 2110 выполняется следующим образом:
- Ослабьте крепление генератора снизу и сверху. Для этого служит гайка;
- Проверните регулировочный болт и настройте ремень;
- Если вы хотите сделать натяжение больше, болт поворачивается вправо. Тем самым вы отдаляете генератор от блока цилиндров;
- Для ослабления натяжения двигайте в противоположную сторону — влево;
- Ключом захватите болт крепления и поверните на пару оборотов коленчатый вал, после чего проверьте натяжение;
- Если все хорошо, натяжение оказалось правильным, гайку можно затягивать обратно.
Замена
Мы уже разобрались, как подтянуть ремень генератора. Но подобные меры не всегда актуальны. Если элемент покрылся трещинами, чрезмерно растянулся и больше не натягивается, тогда не остается ничего другого кроме как заменить его на новый.
На самом деле замену сложной процедурой назвать нельзя. Следуйте инструкции и все у вас получится.
- Ослабьте немного гайку болта с нижнего крепления генератора автомобиля, а также натяжную гайку.
- Ослабьте дополнительно само натяжение вашего ремня. Как это делать — вы уже знаете из предыдущего раздела, где мы рассказывали о натяжении ремня генератора.
- Отодвиньте генератор в сторону силового агрегата, что позволит снять ремень со шкивов коленчатого вала и генератора.
- Следующий шаг — установка нового элемента. Для этого вам потребуется качественный ремень, приобретенный в проверенном магазине. Что именно это будет за деталь, и каких размеров — определить не сложно. Но качество превыше всего.
- Сначала ремень одевается на шкив коленчатого вала.
- Теперь он переходит на шкив генератора.
- На последнем этапе вам предстоит повторить процедуру регулировки натяжения. Вы уже прекрасно знаете, как проводится данная процедура, потому проблем возникнуть не должно.
Совет автомобилистов
Как показывает практика, многие опытные водители ВАЗ 2110, которые находятся за рулем именно этой модели уже далеко не первый год, возят с собой в багажнике дополнительный ремень генератора.
Связано это с тем, что его обрыв может произойти в самый неподходящий момент. Этот узел нельзя назвать самым слабым местом «десятки», однако с ним могут возникнуть проблемы. И лучше для вас быть готовым к подобной ситуации.
В противном случае, вам придется вызывать эвакуатор, ехать на ближайшую станцию технического обслуживания, платить большие деньги за услуги мастеров. Хотя при наличии запасного ремня генератора и стандартного набора инструментов, в случае его разрыва вы потратили бы буквально пару десятков минут и спокойно продолжили движение уже с новым ремнем. Потому выбор всегда за вами!
Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Рекомендуем прочитать:
Похожие статьи
Поделиться с друзьями:
Твитнуть
Поделиться
Поделиться
Отправить
Класснуть
Похожие публикации
На этом веб-сайте используются файлы cookie, чтобы он мог лучше работать для вас. Закрыв этот баннер, прокручивая эту страницу, вы соглашаетесь на использование файлов cookie. Принять Подробнее
Как проверить и отрегулировать приводной ремень
Наш веб-сайт использует файлы cookie, чтобы сделать его удобнее. Чтобы узнать больше, в том числе о том, как изменить настройки, ознакомьтесь с нашей Политикой конфиденциальности
Нужна помощь?
Функциональность Javascript вашего браузера отключена. Пожалуйста, включите его, чтобы вы могли испытать все возможности этого сайта.
Обслуживание и механика
Проверка приводного ремня на наличие повреждений и правильность натяжения.
Видео
Обзор
Элементы
Шаги
Советы
Обзор
Проверить и отрегулировать приводной ремень очень просто, если вы знаете, что ищете. Вы можете найти подходящий ремень и запасные части для вашего автомобиля, воспользовавшись вкладкой My Garage в верхней части этой веб-страницы. Все, что вам нужно сделать, это ввести свой регион и штат или выполнить поиск по марке, модели и году выпуска. Как только это будет завершено, вам будут предложены подходящие продукты для вашего автомобиля во время поиска на нашем сайте. Вот несколько советов, которые помогут вам начать работу и пополнить свои знания в области механики.
Типы ремней
- V-образный — Укладывается в глубокую V-образную канавку шкива, соприкасаясь со сторонами канавки
- Змеевик – Плоский с несколькими продольными канавками, которые проходят в обратном направлении по отношению к канавкам на внешней кромке шкива. Канавки увеличивают площадь контактной поверхности, предотвращая проскальзывание ремня при вращении.
Канавки увеличивают площадь контактной поверхности, предотвращая проскальзывание ремня при вращении.шагов
Проверка состояния
Чтобы проверить состояние ремня, поверните его так, чтобы вы могли видеть ребра на поликлиновом ремне или V на клиновидном ремне. С фонариком медленно проверьте ремень по всей длине на наличие повреждений или износа. Если на ремне есть какие-либо из следующих признаков, его необходимо заменить.
Трещины – Трещины на ремне указывают на то, что он может выйти из строя в любой момент и требует замены степень повреждения может потребовать замены ремня. Если на ремне не слишком много масла, проведите графической палочкой по поверхности ремня, чтобы заменить рукоятку 9.0006
Глянцевый – Глянцевый блеск на поверхности ремня от соприкосновения со шкивом, вызывающий визг во время движения. Остекление может быть вызвано двумя ключевыми факторами:
- Старый и изношенный ремень: Остекление может быть вызвано «выдавливанием дна» и требует замены
- Относительно новый ремень: Остекление показало, что ремень недостаточно натянут и требует подтяжки
- Визг: Протрите повязку вдоль ремня, чтобы восстановить сцепление
Порванный или расколотый — Порванные или расколотые ремни требуют немедленной замены
«Выпадение дна» — Выпадение дна происходит, когда клиновой ремень изнашивается и нижняя часть клинового ремня соприкасается с нижней частью шкива канавка.
Это предотвращает контакт сторон ремня со сторонами канавки шкива, что снижает трение и проскальзывание. В этом случае ремень следует немедленно заменить.
Если необходимо заменить ремень, не продолжайте. Вы можете заменить приводной ремень самостоятельно или заказать замену автомобиля у местного механика.
Проверка натяжения
Чтобы проверить натяжение приводного ремня, прикрепите измеритель натяжения к самому длинному отрезку ремня и потяните его, чтобы измерить натяжение. Проверьте свое чтение по спецификации в руководстве пользователя. Если показания натяжения соответствуют показаниям, рекомендованным в руководстве пользователя, и ремень не поврежден, вам не нужно продолжать.
Регулировка натяжения
Выбрав правильный гаечный ключ, ослабьте фиксатор регулировки натяжения. Обычно он находится на креплении генератора или на отдельном промежуточном шкиве. Используя монтировку в качестве рычага, натяните ремень. Для этого ослабьте регулировочный крепеж и вставьте монтировку между генератором и прочной частью двигателя.
Некоторые автомобили оснащены системой автоматического натяжения пружины, что экономит время на регулировку натяжения вручную. Перед началом процедуры обязательно ознакомьтесь с руководством по ремонту автомобиля.
Повторная проверка натяжения
После регулировки натяжения ремня необходимо еще раз проверить натяжение с помощью манометра. Если ремень натянут слишком сильно, вы должны ослабить застежку и отрегулировать до тех пор, пока натяжение не станет правильным, как указано в руководстве по ремонту. После того, как вы закрепили его, еще раз проверьте натяжение ремня.
Запустите двигатель!
Включите двигатель и осмотрите ремень, чтобы убедиться, что он правильно установлен и работает на полную мощность. Через одну минуту остановите двигатель и еще раз проверьте натяжение ремня. Если натяжение правильное, вы успешно проверили натяжение ремня.
Если требуется дополнительная настройка, повторите шаги 3-5.
