Инструкция по работе с мультиметром для начинающих, устройство прибора и правила использования

Содержание

1. Индикация и разъёмы
2. Измерение напряжения
3. Измерение силы тока
4. Измерение сопротивления
5. Пр озвон цепи

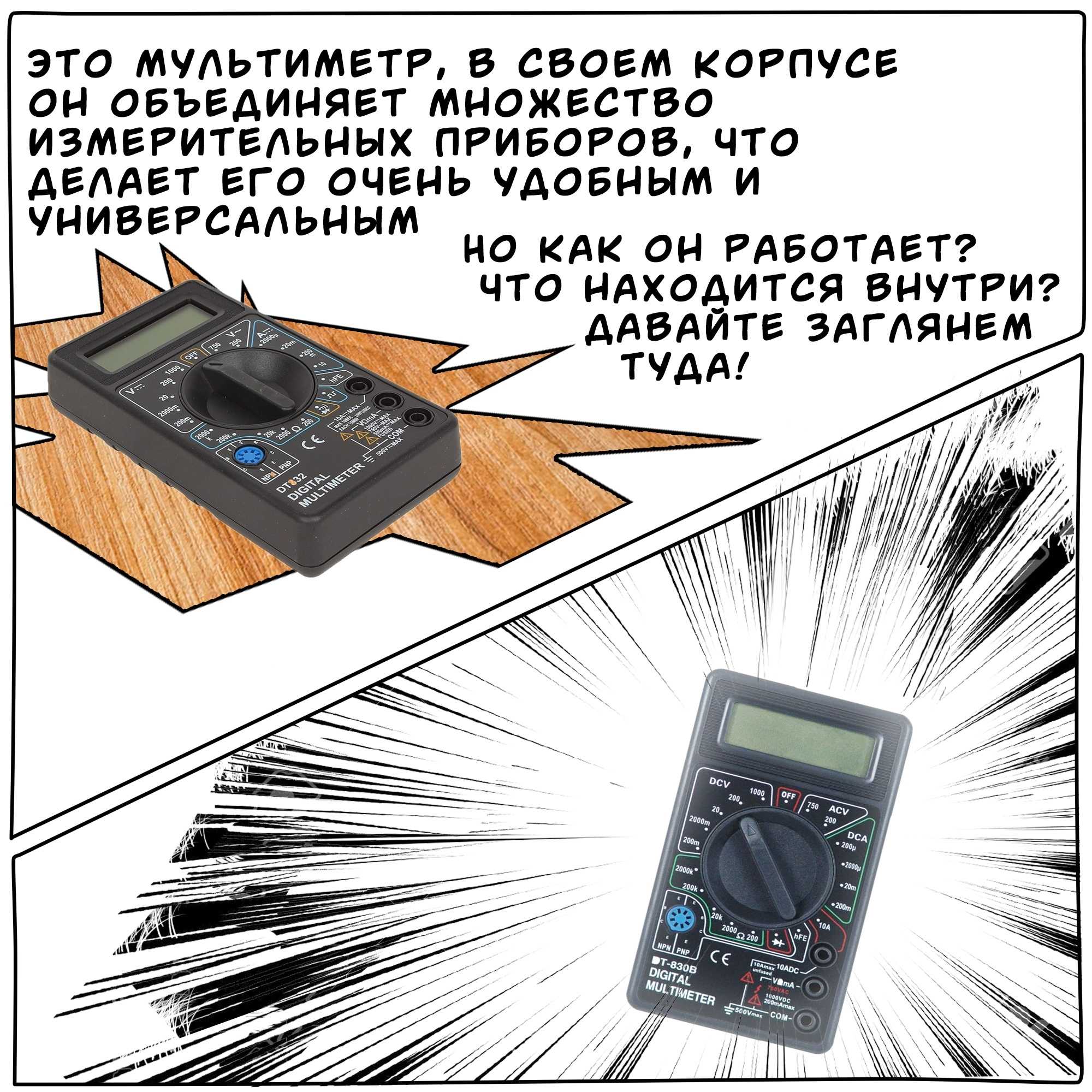

Любой электрик знает, что мультиметр — это чуть ли не главный прибор в его деле. Пользу от этого устройства весьма сложно переоценить. С его помощью в любой момент можно проверить электрическую сеть в доме на её целостность, наличие в ней напряжения, силы тока и т.д. Многих пугает само название прибора «мультиметр», и они считают, что пользоваться им очень сложно. Однако это неверное мнение. Работа с ним проста и интуитивно понятна. Главное — это знать основы пользования.

Индикация и разъёмы

Для того чтобы правильно пользоваться мультиметром, необходимо узнать, что означают надписи на лицевой панели. На ней можно найти следующие:

• OFF – индикация означает, что тестер выключен.

• ACV – в данном режиме тестер измеряет переменное напряжение.

• DCA – этот режим отвечает за измерение постоянного тока.

• DCV – замер постоянного напряжения.

• Ω — замеряется сопротивление.

Кроме индикационных обозначений, на панели тестера также имеется 3 разъёма. Но почему именно 3? Ведь проводов в комплекте всего 2. Дело в том, что получить верные измеряемые данные можно выбором правильного гнезда. Однако ничего сложного здесь нет. К разъёму, имеющему обозначение COM, всегда подключается провод чёрного цвета. К разъёмам VΩmA и 10ADC – красный, а вариант его подключения зависит от выполняемой задачи.

Чтобы, к примеру, измерить напряжение либо силу тока, не превышающую 200 mA, или же просто прозвонить цепь, провод красного цвета следует подключать к гнезду VΩmA. Для измерения же тока силой до 10 А подсоединить к 10ACD-разъёму. При несоблюдении последовательности подключения тестер может достаточно быстро выйти из строя. С индикацией и гнёздами всё предельно ясно. Переходим, собственно, к процессу пользования мультиметром.

Измерение напряжения

Последовательность замера напряжения в сети выполняется следующим образом:

1. Переводим переключатель тестера в режим ACV.
2. Чёрный щуп подсоединяем, как всегда, к гнезду COM, а красный — к VΩmA.
3. Переключатель изначально устанавливаем на максимальном значении.
4. Прикладываем обратные концы щупов к контактам цепи и смотрим показания на табло. При высвечивании на нём значения ниже максимального переключатель переводим в меньшее значение. Таким постепенным подбором доходим до наиболее точных показаний.

Напряжение в цепи с постоянным током измеряется аналогичным образом. Однако в таком случае переключатель следует устанавливать сразу на отметке 20 вольт. Такая методика позволяет наиболее точно и быстро определить переменное либо постоянное напряжение.

Внимание!

Прикасаться к оголённым частям щупов голыми руками строго запрещается. В таком случае поражение током неизбежно.

Измерение силы тока

Для верного измерения силы тока изначально необходимо определить, какой ток протекает по цепи: переменный или постоянный. Замер силы тока самый опасный из всех как для прибора, так и для пользователя. Процесс замера происходит следующим образом:

1. Если предполагаемое значение замеряемой величины меньше чем 200 mA, красный провод подключается к гнезду VΩmA. Когда же предполагаемое значение до 10 A, для подключения красного щупа нужно использовать разъём 10ACD.
2. Подключаем мультиметр к измеряемому прибору строго последовательно. Один из питающих прибор проводов отсоединяем и в разрыв цепи, образовавшийся при этом, подключаем измерительный прибор. Концы следует хорошо зажать.
3. Устанавливаем переключатель в режим DCA.

Если все шаги выполнены верно, на корпусе прибора загорится лампочка, а табло покажет значение измеряемого параметра.

Внимание!

Если предполагаемая сила тока неизвестна, замеры следует начинать с подключения к гнезду 10ACD. Это позволит уберечь аппарат от возможного сгорания. Отсоединять мультиметр можно только, предварительно отключив нагрузку.

Измерение сопротивления

Наиболее простая и безопасная из всех доступных для мультиметра операция. Полярность щупов при этом не играет абсолютно никакой роли. Сопротивление замеряется следующим образом:

1. Провод красного цвета подключаем к гнезду VΩmA.
2. Переключатель переводим в режим Ω и выбираем необходимый диапазон.
3. Прикладываем концы щупов к элементу, сопротивление в котором необходимо измерить.

Если на табло выводится надпись OVER или стрелка мультиметра легла в крайне-правое положение (в случае со стрелочными приборами), необходимо перевести переключатель на более высокий диапазон.

Внимание!

Перед началом замеров сопротивления нужно удостовериться в том, что на измеряемом элементе отсутствует какое-либо напряжение. Наличие такового может привести к выходу мультиметра из строя.

Прозвон цепи

Эта операция является, наверное, одной из наиболее применимых при помощи мультиметра. Данная функция позволяет обнаружить, к примеру, разрыв на участке провода переноски. Не все мультиметры имеют функцию прозвона. Вместо этого допустимо использовать режим замера сопротивления. При пробитом проводе на табло будут нули (в случае со стрелочными приборами стрелка останется недвижимой).

Мультиметр является универсальным и многофункциональным прибором. А пользование этим устройством ничем не сложнее, чем включение, к примеру, телевизора.

Меры предосторожности для цифрового мультиметра

— Grainger KnowHow

По мере того, как системы распределения и нагрузки становятся более сложными, увеличивается вероятность переходных перенапряжений. Двигатели, конденсаторы и оборудование для преобразования энергии, такое как приводы с регулируемой скоростью, могут быть первичными генераторами всплесков. Удары молнии на наружных линиях электропередачи также вызывают чрезвычайно опасные высокоэнергетические переходные процессы. Если вы проводите измерения в электрических системах, эти переходные процессы являются «невидимыми» и в значительной степени неизбежными опасностями.

Они регулярно возникают в низковольтных силовых цепях и могут достигать пиковых значений во многие тысячи вольт. В этих случаях ваша защита зависит от запаса прочности, уже встроенного в ваш измеритель. Одно только номинальное напряжение не скажет вам, насколько хорошо этот прибор рассчитан на то, чтобы выдерживать высокие переходные импульсы.

Первые сведения об угрозе безопасности, создаваемой шипами, были получены из приложений, связанных с измерениями на шине питания пригородных электрических железных дорог. Номинальное напряжение на шине составляло всего 600 В, но мультиметров, рассчитанных на 1000 В, хватило всего на несколько минут при проведении измерений во время движения поезда. При внимательном рассмотрении выяснилось, что остановка и запуск поезда генерировала 10 000 всплесков напряжения. Эти переходные процессы не пощадили входные схемы первых мультиметров. Уроки, извлеченные в ходе этого исследования, привели к значительным улучшениям схем защиты входа мультиметра.

Стандарты безопасности испытательного оборудования

Чтобы защитить вас от переходных процессов, в испытательное оборудование должны быть встроены меры безопасности. Какую спецификацию производительности вам следует искать, особенно если вы знаете, что можете работать с высокоэнергетическими цепями? Задачей определения стандартов безопасности для испытательного оборудования занимается Международная электротехническая комиссия (МЭК). Эта организация разрабатывает международные стандарты безопасности для электрического испытательного оборудования.

Счетчики уже много лет используются техниками и электриками, однако факт заключается в том, что счетчики, разработанные в соответствии со стандартом IEC 1010, обеспечивают значительно более высокий уровень безопасности. Давайте посмотрим, как это достигается.

Защита от переходных процессов Настоящей проблемой для защиты цепей мультиметра является не только максимальный диапазон установившегося напряжения, но и сочетание стойкости к установившемуся режиму и способности выдерживать переходные перенапряжения . Временная защита жизненно важна. Когда переходные процессы проходят по высокоэнергетическим цепям, они, как правило, более опасны, поскольку эти цепи могут подавать большие токи. Если переходный процесс вызывает перекрытие дуги, высокий ток может поддерживать дугу, вызывая пробой плазмы или взрыв, который происходит, когда окружающий воздух становится ионизированным и проводящим. Результатом является взрыв дуги, катастрофическое событие, которое ежегодно вызывает больше травм, чем более известная опасность поражения электрическим током.

Категории измерений Наиболее важным понятием для понимания стандарта является категория установки перенапряжения. Стандарт определяет категории с I по IV, часто обозначаемые аббревиатурой CAT I, CAT II, ​​CAT III и CAT IV. Разделение системы распределения электроэнергии на категории основано на том факте, что опасный высокоэнергетический переходный процесс, такой как удар молнии, будет ослабляться или демпфироваться, когда он проходит через импеданс (сопротивление переменному току) системы. Более высокий номер CAT относится к электрической среде с более высокой доступной мощностью и более высокими переходными процессами энергии. Таким образом, мультиметр, разработанный в соответствии со стандартом CAT III, устойчив к гораздо более высоким энергетическим переходным процессам, чем мультиметр, разработанный в соответствии со стандартами CAT II.

В рамках категории более высокое номинальное напряжение означает более высокую стойкость к переходным процессам. Например, счетчик CAT III-1000 В имеет лучшую защиту по сравнению со счетчиком с рейтингом CAT III-600 В. Настоящее недоразумение возникает, если кто-то выбирает счетчик с номиналом CAT II -1000 В , думая, что он лучше счетчика CAT III- 600 В .

Дело не только в уровне напряжения Технический специалист, работающий с офисным оборудованием в помещении с классом CAT I, может столкнуться с постоянным напряжением, намного превышающим напряжение переменного тока в линии электропередач, измеренное моторным электриком в помещении с классом CAT III. Тем не менее, переходные процессы в электронных схемах CAT I, независимо от напряжения, явно представляют меньшую угрозу, поскольку энергия, доступная для дуги, весьма ограничена. Это делает , а не означают, что в оборудовании CAT I или CAT II отсутствует опасность поражения электрическим током. Основной опасностью является поражение электрическим током, а не переходные процессы и дуговой разряд. Токи могут быть такими же смертельными, как и взрыв дуги.

Чтобы привести еще один пример, воздушная линия, идущая от дома к отдельно стоящему рабочему навесу, может иметь только 120 В или 240 В, но технически это все еще CAT IV. Почему? Любой наружный проводник подвергается воздействию очень мощных переходных процессов, связанных с молнией. Даже проводники, закопанные под землей, относятся к CAT IV, потому что, хотя молния не поразит их напрямую, удар молнии поблизости может вызывают переходный процесс из-за наличия сильных электромагнитных полей. Когда дело доходит до категорий перенапряжения, применяются правила недвижимости: это местоположение, местоположение, местоположение. …

Переходные процессы – скрытая опасность

Давайте рассмотрим наихудший сценарий, в котором работает технический специалист. измерения на трехфазной цепи управления двигателем под напряжением с помощью счетчика без необходимых мер предосторожности.

Вот что может произойти:
1. Удар молнии вызывает переходный процесс в линии электропередачи, который, в свою очередь, вызывает дуговой разряд между входными клеммами внутри счетчика . Цепи и компоненты для предотвращения этого события только что вышли из строя или отсутствовали. Возможно, это не был счетчик с рейтингом CAT III. Результатом является прямое короткое замыкание между двумя измерительными клеммами через измеритель и измерительные провода.
2. В только что созданном коротком замыкании протекает ток короткого замыкания, возможно, несколько тысяч ампер. Это происходит за тысячные доли секунды. Когда внутри счетчика образуется дуга, ударная волна очень высокого давления может вызвать громкий бах – очень похоже на выстрел или выстрел из машины. В этот же момент техник видит ярко-синие вспышки дуги на наконечниках щупов — токи замыкания перегревают наконечники щупов, которые начинают выгорать, рисуя дугу от точки контакта к щупу.
3. Естественная реакция – отступить, чтобы разорвать контакт с горячим контуром. Но когда руки техника отводятся назад, от клеммы двигателя к каждому зонду тянется дуга. Если эти две дуги соединятся в одну дугу, то теперь будет еще одно прямое межфазное короткое замыкание, на этот раз непосредственно между клеммами двигателя .
4. Температура этой дуги может приближаться к 6000 °C (10000 °F), что выше температуры ацетилено-кислородного резака! По мере роста дуги, питаемой доступным током короткого замыкания, она перегревает окружающий воздух. Создается как ударный взрыв, так и плазменный огненный шар. Если технику повезет, ударная волна снесет его и унесет подальше от дуги; несмотря на ранение, его жизнь спасена. В худшем случае пострадавший получает смертельные ожоги от сильного жара дуги или плазменного взрыва. В дополнение к использованию мультиметра, рассчитанного на соответствующую категорию измерения, любой, кто работает с цепями питания под напряжением, должен быть защищен огнестойкой одеждой, должен носить защитные очки или, что еще лучше, защитный щиток для лица, а также должен использовать изолированные перчатки. Переходные процессы — не единственный источник возможных коротких замыканий и опасности дугового разряда. Один из самых распространенных неправильное использование портативных мультиметров может вызвать аналогичную цепочку событий.

Допустим, пользователь измеряет ток в сигнальных цепях. Процедура состоит в том, чтобы выбрать функцию ампер, вставить провода во входные клеммы мА или ампер, разомкнуть цепь и выполнить последовательное измерение. В последовательной цепи ток всегда одинаков. Входное сопротивление цепи усилителя должно быть достаточно низким, чтобы оно не влияло на ток последовательной цепи. Например, входное сопротивление на клемме 10 А измерителя Fluke составляет 0,01 Ом. Сравните это с входным сопротивлением на клеммах напряжения 10 МОм (10 000 000 Ом).

Если измерительные провода оставлены на клеммах усилителя, а затем случайно подключены к источнику напряжения , низкий входной импеданс приведет к короткому замыканию! Не имеет значения, повернут ли селектор на вольты; провода по-прежнему физически подключены к цепи с низким импедансом.* Вот почему клеммы усилителя должны быть защищены предохранителями . Эти предохранители — единственное, что стоит между неудобством — перегоревшими предохранителями — и потенциальной катастрофой.

Используйте только те мультиметры, входы которых защищены мощными предохранителями. Никогда не заменяйте перегоревший предохранитель неподходящим предохранителем. Используйте только предохранители большой мощности, указанные производителем. Эти предохранители рассчитаны на напряжение и способны отключать короткое замыкание, что обеспечивает вашу безопасность.

Защита от перегрузки

Предохранители защищают от перегрузки по току . Высокое входное сопротивление клемм вольт/ом гарантирует маловероятность перегрузки по току, поэтому предохранители не нужны. С другой стороны, требуется защита от перенапряжения . Он обеспечивается защитной схемой, ограничивающей высокое напряжение до приемлемого уровня. Кроме того, схема тепловой защиты обнаруживает состояние перенапряжения, защищает счетчик до тех пор, пока это состояние не будет устранено, а затем автоматически возвращается к нормальной работе. Наиболее распространенным преимуществом является защита мультиметра от перегрузок, когда он находится в режиме измерения сопротивления. Таким образом, защита от перегрузки с автоматическим восстановлением обеспечивается для всех измерительных функций, пока провода подключены к клеммам ввода напряжения. V189

RERMS M T METER

Краткий путь к пониманию категорий
Вот несколько быстрых способов применить концепцию категорий к вашей повседневной работе:

• Общее эмпирическое правило заключается в том, что чем ближе вы к власти источника, тем выше номер категории и тем больше потенциальная опасность от переходных процессов.
• Отсюда также следует, что чем больше ток короткого замыкания доступный в конкретной точке, тем выше номер CAT.
• Другой способ сказать то же самое: чем больше импеданс источника , тем меньше номер CAT. Импеданс источника — это просто общий импеданс, включая импеданс проводки, между точкой измерения и источником питания. Именно этот импеданс гасит переходные процессы.
• Наконец, если у вас есть опыт применения устройств подавления переходных перенапряжений (TVSS), вы понимаете, что устройство TVSS, установленное на панели, должно иметь более высокую энергоемкость, чем устройство, установленное непосредственно на компьютере. В терминологии CAT щитовой TVSS является приложением CAT III, а компьютер представляет собой подключенную к розетке нагрузку и, следовательно, установку CAT II.

Как видите, концепция категорий не нова и не экзотична. Это просто расширение тех же понятий здравого смысла, которые люди, профессионально работающие с электричеством, применяют каждый день.

Несколько категорий
Есть один сценарий, который иногда сбивает с толку людей, пытающихся применить категории к реальным приложениям. В одной единице оборудования часто имеется более одной категории. Например, в офисном оборудовании от стороны 120 В/240 В источника питания обратно к розетке соответствует CAT II. Электронная схема, с другой стороны, относится к категории I. В системах управления зданием, таких как панели управления освещением, или в промышленном управляющем оборудовании, таком как программируемые контроллеры, обычно используются электронные схемы (категория I) и силовые цепи (категория III). ) существующие в непосредственной близости.

Что вы делаете в таких ситуациях? Как и во всех реальных ситуациях, руководствуйтесь здравым смыслом. В данном случае это означает использование счетчика с рейтингом более высокой категории. На самом деле, нереально ожидать, что люди будут постоянно проходить через процесс определения категории. Реалистичным и настоятельно рекомендуемым является выбор

мультиметра с наивысшей категорией, в которой он может быть использован . Другими словами, ошибайтесь в сторону безопасности.

Номинальные значения выдерживаемого напряжения
Процедуры испытаний IEC 61010 учитывают три основных критерия: установившееся напряжение, пиковое импульсное переходное напряжение и импеданс источника. Вместе эти три критерия скажут вам истинное значение выдерживаемого напряжения мультиметра.

Когда 600 В больше 1000 В?
Таблица категорий измерений может помочь вам понять действительную номинальную устойчивость прибора к напряжению:
1. В категории более высокое «рабочее напряжение» (установившееся напряжение) связано с более высоким переходным процессом, как и следовало ожидать. Например, счетчик CAT III-600 В тестируется с переходными процессами 6000 В, а счетчик CAT III-1000 В тестируется с переходными процессами 8000 В. Все идет нормально.

2. Что не так очевидно, так это разница между переходным процессом 6000 В для CAT III-600 В и переходным процессом 6000 В для CAT II-1000 В. Это не одно и то же. Здесь вступает в игру импеданс источника. Закон Ома (ампер = вольт/ом) говорит нам, что тестовый источник 2 Ом для CAT III имеет в шесть раз больший ток, чем тестовый источник 12 Ом для CAT II.

Счетчик CAT III-600 В явно обеспечивает лучшую защиту от переходных процессов по сравнению со счетчиком CAT II-1000 В, даже несмотря на то, что его так называемое «номинальное напряжение» может восприниматься как более низкое. Это комбинация установившегося напряжения (называемого рабочим напряжением) и категории, которая определяет общее номинальное выдерживаемое напряжение испытательного прибора, включая важнейшее номинальное выдерживаемое переходное напряжение.

Примечание по CAT IV: Тестовые значения и стандарты проектирования для испытаний напряжением CAT IV рассматриваются во втором издании IEC 61010.

Пути утечки и воздушные зазоры
В дополнение к испытаниям на фактическое значение переходного перенапряжения согласно IEC 61010 мультиметры должны иметь минимальные пути утечки и воздушные зазоры между внутренними компонентами и узлами цепи. Ползучесть измеряет расстояние по поверхности. Клиренс измеряет расстояние по воздуху. Чем выше категория и уровень рабочего напряжения, тем больше требования к внутреннему зазору. Одним из основных отличий между старым IEC 348 и IEC 61010 являются повышенные требования к размещению в последнем.

Практический результат
Если перед вами стоит задача замены мультиметра, перед покупкой выполните одну простую задачу: проанализируйте наихудший сценарий вашей работы и определите, к какой категории подходит ваше использование или область применения . Сначала выберите мультиметр, соответствующий самой высокой категории, в которой вы можете работать. Затем найдите мультиметр с номинальным напряжением для этой категории, соответствующей вашим потребностям. При этом не забывайте про тестовые провода. IEC 61010 также применяется к измерительным проводам: они должны быть сертифицированы по категории и напряжению, которые не ниже, чем у измерительного прибора. Когда дело доходит до вашей личной защиты, не позволяйте тест-лидам быть слабым звеном.

*Некоторые мультиметры имеют входное предупреждение, которое подает предупреждающий звуковой сигнал, если мультиметр находится в этой конфигурации.

Статья предоставлена ​​корпорацией Fluke

Как пользоваться цифровым мультиметром

ЧТО ТАКОЕ МУЛЬТИМЕТР?

Цифровые мультиметры (цифровые мультиметры) являются одним из наиболее важных компонентов набора инструментов электрика.

Они предлагают широкий спектр функций и позволяют очень быстро определить, что происходит в вашей электрической системе.

Что еще более важно, они предлагают надежный способ определения отсутствия напряжения. Знание того, как проверить напряжение с помощью мультиметра, является наиболее важным шагом электрика для обеспечения своей безопасности.

Содержание

1. Опасность №1 Переходные процессы напряжения
2. Опасность № 2 Ухудшение состояния
3. Опасность №3 Человеческая ошибка



Чем опасны цифровые мультиметры?

Чего большинство людей не осознает, так это того, что когда электрики выполняют критически важный этап определения отсутствия напряжения, они на самом деле подвергаются повышенному риску возникновения дуговой вспышки или поражения электрическим током, даже если они знают, как это сделать. правильно пользоваться цифровым мультиметром.

Подумайте об этом, чтобы завершить тест, электрик должен приблизиться к частям потенциально находящихся под напряжением цепей на несколько дюймов и прикоснуться к этим частям цепей двумя щупами размером с ручку… комфортный.

За годы эксплуатации мультиметров произошло несколько аварий, когда что-то пошло не так на этапе тестирования, и кто-то подвергся серьезной дуговой вспышке или был поражен электрическим током.

Во время использования квалифицированными электриками цифрового мультиметра или контрольно-измерительного прибора произошло много аварий с электричеством.

Опасность поражения электрическим током может возникнуть, если измеритель и измерительные провода не обслуживаются должным образом.

Дуговая вспышка может произойти, если счетчик не рассчитан должным образом на напряжение, счетчик подвергается воздействию переходного напряжения вне условий его эксплуатации или из-за дефектных деталей или компонентов.

Давайте рассмотрим некоторые из рекомендуемых мер предосторожности при использовании мультиметра и то, что мы можем сделать, чтобы они не случались с нами или людьми, с которыми мы работаем.

Опасность №1: скачки напряжения

Переходные процессы напряжения — это просто причудливый термин для обозначения скачков напряжения.

Иногда напряжение в 480-вольтовой системе может достигать 8000-10 000 вольт!

Часто на предприятии эти перенапряжения могут создаваться двигателями, конденсаторами и приводами с регулируемой скоростью.

Удары молнии на наружных линиях электропередач также являются весьма вероятной причиной скачков напряжения.

Вот почему так важно убедиться, что вы приобрели цифровой мультиметр с соответствующей категорией для выполняемой вами работы.

Как работают эти категории?

Представьте себе, что молния ударяет по линиям электропередачи за пределами завода.

Переходное напряжение будет проходить через подключение к сети в трехфазную систему распределения питания объекта, вниз к однофазным цепям и, в конечном счете, к электронике в офисах.

По мере того, как всплеск проходит через систему, он постоянно уменьшается, пока не станет незначительным.

Каждая категория мультиметра основана на мощности, доступной в каждом из этих мест.

Если вы хотите лучше понять эти категории, вот отличная статья от Fluke.

Суть в том, чтобы убедиться, что у вас есть измеритель соответствующей категории для работы.

Решение: выбор правильного измерителя и датчиков

При выборе правильного измерителя для работы необходимо учитывать два основных фактора: уровень напряжения и рейтинг категории. Это относится и к используемым тестовым зондам.

Уровень напряжения понятен.

Не используйте измеритель/зонд с номинальным напряжением меньше, чем напряжение тестируемого оборудования.

Прибор/зонд может взорваться и вызвать вспышку дуги.

Рейтинг категории относится к величине переходных перенапряжений (описанных выше), которые может выдержать измеритель/датчики.

Правильная оценка категории основывается главным образом на расположении оборудования вблизи источника (поскольку переходные процессы будут сведены к минимуму по мере увеличения импеданса системы).

Как правило, чем ближе к внешней стороне, тем выше требуется рейтинг категории.

• CAT II Нагрузки с подключением к однофазной розетке;
• CAT III Трехфазное распределение, включая однофазное коммерческое освещение;
• CAT IV Трехфазный при подключении к сети, любые наружные проводники.

Опасность № 2: Изоляция зонда и износ измерителя

При выполнении измерений с помощью мультиметра всегда следует надевать резиновые изолирующие перчатки, но безопасность заключается в многоуровневой защите, и одним из этих слоев являются сами зонды.

Изоляцию зондов следует проверить на наличие признаков износа или трещин, чтобы обеспечить полную защиту от ударов.

Вы также должны убедиться, что счетчик находится в хорошем состоянии и работает правильно.

Случаи рукопашного удара электрическим током являются основной причиной смерти электрика, несомненно, из-за пути прохождения тока через сердце.

Решение: проверка измерителя и датчиков на наличие дефектов

Тщательный визуальный осмотр является одним из наиболее важных шагов, которые вы можете предпринять, чтобы убедиться, что ваше оборудование находится в хорошем рабочем состоянии. Перед каждым использованием необходимо проводить следующие визуальные проверки:

• Проверить корпус на наличие признаков трещин;
• Убедитесь, что дисплей не тусклый;
• Отключите тестовые щупы и проверьте наличие признаков растрескивания или износа проводов;
• Проверьте наличие зазоров или трещин в месте соединения изолированного провода со штекерами/щупами на каждом конце; и
• Когда зонды подключены, они должны чувствовать себя надежно и прочно.

Решение: Используйте функцию непрерывности счетчика для проверки внутренних разрывов.

Это может варьироваться от счетчика к счетчику, поэтому обязательно прочитайте свое руководство!

Но чаще всего так и делается.

• Проверьте сопротивление измерительных проводов, вставив провода во входы V/Ω и COM;
  • Выберите Ω и соедините кончики щупов;
• Сопротивление должно быть в пределах 0,1-0,3 Ом

Опасность №3: человеческий фактор или самоуспокоенность

Вероятно, это происходит чаще всего…

Человеческая ошибка.

И что с этим делать? Либо наймите всех роботов, либо увеличьте количество тренировок.

Вы можете не думать, что обучение работе с мультиметром — это то, что вам нужно учитывать при работе с квалифицированным электриком, но на самом деле важно научить их тому, что может пойти не так.

Со временем, если ничего не пойдет не так, наступит самоуспокоенность.

Вот лишь некоторые из недосмотров и ошибок, которые часто встречаются в электрических авариях, связанных с цифровыми мультиметрами и электрическими тестерами.

Ошибка: При измерении напряжения выбрано значение Ом

Распространенная ошибка при измерении напряжения заключается в том, что измеритель остается в режиме настройки Ом.

Некоторые измерители старого типа не могут работать с напряжением, когда установлено значение в омах.

Это может привести к искрению счетчика или, в худшем случае, к взрыву.

Часто наибольший ущерб работнику наносит не взрыв счетчика, а взрыв, вызывающий больший взрыв внутри оборудования, на котором рабочий выполняет задание.

Ошибка: забыл заменить гнездо датчика

При переключении с измерения тока на измерение напряжения легко повернуть лимб с «V» на «A», но часто упускают из виду то, что заменяют датчики на правильная розетка.

Некоторые измерители достаточно умны, чтобы подать звуковой сигнал, если вы забудете переключить датчики, но те, которые этого не делают, могут привести к разрушительным результатам.

По сути, счетчик замыкается накоротко, и при подключении к сети 600 вольт возникающая вспышка дуги может привести к летальному исходу.

Ошибка: напряжение превышает предельные значения измерителя

История Эдди Адамса является примером того, что может произойти, когда мультиметр используется в цепи с более высоким напряжением, чем номинальное значение измерителя.





По сути, Эдди использовал 1000-вольтовый счетчик в 2300-вольтовой системе.
