Автомобильная подвеска МакФерсон (McPherson) – схема строения, принцип работы, плюсы и минусы || AutBar.Ru

Из публикации вы узнаете, что из себя представляет автомобильная подвеска МакФерсон, какой схемой строения и принципом работы она обладает. Кроме того, в статье рассказано о надежности, ресурсе, а также плюсах и минусах, которыми характеризуется McPherson, как самый распространенный тип подвески на планете.

РЕКОМЕНДУЕМ К ПРОЧТЕНИЮ: САМЫЕ КАЧЕСТВЕННЫЕ КИТАЙСКИЕ АВТО В РОССИИ

Тип подвески МакФерсон знают практически все, от мала до велика. Она является самой распространенной среди всех существующих на земле типов автомобильных подвесок. Данную подвесочную систему автомобиля изобрел американец шотландского происхождения Джеймс Макферсон в начале 20 века. Конструкция настолько была простой и ремонтопригодной, что до нашего времени она практически и не изменилась.

ПРИНЦИП РАБОТЫ АВТОМОБИЛЬНОЙ ПОДВЕСКИ ТИПА МАКФЕРСОН

Конструкция подвески Макферсон обладает конструкционным отличием от большинства других. Отличие заключается в наличии амортизационной стойки, которая в народе имеет название “раскачивающаяся свеча“, потому и прозвали Макферсон – “Свечной подвеской“. Такой тип подвески, как правило, используется на передней оси автомобиля. Благодаря не обычной конструкции подвески, коробка передач и двигатель в автомобилях располагается под капотом, как бы поперечно и при этом образуется много свободного пространства для обслуживания узлов. Данным момент и позволил получить общемировое признание подвеске Макферсон, а также из-за этого она получила широчайшее использование у автопроизводителей переднеприводных транспортных средств.

В состав любой подвески типа Макферсон, входят следующие элементы:

— рычаг по перечной тяги;

— подрамник;

— кулак поворотного типа;

— амортизаторная стойка;

— стабилизатор устойчивости поперечного типа.

В современных автомобилях некоторые элементы подвески могут изменяться, заменяться или убираться более новыми и технологичными деталями (шаровой опорой, опорными подшипниками, дополнительными рычагами и др.), исходя из задач, которые стоят перед производством нового транспортного средства.

СХЕМА СТРОЕНИЯ И КЛЮЧЕВЫЕ ДЕТАЛИ АВТОМОБИЛЬНОЙ ПОДВЕСКИ МАКФЕРСОН

В состав почти 90 процентов модификаций автомобильной подвески Макферсон входят такие элементы, как рычаг по перечной тяги, подрамник, кулак поворотного типа, амортизаторная стойка, а также стабилизатор устойчивости поперечного типа. Иногда применяется специальный прут под названием торсион, который выполняет функцию упругой детали.

Ключевые компоненты автомобильной подвески МакФерсон:

– Несущей частью подвески является подрамник: он крепится при помощи сайлентблоков к основной конструкции подвески. Как правило, вместе с подрамником применяются резинометаллические крепежи, которые снижают шум и вибрацию на несущий кузов. Подрамник служит местом для соединения рулевой системы, поперечный элементов подвески, а также самого стабилизатора поперечного типа.

– Рычаги поперечного типа крепятся с обеих сторон при помощи резиновых крепежей к подрамнику левого и правого передних или задних колес. Как правило, крепление рычагов является двойным или тройным, это сделано для того, чтобы обеспечить максимальную жесткость всей системе подвески в определенном направлении (продольном или поперечном). Второй конец рычага поперечного типа при помощи шаровой опоры держит кулак поворотного типа, если Макферсон стоит спереди.

– Кулак поворотного типа при помощи соединения на шарнирной основе вставляется и соединяется с рулевой тягой. Основная функция – это обеспечение беспрепятственного поворота колеса автомобиля. Верхняя поверхность кулака закрепляется на амортизационной стойке, а вот нижняя поверхность узла прикрепляется к рычагам поперечного типа. В поворотном кулаке располагается тормозной суппорт, а также ступичный подшипник.

— Стабилизатор устойчивости поперечного типа необходим для уменьшения кренов кузова транспортного средства при входе в поворот. Данный элемент подвески крепится при помощи 2-ух опор. Края стабилизатора при помощи шарниров прикрепляются к стойкам с амортизаторами.

– Амортизатор со стойкой, который идет вместе с пружиной и размещены вместе со специальным буфером сжимания-разжимания. Часть стойки, которая сверху, при помощи прорезиненных втулок прикрепляется к кузовному подкрыльному брызговику, а нижняя часть этого элемента подвески соединяется с кулаком поворотного типа. Иногда можно встретить современные автомобили, в которых пружина и амортизатор разъединены на 2 отдельные детали.

Ниже на фото, можем наглядно видеть автомобильную стойку амортизатора в сборе и ее основные элементы, которые идут единой системой.

На сегодняшний день на рынке можно встретить модели легковых автомобилей, на примере, Мерседес—Бенц, у которых пружина и амортизатор расположены отдельно друг от друга, но это все равно признается подвеской с типом МакФерсон. А все потому что ключевым признаком и моментом такой подвески является цельная крестовина стойки в кулаке поворотного типа. Просто наш пример с Мерседес – это если можно так сказать “Модифицированный Макферсон“. Если сравнить ее со стандартной (пружина расположена слитно с амортизатором), то она дает возможность снижать высоту конструкции и делать ее более компактной, а это уже позволяет автопроизводителям делать более просторным салон и возможность делать доступными к обслуживанию многие узлы.

ПЛЮСЫ И МИНУСЫ АВТОМОБИЛЬНОЙ ПОДВЕСКИ ТИПА МАКФЕРСОН

Как и любой другой тип современной подвески, МакФерсон имеет ряд достоинств и недостатков в своей системе. О таких моментах мы сейчас и поговорим.

Плюсы автомобильной подвески МакФерсон:

– значительно дешевая в производстве по сравнению с конкурентными типами подвесок;

– занимает мало пространства, высокая компактность;

– незначительная масса подвески в сборе, примерно на 20 процентов ниже конкурентных типов;

– высокий ресурс всей системы подвески, выше на 2-3 года, чем у любом другом типе;

– очень просто проводить диагностику неисправных элементов подвески такого типа, так как четкие причины износа будут видны сразу.

Однако, кроме наличия большого количества преимуществ автомобильной подвески типа Макферсон, имеются и недостатки или недоработки инженерного и системного уровня.

Минусы автомобильной подвески МакФерсон:

– показатели динамики автомобиля на продольных и поперечных рычагах лучше, чем у МакФерсон;

– если автомобиль используется в суровых условиях, то возможно потребуется укрепление кузовного брызговика в местах монтажа подвески;

– со времен могут возникать пробои в подвеске по неровным дорогам, а также не исключено появление трещин металлических деталей от усталости материала;

– нередко возникают выходы из строя стоек амортизаторов, что приводит к их замене или дорогостоящему ремонту;

– попадание гула внутрь автомобиля от элементов крепления кузова к подвеске во время движения по дороге;

– малый угол продольного крена при резком торможении транспортного средства.

К большому сожалению недочеты подвески иногда сужают возможности применения такой системы для ее установки на производимые автомобили. Если к примеру взять низкую стоимость изготовления подвески, то из-за снижения конечной цены ее узлов – это привело к ухудшению динамики автомобиля и поэтому такую подвесочную систему практически перестали устанавливать на премиальные и гоночные легковые автомобили. А такой пример, как из-за крупных нагрузок в области крепления стойки к брызговику кузова приводит со временем к сильнейшему износу и трещинам в местах состыковки, практически не позволяет применять подвеску McPherson, как независимую в транспортных средствах с повышенной грузоподъемностью. Ниже на фото, мы можем наглядно еще раз обобщенно увидеть преимущества и недостатки подвески автомобиля с типом действия McPherson.

Таким образом, трудно судить об идеальности подвески такого типа, однако, если рассматривать любую другую, то как преимуществ, так и недостатков будет не меньше, а то и недочетов может оказаться на порядок больше. Поэтому, исходя из конкурентных систем подвесок, МакФерсон выглядит наиболее надежной.

В завершении отметим, что из-за ряда ощутимых недостатков, которыми славится подвеска с типом действия МакФерсон, он ее использования были вынуждены отказаться автопроизводители премиальных марок, на примере, Мерседес—Бенц и БМВ. Помимо всего прочего, на сегодняшний день, подвеска МакФерсон продолжает совершенствоваться и плавно переходит на двойные поперечные рычаги. Также, нельзя не отметить, то факт, что конструкторские преимущества и низкая стоимость системы МакФерсон, позволили стать ей самой известной и устанавливаемой подвеской для автомобилей дешевого и среднего ценового сегмента.

ИСТОЧНИК МАТЕРИАЛА — НАШ КАНАЛ ЯНДЕКС ДЗЕН

БЛАГОДАРИМ ВАС ЗА ВНИМАНИЕ! ПРОЯВЛЯЙТЕ ВЗАИМОУВАЖЕНИЕ НА ДОРОГАХ!

Подвеска МакФерсон (McPherson): устройство,описание,назначение,фото

Содержание статьи

Подвеска автомобиля одна из главных составных ходовой системы, за счет которой автомобиль передвигается. Одним из таких примеров считается подвеска МакФерсон, которую часть можно встретить на автомобилях с передним приводом. Это один из самых распространенных видов независимой подвески, к тому же мало прихотливый в плане запчастей и поломок. Так же можно сказать, что McPherson это развитый вид подвески на двойных поперечных рычагах, в которой инженеры вместо верхнего поперечного рычага установили амортизаторную стойку.

За счет компактной структуры и малого количества деталей подвеска МакФерсон позволяет расположить двигатель и трансмиссию поперечно, а крутящий момент, как правило, передается на переднюю ось автомобиля. Еще один плюс McPherson – большой ход, позволяющий препятствовать пробоям. Рассмотрим более подробно устройство подвески, характеристики и возможности в плюсах и минусах.

История создания

Ford Vedette 1948 года выпуска

Данная подвеска была разработана на базе двухрычажной, применявшейся в 1940-х годах. Разработал и внедрил в серийное производство свое изобретение инженер компании Ford Эрл МакФерсон. Решением, позволившим упростить конструкцию подвески с двумя поперечными рычагами, стало применение несущей амортизационной стойки. Характерной особенностью являлось наличие пружины в ее верхней части. В собранном виде конструкция представляла собой единое целое. Это позволило отказаться от необходимости использования верхнего рычага. Первым серийным автомобилем с данной конструкцией передней подвески стал Ford Vedette 1948 года выпуска. Позже модифицированные  варианты  стали использовать и на других автомобилях концерна.  В 70-х идею МакФерсона подхватили остальные автопроизводители. Тип подвески назвали именем создателя.

Устройство подвески

Широкое распространение подвеска MacPherson получила благодаря очень простому устройству с небольшим количеством составных частей.

Конструкция ее включает в себя:

• Кронштейны кузова или подрамник;
• Нижний рычаг;
• Амортизационная стойка;
• Верхняя опора;
• Элементы, обеспечивающие подвижные соединения (резинотехнические элементы, шаровые опоры).

Это компоненты только одного колеса. На одной оси для двух ее колес используется два комплекта перечисленных составляющих. Но есть еще один компонент, соединяющий подвески левого и правого колес – стабилизатор поперечной устойчивости, который своими концами прикрепляется к стойкам или рычагам, а в центральной части к подрамнику или кузову.

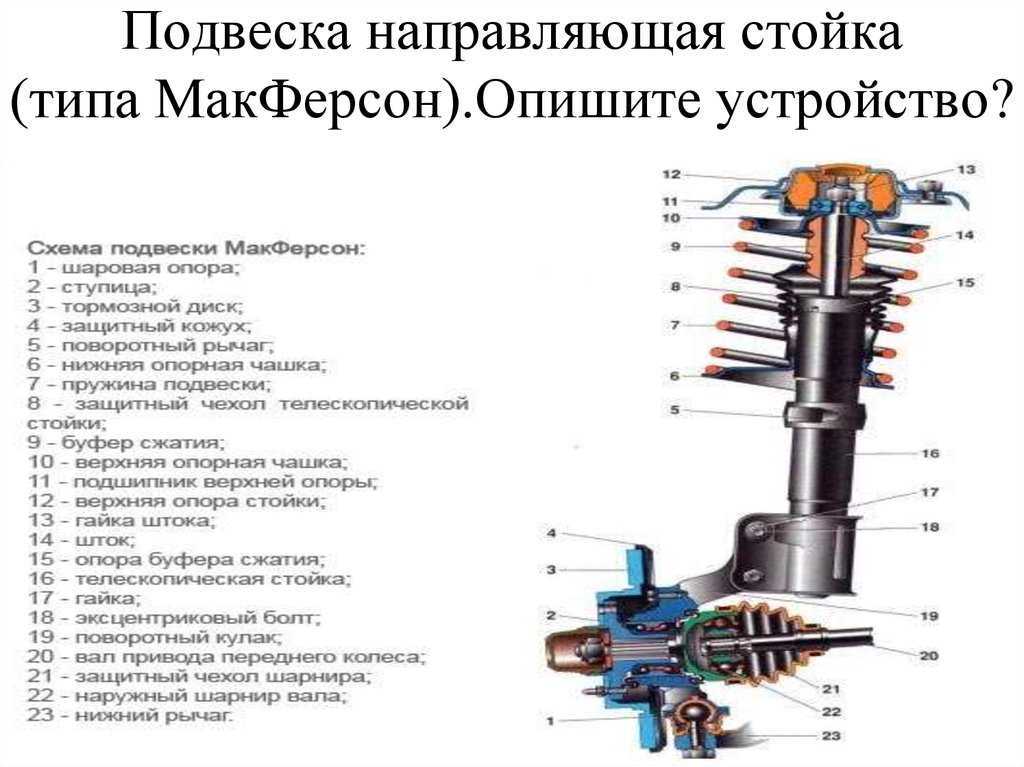

Элементы подвески МакФерсон

Устройство подвески МакФерсона очень простое. В нижней части ступица колеса прикреплена подвижным соединением к кузову посредством поперечного нижнего рычага. К ступице также крепиться вертикально расположенная амортизационная стойка (хотя и не строго вертикально, а под определенным углом). В верхней части эта стойка упирается в кузов и крепиться к нему посредством опоры. Вот и вся конструкция этой независимой подвески.

Поворотный кулак со ступицей

Теперь немного по каждому составному элементу подвески. Для крепления к кузову в нижней части предусмотрены кронштейны, представляющие собой обычные проушины, к которым посредством болтового соединения крепятся поперечные рычаги. Но чтобы обеспечить уменьшенную передачу вибрации на кузов, крепление рычага делается через резинометаллические проставки – сайлент-блоки. Кронштейны эти могут быть сделаны как на самом кузове, так и на подрамнике – трубной конструкции, крепящейся к несущей части.

В самой простой версии этой подвески используется всего один нижний поперечный рычаг, крепящийся одним концом через сайлент-блок к кузову, а вторым посредством шаровой опоры – к ступице. Дополнительно к этому рычагу присоединяется стабилизатор, тоже через сайлент-блок. Но такая конструкция не обеспечивает должной жесткости относительно продольного смещения колеса.

Поэтому более современные подвески МакФерсона используют либо два поперечных рычага, установленных под определенным углом относительно друг друга, либо один, но А-образный. Такое решение несколько увеличивает количество точек крепления, а значит, и мест, в которых может появиться вибрация, но зато обеспечивается должная фиксация колеса от продольного смещения. В таких конструкциях стабилизатор если и крепиться к рычагу, то не напрямую, а посредством специальной стойки. Но очень многие автопроизводители фиксируют концы стабилизатора к корпусу стойки через тяги.

Амортизационная стойка является главным элементом подвески МакФерсона, поскольку в ее задачу входит гашение колебательных движение и максимально возможное снижение их передачи на кузов. Состоит она из корпуса, посредством которого она крепиться к ступице, пружины и амортизатора. Классической является схема стойки, в которой амортизатор с корпусом располагаются внутри пружины, хотя есть и конструкции с вынесенной пружиной.

Устройство газомасляной стойки MacPherson

В верхней части стойка крепиться посредством специальной опоры, в которую упирается пружина. Зачастую в конструкции опоры используется подшипник, который обеспечивает возможность вращения стойки вокруг оси. Чем достигается еще одно положительное свойство этого вида подвески – возможность использования ее в качестве поворотного кулака.

Плюсы и минусы подвески МакФерсон

Как и в каждом устройстве, подвеска МакФерсона имеет свои плюсы и минусы в сравнении с другими подвидами независимых подвесок. Для начала рассмотрим основные плюсы, которые инженеры и специалисты чаще всего выделяют, так как данная подвеска получила широкое распространение на современных автомобилях:

• Надежность, а простота самой конструкции обеспечивает весьма большой ресурс эксплуатации;
• Универсальность, подвеска МакФерсон отлично работает как на передней, так и на задней оси автомобиля;
• Относительно небольшая стоимость производства. Небольшое количество составных деталей делает эту подвеску самой доступной и недорогой;
• Небольшие размеры. За счет небольшого количества деталей, позволяет использовать даже на самых компактных автомобилях;
• Ход подвески с большим запасом. За счет такого запаса снижается вероятность пробоя подвески или передачи энергии удара на кузов автомобиля;
• Снижена нагрузка на подвижные элементы подвески. Основное усилие берет на себя стойка, а вот шаровые опоры и сайлентблоки обеспечивают подвижность механизмов, за счет чего они получили неплохой запас ресурса.

Несмотря на такие плюсы подвески МакФерсон, все же есть и минусы, которые сыграли не самую последнюю роль в массовом использовании на всех автомобилях:

• Сложность в обслуживании амортизационной стойки. Чтоб заменить одну деталь или провести обслуживания других составных, необходимо полностью извлекать всю конструкцию, а вот для разборки потребуется специальный инструмент, так как пружину сжать и разжать не так просто;
• Постоянная нагрузка на стойку. Именно этот фактор влияет на срок эксплуатации подвески, как правило, он пропорциональный. Чем больше нагрузка, тем меньший срок эксплуатации;
• Развал-схождения и кинематика. В случае большого хода амортизационной стойки, углы развала-схождения меняются в широком диапазоне. В результате, снижается устойчивость и управляемость автомобиля, повышается износ шин;
• Усиление места крепления на кузове верхней части амортизационной стойки. Можно сказать, что эта часть кузова больше всего выдерживает перегрузки, если не укрепить, то могут появиться трещины или коррозия;
• Повышенный шум работы. За счет шумных механизмов, подвеску МакФерсон не используют на автомобилях премиум класса, чаще всего предпочтение отдают многорычажному варианту. Такой тип подвески обеспечивает бесшумность и плавность хода кузова автомобиля.

Учитывая плюсы и минусы подвески МакФерсон, её все же решили использовать на множестве серийных автомобилей, как один из вариантов независимой подвески. Дешевая, проста и надежная, что и придает ей популярности. Помимо стандартного набора есть и модифицированные варианты. В таком случае вместо стандартного амортизатора производитель устанавливает гидропневматический амортизатор.

За счет такой доработки можно менять жесткость подвески, устанавливать дополнительный шаровый шарнир сверху. В свою очередь это сказывается на улучшении управляемости, в случае движения по неровностям на дороге.

Как она функционирует

Работает подвеска МакФерсона так: при наезде на неровность, колесо вертикально смещается относительно кузова и это обеспечивает стойка (за счет сжатия пружины) и рычаг, крепящийся подвижными соединениями к ступице и несущей части.

Пружина воспринимает усилие, но она не способна его быстро загасить, и здесь в работу вступает амортизатор, который и поглощает всю энергию.

Во время наезда на неровность также возникает усилие, которое старается сместить само колесо в продольном направлении. С таким негативным действием «борются» два рычага, установленных под углом или же один А-образный, у которого две вершины крепятся к кузову и только одна – к ступице.

После преодоления неровности, пружина принимает исходное положение, из-за чего колесо, относительно кузова, выравнивается.

При преодолении неровностей оба колеса смещаются независимо друг от друга. Но при этом подвеска не способна полностью поглотить все усилия и часть их все же передается на кузов. При этом возникает вероятность раскачивания несущей части, если оба колеса движутся по неровности.

Чтобы этого не произошло и используется стабилизатор поперечной устойчивости, соединяющий две независимые подвески одной оси. Он представляет собой обычный торсион и за счет возникновения сил, противодействующих скручиванию, он способен погасить колебательные движения кузова.

Признаки и неисправности подвески МакФерсон

Первая и весьма заметная неисправность – раскачивание кузова автомобиля. Основной признак того, что стойки амортизатора вычерпывают свой ресурс и приходят в негодность. Как результат потеря комфорта, ухудшение управляемостью автомобиля, а так же ускоренный износ сопутствующих деталей подвески.

Автомобили, на которых установлены ABS и ESP, в случае поломки подвески начинают чаще срабатывать и сигнализировать. Как только Ваш «железный конь» начинает клевать носом или же раскачиваться, то не стоит откладывать на потом. Результат таких поломок – пропорциональное увеличение тормозного пути, чем больше поломка, тем медленней будет останавливаться автомобиль. Соответственно и безопасность автомобиля теряется.

Потеря курсовой устойчивости еще одна причина, по которой стоит обратить внимание на подвеску автомобиля. Выход или ослабление одного из амортизаторов приводит к уменьшению упора машины на все 4 колеса. Таким образом, при заходе в поворот, машину попросту заносит, само скольжение любой оси говорит о возможной поломке.

Хотя бы раз в жизни каждый водитель ощущал на себе, как автомобиль клюет носом или подкидает зад. Обычно это приводит к плохому самочувствию, снижению внимания или куда более яркие последствия такой поломки. Это очередной признак выхода из строя амортизаторов автомобиля, сама ж раскачка и неправильное распределение массы машины ощущается при резком разгоне или торможении. Комфортно сидеть в таком автомобиле никак нельзя, к тому же все это вредит кузовной конструкции.

Уменьшение дорожного просвета так же признак выхода из строя одной из частей подвески, если вы конечно не сторонник «заниженных» автомобилей, а подвеска автомобиля не проходила доработок. Причин такой поломки может быть несколько, усталый металл, коррозия одной из деталей. Чаще всего могут просесть пружины (сокращают ход сжатия), за счет чего вся сила удара передается за кузов и салон автомобиля, расширяются соединения и стыки на кузове и по интерьеру.

Неравномерный износ шин и излишняя жесткость, именно с этих показателей и начинается большинство проблем с подвеской. Увидеть износ шин можно невооруженным глазом, а жесткость будет ощутима при езде по неровной дороге. Для подвески МакФерсон это весьма распространенное явление, за счет плавающего угла колес (нарушение развала-схождения колес) или же проседания амортизационной стойки в целом.

Составляющие элементы подвески

Амортизационная стойка

Представляет собой амортизатор с установленной на корпусе витой пружиной. Пружина зажата между нижней и верхней чашками. Верхняя опора амортизатора закреплена на кузове в специальной нише под крылом автомобиля. Поворот колеса осуществляется за счет интегрированного в нее подшипника. Нижняя часть стойки МакФерсон соединяется со ступичным узлом. Стойка устанавливается не вертикально, а под определенным углом к колесу автомобиля в поперечной плоскости. Данный угол называется углом поперечного наклона шкворня или KPI и оказывает большое влияние на управляемость автомобиля. Данный параметр не регулируется и закладывается в конструкцию подвески при проектировании.

Нижний поперечный рычаг

Направляющий элемент, обеспечивающий вертикальное перемещение подвески.   Имеет две точки крепления к подрамнику кузова. Реже встречается вариант с одним креплением, при этом вторая точка дублируется продольной (реактивной) тягой. Через шаровое соединение фиксирует ступицу колеса в ее нижней части.

Стабилизатор поперечной устойчивости

Упругая изогнутая металлическая тяга, закрепленная на подрамнике и обоих рычагах. Предназначена для выравнивания поперечного крена автомобиля. При поворотах сторона с меньшим наклоном поддерживает противоположную.

Отличие амортизационной стойки от амортизатора

Амортизатор – демпфирующий элемент подвески, предназначенный для гашения колебаний. Амортизационная стойка, в свою очередь, состоит из амортизатора и пружины. Таким образом, помимо конструктивных особенностей, стойка выполняет намного больше функций, а именно является одновременно несущим, упругим и демпфирующим элементом конструкции.



Амортизационная стойка подвески

Отличие стойки от обычного амортизатора:

1. Представляет собой более сложный механизм.
2. Имеет усиленную конструкцию и больший диаметр штока.
3. Является упругим элементом, воспринимающим нагрузки от дорожной поверхности.
4. Удерживает вес автомобиля.
5. Поворотная опора амортизатора участвует в повороте колес автомобиля.
6. Воспринимает осевые и боковые нагрузки.

Задняя подвеска типа Макферсон

На автомобилях с независимой подвеской сзади также применяется схема МакФерсон. Однако ее разрабатывал уже другой конструктор по фамилии Чапмен. В названии часто используется и его имя. Принцип действия и устройство аналогичны передней.

Задняя независимая подвеска МакФерсон

Преимущества:

1. Отличается легкостью по причине меньшей нагруженности задней части автомобиля.
2. Позволяет улучшить общую управляемость.
3. Имеет конструктивную возможность реализовать поворот колес. Актуальна для ряда автомобилей с подруливающей задней подвеской.

Несмотря на имеющиеся недостатки, подвеска на основе направляющих стоек оптимальна для большинства легковых автомобилей среднего класса. Одними из решающих преимуществ остаются стоимость производства и ремонтопригодность.

Где устанавливают подвеску МакФерсон

Неоднократно выше упоминали, что встретить подвеску МакФерсон зачастую можно на переднеприводных автомобилях среднего и класса, на передней оси (реже устанавливают на заднюю ось).

Но это не строгое правило, данный тип механизма так же можно встретить на бюджетных вариантах машин, как спереди, так и сзади. Самые популярные автомобили, на которых можно встретить подвеску МакФерсон, представлены ниже.

• Hyundai Creta;
• Mitsubishi Lancer;
• Audi 80;
• ВАЗ 2109;
• Chevrolet Aveo;
• Volkswagen Passat;
• Ford Focus;
• Nissan Maxima;
• Skoda Octavia;
• Toyota Camry;
• Kia Soul.

Это минимальный список того, где, применяется подвеска МакФерсон, поэтому найти и рассмотреть её можно на многих автомобилях. Не поленитесь подойти к любому автомобилю и посмотреть на устройство передней подвески, чтоб вполне понять и увидеть разницу с многорычажной.

Датчик детонации:описание,виды,устройство,принцип работы

Вариатор:описание,фото,принцип работы,устройство,виды

Регулятор давления топлива:описание,фото,назначение,устройство

Двигатели вольво: описание,фото,история,двигатели Volvo V40

Как установить стойки и картриджи McPherson



СНЯТИЕ/РАЗБОРКА



Чтобы снять существующую стойку MacPherson, , следуйте процедуре, описанной в руководстве по ремонту производителя. В целом это можно описать следующими шагами:



1. Поместите автомобиль на подъемник.



2. Перед подъемом автомобиля ослабьте (но не выкручивайте) болты крепления колеса.

3. Откройте капот и поднимите автомобиль.

4. Снимите колесо.

5. При необходимости отсоедините шаровые опоры от наконечников рулевых тяг и стоек стабилизатора. Также ослабьте болты крепления стойки к поворотному кулаку и любой другой рулевой тяге.

6. Найдите верхнее крепление стойки. Ослабьте и снимите болты , крепящие комплект верхнего крепления к стойке стойки. Будь осторожен; снятие этих болтов может привести к падению стойки в сборе.

7. Осторожно извлеките узел стойки из автомобиля. В некоторых моделях автомобилей перед снятием стойки в сборе необходимо сжать пружину.

8. Сожмите пружину с помощью приспособления для сжатия пружин. Убедитесь, что стойка и пружинный компрессор закреплены и направлены от вас. Всегда следуйте инструкциям производителя пружинного компрессора.

9. Когда пружина сжата и зафиксирована, используйте подходящий инструмент (полый гаечный ключ, храповик и торцевая головка) , чтобы снять гайку на верхней части стержня стойки .

10. Снимите старый комплект верхнего крепления (подшипник стойки и резиновая втулка), комплект пружины и защиты (компрессионный бампер и пылезащитный экран).

11. Снимите кольцо, которое удерживает картридж стойки и все внутренние компоненты (центрирующая втулка и т. д.) внутри корпуса стойки.



СБОРКА



1. Заправьте картридж стойки, сжав и вытянув его в рабочем положении. Повторите этот процесс 5 раз.

2. Залейте небольшое количество (примерно 50 мл) масла в трубку стойки. Это поможет предотвратить износ устройства, связанный с нагревом, уменьшит шум и продлит срок службы.

3. Поместите новый картридж в корпус стойки.

4. I установите новое стопорное кольцо из комплекта поставки с новым картриджем и затяните его с моментом, указанным производителем. Убедитесь, что устройство надежно закреплено в корпусе.



КРЕПЛЕНИЕ СТОЙКИ



1. Установите пружину в правильное положение на гнездо пружины стойки.

2. Установите новый защитный комплект (компрессионный бампер и пылезащитный экран) на стержень стойки.

3. Установите новый комплект верхнего крепления на стержень стойки и пружину и затяните гайку стержня стойки до крутящего момента, указанного производителем.

4. Установите собранную стойку в сборе на поворотный кулак. Болты следует затягивать только от руки , чтобы узел мог свободно двигаться.

5 . Поместите узел стойки обратно в опору стойки и вручную затяните болты верхнего монтажного комплекта , чтобы временно прикрепить узел к шасси

6. Затяните все болты, крепящие стойку к соответствующему элементу рулевого управления и подвески с (тяга стабилизатора, рулевые тяги, поворотный кулак и т. д.), затем затяните в соответствии со спецификациями производителя.

7. Установите колесо и затяните болты в соответствии со спецификациями производителя.

8. Затяните болты комплекта крепления верхней части стойки в соответствии со спецификациями производителя.

9. Выполните окончательную проверку всех компонентов.

10. Выровнять колеса.

11. Тест-драйв автомобиля перед передачей клиенту.

Примечание. Только для информационных целей. Мы не несем ответственности за любой ущерб, возникший в результате того, что вы полагаетесь на этот контент. YouTube канал.

ВЫ ИЩЕТЕ АМОРТИЗАТОР?



Откройте для себя Monroe OESpectrum или воспользуйтесь инструментом поиска запчастей, чтобы узнать

Какой амортизатор подходит для вашего автомобиля.



Другая техническая поддержка, которая может вас заинтересовать

Руководство по установке амортизаторов и стоек

Замена изношенных амортизаторов и стоек является важным шагом в восстановлении безопасного рулевого управления, управляемости и тормозных характеристик автомобиля. Следуйте этим подробным инструкциям, чтобы обеспечить полный и качественный ремонт.

ПОДРОБНЕЕ

Руководство по установке газовых пружин

Газовые пружины Monroe MAX-LIFT ^® могут помочь восстановить удобство, безопасность и функциональность крышек багажников, задних капотов, люков и задних окон. Вот как выполнить этот быстрый и простой ремонт.

ПОДРОБНЕЕ

Передняя стойка МакФерсон (2 шт. ДМС)

В передней подвеске МакФерсон (2 шт. ДМС) поворотный кулак и колесо расположены рычагом управления и стойкой. Спиральная пружина является частью стойки и действует между трубкой стойки и кузов автомобиля. Ось пружины обычно не параллельна стойке, а смещена относительно нее. свести к минимуму изгибающий момент в стойке.

Рис. 1. Передняя подвеска со стойками MacPherson (1 шт. LCA) с рулевым управлением

Использование модели

Передняя система подвески со стойками МакФерсон (2 шт. LCA) может использоваться в любой передней части автомобиль или полная модель автомобиля. Геометрия и масса по умолчанию приблизительно соответствуют легковой автомобиль или легкий грузовик, но модель и данные могут быть изменены, чтобы отразить любой размер транспортного средства, от большого грузовика до масштабной модели автомобиля.

Примечание:

• Корпус колеса представляет собой массу и инерцию шины и обод.
• Корпус ступицы колеса представляет собой массу и инерцию других вращающиеся тела, такие как тормозной диск, но не полуоси, если подвеска ведомый. Ступица колеса и тормозной диск не имеют связанной графики.
• Детали колеса и ступицы колеса используют расположение центра колеса как центр тяжести.

Совет:

• С помощью Мастер сборки. Вам предлагается создавать системы и понять полученную модель с помощью графического пользовательского интерфейса.

  При строительстве новая модель подвески, постройте модель со всеми дополнительными системами (стабилизатор бар и т. д.), включенные в модель. Немедленно отключите системы с помощью Диспетчера проектов и проведите анализ базовой подвески, чтобы убедиться в ее работоспособности. правильно решает. По мере поступления данных для дополнительных систем; активировать те системы и заполнить их данными.

На изображении ниже показано представление Project Browser систем в полностью укомплектованной модели передней подвески. Подвеска Frnt macpherson (2 шт ДМС) система имеет четыре «дочерние» системы.

Рис. 2. Представление в браузере модели передней части полуавтомобиля. Системы и подсистемы, использующие переднюю часть Подвеска MacPherson Strut с двумя (2) нижними рычагами подвески

Очки

Точки находят соединения и втулки, соединяющие кузова подвески друг к другу. На изображении ниже показан принцип точки передней подвески со стойками МакФерсон (2 шт. LCA) с двухсекционным нижним рычагом рука:

Рис. 3. Основные точки правой стороны — передняя подвеска со стойками MacPherson с двумя (2) частями Нижний рычаг подвески

Примечание. На изображении выше отсутствует левая сторона подвески, точки расположение центров масс тела и точек, в которых расположены дополнительные подсистемы (пружины, амортизаторы, отбойники и стабилизатор поперечной устойчивости) для ясности.

Тела

Передняя подвеска со стойками MacPherson (2 шт. LCA) состоит из корпусов, показанных на изображение ниже:

Рис. 4. Правые боковые кузова — передняя подвеска со стойками МакФерсона (2 шт. LCA)

Примечание: показаны только правые боковые кузова (поскольку левые боковые кузова симметрично), а винтовая пружина не показана на изображении выше для ясность.

Корпус ступицы колеса не имеет связанной графики и поэтому не видно на изображении выше.

Втулки и соединения

В таблице ниже описаны корпуса, втулки и шарниры передней подвески со стойками МакФерсон (2 шт. LCA):

Примечание. В таблице не указаны соединения внутри распорка

Этикетка	Тип	Корпус 1	Корпус 2	Точка	Примечания
Нижний шаровой шарнир	Сферический	Накл	Нижний рычаг подвески	Нижний шаровой шарнир
Шпиндель колеса	Револьвер	Ступица колеса	Накл	Центр колеса
Ступица колеса Fix Jt	Фиксированное соединение	Колесо	Ступица колеса	Центр колеса	Если для параметра Податливость шпинделя установлено значение Да, тип соединения меняется на универсальный и накладывается втулка для моделирования податливости ступичного подшипника.
Втулка LCA	Универсальный	Нижний рычаг подвески	Подрамник, кузов автомобиля или заземление	LCA Втулка	Если для параметра «Соответствует» установлено значение «Нет», это совместное соответствие выключен и ведет себя как чистый универсальный шарнир.
Втулка растяжки	Универсальный	Растяжка	Подрамник, кузов автомобиля или заземление	Втулка растяжки	Если для параметра «Соответствует» установлено значение «Нет», это совместное соответствие выключен и ведет себя как чистый универсальный шарнир. No related posts. Ответить Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
