Подключение камеры заднего вида к Android магнитоле Kia Rio.

На первый взгляд мы немножко отойдем в сторону от тематики IT, но так или иначе это наша тема.
Будем устанавливать мультимедийную систему на Android для Kia Rio с камерой заднего вида, которая будет у нас включаться при парковке задним входом. Камера крепится в штатное место вместо левого плафона освещения номера.
Основной уклон (фотографии, видео) статьи будем именно на правильное подключение самой магнитолы и камеры.

Комплектация обычно включает в себя:
1 Автомобильный Android gps мультимедийный плеер
1 X задняя камера (опционально)
2 X USB кабель
1xgps телевизионные антенны
1 RCA кабель
1x Шнур Питания

Характеристики самой мультемидийной системы:
Процессор чип: 4 ядра
Основная частота Процессор:1,32 ГГц * 4
Озу + пзу: 1 гб + 16 гб/2 гб + 32 гб
Android 8,1GO системы
Форматы поддерживаемые: AVI ASF MKV.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле FLV. RMVB WMV RM MP3 MP4 MOV

MPEG VOB также вы можете скачать другие плееры в магазине Google.
9-дюймовый 1024*600 цифровой дисплей высокой четкости
Предустановленные карты: онлайн-карты Google или другие популярные карты
(Около 1-6 гб системной памяти)
Встроенный модуль1G DDR3 16 Гб флэш-памяти/2G DDR3 объемом до 32 GBФлэш-память
Встроенный модуль WiFi, поддерживающий подключение по WiFi к интернету.
Поддержка входа камеры заднего вида
Интегрированный усилитель 4×50 вт.
Радиочастотный диапазон FM: 87,5-108 мгц
Два задних USB входных разъема

Задний видеовход/выход
2 CH после входа RCA
2-канальный задний аудио выход
1 канал видео выход

Встроенный Bluetooth 4,4, hands-free, телефонная книга, музыка
Вход: 12-14,4 в постоянного тока
Поддержка цифрового тв CMMB (опционально)
Поддержка USB DVR (опционально)
Поддержка TMPS (опционально)
Поддержка OBD (опционально)
Поддержка DAB + (опционально)

Более подробно может ознакомиться у любого продавца на Aliexpress, почитать отзывы.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Установка автомагнитолы Android для KIA RIO начинается со снятия штатной аудио-системы.

Что бы добрать до нее потребуется снять, в порядке очередности:
1. Козырек панели приборов, которая цельно снимается с панелью “спидометра”.
Никаких проводов не крепится к ней, аккуратно снимаем с защелок.
2. Начиная с левого верхнего угла потихоньку отсоединяем рамку самой магнитолы.
3. После того, как немного выдвинули аудиосистему Киа Рио – отсоединяем провода и убираем в сторону штатную магнитолу.

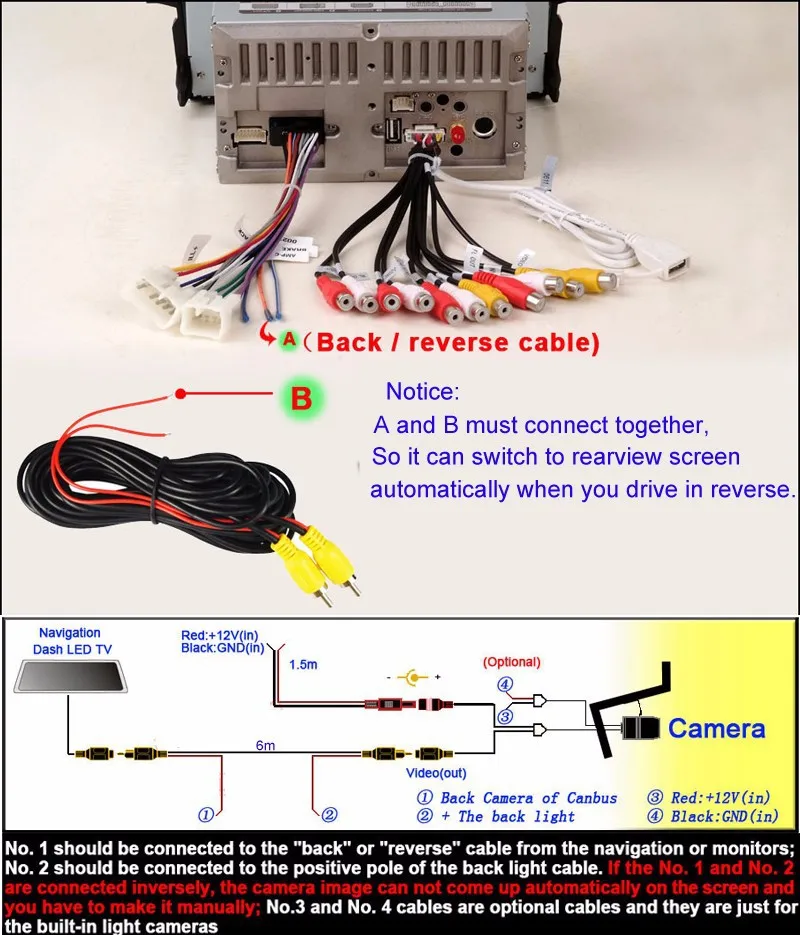

Начнем со схемы подключения, возможно кому-то будет достаточно только взглянуть на нее, что бы сразу понять как куда подключать камеру и магнитолу.

Для всех остальных по порядку.

1. Установки камеры заднего вида.

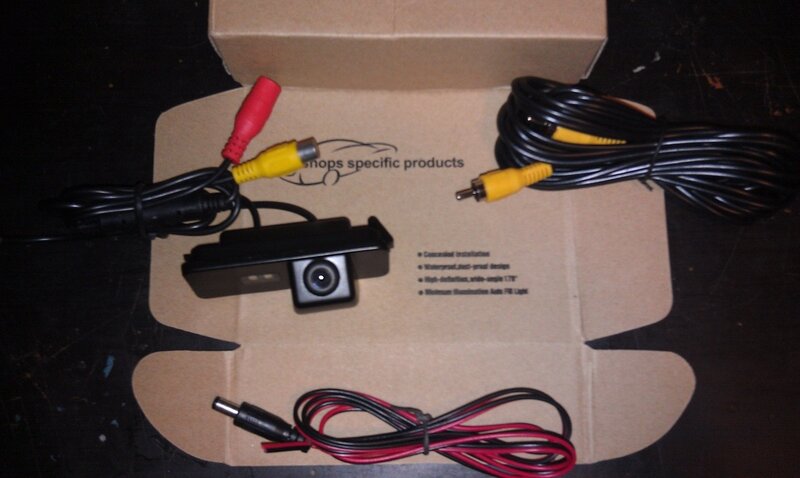

Имеется камера с двумя разъемами: желтого (передача видео) и красного (питание камеры) цвета. Устанавливаем ее вместо левого плафона освещения номера, сняв обшивку крышки багажника.

2.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Подключение магнитолы Android Kia Rio.

2.1. Берем отдельно длинный кабель с

желтым тюльпаном и с отростком красного цвета на концах с двух сторон. Прокладываем от камеры до магнитолы по низу салона через гофру в левой части багажника.
По кабелю с желтым разъемом (тюльпан) будет передаваться видео от камеры к магнитоле.

По красному “отростку” мы даем сигнал для вывода изображения с камеры заднего вида на магнитолу при включении задней передачи.

2.2. Теперь осталось все правильно подключить, соединить провода между собой.
2.3. Магнитола подключается в штатные разъемы, которые вытаскивали из родной магнитолы, тут перепутать невозможно.
Подробнее сделаем акцент на подключении кабеля от камеры к магнитоле Android:
желтый тюльпан от магнитолы соединяем с желтым тюльпаном от кабеля, который тянется с багажника.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле


розовый кабель от магнитолы с надписью “back” или “reverse” скручиваем с красным “отросток”

кабеля, который протащили с багажника.

Подключение магнитолы завершено, можно устанавливать в штатное место.

3. Подключение камеры заднего видео Kia Rio..

3.1. Камера у нас имеет фактически два тюльпана: желтого и красного цвета.
Желтый тюльпан камеры соединяем с желтым тюльпаном от провода, который протянут в салон к магнитоле.

3.2. Красный тюльпан соединяем с черным тюльпаном провода, у которого второй конец раздвоен на провода красного и черного цвета, через них мы далее будем подавать + и .

3.3.Переходим к разъему лампы заднего хода.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

– Находим соединение и штекер от лампочки заднего хода, который мы можем узнать по заведенным в него четырем проводам: оранжево-белый, желтый, черный, красный.

– Вытаскиваем штекер и снимает с него 4 пластмассовых крепежных элемента, что бы можно было к нему подключить провода камеры.

– Берем сдвоенный кабель камеры (красныйчерный), от которого красный провод соединяем с красным отростком видео-кабеля, идущего к аудиосистеме (проложили до магнитолы), второй конец которого соединяли ранее с розовым кабелем магнитолы. Смотрим на схему выше, если сразу не сообразили.

– Теперь задача скрученный двумя красными проводами кабель воткнуть в разъем фонаря заднего хода в пин с оранжево-белым проводом (заходит легко).
– Оставшийся черный провод мы подключаем в этот же штекер заднего хода в пин с черным проводом.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Камеру подключили!

4. Проверим работу.
– включаем зажигание.
– включаем заднюю передачи и видим на экране android-магнитолы изображение с камеры.

Надеюсь получилось понятно и доступно.

схема подключения к китайской автомагнитоле 2 DIN, подсоединить две к штатной, андроиде, хода, не видит, Pioneer, правильно настроить, беспроводной

Для облегчения маневрирования в узких проездах используются видеокамеры, выведенные на заднюю часть автомашины. Информация выводится на дисплей головного мультимедийного устройства или отдельный экран. Владельцу, желающему самостоятельно установить дополнительное оборудование, необходимо знать, как подключить камеру заднего вида к магнитоле.

Как выбрать камеру

Камера заднего вида подключается к разъемам, расположенным на тыловой стенке мультимедийного центра.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Для обеспечения отображения картинки высокого качества используются автомагнитолы стандарта 2 DIN, оснащенные цветным дисплеем с увеличенными размерами. Допускается применение изделий с операционными системами Андроид или Windows CE. Встречаются комбинированные устройства, расположенные в корпусе салонного зеркала заднего вида, обеспечивающие запись дорожной ситуации и отображение видеосигнала от тыловой камеры.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Для передачи сигнала от видеокамеры используется кабель или беспроводной метод. Во втором случае подключается специальный блок беспроводной связи Wi-Fi, обеспечивающий прием сигналов магнитолой. При выборе камеры следует обращать внимание на угол обзора, от которого зависит безопасность маневрирования в стесненных условиях. Рекомендуется использовать оборудование, оснащенное стеклянной оптикой с углом захвата от 120°.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле При установке дополнительного концентратора возможно использование двух или более камер, которые поочередно выводят сигнал на экран.

При подборе оборудования следует обратить внимание на материал корпуса и конфигурацию изделия. Кожух камеры должен плотно прилегать к пластиковой накладке или металлической панели крышки багажника. Установленная камера не должна пропускать воду во внутренние полости кузова, корпус не должен разрушаться под воздействием солнечного света или реагентов, которыми обрабатываются дороги в зимнее время. В конструкции изделий применяются резиновые прокладки, которые не должны терять эластичность в процессе эксплуатации.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать ... Перейти к тесту »

Как и где должна устанавливаться

Корпус с объективом устанавливают на заднем бампере или крышке багажника в зоне, защищенной от потока брызг воды и грязи при движении автомобиля. На части изделий устанавливается форсунка, подающая на камеру воду при активации передачи заднего хода.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Существуют камеры китайского производства, устанавливаемые в отверстие плафона для подсветки номерного знака. Если в камере сохраняется диод подсветки, то он засвечивает изображение, ухудшая его качество.

При корректной установке в объектив камеры видна зона длиной 2-3 м, расположенная позади автомобиля. Зона обзора зависит от высоты установки объектива, чем ниже монтируется устройство, тем меньше расстояние обзора. Вынос оборудования на верхнюю часть крышки багажника позволяет увеличить радиус на 30-35%. На грузовых автомашинах камеры располагаются поверх задних ворот, что обеспечивает обзор пространства при движении с распахнутыми створками.

Как правильно подключить

Подключение штатной камеры заднего обзора для автомашины предусматривает использование кабелей для передачи видеосигнала и установку проводов для подачи питания.

Напряжение включается только в момент начала движения задним ходом, что исключает трансляцию сигнала на дисплей магнитолы при остановке или перемещении вперед.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

При коммутации камеры к китайской магнитоле без цифровой CAN-шины на автомашинах, оснащенных блоком контроля ламп заднего хода, требуется использовать дополнительные реле и сглаживающий фильтр.

Проводная модель

Классическая схема подключения камеры заднего вида предусматривает использование колодок RCA, расположенных на задней части корпуса автомагнитолы. Подобный разъем предусматривается только в части головных устройств, информация о наличии штекера приводится в технической документации. Коммутационные кабели прокладываются от камеры через салон автомобиля, рекомендуется проводить шнуры параллельно штатной электропроводке. При прокладке через петли крышки багажника предусматривается запас длины провода, исключающий натяжение кабеля.

В конструкции камеры предусматривается питание, которое подается по отдельному шнуру от бортовой сети автомашины. Провод с пометкой Reverce необходимо подсоединить к контактам ламп индикации заднего хода.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Отрицательный сигнал подается от кузова автомобиля (например, от болта «массы», расположенного под бампером или в багажном отделении).

При коммутации оборудования к магнитоле Pioneer формата 2 ДИН необходимо задействовать штекер, отмеченный текстом RC In или Camera In. Пометка наносится на корпусе оборудования или в инструкции по эксплуатации. В центральном жгуте магнитолы присутствует отдельный кабель с пометкой Reverse (с изолятором розового цвета), который необходимо подключить к положительной цепи питания. Для подсоединения питания используются лампы задней передачи, установленные в кормовых габаритных огнях автомобиля.

Особенности подключения на машинах европейского производства

Для коммутации камеры заднего вида к китайской магнитоле, базирующейся на операционной системе Android, требуется установить кабели с «тюльпанами». В схеме используются дополнительные провода, идущие от сигнальных кабелей. Шнуры подают сигнал к головному устройству, позволяя вывести на дисплей графическое изображение.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Для питания электроники обзорного устройства подается питание от фонаря индикации включения заднего хода.

На части машин европейского производства применяется заводской блок контроля ламп, который невозможно выключить путем перепрограммирования контроллера. При заведенном двигателе блок непрерывно проверяет состояние ламп, что отражается на дисплее в виде помех. Введение в цепь реле, которое питается от прикуривателя или бортовой розетки, не позволяет включить камеру. Коммутационный блок будет непрерывно щелкать, но изображения на дисплее не будет.

Введение в цепь диода с дополнительным конденсатором, сглаживающим пульсации тока, не позволяет устранить помехи. Для решения проблемы необходимо установить реле с высоким сопротивлением с подачей питания от розетки или прикуривателя через дополнительный блок. В цепи сохраняются диодный мост и сглаживающий конденсатор, не позволяющие воздействовать на реле импульсам от модуля контроля целостности ламп.

Владелец может самостоятельно собрать устройство, подобрав номиналы компонентов по характеристикам автомобиля.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Существуют готовые решения, изготовленные китайскими предприятиями, пользователю необходимо только подключить кабели. Если после установки блока сглаживания отмечаются помехи на дисплее, то проверяется корректность работы генератора и регулятора напряжения. Также рекомендуется убедиться в исправности компонентов системы зажигания.

Беспроводная модель

Для установки беспроводной камеры требуется разместить приемник и передатчик сигналов. Аппараты располагаются в багажном отделении и около головного устройства. Для работы передающего прибора и подсветки объектива необходимо подать питание от фонаря индикации включения задней передачи. При подобном подключении между активацией заднего хода и выводом изображения проходит 2-4 секунды, необходимые для инициализации канала связи между передатчиком и приемником.

Проверка и настройка камеры

Предварительная проверка оборудования производится до установки, пользователь подключает коммутационные провода, а затем переводит головное устройство в режим приема информации через композитный вход.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле После подключения изделия к устройству Pioneer необходимо войти в раздел регулировок, в котором имеется параграф Back camera. Пользователю необходимо настроить тип питания оборудования через опцию Battery (указывает на использование положительного сигнала управления).

Если магнитола не видит подключенное устройство или сигнал поступает с перебоями, то необходимо проверить контакты и правильно подключить оборудование. Затем производится корректировка разрешения картинки и изменение яркости и баланса цветов. Для изменения настроек используется меню головного акустического устройства. В конструкции части камер возможна корректировка угла установки объектива, пользователь настраивает положение окуляра по картинке на дисплее магнитолы, обеспечивая максимальный радиус обзора.

На части магнитол Pioneer появляется предупреждение о возможном зеркальном изображении. Если изображение не соответствует действительности, то разворот картинки на 180° производится путем изменения полярности кабеля сигнализатора задней передачи.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Если используется дополнительный фронтальный объектив, то в схему вводится переключатель устройств. При движении задним ходом на экран магнитолы автоматически выводится картинка от тылового объектива. Для оценки ситуации спереди машины следует перевести переключатель в другое положение.

Как подключить (подсоединить) камеру заднего вида к китайской магнитоле 2 DIN

Подключение камеры заднего вида

Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

  • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Да и высокая четкость изображения нужна далеко не всегда.
  • Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
  • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
  • Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
  • Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
  • Как и где должна устанавливаться

    Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

    В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

    Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Но зато она будет в чистоте и недоступна для посторонних.

    Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

    Порядок и схема подключения камеры заднего вида

    А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи.

    Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

    А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Итак, порядок подключения по этапам:
    1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
    2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
    3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
    4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

    Подключение камеры заднего хода к магнитоле Pioneer

    Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

    Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.

    Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

    Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

    Зачастую камеру заднего хода устанавливают после приобретения новой магнитолы, на этот случай у нас есть статья «как подключить магнитолу» в ней вы узнаете про переходники, переходные рамки и многое другое.

    Видео как подключить камеру заднего хода

    Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Это поможет нам сделать информацию на сайте ещё более полезной.

    Как подключить (подсоединить) камеру заднего вида к китайской магнитоле 2 DIN

    Растущий автомобильный парк приводит к дефициту парковочных мест, поэтому автолюбители вынуждены ставить свои машины в узкие проезды и зазоры, имеющиеся между соседними транспортными средствами. Для обеспечения видимости пространства позади машины используются камеры, выводящие изображение на дисплей головного аудиоустройства. При самостоятельном усовершенствовании автомобиля пользователю требуется знать, как подключить камеру заднего вида к магнитоле и как произвести регулировку оборудования.

    Выбор камеры

    Для использования камеры необходимо применение головного оборудования, оснащенного соответствующим разъемом для коммутации. Для качественного отображения картинки используются магнитолы размера 2 Din с операционной системой Windows CE или Андроид. Для вывода видео также используется регистратор, изготовленный в виде зеркала заднего вида, монтируемого поверх заводского элемента.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Оборудование обеспечивает сохранение информации, качество записи зависит от модификации используемого светочувствительного элемента.

    Критерии выбора оборудования:

    • По способу передачи сигнала от камеры. Существуют устройства, подключаемые по проводам и без них. Во втором случае требуется установка дополнительного блока WI-Fi, обеспечивающего трансляцию и дешифровку потока информации.
    • По углу обзора, который определяет контролируемую зону позади транспортного средства. Оборудование оснащается линзами, обеспечивающими угол захвата в диапазоне 120-170°. Для контроля дополнительных зон возможно подключение 2 камер через специальный контроллер.

    Выбранное устройство оснащается прочным корпусом, устойчивым к воздействию дорожных реагентов. Кроме того, изделие должно быть влагонепроницаемым, поскольку попадание жидкости внутрь приводит к ухудшению качества изображения и выходу прибора из строя. Выбрать камеру необходимо также из соображений места монтажа.

    Как определить место установки камеры

    Перед началом монтажа коммутационных кабелей и корпуса камеры заднего хода следует найти точку, обеспечивающую наибольший угол обзора и не забрасываемую грязью при движении автомобиля.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле В зависимости от конфигурации кузова оборудование крепят на планке подсветки номерного знака, крышке багажного отделения или заднем бампере. Подключение камеры китайского производства выполняется вместо плафона подсветки номера, при этом внутри узла сохраняется диод. Подобная схема монтажа не обеспечивает передачи качественной картинки.

    Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии 2-3 м от кормы автомобиля. Следует помнить, что чем ниже транспортное средство, тем меньшей будет зона обзора. Из-за этого возможен контакт с малозаметным препятствием при движении задним ходом. Установка прибора на крышке багажника расширяет радиус на 30-35%. Подобная методика монтажа не используется на грузовых автомобилях и фургонах, поскольку не позволяет маневрировать с открытыми створками задних дверей.

    На автобусах или грузовиках устройство монтируется на верхней кромке кузова; объектив направляется вниз.

    Пользователь может установить две камеры, подключив их через специальный контроллер.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле На экране магнитолы отображается картинка от каждого источника или от 2 одновременно. Параметр регулируется через настройки концентратора. Допускается использование 2-позиционного переключателя, транслирующего сигнал от разных источников.

    В зависимости от места расположения устройства производится прокладка жгутов для передачи сигнала. При использовании беспроводного изделия требуется обеспечить надежную трансляцию сигнала. Металлические элементы кузова снижают интенсивность передачи данных, поэтому следует минимизировать количество перегородок между передатчиком и приемником.

    Если магнитола не видит подключенное устройство, то следует настроить оборудование через меню. Головные устройства на Андроиде оснащаются функцией, отображающей парковочные линии на дисплее.

    Расстояние между элементами и степень искривления при повороте руля регулируются в зависимости от габаритов автомобиля.

    Функция и возможность корректировки параметров имеются не во всех проигрывателях.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Инструкция по подключению

    Для подсоединения камеры к штатной магнитоле используется разъем, расположенный на задней стенке оборудования. Перед покупкой дополнительного устройства следует убедиться, что установленный проигрыватель поддерживает коммутацию камеры заднего обзора. Для питания камеры используется кабель, отмеченный биркой Reverse, который подключается к цепи ламп заднего хода. Штекер RCA устанавливается в штатное гнездо видеовхода, находящееся на тыловой части магнитолы.

    Коммутация к магнитоле Pioneer имеет несколько отличий:

    • желтый штекер камеры устанавливается в гнездо, отмеченное надписью R.C IN;
    • в жгуте кабелей головного устройства имеется шнур с изоляцией фиолетово-белого цвета, отвечающий за подачу сигнала активированной задней передачи.

    Прокладку коммутационных магистралей рекомендуется проводить после установки камеры, поскольку в процессе монтажа могут возникнуть непредвиденные сложности, требующие применения иного компоновочного решения.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Процесс установки

    Камеры заднего вида к магнитоле, изготовленные сторонними производителями, имеют форму, не соответствующую используемому плафону подсветки номерного знака. Для упрощения монтажа допускается обрезка корпуса с последующим монтажом изделия между лампами подсветки. Подобная схема улучшает зону обзора объектива и упрощает расчет траектории при маневрировании задним ходом. Монтаж устройства производится после установки магнитолы стандарта 2 ДИН с жидкокристаллическим экраном.

    Приблизительный алгоритм установки камеры на задней части автомобиля:

    1. Прорезать прямоугольное отверстие в пластиковой накладке или металлическом кожухе, расположенными над местом крепления номерного знака на крышке багажника. Металлические кромки обрабатываются антикоррозионным составом. Рекомендуется выбирать точку монтажа таким образом, чтобы избежать подрезки панели кузова, поскольку обеспечить надежную защиту от коррозии в кустарных условиях невозможно.
    2. Для подрезки требуется демонтировать пластиковую накладку с плафонами подсветки, которая крепится на клипсах или винтах.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Способ установки зависит от модели автомобиля.
    3. Разметка окна производится сверлением 4 отверстий диаметром 2-3 мм, затем выполняется вырезка проема при помощи пилки или лобзика. Кромки сглаживаются напильником. Производится тестовая установка камеры для проверки угла обзора выбранного компоновочного решения.
    4. Смонтировать корпус камеры в посадочное гнездо и зафиксировать детали 2-компонентным клеем на основе эпоксидной смолы. Рекомендуется предварительно убедиться в корректности расположения объектива, подключив оборудование к магнитоле. Поскольку эпоксидный клей затвердевает в течение 3-5 минут, то у пользователя имеется время на корректировку положения устройства.

    После монтажа камеры заднего вида приступают к прокладке коммутационных кабелей, которые прокладываются через салон автомобиля к головному акустическому устройству. Тип соединения шнура и проигрывателя зависит от модели и производителя. Магнитолы Пионер оснащаются специальным штекером, предназначенным для подсоединения камеры.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Пользователи путают его с желтым «тюльпаном», который предназначен для коммутации оборудования, работающего в ручном режиме управления.

    Подключение

    Корректная схема подключения камеры заднего вида гарантирует начало трансляции сигнала только после включения задней передачи. Для коммутации используется переключатель, расположенный в механизме выбора скоростей. На некоторых автомобилях подобный элемент отсутствует, поэтому используется подсоединение к датчику включения фонарей заднего хода или к патронам ламп, расположенным в кормовых плафонах. Коммутирующий кабель аккуратно вводится в штекер, удерживается заводским пружинным контактом.

    Прилагаемая к магнитолам инструкция содержит рекомендации, как правильно подключить и отрегулировать камеру. Если пользователь испытывает затруднения при коммутации или установке дополнительного оборудования, то рекомендуется обращение в сервисный центр.

    Настройка

    Регулировка параметров работы выполняется через разделы меню.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Пользователь активирует передачу сигнала, а затем корректирует разрешение картинки на дисплее. После этого выполняется поиск баланса яркости и контрастности при различных условиях внешнего освещения. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении. Текст отображается при отключенной камере; для отключения потребуется отрегулировать полярность подключенного кабеля сигнализатора заднего хода.

    Используемый при установке нескольких парковочных камер 2-позиционный тумблер позволяет выводить картинку с фронтального и тылового устройства. При установке переключателя на прием сигнала от задней камеры трансляция начинается после перевода рычага коробки в положение заднего хода. Для просмотра ситуации спереди автомобиля потребуется перевести рычажок в другое положение. Если при этом попытаться включить передачу заднего хода, то изображение не изменится.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Как правильно подключить беспроводную камеру заднего вида к штатной магнитоле 2 DIN и схема подсоединения

    Для облегчения маневрирования в узких проездах используются видеокамеры, выведенные на заднюю часть автомашины. Информация выводится на дисплей головного мультимедийного устройства или отдельный экран. Владельцу, желающему самостоятельно установить дополнительное оборудование, необходимо знать, как подключить камеру заднего вида к магнитоле.

    Как выбрать камеру

    Камера заднего вида подключается к разъемам, расположенным на тыловой стенке мультимедийного центра. Для обеспечения отображения картинки высокого качества используются автомагнитолы стандарта 2 DIN, оснащенные цветным дисплеем с увеличенными размерами. Допускается применение изделий с операционными системами Андроид или Windows CE. Встречаются комбинированные устройства, расположенные в корпусе салонного зеркала заднего вида, обеспечивающие запись дорожной ситуации и отображение видеосигнала от тыловой камеры.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Для передачи сигнала от видеокамеры используется кабель или беспроводной метод. Во втором случае подключается специальный блок беспроводной связи Wi-Fi, обеспечивающий прием сигналов магнитолой. При выборе камеры следует обращать внимание на угол обзора, от которого зависит безопасность маневрирования в стесненных условиях. Рекомендуется использовать оборудование, оснащенное стеклянной оптикой с углом захвата от 120°. При установке дополнительного концентратора возможно использование двух или более камер, которые поочередно выводят сигнал на экран.

    При подборе оборудования следует обратить внимание на материал корпуса и конфигурацию изделия. Кожух камеры должен плотно прилегать к пластиковой накладке или металлической панели крышки багажника. Установленная камера не должна пропускать воду во внутренние полости кузова, корпус не должен разрушаться под воздействием солнечного света или реагентов, которыми обрабатываются дороги в зимнее время. В конструкции изделий применяются резиновые прокладки, которые не должны терять эластичность в процессе эксплуатации.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Как и где должна устанавливаться

    Корпус с объективом устанавливают на заднем бампере или крышке багажника в зоне, защищенной от потока брызг воды и грязи при движении автомобиля. На части изделий устанавливается форсунка, подающая на камеру воду при активации передачи заднего хода. Существуют камеры китайского производства, устанавливаемые в отверстие плафона для подсветки номерного знака. Если в камере сохраняется диод подсветки, то он засвечивает изображение, ухудшая его качество.

    При корректной установке в объектив камеры видна зона длиной 2-3 м, расположенная позади автомобиля. Зона обзора зависит от высоты установки объектива, чем ниже монтируется устройство, тем меньше расстояние обзора. Вынос оборудования на верхнюю часть крышки багажника позволяет увеличить радиус на 30-35%. На грузовых автомашинах камеры располагаются поверх задних ворот, что обеспечивает обзор пространства при движении с распахнутыми створками.

    Как правильно подключить

    Подключение штатной камеры заднего обзора для автомашины предусматривает использование кабелей для передачи видеосигнала и установку проводов для подачи питания.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Напряжение включается только в момент начала движения задним ходом, что исключает трансляцию сигнала на дисплей магнитолы при остановке или перемещении вперед.

    При коммутации камеры к китайской магнитоле без цифровой CAN-шины на автомашинах, оснащенных блоком контроля ламп заднего хода, требуется использовать дополнительные реле и сглаживающий фильтр.

    Проводная модель

    Классическая схема подключения камеры заднего вида предусматривает использование колодок RCA, расположенных на задней части корпуса автомагнитолы. Подобный разъем предусматривается только в части головных устройств, информация о наличии штекера приводится в технической документации. Коммутационные кабели прокладываются от камеры через салон автомобиля, рекомендуется проводить шнуры параллельно штатной электропроводке. При прокладке через петли крышки багажника предусматривается запас длины провода, исключающий натяжение кабеля.

    В конструкции камеры предусматривается питание, которое подается по отдельному шнуру от бортовой сети автомашины.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Провод с пометкой Reverce необходимо подсоединить к контактам ламп индикации заднего хода. Отрицательный сигнал подается от кузова автомобиля (например, от болта «массы», расположенного под бампером или в багажном отделении).

    При коммутации оборудования к магнитоле Pioneer формата 2 ДИН необходимо задействовать штекер, отмеченный текстом RC In или Camera In. Пометка наносится на корпусе оборудования или в инструкции по эксплуатации. В центральном жгуте магнитолы присутствует отдельный кабель с пометкой Reverse (с изолятором розового цвета), который необходимо подключить к положительной цепи питания. Для подсоединения питания используются лампы задней передачи, установленные в кормовых габаритных огнях автомобиля.

    Особенности подключения на машинах европейского производства

    Для коммутации камеры заднего вида к китайской магнитоле, базирующейся на операционной системе Android, требуется установить кабели с «тюльпанами». В схеме используются дополнительные провода, идущие от сигнальных кабелей.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Шнуры подают сигнал к головному устройству, позволяя вывести на дисплей графическое изображение. Для питания электроники обзорного устройства подается питание от фонаря индикации включения заднего хода.

    На части машин европейского производства применяется заводской блок контроля ламп, который невозможно выключить путем перепрограммирования контроллера. При заведенном двигателе блок непрерывно проверяет состояние ламп, что отражается на дисплее в виде помех. Введение в цепь реле, которое питается от прикуривателя или бортовой розетки, не позволяет включить камеру. Коммутационный блок будет непрерывно щелкать, но изображения на дисплее не будет.

    Введение в цепь диода с дополнительным конденсатором, сглаживающим пульсации тока, не позволяет устранить помехи. Для решения проблемы необходимо установить реле с высоким сопротивлением с подачей питания от розетки или прикуривателя через дополнительный блок. В цепи сохраняются диодный мост и сглаживающий конденсатор, не позволяющие воздействовать на реле импульсам от модуля контроля целостности ламп.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Владелец может самостоятельно собрать устройство, подобрав номиналы компонентов по характеристикам автомобиля.

    Существуют готовые решения, изготовленные китайскими предприятиями, пользователю необходимо только подключить кабели. Если после установки блока сглаживания отмечаются помехи на дисплее, то проверяется корректность работы генератора и регулятора напряжения. Также рекомендуется убедиться в исправности компонентов системы зажигания.

    Беспроводная модель

    Для установки беспроводной камеры требуется разместить приемник и передатчик сигналов. Аппараты располагаются в багажном отделении и около головного устройства. Для работы передающего прибора и подсветки объектива необходимо подать питание от фонаря индикации включения задней передачи. При подобном подключении между активацией заднего хода и выводом изображения проходит 2-4 секунды, необходимые для инициализации канала связи между передатчиком и приемником.

    Проверка и настройка камеры

    Предварительная проверка оборудования производится до установки, пользователь подключает коммутационные провода, а затем переводит головное устройство в режим приема информации через композитный вход.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле После подключения изделия к устройству Pioneer необходимо войти в раздел регулировок, в котором имеется параграф Back camera. Пользователю необходимо настроить тип питания оборудования через опцию Battery (указывает на использование положительного сигнала управления).

    Если магнитола не видит подключенное устройство или сигнал поступает с перебоями, то необходимо проверить контакты и правильно подключить оборудование. Затем производится корректировка разрешения картинки и изменение яркости и баланса цветов. Для изменения настроек используется меню головного акустического устройства. В конструкции части камер возможна корректировка угла установки объектива, пользователь настраивает положение окуляра по картинке на дисплее магнитолы, обеспечивая максимальный радиус обзора.

    На части магнитол Pioneer появляется предупреждение о возможном зеркальном изображении. Если изображение не соответствует действительности, то разворот картинки на 180° производится путем изменения полярности кабеля сигнализатора задней передачи.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Если используется дополнительный фронтальный объектив, то в схему вводится переключатель устройств. При движении задним ходом на экран магнитолы автоматически выводится картинка от тылового объектива. Для оценки ситуации спереди машины следует перевести переключатель в другое положение.

    Подключение камеры заднего вида к китайской магнитоле

    Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

    И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

    Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

    О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

    Как выбрать систему

    Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Особенно это касается продукции из Китая.

    Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

    • Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
    • Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
    • Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
    • Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
    • Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
    • Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

    Необходимо обратить внимание и на способ вывода изображения.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

    Как подключить камеру к магнитоле своими руками

    Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

    Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

    Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

    Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

    • сам комплект камеры с проводами;
    • отвертка;
    • набор ключей;
    • плоскогубцы;
    • нож;
    • пластиковые стяжки;
    • изолента или термоусадочная трубка.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

    Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

    Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

    Схема подключения разъемов кабеля камеры к автомагнитоле

    Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

    Рассмотрим внимательно схему:

    Стандартный кабель подключения состоит из двух частей:

    • желтый – сигнальный;
    • красный – питание.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

    Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

    Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

    • Красный провод подключается к фонарям, черный – на массу машины.
    • Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
    • При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
    • Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

    Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

    Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Второй подводится к лампам заднего хода.

    При таком способе, система будет работать в двух режимах:

    • при переключении на заднюю передачу;
    • в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

    Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

    Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

    Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

    Подключение камеры заднего хода авто к ноутбуку

    Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле С его помощью можно согласовать аналоговый сигнал с компьютером.

    Способы подключить к магнитоле две китайские камеры

    На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

    Подключение и настройка осуществляется в таком порядке:

    • обесточивается бортовая сеть машины;
    • переднюю камеру устанавливают на держателе зеркала заднего вида;
    • монтируют заднюю;
    • для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
    • если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
    • проверяем соединения согласно схеме установки, включаем аккумулятор;
    • настраиваем параметры работы камер.

    Остается только протестировать систему в движении и, если необходимо, внести поправки.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

    Как подключить зеркало с камерой заднего вида

    Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:

    Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

    Подключение китайской камеры заднего вида к японской магнитоле

    Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

    Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

    • Питание камеры подводится от фонаря заднего хода.
    • Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
    • Проверяем в настройках включение камеры и ее работу.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

    Остальные моменты монтажа устройства остаются аналогичными.

    Заключение

    Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

    Как подключить камеру к китайской магнитоле

    Как подключить камеру к магнитоле своими руками

    Одно из новейших достижений в автомобиле – камера для слежения за территорией сзади. С ее помощью можно парковаться задним ходом и сделать обзор позади лучше. При этом, если штатно устройство в транспорте не предусмотрено, можно поставить его самостоятельно.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Аппарат будет функционировать наиболее эффективно, если он присоединен к радиоэлектронному изделию. Перед тем как начать работу, вам следует прочитать инструкцию, запастись инструментами. После этого предстоит:

    1. Грамотно смонтировать камеру. Для этого отключите на аккумуляторе положительную клемму, чтобы предотвратить замыкание. Можно полностью отсоединить его.
    2. Потом предстоит понять, где будет проложена проводка. Откройте багажник, выберите место. Оптимальный способ – установить проводку там, где уже лежат шнуры.
    3. Камеру фиксируют к бамперу либо над номерами.
    4. Многие китайские камеры устанавливаются вместо плафона для подсветки номера.
    5. Теперь стоит заняться проводами в передней части салона. Для этого разбираются несколько панелей, чтобы добраться до проводки.

    Из особенностей подключения нужно отметить, что питание к девайсу будет поступать, если вы будете двигаться назад.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Непрерывно работать агрегат сможет в течение часа. Потом оно отключиться. Это вполне разумно, ведь целью установки прибора фонового типа считается упрощение парковки.

    Перед тем как подключать камеру, стоит убедиться, что у магнитолы есть жидкокристаллический экран. После этого предстоит собрать такие инструменты и расходные материалы, как:

    • Скотч;
    • Паяльник;
    • Шуруповерт;
    • предохранитель 0,5 А;
    • клей;
    • отвертки и ключи.

    Монтаж камеры к китайской магнитоле осуществляется поэтапно.

    1. Найдите глазок для наблюдения – в современных авто он предусмотрен, вам остается только вытащить заглушку.
    2. Если его нет, просверлите его.
    3. Установите глазок, зафиксировав его на клей.
    4. Протяните провода от агрегата в багажник.
    5. Черный кабель проведите к массе машины с помощью болта.
    6. Красный шнур (плюс) запитайте от кабеля фонаря сзади.
    7. К камере присоедините желтый провод.
    8. При подключении устройства используйте предохранитель.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
    9. Далее, после того как работы с камерой окончены, протяните шнуры из багажника в салон, фиксируя их на скотч. Следите за тем, чтобы желтый шнур не попал под крепеж. Действуйте согласно схеме, тогда вы точно не ошибетесь. Для подключения кмеры к магнитоле требуется порядка 3-5 метров проводов.

    Остается только произвести проверку. Поставьте аккумулятор и заведите машину. Включите заднюю передачу, на экране магнитолы должно возникнуть изображение. Если его нет, зайдите в настройки и отрегулируйте раздел «Камера».

    Подсоединение магнитолы к камере заднего вида

    Подключают каеру к прибору видеонаблюдения точно так же, как описано выше. Тем не менее, стоит сразу убедиться в том, что приобретенное изделие обладает возможностью синхронизации с девайсом для видеонаблюдения. Если в ней нет специального провода, можно либо купить монитор отдельно и поставить его на панель приборов, либо поменять товар.

    Самое важное в подключении – правильно присоединить кабели.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Если вы не уверены в своих силах, нужно снять аккумулятор и проверить работоспособность системы, собрав ее, вдали от авто. А после тренировочного режима провести сборку в авто. Для этого от багажника машины шнуры тянут к автомагнитоле. Лучше, чтобы они лежали под ковролином, тогда их не будет видно.

    Остается только присоединить разъемы камеры к контактам магнитолы. Питается прибор для видеонаблюдения за счет сигналов заднего хода при включении передачи. Когда все провода проведены и подсоединены, стоит выполнить проверку.

    Схема подключения разъемов кабеля камеры к автомагнитоле

    Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

    1. Первый вариант: прибор включается при подаче напряжения, равного +12 В на красный кабель. Питается она в данном случае от фонаря. Парковочные линии включены по умолчанию. Если вы хотите отключить их, соедините шнуры и заизолируйте концы. Выход видеосигнала происходит через разъем «тюльпан».Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
    2. Аппарат для съемки включается при подаче на красный и синий питающие шнуры напряжения, равного +12 В. Красный кабель питания девайса при этом подключается к +12В от ключа, при положении ключа АСС. Синий провод питается от фонарей. Видео сигнал выводится через разъем «тюльпан».

    Для передачи изображения с аппарата на монитор следует установить видеокабель. Бывают и беспроводные устройства, которые передают изображение за счет радиосигнала. Часто они могут быть и проводными, но обладающими внешними блоками передатчика и приемника – ресивером и трансмиттером. Передаваться видео может в диапазоне FM или Wi-Fi. В последнем варианте применяется частота диапазона для передачи аналогового сигнала, либо поддерживается цифровая сеть. Если трансмиттер обнаруживает как беспроводную сеть смартфон, в качестве монитора можно использовать его, как в прочем, и магнитолу на Андроид.

    Для присоединения проводного приспособления к автомагнитоле обязательным условием является наличие видеовхода.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле В основном он представлен как «тюльпан». Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Тогда придется ознакомиться с технической документацией, где прописана распайка.

    Подключение камеры заднего хода авто к ноутбуку

    Для присоединения прибора фонового вида к ноутбуку рекомендуется использовать PCMCIA ТВ-тюнер. Он обладает входом для проводного девайса, а можно установить и беспроводную сеть. Прекрасный вариант – Smart TV Card, он отлично встраивается в стандартный PCMCIA разъем ноутбука.

    Важно, чтобы тюнер походил к вашему процессору – для этого, перед тем как совершить покупку, следует ознакомиться с системными требованиями. В основном тюнеры требуют, чтобы производительность находилась на уровне Р4.

    Изделие для наблюдения присоединяют через стандартный вход. Управляют ей посредством софта. Действовать девайс для видеонаблюдения будет при включении кнопки питания ноутбука. Есть и более простой вариант – подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Тогда будет производить работу автовключение заднего хода.

    Способы подключить к магнитоле две китайские камеры

    Иногда есть необходимость в подключении к автомагнитоле сразу двух изделий – переднего и фонового. Такое решение дает возможность исключить конфликты на дороге, ездить максимально безопасно. Как осуществить монтаж девайсов, рассмотрим подробно.

    1. С аккумулятора снимается минусовая клемма. В бардачке ставится рекордер. Снимается панель приборов, аппарат для съемки подсоединяется к бортовой сети машины.
    2. Берется аппарат, который будет следить за движением. Она должна обладать хорошей светочувствительностью, отличным углом съемки, разрешением. Лучше всего, если устройство будет способно снимать в инфракрасном спектре, тогда пользоваться им можно будет и в ночное время.
    3. Фронтальный прибор хвостового вида фиксируется на кронштейн на зеркала, расположенные сзади. Ее кабельные шнуры тянут к рекордеру под обшивкой.
    4. Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Для присоединения его к рекордеру, снимается с потолка обшивка. Проводятся работы, а затем ее возвращают на место.
    5. Остается только подвести к видеорекордеру монитор, посмотреть, как работает система.
    6. На мониторе настраивается обзор устройств: можно увеличить яркость, фокусное расстояние и т.д.
    7. В рекордер устанавливается карта памяти. Обратно на место ставится аккумуляторная клемма.

    Остается только протестировать работу системы. Для этого следует начать движение автомобиля. Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. Если есть желание, можно настроить не только запись видео, но и информацию о местоположении транспорта, о его скорости. Для этого придется поставить навигатор.

    Если есть необходимость в увеличении угла съемки аппарата, рекомендуется использовать прозрачную накладку — Fisheye. Также стоит отметить, что видиорекордер применять выгодно, так как он не бросается в глаза. А значит, вандалы его вряд ли увидят, чтобы снять.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Итак, как вы видите, чтобы обеспечить отличный задний вид авто, нужна магнитола и камера. Поставить их вы сможете собственноручно.

    голос

    Рейтинг статьи

    Как подключить камеру к китайской магнитоле

    Главная » Электрика » Как подключить камеру к китайской магнитоле

    просмотров 32 460

    Как подключить камеру к магнитоле своими руками

    Одно из новейших достижений в автомобиле – камера для слежения за территорией сзади. С ее помощью можно парковаться задним ходом и сделать обзор позади лучше. При этом, если штатно устройство в транспорте не предусмотрено, можно поставить его самостоятельно.

    Аппарат будет функционировать наиболее эффективно, если он присоединен к радиоэлектронному изделию. Перед тем как начать работу, вам следует прочитать инструкцию, запастись инструментами. После этого предстоит:

    1.  Грамотно смонтировать камеру. Для этого отключите на аккумуляторе положительную клемму, чтобы предотвратить замыкание.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Можно полностью отсоединить его.
    2. Потом предстоит понять, где будет проложена проводка. Откройте багажник, выберите место. Оптимальный способ – установить проводку там, где уже лежат шнуры.
    3. Камеру фиксируют к бамперу либо над номерами.
    4. Многие китайские камеры устанавливаются вместо плафона для подсветки номера.
    5. Теперь стоит заняться проводами в передней части салона. Для этого разбираются несколько панелей, чтобы добраться до проводки.

    Из особенностей подключения нужно отметить, что питание к девайсу будет поступать, если вы будете двигаться назад. Непрерывно работать агрегат сможет в течение часа. Потом оно отключиться. Это вполне разумно, ведь целью установки прибора фонового типа считается упрощение парковки.

    Перед тем как подключать камеру, стоит убедиться, что у магнитолы есть жидкокристаллический экран.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле После этого предстоит собрать такие инструменты и расходные материалы, как:

    • Скотч;
    • Паяльник;
    • Шуруповерт;
    • предохранитель 0,5 А;
    • клей;
    • отвертки и ключи.

    Монтаж камеры к китайской магнитоле осуществляется поэтапно.

    1. Найдите глазок для наблюдения – в современных авто он предусмотрен, вам остается только вытащить заглушку.
    2. Если его нет, просверлите его.
    3. Установите глазок, зафиксировав его на клей.
    4. Протяните провода от агрегата в багажник.
    5. Черный кабель проведите к массе машины с помощью болта.
    6. Красный шнур (плюс) запитайте от кабеля фонаря сзади.
    7. К камере присоедините желтый провод.
    8. При подключении устройства используйте предохранитель.
    9. Далее, после того как работы с камерой окончены, протяните шнуры из багажника в салон, фиксируя их на скотч. Следите за тем, чтобы желтый шнур не попал под крепеж. Действуйте согласно схеме, тогда вы точно не ошибетесь. Для подключения кмеры к магнитоле требуется порядка 3-5 метров проводов.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Остается только произвести проверку. Поставьте аккумулятор и заведите машину. Включите заднюю передачу, на экране магнитолы должно возникнуть изображение. Если его нет, зайдите в настройки и отрегулируйте раздел «Камера».

    Подсоединение магнитолы к камере заднего вида

    Подключают каеру к прибору видеонаблюдения точно так же, как описано выше. Тем не менее, стоит сразу убедиться в том, что приобретенное изделие обладает возможностью синхронизации с девайсом для видеонаблюдения. Если в ней нет специального провода, можно либо купить монитор отдельно и поставить его на панель приборов, либо поменять товар.

    Самое важное в подключении – правильно присоединить кабели. Если вы не уверены в своих силах, нужно снять аккумулятор и проверить работоспособность системы, собрав ее, вдали от авто. А после тренировочного режима провести сборку в авто. Для этого от багажника машины шнуры тянут к автомагнитоле. Лучше, чтобы они лежали под ковролином, тогда их не будет видно.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Остается только присоединить разъемы камеры к контактам магнитолы. Питается прибор для видеонаблюдения за счет сигналов заднего хода при включении передачи. Когда все провода проведены и подсоединены, стоит выполнить проверку.

    Схема подключения разъемов кабеля камеры к автомагнитоле

    Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

    1. Первый вариант: прибор включается при подаче напряжения, равного +12 В на красный кабель. Питается она в данном случае от фонаря. Парковочные линии включены по умолчанию. Если вы хотите отключить их, соедините шнуры и заизолируйте концы. Выход видеосигнала происходит через разъем «тюльпан».
    2. Аппарат для съемки включается при подаче на красный и синий питающие шнуры напряжения, равного +12 В. Красный кабель питания девайса при этом подключается к +12В от ключа, при положении ключа АСС. Синий провод питается от фонарей. Видео сигнал выводится через разъем «тюльпан».Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Для передачи изображения с аппарата на монитор следует установить видеокабель. Бывают и беспроводные устройства, которые передают изображение за счет радиосигнала. Часто они могут быть и проводными, но обладающими внешними блоками передатчика и приемника – ресивером и трансмиттером. Передаваться видео может в диапазоне FM или Wi-Fi. В последнем варианте применяется частота диапазона для передачи аналогового сигнала, либо поддерживается цифровая сеть. Если трансмиттер обнаруживает как беспроводную сеть смартфон, в качестве монитора можно использовать его, как в прочем, и магнитолу на Андроид.

    Для присоединения проводного приспособления к автомагнитоле обязательным условием является наличие видеовхода. В основном он представлен как «тюльпан». Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Тогда придется ознакомиться с технической документацией, где прописана распайка.

    Подключение камеры заднего хода авто к ноутбуку



    Для присоединения прибора фонового вида к ноутбуку рекомендуется использовать PCMCIA ТВ-тюнер.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Он обладает входом для проводного девайса, а можно установить и беспроводную сеть. Прекрасный вариант – Smart TV Card, он отлично встраивается в стандартный PCMCIA разъем ноутбука.

    Важно, чтобы тюнер походил к вашему процессору – для этого, перед тем как совершить покупку, следует ознакомиться с системными требованиями. В основном тюнеры требуют, чтобы производительность находилась на уровне Р4.

    Изделие для наблюдения присоединяют через стандартный вход. Управляют ей посредством софта. Действовать девайс для видеонаблюдения будет при включении кнопки питания ноутбука. Есть и более простой вариант – подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку. Тогда будет производить работу автовключение заднего хода.

    Способы подключить к магнитоле две китайские камеры

    Иногда есть необходимость в подключении к автомагнитоле сразу двух изделий – переднего и фонового. Такое решение дает возможность исключить конфликты на дороге, ездить максимально безопасно.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Как осуществить монтаж девайсов, рассмотрим подробно.

    1. С аккумулятора снимается минусовая клемма. В бардачке ставится рекордер. Снимается панель приборов, аппарат для съемки подсоединяется к бортовой сети машины.
    2. Берется аппарат, который будет следить за движением. Она должна обладать хорошей светочувствительностью, отличным углом съемки, разрешением. Лучше всего, если устройство будет способно снимать в инфракрасном спектре, тогда пользоваться им можно будет и в ночное время.
    3. Фронтальный прибор хвостового вида фиксируется на кронштейн на зеркала, расположенные сзади. Ее кабельные шнуры тянут к рекордеру под обшивкой.
    4. Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. Для присоединения его к рекордеру, снимается с потолка обшивка. Проводятся работы, а затем ее возвращают на место.
    5. Остается только подвести к видеорекордеру монитор, посмотреть, как работает система.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
    6. На мониторе настраивается обзор устройств: можно увеличить яркость, фокусное расстояние и т.д.
    7. В рекордер устанавливается карта памяти. Обратно на место ставится аккумуляторная клемма.

    Остается только протестировать работу системы. Для этого следует начать движение автомобиля. Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. Если есть желание, можно настроить не только запись видео, но и информацию о местоположении транспорта, о его скорости. Для этого придется поставить навигатор.

    Если есть необходимость в увеличении угла съемки аппарата, рекомендуется использовать прозрачную накладку — Fisheye. Также стоит отметить, что видиорекордер применять выгодно, так как он не бросается в глаза. А значит, вандалы его вряд ли увидят, чтобы снять.

    Итак, как вы видите, чтобы обеспечить отличный задний вид авто, нужна магнитола и камера. Поставить их вы сможете собственноручно.

    Как подключить зеркало с камерой заднего вида

    Проголосуйте, понравилась ли вам статья? Загрузка.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле ..

    Как подключить камеру заднего вида: простая инструкция

    © Источник. https://electro-kot.ru

    30 Июн 2020, 14:59

    В статье представлена простая инструкция, как подключить камеру заднего вида.

    Автовладелец, заботящийся о своей безопасности и желающий чувствовать себя комфортно за рулем, может поинтересоваться, как подключить камеру заднего вида. Функциональность и качество работы рассматриваемого оборудования напрямую зависят от того, правильно ли оно установлено. Монтировать камеру заднего вида можно как с наружной, так и со внутренней стороны авто. Если вы решили отдать предпочтение первому варианту, закрепите камеру в нише над бампером машины. Сделав это, вы обеспечите себе идеальный угол обзора. Если же техника будет установлена внутри салона (на заднем стекле), часть экрана займет багажник.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Зато не придется беспокоиться о безопасности устройства – вы надежно защитите его от негативных воздействий любого вида.

    Выбрав способ монтажа, подумайте о том, как подключить технику. Вы сможете сделать это, придерживаясь простой инструкции:

    1. Установите камеру заднего вида в нише над бампером. Для этого вам нужно просверлить два отверстия для крепления кронштейна и одно – под кабель.
    2. Подготовьте провода, которые вы используете, чтобы подключить устройство. Если они слишком короткие, нарастите их. Затем соедините провод питания, отходящий от видеокабеля, с проводом, который будет питаться от лампы заднего хода. Что же касается второго провода, который будет прикреплен к корпусу автомобиля, придайте его окончанию форму кольца.
    3. Проведите провода внутри багажного отделения, подключите один из них к габаритам авто, а второй – протяните в салон. Тщательно заизолируйте места соединения. Чтобы вам проще было работать, предварительно снимите фару и отключите клемму.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
    4. Установите фару на место, добившись полной герметичности соединения. А затем проложите проводку по правой части машины. Чтобы подключить камеру, вам не придется снимать переднее пассажирское сиденье – просто откиньте его назад и удалите уплотнитель.
    5. Протяните кабель под ковриком переднего пассажирского сиденья и заведите его в пространство центральной панели.
    6. Снимите магнитолу и подключите кабель к выходу CAMERA IN. При этом не имеет значения, магнитолой какого вида вы пользуетесь – в любом случае, техника будет стабильно работать.
    7. Войдите в раздел «Back camera» в настройках магнитолы и активируйте функцию «Battery». В результате камера заднего вида будет запитана положительным потенциалом.
    8. После выполнения всех перечисленных операций камера станет включаться одновременно с лампами заднего хода. А картинка с нее будет транслироваться на экран магнитолы.

    Следуя приведенным выше рекомендациям, вы без труда подключите камеру заднего вида и сможете использовать ее для безопасной парковки или во время движения по дорогам.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле При этом не имеет значения, какому виду техники вы отдали предпочтение – схема подключения не претерпит значительных изменений. Однако если вы не умеете работать с электрикой, лучше не рисковать и доверить решение этой задачи квалифицированным специалистам. Они быстро установят и подключат устройство, обеспечив вам комфорт и безопасность на дороге.

    Как подключить камеру заднего вида к магнитоле автомобиля своими руками

    Остались в прошлом времена, когда машина считалась только средством передвижения. Сегодня автомобиль – это демонстрация успешности его владельца, а также символ своеобразной «гонки» за удобством и самыми новыми технологиями.

    Пытаясь повысить аэродинамические характеристики собственных авто, некоторые автопроизводители совсем упускают из виду обзорность автомобиля. Из-за этого во многих современных машинах очень ограничен обзор (сквозь их боковые и задние стекла).

    Данную проблему пробовали решить посредством монтажа датчиков парковки (парктроников), однако как показал опыт, они иногда не срабатывают, а отдельные преграды вообще «не замечают», что заканчивается повреждением авто.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Пытаясь упростить движение назад и маневрирование в сложных условиях, автопроизводители начали монтировать видеокамеры заднего вида. Что собой представляет подобное устройство?

    Небольшое приспособление, размещенное в задней части автотранспорта, транслирует изображение на монитор, который установлен внутри самого салона. В результате водителю больше не требуется глядеть на свои зеркала, учитывать сообщения датчиков парковки, или же периодически выходить из автомобиля и проверять оставшуюся дистанцию до преграды.

    Но отнюдь не все производители оборудуют свои машины видеокамерами заднего вида. В принципе это не смертельно, так как можно и самостоятельно установить такую камеру. Для правильного монтажа нужно учитывать некоторые важные моменты, о которых и пойдет разговор далее.

    Выбор видеокамеры заднего вида

    Сегодня на автомобильном рынке имеется большой ассортимент таких камер. Это видеокамеры разных компаний, разных ценовых категорий, отличающиеся по своим функциям и комплектации.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Учитывая собственные предпочтения, вы можете купить или полный вариант (видеокамера с экраном), или же просто одну камеру и подсоединить ее к своей стандартной магнитоле. Для данного подключения может использоваться двухжильный кабель или же беспроводное соединение.

    Основным параметрами видеокамеры является: угол обзора. Именно от него зависит то, насколько хорошо вы сможете рассмотреть пространство не только прямо перед машиной, но и чуть сбоку от нее. Второе, на что стоит обратить внимание при выборе камеры, так это то, насколько качественное и четкое изображение она обеспечивает.

    Где поместить видеокамеру заднего вида?

    Такая камера может монтироваться или в задний бампер автомобиля, или в крышку его багажника. Это вы можете выбирать сами, но в основной массе машин такие камеры вмонтированы в крышку багажника.

    Данное расположение камеры абсолютно не нарушает внешний вид автотранспорта и обладает оптимальной высотой, что позволяет транслировать нужное изображение.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Также некоторые продвинутые автовладельцы монтируют указанную камеру в область номерного знака, в одну из фар или же на ручку, которая открывает багажник автомобиля.

    Некоторые камеры устанавливаются вместо фонаря подсветки номера и при этом подсветка присутствует в самой камере, так что номер освещается не хуже.

    Самое главное при выборе места установки камеры нужно подумать о том, насколько сильно загрязняется машина. У многих современных машин из-за особенностей аэродинамики задняя часть машины очень быстро покрывается ровным и плотным слоем грязи. Если нет возможности куда-то спрятать камеру, то придется отказаться от ее установки или пользоваться ей только в хорошую погоду.

    Монтаж камеры

    Допустим, у нас имеется все необходимое. Мы купили автомагнитолу в комплекте с видеокамерой заднего вида. Очевидно, чтобы подсоединить к магнитоле камеру заднего вида, та должна иметь такую возможность. Если магнитола не имеет специального провода для подсоединения видеокамеры, то придется либо менять магнитолу, либо докупить отдельный монитор и установить его на приборную панель.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Самое сложное в подключении камеры к магнитоле - это разобраться с тем, какой провод, куда подключить. Прежде, чем это делать на машине, если нет соответствующего опыта, для начала рекомендуется разобраться дома или в гараже - главное в стороне от машины. Все что для этого нужно - аккумулятор. Если есть дополнительный - хорошо. Если нет, то можно снять на время с машины. Пример смотрите в этом видео...

    Только после того, как вы поняли и правильно соединили все провода в тренировочном режиме, можно переходить к монтажу на машине. Нам нужно протянуть все провода от задней части машины к автомагнитоле. При этом лучше располагать провода под ковролином автотранспорта, чтобы их не было видно.

    Подсоединяем разъемы видеокамеры к аналогичным контактам автомагнитолы. В случае, если вы купили камеру с подсветкой, тогда нужно обеспечить электропитанием и светодиоды этой подсветки. Подсоединить «+» (для питания подобной подсветки) можно от устройства подсветки номеров.

    Питание самой камеры, как правило, берется от сигналов заднего хода, для того чтобы камера автоматически включалась при включении задней передачи.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле После соединения всех проводов, проверьте работу камеры. Если все в порядке, то остается только в заблаговременно подготовленном месте зафиксировать камеру.

    В результате мы осуществили подключение камеры заднего вида к магнитоле своими руками. Как оказалось, в этом нет ничего сверх трудного. При этом многие автолюбители одновременно устанавливают видеокамеры и заднего, и переднего вида, чтобы совсем не напрягаться при парковке.

    Кстати, если вперед поставить камеру с большим углом обзора, то она поможет при выезде на дорогу из арок, из-за кустов и прочих объектов, ограничивающих обзор. Благодаря такой камере появляется возможность буквально заглянуть за угол. Однако стоит отметить, что передняя камера загрязняется еще быстрее чем задняя.

    Но как бы там ни было, приспособиться к использования камер можно и во многих случаях они могут сослужить хорошую службу своему владельцу.

    Умная магнитола с камерой заднего вида: как установить и подключить её в автомобиле

    Во время движения в потоке машин водителю важно как смотреть вперёд, так и видеть то, что происходит сзади.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Когда наше авто оснащено специальной видеокамерой, которая даёт нам оглянуться назад, не поворачивая при этом головы и не упуская из поля зрения дорогу, наша безопасность повышается в несколько раз. Но далеко не в каждом автомобиле, выезжающем из дверей автосалона к новому владельцу, предусмотрен такой сервис. Если в комплектацию авто не входит камера заднего вида, помогающая свести к нулю риски столкновения на дорогах и при парковке, автовладелец может самостоятельно добавить такую функцию к штатной магнитоле, а также установить и подключить её к планшетному компьютеру, автотелевизору, навигатору, смартфону, зеркалу заднего обзора.

    Автомобильная видеокамера

    Автомобильные видеокамеры делятся на:

    1. Камеры переднего вида. Помогают осуществлять контроль дорожной ситуации в таких местах, где видимость обстановки ограничена, например, при выезде и въезде в ворота, при повороте за угол здания. Наличие такой техники предотвращает повреждения корпуса автомобиля. Когда передний бампер приближается к преграде, ограничивающей обзорность, камера отображает то, что происходит справа и слева по ходу движения автомобиля.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
    2. Камеры заднего обзора. Иногда имеют внешнюю стилизацию корпуса, которая подходит под конкретную марку автомобиля, но могут быть и универсальными, подходящими для любой модели авто. Устройство имеет специальный защитный кожух, охраняющий от попадания внутрь пыли, грязи и влаги. У неё может быть функция подсветки, за счёт которой изображение не теряет высокое качество в любых условиях, например, во время тумана или при слабой освещённости дороги. Главное назначение видеокамеры — информировать водителя о том, что творится на дороге сзади. Изображение с неё направляется на установленный в салоне монитор, глядя на который водитель оценивает расстояние до объектов, находящихся позади машины.
    Корпус камеры заднего вида может быть стилизован под конкретную марку автомобиля

    Несколько характеристик, на которых стоит сосредоточить внимание, выбирая для нашей машины камеру заднего обозрения:

    1. Угол обзора. Он может составлять 100, 120, 140 и 170 градусов. Чем выше градус угла обзора, тем обширнее и полнее будет выглядеть картина происходящего сзади.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Но и цена видеокамер, имеющих более высокий градус угла обзора, будет выше.
    2. Разрешение экрана камеры. Эта характеристика напрямую связана с качеством видеоизображения. Несмотря на то что техника снимает только происходящее сзади, качество изображаемой картинки имеет немаловажное значение.
    3. Устойчивость к температурным колебаниям. Данная характеристика может повлиять на продолжительность службы видеокамеры. Ведь от погодных условий (ветер, мороз, жара, осадки) во многом зависит, сколько времени прослужит выбранный гаджет. То есть, корпус видеокамеры должен быть достаточно прочным, чтобы сопротивляться природным воздействиям.
    4. Сколько весит камера. В действительности, сколько бы она ни весила, эта характеристика большого значения не имеет, поскольку все современные видеокамеры заднего обзора по своим габаритам довольно компактны, к тому же они имеют вполне устойчивые крепления.
    5. Дальность подсветки, её наличие или отсутствие. Присутствие подсветки имеет дополнительные плюсы во время езды по дороге и при парковке в условиях слабого освещения окружающей среды и при неблагоприятных атмосферных условиях.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Дальность подсветки прямо пропорциональна дальности обзора картины сзади. Чем дальше расстояние от заднего объекта, тем лучше его видно при наличии оптимальной подсветки.
    6. Форма корпуса камеры. Также при покупке подходящего видеоустройства стоит уделить внимание его форме. Исходя из этого мы будем выбирать, в какое место автомобиля её вмонтировать. Надо заметить, что не все модели видеокамер укомплектованы необходимыми креплениями. Возможно, придётся вносить какие-то изменения в местах состыковки техники с деталями корпуса нашей машины.

    Выбор места посадки в автомобиле

    Перед тем как начать установку видеокамеры, выберем для неё удобное место посадки. Можно встроить её прямо в бампер, просверлив дрелью специальное отверстие. Монтаж можно произвести на рамке плафона, который отвечает за подсветку регистрационного знака. Преимущество выбора этого места для посадки в том, что она будет почти незаметна для постороннего глаза.

    Ещё одним удобным местом для установки видеоустройства может послужить ручка, открывающая багажник.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Но здесь существует риск повреждения глазка камеры и быстрого изнашивания. К тому же она может привлечь к себе нежелательное внимание охотников за автомобильными аксессуарами.

    Можно посадить технику на крышу автомобиля. Такое место подходит для микроавтобусов. Глазок, установленный на высоте, меньше подвержен риску повреждения и кражи.

    Фотогалерея: наглядные примеры посадочных мест для видеокамеры

    Глазок камеры врезан в задний бампер автомобиля
    Глазок камеры вмонтирован в ручку, открывающую багажник
    Камера установлена на рамку плафона, отвечающего за подсветку номерного знака
    Камера установлена на крышу автофургона

    Монитор для заднего обзора

    Картинка с камеры заднего обозрения выводится на ЖК монитор, находящийся в салоне автомобиля на панели приборов. В качестве монитора можно использовать такие устройства, как планшет, навигатор, магнитолу, смартфон, телевизор, а также зеркало заднего обзора.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Штатный монитор

    Штатный жидкокристаллический экран крепится на приборную панель с помощью шарниров. Такое гибкое крепление даёт возможность выставлять его под необходимым углом. В мониторе кроме основного входа есть разъёмы для дополнительных видеоустройств. Штатный монитор даёт более масштабное изображение, чем дисплей, совмещённый с зеркалом заднего обзора, но занимает намного больше места, а это не всегда удобно, особенно для небольших автомобилей.

    Монитор, совмещённый с зеркалом

    Дисплей можно совместить с зеркалом заднего обзора. В то время, пока система выключена, зеркало служит по своему прямому назначению, отражая то, что происходит позади машины. Как только мы включаем заднюю передачу, зеркало тут же становится монитором, на который транслируется изображение заднего плана, передающееся с камеры.

    Беспроводная камера

    Беспроводные камеры с экраном заднего обзора могут иметь как цветной дисплей, так и чёрно-белый. Со слов некоторых автолюбителей, чёрно-белый дисплей имеет преимущество перед цветным, выдавая более чёткую картинку.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Это связано не столько с монитором, сколько с чувствительностью видеокамеры. Поэтому при выборе беспроводной техники стоит учитывать две существенные характеристики:

    • чувствительность;
    • угол обзора.

    Автотелевизор

    Автомобильный телевизор также может использоваться как монитор для заднего обзора. Телевизор может быть закреплён под потолком автомобильного салона или располагаться на приборной панели. Принцип работы экрана телевизора на камеру заднего обзора такой же, как и у штатного монитора, навигатора, планшета или магнитолы.

    Магнитола

    В нашу задачу входит подключение задней видеокамеры к автомагнитоле. Важно, чтобы она имела жидкокристаллический экран. Если такого экрана у штатной магнитолы не предусмотрено, его придётся приобрести дополнительно и соединить с магнитолой. Но мы рассмотрим вариант подведения камеры заднего обозрения к автомагнитоле, имеющей ЖК экран.

    В салоне автомобиля установлена магнитола с выдвижным ЖК экраном, на который выводится изображение с камеры заднего обзора

    Как установить и подключить камеру к магнитоле и прочей технике

    Процедура установки камеры заднего обозрения, как правило, индивидуальна для каждой марки автомобиля.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Но есть такие общие рабочие моменты, которые применимы для любой автомашины. Для начала определимся с подручными инструментами и материалами, необходимыми для работы. Вот минимальный перечень того, что нам понадобится:

    • изолирующая лента и скотч;
    • клей и герметик;
    • набор пассатижей, отвёрток и разводных ключей;
    • паяльник, кислота, припой;
    • электродрель и свёрла;
    • электрические провода.
    Для монтажа камеры заднего вида понадобятся специальные инструменты

    Процедура установки видеокамеры

    1. Работа начинается с монтажа глазка видеокамеры. Если на автомобиле есть специальные места, предназначенные для посадки камеры, тогда достаточно извлечь оттуда пластиковые заглушки и поместить видеоустройство в эти отверстия. Но такие посадочные места предусмотрены не во всех автомобилях. Поэтому нам придётся сверлить дырки в бампере — в том самом месте, которое мы предварительно назначили для посадки видеоглазка. Берём электродрель со сверлом нужного диаметра и приступаем к работе.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Затем проводим клеем или герметиком по внешней стороне глазка и плотно вставляем глазок в подготовленное отверстие.
    2. Вытягиваем провода, идущие от камеры, и проводим их в багажное отделение. Присоединяем отрицательный конец провода к массе автомобиля с помощью болта, предварительно зачистив отверстие под болт наждачной бумагой, чтобы обеспечить надёжный контакт. Провод со знаком плюс лучше всего подключить к силовому кабелю одного из задних автомобильных фонарей. В таком случае подача электропитания на видеокамеру будет происходить одновременно с включением заднего хода.
    3. Теперь, после подключения видеокамеры к электросети, будем протягивать через автомобильный салон видеокабель для последующего соединения с монитором. В том случае, если длины провода окажется недостаточно, нам придётся удлинить его согласно выбранному маршруту, стараясь сделать это аккуратно и эстетично, чтобы провод случайно не попал под крепёжные элементы с риском быть впоследствии повреждённым.
    Процесс самостоятельного подсоединения камеры заднего вида к монитору автомобиля доступен каждому автолюбителю

    Соединяем камеру с монитором

    Если у монитора, к которому подсоединяется задняя видеокамера, есть несколько похожих друг на друга разъёмов, будем ориентироваться на то, чтобы провод и видеовход были одинакового цвета.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле На магнитоле, у которой есть дисплей, с задней стороны должен находиться специальный вход, предназначенный для подключения видеокамеры.

    После соединения магнитолы с задней видеокамерой требуется подсоединить её к электросети. Здесь очень важно не перепутать полярность подключаемых проводов.

    Для монтажа монитора на панели приборов можно использовать двухсторонний скотч, шурупы или саморезы.

    На этой схеме наглядно показан порядок соединения камеры заднего вида с монитором, установленным на панели приборов автомобиля

    Способы подключения

    Подключить камеру к монитору можно несколькими способами. Для этого можно использовать стандартный кабель типа «тюльпан», который состоит из шести проводов с трёхцветными штекерами.

    Камеру заднего вида можно подключить к монитору с помощью стандартного кабеля типа «тюльпан»с трёхцветными штекерами

    Камеру заднего обзора можно подключать и с помощью беспроводных модулей, например, по WiFi. Такой способ совместим с любыми видеоустройствами, которые имеют интерфейс CVBS («тюльпан»).Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Картинка с камеры передаётся на дийсплей планшета, смартфона или магнитолы на платформе Android (версии 2.2 или выше) и iOS (версии 4.3 или выше). Подключение идёт по WiFi через протокол 802.11 b,g,n с шифрованием WPA2.

    После окончания монтажных операций необходимо произвести проверку на работоспособность устройства во всевозможных режимах.

    Настройка устройства заднего вида

    Для нормальной работы нашего умного видеоустройства необходимо провести его дополнительную настройку и проверить на работоспособность. Перед настройкой включаем зажигание. Далее производим следующие действия:

    1. Включаем магнитолу, выбрав режим Settings [настройки].
    2. Затем заходим в раздел «камеры» и выбираем значение: «задняя».
    3. При помощи кнопок на джойстике настраиваем фокус обзора таким образом, чтобы он был удобным для глаза и соответствовал нашим предпочтениям.
    4. На этом настройка нашего видеоустройства завершена. Можно переходить к его практическому использованию.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
    После завершения установки и настройки камеры заднего вида с выводом на экран магнитолы можно переходить к её практическому использованию

    Осталось напомнить о мерах безопасности, которые необходимо соблюдать при проведении монтажных работ.

    Подключение двух камер

    Кроме камеры заднего обозрения также можно установить и камеру переднего вида. Желательно, чтобы фронтальная камера имела достаточно большой угол обзора. Передняя камера поможет водителю безопасно выруливать на дорогу из таких зон, которые ограничивают видимость объектов, расположенных по правому и левому борту.

    Схема подключения к автомагнитолеодновременно двух камер — заднего и переднегообзора

    Для успешного использования двух камер одновременно магнитола должна иметь 3 видеовыхода. Такие автомагнитолы представлены на прилавках магазинов в достаточном ассортименте. Но решение о том, каким оборудованием оснастить автомобиль, остаётся за водителем. Безопасной дороги и удачи на поворотах!

    Видео: инструкция по подключению

    Камера заднего обзора, установленная на автомашину собственными руками, поможет сэкономить деньги на покупку оборудования и услуги автосервиса, защитит от неожиданных столкновений и наездов во время движения по дороге и на парковке, сделает безопасными манёвры задним ходом. Процесс установки видеокамеры на автомобиль не составит сложности и не займёт много времени. Это дополнительное автомобильное устройство даст чувство безопасности как начинающему, так и опытному водителю.

    Как подключить резервную камеру к радио за 7 шагов

    Если в вашем автомобиле нет камеры заднего вида, но есть радио с видеомонитором. И если вы хотите установить камеру или просто обновить существующую, то это руководство для вас. Могут быть другие условия для установки камеры, но в этом руководстве предполагается, что в вашем автомобиле уже установлен монитор.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Перед тем, как начать

    Чтобы гарантировать успех этой установки, есть несколько предварительных условий, которые вы должны выполнить перед тем, как продолжить.Они следующие:

    - Подтвердите видеовход вашего радио

    Это первый шаг, потому что, если ваше головное устройство не может обрабатывать видео, нет необходимости продолжать. Вы можете проверить руководство вашего автомобиля для уточнения.

    Хотя видеовход в большинстве случаев представляет собой женский штекер RCA желтого цвета, некоторые производители автомобилей могут также иметь уникальные разъемы для видеовхода своей системы. В таком случае вам понадобится переходник.

    - Шина CAN и триггерные кабели

    Сеть контроллеров, также называемая шиной CAN, - это система, используемая производителями автомобилей для упрощения электромонтажа в автомобиле.Триггерные кабели - это отдельные провода, идущие от видеомонитора к фонарю заднего хода автомобиля. Если возможно, монитор использует триггерный кабель, чтобы знать, когда переключиться на канал камеры.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Убедитесь, что ваше транспортное средство управляет стоп-сигналом с помощью шины CAN, потому что в этом случае вам не нужно устанавливать спусковой кабель.

    - Инструменты

    В зависимости от типа вашего автомобиля вам потребуются отвертки, плоскогубцы, инструменты для снятия штифтов и накладок. Наличие подходящих инструментов позволяет вам аккуратно и чисто снимать части автомобиля, которые необходимы для успешной установки.

    7-этапный процесс установки резервной камеры

    Шаг 1. Разбери машину на части

    Первым шагом является осторожное снятие приборной панели вашего автомобиля или любой другой части, которую необходимо снять, прежде чем установка будет продолжена. Вам также придется уступить место в задней части автомобиля, найти кабели, питающие задний фонарь, и оптимально установить саму камеру. Здесь вам пригодится руководство по эксплуатации вашего автомобиля, поскольку оно может предложить полезные схемы, которые помогут вам правильно размонтировать необходимые части автомобиля.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Шаг 2: Установите камеру

    Второй шаг - установка резервной камеры. Это может быть легко или сложно, в зависимости от типа вашей камеры. Камеры для номерных знаков автомобилей и камеры на крыше для фургонов установить проще всего. Большинство камер поставляется с установочным комплектом, поэтому используйте его и установите камеру правильно.

    Шаг 3. Подключите кабели камеры

    Здесь для многих становится немного сложнее, поэтому обратите внимание.

    а). Подключите кабель питания постоянного тока к красной розетке постоянного тока камеры. Кабель питания постоянного тока имеет 2 провода. Один провод обычно красный, а другой черный.

    б). Подключите два других конца этого кабеля питания к фонарю заднего хода вашего автомобиля. Красный провод подключается к обратному кабелю +12 В, а черный подключается либо к -12 В, либо к шасси автомобиля (заземление).

    в). На каждом конце будет длинный кабель с желтыми штекерами RCA. Подключите один из этих штекеров к желтому гнезду RCA камеры.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    г). Этот же длинный кабель должен иметь короткий провод, отходящий от каждого разъема RCA. Это спусковой провод. Если вы хотите, чтобы монитор автоматически показывал изображение с камеры при включении задней передачи, подключите этот пусковой провод к тому же кабелю +12 В вашего фонаря заднего хода. Обратите внимание, что ваш монитор должен поддерживать триггерные кабели, чтобы это работало.

    е). Если ваша камера является беспроводной системой, вам необходимо подключить к камере кабель с красным и желтым штекерами.Это передатчик в беспроводной системе. Приемная часть беспроводных устройств обычно имеет только один желтый штекер и пусковой провод.

    Шаг 4. Проведите кабель

    Теперь вам нужно проложить трос от задней части автомобиля к передней. Если ваша резервная камера является беспроводной системой с передатчиком и приемником, вы можете пропустить этот шаг.

    Шаг 5: Подключите радиокабели

    а). Другой желтый штекер RCA длинного кабеля подключите к видеовходу автомагнитолы.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Если нужно, то воспользуйтесь переходником. Если у вас беспроводная система, подключите единственный желтый штекер приемника к автомобильному радиоприемнику.

    б). Если ваш монитор поддерживает триггерные провода, подключите триггерный провод к монитору. Беспроводные системы обычно имеют пусковой провод на этом конце приемника. Если ваш автомобиль использует декодер CAN-шины для управления фарами заднего хода, то спусковой кабель не потребуется.

    в). В ситуации, когда вы используете систему беспроводной резервной камеры, вам дополнительно потребуется обеспечить питание приемника.Вы можете подключиться к тому же источнику питания, что и автомобильное радио, или получить питание через блок предохранителей автомобиля.

    Шаг 6: Завершение

    Пришло время вернуть все на свои места. Вы должны переустановить радио, закрыть отсек фонаря заднего хода и затянуть каждый винт и болт на свои места. Некоторым новым радиостанциям на этом этапе также может потребоваться перепрограммирование программного обеспечения или обновление конфигурации.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Шаг 7: зажигание и проверка

    Чтобы закончить, запустите двигатель и включите заднюю передачу.Если все пойдет хорошо, вы должны увидеть на мониторе изображение с резервной камеры.

    Заключение

    Вышеуказанные семь шагов будут работать с большинством систем и транспортных средств. Конечно, всегда будут исключения, но если вы будете следовать этим правилам, вы сможете исправить любые проблемы.

    2018 Руководство по подключению и установке резервной камеры / камеры заднего вида

    Камера заднего вида

    - хороший вариант безопасности при движении задним ходом, потому что вы можете легко увидеть пространство позади вашего автомобиля. Если за вашей машиной есть дети / препятствия / другие люди, вы можете все увидеть с помощью камеры заднего вида.Изучение того, как установить перевернутую камеру, важно для пользователя, потому что он может понять принцип работы камеры заднего вида и лучше подходит для проверки неисправности камеры.

    Камера заднего вида делится на проводную и беспроводную, а также на специальную камеру заднего вида и универсальную автомобильную камеру заднего вида, но метод подключения камеры заднего вида при установке камеры заднего вида является последовательным.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Каждый модный автовладелец должен изучить инструкцию по установке камеры заднего вида, чтобы узнать, как ее передвинуть.На рынке представлены камеры заднего вида совершенно разных стилей. Сначала вам нужно найти самую простую резервную камеру. Большинство этих камер заднего вида установить несложно.

    Изображение руководства по установке резервной камеры / камеры заднего вида

    Вы можете выполнить установку самостоятельно, прочитав руководства по установке или просмотрев видеоуроки о том, как их установить. Прочитав учебные пособия, вы сможете понять, какие элементы необходимы для этого, и навыки, с которыми эти элементы работают.

    Резервная камера / Камера заднего вида [Монтажный жгут]

    • Feamal RCA (желтый) + удлинительный кабель RCA (красный: [12 В + (красный) для резервного питания лампы и для переключения монитора / кабеля GPS]) + кабель видеоадаптера
    • Гнездовой разъем Poer (красный) + штекерный разъем питания (черный) ЗАЗЕМЛЕНИЕ (черный) К резервной лампе (-ve)

    Изображения проводки камеры заднего вида

    Руководство по установке проводов триггера камеры заднего вида

    Для установки вам потребуются следующие элементы, в том числе:

    • Кабель RCA
    • Жгут питания
    • Фотоаппарат

    Эти самые важные вещи, которые вам нужны, могут быть еще парочкой.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Резервная камера Кабель RCA

    Это еще один элемент, необходимый для установки резервной камеры. Это обсуждается в разделе камеры и обычно включает желтый видеокабель RCA. его можно использовать для ассоциации видео. его функция - запускать монитор с камеры.

    Длина кабеля может быть разной, от 45 см до 65 см. Бывают случаи, когда кабель может быть пустым. это сырой свинец, и его можно использовать для разных целей.

    Кроме того, необходимо указать, что в способе установки эти кабели использовались иначе. например, желтые входы предназначены только для видеосигнала, тогда как красный и, следовательно, черный вход предназначены для последующего включения питания.

    Камера заднего вида Жгут питания

    Жгут питания - это еще один инструмент, который вам нужен для установления связи и, следовательно, для установки. Это включает в себя подключение к источнику постоянного тока. Он включает в себя провод питания на 12 В, а также черный провод заземления.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле это может быть главным образом мужской разъем питания постоянного тока. Он дополнительно включает женский вывод питания на двенадцать вольт.

    Камера заднего вида

    Камера - это самый важный предмет, который вам нужен на протяжении всей установки. Камера сравнима с монитором. Это часто происходит из-за того, что им нужны аналогичные варианты, в которых важен одиночный кабель и вилка питания постоянного тока, а также желтый провод RCA. Вы бы сделали резервную камеру, чтобы наблюдать за задним препятствием, когда вы двигаетесь задним ходом.

    Камера заднего вида, которую также называют резервной камерой, помогает вам видеть, что находится позади вашего автомобиля, не отвлекаясь от движения назад.Хотя это устройство является обычным явлением для нескольких новых моделей автомобилей, вы сможете добавить камеру заднего вида к своему автомобилю, если она не прилагалась к ней.

    Руководство по установке резервной камеры:

    Кроме того, очень важно проинформировать пользователей о том, что у монитора может не быть триггерного провода, это не рекомендует использовать его только вручную.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле это часто не так. Большинство мониторов не оснащены триггерной проволокой, потому что они обладают так называемой функцией распознавания видео.Видеопоток будет непрерывно строить их, запускаться механически.

    Если вы хотите продолжить установку, вот несколько шагов и процедур. Вы должны это соблюдать.

    Камера заднего вида / Камера заднего вида Процесс установки:

    1. Вырезание отверстий в коробке безопасности
    Первым этапом процесса установки является подведение питания к монитору. Вам нужно только подключить красную линию к источнику питания, а затем подключить черную линию к земле.Чтобы подать питание на монитор, необходимо подойти к блоку предохранителей. Работа монитора определяется линией триггера, используемой для подключения.

    Лучше всего подключить его к плюсу фонаря заднего хода автомобиля. Когда он открыт, монитор будет автоматически открываться всякий раз, когда шестерня находится напротив.

    Если вы хотите установить его для ручного управления, вам не нужно подключаться к этой операции.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Вы можете подключиться к источнику, а это означает, что всякий раз, когда вы открываете ключ, открывается монитор.
    Пока вы выключаете двигатель, он гаснет. Этот механизм лучше всего подходит для тех, кто пользуется коммерческим транспортом.

    2. Установка камеры заднего вида:

    Вы только что видели первый шаг подключения. Второй шаг отличается от первого. Для этого подключения вы просто подключаете жгут проводов A4 к выходу камеры, который обычно рассматривается как жгут проводов A4 на выходе «мама».

    3. Подключение питания как к монитору, так и к камере заднего вида:

    На этом этапе вы должны подать питание на камеру, просто подключив красную линию к источнику питания 12 В.В качестве альтернативы вы можете подключить к положительной стороне обратной стороны автомобиля и подключить черный к земле.

    4. Установка монитора
    Когда вы убедитесь, что монитор отключил питание от блока предохранителей, камера также будет получать питание от заднего фонаря.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Пора системе заработать.

    Подключитесь к камере, затем используйте стандартный желтый кабель (также известный как кабель A5), чтобы продолжить подключение.При подключении обратитесь к информации, представленной выше, потому что она поможет вам завершить процесс подключения.

    Когда вы знаете, что соединение установлено, следующим шагом будет его очистка. Когда он откроет ключ или повернет его задним ходом, он начнет работать.

    Руководство по установке камеры заднего вида 4 шага

    1. Соедините положительный и отрицательный провод источника питания резервной камеры с положительным и отрицательным выводами резервного светильника (Backup Light).

    Когда активируется резервный облегченный, резервная камера дополнительно активирует .

    Примечание: не подключайте возможность обеспечения провода резервной камеры с визуальным сигналом или хвостовым облегчением.

    2. Соедините видеокабель камеры заднего вида с камерой заднего вида / камерой заднего вида и установите входной кабель видео RCA из жгута радио.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Примечание. Не подключайте видеокабель камеры заднего вида к входному кабелю RCA Video-in от радио.

    3.Подключите провод полицейского расследования резервной (задней) камеры (синий цвет или оранжевый / белый, модифицирующий совершенно другую модель) от жгута радиоприемника с положительным контактом резервного легкого груза.

    Когда радиомодуль обнаруживает, что резервный легкий вес включен по напряжению, радиомодуль автоматически переключается в режим ввода резервной камеры .

    Некоторые из видеокабелей резервных камер соединены (см. Изображение внизу) с пусковым проводом для увеличения результатов полицейского расследования резервных камер в положительном выводе резервного легкого груза.

    4. Если от видеокабеля нет триггерного провода, вы хотели бы иметь удлинительный провод для подключения провода полицейского расследования резервной камеры и положительного вывода резервного облегченного устройства.

    Примечание. Эта привязка провода является наиболее важным этапом в руководстве по установке.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Если радиостанция не может переключиться в режим ввода резервной камеры механически после включения резервного легкового груза, пожалуйста, проверьте баржу между проводом полицейского расследования и проводом спускового механизма или вопрос, что провод спускового механизма сломал некоторые элементы.

    Руководство по подключению и установке Best Backup / камеры заднего вида

    Система видеосвязи

    Указанные выше инструкции по установке резервной камеры не применимы к видеосистемам. Это система, основанная на триггерной линии. Обсуждавшаяся ранее связь почти такая же.

    Если вы хотите установить соединения на основе видео, первое, что нужно сделать, - это освоить все компоненты. Это поможет процессу установки.
    сборка
    Для видеоподключений вам потребуются следующие элементы.В их число входят:

      1. Кабель RCA
      1. Жгут проводов питания камеры
      1. монитор
      1. Видеокамера
      1. Жгут проводов питания монитора

    Это основные компоненты или элементы, необходимые для данного подключения.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Эти проекты должны выполнять важные функции, а именно:
    Аудио и видео линии
    Еще одним аспектом процесса установки является кабель RCA.Это важный аспект, который включает видеокабель RCA, подключенный к камере. У него важная цель. Может поставлять мониторы от камер.

    Жгут проводов питания камеры
    Сюда входит разъем питания постоянного тока, которым является шнур питания. Разъем питания постоянного тока подключается к проводу питания на 12 В, точно так же, как черный используется для заземления. Он также использует 12-контактную вилку питания.

    монитор
    Мониторы необходимы для этой установки.У монитора этого соединения есть хвосты. Это, в свою очередь, имеет видеовход. Вход - кабель RCA, имеет разное покрытие, красный, белый, желтый кабель.

    Белая и желтая куртки предназначены для видеовхода. Если вы привыкнете к проводке в телевизоре, вам не составит труда установить ее, потому что для нее требуется такой же процесс подключения.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Кинокамера
    Камера - самая важная часть системы. Это не то же самое, что и в случае подключения триггера.В чем-то они разные. Он состоит из двух частей жгута проводов. Этот тип камеры не требует больших отверстий и может быть подключен водонепроницаемым способом.

    Жгут проводов питания монитора
    Это еще один важный аспект процесса установки. Монитор оснащен шнуром питания, который всегда подключается к красному или черному разъему питания постоянного тока. С другой стороны - два провода.

    Они включают красные и черные линии. Черные провода, как обычно, будут на земле, а красная линия станет плюсом питания.

    Установка резервной камеры Окончательный отчет:
    Это то, что вам нужно для установки резервной камеры. Процесс установки несложный, как вы описали выше. Обычно производители включают руководство, которое может помочь вам в процессе подключения и установки.

    Это означает, что вы должны прочитать инструкции и следовать им.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Кроме того, доступны видеоуроки. Вы можете посмотреть видеоуроки и следовать инструкциям. Вы можете сделать это сами. Если вы думаете, что это непросто, вы можете нанять специалиста, который сделает это за вас.

    видео на основе установка резервной камеры , это этапы, которые он займет:

    1, Подключите автомобильное зарядное устройство с помощью моррота заднего вида и подключите его к прикуривателю. (Процесс установки должен быть начат с подключения жгута питания постоянного тока к монитору, предназначенному для подачи питания. Вы должны убедиться и выполнить правильное подключение.)

    2, Подключите передатчик к камере заднего вида. (подключение предназначено для подключения питания к монитору мощности.Вы можете подключить красную линию к источнику питания 12 В, а затем заземлить черную. Обычно питание монитора вынимается из блока предохранителей.)

    3, С помощью тестового карандаша найдите в R-gerar кабель заднего фонаря + 12 В для камеры заднего хода (теперь самое время подключить задний фонарь и питание камеры к разъему камеры.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Как уже упоминалось, косичка важна, потому что она обеспечивает питание доступен для камеры и подключает видеовыход к монитору.)

    Эффект

    (подключите питание к камере, вы можете просто подключить ее к красной линии и к источнику питания 12 В. Черные кабели должны входить в землю, как обычно. Энергия, которая поступает в камеру, обычно исходит от заднего фонаря.)

    Бесплатное онлайн-руководство по установке камеры заднего вида

    Большинство камер оснащено инструкцией по установке брелка для пользователя . Перед установкой камеры рекомендуется ознакомиться с руководством. Камеры заднего вида можно использовать во всех размерах и формах в соответствии с вашими личными предпочтениями и предпочтениями.Это тот стиль, который вам нравится, но ваш выбор должен обеспечить четкий контур или изображение заднего фонаря. Также необходимо подумать об этом, чтобы помочь вам при выборе метода установки. Даже начинающие пользователи просто вставят их при чтении руководств.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Большинство производителей создают эти руководства там. вы просто должны быть принуждены воспринимать их и распознавать различные части.

    Если вы недавно приобрели систему на сайте Reverse-cameras.com , просмотрите эти простые инструкции, чтобы узнать, как установить заднюю камеру, прочтите Руководство по установке камеры безопасности.Иногда установка выполняется клиентом, и если мы предоставляем платную линию поддержки, вам может потребоваться дополнительная помощь.

    Не работает камера заднего вида

    Реверсивная камера. Диаграмма эффектов обычного рабочего дисплея

    1. Если резервная камера установлена ​​заново, проверьте правильность подключения. Вы устанавливаете иллюстрацию выше?

    2. Камера заднего вида не может работать внезапно, также проверяется, не ослаблена ли линия или проверяется, не повреждена ли резервная камера.

    3. Последнее, что вы не можете сделать, - проверить машину непосредственно в 4S и позволить персоналу проверить ее за вас.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    A: Как установить резервную камеру?
    Q: Пошаговая инструкция по установке резервной камеры.

    Европейский номерной знак автомобиля / камера заднего вида | RCS

    Как правильно подключить камеру заднего вида. Видеоинструкция

    Как мы и обещали в предыдущей статье о типах подключения камеры заднего вида (с использованием видеоинтерфейса, адаптера, специально разработанного кабеля или напрямую), мы предлагаем вам несколько советов, а иногда даже требования к подключению камеры к питанию. в машине.Также мы предлагаем краткое, но очень подробное видео-руководство. В статье будут рассмотрены следующие вопросы:

    Как подключить питание камеры заднего вида в автомобиле

    Подключение питания камеры заднего вида - процесс важный и гораздо более трудоемкий, как может показаться. Неправильный блок питания может привести к повреждению самого устройства или проводки автомобиля, неправильной работе камеры или плохому качеству картинки.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Прежде всего, нужно взять «+» и «-» всех подключенных устройств из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

    Затем ознакомьтесь с логикой работы установленного оборудования. В конечном итоге камера должна соответствовать общей картине. Что это означает на практике? Если по логике работы уже установленного оборудования вся электроника включается в момент подачи питания на головное устройство / монитор, то камеру следует подключить соответствующим образом. Во многих автомобилях штатная камера заднего вида (даже если она не установлена) предназначена для включения одновременно с включением зажигания.Такой подход обеспечивает нагретую матрицу и прекрасное изображение, особенно в ночное время. Также в некоторых автомобилях активируется видеовход для камеры заднего вида.

    • Если вы хотите подключить камеру заднего вида указанным выше способом, вам необходимо выяснить минимальный порог напряжения камеры и использовать преобразователь мощности.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Это коробочка, которая преобразует 7-30 В на входе в необходимое напряжение на выходе. Подбирать его следует в соответствии с силовым элементом резервной камеры.Например, мы предлагаем преобразователи питания на 5, 6 и 7,5 В.
    • Если камера заднего вида (обратите внимание, не изображение с камеры, а сама камера заднего вида) активируется переключением на заднюю передачу, вы можете подключить ее к фонарям фонарей заднего хода. Если есть «явные» плюсы и минусы, не сомневайтесь и подключайте питание именно туда. Если есть пульсирующий сигнал (ШИМ-мерцание), вам понадобится фильтр, чтобы выровнять сигнал. Например, для этой цели можно использовать конденсатор.

    Наш инженер, которого вы уже знаете, объяснил, как подключить питание камеры и других видеоустройств.Настоятельно рекомендуем посмотреть это видео-руководство. И не забудьте поставить лайк видео и подписаться на наш канал YouTube, если вы еще этого не сделали.


    Особенности подключения камеры заднего вида через видеоинтерфейс

    • Активация камеры .Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Когда камера заднего вида подключена через видеоинтерфейс, она активируется через шину CAN или с помощью +12 В от ламп заднего хода. Это зависит от машины. Поэтому при подключении видеоинтерфейса необходимо войти в заводское меню и настроить способ активации (шина CAN или задний провод).
    • Идентификация монитора . При подключении видеоинтерфейса необходимо правильно указать размер / разрешение / тип (в некоторых случаях) / производителя монитора (в некоторых случаях) и установить DIP-переключатели в соответствующее положение.
    • Обозначение камеры OEM / вторичного рынка . При подключении видеоинтерфейса следует установить правильное положение DIP-переключателя, отвечающего за идентификацию камеры, с которой должно отображаться изображение.Т.е. если вы подключаете запасную камеру на вторичном рынке, видеоинтерфейс должен идентифицировать эту камеру и активировать отображение изображения при включенной задней передаче. Если уже установлена ​​OEM-камера заднего вида и вы используете видеоинтерфейс для подключения сторонней системы навигации или видеоисточников, установите соответствующее положение DIP-переключателя.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Узнать правильную позицию поможет инструкция к видеоинтерфейсу.
    • Идентификация видеосистемы . Перед покупкой камеры заднего вида узнайте, какая видеосистема поддерживается вашим автомобилем (PAL или NTSC).Стандарты видеосигнала, поддерживаемого камерой и автомобилем, должны совпадать. Многие клиенты считают, что видеоинтерфейс каким-то образом преобразует сигнал в необходимую видеосистему. Однако это неправда. Видеоинтерфейс передает сигнал как есть. Если вы уже купили камеру с другой видеосистемой, воспользуйтесь конвертером.

    Распространенные ошибки при подключении камеры заднего вида

    • Мощность снимается с разных точек . Очень часто установщик берет "+" с ламп заднего хода, а "-" с шасси.Мы просим вас и даже настаиваем на том, чтобы этого не делать. Если вы это сделаете, появится разница потенциалов, а напряжение в разных точках может отличаться и постоянно меняться. Это явление влияет на работу подключенных электронных устройств и вызывает дестабилизацию работы и плохое или нестабильное качество отображаемого изображения.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле ВСЕГДА берите плюс и минус из одного и того же места !!! Например, вы можете взять его с монитора или головного устройства.
    • Питание подается на пульсирующий сигнал от фонарей заднего хода.Во многих автомобилях, особенно в немецких, сигнал на лампах заднего хода всегда пульсирует. Таким образом автомобиль проверяет, исправны ли лампочки. Поэтому, если в вашем автомобиле есть такой тип сигнала, его необходимо выровнять и поставить фильтр, который, в свою очередь, должен быть отделен от системы светодиодом. Если вы поставите конденсатор на ровный сигнал, но не отделите его от OEM-системы, то уже выровненный сигнал будет передан на лампы заднего хода, а бортовой компьютер (модуль, отвечающий за эту лампочку) получит неверные данные.(смотреть видео).
    • Подключение камеры на постоянно работающей основе без преобразователя питания. В таком случае, скорее всего, ваша автомобильная камера будет повреждена. На самом деле это случается очень часто.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
    • Различные видеосистемы с поддержкой камеры и автомобильной мультимедийной системы.

    Что делать, если установленная камера не работает или работает неправильно?

    • Прежде всего, никогда не устанавливайте камеру, не проверив, работает ли она. Это сэкономит много времени вам и вашим клиентам. Мы тестируем продаваемые нами устройства, однако камера могла быть повреждена, скажем, во время транспортировки или при других обстоятельствах. Поэтому сначала подключите камеру без ее установки. Затем, если все работает правильно, установите.
    • Проверить соединительный кабель. Поставляемый кабель обычно имеет длину от 3 до 5 метров. Поэтому при прокладке трос может сложиться или сломаться. Бывает довольно часто.
    • Проверить правильность подключения питания
      • Плюс и минус взяты из одного и того же места?
      • Подключенная камера работает по тем же принципам, что и все установленные электронные устройства?
      • Используется ли преобразователь мощности?
      • Какой сигнал подается на камеру, постоянный или пульсирующий (подробнее читайте в первой части статьи)
    • Если переключение на изображение с камеры заднего вида работает некорректно при переключении на заднюю передачу (т.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле е.е. иногда переключается, иногда нет) значит вы подключили камеру к пульсирующему сигналу фонарей заднего хода. Вам нужно выровнять сигнал. И не забудьте отделить конденсатор от системы с помощью светодиода (см. Информацию выше и видео).
    • Если через видеоинтерфейс подключена резервная камера, а изображение не отображается или имеет плохое качество, проверьте настройки активации в заводском меню, а также исправьте положение DIP-переключателей.
    • Если изображение искажено или черно-белое, или даже изображение не отображается на экране, видимо видеосистемы, поддерживаемые резервной камерой, и автомобильная мультимедийная система не совпадают. Купите камеру, поддерживающую видеосистему вашего автомобиля, или воспользуйтесь конвертером.

    Теперь вы знаете все о том, как подключить камеру заднего вида к машине. Соблюдайте эти правила и вы получите очень полезного и надежного помощника. Если ваша установленная камера работает некорректно или отображается плохое изображение, вы знаете, о чем спросить установщика.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Мы настоятельно рекомендуем устанавливать камеру только в надежных мастерских и специалистах по установке, которые являются экспертами в области электроники. Иначе можно потерять время и деньги. Если вы не совсем уверены в своих установщиках, дайте им прочитать эту статью. Таким образом, шансы на успешную установку намного выше. ☺

    Если у вас остались вопросы по подключению камеры заднего вида, купленной в интернет-магазине Car Solutions, напишите в нашу техподдержку. Наши технические специалисты сделают все возможное, чтобы вам помочь.

    В следующей статье мы расскажем, как подобрать и где установить камеру заднего вида. Подпишитесь на нашу рассылку, и вы узнаете, когда она будет опубликована на сайте. Также мы будем информировать вас о новых поступлениях, акциях, видеообзорах и т. Д.

    Подписаться на информационный бюллетень

    Все права защищены. Этот материал с веб-сайта car-solutions.com не может быть опубликован, переписан или распространен полностью или частично без указания авторства и предоставленных обратных ссылок.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Руководство по установке резервной камеры

    | Привод

    Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

    Итак, вы хотите установить резервную камеру на свой надежный, но устаревший мотоцикл. Отличная идея! Эти полезные инструменты оказали такое влияние на автомобильную промышленность, что теперь они обязательны в качестве необходимых средств обеспечения безопасности. Но поездки по автосалону - не единственный способ получить резервные камеры.

    Резервные камеры теперь доступны в качестве запасных частей, которые любой может установить на старые автомобили. В новых автомобилях камера заднего вида полностью интегрирована в электронику, поэтому компоненты системы скрыты. Это также является целью при установке нестандартных настроек вторичного рынка.

    После нескольких доработок задней части автомобиля и пары проводов, вам никогда не придется выгибать шею назад, чтобы проверить, тренирует ли маленький Тимми пончики Big Wheel в конце подъездной дорожки.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Команда практических рекомендаций Drive готова помочь вам в этом процессе.

    Готовы?

    Основные сведения о резервной камере

    Расчетное время, необходимое: Один час

    Уровень квалификации: Начинающий

    Система автомобиля: Электрика

    Баран

    2020 Камера заднего вида Ram Rebel

    Что такое резервная камера?

    Резервная камера, встроенная в автомобильную систему производителем, показывает небольшой вид в реальном времени из-за автомобиля, когда автомобиль движется задним ходом.Это дает водителю более четкое представление о том, что стоит за ним, и помогает убедиться, что Фидо не получит массаж глубоких тканей от ваших шин.

    Вот список типов камер, а также обычно используемых типов дисплеев.

    Типы камер

    • Крепление на кронштейне : Камера прикрепляется к кронштейну, который может быть установлен на поверхности автомобиля, но отделяется от него.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
    • Для скрытого монтажа : Камера, которая максимально гармонирует с поверхностью автомобиля.
    • Рамка номерного знака : Камера встроена в рамку номерного знака.
    • Панель номерного знака : Камера расположена по центру полосы, которая тянется поперек и прикрепляется к верхней части номерного знака.
    • Для оригинального оборудования : Если у вас новый подержанный автомобиль, он может быть совместим с определенной деталью, например ручкой защелки, в которую встроена камера для создания чистого заводского вида.

    Типы дисплеев

    • Интегрированный OEM : Заводское устройство, которое поставляется вместе с автомобилем и устанавливается на приборной панели или сверху.
    • Дополнительный рынок, устанавливаемый в приборную панель. : Добавленная стереосистема информационно-развлекательной системы с экраном, который устанавливается заподлицо с приборной панелью.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
    • Рынок запчастей на приборной панели. : Автономный монитор, который можно разместить на верхней части приборной панели.
    • Зеркало заднего вида : В зеркало заднего вида встроен монитор. Иногда экран составляет половину зеркала, иногда - во всю длину. Когда он не используется, он выглядит как зеркало.

    Сравнение проводной и беспроводной связи : Для проводных резервных камер требуется физическое проводное соединение, чтобы видео с камеры отображалось на дисплее.Однако беспроводные устройства используют метод сигнала и приемника и не требуют провода.

    Крайслер

    2016 Chrysler 200 интерьер

    Резервная камера Безопасность

    Работа в автомобиле может быть грязной, особенно если вы работаете с поверхностями, которые раньше никогда не убирали. Это также может быть опасно, поскольку электричество, движущееся со скоростью, ну, скажем так, электричества, может остановить ваше метрономическое сердцебиение.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Итак, вот что вам понадобится, чтобы ваши джинсы, рубашка и кожа оставались безупречными, а кости - целыми.

    Размещение инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш умелый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. (Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не позволяйте ребенку давать вам паяльную лампу - Ред.)

    Вам также понадобится плоское рабочее место, например, пол гаража, подъездная дорожка или улица. стоянка.Ознакомьтесь с местными законами, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не будем платить вам штрафы.

    Все, что вам нужно для установки резервной камеры

    Мы не экстрасенсы и не шпионим за вашим ящиком с инструментами или в гараже, так что вот что вам понадобится для выполнения работы.

    Список инструментов

    • Отвертка с плоской головкой
    • Крестообразная отвертка
    • Инструменты для снятия отделки / панели
    • Инструмент для зачистки проводов
    • Аккумуляторная дрель
    • Сверло от 3/32 до ⅛
    • Автомобильный мультиметр
    • Разъемы для проводов, такие как Posi-Taps
    • Изолента
    • Застежки-молнии
    • Друг

    Список запчастей

    • Камера заднего вида
    • Блок проводов
    • Монитор или информационно-развлекательный блок (при необходимости)
    • Резиновая втулка

    Основной светодиод

    Как установить резервную камеру

    Давайте сделаем это!

    Добавление камеры

    1. Убедитесь, что автомобиль выключен.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
    2. Осторожно отсоедините клеммы аккумуляторной батареи автомобиля.
    3. При необходимости снимите номерной знак.
    4. Установите камеру в желаемое положение на автомобиле.
    5. Отметьте маркером место, где шнур камеры попадает в автомобиль.
    6. В зависимости от типа автомобиля и места расположения камеры вам, скорее всего, потребуется снять внутреннюю панель с внутренней части двери, люка или задней двери. На бампере в этом может быть нет необходимости.
    7. Убедитесь, что нет проводов, кабелей или деталей отделки, которые могут быть повреждены при просверливании отверстия во внешней части автомобиля.
    8. Определите, какой размер сверла просверливает достаточно большое отверстие для размещения провода камеры и резиновой втулки. Обычно достаточно простого визуального осмотра.
    9. С помощью выбранного сверла просверлите отверстие в том месте, где вы сделали отметку.
    10. Добавьте резиновую втулку в отверстие, чтобы скрыть неровные края металла и защитить провод.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
    11. Пропустите провод камеры через отверстие.
    12. Присоедините камеру к автомобилю с помощью прилагаемого оборудования или оборудования, которое вы приобрели отдельно.

    Начало монтажа проводки

    1. Подсоедините предоставленную группу проводов к проводу камеры. Это разделится на видеопровод, провод питания и, возможно, провод обратного сигнала.
    2. Чтобы получить максимально чистый вид, поищите существующий жгут проводов производителя и попробуйте соединить и проложить проводку рядом с ним.
    3. Определите источник питания для камеры, например, фонарь заднего хода или фонарь освещения номерного знака.
    4. Определите положительный и отрицательный провода от источника света с помощью мультиметра.
    5. Подсоедините положительный провод камеры к проводу положительного света, а отрицательный провод камеры - к отрицательному. Это можно сделать с помощью соединителя или соединителя Posi-Tap.

    Сращивание провода

    1. Если разъемы Posi-Taps недоступны, вам нужно будет соединить провода вместе.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Для простоты мы рекомендуем соединение военного назначения, так как оно не требует пайки.
    2. С помощью инструмента для зачистки проводов возьмитесь за провод положительного света и удалите часть пластикового покрытия, чтобы обнажить медь.
    3. Разделите открытую часть меди на две части.
    4. Пропустите положительный провод камеры через отверстие между медной проводкой.
    5. Оберните и скрутите провод положительного провода камеры вокруг светового провода, чтобы установить прочное соединение.
    6. Оберните соединение термоусадочной пленкой и / или заклейте лентой для обеспечения безопасности и защиты.
    7. Повторите то же самое для отрицательного провода.

    Alpine через Amazon

    Оборудование для камеры заднего вида Alpine HCE-C1100

    Провод сигнала заднего хода

    Чтобы на дисплее отображалось видео, ему необходим сигнал, предупреждающий систему о том, что автомобиль движется назад.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле В некоторых случаях информационно-развлекательный блок будет иметь функцию автоматического распознавания сигнала, которая определяет наличие входящего видеосигнала. В таком случае пропустите этот шаг.

    1. Используя друга, определите источник сигнала - это любой провод с положительным напряжением 12 вольт, когда автомобиль движется задним ходом. Люди часто используют проводку для заднего фонаря, но некоторые жгуты проводов стереосистемы имеют встроенное соединение.
    2. Вставьте в источник сигнала сращивание (повторите шаги выше).
    3. Соедините сигнальный провод с видеопроводом и подготовьтесь к прокладке.

    Прокладка проводов

    1. В зависимости от типа транспортного средства определите, хотите ли вы провести провод под полом транспортного средства или через его обшивку потолка.
    2. Удалите или частично отсоедините все элементы отделки, ковровое покрытие, обшивку потолка или дверную резину, необходимую для незаметной прокладки провода.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
    3. Уберите два провода из поля зрения и проведите их к передней части автомобиля.
    4. Установите на место снятые накладки.

    Подключение дисплея

    После того, как монитор установлен, будь то на приборной панели, сверху или в зеркале заднего вида, пора подключить его к источнику питания, видео и сигнальному проводу.

    В некоторых случаях шнур питания монитора можно подсоединить прямо к блоку предохранителей с помощью адаптера.

    1. Используйте мультиметр, чтобы определить подходящее место, и подсоедините кабель питания.
    2. Убедитесь, что предохранитель выключился при выключенном зажигании, иначе соединение может разрядить аккумулятор.

    В других случаях силовая проводка может быть подключена к существующей стереосистеме.

    1. Снимите накладку, чтобы добраться до проводки стереосистемы.
    2. Найдите силовые кабели для стереосистемы.
    3. Подключите плюс к плюсу, а минус к минусу.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
    4. Подсоедините провод сигнала заднего хода к проводу триггера заднего хода.
    5. Подсоедините видео провод.
    6. Установите на место снятые накладки.

    Завершение работы

    1. Безопасно подсоедините клеммы аккумулятора.
    2. Заведите машину.
    3. Поставьте автомобиль задним ходом, чтобы увидеть, включается ли или включается монитор и отображает ли задний видеопоток.
    4. Если работает, выключите машину. Если этого не произошло, вернитесь к шагам и проверьте свою работу.
    5. Уберите лишний провод изолентой, стяжками и липучкой.
    6. При необходимости установите на место головное стерео устройство.
    7. Установите на место все снятые внутренние детали, панели или покрытия.

    Поздравляю, ваш автомобиль стал безопаснее и современнее.

    Nissan

    Pro Советы по установке резервной камеры

    Вот профессиональные советы The Drive по установке резервной камеры.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    • Вытягивание трудно запутавшейся проволоки по автомобилю может быть неприятным, поэтому лучше подготовиться с помощью инструментов, которые могут облегчить процесс.Используйте механизм подачи проволоки или съемник, чтобы пропустить проволоку через трудные места.

    Как часто вам нужно устанавливать резервную камеру?

    • Мы хотели бы сказать, что это будет одноразовая установка, но только дураки думают, что электроника служит вечно. Даже если он проработает 10 лет, в будущем вам захочется установить более качественную камеру с более четким изображением.

    Лайфхаки

    Поскольку у вас может не быть доступа к нужным инструментам или у вас может быть друг, от которого можно избавиться, мы также составили список наших лучших советов, которые сделают вашу жизнь проще и меньше истощают ваш карман.

    Схема электрических соединений камеры

    Alpine

    1949 Международная электрическая схема бесплатно скачать электрическую схему.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Типовая 4-проводная установка. Элегантная электрическая схема по американскому стандарту.

    Pioneer Backup Camera Советы по подключению Электропроводка

    Двойной интерфейс для нескольких камер kwe cam6d.

    Схема подключения камеры Alpine . Схема подключения - это упрощенное традиционное графическое изображение электрической цепи. Я поменял свой alpine 520 на pioneer f70dab и не могу заставить работать камеру заднего вида.Автомобильная навигационная система ine w940 скачать инструкцию в формате pdf.

    Как установить автомобильную стереосистему и камеру заднего вида toyota corolla duration. См. Стр. 14 подробно, правильно подключите и заземлите согласно схеме подключения на стр. 14. Page 28 схема и сила тока предохранителя, показанные выше, относятся к случаю, когда ilx 007 используется по отдельности.

    Просмотрите и скачайте онлайн-инструкцию alpine ine w940. У вас есть кабель RCA с маленьким красным проводом на обоих концах. Невозможно сделать это.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Ассортимент электрических схем резервной камеры alpine. Он переключается в обратном направлении, но экран черный. Вы недавно купили камеру заднего вида и не знаете, какой красный провод питания использовать.

    65 роскошный монтажный жгут проводов для аудиосистемы. Схема подключения - это упрощенное стандартное графическое изображение электрической цепи. Интерфейс выбора нескольких камер для альпийской камеры kcx c200b.

    Я думал, что это вызвано удаленным проводом усилителя.В приборной панели GPS-навигатор. При подключении ко всем остальным жгутам света камеры и ручному подключению к каждому проводу, расположенному на боковой панели пассажира, подключите черный 6-контактный разъем к серому разъему на удлинительном кабеле освещения камеры.

    Ассортимент электрических схем резервной камеры alpine. Он показывает части схемы в виде обтекаемых форм, а также соединения питания и сигналов между устройствами. Не совсем уверен, что делать с ужасным.

    Если переключаемый провод зажигания ilx 007 подключен непосредственно к положительному полюсу автомобильной аккумуляторной батареи, ilx 007 потребляет ток в несколько сотен.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Он показывает части схемы в виде обтекаемых форм, а также питание и сигнальные линии между устройствами. Прямой адаптер камеры для автофургонов и автодомов с камуфляжным кабелем kwe cam5d.

    Двойной многокамерный интерфейс позволяет подключать одну или две камеры с прямым подключением к экрану с входом RCA kcx c250mc. Галерея электрических схем резервной камеры alpine ktp 445u схема подключения ktp 445u схема подключения ktp 445u. Я предполагаю, что камера больше не получает питание, кто-нибудь знает, как она работает.

    Alpine ilx 007 инструкция по эксплуатации. В этом видео мы рассмотрим цвета проводов на штекере видеоголовного устройства Alpine.

    Жгут проводов Alpine I Ve 200 Библиотека проводов

    Схема подключения Weldex

    Как установить головное стерео GPS и резервную камеру

    Бесплатная электрическая схема Alpine Машинное обучение

    Схема проводки стереосистемы Alpine

    Задний динамический диапазон HDR Просмотр камеры с камерой прямого действия

    Жгут проводов Sony Radio Схема подключения Raw

    Схема подключения Автомобильный стереоусилитель Схема подключения Общие

    Бесплатная электрическая схема Alpine Машинное обучение

    Схема подключения Alpine Символы и руководство для подключения камеры

    Адаптер прямого подключения камеры для автофургонов И дома на колесах с

    Жгут проводов Sony

    Схема проводки Необработанная

    Схема проводки головного устройства

    Au Схема электропроводки tomotive

    Цвета обратного жгута проводов Базовая теория электропроводки

    Alpine Ilx W650 Stereo Free Nvx Backup Camera

    Alpine 9 дюймов Alpine Halo9 Mech Less Audio Video Receiver

    Alpine Ktx C10lp Руководство по установке проводов

    Alpine Stereo Inh40 Форум

    Камера заднего вида для Bmw 3 5 X3 Series

    Вопрос проводки переключателя Правильно ли я понял Techtalk

    Схема проводки навигационной системы Alpine Принципиальная схема

    Обновление Alpine W505 до 920 проблем с задней частью

    Alpine 9 дюймов Alpine Halo9 Mech Less Audio Video Receiver

    Схема проводки стереосистемы Alpine

    Схема электрических соединений 5-канального автомобильного усилителя 9000 3

    Alpine Ines900r Жгут проводов Pre Out Библиотека проводов

    Nissan X Trail Органы управления на рулевом колесе Многокамерная установка Alpine

    Нажатие на обратный провод Jk Forum Com The Top

    Жгут проводов автомобильного радиоприемника 2005 Tundra Wiring Diagram Raw

    Схема подключения камеры Alpine Схема подключения стартера

    610a940 Alpine Sxm145bt Схема подключения автомобильной стереосистемы

    Жгут проводов Alpine Символы и руководство

    Видеорегистратор F800pro

    Схема подключения автомобильного стереоусилителя Схема подключения Общие

    Резервная камера Alpine Ive W535hd Suppo rt

    Pioneer Backup Camera Советы по подключению Электропроводка

    Alpine Ina W900 Preview

    Alpine Hce C200f Поддержка и руководства

    Alpine Stereo Harness Схема символов и руководство

    Freestyle 7-дюймовая навигационная система для индивидуальной установки

    d Alpine I

    Установка резервной камеры Tc2 Alpine Hu Scionlife Com

    Alpine Driver Assistance Adas Dash Cam Alpine Dvr F800pro

    Схема подключения камеры Схема подключения 15 Laiser

    Фоновая камера Адаптивная камера для подключения задней камеры Широковещательный кабель Сделано Street Mr Plus Ca 24 Alpine

    Бесплатная электрическая схема Alpine Машинное обучение

    Mtx Tn12 02

    Обзор Alpine I207 Wra Первые впечатления Стр.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле e 8 Jeep

    Установка резервной камеры Требуется подключить 1 провод к

    Alpine X009 Fd1 Руководство по установке

    Схема подключения жгута проводов Tripp Lite Общий помощник

    Головное устройство Alpine I209 Wra - фото и обзор Страница 2 Камера Jeep

    Адаптер прямого подключения для автофургонов и автодомов с

    Схема подключения Alpine M12

    Wrg 4423 Alpine Cda 7893 Схема подключения

    Схема подключения Alpine Символы и руководство по электрической схеме

    Jeep Wrangler Aev Резервная камера заднего вида Установка

    Pioneer Советы по электрическому подключению

    Устройства видеорегистратора W Цветная камера заднего вида Gps W Активный

    Ilx W650

    Схема подключения камеры заднего вида Камера заднего вида Резервная камера

    Alpine Ine W940

    Alpine Ilx 107 Беспроводной приемник Carplay In Dash Бесплатно

    Схема подключения радиостанции Boss Marine Схема подключения

    Alpine Ces 2015 Новые головные устройства Дополнительные источники питания Больше автомобилей

    Бесплатная схема подключения Alpine Машинное обучение

    Alpine 9 Bluetooth Caprplay Receiver HDR-камера на 2014 год

    Схема проводки головного устройства Схема автомобильных соединений

    Alpine Ilx 207 Поддержка и руководства

    Установка камеры заднего вида

    Alpine 9-дюймовый Alpine Halo9 Mech Less Audio Video Receiver

    Советы по подключению резервной камеры Pioneer Электропроводка

    Alpine Ics X8 с задней камерой Дистанционный парк и ангельские глазки

    Цифровой медиа-ресивер Dash с приложением le Carplay Alpine

    A03b4 Схема подключения камеры заднего вида Pioneer Библиотека электрических схем

    Электрическая статья 2010 Схемы подключения кузова 4-й

    Схема подключения Alpine Символы и руководство по электрической схеме

    Комплект басов Alpine 300 Вт включает в себя комплект Alpine Bassline 10

    Как установить Посмотреть резервную камеру Пошаговое руководство по установке Жгут проводов автомобильного радио

    Схема подключения 2005 Tundra Raw

    Схема подключения купольной камеры

    Помощь водителю Alpine Adas Dash Cam Alpine Dvr F800pro

    Схема подключения

    для 2005 Infiniti Fx35 База данных электрических схем

    Жгут проводов Радио Динамик Советы по проводам Электропроводка

    7a8558 Alpine Sxm145bt Схема подключения автомобильной стереосистемы

    9000 2 Как я могу изменить температуру по Фаренгейту на градус Цельсия на внешней стороне

    Схема подключения резервной камеры Boyo Схема подключения

    Схема подключения Ebook 90cc Alpine Atv

    Стандартный переключатель стереопереключения на новую стереосистему Справка

    Символы и руководство по проводке жгута проводов Alpine

    Seat Ibiza Cd Radio Кабель-адаптер для стерео жгута проводов

    Беспроводная IP-камера Lifu 1280 X 720p Домашняя безопасность

    Схема подключения автомобильного стереоусилителя Общая схема подключения

    Схема подключения сабвуфера Sonic Electronix

    Камера Cara Memasar Kamera Mundur Ben Схема подключения жгута проводов

    Econoline General Helper


    4 способа интеграции камеры заднего вида и монитора в ваш автомобиль

    Хуже всего, когда вы выезжаете из гаража задним ходом, а дети кричат, ваш мусор блокирует часть обзора, и вы просто не видите что у тебя за спиной!

    Резервная видеорегистратор и монитор безопасны, эффективны и приятны для глаз при движении задним ходом; мы все это знаем.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Но в чем различия и какие резервные видеорегистраторы лучше всего подходят для вас и вашего автомобиля?

    Вот четыре способа интегрировать камеру заднего вида и монитор в ваш автомобиль.

    1. Заводской монитор.
    Обычно с заводским монитором вам понадобится интерфейс для интеграции камеры в заводской монитор, а также камеру. Некоторые, например некоторые автомобили Dodge и Toyota, имеют возможность добавить заводскую камеру, для которой не нужен интерфейс, что экономит ваши деньги.

    2. Автономный монитор.
    На некоторых автомобилях есть функции, встроенные в зеркало заднего вида или заводские радиоприемники, которые невозможно интегрировать или удалить. В этом случае можно добавить отдельно стоящий монитор размером обычно от 3,5 до 10 дюймов, а также саму камеру. В последнее время технологии прошли долгий путь, дав нам возможность отображать камеру на вашем смартфоне Android, которая автоматически срабатывает, когда автомобиль переключается на задний ход.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Как это мило?

    3.Монитор зеркала заднего вида.
    Зеркала заднего вида ранее имели стандартное крепление для зеркал основных производителей. Для большинства автомобилей это так же просто, как снять старое зеркало и заменить его высококачественным зеркалом с небольшим монитором на стороне водителя. Некоторым автомобилям потребуются проставки или адаптеры в дополнение к зеркалу, в зависимости от заводского крепления. Если вам доступна эта опция, значит, в наличии есть обновленная модель, которая добавит сенсорную навигацию, а также Bluetooth для телефонных звонков в режиме громкой связи.

    4. Замена магнитолы с сенсорным монитором.
    Мы все либо знаем кого-то, кому пришлось заменить заводское радио, либо мы сделали это сами - будь то плохой дисковод, больше функций, лучшее качество звука, стиль или какая-то другая причина. Замена магнитолы с сенсорным экраном позволяет использовать только увеличенный дисплей для камеры заднего вида, расположенной в центре приборной панели.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Изображение с камеры автоматически появляется на экране, когда автомобиль движется задним ходом, и в некоторых случаях его можно подключить для просмотра во время парковки или движения.Это обновление обычно выполняется по более высокой цене, чем предыдущие варианты, но оно предлагает несколько дополнительных преимуществ, чем интеграция одной камеры.

    Резервные камеры и установка резервных видеорегистраторов

    Cartronics обеспечивает установку резервных камер и резервных видеорегистраторов в Нэшвилле, штат Теннесси, и в районе Среднего Теннесси. Зайдите сегодня, чтобы поговорить с одним из наших профессионалов о том, какой вариант резервной камеры вам лучше всего подходит! Мы также занимаемся установкой видеорегистратора!

    Как сделать - Установка проводной или беспроводной резервной камеры

    Хотите верьте, хотите нет, но установить резервную камеру не так уж и сложно.В большинстве случаев этот процесс довольно прост. Если вы предпочитаете заниматься своими руками, установка камеры заднего вида займет 2–4 часа на выходных.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Если вы не привыкли работать с автомобилями, это может показаться вам пугающим и отнимающим немного больше времени, но после нашего пошагового руководства вы будете гораздо увереннее в этом.

    Если вы не готовы делать это самостоятельно после прочтения наших инструкций, мы рекомендуем позволить профессионалу, подобному ребятам из Best Buy, установить его для вас. Они установят систему примерно за 150 долларов, и, скорее всего, она есть рядом с вами.Если вы установили его в другом месте, мы обнаружили, что цена немного выше (~ 180–300 долларов), и иногда они просят вас заплатить за любые дополнительные детали, которые могут потребоваться для установки системы резервной камеры.

    Резервные камеры обычно поставляются с инструкциями по установке камеры и дисплею. На YouTube также есть масса отличных пошаговых инструкций, которые проведут вас через этот процесс (мы упоминали об одном ниже). Вот краткое руководство о том, как установить обычную резервную камеру, выполнив всего несколько быстрых шагов.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Во-первых, давайте начнем с определения инструментов, которые вам понадобятся для установки резервной камеры. Если у вас нет инструментов, то можно купить вещи на сумму от 50 до 80 долларов. Но большинство предметов, которые вы можете найти, у вас уже есть:

    • Инструмент для зачистки проводов
    • Набор торцевых ключей Basic
    • Набор крестовых отверток и отверток
    • Стыковые соединения
    • Кольцевые клеммы
    • Изолента
    • Сверло

    Шаг 1: Отключение питания

    Первым шагом к любой автомобильной электрической установке является отключение отрицательного (-) провода аккумуляторной батареи от автомобильного аккумулятора.Это предотвратит короткое замыкание или срабатывание предохранителя.

    Шаг 2: Доступ к задним фарам

    Снимите необходимые панели вокруг задних фонарей внутри автомобиля. Во многих случаях внутри багажника есть панели. Или, если у вас грузовик, обычно есть доступ к задним фонарям изнутри кузова грузовика.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Отвинчивайте накладку до тех пор, пока у вас не будет доступа к проводке одного заднего фонаря (нет необходимости делать оба).

    Шаг 3: Найдите место для установки

    В зависимости от автомобиля и типа камеры вы можете установить камеру в разных местах.Самый распространенный из них находится на номерном знаке или рядом с ним, поэтому в этом случае мы будем ссылаться на установку номерного знака.

    Шаг 4: Подключите резервную камеру

    Снимите крышку номерного знака и номерной знак и найдите отверстия позади или над номерным знаком, через которые можно пропустить силовой и сигнальный провод к камере. Если отверстий нет, возможно, вам придется просверлить бампер, чтобы подключить камеру сзади.

    Когда у вас будет чистое отверстие, протяните провод от камеры либо к багажнику, либо к кузову грузовика.Отсюда вы протянете провода или пластиковые панели прямо к заднему фонарю, к которому вы обращались ранее. Подключите провод питания к соответствующему проводу обратной мощности для вашего фонаря заднего хода с помощью приобретенных вами стыковых соединителей.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Шаг 5: Подключите камеру к видеорегистратору

    Теперь, когда у вас есть резервная камера, подключенная к источнику питания, вам нужно подключить ее к дисплею. У вас есть несколько вариантов:

    In-Dash Display: это дисплей, который поставляется вместе с вашим автомобилем, или дисплей, который вы, возможно, приобрели на вторичном рынке, например, сенсорный экран с двойным DIN.Это у тебя в тире. Для этого типа дисплея вам необходимо подключить сигнальный провод камеры от задней части автомобиля, где камера установлена, к задней части дисплея в вашей приборной панели.

    Тем, кто планирует использовать штатную приборную панель, которая идет в комплекте с вашим автомобилем, необходимо убедиться, что она совместима и поддерживает камеру заднего вида. Если это так, у Crutchfield есть ряд адаптеров, которые вы можете найти здесь: https://www.crutchfield.com/g_431950/Vehicle-specific-Backup-Cameras.html

    Дисплей на приборной панели / в зеркале заднего вида: это вторичный дисплей, который вы помещаете либо на приборную панель, либо над зеркалом заднего вида.Подсоединение камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
