Подключение камеры заднего вида

Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.

Подключение камеры заднего вида своими руками

Существует несколько основных способов подключения камеры заднего вида в автомобиле. Исходящий сигнал можно завести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.

Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.

Подключение задней камеры: Подключение камеры заднего вида

Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.

Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.



Как подключать провода камеры и питание

Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.

Подключение задней камеры: Подключение камеры заднего вида

Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер (конвертор напряжения).

Последний вопрос — к какому проводу или разъёму подсоединять видеовыход. Здесь всё зависит от вида используемого отображающего устройства и схемы подключения. Проще всего, если стандартный разъём RCA можно подключить непосредственно к магнитоле или навигатору. В противном случае придётся использовать переходники.

Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.



Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».

Подключение задней камеры: Подключение камеры заднего вида

Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

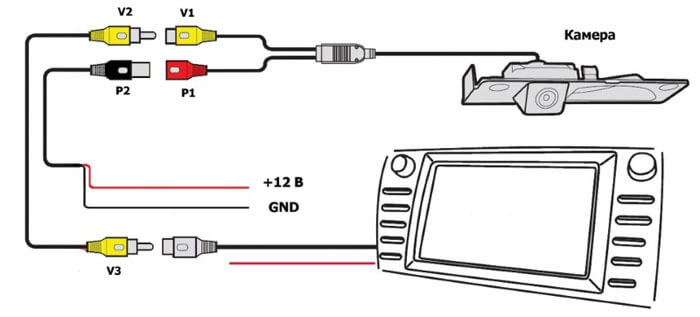

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.

Подключение задней камеры: Подключение камеры заднего вида

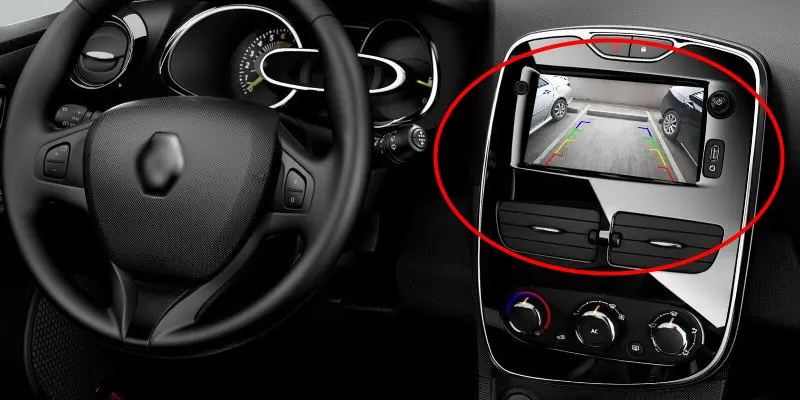

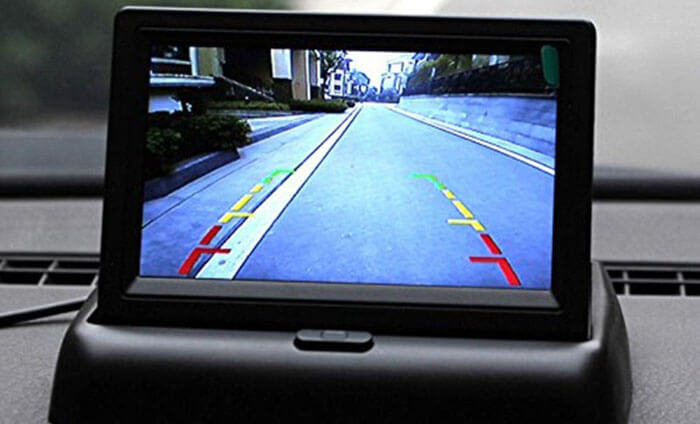

Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.



Как подключить камеру заднего вида к навигатору

Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.

В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.

Подключение задней камеры: Подключение камеры заднего вида

Вариант беспроводного подключения см. ниже.



Подключение беспроводной камеры заднего вида

Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.

Подключение задней камеры: Подключение камеры заднего вида


Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.

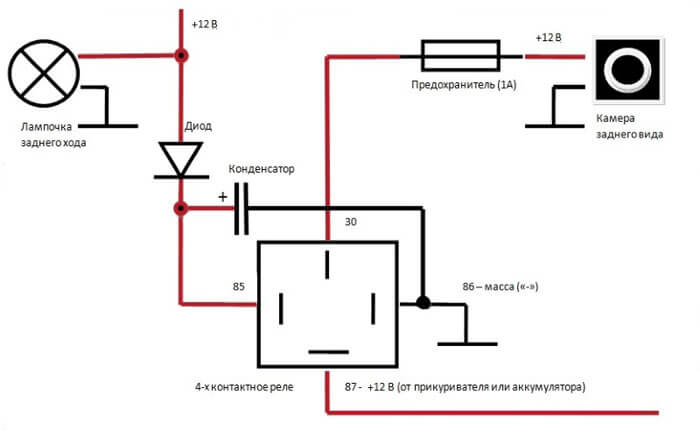

Подключение камеры заднего вида через реле

Нередко возникает необходимость подсоединения видеокамеры через реле. Нередко на дисплее появляются сильные помехи из-за нестабильного напряжения или использования ШИМ-модуляции. На некоторых автомобилях в последнем случае видеокамеры вообще не запускаются.

Подключение задней камеры: Подключение камеры заднего вида

Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.



Куда установить камеру заднего вида на автомобиль

Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

  1. В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
  2. В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
  3. В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
  4. Прикрепить на рамку номера.

 Подключение задней камеры: Подключение камеры заднего вида

Как настроить камеру заднего вида на авто

Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.

Подключение задней камеры: Подключение камеры заднего вида

Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

Как подключить камеру заднего вида к зеркалу

Мы уже рассматривали раньше несколько вариантов подключения в автомобиле камеры заднего вида: к магнитоле, навигатору, монитору головного устройства или дополнительному экрану. Сегодня мы выясним, как подключить видеокамеру к зеркалу. Здесь тоже существует несколько разных способов установки. В общем случае применяется зеркало заднего вида, совмещенное с монитором. Более продвинутый вариант — установка модели со встроенным видеорегистратором.

Подключение задней камеры: Подключение камеры заднего вида

Саму камеру тоже можно установить и подключить совершенно по-разному. Стандартный способ — монтаж устройства на номерном знаке или бампере с последующей прокладкой соединительного кабеля к торпеде. Если нет желания тянуть проводку через весь салон, можно использовать беспроводное подключение. Это обойдётся дороже, но сэкономит время. Наконец, в некоторых случаях желательно подключать камеру через фильтр питания или реле.



Как подключить видеокамеру заднего вида к зеркалу своими руками

Сегодня существует множество разных видов автомобильных зеркал со встроенными мониторами. Наиболее распространены модели с дисплеями диагональю 4,3 и 5 дюймов. Стандартные величины разрешения подобных экранов: 480×272 и 800×480. Этого вполне достаточно для получения качественной картинки происходящего сзади вашего автомобиля.

Подключение задней камеры: Подключение камеры заднего вида

Предлагаемые на рынке модели обычно предусматривают возможность монтажа непосредственно на штатное зеркало, с помощью специальных гибких хомутов. Питание может подключаться от прикуривателя либо непосредственно от аккумулятора. Ещё один вариант подачи плюса — от сигнала заднего хода. В этом случае система будет активироваться только при включении задней передачи.



Есть также модели, имеющие встроенные аккумуляторные батареи. Это относится к «умным» устройствам, обладающим широким дополнительным функционалом (беспроводная связь, голосовое управление и пр.).



Сама камера устанавливается в месте, обеспечивающем наилучший обзор. Желательно, чтобы устройство было защищено от брызг грязи, а его внешний вид не привлекал внимание вандалов. Оптимальные варианты — монтаж на номерном знаке или внутри бампера, в специально просверленном отверстии. Второй способ лучше подходит для изделий с круглым в сечении корпусом. Можно также купить рамку номерного знака с уже встроенной камерой или гнездом под неё. Такой способ оптимален для квадратных в сечении устройств.

Подключение задней камеры: Подключение камеры заднего вида

Соединительный кабель прокладывается внутри салона автомобиля. Можно использовать технологические отверстия и ниши, подвязывать провода к жгутам штатной электропроводки. Необходимо предусмотреть вероятность повреждения и перетирания кабеля. Желательно дополнительно укреплять его изолентой в таких местах, особенно на изгибах.



Подключение камеры к зеркалу с видеорегистратором

Вместо простого зеркала с дисплеем можно установить устройство со встроенным видеорегистратором. В этом случае картинка с камеры заднего вида будет не только отображаться на мониторе, но и записываться на носитель. На таких зеркалах с регистраторами обычно уже установлена передняя видеокамера — на задней панели изделия.

Подключение задней камеры: Подключение камеры заднего вида

Подключение камеры заднего вида к зеркалу с видеорегистратором производится по описанному выше алгоритму. Некоторые отличия могут быть в способах подсоединения питания и управляющих сигналов, что будет рассмотрено ниже.

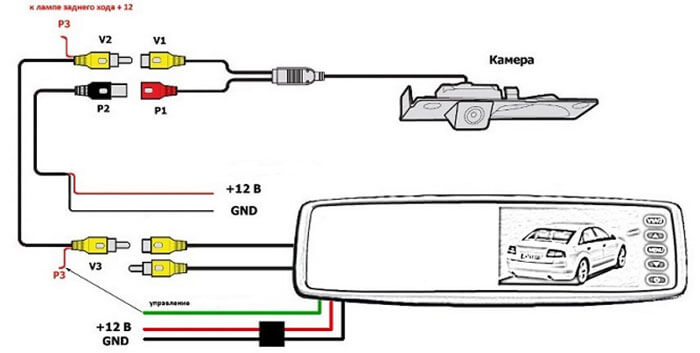

Схема подключения камеры заднего вида к зеркалу

Основные особенности схемы подключения в целом мы уже описали выше. Подробнее можно посмотреть на картинке ниже.

Подключение задней камеры: Подключение камеры заднего вида



Сигнал от камеры подключается непосредственно к автозеркалу на соответствующий видеовход. Существуют модели с двумя входами, которые могут использоваться для подключения сразу двух видеокамер, включая переднюю. Второй вход может также использоваться для отображения видеосигнала подходящего формата от любого другого источника.



На зеркало и видеокамеру подаётся питающее напряжение. В зависимости от вида изделий тут возможно несколько схем подключения. Существуют камеры с разным количеством выводов — от 3 до 6. На приведенной выше схеме используется отдельный управляющий провод, который подсоединяется к питанию заднего света. В этом случае основной питающий вход камеры может подключаться напрямую к бортовой сети.

Подключение задней камеры: Подключение камеры заднего вида

Другой способ используется, если отдельного управляющего входа у видеокамеры нет. В этом случае основное питание подаётся непосредственно с заднего света. Это обеспечивает подачу видеосигнала на автозеркало только при движении назад.



Наконец, существуют различные схемы подключения в зависимости от вида используемого зеркала. Для активации изображения здесь тоже может быть задействован сигнал с задних фонарей. Другой вариант — если картинка запускается при подаче её непосредственно с видеокамеры. В таком случае использование отдельного управляющего провода не требуется.



Беспроводное соединение

При желании упростить процесс установки можно использовать беспроводное соединение. С этой целью применяются специальные радиомодули. В продаже есть также радиомодемы, уже совмещенные с видеокамерой.

Подключение задней камеры: Подключение камеры заднего вида

В этом случае отменяется необходимость прокладывания проводки внутри салона автомобиля. Достаточно запитать радиомодули и подсоединить их к камере и зеркалу. Питание к ним можно подать как непосредственно от бортовой сети (в этом случае они после включения зажигания постоянно будут под напряжением), так и от заднего хода.



Подключение через фильтр или реле

Иногда при подключении камеры к питанию задних фонарей наблюдаются сильные помехи, полосы, полное пропадание картинки. Это может объясняться конструкционными особенностями конкретной модели автомобиля. Для решения такой проблемы используются фильтры питания либо подключение через реле.

Подключение задней камеры: Подключение камеры заднего вида

С помощью реле обеспечивается стабильная подача постоянного напряжения на вход камеры при активации сигнала заднего света.



Настройка камеры с зеркалом

После установки и соединения оборудования желательно провести его настройку. Алгоритмы могут существенно различаться в зависимости от вида используемых моделей. Поэтому упомянем только о самом основном нюансе — использовании отображаемой на мониторе масштабной сетки.

Подключение задней камеры: Подключение камеры заднего вида

Эта функция есть не везде, но многие модели ею оснащены. После включения задней передачи на дисплее появляется характерная сетка, помогающая лучше ориентироваться. Если нет возможности подстройки её параметров, нужно как минимум определить соответствие отдельных линий реальным дистанциям. Для этого необходимо подъехать вплотную к препятствию (пока первая линия сетки не «упрется» в него). После этого выйти и замерить реальное расстояние между бампером и стеной.

Подключение камеры заднего вида к магнитоле

Необходимость этого устройства для автомобиля определяется следующими причинами:

  • отсутствие парктроника;
  • выход парктроника из строя;
  • возможное отсутствие сигнала парктроника от тонких предметов – например, торчащей из земли арматуры;
  • выдача ложного сигнала парктроника – например, из-за травы.

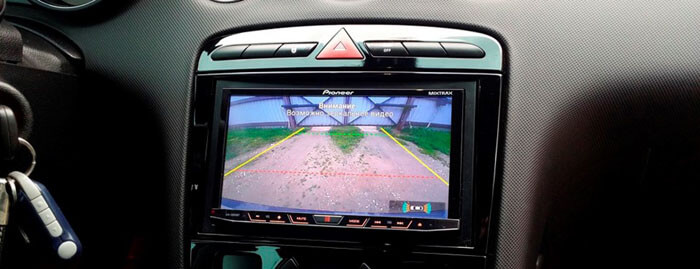

Какие преимущества даст подключение камеры заднего вида к автомобильной магнитоле?

Визуальный контроль водителя за движением задним ходом не всегда хорош – даже если он перед посадкой осмотрел путь предполагаемого движения, пока он сядет, заведёт и прогреет машину, к задним колесам может подойти кошка, собака, а то и маленький ребенок – а такие случаи были. И водитель просто физически не в состоянии их увидеть. С камерой заднего вида, которую можно подключить к магнитоле, вероятность такого случая существенно уменьшается.

Подключение задней камеры: Подключение камеры заднего вида

Выбор устройств сейчас на любой вкус – с отдельным монитором, с монитором в зеркале заднего вида, врезные и накладные, с подсветкой (для темного времени суток) и без, проводные и беспроводные.

Рассмотрим нюансы, на которые следует обратить внимание при выборе камеры

Качество записи гаджета. Чем выше разрешение видео, тем лучше качество записи и выше цена. Следует подумать, а нужна ли она вам? Достаточно просто видеть препятствие, его детали совсем не важны.

Чувствительность устройства к освещению. Здесь уже надо подумать, как у вас работают фонари заднего хода – если освещение слабое, то лучше брать камеру с более высокими характеристиками.

Угол обзора. Вам важно видеть то пространство сзади, которое не захватывают боковые зеркала с небольшим запасом (без «мертвых» зон). К тому же следует иметь в виду – чем выше этот угол – тем больше искажение картинки.  Обычно он в пределах от 120 до 180 градусов. Лучше брать по минимуму.

Как правильно подключить камеру заднего вида к автомагнитоле?

Никаких трудностей это не представляет, практически любой мужчина, а то и женщина, с подключением к магнитоле справится легко. Для этого понадобится минимальный набор инструмента – дрель со сверлами подходящего диаметра, кусачки – бокорезы, и материалы – изолента и герметик. Возможно, потребуется удлинить кабели питания и видеовыхода – ну это уже надо смотреть по месту. Провода по питанию удлиняем сами – для этого нам и нужны кусачки с изолентой, а удлинитель видеовыхода – покупаем в специализированном магазине.

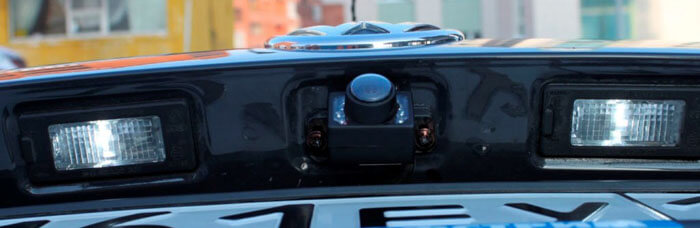

Где лучше установить камеру

Можно внутри – основное достоинство – не снимут нехорошие люди. Но минусов больше – существенно уменьшается обзор сзади снизу, заднее стекло может отпотевать, зимой покрываться наледью, что тоже доставляет дополнительные неудобства.

Поэтому, все же предпочтительна установка снаружи. А с вандалами бороться просто – установить прибор на сквозные винты или болты и изнутри – в багажнике, законтрить гайки любой краской – тогда снаружи камеру снять будет невозможно.

Предпочтительней всего ставить её в нише выше номерного знака, а идеальный вариант – брать именно такую камеру, которая уже вмонтирована в подложку номерного знака.

Подключение задней камеры: Подключение камеры заднего вида

Для этого аккуратно снимаем внутреннюю обшивку в багажнике с места, где она будет стоять. Эту работу лучше делать при положительной температуре, так клипсы крепления при морозе становятся хрупкими и могут ломаться. Размечаем отверстия под крепление, снимаем номерной знак вместе с подложкой и размечаем отверстие под кабели. Диаметр определяется величиной разъёма видеовыхода. Сверлим отверстия.

Ставим прибор на винты или болты, предварительно обработав отверстия изнутри и снаружи герметиком. Гайки контрим краской. Пропускаем кабели в отверстие – в первую очередь – видеовыход. Это отверстие тоже изнутри и снаружи обрабатываем герметиком, чтобы исключить попадание воды в багажник и предотвратить коррозию. Отсоединяем клеммы аккумулятора. Подсоединяем провода по питанию к лампе заднего вида – камера будет включаться автоматически при включении задней передачи. Делаем монтаж кабеля видеовыхода по салону машины к магнитоле. Лучше всего это делать по полу – легче замаскировать. Возможно, придётся этот кабель удлинить, мы уже говорили об этом.

Вынимаем из гнезда магнитолу, вставляем разъём кабеля, пропущенного через гнездо магнитолы, в её разъём, вставляем магнитолу на место.

Подсоединяем клеммы питания к аккумулятору.

Устройство стоит. Осталось произвести настройку, чтобы точно знать, на каком расстоянии от препятствия сзади находится красная черта на мониторе. Настройку производим вращением подвижной части камеры – если она есть. Если камера не настраивается, то просто ставим какой-нибудь предмет на расстоянии, допустим, полуметра, и смотрим, какой черте на мониторе это соответствует.

Всё. Аккуратно приводим всё в порядок и не забываем периодически протирать глазок от пыли и грязи.

Выводы

С каждым годом увеличивается популярность камер заднего вида. Применение такого прибора значительно облегчает процесс парковки автомобиля и движения задним ходом, снижая до минимума вероятность столкновения с преградой и несчастных случаев, а также облегчая вождение задним ходом даже для водителей-новичков.

Как правильно подключить питание камеры заднего вида в автомобиле

Как мы и обещали в предыдущей статье о типах подключения камер заднего вида (с помощью видеоинтерфейса, адаптера, специально разработанного кабеля или напрямую), предлагаем вам советы, а иногда и даже требования, по подключению питания камеры в автомобиле, а также небольшую, но весьма подробную видеоинструкцию. Условно разделим статью на несколько частей:

Подключение питания камеры заднего вида в автомобиле.

Подключение питания камеры заднего вида – важный и намного более трудоемкий процесс, чем может показаться на первый взгляд. Неправильная запитка может привести к поломке самого устройства, повреждению проводки авто, некорректной работе камеры или же плохому или нестабильному качеству картинки.

Прежде всего, "+" и "-" всех подключенных устройств должны браться из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

Во-вторых изучите логику работы установленного оборудования. В итоге подключенная камера не должна выбиваться из общей картины. Что же это значит на практике:

Если по логике работы уже установленного оборудования, вся электроника включается в момент подачи питания на головное устройство / монитор, то и камера должна быть подключена соответствующим образом. Во многих автомобилях штатная камера заднего хода (даже если ее нет) рассчитана на то, что она включается одновременно с включением зажигания машины. Такой подход обеспечивает уже прогретую матрицу и отличное качество изображения, особенно в темное время суток, а также, в некоторых авто, проводит активацию видеовхода для камеры.
  • Если вы хотите подключить камеру подобным образом, вам необходимо изучить минимальный порог питания камеры и использовать конвертор напряжения. Это маленький блочок, который с входящих 7-30 В, на выходе выдает необходимый для камеры вольтаж. Его необходимо подобрать в зависимости от элемента питания самой камеры. Например, в нашем ассортименте для этой цели есть преобразователи напряжения на 5, 6 и 7,5 В соответственно.
  • Если же камера заднего вида (обратите внимание, не изображение с камеры, а именно камера) активируется при включении задней передачи, можете подключить питание к плафонам фар заднего хода. Если там есть "чистый" плюс и минус, смело подключайтесь. Если же сигнал пульсирующий (ШИМ-пульсация), то для выравнивания сигнала необходимо использовать фильтр, например, конденсатор.

О том, как правильно подключить питание камеры, рассказал наш инженер, которого вы все знаете. Настоятельно рекомендуем к просмотру. И не забудьте поставить like под видео и подписаться на наш канал на YouTube, если вы еще этого не сделали.


Особенности подключения камеры заднего вида через видеоинтерфейс

  • Активация камеры. При подключении камеры заднего вида через видеоинтерфейс активация, в зависимости от автомобиля, происходит по CAN-шине либо при помощи подачи +12 В с плафонов фар заднего хода. Поэтому при подключении видеоинтерфейса необходимо зайти в инженерное меню (Factory menu) и настроить способ активации (CAN bus или Rear wire).
  • Определение монитора. При подключении видеоинтерфейса необходимо правильно определить диагональ / разрешение / тип (в некоторых случаях) / производителя монитора (в некоторых случаях) и соответственным образом выставить положение DIP-переключателей.
  • Определение штатной/нештатной камеры. При подключении видеоинтерфейса необходимо правильно выставить положение DIP-переключателя, который отвечает за определение того, с какой камеры должна выводится картинка. То есть, если вы подключаете нештатную камеру заднего вида, видеоинтерфейс должен идентифицировать эту камеру и активировать изображение при включении задней передачи. Если же в автомобиле уже установлена штатная камера, а видеоинтерфейс вы используете для подключения навигации или видеоустройств, то выставьте DIP-переключатель в соответствующую позицию. В этом вам поможет инструкция для видеоинтерфейса.
  • Определение системы цветности. Перед покупкой камеры узнайте, какой стандарт видеосигнала поддерживает ваш автомобиль (PAL или NTSC). Стандарт камеры и автомобиля должен совпадать. Многие считают, что видеоинтерфейс каким-то образом подгоняет сигнал под нужный стандарт. Однако это заблуждение. Видеоинтерфейс пропускает сигнал как есть. Если вы всё-таки купили камеру с другим стандартом сигнала, используйте конвертер.

Типичные ошибки при подключении камеры заднего вида

  • Питание взято из разных мест. В большинстве случаев "+" берется с плафона заднего хода, а "-" с корпуса. Сильно-сильно просим вас так не делать, даже настаиваем. В подобных случаях возникает такое явление, как разница потенциалов, и в разных точках вольтаж может отличаться и постоянно меняться. Это явление влияет на работу электроники подключенных устройств и приводит к дестабилизации работы и плохому или нестабильному качеству картинки. ВСЕГДА берите плюс и минус с одного и того же места!!! Например, от монитора или головного устройства.
  • Питание подключено к пульсирующему сигналу от плафонов заднего хода. Во многих автомобилях, особенно немецких, сигнал на фарах заднего хода пульсирующий. Это сделано специально для диагностики работоспособности лампочки в фарах. Так вот, если у вас именно такой сигнал, вам необходимо его выровнять и поставить фильтр, который, в свою очередь, необходимо отделить от системы светодиодом. Если вы поставите конденсатор для сглаживания сигнала, однако не отделите его от штатной системы, то на лампу заднего хода пойдет уже сглаженный сигнал, и бортовой компьютер (блок, который обрабатывает эту лампу) будет получать неправильные данные. (см. видео).
  • Подключение камеры по принципу постоянной работы без использования преобразователя напряжения. Тогда очень большая вероятность того, что ваша камера попросту перегорит. И кстати, это случается неоднократно.
  • Несоответствие стандарта видеосигнала камеры и мультимедийной системы автомобиля.

Что же делать, если установленная камера не работает или работает нестабильно?

  • Во-первых, никогда не проводите установку камеры, предварительно ее не проверив. Это сохранит вам и вашим клиентам много времени и нервов. Мы тестируем устройства, которые продаем, однако камера может быть повреждена, например, при доставке или при других обстоятельствах. Поэтому сначала проведите подключение "на весу". Если всё работает, смело проводите установку.
  • Проверьте кабель подключения. Кабель из комплекта поставки обычно от 3 до 5 метров длиной. Соответственно, при прокладывании он может загнуться или переломаться. Это довольно частое явление.
  • Проверьте правильность подключения питания
    • Взят ли плюс и минус из одного и того же места
    • Работает ли подключенная камера заднего вида по той же логике, что и вся установленная электроника
    • Используется ли конвертер напряжения
    • Какой сигнал подается на камеру, пульсирующий или постоянный (более подробно смотрите выше в статье и в нашем видео)
  • Если "барахлит" переключение на изображение с камеры заднего вида при включении задней передачи, то есть то переключается, то нет, значит вы подключили питание к пульсирующему сигналу плафонов заднего хода. Выровняйте его. И не забудьте отделить конденсатор от системы диодом. (см. информацию выше и видео).
  • Если при подключении камеры через видеоинтерфейс изображение не выводится или оно плохого качества, проверьте настройки активации камеры в Factory menu, а также правильность позиций DIP-переключателей.
  • Если изображение искажено или вместо изображения черно-белая картинка, или вообще никакая картинка не выводится, скорее всего стандарты видеосигнала камеры заднего вида и мультимедийной системы автомобиля не совпадают. Купите камеру, которая поддерживает систему цветности вашего авто, или используйте конвертер.

Теперь вы знаете всё о правильном подключении камеры заднего вида. Придерживайтесь этих правил, и вы получите очень полезного и стабильного помощника. Если же ваша камера после подключения работает нестабильно или выдает плохую картинку, вы знаете, что спросить у вашего установщика.

Настоятельно рекомендуем обращаться только к проверенным мастерским и установщикам, которые знают толк в электронике. Иначе можете потерять и время, и деньги, и нервы. Если вы не уверены в мастере, дайте ему почитать эту статью и видео. Так шансы на успешную установку значительно увеличатся. ☺

Если у вас и после этого возникнут вопросы по подключению камеры заднего вида, купленной в магазине Car Solutions, обращайтесь в нашу техподдержку. Наши технические специалисты постараются вам помочь.

А в следующей статье расскажем вам о том, как подобрать и куда лучше устанавливать камеру заднего вида. Подпишитесь на рассылку, и вы узнаете, когда она появится. Также мы будем сообщать вам о новых товарах, акциях, видеообзорах и т.д.

Подписаться на новости

Копирование материалов с сайта car-solutions.com разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Как подключить камеру заднего вида к планшету на Android

Выбор совместимых устройств

Чтобы подключить камеру заднего вида к планшету или телефону необходимо подобрать совместимые друг с другом гаджеты. Выбирать видеокамеру лучше конкретно под модель планшета или смартфона, которая будет добровольно сотрудничать с мобильными системами Андроид. Чтобы подключить обычную камеру с аналоговым сигналом планшетный модуль должен быть оснащен портом USB, видео и звуковыми кодеками для нормального функционирования приложений. Поймать видеосигнал могут любые современные мобильные модули на базе Android.

Подключение задней камеры: Подключение камеры заднего вида

Планшет или телефон можно подключить к проводным или беспроводным видеокамерам заднего вида с модулем Wi-Fi. Современные модели оснащены встроенной точкой доступа, что даёт возможность без проблем подключить технику к другим устройствам. Проводные системы соединяются кабелем и обеспечивают высокую скорость передачи сигнала. Для воспроизведения качественной картинки с камеры понадобится совместимое с планшетом или телефоном устройство видеозахвата с разъёмом USB.

Беспроводные аксессуары не требуют прокладки кабеля через салон автомобиля, но имеют более высокую цену и подвержены внешним помехам от воздействия другой техники. Беспроводная передача сигнала производится на расстояние в радиусе 15 метров. При использовании беспроводных аксессуаров во время парковки необходимо учитывать важный нюанс, что видеосигнал подаётся на экран с небольшой задержкой.

Способы подключения камеры

Подключение задней камеры: Подключение камеры заднего вида

В зависимости от функциональных возможностей выбранных девайсов, видеокамеру заднего вида можно подключить к планшету или телефону несколькими способами:

  • Веб-камеры с разъёмом USB можно подключить с помощью OTG переходника. Все элементы системы соединяются кабелем, который протягивается через салон автомобиля. Для управления камерой необходимо скачать соответствующие приложения в Google Play.
  • Обычные автомобильные камеры заднего вида требуют использования специального ТВ-тюнера, поддерживающего видеовход и работу устройств на Андроид. С одной стороны тюнер имеет тюльпан для подключения к видеокамере, с другой выход USB для подсоединения мобильных устройств. Гаджеты без USB разъёма можно подключить с использованием OTG переходника.
  • Самый быстрый и простой беспроводный способ подключения — через Wi-Fi без использования кабеля. К недостаткам такой системы относится дорогая стоимость техники, небольшое запаздывание сигнала и возможные помехи. Для получения изображения с камеры Wi-Fi мобильный гаджет должен обнаружить и подключиться к точке доступа.

Особенности подключения устройств зависят от марки автомобиля, модели видеокамеры заднего вида, планшета или телефона. Для удобства использования мобильного гаджета необходимо найти хорошее место для его размещения в салоне возле водителя. Обычно для установки используется ниша под магнитолу, верхняя часть приборной панели, торпеда или лобовое стекло. Для фиксации и надёжного крепления техники используются специальные автомобильные аксессуары и держатели.

Кабель для подключения камеры заднего вида для мониторов Honda i-MID

Этот кабель позволяет подключать камеры заднего вида в автомобилях Honda к штатному монитору Honda i-MID 8 дюймов. Кабель позволяет устанавливать камеры заднего вида по технологии Plug & Play без повреждения штатной проводки.

Изображение с камеры заднего вида автоматически отображается на экране при движении задним ходом. Активные парковочные линии будут отображаться поверх изображения с камеры заднего вида (функция PAS должна быть активирована в сервисном меню).Устройство подключается к 24-контактному разъему (как показано на схеме подключения).

Примечание! Питание дополнительной камеры заднего вида следует снимать с линии ACC (второй поворот ключа), иначе вход камеры не будет активен. В зависимости от типа камеры (точнее, от необходимого для работы напряжения) может использоваться выходное напряжение монитора +8 В. Если камере требуется более +8 В, ее следует подключить к линии ACC.

Примечание! Самодиагностика должна запускаться из сервисного меню головного устройства после подключения камеры, чтобы камера распознавалась системой автомобиля.

Наиболее часто задаваемые вопросы о кабелях для подключения камеры и видео.

Как подключить автомобильную камеру


Часто задаваемые вопросы по подключению камеры

Кабель для подключения камеры
Совместимость

С
Модель г. вып. Дополнительная совместимость
условия
из по
Аккорд 2013 OEM 8 "
Монитор Honda i-MID без сенсорного экрана
Аккорд купе
гибридный аккорд 2015
Аккорд LX 2013
Плагин Accord 2014
Аккорд PHEV
Crosstour 2013
Odyssey
Одиссей Универсал 2014

Примечание! Поддерживаются только камеры в формате NTSC.

Фотография носит справочный характер. Внешний вид панели управления и монитора может незначительно отличаться в зависимости от модели автомобиля.


Кабель для подключения камеры
Инструкции

Если вам нужно какое-либо другое автомобильное электронное оборудование, мы можем подобрать его для вас! Вам нужно просто заполнить поле «Искали, но не нашли?» форму или напишите нам на [email protected]

Технические характеристики, внешний вид и комплектация продукта могут отличаться от представленных на сайте и могут быть изменены без предварительного уведомления.Пожалуйста, свяжитесь с менеджером по продажам перед покупкой.

Все права защищены. Этот материал с веб-сайта car-solutions.com не может быть опубликован, переписан или распространен полностью или частично без указания авторства и предоставленных обратных ссылок.

.

Кабель для подключения камеры заднего вида для Renault Clio IV Lutecia Задняя резервная камера для парковки RCA Совместимость с оригинальным дисплеем | |

Соединительный кабель для Renault Clio IV Lutecia Наборы камер заднего вида / RCA и оригинальный экран, совместимый

Подходит для установки:

для Renault

Оригинальный переключатель видеовхода, переходник разъема RCA, кабель

для задней камеры вторичного рынка соединяется с экраном автомобиля Origianl

006

008 03 010 HTB13FK1cDXYBeNkHFrdq6AiuVXaZ

HTB12lOFlVuWBuNjSszbq6AS7FXal

Этот 24-контактный переходной кабель позволяет подключать камеры заднего вида в автомобилях Renault к мультимедийной системе OEM.Кабель обеспечивает установку камер на вторичном рынке по технологии Plug and Play без повреждения проводки или жгута OEM.

Автомобили младшей версии держат провод камеры, но не подключают камеру. Этот провод позволяет использовать обратно OEM / оригинальную систему проводов и не требует никаких проводных работ.

HTB1aNR6jkCWBuNjy0Faq6xUlXXaB HTB1k_cZiYSYBuNjSspiq6xNzpXaW

HTB1empHKuuSBuNjSsplq6ze8pXan

HTB1g1xHXjDuK1RjSszdq6xGLpXaz

,

Оригинальный провод для подключения экрана автомобиля для Volkswagen Skoda установлен Специальная линия передачи задней камеры / соединительная линия DVR | экранная камера | провод для переноса камеры

Оригинальный провод для подключения экрана автомобиля для Volkswagen Skoda установлена ​​специальная линия передачи задней камеры / соединительная линия DVR

Советы по покупкам

Об оплате:

Мы принимаем большинство популярных способов оплаты через ESCROW AliExpress.

О упаковке:

Фактическая упаковка товара может отличаться от изображения,

Но будьте уверены, товары такие же,

Мы просто выбираем более экономичную стоимость доставки, чтобы предложить вам более низкую цену.

О доставке:

Отгрузка будет организована в течение 3 рабочих дней после подтверждения оплаты при условии подтверждения информации о покупателе и адреса доставки.Пожалуйста, укажите правильный почтовый индекс и действующий номер телефона, чтобы избежать задержки доставки.

1) Мы обычно отправляем по Бесплатная доставка / Стандартная доставка AliExpress или зарегистрированной авиапочтой , DHL, EMS, ARAMEX --- мы выбираем для вас наиболее экономичный способ.

2) Мы не отправляем товары по адресам APO / FPO, P.O BOX.

3) Плата за удаленные районы не включена, для адресов, указанных в удаленных районах на веб-сайте DHL / UPS, взимается дополнительная плата в размере долларов США .

4) Клиенты из Бразилии и России, пожалуйста, выберите EMS, чтобы она могла быстрее пройти таможню.

5) Средне-простые страны, африканские страны, пожалуйста, выберите способ доставки ARAMEX.

6) Клиенты из Саудовской Аравии должны предъявить правительственной таможне копию / мошенническое удостоверение личности получателя.

Налог на импорт:

Мы НЕ несем ответственности за ЛЮБЫЕ налоги на импорт, мы сделаем все возможное, чтобы помочь нашим покупателям минимизировать риск уплаты налогов.

Возврат и гарантия:

Все товары абсолютно новые прямо с завода. Если вы получили неисправный товар, свяжитесь с нами в течение 3 дней после подписания квитанции. Мы вернем или заменим его.

Мы предлагаем ОДИН год заводской гарантии (аксессуары в комплект не входят).

О обратной связи:

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы оставите нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!

,

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
