Подключение розетки фаркопа: Установка и подключения розетки фаркопа

Разное

Содержание

Подключение электрики фаркопа

  • стандартный;
  • универсальный.

Применение стандартного способа возможно только в том случае, если на автомобиле есть гнездо для подключения электрики фаркопа.
В таких случаях схема подключения прицепа вообще не понадобится, нужно только приобрести оригинальный комплект проводов (один конец втыкаем в в предназначенное для гнездо, а второй конец заканчивается розеткой фаркопа, устанавливаем розетку и все) Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины. Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но это достаточно редко встречающийся вариант.

Как правило применяют универсальный способ подключения.

Универсальный способ 1: Автомобиль не оснащен современным электронным блоком управления.Подключение розетки фаркопа: Установка и подключения розетки фаркопа


Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Универсальный способ 2: Автомобиль оснащен мультиплексной шиной.
Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях следует применять «блок согласования». Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

При подключении электрики фаркопа, мы узнаем, что бывают различные варианты розеток для подключения электрик фаркопов.

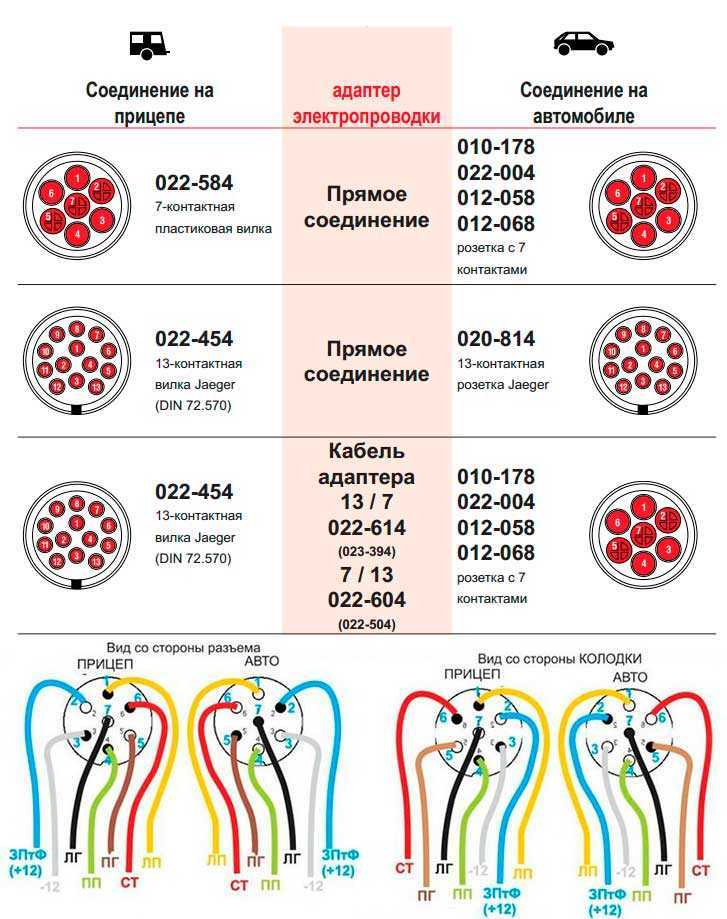

Наиболее распространенные виды розеток имеют 7 и 13 контактов.Подключение розетки фаркопа: Установка и подключения розетки фаркопа


На легковых прицепах для перевозки различных грузов и техники, как правило применяют 7-контактные устройства, а вот на прицепах-домах используются 13-контактные розетки.
По сути, разница заключается в применении дополнительных контактов, необходимых для активации фонарей заднего хода, другой электрической начинки домов-прицепов (автохолодильник, зарядка доп.аккумулятора и т.д.)

Распиновка 7 контактной розетки — Европа (DIN / ISO 1724)

  1. Левый поворотник
  2. +12В (опция) или Задний противотуманный фонарь
  3. Масса
  4. Правый поворотник
  5. Правый габарит и подсветка номера
  6. Тормозные огни
  7. Левый габарит

Распиновка 13 контактной розетки — Европа (DIN / ISO 11

446)

  1. Левый поворот (Желтый)
  2. Задний противотуманный фонарь (Синий)
  3. Земля для контактов с 1 по 8 (Белый)
  4. Правый поворот (Зеленый)
  5. Левая сторона габаритов и подсветки номера (Коричневый)
  6. Стоп-сигналы (Красный)
  7. Правая сторона габаритов и подсветки номера (Черный)
  8. Задний ход (Розовый)
  9. +12В с аккумулятора (Оранжевый)
  10. +12В при наличии зажигания (Серый)
  11. Земля для контакта 10 (Бело-черный)
  12. Сигнальный провод (обычно запасной) (Бело-синий)
  13. Земля для контакта 9


Прицепное устройство

НаименованиеЕд.Подключение розетки фаркопа: Установка и подключения розетки фаркопа изм.
Цена		Срок
Установка блока согласованияштот 2700 ₽от 3 часов
Установка фаркопаштот 2900 ₽от 3 часов
Подключение электрики фаркопаштот 1700 ₽от 2 часов

Подключение фаркопа — розетки, провода, блоки согласования

Каталог розеток, проводов, блоков согласования для подключения фаркопа на alta-karter.Подключение розетки фаркопа: Установка и подключения розетки фаркопа

ru один из самых больших в Рунете. В продаже имеются все комплектующие, которые могут вам пригодиться. Большинство моделей есть в наличии, и мы отправим заказ сразу после поступления вашей заявки. Что именно мы…   читать подробнее

Каталог розеток, проводов, блоков согласования для подключения фаркопа на alta-karter.ru один из самых больших в Рунете. В продаже имеются все комплектующие, которые могут вам пригодиться. Большинство моделей есть в наличии, и мы отправим заказ сразу после поступления вашей заявки.

Что именно мы вам предлагаем?

Если вам нужна электрика для фаркопа от Bosal, Thule, Thule и других известных производителей дооборудования для авто, можете не искать цену ниже. В нашем интернет-магазине действуют, пожалуй, самые лучшие условия для владельцев машин. Судите сами: шары, блоки согласования, розетки и другая электрика для фаркопа, представленная в разделе, имеет оптовую стоимость, при этом данные аксессуары мы продаем в розницу. Это замечательная возможность сэкономить.Подключение розетки фаркопа: Установка и подключения розетки фаркопа

География продаж — Россия и Казахстан

Недорогие комплекты электрики для фаркопа, которые заслужили множество положительных отзывов у экспертов, мы отправляем с доставкой. Вариантов много: это могут быть «Почта России», транспортные компании и т. д. Оптимальный способ получения товара вы выбираете сами. Для этого необходимо указать город проживания.

Спецпредложение для автовладельцев Москвы

В данном интернет-магазине вы можете не только купить электрику для фаркопа, но и заказать ее подбор по марке автомобиля и подключение — установка осуществляется специалистами нашего собственного сервисного центра. Выбранное вами дооборудование будет доставлено туда на следующий день. Вам лишь остается согласовать время обращения к мастерам, чтобы не ждать в очереди.

Почему электрика для фаркопа должна быть очень надежной?

Представьте себе сумму ущерба, который придется возместить пострадавшей стороне, если прицеп, прикрепленный к вашему автомобилю, вдруг оторвется.Подключение розетки фаркопа: Установка и подключения розетки фаркопа Причем не на пустынной проселочной дороге, а в городе или на трассе, где поток движения очень интенсивный. И хорошо еще, если обойдется без человеческих жертв. А виной ДТП может стать просто некачественный комплект электрики для фаркопа.

Чтобы избежать форс-мажора, рекомендуем выбирать дооборудование для машин только у проверенных производителей. Решив купить электрику для фаркопа на нашем сайте по фото, вы получаете брендовую продукцию для автомобиля, протестированную в самых сложных условиях. Придерживайтесь инструкции, и фирменные аксессуары не подведут! А чтобы купить комплект электрики для фаркопа, который лучше всего подойдет вашей марке автомобиля, получите бесплатную консультацию нашего менеджера. Это можно сделать по телефону в Москве +7 (495) 215-02-45 или обратившись на горячую линию по России 8 800 555-02-76.

Для чего нужна электрика к фаркопу?

Современные автомобили для повышения безопасности оснащены компьютером. Он контролирует все функции ТС в процессе его эксплуатации с целью предотвратить перегрузки и возможные повреждения системы.Подключение розетки фаркопа: Установка и подключения розетки фаркопа Поэтому крайне важно соединить электрику фаркопов с электрическими цепями транспортного средства, тем самым обеспечив надежную связь установленного дополнительного оборудования с бортовым компьютером, что гарантирует его эффективность и долговечность. Комплект электрооборудования прицепного устройства служит для обеспечения прицепа или велобагажника электропитанием от сети автомобиля.

При выборе электрики Вы должны определиться по двум вопросам: какой тип розетки и вариант электропроводки предпочтителен?

Розетка фаркопа: виды

Розетки, входящие в электропакет, различаются по количеству контактов:  7- или 13-полюсные. В России обычно используется стандартная 7-контактная, подходящая для обычных прицепов. Для подключения более сложных прицепов или автодомов необходима 13-штекерная.

Тип электрики для фаркопа

Если Вы владелец «немолодого» автомобиля, у вас есть возможность выбрать из универсальной электрики, с блоком согласования (Smart Connect) и оригинальной штатной, разработанной для конкретнй модели ТС.Подключение розетки фаркопа: Установка и подключения розетки фаркопа

Для современных авто подходит последний вариант проводки, который гарантирует правильное выполнение всех функций, присущих вашему «железному коню».
