Подключение камеры заднего вида: Как подключить камеру заднего вида к магнитоле (Видео) — dvd-auto.ru — Штатные головные устройства c GPS навигацией

Содержание

Распиновка проводов камеры заднего вида авто

Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

Распиновка проводов камеры с подсветкой

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Монитор для заднего обзора

Картинка с камеры заднего обозрения выводится на ЖК монитор, находящийся в салоне автомобиля на панели приборов. В качестве монитора можно использовать такие устройства, как планшет, навигатор, магнитолу, смартфон, телевизор, а также зеркало заднего обзора.

Штатный монитор

Штатный жидкокристаллический экран крепится на приборную панель с помощью шарниров. Такое гибкое крепление даёт возможность выставлять его под необходимым углом. В мониторе кроме основного входа есть разъёмы для дополнительных видеоустройств. Штатный монитор даёт более масштабное изображение, чем дисплей, совмещённый с зеркалом заднего обзора, но занимает намного больше места, а это не всегда удобно, особенно для небольших автомобилей.

Монитор, совмещённый с зеркалом

Дисплей можно совместить с зеркалом заднего обзора. В то время, пока система выключена, зеркало служит по своему прямому назначению, отражая то, что происходит позади машины. Как только мы включаем заднюю передачу, зеркало тут же становится монитором, на который транслируется изображение заднего плана, передающееся с камеры.

Беспроводная камера

Беспроводные камеры с экраном заднего обзора могут иметь как цветной дисплей, так и чёрно-белый. Со слов некоторых автолюбителей, чёрно-белый дисплей имеет преимущество перед цветным, выдавая более чёткую картинку. Это связано не столько с монитором, сколько с чувствительностью видеокамеры. Поэтому при выборе беспроводной техники стоит учитывать две существенные характеристики:

чувствительность;
угол обзора.

Автотелевизор

Автомобильный телевизор также может использоваться как монитор для заднего обзора. Телевизор может быть закреплён под потолком автомобильного салона или располагаться на приборной панели. Принцип работы экрана телевизора на камеру заднего обзора такой же, как и у штатного монитора, навигатора, планшета или магнитолы.

Магнитола

В нашу задачу входит подключение задней видеокамеры к автомагнитоле

Важно, чтобы она имела жидкокристаллический экран. Если такого экрана у штатной магнитолы не предусмотрено, его придётся приобрести дополнительно и соединить с магнитолой

Но мы рассмотрим вариант подведения камеры заднего обозрения к автомагнитоле, имеющей ЖК экран.

В салоне автомобиля установлена магнитола с выдвижным ЖК экраном, на который выводится изображение с камеры заднего обзора

Подключение двух камер авто к монитору

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.

Место установки

Место, где будут находиться камера и монитор, автовладелец выбирает, руководствуясь своими предпочтениями, но электросхема подключения в любом случае одна.

Установка камеры возможна:

в плафон, освещающий номерной знак. У многих автомобилей имеются специальные переходные стёкла, позволяющие монтаж прибора с сохранением подсветки номера.
в ручку багажника, зачастую сделанную в одном корпусе с молдингом сверху номерного знака. В этом случае камера прямоугольной формы легко крепится саморезами.
к рамке автомобильного номера в бампер — на многих машинах даже не надо его снимать, чтобы вмонтировать камеру. В данном случае подойдёт устройство овальной формы. Нужно сделать в бампере отверстие, и для надёжности можно корпус камеры посадить на герметик. Кабели в салон можно протянуть через вентиляционные отверстия, имеющиеся в багажнике.

Установка парковочной задней камеры

Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

Полезное: Распиновка ISO разъема автомагнитолы

Способы монтажа камеры заднего вида:

в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

Подключение к магнитоле

Как только вы подключили камеру к электрической сети автомобиля, протяните видеокабель (желтый штекер типа «тюльпан») через салон и зафиксируйте его изолентой. Важно, чтобы желтый провод не пережимался и не попал в крепежный элемент. Обычно длина видеокабеля составляет от 3 до 5 метров, этого хватает, чтобы проложить его наиболее незаметным образом даже в большом внедорожнике.

Полезно! Если вам не хватило длины кабеля, его можно нарастить другим кабелем такого же типа.

Далее, подключаем кабель к магнитофону. Для этого сперва прочитайте инструкцию к магнитоле, хоть принцип и одинаков у большинства систем, некоторые все же могут отличаться своей конфигурацией. Также в документе вы найдете спецификацию портов, их маркировки и расположение входных разъемов. Обычно достаточно подключить второй конец «тюльпана» к соответствующему разъему «Video in».

Это интересно: Honda Motor уходит от гибридов к экомобилям и беспилотникам

Типовая схема подключения камеры представлена выше. На большинстве автомагнитол, имеющих функцию подключения видеокамеры, кроме видео-входа имеется дополнительный провод активации включения магнитолы в режим показа видеоизображения поступающего с видеокамеры. Обозначается данный провод как «Reverse» или «BACK». Активация осуществляется подачей на этот провод «плюсового» (+12 В) напряжения. С этой целью производители видеокамер комплектуют свою продукцию специальным проводом имеющем кроме жил передающих видеосигнал, еще одну жилу (красного цвета, на схеме она обозначена как «Р3»). Один конец данной жилы подключается, вместе с концом + 12 В, разъема «Р2», к питающей жиле фонарей заднего хода, а второй конец к дополнительному проводу магнитолы.

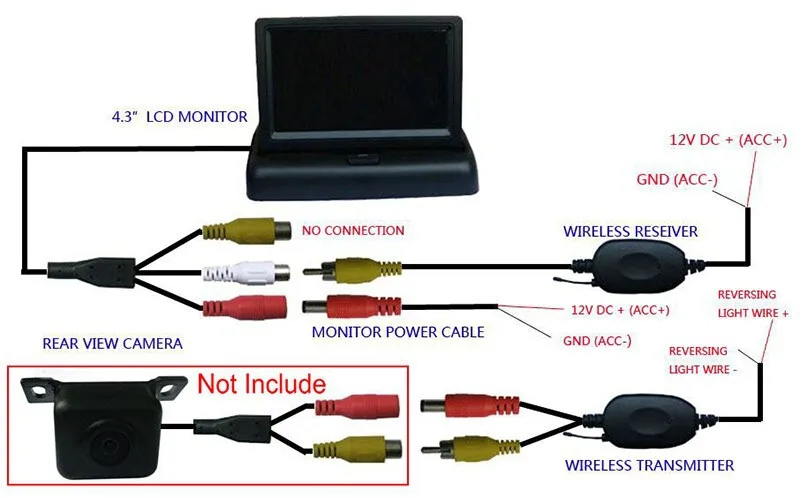

Если речь идет о беспроводной камере, то принцип подключения такой же, как и было описано выше, с одним отличием – вместо видеокабеля желтого цвета в порт «Video in» нужно будет подключить идущий в комплекте передатчик. На этом установка камеры заднего вида, видео которой вы можете посмотреть в конце статьи, завершена. Но, не торопитесь собирать обшивку салона, сначала нужно проверить, что вы все сделали правильно.

Замена камеры заднего вида — инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
Оплётку от штатного к оплётке от разрезанного новой камеры
Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

Как подключить

Чтобы подключение своими руками питание и кабели для передачи сигналов, требуется проанализировать схему коммутации и отключить батарею от бортовой сети автомашины. Не рекомендуется прокладывать шнуры в салоне поверх ковролина, поскольку существует риск повреждения проводки ногами водителя или пассажиров. Для соединения кабелей рекомендуется использовать штекеры или скрутку (скрученные концы изолируются при помощи поливинилхлоридной ленты или усадочной трубки).

Схема

Стандартная схема подключения состоит из нескольких цепей:

трансляция видеосигнала к магнитоле или отдельному монитору, установленному на панели приборов;
подача питания к видеокамере в момент включения передачи заднего хода;
обеспечение работоспособности светодиодов подсветки.

Подключение питания

Перед подсоединением электрических цепей рекомендуется проверить работу видеокамеры, зацепив напрямую кабели питания к прикуривателю или аккумулятору при работающем моторе. Чтобы правильно подключить камеру к бортовой сети, необходимо вывести провод к блоку предохранителей, расположенному под панелью приборов. Для коммутации выбирается вставка, отвечающая за работу ламп индикации заднего хода. Чтобы уменьшить длину проводки, кабели можно подсоединить к фонарю заднего хода.

Вне зависимости от способа коммутации шнур заземления крепится к кузову автомашины в багажном отделении (в конструкции автомобилей предусмотрены специальные болты для подачи отрицательного сигнала питания). Светодиоды подсветки коммутируются параллельно основной цепи питания. Постоянная подача питания к видеокамере запрещается, поскольку устройство выходит из строя.

Проводка кабелей в салоне автомобиля

Чтобы самостоятельно провести кабели внутри салона машины, необходимо:

Демонтировать пластиковые накладки в дверных проемах, открыв доступ к штатной проводке.
Провести кабель от крышки багажника к порогам внутри стоек кузова или под боковыми обшивками багажного отделения.
Вывести шнуры к точкам подключения в панели приборов. Головное мультимедийное устройство выдвигается из монтажной шахты; кабели не должны контактировать с органами управления и препятствовать работе климатической установки.

Подключение монитора

Смонтированная камера подключается к отдельному монитору или магнитоле при помощи тюльпанов, которые устанавливаются в предусмотренные конструкцией штекеры. Для питания отдельного экрана необходимо обеспечить подачу питания. Качественно поставленный жидкокристаллический монитор не перекрывает обзор с места водителя и срабатывает при включении передачи заднего хода. При заглушенном моторе и движении передним ходом питание на мониторе отсутствует.

Видеокамера заднего вида и монитор оборудованы штекерами, изготовленными из пластика одинакового цвета. Идентичная цветовая маркировка позволяет корректно определить назначение кабелей. После установки и соединения компонентов производится подсоединение аккумулятора к бортовой сети и тестовый запуск системы обзора.

Если используется беспроводная камера, то к монитору подключается приемник сигналов (устройство требует коммутации к бортовой сети). При использовании подобного оборудования следует учитывать задержку между моментом включения заднего хода и появлением картинки на экране. Временной интервал, составляющий 3-4 секунды, необходим для инициализации и сопряжения передающего блока и приемного устройства.

Инструкция по установке и подключению камеры заднего вида на авто своими руками

Содержание

1 Выбираем камеру
2 Работа по установке камеры заднего вида в место подсветки номера (поэтапный ход работы)
3 Подключение автомобильной камеры
- 3. 1 Схема подключения камеры заднего вида к монитору.
4 Что лучше
5 Камера заднего вида, установка камеры, пошаговый ход работы
6 Какой тип кузова подойдет?
7 Схемы подключения камеры заднего вида к автомагнитоле и монитору
8 Подключение парковочной камеры
- 8.1 Монитор для парковочной камеры
  - 8.1.1 Видео: монитор для камеры заднего вида
  - 8.1.2 Видео: подключение проводной камеры к планшету или смартфону
- 8.2 Место установки монитора
- 8.3 Схемы подключения камеры заднего вида
  - 8.3.1 Проводное подключение
  - 8.3.2 Беспроводное подключение
  - 8.3.3 Подключение камеры с модулем Wi-Fi
  - 8.3.4 Подключение двух парковочных камер
9 Как подключить
- 9.1 Схема
- 9.2 Подключение питания
- 9.3 Проводка кабелей в салоне автомобиля
- 9.4 Подключение монитора
10 Особенности подключения
11 Практические операции по установке видеокамеры

Выбираем камеру

На сегодняшний день камеры заднего обзора представлены широким и разнообразным выбором. При этом каждое устройство отличается по техническим параметрам, внешнему виду, а также стоимости и качеству. Но в то же время каждый подобный прибор сделан с учетом, что его установкой может заняться обычный автолюбитель, а не слесарь высшего разряда

На что стоит обратить внимание при покупке камеры:

Прежде всего, присмотритесь к форме устройства, ведь от нее напрямую зависит то, как вы ее будет монтировать в свой автомобиль. Существуют модели, которые необходимо устанавливать отдельно на специальные кронштейны. В то время как другие устройства придется внедрять в детали автомобиля, например, подсветку или бампер.
Немаловажным фактором при выборе этого устройства является и угол обзора. Слишком узкий угол обзора не даст вам полного представления о сложившейся сзади ситуации. Но и впадать в другую крайность и отдавать предпочтение максимальной направленности видеокамеры тоже не стоит. Ведь в этом случае вам будет представлена информация о многих лишних объектах

Так что придется подумать несколько секунд концентрировать внимание на основных предметах.

Работа по установке камеры заднего вида в место подсветки номера (поэтапный ход работы)

На некоторых моделях авто, таких как, к примеру, Kia Cee’d (универсал, хэтчбек), можно установить камеру на место плафона для подсвечивания номера. Порядок работ следующий:

Отвинчиваем крепеж около кожаной свисающей ручки и демонтируем обшивку задней двери.
Отворачиваем саморезы в ручках.
Снимаем с пистонов обивку.
Отделяем разъемы, которые находятся на задней двери.
Демонтируем накладку двери, куда будет монтироваться камера.
Демонтируем плафон подсветки номера.
Ставим камеру на это место.
Подсветку подсоединяем к цепи габаритных огней.

Устанавливаем назад наружную накладку.
Подсоединяем к крышке багажника «минус».
Удлиняем провода питания и присоединяем их к лампе заднего хода.
Удлиняем идущий к монитору кабель, расположив его в гофре, которая идет через потолок, совместно с иными проводами.

Подключение автомобильной камеры

В данной статье мы постараемся максимально охватить все существующие типы камер заднего вида, способы их установки и подключения, а так же дадим инструкции на что необходимо обратить внимание при установки камеры. Мы постараемся охватить все возможные нюансы, которые помогут самостоятельно установить камеру заднего вида не обращаясь в сервис

Камеры заднего вида по способу установки подразделятся на:

— универсальные камеры (в рамке номерного знака, врезная или накладная)

— штатные камеры (для установки в плафон подсветки номера, установки в ручку открывания багажника, в специальное штатное место предусмотренное заводом)

Независимо от способа установки камеры, подключение во всех случаях примерно одинаково. Итак, вначале необходимо выбрать место установки — все камеры заднего виды обычно располагаются по центру относительно продольной оси автомобиля, но если речь идет о штатной камере, которая устанавливается в подсветку номера тогда место установки будет немного смещено относительно центра, этот факт необходимо учесть в дальнейшем при маневрировании. Лучше устанавливать камеру в правую подсветку номера, при этом при парковке к правому бордюру обзор будет немного больше чем при установке камеры в левую подсветку номера.

Итак, перед установкой камеры необходимо отключить клеммы от аккумулятора.

Далее необходимо определить место для ввода проводки в багажный отсек для подключения проводов, обычно для этого используют отверстия, в которые заведена проводка для подсветки номерного знака. Если камера устанавливается в бампер, то проводку необходимо протянуть с обратной стороны бампера к фаре, и далее ввести провода в отверстия под фарой. Вначале лучше попробовать протянуть все провода и установить на место все элементы (камера, подсветка номера, фара) без подключения проводки. После того когда четко понятно как будут проходить провода и им ничего не мешает можно проводить подключение.

Обычно камера имеет два разъема — желтый V1 для подключения видеокабеля и красный P1для подключения питания (разъемы в зависимости от типа камеры могут отличаться).

Кроме того в штатных камерах заднего вида может быть предусмотрена светодиодная подсветка в этом случае необходимо подключить разъем P2 к проводке автомобиля, к которой была подключена штатная подсветка (красный провод +12в, черный — земля).

Далее необходимо сделать подключение камеры к лампе заднего хода (при этом типе подключения камера будет автоматически включаться при включении задней передачи). Подключение обычно производится с помощью дополнительного провода, который идет в комплекте с камерой, красный провод подключается к аноду лампы заднего хода (+12 в), черный подключается к земле. Землю следует подключить не просто на корпус автомобиля, а необходимо обеспечить хороший контакт, при этом будут исключены проблемы работы камеры.

После этого необходимо протянуть провод видеосигнала к монитору (в случае использования комплекта беспроводного приема передатчика подключить видеосигнал к передатчику).

В некоторых мониторах и штатных головных устройствах предусмотрен разъем для входа сигнала переключения в режим камеры заднего вида, специально для этого на проводе удлинителе для подключения видеосигнала есть маленькие красные проводки.

Один конец данного красного провода должен быть подключен к +12 лампы заднего хода, второй на вход монитора (Монитора в зеркале, ШГУ — штатное головное устройство и т.д.) для сигнала переключения монитора в режим камеры заднего вида.

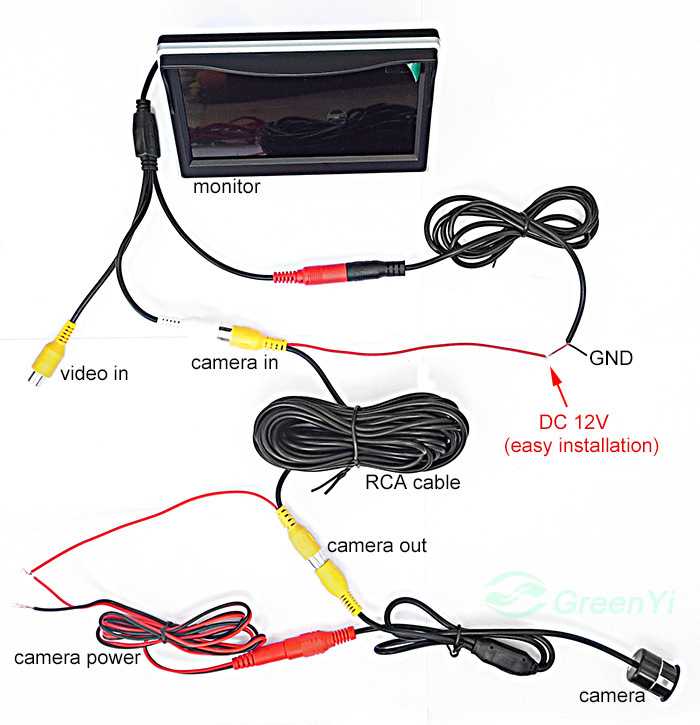

Схема подключения камеры заднего вида к монитору.

P1 — разъем питания камеры заднего вида.

P2 — Провод для подключения питания к камера заднего вида, один конец подключается к камере другой к лампе заднего хода.

V1 — Разъем видеосигнала камеры заднего вида.

V2-V3 — Удлинитель видеосигнала (прокладывается по салону авто), вместо данного удлинителя можно использовать беспроводной приемо — передатчик, в этом случае не придется разбирать слон и тянуть проводку.

P3 — провод для подключения сигнала автоматического переключения монитора в режим камеры заднего вида (один конец к +12 лампе заднего хода, второй на специальный вход монитора или ШГУ)

Подобрать камеру именно к своему автомобилю можно здесь:

Штатные камеры 250 моделей

Универсальные камеры 30 моделей

Камеры переднего вида в логотипе

Что лучше

Если сравнивать камеру с динамическими линиями с системой парктроник, то она будет демонстрировать следующие достоинства:

При использовании прибора можно самостоятельно отслеживать происходящее сзади автомобиля. К тому же современные модели делают это в высоком разрешении. Работа парктроника заключается только в оповещении водителя о приближении к препятствию с помощью характерного звука.
Возможность взаимодействия с любыми дисплеями и мультимедийными системами на приборной панели. Подобная особенность снижает затраты на монтаж системы и сопутствующих компонентов.

Парктроник функционирует на основе звуковых волн, поэтому он не способен реагировать на мелкие или тонкие препятствия и поверхности с наклоном.
Монтаж камеры не требует больших усилий, т.к. передачу картинки можно реализовать даже беспроводным образом. А чтобы установить систему парктроник, порой приходится осуществлять демонтаж важных узлов машины.

Но у парктроника имеются такие преимущества, как возможность работы в темноте. Пользуясь камерой с динамической разметкой, приходится защищать ее от грязи, иначе качество картинки будет потеряно. Наиболее оптимальным решением является монтаж и камеры, и парктроника. Это позволит совместить достоинства обеих систем и получить от них максимум пользы.

Камера заднего вида, установка камеры, пошаговый ход работы

В первую очередь следует установить глазок. Если на вашем автомобиле предусмотрено специальное место для установки данного компонента, просто снимите пластиковые заглушки и вмонтируйте на их место глазок. Но, если ваш автомобиль не оборудован посадочными местами, с помощью дрели просверлите в бампере требуемое отверстие и вмонтируйте в него устройство, зафиксировав его при помощи клея.

Затем следует проложить по багажному отделению все требуемые кабеля. В первую очередь подсоединяем к массе кузова автомобиля отрицательный кабель, как правило, он черного цвета. Для соединения следует использовать болтик, однако необходимо предварительно зачистить кузов от грязи и ржавчины для обеспечения хорошего контакта. Плюсовой кабель желательно подключить к проводке задней фары. Так, устройство будет автоматически включаться, когда автовладелец активирует заднюю передачу.
После подключения устройства, кабеля необходимо протянуть в переднюю часть автомобильного салона и подсоединить к монитору. Для этих целей кабеля, как правило, вполне хватает, однако, возможно, придется его самостоятельно удлинить. Если вы планируете подсоединить устройство к штатному монитору, вам предварительно следует приобрести соответствующие переходники. Однако, в большинстве случаев, подсоединение проходит без проблем, с применением стандартных «тюльпанов». Если ваш автомобиль оборудован современной мультимедийной системой, она должна иметь соответствующий выход для такого устройства, проверьте это.

Когда прибор будет подключен к монитору, нужно подключить экран к сети и установить его на торпеде. В данном случае минусовый кабель подключаем к массе кузова транспортного средства, а плюс соединяем с силовым кабелем фар заднего хода. Обычно, данный элемент находится в зоне селектора коробки передач. Сам дисплей фиксируем на консоли с помощью саморезов или двухстороннего скотча.

Какой тип кузова подойдет?

Итак, первым делом подключаем нашу тыловую камеру к основному видеорегистратору в салоне седана Nissan Almera. Понятно, что трехобъемный кузов для нашего эксперимента категорически не подходит, но мы это все же проверим. Должна же быть хоть какая-то точка отсчета.

Ну что ж, седаны отпадают. Однако в России также популярны и хэтчбеки ( Renault Sandero , Lada Granta , Hyundai Solaris и Kia Rio прошлого поколения). А уж кроссоверов с двухобъемным кузовом еще больше.

Продолжим эксперимент на другой популярной модели — Lada Largus . У этого универсала практически вертикальная задняя дверь. Обзор должен быть идеальным.

Итак, мы выяснили, что камера не должна быть ориентирована слишком низко. При установке придется подбирать угол атаки так, чтобы линия горизонта попадала в кадр. Кроме того, очевидно, что многое в нашем эксперименте зависит от угла наклона заднего стекла. Попробуем промежуточный вариант на Peugeot 3008.

В результате нашего эксперимента удалось определить, что использовать заднюю камеру видеорегистратора и в качестве помощника при парковке тоже можно. Такой способ подойдет владельцам машин с двухобъемным кузовом, силуэт которого не слишком купеобразный. Однозначно можно рекомендовать такое решение владельцам любых универсалов, а также таких популярных кроссоверов, как Hyundai Creta, Renault Duster и Kaptur, Lada XRAY и др. Большинство хэтчбеков B-класса тоже подойдут.

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».

Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.

Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.

Подключение парковочной камеры

Монитор для парковочной камеры

В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

магнитолу,
автомобильный телевизор,
видеорегистратор,
навигатор,
отдельный монитор,
зеркало заднего вида со встроенным монитором,
планшет, смартфон и другие мобильные гаджеты.

Видео: монитор для камеры заднего вида

Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

Видео: подключение проводной камеры к планшету или смартфону

Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

Место установки монитора

Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:

Схемы подключения камеры заднего вида

На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

Проводное подключение

Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.

Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление

Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.

К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В

На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

Беспроводное подключение

В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.

Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля

В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.

Для принудительного включения на камеру подают питание через тумблер или кнопку

Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

Подключение камеры с модулем Wi-Fi

Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.

Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство

Подключение двух парковочных камер

Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:

Как подключить

Схема

Стандартная схема подключения состоит из нескольких цепей:

трансляция видеосигнала к магнитоле или отдельному монитору, установленному на панели приборов;
подача питания к видеокамере в момент включения передачи заднего хода;
обеспечение работоспособности светодиодов подсветки.

Подключение питания

При использовании на машине парктроника или парковочного ассистента спереди и сзади питание подается от контроллера управления, расположенного в багажном отсеке.

Проводка кабелей в салоне автомобиля

Чтобы самостоятельно провести кабели внутри салона машины, необходимо:

Демонтировать пластиковые накладки в дверных проемах, открыв доступ к штатной проводке.
Провести кабель от крышки багажника к порогам внутри стоек кузова или под боковыми обшивками багажного отделения.
Вывести шнуры к точкам подключения в панели приборов. Головное мультимедийное устройство выдвигается из монтажной шахты; кабели не должны контактировать с органами управления и препятствовать работе климатической установки.

Подключение монитора

Особенности подключения

Надо знать не только как установить гаджет, следует определиться с параметрами подключения. В продаже есть экземпляры, способные передавать видеосигнал по радио, но покупка радиомодуля выводит опцию за рамки бюджетной. Помните, что вам предстоит прокладка кабеля от головного монитора через салон машины к камере, обеспечивающей задний вид. Для этого можно использовать обшивку потолка либо пойти простым путём — проложить провод вдоль порогов. Второй вариант установки в автомобиле новой линии хорош только тогда, когда нет рисков истирания.

Кроме того, в зависимости от модели техники, применяйте уже имеющиеся технологические отверстия, постарайтесь провести провод с минимальными трудозатратами. Для достижения этой цели рекомендуем задействовать отверстия в бампере, предназначенные для крепления номерной рамки. Надо определиться с питанием для обеспечения работоспособности оборудования. Для решения этой задачи целесообразно использовать штатную проводку, идущую к фонарям заднего хода. Такой подход даёт несомненные преимущества — активация устройства происходит в тот момент, когда водитель переводит рычаг КПП для движения автомобиля назад.

Есть неплохое альтернативное решение. Оно заключается в использовании проводки, питающей подсветку номерного знака. Некоторые автовладельцы прибегают к более оригинальному энергоснабжению. Этот вариант неплохо подходит в тех обстоятельствах, когда электроника крепится непосредственно в салоне на заднем стекле. Практика доказывает возможность использования электродвигателя, приводящего в движение дворник. Опять же, такая схема хороша только для джипов либо для авто в кузовах хэтчбек, универсал. Решение о том, как как провести монтаж удобного гаджета зависит от ряда факторов. Принимать к сведению надо специфику камеры и конструкцию машины. Нельзя сбрасывать со счетов и характеристики головного устройства, используемого в качестве монитора.

Практические операции по установке видеокамеры

Мы не рассматриваем установку камеры за задним стеклом автомобиля. При такой установке камера бликует, не позволяет видеть ближние препятствия сзади. Не стоит опасаться вандализма, камера с вырванными проводами не представляет интереса для покупателей, но лучше замаскировать ее в заднем бампере или под крышкой багажника.

Если камера вмонтирована в рамку номерного знака, у вас нет других вариантов установки. При выборе места большинство опытных механиков считает более удобным установку камеры над номерным знаком, под углом к поверхности дороги.

В любом случае, для установки камеры потребуется:

установить видеокамеру в намеченное место;
подключить питание камеры;
вывести видеокабель в переднюю часть салона машины;
подключить видеокабель к монитору для передачи изображения.

Действия по монтажу видеокамеры зависят от вашей модели автомобиля (седан, хэтчбек, кроссовер) и места установки. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры (металлических пластин).

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю. Для этого может потребоваться разборка порога багажника, левой части обшивки. Разъединив колодку заднего фонаря, нужно мультиметром (при включенном заднем свете) найти контакт подачи электропитания.

У большинства моделей видеокамер три выходящих провода маркируются цветами. Для плюсового провода питания применяется красный цвет, для минусового – черный. Желтой маркировкой обозначен видеокабель. Красный провод подключается в контакт фонаря, черный замыкается на кузов машины. Не лишним будет снабдить плюсовой провод дополнительным предохранителем (0,5 – 1А) в цепи.

Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола. Для крепления кабеля можно использовать специальный скотч или пластиковые зажимы. Все операции монтажа заканчиваются установкой снятых элементов кузова и салона на штатные места. Окончательно закреплять винты и клипсы обшивки нужно только после тестирования работы камеры, убедившись в нормальной работе.

Для начинающих автолюбителей наибольшую сложность представляет подключение видеокабеля к доступному монитору. Большинство владельцев бюджетных версий машин считают наиболее удобным способом подключение камеры к дисплею автомагнитолы.

Установка камеры заднего вида — правильное подключение!

Фототоотчет о работе

Все сертификаты

С экраном и без экрана

В грузовые и легковые машины

Установка камеры заднего или переднего вида под вашу марку и модель автомобиля

Вывод изображения на экран магнитолы
Монтаж камеры за 4,5 час в вашем присутствии
Прокладка проводки под обшивкой салона
Установка беспроводной камеры заднего вида

Установка камеры заднего вида

Камера позволяет видеть ясную и чёткую картинку при любой погоде. Установка как правило, 3 часа.

Установка камеры переднего вида

Мы устанавливаем в ваш автмобиль камеру переднего вида. Она не испортит внешний вид и будет совсем не заметен. Установка как правило, 3 часа.

Установка омывателя камеры заднего вида

Устанавливая омыватель камеры заднего вида, позволяет видеть ясную и чёткую картинку при любой погоде. Омыватель питается от штатного бочка и его установка занимает 3 часа.

Установка омывателя камеры переднего вида

Мы устанавливаем скрытый омывателя для камеры переднего вида. Он не испортит внешний вид и будет совсем не заметен. Установка переднего омывателя занимает как правило, 3 часа.

Камеры заднего вида: хороший вид при парковке и маневрировании

Парковка в узких местах и точное позиционирование при маневрировании автомобиля требует особых навыков. Препятствие, которое будет у вас на пути будет вами быстро определенно и замечено. Движение задним ходом на фуре, строительной технике или универсале может стать проблемой даже для опытных водителей.

Установка широкоугольной камеры заднего вида позволяет лучше рассмотреть на экране монитора заднюю часть автомобиля, универсала, фургона, автоприцепа, грузовика, внедорожника или автобуса, а также обеспечивает большую безопасность на дороге. Вся поступающая информация может быть видна как на экране штатной магнитолы, так и на экране, который вы можете приобрести отдельно и установить на приборной панели или спрятать «под козырёк».

Видео, поступающее с камеры заднего вида не только фиксируется на мониторе, но и в дополнение к звуковому сигналу показывает, есть ли препятствия позади или вокруг автомобиля. Для вас — это означает больший комфорт и лучшую ориентацию для водителя. Таким образом можно легко выполнять «парковочные маневры» с точностью до сантиметра и увидеть все это на экране или услышать звуковой сигнал (в современных камерах есть такая опция, которая заменит в скором времени парковочные радары).

Направляющая линия, которая показывает четкие границы вашего маневра, помогает определить расстояние до препятствий. Направляющие линии позволяют легко маневрировать даже в сложных дорожных ситуациях. Этот «ассистент движения» защищает нервы, пешеходов и помогает избежать дорогостоящих повреждений автомобиля. Обращая внимание на траекторию движения, вы не только не получите картинку со слепыми зонами и значительно снижаете риск несчастных случаев.

Многие новые автомобили не оснащены на заводе системой камер заднего вида и их могут установить только как дополнительное оборудование. Камеру заднего вида можно легко установить своими руками как в новом, так и подержанном автомобиле. Камеры заднего вида с хорошим соотношением цена / качество могут использоваться в легковых, коммерческих, дорожных и грузовых автомобилях. При всем богатстве выбора вы можете установить универсальную камеру заднего вида.

Часто задаваемые вопросы

Как работает камера заднего вида?
Где используются камеры заднего вида?
Какое оборудование важно для камеры заднего вида?
Насколько надежны камеры заднего вида?
Как крепится камера заднего вида?
Каковы преимущества камеры заднего вида?

Как работает камера заднего вида?

Камеры заднего вида, предназначенные для конкретного автомобиля, работают аналогично установленным на заводе системам камер. Одна или несколько камер записывают окружающую обстановку в задней части транспортного средства и передают изображение дорожного движения по кабелю или по беспроводной сети на монитор, который водитель может удобно установить и использовать в качестве средства ориентации движения. Современные камеры заднего вида идут в комплекте, с монитором, который вы можете вывести в удобном для вас месте.

Комплекты камеры заднего вида содержат все необходимое для начала работы. Камера заднего вида комплектуются кабелем для подключения, в зависимости от модели устанавливаемой вами камеры, к штатной магнитоле или монитору.

Где используются камеры заднего вида?

Используются для решения самой главной задачи – безошибочное вождение автомобиля. Главный критерий выбора камеры заднего вида — это передача данных с камеры на дисплей. Вы можете выбирать между моделями: с соединительным кабелем или беспроводной камеры заднего вида.

Проводные камеры заднего вида

При установке камеры заднего вида своими руками обратите на это пристальное внимание. Все данные передаются по кабелю что не совсем удобно. Протяжка кабеля как правило, занимает от 3 до 4 часов и для этой процедуры вам необходимо разобрать свой автомобиль. Сейчас в продажу поступают беспроводные камеры заднего вида, что значительно упростит для вас её установку.

Беспроводные камеры заднего вида

Некоторые модели беспроводных камер заднего вида используют экран сопряженного смартфона для воспроизведения с неё изображения. Устройства не требуют дополнительного экрана, это облегчает установку и экономит место. Для этого у водителя под рукой должен быть мобильный телефон (смартфон, планшет). Для просмотра вам понадобится автомобильный держатель для телефона, который надежно удерживает смартфон.

В зависимости от модели, передача осуществляется посредством аналоговой радиопередачи или цифровой радиопередачи через WLAN или Bluetooth, что обеспечивает безопасную передачу данных. Обратите внимание при выборе: дальность действия камер WLAN больше, чем у моделей с технологией Bluetooth.

Камеры заднего вида для конкретных автомобилей

Камеры заднего вида для конкретных автомобилей адаптированы к этим типам автомобилей, указанным в описании продукта. Они подходят для установки в штатную автомобильную систему и не требуют дополнительного монитора для подключения.

Угол обзора камеры заднего вида

Чем больше угол обзора камеры, тем больше информации вы получаете на мониторе. Обратите внимание на углы обзора по горизонтали и вертикали, указанные в описании при установке камеры заднего вида.

Широкий угол обзора с достоверной и наименее искаженной информацией упрощает ориентацию вас при движении задним ходом. Положение и расстояние до людей и объектов зависит в основном от объектива камеры и настройки.

В камерах используется широкоугольный объектив со специальными линзами, чтобы запечатлеть как можно больше окружающего пространства позади автомобиля. Изображение и расстояние на мониторе сильно отличаются от реального изображения и расстояния, что обеспечивает больший диапазон обнаружения препятствия.

Дополнительный монитор для вывода изображения

Выбор монитора зависит от его размера и хорошего качества изображения. Небольшие мониторы отображают видеоизображение с минимальным разрешением и вам будет трудно что-то в нём увидеть. Будьте внимательны при покупке монитора для камеры заднего вида. Чем больше ЖК-монитор и чем выше разрешение, тем больше деталей можно распознать и тем легче определять расстояния до препятствия.

Как установить камеру заднего вида своими руками

Камеры заднего вида отличаются простой установкой. Установка системы камеры заднего вида осуществляется в соответствии с прилагаемой инструкцией, в зависимости от типа транспортного средства, с помощью винтового крепления, магнита, зажима или вы можете установить камеру при помощи крепления номерного знака. Камера заднего вида питается от электричества от фонарей заднего хода.

Некоторые производители рекомендуют производить установку камеры вместо подсветки номерного знака. Кроме того, камера берет на себя функцию освещения. Установка камеры под ручку багажного отделения и установка над или под кронштейном номерного знака также доказали свою эффективность. При установке обратите своё внимание на угол, камера, слегка наклоненное вниз по отношению к земле, улучшает ориентацию. Таким образом, на мониторе вы получаете видео, где видна часть бампера.

Совет: сначала временно активируйте камеру перед установкой. По результатам тестирования вы можете протестировать изображение в разных положениях камеры.

Подключение камеры заднего вида

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Подключение камеры заднего вида своими руками

Существует несколько основных способов подключения камеры заднего вида в автомобиле. Исходящий сигнал можно завести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.

Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.

Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.

Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.

Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как подключать провода камеры и питание

Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.

Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер (конвертор напряжения).

Последний вопрос — к какому проводу или разъёму подсоединять видеовыход. Здесь всё зависит от вида используемого отображающего устройства и схемы подключения. Проще всего, если стандартный разъём RCA можно подключить непосредственно к магнитоле или навигатору. В противном случае придётся использовать переходники.

Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

обесточивается бортовая сеть машины;
переднюю камеру устанавливают на держателе зеркала заднего вида;
монтируют заднюю;
для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
проверяем соединения согласно схеме установки, включаем аккумулятор;
настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить камеру заднего вида к навигатору

Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.

В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.

Вариант беспроводного подключения см. ниже.

Подключение к магнитоле

Полезно! Если вам не хватило длины кабеля, его можно нарастить другим кабелем такого же типа.

Это интересно: Выбираем авто холодильники для автомобилей

Подключение беспроводной камеры заднего вида

Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.

Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.

Вывод изображения с камеры на экран магнитолы и навигатора

Если камера не оснащается комплектным монитором, или же есть необходимость подключения к магнитоле, то ее придется демонтировать. Так водитель получит доступ к задним разъемам устройства.

Кабели, проведенные в салон автомобиля, нужно подключить в соответствующие разъемы на магнитоле (если их нет, то нужно воспользоваться специальными переходниками). Для подключения беспроводных модулей также нужно воспользоваться переходниками. Один устанавливается на камеру, а другой ставится на магнитолу.

Подсоединение камеры к навигатору практически аналогично подключению к магнитоле. Для «коннектинга» используются тюльпаны.

Подключение камеры заднего вида через реле

Нередко возникает необходимость подсоединения видеокамеры через реле. Нередко на дисплее появляются сильные помехи из-за нестабильного напряжения или использования ШИМ-модуляции. На некоторых автомобилях в последнем случае видеокамеры вообще не запускаются.

Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.

Подключение двух камер авто к монитору

Куда установить камеру заднего вида на автомобиль

Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
Прикрепить на рамку номера.

Практические операции по установке видеокамеры

В любом случае, для установки камеры потребуется:

установить видеокамеру в намеченное место;
подключить питание камеры;
вывести видеокабель в переднюю часть салона машины;
подключить видеокабель к монитору для передачи изображения.

Как настроить камеру заднего вида на авто

Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.

Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

Монтаж камеры к китайской магнитоле осуществляется поэтапно.

Найдите глазок для наблюдения – в современных авто он предусмотрен, вам остается только вытащить заглушку.
Если его нет, просверлите его.
Установите глазок, зафиксировав его на клей.
Протяните провода от агрегата в багажник.
Черный кабель проведите к массе машины с помощью болта.
Красный шнур (плюс) запитайте от кабеля фонаря сзади.
К камере присоедините желтый провод.
При подключении устройства используйте предохранитель.
Далее, после того как работы с камерой окончены, протяните шнуры из багажника в салон, фиксируя их на скотч. Следите за тем, чтобы желтый шнур не попал под крепеж. Действуйте согласно схеме, тогда вы точно не ошибетесь. Для подключения кмеры к магнитоле требуется порядка 3-5 метров проводов.

Остается только произвести проверку. Поставьте аккумулятор и заведите машину. Включите заднюю передачу, на экране магнитолы должно возникнуть изображение. Если его нет, зайдите в настройки и отрегулируйте раздел «Камера».

Трос для буксировки: какой лучше купить, как правильно вязать

провода не должны перетираться;
не допускайте, чтобы проводка свободно болталась;
для обмотки и дополнительной защиты от истирания используйте качественную изоленту;
если можете, закрепите проводку с помощью стяжек;
стяжки лучше использовать в области штатных жгутов с проводкой;
фиксировать провода можно также с помощью технических отверстий на кузове автомобиля;
по мере необходимости используйте герметик;
некоторые провода можно приклеивать к кузову и разным поверхностям;
прокладка проводки осуществляется вдоль порогов, либо за обшивкой на потолке, то есть снизу или сверху.

С этим разобрались. Даже если у вас автомобиль китайской или отечественной сборки, это не помешает установить полноценную КЗВ. Главное, чтобы имелось устройство, куда будет выводиться само изображение. Это может быть даже обычный планшет на Андроиде.

Чтобы система нормально работала, вам понадобится:

Двухжильная проводка. Она обеспечит подачу питания на саму камеру;
Двухжильная проводка для канала видеосвязи. Чтобы на монитор выводилось видео с камеры, применяют провода с разъемом RCA. Это всем известные как тюльпаны. Жилы на них не экранированные, потому при надобности их удлиняют или разрезают, когда требуется пройти трудные участки кузова.

Иногда, чтобы система работала корректно, из тюльпанов выходят специальные провода возбуждения.

Этот провод возбуждения служит для активации экрана мультимедийной системы плюсовым зарядом. Тем самым система автоматически будет переходить к отображению видео с КЗВ.

Провода возбуждения используют не на всех системах мультимедиа. На некоторых авто переход на КЗВ в автоматическом режиме возможен за счет канала видеосвязи. Если у вашей магнитолы такой функции нет, она отключена или работает неправильно, тогда для смены изображения придется использовать кнопку.

Схема подключения камеры заднего вида к автомагнитоле

Содержание

Парктроник или камера заднего вида
На что смотреть при выборе
Что сделать перед установкой
Подключение камеры
Методы установки
Монтаж
Электронная составляющая
Вывод изображения
Возможные неисправности

Камера заднего вида повышает безопасность во время движения и позволяет неопытным водителям еще больше контролировать обстановку на дороге или во время парковки. Для подключения этого устройства требуются минимальные навыки, поэтому с такой задачей справится даже новичок.

Парктроник или камера заднего вида

Парктроники появились раньше камер заднего вида, в большинстве новых автомобилей они уже предустановлены. Эти устройства имеют от 4 до 8 датчиков, которые обеспечивают безопасность транспортного средства. С его помощью через звуковой сигнал или дисплей происходит оповещение, что машина приближается к препятствию. По мере этого усиливается сигнал или загораются лампочки.

Они исправно работают независимо от погоды и загрязнения датчика, считаются универсальными, поскольку подходят не только для парковки, но и совершения маневров. Главный недостаток — потребность в создании отверстий на бампере для их установки. Также они не сигнализируют об открытом люке, яме, арматуре или камне.

Камера заднего вида дает дополнительный обзор, обычно она подключается к автомагнитоле. Она передает картинку на монитор, который стоит на передней панели. Камеру заднего вида легко установить на автомобиль, при этом она отображает картинку с реальным пространством и водитель сам решает, когда нужно тормозить. Эта техника передает больше информации, поэтому она становятся более выгодна, чем парктроник.

Интересно! В каждой камере заднего вида есть опция разметки, она помогает адекватно оценить свободное место, чтобы понять, сможет ли там припарковаться автомобиль.

На что смотреть при выборе

Перед подключением камеры заднего хода потребуется выбрать ее в магазине. При этом учитывают сразу несколько параметров:

Способ крепления. Рамка под номером считается самым простым вариантом, но в этом случае знак должен располагаться на крыше багажника, а не бампере. Также возможен вариант с плафоном, а вот от врезных изделий лучше отказаться.
Вид сенсора. Обычно используется CMOS-сенсор, но он плохо работает в темноте. Для него устанавливают светодиодную подсветку или подключают элементы автомобиля. Также есть сенсоры типа CDD, они лишены недостатков, но стоят в несколько раз дороже.
Разметка. В 80% устройств эта функция встроена в устройство, но лучше уточнить это перед покупкой. Она работает только в том случае, если устройство стоит на той высоте, которую рекомендовал производитель.

Защита от воды. Если корпус камеры заднего вида не устойчив к влаге, реагентам или загрязнениям, то устройство не проработает больше 2 лет.
Качество картинки. Чтобы устройство использовалось в полной мере, оно должно передавать качественную картинку.

Что сделать перед установкой

Перед тем как подключить камеру заднего вида к магнитоле, необходимо определить расположение основных элементов и подготовить для этого инструменты.

Сначала определяют место, где расположится устройство. Обычно его ставят под номерной знак, но перед этим оценивается частота загрязнений и то, насколько устойчива камера заднего вида к воздействию извне.

Совет! При выборе места оценивается эстетика и то, какой ракурс откроется после установки камеры. От этого зависит то, насколько приближенной к реальности получится картинка.

Перед установкой камеры заднего вида подготавливают набор отверток, изоленту, дрель, саму камеру и кабель. В некоторых случаях шнуры не входят в комплект, поэтому их приходится покупать отдельно. Набор инструментов зависит еще и от того, какая камера заднего хода подключается к автомобилю: если используются беспроводные передатчики, то дополнительный кабель не потребуется.

Подключение камеры

Методы установки

Перед распиновкой камеры заднего вида выбирают место, где ничего не будет мешать обзору. Ниша под задним бампером считается лучшим решением. Устройство фиксируют над номером. Камеру располагают так, чтобы устройство оказалось не слишком сильно утоплено, иначе часть картинки займет бампер машины.

Еще один вариант, как установить камеру заднего вида — поставить ее внутрь салона на заднее стекло. В таком случае часть картинки займет багажник, но при этом устройство останется защищенным от грязи и мародеров. Также качество картинки станет хуже из-за стекла, которое становится преградой.

Монтаж

Камера заднего вида питается от автомобиля, поэтому ее подключают к аккумулятору на 12 V. Перед этим необходимо изучить распиновку камеры заднего вида, но здесь не нужны специальные знания. Его устанавливают таким образом, чтобы на монитор выходила картинка.

Схема подключения камеры заднего вида к магнитоле представлена ниже. Устройство фиксируют плюсом к магнитоле. Чтобы найти разъем и разобраться с распиновкой камеры заднего вида, потребуется найти проводку, которая подсвечивает номерной знак.

Если устройство не имеет встроенной функции, то его подключают к задним фонарям, которые находятся в области торпеды. Везде используют только плюсовой провод и дополнительно устанавливают крепление, если того требует конструкция.

Электронная составляющая

Для подключения камеры заднего вида к магнитоле придется использовать реле и вывести подсветку к фонарю заднего хода. Если у человека уже есть опыт работы с такой проводкой, то он справится с этой задачей. В этом случае стоит придерживаться всего нескольких правил:

провода ставят так, чтобы они не перетирались со временем;
для обмотки и дополнительной фиксации используют изоленту;
после монтажа элементы не должны свободно болтаться;
если дома есть стяжки, то лучше использовать их для дополнительной фиксации;
для установки проводов лучше использовать уже существующие отверстия, а не делать новые;
в некоторых автомобилях придется дополнительно брать герметик, поскольку обычной фиксации станет недостаточно;
всю проводку прокладывают вдоль порогов либо уже под потолком за обшивкой.

Интересно! Изображение может выводиться на любое устройство с экраном, а не только автомагнитолу.

Вывод изображения

Чтобы завершить подключение камеры заднего вида к магнитоле, необходимо вывести картинку на экран устройства. Для этого его подключают к фонарю заднего хода, проверяют, есть ли питание и провод, по которому идет основной сигнал. Далее устройство включают и в настройках ищут пункт для включения камеры заднего вида. Затем на мониторе появляется картинка.

Возможные неисправности

Даже если человек предварительно разобрался с тем, как установить камеру заднего вида, у него могут возникнуть трудности, связанные с этим процессом:

Не происходит автоматического подключения. Это происходит при наличии перегоревшей лампочки в электронике или устройстве, которое работает с перебоями.
Показывает все в зеркальном отражении. Требуется проверить корректность настроек или повторно установить устройство.
Запотевает камера. Такое бывает при проникновении влаги или грязи в объектив.
Картинка рябит. Такое бывает при сильной выбрации двигателя, поэтому требуется более плотная установка всех деталей.

При появлении проблем во время этого процесса стоит перепроверить все комплектующие или корректность их установки. Если не получается самостоятельно устранить неисправность, то необходимо обратиться в сервисный центр.

Как вам статья?

Как подключить камеру заднего вида к планшету на Андроид?

Как подключить камеру заднего вида своими руками к магнитоле, планшету и навигатору

Содержание

1 Как подключить камеру заднего вида своими руками к магнитоле, планшету и навигатору
- 1. 1 Выбор камеры заднего вида
- 1.2 Практические операции по установке видеокамеры
- 1.3 Подключение камеры к магнитоле (дисплею автомагнитолы)
- 1.4 Подключение видеокамеры к навигатору и навигационным устройствам
- 1.5 Подключение камеры заднего вида к планшету и мобильным электронным гаджетам
- 1.6 Заключение
2 Планшет+GPS+камера заднего вида в панель. Часть 2. — бортжурнал Лада 2110 ГУР+Климат+Tурбо 4WD 2001 года на DRIVE2
3 Как к планшету подключить камеру заднего вида?
- 3.1 Способы подключения планшета к камере

В бюджетных автомобилях штатная камера заднего вида редко предусмотрена для базовых комплектаций. Чаще всего автопроизводители предлагают ее как дорогую дополнительную опцию. Многие российские автолюбители покупают отдельную камеру заднего вида и устанавливают ее самостоятельно. Для этого не нужно кардинально модернизировать электропроводку автомобиля. Подключение камеры заднего вида своими руками требует элементарных навыков электромонтажа, опыта разборки нескольких элементов салона и кузова. Установка камеры улучшит условия безопасной парковки, наблюдения за дорогой в сложных трафиках дорожного движения

Выбор камеры заднего вида

Миниатюрные камеры заднего вида не нужно путать с оптическими датчиками.

Установка камеры становится первой операцией монтажа, вне зависимости от выбора проецирующего устройства. При выборе камеры нужно учитывать несколько важных моментов:

Угол обзора. Нормальным считается угол обзора в 110 – 120 градусов. Водители, выбирающие камеры с большим углом обзора (до 180 градусов), могут лучше оценивать дорожную обстановку, но должны учитывать панорамный эффект, искажающий реальные размеры изображения.
Разрешение и чувствительность. Стандартное разрешение 628 х 582 пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла. При выборе цветового сенсора (CCD или CMOS) нужно учитывать, что CCD передает более качественное изображение, балансирует цвета, но гораздо дороже. Сенсоры CMOS хуже работают при слабом освещении, при дневном свете обеспечивают приемлемое качество цвета.
Наличие инфракрасной подсветки. Дополнительная подсветка при достаточном количестве света обеспечивает лучшее качество цветного изображения. При малом освещении инфракрасный источник позволяет рассмотреть дорогу сзади в черно-белом виде на расстояние до пяти метров.
Формат видеоизображения. Выбирая из трех форматов, которыми может быть оборудована камера (SECAM, NTSC, PAL) нужно учесть, на монитор какого типа будет выводиться видеоизображение. Несовпадение форматов сделает покупку и установку камеры бессмысленной.
Способ передачи сигнала. Разделение камер на проводные и беспроводные влияет на стоимость и возможность подключения. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.
Комплектацию кабелями. Предпочтительно, чтобы камера была укомплектована трехжильным видеокабелем с дополнительным проводом возбуждения, провод питания может быть двухжильным. Имеет значение и длина кабелей. Стандартной длины (2-3 метра для видеокабеля, метр – для силового провода) может не хватить для подключения камеры в вашей модели авто.
Материал корпуса. Опытные автолюбители выбирают камеры в металлическом корпусе, считая его более прочным и долговечным, чем пластмассовый.
Вариативность места установки. Существуют камеры, вмонтированные в рамку автомобильного номера, устройства в отдельном корпусе. Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя.

Остальные стандарты видеокамер (наличие парковочных линий, вольтаж питания, защита от грязи) у большинства моделей совпадают.

Многие автолюбители считают наиболее удобными камеры заднего вида, укомплектованные монитором, вмонтированным в зеркало заднего вида.

Отрицать удобство такого устройство трудно. Монитор включается при начале реверсного движения, позволяет видеть дорожную обстановку в хорошем разрешении. Основным недостатком таких гаджетов становится высокая цена, недоступная многим категориям автолюбителей.

Менее удобна камера заднего вида, укомплектованная складным миниатюрным дисплеем, который можно разместить на приборной панели

Главным недостатком таких устройств становится загромождение обзора, особенно, если в машине уже установлен видеорегистратор, навигатор, отдельный детектор радаров. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Купив камеру заднего вида любого типа (с монитором или без), ее нужно установить в задней части машины.

Практические операции по установке видеокамеры

В любом случае, для установки камеры потребуется:

установить видеокамеру в намеченное место;
подключить питание камеры;
вывести видеокабель в переднюю часть салона машины;
подключить видеокабель к монитору для передачи изображения.

Подключение камеры к магнитоле (дисплею автомагнитолы)

Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 – 4 дюймов. Мониторы меньших размеров не дадут нужного качества изображения. Свободный разъем видеокабеля подключается к специальному выходу головного устройства (для поиска обратитесь к инструкции магнитолы). Если такой выход не предусмотрен, возможно подключение к выходу с маркировкой VIDEO IN. При несовпадении гнезд и штекеров, понадобится покупка адаптера.

Подробно посмотреть, как подключить камеру заднего вида к магнитоле, можно на видео:

После подключения камеры к жидкокристаллическому дисплею качественной автомагнитолы, выдается «картинка» приличного качества.

На изображении хорошо виден «зеркальный» эффект при работе видеокамеры, к которому легко привыкнуть после нескольких дней использования парктроника.

Чтобы привыкнуть к масштабам, можно выйти и рассмотреть реальное расстояние между автомобилями, оценить промежуток, остающийся до препятствия.

Подключение видеокамеры к навигатору и навигационным устройствам

Подключение задней камеры без собственного монитора к навигатору логично. Не загромождая «торпедо» или центральную консоль лишним экраном, вы используете уже привычное установленное устройство. Вопросы, как подключить камеру заднего вида к навигатору, не возникают при покупке устройства, для которого такая возможность запланирована.

На упаковке таких навигаторов обозначена возможность подключения видеокамеры, в инструкции прописаны необходимые действия пользователя при подключении. В комплект навигатора могут входить адаптеры под разъемы популярных моделей видеокамер.

Если камера заднего вида уже установлена, автолюбителю остается только воткнуть штекер от видеокамеры в нужный разъем.

При отсутствии штатного подключения видеокамеры нужно приобрести дополнительные кабеля, штекеры, специальный переходник. Принципиальная схема подачи питания от заднего фонаря, прокладки электропроводки к проецирующему устройству не изменяется.

Переходник от RCA на вход в навигатор (его в быту часто называют «тюльпаном») нужен только при отсутствии входа AVI. Для навигаторов, оборудованных таким входом, часто подходит штатный разъем видеокабеля.

Подключение камеры заднего вида к планшету и мобильным электронным гаджетам

Из всех видов электронных носимых устройств (ноутбуков, смартфонов) планшет наиболее удобен для подключения задней видеокамеры. Для работы подходит размер экрана монитора, качество разрешения. Плоский корпус планшета позволяет выбрать несколько вариантов удобной установки.

Зачастую у владельцев машин с примитивной магнитолой, без навигатора, не остается другого выхода, как подключить камеру заднего вида к планшету. Для подключения проводной видеокамеры потребуется покупка ТВ-тюнера (по виду похож на флешку) со штекером для видеовхода.

В Интернете легко найти конструкции самодельных штативов под планшеты, которые позволяют легко устанавливать и снимать мобильное устройство на «торпедо» или центральной консоли. Для небольших планшетов можно устроить специальное гнездо на обратной стороне солнцезащитного козырька.

Для планшетов с операционной системой «Android» нужно, чтобы модель видеокамеры была адаптирована к «операционке», планшет должен быть оборудован USB портом. В некоторых случаях потребуется установка дополнительного программного обеспечения.

Заключение

Правильно установленная и подключенная камера заднего вида обеспечит более качественный обзор по сравнению с видом из боковых зеркал и салонного зеркала, уберет «мертвые» зоны, покажет пни, парковочные столбики, ямы в асфальте.

Установка парковочной или обзорной камеры заднего вида, не требуя больших усилий, улучшает безопасность парковки и движения задним ходом. Если у вас нет навыков самостоятельной работы с автомобилем, подключения электронных устройств, для установки камеры нужно обратиться к опытным специалистам.

avtopribambas.com

Планшет+GPS+камера заднего вида в панель. Часть 2. — бортжурнал Лада 2110 ГУР+Климат+Tурбо 4WD 2001 года на DRIVE2

Камера. место установки

Ну вот сегодня закончил установку планшета в АВТО. Камера заднего вида беспроводная. Подключил тока питание к лампе заднего хода. Ничего сложного. Рамка была загрунтованна в 2 слоя, потом как высох грунт, замыта 1000наждачкой. И выкрашенна в черный цвет. Краска для бамперов. И немного фото. Коментируем! Жмем палец! Фото с телефона. Простите за качество фоток. ФОТО камеры не делал. Закрепил на саморезы на бампер, прям над номером, как раз туда встала вровень. Между двух подсветок номера. Предварительно все швы камеры залил суперклеем, чтоб вода не попадала. Все таки китай, герметичности нет. Вот такой Планшет Заказывал www.aliexpress.com/item/F…ear-camera/656856545.html Поставил экран ограждающий планшет от потока горячего воздуха(холодного) в центральный воздуховод. Сделал из Пластиковой планшетки для документов. встала туда в аккурат. пунктиром обозначенны линии сгиба. надрезал поверхность этого пластика и согнул его легко. ВОТ Не знаю как сделать автовключение при подачи питания. пока кнопочкой включаю. Выключение сделал программой AutomateIt. После пропадания зарядки запускается таймер 3мин, если в течении этих трех минут питание не появилось планшет выключается. THE END.

PSСделал отдельное питание как тут написано! ВСЕ РАБОТАЕТ! www.taker.im/phpBB2/topic…aliexpress/page__st__1040Правда Эти китайские планшеты грешат плохим приемом GPS потому что панель экранирует. Но это тоже лечиться при помощи выносной GPS антенны. Как вылечу этот баг добавлю запись!

Всем БОБРА!

www.drive2.ru

Как к планшету подключить камеру заднего вида?

11.08.2017 | Рубрика: Инструкции по планшетам

Для многих, парковка является весьма сложным занятием, особенно, если парковочное место значительно меньше стандартов разметки. Именно поэтому многие автолюбители начинают использовать свой планшет в качестве монитора для камеры заднего вида. Преимущество данного решения заключается в отсутствии необходимости покупать дополнительный экран в машину.

Использовать планшет как монитор для камеры заднего вида — весьма практично,однако, если вы хотите знать, как подключить камеру заднего вида к планшету, сначала стоит задуматься о расположении устройства, приняв во внимание его габариты.

Способы подключения планшета к камере

Камеру заднего вида можно без труда подключить к любому планшету на Андроид или Windows следующими способами:

При наличии USB-разъема у камеры (например, если вы используете веб-камеру), то придется протягивать кабель через салон через и напрямую подключать к планшету с помощью OTG переходника. После подключения, на планшет необходимо установить приложение, с помощью которого можно управлять камерой. Найти его можно в маркете, набрав в поиске «камера заднего вида» или «usb камера»
Если машина оборудована обычной камерой (не веб, не ip) то вкупе с проводом понадобится и ТВ-тюнер, который поддерживает видео-вход. Он также будет подключаться через OTG переходник. Кстати, выглядит этот переходник вот так:

Самым простым и быстрым соединением будет подключение по WiFi. Ведь в этом случае провода протягивать не придется. Только вот камера с поддержкой подключения по вай фай выйдет недешево. Имеется также и неприятная загвоздка в виде задержки сигнала, в связи с чем, при таком варианте подключения рекомендуется парковаться медленно, смотря в камеру, и всегда учитывать некоторое время задержки.

В принципе, подключить камеру к планшету не так и сложно. Мы рассказали лишь об общих принципах подключения — подробная инструкция будет для каждого случая своя. Составить ее можно лишь зная модель авто, выбранной камеры, планшета и т.п.

Напишите в комментариях или нашей группе вконтакте, о том, для какой машины и планшета нужна инструкция — постараемся сделать.

(1767)

Поделиться с друзьями:

www.lumias.ru

Предыдущая записьКак подключить обд2 через блютуз на Андроид?
Следующая записьКак подключить геймпад к телефону Андроид?

Рекомендуем посмотреть

Adblock
detector

Как правильно подключить камеру заднего вида.

Подключение камеры заднего вида: Как подключить камеру заднего вида к магнитоле (Видео)

Видеомануал

В предыдущей статье мы рассказали о типах подключения камер заднего вида: с помощью системы RFCC, видеоинтерфейса, адаптера, специального кабеля и прямого подключения. На этот раз мы предлагаем вам несколько советов по подключению питания камеры в автомобиле. Также мы предоставляем короткую, но очень подробную видеоинструкцию.

Правильное подключение камеры заднего вида
Особенности подключения камеры через видеоинтерфейс
Распространенные ошибки при подключении камеры заднего вида
Что делать, если установленная камера не работает или работает нестабильно?

Как подключить питание камеры заднего вида в автомобиле

Подключение питания камеры заднего вида важный и, как может показаться, гораздо более трудоемкий процесс. Неправильное питание может привести к повреждению самого устройства или проводки автомобиля, некорректной работе камеры или ухудшению качества картинки.

Прежде всего, «+» и «-» всех подключенных устройств должны быть взяты из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

Затем ознакомьтесь с логикой работы установленного оборудования. В конце концов, камера должна соответствовать общей картине. Что это означает в практическом плане? Если по логике работы уже установленного оборудования вся электроника включается в момент подачи питания на головное устройство/монитор, то и камеру следует подключить соответствующим образом. Во многих автомобилях штатная камера заднего вида (даже если она не установлена) предназначена для включения одновременно с включением зажигания. Такой подход обеспечивает подогрев матрицы и отличное изображение, особенно в ночное время. Также в некоторых автомобилях он активирует видеовход для камеры заднего вида.

Если вы хотите подключить камеру заднего вида вышеописанным способом, вам необходимо узнать порог минимального напряжения камеры и использовать преобразователь питания. Это маленькая коробочка, которая преобразует 7-30 В на входе в необходимое напряжение на выходе. Вы должны выбрать его в соответствии с элементом питания камеры заднего вида. Например, мы предлагаем силовые преобразователи на 5, 6 и 7,5 В.
Если камера заднего вида (обратите внимание, не изображение с камеры, а сама камера заднего вида) срабатывает при переключении на заднюю передачу, то ее можно подключить к лампам фонарей заднего хода. Если есть «четкие» плюс и минус, не медлите и подключайте туда питание. Если есть пульсирующий сигнал (ШИМ-мерцание), вам нужен фильтр для выравнивания сигнала. Например, для этой цели можно использовать конденсатор.

Также возможно подключение камеры заднего/переднего вида с помощью системы RFCC (Rear Front view Camera Control), разработанной инженерами GermesLab.

Чтобы узнать больше об этой системе, прочитайте эту статью.

Наш инженер, которого вы уже знаете, объяснил, как подключить питание камеры и других видеоустройств. Настоятельно рекомендуем просмотреть данное видеоруководство. И не забудьте поставить лайк под видео и подписаться на наш YouTube канал, если вы еще этого не сделали.

Особенности подключения камеры заднего вида через видеоинтерфейс

Активация камеры . При подключении камеры заднего вида по видеоинтерфейсу она активируется по шине CAN или с помощью +12 В от ламп фонарей заднего хода. Это зависит от автомобиля. Поэтому при подключении видеоинтерфейса необходимо войти в Заводское меню и настроить способ активации (CAN-шина или Задний провод).
Идентификация монитора . При подключении видеоинтерфейса следует правильно определить размер/разрешение/тип (в некоторых случаях)/производителя монитора (в некоторых случаях) и установить DIP-переключатели в соответствующее положение.
Идентификация OEM/вторичной камеры . При подключении видеоинтерфейса необходимо установить правильное положение DIP-переключателя, отвечающего за идентификацию камеры, с которой должно выводиться изображение:
- при подключении неоригинальной камеры заднего вида видеоинтерфейс должен идентифицировать эту камеру и активировать отображение изображения при включении задней передачи;
- , если уже установлена штатная камера заднего вида, и вы используете видеоинтерфейс для подключения неоригинальной навигации или видеоисточников, установите DIP-переключатель в соответствующее положение. Руководство по видеоинтерфейсу поможет вам определить правильное положение.
Идентификация видеосистемы . Перед покупкой камеры заднего вида узнайте, какая видеосистема поддерживается вашим автомобилем (PAL или NTSC). Стандарты видеосигнала, поддерживаемые камерой и автомобилем, должны совпадать. Многие клиенты считают, что видеоинтерфейс каким-то образом преобразует сигнал в необходимую видеосистему. Однако это неправда. Видеоинтерфейс передает сигнал как есть. Если вы уже купили камеру с другой видеосистемой, используйте конвертер.

Распространенные ошибки при подключении камеры заднего вида

Питание берется из разных точек . Очень часто установщик берет «+» с фонарей заднего хода, а «-» с ходовой части. Мы просим вас и даже настаиваем на том, чтобы этого не делать. В этом случае появится разность потенциалов и напряжение на разных точках может отличаться и постоянно изменяться. Это явление влияет на работу подключенных электронных устройств и вызывает дестабилизацию работы и плохое или нестабильное качество отображаемого изображения. ВСЕГДА берите плюс и минус из одного места!!! Например, можно взять с монитора или головного устройства .
Питание подключается к пульсирующему сигналу от ламп фонарей заднего хода. Во многих автомобилях, особенно в немецких, постоянно пульсируют сигнальные лампы фонарей заднего хода. Так машина проверяет, работают ли лампочки. Поэтому, если в вашем автомобиле есть такой тип сигнала, вам необходимо его выровнять и поставить фильтр, который, в свою очередь, должен быть отделен от системы светодиодом. Если поставить конденсатор на ровный сигнал, но не отделять его от штатной системы, то уже выровненный сигнал будет передаваться на лампочки фонарей заднего хода и бортовой компьютер (модуль, отвечающий за эту лампочку) получит неверные данные. (смотреть видео).
Подключение камеры на постоянной основе без преобразователя питания. В таком случае, скорее всего, ваша автомобильная камера будет повреждена. На самом деле это происходит очень часто.
Различные видеосистемы , поддерживаемые камерой и автомобильной мультимедийной системой.

Подробнее о распространенных ошибках при подключении камеры читайте в нашей статье.

Что делать, если установленная камера не работает или работает неправильно?

Прежде всего, никогда не устанавливайте камеру, не проверив, работает ли она. Это сэкономит много времени вам и вашим клиентам. Мы тестируем продаваемые устройства, однако камера могла быть повреждена, скажем, при транспортировке или при других обстоятельствах. Поэтому сначала подключите камеру без ее установки. Затем, если все работает правильно, установите его.
Проверьте соединительный кабель. Входящий в комплект кабель обычно имеет длину от 3 до 5 метров. Поэтому при его прокладке кабель может перегибаться или ломаться. Бывает довольно часто.
Проверить правильность подключения питания
- Плюс и минус взяты из одного и того же места?
- Подключенная камера работает по тем же принципам, что и все установленные электронные устройства?
- Используется ли силовой преобразователь?
- Какой сигнал подается на камеру, постоянный или пульсирующий (подробнее читайте в первой части этой статьи)
Если переключение на изображение с камеры заднего вида работает некорректно при переключении на заднюю передачу (т. е. иногда переключается, иногда нет) значит вы подключили камеру к пульсирующему сигналу ламп фонарей заднего хода. Вам нужно выровнять сигнал. И не забудьте отделить конденсатор от системы с помощью светодиода (см. информацию выше и видео).
Если камера заднего вида подключена через видеоинтерфейс и изображение не отображается или имеет низкое качество, проверьте настройки активации в заводском меню, а также правильное положение DIP-переключателей.
Если изображение искажено или черно-белое, или вообще изображение на экране не отображается, то видимо не совпадают видеосистемы, поддерживаемые камерой заднего вида и мультимедийной системой автомобиля. Приобретите камеру, которая поддерживает видеосистему вашего автомобиля, или используйте конвертер.

Теперь вы знаете все о том, как подключить камеру заднего вида в свой автомобиль. Соблюдайте эти правила и у вас получится очень полезный и надежный помощник. В случае, если ваша установленная камера работает некорректно или отображается плохое изображение, вы знаете, о чем спросить своего установщика.

Мы настоятельно рекомендуем вам устанавливать камеру только в надежных мастерских и у установщиков, которые являются экспертами в области электроники. В противном случае вы можете потерять свое время и деньги. Если вы не совсем уверены в своих установщиках, дайте им прочитать эту статью. Таким образом, шансы на успешную установку намного выше.

Выбрать камеру заднего вида

Если у Вас остались вопросы по подключению камеры заднего вида, купленной в интернет-магазине Car Solutions, напишите в нашу техподдержку. Наши технические специалисты сделают все возможное, чтобы помочь вам.

Car Solutions Team

Руководство для начинающих по установке резервной камеры

Планируете установить первую резервную камеру? Вы попали в нужное место.

Это руководство проведет вас через этапы покупки, планирования и подготовки вашего автомобиля и, наконец, самой установки.

Обратите внимание: эта статья представляет собой общий обзор и введение в процесс установки камеры заднего вида. Хотя мы прилагаем конкретные пошаговые инструкции к нашим продуктам, обязательно следуйте инструкциям для вашей конкретной модели резервной камеры .

Процесс прост, если вы немного сговорчивы, прочитайте это руководство и подготовьтесь. Если вы чувствуете себя некомфортно в этом процессе, большинство людей все же могут сэкономить деньги, купив комплект и поручить его установку кому-то более склонному к механике, вместо того, чтобы нести его в дилерский центр.

Содержание:

Одноминутное объяснение того, как работает установка резервной камеры
Стоимость установки резервной камеры
План успешной установки камеры заднего вида
Примеры электрических схем
Соберите инструменты и оборудование для установки камеры
Образцы установок
Время тестирования

1) Одноминутное объяснение того, как работает установка резервной камеры

Каждая установка камеры заднего вида выполняется примерно одинаково:

1) Сначала решите, какой тип камеры заднего вида вы хотите . Существует множество типов камер заднего вида, которые вы можете выбрать, в зависимости от ваших вариантов монтажа камеры заднего вида и требуется питание системы камеры заднего вида . Вы можете выбирать между моделями с Wi-Fi или моделями с проводным подключением (более надежными), которые подключаются к вспомогательному экрану. (Мы рассмотрим 90 150 плюсов и минусов проводных и беспроводных систем.

У нас также есть широкий выбор высококачественных запасных камер OEM, которые обеспечат те же возможности, что и ваша текущая камера. Кроме того, вы можете выбрать из множества причудливых видеорегистраторов и встроенного оборудования для обеспечения безопасности . Варианты с более широким набором функций, конечно, обойдутся вам дороже, но могут сэкономить вам тысячи при страховании. Что еще более важно они помогут обезопасить вас и вашу семью .

2) Затем закажите предпочитаемую камеру заднего вида, прочтите инструкции и подготовьте рабочее место. Для OEM, таких как замена резервной камеры, вы должны быть уверены, что у вас есть правильная модель.

Вообще говоря, независимо от того, какую систему камер вы выберете, вам нужно будет сделать следующее:
В зависимости от выбранного формата для просмотра видео вам потребуется:
Установить выбранный монитор на приборную панель или предпочтительное место в вашей кабине.
Удалите текущее зеркало заднего вида и установите новое выбранное вами устройство.
Снимите панели, необходимые для доступа к головному устройству вашего автомобиля, чтобы вы могли правильно подключить камеру или установить модуль интерфейса Wi-Fi.
Затем вам нужно проложить кабели питания, триггерного провода или видеопотока (в зависимости от вашей конфигурации и монитора) к задней части автомобиля.
После этого вы должны смонтировать и установить резервную камеру в выбранном вами месте.
После этого вам нужно выбрать идеальный способ питания камеры: либо подключиться к источнику питания заднего фонаря (наиболее распространенный, но обеспечивает наименьшую устойчивость к атмосферным воздействиям), либо подключить питание через соединение в кабине.

3) Оттуда вы сможете проверить и убедиться, что все работает, как задумано. В большинстве случаев вам нужно убедиться, что система полностью установлена , прежде чем проверить вашу установку.

2) Стоимость установки резервной камеры

Если ваша камера устарела, вы, вероятно, задаетесь вопросом: сколько стоит установка резервной камеры? Сколько будет стоить замена камеры заднего вида?

Хорошей новостью является то, что при такой установке любой умелый человек, скорее всего, уже имеет под рукой большую часть необходимых инструментов, а в наших наборах есть полезные дополнения, такие как стяжки и инструменты для снятия деталей.

Стоимость установки камеры заднего вида зачастую полностью зависит от Вас! Стоимость самих юнитов может варьироваться от:

<100 долларов США за базовую камеру заднего вида . Всегда есть более дешевые варианты, но они обычно имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру смартфона с поддержкой Wi-Fi. Это стандартные рабочие камеры резервного копирования, которые выполнят свою работу.
В зависимости от ваших желаемых прибамбасов у нас также есть большой выбор высокого качества:
Форд ОЭМ подходят резервные камеры
OEM-камеры GM подходят для резервного копирования
Тойота OEM подходят резервные камеры
Dodge & Chrysler RAM OEM Подходящие камеры заднего вида
Универсальные камеры заднего вида
Камеры заднего вида
Сельскохозяйственные камеры

Что касается времени, вам следует выделить от 1 до 4 часов на установку резервной камеры. Ваш опыт и сложность выбранной вами системы действительно определяют, сколько времени это займет. Очевидно, вы не хотите торопиться.

Давайте начнем, чтобы вы могли увидеть, как спланировать установку.

3) План успешной установки камеры заднего вида

Послушайте, это будет не так просто, как сделать резервную копию фотопленки. Вам нужно будет подумать о том, как вы будете прокладывать эти кабели через свой автомобиль, и запачкать руки.

Но хороший план поможет вам в этом.

Во-первых, вам нужно решить, куда вы собираетесь смотреть, чтобы увидеть эту резервную камеру.

Установка дисплея на приборную панель или радиоконсоль — это совершенно другая проблема, одну из которых мы рассмотрим в следующем руководстве.

Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

Далее вы должны спросить: Достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта. Сделайте грубый замер от того места, где вы собираетесь разместить камеру, до области багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

Перед тем, как начать, вы должны прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

Итак, вы должны быть готовы начать установку. Далее мы перейдем к тому, как установить камеру заднего вида.

4) Примеры электрических схем

Ниже приведен пример того, как большинство камер заднего вида выглядят при использовании мониторов:

Ниже приведен пример того, как Большинство резервных камер установки выглядят при использовании мониторов зеркала заднего вида:

ниже пример. с использованием OEM-компонентов.

5) Сбор инструментов и оборудования для установки камеры Резиновая втулка подходящего размера (резиновый цилиндр, который защитит кабели от повреждения острым металлическим краем отверстия, которое вы собираетесь просверлить) и стяжки могут обеспечить безопасность.

Ваша резервная камера, скорее всего, будет поставляться с необходимыми кабелями (обычно RCA-кабели для камеры и монитора с разъемами для видео, кабели питания, провода заземления и, возможно, триггерный провод). Если нет, вам, вероятно, придется их купить, и большинство из них можно найти в хозяйственном или аудио/видео магазине. Наконец, полезно иметь под рукой обжимной инструмент или инструмент для зачистки проводов.
Комплект автомобиля и камеры Ever будет немного отличаться, но в целом вы должны быть защищены, если у вас есть следующие инструменты под рукой:
Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
Набор торксов
Набор ключей
Защитные очки
Фонари
Стандартный инструмент для зачистки/обжима проводов
Набор головок Torx
Нож-бритва
Набор головок или гаечных ключей
Инструмент для снятия обшивки или небольшой пластиковый шпатель
Паяльник и припой (опционально)
Термоусадочная трубка (дополнительно)
Наконец, если в ваш комплект не входит монитор, вам необходимо приобрести монитор, но это поможет определить следующий шаг, прежде чем делать это.

6) Примеры установки
Мы приведем здесь общее пошаговое руководство по установке, но вы также можете ознакомиться с некоторыми из наших конкретных руководств по установке ниже.
У нас есть полные руководства по установке для наших продуктов ниже:

Пример установки камеры заднего вида с монитором
Ваша камера заднего вида, скорее всего, будет установлена прямо над номерным знаком или на нем. Мы начнем оттуда. Вот что нужно сделать:
Снимите внутреннюю панель багажника. Скорее всего, это твердый пластик или резина, и вы сможете использовать инструмент, например, отвертку с плоской головкой, чтобы поддеть его. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить, если вы ломаете пластик, вы становитесь слишком агрессивным во время установки.
Снимите номерной знак.
Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.
Вставьте ранее купленную резиновую втулку. Теперь вы готовы приступить к работе и подключению проводов.
Прокладка и подключение проводов
Здесь мы начинаем выяснять, как подключить камеру заднего вида. Пойдем!
Пропустите камеру и кабель питания через отверстие в салон автомобиля.
Найдите провода фонарей заднего хода для вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к фонарю заднего хода. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный.
Зачистите положительный и отрицательный провода фонарей заднего хода (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.
Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.
Установка монитора
Следующий шаг — установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке камеры заднего вида может быть очень полезным.
Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)
Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенную проводку вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.
Установка камеры
Волнуйтесь, потому что мы на финишной прямой. Все, что вам нужно сделать сейчас, это установить саму камеру на заднюю часть вашего номерного знака или багажника, подключить соответствующие провода (RCA и питание), и вы должны быть готовы к работе!

7) Время тестирования
Время пробного прогона. Прежде чем собирать все обратно в автомобиле, запустите несколько различных конфигураций условий вождения, чтобы убедиться, что камера работает правильно. Поставьте машину задним ходом для проверки и убедитесь, что камера включается, когда это необходимо, а также проверьте тормоза, чтобы убедиться, что вы не подключили камеру к неправильному кабелю (вы же не хотите, чтобы она включалась). каждый раз, когда вы прокачиваете тормоза).
Если у вас возникнут какие-либо проблемы, вы можете обратиться к некоторым из наших основных руководств по поддержке, таких как:

Устранение неполадок с резервной камерой, которая не работает
Устранение неполадок с размытой камерой заднего вида
Устранение неполадок с запотевшей камерой заднего вида

Если у вас возникли проблемы, еще раз проверьте руководство и помните, что большинство проблем в таких условиях возникают из-за плохих сращиваний проводов, а не из-за некачественных соединений неиспользуемых силовых кабелей.
Начните с этого и продолжайте устранять неполадки, пока у вас не будет работающей резервной камеры!
Работа выполнена правильно!
Camera Source — поставщик №1 резервных камер и решений для камер. Если после прочтения этого руководства вы захотите установить собственную камеру, просмотрите наши продукты, или свяжитесь с нами для получения дополнительной информации.
Поделиться:
Похожие сообщения
Руководство по установке и подключению камеры заднего вида
Наш сайт поддерживается нашими пользователями. Иногда мы получаем партнерские ссылки, когда вы переходите по партнерским ссылкам на нашем веб-сайте
Камера заднего вида дает много преимуществ, особенно для заднего хода, она позволяет вам легко видеть пространство позади вашего автомобиля. Иногда у вас есть препятствия или, может быть, люди на заднем сиденье мешают вам заметить объект, вот где задняя камера приходит и спасает вас. В этой статье мы объясним все детали установки и подключения камеры заднего вида.
На современном рынке существует множество типов камер заднего вида, все они выполняют свою работу, но некоторые из них установить намного проще, чем другие. Этот гаджет кажется очень важным для современного водителя.
Всего за несколько шагов и базовые знания о проводке вы сможете установить камеру заднего вида примерно за час или два. Таким образом, вам никогда не придется вытягивать шею и беспокоиться о том, что вы что-нибудь заденете при движении задним ходом.
Итак, если у вас возник вопрос, как установить резервную камеру заднего вида, вы обратились по адресу. Мы расскажем об установке камеры заднего вида шаг за шагом, чтобы каждый мог сделать это с легкостью.
Начнем с инструкции по установке камеры заднего вида!
Содержание
Что такое камера заднего вида и как она работает?
Что нужно знать для установки камеры заднего вида?
Видеоруководство – Как установить камеру заднего вида
Часто задаваемые вопросы
Заключение
Что такое камера заднего вида и как она работает?
Работа камеры заднего вида проста, она дает вам живое изображение с задней части вашего автомобиля. Это дает вам более четкое представление о том, что находится позади автомобиля, чего не может показать зеркало заднего вида.
На рынке представлено несколько типов камер заднего вида, и они различаются по месту установки.
Камеры в рамке номерного знака расположены внутри номерного знака.
Камеры бара номерного знака расположены в баре сверху номерного знака.
Камеры, установленные на кронштейне, отдельно крепятся к верхней поверхности автомобиля.
Установленные вспышкой камеры заднего вида, которые сливаются с поверхностью автомобиля.
Как мы упоминали ранее, идея камеры заднего вида, также известной как камера заднего вида, очень проста, и это дает вам полный обзор того, что вас окружает, когда вы двигаетесь задним ходом. Хотя идея проста, реализация этой аппаратуры очень сложна. Даже самые простые резервные камеры представляют собой довольно сложные технологии, и они постоянно совершенствуются.
Главное в этих типах камер — захват изображения. Камеры заднего вида на самом деле предназначены для передачи зеркального изображения на монитор в передней части автомобиля, поэтому, когда вы смотрите на него, ориентация правильная. Если бы изображение не было перевернутым, вы бы повернули налево, когда хотели повернуть направо, и наоборот.
Еще одна часть, кроме самой камеры, это монитор. В новых автомобилях установлены камера и монитор, что решает проблему. Но если у вас не установлена камера производителя, вам придется размещать монитор самостоятельно, и наиболее часто используемая позиция — это приборная панель.
Преимущество монитора, который не устанавливается производителем, заключается в размере, вы можете выбрать монитор большего размера для своего автомобиля, чтобы иметь еще лучший обзор вашего окружения.
Также следует отметить, что камера заднего вида, как и большинство вещей, не идеальна.
Главное, что иногда может быть проблемой, это качество видео с камеры. Это связано с тем, что большинство камер устанавливаются в нижней задней части автомобиля, и они могут быть закрыты погодными условиями, такими как снег, дождь, а также мусор и грязь. Это можно исправить, просто почистив объектив камеры заднего вида, но если вам приходится делать это часто, это может раздражать.
Камеры имеют долгий срок службы, но иногда могут происходить сбои, что может сказаться на качестве видео или просто перестать работать камера заднего вида.
Вот некоторые из вещей, которые следует иметь в виду, когда вы ищете камеру заднего вида для своего автомобиля, а также важно помнить, что эти камеры заднего вида не заменяют зеркала заднего вида или не поворачиваются, чтобы посмотреть, они считаются дополнительными средствами безопасности, которые могут показывать скрытые опасности.
Что нужно знать для установки камеры заднего вида?
Ну, во-первых, вы должны учитывать, что этот вид работы может быть грязным, а иногда и опасным, так как вы работаете с электричеством. При работе с электричеством может произойти много несчастных случаев, поэтому вам нужно быть особенно осторожным.
На вопрос, что мне нужно знать, чтобы я мог установить свою камеру заднего вида, вам понадобится желание, некоторые инструменты и некоторые базовые знания в области электрики.
Так как вы работаете с поверхностями, которые обычно подвергаются воздействию внешней среды, и они будут грязными, вам лучше использовать пару механических перчаток.
Вам также понадобятся некоторые инструменты, которые помогут вам успешно выполнить эту задачу, называемую «установка камеры заднего вида».
Вот список инструментов, которые вам понадобятся:
Несколько типов отверток
Некоторые кусачки
Дрель – необходимая вещь
Сверла разных размеров
Изолента для крепления кабелей
Posi-Taps пригодится
Инструмент для зачистки проводов
Автомобильный мультиметр

Итак, прежде чем начать, разложите инструменты в определенном порядке, чтобы они всегда были под рукой, расчистите необходимое пространство, например, гараж, подъездную дорожку или, может быть, уличную парковку. Наденьте перчатки и защитные очки и приступайте к работе!
Вот пять шагов, которые вам необходимо выполнить.
Первый шаг: Добавление камеры заднего вида
Первым шагом при установке камеры заднего вида является выбор подходящего места, где она сможет предоставить вам всю необходимую информацию и обеспечить максимально удобный для вас угол обзора.
После того, как вы выбрали место для камеры и приступили к установке, не забудьте заглушить автомобиль и безопасно отсоединить клеммы аккумулятора.
После того, как вы это сделаете, продолжите установку, отметив место, где шнур камеры касается автомобиля.
После маркировки убедитесь в отсутствии проводов, тросов, которые могут быть повреждены при сверлении отверстия снаружи автомобиля.
Вам также потребуется провести визуальный осмотр, чтобы определить размер отверстия и резиновую втулку.
После того, как вы определились с размером, просверлите отверстие по отметке снаружи, после чего не забудьте добавить резиновую втулку для защиты провода от грубых металлических краев.
Теперь все, что вам нужно сделать, это пропустить кабель камеры через отверстие и прикрепить его к оборудованию, которое было предоставлено вам поставщиком (чаще всего) или приобретено вами самостоятельно.

Второй шаг: Начинаем монтаж проводки
Первым делом нужно сделать кластерный провод к проводу камеры. Вы сразу заметите, что он разделяется на два, видео, провод питания и, в некоторых случаях, провод обратного сигнала.
(Примечание) Камере нужен сигнал, чтобы предупредить машину, движущуюся задним ходом, чтобы она могла отображать видеопоток. В некоторых случаях устройство будет иметь автоматическое определение сигнала, которое может обнаруживать входящий видеосигнал. Если это относится к вашей камере заднего вида, вы можете просто пропустить этот шаг.
Второе, что вам нужно сделать с проводкой, это найти ткацкий станок производителя и попытаться соединиться с ним и использовать тот же маршрут проводки. Это даст вам лучший вид на проводку и сделает ее намного проще.
Далее вам нужно будет определить источник питания для камеры заднего вида, и для этого вы можете использовать подсветку номерного знака или фонарь заднего хода. Вам также понадобится мультиметр для определения отрицательной и положительной проводки источника.
Затем вы должны соединить положительный провод камеры с положительным проводом источника и отрицательный провод камеры с отрицательным проводом источника. Проще всего это сделать с помощью коннектора или Posi-Tap.
Следующее, что нужно сделать, это позаботиться о проводах. Вам нужно будет соединить провода вместе, и для этого мы рекомендуем простое армейское соединение, поскольку оно не требует пайки.
Вам придется разрезать пластиковое покрытие провода, для этого можно использовать инструмент для зачистки проводов. Этим вы обнажаете медь, которая необходима для следующего шага.
Затем разделите медную секцию на две части и оберните ее вокруг светового провода, чтобы обеспечить надежное соединение.
Для защиты можно использовать термоусадочную пленку или ленту, просто обернув ее вокруг соединительной части.
(Примечание) Это один и тот же шаг для обоих проводов, отрицательного и положительного.
Третий шаг: Маршрут прокладки
Существует несколько наиболее часто используемых маршрутов прокладки, и это, в конечном счете, ваше решение. Вы можете проложить маршрут под полом или на его потолке. Это также зависит от типа вашего транспортного средства.
После того, как вы выберете правильный маршрут, удалите некоторые детали, такие как дверная резина, ковровое покрытие, которые мешают прохождению, чтобы провод мог незаметно пройти.
Затем просто проложите два провода по выбранному маршруту и держите их подальше от передней части автомобиля.
(Примечание) После этого не забудьте снова прикрепить все снятые детали.

Четвертый шаг: подключение дисплея
Первое, что вам нужно сделать, это выбрать правильное место для монитора. Вы можете разместить его на приборной панели (самое распространенное место), зеркале заднего вида или, может быть, сверху приборной панели.
Теперь пришло время подключить питание, видео и сигнальный провод.
В некоторых моделях кабель питания монитора можно подключить прямо к блоку предохранителей с помощью переходника. Вы можете использовать мультиметр, чтобы найти правильное место для подключения кабеля питания.
На других типах кабель питания можно подключить к стереосистеме.
В этом случае сначала вам нужно расчистить путь, чтобы вы могли добраться до стереосистемы, сняв некоторые детали отделки. Затем найдите кабели питания на стереосистеме и подключите положительный к положительному, а отрицательный к отрицательному.
Также подключите провод видео, и вам может понадобиться подключить провод сигнала к проводу триггера заднего хода.

Пятый шаг: Завершение установки
Пятый шаг зарезервирован для проверки предыдущей работы, которую мы сделали. Прежде всего, вы должны снова подключить аккумуляторы и завести машину, поставить ее на задний ход, чтобы проверить, работает ли камера, если она работает, вы хорошо поработали. Если это не так, вам придется вернуться и снова выполнить шаги и найти ошибку.
После завершения процесса, если есть лишний провод, вы можете убрать его с помощью липучки или изоленты.
Не забудьте установить на место все ранее снятые детали салона, обшивки или панелей.
Если вы внимательно следовали инструкциям, вы успешно установите камеру заднего вида. Теперь вы добавили в свой автомобиль новую функцию и повысили безопасность для себя и пассажиров при движении задним ходом.

Видеоруководство — установка камеры заднего вида

Часто задаваемые вопросы
Какой угол обзора используется чаще всего?
Большинство производителей устанавливают стандартный угол обзора 120 градусов. Это наиболее распространенный угол для большинства камер заднего вида, и доказано, что это угол, который может предоставить вам всю необходимую информацию при резервном копировании.

Правильно ли работают камеры в плохую погоду и в дождь?
В зависимости от производителя почти все камеры заднего вида водонепроницаемы.

Правильно ли работают камеры ночью?
Это также зависит от производителя и типа камеры, которую вы покупаете. Некоторые камеры оснащены ИК-подсветкой, которая обеспечивает отличное ночное видение.

Сколько времени займет установка камеры заднего вида?
Зависит от ваших знаний об автомобильных деталях. Если вы новичок, но имеете некоторое представление о проводке, то установка камеры заднего вида может занять несколько часов, может час-два. Если вы очень хорошо разбираетесь в этих типах рассрочки, это займет у вас намного меньше.

Какие инструменты мне понадобятся для установки резервной камеры заднего вида?
Вам определенно понадобятся инструменты. Большинство из них являются основными инструментами, которые есть в любом домашнем хозяйстве. Вам понадобится отвертка, изолента, кусачки, клещи для зачистки проводов, дрель и мультиметр. Если у вас нет некоторых из этих инструментов, вы всегда можете одолжить их у друга или соседа.

Куда поставить монитор с камеры заднего вида?
Расположение монитора с камеры заднего вида на ваше усмотрение. Вы можете разместить его там, где вам удобнее всего смотреть, например, на приборной панели, сверху приборной панели или, может быть, на зеркале заднего вида.
Заключение
Преимущества камеры заднего вида слишком хороши, чтобы бояться проводки и установки. Поэтому, если вы задаетесь вопросом, как подключить камеру заднего вида, просто следуйте нашим инструкциям, и даже будучи новичком в установке автомобильных запчастей, вы справитесь с этой задачей за несколько часов. Поэтому вместо того, чтобы платить пару сотен долларов профессионалу, просто позвоните другу, чтобы он помог вам и превратил проводку камеры заднего вида в увлекательное занятие.
Если вы ищете надежную камеру заднего вида, ознакомьтесь с этим руководством по покупке, которое мы составили.
Как правильно подключить камеру заднего вида. Video Manual
Как мы и обещали в предыдущей статье о типах подключения камеры заднего вида (через видеоинтерфейс/адаптер, специально разработанный кабель или напрямую), мы предлагаем вам несколько советов, а иногда даже требования к подключению питания камеры в машине. Также мы предоставляем короткую, но очень подробную видеоинструкцию. В статье будут рассмотрены следующие вопросы:
Правильное подключение камеры заднего вида
Особенности подключения камеры через видеоинтерфейс
Распространенные ошибки при подключении камеры заднего вида
Что делать, если установленная камера не работает или работает нестабильно?
Как подключить питание камеры заднего вида в автомобиле
Подключение питания камеры заднего вида важный и, как может показаться, гораздо более трудоемкий процесс. Неправильное питание может привести к повреждению самого устройства или проводки автомобиля, некорректной работе камеры или ухудшению качества картинки.
Прежде всего, «+» и «-» всех подключенных устройств должны быть взяты из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.
Затем ознакомьтесь с логикой работы установленного оборудования. В конце концов, камера должна соответствовать общей картине. Что это означает в практическом плане? Если по логике работы уже установленного оборудования вся электроника включается в момент подачи питания на головное устройство/монитор, то и камеру следует подключить соответствующим образом. Во многих автомобилях штатная камера заднего вида (даже если она не установлена) предназначена для включения одновременно с включением зажигания. Такой подход обеспечивает подогрев матрицы и отличное изображение, особенно в ночное время. Также в некоторых автомобилях он активирует видеовход для камеры заднего вида.
Если вы хотите подключить камеру заднего вида вышеописанным способом, вам необходимо узнать порог минимального напряжения камеры и использовать преобразователь питания. Это маленькая коробочка, которая преобразует 7-30 В на входе в необходимое напряжение на выходе. Вы должны выбрать его в соответствии с элементом питания камеры заднего вида. Например, мы предлагаем силовые преобразователи на 5, 6 и 7,5 В.
Если камера заднего вида (обратите внимание, не изображение с камеры, а сама камера заднего вида) срабатывает при переключении на заднюю передачу, то ее можно подключить к лампам фонарей заднего хода. Если есть «четкие» плюс и минус, не медлите и подключайте туда питание. Если есть пульсирующий сигнал (ШИМ-мерцание), вам нужен фильтр для выравнивания сигнала. Например, для этой цели можно использовать конденсатор.
Наш инженер, которого вы уже знаете, объяснил, как подключить питание камеры и других видеоустройств. Настоятельно рекомендуем просмотреть данное видеоруководство.

Особенности подключения камеры заднего вида через видеоинтерфейс
Активация камеры . При подключении камеры заднего вида по видеоинтерфейсу она активируется по шине CAN или с помощью +12 В от ламп фонарей заднего хода. Это зависит от автомобиля. Поэтому при подключении видеоинтерфейса необходимо войти в Заводское меню и настроить способ активации (CAN-шина или Задний провод).
Идентификация монитора . При подключении видеоинтерфейса следует правильно определить размер/разрешение/тип (в некоторых случаях)/производителя монитора (в некоторых случаях) и установить DIP-переключатели в соответствующее положение.
Идентификация OEM/вторичной камеры . При подключении видеоинтерфейса необходимо установить в правильное положение DIP-переключатель, отвечающий за идентификацию камеры, с которой должно выводиться изображение. т.е. если вы подключаете неоригинальную камеру заднего вида, видеоинтерфейс должен идентифицировать эту камеру и активировать отображение изображения при включении задней передачи. Если штатная камера заднего вида уже установлена, и вы используете видеоинтерфейс для подключения неоригинальной навигации или видеоисточников, установите DIP-переключатель в соответствующее положение. Руководство по видеоинтерфейсу поможет вам определить правильное положение.
Идентификация видеосистемы . Перед покупкой камеры заднего вида узнайте, какая видеосистема поддерживается вашим автомобилем (PAL или NTSC). Стандарты видеосигнала, поддерживаемые камерой и автомобилем, должны совпадать. Многие клиенты считают, что видеоинтерфейс каким-то образом преобразует сигнал в необходимую видеосистему. Однако это неправда. Видеоинтерфейс передает сигнал как есть. Если вы уже купили камеру с другой видеосистемой, используйте конвертер.
Распространенные ошибки при подключении камеры заднего вида
Питание берется из разных точек . Очень часто установщик берет «+» с фонарей заднего хода, а «-» с ходовой части. Мы просим вас и даже настаиваем на том, чтобы этого не делать. В этом случае появится разность потенциалов и напряжение на разных точках может отличаться и постоянно изменяться. Это явление влияет на работу подключенных электронных устройств и вызывает дестабилизацию работы и плохое или нестабильное качество отображаемого изображения. ВСЕГДА берите плюс и минус из одного и того же места!!! Например, можно взять с монитора или головного устройства.
Питание подключается к пульсирующему сигналу от ламп фонарей заднего хода. Во многих автомобилях, особенно в немецких, постоянно пульсируют сигнальные лампы фонарей заднего хода. Так машина проверяет, работают ли лампочки. Поэтому, если в вашем автомобиле есть такой тип сигнала, вам необходимо его выровнять и поставить фильтр, который, в свою очередь, должен быть отделен от системы светодиодом. Если поставить конденсатор на ровный сигнал, но не отделять его от штатной системы, то уже выровненный сигнал будет передаваться на лампочки фонарей заднего хода и бортовой компьютер (модуль, отвечающий за эту лампочку) получит неверные данные. (смотреть видео).
Подключение камеры на постоянной основе без преобразователя питания. В таком случае, скорее всего, ваша автомобильная камера будет повреждена. На самом деле это происходит очень часто.
Различные видеосистемы , поддерживаемые камерой и автомобильной мультимедийной системой.

Что делать, если установленная камера не работает или работает неправильно?
Прежде всего, никогда не устанавливайте камеру, не проверив ее работоспособность. Это сэкономит много времени вам и вашим клиентам. Мы тестируем продаваемые устройства, однако камера могла быть повреждена, скажем, при транспортировке или при других обстоятельствах. Поэтому сначала подключите камеру без ее установки. Затем, если все работает правильно, установите его.
Проверьте соединительный кабель. Входящий в комплект кабель обычно имеет длину от 3 до 5 метров. Поэтому при его прокладке кабель может перегибаться или ломаться. Бывает довольно часто.
Проверить правильность подключения питания
Плюс и минус взяты из одного и того же места?
Подключенная камера работает по тем же принципам, что и все установленные электронные устройства?
Используется ли силовой преобразователь?
Какой сигнал подается на камеру, постоянный или пульсирующий (подробнее читайте в первой части этой статьи)
Если неправильно работает переключение на изображение камеры заднего вида при переключении на заднюю передачу (т.е. иногда переключается, иногда нет) значит вы подключили камеру к пульсирующему сигналу ламп фонарей заднего хода. Вам нужно выровнять сигнал. И не забудьте отделить конденсатор от системы с помощью светодиода (см. информацию выше и видео).
Если камера заднего вида подключена через видеоинтерфейс и изображение не отображается или имеет низкое качество, проверьте настройки активации в заводском меню, а также правильное положение DIP-переключателей.
Если изображение искажено или черно-белое, или вообще изображение на экране не отображается, то видимо не совпадают видеосистемы, поддерживаемые камерой заднего вида и мультимедийной системой автомобиля. Приобретите камеру, которая поддерживает видеосистему вашего автомобиля, или используйте конвертер.
Теперь вы знаете все о том, как подключить камеру заднего вида в свой автомобиль. Соблюдайте эти правила и у вас получится очень полезный и надежный помощник. В случае, если ваша установленная камера работает некорректно или отображается плохое изображение, вы знаете, о чем спросить своего установщика.
Мы настоятельно рекомендуем вам устанавливать камеру только в надежных мастерских и у установщиков, которые являются экспертами в области электроники. В противном случае вы можете потерять свое время и деньги. Если вы не совсем уверены в своих установщиках, дайте им прочитать эту статью. Таким образом, шансы на успешную установку намного выше. ☺
Бодриенко Юлия
Все права защищены. Этот материал с веб-сайта gsmserver.com нельзя публиковать, переписывать или распространять полностью или частично без указания авторства и предоставления обратных ссылок.
Комплект быстрого подключения буксирного устройства заднего вида для систем заднего вида Аксессуары и детали безопасности заднего вида RVS-213-613
Размер отверстия кронштейна и размер отверстия кабеля для установки комплекта безопасности заднего вида быстрого подключения
Я проверил с помощью заднего вида и Комплект для быстрого соединения буксирного устройства для прицепа заднего вида, часть № RVS-213-613, требует отверстия для кронштейна размером 0,17 дюйма. Отверстие для кабеля, идущего от камеры, должно быть 0,8 дюйма, и оно просверливается в кузове автомобиля рядом с камерой. и кронштейн.
просмотреть полный ответ…
Рекомендуемая камера номерного знака грузовика и задняя камера прицепа для Ford F-350 2004 года и прицепа
В качестве вашей системы камер я рекомендую систему резервной камеры заднего вида с комплектом для быстрого подключения буксировки прицепа — 2 Камеры № РВС-776614-213. эта система поставляется с камерой номерного знака, соединительным шнуром и задней камерой для вашего прицепа. Вам просто нужно убедиться, что камера прицепа получает питание от цепи ходовых огней, чтобы у нее был постоянный обзор.
просмотреть полный ответ…
Удлинительные кабели для двухкамерной системы безопасности заднего вида RVS-770614-213
Если у вас есть двухкамерная система безопасности заднего вида # RVS-770614-213 и вам нужна дополнительная камера кабель из-за длины вашего прицепа для гребных снарядов, мой контакт в RVS сказал, что вы можете использовать комплект быстрого подключения # RVS-213-613. Этот комплект включает в себя несколько кабелей и кронштейнов.
просмотреть полный ответ…
Комплект быстрого подключения трейлера заднего вида для резервных систем или систем наблюдения
У нас есть два полных варианта проводки для вас. Комплект быстрого подключения прицепа безопасности заднего вида для систем резервных камер # RVS-213-613 и комплект быстрого подключения/отсоединения прицепа безопасности заднего вида — установка 3 камер # RVS-2133. Если у вас уже есть проводка и вам нужен только пигтейл, используйте # RVS-213 для пигтейла и разъемов.
просмотреть полный ответ…
Резервная камера для разъемов RCA на мониторе тягача, встроенном в приборную панель
У меня есть отличное решение для вас: резервная камера заднего вида # RVS-771, поскольку она поставляется с адаптером для подключения RCA. для установки непосредственно на ваш грузовик. Единственное, что вам понадобится, — это комплект для быстрого подключения буксировки прицепа # RVS-213-613, чтобы у вас была вилка как на прицепе, так и на тягаче, и вы должны выполнить ручное подключение перед буксировкой. В приложении несколько обзорных видео, которые вы можете посмотреть. Если вы хотите перейти на систему камер, в которой используется более одной камеры, просто позвольте мне…
просмотреть полный ответ…
Задняя камера прицепа, необходимая для Ford F-150 2018 года с OEM-пакетом буксировки и Pro Trailer Assist Monitor
У меня есть несколько вариантов для вас, но, к сожалению, нет камер наблюдения, которые вы могли бы установить на свой прицеп, совместимый с заводским монитором вашего Ford F-150 2018 года. Другой вариант включает замену зеркала заднего вида комплектом # RVS-770718 и добавлением комплекта быстрого соединения для буксировки прицепа # RVS-213-613 или использование совершенно другого монитора с комплектом # RVS-770613-213, который поставляется с быстроразъемным соединением. комплект подключения. Преимущество использования сменного зеркала…
просмотреть полный ответ…
Детали, необходимые для установки 2 проводных ПЗС-камер на салазках в кемпере и конном прицепе
Я рекомендую установить систему резервных камер заднего вида с комплектом для быстрого подключения буксировки прицепа # RVS-770613-213 . Это даст вам монитор с 1 быстрым подключением для камер в задней части вашего грузовика. Поскольку в комплект уже входит одна камера, вы можете получить еще три резервные камеры # RVS-770-HD и комплекты быстрого подключения для буксировки прицепа заднего вида # RVS-213-613, которые можно подключить к прицепу для перевозки лошадей и автокемперу. Быстроразъемные соединения позволят вам легко подключить. ..
просмотреть полный ответ…
Детали, необходимые для установки 2 проводных ПЗС-камер на прицепе с гусиной шеей отличная отправная точка. Комплект для быстрого отсоединения буксировки прицепа включает кабель камеры длиной 66 футов и кабель монитора длиной 26 футов. Отличительной чертой этой системы является доступный комплект быстрого подключения прицепа безопасности заднего вида для систем резервных камер, артикул # RVS-213-613. Это позволяет быстро подключать и отключать камеры, а также служит удлинителем для…
просмотреть полный ответ…
Установка камеры заднего вида системы K-Source Vision в задней части транспортного прицепа
Камера заднего вида системы K-Source Vision # KSVS-8 может быть установлена в задней части прицепа с задним обзором зеркальный монитор в кабине вашего тягача. Вам нужно будет создать способ соединить их вместе. Один из способов сделать это — использовать деталь № RVS-213-613. Вам нужно отрезать каждый конец кабелей, чтобы один конец был подключен к проводке вашего прицепа, а другой — к проводке вашего Ram. Другой вариант — использовать систему резервных камер заднего вида с функцией Trailer Tow Quick…
просмотреть полный ответ…
Можно ли установить резервную камеру системы K-Source Vision на заднюю часть туристического прицепа
Резервную камеру системы K-Source Vision # KSVS-8 можно установить на заднюю часть туристического прицепа. Вам также необходимо получить деталь № RVS-213-613. Это будет связь между вашим автомобилем и прицепом. Поскольку он не предназначен для работы с K-Source, вместо того, чтобы подключать каждый конец, вы отрежете соединения и подключите один конец к вашему автомобилю, а другой к проводке вашего прицепа.
просмотреть полный ответ…
Быстроразъемное соединение для системы резервных камер заднего вида
Система резервных камер заднего вида № RVS-778718N имеет два входных порта, AV1 и AV2. Любой вход, подключенный к порту AV1, будет постоянно показывать этот канал на мониторе заднего вида. Любой вход, подключенный к порту AV2, будет показывать подачу только тогда, когда автомобиль движется задним ходом. Таким образом, вы можете подключить две камеры к этой системе, но одновременно будет отображаться только одна. Для дополнительной камеры вам понадобится деталь № RVS-778. Так как вы будете устанавливать камеру на…
просмотреть полный ответ…
Как подключить/отключить систему резервных камер заднего вида от туристического прицепа
Если вы хотите установить систему резервных камер заднего вида # RVS-770613-NM на туристический прицеп, тогда Вам также понадобится набор для быстрого соединения/разъединения # RVS-213-613. Однако, если в будущем вы захотите добавить дополнительные камеры в свой прицеп, я рекомендую вместо этого использовать комплект # RVS-2133, который передает 3 сигнала, а не 1,9.0036 просмотреть полный ответ…
Рекомендуемая камера для установки на прицепе для обзора сзади по шоссе
У меня есть идеальное решение для вашей ситуации с буксировкой! Я рекомендую использовать универсальную резервную камеру безопасности заднего вида # RVS-770619N. Он поставляется с 7-дюймовым монитором, который заменяет ваше текущее зеркало заднего вида. Монитор также можно использовать в качестве обычного повседневного зеркала благодаря материалу экрана. Это идет с одной камерой и 66-футовым кабелем. Просто подключите питание к цепи, которая либо включается при запуске вашего Ford Focus, либо подключается к ходовым огням…
просмотреть полный ответ…
Детали, необходимые для использования резервной камеры заднего вида, деталь RVS-770
Чтобы использовать резервную камеру заднего вида, деталь № RVS-770, вам необходимо приобрести следующее: Резервный монитор безопасности заднего вида, деталь № RVS-6137N Блок мультиплексора безопасности заднего вида, деталь № RVS-501N Комплект быстрого соединения для буксировки прицепа, вид сзади, номер детали RVS-213-613 К сожалению, использовать указанную выше камеру с заводским монитором в вашем Ram 2500 2018 года было бы невозможно. Я также не знаю другой системы камер, которая будет установлена на прицепе и позволит вам использовать заводской. ..
просмотреть полный ответ…
С чем совместим страховочный шнур заднего вида?
Шнур адаптера безопасности заднего вида # RVS-RCA5-AM не работает в сочетании с комплектом для быстрого подключения прицепа # RVS-213-613, на который вы ссылались. Вместо этого он подключает камеру безопасности заднего вида напрямую к любому монитору с входом RCA. Для его питания вам также понадобится кабель питания с гнездом безопасности заднего вида. Артикул № RVS-RCA-P. Я добавил ссылку на видеообзор этого шнура адаптера, чтобы вы могли его посмотреть.
просмотреть полный ответ…
Подключение камеры наблюдения к бортовому цифровому навигационному дисплею Ford
Система камеры наблюдения Furrion RV # FOS43TASF не позволит вам использовать бортовой навигационный дисплей Ford. Монитор Furrion имеет приемник передачи, который соединяется с камерой, и у монитора нет выхода, поэтому система потребует использования монитора. Чтобы обеспечить подключение к приборному монитору, может потребоваться жесткое подключение такой системы, как резервная камера заднего вида с обогревом, ночное видение, разъемы RCA # RVS-812N и мультиплексор безопасности заднего вида. ..
просмотреть полный ответ…
Добавление системы камеры заднего вида к прицепу Flagstaff Micro Lite с проводкой Furrion Стоп-сигнал с камерой для Chevy Express 2003-2019 # RVS-913, поэтому стоп-сигнал не очень хорошо крепится на прицепе Flagstaff Micro Lite. Вместо этого вам понадобится камера, подобная детали № RVS-917. Поскольку Rear View Safety и Furrion — разные производители, их проводка отличается. Возможно, вы сможете соединить проводку, но я рекомендую использовать деталь № RVS-9.17619P, включая проводку…
просмотреть полный ответ…
Рекомендуемая система камер для 5-го колеса Rockwood 2021 года и заводского приборного монитора 2019 года У нас есть система, которая позволяет переключателю позволить вам выбрать подачу камеры на этот монитор.Я рекомендую использовать комплект быстрого подключения буксировки прицепа заднего вида для систем резервных камер # RVS-213-613, а затем шнур адаптера безопасности заднего вида — 5 Соедините вилку с вилкой RCA # RVS-RCA5-AM. Это позволит вам щелкнуть переключатель для переключения между заводской резервной камерой на грузовике и камерой на…
просмотреть полный ответ…
Установка системы камер прицепа Forest River с подключением Ford Dash Monitor
На самом деле существует только один жгут проводов, совместимый с монитором вашего грузовика Ford F-250 2019 года, и он предназначен для грузовой камеры кузова грузовика, которая устанавливается за 3-м стоп-сигналом. Если вы используете этот жгут, вы можете установить беспроводной жгут для подключения к вашему прицепу, потому что здесь нет опции беспроводного приемника. Если у вас 8-дюймовый заводской монитор, используйте грузовую камеру грузового автомобиля для 8-дюймового заводского монитора — комплект переключателей № 3460001. Если у вас 4,2-дюймовый монитор, используйте № 3460002. Тогда…
посмотреть полный ответ…
Камеры заднего вида напрямую от производителя
Камеры заднего вида напрямую от производителя | Технология ЛУИС
Магазин не будет работать корректно в случае, если куки отключены.
Вероятно, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
Переключить навигацию
Поиск
Поиск
ЗАДНИЙ КАМЕРЫ ОБЗОРА ОБЕСПЕЧИВАЮТ БЕЗОПАСНОСТЬ И КОМФОРТ ДЛЯ ВСЕГО АВТОМОБИЛЯ ТИПЫ
Камеры заднего вида жизненно важны, особенно для больших транспортных средств, таких как сельскохозяйственная и строительная техника, грузовые автомобили или дома на колесах. Эти практичные камеры обеспечивают высокую степень безопасности для других участников дорожного движения, а также для вашего собственного автомобиля, а также повышают комфорт водителя. Специальные конструкции, такие как системы кругового обзора, камеры стоп-сигналов или камеры с двойным глазком, также могут предложить ценные дополнительные функции. Все эти важные системы безопасности просты в установке. Системы заднего обзора LUIS можно индивидуально адаптировать к требованиям различных автомобилей и легко интегрировать с уже установленными системами.
Показывать
12 24 36 Все
на страницу
Сортировать по Должность наименование товара Установить нисходящее направление
Показывать
12 24 36 Все
на страницу
Сортировать по Должность наименование товара Установить нисходящее направление
ПРЕДВИДЕНИЕ В ДАЛЬНИЙ УГОЛ
Универсальные камеры заднего вида LUIS охватывают все «проблемные зоны» и слепые зоны, влияющие на видимость при вождении. Они совместимы практически со всеми моделями легковых автомобилей, а также отвечают строгим, часто значительно различающимся требованиям в сегменте грузовых автомобилей. Наши камеры заднего вида были разработаны специально для использования в этих особых условиях эксплуатации. Водители выигрывают прежде всего от одного: кругового обзора, который в противном случае был бы невозможен. Камеры заднего вида LUIS могут снизить риск травм и помочь спасти жизни!
Многие из наших камер заднего вида оснащены шторками, обеспечивающими эффективную защиту от неблагоприятных погодных условий, таких как дождь, снег и гололед. Эти автоматические жалюзи открываются только при активации камеры. Пока камера не используется, затвор остается плотно закрытым, обеспечивая защиту от внешних воздействий. Еще одно преимущество: при экстремально низких температурах камеры могут замерзнуть и перестать работать, но не наши системы. Наши системы имеют встроенный обогрев, предотвращающий обледенение камер и обеспечивающий надежную работу даже при отрицательных температурах.
КАМЕРЫ ЗАДНЕГО ВИДА ПРАКТИЧЕСКИ ДЛЯ ЛЮБОГО АВТОМОБИЛЯ
Наши камеры заднего вида совместимы со многими типами автомобилей. Mercedes-Benz GLK-класса и S-класса, ŠKODA, Porsche, BMW или VW, и это лишь некоторые из них — почти каждая модель может быть оснащена камерой заднего вида. У вас есть выбор между проводным решением и беспроводной камерой заднего вида. Наши камеры заднего вида могут быть установлены на новый автомобиль во время производства или установлены на ваш автомобиль позже с минимальными усилиями.
В качестве партнера и специалиста по камерам заднего вида LUIS предлагает решения для поддержки производителей транспортных средств и кузовов. Стандартный продукт LUIS может оказаться оптимальным решением. В качестве альтернативы LUIS может разрабатывать продукты на заказ, в том числе небольшими партиями, начиная с 200 единиц.
Наши продукты доступны по очень конкурентоспособным ценам, что является важным фактором для многих компаний и пользователей. Камеры заднего вида LUIS помогают предотвратить материальный ущерб — например, при маневрировании автомобиля — и снизить страховые взносы. Пожалуйста, свяжитесь с нами, чтобы узнать больше. Мы будем рады порекомендовать вам нашего страхового партнера в Gothaer. Кроме того, системы LUIS спонсируются рядом профессиональных ассоциаций и ассоциаций страхования ответственности работодателей. Это эффективно приводит к экономии средств даже при первоначальной покупке системы.
КАМЕРА СТОП-СИГНАЛОВ И КАМЕРА НОМЕРНОГО ЗНАКА
Камера стоп-сигналов предлагает множество преимуществ. Он встроен непосредственно в стоп-сигнал автомобиля, что делает его почти невидимым снаружи. Кроме того, он предлагает обзор областей, которые в противном случае не видны водителям, таких как бамперы и подножки.
Камера номерного знака также обеспечивает практически незаметную интеграцию. Камера заднего вида встроена в держатель номерного знака, который можно просто установить вместо штатного.
No related posts.
