Подключение электрики на фаркопе, через штатную проводку — Community «Chevrolet Niva» on DRIVE2

Проблема решена. Тему не буду удалять, может кому — нибудь пригодится. Вообщем распиновка контактов на жгуте электрики фаркопа (кат № 00001-7504552-00-0) такая, смотрите рисунок.
Позаимствовал у 1AlexD, думаю он не будет против

Дополнение по подключению электрики фаркопа от Technomania

В машине цвета такие:

Водительской стороны фонарь
Черный —
Красный стопы+
Зеленый задний ход+
Оранж/черн задние противотуманки+
Желтый габариты+
Сине-черный левый поворот+

Пассажирской стороны фонарь
Синий это правый поворот+

Шнур правого поворотника тянется через штатные резинки к фонарям, снимем резинку, продеваем разъем, подматываем провод, вставляем разъем в фару, подматываем в районе резинки изолентой к штатной проводке, и возвращаем резинку на место, под пластиковой накладкой поперек багажника изолентой синий провод крепишь и все…

В розетке фаркопа номера подписаны, но…
1) лев пов
2) задние птф
3) масса
4) прав пов

5) задний ход
6) стопы
7) габариты

Рекомендую начинать цеплять с габаритного пина ( по центру розетки)

Весь жгут внаружу вытягиваю иным способом, нежели на картинке.
а) С водительской стороны внутри крыла, у фонаря снимаем хлопушку воздуховод, покачивая вверх тянем…
б) Брызгаем вдшкой все…
в) Смотав все провода на конце изолентой, протягиваем кабель через резинку тонкую круглую, где черный и желтый провода проходят
г) Перехватываем его снизу под резинкой, вытягиваем весь обратно в салон
д) Привязываем к проволке-протяжке сантиметров 60 и пихаем вниз обратно, поближе к себе, сидящему в багажнике, жгут проходит в районе вентиляции в бампере, но ближе к водителю ( попасть нужно, вопрос сноровки и везения)
е) Откручиваем брызговик на торксах и ловим нашу проволку с жгутом внизу.
ж) Вытягиваем его, проверяем чтобы хватило длины — порой кабель закручивается и нужно его распутать.

Залазим под авто, видим что бампер имеет П образный профиль, в торце как раз "окошко" с перегородкой, туда продеваем наш жгут, и через окошки ведем в сторону розетки.

Кабель крепим стяжками нейлоновыми после подключения розетки (дабы с длиной кабеля нормально уложить)

После подключения к розетке проводов, рекомендую обработать густо литолом, во избежания коррозии, а то моментом обгрызет все…
Снаружи тоже самое.
Хотя я использую для этих целей нанопротек жидкая суперизоляция в аэрозольке мелкой — уже пару лет как все нормально, мелькают эти машины, все работает.
Саму резинку насухо обматываю хорошей изолентой, дабы изолировать от набегающего потока воды.
Резинка на розетке как правило имеет отверстие для слива воды, им располагайте вниз заблаговременно.

Предохранитель в салоне на тормоз поменяйте с 10 на 15 ампер по-моему, а то из-за увеличенной нагрузки на цепь стоп-сигнала штатный предохранитель сгорает и вы получаете глюки в виде
а) не работает салонный свет
б) стрелки приборки при выключении зажигания зависают где и были
в) не работают стрелки
г) лампочкой чек машина просит проверить цепь педали тормоза

У большинства прицепов именно такая распиновка проводов, есть еще пара вариантов, но они у нас практически не встречаются.

Ребят приветствую Такой вопрос, куплен фаркоп босал,

и штатная проводка с разъемами, т.е. без врезки ( кат № 00001-7504552-00-0).

Такой же, как я купил 00001-7504552-00-0

Цвет и количество проводов на проводке отличаются от схемы фаркопа. На проводке 7 проводов, соответственно на розетке семь "пинов" под них, но на схеме к фаркопу, задействовано только пять пинов, и цвета соответственно отличаются. Может, кто подключал через этот жгут, а то не охота прозванивать. Подскажите. За ранее благодарен!

www.drive2.com

Схема подключения прицепа — распиновка розетки фаркопа

Часто, когда вы собираетесь на дачу или на длительный отдых на природе всей семьей, места в багажнике для всех вещей может не хватить. Да и для перевозки тяжелых и крупногабаритных грузов легковая машина не слишком подходит. Тогда единственным вариантом остается применение прицепного устройства, в которое можно загрузить то, что не влезает в багажник. Да и подвеске автомашины будет намного легче.

Ну а для прицепа, естественно, нужен фаркоп. Установка подобного устройства — дело не простое, но вполне осуществимое. Главное — это не забывать о правилах дорожного движения, согласно которым прицеп, так же, как и автомобиль, должен быть оборудован габаритными огнями, стоп-сигналами и сигналами поворота. Вот тут и встает вопрос — как это все подключить.

Многие считают, что подключение разъема прицепа — простейшее дело, с которым справится даже ребенок. Возможно, это и так, но только при условии, что розетка на фаркопе, равно как и вилка прицепа, уже подготовлены. А вот если этого еще не сделано, тогда придется поработать, причем не столько руками, сколько головой. Конечно, в этом очень может помочь схема подключения розетки фаркопа, но ей одной в этом деле не обойтись.

Попробуем разобраться, насколько сложна электрическая схема подключения прицепного устройства, а также понять, какой провод, к какому гнезду подключается.

Схема распиновки штекера на прицеп

Методы и возможности подключения

Обычное число контактов в розетках фаркопа для подключения прицепа — это 7, конечно, если брать именно стандарты нашей страны. А вот на «европейцах» и «американцах» количество контактов может быть равным 13. Но суть подключения от этого не меняется, так как добавочные пять контактов идут на питание вспомогательного оборудования вроде противотуманных фар и так далее.

Для подключения прицепа можно воспользоваться двумя методами — стандартным и универсальным.

Первый вариант самый простой — при наличии розетки на фаркопе и вилки на прицепе нет никаких сложностей при подсоединении, после чего все осветительные приборы прицепа будут действовать так, как и положено. А вот при ее отсутствии необходимо понять, как подключить розетку фаркопа. Для этого и потребуется схема распиновки.

Итак, рассмотрим два способа действий по подключению световых приборов прицепа к штатной бортовой сети при отсутствии розетки на фаркопе.

Способ № 1

Если в автомашине не предусмотрен электронный или компьютерный блок управления, есть возможность подключиться к задним фонарям. Конечно, это дополнительные провода, но от подобного никуда не деться.

Подключение розетки фаркопа производится в основном только к одному из фонарей. От второго будет запитан только один сигнал поворота.

Определив при помощи тестера или контрольной лампы какой провод за какой из огней отвечает, нужно подключить к ним разъем фаркопа при помощи обжимки специальных разъемов или же посредством обычной пайки.

Разница в распиновке розетки фаркопа и вилки прицепа

Получается, что в жгут проводки на фаркоп с одного из фонарей будет входить электропроводка для питания стоп-сигналов, габаритных огней и сигнал поворота. От второго пойдет лишь один провод, подключаться который будет на сигнал поворота.

Важно, что провод массы тянуть не нужно, ведь фаркоп прочно закреплен на раме автомобиля, а потому сам по себе несет массу.

Также стоит подумать о приобретении предохранителей с номиналом на 20–25% больше, чем установленные на осветительные приборы. Делается это по той причине, что нагрузка на них, при подключении прицепа, увеличится.

Далее, естественно, необходимо правильно подключить провода, чтобы розетка фаркопа работала соответственно бортовой сети освещения, но об этом чуть позже, а сейчас нужно рассмотреть второй способ подключения к бортовой сети автомобиля.

Способ № 2

Этот способ придется использовать, если в авто установлен современный электронный блок управления, а потому подобное присоединение более сложно. Дело в том, что при его наличии при включении дополнительной нагрузки на задние фонари по первому способу, компьютер автомобиля «понимает», что на них расходуется большее количество энергии, чем положено. Тогда на панель приборов будет постоянно передаваться сигнал об ошибке бортовой системы.

Для того, чтобы этого избежать, требуется установка дополнительного «блока согласования», который подключается между основным блоком управления и жгутом проводки. Это устройство берет управление световыми приборами на себя, чем и избавляет от оповещений об ошибке. В остальном, подобный способ ничем не отличается от первого.

Подобным образом можно подключить любой прицеп, пусть это даже будет прицепное устройство от камаза.

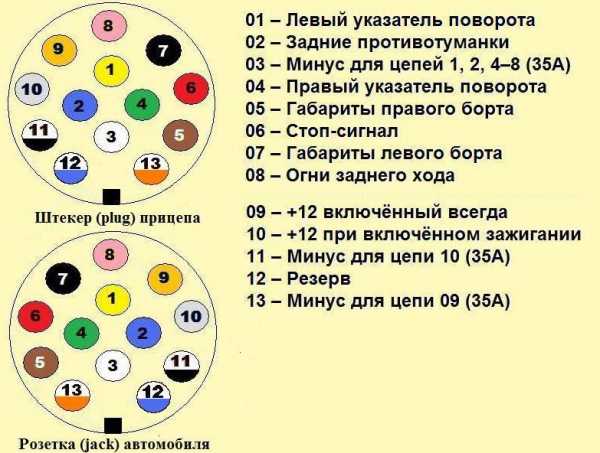

Распиновка розетки и штекера на 13 контактов (евро)

Распиновка разъема

Для правильной распиновки разъема фаркопа необходимо присутствие перед глазами электросхемы, чтобы не перепутать провода при подключении к разъемам. В противном случае осветительные приборы прицепа не будут работать согласованно с бортовыми, что приведет в лучшем случае к штрафу, а в худшем — к аварии. Обычно схема подключения розетки прицепа легкового автомобиля идет в комплекте документации к прицепу.

Конечно, всю подобную работу лучше поручить специалисту, но все же при аккуратном подходе и соблюдении представленной здесь схемы электрика для прицепа — это не столь уж и трудная работа и распайка ее вполне выполнима своими руками. Понять, как правильно подсоединить к автомобилю освещение прицепного устройства, способен каждый.

Нужно помнить, что каждый из контактов имеет свое четкое назначение, равно как и сечение провода при монтаже розетки для прицепа не может быть тоньше положенного, это чревато прогоранием проводки и отказом осветительных приборов прицепа либо, при коротком замыкании, сгоранием предохранителя с отказом всей бортовой осветительной системы автомобиля.

Рекомендации

Нужно понимать, что прицеп — это не только дополнительное место при перевозке багажа, но и дополнительные трудности в эксплуатации автомашины. А потому стоит соблюдать некоторые правила пользования:

  • Электрическое и световое оборудование нужно проверять перед каждым выездом, хотя бы по внешнему виду. Потертые провода, как и негорящие лампочки, можно заметить визуально;
  • В начале каждого сезона нужно проверять разъем на прицеп и состояние каждого контактного соединения на предмет окисления. Также неплохо будет произвести дополнительную их защиту при помощи специальных смазок или спреев;
  • Провода не должны болтаться — это может привести к их перетиранию в местах соприкосновения с поверхностями. Существуют специальные хомуты из пластика, для устранения подобных «неприятностей»;
  • Если появится такая возможность, то лучше поменять все лампы накаливания в осветительной системе прицепа на светодиоды. Это снизит нагрузку на генератор и подлит жизнь аккумулятора и проводки.
Похожие статьи:

domelectrik.ru

Сообщества › Chevrolet Niva › Блог › Подключение электрики на фаркопе, через штатную проводку

Проблема решена. Тему не буду удалять, может кому — нибудь пригодится. Вообщем распиновка контактов на жгуте электрики фаркопа (кат № 00001-7504552-00-0) такая, смотрите рисунок.
Позаимствовал у 1AlexD, думаю он не будет против

Дополнение по подключению электрики фаркопа от Technomania

В машине цвета такие:

Водительской стороны фонарь
Черный —
Красный стопы+
Зеленый задний ход+
Оранж/черн задние противотуманки+
Желтый габариты+
Сине-черный левый поворот+

Пассажирской стороны фонарь
Синий это правый поворот+

Шнур правого поворотника тянется через штатные резинки к фонарям, снимем резинку, продеваем разъем, подматываем провод, вставляем разъем в фару, подматываем в районе резинки изолентой к штатной проводке, и возвращаем резинку на место, под пластиковой накладкой поперек багажника изолентой синий провод крепишь и все…

В розетке фаркопа номера подписаны, но…
1) лев пов
2) задние птф
3) масса
4) прав пов
5) задний ход
6) стопы
7) габариты

Рекомендую начинать цеплять с габаритного пина ( по центру розетки)

Весь жгут внаружу вытягиваю иным способом, нежели на картинке.
а) С водительской стороны внутри крыла, у фонаря снимаем хлопушку воздуховод, покачивая вверх тянем…
б) Брызгаем вдшкой все…
в) Смотав все провода на конце изолентой, протягиваем кабель через резинку тонкую круглую, где черный и желтый провода проходят
г) Перехватываем его снизу под резинкой, вытягиваем весь обратно в салон
д) Привязываем к проволке-протяжке сантиметров 60 и пихаем вниз обратно, поближе к себе, сидящему в багажнике, жгут проходит в районе вентиляции в бампере, но ближе к водителю ( попасть нужно, вопрос сноровки и везения)
е) Откручиваем брызговик на торксах и ловим нашу проволку с жгутом внизу.
ж) Вытягиваем его, проверяем чтобы хватило длины — порой кабель закручивается и нужно его распутать.

Залазим под авто, видим что бампер имеет П образный профиль, в торце как раз "окошко" с перегородкой, туда продеваем наш жгут, и через окошки ведем в сторону розетки.

Кабель крепим стяжками нейлоновыми после подключения розетки (дабы с длиной кабеля нормально уложить)

После подключения к розетке проводов, рекомендую обработать густо литолом, во избежания коррозии, а то моментом обгрызет все…
Снаружи тоже самое.
Хотя я использую для этих целей нанопротек жидкая суперизоляция в аэрозольке мелкой — уже пару лет как все нормально, мелькают эти машины, все работает.
Саму резинку насухо обматываю хорошей изолентой, дабы изолировать от набегающего потока воды.
Резинка на розетке как правило имеет отверстие для слива воды, им располагайте вниз заблаговременно.

Предохранитель в салоне на тормоз поменяйте с 10 на 15 ампер по-моему, а то из-за увеличенной нагрузки на цепь стоп-сигнала штатный предохранитель сгорает и вы получаете глюки в виде
а) не работает салонный свет
б) стрелки приборки при выключении зажигания зависают где и были
в) не работают стрелки
г) лампочкой чек машина просит проверить цепь педали тормоза

У большинства прицепов именно такая распиновка проводов, есть еще пара вариантов, но они у нас практически не встречаются.

Ребят приветствую Такой вопрос, куплен фаркоп босал,

и штатная проводка с разъемами, т.е. без врезки ( кат № 00001-7504552-00-0).

Такой же, как я купил 00001-7504552-00-0

Цвет и количество проводов на проводке отличаются от схемы фаркопа. На проводке 7 проводов, соответственно на розетке семь "пинов" под них, но на схеме к фаркопу, задействовано только пять пинов, и цвета соответственно отличаются. Может, кто подключал через этот жгут, а то не охота прозванивать. Подскажите. За ранее благодарен!

www.drive2.ru

Распиновка и подключение розетки фаркопа — автонастрой

Наши легковые машины не созданы для транспортировки груза. Возможностей багажника хватит для перевозки домашнего скарба или багажа, но для серьезных тяжестей или больших габаритов нужны другие варианты. Чтобы не убивать перегрузкой автомобиль, лучше и практичнее использовать прицеп. Выгоднее даже не покупать прицеп, а взять в аренду или попросить у друзей. Нехитрая конструкция прицепа позволяет изготовить его самостоятельно или заказать в специализированной конторы. Установить фаркоп на автомобиль и выполнить подключение розетки фаркопа можно своими руками. Если на вдумчивую и аккуратную работу времени нет, поручите вопрос подключения и распиновки контактов специалисту – так будет безопаснее.

Чем проще автомобиль, тем легче с ним работать. Объем зависит от того, насколько сложную схему подключения розетки фаркопа вы выберете. Возможно, необходимо будет провести небольшие контрольные испытания розетки подключив ее к проводке автомобиля.

Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:

  • корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом. Обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах;
  • качественный одножильный провод, используемый в электропроводке автомобиля, сечение провода не меньше 1,5 мм2;
  • соединительные колодки, лучше использовать модель с гнездами для предохранителей.
  • полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов – 2-3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки.
  • автомобильный силикон-прокладка, цвет и производителя выбирайте на свой вкус.

Совет!Перед сборкой розетки и подключением проводки рекомендуют проверить герметичность собранного корпуса розетки с установленными заглушками и крышкой путем обливания водой. Места возможного протекания влаги помечают и заделывают силиконом после окончательной сборки и монтажа.

СОБИРАЕМ РОЗЕТКУ ФАРКОПА, ПОДКЛЮЧАЕМ ПРОВОДКУ НА РАЗЪЕМАХ

На сегодняшний день наиболее употребляемый и используемый вариант для подключения электропроводки фаркопа – подключение 7-ми контактной розетки фаркопа.

Кроме нее автопроизводители выпускают 12-ти и 13-ти контактные варианты, применяемые в конструкциях более сложных и оборудованных прицепов, оснащенных электрическими приводами тормозов и датчиками блокировок колес.

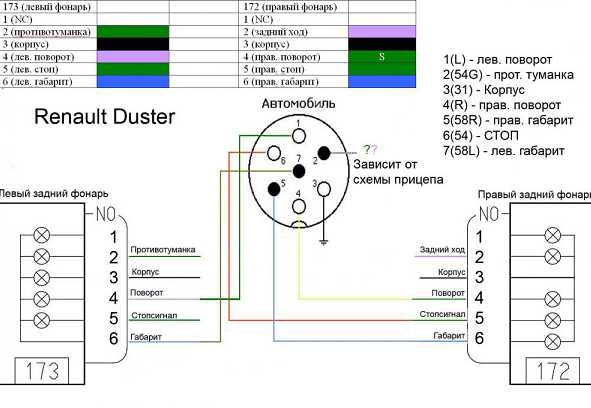

СХЕМА ПОДКЛЮЧЕНИЯ К ПРОВОДКЕ АВТОМОБИЛЯ

Прежде, чем сверлить отверстия в полу или перегородках автомобиля, вам будет необходима цветная схема электропроводки и схема розетки фаркопа, по которой можно достоверно определять назначение и место подключения отдельных проводов. Вторым вопросом является проверка системы управления электрооборудованием. Если на вашем автомобиле световые приборы и сигнальные фонари работают без применения микропроцессора, можно смело отправляться на автомобильный рынок с указанным списком материалов.

Совет!Если нет возможности купить готовый набор проводов для подключения розетки, его можно изготовить своими руками. Часто для формирования жгута используют обычный провод ПВС 2*1,5 или 3*1,5, в зависимости от выбранной схемы подключения.

Теоретически для распиновки разъема фаркопа и формирования жгута подключения необходимо по одному одножильному проводу для подключения лампы стоп-сигнала, заднего указателя поворота, габаритных и противотуманных огней, подсветки номера транспортного средства. Дополнительно используем два провода для подключения в розетке массы и фонаря заднего хода, если таковой имеется. По пять одножильных на левый и правый фонарь и провод массы. Всего должно быть задействовано 11 жил проводов.

Можно упростить схему, если вспомнить, что на левом и правом фонарях сигнальные лампы габаритов, противотуманных огней, стоповых ламп и фонарей заднего хода управляются синхронно. Соответствующие разъемы на розетке технически возможно подключить одной, а не двумя жилами. Большинство автолюбителей так и поступают. Количество выделенных проводников уменьшается с 11 до 7, что соответствует числу разъемов на розетке фаркопа.

Важно!Оригинальная заводская проводка предусматривает подключение каждой лампы в задних фонарях отдельным проводом, заведенным в монтажный блок, находящийся в салоне автомобиля.

Причины для использования подобной схемы производителем очевидны:

Преимущества использования меньшего количества проводов очевидны: проще монтаж жгутов и распиновка контактов. Независимо от способа подключения на розетке, для работы любой из спаренных систем габаритных огней или стоп-сигналов отведено по одному контакту на 7-ми штекерной розетке.

Недостатки такой схемы видны невооруженным глазом – приходится использовать для питания трех ламп штатный провод, рассчитанный под нагрузку одной лампы. Трехкратная перегрузка по току значительно увеличивает риск перегрева и оплавления изоляции.

Хорошим вариантом является соединение проводов через коммутационную колодку, закрепив ее на самодельном кронштейне вблизи левого фонаря. До начала монтажа сверлим отверстия в полу багажника и одиночным проводом промеряем реальную длину жгута провода от соединительной колодки до розетки с 15% запасом. Далее выполняем следующие действия:

  • отрезаем пять проводов измеренной длины, маркируем их в соответствии с выбранными точками подключения;
  • вырезаем отдельно провод для подключения к контактам указателя поворота правого фонаря и провод подсветки номерного знака. Их длина отлична от предыдущих пяти, поэтому измерять и подключать к проводке автомобиля придется отдельно. Маркируем цветным фломастером;
  • зачищаем концы от изоляции на 10-12 мм, лудим их оловом;
  • в соответствии со схемой подключения закрепляем концы проводов в контактных гнездах розетки, устанавливаем резиновое кольцо, сворачиваем провода в жгут и протягиваем в гофрированный шланг;
  • после закрепления розетки на фаркопе автомобиля, согласно схеме, укладываем шланг со жгутом по размеченному ранее маршруту. Концы проводов жгута закрепляем на коммутационной колодке;
  • выполняем распайку розетки фаркопа как указано на схеме. Как вариант, можно обойтись без применения дополнительного монтажа, концы проводов припаять на подходящих участках проводки автомобиля, предварительно освободив их от изоляции с помощью нагретого паяльника. В местах соединения проводов наносим изоляцию и герметик.

Подключение проводами к разъемам обоих фонарей – действуем почти по науке. Потребляемый фонарями прицепа ток, распределяется на левую и правую ветки проводки фонарей автомобиля. Подключение по этой схеме становится более безопасным, перегрузка на провода спаренных фонарей снижается с утроенной до удвоенной. Позитив налицо.

Схема аналогична предыдущей, отличие заключается в необходимости подсоединять к контактам вдвое большее число проводов. Количество использованного одножильного провода и монтажных обжимных гильз или контактных фишек увеличится на 30 %.

Подключение проводки розетки фаркопа к автомобилю в соответствии с требованиями безопасности эксплуатации автомобиля

Схему можно назвать универсальной и рекомендовать к широкому применению. Для подключения розетки используется отдельный жгут проводов управления лампами задних фонарей, противотуманных огней и подсветки номера, подключаемый непосредственно на монтажном блоке. Точка подключения каждой жилы электропроводки прицепа находится до входной клеммы предохранителя и, соответственно, дополнительной нагрузки для него не создает. Для предупреждения замыканий дополнительный жгут необходимо обеспечить своей монтажной колодкой предохранителей, расположив ее в багажнике машины. Сложность такого подключения связана с необходимостью прокладывания в салоне автомобиля жгута проводов для подключения розетки фаркопа и затратами на приобретение дополнительного количества провода.

Если в конструкции автомобиля реализован контроль за состоянием электропроводки и светотехники с использованием микропроцессорной техники, подключать дополнительную проводку для работы с прицепом следует с применением специальных микрокоммутаторов. Учитывая сложность работ с подобными устройствами и выполнения монтажа, устанавливать дополнительную проводку для подключения прицепа лучше с помощью опытного специалиста – электрика.

РОЗЕТКА НА 13 КОНТАКТОВ – ЗАЧЕМ НУЖЕН ПЕРЕХОДНИК

Все больше различной прицепной техники иностранного производства становится доступной отечественному покупателю. Многие из предложенных на рынке и в автосалонах вариантов имеют достаточно серьезное электрическое оборудование, требующее дополнительного питания. Нередко такая техника оборудована не семи контактной, а 12-ти или13-ти контактной розеткой. В таком случае подключить ее к семипиновому разъему можно с помощью определенной модели переходника.

www.autonastroy.ru

распиновка и электрика фаркопа, как подключить своими руками и блок согласования

Монтаж фаркопа и прицепа — процесс простой, однако сложность вызывает схема подсоединения оборудования к бортовой сети. Если в ходе выполнения задачи будут допущены ошибки, это может отразиться на безопасности передвижения. Ниже разберем, что представляет схема подключения розетки прицепа легкового автомобиля и какие шаги потребуется выполнить для осуществления этой задачи.

Содержание

Открытьполное содержание

[ Скрыть]

Схема прямого подключения

В зависимости от типа устройства и вилки схема распиновки может быть разной. Принципиальное различие кроется в цветах выходов, а также числе пинов.

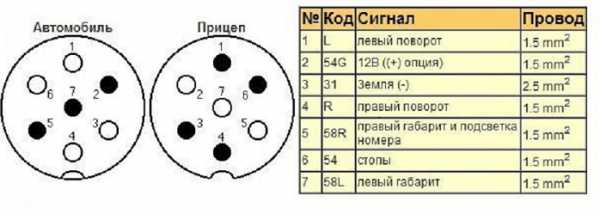

7 пиновая схема типа Евро и РФ

В схемах 7 пиновой распайки назначение контактов следующее:

  • 1 — левая поворотная лампа;
  • 2 — фонарь реверсивного хода, включается при переключении задней скорости;
  • 3 — массовый пин или земля;
  • 4 — правая поворотная фара;
  • 5 — пин для подсветки номера и правой габаритной фары;
  • 6 — стоповые огни;
  • 7 — левый габаритный источник света.

7 пиновая схема типа США

Основная особенность данного вида девайсов заключается в том, что его схема подразумевает наличие выхода реверсивного хода, но в таких устройствах нет разделения габаритных сигналов. Есть один выход, который отвечает за их активацию, включаются сразу и левые, и правые лампы. В зависимости от модели авто в некоторых машинах американского производства нет разделения и стоп-огней. Подробное назначение контактов приведено на фото ниже.

Пользователь Андрей Вид снял видеоролик, в котором показана процедура монтажа и подключения электроцепей розетки.

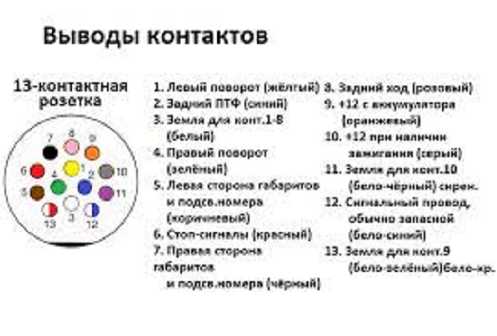

13 пиновая схема

В девайсах на 13 пин схема подключения розетки прицепа легкового автомобиля выглядит несколько иначе:

  • 1 — выход желтого цвета требуется для активации левой поворотной лампы;
  • 2 — к выходу подсоединяется питание противотуманок;
  • 3 — должен использоваться в качестве заземления;
  • 4 — к пину включается штекер правого поворотного источника света;
  • 5 — этот пин необходим для запитки габаритных источников освещения и подсветки;
  • 6 — стоповые фонари;
  • 7 — необходим для питания правого ряда габаритных фар и подсветки;
  • 8 — фары реверсивного хода;
  • 9 — контакт оранжевого цвета необходим для подключения к питанию;
  • 10 — пин к зажиганию;
  • 11 — еще один контакт применяется в качестве массы;
  • 12 — этот пин используется в оборудовании запасным, эксперты часто применяют его для подключения вспомогательного сигнального кабеля;
  • 13 — масса, используется непосредственно для контакта под номером 9.

Принципиальное различие разъема заключается в том, что по его контактам могут проходить токи более высокой мощности. Подсоединить к электросети можно бытовые девайсы прицепа-дачи, зарядный прибор для запитки АКБ. Эти выходы могут применяться для подключения к оборудованию лодки, но для выполнения этой задачи следует устанавливать переходники. В новых устройствах могут использоваться системы АБС, ЕСП, а также управляющие модели. Если ставить такой девайс, то для подсоединения понадобятся смарт-коннекторы и штекеры.

Фотогалерея

Электронный блок согласования

Применение согласующего модуля необходимо в том случае, если вы являетесь владельцем современного авто, «напичканного» электроникой. Семипиновые устройства не актуальны. Блок согласования предназначен для тестирования задних фонарей. Если девайс в ходе использования выявит, что фонари на оборудовании потребляют больше тока, чем требуется, автовладелец будет предупрежден об этом посредством сообщения о неполадке. Установка согласующего модуля нужна для передачи управляющих импульсов по мультиплексному каналу.

Чтобы подсоединить девайс к электрической составляющей, следует осуществить подключение к сигнальным кабелям. В итоге импульсы на источники освещения прицепа будут подаваться не с машины, а с блока. Данное устройство надо подключить к электросети авто.

Что потребуется для подключения фаркопа?

Для осуществления задачи потребуется:

  1. Розетка. В комплекте к девайсу будет идти крышка, а также прорезиненый уплотнитель. Перед покупкой внимательно осмотрите товар. Все элементы корпуса устройства должны плотно прилегать друг к другу, зазоры не допускаются. Проверьте качество резьбы, а также состояние фиксирующих болтов на контактах.
  2. Купите хороший одножильный кабель, использующийся для подсоединения к бортовой сети машины. Сечение должно быть не менее 1,5 мм2.
  3. Соединительные разъемы. Специалисты рекомендуют покупать обуродувание с выходами для предохранительных устройств.
  4. Понадобится гофрированный патрубок из металла либо полипропилена. Он будет использоваться для изоляции проводки. Длина шланга нужна не менее двух метров.
  5. Комплект пластмассовых монтажных хомутов, которые предназначены для фиксации электроцепей.
  6. Силиконовая прокладка. Фирма-изготовитель и цвет товара не имеют значения.

Способы подключения

Есть несколько методов соединения электроприборов с бортовой сетью своими руками, рассмотрим их подробно.

Пользователь МОНСТРОХОD предоставил видео, которое позволит разобраться с процедурой установки и соединения световых приборов прицепа к бортовой сети машины.

Первый способ

В авто, выпущенных более пятнадцати лет назад, обычно не используется согласующий модуль, поэтому автовладельцу придется установить розетку, с помощью имеющихся проводов. Это позволит избавиться от необходимости покупать вспомогательные разветвители. В процессе выполнения задачи следует правильно подключить кабели к автомобильной электросети, чтобы обеспечить бесперебойную работу задних фар. Для предотвращения ошибок нужно внимательно изучить схему подсоединения, она должна идти в комплекте с розеткой. Девайс следует подключить так, чтобы его выходы были соединены со штекерами питания задней оптики в авто.

В зависимости от изготовителя прицепа оптика может быть оборудована дополнительными штекерами, позволяющими облегчить процедуру замены источников освещения. Когда необходимо подсоединить вторую поворотную фару к прицепу, владельцы машин сталкиваются с тем, что остается лишний кабель.

Избавиться от такой проблемы можно разными методами:

  1. Подсоединить оборудование к более объемным клипсам.
  2. Перед тем как приступить к осуществлению задачи, следует выполнить очистку кабеля от изоляции, после чего подключить его к проводу, который идет от штекера розетки. Для обеспечения качественного и надежного соединения кабели следует припаять друг к другу, а затем опять заизолировать. Это позволит предотвратить возможную утечку тока и обеспечить стабильную работу задней оптики в целом.

Реализация этого метода требует от водителя разобраться в схеме электрической проводки автомобиля.

Канал Простое Мнение снял видеоролик, в котором показан процесс подсоединения фаркопа и его проводки.

Второй вариант

Этот метод актуален для владельцев современных автомобилей. Более новые транспортные средства оснащаются сложной электросхемой, поэтому подсоединить оборудование без согласующего девайса не получится.

Как производится подключение устройства:

  1. Сначала осуществляется монтаж согласующего девайса, его надо правильно подсоединить к бортовой сети авто. Воспользуйтесь схемой.
  2. Когда девайс будет подсоединен, включите его. При активации на задние фонари подадутся импульсы. Это говорит о том, что управляющий модуль не может распознать блок согласования, так и должно быть. Теперь можно подсоединять фаркоп.
  3. В некоторых случаях схема контактных элементов на устройстве и согласующем девайсе не соответствуют друг другу. Подсоедините девайс, используя имеющуюся схему. Если вы сталкиваетесь с такой задачей впервые, то лучше обратиться за помощью к квалифицированному электрику. Неверные действия могут привести к проблемам в работе электрической составляющей. Процесс подсоединения грузовых прицепов осуществляется идентично.

Советы и нюансы

Что надо учесть, чтобы обеспечить долгую и бесперебойную работу электрики на машинном прицепе:

  1. Не допускайте перенапряжения в электросети. В частности если вы используете бытовые приборы, слишком высокое напряжение может привести к замыканию и возгоранию.
  2. Регулярно выполняйте диагностику электрических приборов, особенно перед выездом. Наличие дефектов, которые можно выявить визуально, сообщит о проблемах.
  3. Перед началом нового сезона выполняйте диагностику электрических соединений, расположенных вне кузова авто и прицепа. Чтобы не возникло проблем в работе проводки, иногда смазывайте контактные части и разъемы солидолом либо другими защитными материалами.
  4. Проследите, чтобы провода не висели. Электрические цепи нужно надежно зафиксировать к кузову посредством пластмассовых хомутов. Если вы планируете регулярно пользоваться прицепом, то рекомендуем установить на него водонепроницаемые оптические источники освещения.
 Загрузка ...

Видео «Пособие по монтажу и подсоединению фаркопа»

Пользователь Oleg Zuyeff снял видеоролик, в котором на примере модели Лада Гранта продемонстрировал процедуру установки и подключения электроцепей устройства.

razvodka.net

Отправить ответ

avatar
  Подписаться
Уведомление о
