Как правильно подсоединить камеру заднего вида на автомобиль

Главная » Разное » Как правильно подсоединить камеру заднего вида на автомобиль

Как подключить камеру заднего вида? ⚠️ ИНСТРУЦКИЯ для чайников

Ставить или нет, камеру заднего хода, решает каждый водитель сам. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

- В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
- Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
- Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.

Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

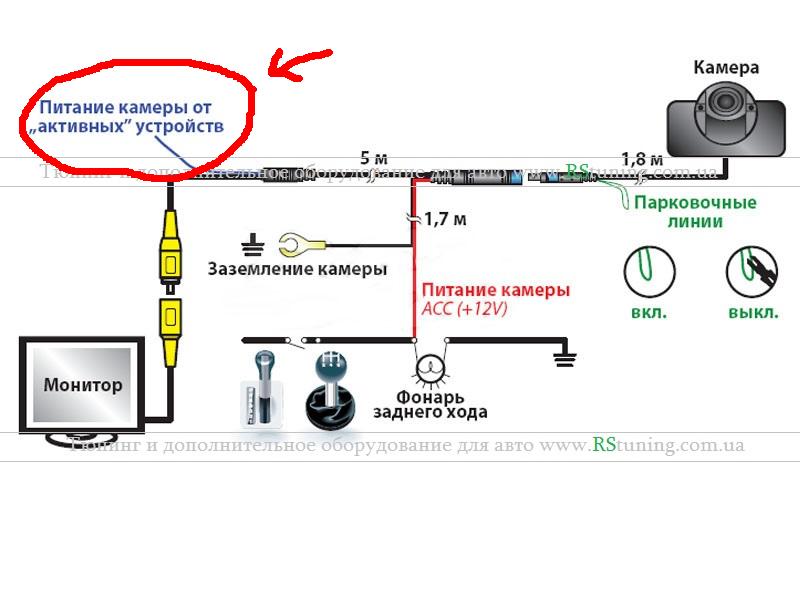

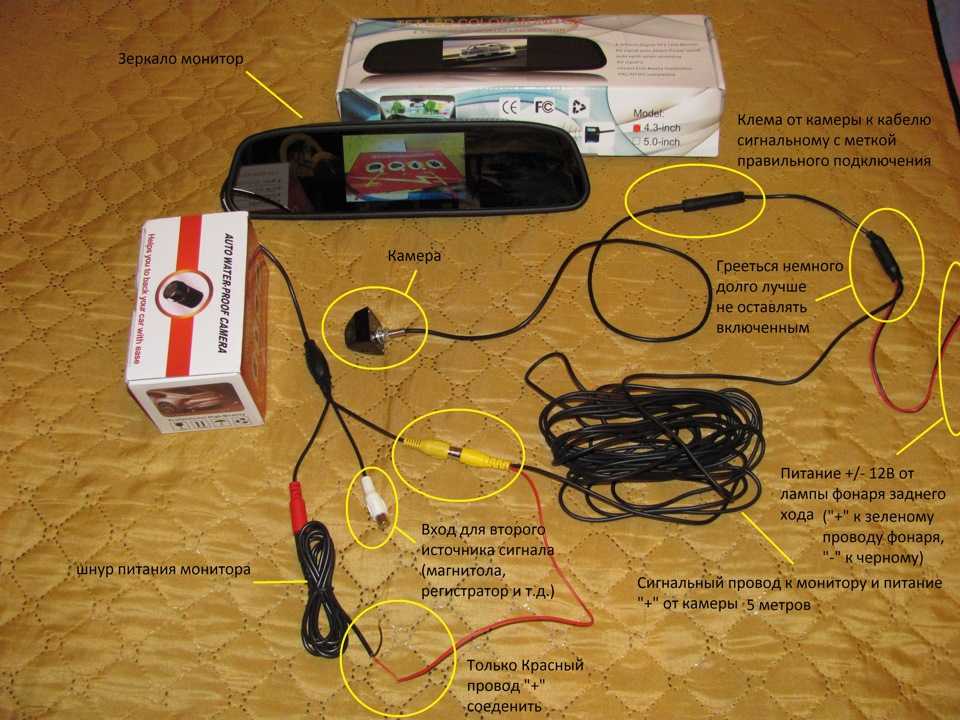

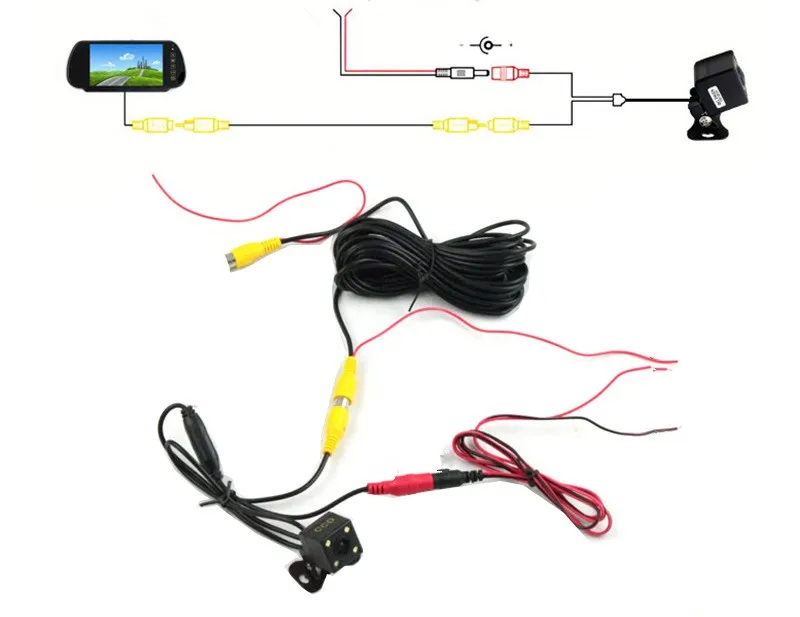

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи.

Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

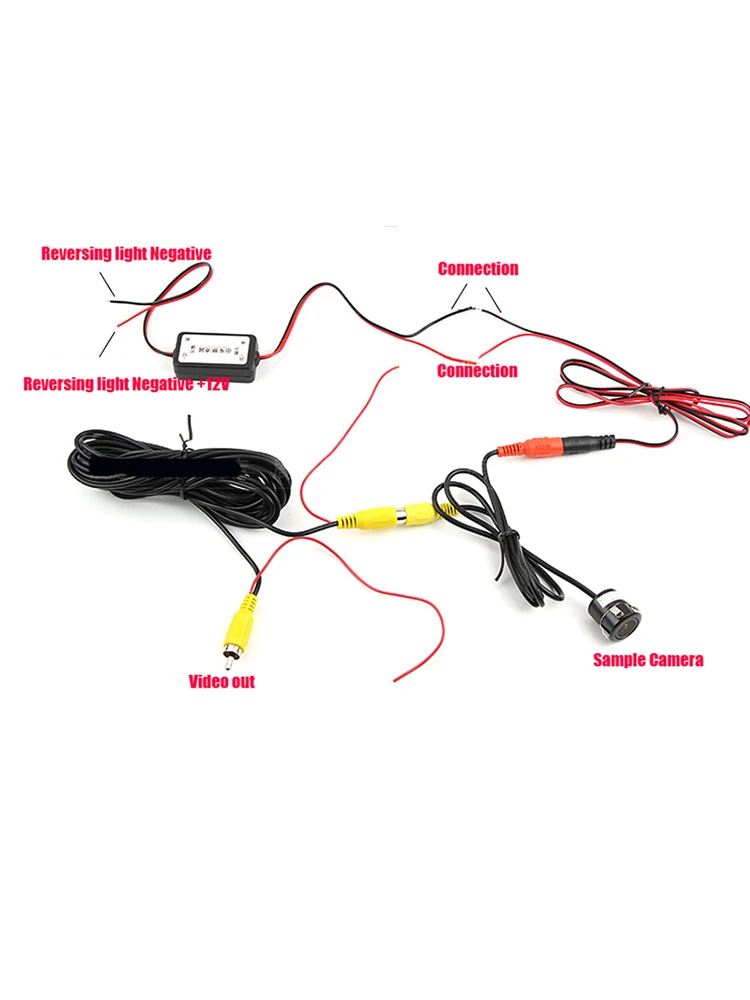

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

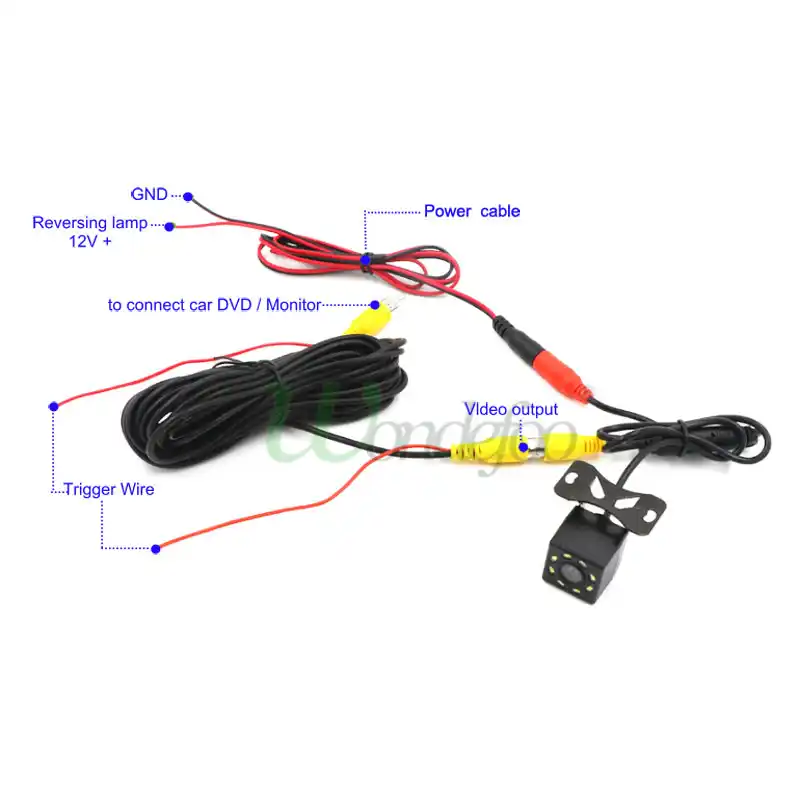

Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

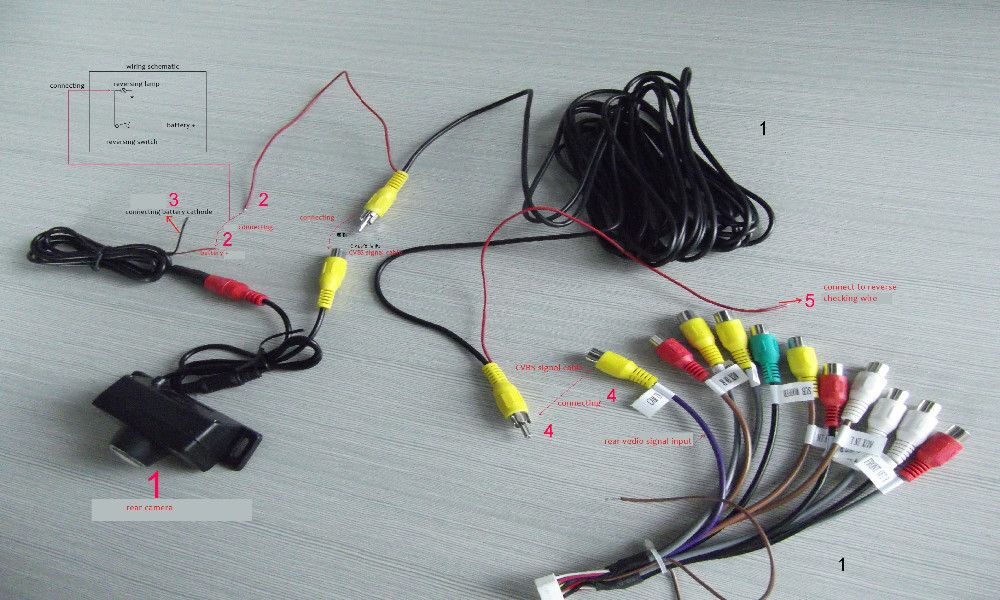

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл. , и переключаем полярность в режим батареи.

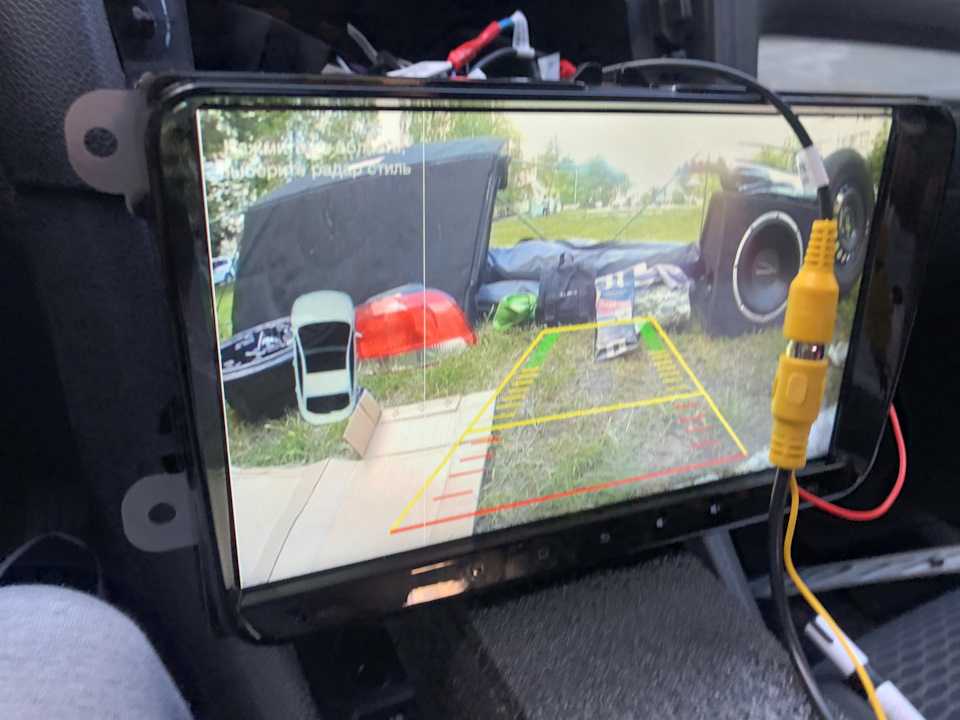

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Зачастую камеру заднего хода устанавливают после приобретения новой магнитолы, на этот случай у нас есть статья «как подключить магнитолу» в ней вы узнаете про переходники, переходные рамки и многое другое.

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Как правильно подключить камеру заднего вида. Руководство по видео

Как мы и обещали в предыдущей статье о типах обратного подключения камеры (с использованием видеоинтерфейса, адаптера, специально разработанного кабеля или напрямую), мы предлагаем вам несколько советов, а иногда даже требования к подключению питания камеры в машине. Также мы предоставляем краткое, но очень подробное видео руководство. В статье будут рассмотрены следующие вопросы:

Как подключить питание камеры заднего вида в автомобиле

Подключение питания камеры заднего вида является важным и гораздо более трудоемким процессом, как может показаться.Неправильное питание может привести к повреждению самого устройства или проводки автомобиля, неправильной работе камеры или плохому качеству изображения.

Прежде всего, «+» и «-» всех подключенных устройств должны быть взяты из одного и того же места. Это аксиома и краеугольный камень связи электроники в автомобиле.

Затем изучите логику работы установленного оборудования. В конце концов, камера должна соответствовать общей картине. Что это означает на практике? Если в соответствии с логикой работы уже установленного оборудования вся электроника включается в момент подачи питания на головное устройство / монитор, то камера должна быть подключена соответствующим образом.Во многих автомобилях OEM-камера заднего вида (даже если она не установлена) предназначена для включения при включенном зажигании. Такой подход обеспечивает утепленную матрицу и идеальное изображение, особенно в ночное время. Также в некоторых автомобилях активируется видеовход для резервной камеры.

Если вы хотите подключить камеру заднего вида вышеупомянутым способом, вам необходимо выяснить минимальное пороговое напряжение камеры и использовать преобразователь питания. Это небольшая коробка, которая преобразует 7-30 В на входе в требуемое напряжение на выходе.Вы должны выбрать его в соответствии с элементом питания резервной камеры. Например, мы предлагаем преобразователи питания 5, 6 и 7,5 В.
Если камера заднего вида (обратите внимание, что не изображение с камеры, а сама камера заднего вида) активируется путем переключения на заднюю передачу, вы можете подключить ее к лампам заднего хода. Если есть «четкие» плюсы и минусы, не стесняйтесь и подключите питание там. Если есть пульсирующий сигнал (ШИМ-мерцание), вам необходим фильтр для выравнивания сигнала.Например, вы можете использовать конденсатор для этой цели.

Наш инженер, которого вы уже знаете, объяснил, как подключить питание камеры и других видеоустройств. Мы настоятельно рекомендуем посмотреть это видео руководство. И не забудьте понравиться видео и подписаться на наш канал на YouTube, если вы еще этого не сделали.

Особенности обратного подключения камеры через видеоинтерфейс

Активация камеры .Когда камера заднего вида подключена через видеоинтерфейс, она активируется через шину CAN или через +12 В от ламп заднего хода. Это зависит от машины. Поэтому при подключении видеоинтерфейса необходимо войти в заводское меню и настроить способ активации (шина CAN или задний провод).
Идентификация монитора . При подключении видеоинтерфейса вы должны правильно определить размер / разрешение / тип (в некоторых случаях) / производителя монитора (в некоторых случаях) и установить DIP-переключатели в соответствующую позицию.
Идентификация OEM / вторичного рынка камеры . При подключении видеоинтерфейса необходимо установить правильное положение DIP-переключателя, отвечающего за идентификацию камеры, с которой должно отображаться изображение. То есть если вы подключаете резервную камеру послепродажного обслуживания, видеоинтерфейс должен идентифицировать эту камеру и активировать отображение изображений, когда задняя передача включена. Если уже установлена обратная камера OEM-производителя и вы используете видеоинтерфейс для подключения вторичной навигации или источников видео, установите соответствующую позицию DIP-переключателя. Руководство по видеоинтерфейсу поможет вам узнать правильную позицию.
Идентификация видеосистемы . Перед покупкой камеры заднего вида выясните, какая видеосистема поддерживается вашим автомобилем (PAL или NTSC). Стандарты видеосигнала, поддерживаемые камерой и автомобилем, должны совпадать. Многие клиенты считают, что видеоинтерфейс каким-то образом превращает сигнал в необходимую видеосистему. Однако это не правда. Видеоинтерфейс передает сигнал как есть.Если вы уже купили камеру с другой видеосистемой, используйте конвертер.

Типичные ошибки при подключении камеры заднего вида

Питание берется из разных точек . Очень часто установщик берет «+» из фонарей заднего хода, а «-» из шасси. Мы просим вас и даже настаиваем на том, чтобы не делать этого. Если вы это сделаете, появится разность потенциалов, и напряжение в разных точках может отличаться и постоянно меняться. Это явление влияет на работу подключенных электронных устройств и вызывает дестабилизацию работы и плохое или нестабильное качество отображаемого изображения. ВСЕГДА берите плюс и минус из одного и того же места !!! Например, вы можете взять его с монитора или головного устройства.
Питание подключено к пульсирующему сигналу от фонарей заднего хода ламп. Во многих автомобилях, особенно в немецких, сигнал на лампах заднего хода всегда пульсирующий. Таким образом, автомобиль проверяет, работают ли лампочки или нет. Поэтому, если в вашем автомобиле присутствует такой тип сигнала, вам нужно его выровнять и установить фильтр, который, в свою очередь, должен быть отделен от системы светодиодом.Если вы подключаете конденсатор даже к сигналу, но не отделяете его от системы ОЕМ, тогда уже равномерный сигнал будет передаваться на лампочки заднего хода, а бортовой компьютер (модуль, отвечающий за эту лампу) получит неверные данные. (смотреть видео).
Подключение камеры на постоянно работающей основе без силового преобразователя. В таком случае скорее всего ваша автомобильная камера будет повреждена. На самом деле это случается очень часто.
Различные видеосистемы , поддерживаемые камерой и автомобильной мультимедийной системой.

Что делать, если установленная камера не работает или работает неправильно?

Прежде всего, никогда не устанавливайте камеру, не проверив, работает ли она. Это сэкономит много времени вам и вашим клиентам. Мы тестируем устройства, которые мы продаем, однако камера могла быть повреждена, скажем, во время транспортировки или при других обстоятельствах. Поэтому сначала подключите камеру без ее установки. Затем, если все работает правильно, установите его.
Проверьте соединительный кабель. Длина кабеля в комплекте обычно составляет от 3 до 5 метров. Поэтому, когда вы кладете его, кабель может сложиться или сломаться. Это случается довольно часто.
Проверьте правильность подключения питания
- Плюс и минус взяты с одного места?
- Работает ли подключенная камера по тем же принципам работы, что и все установленные электронные устройства?
- Используется ли силовой преобразователь?
- Какой сигнал поступает на камеру, постоянный или пульсирующий (подробнее читайте в первой части этой статьи)
Если при переключении на камеру заднего вида изображение работает неправильно, при переключении на заднюю передачу (i. е. иногда включается, иногда нет), затем вы подключили камеру к пульсирующему сигналу фонарей заднего хода. Вам нужно выровнять сигнал. И не забудьте отделить конденсатор от системы с помощью светодиода (см. Информацию выше и видео).
Если резервная камера подключена через видеоинтерфейс и изображение не отображается или имеет низкое качество, проверьте настройки активации в меню «Заводские», а также правильные положения DIP-переключателей.
Если изображение искажено или черно-белым, или даже изображение не отображается на экране, очевидно, видеосистемы, поддерживаемые резервной камерой и автомобильной мультимедийной системой, не совпадают. Купите камеру, которая поддерживает видеосистему вашего автомобиля или используйте конвертер.

Теперь вы знаете все о том, как подключить камеру заднего вида к вашему автомобилю. Следуйте этим правилам, и вы получите очень полезного и надежного помощника. Если ваша установленная камера работает неправильно или отображается плохое изображение, вы знаете, о чем следует спросить установщика.

Мы настоятельно рекомендуем устанавливать камеру только надежным мастерским и установщикам, которые являются экспертами в области электроники. В противном случае вы можете потерять свое время и деньги. Если вы не совсем уверены в своих установщиках, дайте им эту статью для чтения. Таким образом, шансы на успешную установку намного выше. ☺

Если у вас остались какие-либо вопросы по подключению камеры заднего вида, купленной в интернет-магазине Car Solutions, напишите в нашу службу технической поддержки. Наши технические специалисты сделают все возможное, чтобы помочь вам.

В следующей статье мы расскажем вам, как подобрать и где установить камеру заднего вида. Подпишитесь на нашу рассылку, и вы узнаете, когда она будет опубликована на сайте. Также мы будем информировать вас о новых поступлениях, акциях, видеообзорах и т. Д.

Подписаться на рассылку

Все права защищены. Этот материал с веб-сайта car-solutions.com не может быть опубликован, переписан или перераспределен полностью или частично без указания авторства и предоставленных обратных ссылок.

CCD Track Автомобильная беспроводная камера заднего вида для камеры заднего вида Fiat Freemont Камера заднего вида помощи при парковке Камера Track Line | камера заднего вида | беспроводная камера заднего вида с беспроводной связью сзади

^{Беспроводная CCD-трек Автомобильная камера заднего вида для Fiat}^{Камера обратного отсчета Freemont Camera}^{Камера помощи при парковке Трек Лайн} Ночное видение Водонепроницаемый

Подходит для автомобилей:

ДЛЯ Фиат Фримонт

Автомобильная камера заднего вида Особенности:

Высокое разрешение CCD Трек Камера

Цвет ночного видения

Водостойкий

Противоударный

170 градусов Широкий угол обзора

Экологический и прочный

1 год гарантии каждому клиенту

Автомобильная камера заднего вида Спецификация:

· Датчик изображения: 1/3 «OV Color CCD

· Горизонтальное разрешение: 600 ТВЛ

· Минимальное освещение: 1. 0Lux F = 1.2 (0Lux с ИК-подсветкой)

· Ночное видение: 5-10 метров

· Объектив: 2,8 мм

· Угол обзора по диагонали: 170 градусов

· Синхронизация: внутренняя синхронизация

· Соотношение сигнал / шум:> 48 дБ

· Сигнальная система: PAL / NTSC

· Электронный затвор: Авто

· Видеовыход: интерфейс RCA, 1.0Vp-p, 75 Ом

· Баланс белого: Авто

· Компенсация задней подсветки : Авто

· Мощность: DC 12V

· Потребляемый ток: 50-60 мА, макс 130 мА при включенном ИК

· Рабочая температура: -20C ~ + 60C, RH95% Макс.

· Температура хранения: -30C ~ + 80C, RH95% Макс.

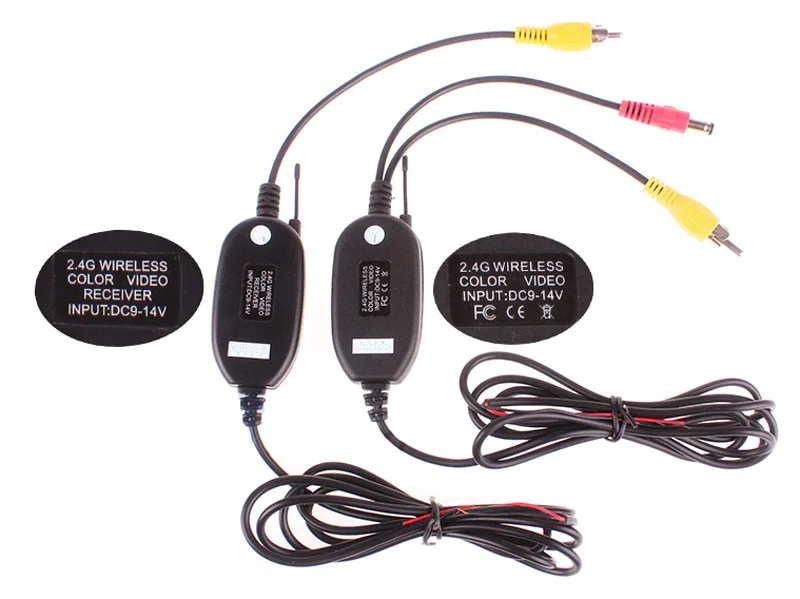

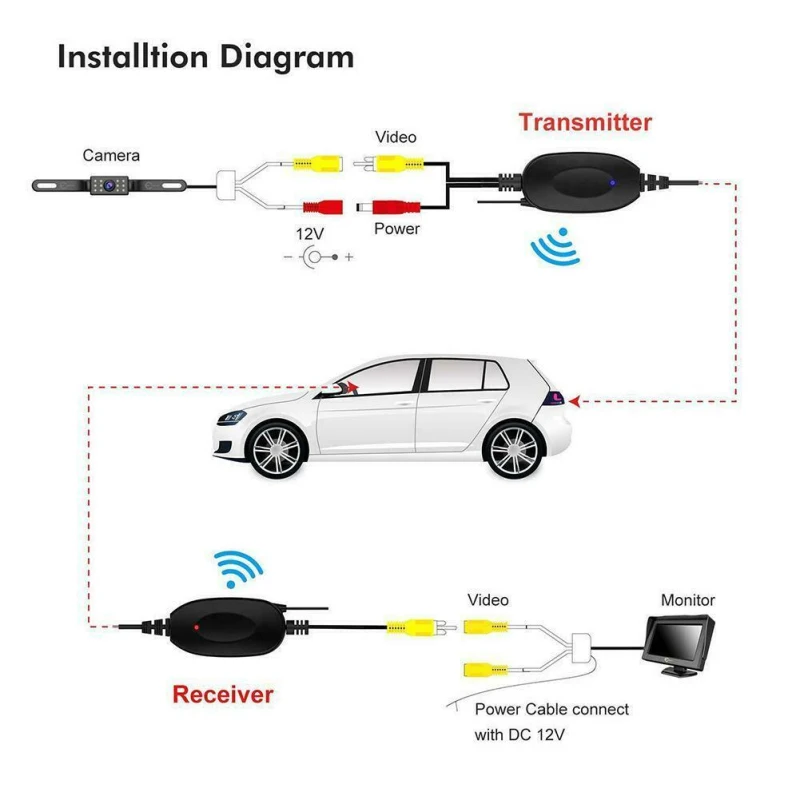

Беспроводной передатчик и приемник видео Спецификация:

Простая установка

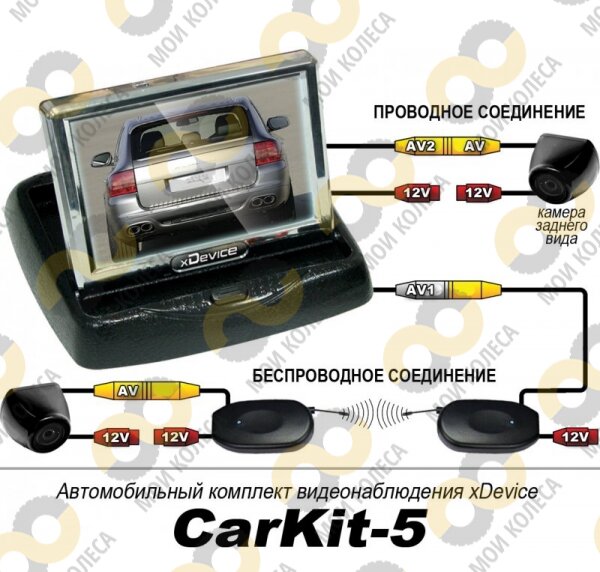

Потратьте одну минуту, чтобы ваша камера стала беспроводной камерой

Беспроводная 2.Комплект передатчика / приемника 4 ГГц (12 вольт для установки в автомобиле)

Рабочий диапазон: примерно до 50м (пустотность)

Подходят все композитные видео соединения RCA

Мощность: DC 12V

Длина кабеля передатчика / приемника: 1,5 м

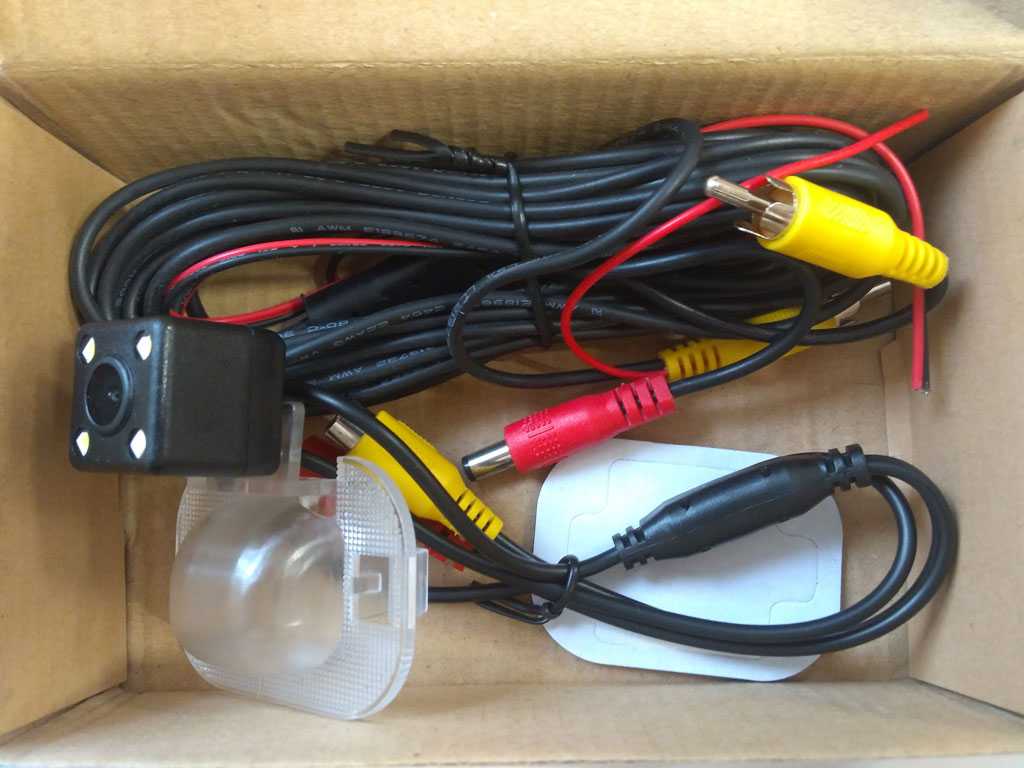

Комплектация : (Два варианта: A — проводная камера, B — беспроводная камера)

Комплектация A: Проводная камера

1 х Автомобильная камера заднего вида

1 x 6M Кабель питания и видео Кабель

1 х руководство пользователя

Комплектация B: Беспроводная камера

1 х Автомобильная камера заднего вида

1 х Беспроводной передатчик + приемник Кабель

1 х руководство пользователя

Как установить

Выньте фонарь освещения номерного знака в задней части вашего автомобиля.

Поместите камеру туда, где был фонарь освещения номерного знака.

Подключите встроенный фонарь освещения номерного знака камеры к тому месту, где был подключен фонарь освещения номерного знака, чтобы получить питание

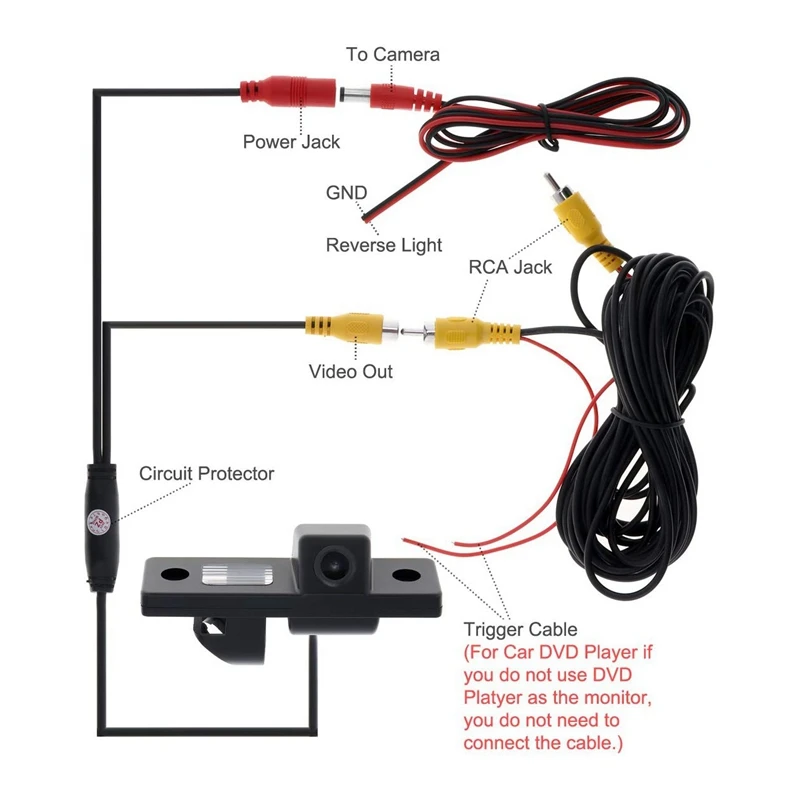

Подключите питание камеры к фонарю заднего хода — красный провод к положительному, а черный провод к отрицательному.

Подсоедините видеокабель камеры к удлинителю.

Подключите удлинитель к автомобильному монитору.

Вы увидите изображения, когда ваш автомобиль будет переключаться задним ходом.

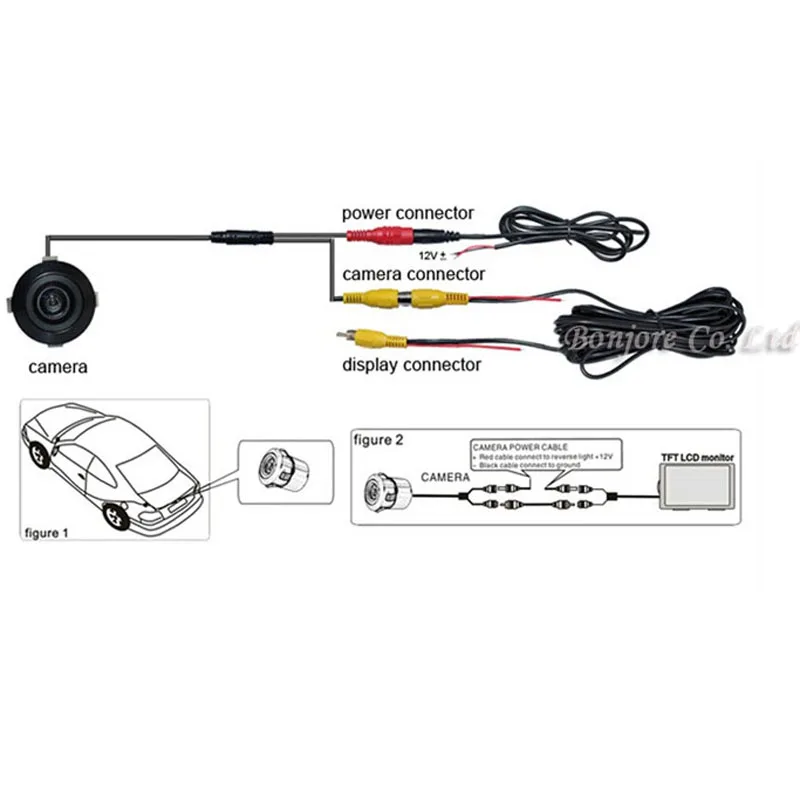

Как установить проводную камеру

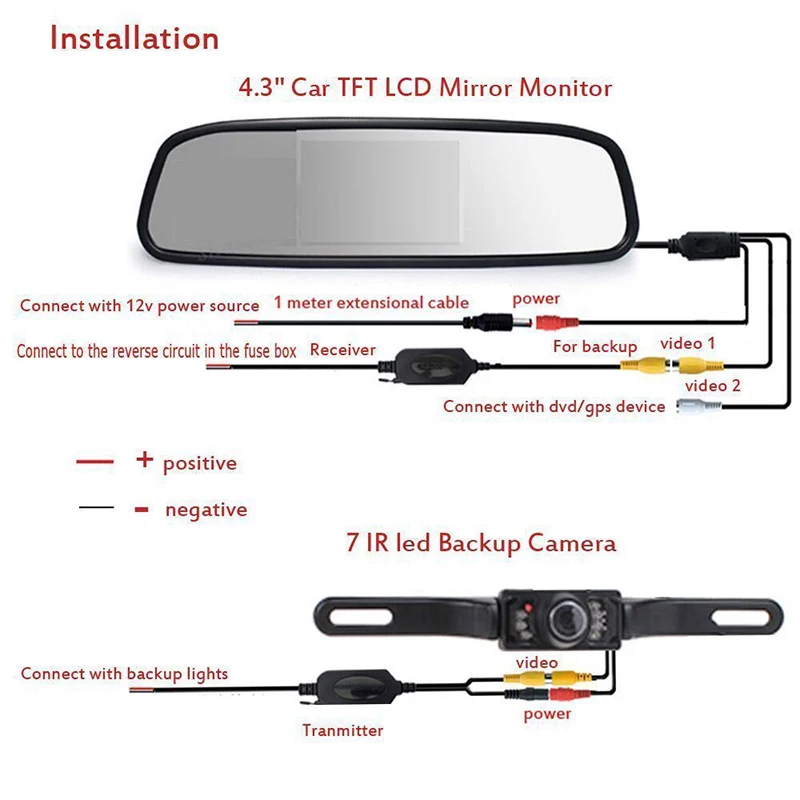

Как установить беспроводную камеру

. HD !! WIFI камера Беспроводная автомобильная камера заднего вида Микросхема SONY для пилота Honda Accord Civic Odyssey Acura | Беспроводная автомобильная камера | Вид сзади камеры Задняя камера

Беспроводная ЧИП-камера SONY FOR Honda Accord Пилот Civic Odyssey Acura

Пожалуйста, обратите внимание: благодаря беспроводному модулю 2,4 ГГц нет необходимости прокладывать видеокабель внутри автомобиля, меньше трудозатрат, простота установки !!!

Пожалуйста, убедитесь, что размер нашего продукта такой же, как у фонаря освещения номерного знака вашего автомобиля, потому что может быть небольшое различие даже для автомобиля того же стиля, но в другой стране.

Эта камера заменит один из фонарей освещения номерного знака.

система система

Минимальное освещение.

AGC: Авто

BLC: Авто

Эффективных пикселей: 728×512

Разрешение: 520TV линий (Обычная камера CMOS / CCD / CMD — 420 ТВЛ)

Видеовыход: 1.0Vp-р, 75?

Электронный затвор: 1/60 (NTSC) -1 / 10000S, 1/50 (PAL) -1 / 10000S

Соотношение сигнал / шум: лучше 48 дБ

Угол объектива: 170 градусов

Водонепроницаемый класс: IP 68

Рабочая температура: -20 ° C + 80 ° C RH95%

Температура хранения: -30 ° C + 80 ° C

Рабочая мощность (DCV): 12

Потребляемый ток: 90 мА Макс.

для радиопередатчиков
* 100% brand new, высокое качество
* Простая установка
* Одна минута, чтобы ваша камера стала беспроводной камерой
* Wir не важно 2.Комплект передатчика / приемника 4 ГГц (12 В, для установки в автомобиле)
* Рабочий диапазон: до 50 м (пустота)
* Подключение к камере заднего вида и переднему видеоэкрану
* Подходит для всех RCA композитные видеоподключения
* Питание: постоянный ток 12 В
* Длина кабеля передатчика / приемника: 100 см

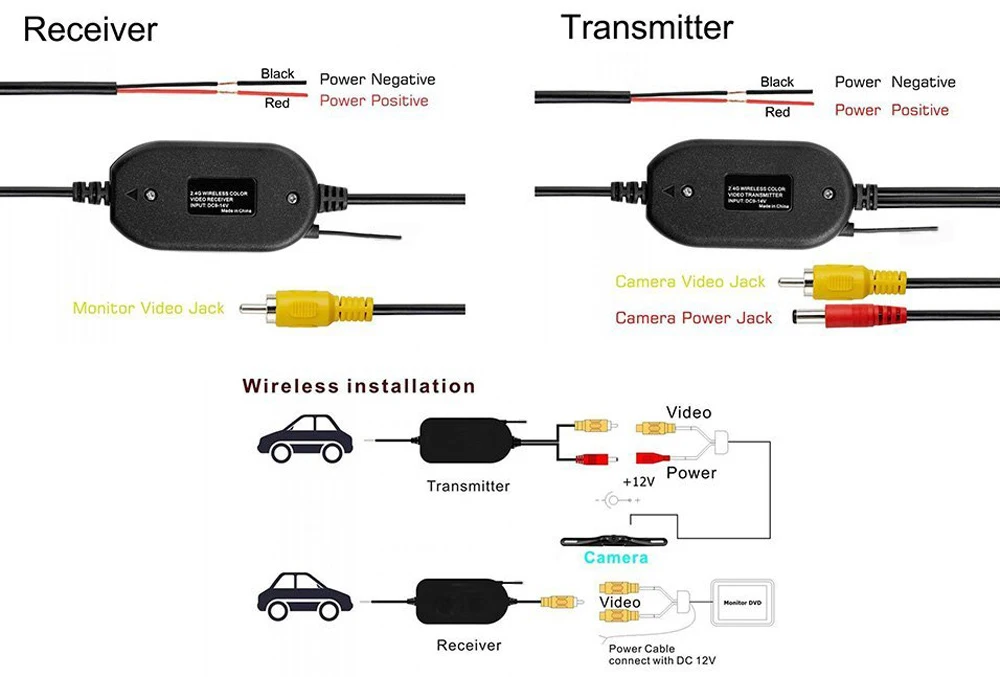

Преобразование любой камеры заднего вида со стандартным разъемом phono / RCA в беспроводную камеру с помощью этого универсального передатчика и комплект приемника.
Устраняет необходимость прокладывать кабель длиной транспортного средства, просто подключите передатчик на конце камеры и приемник на конце монитора.
Передатчик также имеет удобный проход для питания, чтобы вы могли подключить его в линию с вашей камерой.
Беспроводной передатчик с вилкой фоно и вилкой 3,5 мм для питания камеры.
Беспроводной приемник с штекерным разъемом для подключения к монитору.
Упаковка:
1 х Водонепроницаемая Автомобильная камера заднего вида резервного копирования SONY CCD камера
1 х 2,4 ГГц передатчик
1 X 2,4 Ресивер
):
SONY камера автомобиля:

CCD автомобиля camear:

CMOS камера автомобиля:

Как установить:

А. Выньте свой фонарь освещения номерного знака в задней части вашего автомобиля.
B. Установите камеру в том месте, где был установлен световой номерной знак.
C. Подключите встроенный фонарь освещения номерного знака камеры к тому месту, где был подключен фонарь освещения номерного знака, чтобы получить питание
D.Подключите питание камеры к вашему автомобилю. ОБРАТНЫЕ лампочки — красный провод к положительному и черный провод к отрицательному.
E. Подсоедините видеокабель камеры к удлинителю.
F. Подсоедините удлинитель к автомобильному монитору.
г.Вы увидите изображения, когда ваш автомобиль будет переключаться задним ходом.
,
Смотрите также
Как можно утилизировать автомобиль
Как не отдать банку залоговый автомобиль
Как закрепить автомобиль за директором
Как сварить прицеп для легкового автомобиля
Как установить кресло для новорожденных в автомобиле
Как самому сделать антидождь для автомобиля
Как удалить запах из салона автомобиля
Как узнать сколько на мне числится автомобилей
Как продуть радиатор автомобиля
Как называется телевизор на автомобиле
Как оплачивается проезд в отпуск на личном автомобиле

Камера заднего вида – как проверить и установить прибор в свое авто?

При парковке необходимо осуществлять контроль за задней частью автомобиля. Любой водитель, вне зависимости от опыта рано или поздно встречается с ситуацией, где одних зеркал заднего вида недостаточно. Особенно парковка становится трудной при наличии универсала или пикапа, которые славятся небольшим углом обзора. Для этой задачи есть решение – камера заднего вида.

Разновидности камер заднего вида

Многие мультимедийные автомобильные системы способны отображать видео, но в самой комплектации камера заднего вида отсутствует. Установка устройства проста и осуществить ее сможет человек без специальных знаний и навыков в области электроники. Камера заднего вида на авто доступна практически в любом магазине, специализирующемся на автомобилях, и подобрать для себя необходимое оборудование не составит большого труда.

Каждая камера заднего вида обладает своими отличительными особенностями монтажа. На сегодняшний день можно выделить несколько разновидностей камер:

стационарная;
универсальная;
врезная;
беспроводная.

Стационарная камера

Данная модель зачастую является частью комплектации автомобиля. Другими словами, ее установка не требуется, поскольку монтаж был осуществлен при производстве машины. Либо же производитель предварительно отвел специальную нишу под ее установку. Для некоторых комплектаций она не предполагается. В таких случаях, владелец самостоятельно принимает решение о монтаже.

Камера заднего вида с зеркалом часто обладает опцией автоматического подключения, при движении автомобиля назад. Это помогает водителю избежать ошибок в процессе парковки и улучшает видимость при сильном дожде или туманности. Как правило, все заводские модели монтируются на бампер. На случай неисправности рекомендуется обратиться в обслуживающий автомобиль сервис.

Универсальная камера заднего вида

Вся универсальность этого устройства заключается в его многофункциональности. Эксплуатация может осуществляться путем монтирования прибора под регистрационный знак автомобиля, в металлический корпус на задней поверхности багажника, или он может быть расположен на специальных кронштейнах. Некоторые модели предполагают оснащение устройством, которое позволяет изменять угол обзора посредством поворота камеры. Главным преимуществом данной модели является возможность использования в разных местах. Подключение камеры заднего вида к магнитоле выполняется просто.

Врезная камера заднего вида

Данная камера заднего вида отдаленно может напоминать дверной глазок, поскольку ее установка осуществляется в небольшое отверстие в виде круга, проделываемое самостоятельно владельцем на задней полусфере автомобиля. Камера заднего вида монтируется в подсветку номера. От владельца машины потребуется крайне бдительно подойти к выбору места установки, поскольку большинство моделей не предполагает возможность настроить угол обзора. Камера врезная заднего вида является одной из самых трудоемких в монтаже, поэтому рекомендуется обратиться к опытному специалисту.

Беспроводная камера заднего вида

Камера вместо зеркала заднего вида – это правильное решение для безопасности водителя и пассажиров. Данная модель камеры заднего вида является одной из самых трудоемких в установке. Это обусловлено тем, что простой подачи питания на модульный приемник не хватит. Потребуется подсоединить кабель заднего хода. Его расположение зависит от конкретной марки машины, так, это может быть коробка передач или приборная панель. Главным недостатком беспроводного устройства являются постоянные помехи, которые неизбежно возникают при передаче радиосигналов от камеры до модуля.

Как выбрать камеру заднего вида

Выбор камеры заднего вида – занятие ответственное, которое требует учета всех характеристик оборудования. Нюансы с которыми можно столкнуться, используя видеорегистратор с камерой заднего вида:

Для начала оцените внешний вид устройства, так как его открытое место расположения будет неизбежно притягивать взгляды окружающих и влиять на внешний вид всего автомобиля.
Затем необходимо определиться с выводом изображения. При приобретении оборудования владелец машины уже должен четко понимать куда будет поступать сигнал. Лучшая камера заднего вида для автомобиля должна подбираться индивидуально.
Для каждой модели свойственен определенный метод передачи сигнала на модуль – приемник (беспроводной и проводной).

Характеристика камеры заднего вида

В связи с тем какая модель будет приобретена, технические характеристики этого устройства могут варьироваться. Для большинства из них свойственно наличие стандартного функционала:

Видео на приборной панели показывается зеркально, это делает процесс восприятия информации легче.
Стандартный угол обзора камеры заднего вида для автомобиля – 110°. У более дорогих моделей он может достигать 170°.
Наличие защитного слоя и высокого температурного предела. Благодаря этому регистратор с камерой заднего вида работает даже при самой ужасной погоде.
Основными характеристиками являются четкость и качество передаваемого видео. Дорогие модели оснащены функцией Full High Definition.

Как проверить камеру заднего вида?

В случае если модуль приемника с монитором отсутствует, проверка на исправность оборудования может осуществляться с помощью телевизора. Для начала потребуется обзавестись каким-нибудь источником электропитания (на 12 В) и проводом со штекерами, в простонародье называющийся тюльпаном.

Все подручные устройства подключаются к оборудованию.
Штекер желтого цвета подключают к AV – входу, штекер красного цвета подключается со штекером источника электропитания и вставляется в розетку.
При правильном подсоединении, на телевизоре должно отобразиться видео, транслируемое с беспроводной камеры заднего вида для автомобиля.

Установка камеры заднего вида

Для начала необходимо определить будущий участок расположения устройства. Большинство автовладельцев предпочитает делать это над автомобильным номером.

Для этого потребуется демонтаж обшивки дверцы багажника. Затем определившись с местом монтажа, удалите накладку от задней поверхности дверцы.
Открепите плафон, который обеспечивает подсветку регистрационного номера, и вместо него произведите установку устройства.
Нужно осуществить присоединение к габаритным огням, после чего можно вернуть на место ранее удаленные наружные накладки. Заключительным этапом станет удлинение проводов питания и подключение камеры заднего вида к модулю – приемнику через гофрированную трубу с другой проводкой, проходящей под потолочной обшивкой в салоне автомобиля.

Установка беспроводной камеры заднего вида

В зависимости от места расположения устройства, потребуется обзавестись саморезами, пассатижами и шуруповертом. При монтаже на регистрационный знак, фиксирование происходит за счет пары саморезов и шуруповерта. При решении вмонтировать беспроводную камеру в осветительный плафон, обратите внимание на оборудование, которое оснащено переходным стеклом. Благодаря ему можно сохранить подсветку, изготовленную производителем. Простым способом установки камеры для заднего вида является поверхность бампера. Нужно проделать лишь одно отверстие.

Лучшая камера заднего вида

Сегодня лучшей камерой заднего вида являются модели от компании Rolsen. Этот производитель российско–корейского происхождения занимается изготовлением качественного авто–электрического оборудования. В представленном ассортименте можно подобрать как беспроводную камеру заднего вида, так и проводную модель камеры заднего вида с монитором. Стабильно невысокая стоимость и качество обеспечивает компанию большим спросом на их продукцию.

Можно еще выделить такие модели камер, которые имеют в основном только положительные отзывы:

Лучшие врезные камеры заднего вида: AutoExpert VC-206, Blackview UC-36, Avis 685 CMOS.
Лучшие камеры-накладки: Avis 985 CMOS.
Лучшая камера заднего вида на кронштейне: Rolsen RRV-180, Sho-Me CA-9J185D1 и AutoExpert VC-216.
Лучшие камеры-рамки: Proline PR-E315, Rolsen RRV-200 и Sho-Me CA-6184LED.

Подключение камеры заднего вида к навигатору

Навигатор, подключённый к камере заднего вида, сегодня уже никого не удивляет. Однако у начинающего автолюбителя могут возникнуть вопросы. Зачем вообще это делается? Так ли это необходимо? И если да, то как это сделать наиболее оптимальным способом? На эти вопросы мы и попытаемся ответить в данной статье.

В чём необходимость совмещения навигатора с камерой

Любой водитель знает, как непросто маневрировать на машине при её движении задним ходом. Чтобы облегчить эту задачу, были созданы автоматические парковочные системы, оснащённые камерами заднего вида. Преимуществ у них множество:

Они передают чёткую цветную картинку всего, что происходит позади машины.
При наличии камеры водитель не наедет на опасное препятствие: столб, камень, стенку, высокий бордюр и не повредит машину.
Вождение становится безопаснее, так как исключается возможность наезда на маленьких детей или на домашних животных.
Водитель будет перемещаться задним ходом значительно быстрее и увереннее.

Это далеко не полный список ситуаций, когда камера заднего вида будет полезна. Но многие автолюбители считают, что установка этого устройства слишком сложна. Ведь придётся искать в салоне место для дисплея заднего вида, потом искать способ передачи сигнала с камеры, тратить деньги на нужные комплектующие и т. д.

Но большая часть технических сложностей отпадает сама собой, если вместо дисплея заднего вида используется обычный автомобильный навигатор с видеовходом (он же AV-IN).

Такое устройство сегодня есть почти в каждой современной машине. А сигнал на навигатор можно передавать с беспроводной камеры заднего вида.

Плюсы такого решения очевидны:

Экономия денег (навигатор есть почти у всех, и располагается он в самом удобном месте, перед глазами водителя).
Экономия места (не придётся устанавливать на приборную панель никаких дополнительных дисплеев).
Удобство (автомобильный навигатор превращается в единый медиацентр машины, внимание водителя не отвлекается на другие устройства, а следовательно, безопасность вождения повышается).

О способах реализации этой схемы мы и поговорим ниже.

Варианты установки

Проводное подключение на примере Digma DM500B

Как подключить беспроводную камеру заднего вида

Последовательность действий аналогична, за исключением того, что тянуть провод камеры до навигатора не требуется.

Камера устанавливается над номером и подключается к беспроводному передатчику.
Передатчик камеры крепится в любом подходящем месте, например, в багажнике автомобиля. Подключается он с помощью двух проводов. Чёрный провод (масса) подключается к корпусу автомобиля, красный — к проводу питания заднего фонаря. Схема приводится ниже.
Беспроводной передатчик избавит вас от мороки протягивания кабеля по салону

Видео: Как работает подключенная система

Важный момент

Если вы решили подсоединить устройство с помощью проводного способа, то может возникнуть проблема: после запуска двигателя на экране навигатора появляются сильные помехи, затрудняющие обзор. Для их устранения в схему подключения необходимо добавить реле. Подойдёт реле с автомобиля ВАЗ, к примеру, реле от дворников или от вентилятора. Схема подключения приводится ниже.

Как видим, в подключении видеокамеры к навигатору нет ничего сложного, и с этой задачей справится даже начинающий автолюбитель. Главное, на что стоит обратить внимание, это на надёжность контактов и изоляции, так как вышеуказанные помехи могут возникать в том числе и из-за небрежной изоляции проводов питания и массы.

Копирайтер с пятилетним стажем. (2 голоса, среднее: 5 из 5)

Этот вопрос — первые приходит на ум каждому автовладельцу, кто хочет обезопасить парковку своего автомобиля и установить камеру заднего вида.

В этой статье мы описали большенство из распространенных вариантов для подключения камеры заднего вида и вывода картинки.

Обратите внимание — данная статья расчитана для владельцев автомобилей, которые не оснащены штатной магнитолой с TFT экраном!

Варианты вывода картинки с парковочной камеры заднего вида:

1) простой экран TFT,
2) GPS навигатор,
3) зеркало с встроенным экраном,
4) штатная или универсальная магнитола.

Подробнее о каждом из предложеных вариантов:

1)

Подключение камеры заднего вида экрану.

Подключение данным способом выглядит в большенстве случаев так:

TFT экран Вы можете прикрепить на двухсторонний скотч в любое удобное для Вас место. К монитору подключаем кабель от камеры заднего вида через разъем RCA (он же тюльпан) и питание самого монитора. Питание монитора подключаем параллельно с питанием камеры заднего вида.

При включении задней передачи включается камера и монитор. При выключении передачи монитор и камера выключаются.

Плюсы: дешевизна.
Минусы: нештатная установка, минимальная эргономика, ненадежное крепление на торпедо, частичное перекрытие обзора.

2)

Подключение камеры заднего вида через GPS навигатор

Данный вариант подключения актуален только для GPS навигаторов с AVI входом.

Для того, чтобы воспользоватся данным видом подключения, Вам понадобится переходник для подключения разъема RCA к входу навигатора

Так выглядит переходник для разъема RCA (тюльпан)

GPS навигатор устанавливается на лобовое стекло. К навигатуру следует подключить кабель питания и кабель камеры заднего вида.

Принцип работы: включаем заднюю передачу, картинка с камеры заднего вида выводится на экран навигатора, после выключения передачи, Вы можете пользоватся навигатором в штатном режиме.

Плюсы: дешевизна, универсальность.
Минусы: нештатная установка, минимальная эргономика, частичное перекрытие обзора, при снятом навигаторе необходимость установки такового (например, если необходимо быстро перепарковаться зачастую навигатор не устанавливают), наличие двух проводов (питание и видео кабель подключенных к навигатору).

3)

Подключение камеры заднего вида к зеркалу с встроенным экраном.

Данное зеркало с монитором устанавливается взамен штатному зеркалу, либо же поверх него. Под стеклом зеркала расположен монитор. Подключение зеркала производится к штатной проводке, камера подключается через RCA разъем (тюльпан), вся проводка скрыта под обшивкой.

Принцип работы аналогичен вышеперечисленным, при включении заднего хода автоматически включается камера заднего вида и экран в зеркале, после выполнения маневра зеркало возвращается в ждущий режим

Плюсы:
— простая установка без доработок,
— экран виден только во включенном состоянии,
— вандалоустойчивость,
— отличная эргономика и функциональность,
— возможность подключения нескольких камер (передняя, задняя, боковая камеры),
— простота установки.
Минусы: более высокая цена.

4)

Подключение камеры заднего вида к штатной магнитоле.

Штатные магнитолы обладают размерами экрана от 6,5 до 8. Установка магнитолы производится в штатное место (отведенное производителем).

Принцип работы камеры заднего вида аналогичен предыдущим

Плюсы:
— большой экран,
— эргономика.
Минусы:
— дороговизна,
— сложная установка.

Вложения для каждого варианта:
В расчет взяты средние показатели стоимости подключения каждого из вариантов.
1 вариант (экран) — 30$.
2 вариант навигатор — 100$.
3 вариант (зеркало)- 150$.
4 вариант (2Din магнитола) — 800$.

Чаще всего у такого автонавигатора должен быть видео вход, или AV-in. Это позволит устройству принять внешний видеосигнал с видеоплеера, видеорегистратора, камеры заднего вида, тв-тюнера и даже эхолота. Особенно это будет удобно, если у навигатора имеется большой экран.

В комплектацию таких навигаторов, в большинстве случаев, входят специальный AV-кабель, а все нужные для подключения кабели и соединительная проводка поставляется в комплекте с внешней видеокамерой, когда вы её приобретаете в магазине. Существуют видеокамеры для определённых моделей навигаторов, а есть универсальное оборудование, которое подходит для любого устройства, которое имеет AV-вход.

В отличие от автонавигаторов, где есть встроенная камера, к примеру, Garmin Nuvi либо xDevice BlackBox 7 (они могут выступать в качестве видеорегистраторов – снимая автомобиль спереди), существуют модели, где есть возможность подключить камеру заднего вида, которую вмонтируют в номерной знак или бампер, что значительно облегчает парковку при движении назад.

В настоящее время пользуются большой популярностью модели с беспроводными видеокамерами, состоящие из непосредственно камеры, передатчика и приемника. При таком подключении не требуется прокладка кабеля. У некоторых моделей есть специальная фреза, при помощи которой делают отверстие, куда потом вставляют камеру.

Подключить камеру к навигатору довольно просто и это не требует специальных навыков. Ее соединяют с беспроводным передатчиком, который, в свою очередь, подключают двумя проводами: один (чёрный либо коричневый) на корпус автомобиля, а второй (красный) к проводу питания заднего фонаря. Затем в автонавигатор вставляется приемник от видеокамеры, от которого отходят два провода: к USB разъему и к AV-входу.

Также можно подключить видеокамеру к навигатору при помощи Bluetooth. Камеру подключают к бортовой сети и крепят в задней части автомобиля. А подсоединив камеру к фонарю заднего хода, вы будете видеть на навигаторе картинку, как только включите заднюю передачу.

Проблем с подключением этой камеры быть не должно. Провода в комплекте идут с запасом и с нужными разъёмами. Единственная сложность может возникнуть при прокладке кабеля в салоне автомобиля. Зато в конечном итоге вы получите отличного помощника для безопасной и лёгкой парковки.

Pyle PLCM34WIR Беспроводной задний вид заднего вида Руководство пользователя камеры

Pyieusa.com

PLCM34WIR
Беспроводной задний вид резервного вида камеры
и монитор. Водонепроницаемый кулачок Vision, регулируемый угол поворота

Перед установкой продукта внимательно прочитайте все инструкции по установке. Неправильная установка приведет к аннулированию гарантии производителя.
Инструкции по установке применимы не ко всем типам транспортных средств и написаны как рекомендации, помогающие при установке системы. Пожалуйста, проконсультируйтесь с опытным техническим специалистом , если вам неудобно устанавливать продукт.
Перед использованием и установкой системы резервных камер ознакомьтесь с информацией по технике безопасности , приведенной в данном руководстве пользователя. Обязательно используйте продукт , как указано в данном руководстве пользователя. Произведенные изменения или модификации без соответствующего разрешения может лишить пользователя права на эксплуатацию оборудования.
ПРЕДУПРЕЖДЕНИЕ: Несоблюдение этих предупреждений и инструкций может привести к серьезным травмам, включая повреждение имущества, поэтому будьте внимательны и проявляйте максимальную осторожность.

Цифровая камера заднего вида предназначена для помощи водителю в обнаружении потенциально опасных условий движения, препятствий и крупных стационарных объектов. Вы, водитель, также должны помнить о безопасном и правильном вождении.
Использование цифровой камеры заднего вида не заменяет безопасного, правильного и законного вождения.
Никогда не выполняйте резервное копирование, глядя только на экран подключенного монитора.
При движении задним ходом всегда следует осматривать машину сзади и вокруг нее, как если бы в машине не было цифровой камеры заднего вида. Всегда следите за тем, чтобы место вашего вождения было свободным. Всегда делайте резервную копию медленно и с осторожностью.
Никогда не полагайтесь полностью на резервную камеру при резервном копировании. Изображение на экране монитора может немного отличаться от реальных условий и условий в реальном времени. Объекты, просматриваемые на мониторе заднего вида, отличаются от реальных расстояний, поскольку используется широкоугольный объектив. Поэтому используйте камеру в качестве вспомогательного средства и всегда следуйте намеченным правилам вождения, чтобы правильно оценивать расстояния до объектов.
Функция вспомогательного освещения камеры заднего вида при слабом освещении также помогает водителю. Всегда проверяйте окружение автомобиля своими глазами, так как отображаемое изображение может быть плохо освещено или не полностью видно. Всегда действуйте с осторожностью и выполняйте двойные проверки, прежде чем продолжить.
Область, отображаемая резервной камерой, ограничена. Он не отображает объекты, которые находятся рядом или чуть ниже бампера, под автомобилем или объекты вне поля зрения камеры. Вид камеры может меняться в зависимости от ориентации вашего автомобиля на дороге или изменения дорожных условий.
Обязательно проверяйте, правильно ли работает камера, правильно ли она расположена и надежно закреплена каждый раз, когда вы управляете автомобилем.
Убедитесь, что ваш багажник или люк работают правильно, как и предполагалось, до и после установки.
Соблюдайте осторожность при очистке автомобиля вокруг камеры.
Избегайте избыточного воздействия воды вокруг камеры, особенно при распылении или мойке высокого давления.
Содержите камеру в чистоте и не загромождайте ее мусором
Соблюдайте все правила дорожного движения и правила дорожного движения.
Проконсультируйтесь с местными законами и нормативными актами относительно любых ограничений на установку или использование.
Использование системы резервных камер недостаточно для полного устранения слепых зон автомобиля. Всегда помните об осторожном вождении, соблюдая все правила дорожного движения.

Установка системы и проводка
Примечания:
Установка камеры на автомобили с дизельным двигателем может потребовать немного другой проводки. Данные инструкции по установке применимы не ко всем типам транспортных средств.
Они предназначены только в качестве общего руководства из-за большого количества марок и моделей автомобилей. Проконсультируйтесь с местным законодательством об использовании этого продукта, чтобы убедиться, что это разрешено.
Установив эту систему камер заднего вида, вы должны быть уверены, что не ухудшите, не повредите и не поставите под угрозу безопасность какой-либо системы или устройства в вашем автомобиле.
Неправильная установка и подключение системы автомобильной камеры заднего вида может привести к повреждению электрической системы автомобиля, включая жизненно важные компьютеры автомобиля и операционные системы. Это может привести к аварии или пожару, причинению материального ущерба и/или серьезной травме. Настоятельно рекомендуется обратиться за профессиональной консультацией по установке к квалифицированному автоэлектрику или, в качестве альтернативы, поручить установку квалифицированному автоэлектрику.
Пожалуйста, убедитесь, что монитор закреплен и установлен так, чтобы он НЕ препятствовал каким-либо функциям безопасности автомобиля OEM. В случае аварии производитель не несет ответственности за телесные повреждения, вызванные попаданием в монитор снаряда.
Выберите место для установки монитора в желаемом месте.
Убедитесь, что расположение монитора не мешает обзору во время вождения.
Производитель не несет ответственности за ущерб, причиненный вашему автомобилю из-за неправильной установки или использования.
Осторожно: Данное устройство предназначено для работы от электрической системы 12 В/24 В постоянного тока с ОТРИЦАТЕЛЬНЫМ ЗАЗЕМЛЕНИЕМ. Подключение к другим типам электрических систем может привести к повреждению вашего автомобиля. Пожалуйста, свяжитесь с производителем, если вы не знаете тип системы в вашем автомобиле.
Быстрая установка:
Беспроводные модули 2,4G состоят из двух частей: « Передатчик» и « Приемник ». При установке « Transmitter », следует подключить к камере (камеру желательно установить в задней части автомобиля, чуть выше номерного знака). Передатчик и приемник оснащены встроенными силовыми кабелями. Ресивер подключается к прилагаемому монитору.
Принимает сигнал от камеры, подключенной к передатчику.
Подключите красный провод питания передатчика входного кабеля постоянного тока 12 В к положительному 12-вольтовому заднему фонарю в задней части автомобиля. Затем подключите черный провод входного кабеля постоянного тока 12 В и правильно заземлите. Затем передатчик подключается к камере и напрямую подает питание на камеру.
Затем подключите желтый разъем RCA Video к видеовыходу RCA передатчика. Попробуйте проложить этот желтый видеокабель по наименее навязчивому и не мешающему маршруту. Передатчик будет автоматически передавать видеосигнал на приемник по беспроводной сети после активации (после того, как ваш автомобиль будет двигаться задним ходом).
Затем возьмите другой беспроводной модуль (приемник) и используйте красный провод его входного кабеля постоянного тока 12 В, чтобы подключить его к панели предохранителей вашего автомобиля (предпочтительно к положительному напряжению 12 В выключателя зажигания), который будет получать питание только тогда, когда ваш автомобиль включен или активирован ключом. Затем подключите черный провод входа постоянного тока 12 В и правильно заземлите. Приемник должен быть подключен к монитору и напрямую подавать питание на монитор.
Примечание:
Белый разъем видеовхода на экране монитора предназначен для подключения дополнительного экрана монитора. Беспроводной приемник автоматически получает видеосигнал от подключенного беспроводного передатчика при активации. Источники видео (V1/V2).
Протокол установки:
Найдите проводку заднего фонаря позади фонаря заднего хода вашего автомобиля. Возможно, вам придется снять внутреннюю панель или другую крышку, чтобы найти проводку.
Подключить беспроводной модуль к фонарю заднего хода.
Подключите камеру к беспроводному модулю, затем установите камеру в нужном месте.
Установите монитор дисплея.
Другой беспроводной модуль подключается к монитору дисплея (устанавливается в блоке предохранителей автомобиля)
– Линия управления зажиганием 12В, на эту линию подается питание 12В при включенном ключе, теряет питание при выключенном ключе.
Подключение камеры (с помощью беспроводного передатчика):
а. Подключите красный провод беспроводного модуля к положительному проводу фонаря заднего хода вашего автомобиля.
б. Подключите черный провод беспроводного модуля к отрицательному проводу фонаря заднего хода вашего автомобиля.
с. Убедитесь, что провода надежно и безопасно подключены, и ко всем соединениям применена надлежащая изоляция.
д. Определите наилучшее место для установки беспроводных модулей, поскольку они не являются водонепроницаемыми и нуждаются в надежном и безопасном месте.
Подключение монитора (с помощью беспроводного передатчика):
а. Подключите красный провод другого беспроводного модуля к положительному проводу фонаря заднего хода вашего автомобиля.
б. Подключите черный провод другого беспроводного модуля к отрицательному проводу фонаря заднего хода вашего автомобиля.
с. Убедитесь, что провода надежно и безопасно подключены, и ко всем соединениям применена надлежащая изоляция.
д. Определите наилучшее место для установки беспроводных модулей, поскольку они не являются водонепроницаемыми и нуждаются в надежном и безопасном месте.
*Эта система резервной камеры заднего вида также включает в себя кабели, которые позволяют установить систему с помощью дополнительного проводного подключения с помощью прилагаемых кабелей питания (см. схемы установки).
Примечания:
– Определите наилучшее место для камеры (помните, что вы должны протянуть кабель от камеры к передатчику). Возможно, вам придется просверлить небольшое отверстие в панели рядом с вашим номерным знаком (камеру желательно установить прямо над номерным знаком).
— Убедитесь, что при прокладке соединительных кабелей оставлен небольшой провис, чтобы вы могли перемещать камеру вокруг номерного знака, если позже вы решите немного изменить положение камеры.
— Протестируйте систему камеры и монитора после завершения установки.
Активируйте карту и поверните ключ в положение аксессуара. Подключенный монитор автоматически включится, если он правильно подключен к источнику питания.
При включении автомобиля задним ходом должно появиться изображение.
PLCM34WIR
Беспроводная резервная камера и монитор Система помощи при парковке
Включает камеру, монитор и все необходимые кабели и провода
Беспроводные адаптеры:
Передатчик и приемник 2. 4G
Мгновенная отправка видео с камеры на ЖК-дисплей
Дальность беспроводной передачи: макс. 80 футов.
Приоритет обратной камеры для сигнала Sense
Автоматически включается, когда получается видеосигнал
Монитор:
3,5 ”Slim TFT-LCD Стоя 200:1
Видеовходы RCA
Автоматическое переключение системы NTSC/PAL
Встроенный беспроводной видеоприемник 2,4 ГГц
Возможность подключения дополнительного видеомонитора
Размеры (Ш x В x Г): 4,13 x 3,35 x 0,87 дюйма
сообщите об этом объявлении
Камера:
Кулачок с регулировкой угла поворота
Водонепроницаемая конструкция морского класса
Ночное видение/Ночное видение
CMOS
Датчик изображения 0: OV0046
Всего пикселей: 510 x 492
Разрешение: 380 твл
Мин. Освещенность: 0,5 люкс
Видеовыход: 1,0 В пик-пик – 75 Ом
Предпочтительный монтаж непосредственно над номерным знаком
*Установка с беспроводными адаптерами или проводное подключение с помощью прилагаемых кабелей
Источник питания: 12 В пост. тока, 200 мА
90 Размеры (В x Ш x Г): 1,3 дюйма x 8,0 дюйма x 1,26 дюйма

Требуется обслуживание или ремонт?
Хотите оставить комментарий?
PyleUSA.com/ContactUs
Вопросы? Вопросы?
Мы здесь, чтобы помочь!
Телефон: (1) 718-535-1800
Эл.
Каталожные номера
Пайл США Электроника | Домашнее аудио | Автомобильная аудиосистема и многое другое American Express Apple Pay Diners Club Откройте для себя JCB Mastercard PayPal Venmo Visa
7 сентября 2021 г. 9 сентября 2021 г. Posted inPyleTags: PLCM34WIR, Pyle, Беспроводная резервная камера заднего вида
Насколько сложно установить резервную камеру?
Если у вас есть транспортное средство для отдыха, вы, вероятно, уже знаете, что может быть сложно маневрировать на своем доме на колесах или видеть позади него при вождении, парковке или попытках въехать и выехать из узких мест в кемпингах.
К счастью, оснащение автодома камерой заднего вида может решить эти распространенные проблемы.
Тем не менее, многие люди все еще колеблются, думая о покупке камеры заднего вида для дома на колесах, потому что опасаются, насколько сложно будет установить ее на свой дом на колесах.
Вот почему мы составили этот список, чтобы вы знали, насколько сложно установить одну из них, и различные детали, связанные с резервными камерами для автофургонов, которые вам необходимо знать:
Вот ответ на вопрос, если сложно установить A Камера заднего вида:
Насколько сложно будет установить камеру заднего вида на дом на колесах, зависит от ваших навыков и типа используемой системы. Установить беспроводную камеру заднего вида проще, чем проводную, особенно если у вас уже есть для этого технические знания.
Содержание
Два разных типа камер заднего вида для автодомов
Существует два основных типа систем камер заднего вида для жилых автофургонов.
Какой тип вы выберете, в конечном счете, будет зависеть от ваших потребностей и самостоятельной установки системы резервных камер. Установка беспроводной системы, как правило, проще, поскольку не требуется столько кабелей.
Тем не менее, процесс настройки системы беспроводной камеры заднего вида может быть технически более сложным, чем установка проводной системы камеры заднего вида на колесах.
Ниже мы кратко обсудили эти два типа камер заднего вида:
Проводные камеры заднего вида:
Возможно, вы уже догадались, но проводные камеры заднего вида подключаются к монитору с помощью кабеля.
В отличие от беспроводных камер заднего вида для автодомов, проводные камеры заднего вида имеют более сильный сигнал, что делает их более надежными и стабильными. Благодаря проводной системе резервных камер вам почти всегда гарантируется четкий и чистый обзор, обеспечивающий максимальную видимость.
Однако, когда вы выбираете систему проводной камеры заднего вида для своего дома на колесах, вам, вероятно, понадобится профессиональная помощь, если вы хотите, чтобы она была установлена правильно. Это особенно актуально, если у вас большая установка.
Предположим, у вас есть дом на колесах большего размера, и вы выбрали систему проводных камер заднего вида. В этом случае вы вполне можете заплатить значительно больше, чем за беспроводную систему, из-за кабелей.
Беспроводные камеры заднего вида:
Беспроводные системы камер заднего вида часто проще в установке, поскольку во время установки не требуются дополнительные кабели.
Это означает, что вы потратите меньше времени на процесс установки. Однако системы резервных камер с беспроводной камерой, как правило, теряют сигнал чаще, чем системы с проводными камерами заднего вида. Из-за этого вы можете столкнуться с подачей камеры, которая искажает качество изображения.
Тем не менее, беспроводные системы камер заднего вида лучше подходят для больших буровых установок с точки зрения цены, поскольку не требуют дополнительных кабелей.
Тем не менее, вы должны знать, что большие установки испытывают проблемы с сигналом при использовании систем резервных камер, которые являются беспроводными.
Люди обычно сами устанавливают камеры заднего вида?
Многие владельцы домов на колесах часто предпочитают самостоятельно устанавливать систему камер заднего вида, поскольку это более дешевая альтернатива, чем наем профессионального техника.
Однако вы должны знать, что это не всегда так, поскольку часто те, кто хочет установить систему проводной камеры заднего вида, нанимают кого-то, кто сделает установку за них.
Те, кто не так хорошо разбирается в технологиях, также обычно предпочитают нанимать кого-то, кто завершит установку за них.
Сколько времени занимает установка?
Сколько времени займет установка камеры заднего вида в автодоме, зависит от типа системы камер, которую вы хотите установить, и размера вашего автодома.
Как правило, вы можете потратить от одного до трех часов на установку системы беспроводной камеры заднего вида и от двух до четырех часов на установку системы проводной камеры заднего вида.
Всегда ли работают беспроводные камеры заднего вида?
В отличие от проводных камер, у беспроводных камер больше проблем.
Они не всегда работают, что может раздражать путешественников, особенно при использовании резервной камеры под давлением. Есть две причины, по которым беспроводные камеры заднего вида не всегда работают, и мы кратко перечислили их ниже.
Плохое качество изображения
Поскольку беспроводные камеры заднего вида не имеют кабелей, существует более высокий риск задержек и помех, которые влияют на качество изображения, получаемого вашим монитором. Если вы столкнулись с плохим качеством изображения, например с пикселизацией и размытостью изображения, вам может потребоваться пересмотреть конфигурацию беспроводных резервных камер.
Проблемы с подключением
Иногда беспроводная система резервных камер RV может включать аналоговый сигнал.
Аналоговые сигналы подвержены большим потерям соединения и пропаданию сигнала. Тем не менее, существуют системы беспроводных камер заднего вида для автодомов, в которых используется цифровой сигнал, но, хотя они и более надежны, чем аналоговый сигнал, цифровые сигналы все же могут испытывать потери сигнала.
Как установить проводную камеру?
Вы решили установить проводную камеру заднего вида без помощи профессионального технического специалиста, имеющего опыт установки проводных систем камеры заднего вида в автодомах?
Если это так, вы, вероятно, найдете полезными шаги по установке проводной камеры, о которых мы говорим ниже. Однако, прежде чем вы сможете просмотреть шаги, вам необходимо убедиться, что у вас есть все необходимое для завершения установки, включая инструменты для установки и все оборудование для камеры заднего вида.
Прежде чем приступить к установке, вам также необходимо проверить оборудование камеры заднего вида, которое вы планируете использовать. Вы не хотите закончить установку только для того, чтобы обнаружить, что само оборудование камеры не работает.
Обычно, если вы планируете установить систему проводной камеры заднего вида, вам понадобится герметик RV, дрель со сверлом 3/4, карандаш и набор отверток.
Когда у вас есть эти инструменты и предварительно протестированное оборудование для камеры заднего вида, вы готовы приступить к установке камеры заднего вида в автодоме:
1.
Установка камеры заднего вида:
Первый шаг в установке камеры заднего вида на колесах система учится, где установить камеру заднего вида.
Обычно большинство систем камер заднего вида для автодомов устанавливаются чуть ниже габаритного фонаря автодома. Если габаритные огни вашей установки низки, у вас не должно возникнуть проблем с установкой камеры.
2. Отметьте место:
После определения места установки камеры заднего вида вам нужно использовать карандаш и отметить место, где вы хотите просверлить отверстие диаметром 3/4 дюйма для проводки.
Однако, прежде чем отмечать место, где вы планируете сверлить, необходимо убедиться, что на пути нет стоек и предметов, которые вы могли бы случайно просверлить.
3. Просверлите отверстие
После того, как вы просверлите отверстие, вам нужно решить, будете ли вы прокладывать провода для камер заднего вида под домом на колесах или через потолочные стропила дома на колесах.
Вы также можете проложить проводку через кухонный шкаф или пол в автодоме. Тем не менее, помните, что вы не хотите сверлить отверстия до оценки наилучшего маршрута.
4. Прокладка проводов:
Когда вы решите, где просверлить отверстия, не забудьте проложить провод изнутри наружу.
Не забывайте, что вам также нужно будет заполнить отверстия, сделанные дрелью, герметиком для автофургонов, потому что вы не хотите, чтобы в ваш дом на колесах без необходимости попадали покупки или воздух.
5. Выровнять и соединить:
После прокладки кабелей вы можете выровнять и подключить камеру заднего вида и протестировать изображение, которое вы получаете на мониторе.
Вам следует настроить камеру несколько раз, чтобы убедиться, что вам нравится вид, который вы получаете с задней части автодома. Как только вы будете довольны видом, который вы видите, вы можете прикрутить камеру на место и использовать герметик, чтобы предотвратить накопление влаги.
6. Закрепите электропроводку:
Если вы решили проложить электропроводку под домом на колесах, убедитесь, что вы избегаете горячих мест или мест, где кабели могут быть защемлены.
После прокладки кабелей под домом на колесах вы можете использовать стяжки, чтобы закрепить проводку под домом на колесах.
7. Установка монитора:
После прокладки электропроводки через стены или снизу вы сможете установить монитор камеры заднего вида.
При установке не забудьте разместить его там, где его хорошо видно; в противном случае установка камеры заднего вида бессмысленна.
Обычно, если штекер прикуривателя находится рядом с монитором, вы будете знать, что он находится достаточно близко к вашему полю зрения, так как этот прикуриватель является источником питания для большинства мониторов.
8. Подключите вашу систему:
Наконец, вам нужно решить, хотите ли вы использовать камеру заднего вида только при движении задним ходом или хотите использовать ее постоянно.
Если вы хотите использовать камеру заднего вида только при движении задним ходом, вам необходимо, в зависимости от вашей системы, соединить синий провод системы с фонарем заднего хода.
Однако, если вы хотите, чтобы ваша камера всегда работала, вам нужно скрутить красный и синий провода блоков камеры вместе, чтобы они были включены при подключении. РЕЗЕРВНАЯ КАМЕРА
Эта статья была полезной?
Большой!
Нажмите, чтобы поделиться…
Вы нашли неверную информацию или чего-то не хватило?
Мы будем рады узнать ваше мнение! (PS: читаем ВСЕ отзывы)
Имя (не обязательно)
Электронная почта (не обязательно)
Сообщение
Как установить беспроводную резервную камеру: простой способ!
Вот инструкция по установке беспроводной камеры заднего вида
Камера заднего вида или камера заднего вида — это тип камеры, которую водитель автомобиля или транспортного средства устанавливает в задней части транспортного средства. Камера позволяет им видеть заднюю часть автомобиля, поэтому они не столкнутся со столкновением. Камера напрямую показывает, что находится позади вашего автомобиля, чтобы вы могли вести машину соответствующим образом и не попасть в аварию.
Как установить беспроводную резервную камеру: пошаговое руководство
Что ж, установка камеры не представляет особой сложности, так как руководство уже прилагается. Даже в этом случае некоторые новые водители или люди находят пошаговое руководство более простым. Вы также можете вызвать профессионалов или отвезти свой автомобиль в ремонтную мастерскую и установить его там. Это будет стоить вам сборов за установку; если вы готовы платить, пусть профессионалы сделают установку.
Прочтите прилагаемое руководство, чтобы облегчить вам установку камеры (Источник фото: youtube)
Необходимые инструменты
Чтобы не отставать от « как установить беспроводную камеру заднего вида , » , убедитесь, что у вас есть эти инструменты заранее.
Отвертка: пригодится, если вы хотите снять этот номерной знак, потому что туда идет камера
Плоскогубцы: вам нужно будет взять несколько проводов и отрезать их, нужны плоскогубцы
Камера: Конечно же, камера, которая входит в комплект камеры для записи сзади
Передатчик: передает запись на экран спереди, чтобы вы могли видеть
Экран заднего вида: вам понадобится это для просмотра видео, которые передатчик отправляет вам через систему беспроводной камеры
СМОТРЕТЬ БОЛЬШЕ:
10 лучших автомобилей с лучшей видимостью
Как поставить машину на парковочное место, как профессионал
Приступаем к процессу установки
Давайте перейдем к шагам-
Сначала вам нужно получить доступ к номерному знаку и удалить эти винты лампы номерного знака. Используйте отвертку и будьте осторожны с соединительным кабелем, чтобы не сломать его.
После того, как вы удалите кабель номерного знака, используйте силовой и видеокабель системы передатчика. Соедините эти кабели с указанными кабелями беспроводной камеры. Когда вы подключаете кабели, будьте осторожны с положительными и отрицательными концами и укладывайте их правильно.
Проложите все провода так, чтобы они не мешали передаче. Также аккуратно подсоедините проводку, чтобы не произошло короткого замыкания. Когда вы закрываете или открываете заднюю дверь автомобиля, сборка не должна мешать.
Пришло время подключить данный монитор к источнику питания. Вы можете использовать прикуриватель и разъем для подключения питания для передачи, когда приемник остается подключенным через USB к T-разъему. Чтобы убедиться, что передача энергии не протекает, используйте тестер мощности, и таким образом батарея не будет использоваться не по назначению.
Перепроверьте все соединения, когда решите, что установка завершена. Не должно быть незакрепленных проводов или отсоединенных кабелей. Подтвердите положение камеры, включив экран, и заднее видео должно быть четко видно.
Перед процессом установки отсоедините кабель аккумулятора и убедитесь, что он остается на месте. Кабель не должен касаться клеммы, иначе это может быть опасно!
Совет: Качество видео зависит от выбранной вами камеры; убедитесь, что он также поддерживает ночное видение.
Советы по парковке автомобиля, чтобы избежать несчастных случаев
Люди часто представляют себе эти несчастные случаи на шоссе или при опрометчивом вождении. Однако большая часть аварий происходит на парковках. Это так же верно, как и удивительно; вы благополучно доезжаете до парковки, и бац, вы врезаетесь в свою машину.
С камерой заднего вида вероятность аварий снижается (Источник фото: istockphoto)
Вам нужно стать водителем, который не только лучше водит машину, но и лучше паркуется. Давайте посмотрим, как вы можете стать эффективным водителем-
Притормозите
Это может быть самым очевидным действием; даже тогда люди этого не понимают. Вы должны соблюдать ограничение скорости и понимать, что парковка — это не место, где можно ускориться. Как бы вы ни спешили, всегда притормаживайте во время парковки.
Не паникуйте, если с вашим автомобилем что-то случится, воспользуйтесь этими советами по обслуживанию и почините себя!
Используйте стратегию
Стратегия позволяет каждый раз припарковывать машину без повреждений. Всегда соблюдайте безопасную дистанцию, чтобы вы могли тянуть машину вперед, не задевая ее.
Избегайте отвлекающих факторов
Возможно, вы снова удивитесь, но это факт, люди сталкиваются с транспортными средствами во время парковки, когда их окружают отвлекающие факторы. Избегайте использования мобильного телефона, прослушивания музыки и всего, что отвлекает. Это всего лишь вопрос минуты, чтобы припарковать свой автомобиль; приберегите развлечения на потом.
Предупредить других
Во время парковки всегда разумно сообщить другим, что вы собираетесь занять очередь или занять свободное место. Это не вы каждый раз, и вы сталкиваетесь также из-за других. Имейте это в виду, и вы должны предупредить других, чтобы избежать каких-либо обстоятельств.
Совет: Лучше поздно, чем никогда!
Оглядывайтесь назад
Конечно, эти зеркала заднего вида неплохо справляются со своей задачей, позволяя вам узнать, что сзади. Однако не полагайтесь на них полностью и продолжайте смотреть за своим автомобилем. Эти задние камеры тоже не следует использовать как единственное средство во время парковки; смотрите по сторонам и назад во время выполнения маневра.
Зеркала заднего вида дают хороший обзор задней части салона (Источник фото: istockphoto)
Кроме того, при парковке в ночное время убедитесь, что вы используете хорошо освещенное место. Таким образом, ваш автомобиль остается видимым и для других водителей, и они обращают внимание на парковку, рассматривая ваш автомобиль в пространстве.
Иногда вы можете подумать о том, чтобы припарковать машину в конце ряда. Что ж, это не будет мудрой идеей, поскольку это увеличивает шансы других водителей неосознанно ударить вашу машину.
No related posts.
