Установка магнитолы

Как принято говорить: «рыба гниет с головы».

А «головой» в автомобиле принято называть Головное Устройство, т.е. магнитолу. Поэтому для получения желаемого звука в первую очередь необходимо думать о замене магнитолы.

Установка магнитолы 1DIN

Магнитола такого размера — это классика жанра. В основном такими магнитолами комплектуют бюджетные автомобили с дешевой комплектацией. Усанавливаются они как правило в замен пластикового кармана на панели.

Подключение такой магнитолы происходит исключительно через евро ISO раъем, который представляет собой 2 коннектора: один акустический, другой силовой.

Стоимость установки 1 дин магнитолы.

В основном установка таких магнитол не столь проблематичная, поэтому и стоимость установки оносительно демократичная. Цена на установку варьируется в пределах 1000-1500р (при условии наличия штатной проводки для подключения магнитолы).

Стоимость такой установки в нашем центре в Воронеже составит 1000р при условии подключения pin-to-pin (т.е. в автомобиле имеется штатный разъем для подключения, он не поврежден, не отрезан и т. д.), при этом не требуется установки дополнительных переходных рамок, изготовления креплений и протяжки дополнительной проводки.

Если же необходимо дополнительные доработки по подключению и креплению стоимость установки и подключения магнитолы составит от 1500р-2000р в зависимости от сложности. Расходные материалы (рамка, разъемы, крепления — если они будут необходимы для установки) оплачиваются дополнительно.

Установка магнитолы 2 DIN

Установка и подключение 2DIN автомагнитол существенно более сложная процедура, чем установка 1DIN магнитол.

2DIN магнитола — это устройство с большим дисплеем и расширенным набором функций (возможность подключения камеры заднего вида, навигации, управление с кнопок руля). Для установки таких устройств зачастую требуется дополнительное приобретение переходной рамки под 2DIN магнитолы, либо доработка штатной при возможности.

Также сам метод крепления 2DIN магнитол зачастую более сложен, т.к. в основную часть иномарок ее можно поставить только на штатные крепления, которые снимаются со штатной магнитолы. Эти крепления не всегда хорошо подходят к 2DIN магнитолам, что опять же приводит к дополнительным трудозатратам.

Cтоимость установки 2DIN автомагнитолы

В зависимости от автомобиля цена на установку такой магнитолы в нашем центре в Воронеже составит от 2500р при условии подключения pin-to-pin (т.е. в автомобиле имеется штатный разъем для подключения, он не поврежден, не отрезан и т.д.).

В стоимость работ не включена переходная рамка (если она необходима) и изготовление крепления. Стоимость переходных рамок на различные виды автомобилей колеблется от 1000р до 2500р. Купить ее можно как у нас, так и привезти к нам уже купленную вами.

Установка и подключение камеры заднего вида к 2 ДИН магнитоле (даже если она идет в комплекте с ней) оплачивается отдельно.

В случае установки акустики в автомобиль вместе с шумоизоляцией автомобиля, на установку акустики предоставляется скидка в размере 10%

TSI-auto
Автозвук и оборудование
Установка магнитолы

Разбираемся, как выполнить правильное подключение автомобильной магнитолы, своими руками. Подключение магнитолы в машине, способы и схемы

Как установить автомагнитолу

Установка автомагнитолы чаще всего осуществляется в штатное место на передней панели автомобиля. В противном случае установка магнитолы выполняется с помощью специального крепления, которое можно сделать самому. Поскольку магнитолы 1 DIN наиболее распространены, посадочные места имеют высоту, подходящую для установки этих устройств. Под типоразмер 2 DIN потребуется дополнительная доработка приборной панели, чтобы установить в машину проигрыватель.

Следует проверить комплектацию устройства перед тем, как установить автомагнитолу, чтобы убедиться в наличии всех необходимых деталей. Установка штатной магнитолы производится с помощью специальной рамки, которая прилагается к устройству. Она используется для фиксации магнитолы в автомобиле. Вначале вынимается короб для мелких вещей, который стоит на штатном месте для монтажа. Затем вставляется метал
лическая рамка.

При помощи прилагаемого специального инструмента следует подцепить и отогнуть фиксирующие язычки.

Следующий этап установки автомагнитолы своими руками — это закрепление на посадочном месте. На задней стенке некоторых устройств имеется отверстие с резьбой. В него вкручивается шпилька, с помощью которой можно дополнительно закрепить проигрыватель. Для этого следует с обратной стороны приборной панели прикрепить специальную планку.

Чтобы установить нештатную магнитолу, потребуется проверить, какое крепление используется и подходит ли оно под посадочное место. Если на боковых стенках устройства есть отверстия с резьбой, то установка магнитолы на автомобиль осуществляется путем прикручивания к приборной панели болтами.

Как правильно подключить автомагнитолу

Подключение автомагнитолы производится несколькими способами:

С применением коннектора ISO.
Без использования фишки путем сращивания проводов.
Путем непосредственного соединения проводов питания с клеммами аккумулятора.

Через замок зажигания либо отдельный переключатель.
Через охранную сигнализацию.

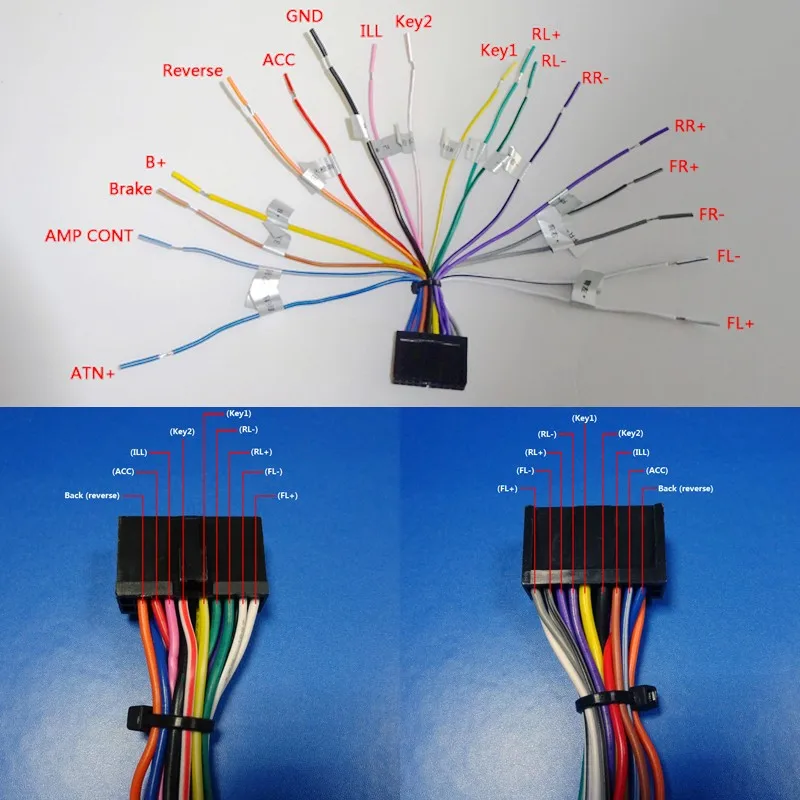

Схемы автомагнитол, которые помогают с правильным подключением, наносятся на этикетку на верхней крышке устройства. На них указывается цветовая маркировка проводов, установленная общепринятым стандартом:

красный — управление питанием;
желтый — питание памяти и усилителя;
черный — масса;
голубой с белой полосой — питание антенны с усилителем.

Для надежной фиксации проводку можно прицепить с помощью кабельных стяжек.

Подключение с фишкой и без фишки

Первый вариант подключения магнитолы к автомобилю подойдет при наличии соединителя ISO, который встроен в устройства, выпущенные недавно. Если магнитофон оснащен фирменным коннектором, то необходимо приобрести подходящий к нему переходник, который может оснащаться или нет дополнительной фишкой. В первом случае при наличии ответной части в автомобильной проводке коннекторы вставляются друг в друга.

В том случае, если фирменный переходник или сама магнитола не имеет фишку, присоединение кабеля осуществляется скручиванием или спайкой проводов. Последний вариант подключения без фишки гарантирует более надежное соединение. Схема автомагнитолы определяет назначение проводов по цветам и наличие дополнительных контактов. На некоторых автомобильных видеопроигрывателях предусмотрена парковочная линия. Она подключается к кнопке стояночного тормоза. Эта функция позволяет смотреть фильмы в машине, когда она стоит на ручном тормозе.

Подключение через АКБ

Если магнитофон имеет высокую выходную мощность, то его можно подключить прямо к АКБ. Такие магнитолы, обычно оснащены сабвуферами и все это в совокупности снижает пропускную способность контактов зажигания, и надежная работа устройства становится невозможной. Также таким способом можно воспользоваться, если при глушении двигателя отключаются все устройства. Подключение автомагнитолы производится с использованием кабеля, толщина которого должна быть не менее 3 мм2.

Сначала проводку прокладывают под капотом, избегая нагретых и подвижных деталей. А после кабели заводят через специальное отверстие под приборную панель, а после установки магнитофона все тщательно герметизируется, во избежание попадания влаги.

Чтобы подсоединиться к клеммам АКБ, нужно от каждой из них открутить гаечки и завести зачищенный провод автомагнитолы под болт, и, соответственно, снова закрутить гайки.

Подключение через выключатель зажигания

Положительной стороной подключения магнитофона через выключатель зажигания, является предотвращение разряжения АКБ при длительном простое. Это происходит из-за того, что отключается провод магнитофона желтого цвета, который отвечает за питание во время функционирования оборудования. А красный должен быть подключен к источнику непрерывного тока.

Провод желтого цвета, отталкиваясь от схемы, необходимо прикрутить к клемме выключателя зажигания, которая расположена под напряжением, если зажигание включено. Определить это можно, благодаря контрольной лампе. Такой способ обеспечит работу автомагнитолы, если зажигание включено

Через кнопку вместо выключателя системы зажигания

Возможно подключение автомагнитолы через кнопку, которая может отключить подачу питания, если магнитофон длительное время не используется. Это поможет предотвратить быстрое разряжение АКБ.

Чтобы подключить автомагнитолу, так, необходимо соединить вывод с любым из проводов сети электропитания автомобиля. Чтобы включить магнитолу, нужно будет нажать кнопку. А если нужно оставить авто на продолжительное время, то нужно отключить питание переключателем.

Через сигнализацию

Для подключения в авто головного мультимедийного устройства может использоваться охранная сигнализация. В схему оборудования включается дополнительное 5-контактное реле, которое разрывает цепь питания магнитолы при активации режима охраны. Коммутирующий узел размещается в разрыв провода подачи питания к усилителю, перед реле предусматривается установка защитного предохранителя, рассчитанного на ток 10-15 А. Для отключения питания музыкального оборудования используется выход управления внешней блокировкой (отрицательный импульс).

Монтаж магнитолы и подключение к бортовой сети через блок сигнализации рекомендуется выполнять в специализированном сервисе. При ошибочной коммутации головное устройство продолжает потреблять ток силой до 200 мА, что приводит к снижению емкости аккумулятора. На части охранных комплексов требуется установить электронный блок, построенный на слаботочных транзисторах и дополнительных сопротивлениях. Конструкция модуля зависит от выходной логики автомобильной сигнализации.

Методика подключения головного оборудования через двойное реле и блок охранного комплекса:

Подсоединить желтый кабель от батареи через контакты 30 и 85 первого реле, а затем провести шнур к проигрывателю.
К контакту 86, расположенному на первом реле, проложить сигнальный кабель от блока управления центральным замком (отрицательный импульс).
Контакт 87А первого реле подключить к штекеру 30, находящемуся на втором коммутационном блоке. Контакт 86 от второго реле подсоединяется к кузову автомобиля.
От штекера 85 на вторичном реле провод прокладывается к внешнему усилителю или антенне.
Красный провод проходит через замок зажигания и диод. Затем цепь подсоединяется к контакту 87, расположенному на втором реле, и выводится к колодке головного устройства.

Pioneer DEH-1600UB

Краткое описание

DEH-1600UB – это чистейший звук мощностью 4 x 50Вт. Для ее усиления можно подключить другие стереокомпоненты – фронтальные, тыловые АС или сабвуфер через выход предусилителя RCA.

[su_button url=”https://ya.cc/C9Wzp” target=”blank” style=”soft” background=”#c81e1b” size=”13″ center=”yes” icon=”icon: car”]Купить магнитолу на Яндекс Маркете[/su_button]

Воспроизводите CD или CD-R/RW с поддержкой MP3, WMA и WAV файлов, или используйте USB с подсветкой, либо дополнительный Aux-вход для подключения внешних устройств.

Характеристики

Радиоприемник	есть, цифровой тюнер
CD-проигрыватель	есть
MP3-проигрыватель	есть
DVD-проигрыватель	нет
Blu-ray-проигрыватель	нет
Усилитель	есть
Эквалайзер	есть
Навигатор	нет
ТВ-тюнер	нет
Пиковая мощность	4×50 Вт
Типоразмер	1 DIN
Интерфейс CD-ченджера	нет
Цвет	черный
Форматы	CD-Audio, MP3, WMA
Носители	CD-R, CD-RW
Тип дисплея	монохромный
Инфракрасный пульт	нет
Джойстик на руле	возможно подключение
Автопоиск станций	есть
Входы	USB
USB на передней панели	есть
Вход аудио на передней панели	есть
Выходы	PreAmp тыл, PreAmp сабвуфер
Поддержка Bluetooth	нет
Съемная панель	есть
Поддержка диапазонов	FM, СВ
Поддержка RDS	RDS, RDS/EON, RDS/PTY
Тюнер с дальним приёмом	есть
Регулировка тембра	есть
Количество полос эквалайзера	5
Поддержка тегов ID3	нет
CD-текст	нет
Русскоязычное меню	есть
Размеры (ШхВхГ)	180x50x160 мм
Особенности	тыловые АС или сабвуфер

Автомагнитола Пионер

Настройка автомагнитолы пионер

Эти автомагнитолы сегодня по праву можно назвать самыми востребованными у нас в стране и не только. Секрет такой популярности прост.
Пионер легко устанавливать и автомагнитола этой фирмы очень надежна и отличается хорошим звуком.

Подключение

Автомагнитола Пионер может быть подключена двумя способами. Первый из них и будет представлен ниже.
Первый способ подключения подразумевает использование штатного разъема, а второй — подключение без стандартных соединителей.

Примечание. Стоит заранее знать о том, что использование второго метода подключения не поддерживают производители автомагнитол и гарантия уже более действовать не будет. Кроме этого, есть немая вероятность допустить ошибку в процессе подключения проводов.

С другой стороны второй метод подключения популярен в среде автомобилистов из-за того, что иного выхода просто не остается. В частности, если на транспортном средстве нет соответствующего разъема для подключения, приходится этот способ использовать.

Внимание. Даже если используется первый способ подключения, нужно быть крайне внимательным и делать все очень аккуратно. Предварительно рекомендуется убедиться в том, что распайка клемм на соединителе проведена грамотно.

Алгоритм подключения автомагнитолы Пионер

Pioneer инструкция к автомагнитоле

Штекеры по стандарту ISO – это принятый международно стандарт подключения для всех автомагнитол.
Итак, для подключения автомагнитолы первым способом понадобятся:

Штекеры;
Переходники;
Изолента.

Приступаем:

Обрезаем провода от штекера магнитолы или проводки автомобиля.
Подключаем автомагнитолу, согласно цветовой распиновки, приведенной выше.

Все провода тщательно изолируем лентой.

Примечание. Некоторые специалисты считают, что изолирование проводов будет выглядеть не слишком эстетично и даже надежно.
Особенно это касается зимнего времени года, когда изолента на проводе не обеспечивает должной надежности. Такие соединения могут вызывать короткое замыкание. С другой стороны, можно воспользоваться термоусадочной трубкой или специализированными зажимными клеммами и проблему решить.

Установка контактов по стандарту ISO дает возможность в дальнейшем устанавливать новую автомагнитолу pioneer без прокладывания проводов. Достаточно будет вытащить по салазкам старую магнитолу, переключить штекеры и все.

Инструкция к автомагнитоле pioneer

Если на автомобиль никогда не подключалась автомагнитола, то придется сделать следующее:

Протянуть акустический провод для динамиков, в соответствие с вышеприведенной распиновкой.
Прикрепить рамку автомагнитолы к панели консоли.

Примечание. Как правило, в современных автомобилях уже имеются вырезанные производителем места для подключения автомагнитолы.

После установки рамки в готовый слот, выгибаются лепестки металла на рамке (делается это отверткой и таким образом, рамка надежно сидит на своем месте).
Подключаем магнитолу к штекерам.
Вставляем в гнездо до появления характерного щелчка.
Проверяем работу магнитолы.

При демонтаже автомагнитолы достаточно будет разжать боковые лепестки.

Примечание. В комплекте с автомагнитолой Пионер идут специальные пластинки, которые вставляются с обеих сторон магнитолы до упора. Когда нужно снимать автомагнитолу, с их помощью отводят в стороны боковые лепестки, тем самым, давая возможность устройству перемещаться.

Вышеописанная инструкция подключения автомагнитолы Пионер не единственная. Здесь процесс описывается в общих чертах, а для тщательной информации рекомендуется использовать не только пошаговые рекомендации, но и фото и видео – материалы, где все тщательно показывается и рассказывается.
Цена установки автомагнитолы своими руками будет очень низкой, ведь придется потратиться только на пару штекеров и изоленту.

Характеристики и подключение магнитолы Pioneer Mosfet 50wx4

Магнитола соответствует всем современным технологическим стандартам, как визуально, так и по части технического оснащения. Она оборудована тачскрином, благодаря чему все операции на ней стало производить ещё быстрее и проще – всего несколькими нажатиями на сенсорный экран. В то же время, дизайн магнитолы не лишён и классического «убранства» в виде кнопок, отвечающих за доступ к основным функциям. Надо сказать, что внешне Mosfet 50wx4 ничуть не уступает заводским устройствам даже от самых именитых автопроизводителей, а потому подойдёт в качестве альтернативы для любого авто, даже для некоторых представителей бизнес-класса.

Схема подключения

Общая характеристика

По функционалу новый Pioneer также не уступает своим конкурентам. С её помощью можно слушать все доступные в регионе, где располагается автомобиль, радиостанции, музыку с различных внешних носителей, от классических CD/DVD-дисков до SD и flash-карт, просматривать видеоролики. Благодаря большому размеру диагонали и достаточно высокому разрешению дисплея, пользователь может наслаждаться заставкой при включении и красочным оформлением меню вместо маленькой монохромной подсветки, характерной для большинства автомагнитол.

Технические особенности

Благодаря сочетанию таких качеств, как компактность и техническая оснащённость, новый Pioneer Mosfet 50wx4 может похвастаться отличной информативностью. Разораться в функционале нетрудно, достаточно понимать значение каждой клавиши, с помощью которых и осуществляется регулировка. Надписи на кнопках и само меню прибора не русифицированы, потому их придётся читать на английском языке.

[su_button url=”https://ya.cc/C9X6h” target=”blank” style=”soft” background=”#c81e1b” size=”13″ center=”yes” icon=”icon: car”]Купить магнитолу на Яндекс Маркете[/su_button]

Тем не менее, затруднений возникнуть не должно:

Кнопка «Audio» позволяет перейти из режима просушивания радиостанции к музыке, записанной в памяти устройства либо на внешнем носителе;
«Func» отвечает за доступ к функциональному меню;
Клавиша «Repeat» при своём нажатии воспроизводит повторно ту композицию, которая играла последней в очереди;
Кнопка регулировки громкости имеет классический вид вращающегося джойстика, с его помощью воспроизводимый трек можно сделать тише либо громче с помощью его планомерного вращения вниз либо вверх соответственно;

Цифровые клавиши «1», «2», «3», «4», «5», «6» отвечают за переключение радиочастот – на каждую частоту, благодаря большому объёму внутренней памяти устройства, может приходиться до шести радиостанций, а в числе поддерживаемых форматов присутствуют как FM, так и AM. С помощью указанных кнопок переключение происходит максимально быстро, без необходимости повторного поиска и настройки;

Pioneer Mosfet 50wx4 оснащён встроенной гарнитурой, благодаря чему можно разговаривать по мобильному телефону даже во время движения на автомобиле, не держа, при этом, его в руках. Кроме того, все SMS/MMS оповещения, полученные на телефон, когда включен режим «hand’s free», мгновенно дублируются на экран магнитолы, где их также можно открыть и прочесть.

Разумеется, присутствуют разъёмы под все современные носители. Предусмотрена возможность подключить наушники и наслаждаться музыкой единолично – она будет полезна, когда водителю чрезвычайно важно сосредоточится на дороге, а передний пассажир предпочитает абстрагироваться от этих забот.

За поиск частот отвечает интегрированный тюнер. Диапазон может быть выбран пользователем самостоятельно, путём ручного поиска, либо этот процесс может быть автоматизирован. В большинстве стран мира тюнер работает очень хорошо – исправно ловит все существующие и доступные для прослушивания радиостанции. Исключение составляют частоты США.

Прочие нюансы

Установка магнитолы Pioneer Mosfet 50wx4 происходит в соответствии со всеми стандартами подключения такого рода устройств, как правило, в комплекте к нему прилагается инструкция, в которой этот процесс расписан пошагово. Более подробно с установкой данной модели можно ознакомиться на видео:

Как установить и подключить

Во многих машинах автомагнитола устанавливается в центральной консоли. Монтаж устройства трудностей не вызывает. Штатное место соответствует 1 или 2 DIN типоразмеру приемника. Если ранее использовавшееся головное устройство было подключено через разъем ISO, то его необходимо просто подсоединить к колодке на тыльной стороне магнитолы. В противном случае нужно купить подходящую к данной модели фишку и перепаять провода.

Для того чтобы приемник не потреблял энергию при выключенном зажигании, в разрыв питающего провода устанавливают кнопку, разрывающую цепь. Чаще всего питание аппарата берут от бортового потребителя, подключенного после замка зажигания.

Распиновка аавтомагнитолы

Сегодня, как правило, устанавливаются идентичные разъемы ISO. Поэтому заменить ее не составит труда: достаточно лишь переставить штекер. Если штекер потеряется или сломается, запомните или промаркируйте каждый проводок, чтобы подключить устройство. Распиновка детально показана на схематических рисунках. Если будете следовать инструкции, вы легко сможете сделать все своими руками, а после — наслаждаться музыкой в дороге в любое время.

Размеры и разъемы

Это может быть одноблочное или двухблочное (1 и 2 din) устройство. Версия 2 din в два раза выше 1 din, поэтому стоит заранее рассчитать размеры ниши. Разъем, который есть в автомобиле, может отличаться от того, который установлен в магнитоле. Если он отсутствует, установите переходник. Этот способ подключения новой автомагнитолы Пионер очень прост. Мы предлагаем вам полный список рекомендаций, чтобы упростить задачу для вас.

Подсоединение 1 din

Чтобы проводить работу, вам понадобятся отвертка и пластиковые хомуты.

Если вы используете стандартную стандартную схему подключения автомагнитолы пионер с соответствующими разъемами ISO, то сложностей не будет.

Если в салоне вашей машины их нет, то подсоедините провода таким образом:

демонтируйте панель;
снимите штекеры с проводков, соедините провода, как показано на картинке;
заизолируйте все места соединения проводков;
зафиксируйте хомуты.

Подсоединение 2 din

Подключение автомагнитолы марки пионер лучше выполнять так, чтобы питание шло от аккумуляторных батарей.

Так устройство можно включать на всю мощность. При этом помехи заметно снизятся. Обратите внимание:

Если в вашей машине нет проводки от аккумулятора, воспользуйтесь многожильным медным проводом. Те, которые продаются вместе с автомагнитолой марки Pioneer, не подходят. Важно, чтобы провод был достаточно длинным, чтобы его хватило от ниши до аккумулятора. На расстоянии полуметра от аккумулятора установите предохранитель (20 А).
Не стоит перекручивать проводок от устройства 2 din из-за возможных помех и низкой мощности.
Заизолируйте каждый проводок.

Подсоединение к мультирулю

Чтобы правильно установить проигрыватель в салон с мультирулем, воспользуйтесь адаптером. Он может быть универсальным или специализированным. На видео хорошо показаны все этапы, поэтому вам не составит труда проделать эту работу в своей машине. За счет адаптера вы без труда подсоедините устройство.

Подключение адаптера:

отключите аккумулятор от сети автомобиля;
извлеките магнитолу;
подсоедините кабель адаптера к автомагнитоле, а адаптер — к ISO-разъему;
настройте на мультируле кнопки;
подключите АКБ.

Как настроить

Настройка магнитолы Пионер проводится с помощью регулятора-джойстика. Все регулировки осуществляются из главного меню, которое вызывается нажатием регулятора Multi-Control. После этого нужно выбрать окно Audio, и повторно нажать джойстик. На открывшемся экране выбирают необходимую функцию. На новом головном устройстве все регулировки имеют значение «0».

Чтобы вернуться к первоначальному экрану, нужно нажать кнопку Band/Esc. Возврат к главному меню проводится клавишей Disc/Back/Scrl. Для этого ее нужно удерживать до появления картинки, а просто нажатие приведет к предыдущему меню.

Функции

В инструкции по применению подробно рассказано, как настроить на устройстве все доступные функции. Больше всего затруднений вызывает поиск и запоминание радиостанций на FM-приемнике и регулировка параметров аудиосистемы. На многих моделях Pioneer Mosfet 50Wx4 имеется возможность использования громкой связи. Для ее настройки необходимо включить функцию Bluetooth на телефоне и приемнике. После нескольких секунд поиска на экране отразится информация о соединении устройств.

Настройку радиостанций можно проводить в автоматическом или ручном режиме. Для этого необходимо зайти в главное меню и найти функцию BSM (автоматический поиск). После ее включения начнется поиск радиостанций с частотой вещания от меньшей к большей. Чтобы записать понравившуюся передачу, необходимо нажать кнопку от 1 до 6.

Как выключить

Выключить магнитолу Pioneer можно 2 способами:

Кнопкой OFF. Для этого необходимо нажать на клавишу и удерживать ее до отключения устройства.
Выключением зажигания. Чаще всего таким способом отключают аппарат при постановке автомобиля в гараж или на стоянку. После поворота ключа в положение «0» обесточиваются все потребители, запитанные после замка зажигания.

Необходимо помнить, что выключив магнитолу ключом, при пуске двигателя она включится автоматически в режим, который был до выключения.

Источники

https://AutoTuning. expert/magnitola/podklyuchenie-shema.html
https://autolocked.ru/magnitola/podklyuchenie-magnitoly-k-avtomobilyu-svoimi-rukami
https://omagnitolah.ru/podklyuchenie/shema.html
https://mcgrp.ru/manual/pioneer/deh-1600ub
https://avtozvuk-info.ru/shemy-podklyucheniya-akusticheskoj-sistemy/podklyuchenie-avtomagnitoly/ustanovka-avtomagnitoly-pioner-16
http://1avtozvuk.ru/sovety/magnitola-pioneer-mosfet-50wx4
https://omagnitolah.ru/modeli/pioneer-mosfet-50wx4-instruktsiya.html
http://carsmotion.ru/avtogadzhety/kak-podklyuchit-avtomagnitolu-pioner.html

Установка автомобильной стереосистемы: пошаговая инструкция

Вы здесь

Главная | Установка автомобильной стереосистемы: пошаговое руководство | Бесплатные руководства для домашних механиков | Часть 5: Кузовные работы и модификации

Сколько стоит установить автомагнитолу?

Стоимость установки автомобильной стереосистемы может сильно различаться в зависимости от устанавливаемой аудиосистемы. На самом базовом уровне мы говорим о головном устройстве — мозге вашей стереосистемы, который находится на приборной панели.

Вы можете рассчитывать на то, что заплатите в магазине около 50 фунтов за замену головного стереоустройства. Модернизация автомобильных динамиков и установка низкочастотного динамика добавят к этой стоимости, а установка DAB-антенны и установка динамиков там, где их в настоящее время нет, добавят трудозатраты к окончательному счету.

Стоимость профессиональной установки автомобильной аудиосистемы вскоре возрастет, поэтому имеет смысл выполнить эту работу самостоятельно.

Как самостоятельно установить автомобильную стереосистему

У вашей автомобильной стереосистемы все еще есть кассетная дека? У радио есть LW и MW, но нет FM или DAB? Хотели бы вы использовать свой телефон на законных основаниях во время вождения и подключать его через Bluetooth, отвечать на звонки и передавать любимую музыку по беспроводной сети, пока телефон находится в подставке?

Существует множество автомобильных аудиосистем, доступных для покупки — некоторые из них имеют одинарный DIN (кстати, DIN означает Deutsches Institut für Normung), другие — двойной DIN. Это относится к размеру отверстия, оставшегося после того, как вы сняли стереосистему: большинство стереосистем «старой школы» имеют одинарный DIN, но двойной DIN позволит вам установить что-то с сенсорным экраном, потому что, как следует из названия, у вас будет в два раза больше площади для работы.

Установка автомобильной стереосистемы – необходимо знать:

Автомобильные стереосистемы стандартного размера? Здесь мы рассматриваем стандартные головные устройства, которые можно снять дома. Современные автомобили, как правило, оснащены аудиосистемами, которые являются неотъемлемой частью не только дизайна автомобиля, но и функциональности приборной панели или других экранов, и их нельзя заменить автомобильными стереосистемами вторичного рынка.
Безопасность превыше всего Если вы собираетесь заменить радио, всегда отключайте аккумулятор при этом. Это самый безопасный способ приблизиться к этому, но убедитесь, что вы знаете, как сбросить настройки систем вашего автомобиля (например, электрические стеклоподъемники). В вашем руководстве Haynes подробно описано, как это сделать.
Как снять автомобильную стереосистему? В вашем руководстве Haynes также объясняется, что вам нужно снять, чтобы добраться до автомобильной стереосистемы. В некоторых автомобилях нужно снять только сам блок. В других случаях вам может потребоваться снять панель или две. Какой бы ни была ваша ситуация, руководство с указанием, где находятся эти панели и где расположены зажимы.
Оснащение Используйте правильные инструменты для работы! Это звучит очевидно, но может возникнуть соблазн сэкономить время и деньги и использовать замену вместо того, чтобы отправиться в магазин автозапчастей за подходящим инструментом. Сделайте это, и вы рискуете что-то повредить.

Сколько времени займет замена магнитолы в моей машине?

Простая замена системы должна быть достижима примерно за час, но оставьте больше времени для непредвиденных проблем, таких как потенциальные проблемы с проводкой или установка антенны DAB. Всегда полезно сфотографировать, где провода были подключены к оригинальной стереосистеме, на тот случай, если вам повезет, и старые штекеры будут подключены прямо к новому устройству.

Как вытащить старую стереосистему?

Для многих автомобильных стереосистем требуются инструменты для снятия, известные как штифты или ключи для извлечения автомобильной стереосистемы, чтобы отсоединиться от приборной панели. К счастью, Интернет или магазины автозапчастей, такие как Euro Car Parts или Halfords сможет предоставить вам штифты, необходимые для извлечения заводского головного устройства.

Просто вставьте штифты и сдвиньте их вместе или друг от друга (в зависимости от автомобиля), а затем потяните их вперед, магнитола должна освободиться. Опять же, ваше руководство Haynes объяснит этот процесс.

Что насчет разъемов сзади?

Автомобильная аудиосистема обычно имеет два или три разъема для подачи питания, а также для подключения к автомобильным динамикам. Возможно, вы также найдете провод для антенны. Последний должен выдвигаться прямо, но штекеры, вероятно, имеют выступы, которые необходимо нажать, прежде чем их можно будет отсоединить от задней части автомобильной стереосистемы. Будьте осторожны, чтобы не заставить их. Последнее, что вы хотите сделать, это сломать пластик. Ваши пальцы должны быть всем, что вам нужно.

Нужно ли устанавливать новую антенну?

Если вы переходите на автомобильную стереосистему DAB, вам потребуется установить новую антенну, поскольку ваша старая антенна предназначена для приема аналоговых (ДВ/СВ/ЧМ) сигналов.

К счастью, вам может сойти с рук антенна DAB, установленная на окне, с проводкой, спрятанной за передней стойкой (или задней стойкой, если вы прикрепляете ее к заднему стеклу), отделкой и подведенной под остальные накладки на приборную панель; убедитесь, что он надежно закреплен.

Опять же, в вашем руководстве Haynes есть инструкции о том, как снять обшивку вашего автомобиля — некоторые автопроизводители используют одноразовые зажимы, которые ломаются после снятия обшивки, поэтому будьте готовы заказать новые зажимы перед работой.

Маловероятно, что ваша новая стереосистема DAB будет поставляться с антенной в комплекте, поэтому купите ее одновременно (и убедитесь, что она совместима!).

Разъемы какого размера для автомобильной стереосистемы?

Надеюсь, вам будет представлено стандартное соединение ISO, сзади которого находится логическая проводка (красный — под напряжением, черный — масса и т. д.). Если это не так, вам нужно будет купить специальный жгут проводов для автомобильной стереосистемы. Вы можете подключить к нему автомобильный жгут, а затем новый подключается к магнитоле.

Как закрепить новую стереосистему?

Если ваш автомобиль стандартного размера с одним DIN (форма почтового ящика), вам просто нужно установить «каркас», в который поместится ваше новое радио. Проконсультируйтесь в магазине автомобильных стереосистем о том, какая клетка вам нужна.

Сначала вам придется снять старую клетку (не поддавайтесь искушению использовать ее, так как вы просто заклините новую стереосистему в машине), а затем установите новую. Используя отвертку, отогните внутренние металлические штыри на клетке, чтобы закрепить ее.

Если у вас есть автомобиль, такой как Ford Focus Mk1, или Saab, или что-то еще с большим радиолицом, вам нужно будет купить адаптер для автомобильной стереосистемы, который заставит сменный блок лучше смотреться на приборной панели. К счастью, вы можете купить переходники для большинства распространенных автомобилей.

Осталось сделать еще один шаг, прежде чем вы все встанете на место.

Тестирование, тестирование…

Подсоедините все провода, включая провод антенны, и проверьте правильность работы новой стереосистемы, особенно цифровой прием. Если в стереосистеме есть Bluetooth, попробуйте подключить телефон и воспроизвести музыку или позвонить по телефону, чтобы убедиться в чистоте звука. На этом этапе вы также можете попробовать использовать Apple CarPlay или Android Auto.

В некоторых автомобилях вам может потребоваться поменять местами провода питания и зажигания. Удобно, что большинство новых стереосистем поставляются со жгутом проводов, в котором есть вилка на красном проводе под напряжением и желтом проводе зажигания, поэтому вы можете поменять их местами, если это необходимо.

Все работает! Могу ли я, наконец, установить его на место?

Да. Вставьте радиостанцию в новую клетку до щелчка. Не заставляйте его. Убедитесь, что провода не зажаты.

Установите окантовку и лицевую панель стереосистемы, и все, самое сложное сделано. Если вы еще этого не сделали, обратитесь к руководству, чтобы узнать, как использовать все новые функции вашей стереосистемы.

Предварительный просмотр бесплатного онлайн-руководства Haynes — загляните внутрь!

Как подключить проводку вашей новой автомобильной стереосистемы

от Crutchfield’s

Поедание шоссе с ясностью и громкостью.

В течение первых нескольких лет работы в компании Crutchfield я был одним из наших консультантов, помогая нашим клиентам выбирать новые аудиокомпоненты для своих домов и автомобилей. Это помогло мне узнать, что действительно важно для наших клиентов. В конце концов, я перешел в команду сценаристов и провел десять лет, изучая новые продукты и еще больше изучая автомобильную аудиотехнику.

Как редактор веб-статей Кратчфилда об автозвуке, я не мог просить более крутой работы. Мы слушаем музыку и играем с автомагнитолой каждый день!

Как и большинство из нас, я всегда увлекался музыкой и электроникой, которую мы используем для ее прослушивания. Я установил свою первую автомобильную стереосистему еще до того, как семейный автомобиль стал моим. В колледже я помогал друзьям и соседям по комнате устанавливать стереосистемы в их автомобилях и настраивать звуковые системы в их квартирах. Несколько лет я был ди-джеем-добровольцем на местной общественной радиостанции (играл поздним ночным металлом и воскресным утром блюграсс и альтернативный кантри). Именно там я также впервые узнал немного о звуковых микшерах.

Я люблю играть в ролевые игры, настольные игры (по последним подсчетам в нашем доме было около 200 настольных и карточных игр), проводить время с семьей и смотреть фильмы ужасов, когда их нет рядом.

Подробнее о Роберте

Работал в компании Crutchfield в 1999 г.
Присоединился к команде авторов Crutchfield в 2001 г.0026
Получение сертификата MECP (Mobile Electronics Certified Professional)
Автор десятков статей о Crutchfield и сотен презентаций автомобильных аудиосистем
Прошел тщательное обучение для консультантов, изучив все тонкости различных продуктов
Опытный фрилансер писатель и редактор, специализирующийся в основном на настольных играх

Другие работы Роберта Ференси-Виарса

Автомобильные стереосистемы с одним и двумя разъемами DIN

Как собрать короб для сабвуфера

Что означают классы водонепроницаемости IP?

Видео: Приспособления для установки автомобильной стереосистемы со скидкой

Практическое занятие с двумя видеорегистраторами Pioneer

Как выбрать радар-детектор

Первым шагом к установке новой автомобильной стереосистемы является подключение жгута проводов стереосистемы к адаптеру, который будет подключаться в вашу машину. Создание долговечных и надежных проводных соединений имеет первостепенное значение. Используя один или несколько методов, показанных ниже, вы можете быть уверены, что ваши соединения прослужат долгие годы и что ваша новая автомобильная стереосистема будет работать должным образом.

Как соединить два провода

В большинстве случаев вам потребуется соединить концы двух проводов вместе. Примерно в десяток раз. Ниже приведены способы, которые мы считаем лучшими для этого. Используйте метод, который лучше всего подходит для вас.

Пайка двух проводов

Пайка обеспечивает наиболее надежное соединение. Термоусадочная трубка защищает и изолирует это соединение. Задача всегда начинается со съемника для снятия изоляции с концов проводов.

Использование разъемов Posi-Products

Соединители Posi-Products™ легко крепятся и надежно фиксируются. Это наш любимый метод из-за качества соединителей и простоты техники.

Обжим проводов

Обжим позволяет получить достаточно прочное соединение. Вам понадобится обжимной инструмент и обжимные колпачки. Единственным потенциальным недостатком является то, что если колпачки не закручены достаточно плотно, они могут расшататься. Подергайте их хорошенько, прежде чем устанавливать эту стереосистему!

Как подключиться к существующим проводам

Иногда вам нужно подключить новый провод к середине существующего провода. Это называется «подцепить» провод, и есть несколько разных способов сделать это безопасно и надежно. Вот наши три предпочтительных метода. Ваша ситуация поможет определить лучший способ сделать это.

Врезка с помощью соединителей Posi-Tap

Так же, как и соединители для проводов, соединители Posi-Tap легко использовать для надежного врезки в другой провод.

Врезка с помощью пайки

Пайка — это старый способ выполнить работу, и вот хитрость правильной пайки врезного соединения.

Т-образное соединение (без пайки)

Т-образное соединение, также называемое «механическим» соединением, представляет собой способ создания прочного соединения с использованием только самих проводов. Иногда это единственный способ выполнить работу. Это также хороший вариант попрактиковаться на верстаке.

Позвольте нам сделать это за вас — Crutchfield ReadyHarness

Для большинства автомобилей мы предлагаем услугу Crutchfield ReadyHarness™. Мы возьмем жгут проводов от вашей новой стереосистемы и жгут проводов адаптера для вашего автомобиля и профессионально соединим их перед отправкой вашей новой стереосистемы. Мы сообщим вам, доступна ли эта услуга для вашего автомобиля, когда вы сообщите нам, на каком автомобиле вы ездите, и выберете новую стереосистему.

Между тем, вы можете узнать больше о процессе в нашей статье ReadyHarness. Имейте в виду, что вам, возможно, все же придется подключиться к паре проводов в вашей машине — мы не можем сделать это заранее.

Установите как профессионал

Два пучка проводов могут испугать, особенно если это ваша первая установка. Но задача на самом деле не так уж сложна, если вы не торопитесь и аккуратно подключаетесь, по одному проводу за раз.
