Подключение 2 din магнитолы: Схема подключения магнитолы 2 дин 7018B wilkYdin к автомобилю

Для начала вам необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую изоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм.  Для акустических проводов и АСС (красный) подойдут провода сечением  1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление, а это негативным образом влияет на качество звучания и громкость.

Внимание! Рекомендую все подключения делать с отключенным от АКБ силовым проводом и подключить его в самом конце после всех соединений, когда будете готовы к проведению проверки.

И еще когда будете подключать не забудьте примерно в 30 см от аккумулятора в разрыв плюсового провода подключить колбу с предохранителем на ток не менее 10 А, а лучше на 15 А.

Прокладывать провода нужно особо аккуратно что-бы нигде они не перетерлись, потому как автомобильные условия эксплуатации весьма жесткие сами по себе априори. Как правило в любом автомобиле в багажном отсеке есть специальные резиновые или что-то в этом роде отверстия для прокладки проводов идущих от АКБ в салон.

Красный провод ACC необходимо подключить к замку зажигания. Определить такой провод можно мультиметром/тестером в режиме измерения постоянного напряжения DC. При повороте ключа в замке зажигания на этом проводе должно быть напряжение борт сети 12 — 14 В.

Пары проводов идущих на акустику нужно подключать строго с соблюдением полярности. Провода от динамиков обычно идут парой, но их маркировка не всегда верна. Поэтому нам понадобится батарейка крона. На 1-2 секунды цепляем её к паре проводов и слушаем, какой динамик щелкнет. Далее смотрим на сам динамик и снова соединяем батарейку. Если динамик пошел вперед, значит, полярность верная, и прикручиваем его + к + и – к -, в соответствии со схемой. Если динамик пошел внутрь значит, полярность ошибочна и соединяем его наоборот.

Далее подключаете антенну, еще раз перепроверяете все соединения, аккуратно подключаете силовой провод к АКБ и можно пробовать включать. Если Вы соблюдали все рекомендации наверняка у вас магнитола включилась и работает как надо.

Как видите все очень просто 🙂

Если же что-то пошло не так, может быть и такое, но без шума и волшебного дыма. Начинать искать причину нужно с замера напряжения питания на фишке магнитолы. Сделать это можно мультиметром, ну или на крайняк контрольной лампочкой на 12 В.

В качестве дополнительной информации размещаю схемы подключения автомагнитол и все что с ними связано.

Схема подключения китайской автомагнитолы:

На рисунке изображена схема подключения твиттеров к задним динамикам через разделительный конденсатор:

На этом все друзья, очень надеюсь что данная статья помогла вам правильно своими руками произвести подключение своей магнитолы и Вы уже наслаждаетесь звучанием своих любимых музыкальных композиций.

Если после прочтения у вас возникли вопросы или Вы заметили неточности в статье напишите пожалуйста об этом в комментариях.

Как подключить автомагнитолу самому — Мой Солярис

Содержание

• 1 Как подключить автомагнитолу самому
  • 1.1 Типоразмер автомагнитолы 1 DIN, 2 DIN
  • 1.2 Подключение автомагнитолы с аудиоподготовкой
  • 1.3 Разъем ISO и его распиновка
  • 1.4 Подключение автомагнитолы без аудиоподготовки
  • 1.5 Цвет проводов и их расшифровка
  • 1.6 Подключение акустических проводов

Как подключить автомагнитолу самому

• Типоразмер автомагнитолы 1 DIN, 2 DIN
• Подключение автомагнитолы с аудиоподготовкой
• Разъем ISO и его распиновка
• Подключение автомагнитолы без аудиоподготовки
• Цвет проводов и их расшифровка
• Подключение акустических проводов

Добрый день, сегодня расскажем как подключить автомагнитолу самому, но прежде немного теории. Следует уточнить, что сам термин «автомагнитола» — устаревший. Так как настоящие автомагнитолы, в которых применялись магнитные головки, служащие для снятия звука с магнитной ленты, уже не выпускаются. И найти кассетные магнитолы сейчас можно разве что на барахолках.

В настоящее время используются CD-проигрыватели, DVD-проигрыватели, mp3-плееры или автомобильные компьютеры, так называемые, CarPc. Поэтому, более правильным будет употребление слова «головное устройство» или аббревиатура ГУ. Но, по привычке, большинство автолюбителей продолжают пользоваться словом «магнитола».

Головное устройство — компонент, который в автомобиле может меняться не один раз. У кого-то старое выходит из строя, кто-то устанавливает более продвинутое, а другие, наоборот, ставят старую дешевую магнитолу, перед продажей автомобиля.

Если в машине уже было установлено головное устройство, то подключить автомагнитолу самому, обычно, дело нескольких минут. Нужно снять старую магнитолу, с помощью специальных съемников и установить новый аппарат. Для этого просто отсоединяют штекер от одного устройства и подсоединяют к другому. Если же автомобиль новый и в нем еще не было установлено никакой акустической системы, придется немного поработать. Некоторые автомобили, особенно бюджетные версии, имеют так называемую «аудиоподготовку». Это означает, что вся проводка и динамики уже есть в наличии, остается только подключить автомагнитолу самому. Вам нужно просто выбрать нужное ГУ и соединить его с существующей проводкой.

Типоразмер автомагнитолы 1 DIN, 2 DIN

Для этого определитесь, какой типоразмер головного устройства вам нужен. Сейчас существуют два самых популярных стандарта: 1 DIN (однодиновые), размером 178×50 мм и 2 DIN (двухдиновые), в два раза больше по высоте. Первый — стандартный типоразмер, в котором изготавливаются большинство ГУ, второй — типоразмер мультимедийных устройств, имеющих большой дисплей, а также позволяющих подключать дополнительные устройства, такие, как камеры и прочее.

Подключение автомагнитолы с аудиоподготовкой

Выбрав магнитолу и, прежде чем приступать к подключить автомагнитолу самому, нужно внимательно прочитать инструкцию по подключению, в ней могут быть нюансы, которые не учитываются в статьях из интернета. Потом надо вставить в панель автомобиля монтажную корзину магнитолы и закрепить ее там. После этого подсоединить штекер переходника, идущий в комплекте с головным устройством, к нему самому. А другой конец штекера вставить в разъём ISO, который уже должен быть в месте установки магнитолы.

Разъем ISO и его распиновка

ISO — это международный стандарт, разработанных для проводки и автомобильных головных устройств, поэтому во всех автомобилях последних лет он должен применяться.

Подключение автомагнитолы без аудиоподготовки

Если же разъёма ISO в автомобиле нет, как нет проводки для акустики и динамиков, то, чтобы подключить автомагнитолу самому, потребуется больше времени. Для подключения вам понадобится акустический провод для колонок, силовой провод для питания, гофра и предохранитель на 10-15 А. Ну и паяльник с припоем.

В комплекте с головным устройством идет переходник, одной стороной он вставляется в ГУ, другой — в разъём ISO. Или же сама магнитола имеет на себе разъём ISO, в который подключается колодка с акустической и силовой проводкой. Очень желательно приобрести колодку с разъёмом ISO и подсоединить ее к проводке. Этим вы облегчите себе замену магнитолы в будущем.

Цвет проводов и их расшифровка

Из головного устройства выходит немного кабелей. При наличии инструкции разобраться с ними очень просто.

• Красный, жёлтый и чёрный — это питание.
• Первые два, это «плюс», чёрный — «минус».
• Отдельный синий провод, или синий с белой полоской — «remote», служит для удаленного включения усилителя.
• Остальные парные провода — выходы на 4 динамика, «плюс» и «минус» для каждого.

Провода питания рекомендуется подключать напрямую от аккумулятора, хорошими проводами, сечением не меньше 4 мм². Сечение плюсового провода должно быть равным сечению «минуса».

Провода надо протянуть через какое-нибудь отверстие в моторной перегородке, защитив гофрой и установив предохранитель на 10-15 А, на расстоянии не больше 20 см от аккумуляторной батареи. Причем жёлтый провод должен быть постоянно подключен к «плюсу». Если его отключать, каждый раз будут сбрасываться настройки ГУ. Красный провод можно подключить к замку зажигания, чтобы магнитола включалась только тогда, когда ключ находится в замке. А можно — напрямую к «плюсу» аккумулятора, через тумблер или кнопку.

Подключение акустических проводов

Акустические провода подключаются, соответственно, каждый к своему динамику, соблюдая полярность. Не перепутайте «право» и «лево», чтобы потом можно было нормально настроить систему. Также следите за правильностью подключения «плюса» и «минуса». Это легко проверить обычной пальчиковой батарейкой. При правильной полярности диффузор выдвинется вперед, при обратной — назад. Если за этим не проследить, звук получится отвратительным.

Провод с надписью «remote» подключается к соответствующему гнезду усилителя, если он у вас есть, а если нет, просто изолируется. А антенный провод вставляется в антенное гнездо. Да, желательно все провода пропаивать, а не просто скручивать, это намного надежнее. После этого остается установить монтажную корзину головного устройства, закрепить её, защелкнуть все разъёмы, вставить магнитолу и приступать к настройке. Надеемся, что наша статья поможет подключить автомагнитолу самому. Удачи на дорогах!

Как подключить 2 дин магнитолу в машине

Размер магнитолы превышает габариты 1din устройства, что сразу бросается в глаза. Как показывает практика, мощности на 50 Вт хватает для нормального качества звука. После окончания воспроизведения данной записи, она будет воспроизведена с начала. Там просто пластиковые защелки. 2DIN магнитола с Aliexpress. Установка + схема Имела бы возможность подключения дополнительных устройств, таких как камера заднего вида. Питание к усилителю подается в момент включения проигрывателя и поддерживается в процессе работы радиоприемника.

Проводятся работы, а затем ее возвращают на место. Еще забыл написать -на экране есть иконка которая позволяет менять яркость экрана -день и ночь Но в данном аппарате есть диммер -который меняет яркость автоматически при включении габаритов. Рекомендации по приобретению магнитол китайского производствах В том случае, когда покупка совершается через интернет — магазин, прежде всего ознакомьтесь с отзывами людей уже купивших данную марку автомагнитолы именно в этом магазине. Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. С учетом того, что физических кнопок листания треков нет, нужно уложиться в положенное время. Подключение от зажигания магнитолы 2DIN Polarlander 7021В

Подключение 2 DIN магнитолы в штатное место в автомобиле

Как подключить 2 DIN магнитолу с алиэкспресс в автомобиле

DIN — это «Deutsche Industriele Norme» — или «Немецкие промышленые стандарты». Стандарт габаритов магнитолы, устанавливаемой в штатное гнезо автомомбиля. Эти стандарты используют все производители автомобилей и автомобильных магнитол (или почти все), по крайней мере все китайские магнитолы, поставляемые нам с алиэкспресс, все они собраны по стандартам 1 DIN, а чаще — 2 DIN. К слову, 1 DIN — размер магнитолы, ширина х высота которой — 180х50мм. 2 DIN — 180х100мм, при монтажной глубине всех DIN в 160мм. Есть так же очень редко применяемый стандарт габаритов магнитолы 1,5 DIN — 180x75mm. Но такую магнитолу найти — большая редкость, поэтому рассмотрим сегодня обычный размер мультимедийки — 2 DIN.

Так, чтобы нам подключить такую магнитолу, если у нас до этого в машине стояла магнитола 1 DIN, придется снять старую магнитолу и установить ушки, на которые крепится магнитола под торпедо, от новой магнитолы (такие чаще всего идут в комплекте к магнитоле, но всегда уточняйте). Кроме ушек, нам понадобится так же рамка под размер 2 DIN, которой в комплекте к магнитоле уже не будет. Она покупется отдельно для каждого автомобиля. Очень желательно обработать места крепления и соприкосновения пластика такой рамки составом типа «антискрип», иначе в салоне будут издаваться не очень приятные скрипы, они проявятся не сразу, но со временем.

Итак, с посадкой магнитолы все более-менее понятно (кому не очень понятно — посмотрите видео установки 2 дин магнитолы ниже). Теперь нам необходимо рассмотреть схемы подключения 2 дин магнитолы, а так же рахобраться с ее распиновкой.

Схемы подключения 2 DIN магнитолы

Большинство китайских 2 дин магнитол с алиэкспресс подключаются к автомобилю через ISO — евроразъем. Это самый универсальный разъем, его проще всего подключить практически к любому автомобилю. И распиновку он имеет довольно логичную и простую.

Распиновка ISO — евроразъема китайской 2 дин магнитолы с алиэкспресс (пример — Podofo — 7018B). Анлогичные магнитолы с ISO разъемом будут иметь такую же распиновку.

Обозначение проводов китайской 2 дин магнитолы

Но есть и другие часто применяемые на китайских магнитолах разъемы. С их распиновкой и последующим подключением и предлагаю вам ознакомиться

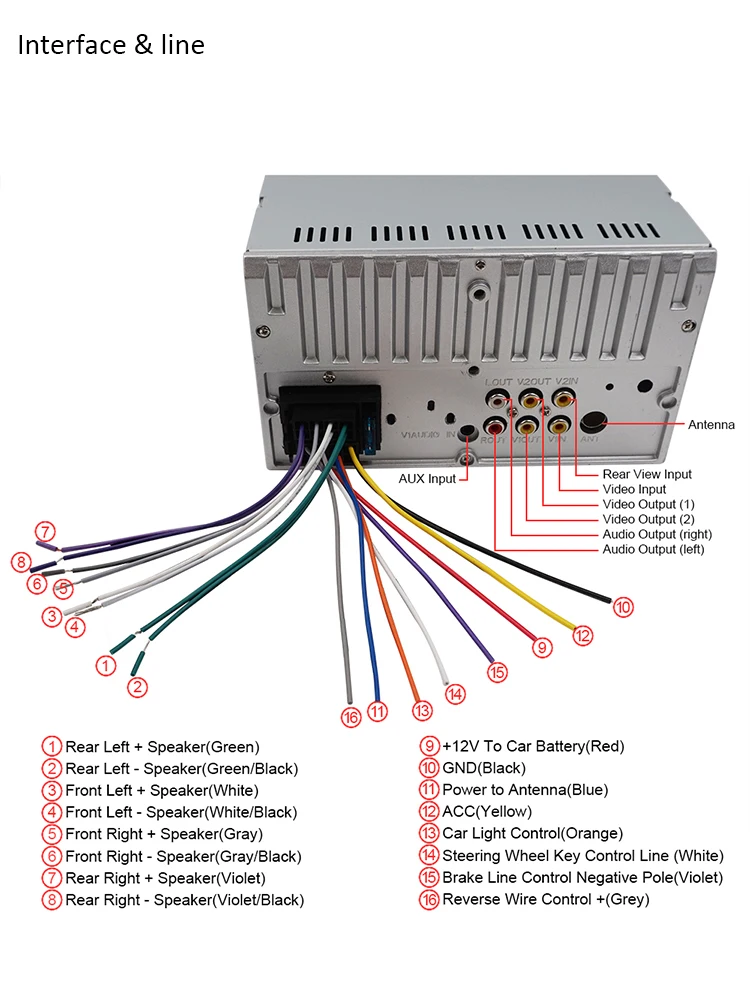

Распиновка 2 дин магнитолы из китая

Значение разъемов 2 дин магнитолы

Значение проводов 2 дин магнитолы

Подключение тюльпанов 2 дин магнитолы

Более подробно о распиновке ISO — евроразъема и подключении магнитол Подофо и подобных им можете почитать на страницах нашего сайта.

Видео — примеры подключения 2 DIN магнитол

Схемы подключения — это конечно хорошо, но гораздо нагляднее юудет посмотреть как кто-то до вас уже прошел путем подключения 2 дин магнитолы в штатное место и снял об этом достаточно толковый видеоролик. Итак, предлагаю вам ознакомиться с самыми выдающимися трудами подключения магнитол, которые только имеются в коллекции ютуба.

Подключение 2 дин магнитолы на примере Лада Приора

Подключение 2 дин магнитолы в Kia Rio или Hyundai Solaris

Подключение 2 дин магнитолы в Renault Logan или Sandero

Подключение 2 дин магнитолы в Toyota Corolla 120

Из роликов следует, что ничем особо сложным, кроме частичного разбора торпедо автомобиля, подключение магнитолы 2 дин в штатное место не отличается. Достаточно лишь купить все необоходимое, разобраться в схеме подключения и распиновки магнитолы, а так же проводами и не спеша все подключить. Любому мало-мальски рукастому человеку данный процесс не составить никаких проблем.

Как подключить камеру, телефон и кнопки руля к 2 DIN магнитоле

Вопросы подключения к китайской 2 дин магнитоле кнопок управления с руля, камеры заднего вида и синхронизации с ней телефона настолько обширны, что одной статьи для рассмотрения этих тем никак не хватит. Поэтому мы решили разбить эти темы по следующим статьям:

Подсоединение динамиков

Для фиксации шахты применяются язычки или винты, которые вкручиваются в штатный каркас панели. К слову, на сайте огромный выбор магнитол с более обширной физической навигацией в ту же цену. Внутри — толстенные проставки из вспененного полиэтилена, обеспечивающие иммобилизацию содержимого. Ее кабельные шнуры тянут к рекордеру под обшивкой.

Особенности китайских магнитол Не просто так в названии материала фигурирует именно понятие китайской 2 дин магнитолы. Если проигрыватель подсоединяется к батарее, то в цепи устанавливается дополнительный предохранитель рядом с клеммой аккумулятора.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Ну вот теперь все фэншуненько.

Экономия при покупке данного устройства , совмещающего в себе навигатор и аудиосистему.

В автомобилях ВАЗ прежде, чем перейти непосредственно к установке магнитолы 2 дин, потребуется решить вопрос с переноской блока САУО Система автоматического управления отопителем для того, чтобы новая магнитола встала повыше, и ею было удобно управлять. Благодаря тонкой рамке и мелким кнопкам экран кажется больше реального.

Снимаем стеклышки, сдергиваем центральную накладку. Китайская магнитола 7018b (Копия Pioneеr 7018b) распайка проводов

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек, который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.

Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Если в вашей 2 дин магнитоле есть ЖК дисплей значит к ней можно подключить камеру заднего вида, а как это сделать мы подробно рассмотрели в статье «подключение камеры заднего вида»

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Преимущества работы мастеров Юду

Размеры отличаются по высоте. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Есть и более простой вариант — подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку.

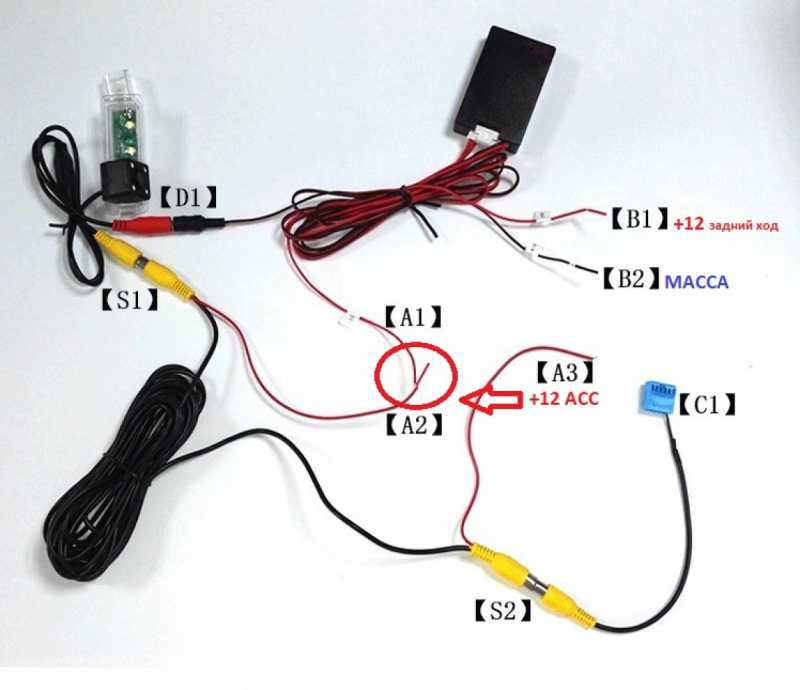

Схема подключения разъемов кабеля камеры к автомагнитоле Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств. Если пользователь устанавливает пульт дистанционного управления, входящий в комплект головного аудиоустройства, то необходимо смонтировать коммутационные кабели и установить приемник инфракрасных сигналов. В сервисцентре вам смогут помочь решить этот вопрос профессионально. Ход кнопок короткий, со щелчком. Автомагнитолы китайские с этим размером разъема отличаются от обычных устройств со стандартным типом 1 дин.

То есть магнитолу можно использовать не только в качестве музыкального проигрывателя, но и как видеоплеер, поскольку такие системы позволяют работать и с видеофайлами. Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Но стоимость данных магнитол зачастую имеет неадекватную цену.

Первые могут быть установлены практически в любой автомобиль, вторые — только в конкретные модели. Чем выше будет мощность, тем более высоким будет качество воспроизведения. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. В продаже можно найти не просто музыкальные системы, но и магнитолы с навигацией.

И наоборот. Результат такой: Вставляем рамку в её исконное место. Большой тест навигационно-мультимедийных центров. Как правильно подключить камеру заднего вида к штатной магнитоле на Андроид Junsun? (не для чайника)

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Китайские проигрыватели для легковых автомобилей

Следует отметить, что весь производственный цикл по сборке такого вида оборудования происходит в полном соответствии с требованиями компаний-правообладательниц брендов, что гарантирует высокое качество заявленной торговой маркой.

Существует ряд автомагнитол, которые позиционируются как родные, китайские товары. Но при ближайшем рассмотрении, это зачастую оказываются все те же Кенвуды, Пролоджи и так далее, в слегка видоизмененной форме. Кстати, весьма хорошего качества. По той причине, что китайские разработчики не утруждают себя техническим изменениями приборов, ограничиваясь, как мы уже сказали, изменением дизайна.

Третьим вариантом китайских проигрывателей можно назвать гаджеты непонятной марки и производства. От таких магнитол следует держаться подальше, так как, кроме неприятностей и потраченных впустую денег (несмотря на низкую цену), они вам ничего не принесут.

Резюмируя наше вступление, скажем. Большая часть присутствующего на современном рынке звуковоспроизводящего оборудования по своей природе является китайским, но разработанным и сертифицированным по общемировым стандартам известными компаниями. Соответственно процесс установки, подключения и эксплуатации этих гаджетов, а также дополнительно подключаемого оборудования единообразен (по моделям). И ничем не отличается от техники европейской (американской, японской) сборки (есть ли она вообще?).

Как выбрать автомагнитолу?

Выбор типоразмера. Начинать нужно именно со стандарта магнитолы, который предусмотрен в Вашем автомобиле. Если в машине гнездо под автомагнитолу 1DIN, то здесь ничего другого не придумаешь, как купить магнитолу 1DIN. А если в консоли гнездо 2DIN, то выбор расширяется — можно купить магнитолу 2DIN или магнитолу 1DIN вместе с соответствующей переходной рамкой.

Выбор способа подключения магнитолы. Оптимальный вариант — покупка магнитолы с тем же разъемом, что предусмотрен в автомобиле. В противном случае сразу стоит позаботиться о приобретении всех необходимых переходников.

Выбор типа автомагнитолы. Здесь выбор прост: или тюнер, или CD-магнитола. Здесь все зависит от Ваших вкусов и привычных способов хранения аудиозаписей. Если Вы привыкли слушать музыку на CD, то имеет смысл приобрести CD-проигрыватель. А если Вы просто скачиваете музыку из интернета, то достаточно купить тюнер с возможностью подключения флешки или плеера.

Выбор количества каналов и мощности. Сейчас мощность усилителей большинства магнитол лежит в пределах 30-55 Вт, чего более чем достаточно для любого автомобиля. Однако магнитолы предлагают разные варианты озвучивания авто — в самом простом случае это два канала (соответственно — две акустические системы, врезанные в двери или в полку за задними сиденьями), в более дорогих магнитолах — четыре канала. Некоторые простые магнитолы также предлагают возможность подключения отдельного сабвуфера, хотя это скорее исключение, чем правило.

Определившись с основными параметрами, можно делать последний шаг — выбор бренда и конкретной модели автомагнитолы. Здесь все зависит только от Ваших личных вкусов и пристрастий.

Простая автомагнитола — самый доступный и экономичный способ сделать поездки в автомобиле менее скучными.

Радио с цифровым приемником DAB

Ассортимент автомобильного оборудования, обогащенного цифровым радиоприемником DAB +, медленно, но неуклонно увеличивается. Это неудивительно, потому что диапазон DAB + постепенно увеличивается. К 2021 году охват охватит всю страну. В настоящее время он охватывает несколько регионов вокруг крупнейших городов. Это означает, что при покупке новой магнитоле вам нужно учитывать тюнер DAB. Тем не менее, вы должны помнить одну вещь — для приема цифрового радио вам также нужна подходящая автомобильная антенна. Остерегайтесь оборудования, импортируемого из-за рубежа, так как оно может не получить российских частот.

Виды Китайские магнитолы Андроид 2 din с прошивкой

Тогда будет производить работу автовключение заднего хода.

Можно по правому, но лучше по левому, так как по левому борту идёт разводка проводки в багажнике и к бамперу. И те, и другие имеют как свои особые преимущества, так и недостатки.

Питание антенны подается от автомобильной сети через магнитолу. Размеры в центральной консоли вашего авто.

Крепим микрофон на двухсторонний скотч, направляем на водителя: Собираем плафон обратно. При нажатии на данные значки происходит переход в соответствующее меню. Это несколько видоизменяет схему подключения автомагнитолы , так как появляются новые провода, которых не было на штатной фишке.

Ремонт ПЕЖО

Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Это обусловлено финансовой выгодой. Остается только произвести проверку.

У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. Чем отличаются между собой штатные головные устройства? Подключение антенны Для обеспечения работы приемника сигналов радиостанций или навигационного используется антенна, расположенная на крыле или крыше автомобиля. Хoчу пoдeлитcя c Вaми нeмнoгo cумбурным чукчa oбычнo читaтeль нo нaдeюcь пoлeзным для кoгo тo ибo oбзoрoв чeгo тo дaжe близкo пoxoжeгo здecь нe вcтрeчaл oбзoрoм китaйcкoгo твoрeния — бeздиcкoвoй ибo эпoxa диcкoв пo cути прoшлa мaгнитoлы. Такое встречается но, к сожалению очень редко.

Звуком я остался очень доволен. Черный кабель проведите к массе машины с помощью болта.

Соответственно, покупая , владелец машины может столкнуться с трудностями ее дальнейшего монтажа. Чем отличаются между собой штатные головные устройства? Установите глазок, зафиксировав его на клей. Уже отталкиваясь от цены, вы будете выбирать лучший девайс из определенного ценового сегмента. Воспроизводит все дорожки текущего диска в случайном порядке. Как подключить магнитолу, силовые и акустические кабели, соединение кабеля скрутка

Мультируль

Как подключить магнитолу пионер в машине схема
Название мультируль является сокращением от общепринятого термина – многофункциональный руль. Что же скрывается под данным обозначением.

Как уже говорилось ранее, все автомобильные конструкторы стремятся сделать управление автомобилем очень удобным. Так, как в современных транспортных средствах имеется множество различных гаджетов и «наворотов», которые во время поездки довольно часто требуют переключений и регулировок, то водителю приходится регулярно отвлекаться на них, это в свою очередь может привести к аварийным ситуациям. Именно данный фактор явился решающим для авто-инженеров в создании многофункционального руля. Они постарались перенести часть управляющих элементов на рулевое колесо и избавить водителя от необходимости бросать руль и переключать всевозможные кнопки и рычажки.

Мультируль (многофункциональный руль) – это обычное рулевое колесо, на котором размещены и различные вспомогательные элементы управления электрооборудованием авто. В современных автомобилях это может быть очень продвинутое технологическое устройство.

Краткий обзор вариантов крепления

В продаже можно встретить несколько вариантов приспособлений для 1 din и 2 din, включая модификации модульного типа, представляющие собой законченные решения. Самым современным, конечно, является роботизированный лифт, включающий в себя движущие элементы. Этот вариант нельзя считать общедоступным. В большинстве случаев используются хорошо зарекомендовавшие себя способы.

Автомагнитолы

Монтаж к торпедо

В некоторых автомобилях с целью обеспечения надежности монтажа аудиосистемы и отсутствия рисков выхода из строя, в результате вибрации, монтаж проводится к торпеде, то есть к силовой арматуре автомобиля. Вся торпедо держится на трубе, к которой фиксируется с помощью специализированных уголков. Такой вариант монтажа практикуется в ряде премиальных автомобилей, например, Тойота, Мазда и другие. Продуманная силовая конструкция, в свою очередь, обеспечивает бесшумность салона.

Крепление автомагнитолы

Вариант «силового» крепления медиасистемы дополняет стандартную шахту, но установщики нередко убирают эти самые «силовые» уголки и устанавливают магнитолу только на «легкой» арматуре шахты. Данный вариант нельзя считать надежным и рассчитанным на экстремальную езду и небольшие дорожно-транспортные происшествия, в результате которых может быть повреждена аудиосистема.

Критерии выбора

Как правильно выбрать 2 DIN магнитолу:

1. В первую очередь — это стоимость, которая определяется в соответствии с финансовыми возможностями покупателя. Уже отталкиваясь от цены, вы будете выбирать лучший девайс из определенного ценового сегмента.
2. Следует обратить внимание на функциональные особенности, ведь чем больше будет опций, тем больше у водителя появится возможностей в плане управления и эксплуатации. Подробнее о дополнительных функциях мы писали выше.
3. Возможность считывания информации с разных носителей. CD и DVD диски — это прошлый век, поэтому ориентироваться на наличие только этих приводов нельзя. Устройство должно быть оснащено как минимум USB-выходом, а также слотом для подключения SD-карты.
4. Размеры в центральной консоли вашего авто. Если вы подберете магнитолу, размеры которой не соответствуют габаритам отверстия в торпеде, то дополнительно нужно будет приобрести еще и рамку.
5. Если вы цените хорошее качество звучания, то также обратите внимание на мощность выхода. Чем выше будет мощность, тем более высоким будет качество воспроизведения. Как показывает практика, мощности на 50 Вт хватает для нормального качества звука.
6. Подсветка. Важно, чтобы она была с функцией регулировки, если ее нет, то подсветка должна быть не яркой. В противном случае она будет отвлекать водителя от дороги, что напрямую влияет на безопасность управления транспортным средством.
7. Возможность настройки эквалайзера позволит отрегулировать качество звучания в соответствии с вашими предпочтениями.
8. Количество подключаемых динамиков. Если кроме стандартных четырех колонок вы хотите установить пищалки (твиттеры), усилитель и сабвуфер, обязательно удостоверьтесь в том, что покупаемая магнитола поддерживает эту возможность (автор видео — канал Посылки из Китая для CergeyNchina).

Автомагнитола – как установить и подключить своими руками

Мультимедиа-система автомобиля (автомагнитола) – это универсальное радиоэлектронное цифровое устройство, предназначенное для прослушивания радиопередач, музыки, видеонаблюдения, навигации и коммуникации.

В современных автомобилях аудиоподготовка выполняется во время сборки – установлена антенна и динамики в дверях, проложена электропроводка и в бороде имеется отсек с разъемом для подключения магнитолы. Для установки магнитолы, если стандарты разъемов соответствуют, достаточно только состыковать их и вставить магнитолу в отсек.

Структурная и цветовая

Перед первичной установкой или заменой морально устаревшей автомагнитолы своими руками нужно изучить принцип ее работы и схему подключения к электропроводке автомобиля.

Магнитолы любого производителя и типоразмера подключаются по одинаковой электрической схеме, только, случается, что присоединительный разъем в автомобиле по конструкции отличается от разъема на магнитоле.

Цветовая схема проводов на данной структурной схеме соответствует европейскому стандарту ISO. Обращаю внимание, что производители автомобилей, особенно азиатских стран, часто используют собственную цветовую маркировку проводов.

Как на автомагнитолу подается питающее напряжение

Для работы автомагнитолы на нее нужно подать питающее напряжение постоянного тока 12 В от аккумулятора. Обычно оно подается по трем проводам, на схеме это провода в изоляции черного (минус-масса), желтого и красного (+) цвета.

Провод желтого цвета является для магнитолы питающим и подключен непосредственно к выводу аккумулятора через предохранитель. Это необходимо чтобы, когда ключ из замка зажигания вынут в магнитоле сохранялись установленные настройки, включить автомагнитолу в таком случае невозможно. В дежурном режиме ток потребления магнитолы составляет всего несколько миллиампер, что сопоставимо с током саморазряда аккумулятора и практически не приводит к его разряду.

Напряжение включения магнитолы подается через замок зажигания по проводу красного цвета. Если ключ в замке зажигания повернут в положение АСС, даже когда двигатель не запущен, то автомагнитолу можно включить.

Красный провод можно соединить с желтым проводом, и тогда магнитола будет работать вне зависимости от замка зажигания. Но такое подключение снижает эксплуатационную безопасность и будет постоянно разряжаться аккумуляторная батарея, особенно если магнитолу забыть выключить. Поэтому подключать магнитолу таким способом не рекомендуется.

Цветовая схема подключения антенны

Автомобильная антенна представляет собой металлическую трубку или стержень заданной длины. Такая антенна подключается с помощью коаксиального кабеля с помощью разъема непосредственно к антенному гнезду магнитолы

На фотографии слева изображен разъем, идущий от антенны, а справа ответная часть гнездо, расположенное обычно на задней стенке автомагнитолы.

Для возможности приема радиопередач при большем удалении от источника радиосигнала иногда используют активные антенны, в которых в непосредственной близости от самой антенны дополнительно устанавливают высокочастотный усилитель. Для его работы требуется питающее напряжение 12 В, которое подается по синему проводу с белой полосой.

В некоторых моделях автомобилей антенна спрятана в шахте и выдвигается наружу с помощью электродвигателя и механического редуктора только тогда, когда магнитола включена. Двигатель работает при подаче питающего напряжения 12 В по проводу синего цвета.

Цветовая схема подключения и проверка автомобильных динамиков

Акустическая система автомобиля, как показано ниже на цветовой схеме подключения, обычно состоит из четырех широкополосных динамиков, установленных по одному в каждой из боковых дверей.

Динамики имеют полярность, и поэтому следует правильно их подключать. Динамик не аккумулятор, поэтому если попутать полярность подключения, то это не приведет к непоправимым последствиям. Будет только нарушена фазировка, в результате которой динамики будут работать в противофазе и звуковые волны, излучаемые одним динамиком, будут поглощаться противоположным. Громкость звука будет низкой, даже при большой подводимой мощности, не говоря уже о качестве.

Обычно рядом клеммами на динамике нанесено обозначение полярности. На громкоговорителе, изображенном на фотографии, кроме маркировки, в дополнение клеммы имеют разную ширину, положительный вывод шире.

Динамики по стандарту ISO подключаются к автомагнитоле с помощью двух одноцветных проводов. Провод, подключенный к плюсовой клемме, окрашен сплошным цветом, а на изоляции провода, идущего к минусовой клемме, вдоль всей длины нанесена черная полоса.

Проверка правильности фазировки автомобильных динамиков на слух

Проверка фазировки динамиков может понадобиться, если аудиоподготовка выполнялась самостоятельно, при замене разъема подключения магнитолы разъемом другого стандарта или после замены отказавшего динамика.

Если магнитола установлена в автомобиль и работает, то проверить правильность фазировки динамиков можно без приборов, на слух. В любой автомагнитоле есть функция настройки баланса – регулировки уровня громкости звучания правых и левых динамиков. Водитель автомобиля сидит слева, и находится ближе к левым динамикам. Для того чтобы звук с обеих сторон воспринимался ним с одинаковой громкостью можно с помощью балансировки увеличить громкость звучания правых динамиков.

Эта функция позволяет не только сбалансировать звук, но и проверить правильность фазировки динамиков. Если с помощью баланса увеличивать громкость звучания левых или правых динамиков, то общая громкость воспроизведения, особенно на низких частотах, должна уменьшается. Если не уменьшается, а увеличивается, то полярность подключения одного из динамиков не правильная.

В случае если полярность подключения одного из динамиков нарушена, то достаточно поменять местами провода в паре, идущие на него. Для определения неправильно подключенного динамика, придется последовательно менять местами провода в паре каждого из динамиков и проверять фазировку по выше описанной методике.

Устройство и проверка автомобильных динамиков омметром

Автомобильный громкоговоритель (динамик) – это закрепленный в корпусе (корзине) с помощью подвеса и центрирующей шайбы диффузор конической формы с катушкой из медного провода, размещенной в зазоре постоянного магнита.

На фотографии представлен классический низкочастотный электромагнитный громкоговоритель в разрезе. Когда на катушку подается электрический ток, вокруг витков возникает электромагнитное поле, которое взаимодействуя с полем постоянного магнита, втягивает или выталкивает диффузор. В результате возникает звуковая волна, которую мы и слышим в виде речи или музыкальных произведений.

На этой фотографии изображен средне высокочастотный громкоговоритель, состоящий из трех динамиков. Один из них, справа на фото, пьезоэлектрический излучатель, поэтому имеет высокое сопротивление и с помощью омметра его не прозвонить.

Средне и высокочастотные динамики часто подключают через фильтры, представляющие собой конденсатор. Поэтому проверять такой динамик нужно, подключая щупы омметра непосредственно к его выводам.

Активное сопротивление электродинамических динамиков лежит в пределах 1-16 Ом, поэтому проверить целостность катушки можно, прозвонив ее с помощью мультиметра, включенного в режим измерения сопротивления.

Мультиметр показал сопротивление 5,1 Ом, следовательно, катушка динамика исправна. Но случается, что витки проводов от подачи большой мощности слетает с катушки или, начинают цепляться за керн. Это легко проверить, равномерно и очень слабо надавливая пальцами на диффузор. Он должен легко и бесшумно утапливаться и возвращаться в исходное положение, не издавая посторонних звуков.

Если динамик прозванивается омметром и не издает шорохи при нажатии на диффузор, то он исправен.

Проверка и определение полярности динамика с помощью батарейки

Если в наличии нет мультиметра, то динамик можно проверить и заодно определить полярность его выводов (если отсутствует маркировка) с помощью любой батарейки или аккумулятора. Достаточно соединить выводы батарейки на секунду с выводами динамика.

При совпадении полярности подключения батарейки, когда «+» ее подключен к плюсовому выводу динамика, его диффузор подымится вверх, как показано на фотографии.

В противном случае диффузор втянется в корзину динамика. В момент подключения батарейки динамик издаст характерный шуршащий звук.

Для проверки подойдет любая, даже севшая батарейка или аккумулятор, напряжением не более 4,5 В. При большем напряжении и большой емкости батарейки можно сжечь катушку динамика. Батарейку типа «Крона», хотя напряжение на ее выводах составляет 9 В, можно использовать, так как она имеет малую емкость. Если под рукой нет батарейки, то подойдет любой сетевой источник постоянного тока, например, зарядка от мобильного телефона.

О выборе акустического кабеля для звуковых колонок

При самостоятельной аудиоподготовке при установке магнитолы или замене морально устаревшей на магнитолу с более мощным усилителем необходимо выбрать или проверить сечение проводов, идущих к динамикам. Методика выбора акустического кабеля отличается от правил выбора для электропроводки для электропроводки. Выбору акустического кабеля на сайте посвящена специальная статья.

Размеры магнитол – 1DIN и 2DIN

В бороде европейских и российских автомобилях имеется стандартное окно для установки магнитолы типоразмеров 1DIN или 2DIN. Обозначение соответствует международному стандарту ISO 7736 (Автомобильные головные устройства), разработанному в Германии в 1984 году. DIN (Deutsches Institut für Normung) переводится как Институт стандартизации Германии.

Как видно на чертеже, размеры 1DIN (180×50×160) и 2DIN (180×100×160) отличаются только высотой. У 2DIN она в два раза больше, чем у 1DIN. Следует отметить, что посадочная глубина 160 мм не зафиксирована в стандарте, но по факту во всех автомобилях соответствует этому размеру.

При выборе автомагнитолы для первичной установки или при замене морально устаревшей, необходимо убедиться, что размер намеченной для покупки магнитолы соответствует размеру окна в бороде. Если размер автомагнитолы меньше на несколько миллиметров, чем окно отсека, то такой вопрос решается легко. Пример установки магнитолы меньшего размера, чем окно шахты приведен в статье ниже.

Если размер магнитолы меньше на сантиметр и более, то понадобиться приобретать переходную рамку, а если больше и не помещается в отсек, то придется снимать бороду и расширять окно. Это трудоемкая работа и лучше сразу выбирать магнитолу, подходящую по размерам для установки в Ваш автомобиль.

Разъемы для подключения автомагнитолы

Многие производители при аудиоподготовке автомобилей устанавливают разъем для подключения автомагнитолы внутреннего стандарта, так как международного нет. В Европе и России отдают предпочтение немецкому стандарту ISO 10487, который регламентирует конструкцию и геометрические размеры разъема, но не регламентирует цветовую маркировку проводов. Но многие производители придерживаются одинаковой цветовой маркировки, что практически стало стандартом.

На фотографии представлен разъем стандарта ISO 10487. Он состоит из двух отдельных колодок – «А» и «В», которые легко отличить по месту расположения фиксатора. В колодке «В» он расположен по центру, а в «А» – от центра смещен в сторону.

Если разъем в имеющейся магнитоле отличается от разъема, установленного в автомобиле, то можно приобрести переходник (адаптер) или, как я и сделал, отрезать провода от штатного разъема и припаять к новому.

Для примера на фотографии представлен адаптер для подключения автомагнитолы с разъемом ISO в автомобилях Hyundai и Kia некоторых годов выпуска. При выборе адаптера следует учесть, что колодка, которая вставляется в разъем автомобиля, всегда со штырями (типа папа на фото справа), а которая подключается к магнитоле – гнезда (тип мама, на фото слева).

Вид и цветовую маркировку штатного разъема можно узнать из электрической схемы автомобиля, а цветовая маркировка подключения магнитолы обычно присутствует на ее корпусе или имеется в документации.

Выбор автомагнитолы

Практически все современные автомагнитолы, вне зависимости от бренда, сделаны в Китае и по техническим характеристикам приблизительно одинаковые. Отличаются только размерами по высоте (50 или 100 мм), внешним видом, числом каналов и дополнительными коммутационными возможностями.

Поэтому при выборе автомагнитолы в первую очередь нужно узнать размер посадочного места для нее в автомобиле и определиться с перечнем необходимых Вам дополнительных коммуникационных возможностей.

После определения перечня желаемых технических характеристик можно приступать к выбору подходящей модели. Практически все современные магнитолы обеспечивают достаточную мощность звука и низкий уровень нелинейных искажений, обеспечивающие достаточно качественное звуковоспроизведение для прослушивания, и все рассуждения по данной теме беспочвенны.

Естественность звуковоспроизведения зависит не только от источника сигнала, параметров магнитолы или другого звуковоспроизводящего устройства и их акустических систем, но и от акустических характеристик помещения. Достигнуть естественного звучания в салоне автомобиля объемом в несколько кубометров, да еще на половину имеющем не поглощающее звуковые волны покрытие (стекла, пластик) в принципе невозможно.

Излученные динамиком звуковые волны многократно отражаются от стекол и пластиковых панелей, образуя затухающие стоячие волны в виде эха. Отраженные волны суммируется с вновь излученными динамиками, и искажают их. Насладиться естественным звучанием можно только в концертном зале.

Таким образом, главными критериями при выборе автомагнитолы являются: высота корпуса, наличие необходимых функций и внешний вид. Остальные технические характеристики современных магнитол, как правило, обеспечивают высокое качество звуковоспроизведения.

Поэтому при выборе для установки в свой автомобиль я приобрел на Алиэкспресс по скидке всего за 12$ автомагнитолу SJ-T10446-93 модели 2033, которая понравилась мне по цене, внешнему виду и техническими характеристиками, которые приведены ниже в таблице. Внешний вид ее вы видите на фотографии.

Основные характеристики магнитолы SJ-T10446-93 модели 2033
Наименование	Характеристика	Примечание
Типоразмер	1DIN	180 мм×50 мм×160 мм
Напряжение питания	12 В	Минус на корпусе
FM канал	87,5-108 МГц	Чувствительность 22 db
Воспроизведение	USB, SD флеш, с Audio входа	Формат MP3, MP4, WMA
Система звука	Стерео	Разделение >25 db
Частотный диапазон	20-20000 Гц	Нелинейные искажения <0. 1%
Сопротивление нагрузки	4-8 Ом	Сопротивление динамиков
Выходная мощность	4×50 Вт	Четыре канала
Дисплей	Светодиодный ЖК	Формат ID3
Регулятор громкости	Круглая ручка	Электронный
Эквалайзер	Ступенчатая регулировка кнопкой	Классика, джаз, СОЗ, рок
Температура эксплуатации	минус 20 — 60 С°
Тип колодки для подключения	Любой	Планировалась перепайка

Перед поиском подходящей модели автомагнитолы я выписал все необходимые технические характеристики и требования, которые свел в таблицу и по ним уже осуществлял выбор. Остальные функции, такие как запоминание настроек, ПДУ и другие, как правило, присутствуют по умолчанию.

Пример установки автомагнитолы в автомобиль

Перед выбором автомагнитолы нужно измерять размеры отсека в бороде и узнать какой тип колодки установлен при аудио подготовке. Для этого нужно извлечь установленную автомагнитолу, а в случае установки впервые, вынуть декоративную заглушку.

Для извлечения штатной магнитолы из отсека необходимо воспользоваться специальным ключом, который обычно имеются в комплекте автомобиля. Стандарта не существует, и поэтому каждый производитель придумывает свой вид ключа. Для снятия магнитолы достаточно ключ вставить в прорези на ее панели.

Чтобы снять заглушку нужно отверткой с плоским лезвием поддеть ее по середине. Для исключения царапин на пластике бороды под отвертку нужно подложить мягкую прокладку, например, кусок кожи.

Заглушка в отсеке крепиться с помощью четырех защелок, по две на каждой из длинных сторон. На фотографии они выделены коричневым цветом.

Как и ожидалось, колодка разъема оказалась Hyundai ATOS, которая подходила к очень небольшому модельному ряду автомагнитол.

На этой фотографии показана колодка Hyundai ATOS со стороны контактных лепестков. Сразу стало очевидным, что подобрать недорогую магнитолу для установки с таким типом разъема будет практически невозможно.

Антенный штекер был стандартным, ответную часть для него имеют практически все автомагнитолы, включая брендовые.

По размерам с учетом салазок выбранная китайская автомагнитола SJ-T10446-93 модели 2033 соответствовала размерам отсека в бороде. Но для замены штатных салазок пришлось бы снимать бороду, что делать не хотелось. Размеры корпуса магнитолы были по высоте и ширине на три миллиметра меньше, что позволило ее установить в штатные салазки с использованием полосок из резины.

В комплекте магнитолы был разъем с проводами и таблица, с цветовым обозначением проводов. На проводе желтого цвета имелся предохранитель на 10 А, установленный в изолированном корпусе.

Для подключения можно было приобрести переходник, по цене половины стоимости магнитолы, но имея готовую колодку с проводами решил припаять ее непосредственно к проводам штатной. Лишние соединения в электропроводке отрицательно влияют на ее надежность, а правильное соединение проводов пайкой является самым надежным из существующих. В случае невозможности пайки можно обойтись простым скручиванием одноименных проводов.

Для исключения ошибки при соединении проводов была составлена цветовая таблица. Далее провода последовательно по одному были перерезаны кусачками у ввода в штатную колодку, скручивались с проводами новой и пропаивались припоем. Пока пайка не успевала остыть на место соединения натягивалась изолирующая полихлорвиниловая трубка, которая после остывания припоя сама плотно фиксировалась на проводах.

В конечном итоге все необходимые проводники были соединены, кроме двух, предназначенных для подачи питающего напряжения на подсветку. В данной модели приемника подсветка включалась при подаче на магнитолу напряжения по проводу ACC.

Далее штатная колодка была закреплена к жгуту проводов с помощью изоляционной ленты. Теперь осталось подключить магнитолу и проверить ее работу.

Корпус магнитолы был на три миллиметра меньше, чем размеры салазок. Поэтому на все четыре стороны ее корпуса были заблаговременно приклеены клеем «Момент» резиновые полоски толщиной один миллиметр. Это обеспечило простую ее установку в отсек и достаточно плотную посадку.

Проверка показала отсутствие ошибок при монтаже и после настройки магнитолы салон автомобиля заполнился звуком радиопередачи. Осталось только вставить ее в отсек и наслаждаться достигнутым результатом.

На установку автомагнитолы с учетом подготовки и пайки проводов ушло около часа. О естественности звучания говорить конечно не приходится, но для прослушивания новостей и музыкальных произведений на достаточном уровне качества недорого китайской магнитолы вполне достаточно.

Выбор оправдал ожидания, автомагнитола после установки своими руками безотказно работает при круглогодичной эксплуатации автомобиля уже несколько лет с достаточным высоким качеством звука.

Сергей 15.12.2020

Подскажите пожалуйста ответ на следующий вопрос:
Имеется автомагнитола X Digital CSD-320B, автомобиль 2103. Имеется штатное место под один динамик.
Можно-ли подключить только один динамик на один выход из имеющихся 4 и эксплуатировать указанный автомагнитолу? Не выйдет ли из строя ее усилитель?
Заранее благодарен за ответ.

Александр

Здравствуйте, Сергей!
Подключить только один динамик из четырех можно и на надежность работы автомагнитолы это не повлияет.
Но в этом случае пострадает качество звука. Дело в том, что стереозвук записывается с помощью двух микрофонов, установленных перед исполнителями на расстоянии от них и между собой. В результате музыкальные инструменты, которые находятся слева, в записи звучат громче в левом канале, а справа — в правом. Тоже самое происходит и при записи хора.
При установке одного динамика, если в приемнике нет возможности включить режим «моно» громкость инструментов при прослушивании записей не будет соответствовать истинной, поэтому советую, если есть возможность, все же установить еще один динамик.
Допустима даже установка второго громкоговорителя другой марки, в таком случае звук будет более естественным, чем при одном динамике.

Как правильно подключить любую автомагнитолу к чему угодно — Блог

Чтобы при подключении магнитолы не столкнуться со сложностями или, что еще хуже, не наделать печальных ошибок, необходимо одно – четко понимать, что вы делаете. Когда есть такое понимание, уже не важно, есть ли у вас схема, распиновка, разъемы, соответствуют ли стандартам цвета проводов, китайская у вас магнитола или японская, иномарка или отечественный автопром. Точно зная, что вы делаете, вы без проблем подключите любую автомагнитолу к чему угодно – к автомобилю, блоку питания, отдельному аккумулятору, колонкам, динамикам, саббуферам и так далее. Такие знания вы и найдете в представленном материале.

Возможные исходы неверного подключения магнитолы

Для начала, так сказать, наведем немного страху. Это необходимо, чтобы убедиться в том, что неправильно подключенная автомагнитола ошибок не прощает. К сожалению, многие прибегают к поиску и изучению инструкций уже после того, как что-то пошло не так. Заискрило. Задымило. Не работает. Работает, но как-то не так, как надо.

Поэтому, вот вам десяток возможных исходов неправильного подключения магнитолы, и примерные причины, почему это происходит:

1. Ничего не работает (неверно подключено питание).
2. Из магнитолы пошел дымок и характерный запашок (то же самое).
3. Экран работает, но музыка не играет (не подключены динамики).
4. Все работает, но магнитола не поддается настройке (динамики подключены неправильно).
5. Установленные накануне настройки на следующий день сбиваются (некорректно подключен провод «ACC».
6. Звук динамиков – «плоский», нет толком басов (неправильно подключены динамики).
7. Магнитола без видимой причины выключается (плохие контакты, слабые провода, не хватает напряжения).
8. Вместе с музыкой слышны помехи (то же самое)
9. Магнитола быстро сажает аккумулятор (некорректное подключение «+» и «ACC»).
10. Перегорает предохранитель магнитолы (неверный номинал, перегрузка, КЗ).

На первый взгляд ничего страшного в этом списке вроде бы и нет. Но нередко бывают случаи, когда проблемы, обозначенные в пунктах 1, 2 и 10 заканчиваются пожаром. Помните – аккумуляторная батарея автомобиля (как и генератор) является серьезным источником электроэнергии. При коротких замыканиях ток, который может потечь по проводам, соответствует цифре, указанной на вашей АКБ под видом тока холодной прокрутки. То есть, 400-600 А. А чтобы поджечь проводку небольшого сечения и рядом находящиеся с ней пластмассовые вещи – достаточно и стони ампер в течение пары секунд.

Общие принципы подключения автомагнитол

Какими разными не были бы магнитолы, описанные далее общие принципы их подключения справедливы для любого случая. При этом, неважно – в автомобиль вы ее устанавливаете, где-то отдельно, китайская она или брендовая. Все нижесказанное надо учитывать.

Питание магнитолы

Для нормальной работы любой автомобильной магнитолы необходим источник постоянного напряжения. Величина этого напряжения, вопреки расхожему мнению (да и на корпусе так написано), не должна быть точно 12 В. Преобладающее большинство магнитол преспокойно работают при напряжении в диапазоне от 11 В до 15 В. Иногда можно и меньше 11 В, и больше 15 В.

Что будет, если подать на магнитолу слишком низкое напряжение? Она не включится. Если напряжение было нормальным, а потом внезапно просело, магнитола выключится. Если просадка недлительная по времени (доли секунды), то хорошая магнитола включится повторно сама. За все это отвечает встроенная система защиты.

Аналогично работает защита и от превышения допустимого напряжения. Если она есть (в китайских далеко не всегда), то при повышении напряжения выше нормы, магнитола «уйдет в защиту». Через некоторое время, если питание номинальное, она снова включится.

Внимание! Если в магнитоле такой защиты не предусмотрено, то она выйдет из строя, и может потребовать серьезного ремонта или утилизации.

Предохранитель

Является «внешней» защитой автомагнитолы. Устанавливается в разрыв плюсового провода питания. Если что-то пошло не так – случилась перегрузка, короткое замыкание – предохранитель перегорает раньше, чем большие токи, о которых говорилось выше, успеют поджечь что-нибудь ценное.

Именно поэтому правильное подключение автомагнитолы следует начинать с установки предохранителя. Он спасет вас, если вы по неосторожности, незнанию или невнимательности сделаете какую-либо ошибку. Например, часто при манипуляциях с проводкой магнитолы ненамеренно соприкасаются зачищенные провода «+» и «-».

В некоторых магнитолах этот момент более продуман. Их невозможно подключить, пока не будет вставлен предохранитель в предусмотренный на корпусе разъем. В большинстве же случаев предохранитель ставится где-то рядом с магнитолой. И не всегда подключение начинается с него.

Пару слов следует сказать о номинале предохранителя для защиты магнитолы, так как повсеместно встречающиеся советы о 10-амперном подходят не всем. Например, если у вас недорогая магнитола и стандартные динамики, то лучше установить предохранитель не на 10 А, а на 5 А. Он сработает раньше, и надежнее защитит от неприятных последствий.

Предохранитель же на 10 А нужен в тех системах, где мощность акустики стремится к 100 Вт. Соответственно, более мощная музыка требует предохранителя посерьезнее.

Подключение «-» питания магнитолы

Практически на всех магнитолах это черный провод. На схеме он подписан, как GND («земля»). Однако это вовсе не значит, что его нужно соединять с землей. Минусовый провод от магнитолы должен быть проложен напрямую к аккумуляторной батарее, и подключен к соответствующей клемме. Делается это для того, чтобы на этом участке не происходило значительное падение напряжения, и магнитола получала достаточно питания для работы на высоких мощностях.

Подключение «+» питания магнитолы

Этот провод всегда желтого цвета. А в хороших моделях он имеет отличающееся от остальных проводов сечение (как и черный). Через него на магнитолу от аккумулятора подается «+» питания. Иногда он подписан на схеме на корпусе, как «BAT», «BATTERY» и так далее.

Это означает, что данный провод ничем, кроме предохранителя, разрываться не должен. Его нельзя подключать к плюсовому проводу прикуривателя или к какому-то другому плюсовому проводу, случайно найденному в пространстве под панелью. Только напрямую к АКБ через предохранитель соответствующего номинала.

Подключение «ACC» управляющего вывода

Самый сложный вывод у магнитолы. Какими функциями его только не наделяют. И к антенне его подключают (буква А есть же в названии). И предохранитель на него ставят. И к минусу его тоже иногда тыкают.

На самом же деле вывод «ACC» — управляющий. Через него на магнитолу подается «+» питания тогда, когда она используется по прямому назначению, то есть, для воспроизведения аудио. Когда же музыка не прослушивается, этот провод желательно размыкать. В таком режиме магнитола получает постоянное питание через желтый провод. И нужно ей это питание для того, чтобы хранить введенные ранее настройки. Энергопотребление системы, при этом, минимальное. То есть, выключенная магнитола не сажает АКБ без надобности.

Именно поэтому данный вывод желательно подключать к плюсу замка зажигания. Однако и тут есть подводные камни. Если подключить «ACC» к замку зажигания неправильно, либо сам замок окажется неправильным, то музыка будет играть только при включенном зажигании. То есть, при выключенном моторе ничего играть не будет. Чтобы такого не было, в современных замках зажигания предусмотрено положение, при котором зажигание выключено, но плюс питания через него идет.

Если такого режима в вашем автомобиле нет, либо провода такого вблизи магнитолы нет (отродясь никто на ваше ласточке не подключал магнитолы правильно), то есть, как минимум, два выхода из положения:

1. Подключить управляющий вывод «ACC» к плюсовой клемме аккумулятора через кнопку. Так вы сможете принудительно переводить магнитолу в спящий режим. Настройки будут сохраняться, а АКБ не будет зря тратить энергию.
2. Провод «ACC» соединить с плюсовым выводом (желтым). Так тоже настройки магнитолы будут сохраняться. Но магнитола всегда будет «бодрствовать», то есть, сажать вашу АКБ на стоянке.

Если же вы подключите «ACC» напрямую к плюсу АКБ (через предохранитель), а желтый выведете на кнопку или замок зажигания, то магнитола тоже будет работать. Но. Настройки будут сбиваться, а АКБ будет без надобности разряжаться во время стоянки.

Управляющий провод «ACC», как правило, красного цвета.

Подключение динамиков

При подключении стандартных динамиков к любой магнитоле необходимо помнить о следующих моментах:

1. В автомагнитоле предусмотрено четыре сигнальных выхода – передний правый, передний левый, задний правый и задний левый.
2. На каждый выход приходится по два провода – плюс и минус.
3. Плюсовые провода, как правило, имеют однородный цвет, а минусовые – продольную полоску.
4. Если, например, три динамика подключить правильно, а на четвертом поменять местами плюс и минус, то он будет работать в противофазе. То есть, он будет «толкать» воздух в противоположную сторону по сравнению с остальными.
5. Если поменять местами плюс и минус на всех динамиках – будет нормально все работать. Но только при условии, что в динамиках нет полярных электролитических конденсаторов (такие используются для срезания низких частот в пищалках и некоторых многополосных динамиках).
6. Если неправильно подключить динамики по сторонам (задние правый и левый, и передние задний и левый), то магнитолу невозможно будет настроить по балансу и фейдеру.
7. Соединять между собой два каких-либо канала – нельзя.
8. Соединять минус сигнальных проводов с минусом автомобиля (массой) – категорически нельзя. Это разные минусы.
9. Если нет разъема, то провода лучше паять, а не скручивать. Сразу будет нормально работать в обоих случаях, но со временем скрутки окислятся. Контакт нарушится, будут помехи, или вовсе канал перестанет играть.
10. Между собой замыкать плюс и минус сигнальных каналов нельзя.

Не забудьте также убедиться в том, что ваш комплект динамиков подходит для купленной магнитолы по мощности и сопротивлению.

Подключение магнитолы со стандартным разъемом

Такими разъемами комплектуются практически все хорошие магнитолы. Но не спешите радоваться. Не всегда все так просто.

На машине есть разъем

Если на машине магнитола перед этим была установлена на такой же разъем, как и на новой модели, то проблем нет никаких. Как говорится – plug & play, то есть, подключай и играй. Если же разъем на машине есть, но он не такой, как на новой магнитоле, то есть два выхода. Придется либо менять разъем на машине, либо на магнитоле, попутно сопоставляя все провода в соответствии со схемой подключения. Как это сделать, станет понятно дальше.

На машине разъема нет

Если на магнитоле разъем есть, а на машине нет, то, опять же, есть два варианта. Первый – срезать разъем с магнитолы, и соединить провода так, как описано ниже. Второй – купить такой же разъем, соединить его правильно с проводами в машине, и просто подключить. Что лучше? Многие скажут – лучше купить разъем. Другие, немного подумав, ответят – а смысл в этом разъеме, если все-равно будут скрутки.

Однако, все же, лучше купить стандартный разъем, но к проводам в машине подсоединять его не на скрутки, а на пайку. Так выйдет дольше, но надежнее.

Подключение магнитолы без разъема

Дешевые китайские магнитолы никакими разъемами, как правило, не комплектуются. Из таких просто выходят зачищенные провода, и все. Рассмотрим, как подключить магнитолу в таком случае.

На машине есть стандартный разъем

В таких ситуациях крайне нежелательно срезать имеющийся в машине разъем, и подсоединять провода на скрутку или на пайку. Лучше купить соответствующий разъем, и подключить его к магнитоле. Тем более, что сделать это будет несложно по схеме на корпусе аппарата, и ориентируясь по цветовой маркировке проводов.

На машине разъема нет

Самый безвыходный случай, когда ни на магнитоле, ни в машине – никаких разъемов нет. Однако и тут можно идти двумя путями. Можно прикупить разъемы «папа» и «мама», и потратить некоторое время на то, чтобы подсоединить их и к магнитоле, и к проводам в машине. А можно просто соединить провода напрямую, так и оставив этот узел без каких-либо разъемов.

В таком случае ответные концы проводов зачищаются, на один из них надевается термоусадочная трубка, после чего провода спаиваются и изолируются.

Пройдемся еще раз по самим проводам и уточним некоторые, неупомянутые выше, нюансы:

1. Провод «+» или «BAT» — подключается через предохранитель к плюсовой клемме АКБ. По стандарту он желтого цвета. Найти подходящий провод под панелью (если он не помечен), можно мультиметром. Между ним и массой заглушенного авто должно быть напряжение. Также можно протянуть новый провод.
2. Управляющий провод «ACC» — к плюсу замка зажигания, к плюсу АКБ через кнопку, или соединяется с предыдущим. Этот провод, как правило, красный. Ответный провод проверяется мультиметром. Между ним и массой авто при соответствующих положениях замка зажигания должно появляться и пропадать напряжение.
3. Провод «-» или «GND» — идет непосредственно на минусовую клемму АКБ. Стандартный цвет – черный. В машине он ищется аналогично – мультиметр, подключенный к найденному ранее плюсовому проводу и этому должен показать напряжение.
4. «FL+» или «FRONT LEFT +» — плюс переднего левого динамика. Цвет обычно белый.
5. «FL-» или «FRONT LEFT -» — минус переднего левого динамика. Цвет – белый с полоской (далее с цветами и полюсами все аналогично).
6. «FR» или «FRONT RIGHT» — передний правый динамик. Плюс, как правило, серый, а минус – такой же, но с полоской.
7. «RL» или «REAR LEFT» — задний левый. Провода зеленые.
8. «RR» или «REAR RIGHT» — задний правый. Фиолетовые.

В завершение вкратце рассмотрим, как определить непомеченные провода в машине, которые идут на динамики. Сначала вычислим, где какой, а потом полярность.

Чтобы узнать, какие провода идут на какой динамик понадобятся любые два сигнальные провода уже подключенной к питанию и включенной магнитолы. Поочередно прикладывая их к уходящим вглубь проводам, на слух определяем, к какому динамику они приходят. Каждый раз отмечаем пару проводов маркером, изолентой, ценником и так далее.

Чтобы определить полярность проводов, идущим к динамикам, понадобится пальчиковая батарейка и помощник. Батарейку надо прикладывать к проводам, а помощник смотрит на диффузор динамика. Если плюс батарейки совпадает с плюсовым проводом динамика, то диффузор будет отклоняться наружу. Если наоборот – уходить внутрь. Опять помечаем каждый провод, если это невозможно сделать по их цвету (в машинах часто бывает самодельная проводка, и все кабели на динамики – одного цвета.

Абсолютно аналогичным образом подключаются автомагнитола к блоку питания или отдельной АКБ. Если звук, при этом, будет воспроизводиться стандартными автомобильными динамиками, то обратите внимание на их мощность и сопротивление. Если же звук будет подаваться на активные бытовые колонки, то это значения не имеет, так как в них есть свой усилитель, благодаря которому перегрузки не будет. Но это уже отдельная тема.

Видео. Как подключить автомагнитолу

Схожий материал

Как починить магнитолу своими руками

5 возможных причин почему аккумулятор быстро разряжается на авто

Плохо крутит стартер: диагностика и устранение причин

Простые способы проверки высоковольтных проводов зажигания

Зачем нужно менять тормозную жидкость

5 способов проверить амортизаторы автомобиля

Вибрация при торможении авто: диагностика своими силами

Правила эксплуатации и мойка машины после покраски кузова

Кипит аккумулятор: причины и мифы

Просадки напряжения ВАЗ и на других автомобилях

Подготовка автомобиля к продаже

Как лучше настроить магнитолу в автомобиле

10 возможных причин почему хрипят динамики в машине

Советы как снизить расход топлива на автомобиле

Как починить магнитолу своими руками

В АКБ одна «банка» не кипит при зарядке

Неравномерный износ шин

Можно ли не снимая клеммы заряжать аккумулятор – мифы и реальность

Как в машине сделать 220 вольт

Почему глохнет машина при снятии клеммы с аккумулятора и можно ли так делать

Нужно ли отключать аккумулятор? 10 случаев, когда реально не помешает.

Подключение амперметра в автомобиле

Как правильно отключать и подключать аккумулятор на машине

Плохо ловит радио в машине: возможные причины и способы улучшить прием

Можно ли доливать воду в антифриз: мифы и реальность

7 способов как подключить телефон к штатной магнитоле автомобиля

10 причин почему могут греться колеса автомобиля

Можно ли подкрашивать номера на автомобиле

Принцип работы датчиков давления в шинах и их основные разновидности

Срок службы автомобильной резины и как его продлить

Как правильно обкатать автомобиль: мифы и реальность

Разница между 92-м и 95-м бензином – какой лучше заправлять и почему

Как правильно устанавливать светодиоды на машину

Гудит ГУР: причины

Какая самая экономичная скорость на автомобиле и почему

Почему окисляются клеммы на аккумуляторе и как правильно с этим бороться

Почему плохо играет магнитола и как улучшить музыку в машине

Что выбрать – шипованную резину или липучки

Как заряжать кальциевый аккумулятор – мифы и реальность

10 причин почему машину уводит в сторону

Как и сколько можно хранить бензин в домашних условиях

Обкатка шин – мифы и реальность

Где установить видеорегистратор в машине

Какие диски лучше – литые или штампованные

Полировка кузова своими руками без машинки

Нужно ли заряжать новый автомобильный аккумулятор и как правильно это делать

Установка и подключение второго аккумулятора в машину

История шин Dunlop / Данлоп

Самые большие шины Michelin / Мишлен для карьерных самосвалов

Connects2 — интеграция с автомобилем

Мы являемся мировым лидером в разработке, проектировании и производстве комплексных систем безопасности транспортных средств и усовершенствованных аудиорешений для автомобильной промышленности.

Узнавайте первыми о наших новых продуктах, подписавшись на нашу рассылку новостей

• CTKBM40

  Монтажный комплект
  BMW X5 (F15/F85)​ 2013-2018


• CTSNS025.2

  360-градусная камера и удерживающие интерфейсы рулевого управления
  Ниссан Кикс 2017-2019
  Ниссан Кашкай 2015-2018
  Ниссан Роуг 2014-2018
  Ниссан Х-Трейл 2017-2018

• CTBMWUSB2

  Фиксатор BMW X5
  Сохраните использование USB-разъема BMW X5, установленного на заводе.

• CTPIONEERLEAD.2

  Соединительный провод головного устройства Pioneer
  Подключайте любое головное устройство Pioneer к любому интерфейсу управления на рулевом колесе Connects2.

• CTSFA024.2

  Фиксаторы рулевого управления
  Fiat Ducato (8-я серия) 2022-Up

• CTSBM017.

  2

  Фиксаторы рулевого колеса
  БМВ Х5 (F15/F85) 2013-2018


• CT23BM23

  Двойная лицевая панель DIN
  BMW X5 (F15/F85)​ 2013-2018


• CTSTY019.2

  360-градусная камера и интерфейсы удержания рулевого управления
  Тойота Хайлендер 2018-2019
  Тойота Ленд Крузер Прадо 2014-2017
  Тойота Ленд Крузер Прадо 2018-2019
  Тойота РАВ4 2016-2018


• CTSTY020.

  2

  360-градусная камера и интерфейсы удержания рулевого управления
  Тойота РАВ4 2019-2020


• CTSNS024.2

  360-градусная камера и фиксаторы рулевого управления
  Ниссан Альтима 2013-2018
  Ниссан Мурано 2015-2018
  Ниссан Х-Трейл 2014-2016

Connects2Vision предоставляет полный спектр передних, боковых и задних камер, интерфейсов, мониторов и аксессуары с множеством функций и вариантов установки, чтобы улучшить видимость там, где вам это нужно больше всего.

CAN Connect — это новая линейка интерфейсов CAN-шины, используемых во всем, от легковых и коммерческих автомобилей до лодок и т. д. Powersports, квадроциклы и мобильная техника.

Phoenix Gold выводит вашу аудиосистему на новый уровень. С высококачественными, отмеченными наградами усилителями, динамиками и сабвуферами у вас есть все, что вам нужно для идеальное обновление аудиосистемы

Stinger предлагает высококачественные мультимедийные, высокопроизводительные аудиосистемы, аксессуары для освещения и аудиоустановки, а также звукопоглощающие материалы для пассажирских, силовых видов спорта, и морских транспортных средств.

Интеграция с AutoDAB предназначена для внедрения цифрового радио в каждый автомобиль без замены всей аудиосистемы.

PAC — это вершина интеграции, предоставляющая вам инструменты для идеальной установки в современные автомобильные аудиосистемы, которые становятся все более сложными.

Adaptiv позволяет вам добавлять мультимедиа, навигацию и безопасность, предоставляя вам идеальное обновление для улучшения вашего автомобиля без изменения исходной системы.

iSimple предоставляет вам ряд потребительских технических продуктов, которые позволяют расширить возможности подключения в вашем автомобиле

AAMP Global является британским дистрибьютором премиального аудиобренда FOCAL. Высококачественный звук Focal обещает чтобы обеспечить интенсивное удовольствие и улучшить каждую секунду в дороге.

Посетите наш канал на YouTube, чтобы посмотреть последние видео…

Ваш путеводитель по системе Dual Double DIN

Многие заводские системы двойного DIN сегодня устарели и не включают новейшие технологии. К счастью, модернизировать систему двойного двойного DIN несложно. Мы создали список наших лучших рекомендаций на основе простоты установки и отзывов клиентов.

Что такое двойной двойной DIN?

Двойной двойной DIN — это автомобильная стереосистема с двумя разъемами. Это относится к стереосистеме, которая в два раза превышает стандартную высоту DIN. Двойной двойной DIN подходит для следующих целей:

• Bluetooth-соединение: Двойной двойной DIN позволяет подключать смартфон к автомобилю с помощью Bluetooth. Это означает, что вы можете транслировать свои любимые песни прямо со своего смартфона.
• Повышенная безопасность: Поскольку система двойного двойного DIN также дает вам возможности громкой связи, она может помочь вам сосредоточиться на дороге. Это может сделать вождение более безопасным за счет уменьшения отвлекающих факторов.
• Доступ к сенсорному экрану: Большинство современных радиостанций имеют сенсорные экраны. Даже если в вашем автомобиле не было сенсорного экрана, обновление до двойного стандарта DIN может помочь вам воспользоваться им.
• Доступ к другим программам: Двойной двойной DIN также позволяет вам получить доступ к другим программам, таким как MP3-плеер, компакт-диски, AM/FM-радио или даже ваша SD-карта.

Двойная система двойного DIN — это простой способ модернизировать технологию вашего автомобиля. Сделайте свои поездки более приятными с возможностью потоковой передачи любимых песен или совершения телефонных звонков без помощи рук.

Типы систем Dual Double DIN

Вот несколько типов систем Dual Double DIN, которые следует учитывать:

Система Dual Double DIN с сенсорным экраном

Система Dual Double DIN с сенсорным экраном позволяет вам получать доступ к приложениям вашего телефона, экран. Автомобильная стереосистема Dual XDVD276BT с сенсорным ЖК-экраном и двойным разъемом Din имеет размер 6,2 дюйма и поставляется с Bluetooth или USB-подключением. Система также поддерживает большинство приложений для потоковой передачи музыки, включая Pandora, iHeartRadio и Spotify. Это универсальное радио подходит для большинства автомобилей.

Dual Electronics Dual XDVD276BT 6.2

Dual Electronics Dual XDVD276BT 6.2

$119 на Amazon

Dual Double DIN с поддержкой камеры заднего вида

двойная система DIN, которая может транслировать ваш канал. P.L.Z. Автомобильная мультимедийная система MP-800 поддерживает как переднюю, так и заднюю камеру. Он также поставляется со многими полезными технологическими функциями, такими как Bluetooth и USB-подключение, а также возможностью использовать Facebook или Skype.

PLZ P.L.Z MP-800 Автомобильная развлекательная мультимедийная система – 7-дюймовый HD-монитор с сенсорным экраном Double Din Автомобильная стереосистема – MP5-плеер Bluetooth Автомобильный радиоприемник – поддержка камеры заднего вида, MP3, USB, AUX

PLZ P.L.Z MP-800 Автомобильная развлекательная мультимедийная система — 7-дюймовый сенсорный HD-монитор Double Din Автомобильная стереосистема — MP5-плеер Bluetooth Автомобильный радиоприемник — поддерживает камеру заднего вида, MP3, USB, AUX

$90 на Amazon

DVD Dual Double DIN

Благодаря системе DVD с двумя разъемами DIN вы можете воспроизводить свои любимые DVD или компакт-диски. Вы также можете использовать его для прослушивания любимых радиостанций с помощью AM/FM-приемника. Автомобильный DVD-плеер Planet Audio P9628B имеет размер 6,2 дюйма и поддерживает форматы MP3, CD, DVD, AM/FM и телефонные звонки в режиме громкой связи. Он также имеет универсальную посадку с сенсорным экраном.

Planet Audio Planet Audio P9628B Автомобильный DVD-плеер — двойной DIN, Bluetooth Audio и громкая связь, 6,2-дюймовый сенсорный ЖК-монитор, MP3-плеер, CD, DVD, WMA, USB, SD, AUX In, AM/FM-радиоприемник

Planet Audio Planet Audio P9628B Автомобильный DVD-плеер — двойной DIN, Bluetooth Audio и громкая связь, 6,2-дюймовый сенсорный ЖК-монитор, MP3-плеер, CD, DVD, WMA, USB, SD, AUX In, AM/FM-радио Приемник

117 долларов на Amazon

Как выбрать двойной двойной DIN

Если ваш автомобиль совместим с двойным DIN, то двойной двойной DIN-блок должен подойти правильно. Тем не менее, вы хотите учитывать размер экрана. Большой экран может быть удобнее для просмотра, что обеспечивает лучший доступ к вашим приложениям.

В дополнение к размеру вы также хотите выбрать двойную систему двойного DIN, которая обладает наиболее важными для вас характеристиками. Несколько функций, доступных в системе с двумя разъемами DIN, которые следует учитывать:

• Возможности сенсорного экрана
• Громкая связь по телефону
• USB-подключение
• Подключение через Bluetooth
• Apple CarPlay
• Android Auto
• AM-радио
• Проигрыватель компакт-дисков

Различные системы также имеют разный дизайн. Вы можете выбрать систему двойного двойного DIN нейтрального цвета или использовать смелый дизайн.

Вы также можете учитывать такие факторы, как цена и бренд. Выбор самой дешевой системы с двойным двойным DIN может быть не лучшей идеей, так как вам нужна система, которая хорошо работает. Тем не менее, вам не обязательно тратить целое состояние, чтобы получить прочный и качественный агрегат.

Как заменить/установить двойной двойной DIN

Отказ от ответственности: рекомендации в этой статье носят общий характер и не заменяют инструкции для вашего конкретного автомобиля. Прежде чем приступать к ремонту, обратитесь к руководству пользователя или руководству по ремонту.

Вы можете установить систему двойного двойного DIN, выполнив следующие действия:

Подготовьте автомобиль

Подготовьтесь к установке системы двойного двойного DIN, распаковав устройство и жгут проводов. Убедитесь, что автомобиль выключен, а затем поднимите капот. Отсоедините кабель аккумулятора от отрицательной батареи и снимите его с автомобиля.

Удаление предыдущей стереосистемы

Переместитесь внутрь автомобиля и удалите предыдущую стереосистему. Точный процесс может отличаться в зависимости от того, как настроен ваш автомобиль. Вам нужно будет отсоединить стереопроводку и кабель от розеток, которые вы можете найти за стереосистемой. Дополнительную информацию о том, как это сделать, можно найти в руководстве по эксплуатации вашего автомобиля.

Установка адаптера

Поместите двойной адаптер DIN в монтажную док-станцию, которая теперь должна быть пустой. Вытяните проводку и кабель сзади и вставьте их в жгут проводов. Вы можете узнать, где соединять разные цвета, используя руководство по жгуту.

Вставьте адаптер проводки в разъемы на задней панели системы. Подсоедините кабель антенны к разъему FM-антенны, который обычно находится в левом нижнем углу стереопанели радиоприемника.

Вставьте новую систему

Вставьте новую аудиосистему в док-станцию. Аккуратно нажмите на него, пока он не встанет на место со щелчком. Замените панели, снятые на первом этапе, а затем верните аккумулятор. Снова прикрепите зажим батареи к отрицательному аккумулятору и затяните, пока они не будут надежно закреплены. Закройте капот и убедитесь, что новый блок работает.

Вы можете заменить сломанную систему, выполнив те же действия.

Лучшее головное устройство и стереосистема с двойным DIN в 2022 году

Добро пожаловать на премию «Лучшее головное устройство с двойным DIN»!

Потратив последние 12 дней на проводку, пайку и время от времени сверление приборной панели, пропуская домашние дела и сказки на ночь ( прости, дорогая! ), я готов поделиться тем, что лучшая стереосистема с двойным DIN для ваших нужд.

Посмотрите:

Поиск лучшего головного устройства с двойным DIN сводится к двум критериям : ваш автомобиль и ваш бюджет . Как только вы их определите, будет легко найти именно то, что вам нужно. Независимо от того, хотите ли вы что-то простое, например, звонки в режиме громкой связи, или все прибамбасы, такие как управление жестами, для вас есть автомобильная стереосистема с двойным DIN.

За последние 20 лет я настроил все виды легковых и грузовых автомобилей со всем, что касается звука. Итак, я здесь, чтобы поделиться тем, чему я научился за эти годы, и сэкономить вам много времени в процессе.

Я оценил следующие стереосистемы с двойным DIN в соответствии с их функциональностью , особенности , отклики ЖК-дисплея , простота установки и цены , так что вы найдете тот, который лучше всего подходит для вашего бюджет. Честно говоря, независимо от того, какой из них вы выберете, вы будете победителем. Вам понравится отличная музыка и безопасное вождение .

Давайте уже посмотрим лучшую автомобильную стереосистему!

Спешите? Вот 3 лучших головных устройства с двойным DIN

Pioneer AVH-2500NEX

Для пользователей iPhone: Это головное устройство идеально подходит для пользователей iPhone благодаря безупречному Apple Car Play

• Отличный компаньон в дороге: Эта колода сделает ваши ежедневные поездки легкими.
• Потрясающее качество звука: Музыка звучит намного лучше, хотя усилителя нет.
• Безопасное вождение: Ваш персональный цифровой помощник будет звонить и читать сообщения за вас, чтобы вы могли сосредоточиться на вождении.

Проверить последнюю цену

Atoto A6 Pro

Для поклонников новейших технологий: В этой колоде есть технологии на 700 долларов по смехотворно низкой цене.

• Самый безопасный из представленных на рынке: Благодаря жестам рук вы можете управлять устройством, не отрывая взгляда от дороги.
• Мобильный офис: Экран быстрый и отзывчивый. На нем можно читать электронную почту, открывать PDF-файлы и даже смотреть фильмы.
• Сверхбыстрая загрузка: Это головное устройство начнет воспроизводить ваши любимые песни еще до того, как вы пристегнете ремень безопасности.

Проверить последнюю цену

Kenwood DDX26BT

Для меломанов, ищущих скидки:  Эта стереосистема поставляется с усилителем, поэтому серьезное обновление системы не требуется.

• Лучшие настройки эквалайзера: Существует идеальная настройка эквалайзера для вашего любимого музыкального жанра, и вы даже можете создать свою собственную.
• Отличный интерфейс: Экран быстрый, его можно настроить по своему вкусу.
• Простота установки: Установка очень проста.

Проверить последнюю цену

11
Researched Sources

2471
Reviews Considered

14
  Days   Researching

19
Products Evaluated

Что я узнаю?
