РЕМОНТ ШЛАНГ а омывателя лобового стекла kia ceed советы и инструкции 14:11 2023
— Слетевший шланг омывателя лобового стекла вполне возможно подсоединить своими руками, необходимо только терпение и аккуратность
У меня хэтчбек KIA Ceed 2015 г. в. Летом этого года возвращаясь с загородной поездки, потянул рычаг омывателя лобового стекла, но никакой реакции не последовало.
Странно, жидкость в бачке заканчивается не мгновенно, хоть пузыри, но есть, значит, что то другое. Уже в гараже начал поиск неисправности. При включении омывателя слышен шум электромотора, а под машиной со стороны пассажира у переднего колеса образовалась лужица. Уже хорошо, мотор омывателя в порядке. Самой вероятной причиной такой неисправности может быть то, что шланг слетел со штуцера.
Просмотрел кучу информации. Сам никогда с подобным не сталкивался и не видел как производится такой ремонт. Алгоритм ремонта такой: снять поводки дворников, приподнять пластиковое жабо, и закрепить шланг.
Хорошо. Вынул пластиковые заглушки в месте крепления поводков, отвинтил гайки на 10 и всё.
Снять поводки не смог, как ни старался. Потом выяснил, в большинстве случаев отсоединить их без съемника не получится, даже проникающая смазка WD-40 чаще всего не поможет. Что делать, утром выезжать, на дорогах слякоть, без омывателя никак. Решил попробовать починить не снимая дворники.
Сразу предупреждаю, что такой вариант ремонта не подойдет «механикам» с большими кистями рук!!!
Шланг заходит под жабо со стороны пассажира и буквально в 10-15 см от места входа соединяется со штуцером.
Значит, что бы его надеть, необходимо приподнять хотя бы левую сторону жабо. Для этого сначала разъединяем разъем.
Вот так
Снимаем четыре пластиковые клипсы.
Левая
Две средние
Правая
Для снятия достаточно небольшой плоской отвертки.
Нажимаем отверткой на середину клипсы, аккуратно поддеваем этой же отверткой и легко вынимаем.
Ошибиться трудно.
Это была легкая часть предприятия. Дальше потребуется внимание и терпение.
Жабо установлено в направляющие на левом и правом крыльях авто. И на самом жабо есть направляющие, в которые входит нижний край лобового стекла. Что бы вынуть его из направляющих с усилием, но осторожно потяните жабо на себя. Левый край отойдет дальше, т. к. держатели дворников расположены со стороны водителя. Нам это и нужно.
Теперь приподнимите левый край на сколько возможно и подложите под него что ни будь, только не металлическое, чтобы не повредить покрытие.
Просунув раку под жабо, штуцер найдете быстро. Мне потребовалось терпение и масса усилий, что бы присоединить шланг. Очень неудобно и рукам чувствительно. Но приспособился за 7 минут.
Теперь все в обратном порядке. Очень внимательно установите в направляющие и не забудьте расправить прокладку снизу.
Все работает!
Видео обзор
| Все(5) |
|---|
 youtube.com/embed/0dg-M-F_lhQ» allowfullscreen=»»/> |
| KIA Cee’d небольшая «неисправность» | Форсунки омывателя ремонт форсунок и замена форсунок на Кия Пиканто 2014 | Ремонт шланга омывателя лобового стекла | Омыватель стекла поиск и устранения неисправности | Не работае Омыватель лобового стекла Хёндай Солярис |

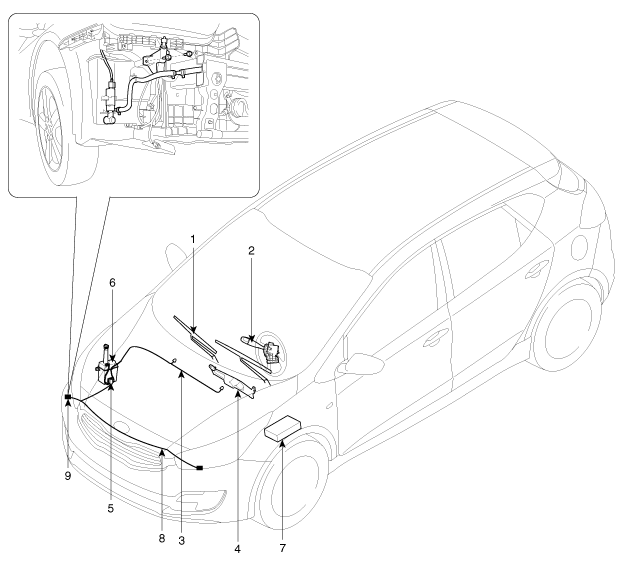

Kia Cee’d — Процедуры ремонта двигателя переднего омывателя
Kia Cee’d JD Руководство по обслуживанию / Электрическая система кузова / Стеклоочиститель/омыватель ветрового стекла / Процедуры ремонта двигателя переднего омывателя
| Осмотр |
Мотор переднего и заднего омывателя
| 1. | Подключив двигатель омывателя к бачку, заполните бачок.
|
бак с водой.Подсоедините положительный (+) кабель аккумулятора к клемме 1 и отрицательному (-) аккумулятору. кабели к клемме 2 соответственно. |
| 3. | Убедитесь, что двигатель работает нормально, а двигатель омывателя работает и брызги воды из передних форсунок. |
| 4. | Если они ненормальные, замените двигатель омывателя. [Передний и задний омыватель]
|
Переключатель датчика уровня омывающей жидкости
| 1. | Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. | Слейте омывающую жидкость менее 600 мл. |
| 3. | Проверьте целостность цепи между клеммами № 1 и № 2 в каждом поплавке. позиция. Должна быть непрерывность, когда поплавок опущен. Не должно быть непрерывности, когда поплавок поднят. |
| 4. | Если непрерывность не соответствует указанной, замените уровень жидкости омывателя. переключатель
|
Электродвигатель омывателя фар
1. | Подключив двигатель омывателя к бачку, заполните бачок. бак с водой.
|
| 2. | Подсоедините положительный (-) кабель аккумулятора к клемме 2 и отрицательному (+) аккумулятору. кабели к клемме 1 соответственно. |
| 3. | Убедитесь, что двигатель работает нормально, а двигатель омывателя работает и брызги воды из форсунок омывателя фар. |
4. | Если они ненормальные, замените электродвигатель омывателя фар. |
| Удаление |
|
1. | Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. | Снимите крышку форсунки омывателя фар (А). |
| 3. | Снимите кожух переднего бампера. (См. Кузов — «Крышка переднего бампера») |
| 4. | Снимите форсунку омывателя фар (А) после ослабления болтов. |
| 5. | Снимите шланг омывателя и отсоедините разъем электродвигателя омывателя (А),
разъем датчика уровня жидкости омывателя (В) и разъем насоса омывателя фар
(С). |
| 6. | Снимите электродвигатель омывателя (А) и насос омывателя фар (В). |
| 7. | Снимите бачок омывателя после откручивания болтов. |
| Установка |
| 1. | Соберите бачок омывателя.
|
2. | Подсоедините разъем электродвигателя омывателя и шланг омывателя. |
| 3. | Установить электродвигатель омывателя фар. |
| 4. | Установите форсунку омывателя фар. |
| 5. | Соберите крышку переднего бампера. |
Электродвигатель переднего стеклоочистителя Процедуры ремонта
Удаление 1. Снимите колпачок (В) и отверните гайки, затем снимите рычаг стеклоочистителя (А). Момент затяжки : 22,6 ~ 26,5 Н·м (2,3 ~ …
Датчик дождя Принципиальные схемы
Принципиальная электрическая схема .
..
Дополнительная информация:
Руководство по эксплуатации Kia Cee’d JD: Изменение приоритета
Что такое приоритет?
Возможно соединение до пяти
Беспроводная технология Bluetooth®
устройства с аудиосистемой автомобиля.
Используется функция «Изменить приоритет».
установить приоритет подключения
сопряженные телефоны. Однако наиболее
недавно подключенный телефон всегда
быть установлен как высший пр …
Руководство по эксплуатации Kia Cee’d JD: Условия раскрытия подушек безопасности
Передние подушки безопасности Фронтальные подушки безопасности рассчитаны на раскрытие в
лобовое столкновение в зависимости от интенсивности,
скорость или углы удара фронта
столкновение.
Боковые подушки безопасности и шторки безопасности Боковые подушки безопасности и/или шторки безопасности
предназначен для надувания при ударе
обнаружен Сидом…
© 2017-2023 www.kceed.com
Киа Спортейдж Не работает омыватель лобового стекла – причины и способы устранения
Работающий омыватель ветрового стекла всегда обеспечивает хороший обзор во время движения.
Если при включении омывателя на Киа Спортейдж из форсунок не идет жидкость, это может иметь разные причины. Что это такое и что с этим делать, мы расскажем в этой статье.
Наиболее распространенными причинами, препятствующими нормальной работе стеклоомывателя на вашем Kia Sportage, являются забитые форсунки, негерметичный шланг, перегоревший предохранитель, неисправность насоса, замерзшая жидкость или любая неисправность в электрическая система.
1. Засорение форсунок
Засорение форсунок часто является причиной того, что на Sportage не работает стеклоомыватель. Они расположены в нижней части лобового стекла, где часто оседают мертвые насекомые, пыль, пыльца и известковый налет. Затем примеси могут собираться стекающей дождевой водой, которая затем попадает в форсунки и постепенно забивает их.
В старых автомобилях водители могли легко чистить форсунки самостоятельно, без усилий вставляя тонкую иглу в отверстия.
Однако современные автомобили оснащены так называемыми «вентиляторными форсунками» или «микроэмиттерами», которые производят более широкую и точную струю распыла. С каждым процессом прокачки омывающей жидкостью смачивается все большая площадь, при этом, однако, более тонкие форсунки имеют тенденцию к более быстрому засорению.
Диагностика: Перед тем, как принять решение о замене форсунок, необходимо исключить проблему с насосом омывателя или шлангами. Самый простой способ проверить, работает ли насос, — это провести тест на шум. Припаркуйте свой Sportage в тихом месте. Включите автомобиль и опустите стекло водительской двери. Теперь встаньте снаружи и включите омыватель ветрового стекла. Вы должны услышать жужжание насоса. Если звука нет, это означает, что насос вышел из строя или на насос не подается питание. Если вы слышите жужжащий звук, исходящий из передней части вашего Sportage, насос работает, и виновником, скорее всего, являются забитые форсунки.
Важно: Перед заменой форсунок убедитесь, что жидкость подается нормально.
Вытяните конец шланга из сопла омывателя ветрового стекла на вашем Sportage, а затем включите систему омывателя. Вы должны увидеть жидкость, вытекающую из шланга.
Если из отсоединенного шланга течет мало или совсем нет жидкости, значит форсунки скорее всего исправны, но проблема кроется в другом.
2. Перегорел предохранитель насоса омывателя
Для работы насоса омывателя ветрового стекла Kia Sportage требуется электричество. В случае неисправного предохранителя цепь прерывается и насос не может работать.
Проверьте руководство по эксплуатации вашего Sportage или крышку блока предохранителей, чтобы найти точное расположение предохранителя насоса омывателя. Если предохранитель перегорел, замените его новым с указанным номинальным током.
Сравнение исправного и неисправного предохранителя. Чтобы проверить предохранитель, вытащите его из блока предохранителей Sportage с помощью съемника предохранителей или острогубцев и держите против света. Если металлическая полоска сломана посередине, предохранитель перегорел.
Вы должны заменить его на другой такой же силы тока и, следовательно, того же цвета. Неважно, в каком направлении вы вставляете предохранитель.
3. Неисправность помпы
В вашем Kia Sportage мог выйти из строя электронасос, подающий жидкость к форсункам стеклоомывателя.
Вы можете провести быструю диагностику, выполнив тест на шум.
- Припаркуйте свой Sportage в тихом месте.
- Включите автомобиль и откройте дверь водителя или опустите окно.
- Стоя снаружи своего Sportage, включите омыватель ветрового стекла.
- Вы должны услышать жужжание насоса. Если звука нет, значит в вашем Sportage не работает помпа.
Нет питания на насосе
Если вы не слышите жужжания насоса при включении системы омывателя ветрового стекла на Kia Sportage, в первую очередь следует проверить предохранитель насоса. Если предохранитель не перегорел, проверьте, подается ли питание на насос. Это можно сделать, сняв электрический разъем с насоса и подключив его к мультиметру.
Мультиметр должен показывать около 12 вольт, когда вы включаете омыватель ветрового стекла, что указывает на то, что насос вашего Sportage вышел из строя и его необходимо заменить. Если мультиметр показывает очень низкое или нулевое напряжение, это указывает на неисправность в проводке или электрическом соединении — все электрические разъемы и провода, подающие питание к насосу, должны быть проверены на наличие повреждений.
Видео: Замена насоса омывателя в Киа Спортейдж
Для замены насоса омывателя ветрового стекла на вашем Спортейдж не обязательно посещать мастерскую. Вы можете получить доступ к насосу, выполнив несколько простых шагов, как показано на видео.
4.
Подтекающий шлангЕсли насос работает, но стеклоомыватель по-прежнему не работает, владельцам Kia Sportage следует проверить шланги. Если они треснуты, ослаблены или протекают, их необходимо заменить. Замена также рекомендуется при снижении эластичности резинового шланга в месте соединения с форсункой. Однако шланги также могли легко отвалиться из-за вибраций в моторном отсеке.
Ущерб от грызунов: Если обнаружены следы укусов и т.п., велика вероятность того, что грызун выпустил пар в моторном отсеке вашего Sportage. Затем важно внимательно осмотреть все остальные тросы и шланги на наличие повреждений, в том числе электрические провода насоса омывателя лобового стекла.
Диагностика: Вам не нужно разбирать моторный отсек, чтобы проверить, не течет ли шланг в вашем Sportage. Припаркуйте автомобиль на сухом асфальте и включите омыватель ветрового стекла на несколько секунд. Теперь загляните под переднюю часть вашего автомобиля, если вы увидите образовавшуюся лужу, значит, есть утечка, иначе проблема кроется в другом.
Примечание: При диагностике негерметичного шланга не выключайте кондиционер в автомобиле, так как конденсат из змеевика испарителя также сливается под автомобиль.
5. Забитый шланг
В редких случаях грязный или пережатый шланг может быть причиной неисправности системы омывателя ветрового стекла на Kia Sportage. Для диагностики сначала откройте капот и вытащите конец шланга из форсунки омывателя лобового стекла, а затем включите омыватель. Вы должны увидеть жидкость, вытекающую из шланга. Если потока мало или нет, а насос работает, то, вероятно, где-то в шланге засор. Осмотрите весь шланг и устраните засор.
Примечание: Если при включении омывателя ветрового стекла в Sportage из отсоединенного шланга вытекает омывающая жидкость, но при подключении форсунки жидкость не течет, значит, форсунки забиты.
6. Замерзшая жидкость омывателя
Зимой замерзшая жидкость омывателя также может препятствовать работе системы омывателя ветрового стекла в Kia Sportage.
Чаще всего владельцы Sportage забывают заливать подходящую для зимы смесь. Если это так, все, что поможет, — это теплый гараж или долгая поездка, чтобы снова оттаять жидкость. Бачок омывателя ветрового стекла в Sportage также следует тщательно осмотреть на наличие трещин и дыр. Потому что: при замерзании вода расширяется примерно на десять процентов, что может привести к разрыву хорошо наполненного контейнера.
7. Неисправен переключатель
Вы включаете переключатель, который активирует систему омывателя ветрового стекла на вашем Kia Sportage, но ничего не происходит, насос не работает, и вы не видите вольт на мультиметре на электрическом разъеме насоса. В редких случаях это могло произойти из-за неисправного переключателя. Для диагностики этой проблемы необходимо извлечь переключатель из салона Sportage, а затем проверить его с помощью мультиметра.
8. Пустой бачок
Это может показаться очевидным, но проверяли ли вы, достаточно ли жидкости в бачке омывателя вашего Sportage? Возможно, вы просто забыли наполнить резервуар, или, если вы недавно наполняли резервуар, он мог быть слит из-за утечки в резервуаре или шланге.
