Передняя подвеска Нива ВАЗ 21213, 21214, 2131 lada 4×4

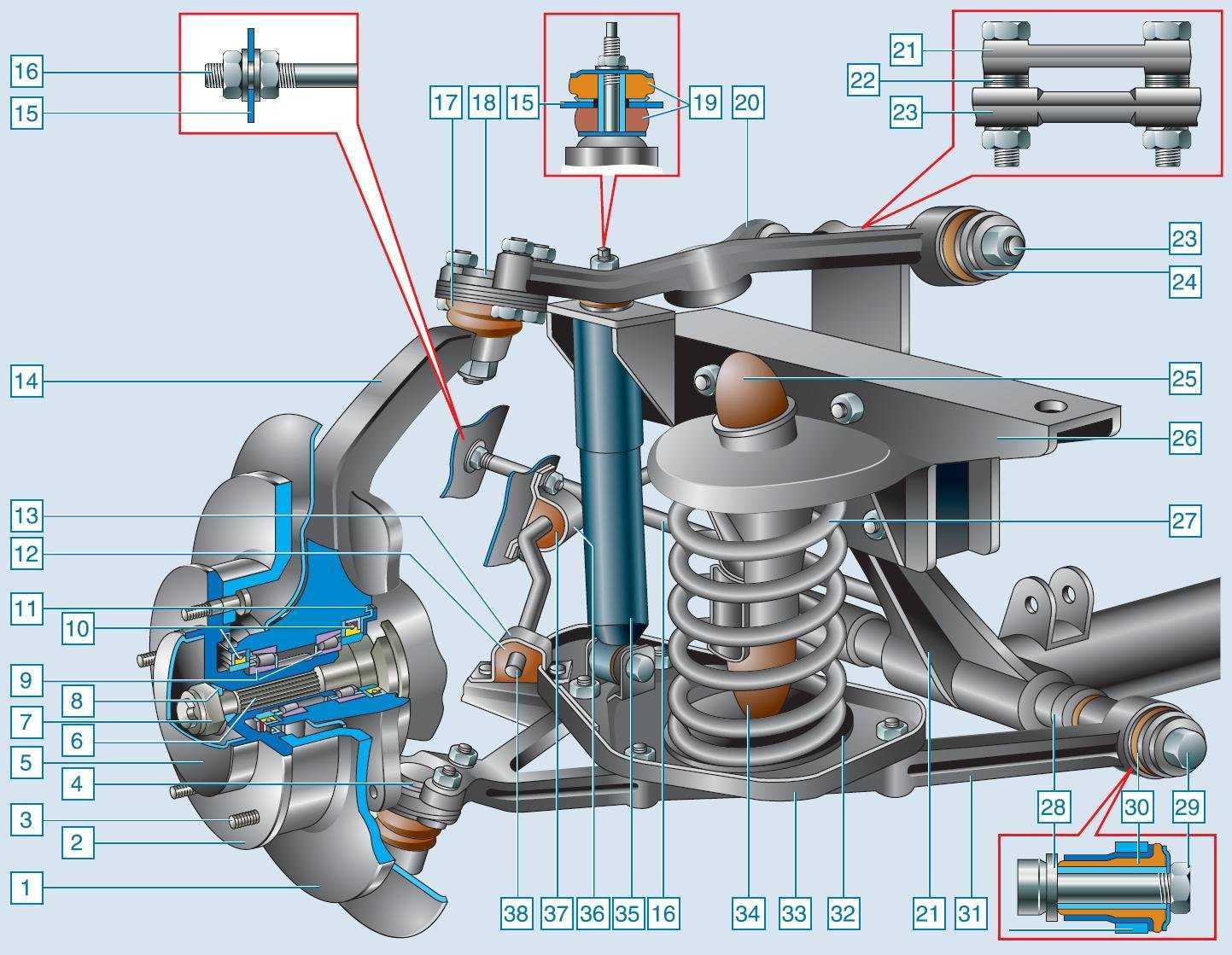

Детали передней подвески
Передняя подвеска – независимая, на вильчатых поперечных стальных рычагах, с винтовыми цилиндрическими пружинами, телескопическими гидравлическими амортизаторами двустороннего действия и стабилизатором поперечной устойчивости.
Технические характеристики ходовой части
Верхний и нижний рычаги имеют сходную конструкцию: на концах «вилки» выполнены цилиндрические проушины под резинометаллические шарниры (сайлент-блоки), а с противоположной стороны – площадка с тремя отверстиями для крепления шаровой опоры. На передней ветви верхнего рычага имеется прилив, в который упирается буфер отбоя при максимальном ходе подвески, а на нижнем рычаге – четыре отверстия для крепления нижней опорной чашки пружины.
Рычаги подвески, в свою очередь, могут поворачиваться на осях в пределах хода резинометаллических шарниров (ограниченного их упругостью). Ось верхнего рычага имеет два отверстия и резьбу на обоих концах. Через отверстия проходят болты, крепящие ось к поперечине подвески. На болтах между осью и поперечиной установлены шайбы для регулировки углов развала и продольного наклона оси поворота колес (см. ниже). Резьбовые концы оси входят в резинометаллические шарниры рычага.
Некоторые неисправности передней подвески
Ось нижнего рычага представляет собой болт, проходящий через втулку в поперечине подвески и резинометаллические шарниры рычага. Так же, как и верхние, нижние шарниры стянуты между двумя шайбами, но между внутренней шайбой и втулкой добавлены еще одна упорная шайба (толстая), прилегающая к втулке, и несколько регулировочных (тонких). Толщина пакета шайб подбирается на заводе, при демонтаже подвески необходимо запомнить их число и расположение. Изменять число и расположение шайб допустимо лишь при необходимости восстановления геометрии подвески (например, после ДТП, замены поперечины и т.
Поперечина подвески представляет собой изогнутую стальную трубчатую балку, к которой с двух сторон приварены стальные кованые кронштейны. В нижней части кронштейна расположена втулка оси нижнего рычага, а верхняя часть выполнена как вертикальная площадка с четырьмя парами отверстий для крепежных болтов. Верхняя пара болтов крепит ось верхнего рычага к поперечине. Вторая сверху – стягивает кронштейн опоры двигателя, поперечину, лонжерон и кронштейн буфера отбоя. Третья пара болтов стягивает кронштейн опоры двигателя, поперечину и верхнюю опору пружины подвески. И, наконец, четвертая – поперечину и верхнюю опору пружины подвески. Для надежности гайки крепления верхней опоры пружины подвески после затяжки приваривают к выступающей резьбовой части болтов.
К нижней задней части поперечины приварены также два кронштейна с отверстиями. К ним на болтах крепятся растяжки (стальные штанги), повышающие продольную жесткость конструкции. Задние (резьбовые) концы растяжек крепятся к кронштейну на кузове автомобиля двумя гайками и шайбами. При установке растяжки внутреннюю гайку заворачивают до касания шайбой кронштейна, а наружную – рекомендуемым моментом.
Пружина подвески опирается на нижнюю изолирующую прокладку и верхнюю опорную чашку. Между верхней опорной чашкой и верхней опорой пружины установлена резиновая прокладка. Верхняя опора стянута четырьмя болтами с поперечиной подвески, двумя болтами – с лонжероном кузова (вваренными в лонжерон) и еще одним – с кронштейном буфера хода отбоя (последний вварен в саму опору). К верхней опоре пружины также приварена стойка опоры буфера сжатия (она обращена вниз). Буфер сжатия при максимальном ходе подвески упирается в нижний рычаг, буфер отбоя – в прилив на верхнем рычаге. Нижняя опорная чашка пружины крепится к нижнему рычагу четырьмя болтами с гайками и пружинными шайбами.
Стабилизатор поперечной устойчивости представляет собой изогнутый пруток из пружинной стали. Он уменьшает крены автомобиля при прохождении поворотов. Через резиновые подушки, прижимаемые стальными обоймами, он закреплен в двух точках к кузову и к кронштейнам на нижних опорных чашках пружин.
Ремонт подвески, в основном, заключается в замене изношенных и поврежденных деталей. Особое внимание обращайте на состояние защитных чехлов шаровых опор (пыльников). Если они порваны – немедленно замените чехлы и смазку, иначе опора быстро выйдет из строя.
Люфт в верхней опоре можно определить покачиванием за колесо при сжатой подвеске (для этого под нижний рычаг ближе к шаровой опоре подставьте колодку высотой 230 мм). Для диагностики состояния нижнего шарнира снимите колесо и, просунув монтажную лопатку между поворотным кулаком и корпусом опоры, создавайте переменную нагрузку, прощупывая перемещение пальца опоры через пыльник. Резинометаллические шарниры (сайлент-блоки) заменяйте при выпучивании резины, надрывах, трещинах или сильном износе. При замене пружин убедитесь, что они одного класса (класс А – без маркировки, класс В – с черной полоской на наружной поверхности витков, имеет меньшую длину под нагрузкой). Допускается установка пружин класса А на передней подвеске и класса В – на задней, но не наоборот.
Передняя подвеска (устройство) Нива Шевроле
| Особенности конструкции |
Передняя подвеска независимая, на двух поперечных рычагах с каждой стороны, с витыми цилиндрическими пружинами, с телескопическими амортизаторами и стабилизатором поперечной устойчивости. |
|
Верхние 24 и нижние 14 (рисунок 6.1) поперечные рычаги обеспечивают независимое перемещение каждого из передних колес в вертикальной плоскости (при преодолении дорожных препятствий). |
| Шаровая опора 10 имеет такую же конструкцию, что и шаровой шарнир 25, и соединена с поворотным кулаком и рычагом подвески так же, как и шарнир. |
| Верхний рычаг 24 подвески соединен с кронштейном поперечины осью, прикрепленной к кронштейну двумя болтами 20, а нижний рычаг 14 прикреплен болтом-осью к поперечине подвески. |
| Между осью верхнего рычага и кронштейном установлены регулировочные шайбы, изменением количества которых регулируют развал колес и продольный угол наклона оси поворота колеса. Оба рычага подвески соединены с осями через резинометаллические шарниры (сайлентблоки), обеспечивающие беззазорное соединение этих деталей. Такой шарнир включает в себя резиновую втулку, наружную и внутреннюю металлические втулки. |
| К нижним рычагам прикреплены болтами чашки пружин передней подвески. |
В поворотном кулаке установлены два подшипника – внутренний 9 и наружный 7, во внутренних кольцах которых с натягом установлена ступица колеса. На ступице установлен тормозной диск 5. Со стороны тормозного щита ступица уплотнена сальником 6, а снаружи – колпаком 1. Регулируют затяжку подшипников ступицы гайкой одноразового пользования 2. |
Пружины 13 передней подвески цилиндрические. Амортизационные стойки 28 передней подвески – телескопические, двухстороннего действия. Верхние концы амортизаторов через резиновые подушки закреплены в кронштейнах поперечины передней подвески, а нижние прикреплены к кронштейнам нижних рычагов. Примечание |
Боковые крены кузова при прохождении поворотов компенсирует стабилизатор 23 поперечной устойчивости, закрепленный через резиновые втулки 11 по концам на нижних рычагах, а в средней части – на крышке редуктора переднего моста и на лонжеронах кузова. |
Углы установки, сход-развал (Travel)
Схождение передних колёс под нагрузкой* 2250 Н (225 кгс) — — — 0±1 мм
Развал передних колёс под нагрузкой* 2250 Н (225 кгс) — — — 0’30’±30’ град.
Продольный наклон оси поворота колеса под нагрузкой* 2250 Н (225 кгс) — — — 3’40’±30′ град.
* Нагрузка распределяется по салону автомобиля: по 75 кг на передних сиденьях и 75 кг по центру заднего сиденья.
Проверка (диагностика) технического состояния передней подвески
(См. также Неисправности передней подвески)
Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами). |
|
| На резиновых деталях подвески не допускаются: |
| – признаки старения резины; |
| – механические повреждения. |
| На резинометаллических шарнирах не допускаются: |
| – признаки старения, трещины, одностороннее выпучивание резинового массива; |
| – отрыв резинового массива от арматуры. Дефектные детали замените. |
|
|
|
Проверьте состояние защитных чехлов шаровых опор и…
|
|
|
|
..нижнего рычагов.
|
|
|
