Педаль акселератора электронная – что это такое, как работает, неисправности

Содержание

что это такое, как работает, неисправности

Замена карбюратора на инжектор, широкое использование электронных систем управления и контроля всех рабочих параметров стали причиной отказа от классической системы акселератора с тросовым приводом. На смену ему пришла электронная педаль газа, обеспечивающая повышенную чувствительность и точность срабатывания. Для того, чтобы такой механизм служил вам как можно дольше, следует понимать принцип действия электронного акселератора, возможные проблемы с ним и возможности их диагностики.

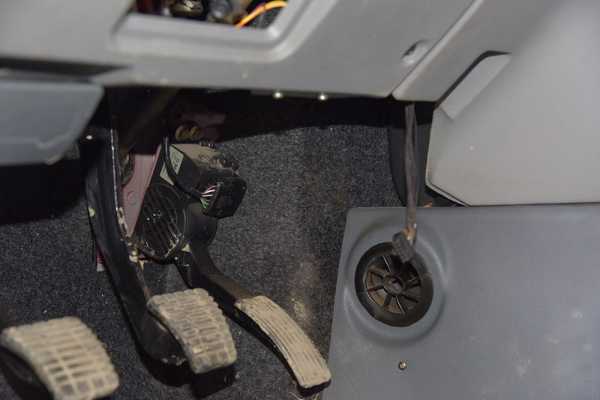

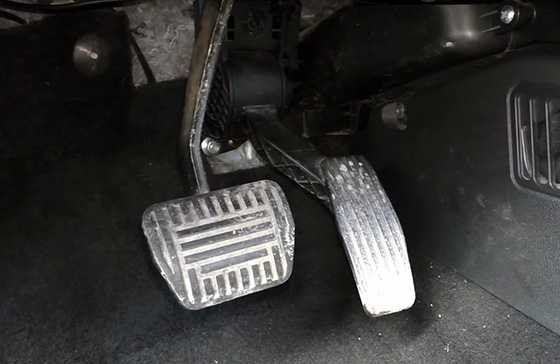

Что такое электронная педаль газа

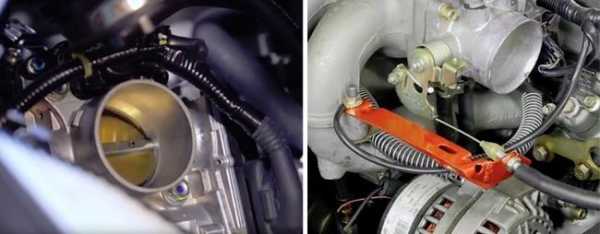

Традиционная механическая педаль управляет дроссельным механизмом посредством троса – при нажатии на нее тросик натягивается и открывает заслонку  дросселя. Наиболее эффективны такие педали были на карбюраторных двигателях, однако с появлением и распространением инжекторных двигателей возникла потребность в более эффективном способе управления подачей топлива. Таковым стала электронная педаль газа.

По своей сути педаль, в данном случае, выступает в качестве кнопки, изменение положения которой через специальную плату трансформируется в электрический сигнал, который подается на блок управления двигателем. Далее в зависимости от положения педали изменяется интенсивность подачи топлива в двигатель.

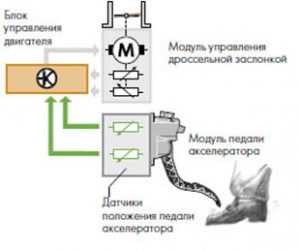

Принцип работы электронной педали газа

В общих чертах можно описать принцип функционирования такой педали следующим образом:

  1. Водитель нажимает на электронную педаль газа, изменяя ее положение.
  2. Специальные датчики анализируют угол отклонения педали от изначального положения.
  3. Полученная информация пересылается от датчиков в электронный блок управления.
  4. ЭБУ на основе этих сведений формирует ту или иную команду дроссельной заслонке.
  5. Заслонка открывается на требуемый угол.

Как видно из приведенной информации, принцип действия электронной педали существенно сложнее, чем механической. Это не просто рычаг, натягивающий и ослабляющий трос, а полноценный электронный модуль, связанный с датчиками и прочими компонентами.

К другим особенностям функционирования педалей газа этого типа можно отнести следующие моменты:

  • В качестве основы электронных педалей самых разных производитель используется реостат.
  • Для передачи сигнала с педали на ЭБУ используются специальные дорожки с группой проводящих контактов.
  • Для обеспечения высокой точности передающие контакты во многих случаях дублируются.

Читайте также: Что такое кикдаун и для чего он нужен.

Неисправности электронной педали газа

В работе электронной педали газа могут возникать те или иные поломки и неисправности, которые окажут негативное влияние на интенсивность набора оборотов, стабильность работы двигателя, а также на саму возможность движения. Для своевременного выявления таких неполадок следует уметь распознавать их симптомы.

Если не проходит сигнал с 1 датчика положения педали:

  • после регистрации неполадки загорается сигнальная лампа на панели приборов;
  • двигатель работает в холостом режиме, пока не будет завершена проверка второго датчика;
  • при работоспособности только второго датчика набор оборотов происходит медленно;
  • дополнительные системы, оказывающие воздействие на режим работы двигателя, в частности, круиз-контроль, будут деактивированы.

Если отсутствует сигнал с обоих датчиков положения педали:

  • загорается лампа EPC;
  • автомобиль не откликается на нажатия педали газа;
  • холостые обороты достигают 1500.

Возможно также возникновение неполадок в работе датчиков дроссельной заслонки. Если не проходит сигнал по одному такому датчику, то автомобиль реагирует следующим образом:

  • загорается лампа EPC;
  • отключаются дополнительные системы, влияющие на работу двигателя;
  • на педаль акселератора автомобиль реагирует в штатном режиме.

В ситуации, если не проходят сигналы одновременно с 2 датчиков заслонки, проявляются следующие неполадки:

  • отсутствует реакция на педаль газа;
  • отключается привод дроссельной заслонки;
  • холостые обороты увеличиваются до 1500.

Для определения причины выхода из строя электронной педали следует сопоставить характер ее работы с приведенными выше симптомами. Это с высокой точностью поможет определить, в каких именно датчиках возникла проблема. Однако зачастую это затруднительно, в особенности для тех автовладельцев, которые впервые столкнулись с выходом из строя этого устройства. В таких случаях лучше отправиться на диагностику в специализированный сервисный центр.

На СТО считают информацию с ЭБУ, расшифруют код ошибки, зафиксированной системой самодиагностики, и на основании этого определят точную причину поломки. Это не только сократит общие затраты времени, но и обеспечит более высокое качество и точность ремонта.

Что лучше электронная педаль газа или тросиковая

На этот вопрос по-прежнему нет единого ответа. Многие предпочитают машины с механическим педалями, утверждая, что такая система гораздо надежнее и долговечнее. Некоторая доля истины в этих словах есть, однако нужно учитывать, что и тросиковый механизм не работает вечно. Со временем тросик может растянуться, что сделает работу педали менее эффективной. Также, в результате износа тросик может разорваться.

В целом же, статистика показывает, что ресурс электронных педалей существенно выше. Кроме того, они более удобны – владельцам автомобилей, оборудованных такими педалями, не требуется использовать подсос при холодном запуске, электроника сама все отрегулирует и настроит. Кроме того, залить свечи на таком автомобиле значительно сложнее.

Видео на тему

Похожие статьи

avtonov.com

Электронная педаль газа - принцип работы, регулировка и ремонт своими руками + Видео

Современные технологии сейчас коснулись практически всех частей автомобиля. Если раньше привод педали газа был исключительно механический, то сейчас, на смену ему, приходит электронный. В этой статье вы узнаете, что такое электронная педаль газа, принцип ее действия, как производится ее регулировка и ремонт.

Устройство и принцип работы

Чтобы понять, как работает электронная педаль газа, необходимо знать общий принцип работы акселератора. Дело в том, что их функции предельно схожи, но простейшим механизмом является именно механический привод.

Педаль акселератора, или как ее привыкли называть - «газа», является средством управления положением дроссельной заслонки.

Дроссельная заслонка, в свою очередь, отвечает за количество подаваемого воздуха во впускной коллектор двигателя. Чем больше кислорода поступает в камеру сгорания, тем выше обороты коленчатого вала. Педаль представляет собой рычаг, который воздействует на привод заслонки. Привод же, может быть тросовым или рычажным. Все это, так или иначе, облегчает усилие, прилагаемое для нажатия на педаль газа.

Принцип действия электронной педали немного сложен, но во много раз облегчает управление оборотами двигателя. Такая педаль применяется только на инжекторных автомобилях, так как полностью основана на работе электронных устройств. В состав акселератора входят: педальный модуль, модуль преобразования сигнала и блок управления положением дроссельной заслонки.

При нажатии на педаль, модуль передает информацию об угле отклонения рычага на модуль преобразования сигнала. Система транзисторов передает усиленный сигнал на блок управления дроссельной заслонкой. После согласования полученного сигнала с электронным блоком управления, модуль дроссельной заслонки определяет угол ее открытия. Таким образом, обеспечивается электронный способ открывания дроссельной заслонки.

Стоит отметить, что работа модуля заслонки не может начаться до получения разрешения от ЭБУ. Дело в том, что эта система должна точно знать, какое количество воздуха и топлива необходимо двигателю на данном режиме работы. Поэтому положение заслонки может меняться независимо от того насколько выжата педаль акселератора.

Преимуществом такой педали можно считать экономичность и простоту эксплуатации. Это связано с тем, что усилие, необходимое для нажатия, заметно снижено, что обеспечивает удобство управления автомобилем.

Как отрегулировать электронную педаль

Как и любой механизм, электронная педаль газа иногда тоже нуждается в регулировках. Данное мероприятие необходимо для поддержания нормальной работы акселератора в случае, если настройки были сбиты.

Иногда бывает такое, что при нажатии на педаль газа, автомобиль перестает реагировать на изменение положения дроссельной заслонки. Это связано с тем, что никакого изменения положения попросту не было. Все электронные педали имеют определенный свободный ход, в процессе которого меняется напряжение, подаваемое на транзисторную цепь. Если напряжение изменится, то реакция на положение педали также меняется, следовательно, автомобиль может неадекватно вести себя при управлении дроссельной заслонкой. Иногда об этой проблеме можно узнать по соответствующему индикатору на приборной панели или с помощью электронной диагностики, проводимой посредством бортового компьютера автомобиля.

Порядок регулировки:

  • В первую очередь, необходимо снять педаль с посадочного места. Это значит, что при снятии педали, вместе с ней демонтируется и модуль измерения угла. Штекерный разъем необходимо оставить на своем месте, так как питание на педаль понадобится в процессе регулировки.
  • Как только педаль будет освобождена, открутите винт, расположенный на ее крышке. Таким образом, нужно освободить крышку относительно педали, дав ей возможность свободно вращаться. Далее вам понадобится справочная литература, прилагаемая к педали.
  • Подключите между разъемами вольтметр и установите на нем соответствующий диапазон измерений. Включите зажигание. В справочнике к педали есть нормы напряжения, которые будут различны для дизельного и инжекторного двигателя. Поворачивая крышку педали, можно менять подводимое напряжение. Настройте этот параметр в соответствии с документацией и затяните винт крепления.
  • Установите педаль на посадочное место и опробуйте. Если поведение автомобиля изменилось в лучшую сторону, значит, регулировка электронной педали газа проведена правильно.

Внимание! В справочной литературе может быть указан диапазон напряжений. Два числа определяют величину напряженности при не нажатой педали и полностью выжатой. Поэтому настройка производится по первому напряжению при не выжатой педали газа.

Кроме того, величина напряжения может меняться в зависимости от окружающей среды. То есть, при сезонном обслуживании автомобиля настоятельно рекомендуется также провести регулировку и педали газа, так как такая величина может меняться, обратно пропорционально меняющемуся сопротивлению.

Видео - Переделка электронной педали газа в механическую

Ремонт электронной педали газа

Ремонт акселератора с электронным приводом производится на основе обнаруженных неисправностей. Как и все части, такая система тоже имеет определенный износ, появление которого невозможно предотвратить. В связи с этим, важно знать, как производится устранение неисправностей при поломке электронной педали газа.

Обычно, к ремонту педали приступают при обнаружении следующих неисправностей: наблюдается кратковременный отказ реакции на изменение положения педали или полный отказ педали, независимо от угла нажатия. В основном, данные неисправности связаны с отсутствием питания на исполнительных органах, или отсутствия сигнала с модуля педали.

В первую очередь, необходимо осмотреть электрическую проводку на предмет рассыпания, повреждения изоляции (коротких замыканий) и отсутствия контакта в штекерных соединения. Очень часто, по вине проводов пропадает питание на ответственных органах и педаль попросту отказывается работать. В случае обнаружения неисправных проводников электрического тока, их необходимо сразу же заменить.



Другая неисправность связана с поломкой электрического привода дроссельной заслонки. Данная ошибка отображается в виде специального кода «022», или, как он еще называется - «авария дроссельной заслонки». В этом случае, мотор необходимо проверить. Для этого его демонтируют и подключают к источнику электрической энергии напрямую в соответствии с номинальным током и напряжением. Если мотор вращается, то неисправность необходимо искать в другом месте, хотя такие случаи встречаются редко. Если же мотор не вращается, то он подлежит замене.

Все остальные неисправности устраняются заменой модуля целиком, так как их ремонт довольно сложен и нецелесообразен. На деле, проще и дешевле поменять часть целиком, нежели производить ее ремонт.

Это все, что необходимо знать водителю об электронной педали управления дроссельной заслонкой. Надеемся, что эта статья помогла вам разобраться с этим сложным и запутанным механизмом.

vipwash.ru

Электронная педаль газа – как найти поломку и устранить ее? + видео » АвтоНоватор

Как работает электронная педаль газа, как проявляются ее достоинства и недостатки, какие неисправности встречаются чаще всего, и как с ними бороться? Все эти вопросы весьма актуальны, ведь сегодня многие производители автомобилей заменили традиционный тросовый привод на более современную электронную педаль.

Электронная педаль газа – как она работает?

Современные технологии направлены на то, чтобы максимально облегчить нашу жизнь. С одной стороны, это огромный плюс, но с другой – они попросту лишают нас возможности принимать какое-либо решение, вернее, корректируют его, и таким образом, что не всегда можно добиться желаемого результата. Это хорошо видно и при работе столь популярной в современном автомобилестроении электронной педали. Хотя для тех, кто неуверенно себя чувствует за рулем, и тем более не вникает в технические нюансы авто, это новшество только в плюс.

Принцип работы электронной педали газа следующий: после нажатия водителем акселератора данные об углах надавливания сразу же попадают в блок управления посредством специальных датчиков. Далее в ход идет ЭБУ, который и рассчитывает необходимый угол открытия дроссельной заслонки, а привод, исходя из полученных данных, открывает ее на этот угол. При этом если вдруг необходимо будет изменить величину этого угла (для более экономичного режима либо же безопасности), то блок управления делает это сам, без получения соответствующей команды. Получается, что водитель не может на все 100 % регулировать данный процесс.

Когда необходима замена электронной педали газа?

В связи с тем, что это электронный привод, то и основные неисправности в нем связанны с электроникой. В кронштейне педали встроены два датчика, которые передают команды на блок управления. Если один из этих датчиков выйдет из строя, то на панели загорится лампочка, отвечающая за исправность системы управления движком. В этом случае ЭБУ переходит в резервный режим (обороты растут намного медленнее). Если же из строя вышли два датчика, то включится аварийный режим, и движок будет работать как на холостом ходу. Так как датчики ремонту не подлежат, необходима замена электронной педали газа.

Также может повредиться проводка, и тогда нарушается работа дросселя. Если же износился электрический движок, то на мониторе также выдается ошибка, указывающая на аварию. Эти повреждения можно устранить, но если из строя вышел ускоритель электронной педали газа, отвечающий за динамику авто, то данную деталь стоит немедленно заменить новой. Как это сделать, мы рассмотрим чуть ниже.

Ремонт электронной педали газа – исправляем поломки сами

В основном при каких-либо проблемах требуется замена всего узла в целом. Но прежде чем приступать к столь решительным действиям, не мешало бы выяснить причину поломки. Для этого, конечно, стоит ознакомиться с информацией, как проверить электронную педаль газа. Для этого необходимо разъединить колодку и датчики, а затем, открутив крепежные гайки, демонтировать педаль.

Непосредственно для проверки потребуется мультиметр: подсоединяя его к разным выводам, следим за изменением электрического сопротивления. Оно должно уменьшаться плавно, если же наблюдаются скачки, то деталь неисправна.

В некоторых же случаях возможен и ремонт электронной педали газа, допустим, при повреждении проводки. Так что, обнаружив дефект (нарушена изоляция, повреждены сами провода и т.д.), действовать нужно по следующей схеме. Освободив ось крепления шестеренки, снимаем жгут. Для этого необходимо отпаять провода, освободить скобу и вытянуть кабель. Затем производим замену проводов, и, разобрав разъем под педалью, распаиваем их. Теперь можно собрать заслонку и спокойно ездить.

Если же автомобиль реагирует на нажатие акселератора, так сказать, «с запаздыванием», то нужна шпора (электронный корректор) педали газа. Данное устройство позволяет сократить интервал между нажатием и открытием заслонки до минимума. Это отдельный модуль, который подключается к датчикам и через микропроцессор преобразует подаваемые с них сигналы, а затем подает их на контроллер.

Так мы видим, что электронная педаль газа, тюнинг которой возможен в любом специализированном центре, с одной стороны, является явным результатом прогресса, а с другой – несколько ограничивает наши желания. Правда, если вы не относитесь к категории тех людей, которым нужно «проехаться с ветерком», а предпочитаете ездить аккуратно с минимальными затратами топлива, то данный вариант будет именно для вас.

carnovato.ru

Как работает электронная педаль газа

Механическая педаль газа, знакомая многим по старой отечественной технике, устроена очень просто. В ней рычаг связан с дроссельной заслонкой карбюратора тросиком, и при нажатии педали заслонка просто сильнее открывается, а подача топлива увеличивается. Но эта простая схема устарела. Сейчас широко используется электронная система, которая имеет немало достоинств перед своим механическим собратом. Тем более, на инжекторных двигателях механический вариант очень капризен, и электроника работает намного лучше.

Особенности работы электронной педали газа.

Устройство и принцип работы

Принцип работы электронной педали газа в теории не очень сложен. По сути, это устройство работает по принципу реостата, отслеживающего положение рычага. Внутри находятся контакты-дорожки, дублирующие друг друга для большей надежности. В зависимости от положения рычага передаются данные в электронный блок управления – ЭБУ, который управляет положением заслонки карбюратора, открывая или закрывая её. Это делает небольшой электромотор с редуктором. Конечно, устройство электронной педали газа гораздо сложнее такой простой схемы. В неё входит множество датчиков и управляющих механизмов. Они управляют подачей топлива, даже когда педаль находится в одном положении, подстраиваясь под малейшее изменение хода автомобиля и окружающих условий. Сегодня с запуском двигателя в любой сезон и поддержанием его оптимальной работы нет проблем, так как практически на всех современных автомобилях работает электронная педаль газа. Благодаря этому нехитрому устройству жизнь автолюбителей стала гораздо проще.

Преимущества и недостатки электронной педали

Когда это устройство создали, речи об удобстве для водителя не шло. Просто оно позволяло повысить экологичность автомобиля и освобождало место от тросиков и прочей механики, что позволяло упростить конструкцию. Но прошло немало времени, и теперь электронный вариант можно встретить практически во всех автомобилях. За этот период выявились все преимущества и недостатки.

Среди преимуществ:

  • Экологичность – электронное управление двигателем уменьшает количество выхлопных газов, так как обороты строго контролируются.
  • Сглаженное срабатывание – электронный блок управления не позволяет менять обороты двигателя слишком резко.
  • Большая экономичность – опять же из-за строгого контроля оборотов снижается расход топлива.
  • Легкий запуск двигателя в любой сезон. «Холодный старт» зимой происходит легко и просто, без ручного шаманства с дросселем, которое может закончиться заливанием свечей.

Но есть и недостатки:

  • Невозможность ремонта. При поломке любого блока – самой педали, ЭБУ, или узла управления заслонкой, менять придется весь блок.
  • Задержка в срабатывании одновременно и преимущество. Но некоторым водителям не нравится, что от момента нажатия на педаль до набора оборотов проходит некоторое время. Хотя большинству это не мешает. Эта проблема часто решается просто регулировкой.
  • Мягкое нажатие – практически не ощущается сопротивление. Некоторым это не нравится, особенно тем, кто привык «чувствовать машину».

Недостатки не очень существенные. Самый серьезный – первый, но надо учитывать, что в целом это устройство гораздо надёжнее механического с тросиком. Поэтому ломается оно намного реже.

Правильная настройка

Настройка электронной педали газа на разных моделях автомобиля отличается, так как хотя и используется один принцип, но конструкция бывает разной. Поэтому лучше по своей модели поискать информацию в интернете. Рассмотрим для примера, как это делается для автомобилей Lada, отличия у них небольшие:

  • Снять педаль с кронштейна.
  • Ослабить винты, которые держат крышку. Один из них фиксирует положение крышки, его надо совсем выкрутить.
  • Повернуть крышку по часовой стрелке до упора и снова затянуть винты.

Это делает педаль более отзывчивой. Некоторые отмечают, что она начинает срабатывать практически так же быстро, как механическая. Может улучшиться работа двигателя в целом, трогаться с места автомобиль начинает без рывков. Отмечаются и другие улучшения. Если требуется, наоборот, понизить чувствительность, крышку надо поворачивать против часовой стрелки. Автомобиль становится более «задумчивым». По такому же принципу регулируется педаль газа многих других моделей, но там есть свои конструктивные особенности. В интернете встречаются советы по модернизации внутреннего устройства – подкладыванием разных прокладок под рычаг и т.п. Так делать нельзя, так как эти прокладки могут отвалиться и попасть на контакты или заклинить рычаг, отчего автомобиль может потерять управление.

Неисправности электронной педали газа

Все неполадки обычно связаны с электрической частью, больше там ломаться особо нечему – механики используется минимум. Педаль имеет датчики, которые измеряют её положение, всё подключено к узлу управления, и есть электродвигатель заслонки. Поэтому неисправности могут быть такими:

  • Выход из строя одного из датчиков отразится в медленном наборе оборотов двигателем.
  • Выход из строя обоих датчиков приведет к появлению аварийного сигнала на панели.
  • Нарушения проводки могут приводить к неправильной работе заслонки.
  • Поломки двигателя дроссельной заслонки вызывает появление аварийного сигнала на панели.

Так что обнаружить и проверить неисправную часть электронной педали газа довольно просто. Ремонт заключается в замене поврежденного узла полностью. После этого проводится проверка работы педали.

Когда необходима замена

Как уже говорилось, это устройство довольно надёжное, и состоит из разных блоков. Замена их всех сразу обычно не требуется. При поломке можно быстро определить неисправный узел и заменить его. Ремонту они не подлежат, только замене. Сделать это нетрудно и самостоятельно, или обратиться на СТО, где ремонт также не займёт много времени.

drivertip.ru

принцип работы, признаки неисправности, как проверить мультиметром

Электронная педаль газа сейчас устанавливается практически на все современные автомобили.

У нее есть свои преимущества и недостатки по сравнению с традиционной механической педалью.

Как усовершенствовалась педаль акселератора

Педаль акселератора (или газа) предназначена для регулировки поступления рабочей смеси в область сгорания цилиндров двигателя. Чем больше смеси поступает, тем большие обороты и мощность развивает силовой агрегат автомобиля. Ни один современный автомобиль пока нельзя представить без педали газа (за исключением транспортных средств, предназначенных для людей с ограниченными возможностями).

С момента изобретения транспортных средств регулировки акселератора прошли следующие этапы:

Ручная регулировка газа

Первые авто оснащались именно таким видом «ручной» педали газа. В наше время такая регулировка сохранилась в мотосредствах. По мере развития транспортных средств функцию акселератора (как и тормоза) передали ногам.

Механическая педаль газа

В свое время она выполнялась при помощи системы рычагов, затем перешли к тросиковым и совмещенным системам. Смещение положения рычага передавалось по механической системе к регулятору положения дроссельной заслонки. Система оказалась настолько удачной, что просуществовала более полувека.

Электронная педаль газа

С внедрением электронных систем управления двигателем в конце 70-х годов прошлого столетия постепенно стали устанавливать педали газа, в основе которых лежал принцип преобразования угла наклона педали в электрический сигнал с дальнейшим его преобразованием блоком управления двигателя в сигнал контроля поворота дроссельной заслонки. Первые варианты таких педалей оказались очень ненадежными. Часто это приводило к авариям. Затем системы усовершенствовали усложнением схемы потенциометров блока педали газа, введением обратной связи в виде датчика, установленного на дроссельной заслонке. Приблизительно в таком виде электронная педаль газа дожила до наших дней.

Сейчас в электронный блок педали газа встраивают цифровые преобразователи, чтобы в блок управления двигателя сигнал пришел в «готовом» цифровом виде. Некоторые производители практикуют передачу сигналов от электронной педали по CAN-шине, заменяют потенциометры на оптические системы слежения за углом наклона педали газа.

Принцип работы электронной педали газа

Ось электронной педали газа совмещена с осью перемещения ползунков потенциометров (переменных резисторов). Обычно резисторы выполняются методом напыления на диэлектрическую плату и имеют такой вид:

Датчики (ползунки) во время осевого движения скользят по дорожкам, изменяя сопротивление между контактами. Это сопротивление регулирует выходное напряжение, которое поступает на блок управления двигателем. Электрическая схема электронной педали газа имеет вид (данная схема для VW GOLF):

В зависимости от положения педали газа величина сопротивлений изменяется:

В автомобиле есть еще один датчик, который имеет приблизительно такую схему. Это датчик положения дроссельной заслонки (ДПДЗ):

Он часто имеет совмещенный разъем с электроприводом дроссельной заслонки.

Работа системы электронной педали газа происходит следующим образом. При нажатии на педаль газа одновременно изменяется положение ползунков резисторов датчика. Они регулируют напряжение, подаваемое на электронный блок управления двигателем. Совместная работа двух датчиков уменьшает дифференциальные помехи и одновременно увеличивает надежность системы. Если откажет один датчик или электрическая цепь, система перейдет в аварийный режим, не произойдет резкого изменения подачи смеси.

Формируемый блоком управления сигнал приведет к вращению электропривода дроссельной заслонки. Это вращение изменит состояние датчика положения дроссельной заслонки. Сформированный им сигнал предназначен для управления подачей топлива, работой других систем двигателя, а также для обратной связи с целью стабилизации работы системы электронной педали газа.



Их плюсы и минусы

Плюсы:

  • электронная педаль газа формирует «готовый» сигнал на блок управления двигателя;
  • отсутствуют механические проблемы износа тросика, рычагов, застывания смазки;
  • увеличивается быстродействие системы;
  • в целом, конструкция педали становится проще, педаль можно заменить за несколько минут.
  • в случае неисправности система переходит в аварийный режим.

Минусы:

  • электроника также часто выходит из строя;
  • увеличивается количество устройств, влияющих на работоспособность: датчики педали, датчики положения дроссельной заслонки, привод заслонки;
  • очень часто неисправность связана с плохими контактами разъемов, неисправностью проводки;
  • педаль газа во время движения постоянно находится в движении, происходит износ потенциометров датчиков, ползунков;
  • электроника берет полный контроль над управлением педалью акселератора: нельзя «подбросить газку» во время запуска двигателя, перегазовать во время обгона, точнее, можно, но реакции движка не будет.

Признаки неисправности электронной педали газа

Основными признаками неисправности электронной педали газа являются:

  • отсутствие реакции на нажатие педали после запуска двигателя;
  • провалы приемистости двигателя во время движения;
  • плавание холостых оборотов;
  • резкие броски газа во время плавного нажатия на педаль;
  • повышенные холостые обороты.

Видео — быстрый ремонт электронной педали E-gaz на  Lada Granta:

Как проверить исправность

Электронную педаль газа потенциометрического типы (без встроенного цифрового преобразователя) можно проверить при помощи обычного мультиметра в режиме измерения сопротивления. На примере VW GOLF проверка ведется по таблице, приведенной выше в данной статье.

Чтобы не демонтировать педаль газа можно вести контроль сопротивления со стороны блока управления двигателя, как показано на рисунке:

Аналогично для других моделей автомобилей необходимо знать распиновку блока управления двигателей и таблицу сопротивлений при перемещении потенциометра. Можно воспользоваться программой AUTODATA 3.45.

В случае цифровых электронных педалей контроль неисправности возможен только при помощи компьютерной диагностики.

В случае неисправности электронной педали газа ее можно поменять полностью или выполнить замену только блока датчиков.

Варианты доработки и регулировки

Современные электронные умельцы не обошли своим вниманием электронную педаль газа. Они разработали устройства, которые позволяют сделать педаль газа сверхчувствительной, как у гоночного автомобиля. Для примера можно привести систему MS-Chip Speed Boost.

Она имеет 3 режима: СПОРТ, СПОРТ + и ЭКО. Подключается довольно просто, имеет 3 года гарантии.

Видео — доработка педали Е-газа КИА РИО 2014:

Есть еще электронный корректор дроссельной заслонки — SHPORA (ШПОРА).

Видео — регулировка чувствительности педали е-газа ЛАДА ВЕСТА:

Для владельцев ВАЗов разработаны специальные регулируемые электронные датчики педалей газа.

Они имеют возможность регулировки за счет смещения винтового крепления:

Чтобы изменить чувствительность педали достаточно приоткрутить винты и немного сместить вправо-влево крепление.

Данные системы расширяют потенциальные возможности электронных педалей газа. Без дорогостоящего чипования электронного блока автомобиля можно превратить свой авто в гоночный болид.

Не все водители знают как правильно пользоваться кондиционером в автомобиле и какие последствия могут быть при неправильном его применении.

Читайте статью про транспондеры для платных дорог — что это такое и как ими пользоваться.

Что такое рестайлинговая https://voditeliauto.ru/poleznaya-informaciya/auto/restyling/mashiny.html модель автомобиля.

Видео — регулировка чувствительности педали е-газа ВАЗ:

Может заинтересовать:


Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу


Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу


Автосигнализация StarLine A93

Добавить свою рекламу


Зеркало видеорегистратор Car DVRs Mirror

Добавить свою рекламу

voditeliauto.ru

Электронная педаль газа, привод акселератора

Электронная педаль газа все чаще стала появляться в современных автомобилях, постепенно вытесняя классическую дроссельную заслонку с тросовом приводом. Такая педаль акселератора является достойной преемницей «классической гашетки», ибо время движется вперед, тогда как ставшими архаичными технологии отправляются в небытие. Заслонка с тросиковым приводом, равно как и система карбюратора в целом, постепенно отправляются на покой — на полки истории. С наступлением эры инжектора большинство автопроизводителей приступило к массовым заменам на своих автомобилях механического привода акселератора на электронную систему управления.

Немного о механическом приводе акселератора

Дроссельная заслонка с приводом, за основу которого взят трос в основном используется машинах с системой карбюратора. Объяснение тому вполне логичное — карбюратор с самого начала является механической конструкцией: впрыск топлива и его подача — также механические. Во времена массового применения карбюратора не существовало датчиков и других электронных «мозгов» в том количестве, в котором они имеются сейчас. Нажатие на педаль акселератора приводило в подвижность тросиковый привод, который взаимодействовал с механической заслонкой карбюратора — та приподнималась и открывала требуемый уровень зазора, через который в свою очередь поступало топливо. Высокие обороты способствовали большему поступлению горючей смеси в цилиндры, равно как и лучшему ускорению. Все просто и логично. Такой расклад и сегодня устроил бы подавляющее большинство автолюбителей, если бы не одно неприятное явление — с приходом холодов данная система доставляла определенный дискомфорт, ибо только опытный шофер мог подловить момент запуска мотора и успешно его произвести. Также для этого требовалась искусная «игра» рычажком подсоса. Если ошибся хоть чуть-чуть — автомобиль не заведется из-за того, свечи зажигания попросту зальет. Причем, описанная ситуация — рядовая. Бывает и хуже…

Немного о педали акселератора
Электроника, пришедшая на смену «аналоговой технологии», более технологична, хотя и регулировка осуществляется иначе. С того момента, как на свет произошел инжектор, возникла необходимость в проектировке электронной системы подачи топлива в цилиндры. Все из-за того, что высокотехнологичная и современная инжекторная система испытывала определенные трудности в совместимости с более архаичным аналоговым устройством.

Принцип работы

Схема работы электронной педали газа

Язык инженерной терминологии в описании алгоритма работы данного привода трудно воспринимается неподготовленным человеком, посему лучше рассказать в более понятном ключе. Принцип работы электронной педали газа выглядит примерно так: нажатие на педаль вызывает анализ угла ее отклонения датчиками (например, нажатие наполовину), потом те осуществляют передачу информации на электронный блок управления двигателя (сокращенно — ЭБУ), а тот, в свою очередь, принимая в расчет полученную информацию, решает, какую команду отдать дроссельной заслонке — на какой угол ее необходимо открыть. Таким образом точнее регулируется подача топлива. Показания датчиков учитываются при смесеобразовании на разных режимах работы двигателя.

Конструктивные особенности

Электронная педаль газа относительно механической представляет собой нечто большее, чем просто механический узел. Наиболее точно данный привод можно охарактеризовать как электронный модуль, сочетающий в себе не один электронный узел. Реостат является основой для большинства электронных заслонок, а работает педаль посредством особых каналов, которые обеспечивают движение группы сигнальных импульсов. Сигналы, исходящие из датчика положения педали, поступают к ЭБУ двигателя, который в свою очередь управляет шаговым электродвигателем. Именно этот последний элемент открывает-закрывает дроссельную заслонку.

Дроссельная заслонка

Преимущества электронной педали газа перед механической
Утверждения о том, что тросиковый привод газа надежней электронного, не всегда верны. Ибо трос на механической гашетке может элементарно лопнуть. Да и статистика явно на стороне электроники. Например, электронная педаль порой служит гораздо дольше и реже требует к себе внимания. Также, несомненно, приятным бонусом является отсутствие подсоса, ибо электронная педаль полностью автоматизирована и больше нет необходимости ловить искру при холодном запуске двигателя. Инжектор не требует игры с педалью — он самостоятельно осуществляет регулировку заслонки и подбирает оптимальные условия для успешного запуска двигателя. Значительно уменьшается риск «залить» свечи зажигания.
При движении машины блок управления двигателем осуществляет автоматическую регулировку открытия заслонки на определенный угол, дабы обеспечить корректную работу мотора, и даже способен зафиксировать зазор заслонки в определенном положении, но при условии наличия системы круиз-контроля.

Итог
Электронный интеллект, сочетающий в себе массу датчиков и современных технологий, позволил добиться высокой эффективности работы акселератора. У механической дроссельной заслонки было преимущество молниеносного отклика на нажатие педали, что благоприятно сказывалось на разгонной динамике. Многие современные системы грешат «задержкой». Это всего несколько секунд от момента нажатия на газ до ощутимой прибавке в динамике, которые тем не менее способны испортить ощущения от вождения автомобиля. К счастью, подобную проблему зачастую можно решить перепрограммированием ЭБУ.

Поделиться "Электронная педаль газа, привод акселератора"

mttunost.ru

Как работает электронная педаль газа

Дата публикации: .
Категория: Автотехника.

Карбюраторную систему зажигания, также, как и большинство механических приборов и устройств в автомобиле постепенно вытесняет электроника. Тросовые механизмы остаются в прошлом и почти все новые марки авто сходят с конвейеров с электронными акселераторами.

Одни автовладельцы считают, что более современные системы значительно упрощают процесс вождения ТС, другие же с опаской относятся к электронным компонентам, так как полагают, что «умные» системы не настолько надежны, как старая добрая механика. Чтобы рассудить тех и других рассмотрим плюсы и минусы электронного управления, а также его принцип.

Как работает электронная педаль

Тросовый привод позволяет открывать дроссельную заслонку в зависимости от силы нажатия на педаль. Данная заслонка позволяет контролировать количество подаваемого горючего. Чем его больше (чем сильнее водитель давит на газ и соответственно больше открывает заслонку), тем интенсивнее начинается процесс внутреннего сгорания, вращающий момент возрастает, а автомобиль развивает большую скорость.

В простых механических механизмах сила передается при помощи тросика непосредственно к самому дросселю. В электронной системе под педалью газа находятся специальные датчики, которые считывают силу и угол наклона акселератора. Полученный сигнал направляется на ЭБУ, который автоматически определяет насколько нужно открыть заслонку. Так как обработка сигнала происходит практически мгновенно, водитель даже не замечает, как электроника выполняет свою работу.

Одни полагают, что такой тип акселератора является более совершенным, а другие уверены, что в этом случае водитель сам ничего не контролирует. Также бытует мнение, что механика выходит из строя значительно реже. Чтобы рассудить тех и других, сравним электронную и механическую педали с гитарой. Кто-то отдает предпочтение акустике и находит массу преимуществ в ее использовании, а другие любят более современные электрогитары.

Плюсы электронной педали

Вполне логично, что всю жизнь проездив на авто с механической педалью автовладелец будет говорить о том, что чем меньше в механизме деталей, тем проще ее починить самостоятельно и тем реже будут происходить поломки. На самом деле любая электронная система может дать сбой и «заглючить», но, разве это означает, что механические акселераторы не выходят из строя?

Например, тросиковый механизм запросто может лопнуть и доставить автовладельцу немало неприятностей. Да и статистика показывает, что электроника выходит из строя намного реже, а служит значительно дольше. Тросики быстро изнашиваются и не всегда работают корректно при холодном пуске. Как правило, водителю приходится нажимать на педаль несколько раз и провоцировать нужный «подсос». Инжектор же регулирует заслонку так, чтобы машина запускалась без лишних проблем.

Более того, «играть с подсосом» нужно еще уметь. Если в ходе манипуляций заслонка откроется слишком сильно, то можно легко «залить свечи» и вообще не завести машину. В электронной системе зажигания риск такой неисправности сводится к минимуму (если сильно постараться можно залить свечи и в инжекторе, но придется попотеть).

Еще один плюс электронной педали – это соответствие экологическим нормам. Если речь идет о механической системе управления, то в этом случае водитель может резко открыть заслонку при нажатии на педаль. Это провоцирует не только быстрое ускорение, но и больший выброс вредных веществ в атмосферу. Электронная система позволяет открывать заслонку, которой управляет небольшой электромотор, более плавно. Соответственно выброс в атмосферу значительно меньше. Если автомобиль оборудован механической педалью газа, то он по умолчанию не может отвечать всем требованиям ЕВРО-4.

Полезно! Именно поэтому все иномарки уже давно выпускаются с электронным акселератором. В РФ такие педали начали устанавливать на все авто начиная с Лада Гранта.

Но, если путешествовать на авто водитель не собирается, то ему не так принципиален этот плюс. Кроме этого, многое зависит от стиля вождения и других факторов.

Недостатки электронной педали

Если автовладелец предпочитает размеренную езду, то ему больше подойдет электронный акселератор, который постепенно открывает заслонку. Тем, же, кто привык считать за сколько секунд авто разгоняется «до сотки», такое оборудование не подойдет. Несмотря на то, что электронная педаль реагирует на манипуляции автовладельца мгновенно, многие утверждают, что, несмотря ни на что, она все равно «тупит». Справедливости ради, незначительная (заметная только тем, кто только что пересел на электронный дроссель) задержка действительно есть. Пока ЭБУ получит сигнал и обработает его, уходят доли секунд. Заслонка открывается плавно, что также наводит на мысли, что авто соображает медленнее.

Но, этот минус сложно отнести к серьезным недостаткам, все зависит от предпочтений самого водителя. А вот насчет сложности обслуживания электронной педали сомневаться не приходится. Если речь идет о механической системе, то тут все предельно понятно даже начинающему автовладельцу. Электроника же требует более точного подхода. Например, после промывки дроссельной заслонки ее приходится адаптировать. Если этого не сделать, то могут начать «плавать» обороты на холостом ходу.

Полезно! Теоретически дроссель самостоятельно адаптируется после нескольких пройденных километров, но на практике такое происходит далеко не всегда. В итоге, приходится ехать в автосервис и подключать автосканер.

Также многие уверены, что резисторные дорожки, находящиеся в электронной педали, очень быстро протираются. Такая проблема действительно существовала, когда началось производство первых электронных дросселей. Например, с такой неприятность сталкивались владельцы ГАЗов. Однако современные системы намного долговечнее.

Таким образом наличие электронной педали дает определенные плюсы, однако они не настолько весомы. Поэтому если в авто стоит старая добрая механика, то не принципиально переходить на новый механизм (только если нет необходимости отвечать требованиям ЕВРО-4).

avto-moto-shtuchki.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
