Оппозитный мотор: Горизонтально-оппозитные двигатели Subaru

9 машин с оппозитным двигателем

В наши дни оппозитные двигатели прочно ассоциируются с двумя автомобильными брендами – Subaru и Porsche. И неслучайно: именно эти производители бережно пронесли лояльность концепции через десятилетия, зачастую действуя «вопреки». И все же у матери-истории найдется немало других примеров использования оппозитов. Как насчет «плоского» мотора под капотом машины румынского бренда? А между осями культового итальянского суперкара?

Давайте сразу условимся не играть сегодня в «курицу и яйцо». Если начать всерьез ворошить историю оппозитных двигателей, можно закопаться на маленькую вечность. Попытки создания подобных моторов для дирижаблей уходят корнями еще в конец позапрошлого века. Да и «строители» двухколесной техники распробовали концепцию раньше других. Мы же сосредоточимся на автомобильных примерах. Большинство из машин подборки реально встретить на улицах.

В оппозитном двигателе угол развала цилиндров составляет 180 градусов, а противостоящие поршни достигают верхней (или нижней) мертвой точки одновременно. Основными преимуществами такой концепции считаются низкий центр тяжести и отсутствие вибраций. Главным недостатком – сложность обслуживания.

Volkswagen Kafer

Зайдем с козырей: оппозитными двигателями (1,1–1,6 л) оснащали самый массовый автомобиль в истории. Volkswagen Kafer (больше известный у нас под именем «Жук»), дебютировавший в 1938 году и продержавшийся на конвейере вплоть до середины 2003-го, разошелся по миру тиражом 21 529 464 экземпляра. Кроме того, аналогичные «плоские» моторы устанавливали в красивейшее купе Karmann-Ghia и культовые однообъемники «Булли» с индексами T1 и T2. Задолго до этих ваших Subaru.

Volkswagen Kafer

Volkswagen T1

Volkswagen Karmann-Ghia

Porsche 911

Кстати, вот и еще одна модель из середины прошлого века, созданная при участии великолепного Фердинанда. Первый «найн-элевен», показанный в далеком 1963-м на мотор-шоу во Франкфурте, комплектовали оппозитной «шестеркой» 2. 0 с воздушным охлаждением и отдачей в 130 сил. И да – в активе актуальной модели с индексом 992 – двигатель той же компоновки. Разве что нынешний Turbo S выдает уже 580 «лошадей» с 3,7 литра объема.

Toyota Publica

Думали, ребята из Subaru были «оппозитными пионерами» Страны восходящего солнца? Как бы не так! Запуск первой «плоскомоторной» модели «плеяд» датируется 1966-м. А вот Toyota представила седан Publica пятью годами ранее. Только добиться громкого успеха не вышло. Базовая версия японского «Трабанта» оказалась лишена элементарного отопителя, боковых зеркал и радиоприемника. Да и 35-сильный моторчик на 697 кубов не хватал звезд с неба.

В таком виде Toyota Publica выпускалась с 1961 по 1969 годы, после чего перебралась на платформу актуальной тогда «Короллы». Сегодня в активе бренда есть лишь один автомобиль с оппозитным двигателем – купе GR 86, разработанное на пару с Subaru.

Steyr-Puch 500

И все же в контексте «народной» техники мощность и динамика – не главное мерило триумфа. Малыш Fiat 500, оснащавшийся рядными «двойками» с отдачей в 13–22 л.с. и выпускавшийся с 1957 по 1975 годы, пробил рубеж в 4 миллиона проданных экземпляров. А его австрийский вариант Steyr-Puch 500 добавил в эту копилку еще 60 000 штук. В отличие от оригинала, машины из Граца комплектовали 493-кубовыми мотоциклетными оппозитами.

Chevrolet Corvair

Несмотря на типичную для «американцев» шестидесятых внешность, автомобили семейства Corvair оказались бунтарями по технической части: 6-цилиндровый оппозит в заднем свесе, трансмиссия Transaxle, независимая подвеска всех колес… Но самое любопытное: именно этот Chevy наряду с Oldsmobile Jetfire принято считать первой серийной машиной с турбонаддувом. «Плоский» 2,3-литровый мотор выдавал 150 сил и позволял разменивать сотню за 10,8 секунды.

Увы, подобный темперамент, помноженный на не слишком удачную развесовку, оказался «спонсором» многочисленных происшествий. В 1965 году американский общественно-политический деятель Ральф Нейдер издал книгу под названием «Опасен на любой скорости». Одна из ее глав всецело посвящена специфической управляемости семейства Corvair.

Семейство Corvair включало седаны, универсалы, купе, кабриолеты, пикапы и даже фургоны. Кстати, фото обманчивы: длина четырехдверки – всего 4,5 метра.

Citroen Axel (Oltcit Club)

Лавры самого известного «Ситроена» с оппозитным мотором, несомненно, носит легендарный 2CV. Однако сегодня хочется познакомить вас с другой моделью. Компактный переднеприводный хэтч Axel производили с 1984 по 1990 годы в городе Крайова на совместном предприятии, созданном французами и румынским правительством. Машины для внутреннего рынка продавали под именем Oltcit Club. Мощность двигателя варьировалась от 34 до 61 «лошади».

Ferrari 365 GT4 BB

С суперкарами из Маранелло очень похожая история. Многие слышали, что оппозитный 12-«горшковый» 5. 0 приводит в движение легендарную Testarossa образца 1984-го. Но только фанаты марки помнят: «плоская история» началась полутора десятилетиями ранее с модели 365 GT4 BB (Berlinetta Boxer). Расположенный между осями 4,4-литровый мотор аналогичной компоновки выдавал 344 силы, позволяя набирать 100 км/ч за 5,4 секунды и доезжать до 303 км/ч.

Alfa Romeo 145

Еще одним доказательством тому, что полвека назад концерн Fiat всерьез верил в оппозиты, можно считать Alfa Romeo Alfasud. Дебютировавшее в 1971 году семейство получило линейку из пяти «плоских» моторов объемом от 1,2 до 1,7 литра. В восьмидесятых производные этих агрегатов поселились под капотом преемницы с индексом 33, а после аналогичные двигатели устанавливали на ранние модификации 145-й серии. Лишь под занавес девяностых их вытеснили рядные «Твин Спарки».

Alfa Romeo 145

Subaru Outback

На этом месте могла оказаться практически любая модель Subaru, созданная в минувшие полвека. Однако мы остановимся на третьем поколении «Аутбэка» (индекс BP). Именно на этом универсале в начале 2008 года дебютировал первый в истории оппозитный дизель. Отдача двухлитрового наддувного агрегата, также встречающегося на моделях Forester, Legacy Sports Tourer и Impreza, составляет 150 сил и 350 Нм. Не считая любви к качественному топливу, капризным мотор не назвать.

Оппозитный мотор субару. Оппозитный двигатель. Какое масло лучше использовать для Субару

Продолжаю рассказывать про двигатели внутреннего сгорания. Причем я люблю рассказывать про не понятные двигатели для простого обывателя, например как от компании Volkswagen. Сегодня не менее интересный двигатель, который также устанавливается на узкий круг автомобилей. Речь пойдет об оппозитном двигателе. В основном сейчас такие агрегаты использует компания Subaru, а также корпорация Volkswagen Group, в своих автомобилях. Так что же это за двигатель такой? Читайте дальше…

– двигатель внутреннего сгорания, в котором поршни находятся горизонтально (или под углом в 180 градусов), в отличие от рядного двигателя внутреннего сгорания, у которого поршни находятся вертикально. То есть простыми словами — можно назвать горизонтальным двигателем. Поршни такого агрегата расположены — два справа и два слева. Во время работы поршни сходятся и расходятся в горизонтальной плоскости. Так как поршни разделены, каждая группа поршней имеет (два справа и два слева), два распределительных вала. То есть справа два распределительных вала – 8 клапанов и такие е же слева. Газораспределительные механизмы в оппозитном двигателе (распред. валы и клапана), находятся вертикально, в отличие от рядного классического двигателя, где они находятся горизонтально. Вот небольшая схема.

Первые оппозитные двигатели появились еще в 1938 годах, они устанавливались на автомобили Volkswagen Käfer (в шиком применении Фольксваген Жук). Именно компания Volkswagen впервые разработала горизонтально оппозитный двигатель. Некоторые современные автомобили, входящие в Volkswagen Group сейчас комплектуются такими двигателями (например Porsche 997, Porsche Boxster и т.д.). Также в 40 – е года прошлого компания SUBARU вела свою независимую разработку своего двигателя.

И по сей день компания Subaru комплектует свои автомобили именно горизонтально — оппозитными двигателями.

Для чего был создан оппозитный двигатель?

Был создан для понижения центра тяжести автомобиля. Наверное, всем известно, что чем ниже центр тяжести, тем лучше ездовые характеристики автомобиля, на поворотах крены автомобиля будут меньше.

Плюсы оппозитного двигателя

1) Как я уже писал выше был создан для понижения центра тяжести автомобиля, что очень хорошо сказывается на ходовых характеристиках.

2) Еще одним плюсом является расположение цилиндров. При движении друг к другу в горизонтальной плоскости, намного сильнее гасятся посторонние вибрации. Поэтому этот двигатель считается намного тише своих рядных или V – образных собратьев.

3) Также из плюсов, хочется отметить большой ресурс такого типа двигателя. Например, двигатели SUBARU имеют ресурс около 1 000 000 километров, при должном использовании и своевременной замене расходников.

Минусы оппозитного двигателя

1) Первый и самый существенный минус, это сложный ремонт такого двигателя.

2) Сложное строение, а значит, дорогая цена этого двигателя.

3) Сложное техническое обслуживание.

Этот агрегат прочный, но сложный в строении. Его динамические характеристики схожи с рядным бензиновым двигателем. Мощность и расход. А сейчас небольшое видео.

Оппозитный двигатель SUBARU видео

На этом позвольте закончить, думаю, стало немного понятно, что это такое и ка он работает.

Как в свое время V-образный мотор «эволюционировал» от рядного, так и оппозитная силовая установка стала своеобразным технологическим усовершенствованием V-образного двигателя внутреннего сгорания.

В середине 1930-х годов инженеры марки Volkswagen проводили собственные разработки силовых установок, модернизируя как , так и . В результате одной из таких операций инженеры «разложили» цилиндры V-образного двигателя под углом 180 градусов, получив первый в мире оппозитный двигатель. Особенность конструкции такого мотора заключается в том, что его цилиндры и поршни располагаются оппозитно (с английского «opposite» — противоположный), то есть друг напротив друга в горизонтальной плоскости.

При этом, у такого двигателя в конструкции применены по два распределительных вала с каждой стороны. Еще одной особенностью конструкции такого мотора является вертикальное размещение газораспределительных механизмов. Сконструировав подобный двигатель, инженерам Volkswagen удалось решить несколько проблем, присущих V-образным моторам, главная из которых – несбалансированность, порождающая вибрации, которые от силовой установки передаются на кузов и делают езду на автомобиле некомфортной. Эти моторы с 1938 года устанавливались на культовую модель городского хэтчбека Volkswagen Beetle. А с середины 1960-х годов ставку на оппозитные моторы сделала японская компания Subaru.

Volkswagen Beetle ’1968–72

Преимущества

Оппозитный двигатель ввиду горизонтального расположения цилиндров получил сбалансированную работу за счет того, что работающие друг от друга поршни являются своеобразным противовесом и создают такой необходимый для корректной работы мотора баланс. По оценкам специалистов, лучше оппозитного двигателя уравновешен только рядный шестицилиндровый мотор.

Еще одно преимущество, которое дает оппозитное расположение цилиндров – низкий центр тяжести, что особо ценится для спортивных машин, которым важна такая характеристика, как устойчивость при прохождении поворотов на скорости. Из-за своего горизонтального расположения мотор как бы «распластан» в подкапотном пространстве, благодаря чему крены автомобиля существенно уменьшаются.

Несомненным плюсом оппозитного двигателя является его ресурс прочности: некоторые двигатели подобного типа эксплуатировались до нескольких сотен тысяч километров до капитального ремонта.

Недостатки

Наряду с указанными выше преимуществами, есть у оппозитных двигателей и свои недостатки. Связаны они с особенностью конструкции мотора и касаются дорогого обслуживания и ремонта «оппозитника». Если в том же рядном или V-образном двигателе автовладелец может поменять , то проделать эту операцию на оппозитном моторе практически невозможно – для этого потребуется применить специальное оборудование, которым располагают только СТО. Да и стоимость его производства сравнительно высока, что в конечном итоге сказывается на ценнике автомобиля.

SUBARU BRZ оснащается оппозитным двухлитровым двигаталем мощностью 200 лошадиных сил.

Представленная в 2002 году новинка вызвала большое любопытство. Плюсы и минусы оппозитного двигателя Субару оценивает, чуть ли не каждый автомобилист, даже если не собирается пока менять своего железного коня или предпочитает модели других производителей.

Интерес проявляют и поклонники дизелей, хотя оппозиты выпускаются исключительно в бензиновой интерпретации – обещанные преимущества соблазнительны для всех. Те же, кто по определению любят продукцию компании Subaru, желают знать, с чем им предстоит иметь дело, поскольку концерн намерен в ближайшем будущем оснащать свои модели только такими моторами.

Идея разрабатывалась еще с 60-х годов прошлого века, но как-то вяло и без энтузиазма. Сейчас же она становится для компании ведущей.

Плюсы и минусы оппозитного двигателя Субару, естественно, определяются особенностями его строения. Принцип работы у него остается все тем же, движок никуда не ушел от идеи внутреннего сгорания. А вот конструкционное решение в нем оригинальное. И применяются оппозиты только на авто Subaru и Porsche. Хотя еще не так давно ими оснащались Honda, Alfa Romeo, Chevrolet, Ferrari, Volkswagen и ряд других.

Что такое оппозитный движок?

В классических моторах цилиндры имеют вертикальную ориентацию и двигаются, соответственно, в направлении: вверх – вниз. В оппозитах они расположены горизонтально, в результате чего поршни ходят влево – вправо. Поскольку такое движение сильно напоминает бой на ринге, в народе этот тип двигателя получил прозвище «боксер».

Интересно, что идея не сильно-то и оригинальна, скорее – забыта. Аналогичные моторы были на борту ушедших в небытие Икарусов и советских мотоциклов вроде Днепра, стояли на некоторых моделях отечественных танков. Конечно, в Subaru разработали более совершенный механизм, но все же начинали вовсе не с нуля.

Из-за горизонтального расположения цилиндров движок кажется более компактным. Однако это обман зрения: по габаритам он аналогичен традиционным, просто имеет меньшую высоту. Зато по ширине превосходит рядный двигатель более, чем в 2 раза. Грубо говоря, он растекся по плоскости, почему и выглядит меньшим по размерам.

Выгодные стороны оппозита

Subaru вносит в них и малую габаритность, но мы с ней уже разобрались, так что не можем согласиться с мнением компании. Основные преимущества дает именно горизонтальная ориентация.

• Смещение центра тяжести . Во-первых, он занижается по сравнению с рядными моторами. Во-вторых, распределяется по оси. Это дает лучшую управляемость и устойчивость;
• Пониженная вибрация . Обычные, даже качественные движки, в определенной степени передают на корпус и в салон вибрационные волны. В оппозитах же вибрация одного поршня сглаживается и нивелируется встречным движением второго;
• Большой ресурс . «Боксеры» теоретически рассчитаны на пробег в миллион километров. Так ли это – покажет время, но хочется верить;
• Повышенная безопасность . И она доказана краш тестами. При лобовом столкновении обычные движки нередко уходят в салон, ломая передним седокам ноги. Оппозитный двигатель при прямом ударе смещаются под днище, снижая вероятность летального исхода.

Справедливости ради скажем, что все плюсы, кроме последнего, четко проявляются только на многоцилиндровых двигателях. «Маломерки» с 2 и 4 цилиндрами в работе от традиционных моторов практически не отличаются.

Недостатки

Может быть, именно они привели к малой распространенности оппозитных двигателей. Ведь многие компании постепенно отказались от их использования. И если в спортивных авто оппозиты еще встречаются, то в, так сказать, бытовых довольно редки.

• Самообслуживание двигателя практически сводится к нулю . Сложность его конфигурации приводит к тому, что хозяин может сам разве что масло поменять. Даже для того, чтобы заменить или зачистить свечи, придется ехать на СТО. Рискнувший сделать это самостоятельно имеет высокую вероятность серьезно повредить головку цилиндров.
• Содержание автомобиля с оппозитным двигателем обходится куда дороже, чем с рядным. Все автоработы оцениваются мастерами выше, детали в цене превосходят аналогичные для «рядников» в 2-5 раз.
• Двигатель-оппозит требует просто катастрофического количества масла. А если свести все недостатки к единому знаменателю, то можно сказать, что они заключаются в чересчур больших денежных затратах. Что не мешает людям, оценившим все плюсы и минусы оппозитного двигателя Субару, отдавать предпочтение таким моделям и все-таки стремиться к желанной покупке.

Спустя одиннадцать лет компания Fuji Heavy, которая занимается разработкой двигателей для моделей Subaru, представила третье поколение фирменного оппозитника. Агрегатами новой серии японцы планируют оснащать весь модельный ряд марки. Оппозитный двигатель Субару оборудован четырьмя цилиндрами и по-прежнему бензиновый.

Предусмотрены и более мощная версия с турбонаддувом, и классический атмосферный мотор, на вкус и финансы клиента. Новое исполнение горизонтально-оппозитного движка Субару было наделено всеми достоинствами предыдущих поколений, но остались и слабые стороны оппозитника.

Достоинства оппозитников

При внимательном осмотре выяснится, что субаровский двигатель не компактный, а просто относительно симметричный и плоский — его словно «размазали» по моторному отсеку. Понятно, что как бы не старались инженеры, габариты 4-цилиндрового ДВС не могут быть меньше определенного объема. Мотор-плита действительно короткая и плоская, но при этом очень широкая.

Полностью уравновешены моторы компоновки B6, R6, R8, V12. Оппозитный B4 в этом списке, увы, не значится. Впрочем, преимущество по вибронагруженности агрегат B4 имеет, но серьезной разницы с традиционной рядной четверкой нет.

Как гласит реклама Субару, машины отличаются низким центром тяжести, что способствует потрясающей устойчивости и управляемости на высоких скоростях. Конечно, на гоночной или раллийной трассе это очевидный плюс. Но при ежедневной езде по городу с пробками низкий центр это не всегда плюс. При тряске по люкам, выбоинам и лежачим полицейским, при ковылянии по разбитой грунтовке — нужны ли эти оппозитные достоинства гражданскому автомобилю? Значительно большую роль для скоростных упражнений играют подвеска, дорожное покрытие и состояние шин. К сожалению, качеством покрытия у нас трудно похвастаться, а другие факторы зависят от владельца.

Сам по себе оппозитник и установленная продольно коробка симметричную развесовку не создают, однако задние колеса получают немного большую долю нагрузки. И здесь вылезают недостатки. Продольная компоновка двигателя на машине с передним приводом должна обеспечивать положение мотора перед осью, полностью находясь в части переднего свеса. Поэтому машины Субару получают длинный свес, порой не уступая Audi с рядным двигателем и аналогичной компоновкой.

Недостатки моторов Субару

В геометрии цилиндров двигателей есть любопытная особенность — когда сетка хона в нормальном состоянии, а цилиндр начинает превращаться в эллипс. Правда, блоки цилиндров из алюминия с чугунными гильзами и разными коэффициентами расширения никогда не считались идеалом.

Двигатели изнашивает чрезмерное потребление масла, причем независимо от возраста — в очереди к мастеру могут стоять пожилые автомобили из первой волны иномарок и выходцы из автосалонов Субару, еще пахнущие свежими пластиками. Угару способствует сама горизонтальная компоновка цилиндров, при случае турбины не отказываются от своей доли масла, ну и, конечно, это приводит к стандартной болезни залегания колец. Датчик расхода воздуха быстро и охотно покрывается грязью на моделях любых производителей. К сожалению, добротные MAP-сенсоры ушли в прошлое.

На данный момент оппозитный двигатель компании Субару имеет множество модификаций. Неясно, к чему компании, располагающей всего четырьмя массовыми автомобилями, плодить столько версий, едва ли не ежегодно проводя их обновления. К примеру, для одной Импрезы предусмотрено девять моторов. А число модификаций доходит до сорока.

Такой силовой агрегат, как оппозитный двигатель (в частности, производителя Subaru) схож по принципу работы со стандартным, рядным двигателем внутреннего сгорания. Отличает же его специфичность расположения поршней, цилиндров, из-за горизонтальной (а не привычно вертикальной) установки двигателя. Потому, и поршни оппозитного двигателя расположены горизонтально, к тому же, напротив (оппозитно) друг к другу, попарно. Также каждая из этих пар поршней двигателя имеет пару распределительных валов.

С первого взгляда, оппозитный двигатель Субару компактнее прочих, той же мощности, объема. Такая иллюзия создается, потому как он «плоский», равномерно заполняет моторный отсек. При этом, мотор-плита короткая, плоская, но широкая. Конструкция её представлена полублоками из двух цилиндров, но в ширину, кроме картера с поддоном, как у рядного, тут «примостился» ещё полублок и головка.

Первыми оппозитные двигатели внутреннего сгорания Субару заприметили и устанавливали на спортивных автомобилях гонщики. Под них позже разработали и 12-ти цилиндровые двигатели, вместо используемых 6-ти цилиндровых.

Плюсы оппозитного двигателя Subaru

Достоинств у оппозитного двигателя Subaru немало:

1. Распределение массы симметрично около оси, не конкретно на ней (меньше нагрузки на задние колеса) — за счет низкого центра тяжести (плюс возможности его смещения).
2. Высокая функциональность, сравнительно большая продолжительность работы до первой необходимости ремонта – наиболее важный плюс и довод установки именно оппозитного двигателя Subaru.
3. Сведение к минимуму (либо полное отсутствие вибрации), которая при установке обычного двигателя создает немалый дискомфорт водителю/пассажиру.

Первый плюс(достоинство) наиболее оценено владельцами спортивных машин. Потому как, при скоростных поворотах оппозитный движок Subaru даст больше устойчивости . Кроме того, и скоростные показатели у автомобилей использующих именно эти двигатели сравнительно лучше аналогичных (в особенности среди 12-ти цилиндровых).

Второе преимущество – долговечность работы двигателя – многочисленно проверялось/подтверждалось. До необходимости капитального ремонта оппозитный двигатель порадует автовладельца не одной тысячей беспроблемно пройденных километров.

Последнее (третье преимущество) возможно, помимо прочего, из-за горизонтального расположения поршней, работающих друг от друга, создавая некий баланс, противовес . Не все модели оппозитных двигателей Субару, к сожалению, могут похвастаться максимальной устойчивостью к вибрациям. Наилучшим образом «противостоять» вибрационным нагрузкам удается шестицилиндровому оппозитному двигателю (аналогично с 6-ти цилиндровой вариацией рядного двигателя). Но уже 4-х цилиндровый такими успехами и значительными преимуществами не обладает.

Минусы оппозитного двигателя Subaru

Впрочем, в каждом достоинстве оппозитного двигателя Субару можно найти небольшую «ложку дёгтя». Из таких недостатков:

1. Дороговизна обслуживания двигателя, сложность в подборе необходимых запасных деталей. И, кроме прочего, желательно доверять в вопросах ремонта конкретно таких двигателей исключительно профессионалам, специализирующимся на этом.
2. Высокая стоимость собственно оппозитного двигателя производителя Subaru, объяснимая сложностью конструкции.
3. Также к расходным статьям с использованием такого двигателя прибавляется большой расход масла.

Самостоятельный же ремонт оппозитного двигателя также невозможен по причине необходимости специализированного инструмента, без которого ко многим деталям нестандартно, горизонтально расположенного двигателя не добраться.

Спектр использования оппозитного двигателя Subaru

Немного затрудненное финансовое положение значительной массы автолюбителей не дает распространиться популярности оппозитных двигателей Subaru. Их применение наиболее широко в сфере использования гоночных, скоростных моделей автомобилей. Потому как здесь, указанные ранее преимущества оппозитных двигателей Субару гораздо важнее и перекрывают недостатки их использования.

Кроме того, устанавливаются они, естественно, и в моделях автомобилей производителя Subaru. Также Porsche нередко прибегает к установке именно этих двигателей в свои автомобили.

Международная премия «Двигатель года» за 2,7-литровый оппозитный двигатель

Штуттгарт. Шестицилиндровый оппозитный двигатель Porsche вновь награжден премией «Двигатель года». В этом году международное жюри наградило престижной премией 2,7-литровый двигатель автомобилей Boxster и Cayman, заявленный в категории двигателей объемом от 2,5 до трех литров. «Отличный двигатель для отличного автомобиля. Это «сердце» Porsche сочетает в себе техническое совершенство, спортивные характеристики и впечатляющую экономичность», — так обосновывает решение жюри Дин Славнич, представляющий журнал «Engine Technology International Magazine». Этот британский журнал вручает награды за выдающиеся двигатели уже 15 лет. Жюри отметило также эластичность, технические характеристики и плавность работы самого маленького по объему оппозитного двигателя Porsche.

Этот спортивный двигатель с уменьшенным рабочим объемом создан на базе 3,4-литрового двигателя. В Cayman он работает вместе с коробкой передач Doppelkupplung (PDK) и развивает мощность 275 л.с. (202 кВт), расходуя в цикле NEFZ 7,7 л топлива на 100 км (180 г/км CO2). По своей литровой мощности, составляющей 101,6 л.с./л, этот шестицилиндровый двигатель превосходит установленный для спортивных двигатель магический предел — 100 л.с. на литр объема.

Таким образом оппозитный двигатель Porsche уже в четвертый раз стал победителем среди лучших двигателей в мире. В 2007 году компания Porsche одержала победу в категории двигателей объемом от трех до четырех литров, представив на суд жюри силовой агрегат Porsche 911 Turbo. В 2008 году победу в классе двигателей без ограничения рабочего объема одержал 3,6- литровый оппозитный двигатель с наддувом мощностью 480 л.с. В 2009 году премию «Лучший новый двигатель» получил 3,8-литровый шестицилиндровый двигатель 911 Carrera S. Лучшие двигатели года в различных категориях определяли 87 авторитетных журналистов специализированных изданий из 35 стран. Помимо мощности, расхода топлива, технических характеристик и комфорта журналисты оценивали и используемые перспективные технологии.

Преимущества: компактный и легкий, раскручивающийся до высоких оборотов и плавный в работе – на протяжении 50 лет

В этом году свое 50-летие отмечают Porsche 911 и шестицилиндровый оппозитный двигатель. Главными преимуществами двигателя являются плоская форма, небольшой вес и компактность. Шестицилиндровый оппозитный двигатель отличается плавной работой. В нем отсутствуют так называемые свободные моменты и силы. Помимо этого оппозитные двигатели очень хорошо подходят для того, чтобы снизить центр тяжести автомобиля. Этому способствуют и расположенные горизонтально цилиндры. А чем ниже расположен центр тяжести, тем спортивнее будут ходовые характеристики автомобиля.

Одной из самых примечательных характеристик шестицилиндровых оппозитных двигателей Porsche был и остается пониженный расход топлива по сравнению с мощностью двигателя. В основе этой отличной эффективности лежит общая концепция, взятая из автоспорта. Эта концепция предполагает применение облегченных конструкций, легкую раскручиваемость до высоких оборотов и высокую удельную мощность благодаря усовершенствованному процессу газообмена.

Именно базовые характеристики этих двигателей стали причиной принятия решения в пользу оппозитного шестицилиндрового двигателя при появлении первого 911. В результате был разработан шестицилиндровый оппозитный двигатель с воздушным охлаждением, с осевым вентилятором – ввиду высокой частоты вращения и для обеспечения повышенной плавности работы – и распределительными валами верхнего расположения. Для рабочего объема двигателя сначала были выбраны два литра с возможностью последующего увеличения до 2,7 литра. На тот момент ни один из специалистов компании Porsche не мог даже предположить, что двигатель этого типа в своей базовой форме просуществует до 1998 года и что его рабочий объем увеличится до 3,8 литра.

Мировая премьера 1963 года: двухлитровый двигатель мощностью 130 л. с.

Во время своей мировой премьеры на международной выставке во Франкфурте-на-Майне IAA в 1963 году первый 911, называвшийся тогда еще 901, был оснащен двухлитровым шестицилиндровым оппозитным двигателем мощностью 130 л.с. при 6100 об/мин. Успех этого нового спорткара заставил подумать компанию Porsche о более мощном двигателе, и уже в 1967 году состоялся дебют 911 S с двигателем мощностью 160 л.с. при 6600 об/мин. Вскоре после этого базовая модель получила обозначение 911 L, а позднее – 911 Е. Особую гордость у инженеров тогда вызывал тот факт, что, несмотря на более мощный двигатель и литровую мощность 90 л.с., срок службы силового агрегата 911 S не сократился.

911 занял прочные позиции на мировом рынке не только благодаря своему мощному двигателю, но и за счет прогрессивных технологий. В 1968 году впервые для рынка США компания Porsche выпустила спортивный автомобиль, оснащенный двигателем с низким уровнем токсичности ОГ.

При этом компании Porsche удалось это сделать не в ущерб мощности и с обеспечением практически такого же комфорта, а также выполнить требования американских законов к токсичности ОГ, а именно особенно строгие положения, действующие в Калифорнии. Снижение токсичности происходило за счет отвода отработавших газов в систему впуска и в термореакторы. Компания Porsche стала первым европейским предприятием, на котором для проведения конструкторских работ были установлены испытательные стенды для контроля ОГ.

К осени 1968 года компания Porsche стала выпускать системы механического впрыска бензинового топлива с шестиплунжерным насосом. Вместе с увеличением рабочего объема своих двигателей она увеличила их мощность и крутящий момент. В 1969 году шестицилиндровый двигатель сначала стал 2,2-литровым, а спустя два года – 2,4-литровым. В результате мощность двигателей 911 S возросла сначала до 180 л.с., а затем – до 190 л.с. В 1971 году была понижена степень сжатия для того, чтобы все 911 могли ездить по всему миру на бензине с октановым числом 91. В тесном сотрудничестве с компанией Bosch Porsche разработала улучшенную систему постоянного впрыска K-Jetronic, которая впервые стала применяться в 1972 году в предназначенных для рынка США моделях.

В 1974 году состоялся дебют первого серийного спортивного автомобиля с турбонагнетателем 911 Turbo

В 1973 году на модели G поколения 911 стали устанавливаться двигатели с рабочим объемом 2,7 литра, способные работать на неэтилированном бензине с октановым числом 91. Тем самым компания Porsche еще раз подтвердила, что и спортивные автомобили могут быть экологически безопасными. В 1974 году состоялась премьера легендарного автомобиля: компания Porsche представила 911 Turbo – первый серийный спортивный автомобиль с турбонагнетателем. Инженеры компании применили свой богатый опыт работы над двигателями гоночных автомобилей при разработке двигателей с наддувом для серийных автомобилей. За основу двигателя был взят силовой агрегат 911 Carrera RS 3.0 мощностью 260 л.с., с крутящим моментом 343 Нм, разгоняющий автомобиль до максимальной скорости более 250 км/ч.

Работы над дальнейшим совершенствованием шестицилиндрового двигателя сопровождались постепенным увеличением рабочего объема и мощности с применением самых современных технологий очистки отработавших газов. Первые оппозитные двигатели с нейтрализатором и функцией регулировки состава отработавших газов компания Porsche выпустила в 1980 году. Через три года она представила новое поколение атмосферных двигателей с рабочим объемом 3,2 литра и с цифровой электроникой. Теперь все двигатели были подготовлены к работе на неэтилированном бензине с октановым числом 91 – во многих европейских странах этого топлива тогда еще не было. Однако при его появлении можно было быстро приспособиться к новым условиям. В 1988 году компания Porsche еще раз усовершенствовала процессы сгорания и разработала головку цилиндра с двумя свечами зажигания на цилиндр.

Вершиной технического прогресса стал оппозитный атмосферный двигатель с воздушным охлаждением с рабочим объемом 3,8 литра для серии 993, который в топовой модели 1995 года 911 Carrera RS развивал 300 л.с. Небольшой серией был выпущен 911 GT2, разработанный на основе опыта, полученного при участии в автогонках. Сначала его 3,6-литровый двигатель с двойным турбонаддувом развивал 430 л. с., а двигатель модельного ряда 1998 года развивал уже 450 л.с. Двумя системами турбонаддува был оснащен и 911 Turbo. Оснащенный к тому же системой контроля токсичности отработавших газов OBD II, он стал настоящей мировой премьерой. Двигатель мощностью 408 л.с. был разработан на основе 3,6-литрового атмосферного двигателя. Однако он подвергся такой всесторонней модификации, что можно сказать, что он имел свою индивидуальную конструкцию.

В 1996 году состоялась мировая премьера первого шестицилиндрового оппозитного двигателя Porsche с водяным охлаждением

Настоящим прорывом в истории создания шестицилиндровых оппозитных двигателей Porsche стал привод нового модельного ряда Boxter, мировая премьера которого состоялась в 1996 году. Впервые компания Porsche применила силовой агрегат с водяным охлаждением с рабочим объемом 2,5 литра и мощностью 204 л.с. Более не связанные ограничениями, обусловленными бывшим шестицилиндровым двигателем с воздушным охлаждением, разработчики установили на новый силовой агрегат головку цилиндров с двумя распределительными валами и четырьмя клапанами на цилиндр. Годом позже появился новый 911 модельного ряда 996, оснащенный также двигателем с водяным охлаждением. Этот 3,4-литровый силовой агрегат был значительно короче своего предшественника и, прежде всего, более плоским. Его мощность составляла 300 л.с., а его частота вращения была намного выше по сравнению с атмосферным двигателем. К тому же имелась возможность регулировки распределительных валов на впуске, и появилась система регулировки фаз газораспределения VarioCam. Через два года эта система была дополнена системой переключения хода клапанов. С тех пор она носит название VarioCam Plus. Однако важнейшие характеристики остались неизменными: шестицилиндровый двигатель, коленчатый вал на семи опорах, двухмассовый маховик и разделенный в продольном направлении корпус двигателя. На водяное охлаждение был переведен и новый 911 Turbo. В 2000 году на него был установлен новый двигатель мощностью 420 л.с. Свое продолжение получили работы над увеличением рабочего объема и мощности, в результате которых в середине 2000-х годов появились 3,6- и 3,8-литровые оппозитные двигатели мощностью 355 л. с.

В 2008 году 911 Carrera и 911 Carrera S получили разработанные с чистого листа бензиновые двигатели с непосредственным впрыском. При том же рабочем объеме они развивали 345 л.с. и 385 л.с. Из этого же семейства были взяты и двигатели для Boxster и Cayman. Уменьшение рабочего объема двигателей для повышения эффективности расхода топлива стало, начиная примерно с 2008 года, главной задачей разработчиков двигателей. На базе взятых из различных областей знаний компания Porsche разработала новую технику для 911-го модельного ряда 991, который появился в 2011 году: так оппозитный двигатель в 911 Carrera мощностью 350 л.с. получил рабочий объем 3,4 литра вместо прежних 3,6 литра. А двигатель Carrera S мощностью 400 л.с. стал 3,8-литровым. Обе модели дают понять, что модельный ряд 991 был ориентирован на максимальную эффективность с точки зрения расхода топлива: по удельной массе, составляющей 3,5 килограмма на л.с., новый 911 Carrera S опережает своих главных конкурентов. Высочайшие показатели 911 Carrera и 911 Carrera S демонстрируют и по расходу топлива в цикле NEFZ: у 911 Carrera он составляет 8,2 литра на 100 километров (194 г/км CO2), а у 911 Carrera S он составляет 8,7 литра на 100 километров (205 г/км CO2) при работе каждого из них с коробкой передач Porsche Doppelkupplung.

Boxster и Cayman представлены в сегменте двухместных родстеров и купе и имеют двигатели с аналогичными техническими характеристиками. За свои 2,7-литровые двигатели они стали победителями в своей категории и были награждены премией «Двигатель года». В Boxster работает двигатель мощностью 265 л.с. и расходует столько же топлива, сколько силовой агрегат у Cayman с аналогичной мощностью. Boxster S и Cayman S оснащены 3,4- литровым двигателем, который в родстере развивает 315 л.с., а в спортивном купе – 325 л.с. С коробкой передач PDK они расходуют в цикле NEFZ 8,0 л/100 км (188 г/км CO2).

Всем этим компания Porsche доказывает: шестицилиндровый оппозитный двигатель – это не вчерашний день. А отличная база для разработки эффективных спортивных двигателей будущего.

Porsche Boxster/Cayman: расход топлива в городском цикле 12,2 – 10,6 л/100 км; за городом 6,9 – 5,9 л/100 км; в смешанном цикле 8,8 – 7,7 л/100 км; выбросы CO2 206 – 180 г/км

GO

Примечание: фотоматериал находится в распоряжении аккредитованных журналистов в банке данных для прессы Porsche в интернете по адресу https://presse. porsche.de

принцип работы как у боксера профессионала. Оппозитный двигатель Чем отличается оппозитный двигатель от атмосферного

Нет, японская компания Subaru, ныне входящая в крупное подразделение Subaru Corporation, не стояла у истоков создания поистине революционной горизонтально-оппозитной компоновки двигателя внутреннего сгорания. Но важно не только придумать решение, но и правильно и в нужное время воплотить его в жизнь. При всех своих преимуществах горизонтально-оппозитный двигатель сложен в производстве, а его доработка к конкретным запросам требовала как новых инженерных решений, так и соответствующих затрат. В 1960-х годах ответственным за разработку первого японского горизонтально-оппозитного двигателя, предназначенного для массового производства, в Subaru был Шинроку Момосе, девизом которого было: «Не узнаешь, если не попробуешь». К тому же у Момосе имелся определенный карт-бланш: именно он отвечал за принятие всех важных инженерных решений. Результат не замедлил сказаться: в 1966 году автомобиль Subaru 1000 был оснащен горизонтально-оппозитным двигателем ЕА 52 объемом 977 см3. Главным посылом для развития такой компоновки моторов стала возможность их надежной работы при высоких оборотах коленчатого вала. Кроме того, благодаря своей компактности эти моторы отлично подходили для переднеприводных автомобилей того времени.

В 1989 году у Subaru появилось новое поколение двигателей — EJ, которыми комплектовалась модель Legacy. И этим же годом можно датировать начало славной спортивной истории Subaru. Впечатляющим было и ее продолжение: в 1995 году Колин Макрей, выступая за рулем Subaru Impreza 555, стал чемпионом мира по ралли, а Subaru World Rally Team завоевала чемпионский титул в командном зачете. В 1996 и 1997 годах команда SWRT также была лучшей в чемпионате мира. Что же касается двигателя Subaru второго поколения в «гражданском» исполнении, то с 1989 по 2010 год этими моторами были укомплектованы более семи с половиной миллионов автомобилей, а в 2008 году двигатель EJ 257 заслужил титул «Двигатель года». Тогда же наградой был отмечен и первый дизельный горизонтально-оппозитный двигатель Subaru. А в 2010 году компания представила третье поколение (FB) своего «фирменного» горизонтально-оппозитного двигателя.

Компоновка двигателей под капотом. Слева — рядный двигатель, в центре — горизонтальнооппозитный, справа — V-образный

В чем же его достоинства? Первое преимущество горизонтально-оппозитного двигателя перед его рядными и V-образными собратьями — компактность. Такая конструкция и расположение двигателя дают больше свободы инженерам для работы с передней подвеской, в том числе — позволяют использовать полноценный подрамник, что делает всю конструкцию подвески жестче, исключая деформации кузова при нагрузке. И вместе с тем, данная конструкция двигателя позволяет понизить центр тяжести вследствие его небольшой высоты. А чем он ниже, тем меньше момент инерции относительно продольной оси автомобиля, да и крены у автомобиля с низким центром тяжести меньше. Не случайно хорошая управляемость всегда являлась одной из визитных карточек автомобилей Subaru. И здесь опять сами собой напрашиваются ассоциации со спортом…

Горизонтально-оппозитный двигатель Subaru в подкапотном пространстве модели Forester

Преимущество номер два: низкий уровень вибрации. Это весьма важно, поскольку такое качество напрямую влияет и на долговечность двигателя, и на его экономичность. Работа находящихся друг против друга поршней в горизонтально расположенных цилиндрах напоминает удары боксера (отсюда и название двигателя — Boxer): навстречу, затем в противоположных направлениях. Исходя из особенностей компоновки горизонтально-оппозитного двигателя расстояние между цилиндрами (в сравнении с аналогичными по числу цилиндров рядными и V-образными моторами) у него меньше, что позволяет сделать коленчатый вал более коротким. Это экономит вес, снижает инерционные массы и нагрузки на вал. А так как уровень вибрации горизонтально-оппозитного двигателя невысок, то и противовесы, необходимые для балансировки коленвала во время работы двигателя, требуются меньшей массы, нежели в рядном или V-образном двигателе. Естественно, в первом случае механические потери при вращении более легкой конструкции меньше, что позволяет, во-первых, экономить топливо, во-вторых, ускорить отклик двигателя на действия водителя.

Чемпионат мира по ралли 2000 года. Двигатель раллийной Subaru Impreza WRC

Еще один плюс горизонтально-оппозитного двигателя Subaru непосредственно связан с тем, о чем уже говорилось, и заключается в конструктивном решении кривошипно-шатунного механизма. Во-первых, каждый поршень с шатуном крепится на отдельной шейке коленчатого вала. Во-вторых, коленчатый вал, расположенный между двумя жесткими блоками цилиндров, сохраняет равномерность вращения при высоких частотах. Все это позволяет создавать двигатели, отлично работающие при высоких оборотах, причем отнюдь не в ущерб ресурсу. И это последнее не менее важно, чем все вышесказанное: двигатели Subaru всегда занимали высокое место в рейтинге моторов-миллионников.

Горизонтально-оппозитный двигатель новой Subaru XV

Оппозитным называется двигатель, цилиндры которого расположены в горизонтальном порядке относительно друг друга. Подобная схема строения имеет название: V-образный двигатель с углом развала цилиндров 180 градусов. С английского языка слово «opposite» переводится — «расположенный напротив». Рассмотрим оппозитный двигатель — плюсы и минусы.

Особенности оппозитного мотора

Несмотря на сходство с V-образным мотором, оппозитник не имеет с ним ничего общего. Отличие состоит в том, что в оппозитнике два соседних поршня расположены в одной плоскости относительно друг друга. В V-образном движке поршни при движении в определенные моменты занимают положение верхней и нижней «мертвой точки». В оппозитнике они одновременно достигают либо верхней «мертвой точки», либо нижней. Такое усовершенствование V-образного мотора получилось в результате расположения цилиндров под развернутым углом.

Другим новшеством стало расположение газораспределительных механизмов в вертикальной плоскости. Все это освободило конструкцию силовых агрегатов от несбалансированности и повышенных вибраций, а движение на авто сделало максимально комфортным. Теперь вибрации от двигателя не передаются кузову и не сотрясают машину.

Оппозитные моторы всегда имеют четное число цилиндров. Наибольшее распространение получили четырех- и шестицилиндровые двигатели.

Особенности конструкции силового агрегата типа «боксер» обладают значительными преимуществами перед другими видами моторов:

Центр тяжести смещен вниз;
экономичный расход топлива;
низкий уровень вибраций;
увеличенный ресурс мотора;
пассивная безопасность при лобовом столкновении.

Смещенный вниз центр тяжести позволяет добиться лучшей устойчивости авто и оптимальной управляемости при активных маневрах и
крутых поворотах. Во время резких поворотов значительно уменьшается крен. Расположение движка на одной оси с трансмиссией обеспечивает лучшую передачу мощности. Отсутствие уравновешивающих валов экономит расход топлива.

Двигатель работает в плавном режиме. Низкий уровень вибрации мотора достигается, благодаря согласованному вращению соседних поршней. Расположение коленвала на трех подшипниках, вместо пяти обычных,- еще одно преимущество оппозитного двигателя. Это значительно уменьшает массу движка и его длину.

Расположение поршней в горизонтальной плоскости придает системе большую жесткость, что значительно уменьшает механические потери при работе силового агрегата.

Пассивная безопасность обеспечивается тем, что при столкновении мотор легко уходит вниз под машину. В результате происходит снижение интенсивности направленного на пассажирский салон удара.

Увеличенный диаметр цилиндров обеспечивает мотору высокие обороты, что дает возможность создавать на этой базе модели спортивного типа.

Еще одной особенностью является характерный звук при работе оппозитного силового агрегата: он приятнее для слуха.

Недостатки оппозитного двигателя.

Преимущества оппозитного двигателя налицо. Недостатками являются:

Трудоемкий ремонт;
повышенный расход моторного масла.

Чтобы провести ремонт двигателя, его полностью снимают. Однако не в этом проблема. Детали для замены стоят очень дорого, а сбор движка доставляет немалые головные боли. Если при ремонте рядного мотора водитель может самостоятельно заменить свечи, то в оппозитнике это невозможно. Любой ремонт необходимо проводить на специальном оборудовании, которое имеется только на СТО.

История возникновения оппозитника

Изначально данный вид силового агрегата применялся в военной промышленности, в частности, на отечественных танках. В дальнейшем на подобных движках ездили Икарусы и мотоцикл Днепр МТ. В данное время установкой оппозитника на свои изделия занимаются две фирмы — Porsche и Subaru.

Первые разработки появились в тридцатых годах прошлого столетия, когда инженеры концерна Volkswagen начали усовершенствовать V-образный и рядный движок. В шестидесятых годах идею перехватила японская фирма Субару. В 2008 году Subaru выпускает первый оппозитник, работающий на дизеле. Отличительные особенности — четырехцилиндровый движок с вместительностью 2 литра. Показатель мощности — 150 л/с.

Видео принцип работы опозитного двигателя Subaru

Несмотря на дороговизну запчастей и обслуживание в СТО, удовольствие от езды на авто, оснащенных «боксером», не сравнить ни с чем. Высокая устойчивость, легкая управляемость, отзывчивость авто на все действия водителя говорят сами за себя.

Оппозитный двигатель — это видоизменённый агрегат с отличной от обычного рядного мотора структурой. Его поршни находятся под развёрнутым углом, поэтому пары движутся навстречу и обратно. Соседняя же пара, расположенная по оси плоскости мотора, движется идентично, но с небольшим временным интервалом, обеспечивая такт работы двигателя. Движения поршней внутри мотора отдалённо напоминает боксёрский поединок, поэтому такой тип двигателя внутреннего сгорания называют боксёром.

Принцип действия

Исходя из конструкции агрегата, каждый поршень устанавливается на предназначенную для него . Количество цилиндров обязательно чётное, оно составляет от 2 и до 12. Самыми распространёнными двигателями для автомобилей являют моторы с четырьмя и шестью цилиндрами.

В целом принцип работы этого типа агрегата похож на обычный рядный мотор. Отличие заключается в том, что поршни в нём ходят горизонтально, а не вверх-вниз, что обусловлено горизонтальным расположением цилиндров. Эти типы моторов характеризует наличие двух головок блока цилиндров, расположенных горизонтально, по обеим сторонам.

Применяемость мотора

По дорогам ездит довольно много моделей автомобилей, имеющих под капотом оппозитный двигатель. Но ведущих фирм, которые занимаются внедрением и разработками этих агрегатов, всего две, а именно и Порше. Хотя ранее эти агрегаты устанавливались на такие марки машин, как Хонда, Феррари, Шевроле, Альфа Ромео и ещё множество других.

Один из классических автомобилей с оппозитным двигателем – Alfa Romeo 33

Модели от производителя Porsche, такие как Cayman и 911, оснащены шестицилиндровыми двигателями, а варианты более спортивного класса укомплектованы восьми- и даже двенадцатицилиндровыми форсированными движками.

Большинство опытных автовладельцев говорят, что двух- и четырёхцилиндровые оппозитные моторы практически ничем не отличаются от своих рядных собратьев, но чем больше количество цилиндров, тем явственнее различие.

Немного истории

Первым серийным дизельным оппозитным двигателем был мотор, выпущенный концерном Subaru в 2008 году. Это была четырёхцилиндровая установка объёмом 2 литра и мощностью 150 лошадей. Этот мотор получил систему контроля подачи топлива .

В советские времена на танках стоял один из видов современного оппозитного двигателя, имеющий сходный принцип работы, но совершенно ему противоположный конструктивно. Он содержал по 2 поршня на один цилиндр, которые работали, двигаясь навстречу друг к другу. В момент, когда расстояние между поршнями было минимальным, в получавшуюся между ними камеру сгорания попадало топливо. То есть если у современного двигателя один коленвал и 2 головки блока, с ходом поршней друг от друга, то у советского 5ТДФ было 2 коленвала и 1 головка с поршнями, движущимися навстречу. Также особенностью является двухтактный режим работы этого агрегата и его универсальность в плане применяемого топлива. Изначально это был дизельный тип двигателя, но он успешно мог работать на бензине, керосине, авиационном топливе, даже на мазуте. На последнем, правда, не очень долго. Такая универсальность была обусловлена наличием довольно высокой степени сжатия в цилиндрах.

После того как выпуск танков Т-64 был прекращён, от двигателя отказались в пользу V-образных конфигураций, сочтя оппозитный мотор ресурсоёмким и недостаточно удобным для дальнейшего использования.

Сама же идея разработки оппозитного двигателя — это заслуга далеко не Субару, как думают многие. Такие агрегаты ставились на автобусы Икарус, на довольно большое количество мотоциклов (начиная с отечественных Днепров и Уралов, заканчивая BMW R1200GS, а также ему подобных). Естественно, как любые разработки, оппозитный двигатель имеет свои плюсы и минусы.

Плюсы оппозитного мотора

К основным плюсам можно отнести следующие качества:

• За счёт конструкции смещается вниз центр тяжести. Это значительно улучшает управляемость автомобиля, особенно на высоких скоростях. Хотя нет у нас таких дорог, где это можно было бы без риска проверить.
• Нет вибрации при работе. Это относится только к моторам, количество цилиндров которых от 6 и больше. У двигателей с двумя или четырьмя цилиндрами вторичные вибрации не намного ниже, чем у обычных рядных.
• Достаточно . Принято считать, что оппозитные двигатели обладают ресурсом свыше миллиона километров.

Минусы мотора

Естественно, у агрегатов подобной конструкции есть довольно серьёзные недостатки, от которых ещё не избавились разработчики.

• Стоимость обслуживания существенно выше, чем у обычных двигателей. Помимо этого, оппозитный проблематично, а порой практически невозможно ремонтировать самому. Он обладает довольно сложной конструкцией, поэтому лучше, чтобы его ремонтом занимались профессионалы. А это будет стоить немалых денег.
• Из-за первого недостатка плавно выливается второй. В маленьких городах можно просто не найти достаточно квалифицированного мастера, который гарантированно произведёт обслуживание с надлежащим качеством.
• Сложность конструкции, а также большее количество элементов в несколько раз увеличивает стоимость его запасных частей, а также их количество.
• Высокий для оппозитного двигателя считается нормой. Причём он такой высокий, что при подобном расходе обычному агрегату обязательно следует проводить капитальный ремонт. Из этого вытекает ситуация, когда по незнанию автолюбитель просто не контролировал уровень масла в двигателе, что привело к масляному голоданию. Учитывая горизонтальное расположение поршневой, это довольно быстро может привести к необратимым последствиям.

Ознакомившись с тем, как работает оппозитный двигатель, можно сделать вывод, что практически все недостатки такого типа двигателей можно отнести к финансовой части, однако для многих автовладельцев это довольно серьёзный фактор, учитываемый при покупке автомобиля.

Представители компании Субару считают, что возвращение к стандартным типам двигателей было бы для них огромным шагом назад, поэтому они не собираются менять оппозитные моторы на другие модели. По их словам, на уровень продаж не влияет ни цена обслуживания, ни цена непосредственно самих автомобилей.

Оппозитные двигатели были разработаны, для того чтобы сэкономить место под капотом. В результате агрегат получился ниже, короче, но значительно шире. То есть из вертикальной плоскости его перевели в горизонтальную. То есть, по сути, ничего не изменилось, кроме возросшей цены, а также сложности обслуживания. А что касается форсированных моделей с одной или несколькими турбинами, то срок их службы составляет от сотни тысяч километров до нескольких сотен, а никак не миллиона. То же самое касается и расхода топлива — он приблизительно на треть выше, чем у аналогичного по мощности стандартного мотора.

Учитывая все преимущества и недостатки настоящего типа двигателей, сложно их назвать каким-либо техническим прорывом в плане автомобилестроения, однако у этих моторов также есть свои фанаты. Вы с нами согласны?

Изобретение двигателя внутреннего сгорания обеспечило достаточно широкий шаг вперед человечеству. Но при этом и добавило головной боли – как «выжать» из двигателя максимальную мощность.

Одним из решений этого вопроса стало усложнение конструкции силового агрегата, ведь КПД двигателя с двумя цилиндрами выше, чем с одним. Введение в конструкцию дополнительных систем и механизмов тоже внесло свою лепту, но основой для достижения более лучших показателей двигателя все же осталось количество цилиндров.

Каждое из последующих решений этого вопроса привело к появлению силовых агрегатов разной конструкции, каждый со своими особенностями, достоинствами и недостатками.

Первой попыткой увеличения количества цилиндров стало расположение их в ряд. Что касается конструкции этого агрегата, он является одним из оптимальных, однако большее количество цилиндров сказывается на габаритных размерах, даже 6-цилиндровый рядный двигатель имеет большие габариты, не говоря уже о версиях с 8 и 12 цилиндрами.

Уменьшить габаритные размеры позволило расположение цилиндров в два ряда с углом развала между ними до 90 град. В результате этого длина двигателя сократилась почти вдвое притом же показателе мощности. Это позволило уже создание 8-ми и 12 цилиндровых силовых установок. Однако высота самой установки осталась практически идентичной рядному мотору. А данная особенность этих моторов имеет одну из самых негативных свойств – высокий центр тяжести.

Попытки уменьшить габаритные размеры силовой установки привели к появлению двигателей с двумя рядами цилиндров, но расположенных друг к другу уже под углом 180 град. Такие силовые установки получили название оппозитных.

Этот тип силовых установок при их сравнительно небольшой высоте все же не очень «прижился», из современных производителей автомобилей такие двигатели использует только Subaru и Porsche, также он часто используется на мотоциклах. Самым, пожалуй, массовым применением оппозитного двигателя было на Фольксваген Жук.

Основные типы оппозитных двигателей

Чтобы понять, какие плюсы и минусы имеет оппозитный двигатель, следует вначале более подробно разобраться в его типах и конструкции.

На данный момент существует два типа оппозитных агрегатов. Первый тип получил название «Боксер». Этот тип оппозитника является приоритетным.

У «Боксера» два ряда цилиндров расположены горизонтально. Конструкция коленчатого вала позволяет двум параллельно расположенным поршням двигаться синхронно. То есть, если в правом цилиндре поршень достиг ВМТ, то расположенный напротив его левый поршень тоже находится в этой точке.

Количество цилиндров оппозитного двигателя может варьироваться от четырех до двенадцати.

В целом тип двигателя «Боксер» очень схож с V-образным, он является 4-тактным, поэтому конструкция подразумевает наличие головок цилиндров с установленным в них механизмом газораспределения.

Второй тип оппозитного агрегата, который сейчас активно разрабатывается – ОРОС. Конструкция этого двигателя очень интересна. На каждый цилиндр у него приходится по два поршня, которые двигаются асинхронно, при этом энергия, выделяемая при сгорании топлива и получаемая этими поршнями передается на один коленчатый вал.

Двигатель ОРОС

Двигатель ОРОС является 2-тактным, что позволило отказаться от использования головок блока и механизма газораспределения. Подача топлива и отвод продуктов горения у этого мотора производится посредством окон, проделанных в гильзе цилиндра. Один из поршней в цилиндре двигателя ОРОС отвечает за впуск топлива, а второй – за отвод отработанных газов.

Еще одной особенностью такого мотора является формирование камеры сгорания цилиндра самими поршнями за счет асинхронного их движения. При движении поршней навстречу друг другу через впускное окно подается топливная смесь, которая поршнями сжимается, а при максимальном их сближении происходит воспламенение.

Конструкция двигателя ОРОС включает два и более цилиндра, расположенных под углом 180 град. Между этими цилиндрами устанавливается коленчатый вал. В каждом цилиндре расположено по два поршня, связанных с коленвалом шатунами. Шатуны внутренних поршней короткие, а вот внешних поршней – достаточно длинные. Поскольку поршни получают линейные разнонаправленные нагрузки, это позволило существенно снизить трение в подшипниках коленчатого вала, а значит и потери мощности. Эти положительные качества двигателей ОРОС привели к тому, что ими сейчас активно занимаются многие ведущие автомобильные компании.

Устройство ОРОС

Стоит также упомянуть созданный отечественными конструкторами танковый двигатель 5ДТФ. Этот силовой агрегат тоже относился к типу ОРОС, однако конструкция его была еще интересней. В каждом цилиндре этого мотора тоже располагалось по два поршня, но усилие они передавали каждый на свой коленчатый вал. Поэтому у 5ДТФ имелось два коленчатых вала, установленных там, где у обычного оппозитного двигателя располагалась головка блока.

Положительные свойства оппозитных агрегатов

Все эти конструктивные особенности обеспечили оппозитным силовым установкам ряд преимуществ.

Достичь значительного уменьшения габаритных размеров с появлением оппозитного двигателя не особо удалось. Он небольшой по высоте и благодаря особой конструкции имеет сравнительно меньшую длину, чем у других типов двигателей. Но он достаточно широк из-за того же большого угла положения рядов цилиндров относительно друг друга.

Из-за небольшой высоты, но достаточно большой ширины оппозитный двигатель имеет низкий центр тяжести, что является одним из основных его преимуществ. Автомобиль с таким мотором значительно устойчивее на дороге.

Оппозитные двигатели конструктивно очень сбалансированы. Уровень вибрации данного типа двигателя значительно ниже, чем рядного или V-образного. Самую лучшую балансировку имеют 6-цилиндровые оппозитники.

Из-за расположения силовой установки на одном уровне с трансмиссией обеспечивается максимальная передача крутящего момента.

Последним положительным качеством оппозитников является значительный ресурс, но, правда, только при своевременном техническом обслуживании.

Что касается двигателей ОРОС, то они способны работать практически на любом виде топлива, даже с невысокими эксплуатационными показателями.

Особая конструкция двигателя ОРОС, а также использование только двух тактов позволяет существенно снизить потребление топлива, примерно на 50% меньше, чем самый экономичный турбодизельный агрегат.

В нём удалось снизить степень сжатия до 16, соответственно температура сгорания топлива понижается, а значит и нагрузки на поршневую систему. К тому же при сравнительно компактных размерах и массе, этот двигатель способен обеспечить большой выход мощности. Двухцилиндровая установка ОРОС при своей массе в 6 кг способна выдать 13,5 л.с., а на один литр объёма 250 л.с. плюс к этому танковая тяга до 900 Нм. Такой показатель для других типов двигателей невозможен.

Недостатки этого типа силовых агрегатов

Преимуществ у оппозитных моторов достаточно, но не меньше у них и недостатков, что и привело к не очень распространенному их использованию.

Эти моторы конструктивно сложны, поэтому стоимость их большая, что сказывается на цене обслуживания и ремонта. К тому же сам ремонт их достаточно сложен и требует высокой квалификации от исполнителей. Найти толкового мастера, способного отремонтировать оппозитник крайне сложно.

Горизонтальное положение поршней приводит к тому, что поверхность гильз изнашивается неравномерно, из-за чего в камеры сгорания начинает просачиваться масло. «Жор» масла у автомобилей марки Subaru – явление, можно сказать, обыденное.

Чтобы добиться большего выхода мощности все оппозитные двигатели оснащаются турбонаддувами, которые позволяют увеличить мощностный показатель на 30-40%. Но наличие того же наддува усложняет конструкцию, при этом со временем из-за износа его элементов наддув тоже начнет «гнать» масло в цилиндры, увеличивая в разы его расход.

Трудно сказать, как себя будет показывать двигатель ОРОС в эксплуатации, будут ли у него те же проблемы что и у стандартного оппозитника. Это станет понятным только спустя некоторое время с момента выпуска первых автомобилей с ним.

Попытки использовать оппозитный силовые установки делали многие именитые автомобильные компании, однако практически все они от них отказались. Тем не менее, работы по улучшению оппозитников ведутся постоянно и на исследования выделяются значительные ресурсы.

Едва только был создан первый двигатель внутреннего сгорания, практически сразу же стартовали работы по его усовершенствованию. В качестве основной задачи разработчики определили для себя такие, как уменьшение габаритных размеров самого мотора, увеличение его мощности и повышение устойчивости автомобиля. Таким образом и появился первый оппозитный двигатель, который решил достаточное количество проблем, но не все.

Изначально гражданское автомобилестроение не воспринимало оппозитный тип мотора, и он устанавливался исключительно на военной технике. Первым гражданским авто, где был установлен новый тип двигателя стал «Жук» от концерна «Фольцваген». Со временем, когда было выпущено уже более 20 миллионов таких авто, идею использования оппозиционного двигателя приняли на вооружение такие марки, как «Порше» и «Субару».

Оппозиционный двигатель — различия в конструкции

Несмотря на то, что схема оппозитного двигателя, в принципе, одна, вариантов его исполнения может быть два. Это связано с тем, что одно и то же техническое решение, а именно горизонтальное расположение цилиндров реализовывается разными способами.

Двигатель «боксер»

Такой мотор устроен таким образом, что поршни постоянно расположены друг от друга на определенном расстоянии — когда один находится на максимальном удалении от двигателя, значит его «сосед» занимает точно такое же положение. Свое название такой тип оппозитного мотора получил из-за схожести движений поршней с движениями боксера. Именно такой мотор очень широко использует концерн «Субару» в своих автомобилях.

Мотор «ОРОС»

Такой двигатель устроен несколько иначе. Его возрождение началось совсем недавно, чему в немалой степени способствовали инвестиции Билла Гейтса.

Это стандартный двухтактный оппозитный мотор, в каждом цилиндре которого расположены по два поршня, которые двигаются навстречу друг другу. Крепление всех поршней происходит на одном и том же валу. Один из них предназначен для впуска горючей смеси в камеру сгорания, второй — для удаления отработанных газов. Подобная компоновка позволила конструкторам отказаться от механизма привода для клапанов, а также от самой головки блока цилиндров. Стоит отметить и такое преимущество, как работа всех поршней с одним коленвалом.

Есть ли преимущества у оппозитного двигателя

Как и любой другой тип, оппозитный двигатель имеет преимущества и недостатки, которые обусловлены конструктивными особенностями. Несмотря на некоторые отрицательны стороны, преимущества такого типа моторов весьма многочисленны.

Недостатки тоже присутствуют

Что значит оппозитный двигатель в плане своих достоинств многим понятно, но тем не менее есть и ряд недостатков, благодаря которым такой мотор пока не устанавливается на все выпускаемые сегодня автомобили.

Некоторые особенности современных оппозитников

С момента своей разработки и установки первого оппозитного двигателя на фольцваген в 1938 году, этот тип моторов подвергся серьезной модернизации. Наибольшее распространение в настоящее время получили четырехцилиндровые двигатели — именно они отличаются наибольшей экологичностью, компактностью и экономичностью в плане расхода горючего. Во многом, это стало результатом многолетнего кропотливого труда инженеров, воплотивших в таких моторах достаточное количество уникальных разработок:

О высокой надежности и мощности оппозитного двигателя свидетельствует и тот факт, что именно этот тип мотора устанавливался на советский танк Т-64, а в дальнейшем и на Т-72. Только такой оппозитный двигатель, принцип работы которого с тех пор мало изменился, смог обеспечить высокую мощность при своих сравнительно небольших габаритных размерах. Для справки, только он мог выдать порядка семисот лошадиных сил при 2-х тысячах оборотах и объеме в 13,6 литра. Массу интересных фактов о работе оппозиционных моторов можно узнать, посмотрев видео:

Как избежать дорогостоящего ремонта оппозитного двигателя

Любой оппозитный двигатель имеет плюсы и минусы, что вполне естественно. Чтобы избежать возникновения проблем, устранение которых может потребовать очень серьезные материальные затраты, имеет смысл прислушаться к советам специалистов, и эксплуатировать автомобиль с установленным оппозитным двигателем правильно. Первое, на что стоит обратить пристальное внимание — это точное соблюдение сроков прохождения технического обслуживания, которое должно проводиться на специализированных станциях и только квалифицированным персоналом.

Огромную внимательность следует проявлять при выборе моторного масла. Предпочтение следует отдавать только известным брендам, приобретение делать либо в специализированных магазинах с безупречной репутацией, либо в фирменных центрах сервисного обслуживания. Использование некачественного продукта способно доставить немало хлопот чрезмерно экономному водителю. То же можно сказать и о качестве топлива. Горючее, содержащее большое количество «несанкционированных» добавок серьезно уменьшает ресурс двигателя, приводя к необходимости дорогостоящих ремонтных работ.

Многие автовладельцы, приобретающие транспортные средства с оппозитным двигателем, наслышаны о качественной и эффективной системе его охлаждения, поэтому не особо зацикливаются на этом моменте. Не следует нещадно гонять мотор, особенно в теплое время года — самая совершенная система охлаждения может не справиться со своей задачей. В немалой степени способствует затрудненному охлаждению и отсутствие периодической мойки двигателя — скапливающаяся грязь на моторе существенно затрудняет теплоотдачу, способствуя излишнему нагреву.

Несмотря на некоторые сложности, оппозитный двигатель отлично зарекомендовал себя, существенно повышая комфорт и безопасность вождения. При этом следует отметить, что бытующее мнение о крайней дороговизне владения автомобилем с таким мотором явно преувеличены. Для примера можно рассмотреть бренд «Субару», который давно выпускает автомобили именно с таким типом двигателя — они никогда не входили в число машин с чрезмерно дорогим обслуживанием, и многие авто со стандартными моторами обходятся своим владельцам куда дороже. Здесь сказывается и существенная экономия на горючем, которого требуется куда меньше — в зависимости от конкретной модели авто экономия на топливе может доходить до 50%.

Оппозитный мотор и его особенности

Оппозитный мотор и его особенности

Подробности

Категория: Системы авто

Создано: 09. 01.2014 10:25

Автор: Авто Обозреватель

Просмотров: 6670

Оппозитный мотор представляет собой плод эволюции популярного V-образного двигателя, который также в свое время эволюционировал из обычного рядного двигателя внутреннего сгорания.

Оппозитный мотор

Первая разработка подобной силовой установки датируется серединой тридцатых годов прошлого столетия. В то время инженеры немецкого концерна Volkswagen проводили собственные исследования, поочередно модернизируя то рядный, то V-образный моторы. В итоге, результатом одной из подобных модернизаций стала разработка первого в мире оппозитного мотора.

Инженерам попросту удалось расположить цилиндры V-образного силового агрегата под углом 180 градусов друг к другу. Поршни данного мотора двигаются навстречу друг другу, то есть оппозитно. И располагаются они в горизонтальной плоскости. Газораспределительные механизмы данного мотора размещаются в вертикальной плоскости. Еще одна интересная особенность подобного двигателя – два распределительных вала с каждой стороны.
Главной задачей, которую удалось разрешить при помощи оппозитного мотора, является несбалансированность V-образного силового агрегата.

Оппозитный же агрегат является очень сбалансированным, благодаря тому, что поршни являются своеобразными противовесами друг другу. Специалисты утверждаю, что лучшая сбалансированность присуща только шестицилиндровому рядному двигателю.

Но есть у данного типа двигателей и другие «плюсы»:

1. Низкое размещение центра тяжести, что особо важно для спортивных авто. Ведь имеется возможность проходить виражи на значительно большей скорости благодаря снижению кренов.
2. Высокий ресурс. Многие подобные моторы «выхаживают» несколько сотен тысяч километров до капремонта.

Оппозитный мотор, конечно же, имеет и некоторые недостатки:

1. Сложность обслуживания ввиду особого расположения цилиндров. К примеру, даже банальную замену свечей необходимо осуществлять на СТО со специальным оборудованием.
2. Высокая стоимость самого агрегата благодаря особым технологиям, применяемым в его производстве.
   Стоит отметить, что оппозитный мотор получил достаточное распространение и занял свою нишу на рынке. Так, первым массовым авто с таким двигателем стал культовый Volkswagen Beetle, который обрел немалую популярность и в Европе, и за океаном. Кроме того, с 60-х годов, весомый вклад в развитие данного типа моторов сделала японская компания Subaru. Многие ее модели оснащаются именно оппозитными силовыми агрегатами.

Оппозитный мотор

Boxer Motor & Klassische Automobile GmbH — elferspot.com

Добро пожаловать в Boxer Motor!

Boxer Motor & Classic Automobile GmbH уже более 20 лет является одной из крупнейших независимых мастерских по ремонту автомобилей марки Porsche в Германии. То, что началось как страсть к автомобилям в молодом возрасте, было воплощено в жизнь в 1997 году управляющими директорами Детлефом Фёрстером и Кристофом Шлагенхауфом, которые основали Boxer Motor & classic Automobile GmbH. Сегодня здесь работает более 40 сотрудников, каждый из которых является абсолютным специалистом в своей области. С 2013 года здание нашей компании находится прямо на трассе B27 – магистрали между Штутгартом и Боденским озером.

От комплексной реставрации классического автомобиля, до регулярного технического обслуживания автомобилей любого года выпуска, до повышения производительности вашего двигателя, мы предлагаем очень широкий спектр работ. В том числе осуществление специальных записей, отдельных преобразований транспортных средств (например,г. для специальных целей или индивидуально по требованию заказчика), аварийный ремонт и продажа автомобилей с пробегом.

На нашей «стеклянной выставке» Вы, как потенциальный покупатель, можете в удобном для себя темпе ознакомиться с предлагаемыми к продаже автомобилями. Если вы хотите продать свой автомобиль, мы возьмем на себя все операции по продаже за вас, представим автомобиль в «правильном свете» и продадим его соответствующим образом, чтобы мы могли найти покупателя как можно скорее.

«Страсть к бренду Porsche движет нами вперед.

Постоянные вызовы делают нашу профессиональную жизнь увлекательной.

Многочисленные довольные клиенты делают нашу работу ценной.

И, в конечном счете, именно ваш интерес к нашей компании гарантирует, что мы делаем все возможное для вас, наших клиентов, каждый день.

Девиз компании: «Высочайшее качество делает довольных клиентов» это не пустые слова, а настоящая страсть.

Двухцилиндровый оппозитный двигатель BMW просто не заглохнет

Графика: BMW Motorrad / BMW Group

В следующий раз, когда вы увидите на дороге мотоцикл BMW, будь то большой GS с жестким кузовом или голый R Nine T, обратите внимание на его двигатель.Он переживет всех нас.

Если у двухколесных транспортных средств BMW должен быть какой-либо символ, так это двигатель Boxer, в котором цилиндры расположены горизонтально. Я не могу представить себе ничего более подходящего, чтобы взять на себя историю и душу подразделения Motorrad, чем этот:

Фото: BMW Motorrad / BMW Group

Двухцилиндровый оппозитный двигатель уже давно является одним из основных продуктов линейки мотоциклов BMW. Он существует буквально с момента основания компании. Двигатель M2B15 Boxer был бьющимся сердцем BFW Helios и предшественником современных мотоциклов BMW.Однако в Helios Boxer был установлен с расположением цилиндров вперед и назад. Это мешало потоку воздуха к заднему цилиндру, поэтому BMW повернула двигатель на 90 градусов; теперь цилиндры торчали влево и вправо. Это обеспечивало одинаковое охлаждение воздушного потока обоих цилиндров. Остальное уже история — и будущее тоже.

Посмотрите это видео, чтобы поближе познакомиться с современной версией мотора:

Я до сих пор просто поражен тем, что эта штука используется как минимум в половине мотоциклов BMW, выпускаемых в настоящее время.Этот двигатель претерпел множество итераций за почти столетие своего существования, и это огромная мельница.

В своем последнем обновленном дизайне Boxer является ответом BMW на двигатели V-Twin большого объема, такие как Milwaukee Eight от Harley-Davidson и Thunderstroke от Indian Motorcycles.

Boxer, вероятно, лучше всего представлен на R18, представленном ранее в этом году. У него самая последняя версия двигателя, которую BMW по понятным причинам называет Big Boxer:

Фото: BMW Motorrad / BMW Group

На первый взгляд я не был поклонником R18.Это во многом ставка BMW на покупателей на американском рынке, те гонщики, которые, вероятно, смотрят на Harley или индийские круизеры. Он большой и тяжелый. Он поставляется со средними элементами управления для комфорта и предназначен для того, чтобы съедать мили. Я бы предпочел спорт-турер, если бы собирался путешествовать на значительные расстояния, но R18 прекрасно демонстрирует двигатель Boxer. И сегодня, после того, как я увидел эту переработку, мне больше нравится Blechmann R18:

Фото: BMW Motorrad / BMW Group

Этот байк объективно чудовище. Я даже не знал, что что-то может вызвать у меня усталость от решетки без, во-первых, автомобиля, и, во-вторых, без решетки. Но у Blechmann R18 это получается. Велосипед — это зияющая пасть в движении. Смотри на это и трепещи. Вид сзади лучше, но я думаю, что его профиль лучше, потому что фокусом будет мотор. Я мог бы почти все простить Blechmann R18 за его двигатель.

Фото: BMW Motorrad / BMW Group

Увидев это, R18 кажется мне почти незаметным, и я могу оценить усилия, предпринятые BMW, чтобы вспомнить свой 84-летний мотоцикл R5.

Фото: BMW Motorrad / BMW Group

В этом современном облике Boxer вырос как по объему, так и по пропорциям, даже получив собственный медальон, потому что он остается символом и сердцем машины BMW, в которой он колыбель.

Оппозитный двигатель: виды, устройство и принцип работы

За всю историю автомобилестроения было разработано множество разновидностей моторов, которые должны были приводить в движение автомобиль. Сегодня большинству автомобилистов знакомы только два типа двигателей – электрические и двигатели внутреннего сгорания.

Однако среди модификаций, основанных на воспламенении топливно-воздушной смеси, существует множество разновидностей. Одна из таких модификаций называется оппозитным двигателем. Рассмотрим, в чем его особенность, какие бывают виды данной комплектации, а также в чем их плюсы и минусы.

Что такое оппозитный двигатель

Многие считают, что это некая V-образная конструкция, но с большим развалом головок. На самом деле это совсем другой тип ДВС. Благодаря такой конструкции мотор имеет минимальную высоту.

В отзывах часто такие силовые агрегаты называют оппозитными. Это указывает на особенность работы поршневой группы — они как бы запирают грушу с разных сторон (движутся навстречу друг другу).

Первый работающий оппозитный двигатель появился в 1938 году. Он был создан инженерами VW. Это была 4-цилиндровая 2-литровая модификация. Максимум, чего мог достичь агрегат, составлял 150 л. с.

Благодаря особой форме двигатель используется в танках, некоторых спортивных автомобилях, мотоциклах и автобусах.

На самом деле V-образный мотор и оппозит не имеют ничего общего. Они отличаются принципом работы.

Принцип работы оппозитного двигателя и его устройство

В штатном ДВС поршень движется вверх-вниз, достигая ВМТ и НМТ. Для достижения плавного вращения коленчатого вала поршни должны приводиться в действие поочередно с некоторым сдвигом времени срабатывания тактов.

В оппозитном моторе плавность хода достигается за счет того, что пара поршней всегда работает синхронно, либо в противоположных направлениях, либо максимально близко друг к другу.

Среди этих типов двигателей наиболее распространены четырех- и шестицилиндровые, но также есть модификации на 8 и 12 цилиндров (спортивные версии).

Данные двигатели имеют два газораспределительных механизма, но синхронизируются они одним приводным ремнем (или цепью, в зависимости от модели). Оппозиты могут работать как на дизельном топливе, так и на бензине (принцип воспламенения смеси отличается так же, как и в обычных двигателях).

Основные типы оппозитных двигателей

Сегодня такие компании как Porsche, Subaru и BMW часто используют этот тип двигателя в своих автомобилях.Инженерами разработано несколько модификаций:

Каждый из типов появился в результате усовершенствований предыдущих версий.

Boxer

Особенностью данной модификации является центральное расположение кривошипно-шатунного механизма. Это позволяет равномерно распределить массу двигателя, что минимизирует вибрации в результате работы агрегата.

Для увеличения отдачи такой мотор производитель оснащает его турбокомпрессором. Этот элемент увеличивает мощность двигателей внутреннего сгорания на 30% по сравнению с атмосферными аналогами.

Самые экономичные модели имеют шесть цилиндров, но есть и спортивные версии на 12 цилиндров. 6-цилиндровая модификация является самой распространенной среди подобных оппозитных двигателей.

РОССИЯ

Данный тип ДВС относится к категории двухтактных двигателей. Особенностью этой модификации является несколько иная работа поршневой группы. Два поршня расположены в одном цилиндре.

Пока один выполняет такт впуска, другой отводит выхлопные газы и вентилирует камеру цилиндра.В таких двигателях отсутствует головка блока цилиндров, а также система газораспределения.

Благодаря такой конструкции моторы этой модификации почти вдвое легче аналогичных ДВС. В них поршни имеют малый ход, что снижает потери мощности на трение, а также увеличивает выносливость силового агрегата.

Поскольку силовая установка имеет почти на 50% меньше деталей, она значительно легче четырехтактной модификации. Благодаря этому автомобиль немного легче, что сказывается на динамических характеристиках.

5ТДФ

Такие двигатели устанавливаются на спецтехнику. Основная сфера применения – военная промышленность. Их устанавливают в баки.

Эти ДВС имеют два коленчатых вала, расположенных на противоположных сторонах конструкции. Два поршня размещены в одном цилиндре. Они имеют одну общую рабочую камеру, в которой происходит воспламенение топливовоздушной смеси.

Воздух попадает в цилиндр из-за турбонаддува, как и в случае с OROS. Такие моторы тихоходные, но очень мощные. При 2000 об/мин агрегат выдает целых 700 л.с. Одним из недостатков таких модификаций является довольно большой объем (в некоторых моделях он достигает 13 литров).

Оппозитный двигатель Plus

Последние разработки оппозитных двигателей повысили их долговечность и надежность. Плоская конструкция силовых агрегатов имеет множество положительных моментов:

• Центр тяжести ниже, чем у классических двигателей, что повышает устойчивость автомобиля на виражах;
• Правильная эксплуатация и своевременное техническое обслуживание увеличивает интервал между капитальными ремонтами до 1 млн км. пробег (по сравнению с обычными двигателями). Но владельцы разные, поэтому ресурс может быть и больше;
• Поскольку возвратно-поступательные движения, происходящие с одной стороны ДВС, компенсируют нагрузку идентичным процессом с противоположной, шум и вибрация в них сведены к минимуму;
• Оппозитные двигатели всегда отличались высокой надежностью;
• Плоская конструкция при прямом ударе при аварии уходит под салон автомобиля, что снижает риск получения серьезных травм.

Минусы оппозитного двигателя

Это довольно редкая разработка — все автомобили среднего класса оснащаются обычными двигателями с вертикальной компоновкой. Из-за конструктивных особенностей они дороже в обслуживании.

Помимо дороговизны обслуживания оппозиция имеет еще ряд недостатков, но большинство из этих факторов относительные:

• Из-за конструктивной особенности плоский мотор может потреблять больше масла. Впрочем, смотря с чем сравнивать. Есть рядные двигатели настолько «прожорливые», что лучше рассмотреть компактный, но более дорогой вариант;
• Трудности в обслуживании вызваны малым количеством специалистов, разбирающихся в таких двигателях.Некоторые утверждают, что оппозитные моторы очень неудобны в обслуживании. В некоторых случаях это действительно так – мотор нужно снимать для замены свечей и т.д. Но это зависит от модели;
• Так как такие моторы менее распространены, запчасти к ним можно приобрести под заказ, и их стоимость будет выше стандартных аналогов;
• Мало специалистов и СТО, готовых взяться за ремонт данного агрегата.

Сложности в ремонте и обслуживании оппозитного двигателя

Как уже было сказано, одним из минусов оппозитных двигателей является сложность в ремонте и обслуживании.Однако это касается не всех оппозиционеров. Больше сложностей с шестицилиндровыми модификациями. Что касается 2-х и 4-х цилиндровых аналогов, то сложности касаются только конструктивных особенностей (свечи часто расположены в труднодоступных местах, для их замены часто приходится снимать весь мотор).

Если владелец оппозитного двигателя новичок, то в любом случае следует обратиться в сервисный центр за обслуживанием. При неправильных манипуляциях можно легко нарушить настройки газораспределительного механизма.

Еще одной особенностью обслуживания таких двигателей является обязательная процедура проклейки цилиндров, поршней и клапанов. При отсутствии нагара на этих элементах возможно увеличение ресурса ДВС. Лучше всего эту операцию производить осенью, чтобы зимой мотор работал легче.

Что касается серьезного ремонта, то самым большим недостатком является крайне высокая стоимость «капитального». Он настолько высок, что проще купить новый (или б/у, но с достаточным запасом рабочего ресурса) мотор, чем ремонтировать вышедший из строя.

Учитывая вышеперечисленные особенности оппозитного двигателя, те, кто стоял перед выбором: покупать машину с таким мотором или нет, теперь имеют больше информации, чтобы определить, на что приходится идти на компромисс. А в случае с оппозицией единственным компромиссом является финансовый вопрос.

Вопросы и ответы:

Чем хорош оппозитный двигатель? Такой агрегат имеет низкий центр тяжести (добавляет устойчивости машине), меньше вибраций (поршни уравновешивают друг друга), а также имеет огромный рабочий ресурс (миллион человек).

Кто использует оппозитные двигатели? В современных моделях оппозитник устанавливают Subaru и Porsche. В старых автомобилях такой двигатель можно было найти в Citroen, Alfa Romeo, Chevrolet, Lancia и т.д.

ПОХОЖИЕ СТАТЬИ

наверное слышал про оппозитный двигатель.

Вам это интересно? Хотите знать, почему это называется боксер и как это работает? Следуйте за мной, и я покажу вам, что вам нужно знать об этом.

Двигатели оппозитного двигателя могут показаться чужеродными для некоторых, так как название не является частым, в отличие от других распространенных частей автомобиля.

Представьте себе боксерский поединок: два сильных спортсмена наносят удары руками, полностью вытянув руки параллельно земле, отчаянно пытаясь втиснуть заряженные кулаки между промежутками соперника в манере удар-ответ. Отсюда и название оппозитного двигателя.

Что такое оппозитный двигатель?
Оппозитный двигатель представляет собой оппозитный двигатель, относящийся к типу двигателей внутреннего сгорания.Поршни двигателя расположены горизонтально и симметрично по обе стороны от центрального вращающегося коленчатого вала. При работе они движутся непрерывно и в противоположных направлениях, передают усилие на коленчатый вал, помогая коленчатому валу двигаться. Он называется «боксер», потому что то, как двигаются поршни, похоже на то, как боксер наносит удары.

Двигатель Boxer был изобретен Карлом Бенцем — основателем группы Dalmer и всемирно известной автомобильной компании Mercedes-Benz — в 1896 году. В 1899 году был официально запущен двигатель Boxer под названием «contra/kontra engine». .В настоящее время оппозитный двигатель значительно усовершенствован, применяется в авиационной, локомотивной и автомобильной промышленности. В настоящее время два производителя автомобилей используют оппозитные двигатели в своих автомобилях: Porsche в Германии и Subaru в Японии. В частности, Subaru использует оппозитные двигатели в своих автомобилях с 1966 года по настоящее время.

Высокая производительность
Благодаря плоской конструкции и горизонтальному механизму, оппозитный двигатель легче расположить на одной линии с карданным валом и коробкой передач. Сила, создаваемая движением поршня, передается на коленчатый вал, коробку передач и колеса более прямым образом, что требует меньшего количества компонентов трансмиссии, чем I- или V-образная конструкция. Следовательно, двигатель будет иметь более высокий КПД, поскольку на приводные шестерни тратится меньше энергии.

Стабильность
Симметричная горизонтальная конструкция оппозитного двигателя и противоположное копланарное движение поршней создают противоположные силы, поэтому сам двигатель лучше других конструкций подавляет вибрацию. В результате мы имеем блок двигателя, который работает более плавно и менее шумно. Мало того, поскольку сила колебаний меньше, детали двигателя меньше изнашиваются, что приводит к увеличению срока службы двигателя.

Низкий центр тяжести
Оппозитный двигатель имеет плоскую конструкцию и горизонтальные цилиндры, поэтому его центр тяжести будет ниже, а это значит, что центр тяжести всего автомобиля также будет понижен, поскольку двигатель является одним из самые тяжелые узлы автомобиля. Чем ниже центр тяжести, тем устойчивее будет автомобиль при движении на высоких скоростях. Поскольку поршни равномерно расположены по обеим сторонам коленчатого вала, вес двигателя также равномерно распределен, поэтому автомобиль очень устойчив при поворотах.

Сейф
Когда происходит столкновение, иногда сила столкновения настолько сильна, что двигатель отбрасывается туда, где находится водитель, что приводит к травмам водителя и пассажиров. Оппозитный двигатель низкий и плоский и расположен ниже переднего отсека. Поэтому, если произойдет столкновение, двигатель не причинит серьезных травм людям.

Недостатки оппозитного двигателя
Вам должно быть любопытно, почему оппозитный двигатель так хорош, но не так популярен, как другие двигатели I, V.Это также связано с некоторыми недостатками оппозитных двигателей.

Размер
Из-за горизонтального расположения цилиндров оппозитный двигатель имеет большую ширину и низкую высоту. При такой конструкции требуется другое и более сложное шасси, чтобы можно было аккуратно расположить двигатель. Модернизация шасси не так проста, как кажется, не только для установки двигателя, но и для обеспечения эффективности автомобиля при вождении и при этом красивого внешнего вида.

Высокая стоимость
Подобно V-образному двигателю, двигателю Boxer требуется две головки блока цилиндров, что означает, что в машине требуется больше компонентов.Оппозитный двигатель имеет сложную общую конструкцию с множеством деталей, поэтому детали машины должны быть компактными, чтобы максимально увеличить ширину двигателя. Вот почему в большинстве дешевых автомобилей используются двигатели I с рядными цилиндрами. Затраты на исследования и производство оппозитных двигателей были выше, чем у других двигателей.

Кроме того, из-за сложности и расположения двигателя, вам необходимо найти механиков, которые специализируются на оппозитных двигателях для ремонта и обслуживания при необходимости, не все механики могут это сделать.Двигатель расположен глубоко в моторном отсеке, поэтому, если вы хотите его починить, вам придется сначала снять много деталей, которые мешают. Это также приводит к более высоким затратам на техническое обслуживание. Автомобили с оппозитными двигателями требуют больше обслуживания, чем другие.

Сложность увеличения мощности
Для оппозитных двигателей единственным способом увеличения мощности является увеличение диаметра отверстий цилиндров. Если вы не можете увеличить ход цилиндра, потому что ширина будет больше, создайте трудности в процессе проектирования моторного отсека. Когда двигатель «квадратный», то есть диаметр цилиндра больше, чем ход поршня в цилиндре, эффективность сгорания снижается.

Некоторые другие часто упоминаемые проблемы: негерметичные прокладки головки блока цилиндров (поскольку цилиндр расположен горизонтально, поэтому жидкость в цилиндре легко вытекает), износ цилиндра с одной стороны, поскольку поршни перемещаются горизонтально под действием силы тяжести, …

Заключение

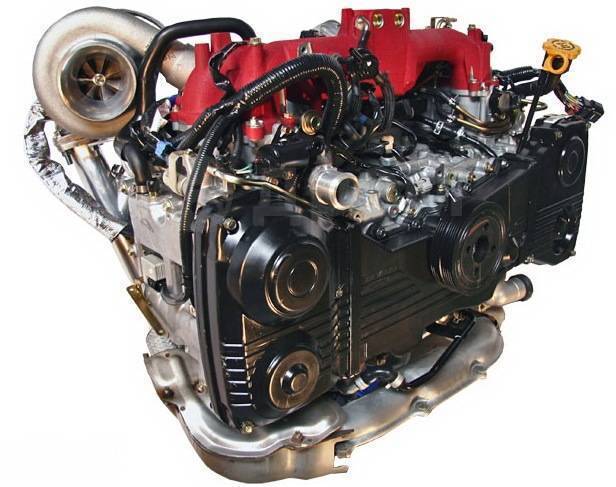

Недостатков у оппозитного двигателя не так много, но все же это мешает ему появляться в автомобилях высокого класса.Это не очень привлекательно, когда высока и цена автомобиля, и стоимость обслуживания. Тем не менее, многие известные модели автомобилей используют этот оппозитный двигатель, на который вы можете ссылаться, например, Ferrari Testarossa, Porsche 911, Subaru Impreza STI и т. д. Вы должны учитывать, какой тип двигателя подходит для ваших нужд и ваших собственных условий при покупке автомобиля. .

Легендарные оппозитные двигатели Porsche: абсолютный успех

Путь к многоцилиндровым двигателям начался в 1960 году, когда конструкторы двигателей Ханс Мецгер и Ханс Хорих разработали для Porsche восьмицилиндровый оппозитный двигатель объемом 1500 куб. Двигатель участвовал в соревнованиях в 1961 году и помог Porsche занять третье место в чемпионате конструкторов того года, но он не смог сокрушить мощь Lotus и Ferrari. Однако восьмицилиндровый двигатель стал идеальной основой для двигателя спортивного автомобиля, и в 1962 году в бой вступили 718 W-RS Spyder и 718 GTR с жесткой крышей. По прошествии десятилетия усилия Porsche нарастали, кульминацией чего стал чудовищный 4,5-литровый 12-цилиндровый оппозитный двигатель 917.

Porsche сыграл вслепую с 917. Изменение правил гонок спортивных автомобилей в 1968 году ограничило мощность двигателя прототипов автомобилей. в 3.0 литров. Между тем, серийным автомобилям было разрешено 5,0-литровый двигатель, логика заключалась в том, что никто не сойдет с ума, чтобы построить 50 автомобилей, необходимых для квалификации прототипа в качестве серийной машины. Однако в конце 1968 года эта цифра была сокращена до 25, и Фердинанд Пих, племянник Ферри и ответственный за гоночную программу компании, решил, что Porsche построит 4,5-литровый прототип и выпустит их достаточно, чтобы достичь статуса серийного автомобиля.

Мезгер создал двигатель, полный инновационных инженерных решений.Внутри картера из магниевого сплава был зажат кривошип с восемью коренными подшипниками, с центральной подачей масла и каждой парой шатунов, использующих общую шейку, что позволяло сохранять относительно небольшую длину. Несмотря на это, вибрации из-за естественных гармоник кривошипа все еще вызывали беспокойство. Решение Мезгера? Возьмите привод от центра кривошипа, где практически не было вибраций.

Вал диаметром 22 мм (позже замененный на 24 мм титанового производства) проходил по нижней части двигателя к сцеплению, приводившемуся в движение через шестерню в центре кривошипа, а привод кулачка и распределителя использовал вал, проходящий сверху двигателя, который также приводил в действие охлаждающий вентилятор, установленный на картере.В статье, которую он написал о разработке двигателя в начале 70-х годов, Мезгер отметил, что «нет сомнений в том, что более сложный центральный привод 917-го стоил того. При разработке различных [вспомогательных] приводов практически не возникало проблем, и это в основном связано с концепцией конструкции центрального привода».

404 – Страница не найдена

1. Вся информация, предлагаемая в Porsche Newsroom, включая, помимо прочего, тексты, изображения, аудио- и видеодокументы, защищена авторскими правами или другими законами о защите интеллектуальной собственности.Они предназначены исключительно для использования журналистами в качестве источника для своих собственных сообщений в СМИ и не предназначены для коммерческого использования, в частности, в рекламных целях. Не допускается передача текстов, изображений, аудио- или видеоданных неуполномоченным третьим лицам.

2. Все логотипы и товарные знаки, упомянутые в разделе новостей Porsche, являются товарными знаками Dr. Ing. ч.к. F. Porsche AG (далее: Porsche AG), если не указано иное.

3. Все материалы Porsche Newsroom тщательно изучаются и компилируются. Тем не менее, информация может содержать ошибки или неточности. Porsche AG не несет никакой ответственности за результаты, которые могут быть достигнуты благодаря использованию информации, в частности, в отношении точности, актуальности и полноты.

4. Поскольку отдел новостей Porsche предоставляет информацию об автомобилях, данные относятся к рынку Германии. Заявления о стандартном оснащении, законодательных, юридических и налоговых нормах и последствиях действительны только для федеральной общественности Германии.

5. При использовании службы новостей Porsche нельзя исключать технические неисправности, такие как задержки в передаче новостей. Porsche AG не несет никакой ответственности за возникший ущерб.

6. Поскольку Porsche Newsroom предоставляет ссылки на интернет-сайты третьих лиц, Porsche AG не несет никакой ответственности за содержание связанных сайтов. При использовании ссылок пользователь покидает информационные продукты Porsche AG.

7. Соглашаясь с этими правами на использование, пользователь обязуется воздерживаться от любого ненадлежащего использования Porsche Newsroom.
