Оппозитный мотор представляет собой плод эволюции популярного V-образного двигателя, который также в свое время эволюционировал из обычного рядного двигателя внутреннего сгорания.

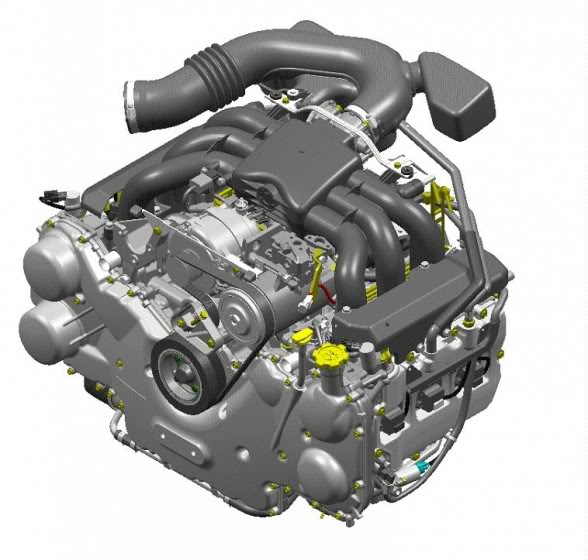

Оппозитный мотор

Первая разработка подобной силовой установки датируется серединой тридцатых годов прошлого столетия. В то время инженеры немецкого концерна Volkswagen проводили собственные исследования, поочередно модернизируя то рядный, то V-образный моторы. В итоге, результатом одной из подобных модернизаций стала разработка первого в мире оппозитного мотора.

Инженерам попросту удалось расположить цилиндры V-образного силового агрегата под углом 180 градусов друг к другу. Поршни данного мотора двигаются навстречу друг другу, то есть оппозитно. И располагаются они в горизонтальной плоскости. Газораспределительные механизмы данного мотора размещаются в вертикальной плоскости. Еще одна интересная особенность подобного двигателя – два распределительных вала с каждой стороны.
Главной задачей, которую удалось разрешить при помощи оппозитного мотора, является несбалансированность V-образного силового агрегата.

Оппозитный же агрегат является очень сбалансированным, благодаря тому, что поршни являются своеобразными противовесами друг другу. Специалисты утверждаю, что лучшая сбалансированность присуща только шестицилиндровому рядному двигателю.

Но есть у данного типа двигателей и другие «плюсы»:

1. Низкое размещение центра тяжести, что особо важно для спортивных авто. Ведь имеется возможность проходить виражи на значительно большей скорости благодаря снижению кренов.
2. Высокий ресурс. Многие подобные моторы «выхаживают» несколько сотен тысяч километров до капремонта.

Оппозитный мотор, конечно же, имеет и некоторые недостатки:

1. Сложность обслуживания ввиду особого расположения цилиндров. К примеру, даже банальную замену свечей необходимо осуществлять на СТО со специальным оборудованием.
2. Высокая стоимость самого агрегата благодаря особым технологиям, применяемым в его производстве.
   Стоит отметить, что оппозитный мотор получил достаточное распространение и занял свою нишу на рынке. Так, первым массовым авто с таким двигателем стал культовый Volkswagen Beetle, который обрел немалую популярность и в Европе, и за океаном. Кроме того, с 60-х годов, весомый вклад в развитие данного типа моторов сделала японская компания Subaru. Многие ее модели оснащаются именно оппозитными силовыми агрегатами.

Оппозитный мотор

Оппозитный двигатель: достоинства и недостатки

Оппозитный двигатель — это видоизменённый агрегат с отличной от обычного рядного мотора структурой. Его поршни находятся под развёрнутым углом, поэтому пары движутся навстречу и обратно. Соседняя же пара, расположенная по оси плоскости мотора, движется идентично, но с небольшим временным интервалом, обеспечивая такт работы двигателя. Движения поршней внутри мотора отдалённо напоминает боксёрский поединок, поэтому такой тип двигателя внутреннего сгорания называют боксёром.

Принцип действия

Исходя из конструкции агрегата, каждый поршень устанавливается на предназначенную для него шейку коленвала. Количество цилиндров обязательно чётное, оно составляет от 2 и до 12. Самыми распространёнными двигателями для автомобилей являют моторы с четырьмя и шестью цилиндрами.

В целом принцип работы этого типа агрегата похож на обычный рядный мотор. Отличие заключается в том, что поршни в нём ходят горизонтально, а не вверх-вниз, что обусловлено горизонтальным расположением цилиндров. Эти типы моторов характеризует наличие двух головок блока цилиндров, расположенных горизонтально, по обеим сторонам.

Применяемость мотора

По дорогам ездит довольно много моделей автомобилей, имеющих под капотом оппозитный двигатель. Но ведущих фирм, которые занимаются внедрением и разработками этих агрегатов, всего две, а именно Субару и Порше. Хотя ранее эти агрегаты устанавливались на такие марки машин, как Хонда, Феррари, Шевроле, Альфа Ромео и ещё множество других.

Один из классических автомобилей с оппозитным двигателем – Alfa Romeo 33

Модели от производителя Porsche, такие как Cayman и 911, оснащены шестицилиндровыми двигателями, а варианты более спортивного класса укомплектованы восьми- и даже двенадцатицилиндровыми форсированными движками.

Большинство опытных автовладельцев говорят, что двух- и четырёхцилиндровые оппозитные моторы практически ничем не отличаются от своих рядных собратьев, но чем больше количество цилиндров, тем явственнее различие.

Немного истории

Первым серийным дизельным оппозитным двигателем был мотор, выпущенный концерном Subaru в 2008 году. Это была четырёхцилиндровая установка объёмом 2 литра и мощностью 150 лошадей. Этот мотор получил систему контроля подачи топлива Common Rail.

В советские времена на танках стоял один из видов современного оппозитного двигателя, имеющий сходный принцип работы, но совершенно ему противоположный конструктивно. Он содержал по 2 поршня на один цилиндр, которые работали, двигаясь навстречу друг к другу. В момент, когда расстояние между поршнями было минимальным, в получавшуюся между ними камеру сгорания попадало топливо. То есть если у современного двигателя один коленвал и 2 головки блока, с ходом поршней друг от друга, то у советского 5ТДФ было 2 коленвала и 1 головка с поршнями, движущимися навстречу. Также особенностью является двухтактный режим работы этого агрегата и его универсальность в плане применяемого топлива. Изначально это был дизельный тип двигателя, но он успешно мог работать на бензине, керосине, авиационном топливе, даже на мазуте.

На последнем, правда, не очень долго. Такая универсальность была обусловлена наличием довольно высокой степени сжатия в цилиндрах.

После того как выпуск танков Т-64 был прекращён, от двигателя отказались в пользу V-образных конфигураций, сочтя оппозитный мотор ресурсоёмким и недостаточно удобным для дальнейшего использования.

Сама же идея разработки оппозитного двигателя — это заслуга далеко не Субару, как думают многие. Такие агрегаты ставились на автобусы Икарус, на довольно большое количество мотоциклов (начиная с отечественных Днепров и Уралов, заканчивая BMW R1200GS, а также ему подобных). Естественно, как любые разработки, оппозитный двигатель имеет свои плюсы и минусы.

BMW R1200GS

Плюсы оппозитного мотора

К основным плюсам можно отнести следующие качества:

• За счёт конструкции смещается вниз центр тяжести. Это значительно улучшает управляемость автомобиля, особенно на высоких скоростях. Хотя нет у нас таких дорог, где это можно было бы без риска проверить.
• Нет вибрации при работе. Это относится только к моторам, количество цилиндров которых от 6 и больше. У двигателей с двумя или четырьмя цилиндрами вторичные вибрации не намного ниже, чем у обычных рядных.
• Достаточно большой ресурс. Принято считать, что оппозитные двигатели обладают ресурсом свыше миллиона километров.

Минусы мотора

Естественно, у агрегатов подобной конструкции есть довольно серьёзные недостатки, от которых ещё не избавились разработчики.

• Стоимость обслуживания существенно выше, чем у обычных двигателей. Помимо этого, оппозитный проблематично, а порой практически невозможно ремонтировать самому. Он обладает довольно сложной конструкцией, поэтому лучше, чтобы его ремонтом занимались профессионалы. А это будет стоить немалых денег.
• Из-за первого недостатка плавно выливается второй. В маленьких городах можно просто не найти достаточно квалифицированного мастера, который гарантированно произведёт обслуживание с надлежащим качеством.
• Сложность конструкции, а также большее количество элементов в несколько раз увеличивает стоимость его запасных частей, а также их количество.
• Высокий расход масла для оппозитного двигателя считается нормой. Причём он такой высокий, что при подобном расходе обычному агрегату обязательно следует проводить капитальный ремонт. Из этого вытекает ситуация, когда по незнанию автолюбитель просто не контролировал уровень масла в двигателе, что привело к масляному голоданию. Учитывая горизонтальное расположение поршневой, это довольно быстро может привести к необратимым последствиям.

Владельцы авто с оппозитными моторами должны следить за уровнем масла

Ознакомившись с тем, как работает оппозитный двигатель, можно сделать вывод, что практически все недостатки такого типа двигателей можно отнести к финансовой части, однако для многих автовладельцев это довольно серьёзный фактор, учитываемый при покупке автомобиля.

Представители компании Субару считают, что возвращение к стандартным типам двигателей было бы для них огромным шагом назад, поэтому они не собираются менять оппозитные моторы на другие модели.

По их словам, на уровень продаж не влияет ни цена обслуживания, ни цена непосредственно самих автомобилей.

Оппозитные двигатели были разработаны, для того чтобы сэкономить место под капотом. В результате агрегат получился ниже, короче, но значительно шире. То есть из вертикальной плоскости его перевели в горизонтальную. То есть, по сути, ничего не изменилось, кроме возросшей цены, а также сложности обслуживания. А что касается форсированных моделей с одной или несколькими турбинами, то срок их службы составляет от сотни тысяч километров до нескольких сотен, а никак не миллиона. То же самое касается и расхода топлива — он приблизительно на треть выше, чем у аналогичного по мощности стандартного мотора.

Учитывая все преимущества и недостатки настоящего типа двигателей, сложно их назвать каким-либо техническим прорывом в плане автомобилестроения, однако у этих моторов также есть свои фанаты. Вы с нами согласны?

Устройство двигателя Porsche | Ремонт и обслуживание Порше

Компоненты двигателя
Устройство
Четырехкратный принцип
Технические характеристики двигателя
Наполнение цилиндров
Бензиновый и дизельный двигатели
Охлаждение
Смазка

Компоненты двигателя

Двигатель внутреннего сгорания — это двигатель, преобразующий химическую энергию в механическую энергию движения.

Для создания кинетической энергии за счет сжигания топлива требуется комплексное взаимодействие многих механических компонентов.

Рядный двигатель

Цилиндры в рядном двигателе расположены друг за другом, то есть в ряд. Это наиболее часто используемая в автомобилях конфигурация двигателя.

Преимущества:

1. простая конструкция
2. экономичное производство
3. высокая плавность хода

Недостатки:

1. занимает больше места
2. высоко расположенный центр тяжести

Оппозитный двигатель

Цилиндры в оппозитном двигателе расположены друг на против друга и слегка смещены относительно друг друга.

Преимущества:

1. особо плоская и короткая конструкция
2. сниженный центр тяжести
3. высокая плавность хода

Недостатки:

1. сложная конструкция с большим числом компонентов

V-образный двигатель

Цилиндры в V-образном двигателе сгруппированы в два ряда, расположенных под углом 60°-90° друг к другу. Однако угол может составлять также 180°. Различие между V-образным двигателем с расположением цилиндров под углом 180° и оппозитным двигателем заключается в том, что в оппозитном двигателе каждый шатун расположен на отдельной шанунной шейке коленчатого вала. В V-образном двигателе с расположением цилиндров по углом 180° одну шатунную шейку делят два шатуна соответственно.

Преимущества:

1. меньшая конструктивная длина
2. высокая плавность хода
3. сниженный центр тяжести

Двигатель VR

Цилиндры в двигателе VR расположены в блоке цилиндров с небольшим углом развала |приблизительно 15°|. Это позволяет уменьшить расстояние между шатунными шейками коленчатого вала по сравнению с рядным двигателем, не прибегая к использованию двух блоков и головок цилиндров.

Преимущества:

1. комбинация узкой формы рядного двигателя с короткой конструкцией V-образного двигателя

Недостатки:

1. неравномерная длина тактов впуска и выпуска

W-образный двигатель

В классическом W-образном двигателе три ряда расположены в форме буквы «W». Углы между цилиндрами составляют менее 90°.

Особой формой W-образного двигателя является V-образный двигатель VR: при этом типе двигателя четыре ряда цилиндров расположены в два ряда. Расположение цилиндров в ряду совпадает с расположением цилиндров в двигателе VR, а оба ряда цилиндров расположены друг к другу как в V-образном двигателе.

Преимущества:

1. меньшая конструктивная длина



Устройство

Нажмите оранжевую точку для подробной информации

Четырехкратный принцип

Четырехкратным двигателям на один рабочий цикл требуется два оборота коленчатого вала.

К четырем тактам рабочего цикла бензинового двигателя относятся:

• Впуск топливовоздушной смеси (DFI: впуск воздуха)
• Сжатие топливовоздушной смеси (DFI: сжатие воздуха, впрыск топлива лишь незадолго до зажигания)
• Рабочий ход, то есть воспламенение и сгорание топливовоздушной смеси, а также последующее расширение горячих газов
• Впуск сгоревших газов









Технические характеристики двигателя

К наиболее часто упоминаемым параметрам, связанным с двигателем, относятся мощность и крутящий момент двигателя. Решающее влияние на них оказывает рабочий объем, степень сжатия и среднее значение компрессии.

Мощность

Мощность (Р) — это физическая работа, совершаемая за определенный промежуток времени. Формула для расчета мощности выглядит следующим образом:
Р = (F · s) : t (сила · путь : время) или P = F · (сила · скорость).

Применительно к двигателям внутреннего сгорания формула выглядит следующим образом:
P = (M · n) : 9550 (крутящий момент · частота вращения : постоянная).
Следовательно, высокая мощность требует высокой частоты вращения для крутящего момента.

Чем выше вырабатываемая мощность, тем быстрее автомобиль сможет разогнаться с места до 10 км/ч. Кроме того, более высокая мощность обеспечивает более высокую конечную скорость.

Частота вращения, при которой двигатель развивает максимальную мощность, называется номинальной частотой вращения.

Единицей измерения мощности является киловатт [кВт]; в формулах обозначается символом «Р» — «power»(англ. : «мощность»).

Крутящий момент

Крутящий момент (М) является произведением действующей на поршень силы (F) и длины плеча рычага (r). Плечо рычага соответствует ходу коленчатого
вала. Формула выглядит следующим образом:
М = F · r.

Высокий крутящий момент обеспечивает уверенный разгон с выходом из нижнего диапазона частоты вращения. Поэтом он особенно проявляется при быстром
трогания с места, а также резком рывке. Характеристика разгона автомобиля на фиксированной передаче называется эластичностью.

В атмосферных двигателях крутящий момент достигает своего максимального значения в диапазоне средних частот вращения, а в двигателях с наддувом — в диапазоне от низких до средних частот вращения. В идеале это значение остается на высоком уровне в относительно широком диапазоне частот вращения (плоская кривая крутящего момента).

Единицей измерения крутящего момента является ньютон-метр [Нм]; в формулах обозначается символом «М» — «moment of force» (англ. : «момент силы»).

Хорошим примером влияния высокого крутящего момента или высокой мощности являются автомобили Panamera с бензиновым двигателем V6 и
Panamera с дизельным двигателем V6.

Мощность автомобиля Panamera с бензиновым двигателем составляет 220 кВт (300 л.с.), крутящий момент — 400 Нм;
Дизельный вариант развивает мощность до 184 кВт (250 л.с.) и создает крутящий момент максимум 550 Нм.

Благодаря высокому крутящему моменту дизельный автомобиль Panamera завершает разгон с места до 100 км/ч практически за то же время, что и значительно мощный бензиновый вариант (от 6,3 секунды с PDK до 6,8 секунды с Tiptronic S). Зато максимальная скорость автомобиля с высокооборотистым бензиновым двигателем немного выше (259 км/ч; дизельный вариант: 242 км/ч).

Наполнение цилиндров

Фазы газораспределения

Дальнейшее увеличение мощности и крутящего момента двигателя возможно за счет улучшения наполнения цилиндров. Относительно простым методов оптимизации наполнения является воздействия на фазы газораспределения формой кулачком.

Серийный распределительный вал с «заостренными» кулачками является компромиссом мощности и плавности хода. Мощность может быть существенно увеличена за счет боле крутого угла формы кулачков. Ведь «закругленные» и «заостренные» кулачки влияют на увеличение продолжительности нахождения
клапанов в открытом состоянии. Это позволяет топливовоздушной смеси (у двигателей DFI и дизельных двигателей) дольше поступать в камеру сгорания цилиндра.

В повседневном использовании преобладают недостатки «крутого» распределительного вала по отношению к «заостренному»:

• требуется увеличенная частота вращения холостого хода.
• Максимальный крутящий момент двигателя достигается только при высоких частотах вращения.
• Двигатель работает не ровно и расходует больше топлива.

По этой причине распределительные валы с крутыми профилями используются преимущественно в автомобилях для автоспорта.

Для положительного воздействия на фазы газораспределения без отрицательного побочного влияния распределительного вала с крутыми профилями
управление впускными клапанами в автомобилях Porsche выполняет регулируемый механизм клапанного газораспределения VarioCam или VarioCam Plus

VarioCam Plus — это система регулирования впускных распределительных валов и переключения высоты подъема впускных клапанов. Наряду с отличной плавностью работы, низким расходом топлива и незначительным выбросом вредных веществ она также обеспечивает высокие показатели мощности и крутящего момента.

При низкой или частичной нагрузке (например при движении по городу) двигатель работает экономично с коротким моментом открытия и малым ходом клапанов. Чтобы достигнуть более высокого коэффициента наполнения цилиндров при запросе высокого момента, система переключается на долгое время открытия и/или большой ход клапанов.

• Изменение фаз газораспределения осуществляется плавно с помощью установленного с торцевой стороны распределительного вала регулятора фаз
  газораспределения. Он работает по принципу пластин и управляется электрогидравлическим регулировочным клапаном.
• Система регулирования хода клапанов состоит из тарельчатых толкателей, управляемых переключающим электрогидравлическим клапаном. Они состоят из
  двух расположенных один в другом толкателей, которые фиксируются штифтом. При этом на впускные клапаны воздействует либо большой кулачок через наружный толкатель, либо малый кулачок — через внутренний толкатель.

Наддув

Боле эффективным видом оптимизации наполнения является сжатие впускаемого воздуха с помощью турбонагнетателя.

Компрессия воздуха ведет к тому, что в одинаковом объеме воздуха содержится больше молекул кислорода, чем в атмосферном двигателе, и за одинаковое время может сгореть больший объем топлива. Следствие — среднее давление и крутящий момент двигателя значительно повышаются, и, следовательно, увеличивается мощность.

Турбонагнетатель — это раковинообразный компонент, интегрированный в выпускной тракт двигателя и состоящий из двух корпусных деталей.

В оппозитном двигателе V6 модели 91 Turbo турбонагнетатель представляет собой самостоятельный компонент. а в турбонагнетателях V8 автомобилей Cayenne и Panamera используются цельные модули, состоящие из выпускного коплектора и турбонагнетателя.

Турбонагнетатели работают практически без потерь, так как им не требуется приводная мощность коленчатого вала.

Нагнетатель Рутса

В автомобилях Porsche с гибридным приводом используются двигатели с наддувом, называемыми также винтовыми компрессорами.

Нагнетатели Рутса устанавливаются между V-образно расположенными рядами цилиндров. В их корпусе располагаются два ротора, вращающиеся без соприкосновения друг с другом.

Привод роторов осуществляется двигателем с помощью клинового ремня. Поэтому механический нагнетатель работает во всем диапазоне частот вращения.
Таким образом уже при небольшом превышении частоты вращения холостого хода доступно высокое давление наддува и тем самым высокий крутящий момент.

Охлаждение наддувочного воздуха

Охлаждение наддувочного воздуха служит для того, чтобы охлаждать наддувочный воздух, сжатый в турбонагнетателе, перед его поступлением в камеры сгорания. Причина заключается в следующем:

при сжатии воздух нагревается. При этом содержащиеся в нем молекулы расширяются. Поэтому при одинаковом объеме воздуха в теплом воздухе
содержится меньше молекул кислорода, чем в холодном. Таким образом, эффект, достигнутый турбонагнетателем, а именно улучшенная подача воздуха
двигателю, снова снижается. Поэтому наддувочный воздух сначала проходит через интеркулер, и лишь после этого подается к камерам сгорания.

Интеркулер — это специальный теплообменник, в котором воздух проходит через многочисленные ребра охлаждения. При этом воздух отдает накопленное тепло ребрам охлаждения и за счет этого остывает.

Бензиновый и дизельный двигатели

Принцип работы

В бензиновом двигателе во время такта впуска топливовоздушная смесь или воздух (в DFI) подается в камеру сгорания цилиндра с помощью двигающихся вниз поршней и сжимается в 7-12 раз первоначального объема цилиндра во время такта сжатия. При этом газ нагревается до 500°С. В двигателях DFI топливо впрыскивается лишь непосредственно перед моментом зажигания.

Во время рабочего хода происходит воспламенение топливовоздушной смеси от искры, созданной свечей зажигания. Последующее расширение газов, разогретых до 2 500°С, снова возвращает поршень в нижнюю мертвую точку (НМТ).

1. Такт впуска:
   • При впуске создается вакуум, так как смесь или воздух должны попасть в систему впуска, преодолевая аэродинамические сопротивления.
2. Такт сжатия:
   • Смесь сжимается, а давление возрастает. Незадолго до окончания такта сжатия происходит воспламенение (бензиновый двигатель) или впрыск
     (дизельный двигатель).
3. Рабочий ход:
   • Сжатие сильно повышает давление и воздействует на опускающиеся поршни. За счет этого увеличивается камера сгорания, а давление снова понижается.

Охлаждение

Менее половины энергии, накопленной в топливе, при сгорании в двигателе преобразуется в механическую энергии. в двигателе. Преобладающая ее доля
утрачивается в виде тепла.

Почти треть теплоты сгорания поглощается компонентами (например, цилиндрами, головкой цилиндра, поршнями и клапанами), а также моторным маслом.
Сюда же относится тепловая энергия, образующаяся в результате трения подвижных деталей. Для предотвращения перегрева и тем самым повреждения компонентов двигателю требуется эффективная система охлаждения.

Все современные автомобили Porsche имеют жидкостное охлаждение. При этом через блок цилиндров и головку блока цилиндров проходят охлаждающие каналы, по которым циркулирует охлаждающая жидкость, поглощающая тепло. затем по шлангам и трубопроводам контура циркуляции охлаждающая жидкость попадает к радиатору, через поверхность которого отдает тепла в атмосферу. После этого остывшая охлаждающая жидкость течет обратно к двигателю.

Наряду с защитой компонентов охлаждение также способствует лучшему наполнению цилиндров. В результате этого повышается мощность, а также снижается расход топлива.

Охлаждение продольным | поперечным потоком

Различают две концепции охлаждения жидкости:

• При охлаждении продольным потоком (рис. сверху) цилиндры последовательно охлаждаются продольно направленным потоком охлаждающей жидкости. Это сопровождается различным охлаждением цилиндров, так как по пути к последующим цилиндрам охлаждающая жидкость все больше нагревается. Различное охлаждение приводит к различию в наполнении цилиндров, а, следовательно. к улучшению плавности хода двигателя.
• При охлаждении поперечным потоком (рис. снизу) каждый цилиндр омывается охлаждающей жидкостью, проходящей по отдельному каналу циркуляции ОЖ. За счет этого достигается равномерный температурный уровень, а тем самым равномерное наполнение всех цилиндров. Это обеспечивает равномерный ход двигателя.

Open Deck | Closed Deck

В зависимости от конструкции картера различают Open Deck и Closed Deck.

• В конструкции Open Deck (рис. сверху) цилиндры открыты. Рубашка охлаждения, окружающая цилиндры, открыта в верхней части. Она закрытаголовкой блока цилиндров с помощью специального уплотнения.
• В конструкции Closed Deck (рис. снизу) цилиндры интегрированы в блок цилиндров и таким образом соединены между собой. Рубашка охлаждения закрыта в верхней части таким образом, что при виде сверху просматривается только блок цилиндров, а также отверстия для моторного масла и канала циркуляции охлаждающей жидкости.

Блоки цилиндров всех современных моделей Porsche изготавливаются в конструкции Closed Deck. Это обеспечивает повышенную жесткость.

Смазка

Система смазки

Система смазки двигателя служит для снабжения компонентов двигателя во всех рабочих состояниях достаточным количеством смазки. При этом необходимо постоянно обеспечивать определенное давление масла.

Наряду с предотвращением износа в результате трения к задачам системы смазки двигателя относятся:

• Удаление продуктов истирания.
• Охлаждение компонентов двигателя.
• Запуск процессов управления (например, регулирования впускного распределительного вала в системе
  VarioCam | VarioCam Plus).

Наиболее часто используемой формой системы смазки двигателя является так называемая циркуляционная система смазки. В этой системе насос всасывает масло из масляного поддона и подает его по трубопроводам и отверстиям к местам смазки двигателя.

В двигателях спортивный автомобилей Porsche используется интегрированная система смазки с сухим картером. В этой системе масло всасывается дополнительными маслооткачивающими насосами в различных местах двигателя и подается назад в интегрированный масляный бак.

Адаптивный масляный насос

Адаптивный масляный насос с электронным регулирование интегрирован в масляный поддон и приводится в действие цепью от коленчатого вала. Он регулирует давления масла, необходимое для любой частоты давления и нагрузки двигателя (положение педали акселератора).

Управление насосом осуществляется системой управления двигателем. При этом в зависимости от частоты вращения двигателя, давление и температуры масла осевое перемещение шестерни изменяет рабочий объем насоса и, как следствие, варьируется давление масла.

Регулирование в зависимости от потребности

В блоке управления двигателя сохранено заданное давление для различный режимов работы двигателя. В качестве входных данных в частности
используется температура, частота вращения и нагрузка двигателя.

Соответствующее заданное давления непрерывно сравнивается с фактическим давлением, определенным датчиком. При отключении фактического давления
от заданного блок управления двигателя запускает электромагнитный клапан. Тот в свою очередь инициирует осевое перемещение шестерни, за счет чего
изменяется геометрический рабочий объем насоса.

• При сниженной потребности двигателя в масле обе шестерни насосов лишь частично накладываются друг на друга по ширине. За счет этого снижается объем подачи насоса и одновременно создается меньше трения.
  Следствие: КПД масляного насоса увеличивается и, как следствие, снижается расход топлива.
• При повышенной потребности двигателя в масле обе шестерни полностью накладываются друг на друга по ширине, и создается максимальное давление масла.

Оппозитный двигатель subaru: плюсы и минусы

 2332  06.12.2018

Первый оппозитный 4-цилиндровый двигатель запатентовал еще Карл Бенц в 1896 году. В 1971 году идеей оппозитников «заболели» инженеры компании Fuji Heavy Industries, владеющей автопроизводителем Subaru.

В 1989 году японские инженеры представили новое семейство двигателей EJ, рабочим объемом от 1,5 до 2,5 литров. Эти двигатели являлись основной движущей силой автомобилей Subaru буквально до 2010 года. Было создано 23 модификации моторов EJ, самая мощная из которых выдает 305 л.с.

В 1998 году инженеры Fuji модернизировали и облегчили блок двигателя: гильзы стали «мокрыми». Также были облегчены поршни, оптимизирована система впуска и головки блоков.

На нашем YouTube-канале вы можете посмотреть разборку двигателя серии EJ второй фазы.

Это двигатель EJ202, снятый с Subaru Forester 2000 года выпуска с пробегом 285 000 км.

Этот мотор отличается от первоначального варианта «открытым» алюминиевым блоком, чугунными гильзами и одновальными 8-клапанными головками (по 4 клапана на цилиндр).

Регулировка тепловых зазоров клапанов производится винтами, вмонтированными в коромысла. Регуляторы фаз газораспределения этому двигателю не достались.

Выбрать и купить двигатель 2.0 для Subaru вы можете в нашем каталоге силовых агрегатов.

В приводе ГРМ используется зубчатый ремень, который нужно менять каждые 100 000 км. Ремень приводит не только распредвалы, но и помпу.

Выбрать и купить головку блока (ГБЦ) на один или два распредвала для двигателя Subaru 2.0 вы можете в нашем каталоге силовых агрегатов.

Типичные проблемы и слабые места двигателя EJ20

При своей весьма легендарной истории 2-литровый оппозитный двигатель Subaru EJ20 имеет довольно противоречивую репутацию. У кого-то этот двигатель ходит более 400 000 км, у кого-то постоянно ломается и является источником больших расходов.

Можно смело утверждать, что наиболее живучими являются атмосферные версии, такие как EJ20, поздние EJ201 и EJ202 – относительно простые, с одним распредвалом в ГБЦ, рассчитанные на 92-й бензин.

Тем не менее, эти двигатели требовательны к качеству топлива и качеству масла, которое нужно менять каждые 7500 км – так показывает опыт.

Разные мелочи

Датчики японского двигателя очень надежны и обычно сюрпризов не преподносят. Если двигатель Subaru EJ202 внезапно начал глохнуть на холостых или держать высокие холостые обороты, то следует осмотреть и очистить заслонку регулятора холостого хода. Она подклинивает, что вызывает нарушение в регулировке холостого хода.

Выбрать и купить дроссельную заслонку для двигателя Subaru 2.0 вы можете в каталоге на сайте компании «АвтоСтронг-М».

Если двигатель Subaru EJ202 вообще не заводится, то следует проверить коммутатор системы зажигания или расположенный в баке топливный насос, который выходит из строя при частой езде на остатках запаса топлива. Высоковольтные провода следует менять каждые 50 000 км. Катушки зажигания тут двойные и весьма долговечные.

Рывки при разгоне, увеличенный расход топлива – это признаки неисправности датчика массового расхода топлива двигателя Subaru EJ202.

Выбрать и купить катушки зажигания для двигателя Subaru 2.0 вы можете в каталоге на сайте компании «АвтоСтронг-М».

Вентиляция картера

При малейших проблемах с вентиляцией картерных газов двигатель Subaru EJ202 очень быстро выдавливает сальники коленвала и распредвалов и масло вместе с ними. Также начинают протекать прокладки клапанных крышек, заглушки распредвалов..

Клапан системы ВКГ на двигателе Subaru EJ202 нужно менять, а трубочки прочищать от скопившихся в них сгустков или тоже менять на новые.

При рассыхании трубок возникает подсос воздуха, приводящий к неправильному смесеобразованию и снижении мощности двигателя.

Жор масла

Жор масла в литр-полтора от замены до замены при частых отжигах – нормальное явление для двигателя EJ202. Но если расход масла присутствует и при размеренной езде, то почти наверняка либо залегли маслосъемные кольца, либо в двигателе присутствует износ цилиндропоршневой группы. Обычно при пробеге в 200 000 – 250 000 км двигатель EJ202 нуждается в замене всех поршневых колец.

К тому же горизонтальное расположение цилиндров само по себе является предпосылкой для повышенного расхода масла, которое не способно самостоятельно стекать по стенкам цилиндров. И тут важно не упустить момент – двигатель может «съесть» почти все масло, а контрольная лампа загорится лишь тогда, когда в поддоне останется всего 700 грамм смазки.

Стук четвертого цилиндра

Известным конструктивным недостатком двигателей Subaru EJ является слабое охлаждение 4-го цилиндра: поршень перегревается, расширяется и начинает «задирать» свои юбки и стенки цилиндров.

Причем обычно изнашиваются именно юбки поршня, а поверхность цилиндров не страдает. При работе на холодную двигатель стучит, а после прогрева замолкает. Многие так и ездят.

Если эта проблема прогрессирует, то двигатель начинает стучать постоянно и возникает износ поверхности 4-го, а и иногда еще и 2-го цилиндра. Цилиндры становятся овальными.

Перегрев

А вот критический перегрев двигателя Subaru EJ202 возникает при засорении радиаторов, эксплуатации двигателя на некачественном или старом антифризе. При кратковременном перегреве может заклинить термостат.

Если он заклинит в закрытом положении, то охлаждение двигателя фактически прекратится.

В этом случае происходят самые различные неприятности, от деформации ГБЦ, ее растрескивания до заклинивания двигателя с повреждением блока двигателя.

Признаки перегрева, помимо высокой температуры охлаждающей жидкости по термометру: течи антифриза через прокладки ГБЦ, пузыри в расширительном бачке при прогазовке на горячем двигателе, пар из выхлопной трубы.

Коленвал

Коленвал оппозитного двигателя Subaru EJ зажат между полублоками. Каждый из шатунов соединяется с коленвалом собственной шейкой – как на 4-цилиндровом двигателе.

Однако соседние поршни 1 и 2, 3 и 4 на оппозите не движутся в противофазе, а всегда занимают одинаковое положение: синхронно занимают верхние или нижние мертвые точки. Соответственно, первая и вторая пара поршней 4-цилиндрового оппозитного двигателя движутся в противофазе.

Оппозитная четверка уравновешена лучше рядной, не нуждается в балансирных валах и в целом развивает более высокий момент на низких оборотах.

Все шейки компактного коленвала оппозитного 4-цилиндрового двигателя очень узкие, следовательно, и нагрузка на них высокая. При нарушении температурного режима двигателя и использовании некачественного масла риск быстрого износа очень велик. Особенно чувствительны к качеству смазки турбомоторы Subaru.

Выбрать и купить двигатель 2.0 для Субару Форестер, Легаси, Импреза вы можете в нашем каталоге силовых агрегатов.

Источник: https://autostrong-m.by/post/problemi-prostogo-oppozitnogo-motora-subaru-2-0-ej202

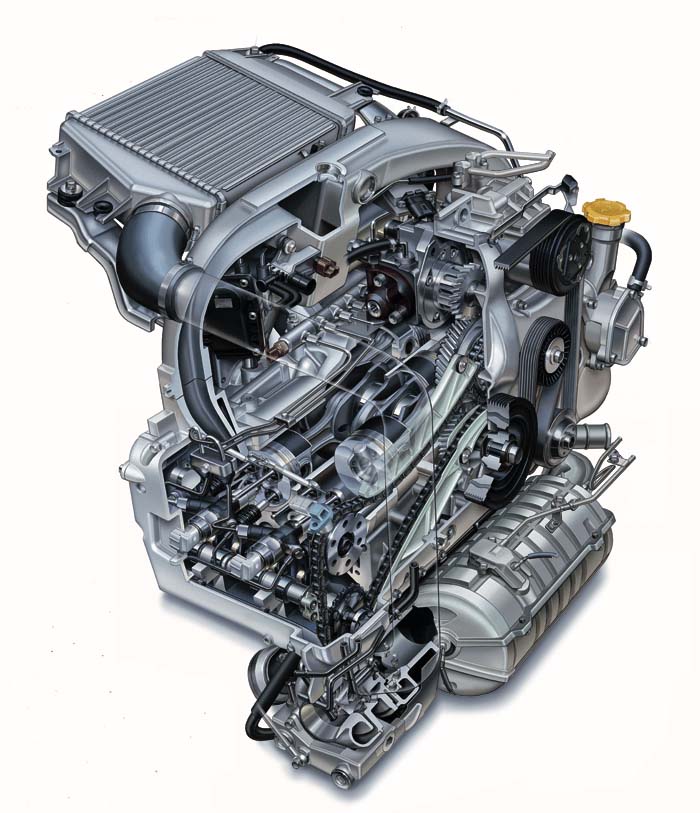

Двигатель внутреннего сгорания марки Субару

По принципу работы двигатель Subaru похож на ДВС стандартного рядного типа. Однако, внешне он отличается специфичным оппозитным расположением цилиндров, поршней. Оппозитное расположение поршней — это напротив друг друга.

Двигатель Субару установлен в горизонтальной плоскости. Независимо от модели, данные двигатели всегда имеют четное количество цилиндров. Каждая поршневая пара оснащена двумя распределительными валами.Чаще всего используются 4-х и 6-ти цилиндровые моторы.

Визуально оппозитные моторыSubaru кажутся более компактными в сравнении с прочими движками, аналогичными по объему и мощности. Этот эффект создается, благодаря их плоской форме. В таком виде силовой агрегат равномерно заполняет пространство в моторном отсеке. Конструктивно он состоит из головки и полублоков с цилиндрами.

Основные преимущества и недостатки оппозитных моторов

Положительные характеристики силового агрегатаSubaruвыгодно выделяют его в линейке других двигателей внутреннего сгорания:

1. Благодаря симметричному распределению массы оппозитного мотора у оси, низкому расположению центра тяжести, а также меньшей вероятности смещения, создаются минимальные нагрузки на задние колеса.
2. Длительный эксплуатационный срок (1000 000 километров) позволяет проводить капитальный ремонт двигателя намного позже, чем у аналогов.
3. Отсутствие вибраций, благодаря чему моторы Субару очень комфортны для пассажиров и водителей.

Владельцы спортивных машин по достоинству оценили противовес и баланс поршней, придающих повышенную устойчивость данного двигателя и автомобиля в целом.

Ремонт двигателей Субару проводится крайне редко. Это обусловлено высоким качеством данных моторов и отсутствием вибраций (особенно в шестицилиндровых моделях).

Недостатки:

• высокая стоимость обслуживающих мероприятий;
• цена запасных частей;
• необходимость искать высокопрофессиональных мастеров, специализирующихся на моторах данного вида;
• увеличенный расход смазочных материалов.

Самостоятельно ремонтировать оппозитные моторы Субару категорически не рекомендуется.

Здесь необходимо использовать специализированные инструменты и оборудование. Многие детали, расположенные горизонтально и нестандартно, не имеют свободного доступа без квалифицированного подхода.

При проведении ремонтных работ необходимо использовать только оригинальные запчасти. Качество, профессионально отремонтированного, движка Subaru с фирменными деталями и узлами должно соответствовать новому силовому агрегату.

Какое масло лучше использовать для Субару

Многих автовладельцев интересует вопрос,какое масло лить в картер автомобиля Subaru. При производстве автомобилей даются конкретные рекомендации по выбору смазочной продукции к каждой машине. При отклонении от требований автопроизводителей появляются сбои в работе силовых агрегатов.

Сервисная автомобильная книжка содержит подробную информацию о рекомендованной марке моторного масла. Для мотора Субару — это 5W-30.

Если хозяин будет заливать данное масло в двигатель своего авто, проблем со стабильностью работы и с запуском (при температуре окружающей среды от минус 30°С до плюс 30°С) не будет. Эти результаты получены при тестированиях масла.

Моторное масло Subaru5W-30 относится к классу всесезонных синтетических материалов. Опытные автолюбители давно знакомы с данным продуктом и его характеристиками. Особенно хорошие результаты дает его использование на этапе первичной обкатки машины. При достаточно низкой вязкости масла двигатель развивает максимальную скорость и минимально расходует топливо.

Отличительной особенностью энергоэффективного смазочного материала Subaru 5W-30 является его способность существенно охлаждать рабочие элементы двигателя при работе автомобиля в экстремальных условиях. При наличии турбокомпрессора в моторах Субару, данная смазка является наиболее предпочтительной.

Основные достоинства смазочной жидкости Subaru 5W-30:

1. Обеспечение максимальной защиты двигателя от износа и окисления.
2. Масло для Субару способствует возрастанию мощности мотора.
3. Сохранение полезных свойств при перепадах температур.
4. Хорошее очищающее действие.
5. Противостояние образованию вредных отложений.

После длительного пробега рекомендуется лить смазку, обладающую более высокой вязкостью. Такое моторное масло вполне способно защитить детали и узлы силового агрегата от коррозии и быстрого износа.

Источник: http://AvtoDvigateli.com/marki/subaru.html

Слабый мотор

Наиболее распространёнными и популярными среди населения России и СНГ автомобилей фирмы Субару является внедорожник Форестер. Его двигатель имеет конструктивную «изюминку», он с оппозитным расположением цилиндров, то есть цилиндры, как и сам блок цилиндров, выполнен в горизонтальной плоскости (угол 180), что и сделало его по-своему уникальным.

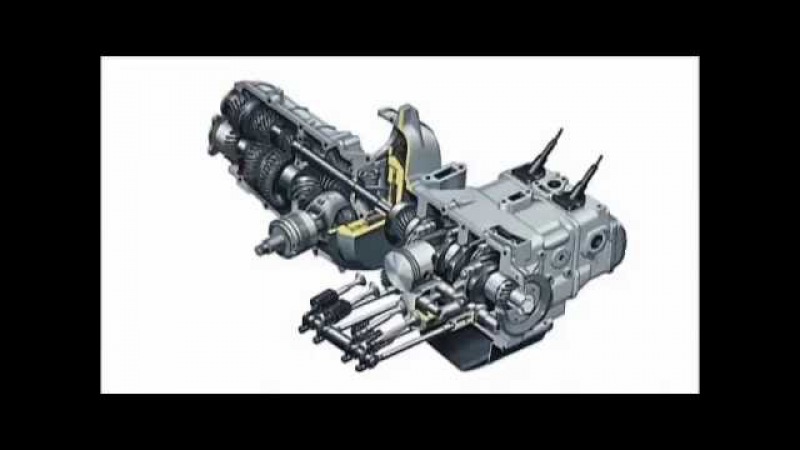

Особенности силового агрегата Forester

Новшество в конструкции мотора, а в сочленении с коробкой передач – силовой установки, это новаторство идей конструкторов и освоение серийного производства с надеждой на востребованность на рынке.

Расчёт был правильный, автомобиль Форестер стал самым покупаемым из всех моделей от Субару, половину этого успеха заслуживает двигатель. Положительные качества данной конструкции в обеспечении приземистости силовой установки в целом из-за смещения центра тяжести вниз.

В результате этого автомобиль стал легче управляться и более устойчив динамически. В дополнение, конструкция типа «оппозит» позволила увеличить крутящий момент. Вы увидите разницу после сравнения однорядного ДВС равного по объему, и она значительная.

Кроме того, как и все оппозитные движки, он превосходно сбалансирован, имеет высокий показатель прочности и жесткости, что доказывает минимальный уровень вибрации во время работы. Для справки.

В 1963 году компания Субару дала старт производству первых моделей оппозитных моторов с четырьмя — и шестью цилиндрами (Boxer). Причём число поколений первых, за всё время производства достигло четырёх. Более подробно о принадлежности моторов к соответствующим поколениям вы можете посмотреть в таблице ниже.

Модели четырёхцилиндровых оппозитных моторов Субару Форестер всех поколений

Марка мотораОбъем (л)/мощность (л. с)Тип коробки передача (трансмиссии) ТопливоРесурс, км

EJ20J	2,0/135,0	АКПП	АИ-95	250000
МКПП
EJ20E	2,0/137,0
АКПП
EJ205	2,0/170,0
2,0/177,0
2,0/240,0
МКПП
EJ25	2,5/167,0	АКПП	АИ-98
EJ202	2,0/125,0	АИ-95
МКПП
EJ203	2,0/140,0
АКПП
EJ204	2,0/158,0
МКПП
EJ205т	2,0/177,0
АКПП
EJ251	2,5/167,0	АИ-98
МКПП
EJ253	2,5/173,0
АКПП
EJ255	2,5/210,0
МКПП
2,5/230,0
АКПП
2,5/265,0
МКПП
EJ204	2,0/148,0	АИ-95
АКПП
FB20	2,0/150,0	200000
МКПП
FB25	2,5/173,0	300000
АКПП
EJ205	2,0/230,0	250000
МКПП
EJ255	2,5/230,0	АИ-98
АКПП
2,5/263,0
EE20	2,0/148,0	МКПП	ДТ	150000
FB20	2,0i/ 150,0	АИ-95	200000
CVT
FB25	2,5i /171,0	300000
FA20DIT	2,0i /280,0	200000
EE20	2,0i/147,0	МКПП	ДТ
FA20	2,0XT/241,0	CVT	АИ-98

Модель ФорестераМодель мотораОбъем, лМощность, л. с.ОсобенностьГоды выпуска

Первое поколение
2.5 SF6	EJ251, EJ253, EJ25D, EJ25DZ (в США)	2.5	165	атмосферный	1997–2002
2.0 SF5	EJ20J	2	122	1997–1998
EJ202	125	1998–2002
2.0 S Turbo SF5	EJ205	170	турбированный	1998–2000
177	2000–2002
EJ205 (в Японии)	250	1998–2002
Второе поколение
2.0 SG5	EJ201	2	125	атмосферный	2002–2005
EJ204	158	2005–2007
2.0 Turbo SG5	EJ205	177	турбированный	2002–2005
2.5 (GL) SG9	EJ251	2.5	152	атмосферный
EJ253	156	2004–2007
2. 5 XT SG9	EJ255	230	турбированный	2005–2007
2.5 XT (US) SG6	211	2003–2005
232	2005–2007
2.5 (US) SG6	EJ251	165	атмосферный	2002–2004
EJ253	173	2003–2007
Третье поколение
2.0 SHJ	FB20B	2	150	атмосферный	2010–2012
2.0 SH	EJ204	150	2007–2010
2.0 (Япония) SH5	148
2.0 Boxer Diesel SH	EE20Z	147	дизельный турбированный	2007–2012
2.5 SHM	FB25B	2.5	173	атмосферный	2010–2012
2.5 SH9L	EJ253	171	2007–2010
2.5 (US)	170
FB25B	171	2010–2012
2. 5 Turbo (Европа) SH9L	EJ255	230	турбированный	2007–2012
2.5 Turbo(US)	224
2.5 Turbo S SH9LV	263	2009–2012
Четвёртое поколение
2.0 SJ5	FB20B	2	150	атмосферный	с 2012
2.5 SJ9	FB25B	2.5	171
2.0 Turbo SJG	FA20F	2	241	турбированный
2.0 D SJD	FB20Z	147	дизельный турбированный	с 2013

Атмосферные

• 2 -х литровый 150 л. с. В сочетании с МКПП за 10.6 с. ложит стрелку спидометра на 100 км. в час. Обеспечивает максимальную скорость движения – 192 км. в час.
• Второй вариант силовой установки с вариатором справляется за 11.8 с.
• 2.5 л. 171 л. с. с разгоном до «сотни» за 9.9 с. Предел скорости авто с вариатором не выше 196 км. в час. Аппетит на топливо мало отличается от модели описанной выше. Силовые установки собираются с двумя вариантами коробок передач: вариатором и МКПП. Данные по расходу топлива в таблице ниже.

Турбированный

• 2 л. 241 л. с. До ста разгоняется за 7.5 с., а максимум скорости равен 221 км. в час. При существенном увеличении мощности, расход увеличен не сильно (см. в таб.).

Турбодизельный

• 2 л. 147 л. с. При развитии макс. скорости 190 км/час, стрелка спидометра доходит до отметки 100 км за 10.4 с.

Вид мотораРасход топлива, л/100 кмВ городском циклеНа загородной трассеВ смешанном цикле

2 л (150 л.с.)	10.4	6.7	8
2.5 л (171 л.с.)	10.9	8.2
2 л (241 л.с.)	11.2	7	8.5
2,0 л (147 л.с.)	7	4.9	5.7

Сравнительная таблица характеристик двигателей Форестеров

Наименование параметраЕд.  изм.2,0 CVT (110 кВт)2,0 CVT (126 кВт)2,5 CVT (177 кВт)

Количество клапанов	шт	4
Число цилиндров
Рабочий объем

Источник: https://SlabyjMotor.ru/na-avtomobilyax/slabye-mesta-i-nedostatki-dvigatelej-subaru-forester.html

Оппозитные двигатели Субару, сильные и слабые стороны. — DRIVE2

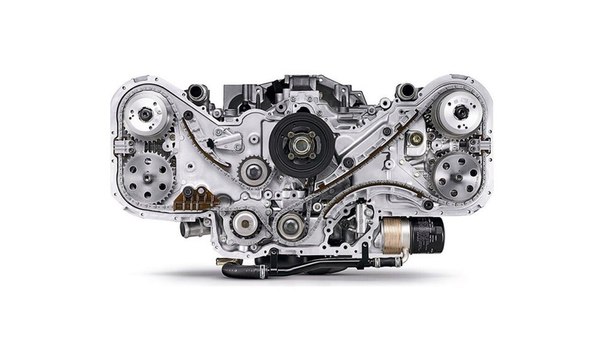

Оппозитные двигатели Субару, сильные и слабые стороны.

Субаровский оппозит очень компактен

Если присмотреться внимательнее, окажется, что субаровский двигатель не «компактный», а просто относительно плоский и симметричный — он равномерно «размазан» по моторному отсеку. По закону сохранения вещества 4-цилиндровый ДВС определенного рабочего объема не может быть меньше определенных габаритов.

Мотор-плита в самом деле короткая (полублоки по два цилиндра, стоящих с некоторым уступом) и плоская (толщина обычного двигателя с коллекторами плюс рудиментарный поддон), но зато очень широкая (вместо картера с поддоном у рядного, здесь еще один полублок и головка).

Так что, если положить рядом два однообъемника, рядный и оппозитный — еще неизвестно, какой из них окажется «компактнее». S- Legacy 99 BH-5 GT VDC twinturbo EJ206

Моторы Subaru используются в авиации

И как это свидетельствует об исключительных качествах субаровских движков? В легкомоторной авиации весьма распространены двигатели BMW и VW, но почему-то поклонники германских машин не используют этот аргумент в спорах о достоинствах своих железных коней.

«Авиационые» плюсы субару состоят в компоновке, неплохой весовой отдаче и… цене б/у агрегата. Когда на качественный специализированный мотор не хватает денег, то сгодится что угодно.

Но достаточно поставить рядом какой-нибудь Lycoming, без громоздкого жидкостного охлаждения, без обязательного для автомобильного движка редуктора, способный выдавать близкую к максималу мощность в течение несравнимо более длительного времени, с гораздо большим межремонтым ресурсом и при этом конструктивно простой… Тогда становится понятно, что гордиться применимостью автомобильных движков в авиации особого смысла нет — каждый должен заниматься своим делом.

• Оппозит абсолютно уравновеш
• Полностью уравновешены только моторы компоновки R6, B6, R8, V12… Оппозитная четверка B4 в этот список, увы, не попадает. Некоторое преимущество по вибронагруженности B4 имеет, но радикальной разницы с обычной рядной четверкой здесь нет — у одной присутствуют неуравновешенные силы инерции второго порядка, но нет свободного момента от них, у другой есть момент, но нет самих сил…
• Идеальная развесовка по осям
• Сам по себе оппозитный двигатель и продольно установленная коробка никакой симметричной развесовки не создают (и уж во всяком случае, такая развесовка не «симметричнее», чем при классической заднеприводной компоновке), просто на задние колеса приходится немного большая доля нагрузки. Но вылезают и свои недостатки…

Продольно установленный двигатель на машине с исходно-передним приводом обязан стоять перед осью, целиком находясь в переднем свесе (не беря в расчет чудеса техники вроде азлк-2141). Именно поэтому субары получили столь длинный свес, порой не уступающий Ауди с аналогичной компоновкой (при рядном моторе).

Плюс к тому излишне усложняется конструкция коробки передач — схема потоков мощности с «матрешкой» из трех концентрических валов и ее железное воплощение представляют собой любопытное зрелище. А то, что две гипоидные передачи находятся в общем картере с КПП, заставляет губить ее синхронизаторы трансмисссионным маслом класса GL-5.

Можно было бы поверить в сверхнадежность механических коробок субару, не пользуйся у нас устойчивым спросом эти «контрактные» и просто б/у агрегаты.

Не каждый экземпляр переживает два комплекта сцепления… и это при нормальных двигателях.

Как известно, «капля никотина убивает лошадь, а хомячка разрывает на куски» — нетрудно догадаться, насколько меньше служит практически неусиленная трансмиссия, получая от турбомотора пинок в 350 Нм против 200, 280 сил против 100-150.

«…и обладают низким центром тяжести, что обеспечивает потрясающую устойчивость и управляемость на высоких скоростях»

Это обычный субаровский рекламный рефрен, служащий единственным оправданием столь нетрадиционной ориентации. Да, на раллийной или гоночной трассе это явный плюс. Но как помогает низкий центр тяжести при04.02.14

ежедневной езде по забитому пробками городу? При тряске по выбоинам, люкам и лежачим полицейским? При ковылянии по разбитой дачной грунтовке? Нужен ли весь этот оппозитный огород гражданской машине?

Для скоростных упражнений значительно большую роль играют дорожное покрытие, состояние шин и общая исправность подвески. К сожалению похвастаться качеством покрытия и предсказуемостью его состояния у нас трудно по объективным причинам. А два других фактора полностью зависят от владельца.

И тут происходят странные вещи — если обладатель новой субары из салона старается поддерживать ее исправное состояние в комплексе, то хозяин какого-нибудь праворульного аппарата при том же пафосе часто начинает экономить — и на резине («а-а, полный привод — значит шипы и зимняя резина не нужны, хватит и б/у японской»), и на подвеске («это ж субара, у нее ходовка всегда супер и без ремонтов»).

Пройдемся теперь по слабым местам субаровских моторов:

Геометрия цилиндров подвержена любопытной особенности — когда сетка хона в порядке, а цилиндр уже превращается в эллипс. Впрочем, алюминиевые блоки цилиндров с чугунными гильзами, имеющие разные коэффициенты расширения, никогда не были идеальным решением.

Расход масла подкашивает двигатели независимо от возраста — в одной очереди к доктору стоят пожилые машины из первой волны иномарок и еще пахнущие свежим пластиком выходцы из автосалонов.

Здесь способствует угару само горизонтальное положение цилиндров, при случае турбина не отказывается от своей доли закуски, ну и, разумеется, стандартна болезнь залегания колец (а для новых EJ205 это даже не болезнь, а некая составляющая техобслуживания). И попробуйте однозначно замерить на отдельно взятой незнакомой субаре уровень моторного масла. Получилось? А что с обратной стороны щупа? А если машину откатить на три метра в сторону? Да, это — субару!

Ну а что не сгорело, то убежало: течи сальников и «потение» крышек — родовая особенность оппозитных движков.

Датчик массового расхода воздуха покрывается грязью или выходит из строя на машинах любых производителей. Увы, старые добрые MAP-сенсоры остались в прошлом.

Унификация. Непонятно, зачем фирме, имевшей всего четыре основные массовые модели, плодить такое количество версий, едва ли не ежегодно их обновляя. Например, кто сколько вспомнит движков, устанавливавшихся на импрезу? Три-четыре-пять? На самом деле их было девять, в сорока с лишним модификациях. «А ну-ка почини»…

Ремень ГРМ расположен на оппозите удобно, однако «близок локоть, да не укусишь» — многовато шкивов и роликов он обегает.

Если вариант SOHC при минимуме навесного оборудования особенных проблем не представляет, то промахнуться на зуб-другой при установке ремня на движке DOHC вполне реально, тем более на свежем моторе с AVCS (системой изменения фаз).

Все бы ничего, но клапана… При обрыве ремня ГРМ они встречаются с поршнем (или друг с другом) и гнутся практически на всех моторах.

Шейки коленвала.

Нетрудно догадаться, что 4-цилиндровый оппозит органически предполагал три опоры коленвала, но то было во времена прошлые… Дабы повысить жесткость и немного снизить нагрузки, субаровцы увеличили количество опор до пяти, но, как и в старой притче про десять шапок из одной шкурки, чудес не случилось. Шейки здесь все равно узкие, поэтому удельная нагрузка и износ больше, чем на рядных четверках, да и чрезмерно затруднился их ремонт — на каком угодно оборудовании их теперь не перешлифуешь.

Гидрокомпенсаторы ранее (примерно до середины 90-х) пользовались у субары большим почетом, однако потом здравый смысл возобладал. Так что удовольствие прокачивать в миске с керосином полтора десятка «грибочков» доступно теперь не всем…

Вентиляция картера. Сложно припомнить двигатели, где ее засорение столь же «быстро и эффективно» приводило на сервис. Если обычный мотор хотя бы попытается пыхтеть, плеваться маслом в воздушный фильтр, выбивать щуп — то субаровский оппозит с мрачным самурайским упорством сразу же приступит к выдавливаниюсальников…

Сборка распотрошенного оппозита представляет собой эпическую картину. Правильно зажать коленвал между полублоками — это вам не крышечки коленвала притянуть.

Ну а совместить отверстие в поршне с отверстием в шатуне и со специальной дыркой в блоке, потом засадить туда поршневой палец и «отполировать» все стопорным кольцом — это же песня (для шестицилиндрового опопозита EZ30 вообще поэма)! Ладно, будь это гоночный монстр в триста-пятьсот сил, тогда подобные изощрения можно было бы простить. Но когда тех же трудов требует стосильная жужжалка какой-нибудь «овощной» импрезы — вменяемость японских инженеров оказывается под большим вопросом.

Можно и не напоминать про то, что для мало-мальски серьезной работы по механике движок надо снимать с машины (а мотор DOHC — в обязательном порядке). Аргумент о легкости съема субаровского двигателя по сравнению с каким бы то ни было рядником справедлив — но вот только в большинстве случаев этот рядник вообще не пришлось бы демонтировать.

Радиаторы массово текут у любых азиатских автопроизводителей. Есть ощущение, что пластиковые бачки радиаторов для японских и корейских машин гонят одни и те же бракоделы, с одними и теми же нарушениями техпроцесса или конструкции.

Но… Если у тойот вероятность выхода из строя радиаторов различна (например, с моторами серии S, к сожалению, это происходит чаще, чем с серией A на одних и тех же моделях), то вся немногочисленная гамма автомобилей субару орошает землю антифризом равномерно.

Вот за что нельзя не похвалить субаровские двигатели SOHC — так это за доступность впускного тракта и топливной системы. А топливный фильтр? Не тойотовский, с вечно закисшими гайками и спрятанный где-то глубоко в недрах моторного отсека, а легкодоступный, на шлангах и хомутиках.

1. «Двигатель — миллионник»
2. Фантастический ресурс субаровских моторов не более, чем красивая легенда. К тому же, они бывают весьма и весьма разными…
3. «Нормальные»

Двигатели малых объемов (EJ15#, EJ16#, EJ18#) не «миллионники», хотя вполне работоспособны и надежны — приличные моторы для машин C-класса. С точки зрения производителя унификация с большими братьями понятна, вот только… Ну зачем нормальному человеку скромный мотор столь дикой компоновки? Даже к полутора литрам прилагаются две головки блока и «особенности» обслуживания оппозитов.

«Оптимальные»

Лучшие субаровские двигатели — это двухлитровые SOHC (EJ20E, EJ20J, EJ201, EJ202.). Здесь некоторая проблемность хотя бы компенсируется отдачей, а ресурс и мощность находятся в разумном балансе — по надежности они не уступают рядным тойотовским четверкам того же объема.

Рассчитаны под 92-й бензин, аппетит имеют умеренный, и хотя доставят немало «приятных» минут при ремонте, в обслуживании весьма просты.

На отрезке 200-250 тысяч пробега требуют стандартной переборки с заменой колец (без расточки), после чего получают на некоторое время «вторую жизнь».

• Средние
• Двухлитровые атмосферные двигатели DOHC EJ20D, EJ204… — фактически последние моторы, имеющие реальный запас прочности, но четыре распредвала на четыре цилиндра — это уже перебор. Дело с обслуживанием становится непростым: поменять свечи — проблема, при установке ремня ГРМ — вероятность ошибки больше в несколько раз, все работы по механической части — только после съема двигателя, бензин — 95-й…
• Хлам

В первую очередь — это турбомоторы. Хотя почему же хлам… Задачу свою они выполняют — выложиться с максимальным напряжением за несколько тысяч километров и «исчерпаться».

Если эксплуатация типа «починил — погонял — в ремонт» выбирается осознанно, то вопросов нет. Но для «гражданской», а тем более повседневной машины они не годятся, поэтому наивны надежды некоторых получить одновременно и мощный, и живучий мотор.

Про отменный бензиновый аппетит говорить излишне — все многочисленные лошадки хотят покушать.

EJ20G, EJ205 — базовые турбодвижки с ресурсом в 100-150 тысяч. Вот только «оживление переборкой», подобное хотя бы атмосферным субаровским моторам, невсегда получается. Обычно турбы заканчивают свои дни списанием — после обрыва шатуна, разрушения поршней, аварийного износа..

EJ20K, EJ206, EJ207, EJ208 — турбомонстры… и нежильцы, для которых и 100 тысяч будут великолепным результатом. Часто эти машины убиваются уже первым владельцем — разумеется, что японский отморозок платил за свою бешеную табуретку двадцать-тридцать тысяч не для того, чтобы она пылилась в гараже, ожидая своего покупателя из холодной России.

Во вторую очередь непременно вспоминается двигатель DOHC EJ254, самый проблемный атмосф

Оппозитный двигатель — Википедия. Что такое Оппозитный двигатель

Материал из Википедии — свободной энциклопедии Схема работы двигателя Различие между оппозитным (вверху) и V-образным с углом развала цилиндров 180 градусов (внизу) двигателями Двигатель UL260i

Оппозитный двигатель — поршневой двигатель внутреннего сгорания, в котором угол между рядами цилиндров составляет 180 градусов, а противостоящие поршни двигаются зеркально по отношению друг к другу (одновременно достигают верхней мёртвой точки). Следует отличать от V-образного двигателя с развалом цилиндров 180 градусов, в котором поршни двигаются синхронно (когда один поршень находится в верхней мёртвой точке, противостоящий ему находится в нижней).

Оппозитный двигатель лучше чем рядный с горизонтальным размещением цилиндров имеет более низкий центр тяжести, нежели двигатель, в котором цилиндры расположены вертикально или под углом, кроме того, оппозитное движение поршней позволяет им взаимно нейтрализовывать вибрации.

Наиболее широкое распространение оппозитный двигатель получил в модели Volkswagen Käfer выпущенной за годы производства (с 1938 по 2003 год) в количестве 21 529 464 штук.

Компания Porsche использует его в большинстве своих спортивных и гоночных моделей, таких как Porsche 911, Porsche Boxster и другие.

Оппозитный двигатель является также отличительной чертой автомобилей марки Subaru, который устанавливается практически во все модели Subaru c 1963 года. Большинство двигателей этой фирмы имеют оппозитную компоновку, которая обеспечивает очень высокую прочность и жёсткость блока цилиндров.

Также устанавливался на румынские автомобили Oltcit Club (является точной копией Citroen Axel), с 1987 по 1993 годы. В производстве мотоциклов оппозитные двигатели нашли широкое применение в моделях фирмы BMW и Honda, а также в советских тяжёлых мотоциклах «Урал» и «Днепр».

Оппозитный двигатель устанавливался на некоторых моделях марки Alfa Romeo.

Ferrari 512 Testarossa ’1984–92 тоже имела оппозитный двигатель мощностью 400 сил, объем — 4,9 литра.

Ссылки

оппозитный двигатель — с русского на английский

См. также в других словарях:

• оппозитный двигатель — – двигло с развалом цилиндров в 180 градусов. EdwART. Словарь автомобильного жаргона, 2009 …   Автомобильный словарь

• Оппозитный двигатель — Схема работы двигателя …   Википедия

• Двигатель Стирлинга — Двигатель Стирлинга …   Википедия

• Двигатель Ленуара — в двух проекциях …   Википедия

• Двигатель внутреннего сгорания — Схема: Двухтактный двигатель внутреннего сгорания с глушителем …   Википедия

• Двигатель — У этого термина существуют и другие значения, см. Двигатель (значения). Двигатель, мотор (от лат. motor приводящий в движение)  устройство, преобразующее какой либо вид энергии в механическую. Этот термин используется с конца XIX века… …   Википедия

• Двигатель Вальтера — Эта статья или раздел нуждается в переработке. Пожалуйста, улучшите статью в соответствии с правилами написания статей …   Википедия

• Двигатель со встречным движением поршней — Дизель 2Д100 со встречным движением поршней, использовался на тепловозах ТЭ3 …   Википедия

• Двигатель внешнего сгорания — Статья состоит из словарного определения термина. Пожалуйста, доработайте статью, приведя ее в соответствие с правилами. Подробности могут быть на странице обсуждения. В Википедии статьи, состоящие только из словарного определения, не… …   Википедия

• оппозитный — (фр., англ. opposite) противоположный; о.двигатель поршневой двигатель внутреннего сгорания с одним коленчатым валом, у которого цилиндры расположены по разным сторонам вала и повернуты один относительно другого на 180°. Новый словарь иностранных …   Словарь иностранных слов русского языка

• V-образный двигатель — Двигатель Mercedes V6 Rennmotor V образная схема двигателя схема расположения цилиндров поршневого двигателя в …   Википедия

Почему оппозитный двигатель? | Subaru Австралия

«Боксерский» двигатель назван так потому, что движение поршней двигателя напоминает движение кулаков боксера в горизонтальной плоскости. Однако, в отличие от кулаков боксера, которые оба движутся в одном направлении, половина поршней «боксерского» двигателя движется в противоположном направлении.

Это очень важное различие обеспечивает ключевые преимущества горизонтально-оппозитной (оппозитной) компоновки двигателя, при которой половина от общего числа цилиндров и, следовательно, поршней лежат на боку в конфигурации восток-запад и движутся в противоположных направлениях.

Вклад в управляемость и устойчивость транспортных средств

Ключевым преимуществом горизонтально-оппозитной компоновки двигателя Subaru ‘Boxer’ является не его выходная мощность или экологические характеристики, а его вклад в управляемость, устойчивость и, как следствие, безопасность автомобиля.

Во-первых, поскольку цилиндры в оппозитном двигателе лежат на боках, общая высота двигателя значительно ниже, особенно по сравнению с более обычным «рядным» двигателем, где все поршни движутся в одном направлении в конфигурации север-юг.Это приводит к низкому центру тяжести, что дает очень значительные преимущества с точки зрения управляемости и устойчивости транспортного средства, помогая удерживать шины более плотно прилегающими к поверхности дороги в результате более низкого уровня передачи веса с внутреннего колеса на внешнее колесо в поворотах.

Кроме того, поскольку половина от общего числа цилиндров находится на одной стороне, а другая половина — на противоположной стороне с общим коленчатым валом, зажатым посередине, распределение веса влево-вправо с двигателем, расположенным на центральной линии транспортного средства, равно .Это также очень важно для баланса, устойчивости и управляемости автомобиля, особенно при поворотах или резких изменениях направления.

Общая длина двигателя Subaru Boxer сравнительно мала по сравнению с традиционным двигателем «в линию» или «V» из-за степени перекрытия цилиндров, которое возможно из-за конфигурации противоположных поршней. Это способствует улучшению распределения веса между передней и задней частями автомобиля, что также является важным фактором управляемости, устойчивости и реакции рулевого управления.Если вес транспортного средства расположен более центрально, силы, необходимые для изменения направления, будут меньше из-за более низкого уровня веса, расположенного перед управляемой осью. В результате рулевое управление становится более отзывчивым и точным, что также является ключевым атрибутом безопасности.

Прочность, надежность и легкий вес

Как упоминалось ранее, поскольку цилиндры лежат на своих сторонах и расположены в противоположных направлениях с общим коленчатым валом, размер и, следовательно, вес оппозитного двигателя относительно мал. Двигатели Subaru Boxer также имеют полностью алюминиевую конструкцию картера и головок цилиндров, что также значительно способствует снижению веса. Это не только улучшает соотношение мощности к весу и, следовательно, ходовые качества и экологические характеристики, но также способствует управляемости и устойчивости.

Поскольку поршни движутся в противоположных направлениях, естественный вращательный баланс двигателя очень хороший за счет нейтрализации сил инерции поршня, которые движутся в противоположных направлениях.Это означает две вещи;

1. Хорошая балансировка вращения означает более низкие уровни вибрации и резкости, что приводит к меньшему износу и, следовательно, более высокому уровню долговечности, что означает более надежную и более низкую стоимость владения.

2. Поскольку коленчатый вал зажат между двумя очень жесткими половинами картера, он очень хорошо поддерживается и, следовательно, его долговечность значительно повышается, а поскольку он поглощает меньше вибраций, его конструкция может быть гораздо более легкой. Это не только способствует излишней легкости двигателя, но также означает, что двигатель работает с более высокими оборотами и более отзывчивым, и оба эти атрибута вносят улучшения в активную безопасность автомобиля за счет улучшения управляемости.

Вклад в обеспечение безопасности при авариях

Еще одно ключевое преимущество конструкции двигателя Subaru ‘Boxer’ заключается в том, что он может спасти вам жизнь! Это результат небольшой высоты при установке в переднем моторном отсеке. При полном лобовом столкновении или даже при столкновении со смещением сильное столкновение вызовет смятие передней части транспортного средства и впоследствии приведет к движению двигателя назад в направлении пассажирского салона с возможным проникновением и серьезными травмами передних пассажиров.Благодаря малой высоте двигатель «Boxer» можно перенаправить под пол салона, чтобы избежать проникновения в салон и, следовательно, снизить вероятность травмы переднего пассажира.

Почему не «Боксер»?

Каковы отрицательные стороны конструкции оппозитного двигателя «Boxer»? Почему все производители не принимают этот формат, если у него так много преимуществ?

Традиционно одним из отрицательных аспектов конструкции «оппозитного» двигателя было то, что по мере роста спроса на двигатели большей мощности единственный способ получить более крупный двигатель заключался в увеличении диаметра цилиндра.Это было связано с тем, что любое увеличение длины цилиндра (хода) привело бы к увеличению общей ширины двигателя. Это означало трудности с размещением более широкого двигателя в шасси без увеличения общей ширины автомобиля, что нежелательно с точки зрения упаковки и с учетом нашего движения и дорожных условий.

Когда двигатель становится более квадратным, что означает, что диаметр цилиндра больше, чем ход поршня, эффективность сгорания становится все более сложной. Учитывая минимальное время, которое доступно в двигателе с относительно высокими оборотами в каждом цикле для полного сжигания всего топлива, если размер отверстия становится слишком большим, время прохождения пламени от свечи зажигания к внешней стороне стенки цилиндра становится проблематичным. В результате топливо сгорает не полностью и расход топлива ухудшается. Усовершенствования в конструкции камеры сгорания и компьютерное управление соотношением воздух-топливо, зажиганием и фазами газораспределения позволили успешно справиться с этим немного отрицательным атрибутом конструкции «оппозитного» двигателя.

Однако с запуском двигателя Subaru Boxer третьего поколения была представлена ​​новая инновационная конструкция, которая позволила увеличить рабочий ход двигателя и уменьшить диаметр цилиндра без увеличения общей ширины двигателя. ранее отрицательная конструктивная особенность двигателя «Боксер».

Другой отрицательный аспект конструкции «оппозитного» двигателя — его относительно сложная форма, которая приводит к увеличению стоимости производства. В этом случае Subaru считает, что положительные моменты перевешивают отрицательные.

Porsche показывает, что такого хорошего в оппозитном двигателе

Плоский двигатель, наиболее известный как оппозитный двигатель, представляет собой двигатель внутреннего сгорания с горизонтально расположенными цилиндрами. Эта идея возникла в 1896 году, когда инженер Карл Бенц запатентовал так называемый «контр-двигатель».«

Некоторые из величайших автомобилей всех времен и наших любимых моделей были оснащены плоскими двигателями. К ним относятся оригинальный Ford A, Lancia Flavia, Alfa Romeo 33, Volkswagen Beetle, Ferrari Testarossa и, конечно же, Porsche 911 и почти все современные Subaru. Фактически, 911 — не первая модель немецкого производителя спортивных автомобилей с оппозитным двигателем — изначально он использовался в модели 356, которой в этом году исполняется 70 лет.

Топ 5 Porsche:

Говоря о Porsche, компания выпустила новую серию видеороликов Top 5 на YouTube .В выпуске этой недели рассказывается о преимуществах оппозитного двигателя, когда автолюбитель Жан-Пьер Кремер встречает бывшего руководителя проекта первого двигателя 911 Ханса Мезгера.

Вам не нужно быть гениальным автомобильным инженером, чтобы понять, возможно, самое важное преимущество боксера. Его невероятно плоская конструкция обеспечивает чрезвычайно низкий центр тяжести, что положительно сказывается на поведении автомобиля на дороге в целом. Конечно, точное распределение веса по задней оси также помогает автомобилю лучше разгоняться на выходе из поворотов.

Хорошо спроектированный плоский двигатель также имеет очень тонкий баланс масс. В них не используются уравновешивающие валы, поскольку массы противодействуют друг другу из-за расположения цилиндров. Собственно, противодействие поршней, вероятно, и является причиной того, что эту конструкцию двигателя называют «боксерской».

Есть еще кое-что, но мы не будем вам ее портить. Только обязательно посмотрите видео вверху и обратите внимание на его финальную часть. В нем рассказывается о дизайне Porsche и о том, как оппозитный двигатель повлиял на него.Просто удивительно.

Источник: Porsche на YouTube

subi boxer engine 1-1 — Coub

subi boxer engine 1-1 — Coub — самая большая платформа видеомема

• Дом
• Горячей
• Случайный

• Подробнее . ..

  Показать меньше

• Мне нравится
• Закладки
• Сообщества

• Животные и домашние животные

• Мэшап

• Аниме

• Фильмы и сериалы

• Игры

• Мультфильмы

• Искусство и дизайн

• Музыка

• Новости и политика

• Спорт

• Наука и технологии

• Знаменитости

• Природа и путешествия

• Мода и красота

• танец

• Авто и техника

• NSFW

• Рекомендуемые

• Коуб дня

• Темная тема

.
