Большинство индикаторов панели приборов с описанием
Статьи 8 Декабря, 2016
В последнее время, из-за активного развития технологий и добавления их в транспортные средства все больше различных инструментов помогающих водителю при управлении транспортным средством — на панели приборов современного автомобиля все больше появляется новых световых опопещений. Стоит отметить, что световые обозначения новых функций могут отличаться в зависимости от марки транспортного средства или региона производства. Что затрудняет новичкам разобраться в большом разнообразии загорающихся или мигающих, так еще и разноцветных уведомлений на приборной панели.
Данная статья создавалась для помощи всем автовладельцам, при помощи которой можно кратко и быстро разобраться во всем разнообразии сигнализирующих значков. Примеры значков собраны со множества панелей приборов разных годов и стран производства.
Также отметим, что в современных транспортных средствах не редки случаи, когда на дисплее бортового компьютера или на экране мультимедийной системы дается краткое описание или уточнение причины загорания индикатора, так что, стоит обращать внимание и на имеющиеся экраны.

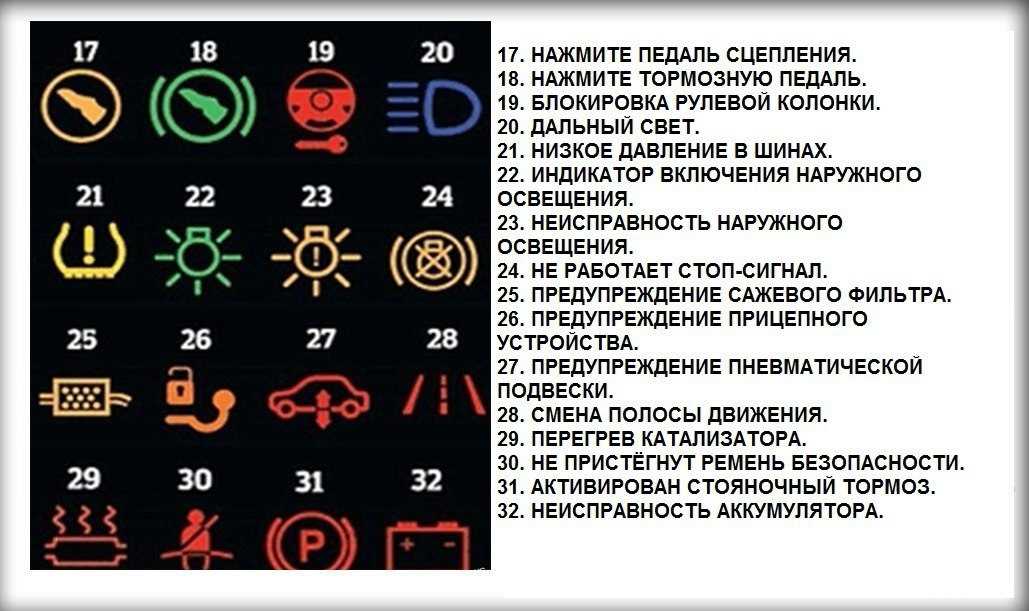

Индикаторы предупреждающие водителя
| Общий предупредительный знак, который заставляет водителя обратить внимание на важный для безопасности или нормального функционирования автомобиля (может сопровождаться дополнительным разъяснением на дисплее) | |
|
Вероятно, самый знакомый значек среди автовладельцев, данный знак в большинстве случаев обозначает использование ручного или стояночного тормоза, иногда означает критическое состояние тормозов. | |
|
Знак красного цвета, обозначающий перегрев мотора, в случае мигания — произошла поломка, а синий цвет значка означает переохлаждение жидкости. | |
Это стандартный способ информирования, который уже долгое время применяется производителями, обозначающий малое давление автомобильного масла в двигателе, или произошедшую серьезную поломку, ставшая причиной снижению давления. | |
|
Данные сигналы применяются в более современных автомобилях, и сообщают о понижении уровня моторного масла, при котором желательно долить до рекомендуемой нормы.
|
Индикаторы информирующие о работоспособности систем безопасности
| Индикатор работоспособности системы стабилизации автомобиля, обозначающий неработоспособность | |
| Сигнал обозначающий неполадки при диагностике подушек безопасности | |
| Сигнал напоминающий об отключенной подушке безопасности впередисидящего пассажира | |
| Индикатор сигнализирующий об автоматическом отключении подушки безопасности впередисидящего пассажира (если автомобиль считает, что переднее пассажирское сидение никем не занято). | |
Сигнал сообщающий о том, что боковые подушки безопасности отключены. Данные подушки безопасности устанавливаются на случай опрокидывания машины на бок, и могут быть отключены при езде на бездорожье и при риске ложного срабатывания датчиков. | |
| Отключение или поломка системы обеспечивающей предупреждение аварий. | |
| Сигнал обозначающий включение системы безопасности автомобиля против угона. | |
| Сигнал сигнализирующий об неправильной работе иммобилайзера или штатной противоугонки. | |
| Данный индикатор используется на большинстве спортивных автомобилях, и сигнализирует о возможных неполадках в трансмиссии машины. | |
| Индикатор обозначающий неисправность автоматической коробки передач. | |
| Данные сигналы предупреждают о перегреве автоматической коробки передач, при появлении данного сигнала не рекомендуется продолжать двигаться на автомобиле до полного охлаждения, и только затем продолжить движение. | |
Сигнал обозначающий неполадки в системе управления автоматической коробкой передач. | |
| Сигнал напоминающий о нахождении коробки передач в режиме “Parking”. | |
| Данный сигнал предупреждает о переходе автоматической коробки передач в аварийный режим, при этом трансмиссия переходит на третью ступень и появляется шанс самостоятельно доехать до автосервиса. Возможная поломка не уточняется. | |
| Это вспомогательный сигнал, обозначающий рекомендацию на включение следующей передачи для большего экономия бензина. | |
| Этот сигнал оповещает о неполадке в усилителе руля. | |
| Индикатор сигнализирующий об использовании стояночного тормоза. | |
|
Этот индикатор сигнализирует о снижении уровня тормозной жидкости. | |
| Эти индикаторы сигнализируют об отключенном преднамеренно или по причине неисправности ABS. | |
|
Напоминание о том, что необходима замена тормозных колодок критического уровня износа. | |
| значек неисправности EBD | |
| Индикатор сообщающий о неполадках стояночного тормоза | |
|
Уведомление напоминающее, что разблокирование автоматической коробки передач возможно при нажатой педали тормоза (для избежания самостоятельного скатывания автомобиля при выключенном моторе). | |
| Значек призывающий обратить внимание на давление в колесах машины. | |
| Индикатор сигнализирующий о возникновении сбоев в работе мотора автомобиля. | |
| Значек говорящий об активности системы старт/стоп. | |
|
Индикатор сигнализирующий о срабатывании системы. Которая в принудительном порядке снижает мощность мотора. Перезапуск двигателя через несколько минут может отключить данную ошибку, если не произошло серьезной поломки. | |
| Данный знак сигнализирует, о неисправности в моторе или трансмиссии в части электронного управления. | |
| Предупреждение о неисправности датчика кислорода в автомобиле, при этом сообщении желательно незамедлительно обратиться в автосервис. | |
| Индикатор предупреждающий о проблемах в работе катализатора, при этом срабатывает система принудительного снижения мощности двигателя. | |
| Не закрыта крышка бензобака или разгерметизация топливной системы. | |
| Информационный значек на дисплее автомобиля, обозначающий о наличии важного сообщения или информации. | |
| Дополнительный значек, который обозначает необходимость свериться с инструкцией на автомобиль для уточнения информации на дисплее. | |
| Сообщение о критическом снижении уровня тосола в транспортном средстве. | |
Критическая поломка в дроссельной заслонке. | |
| Информирование об ручном отключении или поломки контроля слепых зон. | |
| Напоминание о необходимости очередного ТО. | |
| Критический уровень загрязнения воздушного фильтра мотора. | |
|
Неполадки в видеосистеме ночного вождения. | |
|
Индикаторы сообщающие о работе EPS и ассистентов водителя |
Индикаторы помощников и ассистентов, а также других активных систем
| Данный набор сигналов обозначает различные функции системы управления тормозами, при этом, сигнал желтого или оранжевого цвета сообщают водителю на отключенную систему вручную или из-за неисправности. | |
Индикатор стабилизации автомобиля и ассистента при аварийном торможении. | |
| Индикатор обозначающий работоспособность KDSS. | |
| Индикатор ассистента старта на подъеме и ассистента в спуске с подъема. | |
|
Индикаторы сигнализирующий об отключении работы автоматической системы стабилизации автомобиля при заносе. Данная система помогает водителю выровнять автомобиль при неуправляемом заносе на дороге. | |
| Данный сигнал может обозначать режим работы ESP, EDS или антипробуксовочную систему. | |
| Индикатор напоминающий о необходимости диагностики или в другом случае сигнализирующий о включенной блокировке дифференциала. | |
| Индикатор говорящий о неполадки в ассистента при аварийном торможении. | |
Индикатор говорящий о ручном или автоматическом отключении интеллектуального ассистента аварийного торможения (возможно, сильно загрязнены датчики). | |
| Сигнал обозначающий активацию ESP. | |
| Сигнал о неработоспособности только ESP. |
Сигналы дополнительных систем
| Сигнал обнаружения ключа при наличии системы безключевого запуска двигателя. | |
| Два индикатора электронного ключа, первый сообщает об отсутствии самого ключа, второй напоминает о необходимости замены батареи ключа. | |
| Индикатор обозначающий зимний режим езды автомобиля. | |
| Сигнал, сообщающий водителю об отдыхе при длительном нахождении за рулем. | |
| Сигнал сообщающий о появлении препятствия впереди машины (чаще всего используется совместно с круиз-контролем). | |
| Сигнал об активации функции облегчающей процедуру попадания в автомобиль при наличии системы регулировки дорожного просвета. | |
Индикаторы активации работы круиз-контроля. | |
| Сигнал о работе электрического подогрева стекол. | |
| Сигнал автоматической активации тормозов при отсутствии движения. | |
| Индикатор режима работы настраиваемой подвески. | |
| Индикатор величины дорожного просвета при наличии пневмоподвески. | |
| Сигнал напоминающий о возможной неполадке в ходовой части автомобиля. | |
| Ручное или автоматическое отключение автоматического распознавания возможного столкновения, возможно из-за сильного загрязнение внешних датчиков. | |
| Индикатор режима езды с прицепом. | |
| Индикатор ассистента парковки. | |
| Сигнал о режиме работы ассистента удержания автомобиля на полосе движения. | |
| Сигнал сообщающий о неполадках в системе старт/стоп. | |
| Индикатор активности режима контроля экономии топлива. | |
Индикатор экономного режима систем автомобиля. | |
| Сигнал-рекомендация о переходе на следующую ступень для более эффективной экономии бензина или дизеля. | |
| Активация трансмиссии в заднеприводном режиме. | |
| Индикатор режима трансмиссии, при котором основной режим остается заднеприводный, но при возникшей необходимости крутящий момент передается на все четыре колеса. | |
|
Индикатор активного привода на четыре колеса. | |
| Индикатор режима работы трансмиссии при котором, активен режим привода на четыре колеса с пониженной раздаткой. | |
| ки межколесного дифференциала на задней осиа. | |
| Сигнал межосевого электронного дифференциалСигнал блокиров | |
| Сигнал отключения или поломки при попытке перехода трансмиссии в полноприводный режим. | |
Сигнал о возможной поломке в полноприводном режиме. | |
| Сигнал о неполадках полного привода, возможен перегрев системы дифференциала. | |
| Сигнал о перегреве масла в конструкции заднего дифференциала. | |
| Сигнал сообщающий о проблемах полноуправляемого шасси. | |
| Сигнал активности ассистента старта автомобиля при гололеде со второй скорости. | |
| Индикатор готовности работы вариатора автомобиля. | |
| Сигнал о проблемах в использовании рулевой системы (с изменяемым количеством передаточных чисел). | |
| Индикаторы показывающие текущий включенный режим езды автомобиля. | |
| Индикатор активности режима, при котором автоматическая коробка передач переходит на следующую ступень при повышенных оборотах. |

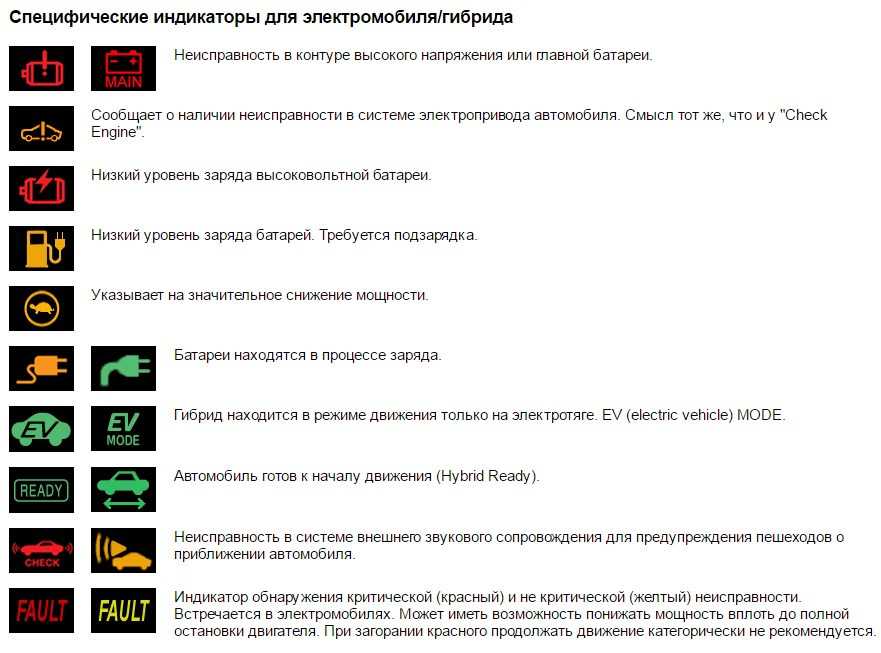

Система индикации электромобилей гибридов
Сигнал сообщающий о проблемах с главным аккумулятором. | |
| Сигнал предупреждающий о сильной степени разрядки аккумулятора. | |
| Индикатор заменяющий «проверьте двигатель» в электромобилях. | |
|
Сигнал сообщающий о необходимости заряда батарей. | |
| Сигнал информирующий о переходе системы в режим снижения мощности. | |
| Сигнал включающийся во время заряда батареи. | |
| Индикатор машины с гибридной установкой, обозначающий движение на электрической тяге. | |
| Сигнал готовности машины к началу движения. | |
| Индикатор сообщающий о неполадках в системе звукового сигнала. | |
| Сигнал сообщающий о возникновении неполадок в электромобиле, при индикаторе красного цвета немедленно обратитесь в сервисный центр. |
Сигналы в машинах с дизельными двигателями
Информирование о режиме свечей накаливания, для подогрева дизельного топлива. | |
| информирование о неполадках с сажевым фильтром. | |
| Информация о нехватке специальной каталитической жидкости в системе. | |
| Значек оповещающий о проблемах в системе очистки отработанных газов. | |
| Сообщение о присутствии воды в дизельном топливе или о других проблемах в системе очистки топлива. | |
| Неполадки в электронных системах транспортного средства, или в некоторых автомобилях предупреждает о наличии воды в дизельном топливе. | |
| Информация напоминающая о приближении срока замены газораспределительного ремня. |
Общие значки работы внешних световых приборов
| Значек об работе наружного освещения. | |
| Вышедшая из строя как минимум одна лампа в машине. | |
Информация об активированной системе управления ближним и дальним светом. | |
| Информирование о проблемах в работе автоматического регулировке наклона головной оптики. | |
| Дезактивация или проблемности адаптивных фар. | |
| Активность системы автоматического включения дневных ходовых огней. | |
| Информационный сигнал, сообщающий о неработоспособности стоп-сигнала. | |
| Использование габаритных осветительных приборов. | |
|
Использование противотуманных фар. | |
| Работа задних противотуманных фар. | |
| Использование поворотных сигналов или аварийного сигнала. |
Некоторые возможно имеющиеся значки
| контроль ремней безопасности | |
| открытые двери | |
Оповещение при нехватке бензина в топливном баке. © 2007-2023. Панель приборов автомобиля, значение индикаторов — подробная инструкцияПриборная панель автомобиля — неотъемлемая составляющая каждого современного авто. Панель приборов автомобиля содержит множество не понятных на первый взгляд индикаторов и пиктограмм, задача которых — вовремя сигнализировать обо всех изменениях в работе мотора, а также информирование водителя о возможных поломках на ранней ее стадии.
