Обманка лямбда зонда схема: 3 способа сделать обманку на лямбда-зонд

Механическая и электронная обманка лямбда-зонда своими руками: чертежи и схемы

Каталитический нейтрализатор – деталь сугубо экологического предназначения. Платина, и палладий, нанесенные на поверхности его сот, ускоряют окисление отработанных газов до безвредного водяного пара и углекислого газа, поглощаемых деревьями. А родий активизирует восстановление чистого азота. Все вредные вещества взаимодействуют с кислородом, а значит, его доля на выходе из катализатора должна уменьшаться. Нормы ЕВРО 3 и выше жестко регламентирует, насколько именно его должно быть меньше. Поэтому на любой машине, удовлетворяющей этим стандартам, за «банкой» всегда установлен второй датчик кислорода. Его-то и обманывают.

Зачем вообще нужно обманывать датчик кислорода



Если вы узнали стоимость замены маслосъемных колпачков, и решили оттянуть проведение этой процедуры, то помните – каталитический нейтрализатор не вечен. Редко кто меняет его на аналог, а уж тем более на оригинал. Гораздо дешевле поставить пламегаситель, а вопрос доокисления вредных веществ в отработанных газах закрыть установкой обманки катализатора своими руками. Идея этого решения в том, чтобы не удалять второй кислородный датчик, а заставить его показывать нужные для нормального функционирования ЭБУ показания.

Если вырезать катализатор, а в электронной системе управления двигателем оставить все как есть, то мигом получите ошибку по лямбде. Об этом оповестит значок Check Engine, «задушенная» педаль газа и увеличенный расход топлива.

Почему обманывают только вторую лямбду? Во-первых, она контролирует именно состояние катализатора. Но в некоторых моделях она повышает точность дозирования компонентов топливовоздушной смеси (часто при использовании неверной обманки резко возрастает расход бензина). Во-вторых, первый сенсор выполняет важную функцию – корректирует содержание бензина и воздуха в цилиндрах, делая это из соображений экономии топлива и заботы об экологии.

К сведению.

Лямбда-зонд, расположенный сразу за выпускным коллектором, есть у всех инжекторных моторов. Второй датчик появился на автомобилях с классом ЕВРО 3 и выше.

Альтернатива эмуляции одна – перепрошивка. Программы управления под ЕВРО 2 видят только один датчик кислорода – тот, который корректирует смесеобразование. «Шить» ЭБУ только с целью отключения второго сенсора дорого, да и надежность неоригинальной прошивки может хромать.

Что такое эмулятор лямбда-зонда

Обмануть датчик кислорода – это значит заставить его выдавать кондиционные величины. То есть показать электронной системе управления мотором, что каталитический нейтрализатор есть, и он исправно чистит выхлопные газы.



Как выглядит

Встречается два вида обманок: механические и электронные. Общее представление о том, какими они бывают, дает таблица с фото.



Вид обманки	Подвид	Фото эмулятора
Механическая	Заглушка с отверстием
	Втулка с миникатализат

Как сделать обманку лямбда-зонда своими руками

Большинство современных автомобилей имеют специальные электронные системы контроля. Они позволяют экономить расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов системы выпуска газов является лямбда-зонд. При его поломке двигатель начинает работать в аварийном режиме. Можно ли устранить проблему своими руками?

Принцип действия лямбда-зонда и вопросы его ремонта

Датчик фиксирует количество кислорода в выхлопе автомобиля и передаёт его на пульт управления. В зависимости от показаний зонда компьютер регулирует уровень обогащения смеси, которая подаётся в камеру сгорания. В большинстве моделей устанавливают два зонда: один перед катализатором, а второй – за ним. В процессе эксплуатации кислородные датчики выходят из строя, производители рекомендуют проводить чистку устройств каждые 30 тысяч километров.

Многие автолюбители забывают о подобных рекомендациях и сталкиваются с проблемой уже после загорания аварийного знака на панели. Чаще всего лямбда-зонд не подлежит ремонту. Стоимость устройства немаленькая, и его замена всегда очень некстати. Народные умельцы нашли выход из этой неприятной ситуации. Они предлагают использовать специальную автомобильную обманку, которая позволит двигателю работать в нормальном состоянии и отключит аварийный сигнал Check Engine.

Совет: Не стоит полностью отключать или блокировать один из датчиков, это не решит проблему и приведёт лишь к увеличенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать обманку кислородного датчика

Сделать обманку для бортового компьютера своими руками можно тремя способами:

• установить механическую втулку;
• подключить несложную электронную схему;
• сделать перепрошивку контроллера.

Каждый из методов вполне эффективно решает проблему вышедшего из строя датчика и возвращает работу двигателя в нормальное состояние.

Механический способ (с чертежами ввёртыша)

Чтобы обмануть контроллер, необходимо установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали понадобится:

• металлическая заготовка;
• обрабатывающий станок;
• отвёртка;
• набор ключей.

Совет: Рекомендуем использовать заготовку из бронзы или теплоустойчивой стали – эти металлы могут выдерживать высокую температуру и не деформироваться.

Бронзовую механическую обманку можно сделать вручную или заказать её изготовление специалисту

Сделать деталь можно даже без специальных навыков работы, главное – иметь хороший токарный станок. В крайнем случае можно заказать её изготовление у знакомого специалиста.

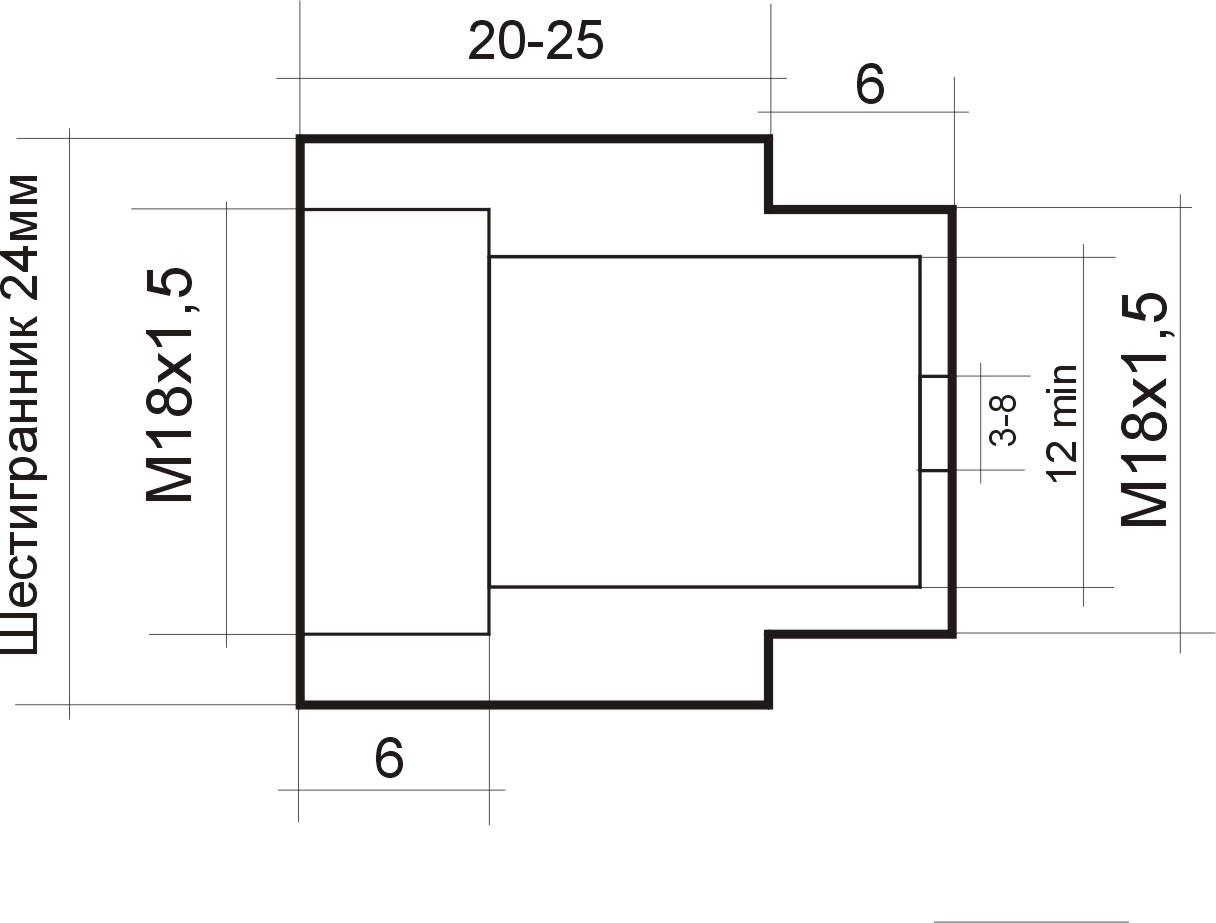

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответсвовать схеме по форме и размерам

Чтобы установить механическую заглушку, необходимо сделать следующее:

1. Поднимаем автомобиль на эстакаду.
2. Отключаем клемму «минус» на аккумуляторе.
3. Выкручиваем зонд.

   Для установки механической обманки датчик нужно выкрутить

4. Накручиваем зонд на втулку, как показано на фото.

   Сделанная точно по схеме деталь накручивается на лямбда-зонд

5. Устанавливаем датчик на место и подключаем аккумулятор.

После запуска двигателя сигнал Check Engine должен потухнуть. Таким образом, датчик немного отодвигается от потока выхлопных газов. Механическая обманка-ввёртыш подходит для большинства моделей автомобилей, главное, чтобы датчик вкручивался в корпус.

Как сделать и установить электронный (со схемой)

Так как контроллер принимает электронные сигналы, которые к нему поступают от лямбда-зонда, можно поставить специальную схему-обманку. Она подключается к проводам, которые идут от датчика к разъёму. Место установки у разных моделей отличается: это может быть центральный тоннель между сидениями, торпеда или моторный отсек. Чтобы сделать электронную схему, приготовьте следующие материалы:

• паяльник с тонкой насадкой;
• конденсатор ёмкостью 1 мкФ;
• резистор на 1 МОм;
• нож;
• канифоль.

  Электронная обманка должна быть правильно собрана согласно схеме подкючения

Перед началом работы отключаем минусовую клемму. Все соединения необходимо хорошо изолировать. Лучшим вариантом будет поместить схему в пластиковую форму и залить все эпоксидным клеем.

Все соединения электронной обманки должны быть хорошо изолированы

В продаже можно встретить уже готовые электронные обманки. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и формирует нужные показатели для бортового компьютера. Такие устройства легко подключаются, но обойдутся дороже самодельной схемы.

Видео изготовления электронной обманки датчика и проверка её работы

Перепрошивка контроллера: стоит ли делать своими руками

Ещё одним вариантом обманки можно назвать перепрошивку самого бортового компьютера. Изменяя алгоритм работы устройства, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность данного метода состоит в том, что при неправильных действиях будет сложно восстановить прежнюю работу компьютера. Оригинальную заводскую прошивку очень сложно достать, и стоимость её довольно большая. Поэтому доверить такую работу нужно только опытному специалисту, которого вы знаете лично.

Последствия установки обманок разного типа

При установке обманок стоит брать во внимание, что все работы выполняются на свой страх и риск. При неправильной установке подобных устройств могут возникнуть следующие неисправности:

1. Нарушение работы двигателя из-за неправильной регулировки впрыска бортовым компьютером.
2. Повреждение электропроводки и контроллера при неправильно спаянной схеме.
3. Ошибки при работе бортового компьютера.
4. Повреждение датчиков.

Работы с какой бы то ни было электроникой необходимо выполнять крайне аккуратно. Даже малейшая неточность может привести к поломке, поэтому нужно чётко следовать инструкциям.

Совет: Не стоит заказывать обманки в интернете на сомнительных сайтах. Большая часть из них плохо работает и не принесёт ожидаемого результата.

Обманки лямбда-зондов практикуют многие автолюбители. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно сделать обманку и установить её, чтобы не возникло негативных последний для бортового компьютера или двигателя.

Оцените статью: Поделитесь с друзьями!

Обманка лямбда-зонда своими руками: руководство для изготовления

Автор omsaananda На чтение 5 мин. Просмотров 830 Опубликовано 17/09/2018 Обновлено 17/09/2018

Современные автомобили оснащены различными системами контроля, в том числе лямбда-зондами. Последние также имеют названия: кислородный контроллер, датчик О2 и ДК. Этот контроллер является частью выхлопной системы, отвечающей эокстандартам EURO-4 и выше. При неисправности зонда мотор переходит в аварийный режим, а на панели отображается сигнал ошибки. Чтобы перехитрить система, автовладельцы придумали использовать обманку лямбда-зонда, своими руками её изготовить может каждый автовладелец, имеющий знания в электронике. Сегодня мы подробнее разберёмся как можно это сделать.

Что такое лямбда-зонд и зачем нужна обманка

Появление подобных механизмов было спровоцировано жёсткими экологическими нормами. После установки в современные автомобили каталитических нейтрализаторов, возникла необходимость контролировать состав воздушно-топливной смеси. Эту функцию на себя взял лямбда-зонд.

Название основано на греческой букве, обозначающей избыток воздуха в топливно-воздушной смеси. Лямбда-зонд – датчик для измерения качественного состава выхлопных газов. Если лямбда-зонд неисправен, то ЭБУ начинает работать по усреднённым параметрам. Это приводит к повышению расхода топлива, снижению мощности и другим неприятным последствиям.

Лямбда-зонд наиболее уязвимый датчик в автомобиле, поэтому автовладельцы придумали использовать специальные обманки, позволяющие передать на датчик нужные показатели или вовсе блокировать их.

Обманка лямбда-зонда своими руками: инструкция

Сегодня существует несколько вариантов сделать обманку лямбда-зонда своими руками. Самый простой вариант – установить механическую втулку. Те, кто дружит с электроникой, могут изготовить несложную электронную схему. Третий доступный вариант – перепрошивка контроллера. Проблему решит любой из приведённых вариантов, который из них использовать, зависит от умений и навыков автовладельца. Стоит отметить, что сегодня продаются специальные устройства и если вы не уверены в своих силах, лучше купить приспособление или обратиться к профессионалу. Это поможет избежать многих проблем с машиной.

Механическая обманка

Первый, и самый несложный способ – установка металлической втулки между лямбда-зондом и выхлопной трубой. Для изготовления детали понадобятся навыки работы на обрабатывающем токарном станке. Кроме того, нужно подготовить металлическую заготовку, желательно из бронзы или теплоустойчивой стали, отвёртку и набор ключей.

Если навыков работы с токарным станком по чертежу у вас нет, то лучше перепоручить это дело знакомому специалисту. Важно соблюсти всё размеры и пропорции, указанные на чертеже. Внутренние полости заглушки необходимо заполнить керамической крошкой с каталитическим покрытием.

После изготовления наступает не менее важный этап, необходимо установить заглушку. Для этого проделайте следующие шаги.

1. Поднимите транспортное средство на эстакаду.
2. От аккумулятора отключите минусовую клемму.
3. Выкрутите верхний зонд, он располагается между катализатором и выпускным коллектором.
4. Зонд накручиваем на изготовленную втулку.
5. Устанавливаем датчик в исходное положение и подключаем клемму обратно.

После запуска аккумулятора датчик на панели управления перестанет выдавать ошибку, и машина будет работать как часы. Такой вариант обманки подойдёт для всех автомобилей, в которых датчик вкручивается в корпус.

Электронный вариант

При желании можно скорректировать сигналы, которые зонд подаёт к контроллеру. Для этого используют схему обманки лямбда-зонда, своими руками её можно изготовить при условии наличия минимальных знаний в электронике.

Такие обманки подключаются к проводам, направленным к датчику. Место установки на разных автомобилях отличается – это или центральный тоннель между сидениями, или даже моторный отсек.

Вот перечень материалов, которые понадобятся при изготовлении обманки лямбда-зонда своими руками.

• Паяльник с тонким наконечником.
• Конденсатор, неполярный 1 мкФ Y5V, +/- 20%.
• Резистор 1 Мом, С1-4 имп, 0,25 Вт.
• Канифоль, изолента и нож.

Чтобы собранная схема сохранила прочность конструкции и попросту не порвалась лучше разместить её в пластиковый контейнер и залить эпоксидкой.

Чтобы монтировать обманку необходимо отключить минусовую клемму от бортового аккумулятора. Разрежьте провод, идущий от датчика к разъему. Синий провод соедините через резистор. Конденсатор впаяйте между белым и синим проводом. Заизолируйте открытые соединения.

Если вы не имеете даже малейшего опыта работы с электросхемами, лучше не браться за это занятие. Сегодня в автомаркетах достаточное количество готовых решений, с несложной установкой.

Перепрошивка контроллера

Ещё один вариант решить проблему – перепрошить блок управления. Такой подход позволяет блокировать обработку данных со второго кислородного датчика. После перепрошивки всё имеющиеся лямбда-зонды удаляются из автомобиля и больше не используются.

Стоит отметить, что это довольно рискованный шаг. Лучше доверить работу профессионалу, так как есть шансы полностью вывести из строя всю бортовую электронику. Вернуть заводские установки после подобных манипуляций часто невозможно. С осторожностью стоит относиться и к покупке готовых прошивок в интернете.

В любом случае работать над программным обеспечением должен специалист, который без труда отключит обработку данных на системном уровне.

Это всё варианты обманки лямбда-зонда, своими руками можно сделать каждую из них, но важно действительно разбираться в вопросе. Каждое вмешательство может повлечь за собой неприятные последствия: нарушение работы мотора, сбой в бортовом компьютере, повреждение электропроводки и многое другое. Будьте предельно осторожны или же всё-таки доверьте дело профессионалу.

Делитесь статьёй в социальных сетях и оставайтесь с нами — мы расскажем немало интересного. Всех желающих ждём в обсуждениях, поговорим о лямбда-зондах, их влиянии на работу автомобиля и опыте использования обманок.

Схема обманки лямбда

Схема эмулятора лямбда зонда своими руками

Дата публикации: 16 января 2017.
Категория: Автотехника.

Лямбда зонд (также называется кислородным контроллером, датчиком O2, ДК) является неотъемлемой частью выхлопной системы автотранспортных средств, отвечающих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно устанавливается 2 лямбда зонда и более) контролирует содержание O2 в выхлопных смесях автотранспортного средства, благодаря чему значительно снижается выброс ядовитых отходов в атмосферу.

В случае некорректной работы ДК или если произошло отключение лямбда зонда, функционирование силового агрегата может быть нарушено, из-за чего мотор перейдет в аварийный режим (на панели загорится Check Engine). Чтобы такого не случилось, систему автомобиля можно перехитрить, установив обманку.

Механическая обманка лямбда зонда («ввертыш»)

«Ввертыш» – это втулка, изготовленная из бронзы или теплоустойчивой стали. Внутренняя часть такой «проставки» и ее полости заполняются керамической крошкой со специальным каталитическим покрытием. Благодаря этому отработанные газы дожигаются быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 ДК.

Важно! Любая обманка устанавливается только на исправный лямбда зонд.

Самодельная обманка лямбда зонда, схема которой представлена ниже, проста в изготовлении. Для этого вам потребуется подготовить:

• заготовку;
• отвертку;
• набор ключей.

Делается обманка на обрабатывающем токарном станке. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда зонда производится следующим образом:

• Поднимите авто на эстакаду.
• Отключите минусовую клемму на АКБ.
• Выкрутите первый (верхний) зонд (если их два, то снимите тот, который расположен между катализатором и выпускным коллектором).
• Вкрутите лямбда зонд в «проставку».
• Установите «усовершенствованный» датчик на место.
• Подключите клемму к аккумулятору.

Полезно! Обычно механическая обманка второго лямбда зонда не выполняется, так как этот ДК защищен катализатором и контролирует только его состояние. Самым чутким является именно первый датчик, который установлен ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть. Если этот способ не сработал, можно воспользоваться более дорогостоящей обманкой.

Электронная обманка

Еще один способ устранения проблем с ДК – это электронная обманка лямбда зонда, схема которой представлена чуть ниже. Так как датчик кислорода передает сигнал контроллеру, то схема-обманка, подключенная к проводке от датчика к разъему, позволит «загрубить» систему. Благодаря этому, в ситуации, если лямбда зонд будет неисправен, силовой агрегат будет продолжать работать корректно.

Полезно! Места установки такой обманки могут отличаться в зависимости от модели АТС. Например, она может быть монтирована в центральный тоннель между сиденьями, в торпеде или моторном отсеке.

Схема-обманка – это однокристальный микропроцессор, который анализирует процессы в катализаторе, получает данные от первого ДК, обрабатывает их, преобразует до показателей второго датчика и выдает на процессор автомобиля соответствующий сигнал.

Чтобы установить обманку этого типа, вам потребуется схема подключения лямбда зонда, которая выглядит следующим образом.

Как видите, бывает разная распиновка лямбда зонда (4 провода, три и два). Цвета проводов могут также отличаться, чаще всего встречаются изделия с 4 пинами (2 черных, белый и синий).

Для изготовления обманного устройства, вам потребуется:

• паяльник с мелким жалом и припой;
• канифоль;
• неполярный конденсатор емкостью 1 мкФ Y5V, +/- 20%;
• резистор (сопротивление) на 1 мОм, С1-4 имп, 0,25 Вт;
• нож и изоляционная лента.

Полезно! Перед установкой, схему лучше всего поместить в пластиковый корпус и залить ее «эпоксидкой».

Дальше электронная обманка на лямбда зонд своими руками монтируется следующим образом:

• Отключите минусовую клемму АКБ.
• «Препарируйте» провод, который идет от самого ДК к разъему.
• Разрежьте синий провод и подсоедините его обратно через резистор.
• Впаяйте неполярный конденсатор меду белым и синим проводами.
• Заизолируйте соединения.

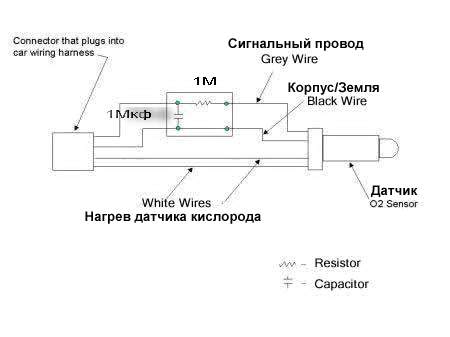

Ниже представлена схема обманки лямбда зонда своими руками для распиновки на 4 провода.

На заключительном этапе, должно получиться следующее.

Такие манипуляции не стоит выполнять, если у вас нет должного опыта. Сегодня в магазинах представлены готовые схемы-обманки, которые без труда сможет установить даже начинающий водитель.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решаются на перепрошивку блока управления, благодаря чему блокируется обработка сигналов второго кислородного датчика. Однако необходимо учитывать, что любые изменения алгоритма работы системы могут привести к необратимым последствиям, так как вернуть заводские настройки будет практически невозможно и затратно. Поэтому выполнять такие манипуляции самостоятельно не рекомендуется. То же самое касается и готовых прошивок, которые продаются в интернете.

Полезно! При перепрошивке лямбда зонды удаляются.

Если вы все-таки хотите произвести перепрошивку системы, то обратитесь к грамотному специалисту, который сможет отключить получение данных ДК с помощью специализированного оборудования.

Также стоит учитывать, что практически любое вмешательство в работу систем, может привести к не самым приятным последствиям.

Какие последствия бывают после установки обманок

Нужно понимать, что любая обманка устанавливается на страх и риск автовладельца. Если монтаж был произведен неправильно, то вы можете столкнуться со следующими проблемами:

• Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может произойти нарушение работы мотора.
• Если схема неправильно спаяна, это может привести к повреждению электропроводки.
• В процессе установки обманки вы можете повредить датчики кислорода, после чего даже не узнаете об их неисправности (так как у вас уже будет установлена обманка).
• После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор. В отличие от обманки, он не «обманывает» блок управления, а лишь обеспечивает его корректную работу, преобразуя сигнал ДК. Внутри эмулятора также установлен микропроцессор (как и в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

В заключении

Многие автовладельцы устанавливают на свои машины самодельные обманки, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за выгодой, вы вполне можете столкнуться с большими денежными затратами, если кустарное устройство повлияет на работу «жизненно-важных» систем. Поэтому устанавливать обманки рекомендуется, только если вы смыслите в работах такого плана.

Как сделать обманку лямбда-зонда

Жёсткий экологический контроль заставляет автопроизводителей делать всё возможное, чтобы соответствовать стандартам Евро, контролирующим состав и структуру выхлопа. Подавляющее большинство современных моделей комплектуются лямбда-зондом (альтернативные названия – кислородный контроллер, датчик кислорода, датчик О2). Его назначение и заключается в контроле содержания выхлопа посредством анализа содержания в нём кислорода. Владельцам автомобилей, не оснащённых такой контролирующей выхлоп системой (как правило, устаревших или очень бюджетных), в этом плане повезло. Во всяком случае, часть проблем, связанных с неисправностями системы выхлопа, для них отпадает.

Между тем подобные неисправности случаются, и не так уж редко. Нарушение нормальной работы лямбда-зонда приводит к проблемам с обменом информацией между кислородным датчиком и ЭБУ, который воспринимает это как серьёзную неисправность, сигнализируя об этом загоранием индикатора «Check Engine». Обойти эту ситуацию без замены кислородного контроллера на исправный (стоимость которого достаточно велика) можно, используя так называемую обманку лямбда-зонда. Это позволит бортовому контроллеру перейти на работать из аварийного в штатный режим.

Что собой представляет обманка лямбда-зона

В целом, лямбда-зонд – действительно полезное устройство, позволяющее существенно уменьшить вредность выхлопа (в соответствии с жёсткими стандартами Евро-4/5), одновременно снизив расход горючего.

Конструктивно такое устройство представляет с

Электронная обманка лямбда зонда своими руками

Публикую 2 способа создания электронной обманки лямбда зонда своими руками, найденными в блогах драйв2.ру

Наконец-то дошли руки до датчика второго лямбда зонда

Спаял резистор и конденсатор, согласно схемы

Схема очень простая. Взял из интернета)
Потребовалось:
— неполярный конденсатор на 1мкФ (микрофарад)
— сопротивление на 1 МОм (мегаом) 0,5 Вт
— паяльник
— 30 минут (снять защиту картера, открутить датчик, спаять)))

все по схеме)

и на термоусадку…)

Чек пока не скидывал, но должно все работать)))

Второй способ (владелец Ниссан Примера)

Схема та же самая, как и в первом способе.

Изменения коснулись номиналов деталей. Резистор нужен на 150-180 кОм, конденсатор 1 мкФ. Поискал по разборке (работаю в сервисном центре по ноутбукам и прочей цифровой технике), нашел необходимое.

Вот что получилось:

Обманка

Обрабатываем все это добро поксиполом, и упаковываем в термотрубку (монетка для пояснения размеров конструкции):

Итоговый вид изделия

Пробег на ней уже более 10000 км, Check Engine не загорался ни разу, расход в норме. Смотрел осциллограммы с помощью провода VAG-COM и прогой TECU3, график второй лямбды практически идентичен графику с машины с катализатором.

Рекомендую!

Обманка работает на Nissan Primera P12, Mitsubishi Lancer 9, Chevrolet Lacetti. Для адаптации к другим авто:

Самый правильный подход — снять осциллограмму с машины с живым катализатором, собрать обманку с теми номиналами что я предложил, и сравнить. Если импульсы выше чем должны быть — сопротивление резистора увеличить, если ниже — уменьшить, вот и все =)

Как сделать простую обманку лямбда-зонда или кислородного датчика

В этой статье хочу поговорить о том какими способами можно сделать обманку лямбда-зонда или кислородного датчика своими руками. Обычно такие обманки делаются при вырезке катализатора, его плохой работе или когда неисправен второй лямбда зонд, то можно не покупая новый поставить обманку.

Лямбда-зонд или кислородный датчик преобразовывает в электрический сигнал данные о том сколько в выхлопных газах содержится кислорода. Датчик подаёт электрический сигнал в тот момент, когда он зафиксировал изменения кислорода, сигнал передаётся на контроллер, который принимает сигнал и сравнивает полученные данные c заложенными в памяти показателями.

При несовпадении полученных данных с оптимальными значениями для текущего режима, блок управления изменяет соответствующим образом длительность впрыска топлива.
Это делается для достижения максимальной эффективности работы двигателя, экономит топливо и уменьшает количество вредных выбросов в атмосферу.

Обычно в последнее время на автомобилях устанавливают два датчика, один до катализатора, второй после катализатора, сигналы от этих двух датчиков должны отличаться, тогда блок управления регулирует длительность впрыска согласно полученным сигналам с 2-х датчиков, но если один из датчиков вышел из строя или владелец автомобиля удалил катализатор, как вариант заменил его пламегасителем, сигналы 2-х датчиков начнут совпадать, что будет воспринято блоком управления как аварийный режим.

Контроллер в этом случае выберет усредненные параметры управление впрыском, что приведет в итоге к увеличению расхода топлива с одновременным снижением мощности двигателя и его нестабильной работы по холостому ходу, а на приборной доске загорится «Сheck-Engine» сообщая об ошибке.

Итак, рассмотрим механический тип обманки, это когда на место второго датчика устанавливают проставку, а потом уже в неё вкручивают лямбда-зонд. Проставку можно изготовить по нижеприведенному чертежу, который проверен уже не одним годом эксплуатации.

Но более эффективным я считаю сделать обманку вторым способом, так как у меня нет знакомого токаря, а вот запаять одно сопротивление и конденсатор наверное сумею. Внизу на рисунке нарисовано, как нужно внедрить конденсатор и резистор в провода, которые идут к кислородному датчику.Этот способ тоже проверен временем и зарекомендовал себя с положительной стороны.

И ещё хочу отметить один момент, что бывает выходит из строя обогреватель самого датчика, в этом случае тоже вылезает ошибка «Сheck-Engine», но и тут можно поставить обманку.

Это можно сделать так, не выкручивая кислородный датчик подсоединяем к двум белым проводом, которые идут на обогреватель датчика, простую автомобильную лампочку, например от габаритов, желательно чтобы она имела сопротивление от 4 до 12 Ом (на разных автомобилях сопротивление бывает разное).

Сопротивление лампочки будет говорить ЭБУ, что обогреватель находится в исправном состоянии и не будет выдавать ошибку. Это приемлемо только для второго кислородного датчика, который находится после катализатора.

И подведем итог, что сделать обманку кислородного датчика не такая уж и сложная задача. Всем удачи на дорогах.

Как сделать обманку лямбда-зонда своими руками

Большинство современных автомобилей имеют специальные электронные системы контроля. Они позволяют экономить расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов системы выпуска газов является лямбда-зонд. При его поломке двигатель начинает работать в аварийном режиме. Можно ли устранить проблему своими руками?

Принцип действия лямбда-зонда и вопросы его ремонта

Датчик фиксирует количество кислорода в выхлопе автомобиля и передаёт его на пульт управления. В зависимости от показаний зонда компьютер регулирует уровень обогащения смеси, которая подаётся в камеру сгорания. В большинстве моделей устанавливают два зонда: один перед катализатором, а второй – за ним. В процессе эксплуатации кислородные датчики выходят из строя, производители рекомендуют проводить чистку устройств каждые 30 тысяч километров.

Многие автолюбители забывают о подобных рекомендациях и сталкиваются с проблемой уже после загорания аварийного знака на панели. Чаще всего лямбда-зонд не подлежит ремонту. Стоимость устройства немаленькая, и его замена всегда очень некстати. Народные умельцы нашли выход из этой неприятной ситуации. Они предлагают использовать специальную автомобильную обманку, которая позволит двигателю работать в нормальном состоянии и отключит аварийный сигнал Check Engine.

Совет: Не стоит полностью отключать или блокировать один из датчиков, это не решит проблему и приведёт лишь к увеличенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать обманку кислородного датчика

Сделать обманку для бортового компьютера своими руками можно тремя способами:

• установить механическую втулку;
• подключить несложную электронную схему;
• сделать перепрошивку контроллера.

Каждый из методов вполне эффективно решает проблему вышедшего из строя датчика и возвращает работу двигателя в нормальное состояние.

Механический способ (с чертежами ввёртыша)

Чтобы обмануть контроллер, необходимо установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали понадобится:

• металлическая заготовка;
• обрабатывающий станок;
• отвёртка;
• набор ключей.

Совет: Рекомендуем использовать заготовку из бронзы или теплоустойчивой стали – эти металлы могут выдерживать высокую температуру и не деформироваться.

Бронзовую механическую обманку можно сделать вручную или заказать её изготовление специалисту

Сделать деталь можно даже без специальных навыков работы, главное – иметь хороший токарный станок. В крайнем случае можно заказать её изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответсвовать схеме по форме и размерам

Чтобы установить механическую заглушку, необходимо сделать следующее:

1. Поднимаем автомобиль на эстакаду.
2. Отключаем клемму «минус» на аккумуляторе.
3. Выкручиваем зонд.

   Для установки механической обманки датчик нужно выкрутить

4. Накручиваем зонд на втулку, как показано на фото.

   Сделанная точно по схеме деталь накручивается на лямбда-зонд

5. Устанавливаем датчик на место и подключаем аккумулятор.

После запуска двигателя сигнал Check Engine должен потухнуть. Таким образом, датчик немного отодвигается от потока выхлопных газов. Механическая обманка-ввёртыш подходит для большинства моделей автомобилей, главное, чтобы датчик вкручивался в корпус.

Как сделать и установить электронный (со схемой)

Так как контроллер принимает электронные сигналы, которые к нему поступают от лямбда-зонда, можно поставить специальную схему-обманку. Она подключается к проводам, которые идут от датчика к разъёму. Место установки у разных моделей отличается: это может быть центральный тоннель между сидениями, торпеда или моторный отсек. Чтобы сделать электронную схему, приготовьте следующие материалы:

Перед началом работы отключаем минусовую клемму. Все соединения необходимо хорошо изолировать. Лучшим вариантом будет поместить схему в пластиковую форму и залить все эпоксидным клеем.

Все соединения электронной обманки должны быть хорошо изолированы

В продаже можно встретить уже готовые электронные обманки. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и формирует нужные показатели для бортового компьютера. Такие устройства легко подключаются, но обойдутся дороже самодельной схемы.

Видео изготовления электронной обманки датчика и проверка её работы

Перепрошивка контроллера: стоит ли делать своими руками

Ещё одним вариантом обманки можно назвать перепрошивку самого бортового компьютера. Изменяя алгоритм работы устройства, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность данного метода состоит в том, что при неправильных действиях будет сложно восстановить прежнюю работу компьютера. Оригинальную заводскую прошивку очень сложно достать, и стоимость её довольно большая. Поэтому доверить такую работу нужно только опытному специалисту, которого вы знаете лично.

Последствия установки обманок разного типа

При установке обманок стоит брать во внимание, что все работы выполняются на свой страх и риск. При неправильной установке подобных устройств могут возникнуть следующие неисправности:

1. Нарушение работы двигателя из-за неправильной регулировки впрыска бортовым компьютером.
2. Повреждение электропроводки и контроллера при неправильно спаянной схеме.
3. Ошибки при работе бортового компьютера.
4. Повреждение датчиков.

Работы с какой бы то ни было электроникой необходимо выполнять крайне аккуратно. Даже малейшая неточность может привести к поломке, поэтому нужно чётко следовать инструкциям.

Совет: Не стоит заказывать обманки в интернете на сомнительных сайтах. Большая часть из них плохо работает и не принесёт ожидаемого результата.

Обманки лямбда-зондов практикуют многие автолюбители. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно сделать обманку и установить её, чтобы не возникло негативных последний для бортового компьютера или двигателя.

Оцените статью: Поделитесь с друзьями!

Обманка лямбда зонда (датчика кислорода) своими руками

Человеческая цивилизация на протяжении последних столетий живет в явной дисгармонии с природой. Технический прогресс не только сделал повседневную жизнь людей проще, но и одновременно вызвал доселе неизвестные проблемы. Загрязнение земли различными отходами жизнедеятельности Homo sapiens достигли своего апогея в XXI веке, поэтому современные разработки ученых, практически во всех областях, нацелены на получение максимально безопасных для окружающей среды технологий. Учитывая вышеизложенное, «экологически безопасный» вид человека представлен на иллюстрации ниже.

Например, выбросы двигателя внутреннего сгорания в автомобилях последнего поколения являются менее токсичными, благодаря установке электронных систем впрыска топлива. Для обеспечения обратной связи, позволяющей проконтролировать эффективность работы такой установки, в выхлопную трубу монтируется небольшой датчик, который называется лямбда зонд или кислородный анализатор.

Когда возникает необходимость в установке обманки лямбда зонда

Обманка кислородного лямбда зонда устанавливается многими автомобилистами, как правило, исходя из экономических соображений. Цена нового катализатора или датчика может быть достаточно велика, поэтому при неисправности этих деталей может быть установлено устройство, эмулирующее наличие оригинального изделия. Желание повысить мощность двигателя также может являться причиной подобной «махинации». Для увеличения тяги вырезают нейтрализатор. Услуги по удалению катализатора предоставляются специализированными мастерскими, в которых можно заказать и установку устройства, посылающего ложный сигнал о наличии исправной детали этого типа.

Эмулятор «обманка лямбда зонда» монтируется также при неисправности катализатора. Эта деталь стоит довольно дорого, поэтому при незапланированном выходе её из строя, иногда требуется какое-то время эксплуатировать автомобиль в аварийном режиме. Постоянно включенный «CHECK» может нервировать водителя, а также маскировать более серьезные поломки, поэтому и принимается решение временно установить обманку лямбда зонда.

Виды обманок лямбда зонда

На практике обманку датчика кислорода можно реализовать 2 способами. Первый — установка электронного прибора, который модулирует определенный электрический сигнал. Второй способ представляет собой механическую очистку токсичных выхлопных газов, подводимых к чувствительным элементам лямбда зонда.

Электронная обманка лямбда зонда

Электронная обманка лямбда зонда изготавливается своими руками. Для этой цели достаточно использовать резистор и конденсатор, которые устанавливаются в разрыв контактов кислородного датчика. Оптимальным значением емкости для обхода многих моделей этого типа является 4,7 мкФ, сопротивления — 200 кОм при мощности 0,25 Вт. Схема такого устройства очень проста, поэтому сделать обманку может даже начинающий радиолюбитель. Ниже представлен чертеж, в котором наглядно указано, как сделать обход сигнала лямбда зонда для устройств фирм Bosch и Mitsubishi.

От качества используемых деталей и правильно подобранных параметров будет зависеть долговечность самодельной обманки лямбда зонда, но при подобных вмешательствах в электронику автомобиля следует всегда быть готовым к нарушениям в работе двигателя внутреннего сгорания.

Более продвинутые в техническом плане эмуляторы кислородного датчика представляют собой сложные изделия, изготовленные на основе микроконтроллера. Такое устройство способно полностью заменить оригинальное изделие, но обойдется владельцу автомобиля в кругленькую сумму.

Несмотря на это, подобный вариант восстановления работоспособности машины может являться экономически выгодным. Работа двигателя с электронной обманкой будет более стабильна, чем при использовании изделий, в которых блок управления «вводится в заблуждение» с использованием вышеуказанной схемы.

Механическая обманка лямбда зонда

Механическая обманка лямбда зонда основана на реальной работе катализатора в миниатюре. То есть, во внутреннюю часть датчика вводятся элементы, очищающие выхлопные газы от загрязнений, но этот процесс осуществляется исключительно для чувствительных элементов, которые отвечают за генерацию определенного электрического сигнала.

Механическую обманку на лямбда можно установить практически на любой автомобиль, но для обеспечения совместимости следует учитывать Евро-класс машины. Другими словами, датчик-обманка на Ладу Приора будет отличаться от эмулятора, устанавливаемого на Фольксваген, Тойоту или Мерседес.

Для отечественных автомобилей, выпущенных до 2011 года можно также использовать «пустышку». Такая обманка представляет собой обычный датчик с небольшим отверстием диаметром 2–3 мм.

Альтернативные варианты

Если не учитывать возможность ремонта катализатора или датчика кислорода, то устранить проблемы в работе лямбда зонда можно методом перепрограммирования электронного блока управления (ЭБУ).

Такой способ применяется, как правило, только на автомобилях экологического класса Евро-2. Основным недостатком перепрошивки является тот факт, что самому подобную операцию практически не выполнить, а работа специалиста будет стоить довольно дорого. Квалификация работника СТО, осуществляющего работу по изменению настроек ЭБУ очень важна, ведь при допущении серьезных ошибок прошивка системы может слететь во время эксплуатации машины.

Экономически оправдана такая манипуляция с настройками только в случае, когда кроме отключения лямбда зонда выполняется перепрошивка системы с целью увеличения мощности двигателя.

Установка обманки лямбда зонда

Обманку лямбда зонда необходимо не только правильно подобрать, но и установить. Механические устройства потребуется монтировать на штатное место, поэтому понадобиться наличие смотровой ямы или подъемника. Работы по замене оригинального устройства на «модернизированный» датчик осуществляется в такой последовательности:

1. Установить автомобиль над смотровой ямой или расположить на уровне человеческого роста, используя специальный подъемник.
2. Вывернуть датчик.
3. Установить обманку.

Перед выполнением этой операции необходимо отключить зажигание, но лучше полностью обесточить автомобиль, сняв с аккумулятора минусовую клемму. Электронные обманки устанавливаются в разрыв электропроводки датчика в любом подходящем месте.

Заключение

Если возникла необходимость в корректировке работы топливной системы автомобиля, то вышеприведенные советы позволят определиться с тем, какую обманку лямбда зонда лучше выбрать для установки. Простой вариант обхода системы контроля состава выхлопных газов можно изготовить самостоятельно, но только при условии полного понимания процесса и крайней аккуратности при выполнении монтажных операций.

Видео по теме

Хорошая реклама



Понимание лямбда в схеме — qaruQaruSite Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии

.

4.4 Функции: лямбда

4.4 Функции (процедуры): лямбда

Лямбда-выражение создает функцию. В самом простом случае лямбда-выражение имеет вид

(лямбда (идентификатор аргумента …) тело … +)

Лямбда-форма с n arg-id принимает n аргументы:

1

> ((лямбда (x y) (+ x y)) 1 2)

3

> ((лямбда (x y) (+ x y)) 1)

# : arity mismatch;

ожидаемое количество аргументов не соответствует заданному

число

ожидаемое: 2

дано: 1

4.4.1. Объявление аргумента Rest

Лямбда-выражение также может иметь форму

.

Порядок вычисления лямбда-выражений на схеме

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. Реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

.Функциональное программирование

— лямбда-синтаксис на языке схем

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя

.

Правильный синтаксис лямбда-выражения, которое получает любое количество аргументов в схеме

. Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант

.Схема

— Когда в Haskell нужны лямбда-формы?

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя

.

Электронная обманка лямбда зонда своими. Что делать с нерабочим лямбда-зондом

В наше время практически каждый автомобиль создается с электронными системами контроля. Они помогают достичь небольшого уменьшения расхода топлива, а также являются хорошими помощниками в нормализации работы двигателя. Разбираемая нами сегодня деталь отвечает за системы выпуска газов. Поломанная лямбда-зонда заставляет двигатель делать свою работу в аварийном режиме. Справиться с этой проблемой уже давно помогает обманка лямбда-зонда. Ее возможно купить или сделать самостоятельно. Сегодня мы как раз и разберем, каким образом делается обманка лямбда-зонда своими руками, а также узнаем немного полезной информации по этой теме. Давайте начнем.

Как работает лямбда-зонд?

Чем вообще занимается эта деталь? Этот датчик помогает преобразовать в сигнал информацию о количестве кислорода, содержащегося в выхлопных газах. Этот сигнал должен периодически передаваться на контроллер (пульт управления) и сравниваться и показателями, которые есть в его данных.

ПОСМОТРЕТЬ ВИДЕО

Если показатель в данных, хранящихся в контроллере, не совпадает с показателем, который был получен в данный момент, блок управлению обязан начать решать эту проблему путем увеличения или уменьшения длины впрыска смеси в камеру сгорания. Кстати, зачастую зондов ставят аж две штуки, чтобы, когда один выходит из строя, пользоваться другим. На что вообще влияет работа этих деталей? Есть несколько довольно важных аспектов:

• Максимальная работоспособность двигателя;
• Экономия топлива;
• Уменьшение загрязнения воздуха путем уменьшения количества выбросов.

Что бывает, когда датчик катализатора выходит из строя?

Обычно, лямбда-зонд ломается после пробега в сто тысяч километров. Это средний максимальный предел износа датчика, после которого должна следовать его замена, так как отремонтировать его не представляется возможным.

При поломке лямды-зонда на экран приборной панели выводится аварийная надпись «Check Engine». Конечно, все еще существует вероятность, что прибор просто неверно работает, однако, скорее всего, он нуждается в замене, стоимость которой составляет довольно внушительную сумму. Конечно, вы можете очень внимательно следить за приборами в машине и тридцать тысяч км. делать диагностику датчика, но это все равно поможет ненадолго. И именно здесь в работу вступает обманка на лямбда-зонд.

Как нам может помочь обманка?

Обманка датчика катализатора делает практически те же действия, но за ощутимо меньшую стоимость. Этот прибор позволяет двигателю не обращать внимания на неполадки и работать в обычном стандартном состоянии, не задействуя аварийный сигнал.

Каковы разновидности эмулятора лямбда-зонда?

Стандартно обманка-эмулятор лямбда-зонда своими руками делается тремя разными способами:

• С помощью установки механической втулки;
• Подключая специальную электронную схему;
• Перепрошивая контроллер.

Мы разберем в деталях каждый из них, чтобы вы могли выбрать тот, что для вас удобнее. Каждый из способов по своему эффективен.

Вариант первый: зонд-обманка механический с чертежом

Как вы уже поняли, изготавливать эту деталь придется самостоятельно. Для этого вам понадобится несколько материалов:

• Бронзовая или стальная заготовка;
• Отвертка;
• Станок для обработки;
• Ключи в наборе.

Наша бронзовая механическая обманка лямбда-зонда делается на токарном станке. Изготавливая, обязательно сверяйтесь с чертежом, так как на нем указаны те самые формы и размеры, необходимые для создания качественного и подходящего датчика. Вот подробная схема обманки катализатора своими руками.

Установку изготовленной детали нужно начать с поднятия вашей машины на эстакаду. Дальше, на аккумуляторе должен быть отключен «минус», после чего выкручены зонд и лямбда-зонд, расположенный спереди выхлопной трубы. Датчик также важно выкрутить.

Следуя фотографиям, накрутите зонд на втулку и наденьте нашу обманку на датчик контроллера. Теперь можно установить все на свои места, включить аккумулятор и проверить результат.

Вариант 2: лямбда-зонд как электронная схема

Электронная обманка на лямбда-зонд – уже более дорогой и сложный вариант, но более оптимальный. Как мы уже рассказали, датчик посылает контроллеру сигналы, которые как раз и можно изменить, подключив к проводам специальную схему-обманку. Но сперва ее нужно изготовить. Для этого вам понадобятся:

• Паяльник и специальная тонкая насадка на него;
• Ножик;
• Канифоль;
• Конденсатор 1 мкФ;
• Резистор 1 МОм.

В изготовлении самого прибора вам поможет эта схема электронной обманки лямбда зонда.

При ее установке вам снова нужно отключить минус у аккумулятора, после чего важно изолировать соединения. Обычно для этого обманку помещают в пластик и заливают эпоксидным клеем.

Подключать ее нужно к проводам, идущим от датчика к разъему. Место, куда вам нужно установить обманку, разное у каждой машины, так что поверьте торпеду, моторный отсек и зону-тонель между сидениями.

Третий вариант: перепрошивка контроллера

Иногда сам датчик решают не менять, а перепрошивают сам контроллер. Это довольно удобный вариант, потому что для некоторых изготовленная обманка для второй лямбды своими руками – невозможное дело, так как не хватает подходящих материалов.

Для этого вам необходимо просто-напросто изменить алгоритм действий компьютера. Однако, это довольно трудоемкое дело, требующее знаний, потому что при неверной настройке вы получите неисправный компьютер. Заводская прошивка контроллера куда дороже замены лямбда-зонда, потому стоит доверить работу профессионалу. А вот покупать прошивку в Интернете или на рынке очень не рекомендуется, потому что есть большой риск попасть на мошенников.

Чем может обернуться установка различных обманок?

Конечно, все наши действия несут последствия, и установленная неверно обманка на 1 лямбда-зонд может привести к самым неприятным последствиям. Что может пойти не так после неправильной самостоятельной установки прибора? Вот несколько действительно распространенных вариантов того, что может пойти не так:

• Повредятся остальные датчики;
• Нарушится работоспособность двигателя за счет поломанной регулировки впрыскивания смеси в камеру сгорания контроллером;
• Нарушится герметичность электропроводки и повредится сам контроллер, что поломает работу бортового компьютера.

ПОСМОТРЕТЬ ВИДЕО

Именно для того, чтобы не случалось таких проблем, консультируйтесь с мастером, если вы не имеете должного опыта. Также не заказывайте сами обманки в Интернете и не покупайте на рынках. Лучше готовить самостоятельно или следить за работой мастера.

На сегодняшний день качество отечественного бензина оставляет желать лучшего. Все те примеси, что очень часто добавляются, приводят к ряду поломок и нарушений. И одной из основных поломок является нарушение работы лямбда-зонда или катализатора. А замена катализатора обходится автолюбителям в кругленькую сумму, что приводит к тому, что они частенько сами выбивают керамический катализатор. Но это приводит к другой проблеме – появляется сигнал Check Engine на приборной доске, что сигнализирует об отсутствии катализатора. Очень многих эта лампочка раздражает и даже отвлекает внимание водителей, что может привести к печальным результатам.

Но очень часто автолюбители и сами допускают ошибки, приводящие к поломке датчиков. Вот пример наиболее распространенных:

1. Использование топлива, марка которого не соответствует двигателю;

2. При креплении датчиков, использование герметиков, в состав которых входит силикон; или же таких, которые снижают свою пластичность при комнатной температуре;

3. Многократные неудачные запуски двигателя за короткий промежуток времени;

Интересно знать! На профессиональных внедорожниках выхлопную трубу выводят вверх не красоты ради, а в практических целях. Ведь если выхлоп смотрит вверх, то авто проходит грязь или же глубокий брод, не черпая влагу в трубу.

Если взять автомобили, соответствующие экологическому стандарту EURO-4, то у них установлено два лямбда-зонда (в дальнейшем — датчик): первый находится перед, а второй – за катализатором. И, как правило, именно второй из датчиков чаще всего выходит из строя. Сигналы, получаемые от этих датчиков, должны быть разными. Но в случае, если владелец авто удалил катализатор или же заменил его пламегасителем, или, что более вероятно, один из датчиков требует замены, то сигналы, получаемые с этих двух датчиков, начнут совпадать, что приведет к включению аварийного режима. А это, в свою очередь, приводит к тому, что контроллер выберет усредненные параметры для впрыска. То есть, увеличивается расход топлива, и при этом же снижается мощность работы двигателя, появляется нестабильность в его работе на холостом ходу. Ну а на приборной панели загорается Check Engine.

Это интересно! В одном американском городе совсем недавно был проведен конкурс, по правилам которого участники должны были опознать марку спортивного автомобиля по звуку. «Легко!» – скажете вы? А с закрытыми глазами? Всего в состязании принимали участие около 150 автомобилей, и лидерами опознания становились звуки Ferrari и Subaru!

Если же автомобиль более старый, то датчик, как правило, установлен всего лишь один. Находится он перед катализатором. Это интересно: самым первым кислородным датчиком была деталь, которая представляла собой очень чувствительный элемент, не оборудованный подогревателем. Он нагревался от выхлопных газов, а потому данный процесс требовал времени.

Одним из решений данной проблемы является обманка лямбда-зонда, которую можно сделать своими руками, и стоить это будет дешевле, нежели покупать новый датчик. Всего существует три типа обманки лямбда-зонда:

механический

Электронный

Перепрошивка

Механический тип обманки

Если вы выбрали механический тип обманки, то вместо катализатора устанавливается так называемая «проставка», или, как еще ее называют, – втулка. Размещают ее между выхлопной трубой и датчиком. Размер этой детали, как вы можете видеть на чертеже обманки лямбда-зонда, строго определенный, а выполнена она из бронзы либо теплоустойчивой стали.

В проставке просверливается небольшое отверстие диаметром 2 мм, через которое выхлопные газы и будут попадать в проставку. Внутрь проставки помещают крошку из керамики, которую предварительно покрывают каталитическим слоем. В результате взаимодействия выхлопных газов с крошкой из керамики происходит окисление, что приводит к снижению концентрации вредных веществ на выходе. Это приведет к тому, что данные с обоих датчиков будут разными, и блок управления примет это за штатную работу катализатора.

Для того чтобы самостоятельно установить проставку, нужно выполнить несколько нехитрых действий. Нужно загнать машину на яму/эстакаду и отключить минусовую клемму. Потом находим датчик и выкручиваем его. Далее подключаем минусовую клемму и запускаем двигатель. Если после этого электронный блок управления выдает ошибку – снова повторяем процедуру. Данный вариант обманки является наиболее экономным.

Такой тип обманки отлично подходит для всех автомобилей: как отечественных, так и импортных. Это интересно: согласно исследованиям британской страховой компании Churchill, прямоточный глушитель повышает мощность авто в среднем на 5%, но при этом ухудшает слух водителя за год интенсивной эксплуатации авто на 2-3%.

Электронный тип обманки

Сделать обманку электронного типа уже значительно сложнее. Наиболее продвинутые автолюбители самостоятельно паяют схему и делают обманку при помощи одного резистора либо одного конденсатора. Для наиболее простой электронной обманки вам понадобится:

— конденсатор (неполярный) К10-17Б имп., емкостью 1мкФ Y5V, +/-20%,1206 (Номенклатурный номер: 759300515)

Резистор (сопротивление) С1-4имп. 0,25 Вт, 5% 1 Мом (Номенклатурный номер: 51741)

Паяльник

Припой, канифоль, изоляционная лента

Электронная обманка устанавливается на провода, которые идут от датчика к разъему. У некоторых автомобилей разъем расположен в тоннеле между водительским и пассажирским сиденьями. Также он может находиться как в моторном отсеке, так и под торпедой. Вот так выглядит схема подключений.

Чаще всего люди задаются вопросом: «Где ставить конденсатор?» Если смотреть от коннектора, то первым идет конденсатор, а уже после резистор.

Важно! Обязательно перед началом работы отключите минусовую клемму. Когда все соединения подключены, то их нужно хорошенько изолировать. Наиболее удачным будет поместить всю схему в пластиковую коробку и залить эпоксидным клеем.

Kучше всего соединение делать в том месте провода, где гофра легко отсоединяется, и потом ею же закрыть изоляцию. Также продаются специальные устройства с микропроцессором – эмуляторы.

Важно! Эмулятор лямбда зонда – это не обманка. Он обеспечивает правильную работу блока управления, а не просто обманывает его. Микропроцессор, установленный в эмуляторе, оценивает выхлопные газы, а также анализирует ситуацию с обработкой сигнала с первого датчика. И уже после формирует такой сигнал, который соответствует сигналу с второго работающего датчика.

Перепрошивка

Помимо обманок, существует еще и перепрошивка блока управления. Перепрошивка состоит в том, что после нее блок управления перестает брать в расчет сигнал от датчика, установленного за катализатором. В своей работе он ориентируется только на сигнал от датчика, установленного перед катализатором.

Нужно учитывать, что найти заводскую прошивку практически невозможно, так как они не соответствуют нынешним европейским экологическим стандартам. Как вариант, можно обратиться к хорошо знакомому специалисту, который при помощи некоторых изменений в программе отключит прием блоком управления сигналов со второго датчика, в результате чего получается обманка катализатора.

Также можно заказать/купить прошивку через интернет или на рынке, но тогда вся ответственность ложится на ваши плечи, ведь вы фактически покупаете «кота в мешке», так как некачественная прошивка может привести к серьёзным повреждения двигателя.

Засорившийся катализатор в современных иномарках доставляет немало хлопот автовладельцам. Такая ситуация вызывает сбои в работе мотора, повышенный расход топлива и непонятное поведение машины при наборе скорости. Чтобы избежать таких последствий, приходится заменять или удалять каталитический нейтрализатор. При неправильной «вырезке» элемента электроника авто начинает давать сбои, в этом случае электронная или механическая обманка лямбда зонда будет как раз кстати, установить которую помогут мастера нашей автомастерской.

Что такое обманка лямбда зонда электронная?

Лямбда зонд – специальный датчик, расположенный до и после каталитического нейтрализатора и показывающий количество кислорода в выхлопных газах. В комплектации есть нагревательный элемент, работающий от электричества, так как устройство функционирует при высоких температурах. А также расположен электролит, распознающий содержание чистого воздуха.

На информации с данного элемента работает ЭБУ, отвечающий за систему впрыска топлива. Поэтому для двигателей с электронной системой подачи топлива корректная работа лямбда зонда необходима.

Важно! При неполадках с данным элементом на табло авто будет выходить ошибка «Check Engine», при игнорировании ситуации авто полностью перестанет заводиться.

Если вы решились удалить катализатор, обманку лямбда зонда поставить «жизненно» необходимо для вашего автомобиля. Не пытайтесь проводить подобные манипуляции самостоятельно, чтобы не допустить «смерти» иномарки. Обратитесь в нашу автомастерскую, где в процессе удаления каталитического нейтрализатора будут устранены и предугаданы все возможные неполадки.

Механическая обманка лямбда зонда и другие разновидности обманок

Разные модели автомобилей оборудованы одним или двумя датчиками газа. Особенности своей иномарки необходимо знать, если вы хотите самостоятельно удалять каталитический нейтрализатор, не навредив в процессе работы другим элементам авто. Поэтому быстрее и надежнее обратиться в нашу автомастерскую, где работают опытные мастера, способные установить обманку в считанные минуты.

Чтобы правильно провести «устранение» катализатора, необходимо не только разрезать короб и удалить соты, но и выполнить перепрошивку электроники, чтобы автомобиль продолжал думать, что все элементы стоят на своих местах.

Если у вас нет специального оборудования для настройки машины, мастера рекомендуют использовать один из двух типов уловок:

1. Обманка лямбда зонда электронная. Это сложное устройство, собрать которое под силу не всем. При этом оно дает самые точные показатели в процессе работы. В комплектации прибора есть конденсатор, резистор, провода нагрева и датчик кислорода. В некоторых автомагазинах есть готовые обманки такого типа, которые упрощают жизнь владельцам иномарок.
2. Механическая обманка на лямбда зонд представляет собой специально изготовленную стальную деталь, устойчивую к высоким температурам. Есть варианты из бронзы. При этом размеры изделия должны быть соблюдены с ювелирной точностью, а просверленное внутрь отверстие настолько тонкое, чтобы через него проходили только выхлопные газы.

Совет: если вы не хотите навредить машине, приобретите готовую обманку у профессионалов своего дела. А также закажите установку в автомастерской, где есть возможность проверить работоспособность всех датчиков на специальных компьютерах.

Катализатор лямбда зонд обманка, которая продлит срок службы автомобиля

После удаления каталитического нейтрализатора необходимо продумать замену данному элементу, смастерив эмулятор. Механическая обманка лямбда зонда выполняется из теплоустойчивой стали или бронзы. Внутрь детали засыпают керамическую крошку с каталитическим покрытием, благодаря которой показатели выхлопных газов спускаются до адекватных показателей в 1 и 2 ДК.

Важно! Какую бы обманку вместо катализатора вы ни выбрали, монтировать ее можно только на исправно работающий лямбда зонд. Определить этот параметр способны мастера нашей автомастерской.

Самодельное приспособление следует изготавливать строго по схеме, где вам пригодятся:

• заготовка;
• набор отверток;
• ключи.

Собирать элемент необходимо в строгой последовательности. Если что-то пойдет не так, автомобиль может заглохнуть и больше не завестись, чтобы избежать таких последствий, обращайтесь в профессиональные автомастерские.

Процесс установки

Процесс установки требует соблюдения определенных этапов. Если не уверены в своих силах, лучше обратиться к профессионалам, которые не только проведут установку точно и качественно, но и предоставят гарантии на выполненные услуги.

В процессе монтажа мастер автосервиса проделает следующие действия:

1. Поставит машину на специальную эстакаду, чтобы получить свободный доступ к пространству под днищем.
2. Отключит минусовую клемму на АКБ и выкрутит верхний зонд, затем второй, если он есть.
3. Вкрутит лямбда зонд в обманку и поставит датчик на место.
4. Включит аккумулятор и проверит работоспособность машины.

Специалисты нашего автосервиса учитывают все нюансы вашей модели автомобиля в процессе установки. При необходимости, дополнительно проводят компьютерную настройку электроники. А проверку работоспособности проверят не на глаз, а при помощи специальных датчиков, на холостом ходу и в процессе вождения.

Совет: если вы решили проводить ремонт своими силами, не стоит пытаться ставить обманку на второй датчик, так как он отвечает только за сгорание каталитического нейтрализатора и не влияет на работу системы.

Доверяйте работу профессионалам, чтобы не тратить лишние деньги на восстановление машины после «несанкционированной» починки.

Как поставить электронную обманку лямбда зонда

Другой вариант устранить ошибки после удаления катализатора – обманка лямбда зонда электронная. Это более сложный механизм, который проще купить, чем собирать самому. Но при этом он будет не только устранять помехи в работе иномарки, но и регулировать качество топлива, обеспечивая корректную работу мотора.

Само по себе это устройство – однокристальный микропроцессор, анализирующий состояние каталитического нейтрализатора. Он получает информацию с первого датчика и выдает сигнал на процессор машины. Этот поток данных электроника иномарки распознает как корректную работу катализатора в системе очистки выхлопных газов.

Для сборки электронной обманки лямбда зонда потребуются:

• паяльник с канифолью или олово для сборки микросхемы;
• резистор на 1 Мом;
• конденсатор неполярный с емкостью 1 мкФ.

При создании элемента используется простая схема подключения. Если вы не разбираетесь в электротехнике, лучше купить готовое устройство и обратиться в автомастерскую для профессиональной установки и компьютерной настройки.

Электронная или механическая обманка на лямбда зонд

Сложность в установке обманки лямбда зонда в механическом или электронном исполнении заключается в последующей настройке электроники автомобиля. Она необходима, чтобы ваша машина и через сотни тысяч километров не выдавала ошибки или сбои в работе.

Обращаясь к нашим мастерам, вы можете быть уверены в качестве выполняемой работы. При этом мы можем взять на себя полное удаление катализатора с перепрошивкой и установкой обманок.

На все услуги предоставляются гарантии, при этом мы не возвращаем иномарку, пока не уверены в выполнении своей работы на все 100%. Звоните или приезжайте прямо сейчас, чтобы забыть о каких-либо неполадках в работе выхлопной системы.

Лямбда зонд позволяет снизить вредное влияние выхлопного газа и уменьшить расход топлива автомобиля. Однако, зачем многие водители создают устройства, эмитирующие или обманывающие данный датчик. В этой статье вы узнаете, что такое обманка на лямбда зонд и какие существуют способы его обхода.

Лямбда зонд представляет собой маленький аккумулятор, который вырабатывает малое напряжение, достаточное для передачи необходимой информации в блок управления. Один электрод датчика располагается внутри выхлопной системы, а другой – снаружи. Электризуясь благодаря составу выхлопных газов, первый электрод, совместно со вторым, создает напряжение определенной величины и посылает сигнал электронному блоку управлению двигателем.

В зависимости от содержания несгоревшего топлива в выхлопе, возникает определенная ЭДС, на основе которой ЭБУ принимает решение о количестве подачи воздуха и бензина в цилиндры двигателя. Данное свойство делает самым оптимальным.

Любой датчик лямбда зонд способствует получению идеальной смеси 1:1. Однако такие значения практически никогда не возникают, так как двигатель работает на различных режимах, где соотношение бензина и воздуха меняется довольно быстро.

Для чего нужна обманка

К сожалению не все датчики обладают точным алгоритмом работы. Многие из них являются попросту бракованными или вовсе – выходят из строя в неподходящий момент. При отказе работы лямбда зонд, ЭБУ перестает принимать от него сигнал и переводит мотор в аварийный режим работы. Количество топлива и воздуха перестает регулироваться и выводится на одно установленное значение. При этом, расход топлива заметно увеличивается, а цилиндры загрязняются несгоревшими излишками. Такой режим предназначен для того, чтобы добраться до станции технического обслуживания и длительная эксплуатация автомобиля во время отказа датчика не рекомендуется.

Многие современные автомобили оснащаются двумя датчиками, которые устанавливаются по разные стороны катализатора. Такое решение позволяет оценить правильную работу выхлопа, так как данные с датчиков должны различаться в обязательном порядке. Если они работают одинаково или один из них просто отказывает – на панели приборов загорится всем знакомый значок Check Engine.

Казалось бы, все просто – нужно просто заменить неисправный элемент и вывести двигатель в нормальный режим работы. Многие водители не делают этого из-за большой цены датчика. Если отечественные некачественные запчасти имеют куда более доступную цену, то хорошие зарубежные аналоги стоят очень дорого. На помощь приходят устройства, которые позволяют обойти датчик и спасти двигатель. Все эти устройства применяются в случаях, когда на выхлопе стоят два лямбда зонд и один из них начинает работать большими погрешностями или выходит из строя. Также актуальны эти обманки и при неисправностях катализатора.

Какие обманки применяются на лямбда зонд?

Существует довольно много способов обойти этот датчик. Условно их можно разделить на две категории: механически и электронные.

Механическая обманка

Первая категория предполагает вмешательство в конструктивные особенности выхлопа. Для этого, катализатор снимают и на его место устанавливают специальную проставку. Она должна быть точно таких же размеров и повторять свой оригинальный аналог. Внутри проставки рассыпают керамическую крошку, покрытую каталитическим слоем. Естественно, что эта деталь должна иметь отверстия под выхлопные газы.

В результате химических взаимодействий керамической крошки и выхлопных газов, вредные газы начинают окисляться, и в конце проставки получается очищенный газ, который имеет меньшее количество вредных веществ. Таким образом, два датчика, помещенных на разных сторонах этой проставки, снимают совершенно разные показания. Блок управления двигателем «думает», что работа датчиков проходит правильно и не выводит двигатель в аварийный режим работы.

Механический способ обхода лямбда зонд является самой дешевой и не требующей от водителя широких знаний в области автомобильной электроники.

Электронная обманка

Электронный способ бывает нескольких видов. Первые предполагают не просто обман ЭБУ, но и настройку максимально правильной работы двигателя. Второй же способ подразумевает вмешательство в контроллер и отключение специальной функции, осуществляющей контроль за количеством бензина в выхлопе.

Обман ЭБУ происходит за счет подключения специального эмулятора. В то время, как один из датчиков перестает работать, специальное устройство настраивается на требуемый режим и имитирует работу неисправного датчика. Таким образом, контроллер принимает сигнал с обоих датчиков, как и исправных. Кроме того, процессор такой обманки имеет более продвинутую функцию в области передачи информации, ведь он не только считывает количество бензина, но еще и выбирает наиболее оптимальную смесь при данном режиме работы и «подсказывает» ЭБУ, как правильно подать бензин и воздух.

Такое устройство, чаще всего изготавливается самостоятельно из одного резистора или конденсатора. Тем не менее, сейчас на прилавках магазинов появились уже готовые решения с небольшим процессором. Однако, порой, существуют и такие, чья цена превышает стоимость нового датчика, что является очень не выгодным.

Второй вид электронной обманки является не самым правильным, но довольно эффективным. Для этого электронный блок управления «перепрошивают» и он перестает учитывать сигналы, передающиеся от датчиков. Перепрограммирование осуществляется с помощью подключения ЭБУ к компьютерам и установки нового программного обеспечения. Многие мастера могут не только переустановить ПО, но и внести корректировки в уже имеющееся.

Данное вмешательство в бортовую сеть следует осуществлять при помощи специально обученного пероснала. Так как неправильная настройка контроллера может нанести двигателю серьезный урон.

Несмотря на все прелести и плюсы данных способов, все же рекомендуется как можно скорее произвести замену неисправной части. Ведь такие устройства не только влияют на грамотную работу контроллера, но и выполняют свою основную функцию – избавление от вредных веществ в атмосфере. А это, прежде всего, воздух, которым мы дышим.

Видео — Устройство обманки «Лямбда-сон»

Лямбда зонд (также называется кислородным контроллером, датчиком O2, ДК) является неотъемлемой частью выхлопной системы автотранспортных средств, отвечающих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно устанавливается 2 лямбда зонда и более) контролирует содержание O2 в выхлопных смесях автотранспортного средства, благодаря чему значительно снижается выброс ядовитых отходов в атмосферу.

В случае некорректной работы ДК или если произошло отключение лямбда зонда, функционирование силового агрегата может быть нарушено, из-за чего мотор перейдет в аварийный режим (на панели загорится Check Engine). Чтобы такого не случилось, систему автомобиля можно перехитрить, установив обманку.

Механическая обманка лямбда зонда («ввертыш»)

«Ввертыш» — это втулка, изготовленная из бронзы или теплоустойчивой стали. Внутренняя часть такой «проставки» и ее полости заполняются керамической крошкой со специальным каталитическим покрытием. Благодаря этому отработанные газы дожигаются быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 ДК.

Важно! Любая обманка устанавливается только на исправный лямбда зонд.

Самодельная обманка лямбда зонда, схема которой представлена ниже, проста в изготовлении. Для этого вам потребуется подготовить:

• заготовку;
• отвертку;
• набор ключей.

Делается обманка на обрабатывающем токарном станке. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда зонда производится следующим образом:

• Поднимите авто на эстакаду.
• Отключите минусовую клемму на АКБ.
• Выкрутите первый (верхний) зонд (если их два, то снимите тот, который расположен между катализатором и выпускным коллектором).
• Вкрутите лямбда зонд в «проставку».
• Установите «усовершенствованный» датчик на место.
• Подключите клемму к аккумулятору.

Полезно! Обычно механическая обманка второго лямбда зонда не выполняется, так как этот ДК защищен катализатором и контролирует только его состояние. Самым чутким является именно первый датчик, который установлен ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть. Если этот способ не сработал, можно воспользоваться более дорогостоящей обманкой.

Электронная обманка

Еще один способ устранения проблем с ДК — это электронная обманка лямбда зонда, схема которой представлена чуть ниже. Так как датчик кислорода передает сигнал контроллеру, то схема-обманка, подключенная к проводке от датчика к разъему, позволит «загрубить» систему. Благодаря этому, в ситуации, если лямбда зонд будет неисправен, силовой агрегат будет продолжать работать корректно.

Полезно! Места установки такой обманки могут отличаться в зависимости от модели АТС. Например, она может быть монтирована в центральный тоннель между сиденьями, в торпеде или моторном отсеке.

Схема-обманка — это однокристальный микропроцессор, который анализирует процессы в катализаторе, получает данные от первого ДК, обрабатывает их, преобразует до показателей второго датчика и выдает на процессор автомобиля соответствующий сигнал.

Чтобы установить обманку этого типа, вам потребуется схема подключения лямбда зонда, которая выглядит следующим образом.

Как видите, бывает разная распиновка лямбда зонда (4 провода, три и два). Цвета проводов могут также отличаться, чаще всего встречаются изделия с 4 пинами (2 черных, белый и синий).

Для изготовления обманного устройства, вам потребуется:

• паяльник с мелким жалом и припой;
• канифоль;
• неполярный конденсатор емкостью 1 мкФ Y5V, +/- 20%;
• резистор (сопротивление) на 1 мОм, С1-4 имп, 0,25 Вт;
• нож и изоляционная лента.

Полезно! Перед установкой, схему лучше всего поместить в пластиковый корпус и залить ее «эпоксидкой».

• Отключите минусовую клемму АКБ.
• «Препарируйте» провод, который идет от самого ДК к разъему.
• Разрежьте синий провод и подсоедините его обратно через резистор.
• Впаяйте неполярный конденсатор меду белым и синим проводами.
• Заизолируйте соединения.

Ниже представлена схема обманки лямбда зонда своими руками для распиновки на 4 провода.

На заключительном этапе, должно получиться следующее.

Такие манипуляции не стоит выполнять, если у вас нет должного опыта. Сегодня в магазинах представлены готовые схемы-обманки, которые без труда сможет установить даже начинающий водитель.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решаются на перепрошивку блока управления, благодаря чему блокируется обработка сигналов второго кислородного датчика. Однако необходимо учитывать, что любые изменения алгоритма работы системы могут привести к необратимым последствиям, так как вернуть заводские настройки будет практически невозможно и затратно. Поэтому выполнять такие манипуляции самостоятельно не рекомендуется. То же самое касается и готовых прошивок, которые продаются в интернете.

Полезно! При перепрошивке лямбда зонды удаляются.

Если вы все-таки хотите произвести перепрошивку системы, то обратитесь к грамотному специалисту, который сможет отключить получение данных ДК с помощью специализированного оборудования.

Также стоит учитывать, что практически любое вмешательство в работу систем, может привести к не самым приятным последствиям.

Какие последствия бывают после установки обманок

Нужно понимать, что любая обманка устанавливается на страх и риск автовладельца. Если монтаж был произведен неправильно, то вы можете столкнуться со следующими проблемами:

• Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может произойти нарушение работы мотора.
• Если схема неправильно спаяна, это может привести к повреждению электропроводки.
• В процессе установки обманки вы можете повредить датчики кислорода, после чего даже не узнаете об их неисправности (так как у вас уже будет установлена обманка).
• После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор. В отличие от обманки, он не «обманывает» блок управления, а лишь обеспечивает его корректную работу, преобразуя сигнал ДК. Внутри эмулятора также установлен микропроцессор (как и в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

В заключении

Многие автовладельцы устанавливают на свои машины самодельные обманки, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за выгодой, вы вполне можете столкнуться с большими денежными затратами, если кустарное устройство повлияет на работу «жизненно-важных» систем. Поэтому устанавливать обманки рекомендуется, только если вы смыслите в работах такого плана.

зачем нужна и как сделать

Практически все выпускаемые сейчас автомашины оснащены электронными системами контроля и управления работой двигателя. В свою очередь, эти системы напрямую зависят от ряда датчиков, установленных в различных агрегатах автомобиля и передающих необходимые сведения на контрольный блок. Одним из таких датчиков является и лямбда-зонд. О том, как он работает, и о том, как сделать обманку лямбда зонда ваз 2114 — мы и расскажем сегодня.

Лямбда-зонд ваз 2114

Что такое лямбда-зонд и почему он ломается

Лямбда-зонд — это устройство, расположенное в выхлопной системе автомашины и передающее на блок управления данные о количестве чистого кислорода в выхлопе. В зависимости от них, процессор изменяет уровень обогащения смеси и тем самым контролирует работу двигателя.

В большинстве автомобилей устанавливается не один, а два кислородных датчика — один перед катализатором, а второй — сразу после катализатора. Благодаря этому, процессор может не только производить настройку работы двигателя, но и давать оценку эффективности катализатора и, в случае его износа, сообщать владельцу об ошибке.

В ходе работы происходит износ лямбда-зонда, и это не удивительно — ведь работает он в газовой среде, загрязненной копотью и при высокой температуре. Для того, чтобы продлить его срок службы, производители рекомендуют производить очистку датчика каждые 30.000 км. Правда, многие автолюбители забывают об этом, и с течением времени зонд ломается. Починить его практически невозможно, поскольку он не является ремонтопригодным элементом.

Расположение датчика кислорода

Если лямбда-зонд сломался, существует только два решения: либо вместо сломанного датчика установить новый, аналогичный, либо поставить обманку датчика кислорода ваз 2114.

Существующее мнение о том, что можно просто отключить вышедший из строя зонд и ездить только с одним датчиком, крайне ошибочно. Подобное решение может привести лишь к перерасходу топлива и нарушениям в работе мотора.

Как изготовить обманку

Обманка лямбда зонда своими руками ваз 2114 может быть изготовлена тремя различными способами:

1. При помощи металлической втулки.
2. При помощи электрической схемы.
3. При помощи перепрошивки контрольного блока.

Обманка лямбда-зонда

Первый вариант — самый простой. Для него понадобится лишь установить специальную втулку, располагающуюся между датчиком и выхлопной трубой. Правда, для того, чтобы сделать втулку, понадобится токарный станок по металлу либо услуги токаря.

Из другого инструмента и материалов понадобятся:

• набор ключей;
• отвертка;
• заготовка из металла.

Выполняется втулка по следующей схеме:

Следует отметить, что изготавливать втулку лучше всего из жаропрочной стали либо бронзы, поскольку изделия из малоуглеродистой стали могут деформироваться или разрушаться в процессе работы.

Устанавливается готовая втулка следующим образом:

1. Автомашина устанавливается на яму либо эстакаду.
2. Отключается минусовая клемма от АКБ.
3. Выкручивается лямбда-зонд.
4. Внутренняя резьба втулки накручивается на внешнюю резьбу датчика.
5. Лямбда-зонд с установленной втулкой монтируется на место.

Установка обманки

После подобной процедуры следует запустить двигатель автомобиля. Сигнальный значок, говорящий о неполадке двигателя, должен при этом пропасть. Вызвано это тем, что втулка несколько отодвигает кислородный датчик от струи выхлопных газов, благодаря чему лямбда-зонд «видит» большее количество кислорода.

Вместо втулки можно использовать и электрическую «обманку».

Схема подключения лямбда-зонда

Для того, чтобы ее сделать, понадобится нож, паяльник, паяльные принадлежности, резистор сопротивлением 1 МОм и конденсатор емкостью 1 мкФ. Резистор при этом нужно будет впаять посередине синего провода, соединяющего датчик с его клеммной колодкой, а конденсатор нужно будет припаять одной ножной к синему проводу, прямо перед припаянным резистором (со стороны колодки), а другой ножкой — к белому проводу (также соединяющему датчик с его колодкой).

Электронная обманка лямбда-зонда

Если такой вариант кажется сложным, то можно купить в автомагазине или на рынке уже готовые электронные модули-обманки. Правда, стоить они будут существенно дороже, чем самодельная схема из двух деталек.

Последний вариант обманки — это перепрошивка электронного блока контроля, при котором блокируется поступление сигналов с одного из зондов. Выполнять ее следует только профессионалам, поскольку неправильная прошивка может привести к нарушениям в работе двигателя и некоторых других агрегатов. Кроме этого, восстановить первоначальные значения и возобновить нормальную работу датчиков в дальнейшем может быть весьма проблематично.

Последствия установки обманок

Безусловно, установка обманок может помочь решить проблему с датчиками кислорода, но стоит помнить и о возможных последствиях, к которым она может привести, а именно к:

• поломке датчиков;
• полному выходу из строя датчиков;
• нарушениям в работе двигателя;
• повреждениям бортовой сети;
• поломке контролирующего блока;
• некорректным ошибкам в бортовом компьютере.

По этой причине стоит хорошо подумать перед тем, как устанавливать обманку. А в случае, если будет решено все равно ее установить, сам монтаж следует проводить крайне аккуратно и с учетом всех описанных выше рекомендаций.

Полезное видео

Интересную информацию по данному вопросу вы сможете получить, просмотрев видео ниже:

Обманка лямбда зонда

В выхлопной системе современных автомобилей для улучшения качества выхлопа (уменьшения токсичности) используются керамические катализаторы, в которых происходит дожигание вредных газов после выхода из двигателя. Для контроля приготовления топливо-воздушной смеси и контроля качества выхлопа устанавливаются лямбда зонды (кислородные датчики).

После удаления катализатора, который стоит немалых денег и часто не выхаживает свой ресурс из-за плохого бензина, возникает вопрос: как устранить ошибку лямбда зонда? Обычно вместо катализатора устанавливают плямягаситель, но бортовой компьютер начинает показывать ошибку лямбда зонда. Как эту ошибку убрать?

Верхний лямбда зонд (датчик топливо — воздушной смеси) анализирует выхлопные газы автомобиля и устанавливается перед катализатором. На выводах лямбда датчика формируется электрическое напряжение в зависимости от количества кислорода в выхлопных газах. Если происходит полное сгорание воздушно — бензиновой смеси, то напряжение на контактах лямбда зонда (обычно это серый и черный провод) приблизительно равно 0,5 В. При переобогащении воздушно — бензиновой смеси напряжение на лямбда зонде увеличивается до 1В, а при обеднении горючей смеси напряжение уменьшается приблизительно до 0,1В. При эксплуатации двигателя происходит изменение параметров самого двигателя и изменение качества выхлопных газов. Лямбда зонд позволяет корректировать состав горючей смеси для уменьшения количества вредных веществ в выхлопе двигателя. С частотой несколько герц по сигналу лямбда зонда происходит постоянная корректировка качества воздушной смеси до оптимальной (стехиометрической): воздух/ бензин = 14,7/1.

 Нижний лямбда зонд устанавливают после катализатора и служит для контроля работы катализатора, который должен дожигать выхлопные газы и снижать токсичность выхлопа.

При исправном катализаторе на этом лямбда зонде формируется постоянное напряжение величиной 0,7-0,8В. При перегазовке (педаль газа в пол) напряжение поднимается до 0,9 В, а при отпускании газа напряжение уменьшается почти в нуль.

 Если удалить катализатор, то нижний лямбда зонд будет выдавать форму напряжения очень похожую на сигнал верхнего лямбда зонда и компьютер автомобиля выдаст ошибку на приборной па нели. Чтобы не было ошибки двигателя без перепрошивки ЭБУ (электронного блока управления) двигателя нужно ставить обманку лямбда.

Обманка лямбда зонда

 Сопротивление имеет номинал 500кОм. Емкость конденсатора около 1 мкФ. Лучше использовать неполярные конденсаторы (не электролитические). В некоторых случаях нужно подобрать значение резистора и конденсатора, но в большинстве вариантов эта схема работает.

Установленная электрическая схема из резистора и конденсатора является интегрирующей цепью и позволяет получать напряжение на выходе, похожее на напряжение, выдаваемое лямбда зондом, при исправном катализаторе. Цветовая маркировка на некорых автомобилях может отличаться. Цвета проводов могут быть другие. Провод, в разрыв которого включается резистор (в данном случае черный провод), является информационным, через него подается сигнал от датчика. На данном рисунке, серый провод — изолированная масса, а два белых провода — подогрев лямбды.

Интегрирующая схема





Как обмануть вторую лямбду. Лямбда-зонд

Количество автомобилей на планете увеличивается с каждым днем. Объем вредных веществ, выбрасываемых ими в атмосферу, пропорционально увеличивается. Современные требования к экологичности автомобилей обязывают их производителей искать решения по снижению уровня токсичности выбросов.

Одним из таких технологических решений является усовершенствование системы удаления выхлопных газов за счет использования в ней катализатора (каталитического нейтрализатора) — устройства, предназначенного для нейтрализации вредных соединений, содержащихся в выхлопных газах автомобилей.Однако при выходе из строя данного агрегата наши автовладельцы иногда приходят в «дикий восторг», когда узнают, сколько будет стоить его замена. Вот тогда и приходит на помощь смекалка отечественных автомехаников. Они давно придумали альтернативу дорогостоящему катализатору. Конечно, это не совсем экологично, но дешево.

В этой статье мы рассмотрим, что такое загвоздка лямбда-зонда, какие бывают ее виды, а также как сделать такой прибор своими руками. Но сначала давайте разберемся, как работает каталитический нейтрализатор и по какому принципу он работает.

Катализатор

Катализатор состоит из корпуса и несущего блока — системы металлических или керамических решеток. На решетках находится тонкий слой специальных химикатов, которые вступают в реакцию с вредными соединениями, содержащимися в выхлопе, нейтрализуют их, превращая выхлопные газы в водяной пар, окись углерода и углекислый газ. В качестве таких веществ чаще всего используются платина, родий и палладий. Это, собственно, и объясняет, почему каталитический нейтрализатор такой дорогой.

Каталитический нейтрализатор — это второй элемент выхлопной системы после передней трубы, который направляет газы из выпускного коллектора двигателя.Его дополнительная задача — охлаждение выхлопа и тушение выходящих из цилиндров горящих паров топлива. Кстати, из-за высокой температуры в катализаторе происходит дожигание выхлопных газов. Необходимая для этого подача кислорода регулируется контроллером транспортного средства, получая информацию о его концентрации от кислородных датчиков.

Датчики кислорода

Датчик кислорода (лямбда-зонд) — это устройство, предназначенное для определения количества кислорода в выхлопных газах. Его показания учитываются электронным блоком управления при расчете пропорционального соотношения топлива и воздуха в горючей смеси.

Большинство современных автомобилей оборудовано двумя лямбда-зондами. Первый датчик обычно устанавливается на передней трубе или перед катализатором. Именно он отвечает за корректировку топливной смеси. Второй лямбда-зонд устанавливается за катализатором и контролирует его работу. Если каталитический нейтрализатор внезапно выходит из строя и теряет способность очищать выхлоп, датчик отправляет сигнал тревоги в ЭБУ.

Признаки неисправности катализатора

Признаками неисправности катализатора являются:

• появление на панели приборов горящего значка «Check Engine», указывающего на ошибку в работе двигателя;
• заметное снижение динамических характеристик автомобиля;
• нестабильная работа двигателя;
• изменение звука работающего мотора;
• повышенный расход топлива.

Почему не работает катализатор?

У катализатора, как и у любого другого устройства, есть свой ресурс.

Если ваша машина без замены проехала более 200 тысяч км, а потом вышла из строя, это естественно. Но если машина относительно новая, и катализатор приказал долго жить, это может быть результат:

Способы устранения неисправностей

Если вы диагностировали неисправность катализатора, есть два способа исправить это: купить и установить новый каталитический нейтрализатор, что будет правильнее, но дороже, или попробуйте обмануть автомобильный контроллер, что не совсем правильно, но дешево.Второй метод предполагает эмуляцию катализатора, что может быть выполнено:

• перепрошивкой электронного блока управления;
• замена второго датчика на механическую обманку;
• Внесение изменений в электронную схему подключения второго датчика к ЭБУ.

Все три варианта работают. Какой из них выбрать, конечно, решать вам.

Прошивка ЭБУ

Этот способ достаточно эффективен и заключается в подключении компьютера к контроллеру и внесении соответствующих изменений в его программное обеспечение.В результате такой простой операции ЭБУ не будет обращаться к показаниям датчика, считая катализатор полностью работоспособным. Но подобные манипуляции с ПО могут закончиться полным провалом, поэтому такую ​​работу лучше доверить специалистам.

Механическая заглушка

Механическая заглушка лямбда-зонда — самый популярный и довольно простой способ исправить проблемы с катализатором. Суть его в том, чтобы ввести в заблуждение не электронный блок управления, а сам датчик кислорода (лямбда-зонд).Обман ограничивает подачу выхлопных газов к своему рабочему элементу. Соответственно увеличивается концентрация кислорода.

Это достигается установкой специальной проставки (обманки) между катализатором и датчиком. Затем второй лямбда-зонд снимается с каталитического нейтрализатора. Что оно делает? Спойлер лямбда-зонда имеет узкое центральное отверстие (около 2 мм), проходя через которое выхлопные газы теряют концентрацию. Отодвинутый от катализатора датчик анализирует количество кислорода в выхлопе и, «принимая все за чистую монету», сигнализирует контроллеру, что здесь все в порядке.

Как вручную изготавливается механическая заглушка лямбда-зонда?

Приобрести описываемое устройство сегодня можно в любом автосалоне или на рынке. Но для человека, обладающего навыками токарной обработки, сделать это проще простого. Механическая заглушка лямбда-зонда изготавливается из бронзы или жаропрочной стали. Достаточно отшлифовать цилиндрическую заготовку, просверлить в ней отверстие и нарезать соответствующую резьбу: вкрутить прибор в корпус катализатора и вкрутить в него датчик. Примечательно, что они универсальны, то есть трюк с лямбда-зондом Opel, например, ничем не отличается от трюка Audi или ВАЗа.

Установка устройства тоже не представляет особой сложности. Нужно только открутить кислородный датчик, вкрутить в отверстие гильзу, а в нее лямбда-зонд.

Электронный вариант

А теперь поговорим о том, как делается электронная заглушка лямбда-зонда своими руками. Тем, кто дружит с паяльником и отличит конденсатор от резистора, смоделировать рабочий катализатор в электронике не составит труда.Принципиальная схема обмана лямбда-зонда очень проста. В него входят только два упомянутых радиокомпонента: неполярный конденсатор 1 мкФ и резистор 1 МОм. Кроме того, нам понадобится паяльник, канифоль, припой и нож.

Для начала нужно найти разъем на проводах, идущих от второго датчика к контроллеру. Он может располагаться в туннеле между передними сиденьями, в моторном отсеке или под приборной панелью, в зависимости от марки и модели автомобиля. Обратите внимание, что перед разъемом, со стороны датчика, установлена ​​электронная заглушка второго лямбда-зонда.

Обычно датчик подключается к ЭБУ четырьмя проводами: синим, белым и двумя черными. Последних мы не трогаем. Синий провод перерезаем, снимаем с изоляции и впаиваем в зазор резистор 1 МОм. Для этого со стороны контроллера припаиваем один из выводов конденсатора (неважно какой, он неполярный). Припаяйте второй вывод к белому проводу.

По окончании работ и проверки работы эмулятора, все его детали лучше залить эпоксидкой во избежание короткого замыкания или поломки.

Что делать с катализатором

Даже если вы избавились от постоянной горящей «ошибки», чрезмерного расхода топлива и нестабильности работы двигателя из-за эмуляции катализатора, не забывайте, что оставлять его в таком состоянии нельзя. Расплавленный или забитый каталитический нейтрализатор непременно будет мешать удалению выхлопных газов, оказывая им серьезное сопротивление. Это, естественно, повлияет на работу двигателя.

Что делать? Здесь есть два решения: удалить катализатор, снять с него (выбить) несущий блок и установить его обратно, либо приобрести и поставить на его место более сильный (пламегаситель).В первом случае вы не потратите ни копейки, но звук работающего двигателя значительно усилится. Если установить пламегаситель, звук немного усилится, а его конструкция дополнительно позволит охлаждать выхлопные газы до того, как они попадут в глушитель.

Чтение 5 мин.

Как сделать корягу из катализатора самому, зачем это нужно? Катализатор — это устройство, используемое для нейтрализации вредных веществ, которые образуются при сжигании топлива в двигателе. Его конструкция представляет собой некий бочонок, внутри которого размещены «соты».Для изготовления можно использовать металл или керамику. Обычно в европейских автомобилях используется керамический катализатор, а в азиатских — металлический.

Основная проблема, возникающая при эксплуатации такого устройства — хрупкость керамики. Казалось бы, металлический вариант в этом плане предпочтительнее, но не все так просто. Металл под воздействием агрессивных газов может довольно быстро разрушиться.

Когда требуется замена

Необходимо выделить ситуации, когда катализатор требует обязательной замены… Среди них:

1. Механическое воздействие. Даже небольшой удар может вызвать повреждение внутренних элементов и появление трещин на агрегате. Не рекомендуется эксплуатировать автомобиль с поврежденным катализатором. В любом случае это приведет к его дальнейшему разрушению.
2. Топливо низкого качества и другие жидкости, используемые для очистки топливной системы … Это приводит к загрязнению каталитических каналов и снижению его эффективности.

Понять, что катализатор в плохом состоянии, помогут определенные признаки, в том числе нестабильные обороты двигателя на холостом ходу, ухудшение динамики, странный звук из-под днища автомобиля.Проблема в том, что катализатор ремонту не подлежит. Если он сломался, то заменить его можно только новым. Есть еще небольшая хитрость для решения проблемы — хитрость катализатора, имитирующая работу устройства. Причем сделать это можно самому.

Типы подделок

Обман с катализатором может быть нескольких типов, выполняемых разными способами:

1. С конденсатором.
2. Чиповка.
3. Распорка.
4. Электронный эмулятор.

Начнем с первого.Для этого метода необходимо приобрести конденсатор на 2,2 мкФ. Кроме того, нужно подготовить изоленту, олово, канифоль и паяльник. Если паять не умеете, то лучше попросите кого-нибудь о помощи. Лямбда-зонд имеет 4 провода: 2 сигнальных и 2 провода 12 В. Как известно, в выхлопной системе есть 2 лямбда-зонда. Первый из них анализирует выхлопные газы и регулирует состав двигателя, сообщает компьютеру о необходимых изменениях и т. Д. Так как катализатор неисправен или нет, показания обоих лямбда-зондов практически совпадают, что приводит к ошибке, и На приборной панели загорается сигнал проверки… Двигатель не будет работать на полную мощность, так как смесь будет обедненной.

Решением этой проблемы является конденсатор, который подключается к сигнальным проводам. Довольно часто возникает вопрос, как найти сигнальные провода. Это очень просто, но для этого нужен тестер. Нужно проверить и найти 2 провода на 12 В. Два оставшихся провода подключатся к конденсатору. Это приведет к тому, что компьютер по-разному распознает работу лямбда-зондов, и ошибка не появится.Таким образом, конденсатор представляет собой катализаторную смесь, имитирующую его работу. После этого нужно на 30-40 минут отключить минусовую клемму. На этом процесс завершен, и катализатор больше не будет проблемой.

Чиповка и проставки

Преимущество сколов в том, что этот метод не требует изготовления проставки или пайки конденсаторов. Все, что требуется от автовладельца, — это обратиться к специалисту, который с помощью специального программного обеспечения может отключить опрос второго лямбда-зонда.Это решит проблему навсегда. Такая загвоздка сегодня становится все более популярной благодаря простоте использования.

Прокладка также позволяет избавиться от ошибок из-за того, что катализатор отсутствует или не работает. Суть его в том, что необходимо заставить лямбда-зонд снимать показания вдали от выхлопа. Поскольку обманка катализатора имеет небольшое отверстие, мы получаем слабую синусоиду, и компьютер считает, что катализатор работает правильно.

Отверстие в проставке должно быть 1-2 мм, хотя в некоторых случаях и 6 мм позволят добиться желаемого эффекта.Установить такое устройство очень просто. Необходимо заменить второй лямбда-зонд на проставку. После этого снова вставьте в него лямбда-зонд. Далее нужно снять минус с АКБ, подождать 30 минут и подключить обратно. Подобные манипуляции позволяют безвозвратно убрать ошибку с панели управления.

Электронная заглушка

Электронный эмулятор — наиболее распространенный метод. Подобные уловки с катализаторами продаются в большинстве магазинов. Более того, вы можете сделать это самостоятельно, чтобы сэкономить.Эмулятор — это устройство на основе микропроцессора, которое используется для обеспечения правильной работы двигателя при поломке или отсутствии катализатора. Он отправляет сигнал фальшивого катализатора в ЭБУ для имитации нормальной работы. Такая загвоздка позволяет мотору работать без проблем, при этом отпадает необходимость в установке катализатора.

Электронный эмулятор можно использовать только на автомобилях, соответствующих международным стандартам EURO 3 и выше. Как правило, такие устройства имеют водонепроницаемый корпус и подходят для большинства автомобилей.Срок службы в среднем 5 лет. Эмулятор дает следующие преимущества:

1. Экономия на установке катализатора, который необходимо менять каждые 100000 км, а его стоимость довольно высока.
2. Позволяет создать эффективную топливную смесь и добиться экономии топлива 10-15%.
3. Улучшен отклик автомобиля на педаль газа.
4. Нет ошибки и проверьте сигнал на приборной панели.

Эмулятор может быть как универсальным, так и под конкретную модель автомобиля.Для его установки необходимо удалить старый катализатор, а на его место устанавливается обманка для катализатора.

Эмулятор сделать своими руками очень просто, а основным элементом в нем является резистор или конденсатор. Конденсатор должен быть неполярным, а резистор должен быть не менее 0,25 Вт. Вы можете разместить конденсатор под машиной, но обязательно хорошо изолируйте его изолентой или термоусадочной трубкой.

Каталитический блок является частью выхлопной системы.Его работу контролирует второй кислородный датчик. При снятии или замене катализатора кислородным датчиком установите заглушку. Он передаст сигнал с необходимыми параметрами в ЭБУ автомобиля, и блок управления не заметит отсутствие каталитического нейтрализатора.

Катализатор, лямбда-зонд, обманка

Автомобили, соответствующие требованиям экологических норм Евро-3 и выше, оснащены двумя регуляторами кислорода: коллекторным и основным.

Датчик коллектора предназначен для контроля концентрации кислорода в выхлопных газах.С его помощью регулируется подача топливовоздушной смеси в камеры сгорания. Датчик передает сигнал о количестве кислорода, содержащегося в выхлопных газах, в ЭБУ автомобиля, а блок управления увеличивает или уменьшает продолжительность впрыска топливовоздушной смеси в зависимости от полученного сигнала.

Основной датчик предназначен для контроля работы катализатора и контроля содержания токсичных веществ в отходящих газах. Контроллер передает сигнал в ЭБУ.Блок управления сравнивает полученный сигнал с эталонным, который записан в его память. Если полученный сигнал не соответствует эталонному, ЭБУ переключает автомобиль в аварийный режим. На панели приборов загорается контрольная лампа «чек», увеличивается расход израсходованного топлива, технические характеристики авто.

Именно поэтому при замене катализатора на пламегаситель или при полном его снятии необходимо установить заглушку на кислородном контроллере. Благодаря ей ЭБУ получит правильный сигнал, машина будет работать нормально.

Электронная или механическая обманка для лямбда-зонда Уловки

лямбда-зонда делятся на два основных типа:

Давайте подробнее рассмотрим каждый тип трюков.

Механический лямбда-зонд

Маленькая металлическая прокладка, сделанная из куска трубы. Труба должна быть из жаропрочного материала (медь или специальная сталь). На место кислородного регулятора ввинчивается распорка, и она ввинчивается в него.

На другом конце трубки есть довольно маленькое отверстие.Через него выхлопные газы поступают на активную часть контроллера. Из-за небольшого диаметра отверстия концентрация вредных веществ в выхлопных газах, попадающих на активную поверхность зонда, будет значительно ниже реальной, и датчик будет передавать на ЭБУ сигнал с необходимыми параметрами.

Смесь каталитического датчика кислорода

Принцип изготовления этого типа trompe l’oeil такой же, как и в первом варианте, только небольшой кусок сот вставляется во внутреннюю часть проставки — точно такой же, как в каталитическом нейтрализаторе, имеющем специальный каталитический нейтрализатор. покрытие.Выхлопные газы, проходя через них, попадают в активный элемент лямбда-зонда. Поскольку концентрация токсичных веществ находится в требуемых пределах, ЭБУ не замечает изменения. Машина едет плавно.

Электронный обман лямбда-зонда

Эмулятор — это разновидность микрокомпьютера, если не брать в расчет простейшие схемы резистор + конденсатор, которые можно собрать по схемам, найденным в Интернете. Результат использования самодельного устройства может быть плачевным.

Итак, эмулятор представляет собой небольшой блок со своей микросхемой. Электронный датчик генерирует напряжение, доводит его до среднего значения второго кислородного датчика или синхронизирует показания с первым кислородным контроллером. В этом случае ЭБУ не выдает ошибку.

Фактически это средство борьбы с срабатыванием контрольной лампы. Такая загвоздка может вызвать переобогащение топливовоздушной смеси. Чаще всего это происходит при неправильном подборе хитрости под конкретную машину.

Сигнал от второго лямбда-зонда всегда будет правильным, даже если в камеры сгорания подается значительно большее количество топливной смеси. Однако рабочий силовой агрегат в этом случае нельзя назвать исправным. Автомобиль будет ездить вполне нормально, даже расход топлива не сильно увеличится. В то же время на некоторых моделях автомобилей при установке такого эмулятора появится ошибка P0133, свидетельствующая о низкой скорости реакции кислородного зонда.

Но эмулятор будет полезен для автомобилей, у которых проблемы с датчиком кислорода (кроме проблем с каталитическим нейтрализатором).При неисправности лямбда-зонда его необходимо заменить на новую деталь.

При установке нового зонда увеличится экономия топлива, стабилизируется работа силового агрегата и своевременное оповещение о неисправности каталитической камеры, снизится концентрация токсичных веществ. Но, к сожалению, цена вопроса завышена и для решения этой проблемы автовладельцы очень часто прибегают к установке электронного эмулятора на кислородный контроллер.

Преимущества и недостатки установки обманки датчика кислорода

При установке прикола индикатор «галочка» погаснет.Процедура установки относительно недорогая и наиболее популярная.

Обман кислородного регулятора, в отличие от его замены или перепрошивки, не учитывает различные условия и параметры работы силовой установки ТС … В связи с этим через некоторое время снова появится ошибка P0140, и загорится «чек» на приборной панели.

Перепрошивка блока управления автомобилем

Это еще один способ обмануть блок управления. После удаления или замены катализатора на пламегаситель можно перепрограммировать блок управления автомобилем, чтобы устранить ошибку неисправности катализатора или контроллера.При этом произойдет снижение экологических норм до Евро-2, с этими экологическими требованиями был установлен только один кислородный датчик, расположенный на выпускном коллекторе.

Но одновременно:

• мощность двигателя увеличится;
• переключение скоростей станет более плавным;
• будет снижение расхода топлива;
• улучшатся тяговые характеристики;
• улучшится общая динамика автомобиля;
• автовладелец сможет навсегда забыть о существовании второго кислородного датчика.

Установка трюка лямбда-зонда

Если в выхлопной системе вашего автомобиля необходимо установить заглушку на датчике кислорода, вам необходимо обратиться в специализированный автоцентр. Квалифицированные рабочие с помощью специального оборудования проведут диагностические мероприятия по выявлению причин неисправности кислородного датчика, проконсультируют по установке обманки лямбда-зонда, а при необходимости установят или заменит кислородный контроллер. Если нет возможности найти корягу заводского изготовления для своего автомобиля, мастера нашей автомастерской изготовят корягу по индивидуальному заказу.

На все выполненные работы наш автоцентр дает гарантию.

ВАЖНО! Подмена кислородного датчика может быть установлена ​​только на полностью исправный датчик!

Современные автомобили оснащены различными системами управления, в том числе лямбда-зондами. Последние тоже имеют названия: кислородный контроллер, датчик O2 и DC. Этот контроллер является частью выхлопной системы, соответствующей экологическим стандартам EURO-4 и выше. Если датчик выходит из строя, мотор переходит в аварийный режим, и на панели отображается сигнал об ошибке.Чтобы перехитрить систему, автовладельцы придумали использование лямбда-зонда-обманки, сделать это может каждый автовладелец со знанием электроники. Сегодня мы подробнее рассмотрим, как это сделать.

Что такое лямбда-зонд и зачем нужна заглушка

Появление подобных механизмов спровоцировано жесткими экологическими нормами. После установки каталитических нейтрализаторов в современные автомобили возникла необходимость контролировать состав топливовоздушной смеси.Эту функцию взял на себя лямбда-зонд.

Название происходит от греческой буквы, обозначающей избыток воздуха в топливно-воздушной смеси. Лямбда-зонд — датчик для измерения качественного состава выхлопных газов. При неисправности лямбда-зонда ЭБУ начинает работать по усредненным параметрам. Это приводит к увеличению расхода топлива, снижению мощности и другим неприятным последствиям.

Лямбда-зонд — самый уязвимый датчик в автомобиле, поэтому автовладельцы придумали специальные приемы, позволяющие перенести на датчик необходимые показатели или заблокировать их вовсе.

Прием лямбда-зонда своими руками: инструкция

На сегодняшний день существует несколько вариантов установки обманки лямбда-зонда … Самый простой вариант — установка механической втулки. Те, кто дружит с электроникой, могут сделать простую электронную схему. Третий доступный вариант — прошить контроллер. Проблему решит любой из вышеперечисленных вариантов, какой из них использовать, зависит от навыков и способностей автовладельца. Стоит отметить, что сегодня продаются специальные устройства и если вы не уверены в своих силах, лучше купить устройство или обратиться к профессионалу.Это поможет избежать многих проблем с машиной.

Механическая заглушка

Первый и самый несложный способ — установить металлическую втулку между лямбда-зондом и выхлопной трубой. Для изготовления детали потребуются навыки работы на токарном станке. Кроме того, нужно подготовить металлическую заготовку, желательно из бронзы или жаропрочной стали, отвертку и набор ключей.

Если у вас нет навыков работы на токарном станке по чертежу, то лучше доверить это дело знакомому специалисту.Важно соблюдать все размеры и пропорции, указанные на чертеже. Внутренние полости свечи должны быть заполнены керамической стружкой с каталитическим покрытием.

После изготовления начинается не менее важный этап, необходимо установить заглушку. Для этого выполните следующие действия.

После включения аккумулятора датчик на панели управления перестанет выдавать ошибку, и аппарат будет работать как часы. Этот вид уловки подходит для всех автомобилей, в которых датчик ввинчивается в кузов.

Электронный вариант

При желании вы можете скорректировать сигналы, которые датчик посылает контроллеру. Для этого использовать схему ее можно сделать с минимальными знаниями электроники.

Такие фокусы связаны с проводами, направленными на датчик. Место установки на разных автомобилях разное — это либо центральный тоннель между сиденьями, либо даже моторный отсек.

Вот список материалов, которые понадобятся при изготовлении обманки лямбда-зонда своими руками.

• Паяльник с острым наконечником.
• Конденсатор, неполярный 1 мкФ Y5V, +/- 20%.
• Резистор 1 МОм, C1-4 имп, 0,25 Вт.
• Канифоль, изолента и нож.

Чтобы собранная схема сохранила прочность конструкции и просто не сломалась, лучше поместить ее в пластиковую емкость и залить эпоксидной смолой.

Для установки защелки необходимо отсоединить отрицательную клемму от бортовой аккумуляторной батареи. Отрежьте провод от датчика до разъема.Подключите синий провод через резистор. Припаяйте конденсатор между белым и синим проводами. Изолируйте открытые соединения.

Если у вас нет ни малейшего опыта работы с электрическими схемами, лучше не браться за это занятие. Сегодня на авторынках имеется достаточное количество готовых решений, с несложным монтажом.

Перепрошивка контроллера

Еще один вариант решения проблемы — перепрошить блок управления. Такой подход позволяет заблокировать обработку данных со второго кислородного датчика.После прошивки все имеющиеся лямбда-зонды снимаются с автомобиля и больше не используются.

Следует отметить, что это довольно рискованный шаг. Лучше доверить работу профессионалу, так как есть шанс полностью отключить всю бортовую электронику. Восстановить заводские настройки после таких манипуляций зачастую невозможно. Также следует с осторожностью покупать готовые прошивки в Интернете.

В любом случае над ПО должен работать специалист, который легко отключит обработку данных на системном уровне.

Это все варианты лямбда-зонда с опциями, вы можете сделать каждый из них самостоятельно, но важно действительно понять суть проблемы. Каждое вмешательство может повлечь за собой неприятные последствия: неисправность мотора, выход из строя бортового компьютера, повреждение электропроводки и многое другое. Будьте предельно осторожны или доверьте это профессионалу.

Экологические стандарты для новых автомобилей с каждым годом ужесточаются. Это вынуждает автопроизводителей изобретать все более изощренные способы поддержания чистоты выхлопных газов.Теперь ни один новый серийный автомобиль не обходится без каталитического нейтрализатора или сажевого фильтра, системы рециркуляции отработавших газов или ADBLUE и сложной системы контроля смеси.

Классификация основных систем очистки выхлопных газов

Есть несколько распространенных устройств для очистки выхлопных газов.

Все эти устройства дороги в реализации. А в случае с системой SCR это также увеличивает вес автомобиля до 300 кг. В некоторых случаях ремонт неисправности может стоить до трети стоимости автомобиля.В цивилизованном мире правительство заинтересовано в том, чтобы в воздух выбрасывалось как можно меньше ядовитых веществ. вещества окружающей среды. Во многих странах для транспортных средств с дорогостоящими системами очистки предусмотрены определенные льготы, чтобы компенсировать расточительство автовладельца и побудить его поддерживать экологическую чистоту своего автомобиля.

В России таких программ нет. И экологические стандарты намного ниже. Ввиду этого многие автовладельцы в случае возникновения проблемы с катализатором выбирают способ его удаления, заменяя пламегаситель, более сильный или простой вкладыш.

После этой процедуры необходимо решить проблему с ошибкой ЭБУ о неэффективной работе катализатора. Есть три общепринятых способа:

• установка механической обманки;
• установка электрической обманки;
Прошивка
• eCU.

Установка трюка лямбда-зонда

Каждый из способов обхода функции управления ЭБУ имеет свою область применения и свои особенности.

Установка механической обманки эффективна по экологическому классу ЕВРО-3. Для класса ЕВРО-4 возможны неисправности. Коряга с калиброванной дырочкой, скорее всего, вообще откажется работать. На ЕВРО-5 механические устройства, как с каталитическим элементом, так и с калиброванным отверстием, практически всегда бесполезны.

Принцип работы трюка лямбда-зонда

Чтобы понять, как работает электронная загвоздка
, необходимо разобраться в принципе действия лямбда-зонда.Не вдаваясь в физико-химические процессы, его работу можно охарактеризовать следующим образом:

Датчик кислорода представляет собой генератор ЭДС, который под воздействием высокой температуры создает на своих контактах напряжения (примерно 1 В при максимальном значении).

Между контактами находится слой сплава циркония, который меняет свою проводимость в зависимости от наличия кислорода в выхлопных газах. Если в выхлопе нет кислорода, то слой циркония имеет минимальное сопротивление и полностью пропускает ЭДС, возникающую под действием высокой температуры.Когда кислород появляется в газах, проходящих через датчик, сопротивление увеличивается, а напряжение в цепи падает.

В системах выше ЕВРО-2 есть два датчика кислорода: до и после катализатора. Первый датчик используется для сканирования наличия кислорода в выхлопных газах и передачи данных в ЭБУ для корректировки топливовоздушной смеси. Второй датчик — контрольный. Он также проверяет кислород после прохождения через катализатор. Если показания двух датчиков совпадают или близки, это означает, что с газами не произошло никаких изменений.То есть катализатор не работает. И на дашборде загорается ошибка «CheckEngine».

Электронная заглушка предназначена для изменения показаний второго датчика и доведения их до максимально близких к показаниям кислородного датчика с нормально работающим катализатором.

Есть два принципиально разных устройства для коррекции сигнала лямбда-зонда.

1. Устройство на основе одного резистора и одного конденсатора. Самый простой прибор.Эффективно работает на автомобилях с экологическим классом до ЕВРО-4 включительно. С ЕВРО-5 могут быть проблемы, так как алгоритм обработки данных с лямбда-зонда более совершенен. Это резистор и конденсатор, которые подбираются по техническим параметрам для конкретного ЭБУ и вводятся в цепь управления лямбда-зонда.
2. Обман с микросхемой. Сложное устройство, как правило, промышленного производства. Предназначен для изменения выходного сигнала лямбда-зонда на автомобилях классов ЕВРО-5 и ЕВРО-6.Импульс от датчика программно преобразуется и отправляется в электронный блок управления в форме, соответствующей идеально работающему каталитическому нейтрализатору.

Установка электронного лямбда-зонда обманка

После снятия каталитического нейтрализатора второй лямбда-зонд не удаляется из системы. Устанавливается либо в корпусе, где был установлен катализатор, либо в предусмотренное отверстие в заменителе.

После выполнения всех работ наш автосервис выдает гарантию на выполненные работы и качество использованного электронного обмана… Если в процессе эксплуатации возникнут какие-либо осложнения, немедленно свяжитесь с нами. В течение гарантийного срока устраним любые неполадки бесплатно.

Эмулятор лямбда-зонда. Вопросов. Эмулятор катализатора

Собираю вопросы по установке эмулятора лямбда-зонда, переходя на них.

1. Эмулятор лямбда-зонда. Расположение компонентов на плате.

Во избежание мозгового штурма, потери времени и ошибок в схеме я привожу изображение, на котором подписаны все компоненты, указана полярность (когда она требуется) и указаны номиналы компонентов лямбда-эмулятора.

Именно в таком виде плата появится после травления. Естественно, такой задний, со стороны гусениц, имейте ввиду, т.к. компоненты на этой стороне будут припаяны, а на лицевой стороне будет

.

2. Какую лямбду выбрать для установки с эмулятором лямбда-зонда?

Здесь выбирать только ты. Нужен диоксид циркония, т.е. тот, что есть в любом магазине автозапчастей. На профильных форумах каждой машины есть целые темы с ответом на этот вопрос. Но несколько чисел напишу позже, это лямбды, которые есть у человека и работают вместе с обманывающим лямбда-зондом.

3. Как установить лямбда-декинг?

На момент написания статьи существовало два образа-инструкции для подключения. Первое фото неизвестного автора, второе) Я подал заявку.

Эмулятор лямбда-зонда. Схема подключения.

Ждем и скажем, возникла мысль записать видео с процессом установки эмулятора и комментариями. Пока ничего в срок не обещаю, но очень надеюсь, что видео будет записано с приходом летней жары) ожидаем, монитор)

Да, кстати, схему, вышеперечисленное хорошо дополню, вот прям на днях…

4. Автомобили, для которых возможен эмулятор лямбда-зонда.

Этот пункт будет дополняться списком. Такая обратная связь, значит потихоньку) Вы всегда можете помочь, если вашей машины нет в списке.

Как определить лямбду стоя на автомобиле? Чтобы залезть в машину по любому прибруду, «нюхая» лямбду и смотреть числа или лямбда-графику. Лямбда титана колеблется от 0 до 5 вольт, циркония — от 0 до 1 вольт.

• Jeep Cherokee XJ. 1987-1991 выпуски (G.В.)
• Опель Вектра. ???? — ???? Г.В.
• Hyundai V6 — ?????

Самое главное — обратная связь! Есть вопросы-пишите в комментариях, в форме обратной связи, на драйве, дополню статью для последующих читателей)

Лямбда-зонд (также называемый кислородным контроллером, датчиком O2, постоянным током) является неотъемлемой частью выхлопной системы автомобилей, соответствующих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно устанавливается 2 лямбда-зонда и более) контролирует содержание O2 в выхлопных смесях автомобилей. Благодаря колесу выброс ядовитых отходов в атмосферу значительно сокращается.

В случае некорректной работы постоянного тока или если произошел лямбда-зонд, может нарушиться работа силового агрегата, из-за чего мотор перейдет в аварийный режим (на панели развернется Check Engine). Чтобы этого не произошло, систему автомобиля можно перегрузить, установив оснастку.

Механический обман лямбда-зонда («Запись»)

«Запись» — это гильза из бронзы или жаропрочной стали. Внутренняя часть такой «проставки» и ее полость заполнены керамической крошкой со специальным каталитическим покрытием.Благодаря этому выхлопные газы собираются быстрее, что, в свою очередь, приводит к разным импульсам 1 и 2 постоянного тока.

Важно! Любые разрушения устанавливаются только на хороший лямбда-зонд.

Самодельный лямбда-зонд лямбда, схема которого представлена ​​ниже, прост в изготовлении. Для этого вам потребуется подготовить: урожай

• ;
• отвертка;
• Набор ключей.

Трах на токарном станке.Если такового нет, то можно обратиться к специалисту, сдав ему рисунок.

Полученный продукт совместим с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка ароматизаторов лямбда происходит следующим образом:

• Поднять автомобиль на эстакаду.
• Отсоединить минусовую клемму от аккумуляторной батареи.
• Откручиваем первый (верхний) зонд (если их два, то снимаем тот, что находится между катализатором и выпускным коллектором).
• Прикрутить лямбда-зонд к «Пробелу».
• Установите датчик «Advanced» на место.
• Подключаем клемму к АКБ.

Полезно! Обычно механическое разрушение второго лямбда-зонда не производится, так как этот постоянный ток защищен катализатором и контролирует только его состояние. Наиболее чувствительным считается первый датчик, который устанавливается ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть.Если этот метод не сработал, можно использовать более дорогое замедление.

Электронное уничтожение

Еще одним способом устранения проблем с постоянным током является электронное уничтожение лямбда-зонда, схема которого представлена ​​чуть ниже. Поскольку кислородный датчик передает сигнал на контроллер, то схема обмана, подключенная к проводке от датчика к разъему, позволит «закачать» систему. Благодаря этому в ситуации, если Лямбда-зонд вышел из строя, принудительный агрегат продолжит работать правильно.

Полезно! Места установки такой террасы могут отличаться в зависимости от модели АТС. Например, его можно установить в центральном тоннеле между сиденьями, в торпедном или моторном отсеке.

Замораживание схем — это однокристальный микропроцессор, который анализирует процессы в катализаторе, принимает данные от первого DC, обрабатывает их, преобразует в показатели второго датчика и выдает соответствующий сигнал процессору автомобиля.

Чтобы установить обман на этот тип, вам понадобится схема подключения лямбда-зонда, которая выглядит следующим образом.

Как видите, бывает разброс лямбда-зонда (4 провода, три и два). Цвета проводов тоже могут отличаться, чаще всего встречаются изделия с 4-мя соснами (2 черные, белые и синие).

Для изготовления подделки вам понадобятся:

• паяльник с мелким просроченным припоем;
• канифоль;
• конденсатор неполярный емкостью 1 мкФ Y5V, +/- 20%;
• резистор (сопротивление) на 1 МОм, С1-4 имп, 0,25 Вт;
• нож и изолента.

Полезно! Перед установкой схему лучше поместить в пластиковый корпус и залить «эпоксидкой».

• Отсоедините минусовую клемму АКБ.
• «Подготовить» провод, идущий от самого ДК к разъему.
• Обрежьте синий провод и подключите его обратно через резистор.
• Проведите неполярный конденсатор с белыми и синими проводами.
• Найдите связи.

Ниже представлена ​​схема колоды лямбда-зонда своими руками для пережима на 4 провода.

На завершающем этапе должно быть следующее.

Такие манипуляции не следует проводить, если у вас нет должного опыта. Сегодня в магазинах представлены готовые схемы выключения, которые легко установить даже начинающему водителю.

Контроллер преломления

Некоторые особо искушенные автовладельцы решаются на перепрошивку блока управления, так что обработка вторых сигналов блокируется датчиком кислорода. Однако необходимо учитывать, что любые изменения алгоритма работы системы могут привести к необратимым последствиям, поскольку вернуть заводские настройки будет практически невозможно.Поэтому проводить такие манипуляции не рекомендуется. То же касается и готовых прошивок, которые продаются в интернете.

Полезно! При перепрошивке снимаются лямбда-зонды.

Если вы все же хотите прошить систему, обратитесь к грамотному специалисту, который может отключить прием данных ДЦ с помощью специализированного оборудования.

Также стоит учесть, что практически любое вмешательство в работу систем может привести к не самым приятным последствиям.

Какие последствия после установки обмана

Следует понимать, что любой обман устанавливается на страх и риск автовладельца. Если установка была произведена некорректно, то могут возникнуть следующие проблемы:

• Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может произойти нарушение работы мотора.
• При неправильной пайке схемы возможно повреждение проводки.
• В процессе установки террасной доски вы можете повредить кислородные датчики, после чего вы даже не узнаете об их неисправностях (так как обман у вас уже будет).
• После таких вмешательств (не только при перепрошивке) в бортовом компьютере может произойти сбой.

Любая неточность приведет к депозитам, поэтому лучше установить более безопасный эмулятор. В отличие от обмана, он не «обманывает» блок управления, а лишь обеспечивает его корректную работу, преобразовывая сигнал постоянного тока. Внутри эмулятора также установлен микропроцессор (как в самодельном электронном обмане), который умеет оценивать выхлопные газы и анализировать ситуацию.

На хранении

Многие автовладельцы устанавливают на свои автомобили самодельные сильфоны, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за прибылью вы вполне можете столкнуться с большими деньгами, если кустарное устройство влияет на работу «жизненно важных» систем. Поэтому устанавливать обманщики рекомендуется только в том случае, если вы имеете смысл в работе такого плана.

Большинство современных автомобилей имеют специальные электронные системы управления. Они позволяют снизить расход топлива и обеспечить оптимальную работу двигателя.Одним из неотъемлемых элементов системы газоотвода является лямбда-зонд. При его поломке двигатель начинает работать в аварийном режиме. Можно ли своими руками устранить проблему?

Принцип действия лямбда-зонда и его ремонт

Датчик улавливает количество кислорода в выхлопе автомобиля и передает его на панель управления. В зависимости от показаний зонда компьютер регулирует уровень обогащения смеси, которая подается в камеру сгорания.В большинстве моделей устанавливаются два зонда: один перед катализатором, а второй — за ним. В процессе эксплуатации выходят из строя кислородные датчики, производители рекомендуют чистить устройства каждые 30 тысяч километров.

Многие автомобилисты забывают о подобных рекомендациях и сталкиваются с проблемой, наклеив на панель аварийный знак. Чаще всего ремонту не подлежит лямбда-зонд. Стоимость устройства немаленькая, и его замена всегда очень нецелесообразна. Народные мастера нашли выход из этой неприятной ситуации.Предлагают использовать специальное автомобильное лакомство, которое позволит двигателю работать в штатном состоянии и отключить сигнализацию CHECK Engine.

Совет: не отсоединяйте и не блокируйте один из датчиков полностью, это не решит проблему, а приведет только к повышенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как сделать колоду датчика кислорода

Сделать обман для бортового компьютера можно тремя способами:

• установить механическую втулку;
• подключить несложную электронную схему;
• сделать перепрошивку контроллера.

Каждый метод полностью эффективно решает проблему вышедшего из строя датчика и возвращает двигатель в нормальный режим.

Механический способ (с чертежами Enter)

Чтобы обмануть контроллер, нужно установить металлическую гильзу между выхлопной трубой и лямбда-зондом. Для изготовления предметов вам потребуется:

• металлическая заготовка;
• станок обрабатывающий;
Отвертка
• ;
• Набор ключей.

Бронзовый механический раструб можно сделать вручную или заказать его изготовление у специалиста

Изготовить деталь можно даже без особых навыков работы, главное иметь хороший токарный станок.В крайнем случае можно заказать его у знакомого специалиста.

Форма и размеры рукава показаны на чертеже.

Изделие должно точно соответствовать схеме по форме и размерам.

Для установки механической заглушки необходимо сделать следующее:

После запуска двигателя сигнал проверки двигателя должен быть заземлен. Таким образом, датчик немного сдвигается с потоком выхлопных газов. Механический чир-кожух подходит для большинства моделей автомобилей, главное, чтобы датчик был вкручен в корпус.

Как сделать и установить электронику (со схемой)

Поскольку на контроллер поступают электронные сигналы, поступающие от лямбда-зонда, можно поставить специальную схему факела. Он подключается к проводам, идущим от датчика к разъему. Место установки У. разных моделей Отличается: это может быть центральный тоннель между сиденьями, торпеда или моторный отсек. Для изготовления электронной схемы подготовьте следующие материалы:

Перед началом работы выключите минусовой вывод.Все соединения нужно хорошо изолировать. Оптимальный вариант — это разместить схему в пластиковой форме и залить все эпоксидным клеем.

Все электронные ароматизаторы должны быть хорошо изолированы

В продаже есть готовые электронные девайсы. В них используется небольшой микропроцессор, который анализирует первый сигнал датчика, обрабатывает его и генерирует необходимые индикаторы для бортового компьютера. Такие устройства легко подключаются, но будет дороже, чем самодельная схема.

Видео изготовления электронного датчика настила и проверка ее работы

Рефракторный контроллер: стоит ли делать своими руками

Еще одним вариантом декинга можно назвать текущую перепрошивку компьютера. Изменяя алгоритм работы устройства, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность этого метода в том, что при неправильных действиях будет сложно восстановить былую работу компьютера. Оригинальную заводскую прошивку достать очень сложно, да и стоимость ее довольно велика.Поэтому доверить такую ​​работу нужно только опытному специалисту, которого вы знаете лично.

Последствия установки разного вида мусора

При установке обманов следует учитывать, что все работы выполняются на ваш страх и риск. При неправильной установке У этих устройств могут возникнуть следующие неисправности:

1. Неисправность мотора из-за неправильной регулировки впрыска бортовым компьютером.
2. Повреждение проводки и контроллера при неверно проложенной схеме.
3. Ошибки при работе на боковом компе.
4. Повреждение датчиков.

Работа с любой электроникой должна выполняться предельно аккуратно. Даже малейшая неточность может привести к поломке, поэтому нужно четко следовать инструкции.

Совет: не заказывайте интернет-благословения на сомнительных сайтах. Большинство из них плохо работают и не принесут ожидаемого результата.

Лямбда-зонды практикуют многие автомобилисты. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков.Важно сделать хитрость и установить так, чтобы не было минуса для бортового компьютера или двигателя.

Как определить износ катализатора?

Есть три основные причины выхода катализатора из строя — потеря эффективности катализатора, разрушение и плавление.

Для проверки плавления установите манометр на кислородный датчик и измерьте давление в выхлопной системе. Если давление превышает 0,5 атм на разных режимах работы (кг / см2) — каталитический нейтрализатор расплавился.

Если показания лямбда-зондов до и после катализатора совпадают, это означает, что катализатор потерял свою эмиссионную способность (КПД).

Работоспособность катализатора можно проверить и другим способом. Гарантировать мотор (полчаса езды). После этого с помощью термопистолета (пирометра) проверьте температуру на сварном шве перед катализатором и после него, если температура за катализатором такая же или ниже, значит, катализатор неисправен.

В случае, если в катализаторе есть что-то тауральное, нужно срочно принимать меры.В противном случае осколки внутри могут повредить двигатель.

Часто задаваемые вопросы

1. Это точно работает? — Да, мы даем гарантию на результат 2 года. В комплекте с эмулятором вы получите инструкцию и гарантийный талон. Закон также дает право вернуть товар в течение 2-х недель без объяснения причин.
2. Могу ли я получить поддержку? — Да, вы можете проконсультироваться по телефону, Skype или электронной почте. Все вопросы решены.
3.Какой эмулятор нужен на моей машине? — Вверху этой страницы есть форма выбора эмулятора на машине.
4. Где установить эмулятор? — Наши представители. Установить то же самое можно установить.
5. У меня не работает задний лямбда-зонд. Эмулятор может это обойти? — Да, может абсолютно на всех машинах. Если передняя лямбда широкополосная, с токовым сигналом (AFR, LAF SENSOR), то установлен эмулятор SK-08. Если задний датчик неисправен, сигнал для эмулятора снимается с переднего датчика.При дефектах подогревателя заднего лямбда-зонда вместо подогревателя дополнительно подключается резистор сопротивления примерно 10 Ом, мощностью 10 Вт.
6. Можно ли не снимать катализатор? — Можно если механически использовать (не расплавить, не звинить, тяга мотора нормальная) и переднюю лямбду с сигналом 0 … 1 вольт (исключения в предыдущем вопросе). Опорный сигнал для эмулятора в этом случае берется с передней лямбды.
7.Стоит ли Strandger (FlameSeeter) ставить? — Не обязательно, но желательно. Это влияет только на звук выхлопа. Без усилителя выхлоп не будет спекаться (общее мнение) быстрее, так как после исправного катализатора температура всегда выше, чем до него. Раньше ездили без катализатора …
8. После установки эмулятора расход уменьшится? — Если у вас завышенный расход, то он должен уменьшиться. На автомобилях Евро-4 и 5 задняя лямбда ощущается при приготовлении топливной смеси и расход напрямую зависит от состояния катализатора.На автомобилях Евро-3 и ниже возможно снижение расхода при переводе двигателя с аварийного режима на нормальный. Расход также может снизиться, если у вас расплавленный катализатор.
9. Какой эмулятор лучше программного удаления? — Автомобиль продолжает ездить по заводской программе, вмешательство в блок управления двигателем не производится. Безграмотное удаление ПО может привести к тому, что лампа неисправности на панели приборов никогда не загорится — поиск неисправности сбоку может привести к поломке мотора.В программном обеспечении режимы работы мотора могут меняться и никто не знает, как это повлияет на это.
10. У меня ГБО, постоянно появляется ошибка катализатора, никто ничего не может сделать …. — Мы часто сталкиваемся с этой проблемой. Для начала нужно попробовать прокатиться на бензине. Если по бензину проблем нет, значит проблема в ГБО. Вы можете прочитать больше в этой статье.

Страница не найдена — a222

[Без названия] > [Без названия] >

Настройка температуры двухтопливного теплового насоса

Инструкции по настройке давления воздушного насоса: Давление воздушного насоса является импульсом нагревателя.Давление насоса находится в диапазоне от 3 до 6 фунтов на квадратный дюйм в зависимости от размера БТЕ нагревателя (см. Диаграмму ниже). Потеря ТОЛЬКО 1 фунт / кв. Дюйм означает потерю ПОТОКА ТОПЛИВА от 30% до 17% (голодание). Вы должны знать указанное необходимое давление и соответствующим образом установить давление.

Тип системы HVAC Совместимость: Стандартная (газовая / электрическая), Тепловой насос, Двухтопливная многоступенчатая система Совместимость: Стандартные Системы HVAC: 3-ступенчатый нагрев, 2-ступенчатое охлаждение Системы с тепловым насосом: 5-ступенчатый нагрев (2 компрессора, 3 дополнительный нагрев), 2-ступенчатое охлаждение СИДы: 11 зеленых, 1 желтый Коммуникации: 12 В постоянного тока Контакты AUX: 18–30 В переменного тока, 2 А макс. 2.3 Дополнительные принадлежности

Двойной датчик температуры

(27) Дополнительная информация: DG 211: Датчик турбонаддува и комплекта EGT (27) Дополнительная информация: DG 212: Датчик давления топлива и температуры масла (27) Дополнительная информация: DG 213: Давление и температура Датчик (27) Дополнительная информация: DG 214: Датчик температуры трансмиссии и температуры заднего конца (27) Дополнительная информация: DG 215: Датчик давления масла и топлива (27) Дополнительная информация: DG …

Masterbuilt Pro Dual Fuel, работающий на газе Курильщик позиционируется как курильщик древесного угля. Реальность такова, что это не так уж и отличается от газовой коптильни GS40 Masterbuilt.Внизу находится горелка на 15 400 БТЕ, которая направляет тепло на металлический поддон, который находится под поддоном для воды.

Герметичные двухклапанные горелки с многопламенным расположением пламени Обеспечивают полный спектр настроек нагрева, от сверхнизкого кипения при 140 ° F до интенсивного 18000 БТЕ Электрическая цепь P1472 Модуль диагностики Утечка в баке Обогрев лямбда-зонда за катализатором 2, функция 2CAA Лямбда-зонд перед катализатором, температура 2CAB…

Выберите «Баланс теплового насоса», затем выберите нужную настройку. С приложением Nest. Коснитесь Настройки. Выберите свой термостат. Нажмите Баланс теплового насоса. Выберите настройку баланса теплового насоса. С помощью приложения Home ….

1998 jeep cherokee o2 sensor

15 февраля 2013 г. · Расположение кислородных датчиков Grand Cherokee для двигателей 4.0 и 4.7 … Датчик O2 представляет собой гальваническую батарею, которая обеспечивает PCM сигналом напряжения (0-1 вольт) обратно пропорционально количеству кислорода в выхлопе.Другими словами, если содержание кислорода низкое, выходное напряжение высокое; если содержание кислорода высокое, выходное напряжение низкое. Гнездо / ключ датчика кислорода (O2). Ремонт резьбы датчика кислорода (O2). Преднамеренно пусто: Преднамеренно пусто: Связанные части. JEEP> 1998> CHEROKEE> 4.0L L6> Выхлоп и выбросы> Датчик кислорода (O2). Цена: Альтернативная: Нет запасных частей для автомобилей на отдельных рынках. Экономика.

И снова здравствуйте. В субботу у меня был этот джип в магазине, и я попытался разобраться, что происходит с нижним датчиком O2 (выбросы ФРС, только 2 датчика).Код — P0138, датчик высокого напряжения 1-2. Показания датчика зашкаливают на диагностическом приборе и показывают около 4,9 В. Выбор Amazon для Jeep Cherokee O2 1998 года Датчик кислорода Bosch 13138 Premium OE Fitment для Select 1994-04 автомобилей Chrysler, Dodge и Jeep, грузовиков, внедорожников, и Vans 4.6 из 5 звезд 194

22 августа 2020 г. · Изучите Jeep Wrangler 1998 года на сайте cars.com и найдите характеристики, цены, MPG, данные о безопасности, фотографии, видео, обзоры и местный инвентарь. 2 декабря 2016 г. · Предполагается, что у вас есть 4.Рядный 6-цилиндровый двигатель 0L, я не знаком с двигателями V8. Датчик положения коленчатого вала установлен в задней части двигателя, в верхней части колокола, немного левее центра (сторона впускного коллектора).

11 дек.2020 г. · Официальный сайт EricTheCarGuy. Приходите для получения всех последних новостей и автомобильных советов! 1998 Jeep Cherokee SE 6-цилиндровый 4.0L O.E. Датчик качественной замены; 1998 Jeep Cherokee Sport 6-цилиндровый 4.0L O.E. Датчик качественной замены; 1998 Jeep Cherokee Classic 6 Cyl 4.0L O.E. Датчик качественной замены; Jeep Cherokee Limited, 6 цилиндров, 4,0 л, 1998 г. Замена датчика качества

jeep cherokee (sj) 1974 — 1983; jeep cherokee (xj) 1984 — 1991 гг. 2,5 л 4-цилиндровый — вин [ч] 2,5 л система cec; 4,0 л 6-цилиндровый -вин [м] и 4,2 л 6-цилиндровый -вин [c] 4,0 л система cec; сокращения; проверка масла в компрессоре кондиционера; система кондиционирования-отопитель — ручная; единое руководство по проверке системы кондиционирования и обогревателя; диагностика системы кондиционирования; общее обслуживание системы кондиционирования; воздухоочиститель … Купить Кислородный датчик / датчик o2 для JEEP Grand Cherokee I (ZJ, ZG) от Bosch, Denso, Delphi, NGK, VEMO и других производителей запчастей недорого в сети на Bestpartstore.co.uk.

Очистка датчика NOx Bmw

25 марта 2020 г. · Кроме того, неисправный датчик детонации вызывает непоправимый ущерб двигателю. Согласно Repairpal.com, датчик детонации обнаруживает вибрацию и передает данные на компьютер двигателя. Эти вибрации или шумы двигателя вызваны детонацией. Когда датчик детонации поврежден или сломан, процесс детонации не регулируется должным образом.

24 мая 2019 г. · Найдите датчик колеса АБС. Снимите болты, которыми он крепится к остальной подвеске.Вам также может потребоваться открутить несколько болтов, которыми проводка крепится к раме или подвеске автомобиля, чтобы отодвинуть датчик от автомобиля для очистки. Проследите за линией и / или жгутом проводов, чтобы увидеть, есть ли еще болты.

5wk9 датчик расхода воздуха nox bmw bmw z4 низкая цена для: для bmw e84 bmw e81 bmw e71 x6 e83 x3 e93 turbo veloster bmw m240i e60 lci e84 x1 скидка на дешевый: 5wk96681d расходомер воздуха bmw вентилятор для рабочего стола c200k upholstery bmw easyguard bmw e89 z4 carbon 206 stop содержательные обзоры: расходомер воздуха bmw 10 key car bmw e81 воздушная масса bmw e83…

Дизельный двигатель Ram Cummins 6,7 л соответствует нормам выбросов 2011 года без DEF только для легких грузовиков. Система катализатора абсорбера NOx (NAC) используется для регулирования выбросов без использования мочевины. Контролируя скачок мощности при 1600 об / мин, выбросы NOx снижаются настолько, чтобы Cummins соответствовала действующим стандартам выбросов.

24 мая 2019 г. · Найдите датчик колеса АБС. Снимите болты, которыми он крепится к остальной подвеске. Вам также может потребоваться открутить несколько болтов, которыми проводка крепится к раме или подвеске автомобиля, чтобы отодвинуть датчик от автомобиля для очистки.Проследите за линией и / или жгутом проводов, чтобы увидеть, есть ли еще болты.

Для снятия и установки патронов датчика кислорода. Специальная конструкция выреза на розетках предотвращает повреждение проводов. Соответствует стандартам ANSI или превосходит их. Пожизненная гарантия на инструменты. Включает пошаговые инструкции по использованию и фотографии, демонстрирующие использование инструмента; Листы с инструкциями ламинированы для защиты от пятен и прочно прикреплены к корпусу.

Датчик оксидов азота (NOx) — это «интеллектуальное устройство», состоящее из трех компонентов.т.е. датчик NOx, соединительный кабель, модуль управления датчика NOx. Он используется для измерения выбросов NOx из двигателя. Он получает и отправляет информацию в блок управления двигателем по каналу данных J1939.

Лямбда-зонд (диоксид циркония) — напряжение

Дополнительные указания

Датчик кислорода также может называться лямбда-датчиком , датчиком O ₂ или датчиком кислорода с подогревом выхлопных газов (HEGO) .Это датчик обратной связи, используемый модулем управления двигателем (ECM) для выполнения управления с обратной связью заправки двигателя и, если присутствует датчик посткаталитического нейтрализатора, контроля работы каталитического нейтрализатора.

Замкнутый контур управления позволяет блоку управления двигателем поддерживать почти точно стехиометрическую топливно-воздушную смесь, но с небольшими отклонениями между слегка богатой и слегка бедной, чтобы облегчить работу трехкомпонентного каталитического нейтрализатора. Эти изменения заправки вызывают переключение, наблюдаемое на выходе напряжения датчика.Обычно контроллер ЭСУД переключает соотношение воздух / топливо с частотой около 1 цикла в секунду.

Контроллер ЭСУД осуществляет управление замкнутым контуром заправки топливом только тогда, когда позволяют соответствующие условия. Обычно это происходит при установившемся режиме холостого хода, при небольшой нагрузке или в крейсерском режиме. Когда системы двигателя нагреваются или автомобиль ускоряется, смесь обогащается, и датчики не будут демонстрировать свое поведение переключения выходного сигнала.

Элемент из диоксида циркония в датчике позволяет ионизированному O ₂ течь из источника эталонного воздуха в выхлопные газы.Поток регистрируется двумя платиновыми электродами по обе стороны от элемента. Расход зависит от парциального давления (относительные концентрации O ₂ в источнике эталонного воздуха и выхлопных газах). Богатая смесь вызовет больший поток ионизированного O ₂ через элемент из диоксида циркония, тогда как бедная смесь вызовет низкий поток. Таким образом, на бедную смесь указывает низкое выходное напряжение, около 0,2 В, а на богатую смесь — высокое выходное напряжение, около 0.8 В.

Как правило, кислородные датчики не работают при температуре ниже 300 ° C. Таким образом, некоторые датчики имеют внутренний нагревательный элемент, которым управляет ECM. Нагревательный элемент повышает температуру, чтобы обеспечить более быстрое регулирование при запуске из холодного состояния.

Конфигурации сенсора (только диоксид циркония)

Датчики имеют различную электрическую конфигурацию и могут иметь до четырех проводов. Датчики без нагревательных элементов имеют только один или два провода. В трехпроводном датчике корпус датчика используется для заземления чувствительного элемента:

• Однопроводной , обеспечивающий выходную цепь датчика.
• Два провода , обеспечивающие выход датчика и цепи заземления.
• Три провода , обеспечивающие выходную цепь датчика, а также цепи питания нагревательного элемента и заземления.
• Четыре провода , обеспечивающие выход датчика и цепи заземления, а также цепи питания нагревательного элемента и заземления.

Постоянное высокое напряжение на выходе датчика показывает, что двигатель постоянно работает на богатой смеси и находится за пределами диапазона регулировки ECM, тогда как постоянное низкое напряжение указывает на обедненную или слабую смесь.В этих условиях вы можете ожидать появления диагностических кодов неисправностей (DTC), связанных с проблемами корректировки топливоподачи, от контроллера ЭСУД. Датчик может не быть виноватым, и вы должны убедиться, что нет связанных проблем, вызывающих коды ошибок, прежде чем отклонять датчик.

Признаки неисправного / неработающего датчика кислорода:

• Загорание контрольной лампы неисправности (MIL).
• Диагностические коды неисправностей (DTC).
• Отсутствует переключение ECM между бедной и богатой смесями (для работы каталитического нейтрализатора).
• Неисправности, связанные с регулировкой топливной системы.
• Запах паров топлива.
• Несколько случайных пропусков зажигания.
• Проблемы с управляемостью.
• Проблемы с производительностью.

Связанные проблемы, которые необходимо устранить перед проверкой датчика кислорода:

• Утечки всасываемого воздуха.
• Утечка выхлопных газов.
• Заблокирован впуск или выпуск воздуха.
• Механические проблемы двигателя (включая фазы газораспределения), вызывающие неправильный поток воздуха через двигатель.
• Неисправности датчиков нагрузки (например, расходомера воздуха или датчиков абсолютного давления в коллекторе).
• Неисправности системы впрыска, приводящие к избыточной или недостаточной заправке.
• Неисправности зажигания, вызывающие пропуски зажигания.

Типичные проблемы и неисправности кислородного датчика:

• Чрезмерное засорение, приводящее к замедлению, ослаблению или отсутствию реакции.

  No related posts.
