Идеальная подвеска «Бодрый Сток»

Привет многоуважаемая аудитория, УАЗоводы, всем всего самого-самого!

Сегодня я вам расскажу об идеальном решении доработки и улучшения подвески для автомобилей УАЗ ПАТРИОТ 2019 и иже с ними, по моему мнению — «ИДЕАЛЬНЫЙ СТОК». Хороший вариант для тех, кто не собирается строить монстра, кто потратил кровные миллион с плюсом на заветный УАЗ ПАТРИОТ, А МОЖЕТ И С АКПП, и не планирует долбать его в лесу об деревья, кто рассматривал Патрика как большой семейный автомобиль с возможностью путешествовать и забираться туда, куда раньше не решился бы. В общем – для большинства, сколько я общаюсь с обладателями новых автомобилей, становится очевидно – нужен простой, недорогой и эффективный вариант доработки. Так что одевайте очки, если надо и погнали читать!

Любимая работа, когда тут скучать

Первое. Что мы знаем – у патриотов новых большие проблемы с подвеской: мгновенно проседающая задняя подвеска (на моей машине за полгода она просела на 2см, мерил от центра ступицы до арки).

Новая машина делаем замер

50 от ступицы до арки

С завода собственно говоря она и так крайне низкая, не помню такого, чтобы задний бампер патриота был ниже колена.

Патрик до колена 🙂

Лежит в стоке на отбойнике

Сток в багажнике ничего особенного

Ездили в деревню

Более того, абсолютный шок – когда подняли машину на подъемник, обнаружили явные следы систематического долбания отбойника о мост, это печальный факт, было дело, что и вовсе машина на отбойниках ехала. Передние пружины так же меня в корне не устраивают, потому что быстро проседают и с ними лебедку ставить затея провальная, а если еще зашумить, органайзер в багажник кинуть – совсем грустно. В итоге – подвеска ГАВНО. Надо что-то делать, но что, когда на дворе кризис, ты многодетный отец и денег не очень, а еще хочется, что бы и колеса побольше встали успешно и выглядело это приятно для глаза.

Мой вариант, который приободрит ваш УАЗ ПАТРИОТ, даст возможность спокойно установить на штатных дисках колеса до 32 дюймов включительно (все проверил на себе 235 85 16, 265 75 16, 265 60 18, 255 70 18), сделает тачку более эффектной и приятной к созерцанию.

255 70 18 в стоке просто ужас

ПЕРЕДНЯЯ ПОДВЕСКА: мы ставим пружины от дизельного УАЗ ПАТРИОТ
ЗАДНЯЯ ПОДВЕСКА: мы ставим тот самый СПРИНГВАР

Подробнее про перед

Почему пружины от дизеля? Все просто вес ЗМЗ 409 190 кг, ВЕС ЗМЗ 51432 220 кг, поэтому дизельные пружины чуточку мощнее, толщина витка больше на 0,5мм. Это дает нам лифт в 2 см, что не заметно, но выглядит красиво, фотографии все будут, сами смотрите. ПЛЮС – это как раз-таки задел на случай, если вы собираетесь поставить на свой УАЗ ПАТРИОТ лебедку, как раз те самые 30 кг. В конце я опишу ощущения от езды, так что не торопитесь говорить о жёсткости. Дизельные пружины имеют 2 насечки, бензиновые 1, сравнивал с теми, что стояли у меня.

Для установки лучше вывесить машину, отпустить амортизаторы и тогда пружина встанет без стяжек, стяжки зло, все время разгибаются. Дизельные пружины, которые я приобрел в УАЗПОТРЕБСОЮЗ ставились на заводе на автомобили УАЗ ПАТРИОТ с двигателем ИВЕКО и ЗМЗ51432. Установка их не требует дополнительных расходов, доработок или замены амортизаторов. Хотя штатные амортизаторы гавно, поэтому вот вам видео про то, как мы ездили на завод амортизаторов

Перед сток 50см

Дизельные пружины 52см

Подробнее про зад

Ну про СПРИНГВАР я говорил уже не однократно вот ссылки на статью и еще одну, в моей практике это уже третий УАЗ ПАТРИОТ на этом комплекте и более адекватного вариант доработки задней подвески я не вижу. Оптимально с точки зрения цены и результата, точнее результат лучше, чем могло бы быть. Гибридная задняя подвеска на ПАТРИОТ с помощью СПРИНГВАР дала подъем 4см (смотрите фото). Есть конечно и другие варианты, например, замена рессор на трехлистовые, но по стоимости, с учетом работ – рессоры выходят дороже, ну и жестче.

Установка дополнительных пружин описана по ссылкам выше, ничего сложно нет.

Зад сток 48см

Зад и спрингвар 52см

Выводы

Господа, данный вариант обкатан уже на 25-ти автомобилях, как минимум, это те, кто оставил обратную связь и доволен предложенным решением. Я на нем катаю уже месяц на своем ПАТРИОТЕ с АКПП. Такой вариант тюнинга, доработки подвески УАЗ ПАТРИОТ я считаю одним из лучших вот почему.

1. Бюджетно. Я назвал его «ПОДВЕСКА за 10-ку» примерно на круг получается 10 000р, что неплохо, учитывая результат.
   Еще раз ссылки: (Спрингвар, пружины дизель).
2. Пригодно для самостоятельной установки. Передние пружины от дизельного патриота и пружины на задний мост можно установить либо в «гараж на час», либо на даче, в отличии от замены рессор или установки длинных пружин, тут особых сложностей нет. Самостоятельная установка – это и приятно, и экономно.

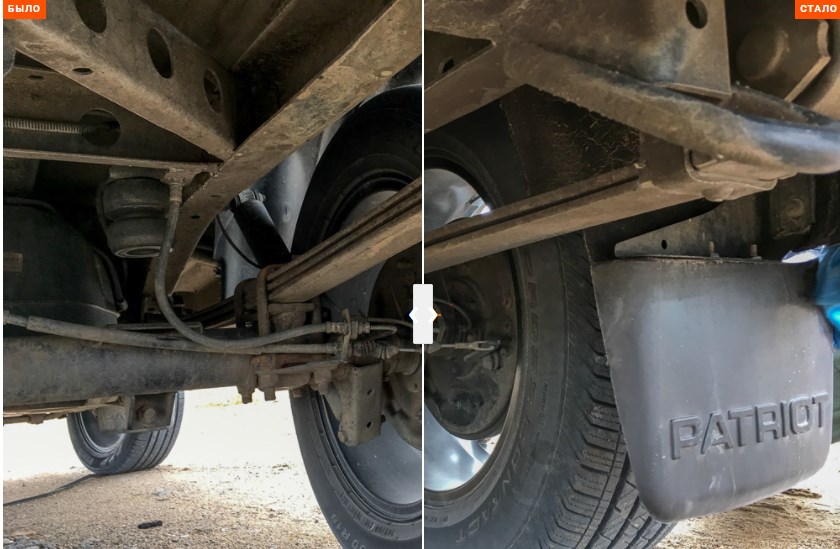

3. Внешка и функционал. В стоке ПАТРИОТ 2019 со своими хлипкими рессорами и пружинами выглядит не очень, вот как раз эти сантиметры сделают его бодрее и краше, это прям сто пудов. Возможность установки 32 колес без задеваний арок, подкрылок и потери колес в арках.

255 70 18 сток

255 70 18 (подвеска за 10 КУ) 🙂

4. Скрытность от гибдд. Подъем скромный не заметный глазу не привлечет внимание негодяев, которые не дают нам нормально делать машины такими, какими мы хотим их видеть.
5. Комфорт. Самое главное о чем я еще не сказал. Кто бы что не говорил – это идеальный вариант в плане ездовых характеристик. Пропадает валкость, которую мой патриот приобрел на стоковой подвеске. Было мягко, но избыточно, поднадоело уже это качание как на волнах, крены и полеты шмоток в дверь задка на старте, потому что на штатных рессорах как на катере нос к верху задирало. Я не ощутил каких-либо серьезных изменений в плане жесткости, все именно так, как надо.

схема с описанием неисправности и ремонт

В конструкции каждого автомобиля такой элемент, как подвеска играет важную роль. Именно благодаря подвеске водитель и пассажиры во время поездки не испытывают всего негатива от передвижения по дорогам. Чем сложнее подвеска на авто, тем комфортнее чувствуют себя пассажиры и водитель. На автомобиле Ульяновского производства внедорожнике УАЗ 3163 Патриот имеется как задняя, так и передняя подвески.

В сегодняшней статье я расскажу вам о устройстве передней подвески УАЗ Патриот, изложу схему и дам описание каждому элементу этой ходовой части автомобиля. Так же мы с вами разберемся в причинах стука передней и задней подвески и рассмотрим способы самостоятельного ремонта этого силового агрегата.

Содержание

1. Подробная схема с описанием передней подвески УАЗ Патриот
2. Устройство передней подвески УАЗ Патриот
3. Видео: Работа передней подвески УАЗ Патриот
4. Уаз Патриот причины стука в передней подвеске
5. Ремонт передней подвески Уаз Патриот
6. Увеличение артикуляции передней подвески Уаз Патриот своими руками
7. Видео: УАЗ Патриот ревизия поворотного кулака

Подробная схема с описанием передней подвески УАЗ Патриот

Передняя подвеска автомобиля УАЗ Патриот состоит из следующих деталей:

Схема передней подвески автомобиля УАЗ Патриот

Передняя подвеска: 1 – поперечная тяга передней подвески; 2 – пружина передней подвески; 3 – буфер сжатия передней подвески; 4 – опора пружины передней подвески; 5 – втулки верхнего крепления амортизатора; 6 – амортизатор передней подвески; 7 – рама; 8 – стремянки штанги стабилизатора поперечной устойчивости; 9 – продольная штанга передней подвески; 10 – штанга стабилизатора поперечной устойчивости; 11 – муфта отключения колеса; 12 – передняя ступица; 13 – поворотный кулак

Передняя подвеска автомобиля UAZ Patriot (рис. 7.1) зависимая, состоит из двух шаровых шкворней с каждой стороны, двух продольных штанг, одной поперечной тяги, витых цилиндрических пружин, гидравлических телескопических амортизаторов и стабилизатора поперечной устойчивости.

Продольные штанги и поперечная тяга — это направляющие элементы передней подвески, которые обеспечивают правильную фиксацию переднего моста, что, в свою очередь, влияет на управляемость, устойчивость и тормозные качества автомобиля.

Продольные штанги соединены с передним мостом с помощью неразборных резинометаллических шарниров (сайлентблоков) и кронштейнов, а с рамой посредством кронштейна через резиновые шарниры. Максимальный ход подвески вверх ограничен резиновым буфером. Для гашения колебаний подвески автомобиля предназначены два телескопических амортизатора, которые служат также для ограничения хода подвески вниз.

Устройство передней подвески УАЗ Патриот

Как я уже успел заметить ранее устройство передней подвески автомобиля УАЗ Патриот довольно простое и состоит из нескольких элементов:

• Цилиндрические пружины
• Амортизаторы гидравлического типа
• Стабилизаторы поперечных тяг
• Шаровые шкворни и продольные тяги.

Для того чтобы мост находился в нужном положении устанавливается поперечная тяга и продольная штанга, которая закрепляется к переднему мосту благодаря неразборным сайлентблокам и кронштейнам, а за счет резиновых шарниров за второй конец штанги закрепляются к раме Патриота.

Пара телескопических амортизаторов гасят поступающие колебания, и в тоже время ограничивают ход подвески. Задняя подвеска так же имеет амортизаторы, но они не взаимозаменяемые с передними так как имеют отличия.  На поворотных кулаках расположены ступицы с дисковыми тормозами.  Ступица вращается за счет пары роликовых подшипников, которые через определенное время нуждаются в замене.  Регулируются подшипники благодаря гайки которая расположена на цапфе.

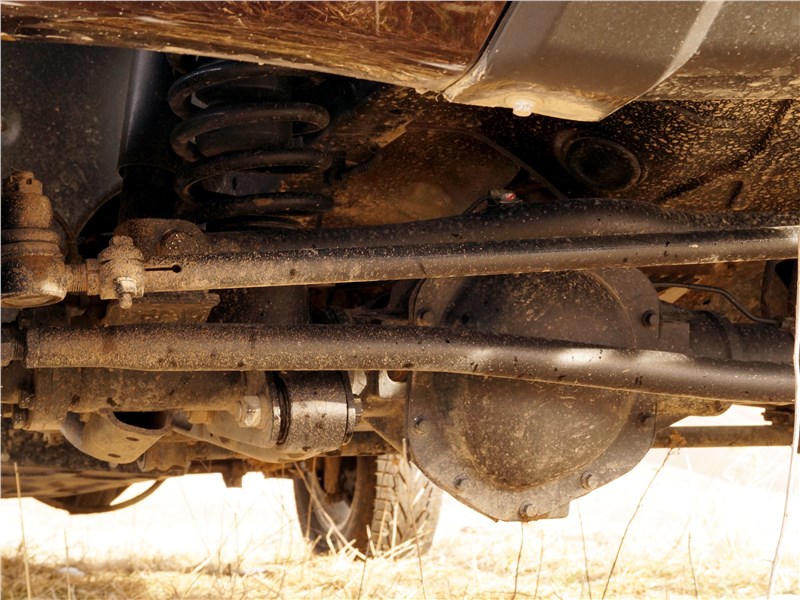

Фото: передняя подвеска автомобиля УАЗ Патриот

Со временем передняя подвеска изнашивается и требует ремонта, в результате  во время движения начинают появляться посторонние звуки. Поэтому при возникновении каких либо неисправностей их нужно устранять. Для проверки исправности подвески необходимо проделать следующие действия:

Проверяется исправность шарниров или резинометалических уплотнителей, они как правило в первую очередь выходят из строя; Проверяются рычаги подвески на наличие различных неисправностей в виде сколов и трещин;
Визуально осматриваются амортизаторы в каком состоянии они находятся, особенно проверяется состояние втулок.

Видео: Работа передней подвески УАЗ Патриот

Уаз Патриот причины стука в передней подвеске

Стук в передней подвески УАЗ Патриот довольно распространенное явление, но для того чтобы выявить точную причину необходимо учесть несколько факторов. Например стук в начале движения автомобиля может указывать на следующие причины:

1. Износ шарниров равных угловых скоростей.

2. Увеличенный зазор в зацеплении шестерен главной передачи.

3. Износ отверстия под ось сателлитов в коробке дифференциала.

А стук или щелчки при движении автомобиля в повороте укажет на износ наружного шарнира равных угловых скоростей.

Так же шумы и стуки в передней подвески могут указать на следующие неисправности:

• Неисправны амортизаторы
• Ослабли крепления штанг стабилизатора поперечной устойчивости, износ шаровых шкворней
• Износ резинометаллических шарниров тяг передней подвески
• Ослаблено крепление амортизаторов или изношены резиновые втулки проушин амортизаторов
• Повышенный зазор в подшипниках ступиц передних колес
• Износ резинометаллических шарниров рессор задней подвески
• Осадка или поломка пружины подвески
• Стук от пробоя подвески вследствии разрушения буферов сжатия
• Частые пробои задней подвески из-за перегрузки задней оси

Ремонт передней подвески Уаз Патриот

Перед началом работ связанных с ремонтом подвески автомобиля УАЗ Патриот, нужно выяснить причину неисправности, когда причина выявлена, можно переходит к ремонту который начинаются с демонтажных работ:

1. Внедорожник загоняется на смотровую яму;
2. Снимаются колеса вместе с наконечниками рулевой тяги;
3. У передних колес демонтируются суппорта;
4. Снимаются шкворни затем ремонтируются или меняются шаровые опоры;
5. При помощи специального устройства сжимаются и  снимаются пружины;
6. Извлекаются амортизаторы, которые меняются или ремонтируются.

От того какой вид неисправности имеет  механизм или соответствующий узел он меняется или ремонтируется. Например амортизаторы можно отремонтировать , а вот шаровые опоры как правило подлежат замене. В случае с пружинами которые со временем имеют свойство проседать, устанавливают специальные полиуретановые проставки.

Подвеска УАЗа Патриот имеет сложную конструкцию, которая как правило эксплуатируется в условиях сурового бездорожья, но несмотря на это, если вовремя выявлять различного рода неисправности и сразу производить ремонт или замену вышедших из строя деталей, то можно будет значительно продлить срок эксплуатации подвески.

Увеличение артикуляции передней подвески Уаз Патриот своими руками

Передняя подвеска, с самого начала заметил, что расстояние до отбойников примерно 3 сантиметра, что считаю крайне мало, видны следы работы отбойников. Ну и спереди как-то каждую выбоинку чувствуешь, а машину на ямках раскачивает так, как будто кроме стабилизатора там никаких пружин и нету.

В интернете есть несколько вариантов решения, и все сводятся в первую очередь к замене амортизаторов. Кто-то ставит коябы от газели, кто-то токико по кругу, и у всех есть положительный эффект, а кто-то поездив на тех и других, ставит монро и говорит, что пусть и дорого, но именно они делают подвеску сбалансированной.

Ну и как известно, скупой платит дважды, так что зачем мне полумеры, решил делать сразу нормально.

Приобрел:
1) Пружины Fobos 15082 — для подвески без лифта 2 шт. 1650 р.
2) Амортизаторы задние MONROE D4445 2 шт — 5052 р.
3) Амортизаторы передние MONROE D4432 2 шт — 4696 р.

В первый день установил задние амортизаторы, резиновые втулки использовал родные из комплекта, снизу сделав металлические втулки из толстых втулок реактивных тяг жигулей, укоротив их балгаркой до 40 мм.
Сверху во втулки от монро впресовал шланг, получилось нормально уплотнить их и посадить на штатное крепление в раме.

Прокатившись в первый день, ощутил уже вполне достаточный комфорт, перед стал чуствовать гараздо больше, чем корму. В принципе если бюджет ограничен, достаточно поставить только эти два амортизатора и уже будет хорошо, но мне конечно надо больше.

На следующий день заменил пружины и передние амортизаторы, снизу крепления аналогичны задним, опять обрезанные втулки от тяг жигулей в родные резиновые втулки амортов монро, сверху совместил втулку уазовскую и родную, подрезал резинки по месту.

Для замены пружин открутил стойки переднего стабилизатора, приподнял спереди раму, открутил колеса и опустил мост, пружину вытащил рукой, новую ФОБОС засовывал при помощи монтировки, но особых проблем не возникло.

Видео: УАЗ Патриот ревизия поворотного кулака







Возможно вас заинтересует:

Представление о передней подвеске УАЗ Патриот

В конструкции каждого автомобиля такой элемент, как подвеска играет важную роль. Именно благодаря подвеске водитель и пассажиры во время поездки не испытывают всего негатива от передвижения по дорогам. Чем сложнее подвеска на авто, тем комфортнее чувствуют себя пассажиры и водитель. На автомобиле Ульяновского производства внедорожнике УАЗ 3163 Патриот имеется как задняя, так и передняя подвески. Подробнее о задней подвеске можно узнать из данного материала. Сегодня же уделим внимание конструктивным особенностям передней подвески УАЗ 3163, а также рассмотрим, что представляет данное устройство.

На внедорожнике УАЗ Патриот передняя подвеска является зависимой и представлена в виде следующих устройств:

• цилиндрические пружины;
• амортизаторы гидравлического типа;
• стабилизаторы поперечных тяг;
• шаровые шкворни и продольные штанги.

Продольные штанги и поперечная тяга предназначаются для того, чтобы обеспечивать правильную фиксацию переднего моста, который является дополнительным. Штанги непосредственно крепятся к конструкции переднего моста посредством неразборных сайлентблоков и кронштейнов. Второй конец штанги фиксируется к раме внедорожника УАЗ 3163 посредством резиновых шарниров.

Главная роль в удалении колебаний автомобиля выполняют два телескопических амортизатора, которые также предназначаются и для ограничения хода подвески. Задняя часть также оснащена двумя амортизаторами, но они отличаются от передних, поэтому невзаимозаменяемы.

Поворотные кулаки имеют ступицы, на которых размещены тормозные диски. Вращение ступицы обеспечивается посредством двух роликовых подшипников с каждой стороны, которые со временем приходят в негодность и требуют замены. Регулировка подшипников осуществляется с помощью гайки, располагающейся на цапфе с контргайкой.

Передняя подвеска внедорожника УАЗ 3163 Патриот подвержена различным негативным факторам, если он используется по назначению. Поэтому нередко можно услышать посторонние звуки из-под движущегося автомобиля. При первых признаках неисправностей передней подвески важно сразу же прибегнуть к поиску неисправностей и по возможности их устранять.

Проверка подвески на внедорожнике УАЗ Патриот осуществляется посредством проведения следующих действий:

• Для начала следует обратить внимание на состояние резинометаллических уплотнителей или шарниров, которые являются самыми первыми претендентами на выход из строя.
• Осмотру подлежат также рычаги подвески, на которых нередко могут появляться различные дефекты в виде трещин, сколов и прочих видов повреждений.
• Проводится визуальный осмотр и амортизаторов, которые могут иметь такие виды повреждений, как неисправности втулок, а также нарушение целостности самого устройства, потеки.

Конструктивная схема передней подвески представлена на фото ниже.

Конструкция передней подвески всех автомобилей намного сложнее, чем задняя. Это обусловлено, прежде всего, тем, что на передние колеса возложена функция управления. Поэтому очень важно чтобы конструкция всегда была исправной и не подвела в пути. Для этого следует периодически проводить профилактику ходовой части, даже путем постановки машины на смотровую яму и проведения визуального осмотра. Если выявлены различные виды неисправностей, то в таком случае поможет только ремонт.

Что представляет собой ремонт передней подвески внедорожника УАЗ 3163, рассмотрим далее.

Ремонт

Если на большинстве легковых авто конструкция передней подвески является независимой, то на Патриоте и многих других внедорожниках она является зависимой. Чтобы осуществить ремонт подвески на УАЗ 3163 Патриот, первым делом необходимо осуществить выяснение причины неисправности. Причин, как вы понимаете, может быть много, но частые поломки уже известны владельцам данного автомобиля.

Прежде чем осуществить ремонт подвески, следует провести демонтажные работы, которые состоят из следующих действий:

• осуществляется постановка автомобиля на смотровую яму;
• демонтируются колеса, а также наконечники рулевой тяги;
• снимаются также суппорта передних колес;
• осуществляется снятие шкворней и проводится их ремонт или замена шаровых опор;
• демонтируется пружина посредством специального инструмента для ее сжатия;
• демонтируются амортизаторы, и проводится их ремонт или замена.

В зависимости от неисправности, проводится соответствующей ремонт узла или механизма. Некоторые устройства подлежат замене, а другие можно отремонтировать, например, шаровые опоры нужно заменять, а амортизаторы ремонтируются. Пружины со временем проседают, поэтому чтобы не осуществлять их замену, осуществляется установка специальных полиуретановых проставок.

Подводя итог, важно отметить, что подвеска УАЗ Патриот представляет собой сложный механизм, который предназначен для эксплуатации в условиях бездорожья, но если планируется эксплуатация его в суровых условиях, то не избежать проведения модернизации данного устройства. О модернизации передней подвески можно узнать из данного материала

Подвеска уаз патриот схема

Вам потребуются: ключи «на 24» (два), «на 27», отвертка с плоским лезвием, пассатижи.

1. Установите автомобиль на смотровую канаву или, затормозив автомобиль стояночным тормозом и установив упоры под задние колеса автомобиля, поднимите и установите переднюю часть автомобиля на опоры.

Резиновый буфер передней подвески служит для ограничения предельного хода подвески вверх.

Пружины заменяют в следующих случаях:

— ухудшение плавности хода, частые пробои подвески;

Заменяйте амортизатор при появлении течи рабочей жидкости или при снижении эффективности гашения колебаний.

Устанавливаем под задние колеса башмаки, ослабляем колесные болты со стороны ремонтируемого узла.

Подшипники ступицы переднего колеса заменяют при повышенном шуме при вращении колеса и когда невозможно добиться необходимого зазора в подшипниках.

Вам потребуются: ключ «на 14», развертка.
1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля.

Ступица автомобиля УАЗ Патриот вращается на двух роликовых конических подшипниках.

Во время эксплуатации автомобиля нужно периодически проверять и при необходимости регулировать подшипники ступиц колес.

Передняя подвеска автомобиля UAZ Patriot зависимая, состоит из двух шаровых шкворней с каждой стороны, двух продольных штанг, одной поперечной тяги, витых цилиндрических пружин, гидравлических телескопических амортизаторов и стабилизатора поперечной устойчивости.

7.1.1 Передняя подвеска
Особенности конструкции Регулировка зазора в подшипниках ступиц передних колес Снятие и установка ступицы переднего колеса Снятие и установка цапфы поворотного кулака Замена подшипников ступицы переднего колеса Регулировка и замена шаровых шкворней Замена амортизатора передней подве.

7.1.2 Особенности конструкции
Рис. 7.1 . Передняя подвеска: 1 – поперечная тяга передней подвески; 2 – пружина передней подвески; 3 – буфер сжатия передней подвески; 4 – опора пружины передней подвески; 5 – втулки верхнего крепления амортизатора; 6 – амортизатор передней подвески; 7 – рама; 8 – стремянки штанги ст.

7.1.3 Регулировка зазора в подшипниках ступиц передних колес
Периодически проверяйте и при необходимости регулируйте подшипники ступиц колес. При слишком большом люфте в подшипниках во время движения возникают удары, разрушающие подшипники, вибрация на рулевом колесе, неравномерно (пятнами) изнашиваются шины. При чрезмерной затяжке подшипники сильно нагр.

7.1.4 Снятие и установка ступицы переднего колеса
Вам потребуются: ключ «на 14», специальный трубчатый ключ «на 55», вороток, отвертка с плоским лезвием, молоток, зубило, монтажная лопатка. Полезный совет Ступицу переднего колеса можно снять в сборе с тормозным диском или без него. В случае замены ступицы предпочтительней второй спос.

7.1.5 Снятие и установка цапфы поворотного кулака
Вам потребуются: ключ «на 14», развертка. 1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите ступицу в сборе с подшипниками (см. «Снятие и устан.

7.1.6 Замена подшипников ступицы переднего колеса
Внешние признаки необходимости замены подшипников: – повышенный шум при вращении колеса; – невозможность добиться регулировкой номинального зазора в подшипниках. Вам потребуются: съемник внутренних стопорных колец, отвертка с плоским лезвием, выколотка, молоток. 1. Снимите ступицу в .

7.1.7 Регулировка и замена шаровых шкворней
Шаровые шкворни регулируют при появлении в них осевого люфта, при разборке поворотного кулака или замене шаровых шкворней с вкладышами. Рис. 7.3 . Специальное приспособление для затяжки зажимных втулок шаровых шкворней Вам потребуются: ключи «на 19», «на 22», «на 24», специ.

7.1.8 Замена амортизатора передней подвески
Заменяйте амортизатор при появлении течи рабочей жидкости или при снижении эффективности гашения колебаний (см. «Проверка технического состояния деталей передней подвески на автомобиле»). Предупреждение Неисправные амортизаторы заменяйте только парами (передние, задние) или комплектом.

7.1.9 Замена пружин передней подвески
Пружины заменяют в следующих случаях: – ухудшение плавности хода, частые «пробои» подвески; – видимый перекос автомобиля или значительная разница по высоте при осадке пружин более 20 мм, возникшей в процессе длительной эксплуатации или вследствие тяжелых дорожных условий; – сильно выражен.

7.1.10 Замена буфера сжатия передней подвески
Вам потребуются: торцовая головка «на 17», вороток. 1. Снимите пружину передней подвески (см. «Замена пружин передней подвески» ). 2. Выверните болт крепления буфера сжатия к кронштейну рамы… 3. …и снимите буфер. 4. Установите новый буфер в порядке, обратном.

7.1.11 Замена продольной штанги передней подвески
Вам потребуются: ключи «на 24» (два), «на 27», отвертка с плоским лезвием, пассатижи. 1. Установите автомобиль на смотровую канаву или, затормозив автомобиль стояночным тормозом и установив упоры под задние колеса автомобиля, поднимите и установите переднюю часть автомобиля на опоры. .

7.1.12 Замена поперечной тяги передней подвески
Вам потребуются: ключи «на 22», «на 24». 1. Установите автомобиль на смотровую канаву или, затормозив автомобиль стояночным тормозом и установив упоры под задние колеса автомобиля, поднимите и установите переднюю часть автомобиля на опоры. 2. Отверните гайку болта крепления.

7. 1.13 Замена деталей стабилизатора поперечной устойчивости передней подвески
Снятие стабилизатора поперечной устойчивости необходимо при повреждении его штанг. Для замены втулок достаточно отсоединить одно из креплений стабилизатора. Вам потребуются: ключи «на 17», «на 19», монтажная лопатка. 1. Установите автомобиль на смотровую канаву или поднимите и установите пе.

7.1.14 Снятие и установка поворотного кулака
Поворотный кулак снимают для ремонта или замены. Вам потребуются: ключи «на 14», «на 17», торцовая головка «на 10», монтажная лопатка. 1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля, поднимите и установите переднюю часть автомобиля на опоры, сни.

В конструкции каждого автомобиля такой элемент, как подвеска играет важную роль. Именно благодаря подвеске водитель и пассажиры во время поездки не испытывают всего негатива от передвижения по дорогам. Чем сложнее подвеска на авто, тем комфортнее чувствуют себя пассажиры и водитель. На автомобиле

Ульяновского производства внедорожнике УАЗ 3163 Патриот имеется как задняя, так и передняя подвески. В сегодняшней статье я расскажу вам о устройстве передней подвески УАЗ Патриот, изложу схему и дам описание каждому элементу этой ходовой части автомобиля. Так же мы с вами разберемся в причинах стука передней и задней подвески и рассмотрим способы самостоятельного ремонта этого силового агрегата.

Подробная схема с описанием передней подвески УАЗ Патриот

Передняя подвеска автомобиля УАЗ Патриот состоит из следующих деталей:

Схема передней подвески автомобиля УАЗ Патриот

Передняя подвеска: 1 – поперечная тяга передней подвески; 2 – пружина передней подвески; 3 – буфер сжатия передней подвески; 4 – опора пружины передней подвески; 5 – втулки верхнего крепления амортизатора; 6 – амортизатор передней подвески; 7 – рама; 8 – стремянки штанги стабилизатора поперечной устойчивости; 9 – продольная штанга передней подвески; 10 – штанга стабилизатора поперечной устойчивости; 11 – муфта отключения колеса; 12 – передняя ступица; 13 – поворотный кулак

Передняя подвеска автомобиля UAZ Patriot (рис. 7.1) зависимая, состоит из двух шаровых шкворней с каждой стороны, двух продольных штанг, одной поперечной тяги, витых цилиндрических пружин, гидравлических телескопических амортизаторов и стабилизатора поперечной устойчивости.

Продольные штанги и поперечная тяга — это направляющие элементы передней подвески, которые обеспечивают правильную фиксацию переднего моста, что, в свою очередь, влияет на управляемость, устойчивость и тормозные качества автомобиля.

Продольные штанги соединены с передним мостом с помощью неразборных резинометаллических шарниров (сайлентблоков) и кронштейнов, а с рамой посредством кронштейна через резиновые шарниры. Максимальный ход подвески вверх ограничен резиновым буфером. Для гашения колебаний подвески автомобиля предназначены два телескопических амортизатора, которые служат также для ограничения хода подвески вниз.

Устройство передней подвески УАЗ Патриот

Как я уже успел заметить ранее устройство передней подвески автомобиля УАЗ Патриот довольно простое и состоит из нескольких элементов:

• Цилиндрические пружины
• Амортизаторы гидравлического типа
• Стабилизаторы поперечных тяг
• Шаровые шкворни и продольные тяги.

Для того чтобы мост находился в нужном положении устанавливается поперечная тяга и продольная штанга, которая закрепляется к переднему мосту благодаря неразборным сайлентблокам и кронштейнам, а за счет резиновых шарниров за второй конец штанги закрепляются к раме Патриота.

Пара телескопических амортизаторов гасят поступающие колебания, и в тоже время ограничивают ход подвески. Задняя подвеска так же имеет амортизаторы, но они не взаимозаменяемые с передними так как имеют отличия. На поворотных кулаках расположены ступицы с дисковыми тормозами. Ступица вращается за счет пары роликовых подшипников, которые через определенное время нуждаются в замене. Регулируются подшипники благодаря гайки которая расположена на цапфе.

Фото: передняя подвеска автомобиля УАЗ Патриот

Со временем передняя подвеска изнашивается и требует ремонта, в результате во время движения начинают появляться посторонние звуки. Поэтому при возникновении каких либо неисправностей их нужно устранять.

Для проверки исправности подвески необходимо проделать следующие действия:

Проверяется исправность шарниров или резинометалических уплотнителей, они как правило в первую очередь выходят из строя; Проверяются рычаги подвески на наличие различных неисправностей в виде сколов и трещин;
Визуально осматриваются амортизаторы в каком состоянии они находятся, особенно проверяется состояние втулок.

Видео: Работа передней подвески УАЗ Патриот

Уаз Патриот причины стука в передней подвеске

Стук в передней подвески УАЗ Патриот довольно распространенное явление, но для того чтобы выявить точную причину необходимо учесть несколько факторов. Например с тук в начале движения автомобиля может указывать на следующие причины:

1. Износ шарниров равных угловых скоростей.
2. Увеличенный зазор в зацеплении шестерен главной передачи.
3. Износ отверстия под ось сателлитов в коробке дифференциала.

А стук или щелчки при движении автомобиля в повороте укажет на износ наружного шарнира равных угловых скоростей.

Так же шумы и стуки в передней подвески могут указать на следующие неисправности:

• Неисправны амортизаторы
• Ослабли крепления штанг стабилизатора поперечной устойчивости, износ шаровых шкворней
• Износ резинометаллических шарниров тяг передней подвески
• Ослаблено крепление амортизаторов или изношены резиновые втулки проушин амортизаторов
• Повышенный зазор в подшипниках ступиц передних колес
• Износ резинометаллических шарниров рессор задней подвески
• Осадка или поломка пружины подвески
• Стук от пробоя подвески вследствии разрушения буферов сжатия
• Частые пробои задней подвески из-за перегрузки задней оси

Ремонт передней подвески Уаз Патриот

Перед началом работ связанных с ремонтом подвески автомобиля УАЗ Патриот, нужно выяснить причину неисправности, когда причина выявлена, можно переходит к ремонту который начинаются с демонтажных работ:

1. Внедорожник загоняется на смотровую яму;
2. Снимаются колеса вместе с наконечниками рулевой тяги;
3. У передних колес демонтируются суппорта;
4. Снимаются шкворни затем ремонтируются или меняются шаровые опоры;
5. При помощи специального устройства сжимаются и снимаются пружины;
6. Извлекаются амортизаторы, которые меняются или ремонтируются.

От того какой вид неисправности имеет механизм или соответствующий узел он меняется или ремонтируется. Например амортизаторы можно отремонтировать , а вот шаровые опоры как правило подлежат замене. В случае с пружинами которые со временем имеют свойство проседать, устанавливают специальные полиуретановые проставки.

Увеличение артикуляции передней подвески Уаз Патриот своими руками

В интернете есть несколько вариантов решения, и все сводятся в первую очередь к замене амортизаторов. Кто-то ставит коябы от газели, кто-то токико по кругу, и у всех есть положительный эффект, а кто-то поездив на тех и других, ставит монро и говорит, что пусть и дорого, но именно они делают подвеску сбалансированной.

Ну и как известно, скупой платит дважды, так что зачем мне полумеры, решил делать сразу нормально.

Приобрел:
1) Пружины Fobos 15082 — для подвески без лифта 2 шт. 1650 р.
2) Амортизаторы задние MONROE D4445 2 шт — 5052 р.
3) Амортизаторы передние MONROE D4432 2 шт — 4696 р.

В первый день установил задние амортизаторы, резиновые втулки использовал родные из комплекта, снизу сделав металлические втулки из толстых втулок реактивных тяг жигулей, укоротив их балгаркой до 40 мм.
Сверху во втулки от монро впресовал шланг, получилось нормально уплотнить их и посадить на штатное крепление в раме.

Прокатившись в первый день, ощутил уже вполне достаточный комфорт, перед стал чуствовать гараздо больше, чем корму. В принципе если бюджет ограничен, достаточно поставить только эти два амортизатора и уже будет хорошо, но мне конечно надо больше.

На следующий день заменил пружины и передние амортизаторы, снизу крепления аналогичны задним, опять обрезанные втулки от тяг жигулей в родные резиновые втулки амортов монро, сверху совместил втулку уазовскую и родную, подрезал резинки по месту.

Для замены пружин открутил стойки переднего стабилизатора, приподнял спереди раму, открутил колеса и опустил мост, пружину вытащил рукой, новую ФОБОС засовывал при помощи монтировки, но особых проблем не возникло.

устройство, подробная схема, неполадки и ремонт своими руками

Детали надежной передней подвески УАЗ Патриот со временем изнашиваются, требуют замены. Если владельцев внедорожника не устраивает комфортность езды, увеличивают артикуляцию.

Конструктивные особенности

Конструкторы разработали для Патриота пружинную переднюю схему подвески зависимого типа.

Штанги с поперечной тягой фиксируют передний мост, обеспечивая устойчивость при движении, управляемость. Они перемещаются только вертикально и этим препятствуют боковому смещению под воздействием силы, возникающей на поворотах.

Вертикальные колебания гасятся амортизаторами и пружинами. Перемещение подвески вверх ограничивается буфером сжатия, который одновременно служит дополнительным упругим подрессорником.

Плюсы такого варианта подвески:

• простая конструкция;
• устойчивость на дороге;
• способность легко преодолевать препятствия;
• не меняются колея и клиренс при движении.

Внедорожник должен иметь крепкую и надежную ходовую часть, и эти качества обеспечиваются устройством зависимой подвески.

Подробная схема

Описание передней подвески помогает понять ее устройство.

Она включает следующие узлы:

• шаровые шкворни с обеих сторон;
• 2 продольные штанги и 1 поперечную;
• витые пружины на опорах с буфером сжатия сверху;
• гидравлические телескопические амортизаторы с втулками крепления;
• стабилизатор поперечной устойчивости, зафиксированный стремянками;
• ступицы и поворотные кулаки.

Фиксацию переднего моста УАЗ Патриот обеспечивают реактивные штанги – поперечная и 2 продольные. Одним концом они крепятся к раме, другим – к мосту. Каждый рычаг имеет крепление шарнирного типа, с кронштейнами и неразборными сайлентблоками. Тяги могут двигаться только вертикально, поэтому автомобиль застрахован от поперечного перемещения.

Пружины сделаны из прутка диаметром 15 мм и без нагрузки имеют длину 378 мм, диаметр снаружи – 135 мм. На дизельных машинах завод устанавливает пружины из прутков диаметром 16 мм, чем достигается большая жесткость – до 20%.

На подвесках установлены разные амортизаторы (передние сжимаются больше), поэтому для взаимозамены они не подходят. Максимальная длина ненагруженных пружин – 470 мм, сжатых – 300 мм. На оси устанавливают амортизаторы 1 типа и от 1 производителя. Крепятся они через проушину штока. Детали гасят вертикальные колебания, ограничивают ход в нижнем направлении.

Ступицы установлены на поворотных кулаках, вращаются на 2 подшипниках. Регулировка осуществляется гайками на цапфе, которые фиксируются шайбами с замком и контргайками.

Читайте про лифт подвески УАЗ Патриот



Возможные неполадки и их причины

Основная причина неполадок передней подвески – физический износ деталей. Об этом свидетельствуют повышенные шумы и посторонние звуки, нарушение плавности хода. Проверяют износ визуальным осмотром.

При этом обращают внимание на состояние указанных ниже узлов.

1. Рычаги подвески: выработка сайлентблоков, разрушение кронштейнов, поломка крепления. Возможны трещины в тягах, искривления от ударов.
2. Амортизаторы УАЗ Патриот: подтекание жидкости, ослабленное крепление, износ втулок в проушинах.
3. Пружины: ослабление или поломка.
4. Буферы сжатия: разрушение.

На управляемость автомобиля также влияет люфт в подшипниках ступиц. При движении ощущаются удары, вибрирует руль. Вследствие износа появляется осевой люфт в шаровых шкворнях.

Ремонт передней подвески своими руками

Узел с дефектами меняют или ремонтируют. Чаще других возникают проблемы с продольными штангами, поперечной тягой и деталями стабилизатора. Для диагностики автомобиль загоняют на смотровую яму и снимают колеса вместе с наконечниками для крепления рулевой тяги, суппорта. Чтобы отремонтировать шаровые опоры, снимают шкворни. О ремонте передней подвески есть немало видео.

Чтобы заменить продольную штангу, выполняют следующие операции:

1. Отворачивают гайки на нижнем креплении амортизатора, стабилизатора и снимают стремянки.
2. Откручивают гайки 2 болтов, которыми продольная штанга крепится к переднему мосту, выбивают болты.
3. Удаляют шплинт с гайки заднего крепления, отворачивают ее и снимают шайбу. Вынимают втулку, поддев ее отверткой.
4. Демонтируют продольную штангу и осматривают ее. Если есть повреждения или изношены сайлентблоки, деталь заменяют. Это делают с помощью специального съемника или оправки.

Чтобы снять поперечную тягу, откручивают гайки на болтах крепления к балке и раме.

Чтобы заменить втулки на стабилизаторе поперечной устойчивости самостоятельно, отворачивают гайки крепления к продольной штанге и снимают стремянки.

Дальше действуют таким образом:

1. Снимают площадку, кронштейн, подушку.
2. Разгибают шплинт, извлекают. Отворачивают гайку на стойке, затем снимают шайбу, втулку и стабилизатор.
3. Снимают шплинт с верхнего конца стойки стабилизатора, откручивают гайку. Снимают стойку.

Осматривают детали на предмет трещин, разрывов, повреждений, износа.

Если хотя бы 1 из амортизаторов неисправен, меняют оба. Колеса снимать необязательно, достаточно вывернуть руль в противоположную сторону. После этого отворачивают гайки крепления и снимают амортизатор. Втулки с признаками износа, повреждения, старения меняют. Чтобы запрессовать их в нижнюю проушину, смазывают мыльным раствором.

Пружины подлежат замене в следующих случаях:

• нарушена плавность хода, подвеска пробивает;
• кузов перекошен или видно разницу при осадке;
• витки ударяются или сломаны.

Для ремонта понадобятся стяжки пружин. Замену выполняют только в комплекте. Корме того, необходимо осмотреть буфер сжатия, к которому открывается доступ. Чтобы снять его, выворачивают болт на кронштейне.

Если подвеску отремонтировали вовремя, это предотвратит полное разрушение деталей.

Читайте обзор: пневмоподвеска на УАЗ Патриот



Увеличение артикуляции

Для увеличения артикуляции меняют амортизаторы. Ставят Kayaba для Газели, Tocico ( среди водителей распространено название «Токио»). Лучшим вариантом считаются амортизаторы Monroe, хотя они и самые дорогие. Одновременно меняют пружины. После ремонта не чувствуются выбоины, машину не раскачивает, увеличивается расстояние до отбойника.

Если выполнять комплексную замену, понадобятся:

• 2 пружины Fobos 15082;
• задние амортизаторы Monroe D 4445;
• передние – Monroe D 4432.

Также требуется переделка крепления. Для задних амортизаторов используются резино-металлические шарниры из комплекта, снизу устанавливают жигулевские от реактивной тяги, укороченные до 40 мм. У передних амортизаторов нижнее крепление делают аналогичное. Сверху совмещают родную и уазовскую втулки.

Передняя подвеска УАЗ Патриот: устройство, подробная схема, неполадки и ремонт своими руками — АВМ

Что такое шкворневый узел

Новый шаровый шкворень автомобиля УАЗ Патриот

Если коротко, то шкворни в автомобиле УАЗ Патриот — это большие шарниры, назначение которых состоит в том, чтобы дать ещё одну степень свободы передним колёсам. То есть шкорневые узлы позволяют значительно улучшить управляемость автомобиля.

Находятся они непосредственно за передними колёсами, под сошками рулевой тяги. Увидеть их снаружи не представляется возможным, поскольку каждый шкворень запрессован в корпус переднего рулевого кулака.

Чтобы увидеть шкворень, его придётся выпрессовывать оттуда (о том, как это сделать, речь пойдёт ниже).

Признаки неисправности шкворней на УАЗ Патриот

• Посторонние звуки при езде по неровной дороге. Это может быть стук, который усиливается, когда машина преодолевает неровности, или скрип, который автовладелец слышит либо периодически, либо постоянно (постоянный скрип говорит о крайней степени изношенности шкворня).
• Нарушение положения переднего колеса. Если шкворень неисправен, колесо стоит неровно. Как правило, его нижний край выдвинут наружу, намного дальше верхнего (хотя возможен и обратный случай: нижний край колеса словно подогнут под автомобиль).
• На колесе с изношенным шкворнем появляется ощутимый люфт, заметить который просто: достаточно поддомкратить машину и руками подёргать колесо от себя и к себе.

Причины поломки

Шаровые шкворневые узлы обычно выходят из строя из-за разрушения ободка одной из чашек, закрывающих шарик.

В какой-то момент этот ободок может просто расколоться, и происходит это либо от сильного удара (возникшего вследствие наезда на неровность дороги), либо от так называемой усталости металла.

Как только ободок чашки разрушается, появляется люфт шарика, из-за которого в шкворневом узле возникает стук и скрип. Понять, что неисправен именно шкворень, можно, лишь полностью разобрав передний рулевой кулак.

Изношенный шкворень автомобиля УАЗ Патриот

Инструменты для замены

1. Комплект рожковых ключей.
2. Комплект торцовых головок с воротком.
3. Съёмник (он может быть как заводским, так и самодельным).
4. Комплект новых шкворней.
5. Смазочный шприц (заправленный литолом или солидолом).
6. Молоток.

Последовательность действий

1. Автомобиль устанавливается над смотровой ямой, под задние колёса подкладываются противооткатные башмаки.
2. Колесо с неисправным шкворнем поддомкрачивается и снимается с помощью комплекта торцовых ключей.
3. После снятия колеса можно будет добраться до гаек сошки рулевой тяги, их 4.
   Гайки откручиваются с помощью рожкового ключа на 24.

   Колесо снято, также откручены все 4 гайки на сошке рулевой тяги

4. Также следует открутить смазочный болт шкворневого узла (он находится посредине, между четырьмя болтами рулевой тяги).
5. Как только все гайки откручены, снимается сошка рулевой тяги. Именно под ней находится шкворневый узел.

   Сошка тяги снята, видна верхняя крышка шкворневого узла

6. Для того чтобы выпрессовать верхнюю крышку шкворня, следует воспользоваться съёмником. Болт съёмника вкручивается в освободившееся от болта смазочное отверстие, после чего гайка съёмника перемещается вниз по резьбе, вытягивая верхнюю крышку шкворня вверх из корпуса рулевого кулака.

   Верхняя крышка шкворня выпрессовывается с помощью самодельного съёмника

   Выпрессовка верхней крышки шкворневого узла закончена, виден шарик

7. Выпрессовка нижней крышки шкворня также производится с помощью съёмника, но для того чтобы сделать это, придётся спуститься в смотровую яму.

   Нижняя крышка шкворневого узла также выпрессовывается съёмником

8. После выпрессовки обеих крышек и извлечения шара корпус поворотного кулака тщательно очищается от пыли и грязи, а затем в него помещается нижняя крышка нового шкворневого узла и шар, поверхность которого предварительно смазывается литолом или солидолом.

   Нижнюю крышку перед установкой шара нужно тщательно смазать литолом

9. Теперь необходимо установить верхнюю крышку шкворня. Так как новая крышка не сядет в корпус полностью, придётся слегка постучать по ней молотком или другим подручным инструментом.

   Для установки верхней крышки шкворневого узла можно слегка постучать по ней

10. Наживив крышку, её следует полностью посадить на место. Это лучше сделать с помощью болтов сошки рулевой тяги: сошка устанавливается на место и её болты затягиваются, плотно вдавливая верхнюю крышку шкворня в корпус поворотного кулака.

    Сошка рулевой тяги устанавливается на место и прикручивается

11. Шкворневый узел смазывается через верхнее отверстие (делается это с помощью смазочного шприца). Затем в это отверстие вворачивается болт, служащий пробкой.
12. После того как сошка рулевой тяги прикручена, остаётся лишь поставить на место колесо и снять машину с домкрата.

Как заменить своими руками (видео)

Важные моменты

• Никогда не стоит запрессовывать верхнюю крышку шкворня только с помощью молотка, потому что это может привести к её перекосу. Лучше вдавить её в корпус кулака с помощью четрырёх болтов сошки, причём затягивать эти болты обязательно следует крест-накрест. Это позволит посадить крышку максимально ровно и никаких перекосов при запрессовке не возникнет.
• Новая верхняя крышка шкворня, как правило, никогда не садится в корпус полностью: несколько миллиметров этой крышки всегда выступают над кулаком и утопить крышку нельзя даже с помощью сильного затягивания болтов тяговой сошки. То есть возникает щель между корпусом кулака и тягой. Чтобы её убрать, следует воспользоваться несколькими прокладками (их можно приобрести в автомагазине, а можно сделать самостоятельно). В процессе эксплуатации шкворневой узел притрётся, его верхняя крышка постепенно утонет в корпусе кулака и необходимость в этих прокладках отпадёт. Автовладельцу надо будет лишь плотнее затянуть сошку. Но с новой крышкой этого делать нельзя, поскольку велик риск её расколоть.

Как видно из этой статьи, замена шаровых шкворней своими руками — задача, которая вполне по силам даже начинающему автолюбителю. Главное — запастись необходимыми инструментами, терпением и не переусердствовать, затягивая болты на сошке.

• Алексей Степанов
• Распечатать

Уаз 3163 с 2005 года, ремонт подвески инструкция онлайн

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

Ремонт передней подвески — УАЗ Patriot, 2.7 л., 2011 года на DRIVE2

Собрался я в Питер поехать на праздники. В прошлой дальней поездке меня сильно утомляла вибрация руля. Вот и решил перед поездкой установить демпфер.

Просмотрев 4 страницы ссылок, которые выдал Яндекс, пришел к выводу, что только в одном месте ясно говорят, что ставят демпферы, остальные их только продают. Поехал к ним, встретил меня солидный такой мужик, в возрасте, тучный, с бородой — на попа похожий. Я говорю поставьте мне демпфер.

Отвечает «нивапрос, но расскажите о симптомах, которые заставляют Вас его хотеть». Ну, говорю, во-первых, в колее иногда руль бьет туда-сюда в диапазоне +/- 5-10 градусов, во-вторых, сильно чувствую руками неровности на хреновой дороге, хочется вцепиться в руль изо всех сил, а то страшно потерять управление.

В результате на дальняке сильно устаю.Послушал он меня, поддомкратил передок, покачал колесо. Говорит «Вам, батенька, не демпфер нужен, а ремонт подвески и рулевого».

Я несколько удивился, т.к. каждый раз, как в сервис заезжал, просил проверить ходовку и рулевое. Правда каждый раз все ограничивалось только беглым осмотром. Потом услышал цену — вообще выпал в осадок. Правда вышел из осадка раньше, чем жаба успела что-то сообразить, и согласился. Вот перечень деталей и работ:

Съездил я в Питер на починенной машине — СУПЕР! Потраченных денег не жалко! Машина вообще по-другому идет. Боковой ветер не мешает. При интенсивном торможении не рыскает. Руль держу двумя пальцами на скорости 120. Курсовая устойчивость кардинально улучшилась.

Особое удовольствие доставляют новые пружины. Что за пружины поставили — мне не сказали, секрет фирмы, т.к. подобраны ими для других патриотов методом проб и ошибок. Иномарочные какие-то. У этого мужика тоже патриот, причем уже четвертый.

А внутренний двор сервиса заставлен патриотами и прокаченными хантерами. Подвеску ни мягкой, ни жесткой назвать нельзя — она упругая. Очень приятно ехать стало! Плюс получился небольшой лифт — было от диска до крыла 28 см, стало 31,5 см.

Выводы

Господа, данный вариант обкатан уже на 25-ти автомобилях, как минимум, это те, кто оставил обратную связь и доволен предложенным решением. Я на нем катаю уже месяц на своем ПАТРИОТЕ с АКПП. Такой вариант тюнинга, доработки подвески УАЗ ПАТРИОТ я считаю одним из лучших вот почему.

1. Бюджетно. Я назвал его «ПОДВЕСКА за 10-ку» примерно на круг получается 10 000р, что неплохо, учитывая результат. Еще раз ссылки: (Спрингвар, пружины дизель).
2. Пригодно для самостоятельной установки. Передние пружины от дизельного патриота и пружины на задний мост можно установить либо в «гараж на час», либо на даче, в отличии от замены рессор или установки длинных пружин, тут особых сложностей нет. Самостоятельная установка – это и приятно, и экономно.
3. Внешка и функционал. В стоке ПАТРИОТ 2021 со своими хлипкими рессорами и пружинами выглядит не очень, вот как раз эти сантиметры сделают его бодрее и краше, это прям сто пудов. Возможность установки 32 колес без задеваний арок, подкрылок и потери колес в арках.

255 70 18 сток

255 70 18 (подвеска за 10 КУ)

1. Скрытность от гибдд. Подъем скромный не заметный глазу не привлечет внимание негодяев, которые не дают нам нормально делать машины такими, какими мы хотим их видеть.
2. Комфорт. Самое главное о чем я еще не сказал. Кто бы что не говорил – это идеальный вариант в плане ездовых характеристик. Пропадает валкость, которую мой патриот приобрел на стоковой подвеске. Было мягко, но избыточно, поднадоело уже это качание как на волнах, крены и полеты шмоток в дверь задка на старте, потому что на штатных рессорах как на катере нос к верху задирало. Я не ощутил каких-либо серьезных изменений в плане жесткости, все именно так, как надо.

Ремонт УАЗ 3163 (Патриот) : Передняя подвеска

7.1.1 Передняя подвеска Особенности конструкции Регулировка зазора в подшипниках ступиц передних колес Снятие и установка ступицы переднего колеса Снятие и установка цапфы поворотного кулака Замена подшипников ступицы переднего колеса Регулировка и замена шаровых шкворней Замена амортизатора передней подве…

7.1.2 Особенности конструкции

Рис. 7.1 . Передняя подвеска: 1 – поперечная тяга передней подвески; 2 – пружина передней подвески; 3 – буфер сжатия передней подвески; 4 – опора пружины передней подвески; 5 – втулки верхнего крепления амортизатора; 6 – амортизатор передней подвески; 7 – рама; 8 – стремянки штанги ст…

7.1.3 Регулировка зазора в подшипниках ступиц передних колес Периодически проверяйте и при необходимости регулируйте подшипники ступиц колес. При слишком большом люфте в подшипниках во время движения возникают удары, разрушающие подшипники, вибрация на рулевом колесе, неравномерно (пятнами) изнашиваются шины. При чрезмерной затяжке подшипники сильно нагр…

7.1.4 Снятие и установка ступицы переднего колеса Вам потребуются: ключ «на 14», специальный трубчатый ключ «на 55», вороток, отвертка с плоским лезвием, молоток, зубило, монтажная лопатка. Полезный совет Ступицу переднего колеса можно снять в сборе с тормозным диском или без него. В случае замены ступицы предпочтительней второй спос…

7.1.5 Снятие и установка цапфы поворотного кулака Вам потребуются: ключ «на 14», развертка. 1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите ступицу в сборе с подшипниками (см. «Снятие и устан…

7.1.6 Замена подшипников ступицы переднего колеса Внешние признаки необходимости замены подшипников: – повышенный шум при вращении колеса; – невозможность добиться регулировкой номинального зазора в подшипниках. Вам потребуются: съемник внутренних стопорных колец, отвертка с плоским лезвием, выколотка, молоток. 1. Снимите ступицу в …

7.1.7 Регулировка и замена шаровых шкворней

Шаровые шкворни регулируют при появлении в них осевого люфта, при разборке поворотного кулака или замене шаровых шкворней с вкладышами. Рис. 7.3 . Специальное приспособление для затяжки зажимных втулок шаровых шкворней Вам потребуются: ключи «на 19», «на 22», «на 24», специ…

7.1.8 Замена амортизатора передней подвески Заменяйте амортизатор при появлении течи рабочей жидкости или при снижении эффективности гашения колебаний (см. «Проверка технического состояния деталей передней подвески на автомобиле»). Предупреждение Неисправные амортизаторы заменяйте только парами (передние, задние) или комплектом…

7.1.9 Замена пружин передней подвески Пружины заменяют в следующих случаях: – ухудшение плавности хода, частые «пробои» подвески; – видимый перекос автомобиля или значительная разница по высоте при осадке пружин более 20 мм, возникшей в процессе длительной эксплуатации или вследствие тяжелых дорожных условий; – сильно выражен…

7. 1.10 Замена буфера сжатия передней подвески Вам потребуются: торцовая головка «на 17», вороток. 1. Снимите пружину передней подвески (см. «Замена пружин передней подвески» ). 2. Выверните болт крепления буфера сжатия к кронштейну рамы… 3. …и снимите буфер. 4. Установите новый буфер в порядке, обратном…

Ремонт передней подвески своими руками

Узел с дефектами меняют или ремонтируют. Чаще других возникают проблемы с продольными штангами, поперечной тягой и деталями стабилизатора. Для диагностики автомобиль загоняют на смотровую яму и снимают колеса вместе с наконечниками для крепления рулевой тяги, суппорта. Чтобы отремонтировать шаровые опоры, снимают шкворни. О ремонте передней подвески есть немало видео.

Чтобы заменить продольную штангу, выполняют следующие операции:

1. Отворачивают гайки на нижнем креплении амортизатора, стабилизатора и снимают стремянки.
2. Откручивают гайки 2 болтов, которыми продольная штанга крепится к переднему мосту, выбивают болты.
3. Удаляют шплинт с гайки заднего крепления, отворачивают ее и снимают шайбу. Вынимают втулку, поддев ее отверткой.
4. Демонтируют продольную штангу и осматривают ее. Если есть повреждения или изношены сайлентблоки, деталь заменяют. Это делают с помощью специального съемника или оправки.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

_____________________________________________________________________________

Ремонт деталей подвески УАЗ-Патриот (УАЗ-3163)

Передняя подвеска автомобиля УАЗ-Патриот (УАЗ-3163) состоит из двух пружин, стабилизатора поперечной устойчивости, двух газонаполненных телескопических амортизаторов и направляющего аппарата: двух продольных штанг 15 и поперечной тяги 22 (рис. 1). Направляющий аппарат подвески обеспечивает правильную установку моста и влияет на управляемость, устойчивость и тормозные качества автомобиля.

• Продольные штанги соединены с передним мостом посредством неразборных резино-металлических шарниров 4 и кронштейнов 16, а с рамой — через опорные втулки 12 и кронштейны 9.
• Поперечная тяга 22 соединяется через резинометаллические шарниры 21 с кронштейнами моста и рамы.

Рис. 1. Передняя подвеска УАЗ-Патриот (УАЗ-3163)

1 -подушка пружины; 2, 17 -кронштейны пружины; 3 -амортизатор; 4, 21 -шарниры резинометаллические; 5, 10 -гайки; 6 -стремянки; 7 -подушка стабилизатора; 8 -подушки; 9, 16 -кронштейны продольной штанги; 11 -шайба; 12 -втулки опорные резиновые; 13 -кронштейн стойки стабилизатора; 14 -штанга стабилизатора; 15 -продольная штанга; 18 -пружина; 19 -буфер сжатия; 20,23 -кронштейны поперечной тяги; 22 -поперечная тяга; 24 -кронштейн амортизатора; 25 -обоймы подушек; 26 -стойка стабилизатора

Предельный ход подвески УАЗ-Патриот вверх ограничивается буфером 19. Буфер одновременно выполняет функцию дополнительного упругого элемента (подрессорника).

Для гашения вертикальных колебаний имеются два телескопических амортизатора 3. Кроме того, амортизаторы являются ограничителями хода подвески вниз.

Задняя подвеска автомобиля УАЗ-Патриот, УАЗ-3163 (рис. 2) состоит из двух рессор (3 листа) и амортизаторов, расположенных с внешней стороны рамы.

Предельный ход моста вверх ограничивается резиновыми буферами 17. К мосту рессора крепится при помощи стремянок 6, подкладки 7 стремянок, подкладки 12 и накладки 5.

Рис. 2. Задняя подвеска УАЗ-Патриот (УАЗ-3163)

1,11 -кронштейны амортизатора; 2 -рессора; 3 -амортизатор; 4 -рама; 5 -накладка; 6 -стремянка; 7 -подкладка стремянок; 8 -кронштейн серьги; 9, 13 -межлистовые прокладки; 10 -гайка стремянки; 12 -подкладка рессоры; 14 -ось; 15 — резинометаплический шарнир; 16 -гайка оси; 17 -буфер; 18 -щека серьги внутренняя; 19 -палец; 20 -втулка резиновая; 21 -гайки пальца; 22 -щека серьги наружная

Передний конец рессоры при помощи резинометаллических шарниров 15 устанавливается на неподвижной оси 14.

Задний конец посредством серьги, резиновых втулок 20 и резинометаллических шарниров 15 установлен шарнирно на раме. Передние и задние амортизаторы не взаимозаменяемы.

Разборка передней пружинной подвески УАЗ-Патриот

Замена пружин 18 (см. рис. 1), подушек 1 пружин и буферов пружинной подвески УАЗ-Патриот:

— Отсоедините нижние проушины амортизаторов 3 от кронштейнов 24 переднего моста, отвернув гайки и вынув болты.

1. — Поднимите и установите переднюю часть автомобиля на подставку.
2. — Снимите пружины 18 и вибропоглощающие подушки I.
3. — Отверните болты крепления буферов 19.

— Сборку производите в обратном порядке. Заменяемые пружины должны быть одной группы. При невозможности вынуть или вставить пружину необходимо дополнительно отсоединить один из концов поперечной тяги.

• Замена резинометаллических шарниров 4, опорных втулок 12, продольных штанг 15 и резиновых подушек 1, подушек 8 штанги стабилизатора 14, а также стойки 26 стабилизатора:
• — Отсоедините нижние проушины амортизаторов от кронштейнов 24, отвернув гайки и вынув болты.
• — Отверните гайки 5 и выбейте болты крепления продольной штанги к мосту.

Устройство передней подвески УАЗ Патриот

Как я уже успел заметить ранее устройство передней подвески автомобиля УАЗ Патриот довольно простое и состоит из нескольких элементов:

• Цилиндрические пружины
• Амортизаторы гидравлического типа
• Стабилизаторы поперечных тяг
• Шаровые шкворни и продольные тяги.

Для того чтобы мост находился в нужном положении устанавливается поперечная тяга и продольная штанга, которая закрепляется к переднему мосту благодаря неразборным сайлентблокам и кронштейнам, а за счет резиновых шарниров за второй конец штанги закрепляются к раме Патриота.

Пара телескопических амортизаторов гасят поступающие колебания, и в тоже время ограничивают ход подвески. Задняя подвеска так же имеет амортизаторы, но они не взаимозаменяемые с передними так как имеют отличия. На поворотных кулаках расположены ступицы с дисковыми тормозами. Ступица вращается за счет пары роликовых подшипников, которые через определенное время нуждаются в замене. Регулируются подшипники благодаря гайки которая расположена на цапфе.

Фото: передняя подвеска автомобиля УАЗ Патриот

Со временем передняя подвеска изнашивается и требует ремонта, в результате во время движения начинают появляться посторонние звуки. Поэтому при возникновении каких либо неисправностей их нужно устранять. Для проверки исправности подвески необходимо проделать следующие действия:

Проверка технического состояния деталей передней и задней подвески на УАЗ Патриот

Все работы по проверке технического состояния передней и задней подвески на УАЗ Патриот должны проводятся снизу автомобиля, установленного на подъемнике или смотровой яме с вывешенными колесами.

Передняя подвеска

Передняя подвеска УАЗ Патриот зависимая и включает в себя две продольные штанги, одну поперечную тягу Панара, две витые цилиндрические пружины, два телескопических амортизатора и стабилизатор поперечной устойчивости.

Путем осмотра, выясните, нет ли на деталях механических повреждений, трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, растяжек, штанги стабилизатора, деталей рамы и кузова в местах крепления узлов и деталей.

Проверка технического состояния деталей передней подвески на УАЗ Патриот.

Проверьте состояние резинометаллических шарниров, резиновых подушек, опор амортизаторов. Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

Поочередно покачивая передние колеса в вертикальной плоскости, проверьте шкворни на наличие люфтов. Если обнаружены люфты в шкворнях, подтяните их или замените шкворни вместе с вкладышами.

Проверьте резиновые втулки и сайлентблоки в местах крепления рычагов передней подвески к балке переднего моста и к раме. Проверьте состояние резинометаллических втулок в местах крепления штанги стабилизатора к рычагам и раме автомобиля.

На резиновых деталях подвески не допускаются признаки старения резины и механические повреждения. На резинометаллических шарнирах но допускаются признаки старения, трещины, одностороннее выпучивание резинового массива, отрыв резинового массива от арматуры.

Задняя подвеска

Задняя подвеска на УАЗ Патриот и зависимая рессорная, включает в себя две продольные полуэллиптические малолистовые рессоры и два гидравлических или гидропневматических телескопических амортизатора двухстороннего действия.

Передняя подвеска УАЗ Патриот- распространенные неисправности и способы ремонта

В конструкции каждого автомобиля такой элемент, как подвеска играет важную роль. Именно благодаря подвеске водитель и пассажиры во время поездки не испытывают всего негатива от передвижения по дорогам. Чем сложнее подвеска на авто, тем комфортнее чувствуют себя пассажиры и водитель. На автомобиле Ульяновского производства внедорожнике УАЗ 3163 Патриот имеется как задняя, так и передняя подвески.

В сегодняшней статье я расскажу вам о устройстве передней подвески УАЗ Патриот, изложу схему и дам описание каждому элементу этой ходовой части автомобиля. Так же мы с вами разберемся в причинах стука передней и задней подвески и рассмотрим способы самостоятельного ремонта этого силового агрегата.

1. Подробная схема с описанием передней подвески УАЗ Патриот
2. Устройство передней подвески УАЗ Патриот
3. Видео: Работа передней подвески УАЗ Патриот
4. Уаз Патриот причины стука в передней подвеске
5. Ремонт передней подвески Уаз Патриот
6. Увеличение артикуляции передней подвески Уаз Патриот своими руками
7. Видео: УАЗ Патриот ревизия поворотного кулака

Комплектация УАЗ патриот. Новый УАЗ Патриот покоряет сердца автомобилистов

В августе 2013 года отечественный внедорожник УАЗ Патриот отпраздновал свое восьмилетие и в честь своего дня рождения представился своим поклонникам в новой версии модели 2014 года.

Официальная презентация очередной рестайлинговой версии «Патриота» состоялась 6 августа в Ульяновске, и во время нее руководство УАЗа похвасталось своими успехами в продажах: если в первый год существования модели «Патриот» дилеры реализовали всего 8500 машин, то в прошлом году было продано 27 000 внедорожников, а в этом году этот показатель превысит 30 000, если конечно УАЗ Патриот 2014 модельного года, продажи которого уже начались, понравится отечественным покупателям.

Внешне УАЗ Патриот 2014 года сложно отличить от предшественника — автомобили идентичны за исключением светодиодных элементов в дневных ходовых огнях. Габариты внедорожника остались прежними: длина составляет 4700 мм, при этом колесная база равна 2760 мм, ширина с зеркалами не превышает 2100 мм, а высота ограничена 1910 мм. Дорожный просвет «Патриота» составляет 210 мм, при этом он способен преодолевать брод глубиной до 500 мм.

Конструкция кузова не претерпела серьезных изменений при рестайлинге, но некоторые элементы были дополнительно усилены. В частности, капот выполнен из металла нового типа, что значительно утяжелило его, что вынудило производителя отказаться от привычных гидроопор и сменить их на механические шарниры, дополненные длинным упором (возврат к прошлому, а не в противном случае).

Интерьер пятиместного салона Патриота изменился более заметно. В первую очередь отметим новую обивку потолка. Она наконец-то стала твердой, более приятной на ощупь и избавилась от вечной проблемы с провисанием по центру. Компоновка передней панели была изменена в прошлом году, но сейчас немного улучшилось качество подгонки деталей, а пластик стал немного мягче. Над дверями появились новые потолочные ручки (похоже, их позаимствовали у Лады Калины). Рычаг КПП стал немного короче, легче ложится в руку, исчез раздражающий люфт при переключении передач. Исчезли, конечно, не полностью, но прогресс налицо и хорошо заметен.

Теперь перейдем к багажнику. Здесь разработчики использовали совершенно новую обивку с очень надежным креплением и высоким уровнем подгонки, по крайней мере на новой машине ничего не болтается и не скрипит при нажатии. Полка багажника также изменилась, но сказать о ней что-то хорошее или плохое достаточно сложно. Кстати, в багажном отделении есть еще одна деталь, «украденная» у Lada Kalina — это плафон освещения с правой стороны. Его расположение надо признать не очень удобным — при полной загрузке багажника толку от него немного. Вместимость грузового отсека осталась прежней — 960 литров в стандартном состоянии и 2300 литров при сложенном втором ряду сидений.

Технические характеристики. УАЗ Патриот 2014 не получил новых двигателей. На выбор покупателя остались старые двигатели: один бензиновый и один дизельный. Базовым считается бензиновый четырехцилиндровый агрегат рабочим объемом 2,7 литра, максимальная мощность которого составляет 128 л.с. при 4600 об/мин. Крутящий момент бензинового двигателя на пике упирается в отметку в 209,7 Нм, достигаемую уже при 2500 об/мин, что позволяет внедорожнику обладать отличными внедорожными качествами. Но в условиях скоростной трассы двигатель УАЗ не даст быстрого разгона, поэтому обгон грузовика нельзя назвать приятным занятием, тем более, что ограничение скорости Патриота составляет 150 км/ч.
Что касается расхода топлива, то средний уровень потребления бензина прогнозируется производителем на отметке 11,5 литров при скорости 90 км/ч. В условиях бездорожья расход легко подскакивает до 20 литров, поэтому не зря разработчики снабдили УАЗ Патриот двумя бензобаками общим объемом 72 литра.

Дизельный двигатель впечатляет еще меньше. Его рабочий объем составляет 2,2 литра (2235 см3), а максимальная отдача не превышает 113,5 л.с. Конечно, дизель выдает больший крутящий момент — 270 Нм при 1800 об/мин, что очень полезно на бездорожье, но не дает никаких преимуществ на трассе. При этом максимальная скорость дизельной версии УАЗ Патриот не превышает 135 км/ч, на которых вряд ли возникнет частое желание кого-то обогнать. Радует только более экономичный расход топлива — 9.5 литров.

Оба двигателя УАЗ Патриот 2014 модельного года агрегатируются только с 5-ступенчатой ​​«механикой», а вот раздаточная коробка для Патриота теперь новая. Старая шумная уазовская раздаточная коробка, наконец, ушла в прошлое и ее место заняла современная корейская раздатка от Dymos с передаточным числом 2,56 вместо прежних 1,94, что позволило значительно улучшить проходимость Патриота. К тому же новая раздатка практически не шумит, а управляется она с помощью удобной шайбы, а не механического рычага. Однако такое решение, приближающее УАЗ Патриот 2014 к классу кроссоверов, понравится не всем любителям езды по бездорожью. Дело в том, что если двигатель глохнет при включенной пониженной передаче (режим 4L), то понижающая передача выключается автоматически, а потом может уже и не включиться, т.е. нужно будет проехать несколько сотен метров, прежде чем электроника «придет в себя». жизнь». С учетом того, что двигатель в грязи или на сложном подъеме может заглохнуть достаточно часто, такое поведение корейской раздаточной коробки особого оптимизма не внушает.

Ходовая часть УАЗ Патриот 2014 практически не изменилась: зависимая рессорная подвеска спереди и зависимая конструкция с двумя продольными полуэллиптическими листовыми рессорами сзади. Из внесенных доработок выделим новый принцип работы привода ручника: если раньше он блокировал карданный вал, то теперь блокирует задние колеса.
Основная тормозная система осталась прежней: дисковые тормоза с двумя цилиндрами спереди и барабанные механизмы сзади. Во всех модификациях внедорожник оснащен гидроусилителем руля.

Опции и цены. Бензиновый УАЗ Патриот 2014 предлагается в пяти комплектациях: базовая «Добро пожаловать», «Классика», «Комфорт», «Ограниченная» и «Трофей» для ценителей полностью внедорожного стиля. Дизельная версия ограничена только оборудованием Comfort, Limited и Trophy. В базовой версии автомобиль оснащен 16-дюймовыми штампованными дисками, атермальными стеклоподъемниками, иммобилайзером, центральным замком, подголовниками, тканевым салоном, полным электропакетом и полной запаской.
Цена нового УАЗ Патриот начинается от 499000 руб. Самая доступная дизельная версия обойдется минимум в 711 000 рублей. По словам производителя, следующее обновление Патриота запланировано на 2015 год (тогда внедорожник получит новый бензиновый двигатель, иную оптику, иные бампера и целый набор мелких доработок салона).

Автомобильное сообщество стран СНГ единодушно признает УАЗ Патриот безоговорочным лидером российского сегмента внедорожников. Исключительные технические характеристики и адаптация к самым сложным дорожным условиям вызвали большой интерес к этой модели. Опытные потребители, хорошо разбирающиеся в автомобилях, склонны покупать УАЗ Патриот в Москве у официального дилера. Благодаря большому дорожному просвету, надежной конструкции рамы, функциям блокировки дифференциала и современному оборудованию для обеспечения безопасности автомобиль высоко ценится любителями экстремальной езды.

Брутальный дизайн экстерьера этого внедорожника выглядит непретенциозно и стильно, о чем свидетельствуют фотографии УАЗ Патриот в новом кузове. В оформлении салона использованы достойные облицовочные материалы, за счет чего модель выглядит очень солидно. Благодаря высокотехнологичному оснащению предлагаемое для этого автомобиля оснащение выглядит очень современно. А цены на данные автомобили, учитывая их широкие функциональные возможности, следует признать достаточно скромными.

Новый УАЗ Патриот 2014 модельного года в начале августа 2013 года сошел с конвейера Ульяновского автозавода, 6 августа был выпущен первый экземпляр модернизированного автомобиля. В нашем обзоре мы подробно расскажем, чем отличается внедорожник УАЗ Патриот от модернизированного 2014 года выпуска, покажем фото и укажем, каковы технические характеристики и цена обновленного автомобиля.

Удобная ручка управления с тремя режимами трансмиссии: 2H — задний привод, 4H — полный привод и 4L — полный привод с пониженным рядом передач. Полный привод можно включить на скорости до 60 кмч, но для включения пониженных передач придется остановиться, полностью выжать педаль сцепления, подождать 3-5 секунд и только потом довести ручку управления до упора. правильное положение. Приятно, что выбранный режим трансмиссии отображается на панели приборов в качестве подсказки.

Новая корейская раздаточная коробка значительно улучшила тяговые характеристики российского внедорожника, передаточное число редуктора теперь 2,56 (на внедорожниках с отечественной раздаточной коробкой 1,94). Автомобиль с включенной пониженной передачей буквально на холостых оборотах двигателя взбирается на вершину скользкой горки и позволяет более уверенно двигаться по тяжелому бездорожью.

Установка РКП от Dymos на УАЗ Патриот 2014 года привела к изменению поперечины рамы, задний кардан изменил размеры и лишился промежуточной опоры. Изменилась и конструкция привода ручника, теперь тросы ручника крепятся непосредственно к тормозным барабанам задних колес.

Новая раздаточная коробка потребовала значительно улучшить эргономику органов управления. Блок управления стеклоподъемниками и зеркалами заднего вида переместился в подлокотник водительской двери. Для переднего пассажира кнопка стеклоподъемника также прописана на подлокотнике.

Материалы отделки сидений стали лучше, стали доступны опции обогрева лобового стекла, подогрев передних сидений и отдельный обогреватель для сидящих сзади. Внутри внедорожник стал намного комфортнее, а главное тише. Корейская раздатка не раздражает водителя и пассажиров воем, грохотом и дребезжанием рычагов. При подключенном переднем мосту и активации пониженной передачи в салоне тихо, и узнать о включении можно только по индикации на приборной панели.

В начале обзора мы говорили, что обновленный УАЗ Патриот 2014 года выпуска внешне не отличить от автомобиля 2013 года выпуска, это не совсем так. Новый кузов УАЗ Патриот 2014 щеголяет фарами головного света со светодиодными ресничками дневных ходовых огней.

Можно смело констатировать текущий рестайлинг (новый ПДУ с электронным управлением, улучшенная эргономика) и обновления, проведенные в конце 2012 года (установка современной soft-touch приборной панели, новая обивка дверей и потолка, качественно новая система отопления, вентиляции и кондиционирования, продвинутая мультимедийная система со свободными руками) позволили поднять УАЗ Патриот 2014 на более качественный и высокий уровень при сохранении высокого внедорожного потенциала российского автомобиля.

Опыт обслуживания: Всем привет! У меня нет особого писательского мастерства, но мне нужно писать: «Будь моим примером, наукой для других». Действие происходит в Ленинградской области. 5 декабря 2016 года мой УАЗ Патриот 2014 года выпуска (дорестайлинговый, но с корейской раздаткой) слетел с абсолютно ровного участка дороги Санкт-Петербург-Псков из-за самопроизвольного включения полного привода на скорости 80 км/ч. И началось общение с заводом. Для проведения экспертных действий по рекомендации завода автомобиль был доставлен в Санкт-Петербург в дилерский центр «город русских автомобилей» или второе название «строительная компания», на территории которого находится некая сотня «южных «. Машина находилась у них с 26.12.2016, к ней естественно никто не подходил и никаких действий не предпринималось. Устав ждать, я нанял независимого эксперта и уведомил всех, что 25.01.2017 хочу сделать экспертизу, в связи с чем приглашаю представителя завода и других желающих принять участие. Приехал инженер по гарантии, некто Асеев А.Е. , менеджер по работе с клиентами, старший мастер. Когда я спросил, являются ли они официальными представителями завода, все в один голос сказали «да», а я был дурак и поверил мне на слово. По заключению эксперта, трансмиссия автомобиля имеет дефекты, вызванные заводским браком и явным несоответствием ГОСТам. Это касалось как механической части, так и электроники. Комиссия представителей все это фотографировала, кивала головами и так далее. Пообещав мне свои и заводские письменные заключения по этому поводу, в этот день мы расстались. Мне предложили забрать машину из сотни самостоятельно 03.02.2016, мотивируя это тем, что у них нет места для ее парковки (с 26.01.2017 машина находилась под открытым небом, в результате ржавчина пошла по кузову, а в салоне образовались лужи). Когда я спросил о предоставлении результатов их проверки, они сослались на то, что завод еще не сделал заключение. Короче говоря, я звонил и им, и на завод почти каждый день, а в ответ получал одну и ту же информацию. В итоге оказалось, что никакого заключения завод не писал и писать не будет, а заключение должен написать дилер-представитель. Обращаясь с этим вопросом к представителю, получаю другой ответ: нет, мы ничего не пишем, мы отправили информацию на завод, и они должны ее написать. Поняв, что началось, нанимаю юриста и 27.03.2017 отправляю на завод письменную претензию, либо делайте ремонт, либо давайте другую машину. А они в ответ: а вы нам машину на экспертизу предъявите, только теперь уже другому дилеру. Отвечаю, что машину никуда отдавать не собираюсь, она уже больше месяца стоит у вас, в результате начала ржаветь и т.д. В ходе переписки выясняется, что тот дилер вовсе не дилер , а представитель не является представителем. На мой вопрос, зачем тогда меня к ним послали, ответа нет и по сей день. Следующая претензия к заводу 05.05.2017 уже с просьбой вернуть деньги, компенсировать расходы и забрать свой бракованный автомобиль. А они опять по старому предоставили нам машину и результаты экспертизы. Отвечаю: результаты экспертизы у вашего представителя, к которому вы меня сами направили. А если хотите еще раз осмотреть машину, приезжайте сами, проедьте на эвакуаторе 60 км. и обратно слишком дорого для меня. И какие гарантии, что вы не приведете ее в худшее состояние, чем она есть и стала после визита к вашему представителю. Ответ завода снова повергает в шок: дилер не дилер, он с нами не общается, и мы к вам не пойдем. В общем разговор не складывается и 21.06.2017 направлено исковое заявление в суд о возврате средств потраченных на приобретение, на установку ГБО, на затраты потраченные на эксперта, эвакуатор грузовики, почтовые расходы и т.д. В процессе судебных заседаний суд просит назначить экспертизу на тему: не стало ли причиной аварии установленное ГБО (плательщик — я). Снова вызывается независимый эксперт, естественно из другой организации, приглашаются всевозможные представители. На осмотр к специалисту никто не явился, в итоге он со своим помощником осматривал машину, я стоял в сторонке и смотрел, как он выдергивает оплавленные провода штатной проводки из салона. Результат экспертизы был таков: установка ГБО не могла повлиять на произошедшее ДТП в силу его полной автономности от автомобильной сети. По словам эксперта, причиной аварии стало грубое нарушение проводки в автомобиле и, как следствие, в нем произошло короткое замыкание, что привело к неконтролируемому самопроизвольному включению полного привода или пониженной передачи. Второй осмотр подтверждает первый и обнаруживает еще один пучок расплавленных проводов. Результаты двух экспертиз уже отправлены на завод. В ответ завод все отвергает и просит назначить третью экспертизу по направлению суда. И вот 07.05.2018 произошло это событие. С завода был предоставлен эвакуатор, машина загружена и отправлена ​​в Санкт-Петербург к независимому специалисту на СТО. Эксперт, мужчина почтенного возраста, разобрал остатки автомобиля, оставшиеся после первых двух экспертиз. Под ручным тормозом увидел пучок проводов, пытался шевелиться, шевелиться, но как-то плохо. Сняли задний обогреватель, и о ужас, вся оплётка проводов просто перетерлась до голого металла, видны следы оплавленной изоляции и пара кусков оторванной изоленты. Слезли с машины, там такая же фигня с проводами, но это еще первый эксперт отметил. Сняли электродвигатель подключения РК, сгорел полностью. Вроде все внизу, мы вернулись в салон. Сняли блок переключения режимов РК, потряхивали, внутри что-то болталось. Разобрал, ничего нет, начали разбирать саму шайбу. Вылетел какой-то кусок белого пластика, он болтался и соответственно не давал блоку нормально работать. Вердикт почти идентичен предыдущим двум: заводской брак и полное нарушение ГОСТов. Заключение третьего эксперта отправлено на завод. 29.05/2018 очередное судебное заседание и ответ завода: исковые требования отклоняем, эксперт ненастоящий, давайте следующую экспертизу. На что суд ответил: нет, и ушел на заседание. Заседание закончилось только 04.06.2018. предварительное решение: иск удовлетворить частично, но автомобиль у истца забрать, стоимость возместить. Так что сегодня 05.06.2018 ждем официального решения и скорее всего претензий от завода. Удачи всем на дороге! Будет информация, будет продолжение.

Информация предварительная
возможны изменения, уточнения и опровержения

Приборная панель с маршрутным компьютером

Многофункциональный медиакомплекс с функцией навигации

а не к раме, как было на УАЗ Патриот 2013 г. в.0003

Вид на сторону

ВИДА

Склеженное стекло

30 сентября 2014 года, за несколько дней до официальной премьеры UAZ Patriot 2015, журнал Zarulem Publicted It’s Hest It Hest Hest Model Model Year, журнал Zarulem первый обзор. Фото — Константин Якубов

Дизель ЗМЗ-514 стал турбированным (Bosch), обзавелся новой прошивкой блока управления и соответствует требованиям Евро-4. Мощность и крутящий момент увеличились, а расход топлива уменьшился.

Фары новые, с загибом на крыле автомобиля. Комплектация «Limited» имеет светодиодные ДХО

Бамперы с креплением к кузову. Зазоры стали меньше, а бампер более хлипкий.

Задние фонари на УАЗ Пикап не изменились, а на УАЗ Патриот стали с изгибом на крыле

Дополнительный стоп-сигнал теперь светодиодный0003

А в боковых зеркалах появились повторители поворотов

Вклеенные стекла на авто

Новые дверные ручки

Внешняя активная антенна компактнее прежней

2 90 Мультимедийный комплекс Но больше богаче 🙂
Теперь здесь прячется 7-дюймовый сенсорный монитор с навигацией Навител и выводится картинка с камеры заднего вида

В новой комбинации приборов появился бортовой компьютер0003

Теперь узнать температуру за бортом можно не выходя на улицу.

В салоне задний диван сдвинут назад, что позволило разложить сиденья на ровной площадке

Новая шторка в багажнике

И появилась дополнительная розетка

задний диван раскладывается по-прежнему без плоской площадки, но появилась обивка нижнего ящика

Более компактные подголовники

Задняя подвеска модернизирована путем установки стабилизатора поперечной устойчивости, который должен уменьшить крены при прохождении поворотов. Более жесткие опоры кузова предназначены для уменьшения амплитуды его колебаний при маневрировании.

В феврале 2014 года запущена линия УАЗ катафорезного грунтования . Преимуществом нового процесса грунтования является более высокая проникающая способность. Это дает возможность обрабатывать все скрытые и труднодоступные полости, в том числе и кромки деталей, путем приложения внешнего электрического поля. За счет этого устойчивость кузова к коррозионным повреждениям повышается в восемь раз. Новая производственная линия изготовлена ​​немецкой компанией EISENMANN Anlagenbau GmbH & Co.

С мая 2014 года установлена ​​современная АБС Bosch 9-го поколения с функциями EBD (система распределения тормозных усилий) и CPC (отделение препятствия заднего моста от дороги). При торможении с АБС Предотвращает блокировку колеса с наименьшим сцеплением с дорожным покрытием, тем самым гарантируя равномерный износ шин. Эти изменения обеспечивают более короткий тормозной путь и лучшую управляемость автомобилем, сохраняя при этом его курсовую устойчивость и тем самым значительно повышая безопасность и комфорт водителя. Эта опция доступна на автомобиле УАЗ Патриот в комплектации Limited .
Реализована цифровая мультиплексная система управления электрическими пакетами. Блок управления электростеклоподъемниками и зеркалами переместился в подлокотник водительской двери. На остальных дверях в районе подлокотника также расположены отдельные кнопки управления стеклоподъемниками. Эта опция позволяет водителю легко регулировать высоту стекол, не отвлекаясь от движения, и управлять автомобилем максимально комфортно и безопасно. Мультиплексная система доступна на автомобилях УАЗ Патриот и УАЗ Пикап в комплектациях Comfort и Limited.

Автомобили семейства Патриот получили еще одну особенность — «Вежливый свет» , добавляющую удобства при закрывании дверей. Работает он следующим образом: при открытии дверей включается свет в салоне, а после закрытия плавно выключается через некоторое время в театральном стиле.

Новое радио отличается от предыдущей версии большей мощностью и обновленными динамиками. Аудиосистема оснащена автоматическим поиском радиостанций с максимальным уровнем сигнала, функцией RDS, а также может воспроизводить стандартные файлы. MP3 и высококачественные несжатые файлы WAV. Кроме того, теперь для большего комфорта автомобили снабжены слотом для SD-карт , USB-входом и регулировкой яркости кнопок и дисплея. Дополнительно улучшен функционал hands free , который использует современную версию для связи с телефоном Bluetooth 2.0 , а микрофон вынесен в верхнюю часть аудиосистемы для лучшей слышимости собеседника. Новая магнитола доступна на автомобилях УАЗ Патриот и УАЗ Пикап в комплектациях Comfort и Limited.

Новый гидроусилитель руля
С июня 2014 года на автомобили УАЗ Патриот и УАЗ Пикап устанавливают новый комплект рулевого механизма и шланги ГУР.
В комплекте с ГУР, насосом гидроусилителя по лицензии известного немецкого производителя ZF Lenksysteme . Благодаря его работе удалось обеспечить прогрессивных характеристик рулевого привода . Это означает, что по мере увеличения скорости автомобиля увеличивается усилие на рулевом колесе, что снижает вероятность ошибок рулевого управления. Для повышения надежности системы в конструкции новых шлангов использован более устойчивый вариант их крепления к механизму и насосу. В результате совместной работы был значительно увеличен ресурс карданного вала рулевого управления и 9Дефект 0015 исключил т стука конструкции, проявленного в процессе эксплуатации.
Внесенные изменения позволили улучшить характеристики (настройки) гидроусилителя, которые разработаны с учетом особенностей автомобилей УАЗ Патриот и УАЗ Пикап. Чувствительность, точность и информативность рулевого управления теперь намного выше.

7 ноября 2014 года официальный дилер УАЗ компания Техинком провела презентацию нового УАЗ Патриот 2014г.

17 ноября 2014 объявили об официальном старте продаж обновленного УАЗ Патриот 2014

Смотрите также:
интервью с Антоном Карповым на портале

УАЗ Патриот 2021г.

УАЗ Патриот 2021: стильный и мужественный покоритель российского бездорожья.
Российский внедорожник «Патриот» выпускается почти 15 лет, но ни разу не подвергался глубокому рестайлингу.

Так УАЗ Патриот 2021 года немного освежится внешне и станет чуть современнее внутри, при этом заметно преобразится подкапотное пространство.

Итак, помимо известных моторов инженеры завода добавят новые с улучшенными характеристиками и более надежные.

В целом автомобиль при своей внешней простоте стал несколько интереснее во всех смыслах, и это обстоятельство должно расширить круг потенциальных покупателей отечественного «проходимца».

Внешний вид

Судя по фото, внедорожник не обзавелся принципиально новыми элементами и украшениями.

У него все тот же массивный угловатый корпус со скромным рельефом, незамысловатой светотехникой и простыми воздухозаборниками. Однако все вместе это выглядит довольно интересно.

Передняя часть новой модели посажена высоко и достаточно крупная, что негативно сказывается на обзоре, несмотря даже на небольшое закругление капота спереди.

Ветровое стекло имеет средний угол наклона и переходит в рельефный капот с приподнятой центральной частью.

Впереди большие фары сложной конфигурации с галогенными лампами, расположенными в двух секциях, а также светодиодные дневные ходовые огни, собранные в ленту.

Все это выглядит как единое целое с полигональной решеткой, которая в некоторых версиях может получить хромированные рамки и мелкую сетку внутри.

Обвес УАЗ Патриот 2021 получился очень массивным, тем компактнее кажутся прорезь воздухозаборника и ниши по углам бампера со встроенной противотуманной оптикой.

Этот элемент заканчивается довольно мощной защитной пластиной моторного отсека, чуть выше которой в экспедиционной версии могут устанавливаться узлы внедорожного оборудования.

В профиль новый кузов имеет строгие квадратные очертания, подчеркнутые средними прямоугольными окнами в массивной окантовке.

Все это дополняется сочетанием плавного и рубленого рельефа и огромных выступающих колесных арок со слегка видоизмененными дисками.

Корма российского внедорожника традиционно расположена практически перпендикулярно дороге, а главная деталь здесь — тяжеленная дверь багажника с большим прямоугольным стеклом и запаска в пластиковом кожухе чуть ниже.

Габаритные огни здесь расположены на стойках, выглядят очень объемно и частично заходят за борта.

Обвес новинки достаточно большой, но содержит минимум элементов, среди которых противотуманные фары по углам кузова, защитная планка на днище и прорези для выхлопных патрубков.

Салон

Салон нового УАЗ Патриот 2021 модельного года стал намного интереснее благодаря наличию в отделке нового пластика, ткани и металла.

Мультимедийный комплекс включает в себя новые функции, а сиденья позволят с большим комфортом преодолевать относительно большие расстояния.

Органы управления и контроля

Центральная консоль не содержит обилия элементов и выглядит очень скромно. За управление основными опциями отвечает небольшой мультимедийный дисплей, расположенный строго по центру.

Справа и слева от него можно найти трапеции воздуховодов, а ниже — блоки физических переключателей, отвечающих за работу кондиционера, печки и некоторых вспомогательных опций.

Рядом есть розетки для подключения внешних носителей к автомобилю.

Кроме того, автомобиль может похвастаться слегка переработанным рулевым колесом. Его диаметр немного увеличился, но обод стал чуть тоньше.

Центральная часть получила декоративные вставки из матового алюминия, а на спицах красуется с десяток кнопок и джойстиков, значительно облегчающих взаимодействие с основными помощниками водителя.

А вот приборная панель осталась прежней и состоит из двух аналоговых датчиков скорости и оборотов двигателя, а также небольшого экрана бортового компьютера между ними.

Сиденья и багажник

За сравнительно небольшую стоимость покупатель получит хорошие сидения, которых в машине будет пять. На первом ряду будет два раздельных кресла с удобными, мягкими сиденьями, оснащенными боковой поддержкой, подогревом, а также электрорегулировками.

Задний диван очень удобен и позволяет с комфортом разместиться трем человекам, оснащен хорошими подголовниками, опционально можно предусмотреть систему подогрева.

Большой багажник входит в список тех, на которых поездка будет комфортной, в том числе из-за большого багажника: 650 литров поклажи в походном состоянии и 2200 литров — если сложить второй ряд сидений.

Технические характеристики

Подвеска УАЗ Патриот 2021 осталась зависимой: спереди она рессорная со стабилизатором поперечной устойчивости, сзади неразрезной мост с рессорами.

Как и любой настоящий покоритель бездорожья, автомобиль также оснащен рамой.

Вне зависимости от комплектации автомобиль будет поставляться с 2,7-литровым бензиновым атмосферником на 150 «лошадей», а вот трансмиссию — механическую или автоматическую — можно выбрать.

Скорее всего, в ближайшее время Патриот получит 126-сильный аппарат того же объема, что и базовый бензиновый двигатель. Кроме того, покупателю автомобиля всегда будут доступны гидроусилитель руля и система полного привода.

Как показал тест-драйв, новинка легко справляется с условиями бездорожья, но вождение в городе или на трассе будет не слишком комфортным для водителя и пассажиров.

Комплектация и цены

Начальная цена автомобиля приблизится к отметке 940 тысяч рублей. Топовая версия «Люкс Премиум» обойдется в 1,4 млн рублей.

Дата выпуска в России

Вопрос начала продаж в России неактуален, так как автомобили текущего модельного года можно будет приобрести в автосалонах уже с января 2021 года.

Конкуренты

В борьбу за кошелек покупателя вместе с Patriot вступят Yong Kyron, Nissan Terrano и Renault Duster.

Технические характеристики УАЗ Патриот. УАЗ Патриот последнего поколения

Рынок сбыта: Россия.

УАЗ Патриот (УАЗ 3163) пришел на смену модели УАЗ 3162 в 2005 году. Предшественник, носивший имя «Симбир», считался перспективной моделью и, в свою очередь, создавался на базе УАЗ 3160 — первого автомобиля предприятие, спроектированное по более современным лекалам, чем те чисто утилитарные армейские внедорожники, которые Ульяновский автомобильный завод выпускал на протяжении ряда десятилетий, начиная с 70-х годов прошлого века. УАЗ Патриот имеет цельнометаллический пятидверный кузов, салон автомобиля стандартной модификации предусматривает пять посадочных мест. Автомобиль очень вместительный, благодаря большому багажному отделению, куда можно установить дополнительно четыре места. Это обеспечивает прекрасную маневренность и функциональность: задние дополнительные сиденья имеют два способа трансформации, за счет которых можно перевозить пассажиров и габаритные грузы. Этот всероссийский внедорожник оснащен бензиновыми и дизельными двигателями в паре с механической коробкой передач.

Автомобиль претерпел ряд модернизаций с 2006 года, когда были внесены первые изменения в конструкцию внедорожника (новый стартер, генератор, педали, обивка сидений и т.д.). Вскоре автомобиль получил современные системы безопасности, увеличен межсервисный интервал; в 2008 году Патриот получил кондиционер, улучшенную систему отопления и вентиляции. После доплаты стал доступен кожаный салон, покраска бамперов в цвет кузова, сетка в багажнике, сигнализация, центральный замок с ДУ, парктроник, люк с электроприводом. В процессе производства автомобиль планомерно избавлялся от многих характерных «болезней», а в 2012 году был изменен интерьер — все автомобили семейства Патриот получили новую приборную панель, новый руль, в новых цветах салона используются два цвета. Помимо прочего, автомобили оснащены новой системой отопления и кондиционирования. Немецкая компания САНДЕН. Новый пульт кондиционера управляет электроприводами заслонок системы вентиляции и отопления, в отличие от предыдущей версии с механическими приводами (тросами). Измененная конструкция воздуховодов позволяет быстрее и точнее регулировать микроклимат в салоне.

Предлагались два двигателя для УАЗ Патриот 2005-2014 гг. Базовый — бензин, ЗМЗ-409.10. Этот популярный и распространенный двигатель объемом 2,7 л хорошо зарекомендовал себя благодаря достойным тяговым характеристикам: максимальная мощность 128 л.с. достигается при 4600 об/мин, а максимальный крутящий момент 210 Нм при 2500 об/мин. Двигатель достаточно современный (впрыск топлива, гидрокомпенсаторы, 4 клапана на цилиндр, Евро-4 и т. д.), но в то же время более требовательный к качеству масла и обслуживанию… Как вариант, с 2008 по 2012 г.в. На автомобиль был установлен импортный дизельный двигатель IVECO F1A (2,3 л, 116 л.с., Евро-3), который был заменен отечественным турбодизелем ЗМЗ-514. Этот двигатель объемом 2,3 литра предлагает максимальную мощность 113 л.с. (3500 об/мин) и крутящий момент, достигающий максимальных 270 Нм при 2800 об/мин. Расход топлива в смешанном цикле у бензиновой версии составляет 11,5 литров на сотню, у дизельной — 9..5 литров.

УАЗ Патриот имеет зависимую подвеску как спереди, так и сзади. Впереди — рессорная подвеска со стабилизатором поперечной устойчивости. Задний мост — на двух продольных полуэллиптических малолистовых рессорах. Конструкция шасси может показаться архаичной и не очень удобной, но для настоящего внедорожника, такого как Патриот, это самый практичный и надежный вариант в плане эксплуатации и обслуживания. Рулевое управление автомобиля — типа «винт-шариковая гайка» с гидроусилителем и регулируемой рулевой колонкой. Привод постоянный задний, с жестко подключаемым передним мостом. Раздаточная коробка 2-ступенчатая с понижающей передачей.

В ходе модернизации 2013 года автомобиль получил ряд важных технических изменений: тросовый стояночный тормоз, неразъемный карданный вал, электронное управление трансмиссией с помощью поворотной «шайбы» в кабине.

Проведена системная модернизация в части безопасности. Если первые выпущенные версии могли похвастаться только ремнями безопасности, то уже в 2007 году некоторые модификации стали оснащаться антиблокировочной системой тормозов ABS и системой распределения тормозных усилий (EBD). При этом УАЗ Патриот получил новое рулевое управление, которое отличается безопасным рулевым валом, который ломается при лобовом ударе, предотвращая катастрофическое смещение руля внутрь салона. В 2012 году за счет конструктивных особенностей, материалов и отделки, исключения поручня со стороны пассажира достигнута повышенная травмобезопасность. Летом 2014 года внедорожник получил новую систему ABS Bosch 9. Поколение th с системой распределения тормозных усилий (EBD) и отрывом заднего моста от дороги (CPC). Вариант предлагался с комплектацией Limited.

На фоне импортных внедорожников Патриот выглядит достаточно скромно, особенно в плане комфорта и безопасности. Но можно отметить, что процесс модернизации был непрерывным, и первые «Патриоты» серьезно отличались от автомобилей, выпущенных в 2014 году. Это необходимо учитывать при покупке подержанного автомобиля. В процессе модернизации улучшилось качество и ресурс отдельных узлов, но среди недостатков автомобиля по-прежнему отмечается значительный расход топлива. Достоинства: вместительный салон и багажник, доступная цена, высокая проходимость, простота конструкции и ремонтопригодность.

Читать полностью

Внедорожников классического дизайна на рынке осталось не так уж и много. УАЗ «Патриот» — одно из самых привлекательных предложений. С одной стороны, это самый бюджетный автомобиль такого класса и размера, а с другой – самый дорогой, самый большой и оснащенный среди массовых российских легковых автомобилей и внедорожников. Далее в статье рассматривается расход топлива, история модели и ее место на рынке.

История

УАЗ-3163 выпускается с 2005 года. Является потомком модели 3162 «Симбир» и технически является ее глубоко модернизированной версией. Автомобиль стал комфортнее, но унаследовал конструкцию кузова, ходовую часть, двигатели.

За время производства автомобиль претерпел несколько модернизаций, как крупных, так и менее значительных, затронувших и техническую часть, как дизайн, так и салон.

Кузов

Рассматриваемая модель имеет классическую для внедорожников рамную конструкцию. Основной кузов также представляет собой традиционный для таких автомобилей пятидверный универсал. Его длина составляет 4,75 м, ширина – 1,9 м, высота – 1,91 м, колесная база – 2,76 м. Вес автомобиля составляет 2,125 тонны. Кроме того, есть варианты: 4-дверный пикап и 2-дверный фургон.

Двигатели

За весь период производства было доступно четыре двигателя: два бензиновых и два дизельных.

Трансмиссия

Все версии автомобиля комплектуются исключительно 5-ступенчатой ​​механической коробкой передач. Кроме того, все они полноприводные. Система полного привода организована по принципу Part-Time. То есть задний мост постоянно ведущий, а передние колеса при необходимости подключаются жестко. Для этого предусмотрена 2-ступенчатая электромеханическая раздаточная коробка с электроприводом и понижающая передача.

Шасси

Обе подвески зависимые. Передняя — рессорная, со стабилизатором поперечной устойчивости. Сзади установлен мост на мелколистовых полуэллиптических продольных рессорах.

Передние тормоза дисковые, задние — барабанные механизмы.

Доступны колеса размером 16 и 18 дюймов.

Интерьер

Внутренняя отделка и оснащение модели УАЗ «Патриот» очень простые, но приемлемые для такой цены. Интерьеры ранних версий были самыми скромными, и все же вполне современными по тем временам для российских машин… Например, для изготовления передней панели (до 2016 года) использовался мягкий пластик, что для них и сейчас несвойственно. . Кожаный салон, климат-контроль и т.д. в наличии.

Модернизация

В 2006 году в стандартную комплектацию включена АБС и изменена обивка сидений.

В 2008 году усовершенствована система охлаждения двигателя, а также климат и вентиляция салона. Автомобиль был доведен до экологических норм Евро-3.

С 2009 года в качестве дополнительного оборудования предлагается кожаный салон, люк с электроприводом и сетка в багажнике.

Рестайлинг 2012 года сделал салон более современным. Так, была обновлена ​​приборная панель, заменен руль, снята травмоопасная ручка переднего пассажира, установлена ​​новая 2DIN магнитола с разъемом USB.

В 2013 году произведены некоторые обновления салона. В связи с изменением конструкции системы полного привода рычаг включения раздаточной коробки заменен на шайбу. Модернизировали конструкцию ручного тормоза. Блок управления электростеклоподъемниками и зеркалами перенесли на водительскую дверь. Изменили обивку потолка, пассажирские ручки и зеркало заднего вида. Наконец, добавлен в качестве опции «зимний пакет», включающий обогрев задних сидений, лобового стекла и индивидуальный обогреватель для задних пассажиров.

В ходе обновления 2014 года был модернизирован как дизайн, так и салон модели УАЗ «Патриот». Новый кузов получил другие бампера и светотехнику. В салоне изменился дизайн сидений, а в качестве качественного дополнительного оборудования стали предлагать мультимедийную систему с навигацией и камерой заднего вида. Техническое обновление заключалось в добавлении стабилизатора поперечной устойчивости и модернизации карданных валов.

УАЗ «Патриот» 2016 снова получил другую переднюю панель, а также регулировку рулевой колонки, другой рычаг КПП, ремни с преднатяжителями. В качестве опции стали предлагать передние подушки безопасности, передний парктроник, круиз- и климат-контроль, охлаждаемый бардачок. Улучшенная шумо- и виброизоляция. Из технических новшеств добавили имитацию межколесных блокировок, а в дополнительном оборудовании включили блокировку заднего дифференциала. Двойной бак заменили на одинарный, улучшили антикоррозийное покрытие, переделали рулевую колонку, и Добавлена ​​ЕСП. Внешне изменилась только решетка радиатора.

Ходовые качества

Автомобиль комплектовался двигателями очень скромных характеристик, что и определяет его технические характеристики(УАЗ «Патриот»). Расход топлива из-за того же.

Турбодизель может разогнать автомобиль только до 135 км/ч. При этом он потребляет 9,5 литров дизельного топлива на 100 км в загородных условиях и 11,5 литров в смешанном. Оригинальный бензиновый двигатель обеспечивает максимальную скорость 150 км/ч.

На бездорожье автомобиль ведет себя хорошо благодаря удачной геометрии и большому ходу подвески. Однако в сложных условиях производительность двигателя часто недостаточна. В версии 2016 года проходимость повысили за счет оснащения блокировками.

Цена

Рассматриваемый автомобиль является самым дорогим среди российских, а также одним из самых оснащенных, особенно на момент выхода на рынок. Схожие по оснащению модели ВАЗ появились значительно позже автомобиля УАЗ «Патриот». Комплектация и цены соответствуют бюджетным автомобилям высшего уровня. Ценовой диапазон колеблется от 0,779 до 1,03 млн рублей.

Торговая площадка

Этот внедорожник является очень привлекательным предложением на местном рынке, чем и обусловлена ​​довольно высокая популярность модели УАЗ «Патриот». Его комплектация и цены соответствуют некоторым компактным кроссоверам, но они меньше и значительно уступают по проходимости. Есть и более дешевые модели классического кона с мануалом, но они и более компактные. То есть на рынке почти нет классических внедорожников аналогичного размера по такой низкой стоимости. Технические характеристики (УАЗ «Патриот»), расход топлива и стоимость близка только одной китайской модели. : Great Wall hover h4.

В настоящее время автомобиль доступен только с одним двигателем и одной коробкой передач. В перспективе появление турбированного двигателя, автоматической коробки передач, а также системы постоянного полного привода. Эту точку зрения подтвердил производитель. УАЗ «Патриот» планирует оснастить КПП сторонней фирмы, а трансмиссию и двигатель разрабатывают самостоятельно.

УАЗ Патриот — автомобиль рамной конструкции класса внедорожник, производство которого было запущено в 2005 году в Ульяновске на одноименном автомобильном заводе. Для проектирования этой модели был взят образец популярного в то время автомобиля повышенной проходимости УАЗ «Симбир», имевшего заводское наименование УАЗ-3163.

С осени 2014 года стало известно о выпуске улучшенной версии этого автомобиля. В то же время начали поступать заявки на покупку УАЗ Патриот 2015 года выпуска. Если вы хотите приобрести автомобиль, который элегантно смотрится на городских улицах и не заботится о условиях бездорожья, то информация в этой статье будет вам интересна. Рассмотрим технические характеристики УАЗ Патриот 2015 года.

Основные агрегаты УАЗ существенных изменений не претерпели, на внедорожник будет устанавливаться Газовый двигатель ЗМЗ 409. 10 объемом 2,7 л, максимальная мощность 128 л.с., которая достигается при 4400 об/мин, с максимальным крутящим моментом 217 Н*м при 2500 об/мин, количество цилиндров в двигателе 4, компоновка рядный, как и на предыдущих моделях двигателей этой серии. Тип впрыска топлива, работающий по системе распределенного впрыска топлива непосредственно в цилиндры, соответствующий экологическому стандарту Евро-2.

Выпуск моделей с дизельным двигателем типа ЗМЗ 51432 объемом 2,23 л, с максимальной мощностью 113 л.с., которая достигается при 3500 об/мин, с максимальным крутящим моментом 270 Н*м при 1800-2800 об/мин , количество цилиндров рядное и равно четырем, впрыск топлива — впрыск. Помимо двигателей отечественного производства, предыдущие модели УАЗ Патриот оснащались дизельным двигателем IVECO F1A производства Италии и имели следующие характеристики: объем – 2,3 литра, максимальная развиваемая мощность – 116 л.с. при 3900 об/мин коленчатого вала, максимальный крутящий момент — 270 Н*м при 2500 об/мин. А вот на УАЗ модели 2015 года этот двигатель устанавливаться не будет.

Как и прежде роль трансмиссии выполняет пятиступенчатая механическая коробка. Колеса полноприводные — Part Time, задний мост постоянно вращается, а передний подключается вручную. Усилия на ведущие мосты распределяются раздаточной коробкой с электроприводом.

По логике вещей автомобили этого класса нельзя отнести к гоночным, но мощности двигателей УАЗ достаточно, чтобы уверенно управлять ими как в оживленном городском потоке, где требуется динамичный разгон и маневренность, так и на плохих участках дорог, где обычным седанам не место.

Бензиновый двигатель позволит разогнаться до 150 километров в час. За 20 секунд автомобиль разгонится до 100 километров в час, потребляя при этом 12,5 литров 92-го бензина в смешанном цикле; 10,5 л. по трассе и 14,5 л. в городском режиме. При движении со скоростью 90 км/ч средний расход топлива составит 11-12 литров, а при 120 км/ч – 15-16 литров.

С дизельным двигателем ЗМЗ 51432 автомобиль развивает максимальную скорость 135 километров в час, разгоняясь до 100 километров в час за 22 секунды. Расход дизтоплива в дорожных условиях составит около 9 т..5 л при скорости 90 км/ч. Как показали испытания, при переводе бензинового агрегата на газ расход топлива стал составлять 16 литров на 100 километров.

УАЗ Патриот 2015 имеет следующие габариты.

Classic — (длина, колесная база, ширина и высота) — 4750*2760*1900*1910.
Comfort & Limited — (длина, колесная база, ширина и высота) — 4785/2760/1900/2005. 1600 мм – колея передних и задних колес, для базовой комплектации Classic, и 1610 для Comfort и Limited. Вес 2125 кг. для автомобилей, оснащенных бензиновыми агрегатами и 2165 кг. для дизельных двигателей. Допустимая максимальная масса «бензиновых» автомобилей — 2125 килограммов и 2165 для дизельных версий. Максимальный вес перевозимого груза 525 кг. И в итоге вес всего автомобиля будет 2650 и 269 г.0 кг соответственно.

Не лишним будет отметить, что паспортная грузоподъемность соответствует 525 килограммам, но тесты показывают, что вес в 600 кг вполне по «плечам» этому внедорожнику. Дорожный просвет, или дорожный просвет для всех комплектаций, составляет 210 миллиметров. без труда преодолевает полуметровые углубления, что является его отличным преимуществом на раскисших дорогах. Угол рампы в тридцать пять градусов позволяет ему не «садиться на брюхо» при наезде на крутые поверхности, а передвижение по городским бордюрам совсем не составит труда.

При создании этого внедорожника не были реализованы последние конструкторские изобретения, но все же появилась важная деталь в системе подвески Патриота, на задней оси установлен стабилизатор поперечной устойчивости, все остальное оставлено без изменений, передняя подвеска рессорная , а задняя пружинная. Тормозная система представлена ​​дисковыми тормозами спереди, а сзади обычного барабанного типа. Шины можно выбрать по комплектации, 16 и размеру 225*75 или 235*70. Также предусмотрена установка усиленный протектор для работы в сложных условиях — 245/60 R18

В августе 2013 года отечественный внедорожник УАЗ Патриот отпраздновал свое 8-летие и в честь своего дня рождения представил своим поклонникам новую версию образца 2014 года. Официальная презентация очередной рестайлинговой версии «Патриота» состоялась 6 августа в Ульяновске, и в ходе нее руководство УАЗа похвасталось своими успехами в продажах: если в первый год существования модели «Патриот» дилеры продали всего 8500 автомобилей, то к на конец прошлого года было продано 27 000 внедорожников, а в этом году эта цифра превысит 30 000, если конечно УАЗ Патриот 2014 модельного года, продажи которого уже начались, понравится отечественным покупателям.

Внешне УАЗ Патриот 2014 сложно отличить от предшественника – машины идентичны за исключением светодиодных элементов в дневных ходовых огнях. Габариты внедорожника также остались прежними: длина составляет 4700 мм, при этом колесная база составляет 2760 мм, ширина с зеркалами не превышает 2100 мм, а высота ограничена 1910 мм. Дорожный просвет «Патриота» составляет 210 мм, при этом он способен преодолевать брод глубиной до 500 мм.

Конструкция кузова не претерпела серьезных изменений при рестайлинге, но некоторые элементы были дополнительно усилены. В частности, капот изготовлен из металла нового типа, из-за чего он стал намного тяжелее, что вынудило производителя отказаться от привычных гидравлических опор и сменить их на механические шарниры, дополненные длинным упором (возврат к прошлому , не иначе).

Интерьер пятиместного салона Патриота изменился более заметно. Прежде всего, отметим нового хедлайнера. Она наконец-то стала целой, более приятной на ощупь и избавилась от вечной проблемы с провисанием по центру. В прошлом году была изменена компоновка передней панели, но теперь немного улучшилось качество подгонки деталей, а пластик стал немного мягче. Над дверями появились новые потолочные ручки (видимо позаимствованные у Lada Kalina). Рычаг КПП стал немного короче, легче ложится в руку, исчез раздражающий люфт при переключении передач. Исчезли, конечно, не полностью, но прогресс очевиден и хорошо виден.

Теперь перейдем к багажнику. Здесь разработчики применили совершенно новую обивку с очень надежной посадкой и высоким уровнем посадки, по крайней мере на новой машине ничего не болтается и не скрипит при нажатии. Полка багажника тоже изменилась, но о ней сложно сказать что-то хорошее или плохое. Кстати, в багажном отделении есть еще одна деталь, «украденная» у Лады Калины, — это плафон освещения с правой стороны… Расположение его, надо признать, не совсем удобное — при полной загрузке багажник мало пользы. Вместимость грузового отсека осталась прежней — 960 литров в стандартном состоянии и 2300 литров при сложенном втором ряду сидений.

Технические характеристики. УАЗ Патриот 2014 не получил новых двигателей. На выбор покупателя остались прежние двигатели: один бензиновый и один дизельный. Базовым считается бензиновый четырехцилиндровый агрегат рабочим объемом 2,7 литра, максимальная мощность которого составляет 128 л.с. при 4600 об/мин. Крутящий момент бензинового двигателя на пике, он упирается в отметку в 209,7 Нм, достигаемую уже при 2500 об/мин, что позволяет внедорожнику иметь отличные качества по проходимости. Но в условиях скоростной автомагистрали мотор не даст УАЗу быстрого разгона, поэтому обгонять любой грузовик занятие не из приятных, тем более, что максимальная скорость Патриота составляет 150 км/ч.
Что касается расхода топлива, то средний уровень потребления бензина прогнозируется производителем на отметке 11,5 литров при скорости движения 90 км/ч. В условиях бездорожья расход легко подскакивает до 20 литров, поэтому не зря разработчики снабдили УАЗ Патриот двумя бензобаками общим объемом 72 литра.

Дизельный двигатель впечатляет еще меньше. Его рабочий объем составляет 2,2 литра (2235 см3), а максимальная мощность не превышает 113,5 л.с. Дизель, конечно, выдает больший крутящий момент — 270 Нм при 1800 об/мин, что очень полезно на бездорожье, но не дает никаких преимуществ на трассе. При этом максимальная скорость дизельной версии УАЗ Патриот не превышает 135 км/ч, на которых вряд ли появится частое желание кого-то обогнать. Радует только более экономичный расход топлива — 9.5 литров.

Оба двигателя УАЗ Патриот 2014 модельного года агрегатируются только с 5-ступенчатой ​​«механикой», а вот раздаточная коробка Патриота теперь новая. Старая шумная раздаточная коробка УАЗ окончательно ушла в прошлое и ее место заняла современная корейская раздаточная коробка от Dymos с передаточным числом 2,56 вместо прежних 1,94, что значительно улучшило проходимость Патриота. Кроме того, новая раздаточная коробка практически не шумит, а управляется она с помощью удобной шайбы, а не механического рычага… Однако такое решение, приближающее УАЗ Патриот 2014 к классу кроссоверов, понравится далеко не всем. любители езды по бездорожью. Дело в том, что если при пониженной передаче (режим 4L) двигатель заглохнет, то пониженная выключится автоматически, а потом может и не включиться, т.е. пройдет несколько сотен метров, прежде чем электроника «придет в себя». жизнь.» С учетом того, что двигатель в грязи или на сложном подъеме может заглохнуть довольно часто, такое поведение корейской раздатки особого оптимизма не внушает.

Ходовая часть УАЗ Патриот 2014 практически не изменилась: зависимая рессорная подвеска спереди и зависимая конструкция с двумя продольными полуэллиптическими малолистовыми рессорами сзади. Из внесенных усовершенствований выделим новый принцип работы привода ручника: если раньше он блокировал карданный вал, то теперь блокирует задние колеса.
Основная тормозная система осталась прежней: дисковые тормоза с двумя цилиндрами спереди и барабанные механизмы сзади. Во всех модификациях внедорожник оснащен гидроусилителем руля.

Опции и цены. Бензиновый УАЗ Патриот 2014 предлагается в пяти комплектациях: базовая «Добро пожаловать», «Классика», «Комфорт», «Ограниченная» и «Трофей» для ценителей полностью внедорожного стиля. Дизельная версия ограничена комплектациями Comfort, Limited и Trophy. В базовой версии автомобиль оснащен 16-дюймовыми штампованными дисками, атермальными стеклами, иммобилайзером, центральным замком, подголовниками, тканевым салоном, полным электропакетом и полноценной запаской.
Цена на новый УАЗ Патриот начинается от 499000 руб. Самая доступная дизельная версия обойдется минимум в 711 000 рублей. По словам производителя, следующее обновление Патриота запланировано на 2015 год (тогда внедорожник получит новый бензиновый двигатель, другую оптику, другие бампера и целый набор мелких доработок интерьера).

Меня зовут Валерий

Достоинства: Это мой второй Патриот. Я не знаю, почему он так не нравится большинству, почему он им не нравился. Для меня и моей большой семьи подходит очень хорошо. Мне установили дополнительные сиденья, так что все поместилось (у меня четверо детей и с нами живет свекровь). Багажник достаточно большой. Есть климат-контроль, именно то, чего не хватало в прошлом Патриоте. Правда предыдущий сервис был немного намудрен и был сбой в электронике, а исправлять не захотели. Нашел еще один сервис официального дилера и там обсуждаю. Кондиционер отлично и быстро охлаждает салон, печка быстро прогревает. Мощности достаточно. Дизайн хороший. Совершенно не выходит из строя, поломок не было (за исключением нескольких отказов по электронике по вине мастеров, которые устанавливали климат-контроль и сигнализацию). Расход на высокой скорости может вырасти до 18 литров, а так в среднем 11, но я ожидал даже большего, так что ничего страшного.

Недостатки: Отличный автомобиль эконом класса, существенных минусов не заметил. Разве что с первым сервисом не повезло. Я нашла себе другую, там работают только профессионалы.

Опыт эксплуатации: Поломок и проблем не было, кроме уже описанных выше. Отличный автомобиль за свою цену. Есть деньги — купите что-нибудь посолиднее, но если вы существенно ограничены в средствах, а подержанную машину не хотите, то Патриот станет для вас отличной машиной.

УАЗ Патриот (2008)

2010 г.

2.3 / ручной

Внедорожник

84890

Лучший выбор

24.07.13

Меня зовут Анатолий

Преимущества: Купил новый в официальном автосалоне. У меня было много немцев и французов. Ездил я как раз на Рено и одна Калина меня хорошо помяла и на новую дорогую машину денег не было. Решили брать отечественного производства, но Калину и Приору тоже не хотели. Остановился на УАЗике и не прогадал. Путешествую давно, но ни разу не пожалела. Получается, что современный отечественный автопроизводитель может выпускать качественную продукцию… Мы с семьей ведем активный образ жизни, постоянно отдыхаем на море, ходим в походы, в горы, на пикники, встречаемся с друзьями, плюс учеба, работа, шопинг и лето. резиденция. Управлять легко, эргономика хорошая, отделка тоже хорошая, руль легкий, машина послушная. Особенно летом 2010 спасла машина, а особенно ее кондиционер. Наверняка все помнят московское лето 2010 года, когда горели леса. Итак, вся семья села в машину, мы закрыли все щели и поехали в деревню к родителям. Двигатель мощный, 116 лошадок, кому-то мало, а садишься и пробуешь ездить, не идеально конечно, но нормально. Зимой заводится без проблем, а печка всегда очень хорошо греет, даже если идешь в футболке. Единственная вещь. Что требует этот автомобиль, так это топливо и то, что требуется по паспорту (масло, фильтры и т.д.).

Недостатки: Нет.

Опыт эксплуатации: Менял только расходники, больше ничего не требовалось. Если вы считаете, что отечественный производитель ничего толкового предложить не может, то отбросьте сомнения и берите Петьку (как мы его называли) и не пожалеете.

Стоит ли машина своих денег? — Да

Что нужно учитывать при выборе подвески Hunter Hunter. Поднять УАЗ «Буанку» для увеличения подвески методы подвески

Классическая «буханка»

Многих автовладельцев интересует вопрос, как привязать УАЗ «Буанку». Большинство этих автомобилей выпускается с завода на колесах 225/75 R16 или 235/70 R16. Чтобы не осуществлять лифт кузова, можно остановиться на установке шин на диски радиусом не менее 15 дюймов, имеющих высоту от 29 до 30 дюймов.

Но шины большего размера сюда не влезут, поэтому придется провести работы по поднятию кузова. Если идея создания вездехода из «буханки» в мыслях, значит, лифт кузова неизбежен.

Как провести лифтинг кузова УАЗ

Чтобы сделать Лифтинг УАЗ 469 своими руками, начинать предпочтительнее с кузова. Для этого вам потребуется подготовить набор гаек, болтов и шайб, 12 проставок. Теперь можно переходить к поднятию корпуса. Потребуется снять клемму с аккумулятора и подложить под колеса опоры. В области стартера необходимо отключить «Массу».

Затем следует открутить болты 12 гаек, которые соединяют кузов и раму. Теперь можно субдоминировать кузов на высоту подготовленной распорки (необходимо следить за тем, чтобы оборудование оставалось на своем месте). После этого устанавливаются проставки, которые необходимо закрепить болтами, слегка зацепив их за гайки. Теперь можно аккуратно и ровно опустить корпус на место, затем затянуть гайки. Оборудование возвращается на место, все трубки и провода подключены.

Большинство автовладельцев, выполняя лифт УАЗ «Буанка» своими руками, вырезают крылья и арки и устанавливают расширители. Это сделано для того, чтобы из-под колес не попадала грязь на стекло.

Работа отличается относительной простотой и тем, что центр тяжести автомобиля практически не поднимается. Это позволяет сохранить устойчивость в момент поворота крена или крена. Боди-лифт поможет увеличить расстояние от рамы на 4-8 см.

Лифт УАЗ: характеристики, опции

Для повышения проходимости автомобиля верным решением является установка колес большего диаметра. Клиренс увеличивается. И чем больше расстояние между дорогой и нижней точкой автомобиля, тем лучше качество аккумулятора автомобиля.

Для того, чтобы провести значительное увеличение диаметра колес, потребуется доработка авто. В противном случае колеса либо не влезут в арку, либо в момент поворота и на определенных неровностях будут цепляться за кузов. Во избежание этих проблем необходимо придерживаться УАЗ.

Подъем УАЗ подразумевает комплекс изменений, которые необходимо внести в конструкцию машины, чтобы можно было установить колеса большего диаметра. Многие утверждают, что лифт способен увеличить клиренс автомобиля. Но мнение неправильное. Нужно четко понимать, что увеличение дорожного просвета возможно только при установке колес большего диаметра, и Лифт УАЗ в этом деле поможет.

Набор подставок для Bodillifa «Буанка»

Лифт УАЗ может быть двух вариантов.

1. Бодилифтинг. Возможно для рамных автомобилей. В этом случае осуществляется подъем кузова над рамой с помощью распорок. Это самый простой вид подъема. При этом машина не будет нуждаться в дальнейшей доработке.
2. Лифт подвески. Делается как на каркасном (возможна комбинация бодилифта), так и на бескаркасных автомобилях. В этом случае используются пружины большей длины или проставки под штатные пружины. Преимущество этого метода в том, что приподнимаются детали, которые расположены снизу автомобиля. Это приводит к снижению риска возможных повреждений.

УАЗ Патриот Подъем и Хантер

За счет стандартного хода обеспечивается удобство езды только в условиях городских дорог. А вот езда по пересеченной местности будет лишена своей привлекательности и комфорта, поскольку может привести к поломке основных элементов подвески и трансмиссии. В момент выезда на скорость возможна даже поломка подвески. Чтобы этого не произошло, УАЗ Патриот нуждается в подъеме подвески. Большинство автовладельцев рекомендуют осуществлять лифтинг УАЗа в любом случае, будь то езда в городских условиях или за городом.

У каждого автолюбителя автомобиль УАЗ ассоциируется с вездеходами, обладающими значительной мощностью и проходимостью. Нужно сказать, что УАЗ Патриот не исключение, при этом модель имеет привлекательный внешний вид и достаточно комфортна.

Но неудивительно, что владельцы этого автомобиля стремятся улучшить его возможности – установить колеса большего диаметра, изменить ход подвески. Комплектация УАЗ Патриот позволяет установить колеса, мало чем отличающиеся от стандартных. Прежде чем думать о колесах, стоит лифт кузова и подвески УАЗ Патриот.

Умелые руки мастера всегда смогут превратить УАЗ Хантер во внедорожник, который не увидит перед собой никаких препятствий. Для многих автовладельцев лифт УАЗ Хантер не является чем-то невероятным своими руками, поэтому улучшение качеств автомобиля не составит никаких проблем. Установка больших по диаметру колес на УАЗ Хантер придаст автомобилю дополнительную легкость в преодолении препятствий разного характера. Такой результат достигается за счет увеличения дорожного просвета под рамой и мостом. Подъемник УАЗ может осуществляться двумя способами:

• поднять кузов над колесами и освободить для них как можно больше места;
• опускаем несколько ниже.

Не забывайте, что улучшая внедорожные качества машины, можно ухудшить другие ее характеристики. В частности, максимальное увеличение просвета дороги приводит к смещению центра тяжести вверх. При слишком сильном боковом наклоне существует риск опрокидывания. Иногда, проводя лифт кузова, несколько ослабляют его крепление к раме. При этом высота руля высоты дает возможность сорвать раму, что приведет к поломке высоких распорок, имеющих большой рычаг.

Подъем Хантера за счет улучшенной подвески

Да, если приклеить УАЗ, можно добиться улучшенной геометрической проходимости. Этот показатель важен при движении по неровному рельефу. Несомненно, лифт подвески и кузова предпочтительнее совместить, это сэкономит многие узлы при эксплуатации.

Лифт УАЗ можно осуществить самостоятельно. Пусть это трудоемкая работа, но она проста, а результат позволит водителю гордиться собой и своим железным другом.

Кузовной лифт Необходимо выполнить владельцу УАЗ Хантер для повышения проходимости собственного автомобиля. Как известно, внедорожники УАЗ считаются не очень надежными транспортными средствами, хотя это в определенной степени компенсируется недорогими запчастями.

Устройство такого автомобиля простое и ремонтопригодное. Его проходимость во многом зависит от того, как именно сконструированы колеса. Получается, если по слякоти машина идет хорошо на средних шинах, то на качественных он вообще-то будет вести себя отлично. Поэтому есть смысл установить иностранные колеса на «право». Но для того, чтобы они поместились в арки, необходимо выполнить лифт кузова УАЗ Хантер, а именно приподнять кузов над основанием кузова — по автомобильной терминологии выполнить «Бодиллифт», т. е. , «копыто».

Нельзя не отметить, что если делать лифт подвески ЕАЗ своими руками, то это приведет к некоторым негативным моментам, в частности, повысится его центр тяжести.

Такой подъем ослабляет крепление кузова внедорожника к раме, что увеличивает вероятность выхода из строя высокой проставки с большим рычагом.

Из положительных сторон такого тюнинга можно выделить следующие:

• повышение хаотичности внедорожника за счет того, что увеличивается удлинение базы кузова;
• появляется возможность установки колес большого диаметра;
• появляется возможность совмещения лифта подвески и резки арок, что делает надежными разные узлы УАЗ Хантер;
• положительно влияет на управляемость автомобиля;
• предотвращает повреждение карданного вала;
• создает более красивый внешний вид внедорожника.

Для того чтобы сделать кузовной лифт УАЗ своими руками понадобятся такие материалы и инструменты как:

• профиль; стальной лист
• ;
• сварочный аппарат;
• болты.

Автовладелец Изначально необходимо задать величину будущего устройства и расстояние, на котором будет располагаться рамка от кузова. Такой параметр должен быть в пределах 50 – 100 миллиметров.

После этого необходимо сделать распорку, учитывая выбранную лифтовую вышивку, для чего используется специальный профиль с квадратным сечением. Размеры его сторон должны быть сто миллиметров.

Выполнив лифт УАЗ Хантер своими руками, вам потребуется вырезать из профиля двенадцать заготовок. Зам каждого из них составляет 120 миллиметров. Из стального листа вырезают двадцать четыре квадрата по сто на сто миллиметров из стального листа утолщения в два-три миллиметра. В дальнейшем их приваривают к профильным сегментам. В результате кубы имеют неправильную конфигурацию. Все проставки на торцах сделаны десятимиллиметрового диаметра. Рама внедорожника является основным компонентом устройства, которое изготавливается. Для фиксации деталей используются шайбы, гайки и болты.

Для подготовки основы кузова к будущей работе потребуется отключить аккумулятор и подставить под колеса специальные упоры. Также откручиваются болты крепления радиатора. Чтобы поднять внедорожник, вам понадобится домкрат и опоры из дерева.

Таким образом, кузов автомобиля приподнимается до определенной вышивки. Для этого необходимо равномерно и поочередно поднимать части УАЗ Хантер, расположенные сзади и спереди.

Здесь самое основное, чтобы не происходило смещения основания кузова относительно рамы. В противном случае выполнить совмещение крепежных отверстий внедорожника с рамой будет сложно.

Каждая проставка ставится своими руками, для чего нужно будет снять заводские подушки, пристроив кузов непосредственно к раме с помощью болтов и проставок. Детали крепежа не затягиваются до упора. После этого внедорожник опускается прямо на раму. В ходе дальнейшего этапа работ потребуется окончательно затянуть болты и навернуть контргайку. Все компоненты устанавливаются в обратной последовательности. При необходимости выполняется удлинение требуемых шлангов, а также проводов внедорожника.

С помощью болгарки разрезаем на две части крепления рулевой колонки к основанию кузова УАЗ ХАНТЕР. Проводка, идущая вдоль рулевой колонки, защищает от искр. Затем осуществляется фиксация рулевой колонки в другое место, после чего она приваривается к торпеде. Такой лифт УАЗ можно осуществить не только на Хантер, но и на все остальные модели автомобиля.

Альтернативный способ увеличения вышивки на теле

Этот метод основан на использовании проставки для шайбы, которая используется в хоккее. Вы можете легко купить их в спортивных товаров. Хотя стоимость шайб чуть больше цены стальных листов. Хотя специалисты автосервиса не советуют пользоваться шайбами, так как они могут лопнуть. Поэтому лучше использовать моноблочные устройства: полиуретановые и капролоновые.

Некоторые покупают готовые наборы, специально предназначенные для бодилифта внедорожника.

Сначала двенадцать болтов крепления основания кузова к раме. При необходимости такие компоненты вырезаются. Приобретая новые болты, нужно обратить внимание на их длину, которая должна быть больше длины родных болтов на сдвижных проставках.

Интересует тюнинг УАЗ Хантер? Читать. Как сделать тюнинг УАЗ Патриот? Полезная информация в этой статье.

Данный способ тюнинга предусматривает необходимость его поднятия благодаря домкрату, а также выполнения нового прикручивания с помощью проставок. В результате вал рулевой колонки меняет угол наклона. Он опирается на щит двигателя, потому что под него вырезано специальное место. Рулевая колонка сдвигается одновременно с основанием кузова внедорожника. Специалисты советуют сделать ослабление крестовин, чтобы вал немного удлинился.

Внедорожник УАЗ Патриот в основном предназначен для преодоления не только дорожных покрытий, но и бездорожья. Эксплуатация автомобиля повышенной проходимости требует не только наличия полного привода, но и наличия большого дорожного просвета, что повысит проходимость автомобиля. Завод производитель сообщает, что стандартный клиренс внедорожника УАЗ Патриот составляет 21 см. Это довольно много, но как показывает практика, даже такого расстояния от нижней точки до земли иногда не хватает. Сегодня популярность набирает терминальный лифт или увеличение подвески. Сегодня мы рассмотрим, что для этого нужно сделать, особенности лифта передней и задней подвески, а также что входит в комплект для тюнинга.

Зачем нужна высокая подвеска собственно понятно — для повышения проходимости патриота в условиях сурового бездорожья. Кроме того, приподнимая подвеску, обеспечивается меньшая вероятность соприкосновения частей автомобиля с различными препятствиями. Лифт или тюнинговая подвеска помогает улучшить «угол въезда и съезда», что способствует меньшему зацепу различных порогов, ступенек и других препятствий. Еще один лифт подвески помогает улучшить угол рампы, а значит, во время движения по буграм или пескам шансов посадить внедорожник на «Пузо» будет меньше.

А для этого можно просто заменить колеса большего диаметра? Конечно, замена колес на диаметр R16 и более возможна, но только стоит учитывать, что изменится передаточное число. А для выравнивания передаточных чисел будут заменены мостовые редукторы и переделана раздаточная коробка. Все это возможно, возможно, но только следует учитывать немалую стоимость всех материалов.

Поэтому, если бы не еще один недостаток внедорожника УАЗ Патриот, который сейчас рассматривают, можно было бы просто заменить колеса и поднять кузов. Но это не решит проблему, которая кроется в слабой подвеске. При загрузке машины весом более 500 кг возникают проблемы с пружинами – они начинают гнуться, ломаться. Поэтому тюнинг подвески кузова позволяет компенсировать службу автомобиля под нагрузкой.

Замена штатных колес на другие с большим диаметром, переделка раздач, замена основных пар в мостах, а так же поднятие кузова и подвески — все это одним словом называется лифт или тюнинг. Но сегодня мы уделим внимание лифтовой подвеске, так как это самый простой и оптимальный способ увеличить дорожный просвет и тем самым сделать внедорожник более проходимым без лишних затрат.

Подвесной подъемник представляет собой подъемную раму над мостами. Но так как передняя ось УАЗ Патриот на рессорах, а задняя имеет рессоры, то и способы увеличения подвески соответственно отличаются.

Способы подвески руля высоты

Сделать подвеску руля на внедорожнике УАЗ Патриот можно тремя способами:

1. Подложить под упругие элементы проставки. Для этого пружины и рессоры приводятся в движение специальными прокладками, позволяющими поднять подвеску.
2. Но этот вариант приемлем для тех, у кого немалые финансы. Кроме того, пневмоподвеска долго не выдержит, если внедорожник будет жестко эксплуатироваться по пересеченной местности.
3. Замена штатных упругих элементов на усиленные и увеличенные. Этот вариант более приемлем, так как нет необходимости добавлять проставки, нарушающие прочность пружины и рессор.

Особенности лифта передней подвески

Передняя подвеска также испытывает значительные весовые нагрузки. Во-первых, это двигатель, вес которого достигает почти тонны. Кроме того, любители мощных автомобилей оснащают внедорожник усиленным бампером, кенгурятником и лебедкой, вес которой может достигать 100 кг и выше. В итоге получается приличная нагрузка на переднюю подвеску, которую нужно компенсировать лифтом. Лифт передней подвески УАЗ Патриот предусматривает замену штатных пружин на жесткие. Для этого рекомендуется остановить свой выбор на KybrD 5081+50мм. Аналогов достаточное количество, поэтому можно останавливаться на любых продуктах. Например, пружины от фирмы Тох Даг+50мм. Обязательно для увеличения подвески необходимо приобрести усиленные пружины, толщина штока которых должна быть не менее 16 мм. Ну и про длину конечно не забываем, но пружины выше +50 мм не рекомендуются, так как увеличится нагрузка на мост.

Но замены пружин недостаточно, т.к. длина амортизаторов стандартного производства желает лучшего. После установки усиленных элементов подвески ходов штатных амортизаторов будет недостаточно. Поэтому тюнинг передней подвески на УАЗ Патриот предусматривает установку новых амортизаторов. Для этого можно использовать изделия модели Tociko, размеры которых составляют 34,5 -57 см.

Пружина под пружину

Если вы все-таки решили пойти по первому пути и в целях экономии выбрали установку проставок, то знайте:

• Проставки необходимо устанавливать между пружиной и кузовом, не более 3 см;
• Используйте специальные полиуретановые прокладки;
• Необходимо убедиться в надежности конструкции.

Итак, выполнив лифт или тюнинг передней подвески, не забудьте о следующих моментах:

1. Заменить тормозные шланги на более длинные.
2. Если элеватор был значительным (свыше 10 см), то потребуется установка поперечной тяги.
3. Восстановление кастора.
4. После всех переделок необходимы.

Особенности лифта задней подвески

Задняя подвеска также требует лифта, который осуществляется путем замены штатных пружин, состоящих из трех листов, на четырехслойные. Под пружины можно поставить проставки из полиуретана, что поднимет машину на 5 см. Если поставить пружины четырьмя листами, а вдобавок установить проставки, то машина в этом случае поднимется на 10 см.

Процесс замены пружин мы рассматривать не будем, так как о нем вы можете узнать из статьи. На заднюю подвеску установлены четырехлистовые рессоры и, кроме них, на раму установлены проставки 6 см. На фото ниже показано, как будет выглядеть лифт после установки пружины из 4 листов и подушки из полиуретана 6 см.

Такой тюнинг внедорожника будет заметен не только снаружи, но и в салоне. Тюнинг задней подвески также достигается и благодаря использованию удлиненных сигл на рессорах. При этом обратите внимание на толщину стали пружин, ведь она должна быть не менее 3 мм.

Чтобы не собирать материалы по частям, уже есть готовый комплект лифта подвески подвески УАЗ Патриот. Такой комплект позволяет настроить подвеску в домашних условиях. Рассмотрим, что такое комплект.

Комплект лифта

Комплект, позволяющий провести тюнинг подвески и ее лифта, производится много известной фирмой Reef. Изначально следует отметить, что этот комплект не из дешевых, так как его цена составляет более 50 тысяч рублей.

Данный комплект обеспечивает полную компенсацию веса установленной на оборудование техники: пороги, бампер, лебедки и т.д. Что входит в комплект?

Итак, комплект, позволяющий провести тюнинг подвески УАЗ Патриот, состоит из:

• Пружины четырехлистные задние.
• Пружины для дров.
• Пружины передние +50 мм.
• Пружинные втулки.
• Задние амортизаторы усиленные.
• Амортизаторы передние усиленные.
• Серьги задних рессор.

Reef Kit

Этот комплект, позволяющий провести тюнинг передней и задней подвески, подходит для стандартных креплений, поэтому не нужно будет на ходу выдумывать или сверлить новые отверстия. Единственный недостаток, который входит в этот комплект, это его стоимость. Но те, кто испытал на себе чудесное действие такого тюнинга, остаются довольны. Следует учесть, что такой тюнинг автомобиля УАЗ Патриот не только улучшит проходимость автомобиля, но и изменит внешний вид автомобиля в лучшую сторону.

Вы можете проверить свой КБМ, и при необходимости уменьшить его!

Все владельцы УАЗ Патриот знают, что их автомобиль способен успешно передвигаться по любой поверхности, кроме воды, кроме . Но иногда, передвигаясь по пересеченной местности, многим не хватает стандартного дорожного просвета автомобиля (21 см) для преодоления препятствий. И многие-многие задумываются об увеличении клиренса по той причине, что машина находится в полной или частичной загрузке, теряя несколько очень нужных сантиметров между землей и кузовом машины.

Такая процедура даже называется — «лифт» подвески. В этой статье пойдет речь о том, как провести такую ​​процедуру: с помощью специального подъемника УАЗ Патриот, другими способами. Примечательно, что именно на автомобиле УАЗ Патриот можно сделать лифт не только подвески, но и кузова (бодилифт), но кузов будет в другой статье.

Зачем прорастать подвеску?

Увеличение высоты подвески, в первую очередь, способствует повышению проходимости автомобиля, за счет увеличения углов наклона, крена. Основные узлы автомобиля – коробка передач и двигатель также приподняты над землей. Кроме того, открывается возможность установки колес большего диаметра, чем стандартные. Правда для этого придется немного доработать арки.

Ну а кому-то просто хочется большего комфорта при передвижении по традиционным «русским» дорогам, чему мешают штатные рессоры, рессоры и маленькие колеса.

Еще одной причиной для поднятия подвески Патриота будет тот факт, что заводские пружины плохо переносят нагрузку автомобиля (от 500 кг), начинают сильно гнуться, могут даже сломаться. Фактически на лифте УАЗ Патриот подвеска сводится к поднятию рамы относительно мостов со всеми элементами их крепления. Однако передний мост отличается от заднего способами крепления (а значит, и способами подъемника): в первом случае это рессоры, во втором рессоры.

Способы увеличения дорожного просвета

Итак, можно выделить несколько способов тюнинга подвески УАЗ Патриот:

1. С помощью проставок, которые устанавливаются под рессоры или рессоры, тем самым поднимая автомобиль.
2. Путем замены стандартных элементов подвески, увеличенных и усиленных. При таком варианте отпадает необходимость в проставках.
3. Установка пневмоподвески вместо штатной. Это довольно трудоемкая работа, к тому же дорогостоящая. Конечно, плавность хода автомобиля с пневмоподвеской выше, чем с другими вариантами. Однако, если часто ездить по пересеченной местности, пневмобаллоны долго не растягиваются, так как в них будет продолжать лететь песок, грязь, мелкие камни.

Таким образом, лучшим вариантом из всех является установка увеличенных и усиленных упругих элементов подвески, так как установка проставок не решает проблем с прочностью штатных упругих элементов. А если учесть тот факт, что УАЗ Патриот подъемный, в том числе и для большей максимальной грузоподъемности, то вероятность их поломки возрастает в несколько раз.

Распорки используются в первую очередь из-за их экономической целесообразности. Перед их установкой желательно знать о следующих моментах:

• необходимо использовать проставки только из качественных материалов, не дающих «усадку». Например, полиуретан;
высота распорки
• не должна превышать 3 см;
• проставку надо ставить между пружиной и корпусом, а не между витками пружины!

Трудности в элеваторе передней подвески

Несмотря на то, что в дальних поездках и лесных тюленях на заднюю подвеску действуют значительные нагрузки (полный багажник, люди), передняя подвеска также испытывает самые высокие нагрузки. Следует помнить, что на переднюю ось приходится большая часть веса двигателя, а в некоторых случаях есть и дополнительные килограммы от установленной лебедки, силовой бампер более 100 кг.

Правильному подъему подвески УАЗ Патриот будет способствовать установка усиленных рессор, увеличенных по высоте. Для этого подходят пружины Kybrd 5081 или «Точ Даг», оба варианта дают увеличение просвета дороги + 50 мм. Можно подобрать и другие пружины, главное, чтобы толщина стержня была не менее 16 мм. Также нет смысла ставить слишком высокие пружины, потому что увеличивается нагрузка на мост. Желательно установить более мощные отбойники от Газели.

Теперь необходимо заменить штатные амортизаторы, длина которых не соответствует высоте новых пружин. Модели высотой 34,5 -57 см, например, фирмы Tokico. Ну и тормозные шланги все равно придется заменить на более длинные. Кроме того, в лифте более 5 см придется восстанавливать «Кастор», каждое увеличение высоты на 1 см валит на -0,64°. Неправильный угол кастера негативно влияет на управляемость. Причем менять кастер в шопке (поворотный кулак) не суть, так как это не решает проблем, связанных с поворотом моста.

Поворачивать мост необходимо, т.к. подшипник хвостовика при высоких значениях элеватора получает масляное голодание. Повернуть мост можно с помощью тюнинговых «палочек» или заводских гнутых. А так же, с помощью «откидных коробок», касторовых плит, сайлентблоков со смещенным центром. Здесь следует отметить, что дропбоксы, колесики на патриоте никогда не производились.

Кроме того, одной из основных проблем большого подвесного элеватора является биение кардана, возникающее из-за непараллельности осей хвостовиков. Здесь может понадобиться удлинение передних и задних карданов, с таким расчетом: при подъеме +80 мм — нужен распор толщиной 15-25 мм вперед и 15 мм назад. А так же так называемая панаровая тяга начинает работать на скручивание, решается покупкой готового комплекта удлинения этой тяги.

Лифт задней подвески — характеристики

Отдельного внимания заслуживает лифт задней подвески на УАЗ Патриот. На практике простая замена штатных трехсотых рессор, установка проставок — должного эффекта не дают. На кочках лежащего полицейского будут заметны пробои подвески, разного рода неадекватные задние колебания. А через некоторое время придется снова лезть под машину, потому что четырехлистовые рессоры прикроют, выровняв весь лифт.

Если учесть то, что на многих УАЗ Патриот владельцы вывешивают «калитку» под полноразмерное запасное колесо + силовой бампер, то нужно ставить усиленные пружины, увеличенные по высоте и с большей максимальной нагрузкой . Выбирать лучше из проверенных фирм: Tough Dog, Ironman, Reef. Бывалые путешественники рекомендуют весенние марки рифов, отмечая их высокую надежность не меньше, чем у первых двух марок. Но, при этом, стоимость рифа весеннего бренда в 2 раза меньше.

Оптимальным вариантом будет использование усиленного пружинного рифа с элеватором +50 мм и дополнительной нагрузкой 150-300 кг. Вес этих пружин даже больше, чем у четырехзвездочных от УАЗ Патриот Пикап, поэтому для их установки нужно быть готовым к серьезным физическим нагрузкам, если конечно все делать самому. Так как пружины имеют большой начальный изгиб (без нагрузки), при их установке необходимо будет освободить весь мост, и обязательно следить за тормозными шлангами и трубками, чтобы не повредить их.

Крепление стабилизатора увеличенное

Дополнительно необходимо приобрести: комплект полиуретановых втулок, серьги, стремянки удлиненные. Перед монтажом втулок их лучше всего смазать мылом или смазкой. После элеватора кость заднего стабилизатора может не совпадать с ушком стабилизатора, ее длина должна увеличиваться на те же 50 мм. Ну, а если еще поставить амортизаторы с газовым подпруфом и усилием +30%, например, «сток-авто», то о поломках подвески и посторонних звуках в салоне можно забыть.

Комплект лифта

Если вы не хотите заморачиваться с подбором запчастей отдельно, вы можете приобрести комплект лифта подвески на УАЗ Патриот, например, фирмы РИФ. Такой комплект способствует быстрой установке всех элементов без особых сложностей, так как все детали с вероятностью 100% подходят на свои места без доработки. Стоит отметить, что это «удовольствие» недешевое – стоимость таких наборов может достигать 50 000 рублей.

Итак, что входит в лифт подвески УАЗ Патриот:

• пружины задние;
• стремянки;
Пружины передние
• , увеличенные по высоте;
втулка пружинная
• ;
• задние, передние амортизаторы с повышенным усилием;
• серьги пружинки.

Разница «на лицо»

Первое время, после лифта, своего патриота не узнаешь, настолько «по-другому» он будет выглядеть. Например, из-под переднего бампера может быть пемс и редуктор моста. Да и сбоку машина будет смотреться иначе, возможно, старые колеса теперь покажутся слишком маленькими. Зато теперь можно будет преодолевать препятствия на пути, не боясь повредить какие-либо элементы подвески или кузова.

Разобрались с процессом передней и задней подвески на внедорожнике УАЗ Патриот. Но лифт не заканчивается только на подвеске, так что если вы желаете действительно провести тюнинг автомобиля и сделать его более проходимым, то без процедуры бодиллифта не обойтись. Что это такое и, как устроен лиф кузова на внедорожнике УАЗ Патриот, попробуем разобраться подробно.

Лифт кузова — процесс подъема кузова над рамой автомобиля. Осуществляется процесс поднятия различными способами, но наиболее приемлемым является установка распорок.

Для информации! На внедорожниках УАЗ Патриот возможен одновременный лифт подвески и лифт кузова. Но не исключено остановиться либо только на первом варианте, либо на втором.

Bodillift позволяет увеличить пространство в колесных арках, что позволит заменить штатные колеса на более оригинальные. Если лифт подвески приподнимает внедорожник УАЗ патриот над дорогой, то бодилифт позволяет увеличить расстояние от кузова до земли. Если на внедорожнике подвеска увеличивается, то меняется геометрическая проходимость. Bodylift Body никак не влияет на эту проходимость, что собственно и является одним из преимуществ.

Зачем вам Бодилифт.

С завода внедорожник УАЗ Патриот комплектуется штатными колесами пятнадцатого диаметра. На первый взгляд, казалось бы, для джипа маловато, но проехав один раз по пересеченной местности, понимаешь все минусы этого автомобиля. Конечно, Патриот с завода рассчитывался на эксплуатацию в условиях бездорожья, но для улучшения проходимости системная переработка будет в целом переработана. Но сегодня мы обратим внимание на подъем кузова над рамой, что позволит, в первую очередь, установить больший диаметр дисков R16 или R17, а также 33 дюйма колес. Под такие колеса достаточно будет поднять кузов на 60 мм с помощью установки проставок. Если планируется сделать тюнинг полный, чтоб другие
мы позавидовали и установили 35 дюймовые колеса, тогда все будет намного сложнее. В такой ситуации не обойтись без резки металла, и к этому следует относиться внимательнее. Бодилифт внедорожника УАЗ Патриот на 60 мм осуществляется в домашних условиях своими руками и не требует особых навыков. Потребуется только помощь друга и необходимый инструмент, но с этим не возникает.

Итак, мы выяснили, зачем нужен кузовной лифт на внедорожник УАЗ Патриот, а теперь разберемся, что потребуется для этого процесса?

Что нужно иметь для установки

Перед тем, как начать поднимать кузов, необходимо приобрести специальный комплект для кузова патриот. Нужно сразу оговориться, что бодилифтинг обходится намного дешевле, чем лифтинг подвески. Стоит комплект кузовного лифта в районе 5-6 тысяч рублей, который по карману владельцам такого джипа.

В комплект входят специальные проставки из Капролона, которые собственно и устанавливаются между кузовом и рамой внедорожника УАЗ Патриот. Стяжка кузова с рамой осуществляется при помощи специальных стяжных болтов, которые также идут в комплекте. Проставки уже имеют соответствующие размеры и рассчитаны именно на то, чтобы выдерживать серьезные нагрузки.

Лифт кузова можно провести с помощью самодельной проставки или различных предметов, но следует внимательно подойти к этому вопросу. Ниже приведен пример самодельной металлической распорки.

Хотя многие автовладельцы пренебрегают этим утверждением и устанавливают стальные проставки, приваривая их к раме. После того, как комплект готов к установке, можно приступать к собственно процедуре крепления.

Установка проставок

Перед установкой проставок необходимо открутить крепления кузова к раме так, чтобы в этих местах он был приподнят. В первую очередь внедорожник устанавливается на ровную поверхность над смотровой ямой, а под колеса устанавливаются опоры. Под капотом в правой части находим провод со штекером, который питает кислородный датчик. Его в самом начале работы следует отключить, так как его длины будет недостаточно. Как его подключить после процедуры бодилифта, рассмотрим далее. Приступаем к процессу откручивания скоб:

Комплект места для Bodilyft

1. В задней части кузова крепится к раме двумя болтами, которые находятся сразу за бампером. Для их извлечения и установки новых потребуется снять коврик в багажнике.
2. Следующие два болта расположены под задними сиденьями. Для этого сиденья следует поднять, а в отверстиях коврика найти болты и отпустить их.
3. Двигаемся дальше и находим еще два болта под ковриком в ногах водителя и пассажира.
4. Еще два кронштейна расположены перед радиатором. Чтобы их открутить, нужно открутить все крепления от радиатора. Нет необходимости в демонтаже опор и труб.

Открутив гайки всех болтов крепления кузова, не нужно торопиться извлекать их из отверстий, чтобы не произошло смещения.

Итак, теперь можно переходить к подготовке отверстий для установки новых болтов от кузовного подъемника. Эти болты имеют диаметр 12 мм, а стандартное отверстие рассчитано под 10 мм. Поэтому сверлом на 12 мм просверлите все отверстия, из которых были вытащены штатные болты. Заводить его следует из передних проемов, поэтому он поднимается за переднюю часть внедорожника с помощью двух домкратов. Подъем необходимо производить синхронно, чтобы не произошло смещения.

После поднятия кузова на необходимую высоту в месте соединения устанавливаются проставки. Далее осуществляется установка болтов, и только после этого можно опускать переднюю часть. Задняя часть поднимается точно так же, и устанавливаются проставки. Проставки устанавливаются с самого начала, то есть изделия монтируются в местах стыка рамы с кузовом под ноги водителя и пассажира, затем под задними сиденьями и в конце багажника.

После того, как будут установлены передние проставки под ноги водителя и пассажира, необходимо постепенно, контролируя направление болтов, опустить кузов. В такой ситуации рекомендуется работать с другом, чтобы не допустить ошибок. Все распорки установлены последовательно. После этого остается накрутить гайки на болты, и процесс подъема кузова завершен.

Отделочные работы

Обдув внедорожника УАЗ Патриот после установки проставок 6 см имеет некоторые отклонения. Они должны быть немедленно устранены. После Бодилифта вы сами поймете, что за отклонения, но мы этот момент рассмотрим сразу.

• Рычаг переключения передач. Так, в первую очередь восстановит в пол, не давая возможности включить заднюю и пятую передачи. Решить проблему можно, переварив рычаг или срезав ту часть корпуса, которая мешает ходу ручки.
• Виконты и кожух. Если внедорожник не был заменен на виконты на электровентиляторах, придется производить некоторые переделки. Виконты вместе с двигателем оставлены внизу корпуса, а кожух, закрывающийся вентилятором, крепится к радиатору. Чтобы лопасти не касались кожуха, необходимо будет зафиксировать его с помощью дополнительных пластин.
• Датчик кислорода. В начале установки лифта кузова мы отключили кислородный датчик. Теперь его нужно подключить к штекеру. Для этого демонтируйте угловой переход провода и вытащите его. Итак, датчик подключен. На фото ниже показано, что должно получиться.
• Задний и передний бампер. Бампер тоже нуждается в переработке, так как после изготовления кузовного лифта эти изделия остались ниже 6 см. Чтобы убрать образовавшийся зазор между бампером и кузовом, нужно переделать крепления переднего и заднего бамперов. Крепления срезаются с каркасом и перевариваются на высоту 6 см.

Это все элементы, которые нуждаются в переработке. На данном этапе лифт кузова на УАЗ Патриот завершен. Теперь можно установить новые колеса 33 размера и отправиться на первые тесты.

На данном этапе можно подвести итоги и сообщить, что приподнятый внедорожник выглядит намного круче. Теперь каждая легковая машина на дороге будет как на ладони, а преодоление препятствий на бездорожье превратится не в испытание, а в удовольствие.

Вы можете проверить свой КБМ, и при необходимости уменьшить его!

Ульяновский автомобильный завод

ООО «Ульяновский автомобильный завод» — легендарный автомобильный завод с 80-летней историей, специализирующийся на выпуске полноприводных легковых автомобилей и малотоннажных грузовых автомобилей повышенной проходимости под торговой маркой УАЗ. С 2000 года входит в структуру автомобильного концерна SOLLERS.

У компании амбициозные планы не только в России и странах бывшего Советского Союза, но и на рынках по всему миру. По словам главы УАЗа Вадима Шевцова, компания стремится закрепиться в Латинской Америке, Вьетнаме, Африке, на Ближнем Востоке и в Китае. Ожидается, что из 100 000 выпущенных УАЗ Патриотов две трети найдут иностранных покупателей.

В июле 1941 года Государственный Комитет Обороны СССР принял решение об эвакуации из Москвы ряда крупных предприятий. Было принято решение открыть сборочное производство Завода имени Сталина (ЗИС) в Ульяновске. По решению Правительства СССР от 19 окт.41 часть коллектива Московского автозавода вместе с оборудованием эвакуировали в Ульяновск. К началу 1942 года цех боеприпасов выпустил первую продукцию — авиационные снаряды.

К маю 1942 года были собраны первые пять машин ЗИС-5. В феврале 1942 года началась стендовая сборка автомобилей для фронта. В июле скорость сборки возросла до 20-30 автомобилей в сутки. Ульяновский филиал № 4 ЗИС (УлЗИС) официально назначен головным предприятием по производству автомобилей ЗИС-5. Были собраны и отправлены на фронт десятки грузовиков. Осенью началось производство двигателей малой мощности L3/2 для нужд армии. К концу 1942, на заводе уже работало около 4 тысяч молодых рабочих.

22 июня 1943 года Государственный Комитет Обороны принимает решение о строительстве автомобильного завода в Ульяновске. Для этого горисполком выделил 200 га земли за рекой Свиягой под промышленное и жилищное строительство. Строительство автомобильного завода положило начало одному из крупнейших районов города Ульяновска.

К маю 1943 года был выпущен опытный дизельный грузовик УльЗИС-253 — первая машина Ульяновского автозавода. Этот 3,5-тонный дизельный грузовик не уступал американскому «Студебекеру» по экономичности двигателя и динамическим качествам, за что получил высокую оценку специалистов. В конце 1944 автомобиль марки ЗИС-5 был переведен на Урал, в город Миасс, а Ульяновскому автозаводу было поручено освоить и наладить производство автомобилей ГАЗ-АА.

26 октября 1947 года с главного конвейера сошел первый полуторатонный грузовик ГАЗ-АА. 13 марта 1949 года с главного конвейера сошел 10-тысячный грузовик. В две смены выпуск достиг 140 вагонов. На октябрьской демонстрации 1949 года впервые был продемонстрирован опытный образец однотонного грузовика УАЗ-300. В 1950, он успешно прошел дорожные испытания. Но этому детищу ульяновских конструкторов не суждено было пойти в серию.

В 1954 году создается Отдел главного конструктора (ОГК). Сначала это была небольшая группа во главе с И. А. Давыдовым, которая получала от ГАЗа документацию и передавала ее после обработки и комплектования в отдел технологии. С приходом новых специалистов начинается разработка новых автомобилей семейства УАЗ. В конце года наладочные партии ГАЗ-69сходить с конвейера.

Приказом министра в 1956 году Ульяновскому автозаводу было поручено освоить производство автомобилей повышенной проходимости ГАЗ-69 и ГАЗ-69А и прицепов, ранее выпускавшихся в Горьком. С этого года УАЗ официально специализируется на выпуске малотоннажных внедорожников. Весной УАЗу было поручено в сжатые сроки провести цикл опытно-конструкторских работ по созданию нескольких типов автомобилей, в том числе скорой помощи, грузовика, фургона, микроавтобуса. Была принята новая для тех времен компоновка с кабиной над двигателем, которая не использовалась ни одной фирмой на внедорожниках. Такая компоновка позволила увеличить объем кузова без увеличения длины автомобиля.

Экспорт автомобилей УАЗ начался в 1959 году: ульяновские вездеходы отправлялись в 22 страны мира. Автомобили Ульяновского автозавода имели хорошую репутацию благодаря своей неприхотливости в эксплуатации и надежности. По ходовым качествам УАЗы превосходили зарубежные аналоги, чем снискали себе уважение зарубежных автомобилистов.

Группа конструкторов автозавода получила авторское свидетельство на изобретение толкающего штангового транспортера в 1960. Внедрение новой системы в сборочное производство оказалось настолько эффективным, что газета «Известия» писала: Такого комплекса нет ни на ГАЗе, ни на ЗИЛе. Ульяновцы как бы опередили своих старших братьев, у которых недавно брали уроки крупного производства.

В январе 1961 года было принято решение о разработке новых моделей. В конце года началось серийное производство бортового грузовика УАЗ-451Д и фургона УАЗ-451. 12 декабря с нового конвейера сошли первые автомобили. Модификации этих автомобилей выпускаются на заводе и по сей день.

В начале 1965 года с конвейера сошел 250-тысячный ГАЗ-69. Завершена разработка легкового автомобиля УАЗ-469. УАЗ-469 должен был заменить ГАЗ-69. После тщательной работы конструкторов над кабиной, подвеской и мостами были проведены контрольные испытания, после чего документация на машину была передана в отдел подготовки производства.

В мае 1966 года в Москве прошла международная выставка сельскохозяйственной техники с участием представителей 20 стран мира. По решению жюри грузовик УАЗ-452Д был удостоен золотой медали. Этот автомобиль стал незаменимым помощником сельхозработников страны благодаря своей маневренности, проходимости и неприхотливости в эксплуатации. 20 августа УАЗ был награжден орденом Трудового Красного Знамени.

В январе 1967 года Министерство автомобильной промышленности СССР и Госплан СССР утвердили проектное задание на реконструкцию и расширение завода. Эта задача состояла в том, чтобы увеличить производство автомобилей в 3,5 раза и начать выпуск новых моделей.

2 ноября 1971 года на заседании техсовета было принято решение о переводе производства без остановок с автомобилей ГАЗ-69 и ГАЗ-69А на автомобили УАЗ-469 и УАЗ-469Б. В 1972 УАЗ-469 успешно прошли государственные испытания. 4 августа завершено расширение главного конвейера. Грузовая линия введена в эксплуатацию. 15 декабря с главного конвейера сошла наладочная партия автомобилей УАЗ-469.

18 февраля 1974 года с конвейера сошел миллионный УАЗ. Этим автомобилем стал УАЗ-452 (фургон), завоевавший к тому времени большую популярность у автомобилистов. В августе 1974 года три автомобиля УАЗ-469Б поднялись по серпантинному склону Эльбруса на высоту 4000 метров над уровнем моря. Чистое время набора высоты составило всего 38 минут. 16 февраля 1976, автомобильный завод награжден вторым орденом Трудового Красного Знамени. 27 декабря автомобильному двигателю ЮМЗ-451 М присвоен Государственный Знак качества.

В 1983 году группа конструкторов УАЗа получила правительственные награды за изобретение плавающего автомобиля «Ягуар». Эта модель предназначалась для армии, в частности для пограничников. До сих пор аналогов этой машине в мире нет — ее скорость на воде 8-10 км/ч.

В 1992 году УАЗ был преобразован в ОАО «Ульяновский автомобильный завод» (ОАО «УАЗ»). А в 1993 года началось производство автомобилей новой модификации УАЗ-31514. Эта модификация автомобиля УАЗ-469 с повышенными потребительскими качествами отличалась наличием металлической крыши, регулируемых сидений, новых дверных замков. Расширение ряда модификаций предусматривало комплектацию автомобиля УАЗ-31514 новыми, более экономичными двигателями и рессорной передней подвеской.

В марте 2003 года во Вьетнаме открылся сборочный завод УАЗов. 26 марта автомобиль УАЗ Симбир по итогам 2002 года стал одним из победителей Всероссийской конкурсной программы «100 лучших товаров России» и получил право ношения серебряного знака в течение двух лет. В апреле УАЗ Симбир с ЗМЗ-409двигатель представлен на международной выставке в Шанхае. 20 ноября с конвейера сошел последний автомобиль УАЗ-31512 (модификация УАЗ-469). За ним первый УАЗ Хантер.

В конце 2003 года Сборочно-кузовное производство УАЗ прошло сертификационный аудит на соответствие системы менеджмента качества предприятия требованиям международных стандартов. 16 января представители немецкой компании «TUV Management Service» вручили автозаводу сертификат соответствия системы качества требованиям ISO 9.001:2000.

17 августа 2005 года на Ульяновском автомобильном заводе началось серийное производство внедорожника УАЗ Патриот, вобравшего в себя лучшие технические решения последних 10 лет. Для производства новинки на заводе запустили новую сварочную линию, построили новый покрасочный комплекс Eisenmann и модернизировали главный конвейер. Кроме того, была внедрена новая производственная система, аналогичная той, что используется на японских автозаводах, а заводской персонал был обучен специально для новой модели.

Люди за пределами России, вероятно, имеют некоторые укоренившиеся заблуждения о российских внедорожниках, представляя себе расшатанные 40-летние джипы, которые не заботятся о комфорте водителя и пассажиров. Не заблуждайтесь, такие тоже существуют, но УАЗ Патриот, среднеразмерный внедорожник производства Ульяновского автомобильного завода, точно не один из них.

Патриот, производство которого впервые началось в 2005 году, стал не чем иным, как революцией для российской автомобильной промышленности, когда он впервые сошел с конвейера. В отличие от остальной части отрасли, дизайн УАЗа был уникальным, гладким и мгновенно узнаваемым. В феврале 2008 года началось серийное производство легких коммерческих автомобилей на базе внедорожника УАЗ Патриот. Новая модель получила название УАЗ Карго и выпускалась в нескольких модификациях: с открытой грузовой платформой, с тентованным кузовом высотой 1,4 метра, а также в виде шасси для установки надстроек. В августе началось серийное производство автомобилей УАЗ Патриот с всемирно известным дизельным двигателем Iveco. Стартовал серийный выпуск нового УАЗ Пикап.

Патриот отличался большой грузоподъемностью, хорошими внедорожными качествами, дешевыми деталями и доступной ценой для использования как сельскими жителями, так и любителями городских внедорожников. Автомобиль на много лиг опередил своих предшественников, военных джипов советской разработки, получивших признание во всем мире среди военных энтузиастов. С момента своего создания Patriot также был модифицирован для использования в военных целях, совсем недавно для операций в Сирии.

В 2014 году внедорожник среднего размера подвергся существенному фейслифтингу, включая новые фары и задние фонари, решетку радиатора, бамперы, 18-дюймовые колеса, бескаркасные щетки стеклоочистителя, новую пневматическую систему подъема капота и усовершенствования шасси. В салоне Патриот получил двухцветные сиденья, улучшенную аудиосистему и опциональную мультимедийную систему со встроенной навигацией и парктроником.

УАЗ представил предварительную версию своего нового Патриота 2017 модельного года, и, по словам специалистов из «Автовести», новая модель не разочаровала. Фактически, уже забравшись в пятерку лучших внедорожников, продаваемых в России в прошлом году, Патриот теперь стремится конкурировать с иностранными производителями внедорожников с точки зрения качества и доли рынка, оставаясь при этом доступным (ожидается, что цены будут варьироваться от 13 000–16 500 долларов США на внутреннем рынке). Фактически, маркетинг УАЗа для автомобиля рекламирует его как «внедорожник по цене седана». Кроме того, компания планирует внедрить автоматическую коробку передач, к чему давно призывали городские водители, но от чего УАЗ откладывал в пользу надежности и сохранения внедорожных характеристик автомобиля.

В 2011 году Ульяновскому автомобильному заводу исполняется 70 лет. Специально для поклонников марки на экспортных рынках УАЗ выпускает лимитированную серию юбилейного УАЗ Hunter, а на территории Российской Федерации – лимитированную серию юбилейного УАЗ Patriot. 7 ноября 10 автомобилей УАЗ приняли участие в торжественном шествии по Красной площади в Москве, посвященном 70-летию легендарного парада войск Красной Армии, состоявшегося в 1941 году в осажденной фашистами столице.

2013 год стал для Ульяновского автомобильного завода рекордным за последние годы по количеству автомобилей, реализованных на внешних рынках (рост продаж на 37% по сравнению с 2012 годом). Автомобили УАЗ поставлялись в 20 стран мира. В конце марта экспедиция на внедорожнике УАЗ Патриот достигла побережья Северного Ледовитого океана. Впервые в истории российский внедорожник пересек Якутию по зимникам и замерзшей тундре, дошел до якутского поселка Юрюнг-Хая и впервые через Таймылыр проехал с западной стороны в один из самых северных портов России. на Тикси, став единственным и по праву первым пересекшим 73-ю параллель северной широты своим ходом. Полярная экспедиция завершилась в Красноярске. За 38 дней внедорожник УАЗ Патриот успешно преодолел более 21 000 км пути, проехав по дорогам общего пользования, зимникам, замерзшей тундре и льду моря Лаптевых.

Российский внедорожник УАЗ Патриот впервые принял участие в легендарном марафоне «Дакар». На сложнейшей гонке Дакар-2015, которая проходила с 4 по 17 января в Южной Америке, УАЗ Патриот успешно преодолел всю дистанцию ​​гонки в качестве автомобиля сопровождения журналистов и менеджеров белгородской команды АСК Вираж.

В конце февраля 2015 года УАЗ выпускает прощальную спецверсию модели Hunter с символичным названием Victory Series. Создателей спецверсии вдохновило главное событие в истории России 2015 года — 70-летие Победы в Великой Отечественной войне. Лейтмотивом сериала «Победа» стал культовый советский фильм «В бой идут одни старики», рассказывающий о буднях летчиков-истребителей в годы Второй мировой войны. Рисунок нотного стана нанесен на корпус «командирского УАЗика» с двух сторон аэрографией, выполненной по аналогии с изображением на фюзеляже истребителя главного героя фильма, позывной которого «Маэстро». .

В период с 16 по 19 июня 2015 года Ульяновский автомобильный завод принял участие в Международном военно-техническом форуме «АРМИЯ-2015», который впервые прошел на базе Военно-патриотического парка культуры и База отдыха Вооружённых Сил Российской Федерации в парке «Патриот». С 20 по 23 октября 2015 года УАЗ принимает участие в Международной выставке средств государственной безопасности «Интерполитех-2015», которая проходит в Москве на территории ВДНХ. Представлены три спецавтомобиля УАЗ — Патруль, Дежурная часть, Кинолог, а также обновленные модели УАЗ Карго и УАЗ Патриот.

Ведущий российский производитель внедорожников УАЗ занял одиннадцатое место из 63 по объему продаж новых автомобилей в России в 2015 году согласно рейтингу АЕБ. По итогам 2015 года УАЗ занял 2-е место по общему объему продаж легких коммерческих автомобилей. Россия. В рамках программы повышения качества продукции на Ульяновском автомобильном заводе введен в эксплуатацию новый цех по сварке кузовов автомобилей семейства «Патриот».

В апреле 2016 года Ульяновский автомобильный завод занял 19-е место в ежегодном рейтинге РБК «50 крупнейших технологических компаний России». УАЗ — единственный российский автопроизводитель, входящий в топ-20 крупнейших технологических компаний по версии РБК. Рейтинг составлен на основе шорт-листа из 92 российские компании, занимающиеся разработкой и производством уникальных технологических продуктов и технологий.

24 ноября 2016 года Ульяновский автомобильный завод отмечает свое 75-летие. За 75 лет УАЗ выпустил около 5 миллионов автомобилей более 250 модификаций и экспортировал их в 130 стран мира. На сегодняшний день модельный ряд УАЗ насчитывает более 6 моделей и около сотни их модификаций.

В 2019 году произошло эпохальное событие в многолетней истории марки – впервые модель УАЗ серийно оснащается автоматической коробкой передач. Отныне внедорожник Патриот можно приобрести с шестиступенчатой ​​коробкой передач PUNCH Powerglide 6L50 французского производства. УАЗ приступил к тестированию автомобилей с технологией Connected car. Последнее предполагает наличие встроенных функций телематики, онлайн-сервисов и мобильного приложения для клиентов, с помощью которого можно управлять новым функционалом и получать информацию от различных систем автомобиля. Это решение позволяет снизить стоимость операционных машин за счет данных в режиме реального времени и возможности построения на их основе предиктивной аналитики, а также предоставления дополнительных онлайн-сервисов исходя из потребностей конкретного клиента.

В 2021 году производство автомобилей УАЗ стартовало в Эфиопии – специальное соглашение об организации сборки на территории республики подписали представители Ульяновского автозавода и Bazra Motors. Помимо всех версий УАЗ Патриот, Пикап и Профи, с конвейера сойдут внедорожники Hunter и модели классической линейки SGR.

НОВОСТИ ПИСЬМО

Присоединяйтесь к списку рассылки GlobalSecurity.org

Введите свой адрес электронной почты

ТО УАЗ патриот. Регулярное техническое обслуживание и ремонт автомобиля УАЗ Патриот

Но, в зависимости от условий эксплуатации УАЗ, интервалы техобслуживания меняются. Если автомобиль эксплуатируется в тяжелых условиях или используется экстремальный тип вождения, то периодичность ТО смещается в сторону уменьшения его интервалов с 10 000 км до 5 000 км.

ТО — 0 (2000км)
	300
	300
Двигатель — замена масла и масляный фильтр с промывкой	750
	0
	1050
Раздаточная коробка — замена масла	450
Коробка передач – замена масла	450
	300
Масло гидроусилителя рулевого управления – проверка уровня	150
	300
	600
	750
	750
	750
	750
Протяжка системы охлаждения, топливопроводов и форсунок, выхлопных систем и коллекторов	1050
	300
	0
	1500
Шарниры — смазка (комплект)	600
Редуктор переднего моста — замена масла	300
Редуктор заднего моста — замена масла	300
Соединения рулевой тяги — смазка	450
Коленчатый вал и шкив генератора — крепления протяжки	300
	150
Итого:	12600 Зарегистрироваться
ТО — 1 (10. 000 км)
Задний карданный вал — смазка	300
Передний карданный вал — смазка	300
	600
Диагностика ходовой, состояния элементов передней и задней подвески и рулевого управления	0
Подшипники левой ступицы — регулировка	750
Правый ступичный подшипник — регулировка	750
Протяжка крепления карданных валов, ведущих фланцев к ступицам рулевых	750
Ремень привода навесного оборудования — регулировка (за 1 шт.)	300
	600
	150
Технические жидкости – проверка уровней	0
Шарниры (комплект) — смазка	600
Углы установки колес — регулировка	1500
Соединения рулевой тяги — смазка	450
Итого:	7050 Зарегистрироваться
ТО — 2 (20. 000 км)
Задний карданный вал — смазка	300
Передний карданный вал — смазка	300
Двигатель – замена масла и масляного фильтра	600
Диагностика ходовой, состояния элементов передней и задней подвески и рулевого управления	0
	150
	450
Масло гидроусилителя рулевого управления – проверка уровня	150
Подушки двигателя — крепления протяжки	300
Подвеска передняя и задняя — элементы крепления протяжки	600
Протяжка узлов, агрегатов и деталей трансмиссии, двигателя и кузова к раме	750
	450
Технические жидкости – проверка уровней	0
Топливный фильтр – замена	600
Воздушный фильтр — замена	900
Шарниры (комплект) — смазка	600
Соединения рулевой тяги — смазка	450
Шкив насоса охлаждающей жидкости — протяжка	150
Итого:	6750 Зарегистрироваться
ТО — 3 (30. 000 км)
Задний карданный вал — смазка	300
Передний карданный вал — смазка	300
	750
Компьютерная диагностика ECM и ABS	1050
Диагностика ходовой, состояния элементов передней и задней подвески и рулевого управления	0
Протяжка крепления карданных валов, ведущих фланцев к ступицам рулевого управления	750
Ремень привода навесного оборудования — регулировка (за 1 шт.)	300
Фары — регулировка направления	600
Стояночный тормоз — регулировка	150
Подшипники левой ступицы — регулировка	750
Правый ступичный подшипник — регулировка	750
Шарниры (комплект) — смазка	600
Технические жидкости – проверка уровней	0
Углы установки колес — регулировка	1500
	450
Итого:	8250 Зарегистрироваться
ТО — 4 (40. 000 км)
Задний карданный вал — смазка	300
Передний карданный вал — смазка	300
Двигатель – замена масла и масляного фильтра	600
Диагностика ходовой, состояния элементов передней и задней подвески и рулевого управления	0
Контрольное отверстие в насосе системы охлаждения — очистка	150
Масло гидроусилителя рулевого управления – проверка уровня	150
Крепления двигателя — крепления протяжки	300
Подвеска передняя и задняя — элементы крепления протяжки	600
	0
Протяжка узлов, агрегатов и деталей трансмиссии, двигателя и кузова к раме	750
Свечи зажигания — замена	1050
Технические жидкости – проверка уровней	0
Масло в узлах — замена	1500
Петли и дверные замки — смазка	450
Воздушный фильтр — замена	900
Шарниры (комплект) — смазка	600
Соединения рулевой тяги — смазка	450
Итого:	8100 Зарегистрироваться
ТО — 5 (50. 000 км)
Диагностика ходовой, состояния элементов передней и задней подвески и рулевого управления	0
Угол установки колес — регулировка	1500
Компьютерная диагностика ECM и ABS	1050
Технические жидкости – проверка уровней	0
Ремень привода навесного оборудования — регулировка	300
Масло ГУР — замена	600
Крепления генератора и стартера — протяжка	300
Протяжка крепления карданных валов, ведущих фланцев к ступицам рулевых	750
Фары — регулировка	600
Двигатель – замена масла и масляного фильтра	600
Задний карданный вал — смазка	300
Передний карданный вал — смазка	300
Соединения рулевых тяг (комплект) — смазка	450
Шарниры (комплект) — смазка	600
	600
	750
Смазка подшипников ступицы переднего и заднего колеса — замена	6000
Топливный фильтр – замена	600
Инжектор — промывка	2300
Итого:	17600 Зарегистрироваться
ТО — 6 (60. 000 км)
Задний карданный вал — смазка	300
Передний карданный вал — смазка	300
Двигатель — замена масла и масляный фильтр с промывкой	750
Диагностика ходовой, состояния элементов передней и задней подвески и рулевого управления	0
Крепления двигателя — крепления протяжки	300
Петли и дверные замки — смазка	450
Подвеска ДВС – проверка состояния	0
Подшипники левой ступицы — регулировка	750
Правый ступичный подшипник — регулировка	750
Протяжка креплений узлов, агрегатов и деталей трансмиссии, двигателя и кузова к раме	750
Ремень генератора с роликами — замена	1500
Стояночный тормоз — регулировка	150
Технические жидкости – проверка уровней	0
Шкив насоса охлаждающей жидкости — протяжка	150
Воздушный фильтр — замена	900
Охлаждающая жидкость — замена	1200
Шарниры (комплект) — смазка	600
	450
Соединения рулевой тяги — смазка	450
Итого:	9750 Зарегистрироваться
ТО-7 (70 000 км)
Диагностика ходовой, состояния элементов передней и задней подвески и рулевого управления	0
Углы установки колес — регулировка	1500
Компьютерная диагностика ECM и ABS	1050
Технические жидкости – проверка уровней	0
Ремень привода навесного оборудования — регулировка (1 шт. )	300
Масло гидроусилителя рулевого управления — проверка уровня	150
Подвеска передняя и задняя — элементы крепления протяжки	600
Крепления генератора и стартера — протяжка	300
Протяжка системы охлаждения, топливопроводов и форсунок, выхлопных систем и коллекторов	1050
Протяжка крепления карданных валов, ведущих фланцев к ступицам рулевых	750
Двигатель – замена масла и масляного фильтра	600
Задний карданный вал — смазка	300
Передний карданный вал — смазка	300
Соединения рулевых тяг (комплект) — смазка	450
Масло в узлах — замена	1500
Шарниры (комплект) — смазка	600
Итого:	9450 Зарегистрироваться
ТО — 8 (80000 км)
Диагностика ходовой, состояния элементов передней и задней подвески и рулевого управления	0
Подвеска ДВС – проверка состояния	0
Подшипники левой ступицы — регулировка	750
Правый ступичный подшипник — регулировка	750
Технические жидкости – проверка уровней	0
Стояночный тормоз — регулировка	150
Протяжка креплений узлов, агрегатов и деталей трансмиссии, двигателя и кузова к раме	750
Крепления двигателя — крепления протяжки	300
Шкив насоса охлаждающей жидкости — протяжка	150
Топливный фильтр – замена	600
Контрольное отверстие в насосе системы охлаждения — очистка	150
Свечи зажигания — замена	1050
Двигатель – замена масла и масляного фильтра	600
Задний карданный вал — смазка	300
Передний карданный вал — смазка	300
Соединения рулевых тяг (комплект) — смазка	450
Петли и дверные замки — смазка	450
Шарниры (комплект) — смазка	600
Воздушный фильтр — замена	900
Фильтр топливного насоса – замена	1500
Итого:	9750 Зарегистрироваться
ТО — 9 ( км)
Диагностика ходовой, состояния элементов передней и задней подвески и рулевого управления	0
Компьютерная диагностика ECM и ABS	1050
Углы установки колес — регулировка	1500
Технические жидкости – проверка уровней	0
Ремень привода навесного оборудования — осмотр	300
Масло гидроусилителя рулевого управления – проверка уровня	150
Крепления генератора и стартера — протяжка	300
Протяжка крепления карданных валов, ведущих фланцев к ступицам рулевых	750
Фары – регулировка направления	600
Двигатель — замена масла и масляного фильтра с прокачкой	750
Смазка подшипников ступиц передних и задних колес — замена с протяжкой тормоза	6000
Задний карданный вал — смазка	300
Передний карданный вал — смазка	300
Соединения рулевых тяг (комплект) — смазка	450
Подшипники вала рулевой колонки — смазка	450
Шарниры (комплект) — смазка	600
Цепь ГРМ — замена	18600
Итого:	32100 Зарегистрироваться
ТО -10 (100 000 км)
Диагностика ходовой, состояния элементов передней и задней подвески и рулевого управления	0
Подвеска ДВС – проверка состояния	0
Технические жидкости – проверка уровней	0
Подшипники левой ступицы — регулировка	750
Правый ступичный подшипник — регулировка	750
Масло в агрегатах — проверка уровня	450
Стояночный тормоз — регулировка	150
Протяжка креплений узлов, агрегатов и деталей трансмиссии, двигателя и кузова к раме	750
Протяжка крепления карданных валов, ведущих фланцев к ступицам рулевых	750
Двигатель – замена масла и масляного фильтра	600
Задний карданный вал — смазка	300
Передний карданный вал — смазка	300
Соединения рулевых тяг (комплект) — смазка	450
Крепления двигателя — крепления протяжки	300
Подвеска передняя и задняя — элементы крепления протяжки	600
Шкив насоса охлаждающей жидкости — протяжка	150
Топливный фильтр – замена	600
Контрольное отверстие в насосе системы охлаждения — очистка	150
Петли и дверные замки — смазка	450
Инжектор — промывка	2300
Жидкость сцепления — замена (с прокачкой)	600
Тормозная жидкость — замена (с прокачкой)	750
Всего:	11150 Регистрация

Сезонное техническое обслуживание автомобилей УАЗ

Эксплуатация автомобиля УАЗ также характеризуется таким видом обслуживания, как сезонное! Работы, необходимые для сезонного обслуживания, указаны в инструкции по эксплуатации автомобиля УАЗ. Сезонное обслуживание проводится 2 раза в год — весной и осенью, и может совпадать или не совпадать с очередным ТО.

Техническое обслуживание автомобиля УАЗ перед летним сезоном эксплуатации

1. Проверить состояние шестерен привода масляного насоса, предварительно сняв его крышку.
2. Слейте отстой из топливных баков.
3. Проверить работу стеклоочистителя и омывателя. Устранение неисправности
4. Заменить масла в агрегатах на летние (всесезонные) сорта, предусмотрительно пользуясь таблицей смазки
5. Промыть систему охлаждения
6. Установить заслонку подогрева рабочей смеси газопровода на «летнюю позиция

Техническое обслуживание автомобиля УАЗ перед зимним сезоном эксплуатации

1. Проверить плотность жидкости в системе охлаждения двигателя и при необходимости довести ее до нормы (1,075-1,085 г/см3 при 20 град С)
2. При заполнении бачка омывателя незамерзающей жидкостью слить воду
3. Проверить работу системы обогрева и вентиляции кузова. Устранение неполадок.
4. Перед зимним сезоном эксплуатации (или после 20 000 км пробега) промыть топливные баки
5. Заменить шасси в агрегатах с зимними сортами, указанными в таблице смазки.
6. Установить заслонку подогрева рабочей смеси газопровода в положение «зима»
7. Проверить работу жалюзи. Устранить неисправность, смазать тягу.
8. Закройте кран масляного радиатора.

Одометр показывал 15 000 километров. А это значит, что пора делать плановое ТО-1. Кроме него нужно заменить масло в переднем мосту, т.к…

Так как при более детальном изучении нарядов от Soffit я вдруг понял, что на сделанном мною ТО-0 замена масла производилась только в заднем мосту. Это было уже полгода назад, поэтому сложно сказать, что именно произошло: то ли я что-то не то сказал, то ли мы не поняли друг друга с принимающим мастером.

Итак, в первую очередь необходимо приобрести масло для двигателя внутреннего сгорания и переднего моста.

С момента последней замены масла у меня еще осталось около 3 литров моторного масла, поэтому я купил одну канистру Лукойл на 4 литра для двигателя:

и две канистры Лукойл объемом один литр для моста:

В прошлом посте о замене масла я объяснил почему выбираю Лукойл как поставщика смазочных материалов.

Как и в прошлый раз, покупаю масло на заправке Лукойл, где, как я уже упоминал ранее, шанс наткнуться на подделку минимален.

Записался на СТО на следующий день.

При плановой проверке мастер выявил износ ремня привода генератора. Мы много слышали об этой особенности заводских деталей, поэтому я согласился с рекомендацией мастера заменить ремень. Также был замечен низкий уровень охлаждающей жидкости. Это недоразумение также было исправлено.

На все работы ушло около 4 часов, кроме мойки автомобиля, поэтому моя рекомендация: заранее позаботьтесь о своем отдыхе на время профилактических работ.

Всего по работам и материалам СТО стоимость ТО-1 составила 7343 руб. Если учесть масло, которое я купил, то это еще две тысячи рублей. Итак в итоге: ~ 9400 рублей .

классическая модель

Внедорожник УАЗ 3163 Патриот был запущен в производство на Ульяновском автомобильном заводе в 2005 году. Он стал преемником УАЗ 3160 и, появившегося в 1997 и 2000 соответственно. Главным ее отличием от предыдущих моделей стало использование большого количества импортных деталей.

УАЗ Патриот оснащен европейскими системами рулевого управления, торможения, обогрева и кондиционирования воздуха. Кроме того, в автомобиле установлена ​​коробка передач Dymos и удобные сиденья производства южнокорейской корпорации DAWNSCO.

Некоторые автомобили комплектовались импортным дизелем Iveco F1A, но позже он был заменен на отечественный двигатель ЗМЗ 51432, отвечающий более высоким экологическим стандартам. Все остальные детали, включая ходовую часть, раздаточную коробку и мосты, остались отечественными.

Благодаря модернизации ремонт УАЗ своими силами стал требоваться гораздо реже. Несмотря на это, необходимость проводить регулярное техническое обслуживание Патриота остается, так как найти надежный автосервис УАЗ очень сложно.

Диагностические работы

Регулярное техническое обслуживание внедорожника УАЗ своими руками заключается в проверке и осмотре механизмов автомобиля, замене неисправных деталей через определенные промежутки времени. Диагностика необходима, так как у каждого узла и агрегата свой срок службы. Своевременное обслуживание УАЗ 3163 позволяет выявить неисправности до того, как они приведут к печальным последствиям.

Автомобили технического обслуживания

Изготовитель определил, что следующие диагностические работы должны проводиться каждые 10 000 км.

1. Осмотр лакокрасочного покрытия, стекол и зеркал на наличие трещин и коррозии.
2. Проверка работы замков капота и дверей, ремней безопасности, электростеклоподъемников и люка.
3. Проверка состояния подвески, угла схождения передних колес, наибольшего угла поворота колес, состояния промежуточной опоры и карданных валов.
4. Регулировка ступичного подшипника.
5. Проверить люфт в шкворнях, рулевом механизме, шарнирах рулевой тяги, люфт рулевого колеса.
6. Проверка герметичности прокладок и трубок всех гидравлических систем автомобиля.
7. Диагностика системы управления двигателем и антиблокировочной системы тормозов.
8. Проверка работы привода воздушной заслонки и клапана продувки адсорбера.
9. Замер уровня антифриза в системе, электролита в аккумуляторе, масла в бачке гидроусилителя, тормозной жидкости в бачках сцепления и тормозной жидкости.
10. Измерение натяжения ремней вентилятора и генератора.
11. Прислушайтесь к необычным стукам и шумам в двигателе и трансмиссии.
12. Проверка работы генератора, осветительных и измерительных приборов.
13. Проверка хода педали тормоза, состояния тормозных колодок и дисков, эффективности рабочего и ручного тормозов.

Требуется такое ТО каждые 20 000 км.

1. Осмотр подвески двигателя.
2. Диагностика работы системы охлаждения, состояния пробки радиатора, зазоров в подшипниках шестерен бортовых передач обоих мостов.
3. Проверка состояния контактов всех электрических систем.
4. Диагностика тормозных барабанов.

Контроль смазки в мостах проводится каждые 14 000 км, а уровень смазки в коробке передач и раздаточной коробке проверяется после прохождения 200 000 км.

Требуемый нормативный

Техническое обслуживание автомобиля УАЗ 3163 Патриот заключается в своевременной замене расходных материалов и проведении планово-предупредительных ремонтов. Это помогает продлить срок службы автомобиля без поломок.

Регламентные работы, проводимые каждые 10 000 км.

1. Крепление передней и задней подвески к раме, фланцев карданных валов к раздаточной коробке и полуосям, промежуточной опоры к поперечине, шаровых к полуосям, ведущих фланцев к ступицам, рычагам поворотных кулаков и деталям рулевого механизма.
2. Стяжка крепления силового агрегата, а также его картера и хомуты всех резиновых шлангов.
3. Балансировка и перестановка колес.
4. Слив воды из топливных баков.
5. Чистка и смазка клемм аккумулятора, чистка дефлекторов в пробках.
6. Чистка свечей зажигания, регулировка зазора.
7. Замена моторного масла.
8. Очистка мостовых предохранительных клапанов.

Следующие операции выполняются каждые 20 000 км.

1. Крепление трансмиссии, двигателя и элементов кузова к раме. В первый раз эти действия нужно проводить после запуска автомобиля.
2. Замена топливного фильтра.
3. Очистка контрольного отверстия в насосе.
4. Замена свечей зажигания.
5. Замена трансмиссионного масла.
6. Регулировка направления фар и противотуманок.

Замена масла в автомобиле

После прохождения каждые 30,00 км проводятся такие работы.

1. Чистка и промывка системы вентиляции картера, замена элемента воздушного фильтра.
2. Промывка бензобаков и сетчатого фильтра электробензонасоса (ЭБН).
3. Очистка системы смазки двигателя.
4. Замена масла в полуосях и ступичных подшипниках, подтяжка болтов задних тормозных щитов и передних шкворней.

Замена электронного блока управления, форсунок, регулятора холостого хода, регулятора давления, нейтрализатора, катушки зажигания, адсорбера и всех датчиков управления силовым агрегатом проводится каждые 80 000 км. Очистку генератора и стартера от грязи, проверку состояния щеток и коллектора, замену щеток (рекомендуется) проводить через каждые 40 000 км пробега.

Подтяжка шкивов коленчатого вала и генератора производится только после обкатки. Раз в 2 года производится замена тормозной жидкости и масла гидроусилителя. Антифриз меняется каждые 3 года.

За свою историю производства УАЗ получил несколько вариантов двигателей. Бензиновые моторы имели объем двигателя 2,7 литра, а вот дизельная версия имела 2,2 и 2,3. Основная масса машин получила силовые агрегаты производства ЗМЗ, но дизельная версия была с двигателем Iveco F1A.

Технические характеристики

Прежде чем приступить к рассмотрению неисправностей и ремонту силовых агрегатов на УАЗ Патриот, необходимо знать, какими техническими характеристиками они обладают. Многие автолюбители вполне знакомы с агрегатами ЗМЗ, а вот мотор Ивеко встречается крайне редко.

Рассмотрим, какие технические характеристики силовых агрегатов, устанавливаемых на Патриоты:

ЗМЗ 514.

32

Iveco F1A

Бензиновые варианты ЗМЗ 409

На УАЗ патриот устанавливались модификации оригинального двигателя:

• ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с.
• ЗМЗ 40906 — аналог 409.10 с новым ЦПГ, новыми прокладками, ДАД, соответствует экологическому стандарту Евро-5. Мощность 135 л.с.

Все автомобили комплектовались 5-ступенчатой ​​МКПП Dymos (Корея). Раздаточная коробка электромеханическая, 2-ступенчатая с электроприводом (I-1, II-2,542) фирмы Dymos (Корея).

Сервис

Техническое обслуживание двигателя предполагается после истечения 15 000 км пробега. Многих владельцев транспортных средств интересует ответ на вопрос – сколько литров масла нужно заливать в двигатель при проведении ТО? И второй вопрос — какое масло подходит для заливки/доливки двигателя УАЗ Патриот?

бензиновый двигатель

Итак, мотор вмещает 7 литров моторного масла, но при замене требуется всего 6 литров. Основные масла, рекомендуемые производителем и автолюбителями, — полусинтетика с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

Карта ТО ничем не отличается от 409-го, и выглядит примерно так:

1. 1000-2500 км или ТО-0: замена масла и масляного фильтра.
2. 25000 км — ТО-2: замена масла, масляного фильтра.
3. 40000 км — ТО-3: замена масла, масляный и воздушный фильтр, свечи зажигания, высоковольтные провода, регулировка клапанов.
4. 55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
5. 70 000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20 000 км меняет — регулируются топливный и воздушный фильтры, клапана. Каждые 50 000 км — замена цепи ГРМ.

дизельный двигатель

Обслуживание дизельного двигателя УАЗ Патриот несколько отличается от бензинового. Итак, ответ на вопрос — сколько масла заливать в двигатель, будет разным. Объем масла, необходимого для замены, составляет 7 литров, а непосредственно в двигатель помещается — 7,4 литра.

Карта технического обслуживания дизельных двигателей УАЗ Патриот:

1. 1000-2000 км или ТО-0: замена масла и масляного фильтра.
2. 8000-10000 км — ТО-1: замена масла, масляный и воздушный фильтры, свечи зажигания, высоковольтные провода, ГСМ.
3. 25000-27000 км — ТО-2: замена масла, масляного фильтра.
4. 45000-50000 км — ТО-3: замена масла, масляный и воздушный фильтр, свечи зажигания, высоковольтные провода, регулировка клапанов.
5. 65000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.

6. км — ТО-5 и последующие: замена масла и масляного фильтра.

Замена масла

Замена масла в двигателе УАЗ Патриот производится по аналогии со всеми силовыми агрегатами производства ЗМЗ. Сначала нужно загнать транспортное средство на подъемник или яму. Затем откручивается сливная пробка, и пока сливается смазывающая жидкость, меняется масляный фильтр.

Дальнейшие действия стандартны — заливается новое масло.

Неисправности и ремонт двигателя

Как показала практика, проблем с дизельными двигателями гораздо больше, чем с бензиновыми вариантами. Рассмотрим основные неисправности, встречающиеся на ЗМЗ 514.32 и двигателе Iveco F1A:

1. Отказ вакуумного насоса.
2. Отрежьте привод масляного насоса или промежуточный вал.
3. Отвинчивание пробки КВ.
4. Обрыв, перескок цепи ГРМ.
5. Поломка пластины фазовращателя.
6. Разгерметизация впускной линии впрыска.
7. Низкое давление в топливной рампе.
8. Медленный и недостаточный прогрев двигателя зимой.
9. Отложения масла и масляной сажи во впускном коллекторе
10. Черный дым в выхлопе.

Что касается бензиновой версии двигателя, то здесь проблемы те же, что и у любого ЗМЗ 409. Вечная проблема с термостатом, к которому каждый автолюбитель относится как может. Цепь газораспределения может прослужить около 200 тыс. км, но бывает, что и 100 тыс. км не выдерживает, как повезет.

На некоторых моделях автомобилей замечен быстрый выход из строя форсунок. Устранить неисправность легко – заменой всех впрыскиваемых элементов.

Тюнинг двигателя

Проблемой большинства автомобилей УАЗ является слишком дорогой механический тюнинг, а именно дорогие запчасти. Поэтому большинство владельцев останавливаются на самом простом варианте – чип-тюнинге. Существует два вида разработки ПО для УАЗ Патриот – чип-тюнинг по расходу и по мощности. Как показывает практика, специалисты в большинстве случаев снижают расход, что существенно.

Заключение

На УАЗ Патриот в основном устанавливались надежные силовые агрегаты ЗМЗ 409. Конечно, не стоит исключать и дизельные версии — ЗМЗ 514.32 и Iveco F1A. Ремонт силовых агрегатов достаточно прост, но зачастую автолюбители предпочитают для подобных операций автосервис. Доработка заканчивается чип-тюнингом, направленным на снижение потребления или повышение мощности.

Модель автомобиля УАЗ Патриот 2014 года представляет собой полноприводный легковой автомобиль с повышенными техническими характеристиками, позволяющими использовать его в условиях плохих дорог и полного бездорожья. Особенности модели в том, что это усовершенствованная и более комфортная версия автомобиля УАЗ-3162 Симбир.
УАЗ Патриот 2014 – один из первых действительно качественных автомобилей, выпущенных отечественными автопроизводителями. При эксплуатации автомобиля, езде по асфальтированным дорогам автомобилисты имеют возможность оценить все его внедорожные качества. Подвеска автомобиля очень энергоемкая и выдерживает все неровности, а неразрезные мосты и цельная рама помогают преодолевать все, порой очень сложные препятствия.

Период обкатки УАЗ Патриот 2014

Обкатка нового автомобиля – это процесс, в ходе которого происходит притирка всех движущихся частей, и от ее качественного и бережного отношения зависит дальнейшая работа и срок службы всех узлов автомобиля производительность.
Во избежание необходимости ремонта в будущем, во избежание проблем в эксплуатации и обслуживании, обкатку следует проводить с учетом следующих требований:
перед оставлением автомобиля необходимо проверить давление в шины и при необходимости довести до нужного значения;
категорически не желательно крутить обороты двигателя до критической отметки на тахометре;
во избежание дополнительных нагрузок на двигатель автомобиля, это следует делать заблаговременно при необходимости переключения на более низкую передачу;
чтобы лучше привыкнуть к тормозным колодкам ни в коем случае нельзя резко тормозить;
при эксплуатации автомобиля избегайте движения по глубокой грязи, рыхлому песку или снегу;
ни в коем случае нельзя менять масло, залитое на заводе изготовителе в двигатель автомобиля;
запрещается буксировать другие машины и прицепы;
по возможности следует избегать резких маневров, торможения или динамического ускорения.
В период обкатки и гарантийного срока плановое техническое обслуживание автомобиля или его ремонт должны производиться только на специализированных СТО, адреса которых производители обычно указывают в сервисных книжках автомобилей. Работники этих сервисов должны ставить отметки о проделанной работе в сервисной книжке, иначе гарантийные обязательства производителя будут аннулированы.
Гарантийное обслуживание автомобиля УАЗ Патриот 2014 года может быть аннулировано в следующих случаях:
при эксплуатации автомобиля были нарушены требования и дополнительные указания завода-изготовителя; ТО
не проводилось, что запланировано в сервисной книжке;
, если автомобиль пострадал в ДТП;
автовладелец занимался самостоятельным ремонтом узлов и агрегатов автомобиля;
, если на автомобиль устанавливались оборудование и агрегаты, не предусмотренные заводом-изготовителем;
, если автомобиль принимал участие в соревнованиях и различных гонках.

Рекомендации автовладельцам при эксплуатации УАЗ Патриот 2014

Чтобы не требовать дополнительного обслуживания и ремонта автомобиля в процессе его эксплуатации, следует обратить внимание на некоторые правила и особенности эксплуатации. Полностью использовать все динамические возможности автомобиля УАЗ Патриот 2014 года следует только после того, как вы приобрели некоторый опыт вождения на нем, но не раньше, чем автомобиль проедет 2500 – 3000 км.
При подготовке к поездке на автомобиле необходимо предварительно прогреть двигатель на малых оборотах — работа непрогретого двигателя на высоких оборотах значительно сокращает срок его службы. Кроме того, нужно постоянно обращать внимание на стрелку тахометра – она никогда не должна уходить в красную зону. Категорически запрещается начинать движение, если рычаг стояночного тормоза отпущен.
В период эксплуатации автомобиля УАЗ Патриот 2014 запрещается перевозить грузы, превышающие нормы, указанные в технических характеристиках. Езда по плохим дорогам или бездорожью разрешена только на пониженных передачах и малых скоростях. Несоблюдение этого правила приводит к выходу из строя подвески УАЗ Патриот 2014 и деформациям кузова.
Если автомобиль эксплуатируется на асфальтированных дорогах, то для экономии топлива следует отключить ступицы на передних колесах и полностью отключить передний мост автомобиля. Во избежание преждевременного износа шин нужно постоянно следить за давлением в них.
Горюче-смазочные материалы следует использовать только те, которые рекомендованы заводом-изготовителем автомобиля УАЗ Патриот 2014 года. Кроме того, следует регулярно проверять клеммы на аккумуляторе и то, насколько надежно они закреплены. При зарядке от внешнего источника аккумуляторной батареи, установленной непосредственно на автомобиле, обязательно отключите плюсовую клемму.

Что нужно для ежедневной и качественной эксплуатации автомобиля УАЗ Патриот 2014?

Для того, чтобы произвести ремонт в случае небольшой поломки в дороге, вам потребуется не только опыт, но и наличие набора инструментов, с помощью которых осуществляется этот ремонт. Как показывает опыт, наличие запчастей, специального инструмента и различных дополнительных аксессуаров помогает избежать многих неприятностей и трудностей, подстерегающих автомобилистов в дороге. Находясь в дороге, в случае возникновения мелких неисправностей, владелец всегда может произвести мелкий ремонт, если автомобиль оснащен инструментом.
