Устройство стартера автомобиля, принцип работы
Для того чтобы двигатель внутреннего сгорания начал работать, нужно заставить его коленвал вращаться. В зависимости от вида энергии используемой для пуска ДВС, устройство стартера будет сильно отличаться. Запустить мотор можно несколькими способами:
- Силой мышц человека.
- Электродвигателем.
- Пневматическим пусковым агрегатом.
Так как для пуска двигателя автомобиля чаще всего использует электрическую энергию, остальные виды пусковых устройств мы рассматривать не станем. Рассмотрим только принцип работы стартера использующего энергию аккумулятора.
Виды стартеров и их составляющие
Редуктор
Все стартеры можно разделить на две группы:
- Без редуктора.
- С редуктором.
Устройство и работа стартера принадлежащего к первой и ко второй группе, как понятно из названия, отличается только наличием или отсутствием редуктора.
Итак, из чего состоит электрический стартер автомобиля.
Как любой двигатель постоянного тока он состоит из ротора, статора, и коллекторно-щеточного узла. Помимо этого, для передачи вращения якоря маховику в его состав входит обгонная муфта с шестерней (бендикс), а для включения вращения и введения бендикса в зацепление с венцом маховика втягивающие реле. Вилка в стартере передает усилие от втягивающего реле к бендиксу.
Безредукторный
Устройство стартера автомобиля с редуктором, как правило, отличается тем, что на статор устанавливаются вместо катушек электромагнитов постоянные магниты. Стартер с постоянными магнитами в статоре отличается от укомплектованных электромагнитами тем, что потребляет меньший ток и развивает меньшую мощность. Редуктор такому стартеру обязательно нужен для увеличения крутящего момента. Такое устройство имеет как свои преимущества, так и недостатки. Преимущество состоит в малом токе, необходимом для пуска мотора. Недостаток в более сложной, чем у пускателя без редуктора, конструкции.
Электрическая схема любого автомобильного стартера аналогична схеме электродвигателя постоянного тока с добавлением схемы втягивающего реле.
Схема включения стартера с постоянными магнитами в статоре такая же, как для пускового агрегата с электромагнитами. Поэтому изготовленные для одной модели автомобиля они взаимозаменяемы.

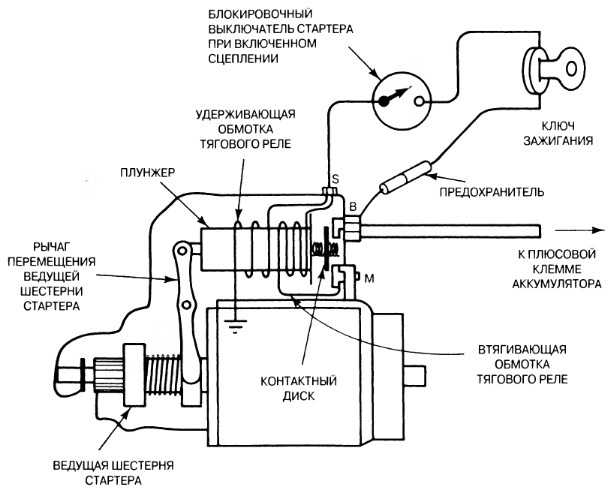

Втягивающие
Втягивающие реле для уменьшения потребляемого тока, как правило, имеет две катушки. Одна катушка, из более толстого провода потребляющая больший ток, срабатывает только в момент включения стартера для того, чтобы уверенно втянуть сердечник. Вторая из более тонкого провода потребляет меньший ток. Она предназначена для удержания сердечника, в то время пока ключ зажигания находится в положении start. Схема их включения такова:
- один вывод каждой катушки присоединяется к управляющей клемме реле;
- второй вывод удерживающей катушки присоединяется к массе.
Так как второй вывод, удерживающей катушки, подключен к массе, ток через нее идет всегда, когда ключ зажигания находится в положении start.
Второй вывод втягивающий катушки подключен к плюсовому выводу стартера, то есть в момент подачи питания на втягивающие реле он через катушки статора и ротора тоже подключен к массе. После того как втягивающие сработает, оно подаст на стартер питание. И на обоих выводах втягивающей катушки будет положительный потенциал, а значит, ток через втягивающую катушку прекратится. Далее будет работать только удерживающая катушка. Применением двух катушек достигается значительное усилие втягивания сердечника при небольшом токе его удержания.
Подшипники
Ось ротора вращается в двух меднографитовых втулках, являющихся подшипниками скольжения. От их состояния зависит не только звук, который будет издавать узел при работе. При их чрезмерном износе пластины сердечника ротора при работе будут касаться магнитов статора. Когда между пластинами ротора и магнитами статора нет воздушного зазора говорят что стартер «башмачит». Потери энергии при этом столь велики, что его ротор с трудом вращается и не в состоянии провернуть коленчатый вал двигателя.
Потери складываются из потерь механической энергии, возникающих за счет сильного затормаживания ротора статором, и потерь на коллекторно-щеточном узле, возрастающих из-за поперечных колебаний якоря и ухудшения контакта щеток с ламелями коллектора. Еще сильнее описанных возрастают потери в стали ротора, они становятся больше за счет замыкания якорных пластин, из-за чего сильно увеличиваются вихревые токи в пластинах сердечника ротора. Эти процессы приводят к тому, что ток, проходящий через обмотки, по большей части нагревает их, не преобразуясь в механическую энергию.
Стартер — устройство и принцип работы
Стартер служит для пуска двигателя. Он представляет собой электродвигатель постоянного тока с последовательным возбуждением. На автобусах ЛиАЗ-677, ЛАЗ-695Е и ПАЗ-672 устанавливают стартеры марки СТ130, мощностью 1,5 л. с. Стартерная установка состоит из трех частей: стартера, дистанционного привода и механизма включения стартера с венцом маховика.
Стартер — четырехполюсный электродвигатель, состоит из корпуса с полюсными сердечниками, на которых помещена обмотка возбуждения. Корпус закрыт крышками, в которых запрессованы медно-графитовые втулки. В этих втулках вращается вал якоря.
К коллектору якоря пружинами прижимаются четыре медно-графитовые щетки, установленные в щеткодержателях. Так как стартер потребляет ток большой силы, обмотки возбуждения и якоря выполнены из прямоугольного медного провода большого сечения. Обмотка возбуждения разделена на две ветви: начала ветвей присоединены к изолированному зажиму на корпусе, а концы — к двум положительным щеткам. Отрицательные щетки соединены с корпусом. Обмотки якоря и обмотки возбуждения соединены между собой последовательно (сервисное соединение).
В дистанционный привод включения стартера входят: выключатель стартера, реле включения и тяговое реле.
Реле включения служит для предохранения контактов выключателя стартера от обгорания и состоит из ярма с сердечником, якорька с подвижным контактом и пружиной, стойки с неподвижным контактом и зажимов К1, К2, Б и С для присоединения проводов.
Тяговое реле состоит из якоря с пружиной, втягивающей удерживающей обмоток, контактного кольца, латунной втулки магнитопровода с шипом, зажимов E1, Е2 и зажимов Д1 и Д2 рабочего тока стартера.
Механизм включения стартера состоит из шестерни привода, муфты свободного хода, демпферной пружины, подвижной муфты и втулки, которая перемещается по червячной нарезке вала якоря. Через рычаг подвижная муфта соединяется с якорем тягового реле.
При нажатии на кнопку стартера или при повороте ключа зажигания ВЗ в положение пуска двигателя замыкается цепь реле включения, по которой проходит ток малой силы. Путь тока: положительный зажим аккумуляторной батареи — зажим стартера Д1 — выключатель зажигания — зажим К2 реле — обмотка реле — К1 — зажим реле-регулятора — обмотка якоря генератора — масса — минус батареи.
При прохождении тока по обмотке реле включения сердечник намагничивается и притягивает к себе якорек. При этом контакты замыкаются.
При замкнутых контактах реле-включения ток из аккумуляторной батареи поступает в обмотки тягового реле, минуя выключатель стартера, по следящему пути: зажим батареи – зажим Д1 – зажим Б реле-включения — ярмо – якорек – контакты — зажим С — зажим Е2.
С зажима Е2 ток идет в две ветви: удерживающая обмотка – масса — минусовый зажим батареи; втягивающая обмотка — верхний зажим Е1 – обмотка возбуждения стартера — изолированные положительные щетки – обмотка якоря, минусовые щетки – масса – минус батареи.
Магнитный поток, создаваемый двумя обмотками втягивает якорь влево. При этом рычаг через муфту переметает шестерню и вводит ее в зацепление с венцом маховика Контактное кольцо замыкает основные контакты стартера, которые шунтируют втягивающую обмотку и выключают вариатор катушки зажигания через зажим КЗ.
Через сомкнутые контакты пойдет ток силой до 600А и якорь начнет вращать коленчатый вал двигателя. Якорь тягового реле будет удерживаться одной удерживающей обмоткой. Для того чтобы стартер не мог оставаться включенным после пуска двигателя и чтобы не включить стартер при работающем двигателе, обмотка реле включения включена через цепь генератора.
После пуска двигателя обмотка реле включения будет находиться под разностью напряжений батареи и генератора и контакты* реле включения разомкнутся.
Таким образом, включение обмотки реле включения через генератор обеспечивает автоматическое выключение стартера после пуска двигателя, и при этом возвратная пружина через рычаг выводит шестерню стартера из зацепления с венцом маховика. Если при включении стартера торцы зубьев шестерен упираются в торцы зубьев венца маховика, то рычаг, поворачиваясь, сжимает пружину, а контактное кольцо замыкает контакты. Вал стартера поворачивается вместе с шестерней, и сжатая пружина механизма вводит шестерню в зацепление.
Шестерня с валом стартера соединяется муфтой свободного хода, которая передает крутящий момент с вала на маховик и разъединяет вал от маховика после пуска двигателя, а, следовательно, предотвращает «разнос» якоря стартера.
Основными частями муфты свободного хода являются обойма с втулкой и ведомая обойма с шестерней. В четырех пазах непременного сечения ведущей обоймы помещены ролики, нагруженные пружинами. Усилием пружин ролики отжаты в узкую часть пазов и заклинивают обоймы, благодаря чему вращение якоря передается на венец маховика.
После пуска двигателя частота вращения ведомой обоймы значительно превышает частоту вращения ведущей: ролики отбрасываются в широкую часть пазов. После пуска двигателя втулка навертывается на червячную нарезку вала и этим выводит шестерню из зацепления с венцом маховика.
Особенности устройства стартера автобусов Икарус. Принципиальное устройство стартера аналогично вышеописанным стартерам. Мощность 4 л.с
Стартер состоит из корпуса с полюсными наконечниками и дополнительной катушкой возбуждения. Якорь стартера вращается в бронзовых подшипниках, установленных в крышках. К коллектору якоря прижимаются щетки, установленные в щеткодержателях.
Особенностью устройства стартера является то, что его якорь скользит вдоль оси, чем обеспечивается включение шестерни, привода стартера с венцом маховика.
Включение стартера осуществляет за два приема при помощи электромагнитного включателя, связанного с механической блокировкой рычага.
При нажатии на кнопку стартера замыкается цепь шунтовой обмотки включателя и дополнительной обмотки полюсов.
Ток, проходящий по шунтовой обмотки включателя, втягивает якорь, а ток, проходящий через обмотку, создает слабое магнитное поле, вращающее якорь с небольшой скоростью. При этом шестерня стартера входит в зацепление с венцом маховика.
При дальнейшем перемещении якоря диск приподнимает рычаг и освобождает контактный мостик включателя. При этом включается полный ток возбуждения обмотки и стартер проворачивает коленчатый вал.
При осевом смещении якоря происходит включение многодискового сцепления, расположенного на валу якоря. Включение достигается перемещением втулки с винтовой нарезкой, которая при перемещении ротора поворачивается по нарезке и зажимает диски. Возвращение якоря в исходное положение осуществляется возвратной пружиной и одновременным выключением сцепления якоря.
Запись опубликована в рубрике Электрооборудование. Добавьте в закладки постоянную ссылку.
Устройство и принцип работы стартера | Ремонт Стартеров и Генераторов
Стартер — устройство, используемое для запуска двигателя внутреннего сгорания.
Наиболее распространенными являются электрические стартеры.
Электрический стартер является двигателем постоянного тока, который используется для поворота коленчатого вала двигателя и придания ему соответствующей скорости, при которой двигатель может начать самостоятельную работу. Стартер является обязательной составляющей электрического оборудования транспортного средства.
Без редуктораПо конструкции такой тип стартеров характеризуется прямым воздействием якоря на вращение шестерни привода. Основное преимущество заключается в более упрощенном устройстве стартерного узла, что позволяет произвести его ремонт самостоятельно. Когда подача тока на электромагнитный выключательный элемент завершена, шестеренка бендикса моментально сцепляется с маховиком. Это способствует более быстрому зажиганию и запуску двигателя.
Данный тип стартеров характеризуется повышенной выносливостью, которая способствует увеличению срока службы. К недостаткам безредукторных стартеров следует отнести низкое качество функционирования в сильный мороз.
- высокая надежность;
- возможность проведения простого ремонта;
- если устройство сломается, в продаже без проблем можно найти детали для его восстановления.
Минусы:
- безредукторные механизмы более громоздкие, их масса выше;
- для работы такого устройства требуется больше электроэнергии;
- в результате того, что при производстве таких стартеров используются дорогостоящие материалы, стоимость замены деталей будет более высокой.
Устройство редукторного стартера отличается зубчатой передачей между якорем и обгонной муфтой. Запас мощности электромотора обеспечивается за счет усиления в редукторе крутящего момента, подаваемого на маховик ДВС. По аналогии с обычным стартером, редукторный вариант использует постоянные магниты вместо обмоток, упрощающие конструкцию, снижающие ее вес и размеры.
За счет последнего, эффективная работа возможна, даже если заряд АКБ на исходе.
Основным преимуществом данного типа стартеров считается значительно меньшее потребление энергии с АКБ.
Основные преимущества редукторного стартера:
- компактные габариты и небольшой вес;
- возможность эффективного запуска силового агрегата в условиях пониженных температур;
- ниже стоимость запчастей для ремонта и восстановления механизма.
Минусы:
- сложность выполнения ремонта по сравнению с безредукторными механизмами;
- слабость конструкции (для снижения веса используются пластиковые детали, выдерживающие нагрузку лишь до определенных пределов).
Стартер работает на законах физики, о которых вам рассказывали ещё в школе. Если поместить между 2-мя полюсами магнита рамку из проволоки с двумя концами, и через неё пропустить ток, то она начнёт вращаться. Вот на каком принципе работает простейший электродвигатель.
Что делает стартер во время запуска? Вся его работа делится на 3 этапа: пуск устройства, подвод шестерни привода к венцу маховика, разъединение привода и маховика. Сам стартер вращает внутри своего механизма якорь под действием магнитного поля, которое приводит маховик в движение.
Время работы стартера очень короткое. После того, как запущен двигатель, стартер отключается и больше не принимает никакого участия в работе автомобиля.
Рассмотрим подробнее принцип стартера:
-
Водитель поворачивает ключ в замке зажигания. Ток через замок зажигания от АКБ попадает на обмотку электромагнита (втягивающее реле). Электромагнит в свою очередь втягивает внуть катушки стальной сердечник, который одним концом соединен с вилкой стартера а другим через шток с контактной пластиной (пятак). Сердечник, двигаясь под дейсвием электромагнитного поля катушки, приводит в действие вилку стартера (которая обеспечивает заход приводной шестерни в зубчатый венец маховика) и, одновременно с этим, толкает шток с пятаком, обеспечивая замыкание двух главных контактов.
-
В тот момент, когда шестерня стартера входит в зацепление с маховиком, на электродвигатель стартера через основные контакты втягивающего реле подаётся напряжение. Электрический ток от плюсовой клеммы АКБ передаётся на входной контакт стартера, затем на обмотку возбуждения, потом на плюсовую щётку с коллектором. После этого ток поступает через рамку якоря на отрицательную щётку, которая соединяется с массой (отрицательной клеммой АКБ). Возникают магнитные поля, которые отталкиваются друг от друга, заставляя вращаться якорь. Якорь обладает шлицевым соединением, на него надевается бендикс с шестернёй. Шлицевое соединение даёт этим деталям возможность свободно двигаться по якорю и одновременно передавать крутящий момент на шестерню стартера. Начинается вращение маховика, который в свою очередь приведёт в действие коленчатый вал двигателя.
-
Всё, мотор запущен, водитель отпускает ключ зажигания. Возвратная пружина во втягивающем реле возвращает стальной сердечник в исходное положение.
Он в свою очередь через вилку выводит бендикс из зацепления с маховиком и размыкает силовые контакты втягивающего реле. При размыкании основных контактов ток к электромотору стартера больше не подводится и он отключается. Все элементы стартера заняли исходное положение до следующего запуска.
Он в свою очередь через вилку выводит бендикс из зацепления с маховиком и размыкает силовые контакты втягивающего реле. При размыкании основных контактов ток к электромотору стартера больше не подводится и он отключается. Все элементы стартера заняли исходное положение до следующего запуска.Стартер
Назначение и общее устройство стартера
В подавляющем большинстве современных автомобилей применяется способ пуска двигателя от электродвигателя, который в совокупности с дополнительными устройствами называется стартером. В момент пуска двигателя стартер потребляет энергию от аккумуляторной батареи автомобиля.
Стартер обеспечивает пусковую частоту вращения коленчатого вала, которая для карбюраторных двигателей составляет 40…80 об/мин, а для дизелей – 250 об/мин.
Стартер состоит из электродвигателя постоянного тока, механизмов привода и управления. На автомобильных стартерах применяют четырехполюсные электродвигатели постоянного тока последовательного возбуждения.
Недостатком таких двигателей является высокая частота вращения якоря в режиме холостого хода, что приводит к возрастанию центробежных сил, действующих на якорь, и иногда может произойти его разрушение «вразнос».
Привод коленчатого вала от стартера осуществляется посредством шестерни (бендикса), входящей в зацепление с венцом маховика только во время пуска двигателя. Управление приводом стартеров на современных автомобилях осуществляется электромагнитным реле, подвижный сердечник которого через рычаг передает на шестерню осевое усилие, одновременно замыкая контакты цепи питания электродвигателя стартера.
В конструкции привода некоторых стартеров (например, стартер 57.3708 автомобилей ВАЗ-2110, -2112) предусматривается дополнительная зубчатая передача планетарного типа, повышающая передаваемый коленчатому валу крутящий момент.
Включение электромагнитного реле производится либо непосредственно выключателем зажигания или выключателем приборов и стартера, либо теми же выключателями через дополнительное (вынесенное) реле стартера.
Общее устройство автомобильного стартера с планетарным редуктором приведено на рис. 1.
***
Требования, предъявляемые к стартеру
Как и к другим механизмам и устройствам автомобилей, к стартеру предъявляются общие требования — минимальные габариты и масса, длительная и надежная работа в режиме штатных нагрузок, а также удобство технического обслуживания и ремонта.
К специфическим требованиям, обусловленным назначением и условиями работы стартера можно отнести следующее:
Стартер должен развивать мощность, достаточную для преодоления моментов сил сопротивления в интервале температур окружающей среды, на который рассчитана эксплуатация машины и ее двигателя.
Частота вращения якоря электродвигателя стартера должна обеспечивать пусковую частоту коленчатого вала и уверенный пуск двигателя в интервале эксплуатационных температур.
Якорь стартера должен иметь надежный привод к коленчатому валу при пуске двигателя и автоматически отключаться от него после осуществления пуска. Конструкция стартера и зубчатая передача должны обеспечивать надежный ввод шестерни в зацепление и передачу коленчатому валу двигателя вращающего момента.
Муфта свободного хода привода должна защищать якорь от механических повреждений после пуска двигателя.Тяговое реле стартера должно обеспечивать ввод шестерни в зацепление и включение стартера при снижении напряжения на клеммах аккумуляторной батареи до 75% номинального (для 12-вольтовой батареи стартер должен быть работоспособен при напряжении 9 В, для 24-вольтовой — при 18 В) при температуре окружающей среды 20±5 °С.
Контакты тягового реле должны оставаться замкнутыми при снижении напряжения на выводах стартера до
Контактные узлы электродвигателя стартера должны выдерживать существенное повышение температуры в момент пуска.
Поскольку стартер обычно располагается вблизи маховика и крепится сбоку на картере двигателя, возможно попадание загрязнений, воды и смазочного материала в корпус стартера, что крайне неблагоприятно отразится на его работе и может привести к отказу.
Поэтому стартеры обычно выполняют в защищенном исполнении, а для транспортных средств, рассчитанных на эксплуатацию в сложных дорожных условиях — в герметичном исполнении.
***
Работа стартера
Включение стартера производится поворотом ключа в выключателе зажигания 1 (рис. 2) по часовой стрелке в положение, при котором замыкаются контакты « 50» и «30». При этом по обмотке 1 вспомогательного реле 4 включения начинает протекать ток.
Сердечник 3 реле намагничивается и притягивает якорь 5, замыкая контакты 6 и 7, через которые ток идет к обмоткам 10 (удерживающая) и 11 (втягивающая) втягивающего реле 12. При прохождении тока по обмоткам 10 и 11 сердечник 9 намагничивается и втягивает якорь 13.
Соединенный с якорем рычаг 14 поворачивается на оси 15 и вильчатым концом перемещает муфту свободного хода по шлицам вала якоря, вводя размещенную на муфте шестерню в зацепление с зубчатым венцом маховика.
В конце хода якорь с помощью контактного диска 8 замыкает через контакты 19 цепь рабочего тока обмоток стартера. При этом втягивающая обмотка
Отключение одной из обмоток втягивающего реле позволяет снизить потребляемую этим реле энергию от аккумуляторной батареи, и обеспечить эффективное вращение якоря электродвигателя стартера даже при не полностью заряженной аккумуляторной батарее.
При выключении стартера поворотом ключа в выключателе 21 зажигания против часовой стрелки размыкаются контакты «50» и «30», после чего под действием пружины 2 контакты 6 и 7 размыкаются, и ток перестает поступать на обмотки втягивающего реле. Под действием возвратной пружины якорь втягивающего реле вернется в исходное положение и рычагом 14 выведет муфту 16 с шестерней привода из зацепления с зубчатым венцом маховика.
На легковых автомобилях устанавливают унифицированные стартеры. Так, например, на автомобилях АЗЛК-2141 и ВАЗ-2105 применяют стартеры 35.3708 или СТ221. На автомобилях АЗЛК-21412 и ИЖ-21251 устанавливают унифицированный стартер 421.3708.
В корпусе стартера укреплены винтами четыре стальных полюса, на которые надеты обмотки возбуждения. Три катушки сериесные, соединены последовательно с обмоткой якоря, а четвертая (шунтовая) включена параллельно обмотке якоря.
В остальных стартерах применяют по две сериесные и по две шунтовые катушки. Эти стартеры, как правило, имеют четырехполюсный четырехщеточный электродвигатель постоянного тока со смешанным соединением обмоток возбуждения.
Поскольку через сериесные обмотки при пуске двигателя протекает ток большой силы (до 5000 А), они, как и обмотки якоря, выполнены из медной ленты с большой площадью поперечного сечения. Одна катушка (шунтовая) включается параллельно обмотке якоря.
Ее тонкая обмотка рассчитана на ток сравнительно небольшой силы.
Применение смешанного соединения обмоток возбуждения стартера позволяет получить бόльший крутящий момент на валу якоря в начале вращения коленчатого вала и более низкую частоту вращения самого якоря на холостом ходу. Это улучшает условия работы муфты свободного хода привода, уменьшает износ втулок вала якоря и предотвращает его «разнос».
***
Крепление стартера на двигателе
Обычно стартер располагают сбоку картера двигателя, при этом крышка со стороны привода обращена в сторону маховика и входит в специальное отверстие, выполненное на картере сцепления.
Крепление стартера к картеру сцепления осуществляется консольно болтами или шпильками посредством фланца, выполненного на головке со стороны привода. В зависимости от массы стартера крепление может осуществляться двумя или тремя резьбовыми элементами.
Тяжелые стартеры мощностью более 4,4 кВт с диаметром корпуса 130…180 мм устанавливают в углублениях специальных приливов, выполняемых на картере двигателя.
К посадочной поверхности прилива двигателя корпус стартера прижимается хомутами из стальных лент или литыми скобами.
Шестерня механизма привода может быть установлена между опорами под крышкой, или консольно за ее пределами. В этом случае в картере сцепления выполняется специальное гнездо с медно-графитовой втулкой, служащей опорой для свободного конца вала якоря стартера.
***
Устройство и работа стартера автомобиля ВАЗ-2109
Стартер 29.3708 автомобиля ВАЗ-2109, устройство которого показано на рис. 3, работает следующим образом.
При пуске двигателя вращение якоря через винтовые шлицы вала 1 и ступицу 35 передается наружному кольцу 34 роликовой обгонной муфты 5.
Три ролика 4 муфты пружинами через плунжеры 38 смещаются в узкую сторону пазов наружного кольца 34 и всегда заклинены, а внутреннее кольцо 37 вращается как одно целое с наружным.
При работающем стартере эффект заклинивания усиливается.
Ступица 35 муфты и шестерня 2, перемещаясь рычагом 8 по винтовым шлицам, входят в зацепление с зубчатым венцом маховика, и от вала 1 якоря через шестерню и маховик будет передаваться крутящий момент на коленчатый вал двигателя.
После пуска двигателя, когда электрическая цепь управления отключается, все подвижные части реле и механизмы привода стартера займут исходное положение под действием пружины втягивающего реле и буферной пружины 33.
Если двигатель начнет работать, а стартер не будет выключен, зубчатый венец маховика заставит шестерню вращаться с более высокой частотой, чем вращается наружная муфта 34 со ступицей 35. При этом ролики 4 с помощью пружин сдвинутся по наклонной поверхности пазов в широкую часть и позволят наружному кольцу вращаться свободно, не передавая усилие на вал якоря, что предупреждает поломку стартера.
Если при перемещении привода зуб шестерни стартера совпадает с зубом венца маховика, буферная пружина 33 привода сожмется больше, позволяя рычагу 8 перемещаться дальше и замкнуть электрическую цепь стартера.
Когда якорь повернется на некоторый угол, шестерня под действием буферной пружины сразу же войдет в зацепление с венцом маховика.
Учитывая, что при пуске (особенно холодного двигателя) стартер потребляет ток большой силы, продолжительность его включения не должна превышать 5…10 с, а промежуток между включениями должен быть не менее 20…30 с.
Устройство отдельных элементов конструкции стартера рассмотрим на примере стартера 29.9708, применяемого на автомобилях ВАЗ-2109.
Щетки стартера
В электродвигателе стартера используются четыре медно-графитовые щетки 19, установленные в щеткодержателях, прикрепленных к крышке 24. К двум щеткодержателям положительных щеток, изолированным от крышки пластмассовыми пластинами, присоединяются выводы сериесных катушек.
Другие два щеткодержателя, к одному из которых присоединен вывод шунтовой катушки, приклепаны к крышке 24, т. е. соединены с «массой», и в них вставляются отрицательные щетки.
Все щетки прижимаются к коллектору специальными спиральными пружинами.
Форма щеток может быть разнообразной (рис. 4), в соответствии с конструктивными особенностями щеточного и коллекторного узла стартера.
Якорь стартера
Якорь состоит из вала 1 и напрессованных на него сердечника 25 с обмоткой 25 и коллектора 18. Обмотка уложена в пазы сердечника, набранного из тонких пластин электротехнической стали. Концы обмотки выведены на изолированные друг от друга пластины коллектора.
Коллекторы могут выполняться торцовыми (ВАЗ-2109, ЗАЗ-1102, АЗЛК-2141, ВАЗ-2105 и др.), или цилиндрическими (преимущественно, стартеры грузовых автомобилей).
Торцовой коллектор выполняется в виде пластмассового диска с залитыми в него медными пластинами; такая конструкция позволяет уменьшить длину стартера.
Цилиндрические коллекторы выполняются на пластмассовом трубчатом основании. Такая конструкция обеспечивает равномерный износ щеток по длине рабочей поверхности, а также бόльшую поверхность контакта щеток и коллектора.
Вал якоря вращается в двух пористых металлокерамических втулках 21, пропитанных маслом и запрессованных в крышки стартера. Втулки могут быть и медно-графитовыми. В некоторых стартерах (например, ВАЗ-2109) вал якоря стартера имеет только одну опорную втулку в крышке стартера, а вторая опора предусмотрена в картере сцепления.
В стартерах грузовых автомобилей обычно используется три опорных втулки для поддержания якоря – в крышках и промежуточной опоре.
Втягивающее реле
Втягивающее реле 10 устанавливается сверху на корпусе стартера и состоит из корпуса со втягивающей 11 и удерживающей 12 обмотками, крышки 15 с контактными болтами 17 и якоря 9 со штоком 13, сердечником 14 и контактными пластинами.
Крышки стартера
Передняя крышка стартера (иногда ее называют головкой стартера) имеет фланец, которым стартер крепится к картеру сцепления. В этой крышке на валу якоря смонтирован привод стартера.
Если крышка является опорой якоря, в ней запрессовывается опорная втулка. Опорная втулка передней крышки изнашивается быстрее, чем втулка задней крышки, поскольку она испытывает бόльшую нагрузку во время работы стартера.
Задняя крышка служит опорой для одного из концов якоря, а также для крепления щеточного узла. Для предотвращения попадания грязи и влаги в стартер задняя крышка закрывается металлическим чехлом с уплотнительной прокладкой.
***
Принцип работы стартера проще понять, просмотрев видеоролик, представленный ниже.
***
Механизм привода стартера
