Назначение тормозов и их виды – —

Содержание

Назначение тормоза подвижного состава и способы торможения

Тормозом называется устройство на подвижном составе, при помощи которого создается искусственное сопротивление движению, в результате чего происходит снижение скорости или остановка поезда.
Тормозной путь – расстояние, проходимое поездом за время от момента перевода ручки крана машиниста или крана экстренного торможения в тормозное положение до полной остановки.
Тормоза классифицируются по способам создания тормозной силы и свойствам управляющей части. По способам создания тормозной силы различают фрикционные и динамические тормоза. По свойствам управляющей части различают тормоза автоматические и неавтоматические.

На подвижном составе железных дорог РФ применяется пять типов тормозов:

  1. Стояночные (ручные) – ими оборудованы локомотивы, пассажирские вагоны и около 15% грузовых вагонов;
  2. Пневматические – ими оснащен весь подвижной состав с использованием сжатого воздуха;
  3. Электропневматические – ими оборудованы пассажирские локомотивы и вагоны, электропоезда и дизельные поезда;
  4. Электрические (динамические или реверсивные) – ими оборудованы отдельные серии локомотивов и электропоездов;
  5. Магнитно-рельсовые – ими оборудованы высокоскоростные поезда. Применяются как дополнительные к ЭПТ и электрическим.

Стояночные, пневматические и электропневматические тормоза относятся к разряду фрикционных тормозов, у которых сила трения создается непосредственно на поверхности колеса либо на специальных дисках, жестко связанных с колесными парами.

Основным тормозом на подвижном составе является пневматический.
Каждый тип тормоза в свою очередь делится на группы, подгруппы и по назначению – пассажирские, грузовые и высокоскоростные.

Пневматические тормоза

Пневматические тормоза имеют однопроводную магистраль (воздухопровод), проложенную вдоль каждого локомотива и вагона для дистанционного управления воздухораспределителями с целью зарядки запасных резервуаров, наполнения тормозных цилиндров сжатым воздухом при торможении и сообщения их с атмосферой при отпуске.
Применяемые на подвижном составе пневматические тормоза разделяются на автоматические и неавтоматические, а также на пассажирские (с быстрыми тормозными процессами) на грузовые (с замедленными процессами).

Автоматическими называются тормоза, которые при разрыве поезда или тормозной магистрали, а также при открытии стоп-крана из любого вагона автоматически приходят в действие вследствие снижения давления воздуха в магистрали (при повышении давления происходит отпуск тормозов).

Неавтоматические тормоза, наоборот, приходят в действие при повышении давления в трубопроводе, а при выпуске воздуха происходит отпуск тормоза.

Работа автоматических тормозов разделяется на следующие процессы:

  • Зарядка – воздухопровод (магистраль) и запасный резервуар под каждой единицей подвижного состава заполняются сжатым воздухом;
  • Торможение – производится снижением давления воздуха в магистрали вагона или всего поезда для приведения в действие воздухораспределителя и воздух из запасного резервуара поступает в тормозной цилиндр, где энергия сжатого воздуха преобразуется в механическую, приводя в действие тормозную рычажную передачу, которая прижимает колодки к колесам;
  • Перекрыша – после произведенного торможения давление в магистрали и тормозном цилиндре не изменяется;
  • Отпуск – давление в магистрали повышается, вследствие чего воздухораспределитель выпускает воздух из тормозных цилиндров в атмосферу, одновременно производится подзарядка запасного резервуара путем сообщения его с тормозной магистралью.

Пневматический тормоз, применяемый на железнодорожном подвижном составе по принципу действия можно разделить на 3 группы:

  1. Прямодействующий неавтоматический;
  2. Непрямодействующий автоматический;
  3. Прямодействующий автоматический.

Прямодействующий неавтоматический тормоз называется потому, что в процессе торможения тормозные цилиндры сообщаются с источником питания, и при разрыве поезда, разъединении соединительных рукавов он не приходит в действие. Если в тормозных цилиндрах в этот момент был сжатый воздух, то он немедленно выйдет и произойдет оттормаживание. Кроме того, этот тормоз является неистощимым, так как при помощи крана машиниста всегда можно повысить давление в цилиндрах, которое понизилось из-за утечек воздуха.

Непрямодействующий автоматический тормоз отличается от неавтоматического прямодействующего тем, что на каждой единице подвижного состава между тормозной магистралью и тормозным цилиндром устанавливается воздухораспределитель, соединенный с запасным резервуаром, который содержит запас сжатого воздуха. По этой схеме оборудуются все пассажирские вагоны с воздухораспределителем усл. номер № 292. Тормоз называется непрямодействующим потому, что в процессе торможения тормозные цилиндры не сообщаются с источником питания (главными резервуарами). При длительном торможении вследствие невозможности пополнения воздухом запасных резервуаров через магистраль, давление воздуха в тормозных цилиндрах и запасных резервуарах уменьшается и потому тормоз является истощимым.

Прямодействующий автоматический тормоз состоит из тех же составных частей, что и непрямодействующий. По такой схеме выполнены тормоза грузовых вагонов с воздухораспределителями усл. номер №483. Благодаря особому устройству крана машиниста и воздухораспределителя автоматически поддерживается давление в тормозной магистрали и можно регулировать тормозную силу в поезде в сторону увеличения и уменьшения в нужных пределах. Если в процессе торможения давление в тормозных цилиндрах снизится вследствие утечек, то оно быстро восстановится за счет поступления сжатого воздуха из запасных резервуаров. В этом случае, когда расход воздуха из запасного резервуара будет настолько велик, что давление в нем станет меньше чем в магистрали, откроется питательный обратный клапан и воздух из магистрали поступит в запасный резервуар и далее в тормозной цилиндр. Тормозная магистраль в свою очередь автоматически пополнится через кран машиниста из главного резервуара. Таким образом, давление в тормозном цилиндре может поддерживаться в течение длительного времени. Этим автоматически прямодействующий тормоз отличается от автоматического непрямодействующего.

    www.rail.uzdk.ru

    Классификация тормозов и их основные свойства ~ Вагонник

    Тормозом называется устройство на подвижном составе, при помощи которого создается искусственное сопротивление движению, в результате чего происходит снижение скорости или остановка поезда.

    Тормозной путь - расстояние, проходимое поездом за время от момента перевода ручки крана машиниста или крана экстренного торможения в тормозное положение до полной остановки.

    Тормоза классифицируются по способам создания тормозной силы и свойствам управляющей части. По способам создания тормозной силы различают фрикционные и динамические тормоза. По свойствам управляющей части различают тормоза автоматические и неавтоматические.
    На подвижном составе железных дорог РФ применяется пять типов тормозов:

    1. Стояночные (ручные) - ими оборудованы локомотивы, пассажирские вагоны и около 15% грузовых вагонов;
    2. Пневматические - ими оснащен весь подвижной состав с использованием сжатого воздуха;
    3. Электро пневматические - ими оборудованы пассажирские локомотивы и вагоны, электропоезда и дизельные поезда;
    4. Электрические (динамические или реверсивные) - ими оборудованы отдельные серии локомотивов и электропоездов;
    5. Магнитно-рельсовые - ими оборудованы высокоскоростные поезда. Применяются как дополнительные к ЭПТ и электрическим.
    Стояночные, пневматические и электро пневматические тормоза относятся к разряду фрикционных тормозов, у которых сила трения создается непосредственно на поверхности колеса либо на специальных дисках, жестко связанных с колесными парами.
    Основным тормозом на подвижном составе является пневматический.
    Каждый тип тормоза в свою очередь делится на группы, подгруппы и по назначению - пассажирские, грузовые и высокоскоростные.
    Пневматические тормоза.

    Пневматические тормоза имеют одно проводную магистраль (воздухопровод), проложенную вдоль каждого локомотива и вагона для дистанционного управления воздухораспределителями с целью зарядки запасных резервуаров, наполнения тормозных цилиндров сжатым воздухом при торможении и сообщения их с атмосферой при отпуске.

    Применяемые на подвижном составе пневматические тормоза разделяются на автоматические и неавтоматические, а также на пассажирские (с быстрыми тормозными процессами) на грузовые (с замедленными процессами).

    Автоматическими называются тормоза, которые при разрыве поезда или тормозной магистрали, а также при открытии стоп-крана из любого вагона автоматически приходят в действие вследствие снижения давления воздуха в магистрали (при повышении давления происходит отпуск тормозов),

    Неавтоматические тормоза, наоборот, приходят в действие при повышении давления в трубопроводе, а при выпуске воздуха происходит отпуск тормоза.

    Работа автоматических тормозов разделяется на следующие процессы:

    • Зарядка - воздухопровод (магистраль) и запасный резервуар под каждой единицей подвижного состава заполняются сжатым воздухом;
    • Торможение - производится снижением давления воздуха в магистрали вагона или всего поезда для приведения в действие воздухораспределителя и воздух из запасного резервуара поступает в тормозной цилиндр, где энергия сжатого воздуха преобразуется в механическую, приводя в действие тормозную рычажную передачу, которая прижимает колодки к колесам;
    • Перекрыша - после произведенного торможения давление в магистрали и тормозном цилиндре не изменяется;
    • Отпуск - давление в магистрали повышается, вследствие чего воздухораспределитель выпускает воздух из тормозных цилиндров в атмосферу, одновременно производится подзарядка запасного резервуара путем сообщения его с тормозной магистралью.

    Пневматический тормоз, применяемый на железнодорожном подвижном составе по принципу действия можно разделить на 3 группы:

    • Прямо действующий не автоматический;
    • Непрямо действующий автоматический;
    • Прямо действующий автоматический.

      Прямо действующий не автоматический тормоз называется потому, что в процессе торможения тормозные цилиндры сообщаются с источником питания, и при разрыве поезда, разъединении соединительных рукавов он не приходит в действие. Если в тормозных цилиндрах в этот момент был сжатый воздух, то он немедленно выйдет и произойдет оттормаживание. Кроме того, этот тормоз является неистощимым, так как при помощи крана машиниста всегда можно повысить давление в цилиндрах, которое понизилось из-за утечек воздуха.

      Непрямо действующий автоматический тормоз отличается от не автоматического прямо действующего тем, что на каждой единице подвижного состава между тормозной магистралью и тормозным цилиндром устанавливается воздухо распределитель, соединенный с запасным резервуаром, который содержит запас сжатого воздуха. По этой схеме оборудуются все пассажирские вагоны с воздухо распределителем усл. номер № 292. Тормоз называется непрямо действующим потому, что в процессе торможения тормозные цилиндры не сообщаются с источником питания (главными резервуарами). При длительном торможении вследствие невозможности пополнения воздухом запасных резервуаров через магистраль, давление воздуха в тормозных цилиндрах и запасных резервуарах уменьшается и потому тормоз является истощимым.



      Прямо действующий автоматический тормоз состоит из тех же составных частей, что и непрямо действующий. По такой схеме выполнены тормоза грузовых вагонов с воздухо распределителями усл. номер №483. Благодаря особому устройству крана машиниста и воздухо распределителя автоматически поддерживается давление в тормозной магистрали и можно регулировать тормозную силу в поезде в сторону увеличения и уменьшения в нужных пределах. Если в процессе торможения давление в тормозных цилиндрах снизится вследствие утечек, то оно быстро восстановится за счет поступления сжатого воздуха из запасных резервуаров. В этом случае, когда расход воздуха из запасного резервуара будет настолько велик, что давление в нем станет меньше чем в магистрали, откроется питательный обратный клапан и воздух из магистрали поступит в запасный резервуар и далее в тормозной цилиндр. Тормозная магистраль в свою очередь автоматически пополнится через кран машиниста из главного резервуара. Таким образом, давление в тормозном цилиндре может поддерживаться в течение длительного времени. Этим автоматически прямо действующий тормоз отличается от автоматического непрямо действующего.

    www.xn--80adeukqag.xn--p1ai

    Назначение и классификация тормозов

    НАЗНАЧЕНИЕ И КЛАССИФИКАЦИЯ ТОРМОЗОВ

    Эффективность тормозных средств является одним из важнейших условий, определяющих возможность повышения веса и скорости движения поездов, пропускной и провозной способности железных дорог. От свойств и состояния тормозного оборудования подвижного состава в значительной степени зависит безопасность движения.

    Последствия неэффективных тормозов

    Назначение тормозов

    В процессе движения поезда на него действуют силы, различные по своему характеру и направлению. Различают силы внешние (например, сила сопротивления движению от уклона) и внутренние (например, сила трения в моторно-осевых подшипниках). Внешние силы можно разделить на управляемые (сила тяги) и неуправляемые (силы сопротивления движению). В зависимости от соотношения управляемых и неуправляемых сил, поезд может двигаться ускоренно, замедленно или с равномерной скоростью.
    Сила тяги — внешняя движущая сила, которая создается тяговыми электродвигателями локомотива во взаимодействии с рельсами. Она приложена к ободу колес в направлении движения. Для остановки поезда необходимо исключить действие силы тяги, т. е. отключить тяговые двигатели локомотива. Однако поезд продолжит движение по инерции за счет накопленной кинетической энергии и до полной остановки пройдет значительное расстояние. Чтобы обеспечить остановку поезда в требуемом месте или снижение скорости движения на определенном участке следования, необходимо искусственно увеличить силы сопротивления движению.
    Устройства, применяемые в поездах для создания искусственного сопротивления движению, называются тормозами, а силы, создающие искусственное сопротивление движению, — тормозными силами.
    Тормозные силы и силы сопротивления движению гасят кинетическую энергию движущегося поезда.

    Способы создания замедления движения

    Различают фрикционный, реверсивный и электромагнитный способы создания замедления движения.

    Фрикционный способ. При этом способе сопротивление движению создается вследствие трения тормозных колодок (или специальных накладок) о поверхность катания колес подвижного состава (или дисков). В этом случае кинетическая энергия поезда преобразуется в теплоту, нагревающую трущиеся детали и рассеиваемую в окружающую среду.

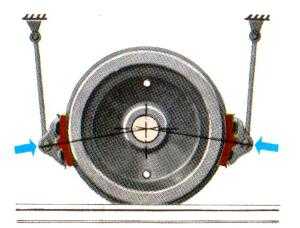

    Колодочный (фрикционный) тормоз

    Реверсивный способ. На локомотивах с электрической передачей осуществляется переключение тяговых электродвигателей в генераторный режим, что вызывает изменение направления электромагнитного момента электрической машины. Это торможение называется электродинамическим. Оно бывает рекуперативным или реостатным. В первом случае вырабатываемая электрическая энергия возвращается в контактную сеть, во втором — электрическая энергия поступает на специальные тормозные резисторы и превращается в теплоту, которая рассеивается в окружающую среду.

    Реверсивный способ создания замедления движения применяется также на локомотивах с гидропередачей (гидродинамический тормоз) и на паровозах (контрпар).

    Электромагнитный способ. При этом способе тормозная сила создается притяжением специальных тормозных башмаков с электромагнитами к рельсам. На подвижном составе применяются как электромагнитные рельсовые тормоза, так и тормоза с использованием вихревых токов. Особенность этого способа создания замедления заключается в том, что мощность тормоза ограничивается только значением допустимого замедления. Поэтому электромагнитный способ используют только при экстренном торможении.

    Магнитно-рельсовый тормоз

    Классификация тормозов

    Тормоза классифицируют по способу создания тормозной силы, свойствам системы управления и назначению.

    • По способу создания тормозной силы различают фрикционные тормоза (колодочные и дисковые) и динамические (электродинамические, гидродинамические и реверсивные).
    • По свойствам системы управления различают тормоза автоматические (прямо- и непрямодействующие) и неавтоматические (прямодействующие).
      Тормоза этих двух типов подразделяются на пневматические, электропневматические и электрические. Принципиальное отличие пневматического тормоза от электропневматического состоит только в способе управления: управление пневматическим тормозом осуществляется изменением давления сжатого воздуха в специальном воздухопроводе (тормозная магистраль), проложенном вдоль каждого локомотива и вагона, а управление электропневматическим тормозом осуществляется электрическим током. В качестве рабочего тела в обоих случаях используется энергия сжатого воздуха. Автоматические тормоза должны автоматически приходить в действие (затормаживать) при определенном темпе снижения давления в тормозной магистрали. Прямо- или непрямодействие автоматического тормоза определяется конструкцией воздухораспределителя. Прямодействующий автоматический тормоз — это тормоз грузовых вагонов, оборудованный воздухораспределителем
      усл. № 483, который способен поддерживать установленное давление в тормозном цилиндре независимо от плотности последнего.
      Непрямодействующий автоматический тормоз — это тормоз пассажирских вагонов, оборудованный воздухораспределителем усл. № 292, который не восполняет утечки сжатого воздуха из тормозного цилиндра.
      Примером прямодействующего неавтоматического тормоза служит вспомогательный локомотивный тормоз. В случае приведения его в действие воздух из главных резервуаров поступает в тормозные цилиндры.
    • По назначению различают тормоза грузовые, пассажирские и скоростные. За характеристику их работы принимают время наполнения и опорожнения тормозного цилиндра.

    Анимация (мультик) по схемам прямодействующего, нпрямодействующего
    тормоза и ЭПТ

    Отличное пособие по новому воздухораспределителю пассажирских вагонов № 242.
    С анимацией и дикторским сопровождением

    www.pomogala.ru

    Назначение и классификация тормозов

    Для уменьшения скорости движения поезда или его остановки локомотивы и вагоны снабжены тормозами. Силы, создающие искусственное сопротивление (силы трения), называют тормозными. От значения тормозной силы зависит эффективность (мощность) тормозов: чем эффективнее тормоза, тем меньше тормозной путь (расстояние, проходимое поездом от начала торможения до полной его остановки) и тем дольше поезд может следовать по перегону с наибольшей скоростью. Следовательно, повышается средняя скорость движения поезда, безопасность его движения, увеличивается пропускная способность железных дорог.

    Тормозная сила зависит от силы нажатия тормозных колодок. Беспредельно увеличивать эту силу нельзя: если она превысит силу сцепления колеса с рельсом (последняя определяется нагрузкой от колесной пары на рельсы и коэффициентом сцепления колеса с рельсами), возникнет юз, т.е. скольжение колеса по рельсу. Это снижает эффективность тормозов и приводит к появлению ползунов на колесах.

    На железнодорожном подвижном составе применяются следующие способы торможения:фрикционное, реверсивное и электромагнитное.

    фрикционное, использующее силу трения тормозных колодок, прижимаемых к ободьям вращающихся колес, или специального диска, насаженного на ось колесной пары. В этом случае кинетическая энергия поезда преобразуется в теплоту, нагревающую трущиеся детали и рассеиваемую в окружающую среду.

    реверсивное (электрическое)торможение - на локомотивах с электрической передачей осуществляется переключение тяговых электродвигателей в генераторный режим, что вызывает изменение направления электромагнитного момента электрической машины. Это торможение называется электродинамическим. Оно бывает рекуперативным или реостатным. В первом случае вырабатываемая электрическая энергия возвращается в контактную сеть, во втором — электрическая энергия поступает на специальные тормозные резисторы и превращается в теплоту, которая рассеивается в окружающую среду.

    электромагнитноеторможение, при этом способе тормозная сила создается притяжением специальных тормозных башмаков с электромагнитами к рельсам. На подвижном составе применяются как электромагнитные рельсовые тормоза, так и тормоза с использованием вихревых токов.

    По способу управления и источнику энергиидля прижатия колодок фрикционные тормоза подразделяются на пневматические, электропневматические и ручные.

    Основным видом фрикционного тормоза, применяющегося на подвижном составе наших дорог, является пневматический тормоз. Действие такого тормоза основано на создании разности давлении сжатого воздуха в камерах соответствующих приборов. Торможение поезда происходит быстро, так как запас сжатого воздуха для наполнения тормозных цилиндров имеется под каждым вагоном.

    Ручными тормозамиоборудуют все локомотивы и пассажирские вагоны, а также часть грузовых вагонов. Ручной тормоз применяют на железнодорожном подвижном составе как резервное средство для остановки поезда при неисправности автотормозов, а также для затормаживания пассажирских вагонов, находящихся в отстое (на месте во время стоянок).

    Электропневматические тормозав отличие от пневматических управляются электрическим током; тормозные колодки прижимаются к колесам приборами, питающимися сжатым воздухом.

    По роду подвижного состава тормозаподразделяют на грузовые, предназначенные для торможения грузовых поездов и отличающиеся сравнительно медленным наполнением тормозных цилиндров сжатым воздухом; пассажирскиес более быстрым наполнением тормозных цилиндров; высокоскоростныес электропневматическим управлением, обеспечивающим одновременное действие тормозов всего поезда.

    По условию торможенияслужебноеи экстренное.

    В обычных условиях машинист применяет служебное торможение, при котором давление в главной магистрали понижается ступенями. Такой режим обеспечивает плавное уменьшение скорости поезда и позволяет остановить его в заранее предусмотренном месте. Для немедленной остановки поезда применяют экстренное торможение, которое происходит в результате быстрого и полного выпуска воздуха, из магистрали, что создает наибольшую тормозную силу. Экстренное торможение может производиться краном машиниста или краном экстренного торможения, установленным во всех пассажирских и частично грузовых вагонах.

    Служебное торможение (IV положение ручки крана). При IV положении ручки крана машиниста 1 в контроллере замыкаются все три контакта. Ток от плюсовой клеммы батареи поступает в провода тормозной и отпускной, в результате чего катушки вентилей ТВ и ОВ на всех вагонах возбуждаются. Электровоздухораспределители 8 срабатывают и цилиндры 6 наполняются воздухом из запасных резервуаров 5. Контакты сигнализаторов СОТ, соединенных с тормозными цилиндрами, замыкают цепь сигнальной лампы ЛСЗ, контролирующей срабатывание тормозов на отпуск.

    Лампы ПС1 и ЛС2 в головной кабине также загораются. Первая питается током по цепи, как описано выше. Цепь питания второй лампы идет от плюса батареи через тормозной провод, контакт БР1 блок-реле хвостового вагона, блокировочный провод, лампу ЛС2, обратный провод, переключатель ТП к минусу батареи. Одновременно при прохождении тока по этой цепи возбуждается катушка ПВ вентиля перекрыши 4. Его якорь с клапаном притягивается и сообщает камеру главного резервуара с резервуаром 3 и уравнительной камерой крана машиниста 1. Давление в этой камере будет выше, чем в тормозной магистрали, что исключает разрядку магистрали в атмосферу. Поэтому воздухораспределители 7 срабатывать не будут.

    Экстренное торможение (V положение). При V положении ручки крана машиниста воздух из магистрали через широкий канал в золотнике этого крана выходит в атмосферу — происходит быстрое снижение давления в магистрали. В этом случае воздухораспределители 7 хотя и придут в действие, но торможения не произведут, так как раньше их сработают электровоздухораспределители 8.
    Электровоздухораспределители при IV и V положениях ручки крана действуют одинаково, но конечное давление в тормозных цилиндрах при V положении будет несколько меньше.
    Если ток в вентиль ПВ перестанет поступать (например, при обрыве проводов), лампа ЛС2 гаснет, сигнализируя о повреждении электропневматического тормоза. В этом случае при IV и V положениях ручки крана машиниста срабатывают на торможение воздухораспределители 7, соединяющиеся через переключательные клапаны с тормозными цилиндрами 6.


    Похожие статьи:

    poznayka.org

    Автомобильные тормозные системы, виды, устройство, как работают

    Тормозная система необходима для быстрого изменения скорости или полной остановки автомобиля и удержания его на месте при стоянке.

    Для этого на автомобиле есть такие виды тормозных систем, как — рабочая, стояночная, запасная и вспомогательная система (тормоз-замедлитель).

    Рабочая тормозная система всегда используется при любой скорости автомобиля для полной остановки или для снижения скорости. Рабочая тормозная система начинает работать при нажатии на педаль тормоза. Эта система самая эффективная при сравнении с другими видами.

    Запасная тормозная система применяется при неисправности основной системы. Запасная тормозная система бывает в виде автономной системы или её функции выполняет часть исправной рабочей тормозной системы.

    Стояночная тормозная система необходима для удержания автомобиля определенное время на одном месте. Стояночная система полностью исключает движение автомобиля самопроизвольно.

    Вспомогательная тормозная система применяется на автомобилях с повышенной массой. Вспомогательная система используется для торможения на спусках. Часто бывает, что на автомобилях роль вспомогательной системы выполняет двигатель, где выпускной трубопровод перекрывается заслонкой.

    Тормозная система — это важное средство автомобиля для обеспечения активной безопасности. На автомобилях применяются разные системы и устройства, повышающие эффективность системы при торможении — это антиблокировочная система, усилитель экстренного торможения, усилитель тормозов.

    Тормозная система включает в себя тормозной привод и тормозной механизм.

    Схема гидропривода тормозов:
    1 — трубопровод контура «левый передний-правый задний тормоз»; 2-сигнальное устройство; 3 — трубопровод контура «правый передний — левый задний тормоз»; 4 — бачок главного цилиндра; 5 — главный цилиндр гидропривода тормозов; 6 — вакуумный усилитель; 7 — педаль тормоза; 8 — регулятор давления задних тормозов; 9 — трос стояночного тормоза; 10 — тормозной механизм заднего колеса; 11 — регулировочный наконечник стояночного тормоза; 12 — рычаг привода стояночного тормоза; 13 — тормозной механизм переднего колеса.

    Тормозной механизм блокирует вращение колес и как результат появление тормозной силы, которая останавливает транспортное средство. Тормозные механизмы находятся на задних и передних колесах.

    По идее — все тормозные механизмы логично называть колодочными. И уже в свою очередь, их можно разделить по трению — дисковые и барабанные. Тормозные механизмы основной системы монтируются в колесе, а механизм стояночной системы находится за раздаточной коробкой или коробкой передач.

    О барабанных и дисковых тормозных механизмах

    Тормозной механизм обычно состоит из двух частей, из вращающейся и неподвижной. Вращающаяся часть барабанного механизма — это тормозной барабан, а неподвижная часть – тормозные колодки.

    Барабанные тормозные механизмы обычно стоят на задних колесах. В процессе износа зазор между барабаном и колодкой увеличивается и для его устранения есть механические регуляторы.

    Барабанный тормозной механизм заднего колеса:
    1 – чашка; 2 – прижимная пружина; 3 – приводной рычаг; 4 – тормозная колодка; 5 – верхняя стяжная пружина; 6 – распорная планка; 7 – регулировочный клин; 8 – колесный тормозной цилиндр; 9 – тормозной щит; 10 – болт; 11 – стержень; 12 – эксцентрик; 13 – нажимная пружина; 14 – нижняя стяжная пружина; 15 – прижимная пружина распорной планки.

    На автомобилях тормозные механизмы могут иметь разные сочетания:

    • два дисковых передних, два барабанных задних;
    • четыре дисковых;
    • четыре барабанных.

    В тормозном дисковом механизме — диск вращается, а две колодки стоят неподвижно, они установлены внутри суппорта. В суппорте стоят рабочие цилиндры, они при торможении прижимают к диску тормозные колодки, а сам суппорт хорошо закреплен на кронштейне. Для улучшения отвода тепла из рабочей зоны часто применяют вентилируемые диски.

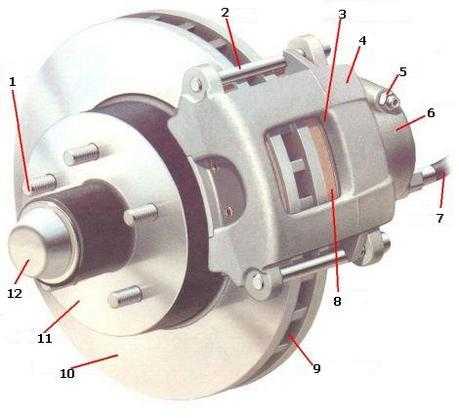

    Схема дискового тормозного механизма:
    1 — колесная шпилька; 2 — направляющий палец; 3 — смотровое отверстие; 4 — суппорт; 5 — клапан; 6 — рабочий цилиндр; 7 — тормозной шланг; 8 — тормозная колодка; 9 — вентиляционное отверстие; 10 — тормозной диск; 11 — ступица колеса; 12 — грязезащитный колпачок.

    О тормозных приводах

    В автомобильных тормозных системах нашли применение вот эти типы тормозных приводов:

    • гидравлический;
    • пневматический;
    • комбинированный.
    • механический;

    Гидравлический привод получил самое широкое распространение в рабочей тормозной системе автомобиля. В него входят:

    • главный тормозной цилиндр;
    • тормозная педаль;
    • колесные цилиндры;
    • усилитель тормозов
    • шланги и трубопроводы (рабочие контура).

    При усилии на тормозную педаль водителем, та передает усилие от ноги на главный тормозной цилиндр. Усилитель тормозов дополнительно создает усилие, облегчая тем самым жизнь водителя. Широкое применение на машинах приобрел вакуумный усилитель тормозов.

    Главный тормозной цилиндр нагнетает тормозную жидкость к тормозным цилиндрам. Обычно над главным цилиндром стоит расширительный бачок, в нем содержится тормозная жидкость.

    Колесный цилиндр прижимает тормозные колодки к тормозному барабану или диску.

    Рабочий контур сейчас представляет из себя основной и вспомогательный. Например, вся система исправна, то значит работают оба, но при неисправности одного из них — другой будет работать.

    Широко распространены три основные компоновки разделения рабочих контуров:

    • 2 + 2 подключенных параллельно — задние + передние;
    • 2 + 2 подключенных диагонально — правый передний + левый задний и так далее;
    • 4 + 2 в один контур подключены два передних, а в другой тормозные механизмы всех колес.

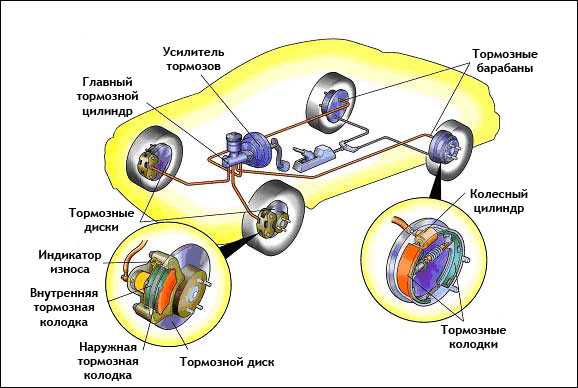

    Схема компоновки гидропривода:
    1 — главный тормозной цилиндр с вакуумным усилителем; 2 — регулятор давления жидкости в задних тормозных механизмах; 3-4 — рабочие контуры.

    Прогресс не стоит на месте и сейчас в состав гидравлического тормозного привода добавляются разные электронные компоненты:

    • усилитель экстренного торможения
    • антиблокировочная система тормозов;
    • антипробуксовочная система;
    • система распределения тормозных усилий;
    • электронная блокировка дифференциала.

    Пневматический привод применяется в тормозной системе большегрузных автомобилей.

    Комбинированный тормозной привод — это комбинация разных типов привода.

    Механический привод применяется в стояночной тормозной системе. Он включает в себя систему тяг и тросов, с помощью которых объединяет систему в одно целое, обычно на задние колеса имеет привод. Рычаг тормоза соединен при помощи тонкого троса с тормозными механизмами, где есть устройство, которое приводит в действие основные или стояночные колодки.

    Есть автомобили, где стояночная система работает от ножной педали. Сейчас всё чаще стали применять в стояночной системе электропривод, который получил название — электромеханический стояночный тормоз.

    Итак, как работает гидравлическая тормозная система

    Осталось рассмотреть работу тормозной системы, что мы сделаем на примере гидравлической системы.

    Когда водитель нажимает на педаль тормоза, то передается нагрузка к усилителю и тот создает усилие на главном тормозном цилиндре. А в свою очередь поршень главного тормозного цилиндра через трубопроводы нагнетает жидкость к колесным цилиндрам. Поршни колесных цилиндров от давления жидкости передвигают тормозные колодки к дискам или барабанам и происходит торможение автомобиля.

    Когда водитель убирает ногу с педали тормоза, то педаль от действия возвратной пружины возвращается в начальное положение. Также, в свое положение возвращается и поршень главного тормозного цилиндра, а пружины отводят колодки от барабанов или дисков. Тормозная жидкость возвращается обратно в главный тормозной цилиндр и падает давление в системе.

    Видео: принцип работы тормозной системы.

    Вот на этом пожалуй и завершу свою не маленькую статью. Всем удачи на дорогах!

    Загрузка...

    avto-i-avto.ru

    Назначение тормозов

    Назначение тормозов.


    В процессе движения поезда на него действуют силы различные по своему характеру и направлению. Различают силы внешние (например, сила сопротивления движению от уклона) и внутренние (например, сила трения в моторно-осевых подшипниках). Внешние силы можно разделить на управляемые (сила тяги) и неуправляемые (силы сопротивления движению). Кроме того, при любом изменении скорости движения на поезд действует сила инерции. В зависимости от соотношения управляемых и неуправляемых сил поезд может двигаться ускоренно, замедленно или с равномерной скоростью.

    Сила тяги - внешняя движущая сила, которая создается тяговыми электродвигателями локомотива во взаимодействии с рельсами. Она приложена к ободу колес в направлении движения. Для остановки поезда необходимо исключить действие сипы тяги, то есть отключить тяговые двигатели локомотива. Однако, поезд продолжит движение по инерции за счет накопленной кинетической энергии и до полной остановки пройдет значительное расстояние. Чтобы обеспечить остановку поезда в требуемом месте или снижение скорости движения на определенном участке следования, необходимо искусственно увеличить силы сопротивления движению.

    Устройства, применяемые в поездах для создания искусственного сопротивления движению, называются тормозами, а силы, создающие искусственное сопротивление движению - тормозными силами.

    Тормозные силы и силы сопротивления движению гасят кинетическую энергию движущегося поезда.

                   Способы создания замедления движения.


    При фрикционном способе сопротивление движению создается за счет трения тормозных колодок (или специальных накладок) о поверхность катания колес подвижного состава (или дисков). В этом случае кинетическая энергия поезда преобразуется в тепло, нагревающее трущиеся детали и рассеиваемое в окружающую среду.

    Реверсивный способ на локомотивах с электрической передачей осуществляется переключением тяговых двигателей в генераторный режим, что вызывает изменение направления электромагнитного момента электрической машины. Это торможение называется электродинамическим. Оно бывает рекуперативным, когда вырабатываемая электрическая энергия возвращается в контактную сеть, или реостатным. В последнем случае электрическая энергия поступает на специальные тормозные резисторы и превращается в тепло. которое рассеивается в окружающую среду.

    Реверсивный способ создания замедления применяется и на локомотивах с гидропередачей (гидродинамический тормоз), а также на паровозах - контрпар.

    При электромагнитном способе тормозная сила создается притяжением специальных тормозных башмаков с электромагнитами к рельсам. На подвижном составе применяются как электромагнитные рельсовые тормоза, так и тормоза на вихревых токах. Особенность этого способа создания замедления заключается в том, что мощность тормоза ограничивается только величиной допустимого замедления. Поэтому магниторельсовые тормоза используются только при экстренном торможении.

                                  Классификация тормозов.


    Тормоза классифицируются по способу создания тормозной силы. свойствам системы управления и по назначению.

    По способу создания тормозной силы различают фрикционные тормоза (колодочные и дисковые) и динамические (электродинамические, гидродинамические и реверсивные).

    По свойствам системы управления различаю тормоза автоматические (прямо действующие и непрямодействующие) и неавтоматические (прямодействующие).

    Автоматические тормоза должны автоматически приходить в действие (затормаживать) при определенном темпе снижения давления в тормозной магистрали.

    Прямодействие или непрямодействие автоматического тормоза определяется конструкцией воздухораспределителя. Прямодействующий автоматический тормоз - это тормоз грузовых вагонов, оборудованный воздухораспределителем усл.№ 483, который способен поддерживать установленное давление в тормозном цилиндре независимо от плотности последнего.

    Время наполнения и опорожнения тормозных цилиндров в зависимости от типа тормозов


    Тип тормоза

    Время наполнения ТЦ, сек.

    Время опорожнения ТЦ, сек.

    Грузовые

    20 … 45

    до 60

    Пассажирские

    6 … 9

    9 … 12

    Скоростные

    1 … 2

    2 … 3

    Непрямодействующий автоматический - это тормоз пассажирских вагонов, оборудованный воздухораспределителем усл.№ 292, который не восполняет утечки сжатого воздуха из тормозного цилиндра.

    Примером прямодействующего неавтоматического тормоза служит вспомогательный локомотивный тормоз. В случае приведения его в действие воздух из главных резервуаров поступает в тормозные цилиндры.

    По назначению тормоза бывают грузовые, пассажирские и скоростные. В этом случае за характеристику их работы принимают время наполнения и опорожнения тормозного цилиндра.

    Образование тормозной силы.

    Для торможения подвижного состава к нему должны быть приложены внешние силы от неподвижных рельсов. Действие этих сил должно быть

    направлено против направления движения поезда. Рассмотрим кинематику катящейся колесной пары. Она совершает сложное движение, состоящее из двух простых: прямолинейное движение вдоль пути вместе со всем поездом со скоростью V км/ч и вращательного вокруг собственной оси О. Вращательное движение обусловлено сцеплением колес с рельсами в точках их контактов О1. Это сцепление происходит под действием вертикальной нагрузки q. Окружная скорость вращения колеса на поверхности качения равна поступательной скорости поезда, т.е. V км/ч. В точке колеса О2, находящейся в данное мгновение в самом верхнем положении, поступательное и вращательное движения направлены в одну и ту же сторону - вперед (по ходу движения поезда), поэтому скорости поступательного и вращательного движения складываются, и мгновенная абсолютная скорость колеса в этой точке оказывается V + V = 2V, т. е. вдвое больше скорости поезда. Нижняя точка О1, находящаяся в сцеплении с рельсом, в каждый момент времени качения колеса оказывается неподвижной (- V + V = 0). В течение этого мгновения колесо как бы поворачивается вокруг точки сцепления О1, которая в механике называется «мгновенный центр поворота».

    Таким образом, колесо в точке его сцепления с рельсом катится по нему вперед и с такой же скоростью вращается обратно. Это означает, что в точке О1 сила трения отсутствует, а действует только сила сцепления, которая образуется за счет взаимодействия микроскопических неровностей на поверхностях колеса и рельса, а также за счет сил молекулярного притяжения, возникающих под действием нагрузки q, значение которой достигает 15 кгс/см2.Теперь рассмотрим силовые процессы, происходящие после прижатия колодки к катящемуся колесу (рис 1.2). Нажатие на вращающееся колесо колодки с силой К вызывает появление силы трения Т между колодкой и колесом, которая действует от колодки на колесо против его вращения, т. е. стремится остановить это вращение. Тормозить поступательное движение поезда сила трения Т не может, так как это внутренняя сила по отношению к поезду - колодка является частью самого поезда и движется вместе с ним.

    Однако под действием внутренней силы Т колесо начинает «цепляться» за рельс в точке контакта О1. Возникает сила сцепления колеса с рельсом В, равная по величине силе Т. Сила В стремится утащить рельс за собой (сдвинуть его по ходу движения поезда). Так как рельс прикреплен к шпалам, то он остается неподвижным (в путевом хозяйстве хорошо известно явление угона рельсов под действием сил сцепления В). Особенно интенсивно угон рельсов происходит в местах, где обычно производится служебное торможение поездов. В свою очередь, неподвижный рельс тормозит катящееся по нему колесо с силой Вт, являющейся реакцией рельса на силу В. Сила Вт является внешней силой по отношению к поезду и направлена против направления его движения, поэтому она является тормозной силой.

    Тормозная сила выполняет еще одну важную функцию: являясь реакцией рельса на силу Т и направленная по направлению вращения катящегося колеса, она уравновешивает эту силу трения Т, заставляя колесо продолжать вращение, препятствуя переходу колесной пары на юз.

    Итак, колодки прижимаются к колесам для того, чтобы возникшая сила трения Т вызывала появление равной ей внешней силы Вт, которая, будучи направленной по вращению колеса, препятствует переходу его на юз и в то же время, имея направление против движения поезда, тормозит его. Чтобы облегчить представление этой картины, достаточно мысленно приподнять тормозимые колесные пары над рельсами, и тогда станет ясно, что колесные пары, потеряв сцепление с рельсами, под действием сил трения Т сразу прекратят вращение, но сам поезд будет продолжать движение вперед. Точно так же торможение самолетов колесами их шасси возможно только после приземления на посадочную полосу.

    auto-dnevnik.com

    Виды тормозных систем

    Функциональным назначением тормозной системы автомобиля является управляемое изменение его скорости вплоть до полной остановки и удержание его (автомобиля) на месте в течение продолжительного периода времени посредством приложения тормозной силы. Реализация указанных функций – главная задача, решаемая с использованием всех существующих видов тормозных систем.

    1.    Виды современных тормозных систем

    Автомобили, выпускаемые в настоящее время, оснащаются тормозными системами четырех видов:

    • Рабочая. Одна из основных систем управления автомобилем в сочетании с обеспечением должного уровня безопасности дорожного движения. Особенно высокие требования предъявляются к надежности и эффективности действия рабочей тормозной системы.

    • Стояночная, или ручная. Главной функцией данной системы является предотвращение самопроизвольного движения транспортного средства во время стоянки (остановки).

    • Запасная. Сравнительно молодой вид тормозной системы. Применяется в качестве дублера рабочей тормозной системы в случае потери последней работоспособности.

    • Вспомогательная. Функциональное назначение – уменьшение нагрузок на рабочую систему транспортного средства в период интенсивного (продолжительного) функционирования. Такой системой оснащаются исключительно большегрузные автомобили.

    2.    Устройство тормозной системы автомобиля

    Основными конструктивными элементами тормозной системы любого автомобиля являются тормозные механизмы и приводы, инициирующие их работу (смотри рисунок № 1).

    Тормозной механизм – устройство, препятствующее вращению колеса посредством создания между ним и дорожным полотном тормозной силы. Устанавливаются непосредственно на колесах (как передних, так и задних) транспортного средства и классифицируются по типу основного элемента – барабана или диска.

    Функциональная задача тормозного привода заключается в эффективной передаче усилия от водителя к тормозным механизмам колес (поз. 1, 4). Его основными элементами служат: тормозная педаль (поз. 9), главный тормозной цилиндр, или ГТЦ, (поз. 6), вакуумный усилитель тормозов, или ВУТ, и соединительных трубопроводов (поз. 2, 3). В качестве рабочей жидкости используется смесь на основе гликоля (тормозная жидкость), аккумулируемая в специальном резервуаре (поз. 5), оснащенном датчиком уровня.

    Принципиальная схема автомобильной тормозной системы выглядит следующим образом.

    3.    Принцип работы тормозной системы автомобиля



    Функционирование рабочей тормозной системы транспортного средства основано на принципе изменения давления рабочей жидкости в ее контуре. Водитель, нажимая на тормозную педаль в салоне автомобиля, приводит в действие поршень ГТЦ. Это, в свою очередь, вызывает рост давления на тормозную жидкость, находящуюся внутри системы, и инициирует ее поступление в колесные тормозные цилиндры. Таким образом, происходит передача усилия нажатия от педали к поршням тормозных цилиндров колес, а от них к тормозным колодкам механизмов. Фрикционные накладки колодок, прижимаясь к диску (барабану) колеса гасят его (колеса) вращательное движение, замедляя скорость автомобиля или останавливая его полностью.

    После того, как тормозная педаль будет отпущена, давление тормозной жидкости на цилиндры тормозных механизмов колес ослабнет, тормозные колодки под воздействием пружин возвратятся в первоначальное положение, прекратив тем самым процесс торможения.

    Функциональное назначение вакуумного усилителя тормозов (ВУТ) заключается в создании достаточного усилия нажатия, то есть увеличении значения давления рабочей жидкости в системе. Основополагающим принципом функционирования ВУТ является создание перепада давлений в камерах, сообщающихся с впускным трубопроводом (разрежение) и атмосферой (давление).



    Практически все современные тормозные системы имеют два отдельных контура, что существенно повышает эксплуатационную надежность системы и, как следствие, безопасность дорожного движения. Автономность работы тормозных контуров позволяет выполнить торможение и остановку транспортного средства в случае отказа одного из них.

    Конструктивное исполнение стояночной (ручной) тормозной системы предполагает механический (тросовый) привод. Исполнительным органом в салоне автомобиля служит рычаг, хотя существуют стояночные системы, где рычаг заменен педалью. Однако вследствие большой редкости таких систем, рассмотрение их устройства не представляет практического интереса.

    Принцип действия стояночной системы тормозов основан на передаче тросом привода усилия от рычага (ручника) к поворотным рычагам задних тормозных механизмов.

    Основные элементы стояночной тормозной  системы:

    • Передний (поз. 2) и задний (поз. 12) тросы.

    • Рычаг (поз. 3).

    • Узел регулировки натяжения троса (поз. 7, 8, 9).

    • Распорная планка (поз. 10).

    • Рычаг ручного привода тормозных колодок (поз. 11).

    Механический привод тросового типа – самый распространенный привод стояночной системы тормозов. Однако существуют и иные конструкции привода «ручника». Например, электромеханический, где в качестве исполнительного механизма использован электрический двигатель, редуктор которого соединен с поршнем заднего  тормозного механизма. Это – принципиально новая система стояночного тормоза, отличающаяся многофункциональностью, эффективностью, надежностью и экологичностью.

    vipwash.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
