Автор admin На чтение 3 мин Просмотров 1.4к. Опубликовано 18.04.2016

Маховик является важной деталью автомобильного двигателя, которая предназначена для выполнения таких сложных задач, как:

• Осуществления своевременного запуска двигателя автомобиля, путем передачи вращательных движений от стартера на коленчатый вал.
• Обеспечения крутящего момента от двигателя автомобиля к коробке передач (КПП).
• Снижение вибрационных шумов двигателя (уменьшение неравномерных движений вала).

Содержание

Принцип действия маховика двигателя

Маховик закреплен с торцевой части коленвала, непосредственно у заднего подшипника коренного типа. Коренной подшипник не только удерживает маховик в одном положении, но и снижает его рабочие нагрузки.

Принцип действия самого маховика заключается в снижении вибрации при вращательном моменте коленчатого вала. При интенсивной работе двигателя на такте движения идет накопление энергии, которая передается коленвалу. В других рабочих тактах происходит обратный процесс – сброс энергии.

Маховик позволяет аккумулировать энергию, обеспечивая равномерное движение коленчатого вала от одного такта к другому.

Как устроен маховик и основные его виды

Как уже было сказано ранее, маховик – важная деталь автомобильного двигателя, относительно небольшой, но весьма увесистый диск, диаметр которого может составить 30-40 см. Торец маховика имеет зубчатые края, что позволяет ему соединяться со стартерным валом для передачи вращательной энергии коленвалу двигателя.

Виды маховиков

По типу конструкции маховики двигателя могут быть двухмассовыми, сплошными и облегченными. Наиболее распространенным и широко используемым является сплошной маховик. Мы рассмотрим каждый из этих видов.

Двухмассовый маховик (демпферный)

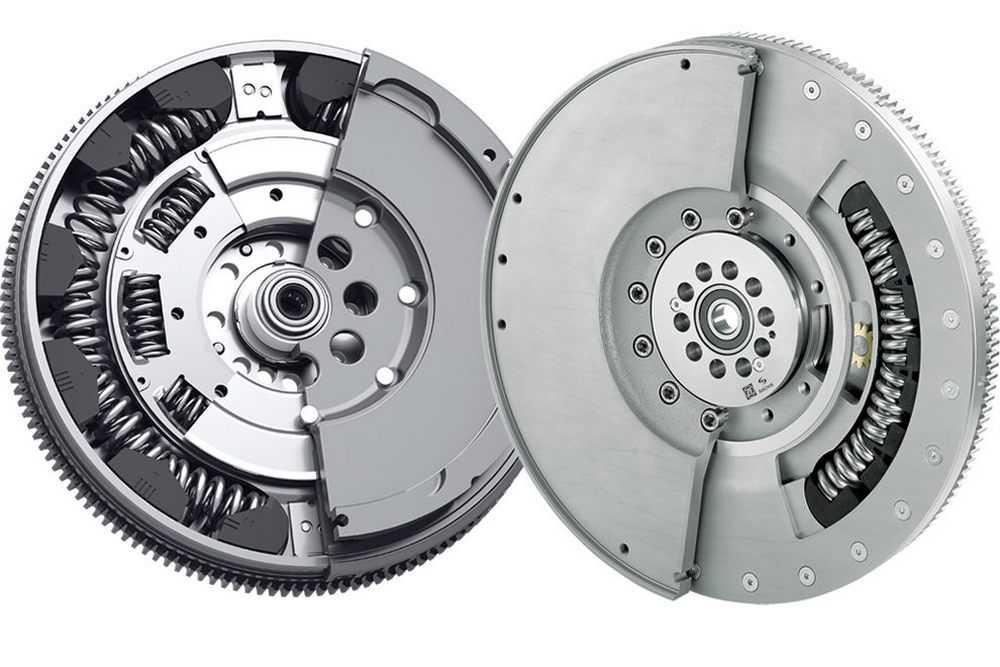

Это часто используемый вид маховика в современном автомобильном двигателе. Двухмассовый маховик – устройство, состоящее из двух дисков, соединенных специальным пружинно-демпферным устройством. Основными элементами двухмассового маховика являются: маховик, подшипник, пружина-дуга с наружными демпфером, нажимная пружина с внутренним демпфером и приводная пластина.

Подобное устройство выполняет ряд важных функций и задач:

• принимает на себя все избыточные вибрации коленвала;
• защищает трансмиссию от лишних вращательных движений и перегруза;
• уменьшает возможный износ синхронизирующих элементов;
• обеспечивает плавное переключение передач;
• позволяет экономить расход топлива в двигателе.

Однако чрезмерно интенсивна работа такого вида маховика в конечном итоге может привести к быстрому износу пружинно-демпферного механизма или выходу из строя отдельных его элементов, например, пружины.

Сплошной маховик

Такой вид маховика является более эффективным для использования в автомобильных двигателях современного образца. Сплошной маховик – тяжеловесный чугунный диск, диаметр которого составляет 35-40 см. На внешней поверхности маховика находится стальной венец с зубьями, который обеспечивает движение коленчатого вала при запуске стартера. Одна сторона маховика оснащена ступицей, при помощи которой маховик соединяется с фланцем коленвала, противоположная сторона работает как диск сцепления.

Облегченный маховик

Данный вид маховика часто используют для проведения тюнинга двигателя автомобиля. Облегченный маховик — диск, на который надевается предварительно разогретое зубчатое колесо, после остывания которого, маховик приобретает вид шестерни.

Облегченный маховик имеет небольшую массу, в среднем в полтора раза меньше, чем у обычного маховика. Облегченный маховик позволяет автомобильному двигателю достигать максимальных рабочих оборотов, увеличивать мощность на 5-7 %, улучшать разгонную динамику автомобиля.

Маховик облегченного типа изготавливается из износостойкого металла, который способен выдерживать чрезмерные нагрузки при работе двигателя, при этом работать быстро, бесшумно и эффективно.

Маховик двигателя видео:

Венец маховика: назначение, конструкция, изготовление

В состав многих современных двигателей входит маховик – массивное колесо из металла с зубчатым ободом. За счет большой массы маховик накапливает кинетическую энергию вращательного движения, которую затем передает коленвалу двигателя. За передачу крутящего момента от стартера к коленчатому валу отвечает насаженный на маховик зубчатый венец – рассмотрим подробнее этот элемент.

Назначение зубчатого венца

Зубчатый венец, или обод – важнейший элемент маховика поршневых ДВС. Деталь представляет собой кольцо большого диаметра с зубьями, обеспечивающими зацепление диска с шестерней стартера. Именно благодаря зубчатому ободу маховик передает крутящий момент от системы пуска двигателя к КШМ. При помощи зубчатого венца маховик накапливает кинетическую энергию во время работы двигателя, а после выключения системы обод выступает дополнительной массой металлического диска.

Несмотря на простоту конструктивного исполнения, обод маховика играет значительную роль в работе системы ДВС, а потому изготовление зубчатого венца следует доверять только надежным и квалифицированным специалистам.

Особенности зубчатых венцов маховика

В промышленности широко применяются маховики двух типов – со съемным и несъемным зубчатым ободом. Наиболее востребованы маховики со съемным венцом – такая конструкция отличается большей простотой и надежностью, она ремонтопригодна и экономически выгодна. Именно для таких маховиков можно отдельно изготовить зубчатые венцы.

Конструкции всех венцов достаточно схожи и отличаются простотой: деталь представляет собой стальной обод с наружной зубчатой поверхностью, предназначенной для зацепления с зубьями шестерни. Благодаря такому исполнению венец напоминает зубчатую рейку, согнутую в кольцо. Съемный венец маховика в зависимости от условий эксплуатации изготавливается из различных марок стали, он жестко фиксируется на диске, в случае износа может быть отремонтирован или заменен на новый.

Монтаж зубчатого обода на маховик выполняется двумя способами:

• соединение посредством болтов – оптимально для мощных двигателей;
• напрессовка без вспомогательных крепежных элементов – подходит для небольших объемов двигателей, работающих на средней и малой мощности.

В зависимости от способа крепления внутренняя поверхность обода может быть гладкой (связь между венцом и маховиком обеспечивается силой трения) или предусматривать фланец с болтовыми отверстиями.

Когда требуется отремонтировать и заменить зубчатый венец

При интенсивной эксплуатации ДВС зубцы обода сильно изнашиваются, стачиваются и выкрашиваются – это не только ухудшает работу двигателя, но и провоцирует невозможность его запуска. Незначительный износ зубьев венца позволяет продолжить эксплуатацию детали – достаточно перевернуть обод, установив его целой стороной зубцов наружу. При повторном износе зубьев или при серьезном повреждении венца его следует заменить – для этого деталь изготавливается на заказ. Производство по индивидуальному заказу позволяет клиенту в короткий срок получить зубчатый венец маховика с идентичными характеристиками – новая деталь будет иметь аналогичный диаметр, число зубьев и модуль зацепления. 
