Стартер назначение устройство и принцип действия

Стартер автомобиля

Назначение и общее устройство стартера

В подавляющем большинстве современных автомобилей применяется способ пуска двигателя от электродвигателя, который в совокупности с дополнительными устройствами называется стартером. В момент пуска двигателя стартер потребляет энергию от аккумуляторной батареи автомобиля.

Стартер обеспечивает пусковую частоту вращения коленчатого вала, которая для карбюраторных двигателей составляет 40…80 об/мин, а для дизелей – 250 об/мин.

Стартер состоит из электродвигателя постоянного тока, механизмов привода и управления. На автомобильных стартерах применяют четырехполюсные электродвигатели постоянного тока последовательного возбуждения. Недостатком таких двигателей является высокая частота вращения якоря в режиме холостого хода, что приводит к возрастанию центробежных сил, действующих на якорь, и иногда может произойти его разрушение «вразнос».

Для уменьшения частоты вращения в режиме холостого хода применяют электродвигатели смешанного возбуждения, имеющие еще и параллельную обмотку возбуждения.

Привод коленчатого вала от стартера осуществляется посредством шестерни (бендикса), входящей в зацепление с венцом маховика только во время пуска двигателя. Управление приводом стартеров на современных автомобилях осуществляется электромагнитным реле, подвижный сердечник которого через рычаг передает на шестерню осевое усилие, одновременно замыкая контакты цепи питания электродвигателя стартера.
В конструкции привода некоторых стартеров (например, стартер 57.3708 автомобилей ВАЗ-2110, -2112) предусматривается дополнительная зубчатая передача планетарного типа, повышающая передаваемый коленчатому валу крутящий момент. Такая конструкция позволяет уменьшить общие габариты стартера за счет использования электродвигателя меньших размеров.

Включение электромагнитного реле производится либо непосредственно выключателем зажигания или выключателем приборов и стартера, либо теми же выключателями через дополнительное (вынесенное) реле стартера.

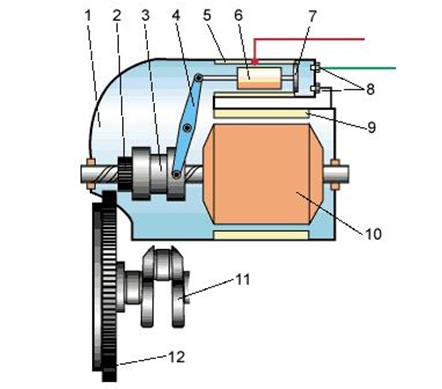

Общее устройство автомобильного стартера с планетарным редуктором приведено на рис. 1.

Требования, предъявляемые к стартеру

Как и к другим механизмам и устройствам автомобилей, к стартеру предъявляются общие требования – минимальные габариты и масса, длительная и надежная работа в режиме штатных нагрузок, а также удобство технического обслуживания и ремонта.

К специфическим требованиям, обусловленным назначением и условиями работы стартера можно отнести следующее:

Стартер должен развивать мощность, достаточную для преодоления моментов сил сопротивления в интервале температур окружающей среды, на который рассчитана эксплуатация машины и ее двигателя. Повышение температуры стартера во время пусковых циклов не должно приводить к изменениям, отрицательно влияющим на его работоспособность. Для различных типов транспортных средств используются стартеры различной мощности. Так, на легковых автомобилях мощность стартера может составлять

1…2. 2 кВт; на грузовых – 4…8 кВт; на тракторах – 1,6…4 кВт; на тяжелой дизельной спецтехнике – до 9 кВт и даже более.

Частота вращения якоря электродвигателя стартера должна обеспечивать пусковую частоту коленчатого вала и уверенный пуск двигателя в интервале эксплуатационных температур.

Якорь стартера должен иметь надежный привод к коленчатому валу при пуске двигателя и автоматически отключаться от него после осуществления пуска. Конструкция стартера и зубчатая передача должны обеспечивать надежный ввод шестерни в зацепление и передачу коленчатому валу двигателя вращающего момента.
Шестерня привода стартера не должна самопроизвольно входить в зацепление с венцом маховика. Муфта свободного хода привода должна защищать якорь от механических повреждений после пуска двигателя.

Тяговое реле стартера должно обеспечивать ввод шестерни в зацепление и включение стартера при снижении напряжения на клеммах аккумуляторной батареи до 75% номинального (для 12-вольтовой батареи стартер должен быть работоспособен при напряжении 9 В, для 24-вольтовой – при 18 В) при температуре окружающей среды 20±5 °С.
Контакты тягового реле должны оставаться замкнутыми при снижении напряжения на выводах стартера до 5,4 и 10,8 В при номинальных напряжениях соответственно 12 и 24 В.

Контактные узлы электродвигателя стартера должны выдерживать существенное повышение температуры в момент пуска.

Поскольку стартер обычно располагается вблизи маховика и крепится сбоку на картере двигателя, возможно попадание загрязнений, воды и смазочного материала в корпус стартера, что крайне неблагоприятно отразится на его работе и может привести к отказу. Поэтому стартеры обычно выполняют в защищенном исполнении, а для транспортных средств, рассчитанных на эксплуатацию в сложных дорожных условиях – в герметичном исполнении.

Работа стартера

10 и 11 сердечник 9 намагничивается и втягивает якорь 13.
Соединенный с якорем рычаг 14 поворачивается на оси 15 и вильчатым концом перемещает муфту свободного хода по шлицам вала якоря, вводя размещенную на муфте шестерню в зацепление с зубчатым венцом маховика.

В конце хода якорь с помощью контактного диска 8 замыкает через контакты 19 цепь рабочего тока обмоток стартера. При этом втягивающая обмотка 11 реле закорачивается и сердечник 13 будет удерживаться в рабочем положении только обмоткой 10, а якорь стартера начнет вращаться, обеспечивая пуск двигателя.
Отключение одной из обмоток втягивающего реле позволяет снизить потребляемую этим реле энергию от аккумуляторной батареи, и обеспечить эффективное вращение якоря электродвигателя стартера даже при не полностью заряженной аккумуляторной батарее.

При выключении стартера поворотом ключа в выключателе 21 зажигания против часовой стрелки размыкаются контакты «50» и «30», после чего под действием пружины 2 контакты 6 и 7 размыкаются, и ток перестает поступать на обмотки втягивающего реле. Под действием возвратной пружины якорь втягивающего реле вернется в исходное положение и рычагом 14 выведет муфту 16 с шестерней привода из зацепления с зубчатым венцом маховика.

На легковых автомобилях устанавливают унифицированные стартеры. Так, например, на автомобилях АЗЛК-2141 и ВАЗ-2105 применяют стартеры 35.3708 или СТ221. На автомобилях АЗЛК-21412 и ИЖ-21251 устанавливают унифицированный стартер 421.3708.

В остальных стартерах применяют по две сериесные и по две шунтовые катушки. Эти стартеры, как правило, имеют четырехполюсный четырехщеточный электродвигатель постоянного тока со смешанным соединением обмоток возбуждения.

Поскольку через сериесные обмотки при пуске двигателя протекает ток большой силы (до 5000 А), они, как и обмотки якоря, выполнены из медной ленты с большой площадью поперечного сечения. Одна катушка (шунтовая) включается параллельно обмотке якоря. Ее тонкая обмотка рассчитана на ток сравнительно небольшой силы.
Применение смешанного соединения обмоток возбуждения стартера позволяет получить бόльший крутящий момент на валу якоря в начале вращения коленчатого вала и более низкую частоту вращения самого якоря на холостом ходу. Это улучшает условия работы муфты свободного хода привода, уменьшает износ втулок вала якоря и предотвращает его «разнос».

Крепление стартера на двигателе

Обычно стартер располагают сбоку картера двигателя, при этом крышка со стороны привода обращена в сторону маховика и входит в специальное отверстие, выполненное на картере сцепления.
Крепление стартера к картеру сцепления осуществляется консольно болтами или шпильками посредством фланца, выполненного на головке со стороны привода. В зависимости от массы стартера крепление может осуществляться двумя или тремя резьбовыми элементами.

Тяжелые стартеры мощностью более 4,4 кВт с диаметром корпуса 130…180 мм устанавливают в углублениях специальных приливов, выполняемых на картере двигателя. К посадочной поверхности прилива двигателя корпус стартера прижимается хомутами из стальных лент или литыми скобами.

Шестерня механизма привода может быть установлена между опорами под крышкой, или консольно за ее пределами. В этом случае в картере сцепления выполняется специальное гнездо с медно-графитовой втулкой, служащей опорой для свободного конца вала якоря стартера.

Устройство и работа стартера автомобиля ВАЗ-2109

Стартер 29.3708 автомобиля ВАЗ-2109, устройство которого показано на рис. 3, работает следующим образом.
При пуске двигателя вращение якоря через винтовые шлицы вала 1 и ступицу 35 передается наружному кольцу 34 роликовой обгонной муфты 5.
Три ролика 4 муфты пружинами через плунжеры 38 смещаются в узкую сторону пазов наружного кольца 34 и всегда заклинены, а внутреннее кольцо 37 вращается как одно целое с наружным. При работающем стартере эффект заклинивания усиливается.

Ступица

35 муфты и шестерня 2, перемещаясь рычагом 8 по винтовым шлицам, входят в зацепление с зубчатым венцом маховика, и от вала 1 якоря через шестерню и маховик будет передаваться крутящий момент на коленчатый вал двигателя.

После пуска двигателя, когда электрическая цепь управления отключается, все подвижные части реле и механизмы привода стартера займут исходное положение под действием пружины втягивающего реле и буферной пружины 33.

Если двигатель начнет работать, а стартер не будет выключен, зубчатый венец маховика заставит шестерню вращаться с более высокой частотой, чем вращается наружная муфта 34 со ступицей 35. При этом ролики 4 с помощью пружин сдвинутся по наклонной поверхности пазов в широкую часть и позволят наружному кольцу вращаться свободно, не передавая усилие на вал якоря, что предупреждает поломку стартера.

Если при перемещении привода зуб шестерни стартера совпадает с зубом венца маховика, буферная пружина 33 привода сожмется больше, позволяя рычагу 8 перемещаться дальше и замкнуть электрическую цепь стартера. Когда якорь повернется на некоторый угол, шестерня под действием буферной пружины сразу же войдет в зацепление с венцом маховика.

Учитывая, что при пуске (особенно холодного двигателя) стартер потребляет ток большой силы, продолжительность его включения не должна превышать 5…10 с, а промежуток между включениями должен быть не менее 20…30 с.

Устройство отдельных элементов конструкции стартера рассмотрим на примере стартера 29.9708, применяемого на автомобилях ВАЗ-2109.

Щетки стартера

В электродвигателе стартера используются четыре медно-графитовые щетки 19, установленные в щеткодержателях, прикрепленных к крышке 24. К двум щеткодержателям положительных щеток, изолированным от крышки пластмассовыми пластинами, присоединяются выводы сериесных катушек.
Другие два щеткодержателя, к одному из которых присоединен вывод шунтовой катушки, приклепаны к крышке 24, т. е. соединены с «массой», и в них вставляются отрицательные щетки. Все щетки прижимаются к коллектору специальными спиральными пружинами.
Форма щеток может быть разнообразной (рис. 4), в соответствии с конструктивными особенностями щеточного и коллекторного узла стартера.

Якорь стартера

Якорь состоит из вала 1 и напрессованных на него сердечника 25 с обмоткой 25 и коллектора 18. Обмотка уложена в пазы сердечника, набранного из тонких пластин электротехнической стали. Концы обмотки выведены на изолированные друг от друга пластины коллектора.
Коллекторы могут выполняться торцовыми (ВАЗ-2109, ЗАЗ-1102, АЗЛК-2141, ВАЗ-2105 и др.), или цилиндрическими (преимущественно, стартеры грузовых автомобилей).
Торцовой коллектор выполняется в виде пластмассового диска с залитыми в него медными пластинами; такая конструкция позволяет уменьшить длину стартера.
Цилиндрические коллекторы выполняются на пластмассовом трубчатом основании. Такая конструкция обеспечивает равномерный износ щеток по длине рабочей поверхности, а также бόльшую поверхность контакта щеток и коллектора.

Вал якоря вращается в двух пористых металлокерамических втулках 21, пропитанных маслом и запрессованных в крышки стартера. Втулки могут быть и медно-графитовыми. В некоторых стартерах (например, ВАЗ-2109) вал якоря стартера имеет только одну опорную втулку в крышке стартера, а вторая опора предусмотрена в картере сцепления.
В стартерах грузовых автомобилей обычно используется три опорных втулки для поддержания якоря – в крышках и промежуточной опоре.

Втягивающее реле

Втягивающее реле 10 устанавливается сверху на корпусе стартера и состоит из корпуса со втягивающей 11 и удерживающей 12 обмотками, крышки 15 с контактными болтами 17 и якоря 9 со штоком 13, сердечником 14 и контактными пластинами.

Крышки стартера

Передняя крышка стартера (иногда ее называют головкой стартера) имеет фланец, которым стартер крепится к картеру сцепления. В этой крышке на валу якоря смонтирован привод стартера. Если крышка является опорой якоря, в ней запрессовывается опорная втулка. Опорная втулка передней крышки изнашивается быстрее, чем втулка задней крышки, поскольку она испытывает бόльшую нагрузку во время работы стартера.

Задняя крышка служит опорой для одного из концов якоря, а также для крепления щеточного узла. Для предотвращения попадания грязи и влаги в стартер задняя крышка закрывается металлическим чехлом с уплотнительной прокладкой.

Принцип работы стартера проще понять, просмотрев видеоролик, представленный ниже.

Как известно, для запуска двигателя автомобиля нужно несколько раз провернуть коленчатый вал. На первых машинах этим занимались вручную. Но сейчас все автомобили оснащены стартерами, которые позволяют вращать вал без каких-либо усилий. Водителю требуется лишь вставить ключ в замок и провернуть его в третье положение. Далее мотор без проблем запустится. Что являет собой данный элемент, каково назначение и принцип работы стартера? Об этом мы поговорим в нашей сегодняшней статье.

Назначение

За счет оборотов коленвала двигатель вырабатывает энергию, необходимую для движения автомобиля. Но проблема в том, что в неподвижном состоянии мотор не может выдавать какой-либо энергии.

Отсюда возникает вопрос о его запуске. С этой целью и был придуман стартер. Принцип работы его рассмотрим немного позже. Данный элемент способен раскрутить вал при помощи электродвигателя и внешнего источника питания. В качестве последнего используется аккумуляторная батарея. В зависимости от модели и типа автомобиля мощность стартера может быть разной. Но для большинства легковых машин достаточно 3-киловатного электродвигателя.

Устройство

В конструкцию данного элемента входит несколько деталей:

Якорь стартера. Изготавливается из легированной стали. На нем запрессовываются коллекторные пластины, а также сердечник.
Втягивающее реле стартера. Принцип работы его предельно прост. Реле служит для подачи питания на электрический двигатель в случае поворота ключа зажигания. Также реле выталкивает обгонную муфту. В конструкции элемента присутствует подвижная перемычка и силовые контакты.
Обгонная муфта (в простонародье – «бендикс»). Являет собой роликовый механизм, что передает через шестерню зацепления крутящий момент на венец маховика.
Щетки. Служат для подачи тока на пластины якоря стартера. Благодаря щеткам возрастает мощность электрического двигателя в момент его зацепления с маховиком.
Корпус. Именно в нем объединены все вышеперечисленные элементы. Обычно корпус имеет цилиндрическую форму. Внутри его также находится сердечник и обмотка возбуждения.

Подобную конструкцию имеют все современные стартеры. Отличия могут быть лишь минимальными. Так, на автомобилях с автоматической коробкой стартер оснащается удерживающими обмотками. Они служат для того, чтобы машина не завелась на «драйве» и других режимах, кроме «нейтрали».

Различают несколько типов механизмов:

Принцип работы стартера последнего типа заключается в непосредственном контакте с вращающейся шестерней. Основной плюс такой конструкции – высокая ремонтопригодность и стойкость к повышенным нагрузкам.

Но на большинстве автомобилей устанавливается элемент с редуктором. Принцип работы стартера такого типа будет рассмотрен далее. По сравнению со своим аналогом, редукторный элемент имеет более высокий КПД, потребляет меньше тока, обладает малыми размерами и сохраняет высокие эксплуатационные характеристики на протяжении всего периода работы.

Принцип работы

Поскольку данный элемент работает от аккумулятора, обязательным условием для его запуска является наличие в сети напряжения 12В и выше. Как правило, при запуске стартера напряжение «проседает» на 1-1,5В, что весьма существенно. В связи с этим не рекомендуется долго крутить стартер (более пяти секунд), поскольку можно запросто разрядить аккумулятор. Принцип работы стартера автомобиля довольно простой. Сперва водитель помещает ключ в замок и проворачивает его в крайнее положение. Так он запустит систему зажигания. Для запуска стартера требуется провернуть ключ еще раз. В это время контакты замкнутся, и напряжение перейдет через реле на втягивающую обмотку. Само реле может издавать характерный щелчок. Это говорит о том, что контакты замкнулись.

Далее якорь втягивающего элемента передвигается внутри корпуса, тем самым выдвигая бендикс и вводя его в зацепление с венцом маховика. Когда якорь достигает конечной точки, происходит замыкание контактов. Напряжение поступает на обмотку электромотора стартера. Все это приводит к вращению маховика двигателя. Одновременно с ним вращается и сам коленчатый вал мотора. В сами цилиндры начинает поступать горючая смесь, и загораются свечи. Таким образом мотор приводится в действие.

После того как скорость вращения маховика превысила частоту вращения вала стартера, из зацепления выходит бендикс. Он, благодаря возвратной пружине, устанавливается в исходное положение. Одновременно с этим ключ в замке возвращается в исходное положение. Прекращается подача электроэнергии на стартер.

Таким образом, принцип работы стартера (ВАЗа в том числе) направлен на кратковременное вращение маховика, благодаря чему производится запуск ДВС. Элемент прекращает свою работу, как только мотор успешно завелся.

Что будет, если не выключить стартер на работающем двигателе?

Зачастую такие проблемы наблюдаются при вышедшей из строя возвратной пружине. Если стартер будет продолжать вращаться с маховиком, вы услышите характерный громкий скрежет. Он происходит потому, что скорость вращения венца не совпадает с той, что выдает шестерня стартера (разница в 2 и более раза). Такое может случаться и из-за сломанного замка зажигания.

Отметим, что подобный процесс очень вреден для шестерен и для стартера в целом. Даже кратковременный хруст может повлечь серьёзные проблемы с электродвигателем.

Требования к стартеру

Данный механизм должен соответствовать нескольким требованиям:

Надежность. Подразумевается отсутствие поломок в ближайшие 60-80 тысяч километров пробега).
Возможность запуска в условиях низких температур. Очень часто стартер плохо крутит при температуре -20 и ниже. Но обычно виной тому является холодный электролит в АКБ. Чтобы его разогреть, перед запуском рекомендуется пару раз «поморгать» дальним светом.
Способность механизма к многоразовому запуску в течение короткого периода времени.

Заключение

Итак, мы выяснили, что собой являет стартер, его принцип работы. Как видите, это неотъемлемый элемент любого современного автомобиля. Если он выйдет из строя, запустить мотор можно будет лишь «с толкача» (а на машинах с АКПП – и вовсе невозможно). Поэтому нужно следить за его состоянием и не игнорировать поломки.

Назначение, устройство и принцип работы стартера

На автомобильных, тракторных и транспортных двигателях используются предназначенные только для пуска электрические двигатели постоянного тока с последовательным возбуждением – электростартеры. Крутящий момент с вала электростартера предается на коленчатый вал двигателя посредством шестерни, которая во время пуска вводится в зацепление с зубчатым венцом на маховике двигателя.

Стартеры бывают с дистанционным приводом и с не дистанционным.

Устройство

Основными частями стартера (рис.1) являются: корпус, якорь с обмотками и коллектором, две крышки, щетки и щеткодержатели.

В связи с потреблением стартером значительной силы тока (до 900 А) обмотки возбуждения и якоря выполнены из толстого провода. Четыре секции обмотки возбуждения включены последовательно обмоткам якоря двумя параллельными ветвями по две обмотки возбуждения в каждой. Щетки для лучшей проводимости сделаны меднографитными. Две щетки соединены с массой, а две – с обмотками возбуждения. Закрепленные в щеткодержателе щетки прижимаются к коллектору пружинами. Для приведения во вращение коленчатого вала двигателя стартер оборудован приводом, соединяющим вал стартера с зубчатым венцом маховика. Стартер включают при помощи выключателя зажигания. Работа стартера основана на взаимодействии магнитных полей обмоток возбуждения и якоря при прохождении по ним электрического тока.

Привод стартера должен обеспечивать соединение шестерни стартера с венцом маховика только на время пуска двигателя. После пуска вал стартера должен немедленно отключаться, в противном случае венец маховика будет вращать якорь стартера с очень большой частотой и витки обмотки якоря могут под действием центробежной силы выйти из пазов.

Рис. 1 Детали стартера

На изучаемых автомобилях применяют стартер с дистанционным управлением и электромагнитным включением ( рис.2). Привод состоит из реле включения, тягового реле с двумя обмотками – втягивающей и удерживающей, рычага с вилкой, кольца, пружины, шлицованной втулки и муфты. Втягивающая обмотка включена последовательно обмотке якоря, а удерживающая – параллельно.

Муфта свободного хода состоит (рис.3) из ведущей обоймы, перемещающейся на шлицах вала, и ведомой обоймы с шестерней и четырьмя клинообразными выемками. В клинообразных выемках помещены ролики с пружинами. Вращение ведущей обоймы вызывает перемещение роликов в узкую часть выемки и заклинивание ведомой обоймы на ведущей. Если вращать по ходу ведомую обойму относительно ведущей, то ролики перемещаются в более широкую часть выемок и ведомая обойма будет свободно вращаться на ведущей.

Работа

Для включения стартера необходимо повернуть ключ зажигания вправо до отказа, при этом замыкается цепь обмотки реле включения. Созданное обмоткой реле магнитное поле проводит к замыканию контактов реле, в результате втягивающая и удерживающая обмотки тягового реле включаются в электрическую цепь. Под действием магнитного поля обмоток втягивается сердечник тягового реле и рычагом, связанным с ним, вводит в зацепление шестерню привода с венцом маховика. Одновременно медный контактный диск на другом конце стержня после включения шестерни замкнет силовую электрическую цепь стартера.

При повороте ключа зажигания в исходное положение цепь удерживающей обмотки размыкается, и сердечник тягового реле, а с ним рычаг и медный диск включения вернутся в исходное положение, стартер выключится.

Рис.2 Схема включения стартера.

Рис.3 б – Муфта свободного хода; в – ролики и толкатели; г – работа муфты свободного хода.

Стартер — устройство и принцип работы

Стартер служит для пуска двигателя. Он представляет собой электродвигатель постоянного тока с последовательным возбуждением. На автобусах ЛиАЗ-677, ЛАЗ-695Е и ПАЗ-672 устанавливают стартеры марки СТ130, мощностью 1,5 л. с. Стартерная установка состоит из трех частей: стартера, дистанционного привода и механизма включения стартера с венцом маховика.

Стартер — четырехполюсный электродвигатель, состоит из корпуса с полюсными сердечниками, на которых помещена обмотка возбуждения. Корпус закрыт крышками, в которых запрессованы медно-графитовые втулки. В этих втулках вращается вал якоря.

К коллектору якоря пружинами прижимаются четыре медно-графитовые щетки, установленные в щеткодержателях. Так как стартер потребляет ток большой силы, обмотки возбуждения и якоря выполнены из прямоугольного медного провода большого сечения. Обмотка возбуждения разделена на две ветви: начала ветвей присоединены к изолированному зажиму на корпусе, а концы — к двум положительным щеткам. Отрицательные щетки соединены с корпусом. Обмотки якоря и обмотки возбуждения соединены между собой последовательно (сервисное соединение).

В дистанционный привод включения стартера входят: выключатель стартера, реле включения и тяговое реле.

Реле включения служит для предохранения контактов выключателя стартера от обгорания и состоит из ярма с сердечником, якорька с подвижным контактом и пружиной, стойки с неподвижным контактом и зажимов К1, К2, Б и С для присоединения проводов.

Тяговое реле состоит из якоря с пружиной, втягивающей удерживающей обмоток, контактного кольца, латунной втулки магнитопровода с шипом, зажимов E1, Е2 и зажимов Д1 и Д2 рабочего тока стартера.

Механизм включения стартера состоит из шестерни привода, муфты свободного хода, демпферной пружины, подвижной муфты и втулки, которая перемещается по червячной нарезке вала якоря. Через рычаг подвижная муфта соединяется с якорем тягового реле.

При нажатии на кнопку стартера или при повороте ключа зажигания ВЗ в положение пуска двигателя замыкается цепь реле включения, по которой проходит ток малой силы. Путь тока: положительный зажим аккумуляторной батареи — зажим стартера Д1 — выключатель зажигания — зажим К2 реле — обмотка реле — К1 — зажим реле-регулятора — обмотка якоря генератора — масса — минус батареи.

При прохождении тока по обмотке реле включения сердечник намагничивается и притягивает к себе якорек. При этом контакты замыкаются.

При замкнутых контактах реле-включения ток из аккумуляторной батареи поступает в обмотки тягового реле, минуя выключатель стартера, по следящему пути: зажим батареи – зажим Д1 – зажим Б реле-включения — ярмо – якорек – контакты — зажим С — зажим Е2. С зажима Е2 ток идет в две ветви: удерживающая обмотка – масса — минусовый зажим батареи; втягивающая обмотка — верхний зажим Е1 – обмотка возбуждения стартера — изолированные положительные щетки – обмотка якоря, минусовые щетки – масса – минус батареи.

Магнитный поток, создаваемый двумя обмотками втягивает якорь влево. При этом рычаг через муфту переметает шестерню и вводит ее в зацепление с венцом маховика Контактное кольцо замыкает основные контакты стартера, которые шунтируют втягивающую обмотку и выключают вариатор катушки зажигания через зажим КЗ.

Через сомкнутые контакты пойдет ток силой до 600А и якорь начнет вращать коленчатый вал двигателя. Якорь тягового реле будет удерживаться одной удерживающей обмоткой. Для того чтобы стартер не мог оставаться включенным после пуска двигателя и чтобы не включить стартер при работающем двигателе, обмотка реле включения включена через цепь генератора.

После пуска двигателя обмотка реле включения будет находиться под разностью напряжений батареи и генератора и контакты* реле включения разомкнутся.

Таким образом, включение обмотки реле включения через генератор обеспечивает автоматическое выключение стартера после пуска двигателя, и при этом возвратная пружина через рычаг выводит шестерню стартера из зацепления с венцом маховика. Если при включении стартера торцы зубьев шестерен упираются в торцы зубьев венца маховика, то рычаг, поворачиваясь, сжимает пружину, а контактное кольцо замыкает контакты. Вал стартера поворачивается вместе с шестерней, и сжатая пружина механизма вводит шестерню в зацепление.

Шестерня с валом стартера соединяется муфтой свободного хода, которая передает крутящий момент с вала на маховик и разъединяет вал от маховика после пуска двигателя, а, следовательно, предотвращает «разнос» якоря стартера.

Основными частями муфты свободного хода являются обойма с втулкой и ведомая обойма с шестерней. В четырех пазах непременного сечения ведущей обоймы помещены ролики, нагруженные пружинами. Усилием пружин ролики отжаты в узкую часть пазов и заклинивают обоймы, благодаря чему вращение якоря передается на венец маховика. После пуска двигателя частота вращения ведомой обоймы значительно превышает частоту вращения ведущей: ролики отбрасываются в широкую часть пазов. После пуска двигателя втулка навертывается на червячную нарезку вала и этим выводит шестерню из зацепления с венцом маховика.

Особенности устройства стартера автобусов Икарус. Принципиальное устройство стартера аналогично вышеописанным стартерам. Мощность 4 л.с

Стартер состоит из корпуса с полюсными наконечниками и дополнительной катушкой возбуждения. Якорь стартера вращается в бронзовых подшипниках, установленных в крышках. К коллектору якоря прижимаются щетки, установленные в щеткодержателях.

Особенностью устройства стартера является то, что его якорь скользит вдоль оси, чем обеспечивается включение шестерни, привода стартера с венцом маховика.

Включение стартера осуществляет за два приема при помощи электромагнитного включателя, связанного с механической блокировкой рычага.

При нажатии на кнопку стартера замыкается цепь шунтовой обмотки включателя и дополнительной обмотки полюсов. Ток, проходящий по шунтовой обмотки включателя, втягивает якорь, а ток, проходящий через обмотку, создает слабое магнитное поле, вращающее якорь с небольшой скоростью. При этом шестерня стартера входит в зацепление с венцом маховика.

При дальнейшем перемещении якоря диск приподнимает рычаг и освобождает контактный мостик включателя. При этом включается полный ток возбуждения обмотки и стартер проворачивает коленчатый вал.

При осевом смещении якоря происходит включение многодискового сцепления, расположенного на валу якоря. Включение достигается перемещением втулки с винтовой нарезкой, которая при перемещении ротора поворачивается по нарезке и зажимает диски. Возвращение якоря в исходное положение осуществляется возвратной пружиной и одновременным выключением сцепления якоря.
