Pioneer Smart Sync: новые возможности — Бездисковый ресивер Pioneer MVH-S510BT
25.янв.2019
Это бесплатное приложение, доступное для устройств на Android и iOS, позволяет значительно расширить возможности головных устройств: например, в приложении доступен 31-полосный эквалайзер, временные задержки и многие другие настройки, в числе которых функция быстрой настройки системы по типу кузова Easy Sound Fit, а также широкий выбор звуковых эффектов и функция усиления баса Super Todoroki Sound. Также приложение дает возможность использовать самые необходимые функции смартфона при нажатии всего одной кнопки на ресивере – ответить на звонок, запустить навигацию, активировать голосового помощника и многое другое. Ресивер полностью совместим со Spotify.
Монтажная глубина минимальна – это упрощает установку
Pioneer MVH-S510BT помимо традиционных WAV/WMA/MP3 воспроизводит файлы форматов AAC и FLAC (до 96 кГц/24 бит), поддерживает технологию Pioneer MIXTRAX (смешивание треков на флешке в единый микс в сочетании с визуальными эффектами подсветки) и функцию караоке.
Помимо трёх линейных выходов RCA на тыловой панели установлены разъёмы для микрофона громкой связи и для подключения штатных кнопок на руле при помощи дополнительного адаптера
Передняя панель съёмная, для её переноски прилагается мягкий футляр. Разъём USBзакрыт откидной шторкой, под ним – линейный вход jack-3,5мм.
Панель оснащена настраиваемой RGB-подсветкой с регулировкой яркости, можно воспользоваться готовой цветовой схемой или выполнить настройку вручную, выбрав один из 200 000 оттенков
Тюнер оснащён системой RDS с поиском передач по PTY и переключением на дорожную информацию (TI), чувствительность у него весьма высокая. Модуль Bluetooth поддерживает одновременное подключение двух телефонов, широкополосное кодирование речи, автоматическую передачу телефонной книги – и, конечно же, потоковое воспроизведение музыки. Под управлением Pioneer Smart Sync процесс использования ресивера становится удобнее и безопаснее.
Собственно, про конструкцию больше рассказывать нечего, она вполне традиционна. Новыми стали возможности настройки и управления, поэтому максимум внимания уделено работе приложения Pioneer Smart Sync. Хотя работу приложения мы уже подробно рассматривали в публикации про Pioneer SPH-10BT, но здесь его возможности несколько отличаются.
СОБСТВЕННЫЙ ИНТЕРФЕЙС
При первом включении помимо выбора языка, установки даты и времени, сетки приёмника нужно выбрать режим работы аудиосистемы: «Стандартный» (фронт + тыл + сабвуфер) или «Сетевой» (двухканальный фронт + сабвуфер).
После этого в системных настройках можно настроить режим работы Bluetooth, USB, работу с приложениями и прочее – всё интуитивно понятно и максимально удобно. Некоторые варианты настройки дисплея увидите по ходу действия, а всего доступно 210 000 цветов.
В меню караоке включается микрофон и настраивается его чувствительность. Можно также «вырезать» вокал исходной фонограммы – «чтобы Вася не смущался и пел»
И с флешки, и по каналу Bluetooth читается всё обещанное, все теги (если есть). Проблем с кириллицей нет. Длинные тексты прокручиваются. По умолчанию автоматом включается функция улучшения звучания компрессированных записей Sound Retriever
Графический эквалайзер 13-полосный (31-полосным он становится только при подключении смартфона с установленным приложением PioneerSnart Synk), в нём предусмотрены шесть фирменных пресетов, линейная АЧХ (она названа «простой») и две пользовательские настройки.
Отвлекаться на эквалайзер не будем, подробности в разделе «Измерения».
Взамен многоступенчатого и «жёсткого» бас-буста введена новая функция Dynamic Bass Enhancer (динамическое усиление баса). Вместо «лобового» усиления всего низкочастотного диапазона отдельные частотные области насыщаются синтезированными гармониками, что делает бас «полновесным» без перегрузки динамиков. Уровень «добавок» зависит от уровня сигнала.
Уже знакомая функция Advanced Sound Retriever, улучшающая качество звучания компрессированных аудиоформатов доработана, в неё включена разновидность для «беспроводного» потокового аудио Advanced Sound Retriever Air. По умолчанию эта обработка включена, но для аудиофайлов без сжатия её лучше отключить.
В стандартном режиме для фронта и тыла могут быть независимо включены и настроены свои ФВЧ, для сабвуфера, соответственно – ФНЧ, тоже вполне независимо. Эта функция иллюстраций не требует. В «сетевом» режиме сабвуферные выходы остаются таковыми, фронт становится выходом на твитеры, со своим ФВЧ, тыл превращается в МИД с независимо настраиваемыми ФВЧ и ФНЧ полосового фильтра.
В сетевом режиме настройка кроссовера начинается с твитера. По умолчанию – 8 кГц и 12 дБ/окт, фильтр неотключаемый – во избежание неприятностей. Потом сабвуфер – 80 Гц и 18 дБ/окт.
После этого – настройка полосового фильтра мидбаса. Частоты раздела по умолчанию те же, но крутизна по умолчанию везде 12 дБ/окт.
Для точной настройки звукового поля предусмотрена подстройка уровня сигнала по каналам и временные задержки. На фото пункты меню «Позиция» при стандартном режиме. В сетевом исчезает пункт «ВСЕ», поскольку тыла больше нет… Нужно выбрать позицию прослушивания, после чего во все каналы будут введены среднеожидаемые значения расстояний до динамиков и уровень сигнала: меньше для ближних динамиков, больше – для дальних, а дальше всё можно подстроить вручную.
ПРИЛОЖЕНИЕ PIONEER SMART SYNC
Основной вариант подключения смартфона – по каналу Bluetooth, но можно воспользоваться и USB-подключением (оно, кстати, предлагается по умолчанию). Нужный вариант выбирается в системных настройках ресивера (а не приложения, это надо помнить). Порт USB поддерживает зарядку смартфона током до 1,5 А. После запуска приложения и установки соединения можно приступать к работе. Сначала кратко ознакомимся с некоторыми позициями, а основное внимание уделим звуковым настройкам.
* Скриншоты программы для публикации сделаны с планшета Prestigio WIZE 3131 3G.
Основной экран приложения. На него выводится информация о источнике сигнала, отображается календарь, скорость и высота относительно земли. В левой трети экрана показывается выбранный источник сигнала (в данный момент – ждущий режим)
Если головное устройство находится в ждущем режиме, доступна настройка функций смартфона и самого приложения.
При включении ГУ доступны все функции настройки, но для настройки приёмника нужно выбрать его в качестве источника сигнала (выбран приёмник). В пункте меню «Экран» можно выбрать цвет символов дисплея ГУ, подсветку кнопок и настроить фон экрана. Заставки с индексом LIVE – динамические, картинка непрерывно изменяется, подсветка панели при этом синхронизируется с цветовой гаммой заставки
В пункте меню «Навигация» можно добавить навигационные программы и выбрать необходимую. Поддерживаются разные навигационные программы, установленные на смартфоне или планшете – в данном примере «Яндекс.Навигатор»
Перейдём теперь к звуковым настройкам. Они разбиты на две части: «Звуковой Fx» и «Аудио».
Пункт меню «Звуковой Fx» скрывает эквалайзер, пространственные эффекты Live Simulation (доступны только для файлов смартфона), мощную низкочастотную коррекцию Super Todoroki Sound, простую настройку звукового поля Easy Sound Fit (без задержек) и настройки караоке
Эквалайзер предлагает семь предустановленных вариантов тембра, включая линейную АЧХ, и две пользовательских настройки.
При входе в пользовательскую настройку нужно выбрать тип эквалайзера: «Простой» (трёхполосный) или «Подробнее» (31-полосный)
Пользовательская настройка АЧХ в прямом смысле «рисуется» по экрану пальцем. В режиме 31-полосного эквалайзера (справа) можно нажать на «лупу» в левом верхнем углу и «растянуть» любой участок экрана и уточнить настройку
Меню Live Simulation предлагает на выбор различные варианты реверберации, от «объёмости» до небольшого «эха», оптимальный вариант зависит от жанра музыкального произведения. «Звуковой эффект» – это аплодисменты, свист и шум зала, добавляемые в паузах между композициями (1 уровень) или с небольшим уровнем на протяжении всей композиции (уровень 2). Очень впечатляет, надо сказать…
Super Todoroki Sound – мощнейшая басовая коррекция, зависит от уровня сигнала. На максимальном уровне может вызвать перегрузку динамиков. Включение этой коррекции отключает эквалайзер, его настройки восстановятся при отключении Super Todoroki Sound
Easy Sound Fit – установка уровней сигнала четырёх каналов для водителя или пассажира (без задержек) с учётом размеров салона.
Новая позиция меню приложения Pioneer Smart Sync – настройки режима караоке.
В этом меню можно включить микрофон и отрегулировать его чувствительность. Последняя позиция «Вокальный канал» позволяет программным путём «помножить на ноль» голос солиста (исходная фонограмма не пострадает). Правда, отдельные музыкальные произведения после такой обработки могут звучать неестественно
«Вырезание» солиста основано на том, что звукорежиссёры при сведении фонограммы в большинстве случаев помещают его голос в центр звуковой панорамы. Обнаружив в области средних частот совпадающие в двух каналах сигналы, программа их удаляет. Однако отвечающие этому условию музыкальные инструменты тоже «попадут под раздачу». Фонограммы с низким битрейтом при такой обработке могут обрасти дополнительными искажениями…
Остальные звуковые настройки сосредоточены в меню «Аудио»
Dynamic Bass Enhancer создаёт иллюзию мощного баса путём синтеза гармоник низкочастотного сигнала, предусмотрено три уровня обработки.
«Громкость» в действительности трёхуровневая тонкомпенсация. Позиции «Регулировка уровня источников» и «Фейдер/баланс» отдельных пояснений не требует.
«Доп. настройки» – это настройка звукового поля, подробно рассмотрим далее. Наконец, хорошо уже знакомая функция Sound Retriever корректирует звучание компрессированных файлов – улучшает передачу низких частот и синтезирует гармоники на высокочастотном участке. В новой версии предусмотрено два уровня обработки, по умолчанию включен первый.
Для настройки задержек нужно выбрать пункт «Дополнительные настройки» и коснуться схемы салона – появится меню выбора позиции прослушивания. Для водителя леворульной машины по-прежнему нужно выбирать «Фронт пр». По умолчанию будут подставлены уровни сигнала для всех динамиков и среднестатистические расстояния до них в соответствии с выбранным в настройках ресивера типом салона. Дальше можно коснуться нужного динамика и вручную подкорректировать уровень, задержку и установить частоту и крутизну среза фильтра.
Фильтры для левого и правого динамиков настраиваются синхронно, настройки фронта и тыла независимы. Для позиций «Фронт» и «ВСЕ» ручная настройка задержек не предусмотрена, только среднестатистические значения. Что, в общем, вполне разумно – при таком варианте одинаково удовлетворить всех слушателей невозможно. Для сабвуфера помимо настройки фильтра предусмотрено переключение фазы.
При «сетевом» режиме работы доступны только варианты настройки для фронта. Настройки уровней и задержек для мидбаса и твитера, естественно, раздельные
Процесс воспроизведения файлов под управлением приложения простой и наглядный. Флешка появляется в меню выбора источников сигнала только в том случае, если она подключена. В настройках можно задать автоматическое переключение на флешку при её подключении. Чтобы работать с флешкой, управление приложением нужно перевести на канал Bluetooth.
Поддерживаются теги, в том числе и русские, и даже обложки альбомов (при наличии).
И для флешки, и для Bluetooth-подключения можно воспользоваться поиском по названию, по жанру, по исполнителю, по альбому или запустить плей-лист
Файловая структура флешки отображается на экране приложения, но доступ открывается только в папки, где есть поддерживаемые типы файлов. Названия файлов отображаются, но не всегда полностью – надо оставить место для расширения
ИЗМЕРЕНИЯ
Начнём с общих функций. Это эквалайзер, усиление баса и тонкомпенсация.
Пресетов уже семь (а не пять, как в предыдущих моделях), считая с линейной АЧХ (надписи на графиках повторяют то, что появляется на дисплее устройства, а графики для удобства разнесены). Плюс – две пользовательских установки, характер которых зависит от режима управления – с панели или через приложение Pioneer Smart Sync. При настройке с панели эквалайзер 13-полосный с разносом полос 2/3 октавы, точно по 12 дБ в плюс и в минус, шагами по 2 дБ.
Нижняя полоса – 50 Гц, верхняя 12,5 кГц. При настройке через приложение эквалайзер получает уже 31 полосу
Тонкомпенсация практически идеальная, максимальная степень коррекции достигается на уровне – 35 дБ и ниже. Степени коррекции у Pioneer традиционно переводятся как НЧ, СЧ и ВЧ, хотя имеется в виду: «слабо», «средне» и «сильно» (low, mid, high). Вместо фиксированного подъёма низких частот (бас-буст) применена динамическая коррекция D BASS (два уровня – сильный и слабый, с теми же особенностями перевода). Коррекции подвергаются самые «мясистые» участки диапазона – средний и верхний бас, причём с увеличением громкости степень коррекции уменьшается настолько, что сменяется завалом низких частот на максимальной громкости. Это исключит перегрузку динамиков
Стандартная и сетевая конфигурации тракта различаются, по большому счёту, лишь параметрами настройки кроссоверов. Любой из фильтров (кроме ФВЧ пищалки в сетевом режиме) можно отключить.
В стандартной конфигурации фронтальные и тыловые каналы обслуживают независимые ФВЧ с расширенным диапазоном перестройки от 25 до 250 Гц (с третьоктавным шагом) и крутизной от 6 до 24 дБ/окт. Для ФНЧ сабвуфера предусмотрены точно такие же частоты, но добавлены ещё два значения крутизны.
Диапазон перестройки фильтров ВЧ фронтальных и тыловых каналов – от 25 до 250 Гц, 10 значений. У сабвуфера точно такой же диапазон перестройки частоты среза, но добавлены ещё два значения крутизны – 30 и 36 дБ/окт. Это даёт гибкость при настройке.
В сетевом режиме фронтальные каналы работают с твитерами, а тыловые – с мидбасами (раньше было наоборот).
В сетевом режиме ФНЧ сабвуферных каналов перестраивается в том же диапазоне, но крутизна 6 дБ/окт. исчезла – по большому счёту, сабвуферу это значение просто незачем. Мидбас получает полосовой фильтр (ФВЧ 25 – 250 Гц, ФНЧ 1,25 – 12,5 кГц), доступны все значения крутизны от 6 до 24 дБ/окт.
в любых сочетаниях, вплоть до отключения одного из фильтров. ФВЧ твитера неотключаемый, перестраивается в том же диапазоне 1,25-12,5 кГц и с теми же значениями крутизны. На графике показаны частные случаи, по умолчанию же предлагаются частоты раздела 100 Гц и 8 кГц, с крутизной 18 дБ/окт. для сабвуфера и 12 дБ/окт. для остальных
ЛИЧНЫЙ ОПЫТ
Прослушивание велось в стандартном режиме с линейных выходов через приличный домашний тракт на акустические системы и на профессиональные наушники. Для оценки применялись как студийные, так и концертные фонограммы различных музыкальных жанров. Качество звучания традиционно великолепное, при нейтральных настройках чистое, динамичное и без искусственных добавок, без крикливости и излишнего звона. Для проверки Dynamic Bass Enhancer были использованы малогабаритные АС с врождённой склонностью к перегрузкам на НЧ. Результат откровенно поразил – сочный, мягкий бас без каких-либо «искусственных» признаков, так что эта функция не будет лишней даже при солидной басовитой акустике.
Advanced Sound Retriever безусловно полезен для сжатых файлов, эквалайзер работает великолепно, пресеты оправдывают свои названия. Особенно удобна ручная настройка эквалайзера через приложение Pioneer Smart Sync. Функция «экспресс-настройки» временных задержек работает великолепно, проверено при несимметричной посадке слушателя.
МЁД & ДЁГОТЬ
Аккуратный и скромный на первый взгляд аппарат скрывает в себе развитый процессорный тракт с действительно полезными функциями обработки звукового сигнала. Система настроек очень дружественна к пользователю, в ней есть и «домашние заготовки» временных задержек с коррекцией уровней. В целом пределы регулировки фильтров покрывают все разумные (и даже неразумные) потребности при обустройстве двухполосного поканального фронта с сабвуфером, как с усилителями, так и без.
На качественных записях аппарат играет великолепно, воспроизведение файлов со смартфона по каналу Bluetooth практически неотличимо от USB-подключения благодаря Advanced Sound Retriever Air.
Вызов установленной на смартфоне навигационной программы с панели ресивера происходит быстро. При работе с приложением Pioneer Smart Sync процессы настройки и управления становятся наглядными и удобными.
И, наконец, караоке. Широкие пределы регулировки чувствительности позволяют использовать для пения практически любой динамический микрофон, и при правильной настройке вокал звучит хорошо. Особенно, если есть вокальные данные…
http://www.автозвук.рф
Автор: Алексей БЕРЕЖКОВ
Выбираем правильные частоты среза для НЧ, СЧ, ВЧ динамиков
Физические законы остались прежними. А вот использование технологий шагнуло далеко вперёд и акустические системы представлены широчайшим ассортиментом и могут удовлетворить даже самые высокие требования меломанов.
Теперь вопрос не в том, как использовать законы природы, а в тонких настройках устройств.
Именно о настройке качестве звука, о высоко, средне и низкочастотном диапазоне и идёт речь в нашей новой статье. Особенно полезна информация будет тем, кто покупает процессор Redpower DSP 5.1.
Вкратце о терминах, которые далее будут сокращены для лаконичности. ВЧ-динамик (твиттер) – наименьший в автомобиле, обычно устанавливается в стойках дверей (около 5 см). СЧ-динамик – среднечастотный динамик. Соответственно, НЧ – это низкочастотный динамик (бидбас).
Посмотреть магнитолы
Как правильно произвести настройки динамика
Обязательный этап – определение оптимального разделения частот между излучающими головками. Как это сделать? Есть два способа.

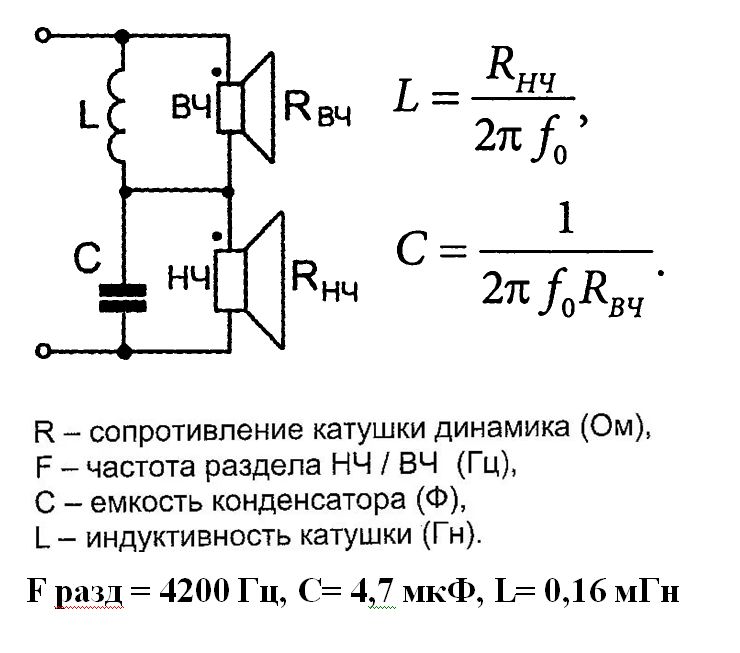

1. Перестройка или полноценная переборка штатного пассивного кроссовера. Требуются вполне приличные знания электроакустики и электротехники, поэтому способ подойдёт профи или опытным радиоэлектронщикам.
2. Подключение динамиков к усилителю с режимом многополосного усиления.
Вариантов снова два – Bi-amp (двухполосное усиление) или Tri-amp (трехполосное усиление). Такой способ подойдёт менее опытному автолюбителю.
Отметим, что большинство усилителей мощности уже имеют встроенный активный кроссовер. А значит, многополосное включение АС с большим числом динамиков позволит достичь высокого качества звучания. Даже если кроссовера нет, умельцы находят выход из положения, выбирая из огромного ассортимента внешних кроссоверов.
Увы, мы не можем сказать точно, как вам действовать. Тем более, что акустика –это обширная область экспериментов и креатива, так что поклонникам аудиотехники есть с чем работать. Наибольшие трудности вызывает подключение ВЧ и/или СЧ-компонентов.
Дело даже не в максимальной нагрузке, которые они принимают, отвечая за формирование стереоэффекта и звуковой сцены. Гармонические и интермодуляционные искажения отчётливо слышны при неправильной установке частоты разделения. Более того, от неё непосредственно зависит надежность работы динамиков.
Так что наши рекомендации будут как нельзя кстати.
Читайте также: как выбрать стереосистему для автомобиля?
Подключение и настройка ВЧ-динамика
Выбор нижней граничной частоты диапазона сигналов, подаваемых на ВЧ-головку, зависит от количества полос акустической системы. Когда применяется двухполосная АС, то в наиболее типичном случае, т.е. при расположении НЧ/СЧ-головки в дверях, для поднятия уровня звуковой сцены граничную частоту желательно выбрать как можно ниже.
Современные высококачественные ВЧ-динамики с низкой резонансной частотой FS (800-1500 Гц) могут воспроизводить сигналы уже с частоты 2000 Гц. Всё же ВЧ-головки часто имеют резонансную частоту 2000-3000 Гц, поэтому помните, что чем ближе к резонансной частоте установлена частота разделения, тем большая нагрузка ложится на ВЧ-динамик.
В идеале, при крутизне характеристики затухания фильтра 12 дБ/окт, разнос между частотой разделения и резонансной частотой должен быть больше октавы.
Например, если резонансная частота головки 2000 Гц, то с фильтром такого порядка частота разделения должна быть равной 4000 Гц. Если очень хочется выбрать частоту разделения 3000 Гц, то крутизна характеристики затухания фильтра должна быть выше – 18 дБ/окт, а лучше – 24 дБ/окт.
Ещё одна проблема заключается в том, что после согласования компонентов по воспроизводимому диапазону частот нужно согласовать их по уровню и фазе. Последний параметр всегда имеет подводные камни – настроено правильно, но звук по ощущениям «не тот». Известно, что фильтр первого порядка даст сдвиг фазы на 90°, второго – 180° (противофаза) и так далее. Не поленитесь послушать динамики с разной полярностью включения.
К диапазону частот 1500-3000 Гц человеческое ухо очень чувствительно, поэтому чтобы передать его максимально чисто, будьте крайне осторожными. Сломать (разделить) звуковой диапазон на этом участке можно, но подумайте, как впоследствии грамотно устранить последствия неприятного звучания.
Было бы правильно (и безопасно) использовать трехполосную акустическую систему, так как её СЧ-динамик не только эффективно воспроизводит диапазон от 200 до 7000 Гц, но и решает проблему построения звуковой сцены.
В трехполосных АС ВЧ-динамик включают на более высоких частотах – 3500-6000 Гц, то есть заведомо выше критичной полосы частот, что позволяет снизить (но не исключить) требования к фазовому согласованию.
Подключение и настройка СЧ-динамика
В чем состоят их конструктивные особенности? Многие предпочитают устройства с купольной диафрагмой, так как по сравнению с конусными, они выдают более широкую диаграмму направленности. Также они проще в установке, ведь не нужно дополнительного акустического оформления.
Основной минус заключается в высокой резонансной частоте, лежащей в пределах 450-800 Гц. Чем выше нижняя граничная частота полосы сигналов, подаваемых на СЧ-динамик, тем меньше должно быть расстояние между СЧ- и НЧ-головками и тем более критично, где именно стоит и куда сориентирован «низкочастотник».
Купольные «среднечастотники» без особых проблем с согласованием можно включать с частотой разделения 500-600 Гц.
Для большинства устройств это диапазон критичный, поэтому, если вы всё-таки решились на такое разделение, порядок разделительного фильтра должен быть достаточно высоким – например, 4-й.
Отметим, что на рынке уже продаются купольные динамики с резонансной частотой 300-350 Гц. Их можно использовать, начиная с частоты 400 Гц, но пока стоимость устройств очень высока.
Резонансная частота СЧ-динамиков с конусным диффузором лежит в пределах 100-300 Гц, что даёт возможность использовать их, начиная с частоты 200 Гц (на практике чаще используется 300-400 Гц) и с фильтром невысокого порядка. При этом НЧ/СЧ-динамик полностью освобождается от необходимости работать в СЧ-диапазоне. Воспроизведение без разделения между динамиками сигналов с частотами от 300-400 Гц до 5000-6000 Гц позволяет добиться приятного, качественного звучания.
Подключение и настройка НЧ-динамика
Такие устройства эффективно работают в полосе частот от 40 до 5000 Гц.
Верхняя граница рабочего диапазона частот определяется тем, откуда начинает работать высокочастотник (в 2-полосной АС) или СЧ-динамик (в 3-полосной АС).
Многих волнует вопрос: стоит ли ограничивать диапазон частот снизу? Резонансная частота современных НЧ/СЧ-динамиков типоразмера 16 см лежит в пределах 50-80 Гц и благодаря высокой подвижности звуковой катушки эти динамики не столь критичны к работе на частотах ниже резонансной. Тем не менее воспроизведение частот ниже резонансной требует определенных усилий, что приводит к снижению отдачи в диапазоне 90-200 Гц, а в двухполосных системах ещё и качества передачи СЧ-диапазона.
Поскольку основная энергия ударов бас-бочки приходится на диапазон частот от 100 до 150 Гц, то первое, что теряется, это четко выраженный панч (punch — удар). Ограничение снизу при помощи ФВЧ диапазон воспроизводимых НЧ-головкой сигналов на 60-80 Гц, позволит работать ей гораздо чище и получить более громкое звучание. Лучшая отдача гарантирована.
Подключение к динамику сабвуфера
Воспроизведение сигналов с частотами ниже 60-80 Гц желательно возложить на отдельный динамик. Звуковой диапазон ниже 60 Гц в автомобиле не локализуется, поэтому, место установки сабвуфера не столь существенно. Если это условие выполнено, но звук сабвуфера локализуется, стоит увеличить порядок ФНЧ. Не пренебрегайте и фильтром подавления инфранизких частот.
У сабвуфера всегда есть своя резонансная частота и при отсечении частот, лежащих ниже нее, можно добиться его комфортного звучания и надежной работы.
Обратите внимание! Стремление получить глубокие басы существенно поднимает стоимость сабвуфера. Если вы уже собрали звуковую систему с хорошим качеством воспроизведения (в диапазоне от 50 до 16 000 Гц), поверьте, этого вполне достаточно, чтобы наслаждаться звучанием музыки в машине.
Ознакомьтесь: как выбрать автомагнитолу?
Варианты сопряжения головок
Даёт ли что-то одинаковый порядок фильтров НЧ и ВЧ? Нет.
Если установлена двухполосная фронтальная АС с большим разнесением динамиков, чтобы компенсировать провалы ЧХ на частоте разделения, НЧ/СЧ-головка включается с фильтром меньшего порядка. При этом, не обязательно, чтобы частоты срезов ФВЧ и ФНЧ совпадали.
Компенсация избыточной яркости в точке разделения НЧ/СЧ-головки может работать до 2000 Гц, а «высокочастотника» – начиная с 3000 Гц. Помните, что при использовании фильтра первого порядка разность между частотами среза ФВЧ и ФНЧ должна быть не больше октавы и уменьшаться с увеличением порядка. Такой же прием используется при сопряжении сабвуфера и мидвуфера для ослабления стоячих волн (бубнения басов).
Так, при настройке частоты среза ФНЧ сабвуфера на 50-60 Гц, а ФВЧ НЧ/СЧ-головки на 90-100 Гц, полностью устраняются неприятные призвуки, обусловленные естественным подъемом АЧХ из-за акустических свойств салона.
Общие сведения о настройках LPF и HPF
Аудиотехника | Как | Советы —
Предположение, что кроссовер действует как кирпичная стена, является распространенной ошибкой, которую люди допускают при настройке своих кроссоверов. Это также ошибка, из-за которой очень сложно интегрировать динамики и сабвуферы. Если вы используете настройку LFE вашего ресивера, то догадки о настройках наклона в значительной степени позаботятся о вас, но когда вы настраиваете фильтры HPF и LPF самостоятельно, вам нужно знать о наклоне.
Что такое фильтр верхних частот?
Фильтр высоких частот (HPF) представляет собой сеть перекрестных фильтров, которая пропускает частоты выше уставки на драйвер. Если вы установите HPF на 80 Гц, теоретически все частоты выше 80 Гц передаются драйверу, а все частоты ниже 80 Гц ослабляются или не передаются драйверу. В реальности немного не так.
Что такое фильтр нижних частот?
Фильтр нижних частот (ФНЧ) представляет собой сеть перекрестных фильтров, которая пропускает частоты ниже заданного значения на драйвер.
Если вы установите LPF на 80 Гц, теоретически все частоты ниже 80 Гц отправляются на драйвер, в то время как все частоты выше 80 Гц ослабляются или не передаются на драйвер. Опять же, на самом деле все немного иначе.
Ключевое слово «теоретически».
Кроссоверные фильтры не являются кирпичными стенами — они не просто останавливают все частоты и пропускают все частоты с точным заданным значением. Наклон кроссовера является ключом к правильной настройке фильтров HPF и LPF.
Что такое «наклон»?
Кроссоверы работают на склоне, который начинается с настройки кроссовера и медленно идет вниз или вверх оттуда (вниз для HPF и вверх для LPF). Например, в фильтре низких частот на выходе будут присутствовать частоты выше заданного значения, вопрос заключается в том, «сколько». Точно «сколько» определяется наклоном.
Наклон говорит нам, как долго (по частоте) фильтр отключает все частоты до такой степени, что мы их не слышим. Наклон кроссовера (иногда называемый «спадом») определяет скорость увеличения или уменьшения сигнала.
Это делается путем определения степени затухания на октаву. (Октава — это удвоение или уменьшение частоты вдвое: одна октава ниже 80 Гц — это 40 Гц, одна октава выше 80 Гц — это 160 Гц).
Крутизна кроссовера -6, -12, -24 дБ или другое значение?
Крутизна -24 дБ довольно распространена в Hi-Fi системах, поэтому мы будем использовать ее в качестве примера. Крутизна -24 дБ означает, что на каждую октаву, которую вы отдаляете от установленной частоты, сигнал будет ослабляться на -24 дБ. Если вы установите кроссовер HPF на 80 Гц, это означает, что при частоте 40 Гц (на одну октаву ниже 80 Гц) громкость сигнала на -24 дБ ниже, чем при установленной точке. Это также означает, что на полоктавы ниже заданного значения (в данном примере 60 Гц) затухание составляет всего -12 дБ. На частоте 70 Гц затухание составляет всего -6 дБ. Именно здесь необходимость установки HPF и LPF в дополнительных точках становится критической.
Заданные частоты HPF и LPF должны дополнять друг друга, в противном случае между двумя фильтрами возникнет разрушительная конкуренция, а важная музыкальная информация окажется посередине.
Вы либо получите слишком много, либо слишком мало частот между заданными значениями, что может сделать интеграцию сабвуфера/динамика практически невозможной.
Настройка HPF и LPF
Например, мы будем использовать LS50 Wireless II и одиночный сабвуфер KF92 и рассмотрим рекомендуемые настройки приложения KEF Connect в приложении KEF Connect. Наши инженеры определили, что лучшая отправная точка при сопряжении LS50 Wireless II с KF92, установить HPF на 70 Гц, а LPF на 50 Гц. Этот параметр позволяет наклонам дополнять друг друга, чтобы частоты между двумя заданными значениями правильно передавались соответствующим драйверам.
Если для фильтра HPF установлено значение 70 Гц, все частоты выше 70 Гц отправляются на LS50 Wireless II с затуханием 0 дБ (полная мощность). На частоте 35 Гц (на одну октаву ниже) затухание составляет -24 дБ, что во всех отношениях является полным затуханием. На полоктавы ниже заданного значения (около 56 Гц) затухание составляет -12 дБ, что довольно мало, но, возможно, все еще слышно.
Настройка LPF на 50 Гц является наилучшей дополнительной настройкой. Эта настройка означает, что все частоты ниже 50 Гц отправляются на сабвуфер, а частоты 100 Гц (на одну октаву выше) полностью ослабляются. На полоктавы выше (75 Гц) затухание составляет примерно -12 дБ.
Вместе взятые, каждый драйвер воспроизводит частоты между заданными значениями, но с ослабленным уровнем, который позволяет драйверам работать вместе для создания надлежащей громкости на частотах между заданными значениями.
Ваш пробег может варьироваться
Важно отметить, что эти настройки являются лишь рекомендуемыми отправными точками. Наши лаборатории и испытательные комнаты реагируют на басы иначе, чем ваша комната для прослушивания — невозможно задать общие настройки для любого аудиооборудования! Ваша комната, уши, вкусы и оборудование будут отличаться от наших инженеров или того полезного члена вашей онлайн-аудиогруппы. Вам нужно поэкспериментировать с тем, что звучит лучше всего, пока вы не настроите себя.
Настройки, которые мы рекомендуем, таковы: рекомендуемые места для начала при настройке вашего оборудования.
Не бойтесь экспериментировать — вы всегда можете вернуться к заводским настройкам, если застрянете. Вы ничего не испортите, экспериментируя с настройками HPF/LPF, напротив, потратив немного времени, вы, вероятно, найдете оптимальную настройку, которую надеялись найти!
На что следует установить фильтр верхних частот?
Хотите лучший звук? Использование фильтра верхних частот — отличный способ улучшить качество звука и производительность даже бюджетных колонок.
В этой статье я поделюсь тем, что вам нужно знать, плюс вы узнаете основы кроссоверов и почему они важны.
Содержание
- Что такое фильтр нижних частот (LPF) или фильтр высоких частот (HPF)?
- Различия между фильтром верхних частот и фильтром нижних частот
- Когда следует использовать фильтр верхних частот?
- На что следует настроить фильтр верхних частот?
- 1.
Рекомендации производителя акустических систем - 2. Таблица частот кроссовера верхних частот для домашнего аудио
- 3. Таблица частот кроссовера высоких частот автомобильной аудиосистемы
- 1.
- Какой наклон кроссовера следует использовать?
- Что такое перекрестный уклон?
- Какую настройку фильтра наклона следует использовать?
- Можно ли использовать фильтр высоких частот с динамиками, в которых уже есть кроссоверы?
Рекомендации производителя акустических системЧто такое фильтр нижних частот (LPF) или фильтр высоких частот (HPF)?
Различия между фильтром верхних частот и фильтром нижних частот
Фильтр верхних частот (ФВЧ) блокирует нежелательные частоты в выходном аудиосигнале (низкочастотные звуки) ниже точки пересечения с динамиком. Все, что находится выше точки пересечения, будет пропущено.
Аналогично, фильтр нижних частот (ФНЧ) блокирует высокочастотные звуки выше частоты среза.
Кроссовер нижних частот обычно используется для сабвуферов, но также может использоваться с более высокой настройкой частоты для настройки 2-полосных динамиков, чтобы блокировать высокие частоты для низкочастотного динамика или как часть 3-полосной системы.
Это справедливо для кроссоверов, встроенных в домашний ресивер, домашний или автомобильный усилитель или современную автомобильную стереосистему. Кроссоверы динамиков делают то же самое, но для этого они используют конденсаторы и катушки индуктивности вместо электронных схем.
Примечание: Иногда слово «кроссовер» пишется как «Xover» как более короткая версия названия.
Когда следует использовать фильтр верхних частот?
В некоторых случаях фильтры верхних частот чрезвычайно полезны, а в других — скорее «приятно иметь» — это зависит от конкретной акустической системы.
В основном вам следует использовать фильтр высоких частот, когда:
- Вы используете твитеры без кроссовера или встроенный кроссовер недостаточно хорош (дополнительную информацию см. в разделе наклона кроссовера ниже).
- В автомобильной аудиосистеме, где требуется большая громкость и четкость от небольших динамиков, предотвращение искажений и «дна» из-за тяжелых басов, которые они не могут хорошо воспроизвести.
- Для домашней аудиосистемы, в которой вы используете сабвуфер и хотели бы предотвратить появление слишком низких частот. Это полезно при использовании активного сабвуфера вместе с основными динамиками, чтобы не было слишком много басов.
- Bi-amping: удаление пассивного кроссовера (кроссовера динамиков) для управления динамиками напрямую от каналов усилителя, по одному динамику на канал.
- Предотвращение попадания басов в маленькие или тыловые домашние стереодинамики объемного звучания, которые не могут воспроизвести глубокие басы.
в разделе наклона кроссовера ниже). Когда дело доходит до твитеров, особенно важно не допустить, чтобы они работали с низкими частотами. То же самое можно сказать и о многих типах среднечастотных динамиков. Они не могут справиться с частотным диапазоном некоторого музыкального контента, такого как басовые ноты.
Вызывает искажения и даже может повредить их, если двигать достаточно сильно. Низкие частоты требуют большого конуса динамика для воспроизведения того диапазона звука, который невозможен с крошечным конусом или куполом, который у них есть.
На что следует настроить фильтр верхних частот?
Поначалу это может сбивать с толку, но как только вы приобретете небольшой опыт работы с колонками, слава богу, вам станет немного легче! В следующих разделах я упрощу частоту HPF, которую вы должны использовать для каждого случая, а также предоставлю несколько примечаний, которые помогут объяснить почему это важно.
1. Рекомендации производителя громкоговорителей
Производители часто включают спецификации, в которых указывается частота среза для использования. Иногда это четко указано как рекомендуемая отсечка, в то время как в других случаях вам придется основывать его на информации о частотной характеристике динамика.
Например, на изображении выше мы видим, что твитер имеет полезный частотный диапазон 3,5 килогерц (кГц) и выше.
Если ни один из них не указан, вы можете использовать таблицы ниже. Хорошая новость в том, что обычно есть некоторая информация, чтобы сообщить вам диапазон частотной характеристики динамика, по которому вы можете установить фильтр верхних частот.
2. Таблица частот кроссовера верхних частот для домашнего аудио
| Тип динамиков/система | Частота кроссовера |
|---|---|
| Фронтальные динамики основного/башенного типа (маленькие) | Фильтр высоких частот от 60 до 80 Гц. Лучше всего работает с сабвуфером, дополняющим их. |
| Фронтальные динамики основного/башенного типа (большие) | 60–80 Гц, фильтр верхних частот. |
| Центральный или объемный звук (маленький) | 100–120 Гц, высокие частоты. Эти типы динамиков очень плохо воспроизводят басы и могут легко искажаться. |
| Центральный или объемный звук (средний/большой) | 60–80 Гц, фильтр верхних частот. Большинство центральных динамиков не предназначены для воспроизведения басов. |
| Настенные или мини-сателлитные колонки | 100–120 Гц, высокие частоты. Это помогает избежать сильных искажений, поскольку они не могут воспроизводить глубокие басы. |
| Двухполосные акустические системы | от 3 кГц до 3,5 кГц. Очень распространенная частота кроссовера |
| 3-полосные акустические системы | 3,5 кГц ВЧ (высокочастотный динамик) и 250-500 Гц ВЧ (средний диапазон) |
| Дозвуковой фильтр сабвуфера | 20–30 Гц, фильтр верхних частот. Полезно для старинных аудиозаписей, таких как виниловые пластинки, для блокировки грохота и сигналов, приводящих к потере энергии. |
Вы можете выбрать подходящую частоту кроссовера из приведенной выше таблицы, поскольку они являются одними из наиболее часто используемых.
Использование домашней стереосистемы или тыловых динамиков
Следует отметить, что домашние стереофонические тыловые или сателлитные колонки (например, колонки объемного звучания) обычно немного слабее и не могут воспроизвести глубокие басы из-за маленьких динамиков и плохой корпус. Это одна из причин, по которой они плохо звучат во время тяжелых звуковых моментов, таких как объемный звук в фильмах или громкая музыка.
Это особенно верно для систем домашнего кинотеатра в коробке, в которых используются простые и недорогие тыловые громкоговорители с одним диффузором.
Примечание: Как домашние, так и автомобильные усилители, которые вы покупаете, могут иметь только фиксированные настройки (нерегулируемые).
Тем не менее, они обычно близки к перечисленным выше и настроены для наиболее распространенных потребностей динамиков.
3. Таблица частот кроссовера высоких частот автомобильной аудиосистемы
| Тип/система динамиков | Частота кроссовера |
|---|---|
| Передние или задние широкополосные коаксиальные или компонентные динамики | 56, 60, до 80 Гц фильтр верхних частот . Блокирует низкие частоты, вызывающие искажения. |
| Твитеры | 3-3,5 кГц фильтр верхних частот |
| Среднечастотные или низкочастотные динамики | 250–500 Гц фильтр верхних частот |
| 2-полосные акустические системы | от 3 кГц до 3,5 кГц для твитеров. То же для СЧ/НЧ-динамиков |
| 3-полосные акустические системы | 3,5 кГц (средние/высокие) и 500 Гц (средние/низкочастотные) |
| Дозвуковой фильтр сабвуфера | 20–30 Гц, фильтр верхних частот. Полезно, когда вы имеете дело с низкими частотами, приводящими к потере мощности звука из-за определенных звуковых дорожек или оборудования. |
Автомобильные аудиосистемы часто чувствительны к плохому звуку, искажениям и «провалу» во время музыки с тяжелыми басами и особенно при высокой мощности. Провал — это когда звуковая катушка динамика доведена до предела во время тяжелых басов и касается магнита динамика, потому что он доведен до предела и выходит за его пределы при попытке воспроизвести басовые ноты.
Как они помогают улучшить звук
Это довольно распространенная проблема. Например, когда коаксиальные динамики установлены на приборной панели или в дверях без хорошего ограждения, условия на открытом воздухе означают, что диффузор динамика мало сопротивляется (отсутствие противодавления).
Это позволяет конусу двигаться слишком легко, создавая шум, искажения и даже повреждения в некоторых случаях. Это особенно верно, если вы используете функцию усиления басов — иногда вы сразу же услышите искажения.
Фильтр верхних частот может полностью предотвратить это! У него также есть еще одно преимущество: вы можете довести громкоговорители до предела мощности с великолепной четкостью и громкостью звука. Это поможет вам получить максимальную отдачу даже от бюджетных колонок, если все сделано правильно.
Какой перекрестный наклон следует использовать?
Что такое перекрестный уклон?
Наклон — это крутизна фильтрующей способности кроссовера. Другими словами, насколько эффективно он блокирует звук после точки отсечки кроссовера.
Наклоны описываются в децибелах (дБ) на октаву, записывается как «дБ/октава». Отрицательный символ (-) используется, чтобы показать, что они представляют затухание или уменьшение сигнала за пределами точки отсечки.
В аудио мы часто измеряем диапазон звуковых частот между двумя точками, используя октаву. Одна октава — это удвоение или уменьшение числа частот вдвое. (100 Гц, 200 Гц, 400 Гц и т. д.)
Когда мы говорим о кроссовере с отсечкой -6 дБ на октаву, мы имеем в виду, что он будет продолжать снижать выходной сигнал на дополнительные 6 дБ при каждом удвоении предыдущей частоты.
Пример: -6 дБ при 1 кГц, -12 дБ при 2 кГц, -18 дБ при 4 кГц, -24 дБ при 8 кГц, -32 дБ при 16 кГц, до 20 кГц.
Какую настройку фильтра наклона следует использовать?
Вообще говоря, наклон -12 дБ часто является лучшим выбором и подходит для большинства акустических систем. Чтобы блокировать басы для небольших динамиков или твитеров, я рекомендую наклон не менее 12 дБ или даже лучше 18 дБ, если у вас есть такая возможность.
Наиболее часто используемые уклоны:
- -6dB — типичен для встроенных фильтров верхних частот в дешевые твитеры, но не так хорошо блокирует нежелательные звуки.
- -12dB — Намного лучше и один из самых распространенных.
- -18dB – Особенно эффективен при блокировке.
Электронные кроссоверы (особенно для автомобильного усилителя) обычно составляют -12 дБ. Не все предлагают дополнительные настройки, но когда они есть, часто стоит поэкспериментировать с ними, чтобы увидеть, как они звучат для вашей аудиосистемы.
Можно ли использовать фильтр высоких частот с динамиками, в которых уже есть кроссоверы?
Да, в большинстве случаев можно! На самом деле, хотя обычно это и не нужно, может быть полезным в некоторых случаях.
При использовании стереосистемы, усилителя или встроенного кроссовера ресивера он будет работать в дополнение к уже используемому кроссоверу динамика. Во многих случаях вы получите более крутой уклон (лучшее блокирование), чем любой из них по отдельности.
Например, при использовании кроссовера HPF 12 дБ на частоте 3,5 кГц с твитером с установленным разделительным конденсатором 6 дБ при 3,5 кГц они эффективно суммируются и дают наклон 18 дБ — более крутой и эффективный срез, чем вы. получится иначе.
Однако необходимо прояснить несколько важных моментов:
- Если частота среза HPF близка к частоте кроссовера динамика, их наклоны в основном складываются.
- Если частота среза фильтра высоких частот усилителя намного ниже, чем у кроссовера динамика, он не будет столь полезен (или даже может быть бесполезен) .
