Непостоянство полного привода — Авторевю

Фото: архив Авторевю

«Полный привод — с многодисковой муфтой» — таков сейчас негласный стандарт автоиндустрии. А Haldex, как ксерокс, джип или ESP, стал именем нарицательным. Почему в трансмиссионной эволюции полного привода победили именно муфты и какие из них выносливее?

Постоянный полный привод в нашем понимании подразумевает прямую механическую связь — то есть межосевой дифференциал. К середине ­80-х вовсю выпускались наша Нива, английский Range Rover, американский AMC Eagle и немецкий Audi Quattro. А полноприводное английское купе Jensen FF ­(1966—1971) с первым в мире самоблокирующимся «центром» к тому времени ­давным-давно сняли с конвейера.

И лишь в 1985 году дебютировал Golf II Syncro — первый серийный автомобиль с автоматически подключаемым полным приводом. Крутящий момент на заднюю ось у него передавала вискомуфта GKN. Она представляла собой пакет дисков, погруженных в кремнийорганическую жидкость силоксан. От разности угловых скоростей входного и выходного валов возрастала вязкость силоксана — чем интенсивнее буксовала передняя ось относительно задней, тем быстрее и сильнее «схватывалась» муфта и тем больший крутящий момент она могла передать.

Golf III Syncro. Задняя подвеска на косых рычагах вместо Н-образной балки у переднеприводных версий и задний редуктор, сблокированный с вискомуфтой, — Golf III Syncro сохранил идеологию предшественника, первого серийного автомобиля с автоматически подключаемым полным приводом

В скользком повороте это выглядело так: сперва автомобиль ехал как переднеприводник, а потом в середине дуги он менял характер — за сносом под тягой следовал занос. Задержка при переброске тяги, скромный ресурс… Но не это стало причиной повального отказа от вискомуфт спустя десять лет. Главным камнем преткновения для инженеров тогда была сложность гармонизации отношений аналоговой вискомуфты и электроники. Ведь середина 90-х — время появления первых серийных систем стабилизации.

Полная версия доступна только подписчикамПодпишитесь прямо сейчас

я уже подписан

Ресурс электромагнитной муфты задних колес. Схема полного привода с электромагнитной муфтой

Многие считают, что автомобиль с полным приводом предназначен для преодоления тяжелого бездорожья. То есть полный привод повышает только проходимость автомобиля. Это не совсем так. Да, полный привод повышает проходимость, но может применяться и на легковых автомобилях. Но еще никому не взбрело в голову, например, на Audi A4 штурмовать раскисший от дождя проселок… Для чего же легковому автомобилю полный привод? Все просто, для повышения безопасности.

Автомобиль с полным приводом устойчивее на скользкой дороге, на нем безопаснее проезжать плавные затяжные повороты. Поэтому многие автопроизводители выпускают и полноприводные авто. Не все потенциальные автовладельцы готовы приобрести авто с полным приводом. Обслуживание такого автомобиля дороже обычного, да и расход топлива несколько выше.

Поэтому автопроизводители нашли некий компромисс между экономичностью и безопасностью. Это автомобили с автоматически подключаемым полным приводом. По умолчанию автомобиль переднеприводный или заднеприводный, но при проскальзывании ведущих колес, электроника подключает вторую ведущую ось.

На многих кроссоверах применена именно такая схема. Дорожный просвет на кроссоверах больше, чем на легковых авто. Поэтому очень часто их приравнивают к внедорожникам. Потенциальные покупатели не вникают в конструкцию и покупают автомобили с такой компоновкой. И конечно же эксплуатируют своего железного коня, как настоящий внедорожник. Это естественно приводит к поломке системы подключения полного привода.

Принцип работы

Система подключения полного привода довольно надежна. Но нужно всегда помнить и понимать, что кроссовер не может и не должен передвигаться вне дорог. Ему противопоказаны тяжелые дорожные условия. И если водитель все же попал в неприятную ситуацию, нужно грамотно использовать возможности полного привода. На автомобилях с такой системой есть кнопка управления. Кнопка обычно устанавливается на панели авто и позволяет водителю выбрать автоматический режим или включить полный привод.

При автоматическом режиме блок управления сам «принимает решение», когда подключить полный привод. При ручном включении полный привод работает все время, то есть муфта включения второй ведущей оси заблокирована (включена). Для защиты узлов и механизмов от больших перегрузок предусмотрено автоматическое отключение принудительной блокировки. Отключение происходит при достижении определенной скорости при разгоне. Но отключение происходит не полностью, система переходит в автоматический режим.

Устройство

Муфта включения полного привода устанавливается на редукторе ГП. С одной стороны подсоединяется кардан, идущий от РК к заднему мосту, а выходной вал муфты входит в зацепление с хвостовиком ГП.

При движении авто, кардан вращается, но сам мост не работает. ГП вращается от обратной связи колес с дорогой в холостую, на колеса крутящий момент от КПП не передается. При включении на магнитную катушку муфты подается электрический ток. Под действием магнитного поля пакет из специальных фрикционных дисков сжимается. За счет трения весь пакет становится единым телом и вращение передается на специальный узел, который, в свою очередь, механическим путем сжимает другой пакет фрикционных дисков. Теперь вращение передается на хвостовик ГП и далее на колеса. В корпус муфты залито масло.

Внимание! Масло ГП и масло муфты во время работы не смешивается. В ГП заливается трансмиссионное масло, а в муфту — специальное гидравлическое масло с повышенными свойствами трения. Такое масло одновременно смазывает весь механизм и улучшает сцепление фрикционных дисков между собой. Обычное трансмиссионное масло в муфту заливать запрещено.

Поломки

При неправильной эксплуатации муфта не справляется с возросшей нагрузкой и выходит из строя. В автоматическом режиме на обмотку электромагнита подается непостоянное напряжение. Блок управления, в зависимости от условий, подает импульсный ток. Чем больше крутящий момент требуется передать, тем более длинные импульсы тока подаются на обмотку. Фрикционные диски при этом то сжимаются, то освобождаются. В момент прилегания дисков друг к другу происходит их интенсивный износ.

При этом узел, который сжимает второй пакет фрикционов, воспринимает переменные нагрузки и так же изнашивается. Второй пакет фрикционов исполняет роль демпфера, сглаживая резкие включения муфты за счет проскальзывания фрикционных дисков. Это необходимо для более долгой службы самого редуктора ГП.
При включении и выключении муфты из-за трения фрикционов весь механизм нагревается. Сильный нагрев может привести к закипанию масла в полости муфты, итог — возросшее давление внутри.

Начинают «сопливить» сальники. Так же при повышении давления пакет фрикционов управления (который включается электромагнитом) сжимается без электричества, и муфта не выключается. В прямолинейном движении авто это почти не заметно. Но когда автомобиль поворачивает, пакеты фрикционных дисков не могут справиться с возросшей нагрузкой, диски начинают проскальзывать издавая при этом звук, похожий на скрежет. Происходит интенсивный износ обоих пакетов.

При очень большом нагреве возможно межвитковое замыкание в обмотке электромагнита. Если же водитель соблюдает все правила эксплуатации, достаточно следить за сальниками, чтобы избежать утечки масла. При утечке масла муфта останется без смазки и нагреется. Результат перегрева описан выше.

Как избежать поломки муфты

Возможно избежать или хотя бы продлить ее срок службы. Чем реже авто будет эксплуатироваться на внедорожье, тем дольше прослужит муфта. При преодолении небольших сложных участков следует включать полную блокировку. На автоматический режим не надо полагаться, в таких условиях он не является оптимальным. Во время движения не нужно резко нажимать на газ, резко тормозить. Даже при полной блокировке такие действия негативно сказываются на сроке службы муфты. Двигаться следует на низшей передаче. Бывают ситуации, когда на городских дорогах встречаются сложные условия. Передняя ось авто находится на льду, а задняя ось на сухом асфальте. Постоянно нажимать на кнопку не совсем удобно, но трогаться с места в таких условиях нужно как можно плавнее.

Как можно чаще нужно визуально осматривать корпус муфты на предмет течи масла. Масла заливается мало, поэтому при утечке оно очень быстро вытечет и это приведет к поломке. При первых симптомах о неправильной работе муфты нужно немедленно прекратить движение. Своевременная остановка поможет избежать серьезной поломки. По возможности доставить автомобиль к месту ремонта на эвакуаторе. Буксировка не желательна.

Ремонт муфты включения

Как бы правильно и грамотно водитель не эксплуатировал свой авто, муфта включения полного привода все же может выйти из строя. Дилерские центры меняют муфту в сборе, так как найти запчасти очень проблематично. Самая распространенная поломка это заклинивание муфты во включенном состоянии. Происходит это чаще из-за перегрева.

При ремонте нужно разобрать механизм, осмотреть визуально на предмет износа все детали. Если детали в удовлетворительном состоянии, все тщательно промыть и продуть сжатым воздухом. Проверить подшипник на наличие люфта и шума при вращении руками. Если подшипник имеет люфт, шумит при вращении, его следует заменить. Аналог можно подобрать по размерам.

При большом пробеге авто желательно поменять сальники. Срок их службы довольно приличный, но все же не стоит рисковать. Сальники можно подобрать по размеру и маркировке. Уплотнительное кольцо крышки муфты поменять обязательно, при установке смазать и следить, чтоб не задрало края. Если во время установки повредить уплотнительное кольцо, возможно смешивание масла ГП и муфты во время работы, что не допустимо.

То же самое относится и к внутреннему сальнику, который устанавливается со стороны ГП. Перед установкой крышки залить новое масло. Собранную муфту вставить в корпус отрегулировать при этом зазор между подвижной пластиной и корпусом. Важно, чтоб при включении электромагнита, пластина не касалась корпуса муфты.

Эластичная муфта кардана

Еще одна часто встречающаяся поломка — это гул во время движения. Гудит обычно подшипник муфты. При его замене следует внимательно осмотреть все детали муфты на предмет износа. Масло желательно менять при каждой разборке, чтобы исключить попадание продуктов износа в механизм.

Редко выходит из строя обмотка электромагнита. Проверить ее работу возможно прямо на авто. На контакты разъема подать напряжение 12 V, при этом должен быть слышен щелчок. А если взяться рукой за муфту, то в момент включения можно ощутить чуть заметный стук внутри муфты.

Это говорит об исправности электромагнита.

Муфты включения полного привода Hyundai Tucson и KIA Sportage идентичны. Отличаются только внешним корпусом в зависимости от года выпуска автомобиля. Так же различаются каталожными номерами. При поломке подлежит замене полностью. Но при желании муфту возможно починить своими силами и с меньшими затратами. Самым актуальным вопросом при самостоятельном ремонте будет поиск запчастей.

Хороших дорог и удачи в ремонте!

Сейчас большую популярность на автомобильном рынке получили кроссоверы. Они имеют как полный, так и монопривод. Подключается он при помощи такого устройства, как вискомуфта. Принцип работы агрегата — далее в нашей статье.

Характеристика

Итак, что собой представляет данный элемент? Вискомуфта — это автоматический механизм для передачи крутящего момента посредством специальных жидкостей. Стоит отметить, что принцип работы вискомуфты полного привода и вентилятора одинаков.

Таким образом, крутящий момент на обоих элементах передается при помощи рабочей жидкости. Ниже мы рассмотрим, что она собой представляет.

Что внутри?

Внутри корпуса муфты используется жидкость на силиконовой основе. Она имеет особенные свойства. Если ее не вращать и не нагревать, то она остается в жидком состоянии. Как только поступает энергия крутящего момента, она расширяется и становится очень плотной. С повышением температуры она похожа на застывший клей. Как только температура падает, вещество превращается в жидкость. Кстати, она залита на весь срок эксплуатации.

Как работает?

Какой у изделия под названием «вискомуфта» принцип работы? По алгоритму действий она похожа на гидравлический трансформатор автоматической коробки. Здесь также крутящий момент передается при помощи жидкости (но только посредством трансмиссионного масла). Существует две разновидности вискомуфт. Ниже мы их рассмотрим.

Первый тип: крыльчатка

Он включает в себя металический замкнутый корпус. Принцип работы вискомуфты (вентилятора охлаждения в том числе) заключается в действии двух турбинных колес. Они расположены друг напротив друга. Одно находится на ведущем валу, второе — на ведомом. Корпус заполнен жидкостью на основе силикона.

Когда эти валы вращаются с одинаковой частотой, перемешивания состава не происходит. Но как только появляется пробуксовка, температура внутри корпуса растет. Жидкость становится гуще. Таким образом, ведущее турбинное колесо входит в сцепление с осью. Подключается Как только машина покинула бездорожье, скорость вращения крыльчаток восстанавливается. С падением температуры снижается плотность жидкости. В автомобиле отключается полный привод.

Второй тип: дисковый

Здесь тоже имеется замкнутый корпус. Однако в отличие от первого типа, здесь имеется группа плоских дисков на ведущем и ведомом валу. Какой имеет эта вискомуфта принцип работы? Диски вращаются в силиконовой жидкости. Как только температура растет, она расширяется и прижимает эти элементы.

Муфта начинает передавать крутящий момент на вторую ось. Так происходит только в том случае, когда машина забуксовала и имеется разная частота вращения колес (пока одни стоят, вторые буксуют). В обеих типах не используются автоматические электронные системы. Устройство работает от энергии вращения. Поэтому вискомуфта вентилятора и полного привода отличается долгим сроком службы.

Где используется?

Сперва отметим вниманием элемент, который используется в системе охлаждения двигателя. Принцип работы вискомуфты вентилятора основан на работе коленчатого вала. Сама муфта крепится на шток и имеет Чем выше обороты коленчатого вала, тем сильнее разогревалась жидкость в муфте. Таким образом, связь становилась жестче, и элемент с вентилятором начинал вращаться, охлаждая двигатель и радиатор.

С падением оборотов и снижением температуры жидкости муфта прекращает свою работу. Стоит отметить, что вискомуфта вентилятора больше не используется. На современных двигателях применяют электронные крыльчатки с датчиком температуры ОЖ. Они больше не связаны с коленчатым валом и работают отдельно от него.

Полный привод и вискомуфта

Принцип работы ее такой же, как и у вентилятора. Однако размещается деталь не в подкапотном пространстве, а под днищем автомобиля. И, в отличие от первого типа, вискомуфта полного привода не теряет своей популярности.

Сейчас ее устанавливают на многие кроссоверы и внедорожники с отключаемым приводом. Некоторые используют электромеханические аналоги. Но они гораздо дороже и менее практичны. Среди достойных конкурентов следует отметить разве что механическую блокировку, которая есть на «Ниве» и «УАЗах». Но ввиду урбанизации, производители отказались от настоящей блокировки, которая жестко соединяет обе оси и повышает проходимость автомобиля. Водитель сам может выбрать, когда ему требуется полный привод. Если требуется преодолеть бездорожье «паркетнику», он быстро застрянет и уже после пробуксовок у него заработает задняя ось. Но выбраться из сильной грязи ему это не поможет.

Преимущества

Давайте рассмотрим положительные стороны вискомуфты:

• Простота конструкции. Внутри используется всего несколько крыльчаток или дисков. И все это приводится в действие без электроники, путем физического расширения жидкости.
• Дешевизна. За счет простой конструкции вискомуфта практически не влияет на стоимость автомобиля (если это касается опции «полный привод»).
• Надежность. Муфта имеет прочный корпус, который выдерживает давление до 20 килограмм на квадратный сантиметр. Устанавливается на весь срок службы и не требует периодической замены рабочей жидкости.
• Может работать в любых дорожных условиях. Она не дает пробуксовку на грязи или при движении по снегу. Внешняя температура не имеет значения для нагрева рабочей жидкости.

Недостатки

Стоит отметить отсутствие ремонтопригодности. Вискомуфта устанавливается навсегда.

И если она вышла из строя (например, из-за механических деформаций), то меняется целиком. Также автолюбители жалуются на отсутствие возможности подключить полный привод самостоятельно. Муфта вводит вторую ось в зацепление только тогда, когда автомобиль уже «зарылся». Это не дает машине легко преодолевать грязевые или снежные препятствия. Следующий минус — низкий дорожный просвет. Для узла необходим большой корпус. А если использовать маленькую вискомуфту, она не будет передавать нужное усилие крутящего момента. И последний недостаток — боязнь перегрева.

Долго буксовать на полном приводе нельзя. Иначе есть риск вывести из строя вискомуфту. Поэтому такой тип «нечестного» привода не приветствуется любителями офф-роуда. При длительных нагрузках, узел попросту заклинивает.

Заключение

Итак, мы выяснили, как работает вискомуфта полного привода и вентилятора. Как видите, устройство благодаря специальной жидкости может передавать крутящий момент в нужное время без привлечения дополнительных датчиков и систем. Это очень

Еще совсем недавно огромная доля покупателей во всем мире предпочитала автомобили, оснащенные приводом лишь на одну ось, относя категорию «4х4» исключительно к внедорожной тематике. Теперь такой взгляд явно устарел: системы полного привода на сегодняшний день серьезно эволюционировали и выполняют ряд других, не менее важных функций.

Так, система All Mode 4×4-i стала «общекорпоративной» для большинства «ниссановских» моделей. Из 14 предлагаемых на российском рынке автомобилей марки, включая два пикапа, 10 предлагаются с приводом на все колеса! Схожую трансмиссию имеют X-Trail, Juke, Qashqai, Pathfinder, Murano… Это не значит, что все элементы систем автомобилей одинаковы — у них лишь общая идеология. Все вроде бы просто: задний (в случае, к примеру, с «Кашкаем» или «Икс-Трейлом») или передний (у Patrol) привод должен подключаться лишь по необходимости посредством электромагнитной муфты. Но это лишь верхушка айсберга, основную часть которого составляют различные электронные системы помощи водителю. Начнем с того, что сама трансмиссия All Mode 4×4-i является идеологическим продолжением предыдущего поколения с тем же названием, разве что без приставки «i», над которой, собственно, мы и хотели расставить все точки. Но сначала — краткий исторический экскурс.

При сносе увеличи вается крутящий момент на задней оси для достижения нужного радиуса поворота. При заносе уменьшается крутящий момент на задней оси для достижения нужного радиуса поворота

ПРЕДПОСЫЛКИ

Идея автоматического подключения второй оси, в общем-то, не нова: на заре третьего тысячелетия почти все автопроизводители рванули избавляться от классических и полностью «механических» трансмиссий в пользу разного рода автоматических систем. Зачем? Один из главных недостатков — постоянная работа полного привода неизбежно вела к повышенному расходу топлива (речь идет про постоянный полный привод Full-time). Здесь у читателя должен возникнуть железный контраргумент: а как же внедорожники с отключаемым передним мостом с системой Part-time? Не спорю, подобное решение действительно позволяет экономить топливо, но автомобиль лишался другого достоинства — надежной управляемости на скользких покрытиях. Конечно, есть и третий тип по-настоящему внедорожных трансмиссий — гибрид, совмещающий в себе плюсы Part-time и Full-time (как на Mitsubishi Pajero или некоторых версиях Jeep). Компромисс удачный, но и здесь есть недостатки, главные из которых — дорого и громоздко. Устанавливать на автомобиль тяжелую и недешевую трансмиссию, требующую определенной подготовки водителя, в наше время крайне несуразно — цена автомобиля и его масса сейчас играют далеко не последние роли. Ну и последний довод, который, пожалуй, стал решающим в угасании эры классических внедорожников: они перестали пользоваться спросом, о чем красноречиво говорят результаты продаж. Покупатель сам сделал свой выбор: никто уже не хочет разбираться в тонкостях оффроуд-пилотирования, думать, какую блокировку нужно активировать и нужно ли вообще ее потом выключать. Конечно, истинные джиперы существуют и по сей день, но их доля настолько мала, что производителям попросту нет смысла заморачиваться на производстве, по сути, штучной, прожорливой и устаревшей продукции.

Автоматическое распределение крутящего момента на заднюю ось от 0 до 50%

Режим принудительной блокировки 4WD Lock

ТЕОРИЯ

С идеологией вроде бы разобрались: современный кроссовер должен обладать низким расходом топлива, оставаться комфортным и легким в управлении при любых дорожных условиях, сохраняя при этом высокий уровень безопасности и к тому же оправдывать свое предназначение, то бишь уметь передвигаться по пересеченной местности. Нетрудно догадаться, что «ниссановский» All Mode всем этим параметрам соответствует. Что же он собой представляет? Разберем на примере нового X-Trail. Как уже было сказано, All Mode 4×4-i является очередным этапом развития прежнего поколения полноприводной трансмиссии. Условно систему можно поделить на несколько составляющих: раздаточная коробка (по сути редуктор, совмещающий в себе дифференциал переднего моста и редуктор отбора мощности для задних колес), задний редуктор, установленная на его корпусе электромагнитная муфта и ворох управляющей электроники. Такая система на сегодня оптимальна как с точки зрения компактности, так и эффективности. В автоматическом режиме момент от коробки передач по умолчанию передается лишь на передние колеса, а карданный вал при этом крутится вхолостую, «ожидая» смыкания муфты, дабы в нужное время передать момент назад. Расположение муфты непосредственно на заднем мосту не случайно. Во-первых, так достигается лучшее распределение веса автомобиля между осями; во-вторых, не загромождается и без того загруженный передок; в-третьих, происходит наиболее плавное и максимально быстрое срабатывание заднего редуктора — проще провернуть шестерни редуктора уже вращающимся карданным валом с высокой силой инерции, чем пытаться это сделать «в начале» пути у переднего моста. Полный привод, реализованный таким образом, гораздо проще, легче, и универсальнее «настоящих» внедорожных конструкций. Осталось разобраться, в каких случаях электромагнитная муфта должна смыкаться, и от нее ли все зависит? Здесь в игру вступают загадочные силы электроники.

ТОЧКИ НАД i

Хотя, если разобраться, ничего загадочного тут нет: вся система отвечает строгим правилам логики и здравого смысла. Стоит начать с режимов трансмиссии: как и в прошлом поколении системы сохранились режимы 2WD, Auto и Lock (передний привод, автоматический режим, заблокированная муфта). В целом логика распределения момента осталась прежней. В автоматическом режиме задние колеса вступают в работу в основном при пробуксовке передних колес, при этом назад может передаваться до 50 % момента. Само замыкание муфты зависит от работы множества датчиков — поворота руля, угловой скорости, ускорения, частоты вращения колес… Хотя муфту в приводе задней оси можно заблокировать жестко включением режима Lock. Но здесь стоит помнить, что передвижение с заблокированным «центром» (по сути межосевым дифференциалом) возможно только на скользких покрытиях — колеса задней и передней оси вращаются с одинаковой скоростью, что может негативно сказаться на элементах трансмиссии. Именно поэтому во избежание поломок муфта автоматически переключается в режим Auto при резком разгоне автомобиля или если скорость движения превысит 40 км/ч. Как и раньше, система полного привода активно сотрудничает с системой динамической стабилизации автомобиля (ESP): помимо помощи при потере управления (снос или занос автомобиля), система может помочь на бездорожье. Наиболее характерно это проявляется при диагональном вывешивании, когда ESP подтормаживает буксующие колеса, передавая момент на колеса неподвижные. Но данный электронный помощник нужен не всегда: для преодоления скользких участков, когда необходима максимальная отдача мотора, систему рекомендуется отключать.

Главное отличие от предыдущих поколений системы — активное взаимодействие трансмиссии с комплексной системой управления шасси Nissan Chassis Control. Помимо того, что в зависимости от дорожных условий система может автоматически перебрасывать момент между осями, электроника может помочь удержаться на траектории торможением двигателем во время сброса газа в повороте или на прямой. Также для сохранения заданной траектории во время движения в повороте система раздельно регулирует тормозные усилия, поступающие на каждое колесо, компенсируя недостаточную или избыточную поворачиваемость. Венчает картину система гашения колебаний кузова: если электроника замечает развитие диагональной раскачки, колебания кормы могут быть упразднены коротким тормозным импульсом.

ПРАКТИКА

С модернизированной системой полного привода я познакомился еще зимой, на премьерном тесте нового Nissan X-Trail. Надо отдать должное организаторам — локация для зимнего тест-драйва была подобрана идеально. Речь о потрясающем уголке нашей необъятной, о Карелии, с ее крайне разнообразными дорогами и их не менее разнообразным отсутствием. Главной изюминкой дорог помимо их незагруженности, является довольно интересное покрытие: реагенты здесь используют разве что близ крупных городов, вследствие чего дороги часто покрыты либо укатанным снегом, либо ровным слоем льда. Здесь-то и становится понятным, что хорошие зимние шины и грамотный полный привод — штуки небесполезные. Первое, чем удивил автомобиль — стабильным и безопасным поведением. Если бы мне заранее не сказали про наличие системы гашения колебаний, я вряд ли бы обратил на нее внимание — настолько та незаметно и ненавязчиво гасила диагональную раскачку автомобиля. Действия All Mode 4×4-i вкупе с Chassis Control особенно проявились на голом льду: заходишь на приличном ходу в поворот и точно знаешь, что обязательно понесет наружу… А «Ниссан» будто бы невидимыми нитями кто-то затягивает обратно во внутрь поворота. Потрясающе! Чтобы заправить «Икс-Трейл» в лихой занос, нужно очень постараться, выключив предварительно систему ESP. Еще лет десять назад рядовой автомобилист о таком и мечтать не мог — крайне прогнозируемое поведение! Подводя итоги, можно смело утверждать, что старания разработчиков не прошли даром — управлять автомобилем стало действительно легче.

В ряде систем полного привода имеется специальная муфта, при помощи которой регулируется уровень передачи крутящего момента на ось автомобиля.

Кстати, выход из строя муфты становится одной из частых причин отказа полного привода. Муфта может выйти из строя, если своевременно не осуществлять её техническое обслуживание:

• не заменять масло в муфте;
• не обращать внимания на звон подшипника.

Наибольших успехов в сфере разработки муфт полного привода добилась компания Фольксваген. Ей разработана система 4Motion, на которой следует остановиться более подробно.

Система 4Motion и муфта Haldex

Технологию начали использовать за два года до Миллениума. До этого работа полного привода немецких автомобилей базировалась на вискомуфтах.

Использование муфты Haldex стало революцией в области полного привода. Данная муфта:

• фрикционная;
• имеет большое количество дисков;
• управляется электрогидравлическим способом.

Её применение позволило создавать автомобили с автоматически подключаемым полным приводом. Кстати, муфта Haldex устанавливается сейчас не только на немецкие автомобили, но и на машины других европейских производителей.

Принцип работы

В первых поколениях муфт насос работал за счет разницы вращения осей. Он создавал необходимое давление масла. А уже под давлением масла сжимались диски муфты. Клапана и блок управления регулировали уровень давления масла.

Муфта 4-го поколения

На современные полноприводные автомобили устанавливается муфта 4-го поколения. Принцип её действия схож с принципом действия муфт предыдущих поколений. Однако в устройстве имеется уже электронный насос. Разность скоростей имеет теперь второстепенное значение, работа муфты осуществляется на основании обмена сигналами между различными датчиками и блоком управления.

Таким образом, можно отметить, что современная муфта полного привода – это достаточно эффективное устройство, позволяющее целесообразно распределять крутящий момент между осями автоматически, без участия человека.

Существенным минусом подобных муфт является то, что они, при больших нагрузках, могут выходить из строя. А их замена или ремонт – дело дорогостоящее.

Как поменять подшипник муфты полного привода

Одной из характерных болезней муфт является шум подшипника Причем, актуально это, как для старых вискомуфт так и для современных элетроуправляемых. Если подшипник начинает звенеть, то его нужно менять, чтобы не было более серьезных последствий. Сделать это можно и в домашних условиях. Главное – иметь определенные теоретические знания и прямые руки. Конечно, технология ремонта несколько отличается, в зависимости от марки и модели машину. Но общий принцип таков:

• Необходимо загнать машину на яму или вывесить на подъемнике.
• Идентифицировать под днищем машин кардан и редуктор. К редуктору крепится сама муфта. Часто проводят еще и ряд операций по отсоединению элементов системы полного привода друг от друга. Такие манипуляции облегчают снятие муфты. Заодно, можно провести профилактику и остальных элементов системы.
• На всякий случай слить масло с редуктора.
• Демонтировать муфту и извлечь подшипник.
• Удалить во всех доступных местах всю ржавчину, которая образовалась за время работы старого подшипника.
• Установить новый подшипник на то место, где ему полагается стоять, правильно его сориентировав.
• Аккуратно все собрать в правильном порядке и загерметизировать.

Инструкция, стоит повторить, получилась довольно общей и короткой. Но в каждом конкретном случае возникают свои особенности и сложности. У кого-то, например, новый подшипник не становится на место, тогда можно задействовать в ремонте, с большой долей аккуратности, кувалду или молоток.

Какое масло заливать в муфту полного привода

В зависимости от марки и модели автомобиля, в муфте полного привода необходимо менять масло после 30 и 60 тысяч пробега, в некоторых источниках встречается цифра в 100000 километров. Но лучше не затягивать. Сам процесс замены масла не вызывает серьезных трудностей. В муфте имеется сливное отверстие и заливная горловина. Процесс замены масла достаточно типичен:

• открыть сливное отверстие, слить масло;
• залить свежее масло в заливную горловину;
• убедиться, что масла залито достаточно.

Стоит подчеркнуть, что самые распространенные муфты Haldex расположены в главной передаче. Зафиксированы случаи, когда при техническом обслуживании авто сервисмены путали заливные и сливные отверстия самой муфты и редуктора, что приводило не к смертельным, но к неприятным последствиям.

Безусловно, тем, кто обслуживается в официальных автосервисах, не стоит ломать голову над поиском необходимого масла для муфты.

Что касается остальных, тех, кто любит и желает обслуживать машину собственными руками, рекомендуются следующие варианты:

• заехать на официальный автосервис и узнать, какое масло используют местные специалисты;
• зайти на форум, посвященный конкретной марке и модели автомобиля, и задать вопрос там;
• связаться с разработчиками той или иной муфты и уточнить информацию у них.

Ни в коем случае нельзя тянуть с заменой масла в муфте. Осуществлять замену необходимо в те сроки, которые предусмотрены технической документацией на автомобиль.

Renault Duster является в настоящее время довольно распространенным автомобилем в России. Это можно объяснить такими факторами:

1. Комфортность езды. Автомобиль достаточно удобен и вместителен.
2. Приемлемая стоимость.
3. Надежность.
4. Возможность подключения полного привода.

Возможность задействовать все четыре колеса – особенность данного автомобиля.

Она станет преимуществом при передвижении по отечественным дорогам. Таким автомобилем можно выехать на природу с компанией, съездить на дачу и прочее, не боясь, что автомобиль застрянет на бездорожье. Если вы любитель охоты и рыбалки, то ознакомьтесь с материалом: .

Основные режимы работы электромуфты (электромагнитная муфта)

Для того чтобы задействовать все 4 колеса, в автомобиле есть специальная шайба, которая располагается в салоне на панели и имеет три положения.

Стрелкой отмечено расположение кнопки управления электромуфты

Выбирать режимы может владелец и самостоятельно. Тут всё зависит от условия передвижения. Следует отметить, что базовым является режим 2WD. Полный привод большинство владельцев авто предпочитают включать самостоятельно. Тем, кто впервые сел за руль автомобиля, рекомендуется использовать режим AUTO.

Принцип работы электромуфты

Автомобиль с передним приводом имеет довольно простую трансмиссию. Крутящий момент распределяется только на передние колеса. Конструкция переднеприводного Рено Дастер типичная для всех автомобилей, что и является плюсом, так как автомобиль бюджетный, а потому, чем дешевле стоят запчасти, тем скорее можно будет отремонтировать авто при необходимости.

Особенности КПП и электромуфты

Схема привода, КПП

Днище Рено Дастер

Также следует сказать, что и устройство трансмиссии полноприводного Рено Дастер не сложное.

При помощи регулятора в салоне авто можно блокировать муфту, задействуя задние колеса. Также это можно делать автоматически при включении режима AUTO. В том случае, когда муфта будет заблокирована, то мощность мотора нельзя будет передавать на задние колеса. При заблокированной муфте работать будут только передние колеса. Таким образом и производится запуск работы полного привода на Рено Дастер.

Специалисты не рекомендуют пользоваться ручным режимом переключения на протяжении длительного времени. В том случае, когда муфта постоянно будет находиться под нагрузкой, то она может быстро выйти из строя. Ее ремонт достаточно дорогой.

Защита электромуфты

Также, если Вы часто эксплуатируете автомобиль на участках без ровного покрытия (поля, овраги, кущеря), то рекомендуется установить защиту электромуфты!

Выводы

Исходя из сказанного, можно сделать вывод, что Рено Дастер не только доступный автомобиль для большинства граждан России, но также и простой в управлении. Водитель может самостоятельно подключать полный привод, а может доверить это электронике. Специалистами также отмечено, что учитывая стоимость авто и его класс, полный привод реализован в нем на «отлично». Конечно, можно было бы и лучше, но всё лучшее, как известно, враг хорошего.

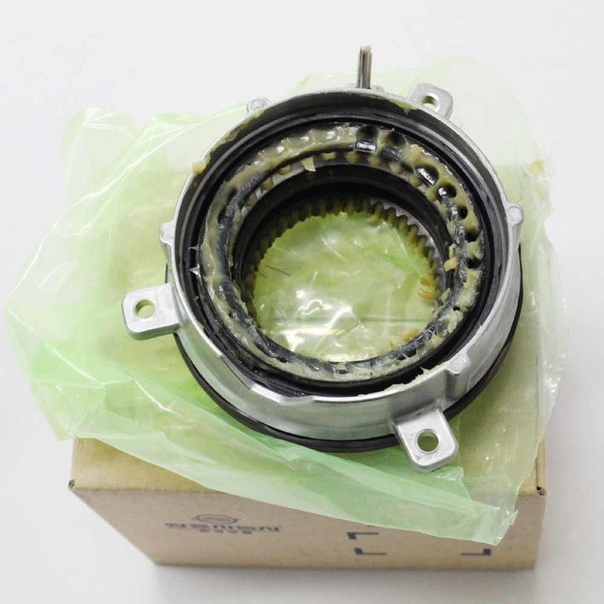

Муфта полного привода KIA HYUNDAI, производитель Mobis

описание

Оригинальная муфта полного привода для KIA Sportage 3 SL 2010+, Sportage 4 QL 2015+, Sorento XM 2009+, Sorento Prime UM 2015+, Hyundai Santa Fe DM 2012+, 2015+, grand santa fe 2012+, 2015+, IX-35 2010+, Tucson TL 2015+

Производитель:

В наличии:

нет в наличии

описание

Оригинальная муфта полного привода для KIA Sportage 3 SL 2010+, Sportage 4 QL 2015+, Sorento XM 2009+, Sorento Prime UM 2015+, Hyundai Santa Fe DM 2012+, 2015+, grand santa fe 2012+, 2015+, IX-35 2010+, Tucson TL 2015+

способы оплаты

• Наличными курьеру
• На карту Сбербанка
• Яндекс.Касса

описание

Оригинальная муфта полного привода для KIA Sportage 3 SL 2010+, Sportage 4 QL 2015+, Sorento XM 2009+, Sorento Prime UM 2015+, Hyundai Santa Fe DM 2012+, 2015+, grand santa fe 2012+, 2015+, IX-35 2010+, Tucson TL 2015+

Муфта полного привода Хендай: какую роль выполняет, основные неисправности

Среди многих автомобилистов, особенно начинающих, существует заблуждение, что любой легковой автомобиль с полным приводом выдержит постоянную эксплуатацию в условиях бездорожья. При этом даже наличие низкого клиренса не говорит об обратном. Полный привод на машинах с невысоким дорожным просветом, в первую очередь, предусмотрен производителем для повышения безопасности, а не проходимости, хотя на нее он также указывает определенное влияние.

Полный привод обеспечивает устойчивость транспортного средства при езде в ливень, метель, по гололеду, на крутых поворотах. Использование такой машины, как «вездехода», в кратчайшие сроки может привести к перегреву трансмиссии и дальнейшему выходу из строя. Одной из основных причин неисправностей полного привода считается обрыв корзины фрикциона и последующая поломка муфты. Если транспортное средство еще остается на ходу, то произвести ремонт муфты Хендай можно достаточно недорого и быстро.

Фрикционная муфта: зачем нужна

Муфта находится в картере дифференциала и осуществляет передачу крутящего момента между передней и задней осями. Также посредством данной детали осуществляется активация/деактивация заднего привода. В современных автомобилях этот процесс за счет электроники выполняется автоматически.

Причины и признаки неисправностей

Основными признаками, что необходимо произвести ремонт или замену муфты, являются:

•  наличие ударов при старте на задней передаче;
•  стопорение или толчки при вывернутых колесах (от 20 процентов) на старте с места;
•  появление гула на скорости в промежутке 40-60 километров в час;
•  при активации заднего привода, соответствующие колесные диски и карданный вал перестают вращаться;
•  на приборной панели активируется соответствующий индикатор, сигнализирующий о неисправности.

Определить истинную причину поломки можно посредством компьютерной или технической диагностики. Зачастую к неисправностям муфты приводят:

•  выход из строя подшипников;
•  обрыв вала;
•  поломка гидравлического насоса, если муфта является гидравлической;
•  поломка электромагнита, окисление или обрыв разъемов питания.

Продление срока службы муфты

В первую очередь, специалисты не рекомендуют передвигаться по сложным участкам дороги в автоматическом режиме. Предпочтительнее включить ручной режим и ехать на низкой передаче. Также существенно снижает срок службы детали активная и даже агрессивная езда с резким торможением и быстрым ускорением.

Понравилось? Оцени!

Муфта включения полного привода. Советы по ремонту

Муфта включения полного привода используется на автомобилях со схемой так называемого частичного полного привода (part time – как правило, это кроссоверы) и автоматических системах полного привода (AWD – automatic all wheel drive) и предназначена для передачи крутящего момента с основной оси на дополнительную в заданном соотношении.

Полный привод, считавшийся раньше атрибутом внедорожников, сейчас получил большое распространение и на обычных автомобилях, которые предназначены для эксплуатации в городских условиях. Большинство автопроизводтелелй предлагают такую опцию, как решение проблемы управляемости в сложных погодных условиях. Существует несколько принципиальных схем подключения полного привода. Умноженные на разнообразные конструкторские решения разработчиков, они дают неисчерпаемое количество вариантов муфт. Общее здесь лишь одно: муфта полного привода практически у всех производителей не считается ремонтируемым агрегатом и потому в случае отказа подлежит замене в сборе.

Если с муфтой случилась проблема, ее как правило меняют на новую, а этот вариант трудно назвать экономным, ведь такое сложное устройство не может стоить дешево. В случае ограничения средств остается лишь одна дорога – на вторичный рынок. Но приобретая на разборках муфту б/у, вы берете на себя риски, связанные со степенью износа ненового агрегата. Вы ведь фактически не знаете, на сколько он исчерпал свой ресурс и как долго еще прослужит.

Но не все так мрачно, как кажется на первый взгляд. Можно попытаться восстановить муфту включения полного привода.

Ретсаврация муфты — дилемма

Для примера рассмотрим муфту Toyota Rav4. Новое оригинальное изделие продается в сети за 1000 долларов. Аналог от производителя из КНР можно приобрести в 2 раза дешевле, но как он поведет себя в условиях бездорожья – тайна, покрытая мраком. А вот бывшую в употреблении, но восстановленную муфту включения полного привода на Toyota Rav4  можно купить на сайте PartMart всего за 250 долларов. На проделанную работу выдается гарантия.

С другой стороны, иногда бывают случаи, когда найти оригинальную запчасть весьма затруднительно. К примеру, попробуйте поискать муфту на Mitsubishi Outlander. Новые устройства сейчас просто недоступны в Украине. И хотя можно найти такую деталь б/у за 170 долларов, такая покупка — это всегда лотерея, и чтобы повысить шансы на победу в этой игре, можно купить муфту включения полного привода Mitsubishi Outlander  за 250 Долларов США. В этом случае вы может быть уверены, что агрегат был компетентно осмотрен, проверен и отреставрирован специалистами. Согласитесь, нет смыла экономить 50 долларов на подшипниках, когда очень риск отказа отслужившей неопределенный срок муфты. Это так же очевидно, как и тот факт, что не стоит платить 500- 1000 долларов за новую запчасть, если цена реставрации в 10 раз меньше.

Особенности восстановления муфт полного привода

Основная проблема при ремонте этого узла — это то, что производители не спешат делиться запчастями к своим муфтам. Это существенно сужает круг решаемых проблем: нет смысла выпиливать детали поштучно, если их общая стоимость сравнима с ценой нового изделия у официального дилера. Но это, как говорится, крайний случай. И есть множество ситуаций, когда восстановление вполне реально.

Поврежденная или бывшая в эксплуатации муфта прежде всего очищается от грязи и коррозии и проходит тщательную дефектовку. После этого можно делать вывод о целесообразности ее реставрации. Устройство подлежит восстановлению в следующих ситуациях:

• требуется замена гидравлического масла и чистка масляного фильтра. Хотя производители считают, что муфта должна отработать без замены весь проектный срок службы, на практике продукты износа засоряют и разрушают внутреннее устройство. Эта банальная процедура может значительно улучшить качество работы агрегата, сделать подключение плавным и значительно продлить жизнь данного узла. Ориентир для замены порог в 60000 км пробега
• Разрушены сальники и/или повреждены подшипники. Они подлежат замене на изделия аналогичного типоразмера, хоть производитель и скрывает их каталожные номера в документации
• Муфта заклинила во включенном положении. Такую неполадку можно устранить механически, разобрав устройство

Также известны случаи отказа электромагнитов и нагнетательных насосов (как плунжерных, так и электрических). Здесь ситуация гораздо сложнее, общих рекомендаций нет и каждая модель требует индивидуального подхода.

Какие бывают муфты

Как уже говорилось, обилие различных схем муфт предполагает индивидуальный поход в каждом конкретном случае. По принципу действия все муфты можно разделить на 4 большие группы:

• Механические
• Гидравлические (такие как Haldex)
• Электрические
• Вязкостные (они же вискомуфты на основе силиконовой жидкости)

Множество концернов разработало, запатентовало и зарегистрировало собственные варианты: 4Matic — Mersedes, x-Drive — BMW , Super Select 4WD — Mitsubishi, Quattro — Audi, 4Motion — VW все это зарегистрированные торговые марки. Этот ряд можно продолжать бесконечно, и каждое изделие обладает своими особенностями. Кроме того муфты полного привода делят на 2 большие группы по своему назначению:

• реактивные, предназначенные для борьбы с последствиями заноса или пробуксовки (устаревшие)
• превентивные, предназначенные для недопущения заноса или пробуксовки (современные)

Причины поломок

Естественный износ трущихся частей. Основные рабочие поверхности большинства муфт — это фрикционные шайбы (в вискомуфтах – пакеты перфорированных дисков), которые неизбежно изнашиваются в процессе эксплуатации.

Разрушение сальников с последующей утечкой масла либо вязкостной жидкости, повреждение прокладки между муфтой и редуктором и попадание трансмиссионного масла внутрь корпуса муфты, где находится гидравлическое масло Неграмотное применение полного привода. Включение его на повышенных передачах, длительная принудительная блокировка муфты ведет к ее перегрузке и перегреву. Эти устройства очень чувствительны к повышению температуры, ведь это грозит аварийной ситуацией: заклиниванием фрикционного пакета, приводной пластины или подшипников.

Признаки скорого отказа

Поводом обратить тщательное внимание на состояние вашей муфты может быть один или несколько симптомов:

• Нехарактерный шум: стук при включении, дребезжание или вой при работе
• Резкое включение полного привода сильным толчком (иногда это ошибочно списывают на АКПП)
• Течи масла через сальники муфты: ведут к перегреву из-за сухого трения либо вообще к отказу муфты (в гидравлических устройствах, ведь масло в этом случае — рабочее тело)

 Сбой в работе муфты у современных автомобилей может быть вызван также отказом управляющей электроники и/или датчиков, но это уже тема для следующей статьи

Неисправность муфты полного привода KIA Storage — Auto9Info

Многие годы производители автомобилей оснащают муфтами полного привода, чтобы наделить полноприводными качествами свои машины. И Kia Storage не стало исключением. Муфта работает по следующему принципу: установленный на муфте мотор питается напряжением от электронного блока управления, от этого включается моторчик усиливая давление в муфте, в пакете фрикционов, диски сцепляются вместе, что позволяет передать крутящий момент к заднему редуктору и к выходному валу муфты. Так работает полный привод.

Ремонт полного привода KIA Storage необходим при неисправности муфты – это могли сгореть фрикционные диски, или же произошла утечка масла.

Поломку полного привода любой водитель узнает по двум признакам:

• При попытке тронуться с места с повернутыми колесами в трансмиссии чувствуются толчки, как будто что-то в задние колеса, а если ехать прямо, то толчков нет.
• Когда полный привод отсутствует. Когда передние колеса вращаются, то вращается и карданный вал, в это время задние колеса просто стоят.

Если вы заметили в своем автомобиле один из этих признаков вам пора в техцентр по ремонту автомобилей.

При втором признаке все понятно – муфта полного привода нуждается в разборке, то в первом случае нужна легкая диагностика. Потому что толчки может вызывать не только муфта. Это может быть поломка автоматической коробки перемены передач. Нужно исключить такую возможность, а для этого вытащите предохранитель, чтобы обесточьте муфту полного привода. Предохранитель расположен под капотом в отдельном блоке. Сделав это, вы увидите, как загораются лампы, показывающие неисправности ESP ABS и 4WD. После этого необходимо съехать с места повернув руль, проследите, чувствуются ли толчки или нет. Если же удары отсутствуют, то у вас проблемы с муфтой ПП.

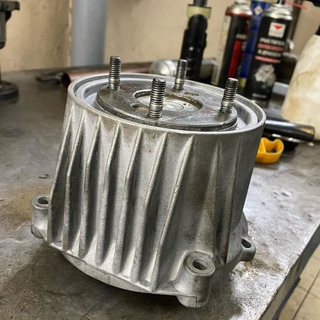

Как снять муфту полного привода?

• С помощью подъемника поднимите автомобиль, открутите и снимите карданный вал;
• Фланец муфты до конца откручивать не нужно, просто отпускаете;
• Необходимо снять электрические разъемы;
• Открутите болты (4 штуки), которыми муфта прикреплена к корпусу заднего моста. Что бы их открутить, брызните спреем, которым обрабатывают резьбовые соединения.
• Очищайте грязь с резьбы щеткой.
• Плоской отверткой отсоедините корпуса муфты и заднего моста.

Приступайте к ремонту, а лучше обратитесь за помощью к специалисту.

Правильный полный привод: victorborisov — LiveJournal

Удивительно, но факт — очень многие автовладельцы совершенно не разбираются в типах полноприводных трансмиссий. А ситуацию усугубляют автомобильные журналисты, которые сами с трудом разбираются в типах приводов и том, как они работают.

Самое серьезное заблуждение заключается в том, что многие до сих пор считают, что правильный полный привод должен быть обязательно постоянным, и категорически отвергают системы автоматически подключаемого полного привода. При этом автоматически подключаемый полный привод бывает двух типов, разделяемый по характеру работы: реактивные системы (включающиеся по факту пробуксовки ведущей оси) и превентивные (в которых передача момента на обе оси активируется по сигналу от педали газа).

Я расскажу про основные варианты полноприводных трансмиссий и покажу, что за электронно-управляемыми полноприводными трансмиссиями будущее.

Все примерно представляют как устроена трансмиссия автомобиля. Она предназначена для передачи крутящего момента от коленчатого вала двигателя на ведущие колёса. В трансмиссию входит сцепление, коробка передач, главная передача, дифференциал и приводные валы (кардан и полуоси). Важнейшим устройством в трансмиссии является дифференциал. Он распределяет подводимый к нему крутящий момент между приводными валами (полуосями) ведущих колёс и позволяет им вращаться с разной скоростью.

Для чего это нужно? При движении, в частности при поворотах, каждое колесо автомобиля движется по индивидуальной траектории. Следовательно все колёса автомобиля в поворотах вращаются с разной скоростью и проходят разные расстояния. Отсутствие дифференциала и жёсткая связь между колёсами одной оси приведёт к повышенной нагрузке на трансмиссию, неспособности автомобиля поворачивать, не говоря о таких мелочах, как износ шин.

Следовательно, для эксплуатации на дорогах с твёрдым покрытием любой автомобиль должен быть оснащен одним или несколькими дифференциалами. Для автомобиля с приводом на одну ось устанавливается один межколёсный дифференциал. А в случае полноприводного автомобиля необходимо уже три дифференциала. По одному на каждой оси, и одного центрального, межосевого дифференциала.

Чтобы подробнее понять принцип работы дифференциала, крайне рекомендую к просмотру документальное короткометражное кино Around the Corner снятое в 1937 году. За 70 лет в мире не смогли сделать более простое и понятное видео про работу дифференциала. Даже не обязательно знать английский язык.

Главный недостаток, а скорее особенность, работы свободного дифференциала известна всем — если на одном из ведущих колёс автомобиля будет отсутствовать сцепление (например, на льду или вывешенное на подьемнике), то автомобиль даже не сдвинется с места. Это колесо будет свободно вращаться с удвоенной скоростью, в то время как другое останется неподвижным. Таким образом, любой моноприводный автомобиль можно обездвижить если одно колёс ведущей оси потеряет сцепление с дорогой.

Если же взять полноприводный автомобиль с тремя обычными (свободными) дифференциалами, то его потенциальная способность передвигаться в пространстве может быть ограничена даже если ЛЮБОЕ из четырёх колёс потеряет сцепление с дорогой. То есть, если полноприводный автомобиль с тремя свободными дифференциалами поставить всего одним колесом на ролики/лёд/вывесить в воздухе — он не сможет сдвинуться с места.

Как сделать так, чтобы автомобиль смог передвигаться в этом случае? Очень просто — необходимо заблокировать один или несколько дифференциалов. Но мы помним, что жёсткая блокировка дифференциала (а по сути такой режим приравнивается к его отсутствию) неприменима к эксплуатации автомобиля на дорогах с твёрдым покрытием ввиду повышенных нагрузок на трансмиссию и неспособности поворачивать.

Поэтому при эксплуатации на дорогах с твёрдым покрытием необходима изменяемая степень блокировки дифференциала (речь сейчас в одновном про межосевой дифференциал) в зависимости от условий движения. А вот на бездорожье можно передвигаться хоть с полностью заблокированными всеми тремя дифференциалами.

Итак, в мире существует три основных типа решения полного привода:

Классическая полноприводная трансмиссия (в терминологии автопроизводителей обозначается как full-time) имеет три полноценных дифференциала, поэтому такой автомобиль в любых режимах движения имеет привод на все 4 колеса. Но как я уже писал выше, если хоть одно из колёс потеряет сцепление с дорогой — автомобиль потеряет способность передвигаться. Следовательно такому автомобилю обязательно нужна блокировка дифференциала (полная или частичная). Самое популярное решение, практикуемое на классических внедорожниках — механическая жесткая блокировка межосевого дифференциала с распределением момента по осям в пропорции 50:50. Это позволяет существенно повысить проходимость автомобиля, но с жестко заблокированным межосевым дифференциалом нельзя ездить по дорогам с твёрдым покрытием. Опционально внедорожные автомобили могут иметь дополнительную блокировку заднего межколёсного дифференциала.

В трансмиссии Full-time присутствует три дифференциала A,B и С. А в part-time межосевой дифференциал A отсутствует и его заменяет механизм жесткого подключения второй оси вручную.

Одновременно с этим появилось отдельное направление механически подключаемого полного привода (Part-time). У такой схемы полностью отсутствует межосевой дифференциал, а на его месте находится механизм подключения второй оси. Такая трансмиссия обычно применяется на недорогих внедорожниках и пикапах. В результате, на дорогах с твёрдым покрытием такой автомобиль может эксплуатироваться только с приводом на одну ось (обычно заднюю). А для преодоления сложных участков на бездорожье водитель вручную включает полный привод путём жесткой блокировки передней и задней оси между собой. В результате момент передаётся на обе оси, но не стоит забывать о том, что на каждой из осей продолжает оставаться свободный дифференциал. Это значит, что при диагональном вывешивании колёс, автомобиль никуда не поедет. Решить эту проблему можно только с помощью блокировки одного из межколёсных дифференциалов (в первую очередь заднего), поэтому некоторые модели внедорожников имеют самоблокирующийся дифференциал на задней оси.

И самое универсальное и популярное в настоящее время решение — автоматически подключаемый полный привод (A-AWD — Automatic all-wheel drive, часто обозначаемый просто как AWD). Конструктивно такая трансмиссия очень похожа на подключаемый полный привод (part-time), у которой отсутствует межосевой дифференциал, а для подключения второй оси используется гидравлическая или электромагнитная муфта. Степень блокировки муфты обычно управляется электроникой и существует два механизма работы: превентивный и реактивный. О них чуть ниже в подробностях.

В трансмиссии межосевой дифференциал отсутствует, из коробки передач выходит два вала, один на переднюю ось (со своим дифференциалом), другой — на заднюю, к муфте.

Важно понимать, что для максимально эффективной полноприводной трансмиссии (независимо от того, full-time это или a-awd) требуется наличие переменной блокировки межосевого дифференциала (муфты) в зависимости от дорожных условий (про межколёсные дифференциалы отдельный разговор, не в рамках этой статьи). Для этого существует несколько способов. Самые популярные из них: вязкостная муфта, шестерёнчатый самоблокирующийся дифференциал, электронное управление блокировкой.

1. Вязкостная муфта (дифференциал с такой муфтой называется VLSD — Viscous Limited-slip differential) самый простой, но при этом малоэффективный способ блокировки. Это простейшее механическое устройство, которое передаёт вращающий момент посредством вязкой жидкости. В случае, когда скорость вращения входящего и выходящего вала муфты начинает различаться, вязкость жидкости внутри муфты начинает увеличиваться вплоть до полного затвердевания. Таким образом происходит блокировка муфты и распределение крутящего момента поровну между осями. Недостатком вязкостной муфты является слишком большая инерционность в работе, это не критично на дорогах с твёрдым покрытием, но практически исключает возможность её применения для эксплуатации на бездорожье. Также существенным недостатком является ограниченный срок службы, и как следствие к пробегу в 100 тысяч километров вязкостная муфта обычео перестаёт выполнять свои функции и межосевой дифференциал становится постоянно свободным.

Вязкостные муфты в настоящее время иногда применяют для блокировки заднего межколёсного дифференциала на внедорожниках, а также в качестве блокировки межосевого дифференциала на автомобилях Subaru с механической коробкой передач. Раньше были случаи применения вязкостной муфты для подключения второй оси в системах с автоматически подключаемым полным приводом (автомобили Toyota), но от них отказались ввиду крайне низкой эффективности.

2. К шестерёнчатым самоблокирующимся дифференциалам относится известный дифференциал Torsen. Его принцип основан на свойстве червячной или косозубой передачи «заклинивать» при определённом соотношении крутящих моментов на осях. Это дорогостоящий и технически сложный механический дифференциал. Применяется на очень большом количестве полноприводных автомобилей (практически все модели Audi с полным приводом) и не имеет ограничений по использованию на дорогах с твердым покрытием или на бездорожье. Из недостатков следует иметь ввиду, что при полном отсутствии сопротивления вращению на одной из осей — дифференциал остаётся в разблокированном состоянии и автомобиль не в состоянии сдвинуться с места. Именно поэтому автомобили с дифференциалом Torsen имеют серьезную «уязвимость» — при полном отсутствии сцепления на ОБОИХ колёсах одной оси автомобиль не в состоянии сдвинуться с места. Именно этот эффект можно увидеть в этом видео. Поэтому, на новых моделях Audi в настоящее время применяется дифференциал на коронных шестернях с дополнительным пакетом фрикционов.

3. К электронному управлению блокировкой относятся как простые способы притормаживания буксующих колёс с помощью штатной тормозной системы, так и сложные электронные устройства управляющие степенью блокировки дифференциала в зависимости от дорожной обстановки. Их преимущество заключается в том, что вязкостная муфта и самоблокирующийся дифференциал Torsen являются полностью механическими устройствами, без возможности вмешательства электроники в их работу. А именно электроника способна моментально определять на каком из колёс автомобиля требуется крутящий момент и в каком количестве. Для этих целей используется комплекс электронных датчиков — датчики вращения на каждом колесе, датчик положения руля и педали газа, а также акселерометр, фиксующий продольные и поперечные ускорения автомобиля.

При этом хочу заметить, что система имитации блокировки дифференциала на основе штатной тормозной системы зачастую оказывается не настолько эффективной, чем непосредственная блокировка дифференциала. Обычно имитация блокировки с помощью тормозной системы применяется вместо межколёсной блокировки и в настоящее время применяется даже на автомобилях с приводом на одну ось. Примером электронно-управляемой блокировки межосевого дифференциала может быть полноприводная трансмиссия VTD, применяемая на автомобилях Subaru с пятиступенчатой автоматической коробкой передач, или же система DCCD, применяемая на Subaru Impreza WRX STI, а также Mitsubishi Lancer Evolition с активным центральным дифференциалом ACD. Это самые совершенные полноприводные трансмиссии в мире!

Теперь перейдём к главному предмету обсуждения — трансмиссии с автоматически подключаемым полным приводом (a-awd). Технически наиболее простой и недорогой способ реализации полного привода. В том числе его преимущество заключается в возможности использования поперечной компоновки двигателя в моторном отсеке, но существуют варианты его применения и при продольном расположении двигателя (например, BMW xDrive). В такой трансмиссии одна из осей является ведущей и на неё в обычных условиях обычно приходится большая часть крутящего момента. Для автомобилей с поперечным расположением двигателя это передняя ось, с продольным — соответственно задняя.

Главный недостаток такого типа трансмиссии заключается в том, что колёса на подключаемой оси физически не могут вращаться быстрее, чем колёса «основной» оси. То есть для автомобилей, где муфта подключает заднюю ось пропорция распределения момента по осям колеблется в диапазоне от 0:100 (в пользу передней оси) до 50:50. В случае, когда «основная» ось задняя (например, система xDrive), часто номинальное соотношение момента по осям устанавливают с небольшим смещением в пользу задней оси, для улучшения поворачиваемости автомобиля (например, 40:60).

Всего существует два механизма работы автоматически подключаемого полного привода: реактивный и превентивный.

1. Реактивный алгоритм работы подразумевает блокировку муфты, отвечающей за передачу момента на вторую ось, по факту пробуксовки колёс на ведущей оси. Это усугублялось огромными задержками в подключении второй оси (в частности по этой причине не прижились вязкостные муфты в таком типе трансмиссии) и приводило к неоднозначному поведению автомобиля на дороге. Такая схема стала массово применятся на изначально переднеприводных автомобилях с поперечным расположением двигателя.

В поворотах работа реактивной муфты выглядит так: В нормальных условиях практически весь крутящий момент передаётся на переднюю ось, и автомобиль по сути является переднеприводным. Как только наступает разность вращения колёс на передней и задней оси (например, в случае сноса передней оси) межосевая муфта блокируется. Это приводит к внезапному появлению тяги на задней оси и недостаточная поворачиваемость сменяется избыточной. В результате подключения задней оси происходит стабилизация скоростей вращения передней и задней оси (муфта же заблокировалась) — муфта снова разблокируется и автомобиль сновится переднеприводным!

На бездорожье ситуация лучше не становится, по сути это обыкновенный переднеприводный автомобиль, на котором момент включения задней оси определяется пробуксовкой передних колёс. Именно по этой причине многие кроссоверы с таким типом привода на бездорожье совершенно не способны двигаться задним ходом. И на такой трансмиссии особенно хорошо ощущается момент подключения задней оси. При этом на дорогах с твёрдым покрытием автомобиль всегда остаётся переднеприводным.

В настоящее время такой алгоритм работы автоматически подключаемого полного привода используется редко, в частности это кроссоверы Hyundai/Kia (кроме новой системы DynaMax AWD), а также автомобили Honda (система Dual Pump 4WD). На практике такой полный привод совершенно бесполезен.

2. Муфта с превентивной блокировкой работает иначе. Её блокировка происходит не по факту пробуксовки колёс на «основной» оси, а заранее, в тот момент когда требуется тяга на всех колёсах (скорость вращения колёс вторична). То есть блокировка муфты происходит в тот момент, когда вы нажимаете на газ. Также учитываются такие вещи, как угол поворота руля (при сильно вывернутых колёсах степень блокировки муфты снижается, чтобы не нагружать трансмиссию).

Запомните, для подключения задней оси не требуется пробуксовка передней! Блокировка муфты автоматически подключаемого полного привода в первую очередь определяется положением педали газа. В обычных условиях на заднюю ось передаётся около 5-10% крутящего момента, но как только вы нажимаете на газ — муфта блокируется (вплоть до полной блокировки).

Серьезная ошибка, которую уже не первый год допускают автомобильные журналисты — нельзя путать алгоритмы работы автоматически подключаемого полного привода. Система автоматически подключаемого полного привода с превентивной блокировкой постоянно передаёт момент на все 4 колеса! Для неё не существует такого понятия, как «внезапное подключение задней оси».

К муфтам с превентивной блокировкой относятся Haldex 4 (моя отдельная статья по теме здесь) и 5 поколения, муфты Nissan/Renault, Subaru, система BMW xDrive, Mercedes-Benz 4Matic (для поперечно установленных двигателей) и многие другие. У каждой марки свои алгоритмы работы и особенности управления, это следует иметь ввиду при сравнительном анализе.

Так выглядит муфта подключения передней оси в системе BMW xDrive

Также следует особое внимание обращать на навыки управления автомобилем. Если водитель не знаком с принципами управления автомобилем на дороге и в частности с тем, как нужно проходить повороты (я писал об этом совсем недавно), то с очень большой вероятностью он не сможет поставить автомобиль с системой автоматически подключаемого привода боком, в то время как у него это элементарно получится сделать на полноприводном автомобиле с тремя дифференциалами (отсюда ошибочные заключения, что только Subaru может ехать боком). Ну и конечно не стоит забывать, что количество тяги на осях регулируется педалью газа и углом поворота руля (в том числе, как я уже писал выше — при сильно вывернутых колёсах муфта полностью не заблокируется).

Схема работы муфты Haldex 5 поколения, полностью управляемая электроникой (напомню, Haldex 1,2 и 3 поколений имел в конструкции дифференциальный насос, который приводился в действие разницей во вращении входящего и выходящего вала). Сравните с безумно сложной конструкцией муфты Haldex 1 поколения.

Кроме этого, практически всегда такие системы дополнены электронной имитацией блокировки межколёсных дифференциалов с помощью тормозной системы. Но следует иметь ввиду, что она тоже имеет свои особенности работы. В частности она работает только в определённом диапазоне оборотов. На низких оборотах она не включается, чтобы не «задушить» двигатель, а на высоких — чтобы не сжечь колодки. Поэтому нет смысла загонять тахометр в красную зону и надеяться на помощь электроники, когда автомобиль застрял. Про применении на бездорожье системы с гидравлической муфтой имеют более высокую стойкость к перегреву, чем фрикционные электромагнитные муфты. В частности, Land Rover Freelander 2/Range Rover Evoque может быть примером автомобиля с автоматически подключаемым полным приводом на основе муфты Haldex 4 поколения и очень впечатляющими способностями на бездорожье.

Что в итоге? Не нужно бояться систем автоматически подключаемого полного привода с превентивной блокировкой. Это универсальное решение как для дорожной эксплуатации, так и эпизодической эксплуатации на бездорожье средней сложности. Автомобиль с такой системой полного привода адекватно управляется на дороге, имеет нейтральную поворачиваемость и всегда остаётся полноприводным. И не верьте рассказам про «внезапное подключение задней оси».

Дополнение: Очень важный для понимания вопрос, это распределение крутящего момента по осям. Рекламные материалы автопроизводителей часто вводят в заблуждение и ещё больше запутывают в понимании принципов работы полноприводной трансмиссии. Первое, что необходимо запомнить — крутящий момент существует только на тех колёсах, у которых есть сцепление с поверхностью. Если колесо висит в воздухе, то несмотря на тот факт, что оно свободно вращается двигателем, крутящий момент на нём равен НУЛЮ. Во-вторых, не путайте проценты передаваемого крутящего момента на ось и пропорцию распределения крутящего момента по осям. Это важно для систем автоматически подключаемого полного привода, т.к. отсутствие центрального дифференциала лимитирует максимально возможное распределение момента по осям в соотношении 50/50 (то есть физически невозможно, чтобы соотношение было больше в сторону подключаемой оси), но при этом на каждую ось может передаваться до 100% крутящего момента. В том числе и подключаемую. Это обьясняется тем, что в случае, если на одной оси нет сцепления, то и момент на ней равен нулю. Следовательно все 100% момента будут на подключаемой муфтой оси, при этом соотношение распределения момента по осям всё равно будет 50/50.

Объяснение систем полного привода

Из выпуска за август 2016 года

Полноприводные системы быстро распространяются по автомобильному рынку, как и многие другие автомобили Kirk’s Starship Enterprise . Эти системы обещают всепогодную гарантию, а также динамические преимущества на сухой дороге, и многие покупатели автомобилей считают, что они необходимы для любого контрольного списка для нового автомобиля. Но не все системы полного привода созданы равными. При этом мы не можем не сказать, как полноприводные системы распределяют крутящий момент.

---

Torque, несмотря на свою трудолюбивую репутацию, ленив. Оставленный неуправляемым, как малыши или подростки, он будет разочаровывать, всегда предпочитая путь наименьшего сопротивления. А с автомобильной точки зрения это чаще всего означает вращение покрышек. Не то чтобы мы возражали против раскручивания шин, но поскольку работа двигателя заключается в том, чтобы доставить нас туда, куда мы хотим идти, задействовать его крутящий момент для выполнения этой задачи только прагматично. Таким образом, полный привод, который делит работу по перемещению нас не между двумя колесами, а между четырьмя.В современных полноприводных автомобилях различают прямой крутящий момент, но делать это правильно — значит распределять нужное количество крутящего момента на нужные колеса в нужное время.

Обратите внимание, что мы написали полный привод, а не полный привод. На этих страницах важно различие. По нашему определению, полноприводные автомобили, в основном грузовики, могут блокировать только передний и задний карданные валы, так что каждая ось всегда вращается с одинаковой скоростью. И так они делают, когда управляют всеми четырьмя колесами.Конечно, это немного элементарно, но довольно часто грузовики стремятся решить проблемы. Как ползать по крутым каменистым тропам. Или поднимать лодки по покрытым мхом спусковым трапам. Или наш любимый — прыжки через машины на залитых пивом аренах.

Если ваши цели более амбициозны — например, поворот, — существуют более эффективные способы разделения крутящего момента на переднюю и заднюю оси, чем простые раздаточные коробки. Один из них — полностью отказаться от механического соединения и запитать одну ось электричеством.Приводя в действие передние колеса с помощью электродвигателя, Porsche 918 Spyder изменил не только наше определение скорости, но и наше определение полного привода. И все же он не единственный в мире мостов с электрическим приводом. На другом конце спектра характеристик находится гибридный кроссовер Toyota RAV4, который приводит в движение задние колеса исключительно с помощью электродвигателя.

Газовые / электрические полноприводные системы, которые все еще находятся в зачаточном состоянии, сильно различаются по стоимости и назначению, а транспортные средства с электронным мостом являются исключением.Хотя их популярность растет, сегодня в США продаются лишь единицы.

Многие современные полноприводные автомобили полагаются на гораздо более распространенный межосевой дифференциал, который является проверенным средством управления передачей крутящего момента на обе оси. Однако большинство из них представляют собой системы по запросу, основанные на трансмиссии с передним приводом. Ниже приводится более подробный обзор самого популярного оборудования, используемого сегодня полноприводными автомобилями для передачи мощности на землю:

РОЙ РИТЧИ

Открытый дифференциал

Скромный открытый межосевой дифференциал — простой, надежный, дешевый — практически исчез из-за электромеханических альтернатив, которые обеспечивают больший контроль и большую эффективность.Открытый дифференциал, разновидность обычного планетарного ряда автоматических трансмиссий, разделяет один вход крутящего момента (трансмиссию) на два выхода (передняя и задняя оси), но позволяет им вращаться с разной скоростью. Однако открытые дифференциалы не имеют средств ограничения изменения скорости между двумя выходами, поэтому крутящий момент может свободно следовать по пути наименьшего сопротивления. Следовательно, автомобиль может застрять, когда одно колесо будет яростно вращаться, а другие останутся неподвижными.Большинство современных транспортных средств компенсируют это дешевой, но эффективной комбинацией программного обеспечения и существующего оборудования, которое использует тормоза для создания реактивного крутящего момента на проскальзывающем колесе, закрывая путь наименьшего сопротивления и, таким образом, увеличивая крутящий момент, прикладываемый к колесам с большим сцеплением.

Открытые дифференциалы также могут быть объединены с выбираемыми водителем шкафчиками, как в Mercedes-Benz G-class, которые могут блокировать вместе переднюю и заднюю оси, а также левое и правое колеса. Заблокированный дифференциал сродни отсутствию дифференциала вообще, поскольку он представляет собой сплошное звено, соединяющее оси и колеса с трансмиссией.Но трансмиссия будет заедать и раскачиваться, когда автомобиль достигает поверхностей с высоким сцеплением, таких как асфальтированные дороги, где ему необходимо вернуть свои дифференциалы по той причине, по которой они были изобретены: чтобы компенсировать значительную разницу в скорости колес при повороте.

[+] Простой, недорогой
[-] Ограниченный контроль над распределением крутящего момента
Найдено в: Jeep Grand Cherokee Laredo, Mercedes-Benz G-class

---

Разделение крутящего момента: захватывающая правда

Всегда, когда производители говорят о своих полноприводных системах, всегда болтают о том, куда идет крутящий момент и в какой пропорции.Все это теоретически, основано на предположениях, которые редко бывают верными. Когда пробуксовка колес происходит в реальном мире, распределение крутящего момента в конечном итоге определяется доступным сцеплением с дорогой на каждой шине. Это делает разделение крутящего момента функцией передачи нагрузки и трения о поверхность дороги, поскольку это является следствием конфигурации дифференциала. Когда производитель говорит о разделении крутящего момента 50/50, он предполагает равное сцепление с дорогой на каждой оси, что вряд ли произойдет в любой ситуации, когда вам больше всего нужен полный привод.Точно так же возможность передавать 100 процентов крутящего момента на одну ось обычно не упоминает предостережения о том, что противоположная ось должна вращать колеса на поверхности почти без трения. (Муфты по запросу являются исключением из этого правила, так как некоторые из них могут передавать 100 процентов крутящего момента на одну ось, разъединяя другую.) Поскольку сцепление и распределение веса постоянно меняются, указанное разделение крутящего момента становится практически бессмысленным в реальном мире. . Думайте о разговорах производителей о разделении крутящего момента как о обещаниях кандидатов в президенты: когда наступает реальность, результаты могут отличаться.

---

РОЙ РИТЧИ

Центральный дифференциал с ограниченным скольжением

Все еще относительно простые, эти пассивные центральные дифференциалы реагируют на изменения крутящего момента — либо на колесах, либо от двигателя, — перенаправляя движущую силу двигателя на ось с большим сцеплением. Они все время управляют всеми четырьмя колесами и в своей работе полагаются только на физику, предсказуемого союзника по нашему опыту. Отказ от датчиков, исполнительных механизмов и вмешательства водителя означает, что они являются эффективным способом соединения передней и задней оси, сохраняя при этом возможность изменять распределение крутящего момента между передней и задней частями.Это также означает, что они сохраняют относительно низкую стоимость, вес и сложность. Они бывают нескольких разновидностей:

Вязкостной центральный дифференциал

Эти дифференциалы соединяют передний и задний карданные валы через серию пластин, погруженных в синтетическую жидкость внутри герметичного корпуса. Когда из-за проскальзывания колеса скорость одного вала значительно отличается от скорости другого, свойства жидкости изменяются, позволяя двум валам вращаться с одинаковой скоростью или приближаться к ней.

[+] Недорогой, легкий, плавный ход
[-] Требуется проскальзывание колес для создания силы блокировки
Найдено в: Subaru WRX и Crosstrek с механическими коробками передач

Винтовой центральный дифференциал

Helical limited- дифференциалы скольжения, обычно называемые торговой маркой Torsen, более сложны.В этих блоках используются тщательно настроенные планетарные шестерни с зубьями, нарезанными по спиральной спирали (вспомните ДНК), которые сцепляются или толкают фрикционные диски, чтобы ограничить пробуксовку колес и изменить распределение крутящего момента. Увеличение крутящего момента от двигателя создает большее трение для усиления блокирующего действия. Скорость блокировки этого типа дифференциала определяется углом, под которым срезаются зубья шестерни: более крутые углы обеспечивают большую силу блокировки. При использовании в качестве центральных дифференциалов винтовые дифференциалы повышенного трения часто предназначены для обеспечения неравномерного смещения крутящего момента — эффект определяется соотношением между шестернями, приводящими в движение переднюю и заднюю оси.

[+] Реагирует на изменение крутящего момента от двигателя и проскальзывания колес
[-] Нерегулируемая — сила блокировки определяется углом передачи и приложенным крутящим моментом, требует сопротивления колес для создания эффекта блокировки.
Найдено в: Audi A8, Bentley Continental GT, Land Rover Range Rover Sport

РОЙ РИТЧИ

Центральный дифференциал повышенного трения с электронным управлением

Работая аналогично пассивным дифференциалам повышенного трения, в них используются электрические или гидравлические приводы (или оба) для включения сцепления, ограничивающего проскальзывание карданных валов.Основным преимуществом здесь является способность работать независимо от крутящего момента двигателя или трения в колесах. Используя входы от ряда датчиков и компьютерных элементов управления, эти дифференциалы предлагают полный диапазон работы от полностью открытого до полностью заблокированного, когда это необходимо, чтобы наилучшим образом соответствовать условиям вождения. В последние годы производители проявили изобретательность в управлении дифференциалами с электронным управлением, добавляя алгоритмы для прогнозирования, когда будет полезно больше пробуксовки или когда упреждающее включение сцепления предотвратит пробуксовку колес до того, как это произойдет.Точно так же электронное управление позволяет настраивать поведение межосевого дифференциала в различных режимах движения, что оптимизирует их характеристики для разных поверхностей и разных уровней агрессивности вождения.

[+] Высоко регулируемая
[-] Сложная, дорогая
Найдено в: Subaru WRX STI

РОЙ РИТЧИ

Муфта по требованию

До этого момента мы говорили о системах, которые постоянно приводят в движение все четыре колеса через межосевой дифференциал.Системы по требованию работают по-другому, поскольку они в основном приводят в движение только одну ось, пока муфта не зацепится за противоположную ось для помощи. Здесь обычно используются блоки сцепления, а также зубчатые муфты, называемые зубчатыми колесами. Часто оборудование находится прямо перед вторичной осью, хотя некоторые системы разъединяются с обеих сторон карданного вала для повышения эффективности. Где бы ни находилась муфта, ее задача одна и та же: постепенно включать вспомогательный мост по мере необходимости.

Муфта сцепления и пакета увеличивает крутящий момент, передаваемый на вспомогательную ось, за счет увеличения усилия зажима на фрикционных дисках, но в этих системах обычно используется более легкое оборудование, чем в штатных системах, поскольку они приводят в движение только вторую ось. времени.По умолчанию работа с приводом на два колеса также повышает эффективность, поэтому системы по требованию стали настолько популярными в наш век строгих правил экономии топлива. Более того, они предлагают большинство преимуществ дифференциалов повышенного трения с электронным управлением, поскольку их можно запрограммировать на передачу крутящего момента на вспомогательную ось до обнаружения пробуксовки.

[+] Повышенная эффективность по сравнению с постоянным полным приводом
[-] Непостоянный полный привод
Найдено в: Mazda CX-5, Volkswagen Golf R

РОЙ РИТЧИ

Сдвоенные муфты заднего моста по требованию

Эти системы основаны на концепции муфт по запросу со специальным пакетом муфт для левого и правого полуосей заднего моста.На задней оси установлены обычные зубчатые колеса и шестерни, но нет дифференциала. При полностью включенном сцеплении эти системы работают как полный привод грузовика. Однако, поскольку муфты обеспечивают как быстрое, так и частичное включение, эти системы могут избежать привязки, характерной для полного привода. Постепенное и независимое включение пакетов сцепления имитирует автомобиль с обычными центральным и задним дифференциалами повышенного трения.

Еще одно преимущество систем с двойным сцеплением заключается в том, что векторизация крутящего момента легко достигается путем изменения передаточного числа одной оси.Ford Focus RS, например, использует этот тип системы с главной передачей задней оси, которая на 2,7 процента короче, чем та, которая используется на его передней оси. Эффект — смещение крутящего момента сзади и усиление «толчка» сзади. Каждый раз, когда включаются задние блоки сцепления, задние колеса получают больший крутящий момент и пытаются вращаться быстрее, чем передние колеса. Либо сцепления компенсируют разницу в скорости, либо колеса пробуксовывают. Но желание крутить определенные колеса быстрее создает движущую силу, которая толкает машину сзади.Крутящий момент также можно разделить слева направо по задней оси. Сложите все это вместе, и вы получите режим дрифта Focus RS, и вряд ли можно придумать более убедительный аргумент в пользу полного привода, чем этот.

[+] Собственное смещение крутящего момента влево / вправо, векторизация крутящего момента возможна со смещением передаточного числа
[-] Сильно нагруженные муфты требуют тщательного управления температурой
Найдено в: Acura TLX, Ford Focus RS

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Новые технологии означают, что полный привод в современных автомобилях умнее, чем когда-либо. полноприводные системы делают всю работу, обеспечивая тягу, поэтому вам не нужно

Автор статьи:

Джастин Притчард

Дата публикации:

11 февраля 2020 г. • 17 февраля 2020 г. • 6 минут чтения • Присоединяйтесь к разговор Фото Ника Трагианиса / Driving

Содержание статьи

Канадцы любят полный привод (AWD), и сегодня у них есть больше возможностей, чем когда-либо, чтобы получить его.Это потому, что на сегодняшнем рынке AWD помогает продавать автомобили.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Не ищите ничего, кроме недавней первой доступности AWD на таких моделях, как Toyota Prius, Mazda 3, Nissan Altima, VW Golf Sportwagen и грядущих Toyota Avalon и Camry.

Эти новейшие автомобили с полным приводом пополнили ряды традиционных моделей, включая Subaru Legacy, Ford Fusion, Chrysler 300, Pacifica и Buick Regal.

Независимо от выбранного автомобиля ожидания от сиденья водителя практически универсальны: система полного привода должна обеспечивать плавное и мгновенное сцепление с дорогой в любых ситуациях, не требуя от водителя полосы пропускания.

Ниже мы рассмотрим некоторые из умных способов, которыми современные системы полного привода работают, чтобы дать водителям именно это. Мы будем использовать несколько конкретных моделей и брендов в качестве примеров, но не рассматривайте это как исчерпывающий список.

Mazda i-ACTIV AWD

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Приносим извинения, но это видео не удалось загрузить.

Система i-ACTIV AWD доступна во многих моделях Mazda. Система i-ACTIV AWD, созданная для совместной работы с топливосберегающей технологией SKYACTIV, обеспечивает водителям тягу при любых погодных условиях с высокой эффективностью работы и минимальными потерями в экономии топлива.

Примерно 200 раз в секунду i-ACTIV AWD учитывает такие факторы, как работа стеклоочистителя, температура наружного воздуха и усилие рулевого управления, чтобы компьютерная система управления в реальном времени отображала текущую ситуацию с тяговым усилием.В сложной силовой муфте используются муфты и магниты для точного управления распределением тягового усилия между передней и задней осями.

Это достигается за счет изменения усилия зажима, прилагаемого силовым соединителем, которое может переходить с переднего привода (открытый) на полный привод (закрытый) или где-то между ними, так же быстро, как ток течет в электромагнит можно переделать — то есть сразу.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание изделия

На заводе каждый отдельный силовой переходник проходит компьютеризированные стендовые испытания перед установкой на автомобиль. Это тестирование используется для обнаружения незначительных производственных отклонений в каждом соединителе и их влияния на работу системы полного привода. Результаты испытаний каждого устройства для каждого соединителя загружаются в компьютерную систему транспортного средства, что позволяет оптимизировать работу для еще более высокой точности.

В другом месте системы, продуманная детализация внутренней части коробок передач системы полного привода включает спроектированные компьютером ребра и барьеры, стратегически размещенные для уменьшения сопротивления и веса жидкости, омывающей шестерни внутри, и дальнейшего повышения эффективности.Результат? Одна из самых быстрых, сложных и экономичных систем полного привода на дороге.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

GM Twin-Clutch AWD

Используемая на различных моделях, включая Buick LaCrosse, система Twin-Clutch AWD заменяет задний дифференциал автомобиля двумя отдельно управляемыми сцеплениями — по одному на каждое заднее колесо. Это позволяет улучшить управление передачей мощности на заднюю ось автомобиля, что увеличивает возможности и производительность.

Благодаря способности реагировать на изменения тяги примерно 100 раз в секунду, цель системы сосредоточена на предоставлении водителям более точного контроля в суровых условиях и — на основе этого тестирования авторов — более точном и спортивном ощущении при ускорении и рулевом управлении. скользкие поверхности.

1. Как это работает: Вариатор AWD

2. Семь полноприводных автомобилей до 30 000 долларов

Реклама

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

«Наши инженеры используют передовое компьютерное проектирование и моделирование для разработки системы полного привода с двойным сцеплением», — поясняет Гарри К. Нг, эксперт по продукции компании Cadillac.

«Система может передавать весь доступный крутящий момент на правую или левую заднюю шину, в зависимости от условий. Это происходит динамически, повторная калибровка крутящего момента применяется каждые 10 миллисекунд — 100 раз в секунду — по мере изменения условий без вмешательства водителя. Преимущества включают меньшее количество корректирующих действий со стороны других систем транспортного средства для удержания транспортного средства под контролем.

Проще говоря? Благодаря инновационной системе двойного сцепления отпадает необходимость в торможении отдельных колес, которое замедляет автомобиль, чтобы удерживать его на заданном курсе на снегу.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Audi Quattro AWD

Установка системы полного привода на автомобиль увеличивает вес автомобиля и увеличивает трение трансмиссии. Оба эти фактора заставляют автомобиль расходовать немного больше топлива.Чтобы помочь смягчить это, некоторые современные системы полного привода построены с возможностью физического отключения от трансмиссии, когда это не требуется.

Различные системы AWD от Chrysler, Audi, GM и других имеют возможность отсоединять неиспользуемое оборудование системы AWD от трансмиссии автомобиля с помощью муфты или муфты. Позволяя передней (или задней) оси свободно вращаться, когда она не получает активного питания, трансмиссия экономит энергию, а водитель экономит топливо.

Это физическое отключение и повторное подключение неиспользуемого оборудования системы AWD происходит незаметно и в мгновение ока.Большинство систем обрабатывают это автоматически, хотя некоторые позволяют водителям вручную выбирать режим привода на два колеса для упреждающей экономии топлива.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Система полного привода Audi Quattro с технологией Ultra — еще один интересный пример такого подхода. Используя передовые стратегии управления и «кулачковую» муфту с электромагнитным управлением, Quattro с Ultra постоянно контролирует привод.Обеспечивая типичные для Quattro ощущения от вождения, использование технологии Ultra повышает эффективность, позволяя отключать неиспользуемое оборудование системы AWD на скоростях за доли секунды. Усовершенствованные стратегии управления и специализированные датчики помогают автомобилю заранее прогнозировать и реагировать на определенные ситуации с низким сцеплением.

Результат? Великолепная тяга, низкий уровень выбросов и бескомпромиссность.

Toyota AWD-E

В наши дни мы начинаем видеть, как появляются некоторые массовые модели с гибридным полным приводом.Такие модели, как популярный Mitsubishi Outlander Plug-In Hybrid — а в последнее время Toyota Prius AWD-E — теперь предлагают покупателям функциональность полного привода без необходимости в дополнительных механических элементах, таких как карданный вал или задний дифференциал.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Подобные гибридные автомобили оснащены как бензиновыми, так и электрическими двигателями. Используя электродвигатель для приведения в движение задних колес, такие модели, как Outlander PHEV и Prius AWD-E, обеспечивают водителям дополнительное сцепление с дорогой благодаря настоящему гибридному решению для максимальной эффективности.

Не ограниченные коробками передач, жидкостями и ограничениями механического оборудования AWD, гибридные системы AWD используют свои дополнительные электродвигатели для обеспечения быстрого и высокоточного управления автомобилем в ненастную погоду.

Subaru X-Mode

По мере того, как современные системы полного привода становятся все более совершенными, они все больше интегрируются с другими системами и электроникой автомобиля. Это дает инженерам больше возможностей для создания более привлекательных функций и технологий, которые воплощаются в расширенных функциях, удовлетворяющих потребности водителя.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Популярным примером является Subaru X-Mode. Одним нажатием кнопки он запускает различные оптимизации подсистем, которые делают ваш кроссовер Subaru более устойчивым и более легким в управлении на скользкой, крутой или сложной поверхности. В дополнение к изменению настроек трансмиссии, дроссельной заслонки и регулировки тягового усилия для обеспечения максимального сцепления, система полного привода выполняет повторную калибровку, чтобы более равномерно распределять мощность привода между осями для оптимизации сцепления в автономном режиме.Многие водители Subaru используют X-Mode для дополнительной уверенности при нажатии кнопки перед поездкой по глубокому снегу или грязным тропам.

Другие системы полного привода обычно предлагают выбираемые водителем режимы для конкретных дорожных ситуаций. Например, режим СНЕГ предназначен для облегчения водителям управления автомобилем в зимнюю погоду; а режим SPORT может повторно откалибровать систему AWD для передачи большей мощности двигателя на задние колеса для более динамичного ощущения от спортивного вождения.

«Выбор режима движения изменит работу полного привода.Например, режим SNOW / ICE откалиброван для обеспечения более сбалансированного распределения крутящего момента 50-50, тогда как режим SPORT передает 80% крутящего момента на задние колеса », — говорит Гарри К. Нг о системе полного привода GM с двойным сцеплением.

Насколько «умна» система AWD в вашем автомобиле, зависит от используемого оборудования и программирования, которое им управляет. Но одно можно сказать наверняка: со всеми этими новыми технологиями, забитыми под нашими капотами, способы управления колесами наших автомобилей стали умнее, чем когда-либо.

Поделитесь этой статьей в своей социальной сети

Зарегистрируйтесь, чтобы получать Вождение.Информационный бюллетень Монитора слепых зон CA по средам и субботам

Нажимая кнопку подписки, вы соглашаетесь на получение вышеуказанного информационного бюллетеня от Postmedia Network Inc. Postmedia Network Inc. | 365 Bloor Street East, Торонто, Онтарио, M4W 3L4 | 416-383-2300

Спасибо за регистрацию!

Приветственное письмо уже готово. Если вы его не видите, проверьте папку нежелательной почты.

Следующий выпуск «Монитора слепых зон» Driving.ca скоро будет в вашем почтовом ящике.

Комментарии

Postmedia стремится поддерживать живой, но гражданский форум для обсуждения и поощрять всех читателей делиться своим мнением о наших статьях. На модерацию комментариев может потребоваться до часа, прежде чем они появятся на сайте. Мы просим вас, чтобы ваши комментарии были актуальными и уважительными. Мы включили уведомления по электронной почте — теперь вы получите электронное письмо, если получите ответ на свой комментарий, есть обновления в цепочке комментариев, на которую вы подписаны, или если пользователь, на которого вы подписаны, следит за комментариями.Посетите наши Принципы сообщества для получения дополнительной информации и подробностей о том, как изменить настройки электронной почты.

Сравнение полного привода (4WD) и полного привода (AWD) — x-engineer.org

Ускорение автомобиля на ровной дороге возможно благодаря двум системам: трансмиссии и трансмиссии (трансмиссии).

Трансмиссия — это система, которая генерирует мощность (крутящий момент и скорость) . В большинстве случаев это двигатель внутреннего сгорания, но он также может быть электродвигателем или их комбинацией (в случае гибридного электромобиля).

Трансмиссия представляет собой совокупность механических компонентов, размещенных между колесами и трансмиссией. Все компоненты после двигателя, которые передают мощность на колеса, являются частью трансмиссии. К этим компонентам относятся: муфта / гидротрансформатор, коробка передач, карданный вал, дифференциал и приводные валы. Трансмиссия выполняет несколько ролей:

• позволяет двигателю работать, даже если транспортное средство неподвижно
• обеспечивает плавный запуск транспортного средства из состояния покоя
• преобразует крутящий момент и скорость двигателя в соответствии с дорожными условиями
• позволяет транспортному средству двигаться назад, для одного направления вращения двигателя внутреннего сгорания
• позволяет ведущим колесам вращаться с разной скоростью во время поворота автомобиля

Изображение: Архитектура трансмиссии с передним приводом (FWD) и задним приводом (RWD)

Легенда :

1. двигатель внутреннего сгорания
2. преобразователь сцепления / крутящего момента
3. коробка передач
4. дифференциал
5. карданный вал (продольный)

Ведущие колеса — это колеса оси транспортного средства, которые получают мощность двигателя, таким образом выполняя тяга.В зависимости от того, какая ось содержит ведущие колеса, мы можем иметь:

• передний привод (FWD)
• задний привод (RWD)
• полный привод (4WD) / полный привод (AWD)

Передний привод (FWD) Транспортные средства содержат как двигатель, так и ведущие колеса на передней оси. Это наиболее распространенная компоновка силового агрегата и трансмиссии для небольших и компактных транспортных средств из-за преимуществ с точки зрения пространства и эффективности.

Задний привод (RWD) Автомобиль обычно имеет трансмиссию на передней оси и ведущие колеса на задней оси.Это также называется «классической» схемой трансмиссии, потому что именно так были сконфигурированы первые дорожные транспортные средства. Большинство люксовых седанов и спортивных автомобилей имеют заднеприводную конфигурацию.

И переднеприводные, и заднеприводные автомобили являются полноприводными (2WD) и автомобилями, поскольку мощность передается только через два колеса.

В некоторых архитектурах автомобилей есть двигатель и ведущие колеса на задней оси (например, Porsche 911 classic, Renault Twingo 3).

Изображение: Архитектура трансмиссии с полным приводом (AWD) и полным приводом (4WD)

Обозначения:

1. Двигатель внутреннего сгорания
2. муфта / гидротрансформатор
3. коробка передач
4. задний дифференциал
5. задний гребной винт (продольный ) вал
6. раздаточная коробка (с центральным дифференциалом и редуктором (опция))
7. карданный вал передний (продольный)
8. передний дифференциал
9. сцепное устройство (вязкостное, электромагнитное)

Когда мощность двигателя распределяется на все колеса Автомобиль — полноприводный (AWD) или полноприводный (4WD) .Четкого различия между AWD и 4WD нет, но обычно автомобили с полным приводом содержат раздаточную коробку, которая имеет центральный дифференциал и дополнительный двухступенчатый редуктор (LO-low и HI-high).

В случае автомобиля с полным или полным приводом передняя и задняя оси должны быть оснащены дифференциалом, поскольку все колеса передают мощность, и им необходимо вращаться с разной скоростью во время поворота.

Полноприводные / полноприводные автомобили также называются «четыре на четыре» (4 × 4) .Числа взяты из формулы трансмиссии автомобиля :

\ [2 \ cdot \ text {TotalNumberOfAxles x} 2 \ cdot \ text {TotalNumberOfDriveAxles} \]

Для автомобиля с двумя осями, если только одна ось имеет ведущие колеса, формула становится « 4 × 2 ». Если обе оси имеют ведущие колеса, формула будет « 4 × 4 ».

Автомобиль с постоянным / постоянным полным приводом имеет постоянное распределение крутящего момента между передней и задней осью, это не может быть отключено водителем или электронным модулем управления (ECM).

Автомобиль AWD / 4WD может иметь режим 2WD, потому что ECM (или водитель) может отключить одну из осей от движения. В современных автомобилях переключение между режимами 2WD и 4WD обычно выполняется незаметно для водителя.

Производители автомобилей используют различные технологии AWD / 4WD. Некоторые из них являются запатентованными системами трансмиссии, некоторые используют специальные компоненты от поставщиков первого уровня.

Torsen®

Torsen происходит от Torque Sensing и представляет собой механический дифференциал повышенного трения.Этот тип дифференциала был произведен корпорацией Gleason. Их можно использовать как передний / задний дифференциал или как центральный (межосевой) дифференциал.

Изображение: Автоматическая коробка передач Audi с межосевым дифференциалом Torsen
Кредит: Audi

Дифференциалы Torsen полностью механические, со сателлитами и геликоидальными шестернями. Их характеристика самоблокировки зависит от определения разницы крутящего момента между передней и задней осями или между левым и правым колесами.

Примеры автомобилей, оснащенных системами полного привода Torsen: Audi Quattro, Alfa Romeo Q4.

Haldex®

Системы полного привода Haldex основаны на центральном сцепном устройстве с мокрым многодисковым сцеплением. Они производятся группой Haldex Traction AB, в настоящее время принадлежащей BorgWarner. Системы Haldex обычно используются в качестве дифференциала повышенного трения заднего моста.

Изображение: Cadillac SRX с полным приводом (AWD) с электронным дифференциалом повышенного трения Haldex
Кредит: Cadillac

Дифференциал повышенного трения Haldex управляется электронным модулем управления (ECM).Благодаря положению многодискового сцепления (разомкнут, замкнут, проскальзывает) автомобиль может управляться как автомобиль с передним или полным приводом. Распределение крутящего момента между передней и задней осями варьируется в зависимости от положения сцепления. Система управляется электрогидравлической системой управления.

Системы Haldex AWD широко используются в автомобильной промышленности, например в автомобилях: Audi Q3, Skoda Octavia 4 × 4, VW Tiguan, SEAT Alhambra 4, Lamborghini Aventador LP 700-4, Bugatti Chiron, Volvo V60 AWD, Volvo XC90. AWD, Ford Kuga, Land Rover Range Rover Evoque, Opel Insignia, Buick Lacrosse, Cadillac SRX и др.

BMW xDrive®

xDrive — это фирменная технология BMW 4WD. Первым BMW, оснащенным системой xDrive, стал X5 в 2004 году. Основным компонентом системы xDrive является раздаточная коробка . Раздаточная коробка предназначена для разделения мощности, поступающей от коробки передач, между передней и задней осями.

Изображение: Трансмиссия BMW X-drive (4WD)
Кредит: BMW

Управление крутящим моментом между передней и задней осью осуществляется посредством мокрой многодисковой муфты внутри раздаточной коробки.Положение сцепления приводится в действие электродвигателем с помощью электронного модуля управления. Когда сцепление полностью закрыто, разделение крутящего момента между передней и задней осью составляет 50:50.

Mercedes 4MATIC®

4MATIC — это технология AWD / 4WD, разработанная Mercedes-Benz. Он состоит из центрального планетарного дифференциала, который распределяет крутящий момент между передней и задней осями. В первом поколении 4MATIC использовался центральный дифференциал с электронным управлением, задний дифференциал повышенного трения и передний открытый дифференциал.Система 4MATIC последнего поколения использует три открытых дифференциала (передний, задний и центральный).

Изображение: Mercedes S350 Bluetec 4-MATIC система полного привода (AWD)
Кредит: Mercedes

EMCD системы AWD

EMCD поступает от Electro-Magnetic Control Device. Он состоит из мокрого многодискового сцепления, управляемого электромагнитным приводом. Система EMCD производится GKN Driveline. Он действует как центральный дифференциал повышенного трения, управляемый электронным модулем управления (ЕСМ).

Изображение: GKN Electro-Magnetic Control Device (EMCD)
Кредит: GKN

Транспортные средства, оборудованные EMCD, работают в номинальном режиме как автомобили с передним приводом. Возможность полного привода «по запросу» зависит от автомобиля и дорожных условий. У водителя есть возможность полностью заблокировать сцепление для постоянного полного привода, но в автоматическом режиме решение принимает ЕСМ.

Примеры автомобилей с системой полного привода EMCD: Nissan Quashqai, Nissan X-Trail, Dacia Duster, Fiat Sedici.

Вискомуфтовая система

Это самые простые технологии 4WD. Передний и задний мосты связаны между собой посредством вязкостного самоблокирующегося устройства. Вископара состоит из нескольких круглых пластин с выступами и перфорациями. Они погружены в вязкую жидкость на основе силикона.

Изображение: Вискомуфта

Изображение: Вискомуфта в разрезе

Вискомуфта обычно использовалась на небольших транспортных средствах.Передний мост является номинальным ведущим мостом, задний мост тянулся без передачи крутящего момента через вископару. Если передняя ось вращалась из-за потери сцепления, вископара начинала блокироваться, передавая крутящий момент на заднюю ось.

Пример автомобиля с вискомуфтой: Fiat Panda, Renault Scenic RX4.

Преимущество технологии вязкой муфты — простая конструкция при невысокой стоимости. К недостаткам можно отнести невысокий КПД и медленное время реакции.

Каждая из вышеперечисленных технологий AWD / 4WD будет подробно описана в отдельных статьях.

Для любых вопросов или замечаний относительно этой статьи, пожалуйста, используйте форму комментариев ниже.

Не забывайте ставить лайки, делиться и подписываться!

В чем разница между полным приводом и полным приводом?

Есть ли разница между полным приводом и полным приводом? В приведенном ниже видео с объяснением технических требований сравниваются два варианта привода друг с другом и выявляются некоторые сходства, а также несколько основных различий. Давайте поговорим об этих различиях.

Сходства AWD и 4WD

BMW M5, использованный в видео, предпочитает более распространенную систему полного привода, вместо этого использует вариант полного привода, который более преобладает в пикапах и внедорожниках.

Два варианта привода все еще имеют несколько общих черт в их компоновке. В обоих случаях мощность от двигателя передается на сцепление или гидротрансформатор (в зависимости от того, является ли трансмиссия механической или автоматической).

Оттуда мощность передается на передачу, которая на видео показана фиолетовым цветом.По сути, на этом сходство между полным приводом и полным приводом заканчивается.

AWD и 4WD Различия

В системе полного привода мощность передается от трансмиссии на межосевой дифференциал. Затем межосевой дифференциал распределяет крутящий момент между передней или задней осью. Эта конкретная система также имеет второй пакет сцепления, который может передавать дополнительный крутящий момент влево или вправо.

Хотя традиционно полноприводные автомобили по умолчанию передают мощность на передние колеса, настройки, доступные с полноприводной системой, практически безграничны.

Система полного привода, с другой стороны, не имеет межосевого дифференциала или второго пакета сцепления. Здесь крутящий момент передается в выбираемую раздаточную коробку. От раздаточной коробки мощность передается непосредственно на задний дифференциал, а также на передний дифференциал.

Основное различие между двумя вариантами привода заключается в том, что вы участвуете в качестве водителя. При полном приводе система сама определяет, куда направить крутящий момент. Но с полным приводом через раздаточную коробку вы можете выбрать, хотите ли вы передавать мощность только на задние колеса или на задние и передние колеса.

AWD Преимущества

Главное преимущество системы полного привода в том, что она отлично работает как на дороге, так и на бездорожье. Причина, по которой он отлично работает на дороге, заключается в том, что компьютер может быстро передавать крутящий момент на ось или колесо с максимальным сцеплением, улучшая прохождение поворотов и ускорение.

Полный привод не так хорош для использования на дороге, потому что раздаточная коробка имеет тенденцию действовать как заблокированный дифференциал. Если передняя и задняя оси имеют разные скорости, раздаточной коробке может быть трудно разделить мощность между каждой осью.

Однако с M5 BMW добавила многодисковое сцепление в раздаточную коробку. Это позволяет различное разделение крутящего момента и переменную скорость на разных осях, что означает, что вы можете обходить углы, не связывая раздаточную коробку.

Еще одним преимуществом этого варианта привода является то, что система находится под контролем. Автомобиль сам определяет, куда направить мощность, в зависимости от тяги, которую он испытывает. Кроме того, если вы хотите отключить передние колеса, вы все равно можете прогореть.

4WD Преимущества

Когда вы выезжаете на бездорожье, проблема заедания раздаточной коробки, которая возникает на асфальте, перестает быть проблемой, поскольку в конечном итоге буксуют шины, а не трансмиссия.

Полный привод также позволяет вам выбирать, куда направлять мощность, давая вам возможность отправлять мощность только на задние колеса, что более эффективно, чем передача мощности на все колеса.

Наконец, хотя у M5 нет этой функции, большинство полноприводных систем включают низкий диапазон для лучших внедорожных характеристик.Выбор этого диапазона пониженной передачи позволяет передавать на колеса гораздо больший крутящий момент, позволяя вам медленно перемещаться по автомобилю через определенные препятствия.

Haldex | автомобили с полным приводом, автомобили 4×4, грузовики с полным приводом, 4motion, quattro, xDrive, SH-AWD, Haldex, Torsen, wiki

Рисунок: Haldex поколения 1

Конструкция Haldex LSC gen. I, II и III основаны на шведском патенте, приобретенном Haldex Group.

Уникальный дизайн Haldex LSC состоит из трех функциональных частей

• Гидравлический насос приводится в действие проскальзыванием между осями / колесами.
• Мокрое многодисковое сцепление
• Управляемая дроссельная заслонка с электроникой.

Агрегат можно рассматривать как гидравлический насос, в котором корпус и кольцевой поршень соединены с одним валом, а поршневой привод соединен с другим.

Два вала соединены посредством мокрого многодискового сцепления, обычно ненагруженного и, таким образом, не передают крутящий момент между валами.

Когда оба вала вращаются с одинаковой скоростью, перекачивание отсутствует.Когда возникает разница скоростей, немедленно начинается перекачивание для создания потока масла. Это поршневой насос, поэтому реакция происходит практически мгновенно без потерь при перекачке на низкой скорости.

Масло поступает к поршню сцепления, сжимая пакет сцепления и уменьшая разницу скоростей между осями. Масло возвращается в резервуар через управляемый клапан, который регулирует давление масла и усилие на блоке сцепления.

В условиях тяги / высокого скольжения создается высокое давление: на крутых поворотах (т.е.е. парковка), либо на высоких скоростях — обеспечивается гораздо меньшее давление.

Система полного привода Haldex поколений I и II является реактивной. Муфта активируется при обнаружении пробуксовки колес. Однако реакция происходит очень быстро, и для включения полного привода требуется всего 1/4 оборота колеса. Электроника способна только понижать давление масла (при парковке, работающей АБС, затянутом ручном тормозе и т. Д.), Но не может предварительно натянуть сцепление.

При нормальных условиях вождения (движение с постоянной скоростью, без шелушения) распределение крутящего момента составляет 90/10 спереди назад.Когда сцепление заблокировано, крутящий момент равномерно распределяется между осями (50/50).

Рисунок: муфта Haldex

Рисунок: муфта Haldex

Рисунок: многодисковая муфта Haldex поколения 1

Рисунок: Haldex поколения 1

Рисунок: Haldex поколения 1

Рисунок: Haldex поколения 1

Рисунок: Haldex поколения 1

Рисунок: Haldex поколения 1

Рисунок: Haldex поколения 1

Рисунок: схема системы давления масла Haldex поколения 1

Рисунок: главный клапан блока управления Haldex поколения 1

Рисунок: haldex поколения 1 skoda octavia

Подробнее: http: // audittrs.wordpress.com/2010/12/07/haldex-service-training-self-study-program/

Считаете ли вы, что эта информация о Haldex Generation I, 1998-2001 гг. Является неполной? Отправьте нам то, что вы знаете, или оставьте комментарий ниже.

General Motors представит полный привод с двойным сцеплением на большем количестве автомобилей

General Motors представит новую систему полного привода с двойным сцеплением, созданную британским поставщиком GKN Driveline на новом Buick LaCrosse 2017 года. Система добавляет к задней оси две муфты с электронным управлением вместо традиционного механического дифференциала.Это устройство позволяет бортовому компьютеру автомобиля определять, какая мощность двигателя передается на каждое заднее колесо.

«В этом есть реальный элемент производительности с большими преимуществами в ускорении и прохождении поворотов», — сказал в недавнем интервью менеджер по маркетингу LaCrosse Дуг Остерхофф. «Мы думаем, что это будет иметь большее значение в теплых погодных условиях, когда потребители традиционно меньше заинтересованы в системах полного привода».

Менее 10% покупателей сегодня выбирают механическую систему полного привода с двойным сцеплением на LaCrosse.

Электронное двойное сцепление обеспечивает то, что сегодня известно как «векторизация крутящего момента» — способ не только передавать мощность на колесо с тяговым усилием, но и улучшать прохождение поворотов за счет передачи большей мощности на внешнее колесо, которое помогает автомобилю поворачивать. Вектор крутящего момента становится популярной концепцией в автомобилях с электрической трансмиссией, таких как предлагаемая Honda CR-Z с четырьмя электродвигателями, которая, как говорят, находится в разработке.

Возможность плавного переключения крутящего момента между задними колесами обеспечивает улучшенную плавность хода и управляемость по сравнению с традиционными системами полного привода, — говорит Рэй Кучера, вице-президент GKN по глобальным технологиям производства.По данным Automotive News, установка с двумя сцеплениями аналогична системам GKN, используемым на кроссовере Range Rover Evoque и Ford Focus RS.

«Клиенты рассматривают полный привод как нечто большее, чем просто тягу, которую можно взять с собой в любое место», — сказал Кучера. «Система с двумя сцеплениями также может влиять на динамику автомобиля и улучшать ощущения от автомобиля, когда вы едете прямо или поворачиваете. Это более тонкое управление автомобилем ».

Система GKN будет установлена ​​на новейшем внедорожнике Cadillac XT5, который поступит в продажу следующей весной, но с дополнительным преимуществом.При определенных обстоятельствах он сможет полностью отключать задние колеса, чтобы повысить экономию топлива на открытой дороге.

«Поскольку OEM-производители все больше и больше беспокоятся об экономии топлива, наличие этих двойных сцеплений — наиболее эффективный способ отсоединить заднюю часть, в то же время предлагая полный привод клиентам, которые в этом нуждаются», — говорит Кучера.

Ожидается, что в ближайшие годы система GKN будет доступна на других продуктах GM с полным приводом.

Источник | Изображение: Automotive News

Полный привод и системная синергия

Практически все органы управления трансмиссией являются электромеханическими с использованием компьютера в качестве контроллера.К ним относится управление трансмиссией педали акселератора, последняя из которых — система полного привода (AWD). Тормоза и демпфирование также электромеханические с электронным управлением. Существуют периферийные системы с компьютерным управлением, такие как электронный контроль устойчивости (ESC) и адаптивный круиз-контроль (ACC). Эти электронные программы являются частью контроллера или контроллеров. AWD включает три типа систем привода: полный привод (4WD), AWD и полный привод по требованию. Для технического специалиста важно уметь диагностировать и обслуживать нескольких производителей.Инструмент сканирования и служебная информация являются основными инструментами, но доскональное знание основ работы механических и электронных компонентов также является важным инструментом в достижении правильного исправления с первого раза. Инструменты сканирования, управляющие компонентами, могут помочь диагностировать проблемы связи между модулями. Если компонент не активируется, проверьте заземление перед заменой.

Легкий грузовик с полным приводом
Эта система состоит из раздаточной коробки, переднего дифференциала и моста в сборе и используется с 1940-х годов.В большинстве автомобилей последних моделей используется передний дифференциал, который механически включается механизмом переключения, который использует соленоид или двигатель для включения дифференциала, а некоторые системы имеют вход для контроллера.

Полный привод
AWD обычно ассоциируется с заднеприводными легковыми автомобилями и внедорожниками и использует раздаточную коробку, передний дифференциал и делитель мощности, который обычно передает 60 процентов на задние колеса и 40 процентов на передние и всегда в рабочем состоянии.

Полный привод по требованию
Полный привод по требованию обычно ассоциируется с базовым автомобилем с передним приводом и состоит из блока отбора мощности (PTU), приводного вала и заднего дифференциала.

Коробка отбора мощности и задний дифференциал
PTU содержит зубчатый венец и ведущую шестерню, прикрепленные к выходному валу поперечного двигателя и трансмиссии. Кольцевая шестерня приводит в движение шестерню, которая соединена с карданным валом и задним дифференциалом. Задний дифференциал приводится в действие многодисковой мокрой муфтой, которая может включаться электромагнитом или гидравлическим давлением.Муфта включается неподвижным электромагнитом так же, как муфта компрессора кондиционера. В некоторых системах для приведения в действие мокрого сцепления используется гидравлическое давление.

Блокирующие системы дифференциала
В эпоху электромеханической эры, предшествовавшей появлению компьютеров, дифференциалы использовали подпружиненную муфту для ограничения дифференциала, которая используется в дифференциале повышенного трения Positraction и Detroit Locker, который использует кулачковую муфту в качестве дифференциала. Дифференциалы тока можно заблокировать с помощью электромагнита или двигателя, чтобы задействовать кулачковую муфту или оказать давление на пакет муфты.

Системная синергия
В работе контроллера используются входные данные датчика, обратная связь компонентов и выход компонентов для синергетической работы транспортного средства. Начните диагностику со состояния контроллера, которое позволяет технику отслеживать состояние и связь между контроллерами на шине CAN с помощью диагностического прибора. Взаимодействие трансмиссии, тормозов, шасси и контроллеров и систем кузова потребует функций, включающих управление выходом, которое будет приводить в действие данный компонент для диагностики отказов компонентов.Использование диагностических кодов неисправностей и параметров данных недостаточно для устранения неисправности сложного компонента или системы. В электронной системе питание, заземление и сигнал обеспечивают работоспособность сенсорной системы. Если имеется заземление с высоким сопротивлением, система может создавать всевозможные проблемы, которые могут не вызывать код неисправности. Двухпроводные и трехпроводные — это два типа датчиков, наиболее распространенных в этой системе. Большинство трехпроводных датчиков представляют собой цифровые датчики, вырабатывающие прямоугольный сигнал в диапазоне 4.От 9 до 5,1 вольт. Надлежащее заземление на трехпроводном датчике должно быть ниже 0,050 вольт. Замыкание 5-вольтового опорного сигнала на сигнальный провод должно вызвать опорное напряжение на диагностическом приборе. Это проверяет цепь питания и способность PCM считывать сигнал. Замыкание сигнала на массу проверяет цепь заземления, и диагностический прибор покажет ноль вольт. Двухпроводные датчики, используемые для датчиков скорости, являются индуктивными по магнитному потоку и выдают аналоговый сигнал. Самый простой способ проверить эти датчики — использовать данные о скорости вращения колес диагностического прибора и сравнить датчики.Датчик можно проверить с помощью омметра. Если сопротивление катушки датчика находится в пределах технических характеристик, наиболее вероятной причиной неисправности является разъем. Рыскание и поперечное ускорение — это два датчика, которые посылают контроллеру различные сигналы. Эти датчики должны иметь работающее питание и заземление для обеспечения правильной работы датчика. Опять же, данные и характеристики диагностического прибора — ваши лучшие источники для диагностики проблемы с датчиком. Чтобы программное обеспечение активировало компонент, требуется ввод датчика в контроллер.Это возвращает нас к проводке и соединениям в системе. Проводку и разъемы бывает сложно диагностировать. Альтернативой замене жгута может быть наличие подходящих инструментов для разборки разъемов и их ремонта.

.
