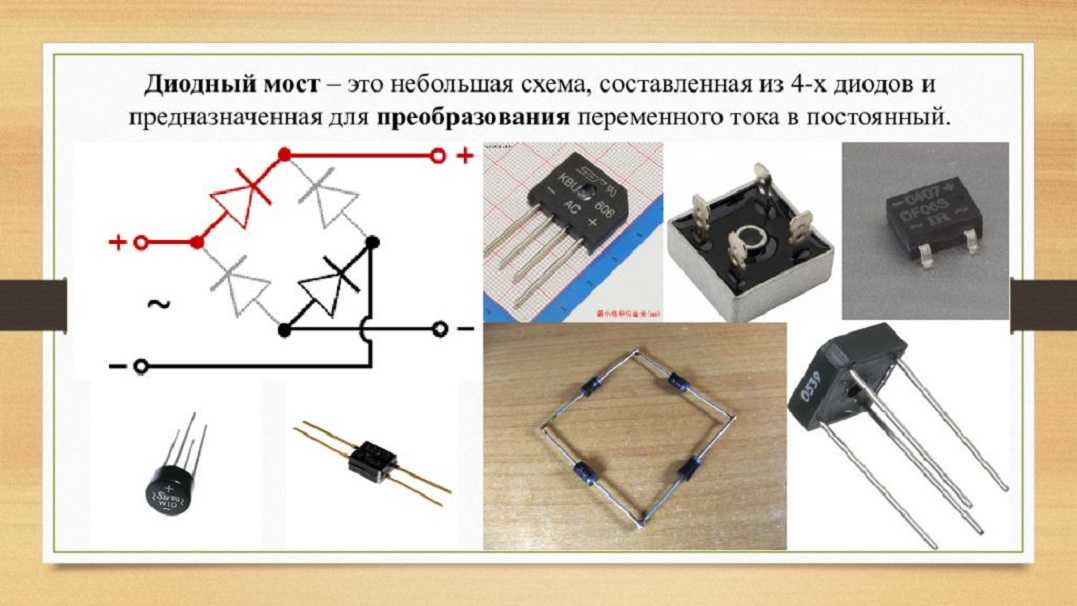

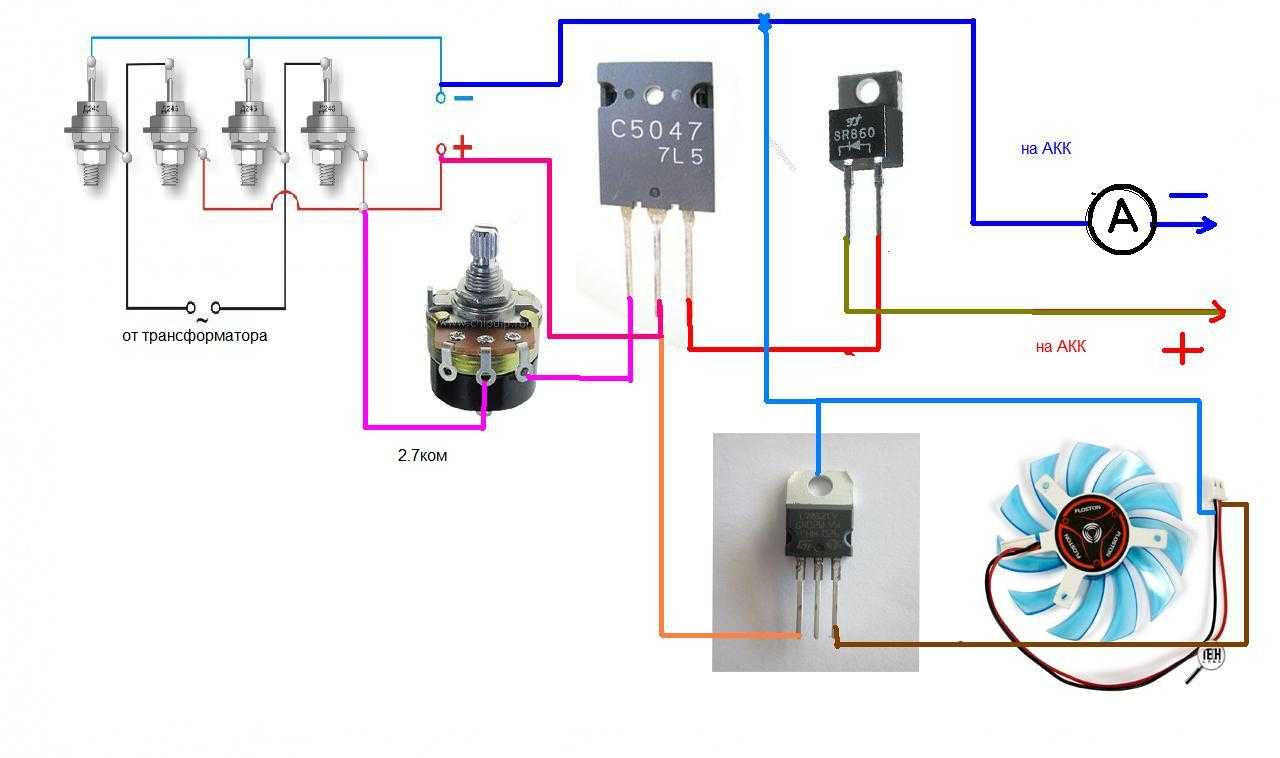

Устройство выпрямителя и схема подключения
На сегодняшний день не придумано ничего лучшего для полноценного выпрямления напряжения, чем обычный диодный мост. Он максимально передаёт габаритную мощность трансформатора. Работая с обеими полуволнами переменного напряжения, диодный мост выгодно отличается от однополупериодных выпрямителей.
Следуя из названия, собран мост из 4 или 6 диодов.
Это зависит от подключения к однофазной или трёхфазной сети. Они имеют одинаковые электрические характеристики и соединены особым образом. Полупроводники, чем собственно и являются диоды, перенаправляют разноимённые полупериоды переменного напряжения на «плюсовой» или «минусовой» выводы. Создавая, таким образом, разность потенциалов на одноимённых выводах. Диоды, соответственно, и преобразовывают напряжение с выводов подключённого трансформатора.
Выпускаемый в форме одной детали, мост имеет 4 вывода:
» — вход переменного напряжения; «
» — вход переменного напряжения;
Моноблок обладает значительными положительными достоинствами. Собранный в едином корпусе, он обеспечивает одинаковый тепловой режим работы всех его компонентов. Это стабилизирует характеристики диодов, включённых в его состав. Облегчается монтаж на печатную плату, и, соответственно, удешевляется весь процесс сборки.
Однако надо отметить и недостаток, вытекающий из применения единого корпуса. При выходе из строя одного диода требуется замена всей детали, исключая возможность удаления одного элемента.
Диодный мост KBPC5010 (MB5010)

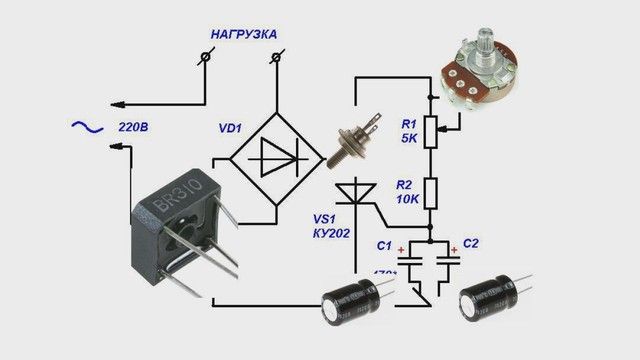

Диодный мост: схема и назначение

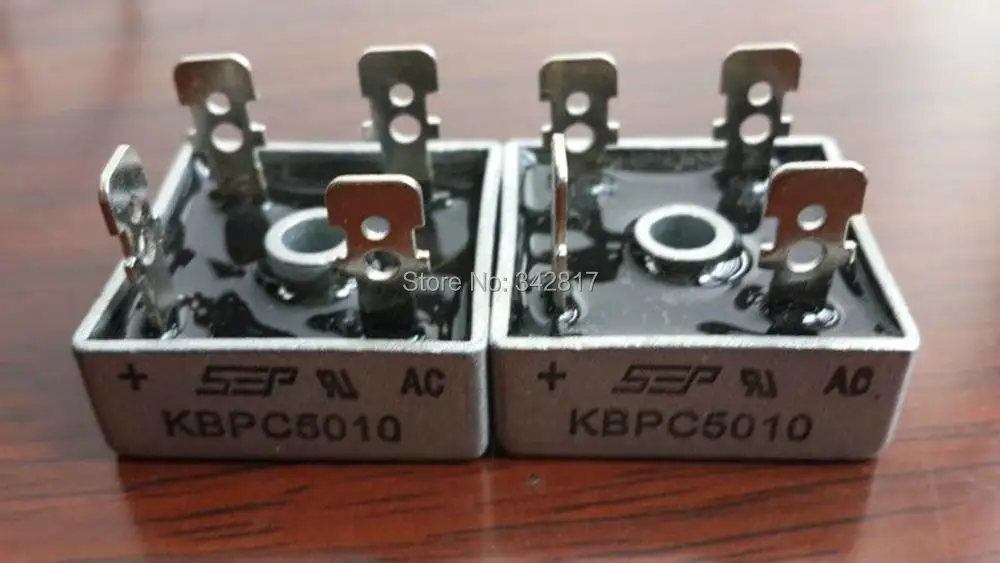

Диодный мост KBPC5010 (MB5010) — однофазный двухполупериодный преобразователь переменного тока в постоянный пульсирующий. Используется в электрических цепях с нагрузкой до 50 ампер и обратным напряжением 1000 вольт. Отличается низким прямым падением напряжения и достаточно высокой перегрузочной способностью.
Корпус диодного моста KBPC5010 изготовлен из металла, где все компоненты электрически изолированы эпоксидной смолой (сплошная заливка в единую капсулу). Эпоксидная смола характеризуется как материал с высоким уровнем огнестойкости — UL94-V0.
На корпусе указывается маркировка изделия, а также отметки полярности выводов для подключения. Выводы выполнены в виде плоских клемм шириной 6,35 мм с отверстиями. Крепление к ним проводов — с помощью подпайки или клемм типа «мама» 6,35 мм. Если в конце маркировки диодного моста серии KBPC присутствует «W», то выводы — проволочные.
При работе на больших токах диодный мост KBPC5010 рекомендуется всегда устанавливать совместно с теплоотводом (радиатором, охладителем) для поддержания оптимального теплового режима эксплуатации.

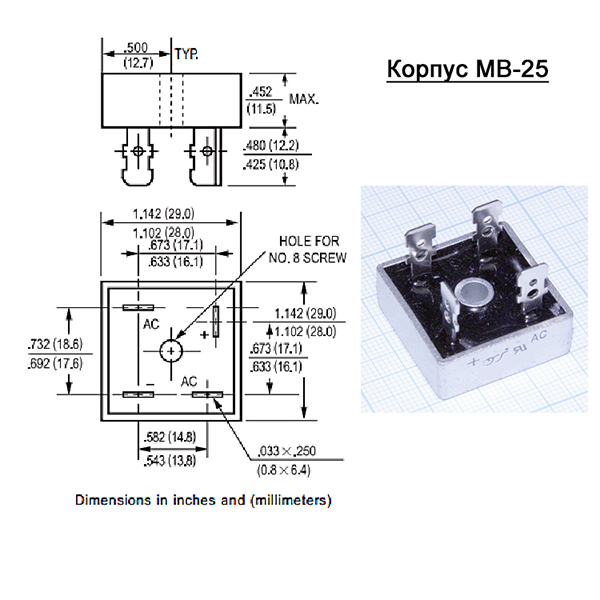

В центральной части корпуса производителем уже предусмотрено сквозное отверстие специально для крепежа.

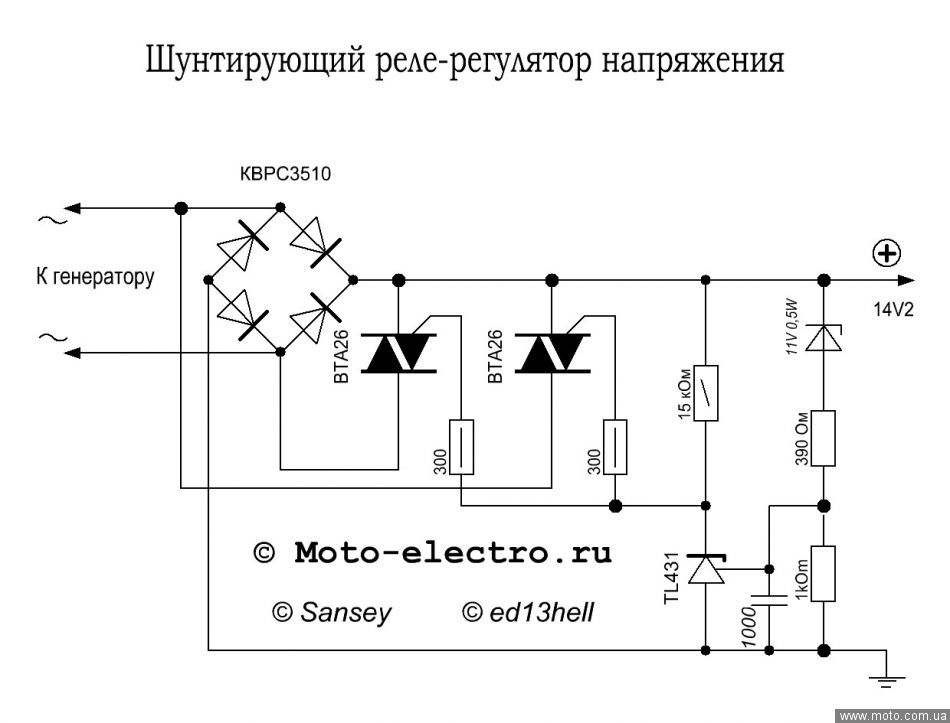

Диодные мосты KBPC широко применяются в различных устройствах и оборудовании: преобразователи, блоки питания бытовой, офисной и промышленной техники, схемы управления электродвигателями, зарядные устройства, регуляторы мощности и прочее.

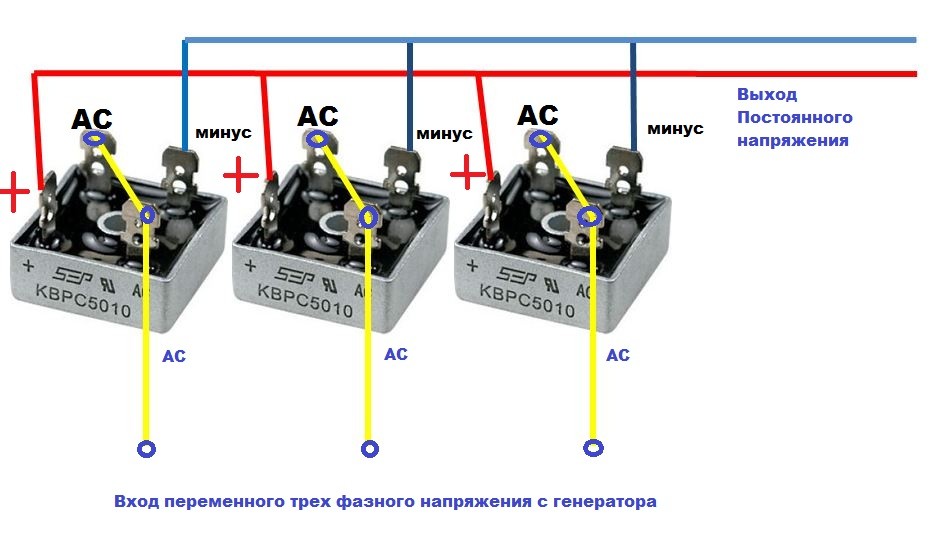

Расширенные характеристики, детальные размеры, расшифровка маркировки, распиновка выводов и схема подключения диодных мостов KBPC5010 указаны ниже.
Гарантийный срок работы диодных мостов KBPC5010, поставляемых нашей компанией, составляет 2 года, что подкрепляется соответствующими документами по качеству.
Окончательная цена на диодные мосты KBPC5010 зависит от объема заказа (количества), сроков поставки, производителя, страны происхождения и формы оплаты.
Конструктивные особенности диодных мостов KBPC:
Однофазный двухполупериодный преобразователь сконструирован по 4-диодной схеме Гретца («мост Гретца») с незначительным эквивалентом активного внутреннего сопротивления.

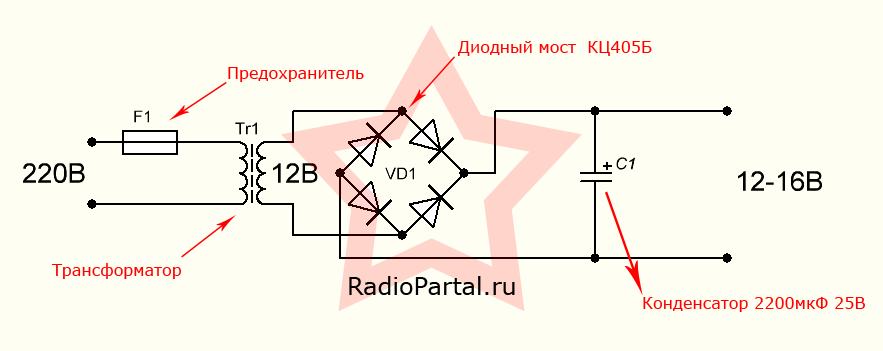

На вход (обозначается как «Input» или тильдой
») рабочей схемы с диодным мостом подается переменный ток. В каждый из полупериодов входной ток проходит только через два диода моста. В результате, на выходе (обозначается как «DC Output» или значками «+» и «–») получаем ток, пульсирующий с частотой в два раза больше, чем частота входного. Для сглаживания полученного пульсирующего постоянного тока используют фильтр, чаще всего это конденсатор большой eмкости, который подключается на выходе. Рабочая частота — 50/60 Гц .
Принципиально в работе электрической схемы нет отличия в размещении отдельной композиции из 4-х диодов или одного компонента — диодного моста KBPC. Однако во втором случае создаются дополнительные преимущества:
– диодный мост дает гарантированные одинаковые характеристики каждого диода, в то время как отдельные детали из разных партий изготовления могут иметь различные параметры даже при условии выбора одного и того же производителя;
– помещенные в единый корпус диоды подвергаются одинаковому нагреву, а значит эксплуатируются в благоприятном тепловом режиме (-55 °C … +125 °C), что продлевает период их работы;
– установка диодов в электрической схеме требует дополнительного теплоотвода, это решается установкой радиаторов или охладителей, при использовании диодного моста вместо отдельных диодов понадобится только один радиатор вместо 4-х отдельных;
– конструктивно диодный мост более компактен и занимает меньше места на печатной плате.

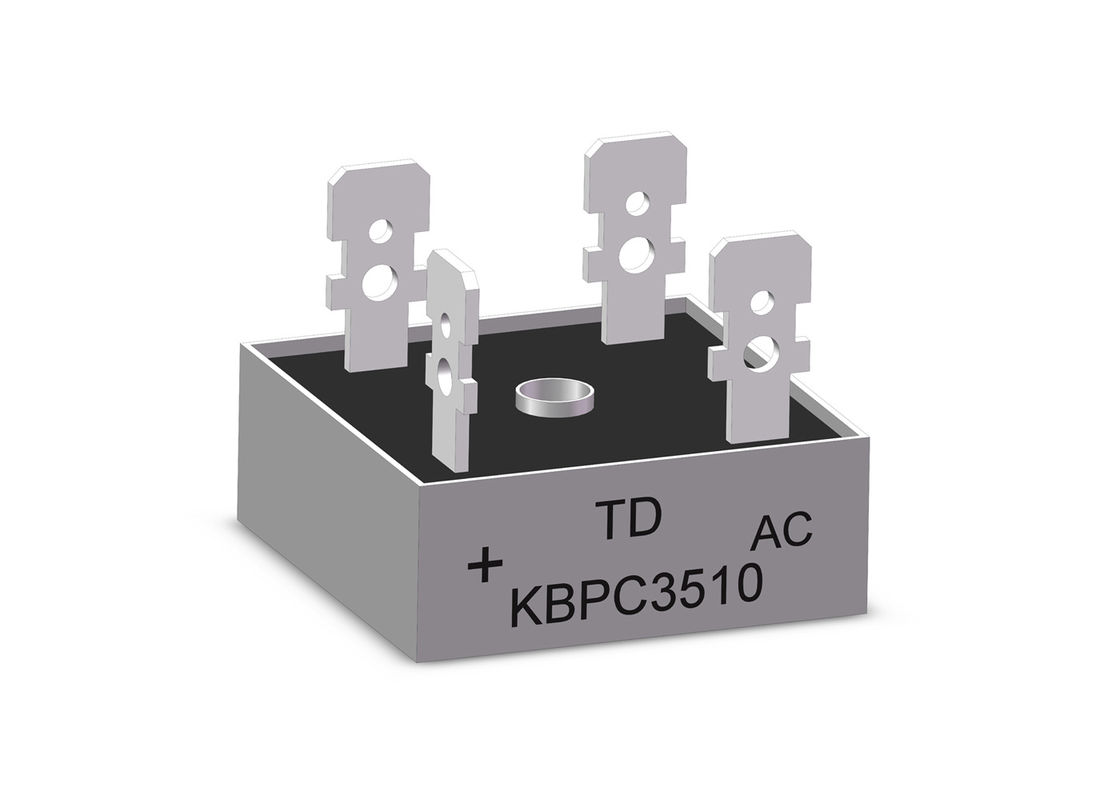

Материал корпуса диодного моста может быть 2-х типов: негорючий термостойкий пластиковый полимер или электрически изолированный металл. В каждом из них внутренние компоненты полностью капсулируются эпоксидной смолой, которая имеет высокий уровень огнестойкости (UL94-V0). В корпусе мостов KBPC имеется центральное монтажное отверстие для крепления радиатора под винт.
Выводы диодных выпрямителей KBPC могут быть в виде плоских клемм шириной 6,35 мм с отверстиями под пайку или проволочные (обозначаются «W» в маркировке). Полярность выводов отмечена на корпусе. Тип монтажа диодных сборок — по THT-технологии (выводы монтируются непосредственно в сквозные отверстия печатной платы). Крепление проводов — с помощью подпайки или клемм типа «мама» 6,35 мм .
