Подключение автомобильной камеры

В данной статье мы постараемся максимально охватить все существующие типы камер заднего вида, способы их установки и подключения, а так же дадим инструкции на что необходимо обратить внимание при установки камеры. Мы постараемся охватить все возможные нюансы, которые помогут самостоятельно установить камеру заднего вида не обращаясь в сервис.

Камеры заднего вида по способу установки подразделятся на:

— универсальные камеры (в рамке номерного знака, врезная или накладная)

— штатные камеры (для установки в плафон подсветки номера, установки в ручку открывания багажника, в специальное штатное место предусмотренное заводом)

Независимо от способа установки камеры, подключение во всех случаях примерно одинаково. Итак, вначале необходимо выбрать место установки — все камеры заднего виды обычно располагаются по центру относительно продольной оси автомобиля, но если речь идет о штатной камере, которая устанавливается в подсветку номера тогда место установки будет немного смещено относительно центра, этот факт необходимо учесть в дальнейшем при маневрировании. Лучше устанавливать камеру в правую подсветку номера, при этом при парковке к правому бордюру обзор будет немного больше чем при установке камеры в левую подсветку номера.

Итак, перед установкой камеры необходимо отключить клеммы от аккумулятора.

Далее необходимо определить место для ввода проводки в багажный отсек для подключения проводов, обычно для этого используют отверстия, в которые заведена проводка для подсветки номерного знака. Если камера устанавливается в бампер, то проводку необходимо протянуть с обратной стороны бампера к фаре, и далее ввести провода в отверстия под фарой. Вначале лучше попробовать протянуть все провода и установить на место все элементы (камера, подсветка номера, фара) без подключения проводки. После того когда четко понятно как будут проходить провода и им ничего не мешает можно проводить подключение.

Обычно камера имеет два разъема — желтый V1 для подключения видеокабеля и красный P1для подключения питания (разъемы в зависимости от типа камеры могут отличаться).

Кроме того в штатных камерах заднего вида может быть предусмотрена светодиодная подсветка в этом случае необходимо подключить разъем P2 к проводке автомобиля, к которой была подключена штатная подсветка (красный провод +12в, черный — земля).

Далее необходимо сделать подключение камеры к лампе заднего хода (при этом типе подключения камера будет автоматически включаться при включении задней передачи). Подключение обычно производится с помощью дополнительного провода, который идет в комплекте с камерой, красный провод подключается к аноду лампы заднего хода (+12 в), черный подключается к земле. Землю следует подключить не просто на корпус автомобиля, а необходимо обеспечить хороший контакт, при этом будут исключены проблемы работы камеры.

После этого необходимо протянуть провод видеосигнала к монитору (в случае использования комплекта беспроводного приема передатчика подключить видеосигнал к передатчику).

В некоторых мониторах и штатных головных устройствах предусмотрен разъем для входа сигнала переключения в режим камеры заднего вида, специально для этого на проводе удлинителе для подключения видеосигнала есть маленькие красные проводки. Один конец данного красного провода должен быть подключен к +12 лампы заднего хода, второй на вход монитора (Монитора в зеркале, ШГУ — штатное головное устройство и т.д.) для сигнала переключения монитора в режим камеры заднего вида.

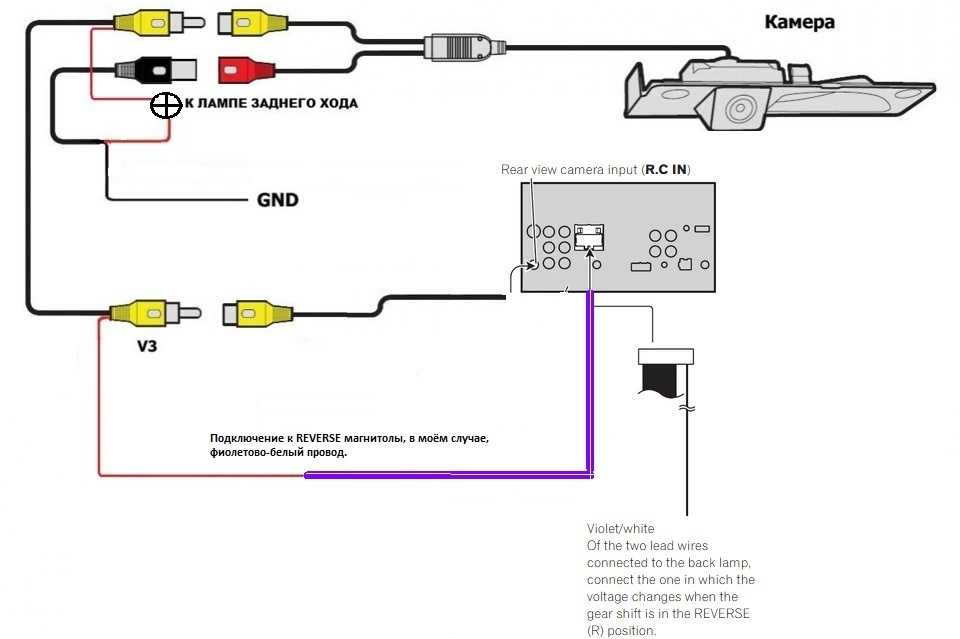

Схема подключения камеры заднего вида к монитору.

P1 — разъем питания камеры заднего вида.

P2 — Провод для подключения питания к камера заднего вида, один конец подключается к камере другой к лампе заднего хода.

V1 — Разъем видеосигнала камеры заднего вида.

V2-V3 — Удлинитель видеосигнала (прокладывается по салону авто), вместо данного удлинителя можно использовать беспроводной приемо — передатчик, в этом случае не придется разбирать слон и тянуть проводку.

P3 — провод для подключения сигнала автоматического переключения монитора в режим камеры заднего вида (один конец к +12 лампе заднего хода, второй на специальный вход монитора или ШГУ)

Подобрать камеру именно к своему автомобилю можно здесь:

Установка камеры заднего вида в Воронеже по цене от 4000 ₽

  ВОРОНЕЖ

+7 (950) 761-33-44

tsi-auto@yandex. ru

График работы: Ежедневно с 9:00 до 19:00

Нет товаров

• TSI-auto
• Автозвук и оборудование
• Установка камеры заднего вида



Камера заднего вида на автомобилях уже давно перестала быть роскошью — ее может недооценивать только тот, у кого ее не было.

Зачем нужна камера заднего вида в автомобиле?

Камера заднего вида — это не роскошь, а в большинстве случаев — необходимость. Для того, чтобы это понять, рассмотрим следующие факты:

1. Большинство современных автомобилей оснащены очень неудобным стеклом заднего вида, «благодаря» которому многие водители (не говоря уже про новичков) плохо чувствуют расстояние от задней части автомобиля до препятствия.
2. Зачастую водитель даже не догадывается об этих препятствиях, ведь никто перед посадкой в автомобиль не обходит его вокруг и только когда сдаем назад начинаем задумываться — «а нет ли там чего-нибудь»?
3. Камера заднего вида существенно сэкономит ваши нервы, а возможно и нервы ваших соседей, когда вы будете выполнять параллельную парковку во дворе.
4. Очень удобным это оборудование будет при выезде с парковки задом на оживленной улице, когда не видно за стоящими рядом автомобилями дорогу. В камеру ее видно хорошо.
5. Даже если Ваш автомобиль оборудован парктроником — камера заднего вида никогда не будет лишней. Далеко не всегда парктроники срабатывают на небольшие препятствия (например торчащая труба небольшого диаметра), парктроники практически не видят бордюров. Установка камеры заднего вида решает эту проблему.

Стоимость и сроки установки камеры заднего вида в Воронеже

В зависимости от автомобиля, а также устройства, куда будет выводиться изображение с камеры (магнитола, отдельный монитор, либо штатное ГУ)  будет зависеть стоимость и время работы.

В среднем установка камеры у нас в центре занимает по времени несколько часов: непосредственный монтаж камеры, подключение питания, протяжка сигнальных проводов до устройства отображения + настройка.

Стоимость работ от 4000р

Т.к. процесс протяжки комплекта проводов легче проводить при разобранном салоне — мы делаем скидку на установку камеры заднего вида в размере 10%, если параллельно проводится шумоизоляция автомобиля, а также при покупке оборудования у нас в центре.

• org/ListItem»> TSI-auto
• Автозвук и оборудование
• Установка камеры заднего вида

Rexing Rear View Camera For V5 Premium 4K Modular Capabilities Car Dash Cam 1080p – Rexing USA

Rated 5.00 out of 5 based on 4 customer ratings

(4 customer reviews)

$59.99 $39.99

Модульная надстройка | Ночное видение | Широкий угол 170°

Совместимые модели: V5C Basic и V5 Bundle

Камера заднего вида Rexing для V5 Premium 4K Модульные возможности Автомобильный видеорегистратор 1080p количество

Выберите опцию

Передняя камера V5

Камера V5 в салоне

Камера заднего вида V5 HD

Водонепроницаемая задняя камера V5

• Обновите камеру заднего вида V5 до возможности записи заднего вида. Задний обзор идеально подходит для наблюдения за тем, что происходит позади вас во время вождения.
• СВЕРХШИРОКОУГОЛЬНЫЙ ОБЪЕКТИВ – Широкоугольный объектив с углом обзора 170° позволяет снимать потрясающие кадры сзади.
• УЛУЧШЕННОЕ НОЧНОЕ ВИДЕНИЕ — Превосходная технология ночного видения обеспечивает более четкие кадры и изображения при съемке в условиях низкой освещенности.
• ПРОСТАЯ УСТАНОВКА – Легко подключите эту камеру заднего вида к фронтальной камере V5 с помощью одного удлиненного кабеля.
• СЛУЖБА ПОДДЕРЖКИ КЛИЕНТОВ — Нужна помощь? Напишите или позвоните в нашу личную службу поддержки. Мы поддерживаем наши продукты с *** 18-месячной гарантией ***

Легко добавляйте дополнительные модули камер к вашему Rexing V5, чтобы расширить зону обзора

СЗАДИ ЗАДНИЙ ВИД

Обновите фронтальную камеру V5, чтобы иметь возможность записи заднего обзора. Задний обзор идеально подходит для наблюдения за тем, что происходит позади вас во время вождения.

СВЕРХШИРОКОУГОЛЬНЫЙ ОБЪЕКТИВ

Наслаждайтесь широкоугольным объективом с углом обзора 170°, который захватывает панорамный вид сзади.

НОЧНОЕ ВИДЕНИЕ

Превосходная технология ночного видения обеспечивает более четкие кадры и изображения при съемке в условиях низкой освещенности.

МОДУЛЬНЫЕ ВОЗМОЖНОСТИ

Rexing V5 совместим с дополнительными модулями для повышения производительности, включая два дополнительных модуля камеры заднего вида и вид из кабины.

До 3 каналов для обзора спереди, в салоне и сзади. Просто подключите видеорегистратор к видеорегистратору, чтобы начать запись видео с разрешением 2160p + 1080p/1080p. (Вы можете выбрать два канала для одновременной записи.)

КАМЕРА ЗАДНЕГО ВИДА

Предназначен для модульного видеорегистратора Rexing V5

Камера заднего вида Rexing V5 представляет собой отдельный модульный блок, предназначенный для подключения к нашей камере переднего вида V5. Легко объедините два устройства с помощью одного кабеля, чтобы одновременно записывать вид спереди и сзади.

Обновите фронтальную камеру V5, чтобы иметь возможность записи заднего обзора. Задний обзор идеально подходит для наблюдения за тем, что происходит позади вас во время вождения.

Совместим с передней камерой Rexing V5, водонепроницаемой задней камерой V5 или задней камерой V5.

Почему Rexing?

Rexing — американский стартап из Коннектикута со штаб-квартирой в Нью-Йорке. Мы разрабатываем, тестируем и производим наши устройства, чтобы гарантировать надежность и долговечность всей продукции.

Правильное расположение камер заднего вида

Первоначально опубликовано в выпуске Tech Trends за май 2016 г. (электронный информационный бюллетень и статья в новостях NTEA), эта статья также доступны вам ниже в качестве сотрудника компании-члена NTEA.

NTEA получает вопросы относительно надлежащих размеров для видимости установлены камеры заднего вида.

Многие производители шасси предлагают камеры на различных моделях фургонов и грузовиков, которые в настоящее время используются в рабочем грузовике промышленность. Когда клиенты заказывают дополнительную камеру заднего вида на шасси кабины и транспортные средства в разрезе, установщик должен определить расположение. На коробке для самовывоза транспортные средства для эвакуации, клиенты хотят сохранить камеру заднего вида возможности.

Основные детали

• Для текущего модельного года транспортных средств, камера заднего вида не требуется. Тем не менее, Национальная магистраль Администрация безопасности дорожного движения (NHTSA) выпустила правило, запрещающее использование камер заднего вида. если полная масса транспортного средства (GVWR) составляет 10 000 фунтов или менее. Многоступенчатый производители и изготовители не обязаны соблюдать это новое правило до тех пор, пока 2017–2018 гг. Посмотреть часть 49 CFR 571.
• Новое правило включало некоторые требования к размерам для четкой видимости, которые могут помочь прицелиться сзади камеры сегодня. Минимальные размеры видимости начинаются от заднего бампера (или самая задняя часть автомобиля) 20 футов назад и 10 футов из стороны в сторону (или 5 футов слева и справа от центральной линии автомобиля).
• Когда федеральный автомобильный Требования стандарта безопасности (FMVSS) становятся официальными для финальной стадии производители и установщики, существуют определенные целевые показатели видимости для предметов помещается в зону размером 10 на 20 футов вместе с другими специфическими испытаниями условия.
• Многие OEM-производители имеют бюллетени и инструкции по размещению дополнительных систем камер заднего вида в помощь монтажникам с правильной целью и видимостью.
• Для некомплектных автомобилей многие дополнительные камеры в настоящее время требуют включения системы после установки в автосалон грузовиков.
