Крепление прицепа к фаркопу: Как правильно крепить прицеп к Фаркопу? — dvd-auto.ru — Штатные головные устройства c GPS навигацией

Содержание

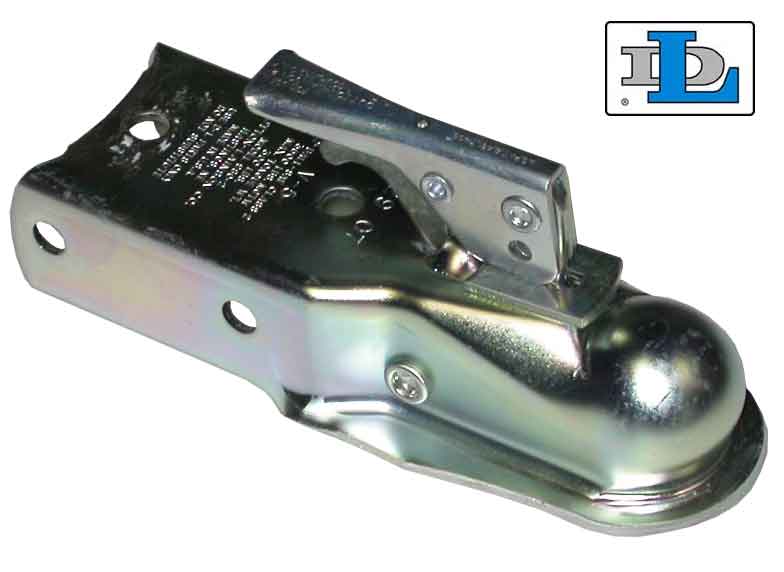

преимущества и недостатки Как называется крепление прицепа

Иногда у каждого автовладельца возникает необходимость транспортировать Но если человек является собственником небольшого легкового автомобиля, то возникают определенные трудности. Груз не помещается ни в салон машины, ни в багажник. Это могут быть и строительные материалы, и приобретенная мебельная обновка, и большой объем сельскохозяйственных продуктов или просто личные вещи, необходимые для перевозки. Решением становится использование прицепа. Для его присоединения к транспортному средству необходимо иметь сцепное устройство для прицепа. Такое приспособление широко известно среди автомобилистов как фаркоп.

Что такое сцепное устройство

Тягово-сцепное устройство определяется как специальная конструкция для присоединения прицепа к транспортному средству и дальнейшей буксировки. Многие выпускаемые на сегодняшний день автомобили оснащаются прицепным устройством на заводе-изготовителе. Если таковой отсутствует, то для него оборудовано место для монтажа.

Устройство находится на раме автомобиля и крепится к кузову посредством болтовой стяжки или приварено сваркой. Преимуществом уже установленного фаркопа является то, что нет необходимости самому приобретать или собирать его, причем надо искать сцепное устройство для легкового прицепа, соответствующее марки авто и подходящее к месту монтажа.

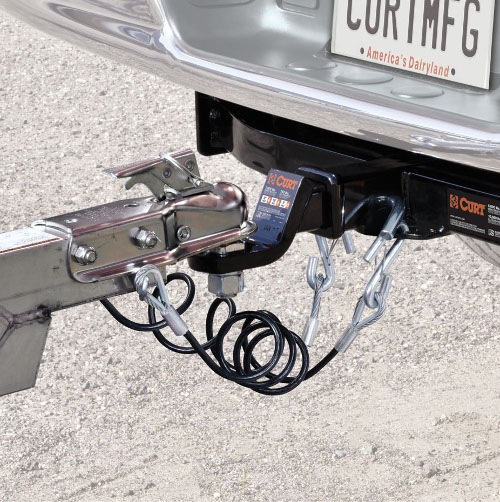

Прицепное может располагаться сзади и спереди автомобиля. Переднее служит для буксировки самого транспортного средства в случаях аварийной ситуации. Заднее прицепное выглядит как выступающий из-под бампера шар или крюк, к которым непосредственно присоединяется транспортируемый прицеп.

Крепление тягово-сцепного устройства

Данный буксировочный узел различается по виду монтажа на три группы:

съемные фаркопы;
условно-съемные фаркопы;
не демонтируемые фаркопы.

Съемное сцепное устройство прицепа легкового автомобиля характеризуется возможностью частичного демонтажа: складывается сцепной крюк посредством специально установленного замка.

Такой способ является большим преимуществом перед другими типами, так как позволяет быстро и без особых усилий развернуть или сложить по необходимости прицепное устройство. Данная группа фаркопов имеет самую высокую стоимость среди других, что можно отнести к недостатку устройства.

Условно-съемный буксировочный узел подразумевает демонтаж тягово-сцепного крюка при помощи откручивания нескольких фиксирующих болтов. Недостатком такого вида считается приложение некоторых усилий и занимает определенное время. Функциональные возможности сцепного устройства для прицепа при этом не теряются.

Не демонтируемые фаркопы отличаются тем, что их нельзя снять. Они имеют литую конструкцию со всем устройством. Тут имеются, как преимущества, так и недостатки. Преимуществом выступает цельность узла, которая влияет на долговечность службы и безопасность. Нет подвижных деталей — нечему ломаться. Недостаток заключается в демонтаже: при необходимости освободить подбамперное пространство, конструкцию придется полностью снимать с кузова транспортного средства.

Процесс этот долгий и трудоемкий.

Конструкционные типы

Тягово-сцепное устройство для легкового прицепа различается как два конфигурационных типа: европейский и американский.

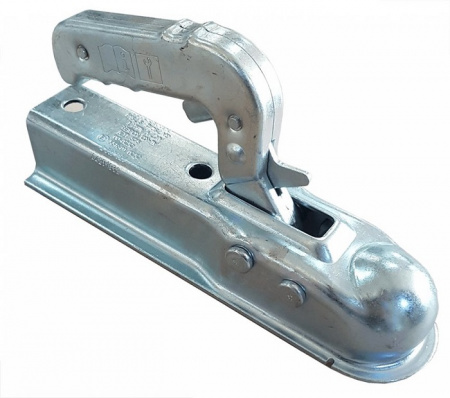

Европейский тип сцепного устройства более распространен и имеет на конце небольшой шар, стандартного диаметра — 50 мм. Многие прицепные узлы со стороны прицепа изготовлены под такое буксировочное устройство.

Преимущество европейского типа сцепного устройства заключается в его форме. Шар принимает на себя не только нагрузки по горизонтальной линии, но и по вертикальной. Если прицеп имеет только одну колесную пару, то его нагрузка частично ложится по вертикали (сверху) на сцепное устройство. Следовательно, прицепное с шаровой конструкцией считается более универсальным. Транспортировать грузы прицепом можно общим весом до 3,5 тонн.

Американский тип буксировочного узла коренным образом отличается от предыдущего. Сцепное устройство выглядит, как полый четырехугольный профиль. В него помещается соответствующий шток и фиксируется специальным замком сцепного устройства прицепа в виде изогнутой под крюк ручки.

Общая классификация

Квалификационная сетка всех фаркопов выглядит следующим образом:

Весовая нагрузка

Устройство прицепов и тягово-сцепных устройств разработано на эксплуатацию с определенно нормированным весом. Несоответствие весовых нормативов груза и прицепного узла нарушает безопасность движения и может привести к негативным последствиям. В связи с этим, буксировочные узлы распределили на три типа:

Обслуживание устройства

Сцепное устройство для прицепа требует определенного ухода. Шар необходимо периодически смазывать, а от повреждений следует накрыть специальным защитным колпаком. Электрические разъемы в неактивном состоянии закрывать от попадания влаги и пыли.

Крепежным и подвижным узлам сцепного устройства нужно проводить периодический осмотр каждую 1000 км пробега авто и прицепа.

Часто на седельном автомобиле-тягаче для обеспечения необходимых углов продольной гибкости седельносцепное устройство располагают над рамой на значительном возвышении.

Между нижней плитой седла и рамой автомобиля-тягача для этой цели устанавливают промежуточные детали: деревянный брус, надрамник и подставку.

Седельно-сцепное устройство автомобилей-тягачей семейства КамАЗ воспринимает вертикальную нагрузку не более 130 кН. Оси седла вращаются в резинометаллических втулках, которые позволяют значительно снизить динамические нагрузки, передаваемые полуприцепом на раму автомобиля-тягача.

Из рассмотрения конструктивных особенностей сцепных устройств нетрудно сделать вывод, что взаимосцеп-ляемость седельных автопоездов значительно ограничена по сравнению с прицепными автопоездами.

В сочлененных автобусах для соединения двухосного тягача (передней секции автобуса) с одноосным прицепом (задней секцией автобуса) служит шарнир сочленения, состоящий из шарового пальца, закрепленного в консоли основания передней секции автобуса, и пластмассовой втулки, установленной в консоли основания прицепа. Такое соединение обеспечивает поворот прицепа вокруг продольной оси на ±2°, поперечной оси на ±10° и вокруг вертикальной оси на ±42°.

Система управления прицепом получает задающий сигнал от передней секции автобуса через раму сочленения, положение которой должно всегда оставаться на биссектрисе угла между передней секцией и прицепом. Именно такая кинематика обеспечивает движение колес прицепа по следу колес заднего моста передней секции автобуса и, как следствие, минимальный радиус поворота и хорошую вписываемость в закругления дорог.

Управление прицепом обеспечивается двумя рулевыми тягами / и 3 (рис. 10) передней секции автобуса, соединенных коромыслом 2 рамы сочленения. Рулевая тяга / одним концом присоединяется к корпусу передней секции автобуса, а рулевая тяга 3 другим концом присоединяется к корпусу прицепа.

Рулевые тяги прицепа состоят из продольных тяг 13, 11 и 5 промежуточных рычагов 12 и 10, установленных в кронштейнах 9. Передняя продольная рулевая тяга 13 прицепа соединяется с основанием передней
секции автобуса, а задняя продольная рулевая тяга 5 прицепа через поперечную рулевую тягу 6 и кронштейн 7, установленный на мосту прицепа, соединяется с передаточными рычагами 8 и 4, передающими движение на колеса моста прицепа.

Рис. 10. Система тяг, обеспечивающая управление прицепом сочлененных автобусов Икарус-180 и -280

Чтобы обеспечить свободный переход пассажиров из передней в заднюю секцию автобуса и обратно, в сочленении передней секции автобуса с прицепом устанавливают поворотный диск, состоящий из двух симметричных полу секторов.

Контрольные вопросы

1. Что такое взаимосцепляемость автопоездов?

2. Какие типоразмеры тяговых крюков существуют?

3. Каковы основные присоединительные размеры седельных автопоездов?

4. Какие углы гибкости седельиых автопоездов вы знаете?

5. Как осуществляется управление поворотом шарнирно-сочле-ненных автобусов?

Решили купить сцепное устройство для импортных грузовых автомобилей? Тогда мы готовы предложить вам массу привлекательных вариантов. Любое сцепное устройство, которое предлагается в нашем каталоге отличается отменным качеством, доступной стоимостью, высокими прочностными характеристиками. Мы предлагаем огромный выбор изделий, который позволят использовать прицепы для перевозки грузов, а также перевозить автомобили, как тягач.

Для чего необходимы сцепные устройства?

У нас всегда в наличии сцепные устройства, для таких известных марок грузовых автомобилей и автобусов, как MAN, DAF, Iveco, Scania, Mersedes, Volvo. В каталоге интернет-магазина АТИ, высможете отыскать изделия от надёжных изготовителей, которые уже известны на автомобильном рынке, это SAMPA, Ростар, FEBI, SEM LASTIK, ONYARBI. При помощи таких изделий, можно пользоваться прицепами, а также они обеспечивают защиту поверхности автомобиля. Это будет исключать повреждения, которые возможны при случайных столкновениях, неправильной парковке.

Выбор сцепных устройств для прицепа

Помните о том, что важно не только грамотно подобрать cцепное устройство, но важно соблюдать и определённые правила использования. От этого будет зависеть срок службы изделия. На изделие должна оказываться определённая нагрузка, при этом важно правильно распределять её. Стоит подобрать именно то изделие, которое будет соответствовать модели вашего авто. Автолюбителям известно, что импортный грузовой транспорт является довольно капризным, потому на него не подойдёт любое прицепное. При выборе стоит помнить, что устройство должно иметь качественный шкворень. Прочность такой составляющей, как шкворень, довольно важна.

Купить сцепное устройство для грузового прицепа

Чтобы купить сцепное устройство, стоит задуматься о вопросе стоимости, при этом цена будет зависеть от модели, для которой осуществляется выбор. Цена может быть различной, лучше обезопасить себя и приобрести на всякий случай ремкомплект, мало ли что может произойти в дороге. Выгодным моментом покажется и то, что доставка осуществляется в любой регион нашей страны. Решили заказать сцепное для грузового транспорта, будьте уверены, мы оперативно отправим его.

Хотите купить сцепное, тогда посмотрите внимательнее на преимущества работы с нашим магазином:

Предлагаем исключительно выгодные расценки.
Вы можете подобрать необходимые изделия в каталоге либо самостоятельно, либо получить консультацию у нашего представителя.
Cтараемся предоставлять подробную информацию о товарах.
Гарантируем высокое качество и надёжность изделий, проводим проверки товара перед отправкой.
Богатый ассортимент, можно подобрать изделия для любой модели.

Доставка транпортными компаниями

Обратите внимание на то, что доставкой занимаются транспортные компании, с которыми мы сотрудничаем. На них всегда можно положиться, поскольку они доставляют товары в срок. Оплата происходит любым удобным для вас способом, мы стараемся предложить как можно больше вариантов. Мы нацелены на долгосрочное сотрудничество, потому стараемся предложить лучшие условия.

Лекция 3. СЦЕПНЫЕ УСТРОЙСТВА АВТОПОЕЗДОВ. ПРИЦЕПНОЙ СОСТАВ

Сцепные устройства автопоездов предназначены для соединения автомобиля-тягача с прицепным составом, передачи тягового усилия, а у седельно-сцепного устройства и для передачи значительной вертикальной нагрузки от полуприцепа на тягач.

Общие требования к сцепным устройствам:

– высокая надежность;

– обеспечение соответствующей типу устройств гибкости автопоезда;

– возможность быстрой и безопасной сцепки и расцепки;

– амортизация нагрузок в сцепном устройстве при движении автопоезда;

– уменьшение этих нагрузок и придание им благоприятного характера.

Сцепное устройство прицепа изображено на рисунке 3.1. и имеет треугольную форму с разнесенными шарнирами для перемещения конца дышла с петлей в вертикальной плоскости. Для фиксации дышла в положении для движения по прямой устроен стопор, а для удержания в горизонтальном положении – лебедочный механизм с тросом, оборудованным крюком.

Рис. 3.1.Сцепное устройство прицепа: 1 – дышло; 2 – сцепная петля; 3 – палец; 4 – кронштейн; 5 – стопор; 6 – механизм лебедки; 7 – трос; 8 – крюк

1. Тягово-сцепные устройства состоят из разьемно-сцепного, амортизационно-поглощающего механизмов и деталей крепления.

По международному стандарту ISО 1102-75 тягово-сцепное устройство шкворневого типа должно обеспечивать в вертикальной плоскости угол гибкости не менее ±20°, в горизонтальной – не менее ±75°, вокруг продольной оси сцепного устройства – не менее ±25°.

Основным классификационным признаком тягово-сцепных устройств является конструкция основной сопрягаемой пары. Различают:

– крюковые – пара крюк-петля;

– шкворневые – пара шкворень-петля;

– шаровые – пара шар-петля.

Дополнительный признак – тип упругого элемента амортизационно-поглощающего механизма:

– витые цилиндрические пружины;

– кольцевые пружины;

– резиновые элементы.

Наиболее распространены в нашей стране крюковые устройства с упругим резиновым элементом, изображенным на рисунке 3.2.

Рис. 3.2.Тягово-сцепное устройство автомобиля тягача КамАЗ-5320: 1 – масленка; 2 – крюк; 3 – ось защелки крюка; 4 – собачка защелки; 5 – ось собачки; 6 – защелка; 7 – гайка; 8 – цепочка шплинта; 9 – упругий элемент; 10 – гайка крюка; 11 – шплинт; 12 – защитный кожух; 13, 14 – шайбы; 15 – корпус; 16 – крышка корпуса

Защелка, стопорящаяся собачкой, препятствует самоотпиранию крюка, а резиновый элемент предварительно сжат и имеет нелинейную характеристику, поэтому его жесткость когда автопоезд трогается с места относительно невелика, а при движении возрастает, т. е. оптимизирует нагрузку при работе крюка.

Недостатком крюковых устройств является быстрый износ зева крюка, что приводит к его поломке и появлению поперечных колебаний автопоезда.

Шкворневые полуавтоматические тягово-сцепные устройства при снижении гибкости автопоезда значительно упрощают и делают безопасной процесс сцепки и расцепки автопоезда, обеспечивают беззазорную сцепку или очень малый зазор. При вхождении петли прицепа в вилку шкворень автоматически опускается, фиксируя сцепку (петля приподнимает шкворень и спускает затвор). Шкворень фиксируется предохранителем.

Размеры тяговых крюков стандартизованы: пять типоразмеров в зависимости от полной массы буксируемого прицепа (не более):

0 – 3 000 кг,

1 – 8 000 кг,

2 – 17 000 кг,

3 – 30 000 кг,

4 – 80 000 кг.

Тяговые крюки и сцепные петли отковывают из сталей 40, 45 и др. Твердости сопрягаемых поверхностей: у тягового крюка не менее 45 HRC Э, а у петли 35 HRC Э.

Диаметр шкворня и отверстия сцепной петли – 50 мм.

2. Седельно-сцепные устройства состоят из разъемно-сцепного механизма, обеспечивающего гибкость автопоезда и деталей крепления.

Основной классификационный признак седельно-сцепных устройств –конструкция сопряженной пары. Различают:

– шкворневые устройства;

– роликовые устройства.

Шкворневые устройства бывают:

– однозахватные;

– двухзахватные;

– автоматические;

– полуавтоматические;

– не обеспечивающие устранение зазора;

– обеспечивающие устранение зазора с ручной или автоматической его регулировкой.

Наиболее широко распространено двухзахватное, полуавтоматическое, без устранения зазора седельно-сцепное устройство, показанное на рис. 3.3.

На подрамнике тягача закреплены два кронштейна, в проушины которых с резинометаллическими втулками входят две оси седла. Втулки обеспечивают амортизацию и поворот седла в поперечном направлении до 3°. Поворот седла в продольной плоскости свободен.

Два захвата установлены на осях и фиксируются запорным кулаком со штоком и пружиной, защелкой с пружиной, а также предохранительной планкой.

Рис. 3.3.Седельно-сцепное устройство автомобиля-тягача. КамАЗ-5410: 1 – ось предохранительной планки; 2 – предохранительная планка; 3 – кронштейн; 4 – седло; 5, 9, 10 – масленки; 6 – ось шарнира; 7, 16 – пружины; 8 – ось захвата; 11, 13 – захваты; 12 – шплинт; 14 – рычаг; 15 – запорный кулак; 17 – защелка.

Горизонтальная гибкость автопоезда обеспечивается возможностью поворота шкворня в захватах.

При сцепке шкворень, после входа в захваты, закрывает их, а кулак, войдя в пазы захватов, фиксирует соединение.

При расцепке необходимо вывести кулак из пазов захватов, которые свободно раскрываются и «выпускают» шкворень.

За рубежом широко распространены однозахватные седельно-сцепные устройства с косой прорезью на захвате для удержания шкворня. Захват поворачивается на оси и в закрытом положении фиксируется от поворота запорным кулаком.

Расчет тягово-сцепного прибора сводят к расчету тяговых крюков и вилок.

Диаметр тягового стержня рассчитывают, исходя из максимальных нагрузок (вес автомобиля) и допустимых напряжений, рог тягового крюка, имеющий форму кривого бруса, рассчитывают по напряжениям в наиболее опасном сечении (несколько ниже зева крюка), возникающими при действии изгибающего момента и растяжения.

При работе седельно-сцепного устройства возникают силы, направленные на смятие опорной площади под замок (поверхность захвата, взаимодействующей с запорным кулаком). Другой расчет – на срез пальцев (осей) захватов. Расчеты подробно излагаются во втором учебном вопросе.

Фаркоп – тяговое сцепное устройство, предназначенное для транспортировки прицепов или трейлеров с помощью автомобиля. ТСУ устанавливается на многие транспортные средства заводом изготовителем. Однако некоторые автомобилисты самостоятельно монтируют эти элементы. Перед выполнением установки, нужно знать о том, какие требования ГИБДД, предъявляет к фаркопу в 2019 году.

Фаркоп на авто, имеет несколько видов:

Сварной.

Прочно крепится к автомобилю. Наиболее опасен для участников дорожного движения, его использование на легковых автомобилях запрещено.

Складной.

Это приспособление имеет в своей конструкции шарниры, благодаря которым устройство легко сложить и убрать под автомобильный бампер. Некоторые компании производят складные ТСУ с электрическим приводом, управление которым происходит непосредственно из салона автомобиля.

Съемный.

ТСУ устанавливается с помощью защелкивания специального замка. Съемный фаркоп – наиболее безопасное тяговое приспособление для эксплуатации. Деталь легко установить и также легко снять, поэтому такой вид ТСУ популярен у автомобилистов.

При выборе ТСУ необходимо учитывать размеры детали. В противном случае транспортное средство может быть не допущено к эксплуатации.

Можно ли устанавливать на машину

Закон не запрещает устанавливать ТСУ на автомобиль, однако это является изменением конструкции транспортного средства, которые нужно легализовать. В противном случае водитель подвергается наказанию со стороны сотрудников ГИБДД.

Измененные багажники и фаркопы согласуют в ГИБДД. Это делается для того, чтобы внесенные изменения в конструкцию авто, не угрожали безопасности водителя, и прочих участников дорожного движения. Выполняя монтаж ТСУ самостоятельно, следует учитывать требования правил дорожного движения, касательно установки дополнительного оборудования на транспортное средство.

Юридические правила установки

Положения установки фаркопа и его последующей регистрации в ГИБДД, регулируются технический регламент «О безопасности колесных транспортных средств» ТР ТС 018/2011. Это правило ПДД ввели 1 января 2015 года.

Если завод-изготовитель предусмотрел места для крепления ТСУ, а также внес это оборудование в список дополнительных приспособлений для машины, тогда его монтаж не является изменением конструкции транспортного средства, и не требует регистрации. Однако инспектору при проверке, понадобится предъявлять паспорт на фаркоп, и его сертификат соответствия.

Если машина переоборудуется самостоятельно, то для этого, надо получить соответствующее разрешение в ГИБДД. В противном случае авто не будет допущено к эксплуатации, так как его использование без прицепа, снизить безопасность других участников дорожного движения. Поэтому, после внесения изменений, их ставят на учет.

После переоборудования, с собой понадобится возить паспорт ТСУ, отметкой о его монтаже, копию сертификата соответствия, а также акт о проделанной работе.

В каких случаях установка запрещена

Правомерность эксплуатации легкового автомобиля, оснащенного фаркопом, регулируется сотрудниками Государственной Инспекции Безопасности Дорожного Движения. Если дополнительное оборудование установлено на машине не по правилам, или несет потенциальную угрозу жизни и здоровью участников дорожного движения, то, накладывается запрет на езду, на таком автомобиле. В соответствии с ПДД, машину с прицепным оборудованием нельзя использовать если:

Монтаж выполнен не по правилам, было допущено серьезное вмешательство в конструкцию авто. При установке тяговых устройств, не предусмотренным производителем транспортного средства, деталь соединяют с кузовом авто с помощью сварки или саморезов, отверстия под которые делают самостоятельно. Однако это запрещено правилами дорожного движения.
Прицепное приспособление сильно выпирает за пределы бампера. Это создает угрозу для сзади едущих машин, при столкновении, позади идущий транспорт получит гораздо больший урон.
Неприспособленность машины к буксировке прицепов или трейлеров. Каждый автомобиль имеет максимальную грузоподъемность, на некоторых моделях, производители не предусматривают использование трейлеров или прицепов. Установка фаркопа, и его использование по назначению, может уменьшить срок эксплуатации авто, и привести к возникновению чрезвычайных аварийных ситуаций.
Отсутствие нужных документов. При условии, что монтаж и тип прицепного оборудования, соответствует правилам, нужно обзавестись соответствующими документами, и поставить изменения в конструкции на учет. В противном случае такой тюнинг будет считаться незаконным.

Требуемые документы

После постановки переделанной машины на учет, автомобилист получает ряд документов, которые ему нужно иметь при себе, для подтверждения законности установки ТСУ:

Сертификат соответствия на фаркоп.

Внесение изменений согласовывают в госавтоинспекции. После успешной регистрации в ГИБДД, водитель получает свидетельство о постановке измененного ТС на учет.

Акт выполненных работ.
Паспорт на тяговое дополнительное оборудование, с пометкой от автосервиса, в котором проходила установка.

Также в бардачке должны находиться водительские права, документы на машину и ПТС, в него заносятся пометки о пройденных техосмотрах.

Если водитель отказывается регистрировать изменения в конструкции машины, то на него накладывается административный штраф.

Штрафы

При самостоятельной установке ТСУ, нужно знать, какое наказание ждет водителя за использование тягового приспособления без регистрации. Нарушение карается предупреждением либо штрафом.

Установка дополнительного тягового приспособления на машину, позволяет использовать транспортное средство в качестве тягача для прицепов и трейлеров. Однако монтаж должен осуществляться по всем правилам. Только в этом случае удастся избежать постоянных штрафов, и нанесения вреда жизни и здоровью других участников дорожного движения.
