Коды ошибок вебасто 90: Таблица кодов ошибок и неисправностей предпусковых подогревателей webasto. Ошибки автономного подогревателя и догревателя вебасто.

Коды ошибок дизельного предпускового подогревателя 14ТС-10 и методы их решения

Подогреватель служит для подогрева дизельного двигателя транспортного средства перед его запуском в условиях низкой температуры. Данное устройство может использоваться на любых видах автотранспорта, имеющих жидкую систему охлаждения, таких как грузовые автомашины, автобусы, спецтехника и пр.

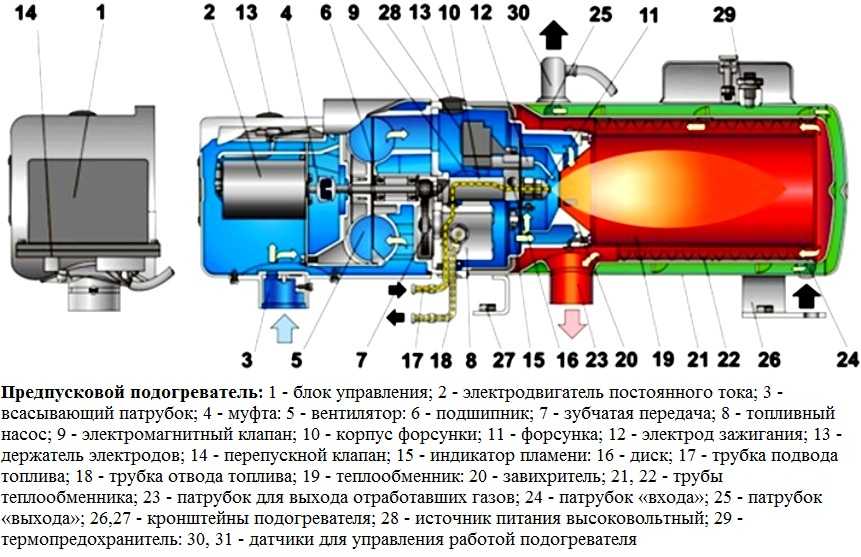

Устройство и принцип работы 14ТС-10

Прибор 14ТС 10 представляет собой специальное устройство, встраиваемое в разрыв контура системы жидкого охлаждения двигателя. Конструктивно он состоит из корпуса, в котором расположена камера сгорания, встроенный теплообменник и электронасос. Включение и контроль за работой подогревателя осуществляет управляющий блок с выносным пультом. Подогреватель подключается к топливной системе и бортовой электросети автомашины.

При сгорании топлива в камере подогревателя выделяется тепло, которое передается теплообменнику. Проходящая сквозь него жидкость нагревается и, с помощью встроенного насоса, циркулирует в системе водяного охлаждения двигателя.

Процесс работы камеры контролируется индикатором горения. Достигнув заданного предела температуры нагрева (80°C) горение прекращается и устройство начинает остывать. Нагретая жидкость продолжает циркулировать в системе.

Автоматическая работа 14TC-10 осуществляется по одной из выбранных программ: экономной или предпусковой. В первом случае длительность рабочего цикла продолжается 8 часов при небольшой мощности, во втором нагрев происходит за 3 часа на максимальной мощности.

Основные режимы работы 14ТС-10

С помощью регулятора на выносном пульте можно выбрать один из трех возможных режимов работы прибора, регулируемых управляющим блоком:

1. Малый – обеспечивается нагрев жидкости до 80°C.
2. Средний – нагрев осуществляется выше 75°C по предпусковой или более 55°C – по экономной программе.
3. Полный – до 70°C по предпусковой или до 55°C – по экономной программе.

В случае снижения температуры до 55°C устройство автоматически переключается в режимы «Полный» при предпусковой или «Средний» при экономной программе.

Блок осуществляет предварительную и текущую диагностику 14ТС-10, а также управление заданными рабочими режимами. С помощью выносного пульта включается устройство, выбираются режимы работы и контролируются его параметры.

Коды выдаваемых ошибок и методы их устранения

К характерной особенности устройства 14ТС-10 относится возможность самостоятельного диагностирования оператором возникающих проблем по миганию светодиода, находящегося на пульте управления.

При запуске и нормальном функционировании подогревателя светодиод горит постоянно. В отключенном состоянии светодиод не горит. Если устройство не включается, нужно проверить поступление топлива и электропитания через предохранители 5А и 25А.

При возникновении какой-либо неисправности в ходе работы устройства светодиод начинает моргать определенное количество раз. По числу вспышек (от 1 до 10) оператор может определить конкретную проблему и способы ее решения, руководствуясь следующей таблицей:

Число вспышек светодиода	Признаки возникших неисправностей	Возможные причины и способы их устранения
1	Теплообменник нагрелся выше допустимых пределов	1) Температурный датчики и сигнализатор перегрева выдают показания более 102°С. Необходимо проверить насос циркуляции и целостность охлаждающей системы. 2) Показания температурного датчика и сигнализатора перегрева отличаются более чем на 20°С. В таком случае нужно проверить их исправность и поменять при необходимости. Провести проверку работоспособности насоса.
2	Закончилось число попыток включения устройства	Провести проверку подачи топлива в устройство. Дополнительно рекомендуется осмотреть трубопроводы поступления воздуха и отвода выхлопных газов камеры сгорания.
3	Периодическое затухание пламени	1) Проверить поступление топлива в подогреватель, а также работоспособность воздухопроводной системы камеры сгорания. 2) Если устройство включается, следует убедиться в исправности индикатора горения и поменять неисправный. 3) Фильтр очистки топлива мог засориться. Требуется его осмотреть, прочистить или заменить.
4	Отказ свечи накаливания или поломка мотора воздухонагнетателя	1) Провести проверку исправности свечи накаливания, при выявлении дефектов – заменить. 2) Провести проверку исправности воздухонагнетателя и целостность его электропроводки. При выявлении дефектов требуется замена двигателя.
5	Нарушения в работе индикатора пламени	Выполнить осмотр целостности электропроводки, замерить тестером сопротивление на контактах в разъемной колодке индикатора. Если данный параметр превышает 90 Ом – произошел обрыв, если менее 10 Ом – замыкание. В таких случаях потребуется замена индикатора.
6	Неисправны температурный датчик или сигнализатор перегрева	Необходимо осмотреть состояние соединительных электропроводов. Замерить уровень напряжения на выходе датчиков, которое имеет прямую зависимость от величины температуры: 0°С соответствует значению напряжения на выходе 2,73В, повышение на каждый градус приводит к увеличению выходного напряжения на 10мВ. Неисправные датчики следует поменять.
7	Не работает циркулярный насос	1) Проверить электропровода и разъем подключения циркулярного насоса, его состояние и работоспособность. Неисправный узел сменить. 2) Провести проверку исправность реле включения насоса, при выявлении дефектов – поменять. 3) Проверить функционирование топливного насоса и его соединительные электропровода, при выявлении дефектов произвести замену.
8	Нарушена связь управляющего блока с выносным пультом	Осмотреть состояние разъемов и целостности электропроводов, соединяющих управляющий блок с пультом. Нарушения в соединениях исправить.
9	Повышенный или пониженный уровень отключающего напряжения	Проверить состояние аккумулятора, регулятора напряжения и электропроводов бортовой сети автомобиля. Замерить напряжение на входе в устройство, уровень которого должен показывать не ниже 20В и не превышать 30,8В.
10	Превышение времени на включение работы вентиляции	Устройство плохо охлаждается за установленное время. Требуется проверить достаточное поступление воздуха в камеру, а также исправность индикатора горения. При выявлении дефектов провести замену.

Данную таблицу рекомендуется хранить в автомобиле для быстрой идентификации возникшей проблемы и ее решения.

Вернуться к списку статей

Насос циркуляционный 12В 9010619A | WEBASTO

Webasto Thermo Top — эксплуатация, коды ошибок



Подогреватель следует:

-использовать с указанными на заводской табличке топливом и номинальным напряжением. Прежде всего, необходимо соблюдать температурные диапазоны применения различных марок топлива;

-отключать при выделении большого количества дыма, необычном шуме при горении или появлении запаха топлива путем выключения и извлечения предохранителя. Последующий ввод в эксплуатацию допускается только после проверки подогревателя персоналом, прошедшим обучение в фирме Spheros;

-отключать при выделении большого количества дыма, необычном шуме при горении или появлении запаха топлива путем выключения и извлечения предохранителя. Последующий ввод в эксплуатацию допустим только после перепроверки подогревателя персоналом, прошедшим обучение в фирме Spheros.

-включать не реже одного раза в месяц при холодном двигателе как минимум на 10 минут. Не позднее начала отопительного периода в рамках ежегодного обслуживания необходимо выполнить проверку подогревателя квалифицированным персоналом.



Ответственность:

В случае несоблюдения инструкции по монтажу и содержащихся в ней указаний ответственность со стороны Spheros исключается. То же самое распространяется на неквалифицированный ремонт или ремонт с использованием неоригинальных запасных частей. Это ведет к аннулированию одобрения типа, и тем самым Общего разрешения на эксплуатацию или одобрения типа. Претензии по ответственности принимаются только при подтверждении соблюдения указаний по обслуживанию и технике безопасности



Запрещается:

-подвергать подогреватель воздействию температур выше 90 °C (температура хранения). При превышении данной температуры возможно возникновение неисправимых дефектов;

-эксплуатировать подогреватель без рекомендованной автопроизводителем охлаждающей жидкости (доля содержания антифриза (на основе гликоля) в воде контура отопления не менее 20%).



Жидкостный подогреватель можно вводить в эксплуатацию с помощью выключателя или таймера, в зависимости от комплектации. Перед включением подогревателя необходимо перевести штатное отопление салона в режим обогрева.С помощью таймера можно задать время включения подогревателя в период до 7 дней. Можно программировать 3 различных варианта времени включения, при этом активированным может быть только один из них. Таймер имеет функцию будильника. При включенном зажигании таймер показывает текущее время и день недели. Во время работы подогревателя включается подсветка дисплея и клавиш. После подключения электропитания все символы на дисплее начинают мигать. Необходимо настроить время и день недели.



Во время всех активированных режимов работы подогревателя производится контроль электрических компонентов, напряжения питания и фиксируются сбои в процессе работы. При возникновении сбоя происходит блокировка подогревателя с целью предотвращения самопроизвольного повторного включения режима горения. Одновременно с этим в индикации режима работы выводится мигающий код.

Аварийная блокировка происходит при:

пониженном напряжении

отсутствии пламени при запуске

обрыве пламени

преждевременном распознавании пламени

сбое в блоке управления или периферийных компонентах



Возможные варианты снятия аварийной блокировки:

1. Выключение и повторное включение подогревателя.
2. Сброс подогревателя к исходному состоянию, например, путем отсоединения от электропитания.



Если причиной сбоя является неисправность деталей, от которых зависит безопасность, в дополнение к аварийной блокировке происходит блокировка подогревателя.



Блокировка подогревателя происходит в следующих случаях: срабатывание реле защиты от перегрева или его неисправности неисправность датчика температуры жидкости неисправность электромагнитного клапана неисправность датчика пламени (интегрирован в блок управления) повторяющиеся сбои (восемь последовательных аварийных блокировок) повторяющиеся обрывы пламени пламя после выключения



В случае блокировки подогревателя прибор подлежит обслуживанию персоналом, прошедшим обучение Spheros, и выдаче последующего разрешения на эксплуатацию.



В каталоге “Климатика Рус” представлены запчасти для предпусковых жидкостных подогревателей Webasto, а также комплектующие для отопителей других брендов. Обратитесь к нам за консультацией по установке и ремонту оборудования.



Использование жидкостных подогревателей Webasto: Указания по безопасности



1. Установка отопителей должна производиться в соответствии с Инструкцией по установке и вноситься в технический паспорт автомобиля.
2. Претензии по гарантии рассматриваются «Вебасто», только если нет доказательств несоблюдения настоящего Руководства и инструкции по установке, либо проведения работ с отопителем не сертифицированными «Вебасто» специалистами или с использованием неоригинальных запчастей.
3. Если установка отопителя сертифицирована авторизованной сервисной станцией «Вебасто», протокол приёмки должен постоянно храниться в автомобиле.
4. Год ввода в эксплуатацию должен быть отмечен на заводской табличке путём стирания с неё остальных обозначений годов.
5. Из-за опасности отравления и удушья отопитель нельзя включать (в том числе и с программируемого таймера или ДУ «Телестарт») в закрытых помещениях (например, в гаражах), если в них нет вытяжки.
6. На АЗС, а также там, где могут образовываться горючие пары и пыль (вблизи топливных, угольных, зерновых складов и т.п.) отопитель должен быть выключен.
7. При сильном дыме, необычных шумах или запахе топлива из отопителя его нужно заблокировать, удалив предохранитель, и проверить на сервисе «Вебасто».
8. Можно использовать только топливо, указанное на фабричной табличке (бензин для бензиновых отопителей, дизельное топливо для дизельных).
9. Температура вокруг отопителя не должна превышать 120°C, также не допускается попадание внутрь устройства влаги и загрязнений.
10. Уровень охлаждающей жидкости в контуре должен соответствовать предписанному производителем автомобиля. Охлаждающая жидкость должна содержать минимум 20% антифриза допущенных марок.
11. Для профилактики отопитель нужно раз в месяц включать на 10 мин при холодном двигателе и минимальной мощности вентиляторе автомобиля. Рекомендуется также раз в год, не позже начала отопительного сезона, проверять его на сервисе «Вебасто». Управление отопителем – общие указания Во избежание разрядки АКБ не рекомендуется включать отопитель несколько раз подряд более чем на 60 мин в общей сложности. После работы отопителя двигатель должен проработать как минимум столько же, сколько отопитель. В зависимости от комплектации отопитель можно включать при помощи таймера или системы дистанционного управления «Телестарт» (описание работы с ними см. ниже).

Отопитель может работать в «зимнем» (отопление) или в «летнем» (вентиляция) режиме. В режиме отопления отопитель нагревает охлаждающую жидкость в жидкостном контуре автомобиля, его циркуляционный насос прокачивает её через двигатель и радиатор системы отопления автомобиля, а блок управления автоматически запускает вентилятор системы отопления. В режиме вентиляции нагрева охлаждающей жидкости и её прокачки не происходит; работает только вентилятор системы отопления, проветривая салон.



Инструкция по ремонту жидкостных  Вебасто



Перед началом любых работ на отопителе обязательно отсоединить главный кабель от автомобильного аккумулятора. Запрещено снимать клеммы с аккумулятора при работающем отопителе из-за опасности перегрева отопителя и связанного с ним срабатывания защиты от перегрева, пока отопитель работает или находится в фазе продувки. При большом объёме работ отопитель необходимо снимать. Если требуется изменить место установки отопителя, следует руководствоваться Инструкцией по установке и Рекомендациями по установке на конкретную модель автомобиля. После проведения работ на жидкостном контуре нужно долить смесь воды и антифриза в соответствии с предписаниями изготовителя автомобиля и тщательно выпустить воздух из контура.



Температура вокруг отопителя ни в коем случае не должна превышать 120°C (например, при покраске).

Отопитель не разрешается запускать, в том числе с таймера, в закрытых помещениях, в том числе гаражах или мастерских, в которых нет вытяжки.



Для повышения надёжности работы отопителя нужно регулярно, самое позднее перед началом каждого отопительного сезона:

• очищать отопитель снаружи (при этом избегать попадания внутрь него воды).
• проверять электрические контакты на наличие коррозии и жесткость посадки.
• проверять воздуховоды и выхлопную трубу на герметичность и отсутствие загрязнений.
• проверять топливопроводы на герметичность.
• заменять топливный фильтр.
• проверять жидкостный контур и (у подогревателей Thermo Top E/ C) циркуляционный насос на герметичность.
• проверять шланги на отсутствие трещин.

Подключение к охлаждающему контуру автомобиля

Установка отопителя и его подключение к контуру должны производиться так, чтобы обеспечить оптимальное статическое удаление воздуха (деаэрацию) теплообменника отопителя и (у Thermo Top E и C) циркуляционного насоса. Это особенно важно для циркуляционного насоса, который не является самовсасывающим. Недостаточная деаэрация может привести к перегреву отопителя и выходу его из строя. В частности, отопитель и (если он есть и устанавливается отдельно) циркуляционный насос должны устанавливаться максимально низко. Циркуляционный насос можно устанавливать (с последующей врезкой в контур) как непосредственно на отопителе, так и отдельно от него. Обязательно обращать внимание на правильное направление потока жидкости через отопитель (выход вверху — вход внизу)! Отопитель подключается к охлаждающему контуру автомобиля перед радиатором штатной системы отопления. Объём жидкости в контуре должен составлять не менее 4 л.



Рекомендуется применять жидкостные шланги, поставляемые фирмой «Вебасто». Если это невозможно, используемые шланги должны соответствовать стандарту DIN 73411. Шланги должны прокладываться без заломов и — для хорошей деаэрации — по возможности снизу вверх. Стыки должны быть закреплены шланговыми хомутами, что предохранит шланги от сползания.



Шланговые хомуты должны устанавливаться между отопителем и фланцем. Момент затяжки должен составлять 2,0+0,5 Нм. После установки отопителя, а также после обновления охлаждающей жидкости из жидкостного контура следует тщательно выпустить воздух.
