зачем в ключе нужен чип?

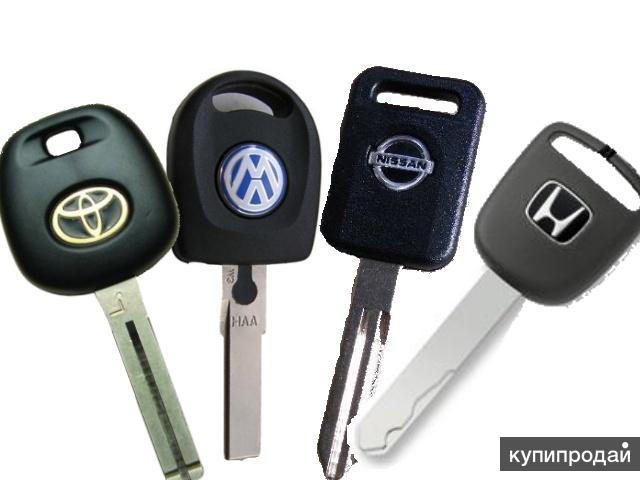

Чип-ключ это ключ зажигания современных автомобилей, мотоциклов, снегоходов, а служит он для запуска двигателя.

Чем чип-ключ отличается от простого ключа зажигания?

Тут все просто: чип-ключ зажигания имеет в своем составе электронную часть. Эта электроника в чип-ключе и называется упрощенно чипом.

Назначение чипа в ключе – чтобы автомобиль опознал кто перед ним: владелец или угонщик. Родным чип-ключом можно завести двигатель автомобиля, а чужим нельзя.

Все современные автомобили и мотоциклы имеют штатную электронную противоугонную систему – иммобилайзер.

Фото иммобилайзера:

Именно он и считывает чип-ключ, чтобы разрешить запуск двигателя или нет. Если чип-ключ машине не соответствует, то можно, хоть до посинения пытаться завести двигатель – не выйдет.

На старых автомобилях таких систем ещё не было, и никаких чипов тоже. Нередко ключ от машины был и вовсе простой металлический. А замок оставался единственной защитой от угона.



Как выглядит чип?

Практически все автомобильные чипы миниатюрные, размером не более нескольких миллиметров. Именно по этой причине, некоторые авто владельцы и не догадываются о том, внутри их ключей что-то есть.

Фото чипов:

Какие бывают чип-ключи?

Разнообразие их велико:

•  Выкидные чип-ключи

•  Чип карты

• Смарт-ключи



Как происходит изготовление чип-ключа для автомобиля?

  Чипованные ключи можно изготовить несколькими способами:

• Сделать дубликат чип-ключа зажигания по рабочему образцу.

• Запрограммировать чип в автомобиль диагностическим методом.

• Прописать чип-ключ в блок иммобилайзера.

Какой из них лучше? Это определяется исходя из задачи и ситуации. К примеру, если в автомобиле используется не сложная система иммобилайзера, то самый дешевый метод – изготовить дубликат по оригинальному ключу зажигания.

Это самый распространенный способ заказать чип ключ, например для установки на авто сигнализации с функцией автозапуска.

Если скопировать чип от авто некоторых моделей невозможно, то чип-ключ программируется в автомобиль диагностическим оборудованием. Для этого используется диагностический разъем машины. К слову говоря, официальные дилеры используют именно такой способ.

При потере всех ключей, используются способы изготовления чип-ключа в иммобилайзер снятый с машины.

Можно ли самому изготовить чип-ключ для авто? Нет, так как для этого требуется дорогостоящее оборудование. А так же специальные знания. Без опыта и понимания того, что и как делать, получится только сломать машину. А для изготовления чип-ключа требуется мастерская и хорошие профессионалы.

Хороший пример – изготовление автомобильных ключей на станке с ЧПУ.

Чип-ключ Нижний Новгород, где изготовить?

В Н.Новгороде изготовлением автомобильных ключей и чипов занимаются десятки мастерских. Естественно, что все они обладают разными возможностями: где-то могут делать только простые ключи и чипы для автозапуска, а в других способны изготовить и прошить чип-ключ практически в любой автомобиль. Одной из таких профессиональных мастерских в Нижегородской области является фирма «Иммо Бокс». Консультации и запись на работы по чип-ключам по телефонам в контактах.

Принцип работы ключей с чипом

8 930 063-03-15
ул. Комсомольская, 102A

8 930 063-03-15
ул. Комсомольская, 102A

8 930 063-03-15
ул. Комсомольская, 102A

• Главная

• Продукция и услуги

• Статьи

• org/Breadcrumb»/>
• Чип-Ключ, принцип работы

Добро пожаловать на сайт мастерской VOXKEY.

Мы специализируемся на професcиональном изготовлении автомобильных ключей зажигания и решаем различные задачи связанные с диагностикой автомобилей в Орле.

Обратившись к нам, Вы можете рассчитывать на всестороннюю консультацию и оперативное решение по любому вопросу связанному с нашей деятельностью.

Перечень наших услуг Вы можете увидеть по ЭТОЙ ССЫЛКЕ

.

А пока попытаемся разобраться в формулировках.

---

В этой статье мы немного расскажем о принципах работы системы иммобилайзера, дадим немного полезных советов и постараемся ответить на самые часто задаваемые вопросы.

Начнем с принципа работы системы иммобилайзера.

Если совсем просто, то иммобилайзер — это электронная система, которая работает совместно с блоком управления двигателя и дает ему разрешение на запуск двигателя, либо запрещает его.

Таким образом, двигатель заведется только если в замке зажигания будет «правильный» ключ.

Как происходит идентификация ключа? Для этого в самом ключе содержиться электронный компонент — транспондер (чип). Он содержит в себе электронный код, считывая который, система иммобилайзера и понимает, «свой» это ключ или нет.

Многие автовладельцы даже не подозревают о наличии чипа в своем ключе зажигания от машины.

В этом можно быть уверенным только если ключ представляет собой железку. Если ключ с пластиковой головкой, то наличие чипа в нем весьма вероятно! Учитывая еще и то, что в автомобилях системы иммобилайзера построеные на таком принципе начали появляться с 1995 года.

Чипы бывают нескольких разновидностей.

Карбоновый чип, отличается весьма маленьким размером, но тем не менее, содержит в себе целый ряд электронных компонентов которые герметично залиты «карбоном».

Стеклянный чип, в форме миниатюрной стеклянной колбы. В настоящее время встречаются крайне редно. Содержит в себе тот же набор компонентов что и карбоновый чип, но за счет более крупной антенны приемо-передатчика гораздо лучше работают в условиях низкой температуры. Для установки в системы автозапуска мы рекомендуем именно такие чипы. При своей стоимости, немного превышающей цену карбонового чипа — работают гораздо стабильней.

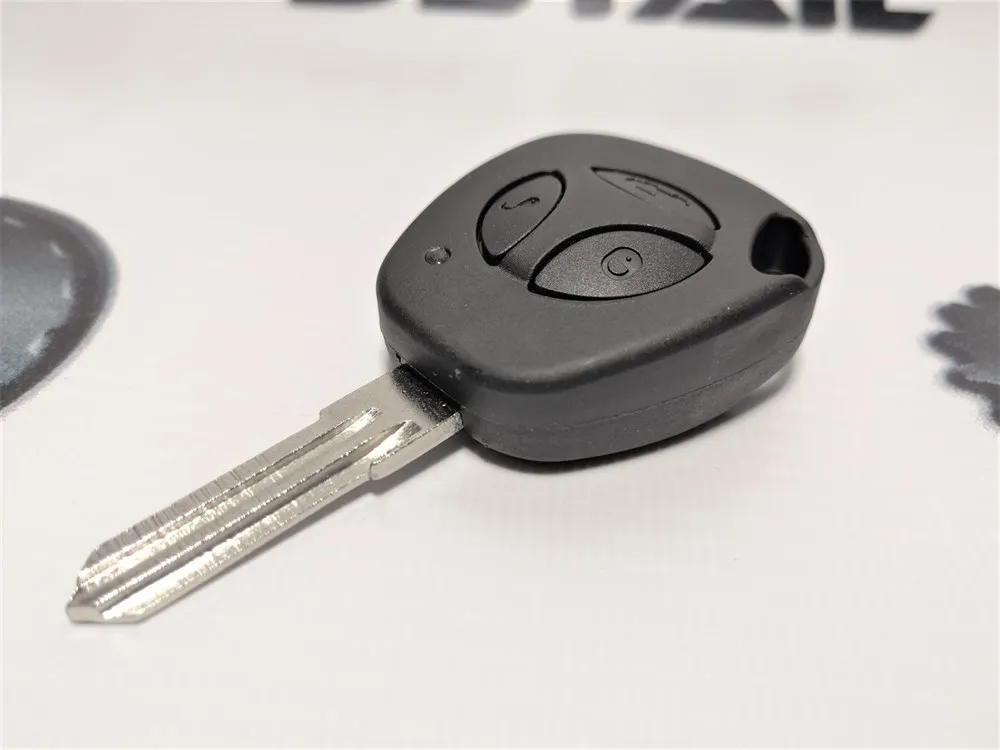

Следующая разновидность — это батареечные или без батареечные эмуляторый чипов. Встречаются повсеместно в ключах зажигания с радиоканалом (кнопками), представляет собой плату с микросхемой и записанной в нее программой, которая при работе эмулирует чип.

Одно из самых распространненых заблуждений заключается в том, что владельцы считают что без батарейки такой ключ не будет заводить машину. Это совершенно не соответствует действительности! Батарея в ключе необходима только для работы кнопок на нем, и дистанционного открытия/закрытия дверей. Чип независим от питания и прекрасно работает без батарейки.

Система работает на крайне небольшом расстоянии. Поэтому перехватить данные обмена практически невозможно.

Загляните внутрь ключа автомобиля с транспондером: как это работает?

перейти к содержанию

Предыдущий Следующий

Вы когда-нибудь видели громоздкий автомобильный ключ и задавались вопросом, как он работает и почему он такой большой? Они известны как транспондерные ключи и на самом деле предлагают довольно много преимуществ. Наши автослесари Mesa из US Key Service объединились, чтобы рассказать о простой разбивке ключа-транспондера и объяснить, почему он должен быть у каждого.

Что это такое?

Ключ транспондера, сокращение от передатчика и ответчика, вместе взятых, имеет точное название. Некоторые люди предпочитают называть его ключом с чипом из-за встроенного электронного микрочипа внутри широкой головки ключа. Как бы вы это ни называли, основная цель состоит в том, чтобы предотвратить кражу и обеспечить повышенный уровень безопасности вашего автомобиля. По сути, он работает, отправляя закодированное сообщение на автомобиль, для которого он был специально создан, чтобы разблокировать двигатель и позволить автомобилю завестись. После того, как ключ вставлен в замок зажигания и повернут, двигатель не запустится до тех пор, пока закодированное сообщение не будет подтверждено. К сожалению, несмотря на то, что этот сложный процесс обеспечения безопасности фантастичен для тех, кто пытается украсть автомобиль, он делает замену утерянных ключей от машины в Месе сложной задачей даже для самого продвинутого автомобильного слесаря ​​в Месе.

Что такое история?

Как началось создание транспондерных ключей? Что ж, история ключа восходит ко временам Второй мировой войны. Первоначально вооруженные силы использовали этот процесс закодированных сообщений, чтобы отличить дружественные самолеты на своих радарах от вражеского проникновения. Это было настолько эффективно, что выдержало испытание временем и сегодня используется в современной авиации.

После начала Второй мировой войны процесс закодированных сообщений был переведен для борьбы с участившимися кражами автомобилей в Германии. Кроме того, GM стала первым производителем автомобилей в США, выпустившим ключ с чипом для модели 1985 Corvette. Количество краж Corvette росло, и вскоре после этого резко сократилось количество краж с помощью транспондерного ключа. После вступления в силу транспондерный ключ стали выпускать все основные производители автомобилей.

Как это работает?

Автомобильная транспондерная система состоит из четырех компонентов: чип-ключа, кольца антенны или индукционной катушки вокруг замка зажигания, иммобилайзера и модуля управления двигателем (ECM). Как только ключ транспондера вставлен в цилиндр зажигания и повернут, кольцо антенны пошлет радиочастотный импульс, который поглощается чипом транспондера. Затем чип посылает свою собственную радиочастоту, идентификационный код, который поглощается кольцом антенны и отправляется в ECM. Если ECM распознает код, иммобилайзер отключится и двигатель сможет запуститься.

Индикатор безопасности на приборной панели погаснет после распознавания кода безопасности; однако, если этот индикатор мигает, а не выключается, это означает, что идентификационный код не распознан, и запуск двигателя невозможен. В этот момент, если вы не пытаетесь украсть автомобиль, пришло время связаться с местным мастером по ремонту автомобилей Mesa для помощи в программировании нового ключа-транспондера. Если проблема не в ключе, возможно, вам нужен профессиональный механик, чтобы заменить изношенное зажигание автомобиля в Аризоне.

Нужна ли батарея?

Дополнительным преимуществом ключа-транспондера является то, что в нем не используются батарейки, в отличие от брелоков с дистанционным управлением. Это означает, что вам никогда не придется беспокоиться о том, что батарея ключа внезапно разрядится, и вы останетесь в затруднительном положении, нуждаясь в услугах по вскрытию автомобилей Mesa. Скорее всего, встроенный чип и система безопасности работают исключительно на слабом радиосигнале, который активируется только тогда, когда ключ находится рядом с приборной панелью или вставлен и повернут в цилиндре зажигания. Кроме того, знайте, что транспондерный ключ требуется не для запирания и отпирания дверей автомобиля, а просто для запуска автомобиля.

Что делать, если мне нужен новый ключ?

Если ваш транспондерный ключ поврежден, утерян или просто перестал работать, пришло время посетить опытных мастеров по ремонту мобильных автомобилей Mesa в Службе ключей США. В прошлом эти ключи было очень легко подделать, поэтому любой слесарь мог сделать новый ключ для любого, и автомобили все еще можно было украсть без особых хлопот. Однако эти замены ключей-транспондеров стали гораздо более сложным и трудным процессом, не говоря уже о довольно дорогостоящих. После того, как ключ вырезан и создан, вам необходимо сделать дополнительный шаг, чтобы запрограммировать ключ от машины, чтобы он соответствовал коду внутри вашего ECM.

Вот где дополнительные расходы играют роль.

Однако помните, что в конечном итоге вы защищаете свой роскошный автомобиль или надежную семейную машину от кражи и оставляете себя полностью без машины, чтобы добраться из пункта А в пункт Б. С небольшой точки зрения, дополнительные расходы на замену транспондерного ключа действительно не кажется таким уж плохим в общей картине.

В общем, транспондерные ключи прошли долгий путь и снова и снова доказывали свою эффективность на протяжении всей истории. Чтобы получить помощь по ремонту, замене или перепрограммированию ключа-транспондера, посетите один из наших пунктов обслуживания ключей в США в Месе, Фениксе и прилегающих районах. Наши специалисты очень хорошо осведомлены, высококвалифицированы и дружелюбны ко всем. Мы можем помочь с основными услугами, специализированными услугами и с легкостью заменим ваш утерянный ключ транспондера. Позвоните нам или посетите нас сегодня, чтобы узнать больше!

Служба ключей США
4065 E University Dr #500
Mesa, AZ 85205
Телефон: 480-983-6149
Электронная почта: uskeyservice@gmail. com
Веб-сайт: uskeyservice.com

Поиск:

Последние сообщения

• Когда лучше всего заменить батарейку автомобильного ключа?
• Почему вы должны получить копию ключа автомобиля?
• Почему мой ключ от машины застрял в зажигании?
• Что делать, если ваш дистанционный ключ не работает?
• Почему важно нанять лицензированного автослесаря?

Ссылка для загрузки страницы Перейти к началу

Как работают транспондерные ключи

Определение чип-ключа

Чип-ключ, технически называемый транспондерным ключом, получил свое название от электронного «чипа», встроенного в головку ключа. Эти ключи используются в автомобилях, выпущенных за последние 15 лет. Устройства помогают снизить количество угонов автомобилей.

В технологии иммобилизации используется RFID (дистанционная частотная идентификация). Современные ключи-транспондеры используют метки RFID для отправки цифровой подписи в автомобиль. Эти сигналы показывают, что драйвер использует распознанный для запуска.

Внедрение иммобилизационных систем

Первоначально представленные General Motors для защиты Corvette, ключи безопасности защищают автомобиль от кражи. С момента своего появления иммобилизационные системы резко сократили количество угонов легковых и грузовых автомобилей на целых 75%. В системах иммобилайзера обычно используется компьютерный модуль и чип-ключ в той или иной форме. При повороте ключа на иммобилайзер отправляется цифровая подпись. Если подпись совпадает с записанной в иммобилайзер, машина заводится.

Система иммобилайзера

Система иммобилайзера автомобиля состоит из: транспондера, иммобилайзера, индикатора иммобилайзера (светового) и датчика антенны или кольца иммобилайзера. Иммобилайзер и кольцо иммобилайзера иногда объединены в одну деталь. Ниже объясняется назначение каждого компонента системы иммобилайзера:

• Транспондер — Небольшое устройство, часто называемое чипом, может быть изготовлено из пластика, стекла или углерода. Это устройство использует цифровую память и схему, включая крошечную катушку медного провода. Схемы позволяют чипу связываться через кольцо (катушку) иммобилайзера с иммобилайзером автомобиля. Транспондеры можно найти либо в механических ключах, либо в бесконтактных ключах.
• Иммобилайзер — Иммобилайзер — это устройство, которое считывает цифровую подпись ключа автомобиля и, если она верна, сообщает модулю управления двигателем (ЭБУ), что ему разрешено запускать автомобиль.
• Кольцо иммобилайзера – Кольцо иммобилайзера находится либо вокруг механического зажигания, кнопки запуска, либо за программным карманом для автомобилей, оборудованных бесконтактным брелоком.
• Лампа иммобилайзера — Этот индикатор можно найти либо в комбинации приборов автомобиля, либо на лицевой стороне приборной панели, либо в верхней части приборной панели. Индикатор гаснет, когда в автомобиле находится распознанный ключ.

Работа системы иммобилайзера

Если водитель использует ключ или брелок в автомобиле, которым он хочет управлять, в зависимости от конструкции зажигания будет происходить другой процесс. Вот краткое описание двух систем и их различий.

Зажигание с механическим транспондерным ключом

В системе зажигания с механическим транспондером оператор вставляет в головку металлический ключ с чипом транспондера. При повороте ключа на катушку иммобилайзера, расположенную в кольце иммобилайзера, подается электронное напряжение. Затем эта катушка становится электромагнитом.

Когда микросхема транспондера помещается внутрь кольцевой катушки иммобилайзера, создается напряжение. Затем напряжение включает схему чип-ключа, чтобы послать цифровой сигнал на катушку иммобилайзера. Затем сигнал передается на иммобилайзер. Если сигнатура сигнала совпадает со списком разрешенных ключей иммобилайзера, иммобилайзер разрешает запуск автомобиля. После запуска автомобиля лампочка иммобилайзера гаснет.

Система зажигания «нажми и запускай»

Также называемая системами пассивного доступа без ключа (PKE) или системой «нажми и старт», работа аналогична системе механического транспондерного ключа.
